Монтаж винтовых свай – установка фундамента на сваях в Москве и Подмосковье
Когда нужно построить относительно не тяжелое сооружение, вместо использования под фундамент дорогого бетона, в Москве можно заказать монтаж винтовых свай от компании «РадоСваи». В этом случае стоимость на винтовые сваи под ваш дачный домик, магазин или производственный цех будет значительно ниже, особенно, если строительство ведется на неровном участке с большим перепадом высот. Также сваи позволяют возводить дома на слишком мягком, переувлажненном или нестабильном грунте, где бетонный фундамент быстро растрескается или «утонет».
Стоимость установки винтовых свай
| Длина сваи | СВСН 57/200 | СВСН 76/250 | СВСН 89/250 | СВСН 108/300 | СВСН 133/350 | СВНЛ 89/250 | СВНЛ 108/300 | СВНЛ 133/350 |
|---|---|---|---|---|---|---|---|---|
| 1500 мм | 1850 р. | 2150 р. | 2450 р. | 2800 р. | 3300 р. | 3250 р. | 3900 р. | 5050 р. |
| 2000 мм | 2050 р. | 2450 р. | 2750 р. | 3150 р. | 3750 р. | 3500 р. | 4250 р. | 5500 р. |
| 2500 мм | 2450 р. | 2700 р. | 3000 р. | 3450 р. | 4200 р. | 3800 р. | 4550 р. | 5950 р. |
| 3000 мм | 2550 р. | 3000 р. | 3300 р. | 3800 р. | 4600 р. | 4100 р. | 4950 р. | 6450 р. |
| 3500 мм | 2750 р. | 3250 р. | 3600 р. | 4150 р. | 5050 р. | 4350 р. | 5300 р. | 6900 р. |
| 4000 мм | 3000 р. | 3500 р. | 3900 р. | 4500 р. | 5500 р. | 4650 р. | 5700 р. | 7350 р. |
| 4500 мм | 3250 р. | 3800 р. | 4150 р. | 4900 р. | 6000 р. | 4900 р. | 6150 р. | 7900 р. |
| 5000 мм | 3500 р. | 4150 р. | 4550 р. | 5250 р. | 6450 р. | 5300 р. | 6500 р. | 8400 р. |
| 5500 мм | 3850 р. | 4500 р. | 4900 р. | 5650 р. | 7150 р. | 5600 р. | 6600 р. | 9150 р. |
| 6000 мм | 4050 р. | 4750 р. | 5200 р. | 5950 р. | 7750 р. | 5900 р. | 7250 р. | 9750 р. |
Монтаж проводится в ручную – гарантия на работы 7 лет.
Все сваи обработаны защитным покрытием Hempel – Хемпель – гарантия 50 лет.
Винтовые сваи – преимущества монтажа
Первыми постройками на винтовых сваях были британские маяки. Со временем технология «выросла» из прибрежной в повсеместно применимую, и особенно прижилась в России — стране с, местами мерзлыми и почти везде смешанными, нестабильными почвами с малой глубиной залегания грунтовых вод.
Спрос на сваи во многом определили следующие их преимущества перед традиционными наливными железобетонными лентами:
- Скорость монтажа — на установку винтовых свай под баню уходит 1–2 дня, аналогичный по несущей способности ЖБ только схватывается в 10 раз дольше.
- Отсутствие вибрации при ввинчивании — буронабивная свайная техника сравнима по цене и прочности, за то отсутствие виброотдачи при завинчивании лопастной опоры делает процесс безопасным для стоящих поблизости зданий.
- Стойкость к выдавливанию — необходимое качество для строительства мостов, заборов, хозпостроек, домов на площадках с большими перепадами и в местах глубокого промерзания почвенного слоя.
Как происходит установка винтовых свай
Установка свайного фундамента начинается с изучения участка и проектной документации к возводимому сооружению. Проектировщик от компании «РадоСваи» выезжает на стройплощадку для оценки состава, плотности, кислотности почвы, перепадов на участке, его географической ориентированности и сейсмической стабильности территории.
После, уже в кабинете, специалист работает с бумагами: разрабатывает план размещения опор, подбирает подходящие по прочности и длине изделия, рассчитывает смету. На основе собранной информации и расчетов формируется персональный договор на оказание услуг по закрутке винтовых свай с указанием сроков сдачи объекта.
Непосредственно монтаж винтовых свай происходит в 5 этапов:
- Подготовка: нанесение линий разметки непосредственно на грунт, очистка точек ввинчивания опор от крупных камней, бурение лунок.
- Установка: вкручивание винтовых свай в точках нагрузки, как правило, начинается с углов и пересечений внутренних стенок строящегося сооружения, и подрезка стволов до необходимой высоты.
- Укрепление: заполнение полости в стволе сваи бетонным раствором, что препятствует развитию коррозийных процессов изнутри и существенно упрочняет опорный элемент.

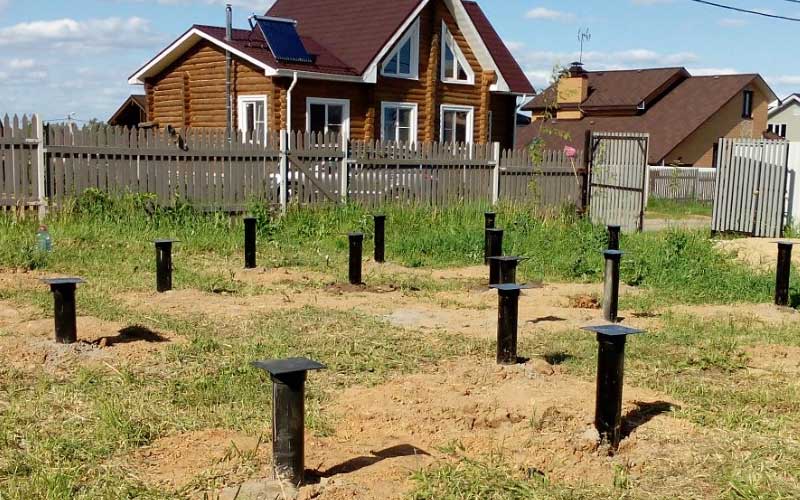

- Заваривание ствола: оголовки привариваются прочным швом, который дополнительно покрывается защитной грунтовкой для продления срока службы в агрессивной среде.

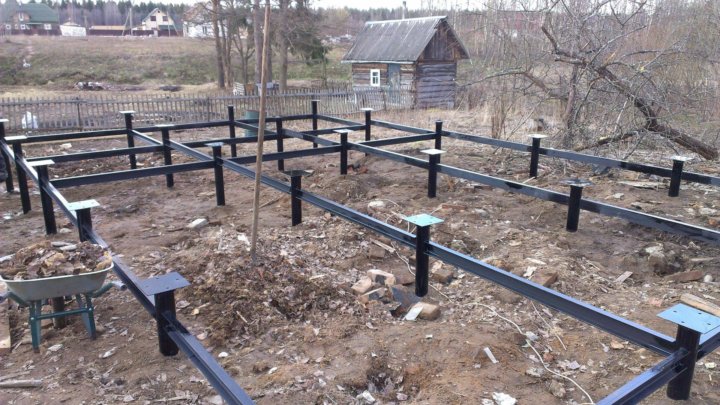

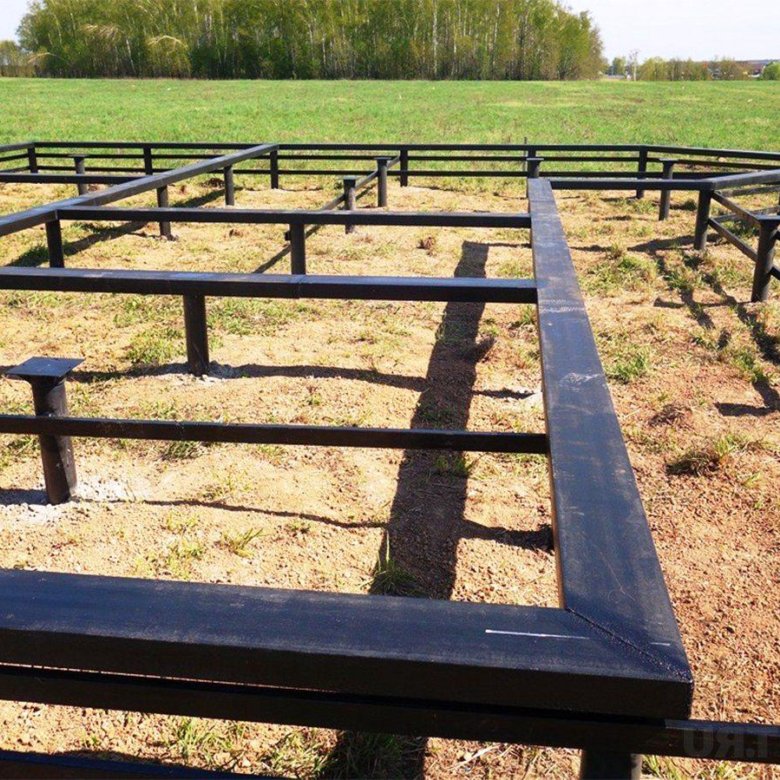

- Обвязка: на выровненные по высоте сваи наваривают балку ростверка и выполняют арматурную связку единиц, стоящих рядом и напротив друг друга.
Средняя производительность монтажной бригады 2–5 свай в час. Для получения нужной несущей способности и стабильности в одном проекте могут быть задействованы сваи разной длины, диаметра, толщины стенок и металла лопасти.

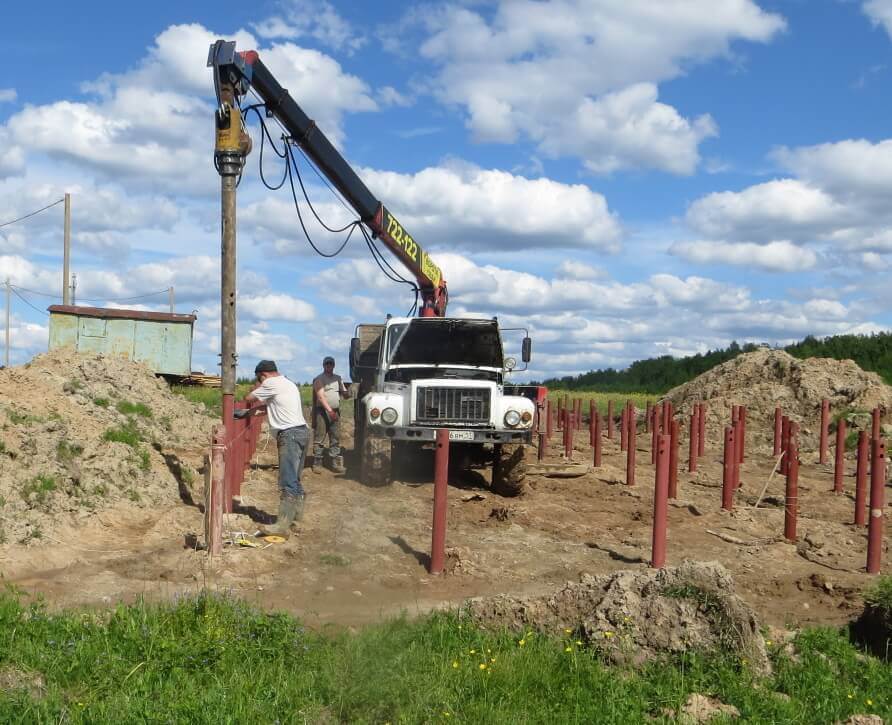

Винтовые сваи малого диаметра закручиваются вручную при помощи упора-рычага из прочной стали. Для укрепления винтом диаметром свыше 121 мм и длиной от 2 м желательно использовать специальные буровые машины. У нас для этих целей есть легкие мини-экскаваторы на резиновых гусеницах: они обладают отменной проходимостью и практически не деформируют верхний слой грунта на участке.
Строить на свайном фундаменте можно сразу по завершении монтажа. Выдерживать время для застывания бетона, залитого для упрочнения, не нужно. За счёт этого сроки строительства в несколько раз сокращаются, а вместе с ними и себестоимость — это происходит благодаря отказу от сложных земляных работ.
Установка винтовых свай – информация о способах монтажа свай для устройства фундаментов
Винтовые сваи изготавливают из легированной стали. Основой конструкции служит бесшовная труба длиной от 1 до 12 метров с толщиной стенки от 2 до 6,5 мм. На один конец сваи, который погружается в почву, наваривают наконечник с винтовой лопастью. На верхней части трубы имеются технологические отверстия, что значительно упрощает монтаж винтовых свай. После установки опор, их верхние части срезают, а сверху надевают оголовки.
Материалы
Материалом для винтовых свай служит легированная закаленная сталь. Толстостенные трубы, изготовленные по технологии горячего проката, обладают высокой механической прочностью, способностью выдерживать большие осевые и радиальные нагрузки.
Чтобы увеличить срок службы свайных конструкций их покрывают порошковой краской, эпоксидными составами, лаками и грунтовками по металлу. Самый надежный вид антикоррозионной защиты — это цинкование.
Виды винтовых свай
Для фундаментов используют сваи с литыми и сварными наконечниками. Они отличаются способом изготовления, техническими характеристиками, сферой применения.
Литой наконечник — это металлоизделие из стали без сварных швов. Сваи с цельнолитыми наконечниками имеют большой запас прочности, что позволяет использовать их для строительства на участках с твердыми плотными грунтами.
Во втором случае лопасти вырезают из листовой стали и приваривают их к наконечнику. Высокие температуры, которые неизбежны при сварочных работах, ослабляют структуру металла. Сваи со сварными наконечниками менее надежные, но более дешевые. Литые дороже, но и несущая способность и эксплуатационные характеристики у них намного лучше.
Помимо однолопастных существуют также многовитковые и двухлопастные сваи. Многовитковые опоры с узкой лопастью применяют для фундаментов заборов и ограждений на непучинистых, каменистых грунтах. Сваи с двумя широкими лопастями имеют более высокие эксплуатационные характеристики, в сравнении с однолопастными. Они в несколько раз лучше противостоят боковым нагрузкам, а также нагрузкам на сжатие и выдергивание. За счет второй лопасти такие опоры не уходят «в срыв», а наоборот, набирают несущую способность. Конструкции этого типа используют в сейсмоопасных зонах или для строительства зданий выше двух этажей.
Сфера применения
Свайно-винтовые конструкции используют для быстрого возведения фундаментов заборов, пристроек, легких каркасных домов, кирпичных коттеджей, мостов. Область применения зависит от диаметра и несущей способности:
- ø 57 мм — для рекламных щитов, дорожных знаков, указателей, светофоров, легких ограждений, навесов;
- ø 76 мм — для монтажа капитальных заборов, ворот, теплиц;
- ø 89 мм — для строительства беседок, веранд, террас, хозблоков;
- ø 108 мм — для капитальных пристроек, гаражей, небольших домов из бруса и дерева, бань;
- ø 133 мм — для постройки тяжелых домов, зданий из кирпича, пеноблока, газобетона;
- ø 159 мм — для укрепления или реконструкции бетонных фундаментов, возведения каркасных зданий, складов, торговых павильонов;
- ø 219 мм — для строительства домов в 2-3 этажа на слабых и просадочных почвах;
- ø 352 мм — для возведения эстакад, автомобильных, железнодорожных и пешеходных мостов.
Все, что вам нужно знать о винтовых сваях
Что такое винтовая свая?
Винтовые сваи представляют собой изготовленный из стали анкерный фундамент. Затем этот анкер вбивается в землю на заданную глубину. Это делается с помощью гидравлического оборудования, которое бывает разных размеров в зависимости от потребностей работы. Спиральные опоры используются для различных применений, таких как ремонт фундаментов жилых домов, палуб и патио, нефтегазовая промышленность, промышленные парки, парки развлечений, правительственные проекты, ветровая и солнечная энергия, а также новые и существующие проекты коммерческих фундаментов. Винтовая свая подходит практически для любого проекта фундамента.
Сколько стоит спиральный пирс?
Общая стоимость спирального проекта будет варьироваться. Это зависит от того, какой это проект, каков диаметр спирали, что инженеры указали для проекта, сколько спиралей на свае, как выглядит грунт и из чего он состоит, и каков вес.
структуры, которую они пытаются удержать. Поскольку существует большое разнообразие винтовых свай и бесконечных переменных, которые необходимо учитывать, стандартная винтовая свая 2-7/8″ может стоить в среднем около 30 долларов США за фут. Стандартные спирали имеют длину 5 футов или 7 футов, а удлинители, которые необходимо добавить для достижения желаемой глубины, обычно также имеют длину 5 футов или 7 футов.
Как узнать, когда использовать винтовые сваи?
Винтовые сваи с круглым стержнем часто используются в проектах сжатия. Сжатие вызвано типом грунта, в который вы устанавливаете, и определением того, для чего будет использоваться фундамент. Спиральные сваи можно использовать для нескольких типов проектов, например, для фундамента нового небоскреба потребуется спиральная опора с круглым валом большого диаметра. Для ремонта осевшего или проседающего фундамента в жилом доме обычно требуется стандартная винтовая свая с круглым валом диаметром 2-7/8 дюйма.
Для установки нового настила в этом типе проекта также потребуется стандартная винтовая свая с круглым стержнем диаметром 2-7/8 дюйма. Тем не менее, когда вы пытаетесь справиться с такой задачей, как растяжка, винтовые сваи все еще можно использовать для натяжения. Спирали с квадратным валом идеально подходят для большинства применений натяжения.
Установка винтовой сваи:
Винтовые сваи должны быть установлены в соответствии с заранее утвержденным планом размещения.
1. Установка начинается с прикрепления винтовой секции сваи к моментному двигателю (приводной головке)
с помощью приводного инструмента и приводного штифта.
2. Затем необходимо применить толпу, чтобы заставить точку пилота врезаться в землю в нужном месте,
наклоне и ориентации, как описано в плане размещения.
3. Затем сваю необходимо вращать в землю плавно, по часовой стрелке, непрерывно,
сохраняя достаточное заполнение для обеспечения нормального продвижения (приблизительно 3 дюйма на
оборот).
4. Установка продолжается путем добавления секций расширения по мере необходимости.
Тип, марка, размер и количество болтов и гаек, необходимых для соединения секций вала, указаны в утвержденной строительной документации.
5. Наклон и выравнивание необходимо периодически проверять и регулировать во время установки.
6. Соединительные болты между секциями вала должны быть плотно затянуты, как указано в Разделе J3 AISC
360. винтовые сваи при установке.
7. Винтовые сваи должны продвигаться до тех пор, пока не будет проверена осевая нагрузка путем достижения требуемого окончательного крутящего момента
при установке, как указано методом корреляции крутящего момента, и минимальной глубины, если
любой, предусмотренный строительной документацией.
Компания PierTech предлагает лучшие запатентованные продукты в спиральной промышленности, имеет лучшее обслуживание клиентов с персоналом, который готов ответить на любые ваши вопросы 24/7, компания PierTech готова помочь вам начать работу!
Свяжитесь с нами сегодня для получения дополнительных вопросов или информации!
(866)536-5007 | Sales@PierTech.com
Стать установщиком: https://www.piertech.com/installers/become-an-installer.html
Винтовые сваи – распределение и установка
Что такое винтовая свая?
Подобно гигантскому винту, сваи вбиваются в землю с помощью специального оборудования и закрепляются на месте благодаря винтовой пластине, расположенной в нижней части ствола. Таким образом, сваи могут надежно поддерживать такие конструкции, как дома, патио, садовые навесы, заборы и многое другое. Сваи могут использоваться для поддержки новых или существующих конструкций.
В отличие от бетонных фундаментов, винтовые сваи устанавливаются ниже линии промерзания грунта и невосприимчивы к движениям грунта.
Поэтому они обеспечивают непревзойденную устойчивость даже на почве плохого качества и на склонах.
Чем винтовые сваи Pro Post Foundations отличаются от других?
Изготовленные из оцинкованной стали винтовые сваи Pro Post Foundations устанавливаются ниже уровня промерзания нашей командой опытных монтажников, которые являются сердцем и самой сутью Pro Post Foundations. Наши винтовые сваи соответствуют Национальному строительному кодексу Канады 2015. Фундаменты Pro Post — это больше, чем качественный продукт : это винтовая свая, одна из лучших в своей категории, в сочетании с непревзойденным обслуживанием клиентов и установкой благодаря своим инновационным и многофункциональное оборудование, которое окажет минимальное воздействие на газон и ландшафт. Выбирая Pro Post Foundations, вы выбираете лучшее из каждого, что является частью установки винтовых свай со 100% гарантией удовлетворения.
- Головка сваи
Фиксированная или регулируемая головка сваи позволяет регулировать уровень поддерживаемой конструкции. - Центральная шахта
Центральная шахта бывает разных размеров и длины, чтобы соответствовать размеру конструкции, будь то новое строительство или реконструкция. Диаметр и длина вала будут варьироваться в зависимости от требований к несущей способности и типа почвы. В нижней части шахты находится пластина с круглой спиралью, которая удерживает сваю на месте. - Спиральная пластина
Спиральная пластина закрепляет сваю под линией промерзания грунта и предотвращает ее вырывание из земли. Размер плиты зависит от типа конструкции, несущей способности грунта и веса конструкции.
КАКИЕ РАЗМЕРЫ ВИНТОВЫХ СВОИХ ДОСТУПНЫ?
Размер винтовой сваи зависит от типа проекта, который вы планируете:
- 1 ⁷∕₈ дюймовые винтовые сваи 8 дюймов 10 дюймов
- 2 Винтовые сваи ³∕₈ дюйма 8 дюймов 10 дюймов 12 дюймов 14 дюймов
- 2 винтовые сваи ⁷∕₈ дюйма 10 дюймов 12 дюймов 14 дюймов
- 3 Винтовые сваи ¹∕₂ дюйма 10 дюймов 12 дюймов 14 дюймов
Дополнительная техническая информация здесь
Каковы преимущества использования винтовых свай?
Винтовые сваи — это безопасная, долговечная, экономичная и экологически чистая альтернатива бетонным сваям (Sonotube®).
Использование винтовых свай также позволит вам избежать всех проблем, связанных с традиционным бетонным фундаментом.
- Наши инженерные продукты прошли испытания в соответствии со строгими стандартами ASTM и, таким образом, обладают известными характеристиками во всех типах почв.
- Точная нивелировка нашими специалистами.
- Время ожидания не требуется ! Вы можете начать строить свою структуру в тот же день!
- Наши винтовые сваи можно устанавливать даже в дождливую погоду .
- Наши винтовые сваи могут быть установлены под существующими конструкциями .
- Полная гарантия на отсутствие производственных и монтажных дефектов.
- Наши винтовые сваи можно перемещать в другое место и использовать повторно, что делает их экологически чистым вариантом .
- Комплексные инженерные услуги, предлагаемые нашим клиентам, позволяющие точно установить винтовые сваи в соответствии с вашими планами .
Чем винтовые сваи Pro Post Foundations отличаются от конкурентов?
Основы Pro Post Foundation — это больше, чем просто продукт!- Наши опытные установщики являются сердцем и душой Pro Post Foundations. Благодаря им наша продукция устанавливается безупречно.
- Наше инновационное оборудование не нанесет ущерба вашему имуществу.
- Изготовлен из оцинкованной стали и сертифицирован Канадским центром строительных материалов в соответствии с Национальным строительным кодексом (лицензия № 13608-R).
- Наша продукция производится на современном заводе командой сварщиков, сертифицированных Канадским бюро сварки.
Лучшая команда!
Наши сертификаты
ВИНТОВЫЕ СВАИ, СООТВЕТСТВУЮЩИЕ САМЫМ ВЫСОКИМ ПРОМЫШЛЕННЫМ СТАНДАРТАМ.
ПЕРИОД.Когда дело доходит до установки винтовых свай, требуйте только самое лучшее, то есть сертифицированные винтовые сваи. Сделанные в Канаде винтовые сваи Pro Post Foundations соответствуют Национальному строительному кодексу Канады 2015 года и всем необходимым стандартам Канадского центра строительных материалов (лицензия № 13608-R).
У нас также существует строгий внутренний процесс контроля качества, а наше производственное предприятие сертифицировано CWB (Канадское бюро сварки), что гарантирует качество нашей готовой продукции.
Сертифицированная продукция
- Сделано в Канаде, винтовые сваи Pro Post Foundations соответствуют Национальному строительному кодексу Канады 2015 и всем необходимым стандартам Канадского центра строительных материалов по лицензии 13608-R.
- Современный завод.
- Оцинкованные винтовые сваи и аксессуары
- Наши сваи протестированы и проходят строгий контроль качества.
Квалифицированные монтажники
- Винтовые сваи Pro Post Foundations всегда устанавливаются обученными и сертифицированными монтажниками компании.
- Сварочная бригада сертифицирована Канадским бюро сварки , стандарт W59.
- Их техническое ноу-хау и профессиональное отношение обеспечат вам удовлетворение установленным продуктом.
- Монтажников с опытом работы более 10 лет.
- Тысячи успешных проектов и установленных свай!
100% специализированное оборудование
- Установка выполняется на 100% специализированном мини-тракторе Kubota. Минитрактор
- оснащен газонными шинами, а не гусеничными системами, чтобы избежать повреждения свойств.
- Оснащенный небольшим экскаватором сзади, трактор может при необходимости устранять препятствия.
- Прочный и очень универсальный трактор может работать в закрытых помещениях и на склонах.
Сертифицированный продукт, преданная команда, чистая, качественная, гарантированная работа. Спросите профессионала, спросите Pro Post Foundations.
Посмотреть нашу лицензию CCMCПолная гарантия
На наши сваи распространяется полная гарантия от производственных и монтажных дефектов, чтобы обеспечить ваше спокойствие.
