Ветровая планка для металлочерепицы: монтаж, технология, видео
Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.
Характеристики и классификация
Во время устройства крыши с металлическими кровельными листами устанавливаются планки:
- торцевая;
- карнизная.
Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.
Читайте также: Как установить металлочерепица Андалузия и технология монтажа
Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.
Различают такие типы:
- конек фигурный;
- ендова фигурная;
- конек;
- ендова;
- ветровая;
- карнизная;
- снегозадержатель;
- парапет;
- столбовой колпак;
- отлив;
- дымник.
Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

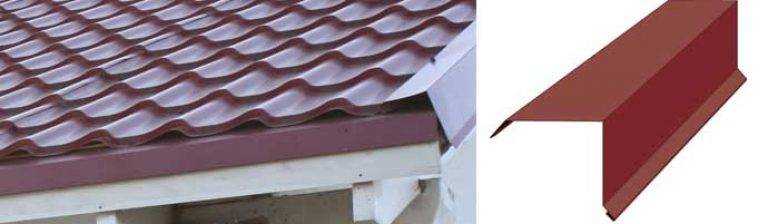

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.
Читайте также: Как провести монтаж конька на металлочерепицу своими руками
Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.
Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.
У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.
Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:
- древесины;
- фанеры;
- матового или прозрачного акрила;
- камня и т. п.
п.Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.
Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.
В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.
Как установить торцевую планку

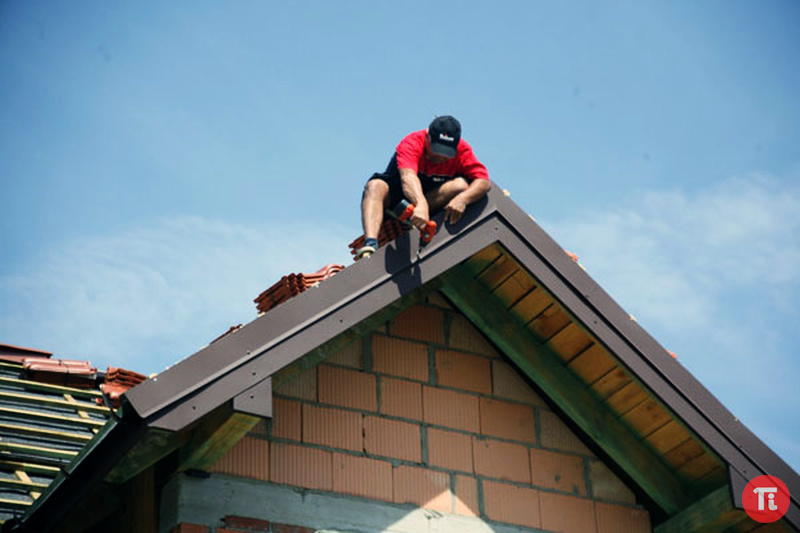

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.
Как крепить элемент:
- прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
- на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
- фиксация осуществляется по бокам и сверху винтами.
- во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
- все стыки герметизируются;
- между свесами выдерживается шаг, но в пределах 200 мм;
- в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
- после монтажных работ элементы из древесины обрабатываются антисептическим веществом.
Последовательность действий очень важна, чтобы предотвратить подтекание системы.
Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.
Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.
Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.
Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.
Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.
В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.
Инструкции по монтажу металлочерепицы, замер, доставка, монтаж
Главная/Монтаж/Инструкции по монтажу металлочерепицы
Пошаговая инструкция по монтажу металлочерепицы на крышу.
Подробная видео инструкция по установке металочерепицы на кровлю.
Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.
| Скачать инструкции: | Почитать на сайте: | ||||||
|
|
Видео инструкции
Инструкция по монтажу металлочерепицы
Доставка, разгрузка и хранение
Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой).
Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочим. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с момента доставки к месту применения до начала монтажа.
доставка металлочерепицы
разгрузка листов
хранение кровли на объекте
Укладка обрешетки
Обрешетка – это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком. Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.
контрольный обмер скатов
антисептирование обрешетки
монтаж обрешетки на скаты
шаг обрешетки по шаблону
двойная обрешетка на коньке
Гидроизоляция
Гидроизоляция необходима для защиты от влаги.
Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.
направление раскатывания рулонов
фиксация пленки и прогиб
вывод гидроизоляции на карнизе
Карниз кровли
При монтаже металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.
крепление крюков водостока
установка карнизной планки
двусторонний скотч
крепление гидроизоляции
Устройство ендовы
Ендова является важной частью кровли, так как она защищает внутренний угол крыши от протекания.
Состоит из двух элементов – нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.
узел ендовы
монтаж нижней ендовы
установка верхней ендовы
крепление разжелобка
Отделка трубы
Отделка трубы производится с помощью гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».
установка фартука вокруг трубы
монтаж листов металлочерепицы
монтаж планок примыкания
отметка на стене
штробление болгаркой
щель очищается от пыли
профиль фиксируется герметиком
крепление к обрешетке саморезами
края листов завальцовываются
планки примыкания вокруг трубы
Мансардные окна
Мансардные окна позволяют сделать дополнительное естественное освещение.
Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.
установка окон в скат кровли
мансардное окно с окладом
Резка листов
Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.
разметка листов металлочерепицы
резка специальным инструментом
резанные края закрашиваются
нельзя применять болгарку
Укладка листов
Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел. Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см.
рис.).
подъем листов кровли по направляющим
нельзя допускать переломы
предварительная фиксация поверху
стыковка двух листов
лист подсовывается под предыдущий
порядок укладки металлочерепицы
Крепление
Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.
крепление листа по карнизу
используйте мягкую обувь
правила закручивания саморезов
Установка конька
Существуют полукруглые и прямоугольные коньки. С полукруглыми используются заглушки. Монтаж конька производится после металлочерепицы, длинными саморезами (3,5х70 мм).
Под конек необходимо уложить уплотнитель.
прямоугольный и полукруглый коньки
заглушка полукруглого конька
фиксация заглушки на профиле
уплотнители под конек
крепление конька на металлочерепицу
Ветровая планка
Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее длинными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.
монтаж ветровой планки
стыковка ветровой и конька
Цена инструкции по монтажу металлочерепицы
Скачать инструкцию по монтажу кровли можно совершенно бесплатно. Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.
Опытные прорабы говорят, что 20-30% кровельных работ – это переделка новых крыш.
Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:
- крыша течет,
- стропила загнивают,
- утеплитель мокнет,
- листы кровельного покрытия ржавеют,
- а в мансарде появляется плесень.
И владельцу дома приходится раскошелиться на повторный монтаж кровли.
Цена работ по переделке крыши складывается вот из чего:
- Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
- Стоимость устройства нового кровельного пирога и монтажа покрытия.
- Цена металлочерепицы (новой, так как старая за несколько лет могла прийти в негодность, если при укладке не соблюдалась инструкция).
Переделывать кровлю – это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.
Нужна ли инструкция, если кровлю делают строители?
В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.
У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и, вообще, как укладывать металлочерепицу. Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как раз и необходима инструкция по монтажу кровли из металлочерепицы.
Когда можно не читать инструкцию?
Только в одном случае – если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным – они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.
