Как делается монтаж торцевой планки металлочерепицы правильно

Виды и размеры ветровых планок

Обычно ветровые планки для профнастила разделяют на три вида:

• торцевые, которые устанавливают на фронтонный свес;
• карнизные, которые крепят на карнизный свес;
• коньковые, которые нужны для защиты конька кровли.

В целом это правильное разделение, поскольку все эти разновидности доборных элементов защищают кровельное покрытие и пирог от ветра. Но, все-таки, под ветровыми обычно имеют в виду именно торцевые планки для профлиста. Только у них ветрозащита — основная задача.

Кроме назначения и места установки, разные ветровые планки для профнастила различаются размерами и формой профиля.

В большинстве случаев планка торцевая для профлиста — это обычный уголок с капельником на стороне, которая крепится на торцевую доску, и откосом на второй стороне для лучшего прилегания к гофрам металлопрофиля. Стороны уголка либо одинаковы по размерам, либо незначительно отличаются. Их ширина — около 100 мм. Этого достаточно для закрытия торца кровли в местах, где нет частых сильных ветров.

Для ветреных регионов выпускается усиленная планка торцевая для профнастила, размеры которой по верхнему плечу достигают 150–200 мм. Такой уголок перекрывает не одну, а сразу две волны профлиста, поэтому лучше противостоит отрывной силе ветра.

Кроме того, торцевая ветровая планка для профнастила может быть профилированной. В этом случае плечо, которое крепится к доске сбоку, гофрируется так же, как и сам профлист, но с небольшой высотой волны. При такой форме фасонный элемент лучше держит ветровую нагрузку, но хуже защищает от проникновения в кровельный пирог насекомых и птиц.

Последняя из распространенных разновидностей — это уголок с бортиком. В отличие от других фасонных элементов, его профиль напоминает не букву «Г», а «Т». Монтаж торцевой планки профнастила этого типа выполняется так, чтобы бортик проходил по краю крыши и смотрел вертикально вверх. В результате дождевая вода и снег не стекают по фронтонному свесу, а уходят вниз, к карнизу.

Элемент #5. Планки примыканий

Используются в местах стыков кровли с другими поверхностями, например, с печной трубой, стеной, вентиляционной шахтой, парапетом.

Планки примыканий, в зависимости от расположения относительно кровельных листов, могут быть верхними и нижними.

Нижняя планка имеет форму уголка с отогнутыми продольными кромками, которые позволяют надежно зафиксировать деталь в кирпичной или бетонной стенке. У верхней планки края завальцованы.

Оба варианта планок примыканий используют при стыковке металлочерепицы с печной трубой (обвод). Для полной герметизации стыка с помощью этих планок формируют внутренний и наружный «фартуки». Обустройство обвода выполняется так:

Подробнее на схеме:

Аналогично выполняют примыкание к стене:

Как осуществить монтаж планок примыкания можно узнать из видео:

Разновидности торцевых планок

Различают 2 основных типа элементов: классические и сегментные.

Классические торцевые планки применяют для любого вида профнастила и почти всех видов металлочерепицы. Выглядит элемент как уголок с загнутыми кромками. Обычная длина – 2 м. Различают несколько моделей.

• Фигурный – обе стороны планки имеют рельеф. Он не только наиболее эстетично выглядит, но и отличается большей прочностью, так как имеет ребра жесткости.
• Плоский – имеет те же размеры, но поверхность его ровная.
• Широкий – с плоскими сторонами. Его отличает большие размеры. Такой элемент крепят под самый высокий профиль металлочерепицы или высокой контробрешетки.

Технология монтажа

Крышу со стороны фронтонов обшивают по периметру J-профилем или специальным профилем для внутреннего угла.

Здесь такие же правила монтажа, как и для вертикальных элементов, где верхний крепеж монтируют к верхней кромке отверстия от гвоздя, а все последующие – в их центре.

Монтаж перфорированной виниловой подшивки

Виниловые софиты особенно ценны тем, что подходят для их устройства в труднодоступных местах. Для их монтаж не нужно специальное оборудование, особые знания и навыки.

Достаточно только изучить инструкцию от производителя и наши мастер-классы:

Итак, первым делом к фронтонному или карнизному свесу по всей его длине монтируют две планки. Далее следуйте такой инструкции:

• Шаг 1. К первой с нижней стороны прикручивают J-паз.
• Шаг 2. Далее софиты нарезают по длине свеса.
• Шаг 3. В угол вставляют J-профиль и фиксируют его гвоздями или саморезами.
• Шаг 4. Вырежьте край самых близких к профилю софитов и вставьте.
• Шаг 5. Теперь переходим к облицовке ветровой доски.
• Шаг 6. Между собой закрепите такую облицовку в замок.
• Шаг 7. Зафиксируйте все планки саморезами и закройте встык угол.

А вот замечательный мастер-класс монтажа виниловых софитов со скрытым перфорированием:

Монтаж сплошной алюминиевой подшивки свеса

Чтобы зафиксировать металлический софит на стене, необходимо первым делом закрепить вдоль стены J-образный профиль.

При помощи строительного уровня сделайте на стене метки, которые будут идти параллельно нижнему краю карниза. На них и прикрепите принимающие профили. Далее, отмерьте расстояние между днами желобов профилей, и отнимите 6 мм, чтобы учесть возможное расширение и сжатие материала. Что именно нужно делать, вам подскажет наша фотоинструкция:

Чтобы завести верхний края J-фаски под финишную планку, в ней необходимо сделать просечку специальных «заусенцев». С этой задачей вы вполне справитесь самостоятельно, особенно, если воспользуетесь специальными для этой цели инструментами.

Так, перфораторы Freund 360020 и Малко NHP1R, которые легко пробивают щелевидные отверстия 3х15 мм и 4х19 мм. Один край софита нужно вставить в паз, другой – прикрутить ко второй из планок. Установите все на место, и закрепите каждую из панелей по центру отверстия.

Далее прикройте лобовую доску J-фаской. Для металлического софита ширина листов должна строго соответствовать расстоянию между J-фаской и J-профилем, единственное, что нужно вычесть 6 мм на термическое расширение, и если ширина свеса больше 90 см, тогда сразу с обеих сторон. Установите листы софита между J-фаской и J-профилем.

Вот пример подшивки металлическими софитами сложной формы:

Финишная отделка свеса крыши

Далее место соединения софита со второй планкой закрывают лобовой планкой. Это необходимо, чтобы придать торцевому краю законченный вид:

Вырежьте планку нужной ширины и отогните край. При помощи специального гиба и кусачек сформируйте финишную планку.

В нашем случае размер лобовой доски заметно для глаз превосходит размер J-фаски, а поэтому следует вести монтаж с выносом на лобовую доску через два J-профиля или внешний угол.

Здесь используется софит светлого оттенка, и это правильно – темные в таком случае не рекомендуются. И, наконец, зафиксируйте финишную планку.

Монтаж деревянной подшивки

Подшивать кровлю можно как параллельно, так и перпендикулярно свесу. Единственное, учитывайте, что при параллельном способен будут заметны все неровности, а вот подшивка короткими брусками от края крыши к стене хорошо скрывает все недостатки.

Если лобовой доски нет как таковой, тогда софит нужно закрепить между двумя J-профилями, размещенными на свесе кровли и на стене:

На практике установка деревянной подшивки выглядит так:

Подобрали для себя подходящий вариант? Рады, что смогли помочь!

Как крепить на мягкую кровлю?

Под этим видом кровли подразумевают несколько вариантов мягкого покрытия: из гибкой черепицы, холста с битумной пропиткой, базальто-крошковым покрытием. Готовые куски нарезанного материала могут быть в продаже разной формы – от прямоугольника до шестиугольника с надрезами. Доборные элементы к этой крыше обязательны, и ветровая планка – только одна из частей, входящих в состав основного комплекта, изготовленного из специальной кровельной стали.

Гибкая черепица отделывается металлическими коньками, аэраторами, снегозадержателями и уголками, поскольку изготовить такие детали из стеклохолста, пусть даже пропитанного битумом, невозможно. Назначение частей из металла двойное: защитное и декоративное, поэтому соблюдение всех тонкостей имеет значение и для внешнего вида строения, и для его сохранности.

Монтируются капельник, карнизная, торцевая или фронтонная, ветровая планки и элемент примыкания.

Фронтонная планка бывает в продаже с односторонним или двусторонними загибами. Процесс монтажа ветрового уголка производится в определенной последовательности:

• снизу, по направлению к коньку, предварительно сделав обрешетку из пиломатериалов или фанеры;
• располагая специальные гвозди в шахматном порядке на расстоянии от 12 до 15 см;
• забивая их не до полного утопления по краям, предупреждая образование волн на поверхности мягкого кровельного материала;
• основное количество крепежных элементов вбивают, пока полотно держат гвозди по краям металлической детали, а затем вынимают не полностью забитые, выполняющие роль фиксаторов.

Соблюдая последовательность, монтажники не встретят больших затруднений, поскольку монтаж производится на деревянную обрешетку.

Как профнастилом обшить карниз здания

К обшивке карнизов приступают после окончания монтажа кровельного покрытия. Одновременно с подшивкой свесов крыши устанавливаются желоба водосточной системы.

На первом этапе строго по одной линии обрезают концы стропильных ног или кобылок. При этом торцы их должны быть параллельны поверхности стены. Когда подшивка свеса выполняется в виде короба, необходимо до монтажа каркаса утеплить верхнюю часть стены. После этого, на торцы стропил или кобылок прибивают лобовую доску, на которую, впоследствии, крепится карнизная планка, а затем устанавливаются кронштейны водостоков.

На следующем этапе на стену здания устанавливаются деревянные бруски, к которым крепится одна из сторон подшивочной доски. Снизу на подшивочную доску монтируется обрешетка для крепления профнастила — и каркас короба для обшивки свеса кровли готов.

Подшивка потолка профлистом под дерево на крытой терассе жилого здания

Иногда часть кровельного покрытия используется как навес над террасой или балконом здания. Тогда в этом месте одновременно с карнизом выполняется и подшивка потолка профлистом.

К готовому каркасу крепят профнастил подшивки. Для того чтобы не препятствовать доступу воздуха, необходимого для вентиляции кровли, в карнизном коробе между профнастилом и стеной оставляют зазор. Величина его должна быть равна высоте волны профнастила. Вместо зазора, вдоль стены в подшивке из профлиста можно установить вентиляционные решетки.

Рекомендуемые статьи

• Кроем крышу профнастилом своими руками Как крыть крышу профнастилом? Нужно ли для этого нанимать профессиональных строителей или можно обойтись своими силами? Как правильно накрыть крышу профнастилом своими руками? Читайте статью.
• Как класть профнастил на крышу? Пошаговая инструкция по укладке профнастила на крышу: от гидроизоляции до конька и стоимости. Советы по порядку укладки профлиста на кровлю, по установке карнизных планок и креплению листов к обрешетке.
• Стоимость крыши из профнастила Какова стоимость крыши из профнастила? Из чего складывается стоимость кровли из профлиста? Почему она выгоднее, чем большинство классических материалов для крыш? Ответы – читайте в статье.

Сайт oprofnastile.ru — актуальная и полезная информация о профнастиле, его монтаже и использовании, советы профессионалов и пошаговые инструкции для Вас.

Все текстовые материалы, размещенные на сайте, ДЕЙСТВИТЕЛЬНО защищены согласно действующему законодательству, на что имеются все необходимые документы, в том числе договора.

Тем не менее, если вы хотите поделиться каким-либо материалом со своими читателями, вы можете перепечатать его. При этом вы обязаны снабдить статью незащищенной от индексирования гиперссылкой на страницу данного сайта, откуда был скопирован материал. На одном ресурсе можно разместить не более 5 статей, скопированных с данного сайта.

Главная » Mатериалы для строительства и ремонта » Кровельные материалы » Ветровая планка для профнастила: назначение, разновидности, характеристики, крепление и цена

Функции ветровой и карнизной планок, материалы

Все крыши, в большинстве случаев, по контуру обшиваются лобовой и торцевой досками. Это делается как для формирования единого кровельного пирога, так и для предотвращения попадания влаги под финишное покрытие крыши, задувания ветра, способного при больших порывах оторвать его от обрешетки, и даже препятствования гнездованию птиц и заселению подкровельного пространства животными типа куниц.
Ветровая и карнизная планка, в свою очередь, защищают эти доски от затекания влаги под них и отвод воды на их поверхности, чем радикально увеличивают срок службы. Иногда вместе с ветровой и карнизной ставят также так называемую лобовую планку, чтобы доска была полностью защищена металлом.
Ветровую планку для профнастила часто также называют торцевой – по месту ее крепления на крыше. Карнизная и ветровая планки имеют слегка отличную друг от друга конфигурацию, но выполняются, как правило, из того же материала, что и настил кровли. Большинство производителей изначально имеют в ассортименте своей продукции стандартные доборные элементы, во всяком случае, к основным цветам кровельных профлистов. Или, если вы выберете нестандартный цвет, они смогут изготовить их вам под заказ. То же касается и случаев с нестандартными размерами этих планок.
Также большинство крупных строительных магазинов торгуют гнутым металлическим профилем основной цветовой гаммы, который может быть использован в качестве ветровой и карнизной планок.

Большинство видов профнастила для крыш и доборных элементов для них изготавливают из оцинкованного металла и покрывают полиэстеровым или пластизолевым покрытием. Иногда с добавлением базальтовой крошки или каменной присыпки.

Назначение ветровой планки

Основное предназначение ветровой планки заключается в том, чтобы закрывать отверстия, образующиеся на торцах скатов после укладки профнастила. Если пропустить этап установки данного элемента, то кровля останется без должной защиты от дождя. В результате чего влага начнет скапливаться в пространстве стропильной системы и в самый короткий срок выведет из строя не только крышу, но и несущую конструкцию строения.

Именно поэтому торцевая планка для профнастила считается одним из важных элементов, установка которого является обязательным. При этом следует не просто установить планку, но и сделать это правильно. Так как в ином случае при сильных порывах ветра элемент будет сорван, а металлическое покрытие может деформироваться. Можно сказать, что назначение планки заключается в следующем:

• защищать помещение от ветра, который может проникнуть в дом и быстро снизить температуру воздуха в холодное время года;
• не допускать попадания в подкровельное пространство влаги, то есть дождя и талых вод;
• оберегать края профнастила от деформации при сильных ветровых порывах;
• придавать крыше и всему экстерьеру дома эстетичный и завершенный вид;
• расширять кровельную поверхность;
• позволяет установить софиты для вентиляционной системы чердака дома правильно и надежно.

Это важные задачи, с которыми легко справляются торцевые планки различной конфигурации. Однако, пользователи должны знать, что не всегда ветровая планка для профнастила поставляется в комплекте с финишным кровельным покрытием и необходимо в обязательном порядке докупить данный элемент отдельно

О том, как правильно выбрать изделие и на что обратить внимание следует поговорить подробнее

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

1. Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений;
   Установка планки

2. Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели;

   Защита перед монтажом черепицы

3. Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
4. Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100;

   Пример монтажа

5. После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
6. Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
7. Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
8. Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
9. Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом;

   Установка торцевой планки

10. Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
11. Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
12. Под стыки настилается утеплитель и гидроизоляционное покрытие.

Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и ветровой планки.

Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

Стоимостные показатели по ветровым планкам

Цена на эти изделия зависит от нескольких факторов, включая размеры и исполнения.

Сравнительная таблица стоимости ветровых планок

Изображение	Производитель	Цена	Примечания
	Профнастил МД Г. Москва	Цена 55 р/м.пог =	Для стандартных размеров 40×60 мм с капельником
	ПО «Эталон» Г. Москва		Цена от вида покрытия, р/шт -оцинковка-340; Полиэстер премиум-336;
	ТД «АДС-Металл»	Цена 292 р/шт	Цвет по каталогу
	«Металлик и Ко»	192 р/шт	Цвет по каталогу
	Компания Проминтех	312 р/шт
	DMD Industries г. Москва		Производится в длинах 2 — 3 — 4 метра
	Сибирский Дом Кровли г.Новосибирск	От 380 р/шт	В зависимости от покрытия, цвета по каталогу
	Группа заводов «Металлкомплект» г.Киров	От 390 р/шт	Длина 2500 мм, в зависимости от покрытия по каталогу

Рассматривая приведенные в таблице данные, можно сделать вывод, что цена основными показателями, от которых зависит цена на изделие, являются характеристики покрытия и металлоемкость деталей.

Региональные стоимостные отличия незначительны и зависят от логистики и потребности на рынке.

Монтаж ветровой планки на профнастил

1. Фронтальные планки устанавливают на крышу после укладки профнастила. Работу начинают с торца, оттуда, где к верхнему кровельному элементу обшивки прибита доска для установки свеса.
2. Изделие прикручивается саморезами с отступом 45-50 см. В областях с резкими ветрами интервал сокращается до 30 сантиметров. Полоски стелятся внахлест 5-10 см по направлению снизу вверх.
3. Ширина профиля должна быть равной по всем четырем сторонам ската, чтобы создать защиту от деформации, дождя и ветра.

Можно ли не устанавливать ветровую планку? Строгих указаний в строительных нормах по этому вопросу нет. Только срок эксплуатации незащищенного покрытия сокращается в два раза.

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

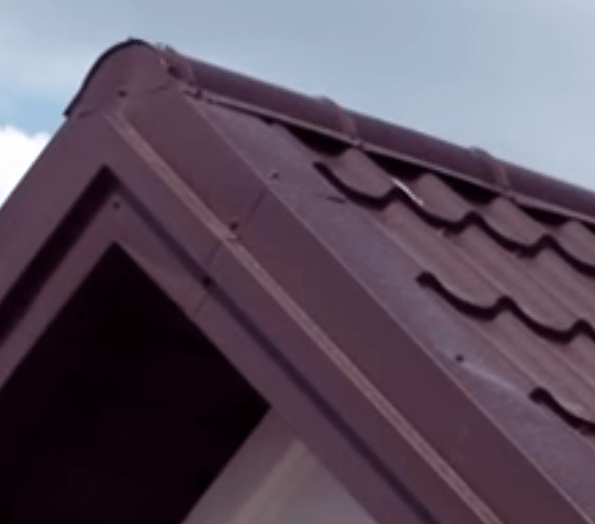

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

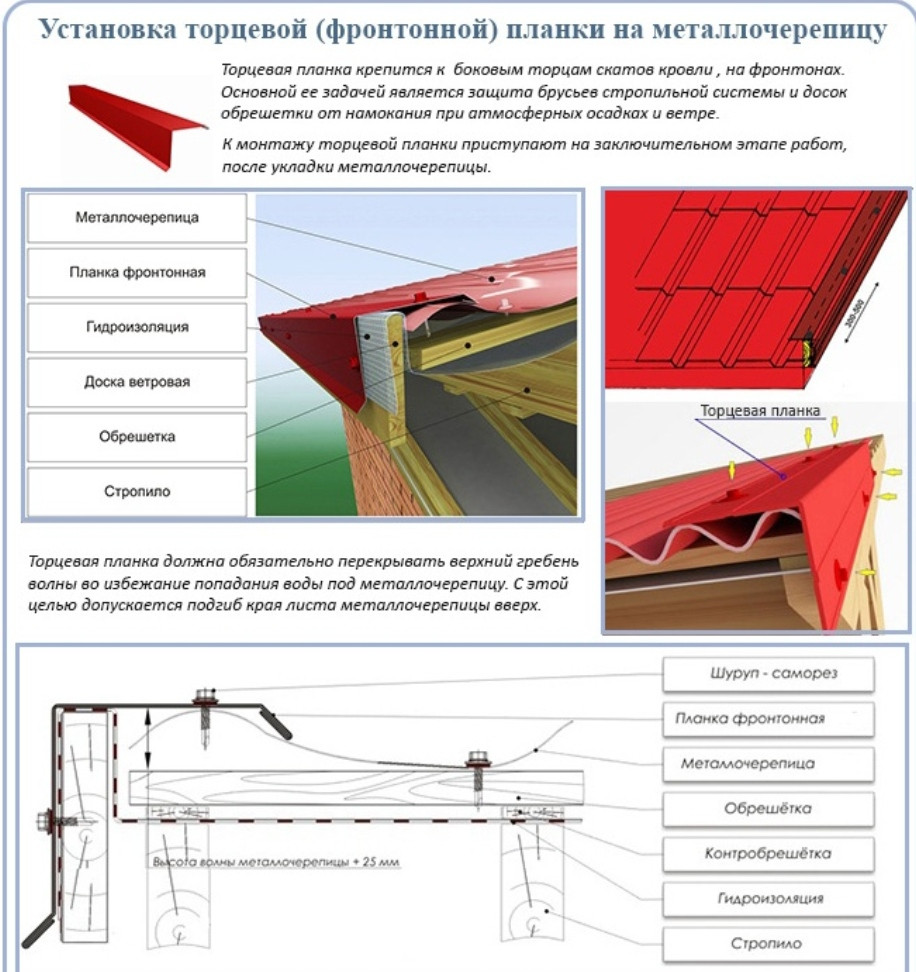

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

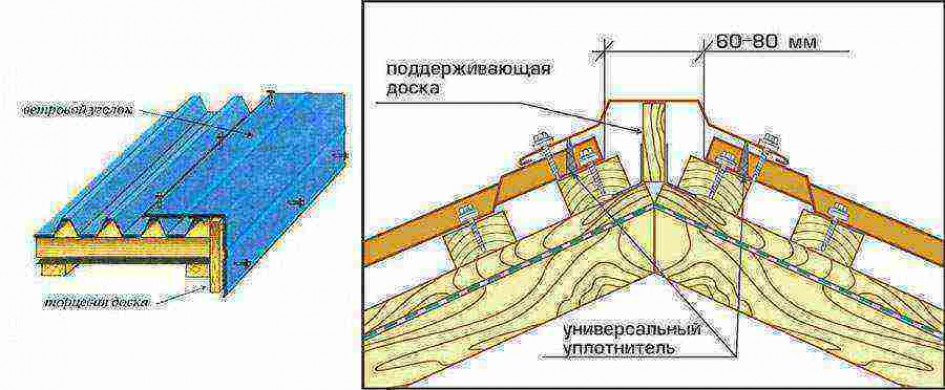

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

её Виды, функции, основные характеристики- Обзор +Видео

Кровля это важный элемент каждого строения. Этот вид конструкции служит защитой  внутренней части здания от температурных перепадов и атмосферных осадков, а также это еще и  эстетический вид. В настоящее время существует огромный выбор кровельных материалов для  создания красивых крыш с минимальными ресурсными затратами.

В последнее время очень  распространена металлочерепица. Качество всей конструкции будет зависеть не только от вида  используемого материала, но и дополнительные элементы очень значимы. Здесь имеется в виду  боковые части металлочерепицы, а именно планка торцевая.

Торцевая планка имеет второе название — ветровая. Металлопрофильные листы легкие и в  то же время обладают высокой жесткостью, из-за этого они очень чувствительны к большим  ветровым порывам. Такие порывы, задувая между гидроизоляцией и металлочерепицей, могут  вырвать даже плотное гвоздевое крепление.

Содержание:

Общие сведения

Виды

При покрытии крыши металлочерепицей используются следующие виды планок: карнизные,  ветровые, коньковые. Этими планками обеспечивается надежная защита деревянных элементов облицовки от негативного влияния окружающей среды и выступают как декоративный элемент.

В зависимости от сырья изготовления различаются следующие разновидности планок:

• Металлические. Изготавливаютсяиз тонкой стали, покрытой специальной защитной краской;
• Пластиковые. Производятсяиз поливинилхлорида, обладающий стойкостью к  ультрафиолетовым излучениям. Материал является очень легким, но менее долговечный по сравнению с металлом.

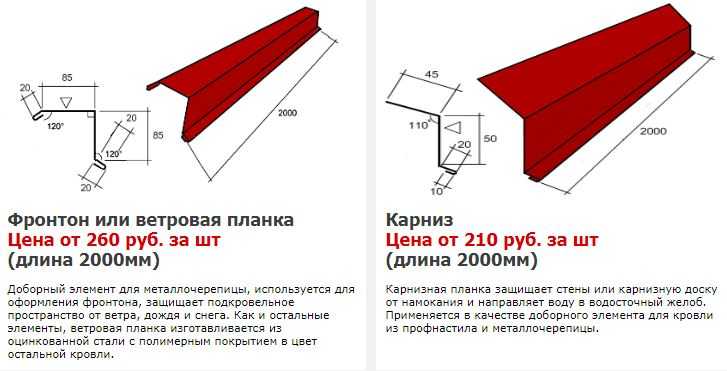

Размеры ветровых планок

Планки выпускаются размерами в соответствии с современными стандартами. Ширина  одной из сторон должна соответствовать размеру бруса. Так этот показатель может варьироваться от 15-30 см. Лист может быть толщиной 1-2мм.

На заметку: Чем шире сторона уголка, тем изделие имеет лучшее сопротивление к внешним  факторам.

Назначение торцевой планки

Металлочерепица на сегодня является самым популярным отделочным материалом для  облицовки крыши. Это обусловлено его хорошими качествами такими, как практичность и  долговечность.

Планка — это плоская пластина, представленная в виде штампованного гнутого уголка или  п-образного профиля из тонкого металлического листа, устанавливаемая на торцах кровельных  покрытий. Это изделие выполняет защитные и декоративные функции. А именно предотвращает  попадание жидкости и ветра под листы черепицы. Она устанавливается после выполнения всех  работ по укладке металлочерепицы и подбирается с учетом цветовой гаммы основного кровельного материала.

Монтаж торцевой планки

Этапы

Технологию монтажа можно разделить на два этапа.

1 этап

Подготавливается каркас. Как правило, опорой служат доски. Их прикрепляют по карнизу и  вдоль всех торцевой стороны. Размер досок выбирают в зависимости от вида кровли и нагрузки.  Древесина прибивается к обрешеточному полотну гвоздями и саморезами, закрывая всю  поверхность.
Для более надежного закрытия боковых щелей будет необходимо использовать несколько опорных линий для торцевых накладок. Так сначала по самому краю торцевой линии прибивают деревянные бруски размерами 40*40 мм. На эти доски опираются горизонтальные элементы накладки.

2 этап

Это непосредственное прикрепление планок. Торцевая планка крепится после полной  укладки кровли и фронтальных планок. Эти элементы располагают по перекрытию. Причем одна  планка должна находить на другую в внахлест с расстоянием до 50 см.
Для начала измеряют длину торцевой стороны для подсчета необходимого количества  планок.

При необходимости последнюю обрезают до нужной длины.

Монтажные работы ведутся с низу вверх. Кровельный материал укладывается внахлест.

Горизонтальной частью планки должен полностью перекрываться гребень кровли, а вертикальной  закрываться доски с торцевой части.

К сведению: Герметичность конструкции это основа всего покрытия крыши. Поэтому очень важным является контроль за качественным выполнением стыков.

Элементы фиксируются кровельными саморезами подходящего цвета под кровельное покрытие на расстоянии от 30 до 50 см. Это удобно делать с помощью шуроповерта.

Важные моменты

Важным моментом также является подборка высоты верхних краев фронтальных досок,  располагаемых над уложенным брусом. Это необходимо для совпадения плоскости кровельного  ската и черепицы.

Если этого не сделать, то положение торцевой накладки будет перекошено. Часто фронтальная накладка нуждается в подрезании в процессе работы так, чтобы линия закрепления к  черепице шла по оси доски.

Зазоры между планками и кровлей должны быть загерметизированы.



Важно: Во время вкручивания саморезов в планку нельзя промазывать. Если так все-таки  случилось, то саморез убирать не следует, т. к. он будет закрывать проделанное отверстие.

Советы по безопасности

При монтажных работах по закреплению ветровых планок нужно помнить о правилах  безопасности. Самым удобным вариантом здесь будут строительные леса вдоль фронтона, что дает возможность нормального передвижения по всему краю покатой поверхности.

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и  точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных  листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует  только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости. Торцевую  планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром.





Рейтинг

( 3 оценки, среднее 2.33 из 5 )

0 7 435.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Кровельная обшивка ZIP System® | Huber Engineered Woods

Прочная, эластичная крыша — это первая линия защиты дома, когда настил крыши подвергается воздействию погодных условий. Сборка крыши ZIP System сочетает в себе нашу революционную интегрированную обшивку и гидроизоляционную ленту или жидкую гидроизоляцию, чтобы обеспечить герметичную крышу для защиты от проникновения влаги во время строительства или в случае, если сильный ветер сорвет кровельное покрытие. Доверьте сборку крыши ZIP System, чтобы защитить свой дом от непогоды.

Где купить Связаться с представителем

Опции продукта

• 7/16″ Обшивка, 4 фута × 8 футов

• Обшивка 1/2 дюйма, 4 фута × 8 футов

• 5/8″ Обшивка, 4 фута × 8 футов

Посмотреть все

01 Продукция

Просмотр технических документов

Категория производительности	Размер панели	Количество панелей	Пролет PS-2	Паропроницаемость слоя WRB	Воздушный барьер в сборе
Панель 7/16″	4′ × 8′	80	24/16 Конструкционная 1	12 Perms ASTM E 96 Процедура B	ASTM E 2357 <0,037 л/с●м 2 ) @ 75 Па для инфильтрации ASTM E 2357 <0,012 л/с●м 2 ) при 75 Па для эксфильтрации
Панель 1/2 дюйма	4 фута × 8 футов	70	32/16 Несущая конструкция 1
Панель 5/8″	4′ × 8′	55	40/20 Несущая 1

02 Почему это работает

Защитите первую линию обороны вашего дома.

• Скорость и простота установки

  Быстрая и простая двухэтапная установка устраняет необходимость в войлоке, поэтому бригады внутренних работ могут быстро приступить к работе.

• Защита от проникновения воды

  Сочетание встроенного водонепроницаемого барьера и проклеенных швов панелей защищает от проникновения воды и устраняет необходимость в традиционном войлоке.

• Прочность для зон с сильным ветром

  Высокопрочные панели из конструкционной древесины класса Structural 1 обеспечивают прочность и жесткость, что позволяет соответствовать требованиям в зонах с сильным ветром.

• Избегайте ремонта подстилающего слоя

  В панелях обшивки ZIP System подложка изготавливается из инженерной деревянной панели, что устраняет риск отрыва защитного слоя от атмосферных воздействий, поэтому вы можете попрощаться с ремонтом из войлока.

• Быстрая черновая сушка

  Просто установите панели и проклейте швы, чтобы добиться более быстрой черновой сушки, что позволит быстрее приступить к механическим и другим работам.

• 30-летняя ограниченная гарантия

  На систему ZIP распространяется 30-летняя ограниченная гарантия и 180-дневная гарантия воздействия[1].

Совместим с любым покрытием и подложкой.

Панели ZIP System устанавливаются быстро и остаются плоскими, чтобы крыша выглядела так же хорошо, как и работает. Обшивка и лента ZIP System обеспечивают водостойкую, прочную подложку для многих готовых кровельных покрытий, включая металлическую, черепичную и битумную черепицу, черепицу из стекловолокна и черепицу из кедра.

03 Как установить

Видео по установке

Посмотрите простые пошаговые инструкции и правильные методы, чтобы узнать, как укладывать кровельную обшивку ZIP System.

Скачать руководство по установке

04 Обзоры продуктов

Посмотрите, что говорят другие строители.

Пришло время мгновенной оболочки! Джон Хурихан

@vintagebuilders

Пришло время мгновенной оболочки! Джон Хурихан

@vintagebuilders @athomesbuilder

Я был очень впечатлен тем, насколько хорошо сделан этот продукт 👊👊 Приятно работать с компаниями-производителями, которые думают так же, как и те строители, которые хотят строить лучше. Строитель домов AT

@athomesbuilder @builtbybam

Мы ЛЮБИМ #ZIPSystem от @huberwood, а рождественские цвета — это просто дополнительный бонус. Строители БАМа

@builtbybam @garmanbuilt

Испытание полных стен / крыши #ZIPSystem для того, чтобы наши дома были не только прочнее стандартных, но и превосходно пропускали воздух и воду, что делает дом более эффективным. Гарман Построен

@гарманбилд @wkp_construction @telichcustomhomes

Ознакомьтесь с другими продуктами.

05 Новости и статьи

Блог о сборке

Избранная статья Просмотреть все статьи

Mastering Roof Inspections: Metal Roofs, часть 10



Кентона Шепарда и Ника Громико, CMI®





ing Roof Inspections» предназначен для обучения домашних инспекторов, а также страховых и специалистов по кровле, как распознать надлежащие и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



ПОВРЕЖДЕНИЕ ГРАДОМ МЕТАЛЛИЧЕСКИХ КРЫШ


Типы металлических крыш

Металл используется в качестве материала для кровельного покрытия в нескольких формах, включая металлические панели и формованную металлическую черепицу и черепицу.



Металлические панели

Длинные узкие металлические панели обычно устанавливаются вверх и вниз по крыше и перекрывают друг друга, как черепица. Они могут иметь один из множества типов швов. Град может оставить вмятины на крышах из металлических панелей, но редко вызывает функциональные повреждения , потому что панели хорошо поддерживаются за счет прямого контакта с основанием на большей части поверхности, что делает их очень устойчивыми к вмятинам от града. Когда крыша из металлических панелей получает функциональное повреждение, это часто вызвано градом, который повреждает шов или отделку, что может привести к проникновению влаги в конструкцию крыши.

Функциональное повреждение

Возможные сценарии, при которых могут возникнуть функциональные повреждения, включают серьезное повреждение градом особенно уязвимых компонентов, таких как швы, коньковые и вальмовые накладки, остроконечная торцевая отделка и отделка карниза, а также любое место, где сходятся края панелей, и где повреждение может привести к проникновению влаги и утечке или снижению сопротивления ветра пораженной области.

Листовой металл используется для изготовления различных кровельных компонентов, предназначенных для имитации других типов кровельных материалов, таких как шифер, шифер и черепица.

Металлическая черепица размером примерно с полосовую черепицу из битумного состава, ее ширина в несколько раз превышает ее высоту. Кроме того, они обычно полые, поэтому их ударопрочность зависит от толщины листового металла, из которого они сделаны. Поскольку складки в области блока могут добавить прочности, формованный профиль также в некоторой степени влияет на ударопрочность.

Крыши из металлической черепицы повреждаются легче, чем металлические панели, потому что они обычно опираются только на основание по краям, оставляя большую часть каждой черепицы без опоры. На фото ниже видны вмятины от града, хотя они не настолько серьезны, чтобы их можно было назвать функциональными повреждениями.

На фото ниже вы можете увидеть светосилу, из которой изготовлена ​​металлическая черепица, и насколько легко поддерживаются как полевая, так и верхняя черепица вдоль бедра.

Повреждение от ударов приводит к искривлению всей черепицы. Повреждения градом вызывают круглые углубления, по размеру аналогичные вызвавшим их градинам.

Градины могут вдавить и деформировать металлическую черепицу настолько сильно, что замковые швы потеряют свою целостность и протекают, или они могут потерять большую часть своей устойчивости к ветру. Любое из этих состояний представляет собой функциональное повреждение.

Иногда из металла делают плитку из глиняной бочки. Издалека их можно принять за глину.

Плитки, подобные этой, имеют довольно хорошую устойчивость к граду, потому что плоская часть каждой плитки прилегает непосредственно к основанию, а другая часть изогнута, что является формой, которая хорошо противостоит ударам, но ударопрочность действительно зависит от калибра металл.

Косметический ущерб

Косметический ущерб, как правило, не оплачивается страховыми компаниями, хотя это зависит от страховой компании, того, как составлен полис, и других обстоятельств. Есть исключения.

Окончательное решение о возмещении ущерба принимает специалист страховой компании. В некоторой степени это зависит от того, как написана политика. Дорогая медная крыша, поврежденная в хорошо видимой области, может быть в некоторой степени покрыта, поскольку видимые повреждения могут привести к снижению стоимости дома из-за хорошей видимости затронутых скатов крыши.

По этой причине, если при осмотре вы обнаружите повреждения металлической кровли, которые кажутся градом, но являются лишь косметическими повреждениями, вы должны их сфотографировать и указать в своем акте. Лучше всего сказать, что это «кажется» повреждением от града, поскольку вы не можете знать наверняка, пока не увидите фактически нанесенный ущерб.

Даже если косметический ущерб оплачен, оплата может составлять половину или даже меньше стоимости замены.

Выявление повреждений от града

Один из самых простых способов определить, выпал ли град, — посмотреть на алюминиевые крышки вентиляционных отверстий. Поскольку алюминий — мягкий металл, колпачки легко деформируются. Имейте в виду, что повреждение крышки может быть старым, а повреждение крыши может быть связано с другим событием.

ПОВРЕЖДЕНИЕ ВЕТРОМ МЕТАЛЛИЧЕСКИХ КРЫШ

Металлические панели

Крыши из металлических панелей хорошего качества и правильно установленные, как правило, хорошо себя чувствуют при сильном ветре. Если края хорошо закреплены и используется надлежащая отделка, у ветра очень мало шансов проникнуть в пространство под панелями, что сводит к минимуму вероятность вздутия.

Гладкая поверхность панелей способствует хорошему ламинарному потоку и помогает ограничить турбулентность, что снижает вероятность того, что металлические компоненты кровли будут отрываться и сдуваться, деформироваться или смещаться.

Области с отсутствующими крепежными элементами или передними и карнизными кромками с отсутствующими или неправильно установленными компонентами с наибольшей вероятностью могут быть повреждены ветром.
