Наши специалисты качественно и быстро произведут монтаж фасада с использованием навесной вентилируемой подсистемы и профлиста в качестве облицовки. Профнастил один из самых экономичных и простых в монтаже вариантов облицовки НВФ, благодаря чему возможна быстрая установка больших объемов данного материала. Мы имеем большой опыт в монтаже профнастила на фасад и являемся членами строительного СРО.

Заказать расчет монтажа

Профессионально и быстро осуществить монтаж вентилируемого фасада из профнастила смогут сотрудники нашей проверенной компании, которая входит в число лидеров по поставкам материалов и обустройству фасадов. Являясь членом СРО, и располагая разрешительными документами на выполнение установочных работ, мы руководствуемся требованиями отечественного законодательства и внимательно относимся к пожеланиям пациентов. Заключение официального договора исключает многочисленные юридические риски, а применение сертифицированных материалов и профессиональный подход обеспечивают превосходное качество установки. В компании работают первоклассные мастера, которые являются гражданами России, и имеют внушительный опыт. Мы уверены в своей работе, поэтому даем долгосрочную гарантию на произведенную инсталляцию, а наличие собственного высокотехнологичного инструментария избавляет клиентов от дополнительных затрат.

Преимущества вентилируемых фасадов из профнастила

Одновременно обезопасить фасад от неблагоприятных погодных явлений и придать зданию визуальной привлекательности не составит труда с помощью вентилируемых систем из профнастила. Они бывают самых разнообразных оттенков и отлично подходят для облицовки строений любой этажности и функционального назначения. При весьма демократичной стоимости фасады из профнастила обеспечивают отличную тепловую, звуковую и влагоизоляцию, а наличие воздушной прослойки гарантирует постоянную циркуляцию воздуха. Другими существенными преимуществами является продолжительный срок службы (порядка 50 лет) и широкая размерная линейка, позволяющая подобрать материал в точном соответствии с предпочтениями покупателя.

Этапы работ

1

Выезд замерщика ( бесплатно )

2

Геодезия фасада

3

Визуализация в 3D

4

Проектирование фасада

5

Монтаж кронштейнов

6

Монтаж утеплителя

7

Монтаж противопожарных отсечек

8

Монтаж направляющих

9

Монтаж облицовочного материала

10

Монтаж отливов и откосов

11

Установка парапетов

12

Вывоз мусора

Тарифы

Что входит:

• Анкер 10×100
• Кронштейны 50мм Г-образный
• Профили Т-образные 3м
• Паронитовая прокладка 50х50
• Фасадный профнастил
• Рядовые и стартовые кляммеры для керамогранита
• Заклепки вытяжные А2/А2 Нерж/Нерж

Что входит:

• Анкер 10×100
• Кронштейны 100мм Г-образный
• Профили Т-образные 3м
• Дюбель-гриб 10х100 для утеплителя
• Утеплитель мин. вата 50мм
• Паронитовая прокладка 50х50
• Фасадный профнастил
• Рядовые и концевые кляммеры для керамогранита
• Заклепки вытяжные А2/А2 Нерж/Нерж

Что входит:

• Анкер 10×100
• Кронштейны 150мм П-образный
• Профили П-образные 3м
• Дюбель-гриб 10х160 для утеплителя
• Утеплитель мин. вата 100мм ( 2 слоя по 50мм )
• Паронитовая прокладка 50х50
• Фасадный профнастил
• Рядовые и концевые кляммеры для керамогранита
• Заклепки вытяжные А2/А2 Нерж/Нерж

Что входит:

• Анкер 10×100
• Кронштейны алюминиевые 50мм Г-образный
• Профили алюминиевые Т-образные 3м
• Паронитовая прокладка 50х50
• Фасадный профнастил
• Рядовые и стартовые кляммеры из алюминия
• Заклепки вытяжные AL/ST Алюминий/Сталь

Что входит:

• Анкер 10×100
• Кронштейны алюминиевые 100мм Г-образный
• Профили алюминиевые Т-образные 3м
• Дюбель-гриб 10х100 для утеплителя
• Утеплитель мин. вата 50мм
• Паронитовая прокладка 50х50
• Фасадный профнастил
• Рядовые и концевые кляммеры из алюминия
• Заклепки вытяжные AL/ST Алюминий/Сталь

Что входит:

• Анкер 10×100
• Кронштейны алюминиевые 150мм П-образный
• Профили алюминиевые П-образные 3м
• Дюбель-гриб 10х160 для утеплителя
• Утеплитель мин. вата 100мм ( 2 слоя по 50мм )
• Паронитовая прокладка 50х50
• Фасадный профнастил
• Рядовые и концевые кляммеры из алюминия
• Заклепки вытяжные AL/ST Алюминий/Сталь

Цены на отдельные виды работ

Наименование услуги	Цена
Колористический паспорт
Проектирование	110 руб/м2
Монтаж противопожарных отсечек	180 руб/шт
Монтаж утеплителя из мин. ваты ( 1 слой = 50 мм )	280 руб/м2
Монтаж подсистемы для вентилируемого фасада	950 руб/м2
Монтаж облицовочного материала	750 руб/м2
Монтаж отливов и откосов	390 руб/пог.м
Монтаж парапетных крышек	520 руб/пог.м
Фрезеровка композита	280 руб/пог.м
Испытание крепежа на вырыв	бесплатно
Сбор / Разбор строительных лесов	бесплатно
Выезд замерщика и осуществление просчета	бесплатно
Вывоз мусора	бесплатно
3D Визуализация объекта (с распечаткой в формате A3)	бесплатно
Доставка материалов в пределах МКАД	бесплатно

Посмотреть все цены на отдельные виды работ

Примеры работ

Объект: г. Москва Военно учебный центр Работы: Монтаж утепленного вентфасада из металлокассет

Объект: г. Подольск ТЦ «Остров Сокровищ» Работы: Монтаж утепленного вентфасада из металлокассет

Объект: Детский сад №57 “Одуванчик” Московская область, Дмитровского района, поселок совхоза Останкино, улица Садовая, дом 7
Работы: Монтаж фасада из керамогранита с утеплением

Посмотреть больше объектов

Инструкция по монтажу фасада из профнастила

Лучшей гарантией того, что фасад из профнастила прослужит долгие годы без ухудшения эксплуатационных характеристик и появления дефектов, является правильная установка вентилируемой системы. При монтаже обязательным условием является создание технологического зазора, обустройство каркаса и укладка утеплителя. Инсталляция производится в определенной последовательности:

1. В первую очередь, монтируется основание из металлических профилей (предпочтительно) или деревянных брусков (требует дополнительно обработки антисептическими средствами). При сооружении каркаса НВФ применяются ККУ-кронштейны, а также профили Т-, Z- и Г-образной формы. После фиксации кронштейнов производится крепление П-образного профиля, при этом ровное горизонтальное и вертикальное положение проверяется с помощью профиля.
2. После обустройств обрешетки выполняется укладка тепло- и пароизоляционных слоев. Изоляция закрепляется посредством специальных дюбелей, при этом отверстия делают через основание стены (достаточно утопления на 4 сантиметра). Внутрь дюбеля с помощью резинового молотка вбивается клин из пластика либо металла. Затем крепится ветровая защита.
3. Важнейшим этапом является инсталляция профнастила, для которой используются саморезы с шагом от 30 до 40 сантиметров. Предпочтительно применять саморезы из оцинкованной стали с резиновой прокладкой, которые обеспечивают максимальную герметичность стыков. Для создания отверстий в стене запрещается применять пробойники и гвозди – только дрели со сверлами по металлу. В случае необходимости разреза профнастила, можно использовать мелкую ножовку, ножницы по жести или дисковую пилу.
4. Завершающим этапом является установка цокольной планки и доборных элементов в углах, дверных и оконных проемах.

*Для получения подробного расчета обратитесь к нам пожалуйста через кнопку “Получить расчет” либо любым другим удобным для вас способом.

Монтаж вентилируемого фасада из профлиста и его устройство

Монтаж вентфасада из профлиста

Обшивка дома профлистом предполагает использование технологии вентилируемого фасада. Суть вентилируемого фасада из профлиста сводится к наличию воздушного зазора между стеной или утеплителем, если дом утепляется, и внутренней поверхностью облицовки. Воздушный зазор, как правило, от 30 мм, это позволяет воздушным потокам циркулировать снизу вверх вдоль стены. Таким образом, создается эффект трубы и лишняя влага не задерживается в толще фасада, а высыхает естественным путем.

Технология несложная, она проходит в несколько этапов:

1. Разметка точек крепления кронштейнов и сверление отверстий перфоратором в стене.
2. Монтаж кронштейнов на паронитовую прокладку для исключения передачи температуры от металла стене.
3. Установка утеплителя и крепление его специальными дюбелями.
4. Покрытие утеплителя ветрозащитной мембраной.
5. Крепление вертикальных профилей.
6. Установка горизонтальных профилей.
7. Крепление профлиста к металлопрофилю.
8. Монтаж доборных элементов.

Давайте рассмотрим как обшить дом профлистом своими руками.

Подготовка материала и инструмента для монтажа профлиста

Для облицовки фасада профнастилом необходимы стальные профили(прогоны), кронштейны для установки направлящих, саморезы различной длины, анкеры, паронитовые прокладки, цокольный отлив, планки откосов, уголок.

Обрешетка под профлист крепится специальными самонарезающими шурупами, в народе их называют саморезами. Шурупы отличаются от обычных саморезов. Во-первых, у них есть шляпка шестигранник с пресс-шайбой, во-вторых, металлическая шайба с прокладкой из неопреновой резины, в-третьих, имеется наконечник в виде сверла — бур. Для него нужен шуруповерт со специальными насадками. Можно закрутить такой крепеж и ключом.

Для резки профнастила применяются ножницы по металлу или низкооборотные пилы. Для обработки среза можно воспользоваться ручной ножовкой по металлу.

Разметка точек крепления

Вам необходимо нанести карандашом точки установки кронштейнов. Чтобы обшить дом металлопрофилем, нужно определиться с шагом профилей, имеется в виду ширина между вертикальными направляющими. Логично, чем чаще шаг, тем прочнее металлический фасад. Но мы же не хотим переплачивать, поэтому будем подбирать оптимальное решение. Таким оптимальным значением является 600 мм.

Порядок проведения монтажных работ

Технология монтажа и утепления вентфасадов следующая:

1. Подготовительные работы. На этом этапе сбивают осыпающуюся и непрочную штукатурку, если имеется разрушенная кирпичная кладка — ее необходимо восстановить. Подготовленную стену размечают, выдерживая стандартное расстояние между кронштейнами для крепежа — по горизонтали расстояние должно быть в пределах 400-600 мм, по вертикали 800-1400мм.
2. Изготовление и установка каркаса обрешетки под облицовку. Элементы каркаса монтируются за счет шурупов непосредственно на стену. Параметры крепежных элементов определяются на стадии расчётов. При этом стоит учитывать, что отверстие для дюбелей запрещено сверлить в пустотелых кирпичах и строительных блоках, используя перфоратор. После монтажа кронштейны выравнивают в единую рабочую плоскость.
3. Укладка тепло- и гидроизоляции. На этапе теплогидроизоляция выбранные на основании теплотехнических расчетов плиты крепятся грибками или наклей в зависимости от выбранного материала. Укладка стартует с нижнего ряда и продолжается в направлении снизу вверх. При выполнении двойной теплогидроизоляции после монтажа утеплителя укладывается материал, защищающий листы от влаги — это слой также крепится с помощью дюбелей тарельчатого типа.
4. Монтаж вентилируемой фасадной системы. Г-образные планки устанавливаются на крепежные кронштейны с помощью шурупов. После монтажа поверхность каждой планки выравнивается в единую поверхность. На завершающем этапе происходит крепление облицовки. Кости, в качестве отделочного материала можно использовать алюминиевые панели, сайдинг, керамогранит, фиброцементные и асбестоцементные панели, натуральный камень, гранит и так далее.

В целом монтаж вентилируемого фасада представляет собой сложный технологический процесс, для которого нередко требуется привлечение спецтехники. Именно поэтому установку фасадных систем стоит доверить специалистам.

Вентилируемый фасад – это конструкция, обеспечивающая теплоизоляцию и выполняющая функцию облицовки.

Особенности конструкции вентилируемого фасада

Вентилируемый фасад состоит из теплоизоляции, креплений и облицовочных плит. Несущей основой фасада являются элементы, которые обеспечивают крепление материала для облицовки. К таковым относятся вертикальные и горизонтальные направляющие, кронштейны и другие комплектующие. Между теплоизоляцией и облицовочным материалом образуется пространство, величина которого зависит от длины кронштейнов. Плита-утеплитель плотно крепится к стене при помощи кронштейнов и дюбелей. Надежная несущая основа фасада, как правило, изготавливается из нержавеющей стали или алюминия.

Выбор утеплителя

В качестве теплоизоляции используется минераловатный утеплитель, который может устанавливаться в один и более слоев. Выбор утеплителя должен быть обусловлен такими факторами как:

• материал несущей стены;
• предназначение здания;
• климатический регион.

Теплоизоляционный материал должен быть огнестойким и обладать низким коэффициентом теплопроводности, обеспечивая тем самым эффективное теплосбережение. Плиты утеплителя должны быть жесткими, прочными и эластичными для того чтобы предотвратить нарушение их геометрии и облегчить процесс установки.

Специально для вентилируемых фасадов корпорация ТехноНИКОЛЬ разработала группу материалов ТЕХНОВЕНТ СТАНДАРТ и ТЕХНОВЕНТ ПРОФ. Они изготовлены с использованием горных пород базальтовой группы.

«Плюсы» вентилируемых фасадов

Вентфасады защищают стены от негативного воздействия окружающей среды (осадков, солнечных лучей и т.д.) После установки навесного фасада наблюдается значительное уменьшение теплопотерь и энергозатрат, улучшается микроклимат в помещении. Вентфасад – это еще и выгодное решение, ведь такой фасад не прихотлив в обслуживании и служит не один десяток лет. Кроме отменных технических характеристик навесные фасады обладают красивым стильным дизайном.

Разработка проектной документации

Такой вид деятельности должна выполнить уполномоченная проектная организация, специалисты которой смогут учесть все пожелания заказчика и создать проект, соответствующий всем строительным нормативам и требованиям пожарной безопасности.

Выполнение работ по проектированию происходит в несколько этапов:

• Создание технического задания. Уточнение всех пожеланий заказчика для решения вопросов при проектировании.
• Составление графика работ.
• Разработка эскизного проекта для заказчика, с уточнением мест и узлов креплений, расположения крепёжных элементов и формирование расчёта нагрузки на несущие стены.
• Создание сметной документации для расчёта окончательной стоимости.
• Передача окончательного проекта заказчику.

Обшивка фронтона дома

Фронтоны являются продолжением стеновых пролетов по торцах строения. Фрагменты размещены между скатами крыши. Маленький вес профилированного материала снижает давление на несущую конструкцию здания, на фундамент.

Монтажные работы производятся индивидуально. Листы присоединяются саморезами по железу. Обязательно используются строительные леса и страховочный пояс.

Обшивка фронтона дома

Плюсы профнастила для фронтона:

• широкая цветовая гамма полимерного покрытия;
• удобная раскройкалиста;
• процесс обшивки несложный;
• легкая замена поврежденной части листа;
• из-за небольшого веса обшивка осуществляется даже каркасных зданий;
• листы легко режутся;
• простота ухода за профнастилом.

Смотри также статью “Как правильно обшить фронтон сайдингом”

Монтаж

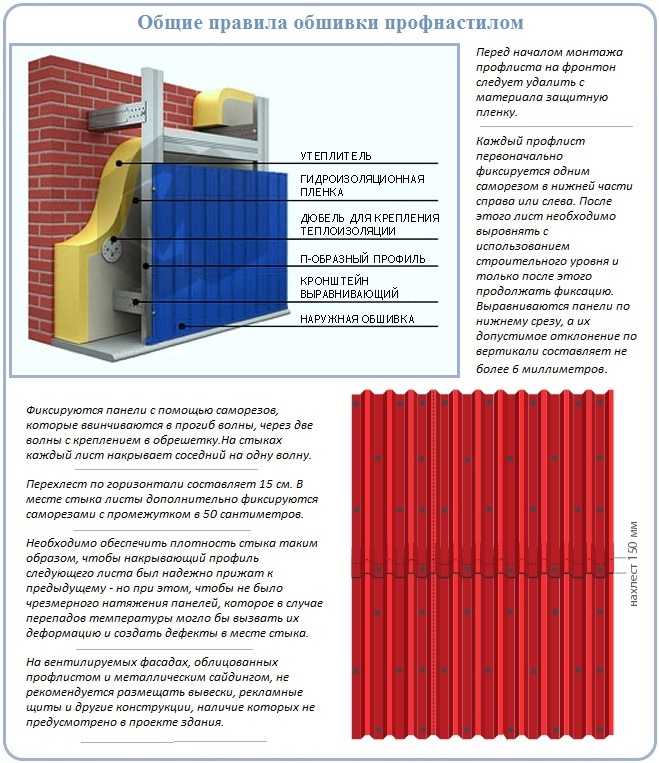

Схема каркаса для вентилируемого фасада

1. Монтажные работы начинаются с установки каркаса из брусков или профилей. Если вы используете деревянные бруски, обязательно обработайте их антисептиками. Для создания металлического каркаса используют Г-, Z-, Т- образные профили, а также ККУ кронштейны.
2. Вначале к стене закрепляются кронштейны, и к ним крепятся П-образные профили. Их установку нужно проводить по уровню, и следить за сохранением ровного положения по вертикали и горизонтали.
3. Вспомогательный Z-образный профиль позволяет воздуху циркулировать между утеплителем и облицовкой. Его шаг зависит от размеров и нагрузки на стену, а также размеров утеплителя, но он не может быть больше 1 метра.
4. Когда обрешетка собрана, процесс монтажа продолжается укладкой утеплителя и пароизоляции.
5. Листы утеплителя крепятся к стене с помощью пластиковых дюбелей с большой шляпкой на конце. Для этого делается отверстие сквозь утеплитель и бетон. Будет достаточно утопить дюбель на 4 см. в бетонную стену. Дюбель вставляется в отверстие и резиновым молотком в него забивается пластиковый или металлический клин.Фасадный дюбель
6. После этого к фасадному утеплителю крепится ветрозащитная пленка.
7. Затем происходит монтаж профнастила. Его нужно прикручивать на саморезы к профилю с шагом 30-40 см.
8. Чтобы придать дому окончательный вид, установите по периметру углов здания, окон, дверей доборные элементы и цокольную планку.Места установки комплектующих планок
9. Если цоколь отсутствует, профнастил может доходить до фундамента, но в этом случае он должен быть идеально ровным.
10. По такому же принципу используется профнастил для фасадов отделке фронтона здания.

Фронтон из профнастила

Устройство вентилируемого фасада

Главной особенностью такой технологии отделки фасада является исключение скапливания влаги с наружной поверхности несущей стены с целью оберегания конструкции от воздействия влаги и последствий её скопления. Достигается путём крепления облицовочной части на определённом расстоянии от утеплителя, где в результате получается воздушная прослойка. Благодаря этой прослойке в утеплителе не будет скапливаться влага, которая понижает общую эффективность мер по утеплению здания.

Конструктив такого вентиляционного фасада представляет собой систему наборных частей, образуя некий сэндвич, который устанавливается на стене в определённом порядке. Но главным условием остаётся наличие воздушного зазора.

Такой технический сэндвич может состоять из следующих частей:

• Декоративный облицовочный материал.
• Несущая система, каркас с крепёжными элементами.
• Защита от ветра и влаги, техническая мембрана, которая выполняет несколько функций по ограничению движения агрегатных форм жидкости.
• Вентиляционный зазор, задачей которого является постоянное вентилирование промежутка между стеной и облицовочной частью фасада. Его размер может быть от 10 до 60 миллиметров либо по установленному регламенту производителя вентфасада.

Какой профилированный лист подойдет?

Для наружного оформления рекомендуются холодногнутые стальные листы с гофрой трапециевидной формы. Кроме цинкового покрытия, обязательна и полимерная обработка, которая убережет материал от агрессивных химических воздействий. Специально для фасадной отделки выпускаются изделия с маркировкой С8, С10, СП20, НС35 и др. Что касается размерных параметров, то длина может варьироваться от 50 до 120 см, ширина – 90-120 см, а высота гофры – порядка 8-15 см. Средний вес профлиста на 1 м2 составляет 3,7-4,2 кг. Масса зависит от толщины листа, которая, в свою очередь, варьируется от 4 до 6 мм. Сразу следует просчитать и эстетические качества материала, так как речь идет о самой видной части дома. Дизайнерский выбор в принципе небогат в этом сегменте, но можно отдать предпочтение цветовому решению, которое оптимально впишется в общую композицию домовладения с кровлей и садово-ландшафтными объектами.

Особенности профилированных листов

Профилированные листы недороги, имеют хорошее качество и гарантийный срок службы в полвека. Тонкость профлистов обманчива: металл разработан таким образом, чтобы при небольшой толщине иметь высокую прочность. Листы отлично защитят ваш дом от ветра, пагубного воздействия влаги, механических повреждений и других неприятностей, которые могут постигнуть цокольный этаж. Эффект достигается благодаря использованию особых марок стали, которые имеют повышенную плотность и стойкость.

Данные листы имеют ряд нюансов

Очень порадует широкий выбор цветовых решений лакокрасочного покрытия, что позволит точно подобрать материал под конкретный дом. Профили выпускаются в форме квадрата, прямоугольника, полукруга, а также нестандартных форм. Времени такая отделка занимает немного, и трудовые затраты будут минимальными.

Ниже представлены основные преимущества профлиста:

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т. д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции. Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Профнастил для ангаров

Кроме облицовки обычных зданий, часто профлист используют для создания ангаров. Это просто идеальный материал для этого, по причине высокой скорости обшивки. Такие конструкции часто используют в качестве гаражей, складских и производственных помещений.
Быстровозводимый ангарИз профлиста создаются различные типы ангаров:

• Прямостенные;
• Арочные;
• Шатровые.

Для облицовки используются листы толщиной до 1.2 миллиметра, покрытые цветным полимерным покрытием. Ангарная конструкция состоит из фундамента, несущего каркаса и облицовки. В случае если требуется сделать теплое помещение, для облицовки используют фасадные сэндвич-панели с утеплителем.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Монтаж паро- и теплоизоляции. Особенности

«Изоспан В» монтируется сверху-вниз, вертикально. Так как он является рулонным материалом, монтаж производить достаточно просто. Листы рулона должны ложиться внахлест, с заходом друг на друга примерно на 5 см, с последующим креплением друг к другу.

Для скрепления полос материала можно применять обычный степлер или монтажную клеящую ленту. Делается это для того, чтобы «Изоспан В» покрывал стену единым ковром и служил также ветровой защитой. Непосредственно к стене пленка прикрепляется при помощи пластиковых дюбель-гвоздей или несущим кронштейном для монтажа подсистемы.

Несущий кронштейн для монтажа подвесной системы — это Г-образный профиль с различным размером полок, на которых находятся ребра жесткости.

Он крепится к стене при помощи анкерного дюбеля, строго горизонтально. Соблюдение правил монтажа кронштейна гарантирует равномерное распределение нагрузки по всей площади подвесной системы, на которую будет смонтирован вентилируемый фасад.

Шаг установки анкерного кронштейна рассчитывается в зависимости от площади здания и несущей нагрузки. Обычно дилеры метизных компаний обладают всей необходимой информацией, но если имеется проект, то шаг установки кронштейнов указывается в обязательном порядке.

По окончании работ по установке кронштейнов производится монтаж минеральных плит. Минплита служит тепло- и звукоизоляцией здания. Монтаж производится следующим образом — минеральная плита предварительно протыкается несущим кронштейном, таким образом повисая на нем строго горизонтально — впритык лист к листу.

Если шага кронштейна не хватает для закрепления на нем плит, то производится крепление пластиковыми дюбель-гвоздями

Важно обратить внимание на тот факт, что подобное крепление является предварительным (для ускорения производства работ). Основное крепление к стене производится пластиковыми дюбель-гвоздями из расчета 3–5 штук на м 2 площади

При монтаже минеральных плит не допускаются их замятие и щели шириной более 3–5 мм. Если проектом предусмотрено два слоя минеральных плит, то каждый слой закрепляется дюбель-гвоздями отдельно. При двухслойном монтаже минеральные плиты следует располагать таким образом, чтобы швы первого слоя перекрывала минеральная плита второго слоя.

После завершения работ по устройству утепления здания монтируется второй слой полимерной пленки — это гидроизоляция. Для этой цели можно применить «Изоспан А». Благодаря уникальной двухслойной структуре эта пленка не только защищает утеплитель от внешней влаги, но и выводит конденсат из намокшего материала. Монтаж «Изоспана А» осуществляется по той же технологии, которая описана ранее при монтаже «Изоспана В».

Пошаговая инструкция для монтажа профлиста на фасад дома своими руками

Устройство вентилируемого фасада простое, но монтаж осуществляется с соблюдением технических нюансов. Суть облицовки заключается в том, что между профлистом и основанием должен оставаться воздушный зазор. Его толщина обычно не превышает 3 см, но такое обустройство фасада дает возможность воздуху циркулировать. При этом на основании не накапливается лишняя влага.

Технология монтажа состоит из таких этапов:

Разметка. На поверхности фасада нужно нарисовать точки размещения кронштейнов. Шаг между ними не должен превышать 80 см. Вблизи оконных и дверных проемов этот показатель уменьшают до 60 см. От углов здания лучше отступить 20 см. После разметки можно подсчитать, сколько материала и крепежных элементов потребуется для облицовки здания. Теперь при помощи дрели просверливаются отверстия под анкера и кронштейны. Их глубина составляет 8-10 см.
Установка крепежей

Во время монтажа кронштейнов важно использовать полиуретановую прокладку, которая предупредит появление мостиков холода, разрушение стены. Для установки одного кронштейна понадобиться 2 анкера.
Монтаж теплоизолятора

Для этого используются дюбели. В качестве утеплителя можно использовать жесткие материалы (пенопласт) или минераловатные плиты плотностью 80 кг/куб.м. Крепить их следует в каждом углу и в центре. Не стоит применять рулонные материалы, так как под воздействием собственного веса со временем они сползут вниз.
Крепление ветрозащитной мембраны. Она должна обладать огнезащитными свойствами. Монтаж осуществляется снизу вверх с нахлестом в 10-20 см. Так, влага не будет попадать на теплоизоляционный материал. Для крепления применяются дюбели. Вертикальные полотнища тоже должны укладываться с нахлестом в 10 см.
Фиксация обрешетки. Для ее изготовления подойдет металлопрофиль, который крепится на кронштейны. Во время монтажа важно постоянно использовать строительный уровень. Для того чтобы профиль не повело, его нужно зафиксировать при помощи струбцины, которая снимается после того, как все крепежи будут зафиксированы. После установки вертикальных планок крепятся горизонтальные. Их монтаж не представляет труда.
Фиксация профлиста. Полотна прикручиваются внахлест в 0,5 волны при помощи саморезов. Если нужно обеспечить высокий уровень жесткости конструкции, то крепежи нужно устанавливать часто. Оптимальный шаг — через волну. Во вертикали расстояние между саморезами составляет 60 см.

В последнюю очередь осуществляется установка доборных элементов, отливов.

Что такое вентилируемый фасад?

В двух словах – это навесной фасад. Свое название он получил из-за того, что между утеплителем (наружной стеной) и облицовкой специально оставляют зазор, через который и осуществляется вентиляция.

Именно в силу циркуляции воздуха между стеной или утеплителем и навесной конструкцией, происходит удаление конденсата. Это обстоятельство позволяет фасаду «дышать», делает его паропроницаемым.

Устройство вентфасада является гарантией долгой службы стен здания. Постоянное удаление влаги с поверхности стены, утеплителя и облицовки спасает их от пагубного воздействия воды, которая является злейшим врагом любой системы утепления.

Несколько важных советов от профессионалов

• Осуществлять монтаж профлиста на обрешетку следует исключительно по отвесу;
• Крепить профлист на обрешетку следует при помощи саморезов с прессшайбой и резиновой прокладкой. Делать это нужно по нижнему ребру. Шаг крепления – через 1 ребро;
• Добиться лучших эстетических качеств облицовки можно, если крепить саморезы строго по одной горизонтальной линии. Для этого можно отчертить линию мелом по уровню или натянуть веревочку.

Полезные мелочи

• Профлист монтируют строго по отвесу.
• Саморезы крепят его к профилю в нижней части волны. Шаг — через одну волну.
• При больших ветровых нагрузках практикуется монтаж обрешетки из профилированной тонкостенной трубы.
• Чтобы все саморезы расположились строго по горизонтали — натяните поперек профиля нитку и ориентируйтесь по ней.

Мы описали монтаж с вертикальным расположением волны. Однако ничто не мешает закрепить его горизонтально.

Красивые примеры

Дома, отделанные профнастилом, встречаются сегодня все чаще.

• Одним из вариантов преображения дома может стать металлосайдинг «под бревно». Объемные профлисты, имитирующие бревно по фактуре и цвету, являются выгодным, практичным и универсальным решением. Издалека дом выглядит как классическая деревянная постройка, при этом не нужно искать способы решения таких проблем, как плесень и насекомые.
• В качестве фасадной облицовки можно выбрать и другой вариант. Имитация кирпича или просто цветное оформление могут придать зданию солидный и «дорогой» вид.

Фасады из профилированного листа – изготавливаем вентилируемый фасад из профнастила

Введение

Профнастил (также профлист, профнастил) – профилированные листы из тонколистового проката толщиной от 0,35 до 1,2 мм, с разной высотой гофра от от 6 мм до 260 мм, в зависимости от типа профиля. Изготавливается методом холодной прокатки на автоматических профилирующих линиях. При изготовлении его профилируют (придают волнистую, трапециевидную и другие формы) для повышения жесткости. Профнастил может быть изготовлен из оцинкованной стали или с защитным покрытием, например, полимерным.

Описание технологии монтажа вентилируемого фасада

Закончив работы по утеплению здания и его парогидроизоляции, приступаем к монтажу подвесной системы, на которую будет крепиться металлопрофиль.

В первую очередь проверяются опорные кронштейны – важно, чтобы они находились в одной плоскости по всей площади стены. Обычно для этой цели используют капроновую нить или толстую леску, которую закрепляют по углам стен на заранее вымеренных скобах. Выступающие за плоскость полки спиливаются болгаркой.

Далее приступаем к установке Г-образных направляющих (могут располагаться как вертикально, так и горизонтально). Г-образные направляющие изготовлены из оцинкованного металла, который для защиты может быть дополнительно окрашен.

Направляющие вставляются в специальные пазы на полках кронштейнов подшипников. Направляющие крепятся к кронштейнам с помощью заклепок или винтов металл-металл. В местах стыков направляющих необходимо оставлять компенсационный шов 10 мм, то есть направляющие не должны плотно прилегать друг к другу.

После установки направляющих приступайте к монтажу профилированных листов. Листы крепятся к подсистеме шурупами металл-металл. Саморезы подбираются с головкой в ​​цвет фасада и должны иметь шайбу с прокладкой, которая предотвратит проникновение влаги внутрь.

После завершения работ на вентилируемом фасаде при необходимости устанавливаются откосы на окна с внешней стороны здания.

Уход за вентилируемым фасадом из металлических профилей минимальный:

1. Благодаря антистатическому полимерному покрытию на нем практически не оседает пыль.
2. Если листы застряли, их очень легко заменить.
3. Царапины можно закрасить подходящим цветом.

Кровельные и стеновые профили с глубиной профилирования 10, 20, 45 и 57 мм выпускаются трапециевидной формы. Применяются для обустройства крыш, вентилируемых фасадов. Профнастил заказывается на длину, указанную заказчиком. Изготавливаются из оцинкованной стали (толщиной 0,5мм, 0,7мм), а также из оцинкованной стали с полимерным покрытием (толщиной 0,5мм).

Для обшивки стен фасадов, а также внутренних поверхностей помещений применяется стеновой профнастил ПС-8, ПС-10 и ПС-20, данные профили не имеют капиллярного канала и этим обеспечивается взаимозаменяемость из профильных частей.

Для крепления пластин профнастила, которые вкручиваются в прогиб волны профиля, рекомендуется использовать саморезы (4,8×38). В качестве рабочего инструмента используйте электрическую или аккумуляторную дрель с храповым механизмом. Расход саморезов в среднем 6 шт на 1м2. По гребню и карнизу саморезы вкручивают в прогиб каждой второй волны профиля, посередине плиты – в каждую доску обрешетки. Боковой нахлест закрепляют шурупами или заклепками, с шагом до 1 м для стеновых профилей и до 0,5 м для кровельных профилей. При монтаже кровельного профнастила необходимо следить за исправностью дренажной канавки.

В конструкции утепленных фасадов используются дополнительные промежуточные уголки, которые предназначены для выравнивания поверхности стены и дальнейшего крепления Z-профиля, обеспечивающего пространство для заполнения утеплителя. При устройстве вентилируемо-утепленного фасада профнастил крепится к дополнительному маленькому Z-профилю, который создает пространство для вентиляции (см. рисунки). Шаг размещения горизонтального несущего Z-профиля устанавливается по расчетам в зависимости от нагрузки и геометрических размеров Z-профиля, а также габаритных размеров применяемого утеплителя, максимальный шаг L=1м. (см фото)

Технический лист по монтажу профнастила

Одна из конструкций для крепления стенового профнастила, а также вид на парапетную часть здания показаны на рисунке. Это один из возможных вариантов устройства стенового ограждения с существующей несущей стеной. Типовые узлы примыкания профиля аналогичны узлам примыкания металлочерепицы и показаны на рисунках. Крепить профнастил можно как горизонтально, так и вертикально, при этом изменится только направление и конфигурация промежуточных планок.

При проектировании и монтаже забора необходимо учитывать, что стоимость 1м2 профнастила ограждающей конструкции будет состоять из:

1. Стоимость внутреннего забора, профиля (если он используется как внутренний забор). 2. Пароизоляция. 3. Эффективная изоляция. 4. Водозащита крыши, ветрозащита стены. 5. Наружное ограждение из кровельного или стенового профнастила. 6. Элементы крепления (винты). Вид представленного забора на уровне цоколя будет выглядеть более эстетично, если на границе с цокольным этажом будет установлена ​​цокольная планка, при отсутствии цоколя профиль профнастила может опираться непосредственно на дно отмостку, но для этого она должна иметь ровную поверхность. 9№ 0006

На рисунке показан фасад утепленного здания и указаны места установки составных планок. Детали узлов примыкания и конфигурации планок показаны в разрезах.

На разрезе 1-1 показан монтаж верхней и нижней ламелей окна, рассмотрен случай кирпичной несущей стены, эти рейки могут иметь различную конфигурацию и размеры полок, отличные от указанных на схеме , это связано с разной конструкцией здания и его частей.

Когда ламели проходят вокруг дверных проемов, используются те же конфигурации ламелей с собственными размерами полок.

Фасадный профнастил подходит для облицовки различных зданий. Информация, представленная на ресурсе, подскажет, как обшить дом профлистом. Профлист для фасада можно использовать как с утеплителем, так и без него. Обшивка дома металлопрофилем стоит недорого. Это дешевый, но очень практичный строительный материал. Фасад из профнастила не выгорает на солнце, имеет высокий уровень механической прочности, прост в монтаже.

При его установке снижаются потери тепла, что очень важно с учетом постоянного удорожания энергоносителей.

Обшивка профнастилом – преимущества данного вида отделки

Дом обшитый профнастилом

При обшивке дома особое внимание уделяется качеству строительного материала. Профнастил применяют для ограждений, отделки фасадов и крыш, строительства быстровозводимых конструкций (ангаров и навесов).

Профнастил востребован, потому что:

• материал легко чистится, не впитывает пыль;
• гофра имеет аккуратный, презентабельный вид;
• достаточно прочный, упругий;
• имеет приемлемую цену; строительный материал
• легко подвергается различным манипуляциям; Лист стальной
• , покрытый защитным полимерным слоем, устойчив к выцветанию, ржавчине, перепадам температур, ультрафиолетовому излучению;
• возможность применения теплоизоляционных плит различной толщины;
• профнастил отлично переносит повышенную влажность при соблюдении технологии монтажа на примере подкровельного пространства;
• поверхность здания не требует дополнительного выравнивания и облицовки, обработанные листы становятся «лицом» фасада; строительный материал
• дает большие возможности для реализации дизайнерской фантазии; Профлист
• – это экономичный вид отделки дома.

Учитываем нюансы

• Поверхность сильно нагревается под лучами солнца, поэтому в жаркие солнечные дни работать со строительным материалом необходимо крайне осторожно.
• В местах повреждения защитного слоя при нарушении технологии резки профнастила со временем возможна коррозия металла.
• Для хорошей вентиляции рекомендуется оборудовать систему пароизоляции. Этот элемент позволит беспрепятственно удалять скопившийся конденсат. Отсутствие воздушной прослойки действует разрушительно на здание, создает условия для размножения внутри него плесени и грибка. Между утепляющим слоем и профнастилом создается воздушный зазор.

Подконструкция вентилируемого фасада

Выполнение работ

Фасад из профлиста: критерии выбора материалов

Популярность этого материала в строительстве заборов, крыш, облицовки фасадов обусловлена ​​его эстетичностью, доступная стоимость и высокое качество. В этой статье рассказывается, как обшить фасад дома профлистом, по каким критериям подбирать материал, какие нужны инструменты и т. д.

Основными критериями при выборе профнастила являются:

• Маркировка;
• Цвет изделия;
• Высота профиля.

Фасад гаражного бокса из профлиста

Для каждого участка наносится своя маркировка профлиста. Отделка фасада дома профлистом производится строительными материалами категорий С8, 10, 20, 21, толщиной не менее 0,5 мм. Длина листов выбирается по заказу и варьируется от 8 до 12 м. Для обшивки наружных стен дома необходимо купить оцинкованный профлист, обладающий повышенной прочностью и устойчивостью к ультрафиолетовому излучению и механическим воздействиям. Различают такие виды покрытий, как:

• Полиэстер;
• Пластизоль;
• Полиэстер матовый;
• Органическое покрытие Granite®HDX.

Для монтажа вентилируемых фасадов используются маркировочные листы С20 и 21. Они рассчитаны на большие нагрузки. Следующий параметр, который учитывается при выборе профлиста, – это ширина пазов. Функция канавок заключается в отводе лишней влаги.

Как подготовить поверхность и нанести разметку

Обращаем внимание на поверхность. Придаем идеально чистое состояние. Любое расслоение можно устранить обычными строительными инструментами. Стена тщательно грунтуется консистенцией глубокого проникновения с помощью кисти.

Маркировка наносится на хорошо просушенный самолет. Необходимо следить за тем, чтобы линия установки была максимально параллельна горизонту. Перенос точек на другие поверхности осуществляется с помощью гидравлического уровня. В итоге точки соединяются с помощью капроновой нити. Наносится размер и метки соединяются в одну линию. Конечным результатом должны стать правильные линии установки.

Как сделать разметку

Внимание! Низ отделочных фрагментов упирается не в землю, а в отмостку. Его может и не быть, тогда придется делать отсыпку из щебня, заливать массу цементным раствором.

Как собрать каркас для обшивки дома профнастилом

Каркас для обшивки дома профнастилом

Каркас изготавливается из деревянных брусков (предварительно обработанных антисептиком) или Z-образных профилей. Последние детали пользуются спросом, так как обеспечивают отличную циркуляцию воздуха между утеплителем и материалом облицовки. Также вам понадобятся кронштейны.

Оптимальной системой крепления являются специальные дюбеля. В плоскости сверлом делается отверстие и выполняется соединение.

Внимание! Саморез покупается на пару миллиметров больше от сечения отверстия пластикового дюбеля. Только в этом варианте можно говорить о надежном креплении.

Принцип крепления профиля к плоскости

1. Профнастил отрезается по необходимому размеру и крепится по исходной линии.
2. Обвязка производится по нижнему и верхнему контурам. Для крепления поперечного профиля леску натягивают по диагоналям обвязки.
3. По толщине утеплителя по высоте крепится поперечный профиль. Следите за тем, чтобы материал после манипуляций не менял своих геометрических форм. Небольшой зазор обеспечит хорошую циркуляцию воздуха.
4. Далее следует пароизоляция и монтаж теплоизоляционного материала. Пленки нарезаются до определенного размера и внахлест не менее 5 сантиметров.
5. За гидробарьером следует утеплитель, который крепится специальными «грибками».

Обшивка фасада профнастилом

Как сделать расчет на утепление при обшивке дома профнастилом

Важно рассчитать количество стройматериала.

Для этого необходимо учесть ряд факторов:

• определить площадь поверхности. Если длина стен 6 и 5 метров, а высота 3 метра, то площадь поверхности будет (6х3) + (5х3) = 33 метра. Полученное число умножается еще на 2 и получается 66 квадратных метров обрабатываемой поверхности;
• из общего количества необходимо вычесть элементы оконных и дверных проемов. Измеряется высота и ширина каждого проема. Затем ширина умножается на высоту, и суммируются значения. Получается идеальная отделочная зона;
• рассчитана площадь профлистов. Полученная сумма профиля увеличивается на 15% (компенсационные затраты).

Утепление дома снаружи

Плюсы и минусы

Большое количество преимуществ этого материала объясняет растущий потребительский спрос.

• Выпуклые ребра обеспечивают равномерное распределение нагрузки, что делает профнастил одним из самых прочных материалов, выдерживающих даже серьезные механические воздействия.
• Для наружной отделки дома не требуется профессиональное оборудование или особые навыки, ведь технология монтажа очень проста.
• На данный момент существует большое количество расцветок профлистов, а также варианты покрытий, имитирующих разные натуральные материалы. Форма и цвет подбираются по индивидуальным требованиям заказчика.
• Герметичность, защита от внешних воздействий окружающей среды, таких как дождь, град, снег.

• Огнеупорность.
• Стойкость к резким колебаниям температуры (от -50°С до +120°С).
• Экологическая безопасность.
• Возможность обшивки без стыков.
• Низкая стоимость по сравнению с другими строительными материалами.
• Срок службы около 50 лет.

Однако, несмотря на большое количество преимуществ, в процессе эксплуатации выявляются некоторые недостатки, которые могут испортить общее впечатление .

• Профнастил способен выдерживать высокие нагрузки, но незначительные повреждения могут нанести вред материалу. Образовавшиеся царапины снижают внешний вид.
• Во время дождя и града материал усиливает шум, доносящийся с улицы.
• Профилированные листы сильно нагреваются на солнце, что может привести к ожогам при соприкосновении с материалом.
• Повреждение при транспортировке может способствовать возникновению ржавчины.

Очень важно при выборе уделить достаточно времени изучению качества материала. Самые дешевые или очень тонкие вещи долго не прослужат.

Как крепить профнастил

Монтаж профлиста – это его фиксация к каркасу.

Оцинкованным саморезом с резиновой прокладкой крепится гофра с шагом 35 см. Саморезы для профнастила имеют резьбу и специальный наконечник в виде сверла. Обычно их производят из высокопрочной легированной углеродистой стали марки С1022 с финишным цинковым покрытием. Конструкция саморезов с таким наконечником позволяет крепить их к каркасу без предварительного сверления отверстий.

Так саморезы для профнастила диаметром 4,8 мм могут сверлить металл толщиной 2,5 мм.

Прорезиненные прокладки защищают полости строительного материала от влаги.

Листы всегда укладываются с нахлестом 5 см. При резке металла заусенцы удаляются, чтобы не резать.

Дополнительные элементы крепятся по всему периметру дома (углы, двери, окна). Тогда здание приобретает законченный и аккуратный вид.

Внимание! Пробойник и гвозди использовать нельзя.

Крепление профнастила саморезами

Виды фасадов

Профнастил может использоваться для отделки фасадов двух видов:

• сэндвич-панели
• вентилируемые фасады
90 109

Сэндвич-панели представляют собой конструкцию, состоящую из два слоя профилированных листов, между которыми размещен утеплитель. Сфера применения таких конструкций – промышленные здания, крупные гражданские объекты – торговые центры, бассейны, спортивные комплексы и так далее.


Устройство сэндвич-панелей

Вентилируемые фасады из профлиста имеют несколько иную конструкцию. При их обустройстве утеплитель крепится к стене здания, профилированный материал устанавливается на металлические каркасы. Эти конструкции смело можно назвать навесными фасадами. Их особенность в небольших зазорах, которые остаются между профнастилом и утеплителем, через них циркулирует воздух. Благодаря этому для утепления можно использовать материалы с минеральными и базальтовыми волокнами – они не воспламеняются, и в этом их основное преимущество. Правда, при намокании такие материалы снижают свои теплоизоляционные характеристики. Но эту проблему полностью решают вентилируемые зазоры, через которые удаляется лишняя влага.

Вентилируемые фасады начали использовать около 30 лет назад. Их можно выполнять из многих строительных материалов. Но все же наибольшую популярность приобрел именно профнастил: характеристики у него неплохие, а цена в разы меньше других материалов.

Для обустройства фасада из профнастила чаще всего используется материал с маркировкой С10, имеющий полимерное покрытие. Цена на такой материал колеблется в пределах 250-340 рублей за квадратный метр и зависит от того, какой толщины лист вы хотите приобрести. Кстати, еще одним преимуществом профнастила является его относительно небольшой вес, что позволяет легко транспортировать профилированные листы и поднимать их на крышу.

Обшивка фронтона дома

Фронтоны являются продолжением пролетов стен на концах строения. Фрагменты располагаются между скатами крыши. Небольшой вес профилированного материала снижает нагрузку на несущую конструкцию здания, на фундамент.

Монтажные работы выполняются индивидуально. Листы крепятся саморезами по железу. Необходимо использовать строительные леса и ремень безопасности.


Обшивка фронтона дома

Преимущества профнастила для фронтона:

• широкая цветовая гамма полимерного покрытия;
• удобный резак;
• процесс покрытия прост;
• легкая замена поврежденной части листа;
• благодаря небольшому весу обшивку проводят даже для каркасных зданий; Листы
• легко режутся;
• Простота ухода за профнастилом.

Смотрите также статью “Как правильно обшить фронтон сайдингом”

Расчет материала для монтажа

Площадь фронтонов тщательно определяется с учетом их геометрических форм. Площадь оконных проемов не учитывается. Определяются необходимые дополнительные элементы. Это обрамляющие, водосточные, угловые. Саморезы вкручиваются на максимальном расстоянии одного метра.

Установка

Лист крепится к подготовленным деревянным реечным каркасам. Их необходимо предварительно обработать специальным антисептиком против гниения материала. Качественно собранные деревянные рейки или кронштейны в единый каркас сделают фасад вентилируемым.

К утеплителю крепится ветрозащитная пленка. Фасад закрывается на финише. Фронтон последний.

Алгоритм действий:

1. Гофра вырезается по дополнительно созданным шаблонам.
2. Крепление начинается с нижнего угла.
3. На максимальном расстоянии один метр листы укладываются внахлест.
4. Саморезы крепятся к заранее подготовленному отверстию в прогибе листа.
5. Между стеной и листом внешней обшивки оставляют зазор 5 мм для металлического уголка бокового элемента.

Тенденция профнастила может быть разной, однако сегодня широко распространено горизонтальное направление. Закрытие фронтона дома профнастилом – завершающая процедура строительства. В результате объект принимает законченный вид. Часто для облицовки используется тот же отделочный лист, что и для фасада. Монтажные работы просты и не требуют специального оборудования, привлечения высококвалифицированного персонала.


A.1 Технический лист Вентилируемый фасад – Bruag Design FACTORY AG – Каталоги в формате PDF | Документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Вентилируемый фасад CELLON® classic, полосы Технический паспорт планирования, конструкции и исполнения

Технический паспорт | Вентилируемый фасад Содержание Общая информация Материал Форматы панелей Передача данных для заказов Инструкции по хранению и очистке Инструкции по резке и сверлению Крепления Расстояния крепления Крепежи Скрытый монтаж с помощью клеевых систем Подконструкция Деревянная подконструкция Металлическая подконструкция Угловые и переходные профили Угловые конструкции Угловые профили Строительные решения Фасадные конструкции Детали окон Детали основания Соединения для плоских крыш Соединения для скатных крыш

Технический паспорт | Вентилируемый фасад Общая информация Материал Наша панель CELLON® представляет собой панель из ламината высокого давления (HPL Compact или панель с твердым сердечником), состоящую из 70% целлюлозного полотна и 30% фенольной смолы.

Чрезвычайно атмосферостойкий и морозостойкий материал идеально подходит для наружных работ. Область применения: Толщина панели (вес): Класс реакции на огонь: установка вертикально на открытом воздухе (например, фасады, балконные перила) 8 мм (прибл. 12 кг/м²), 10 мм (прибл. 15 кг/м²) RF2, B1 (DIN 4102- 1), B-s1-d0 (EN 13501-1) Необработанные панели вырезаются по заданным размерам в соответствии с проектом…

Технический паспорт | Вентилируемый фасад Общая информация Передача данных для заказов При размещении заказа обратите внимание на следующее: Формат данных DWG / DXF Data Cadwork 2D или 3D Data Списки деталей в Excel (если отправляется только Excel без файла CAD, это может привести к дополнительной работе в наша подготовка к работе) Содержание данных и структура Панели нарисованы на отдельном слое Чертеж в масштабе 1:1 Измерение по крайней мере одной длинной и короткой стороны для проверки масштаба Отверстия (нарисованы в виде замкнутого круга), вырезы, и т.д. отмечены соответствующим образом Особые пожелания по группировке и/или.

..

Технический паспорт | Расстояния крепления вентилируемого фасада Однопролетное отверстие Ø 8 мм может быть начерчено непосредственно в файле DXF/DWG Фиксированная точка 5,5 мм может быть начерчена непосредственно в файле DXF/DWG (необходимо только для металлического основания). a Максимальное расстояние в соответствии с ветровой нагрузкой qek (ветровое давление или всасывание) Расстояние от скважины до края Горизонтальное расстояние от скважины Вертикальное расстояние от скважины Обратное преобразование: c (скорректированное) = b (макс.) / b (эффективное) x c (макс.) b (скорректированное) = c (макс.) / c (эффективн.) x b (макс.) Приведенные значения являются ориентировочными и не освобождают вас от необходимости иметь отношение к объекту…

Технический паспорт | Крепеж для вентилируемого фасада Деревянное основание Винт с полукруглой головкой Нержавеющая сталь A2 38 мм 4,8 мм 12 мм TX20 8 мм Материал: Длина: Номинальный диаметр: Диаметр головки: Приводы: Диаметр отверстия: Металлическая основа Винт с головкой под ферму Материал: Длина: Номинальный диаметр: Головка диаметр: Приводы: Диаметр отверстия: (самосверлящие с уплотнительной шайбой) Биметалл (нержавеющая сталь A2/сталь) 26 мм / 38 мм 5,5 мм 14 мм SIT® 25, TX 25 8 мм Вытяжная заклепка Материал: Длина: Номинальный диаметр : Диаметр головки: Приводы: Диаметр отверстия: Алюминий/нержавеющая сталь A2 8-13 мм 5,0 мм 14 мм Вытяжная заклепка. ..

Технический паспорт | Вентилируемый фасад Скрытый монтаж с помощью клеевых систем Альтернативой механическому креплению с помощью винтов или заклепок является приклеивание панели CELLON® подходящей клеевой системой. Клеевая система должна быть эластичной и поставляться квалифицированным производителем клеевой системы, одобренным для монтажа фасадных панелей. В зависимости от одобрения производителя клеевой системы панели CELLON® можно использовать как на деревянных, так и на металлических основаниях. Местные правила и стандарты испытаний для установки клея, одобрение проекта клеевой системой…

Технический паспорт | Клеевая система вентилируемого фасада с лентой z.B. Innotect Adhesal Project, DOWSIL™ 896 PanelFix, SikaTack® Panel (отчеты об испытаниях доступны отдельно) Панель CELLON® Двусторонняя клейкая лента Клей Металлический каркас Адгезивная система с мгновенной адгезией z.B. Bruag Easy-Fix ​​на металлическом основании 1 Панель CELLON® 2 Клей 3 Металлическое основание z. B. Bruag Easy-Fix ​​на деревянном основании 4 Панель CELLON® Резиновые опорные полосы из EPDM* Клей Деревянное основание * Специальные опорные полосы из EPDM-резины для клеевого монтажа на деревянном основании

Технический паспорт | Вентилируемый фасад. Подконструкция может быть деревянной или металлической. Материал и несущая способность должны соответствовать действующим стандартам. Ответственность за соблюдение статических и строительных норм лежит на обработчике. Деревянное основание Ширина обрешетки в области стыка Толщина обрешетки с открытыми горизонтальными стыками с закрытыми горизонтальными стыками L-профиль Горизонтальные стыки можно оставить открытыми. При этом вентиляционное пространство должно быть не менее 40 мм. (см. главу 1.16.1 Техническая информация 4 SFHF). Горизонтальные стыки можно закрыть профилями L или Z, для…

Технический паспорт | Металлоконструкция вентилируемого фасада Ширина профиля в области стыка Глубина профиля с открытыми горизонтальными стыками с закрытыми горизонтальными стыками L-профиль Горизонтальные стыки можно оставить открытыми. При этом вентиляционное пространство должно быть не менее 40 мм. (см. главу 1.16.1 Техническая информация 4 SFHF). Горизонтальные стыки можно закрыть, например, L- или Z-профилями. Можно использовать обычные алюминиевые или пластиковые профили. Спецификации конструкции Чтобы справиться с большим линейным расширением металлического основания, необходимо соблюдать следующие конструктивные меры: фиксированные точки…

Технический паспорт | Вентилируемый фасад Угловые и переходные профили Угловые конструкции Деревянное основание Металлическое основание Углы могут быть соединены встык или со стандартными угловыми профилями. Совместное должно быть запланировано с ок. 6 – 8 мм. Угловые профили Соединение встык Кубический угловой профиль Поперечный угловой профиль Обрезанный край Защитный профиль Водоотталкивающий профиль

Технический паспорт | Решения по строительству вентилируемого фасада Фасадные конструкции Алюминиевая консоль с деревянным каркасом Стена Алюминиевый кронштейн (без тепловых мостов) Изоляция Алюминиевый уголок Ветрозащитная планка Обрешетка Резиновые опорные полосы EPDM Панель CELLON® Алюминиевая консоль с металлическим каркасом Стена Алюминиевый кронштейн (без тепловых мостов) Изоляция Алюминиевый уголок Ветрозащитный экран Металлический профиль (например, Omega-, Z-, квадратный профиль) Панель CELLON®

Все каталоги и технические брошюры Bruag Design FACTORY AG

1. I. 2 Технический паспорт перегородок и элементов, разделяющих помещения

   16 страниц

2. I.1 Технический паспорт стеновых и потолочных панелей

   16 страниц

3. A.7 Технический паспорт Garden Design

   19 Страницы

4. A.6 Технический паспорт балконных перегородок и шкафов

   16 страниц

5. A.4 Технический паспорт раздвижных, складывающихся и затеняющих элементов

   15 страниц

6. Коллекция Design Collection для стеновых и потолочных панелей, перегородок и акустических решений

   33 страницы

7. Дизайнерская коллекция для перфорированных фасадов

   27 страниц

8. Дизайнерская коллекция для балконных балюстрад и лестничных перил

   44 страницы

9. Основной каталог Внешнее и внутреннее применение

   25 страниц

10. A.
