Монтаж винтовых свай – установка свайного фундамента подъем дома на винтовые сваи

В большинстве случаев занимает не более одного дня. Заказать или уточнить стоимость можно по многоканальному телефону в Северо-Западном Федеральном округе 988-20-58, также при подъеме двух и более домов вы приятно удивитесь узнав, что вас ждет подарок. Единственным минусом, который может стать не приятным сюрпризом будет увеличение цены в случае увеличения глубины погружения винтовых свай и применение дополнительных удлинителей, представляющих собой трубу с муфтой большего диаметра, которая приваривается встык сверху, выравнивается по уровню и место сварки прокрашивается. Наша компания будет рада помочь вам при выборе типа монтажа фундамента на винтовых сваях.



Работаем с 2004 года

Выполнено более 15000 объектов

Гарантия 10 лет

Собственные бригады строителей

Выезд специалиста на участок бесплатно

  Поднятие дома применяется во всех работах по реконструкции домов в части связанной с ремонтом фундамента:

• При полной замене блочного или бетонного фундамента, который по той или иной причине изменил свою геометрию в пространстве или угол наклона, что повлекло за собой такие распространенные проблемы как: (не закрывающиеся двери или окна, трещины на стенах, провалы в полах, сквозняки и неровность пола) подъем при этом необходим для отсоединения нижней части дома от основания для установки двутавровой балки под нижний венец.
• При замене деревянных перекрытий полов необходимо так же разгрузить несущую часть бруса или бревна при помощи домкрата и тем самым получить возможность безпрепятственного извлечения устаревших частей для последующей работы.
• При перемещение дома для укладки направляющих брусьев, по которым в последствии дом передвинется на другое место.
• И наконец при передвижке дома с помощью домкрата, в том числе необходим подъем, но при этом домкраты попарно располагаются под углом 45 градусов и при помощи гидравлической силы домкрата дом передвигается на относительно не большое расстояние, причем в этом случае удобно становится передвижка наискосок по любой траектории.





При монтаже ручным способом используется сила четверых человек с увеличением рычага до четырех метров в радиусе, что позволяет достичь крутящего момента равного четырем стам двенадцати килоджоулям. При установке свай с ограничением вращения, пользуемся моторизированным ямо-буром, для формирования предварительного отверстия в грунте, такой способ помогает увеличить глубину погружения при процедуре подъема дома.

  Монтажное отверстие винтовая свая закручена до полного обратного отказа что определено по состоянию монтажного отверстия в верхней части трубы. Важным показателем доведения до точки стопа является деформация монтажного отверстия, которое является как бы своего рода сигналом к не допущению деформации винтовой лопасти столба. И как следствие снижение несущих свойств опоры.

  Для увеличения рабочей длинны винтовой сваи используются надставки, представляющие собой трубу с муфтой более широкого диаметра, монтируются сверху и прокрашиваются. При установке использовались балки двутавр 180 мм винтовые сваи 108 мм 2500 мм с толщиной стенки 4 мм в количестве 6 штук работы по замене фундамента небольшого временного домика на даче заняли 8 часов. Торфяной грунт в поселке Дунай не стал помехой для дружной команды мастеров нашей компании при подъеме дома размером 5 метров на 4 метра были применены винтовые сваи 108 мм длинной 2500 мм швеллер П18 для усиления конструкции и снижения вибрации и балка двутавр 200 мм время работы 11 часов.


При строительстве нового свайного фундамента или укреплении существующего производят монтаж винтовых свай. Похожие на гигантские саморезы стальные трубки с острыми лопастями ввинчивают в грунт на заданную глубину. В зависимости от размеров труб, работают вручную или с помощью мощной техники.

Ручной ворот компактный, работает по принципу рычага с длинным плечом. 2-3 человека вкручивают металлическую трубу достаточно глубоко, что удешевляет работы по возведению фундамента гаража или небольшого дома. Работают с учетом характера грунта, если земля слишком плотная, лучше сразу подогнать машину с гидравлическим приводом.

Монтаж винтовых свай вручную возможен даже в очень ограниченном пространстве. Бывает незаменимым при возведении пристроек к уже построенным зданиям, добавлении опор в ослабевшие основания.

Во время монтажных работ важно:



• удерживать трубку вертикально;
• учитывать сопротивление почвы;
• соизмерять усилия с типом конструкции.

Более прочные литые опоры выдерживают большие нагрузки, чем сварные. Трубу крупного диаметра можно вкручивать со значительной силой. Если винт продвигается слишком туго, лучше обрезать верхнюю часть по достижении определенного усилия. На обязательно ввинчивать все трубки на одинаковую глубину. Ведь даже характер грунта часто различается в соседних местах на участке. Тем более, если строительство ведется на склоне, где по определению концы приходится обрезать.

Вкрученные опоры выравнивают по высоте, приваривая оголовки, и монтируют ростверк. Горизонтальные перекладины скрепляют конструкции в одно целое, не позволяют проседать отдельным опорам.

Монтаж винтовых свай под заказ

При кажущейся простоте, проведение работ следует поручать опытным профессионалам. От того, насколько правильно выполнен монтаж винтовых свай, зависит сохранность всей постройки, хранящейся там автотехники, или безопасность живущих в ней людей.

Профессиональные монтажники недорого закупают оптом качественные материалы у надежных поставщиков.

Располагают мощными спецмашинами на случай, если дело продвигается туго. Выполнение поставленных задач занимает минимум времени по сравнению с возведением фундаментов других типов. Под небольшую постройку ставят опоры за 1-2 дня. В течение недели формируют целые ленты и свайные поля под просторные усадьбы.







Посмотреть другие видео

Вам может быть интересно

---

• Монтаж винтовых свай
• Свайный фундамент в СПб
• Свайно винтовой фундамент​

Монтаж винтовых свай и установка свайного фундамента этапы возведения

Залогом добротного дома будет основательный фундамент. Он и обеспечит долговечность всей конструкции. Поэтому так важно установить основание, соответствующее проекту дома, особенностям рельефа местности и грунта. Установка фундамента необходима для того, чтобы не допускать перекашивания, оседания, препятствовать появлению трещин в стенах. На него ложиться весь вес дома, не только несущие конструкции, а плиты перекрытий, перегородки.

Почему лучше заказать у нас?

• 1Только высококвалифицированные мастера с многолетним опытом
• 2Кратчайшие сроки выполнения поставленых работ
• 3Более 1500 выполненых проектов по России

• 4Обеспечиваем самые низкие цены за счет собственного производства винтовых свай!
• 5Высочайщее качество продукции в соответсвии с действующими стандартами качества.
• 6Мы даем гарантии на все предоставляемые услуги.

Наши специалисты с радостью проконсультируют вас по всем возникшим вопросам. Для этого просто заполните форму обратного звонка.

Преимущества винтовых свай

•  Срок монтажа свайного фундамента в среднем – 1 день!
•  Установка фундамента в любое время года, в не зависимости от погодных условий.
•  Сваи обеспечивают высокую прочность и выносливость конструкции.
•  Безопасность, надежность и экологичность винтовых свай подтверждены сертификатами.
•  Сваи отличаются отличной сейсмоутойчивость
•  Установка в любой вид грунта, даже в заболоченные или обводненные.
•  Установка фундамента ведется бех ихменения рельефа местности и земельных работ.
•  Срок службы свай не менее 100 лет. Все сваи дополнително покрываются защитным составом.
•  Для конструкций на сваях не требуется дополнительной гидроизоляции
•  Забор на винтовых сваях не покосится и через 2-3 зимы.

Для основания выбираются только качественные, соответствующие нормам строительные материалы. У них должны быть высокие прочностные характеристики, устойчивость к температурным перепадам, влажности, антикоррозийные качества, пожаробезопасность. Таким параметрам соответствуют винтовые сваи. Основной профиль нашей компании – установкой винтовых свай, цена в Москве одна из низких. Гарантией прочного фундамента будет качественная работа высококвалифицированной строительной бригады, работающей с современным оборудованием. Установка винтовых свай – наше основное направление. На нашем производстве монтажом свай занимаются опытные специалисты.

Установка винтовых свай. Преимущества

При возведении одноэтажных домов, дач, бань, беседок и террас используются винтовые сваи, их устанавливают для закрепления берегов, склонов, при строительстве парковок.

Возведение объектов, где используется винтовой фундамент, монтаж производится за один день, имеет ряд преимуществ:

• Способ установки свай, ввинчивание, позволяет их использовать на зыбких грунтах. Лопасти конструкции равномерно утрамбовывают все слои почвы. Должную надежность фундаменту на болотистых, торфяных, песчаных почвах обеспечит только свайный фундамент.
• Укрепить ранее построенные сооружения можно, используя винтовые сваи, монтаж их поможет продлить срок эксплуатации.
• При монтаже не используется сложное оборудование, спецтехники, такая как краны, бетономешалки. Стоимость свай, работ в сравнении с монтажом ленточного или установкой плиточного фундамента на порядок ниже. Установка свайно-винтового фундамента монтажниками производится в сжатые сроки благодаря профессионализму и современным технологиям.
• Монтаж свай осуществляется на ограниченном пространстве, там, где близко расположены дома или другие конструкции, проходят коммуникации. Установка свайной конструкции позволяет сохранить ландшафт.

Установка винтовых свай. Какие проблемы могут возникнуть

Углубляясь в почву, сваи часто наталкиваются на определенные препятствия. Тут потребуются все знания и профессионализм монтажников, чтобы правильно установить сваи. Зачастую приходится изменять технологию.

При ввинчивании свая может не проходить глубже, так как на пути стал твердый материал. Часто встречаются камни, строительный мусор, или винт достиг зоны промерзания. В первом случае придется изменить месторасположения сваи, установка ее производится со смещением, если это возможно, или вытащить конструкцию и раздробить препятствие. Если свая дошла до уровня зоны промерзания и находится на глубине полутора метров, такой глубиной можно ограничиться. Промерзший грунт является отличной опорой.

Установка свайно-винтового фундамента требует тщательной подготовки площадки, чтобы в дальнейшем не возникло никаких осложнений. Весь строительный мусор вывозится, выкорчевываются деревья, кустарники, которые будут мешать установке свай, удаляется корневая система, трава, растущая на участке.

Антикоррозийное покрытие свай при ввинчивании может стереться. Для его сохранения поверхность свай, особенно лопасти, острие перед монтажом необходимо обработать особым составом, таким как битумная мастика.

Винтовые сваи, монтаж

После всех расчетов и сметирования бригада монтажников приступает к работам. Монтаж производится поэтапно.

1. Подготовительный этап. Специалисты определяют, какое количество свай необходимо, вид сваи (литые или сварные) и их размеры (диаметр и длина).

Количество свай рассчитывается от массы будущего строения, площади его основания, типа почвы. В среднем устанавливается одна свая на три метра.

Какие выбрать винтовые сваи, установку производить литых или сварных видов, заказать нестандартного типа, зависит от особенностей грунта, его изменения в период дождей, от глубины пролегания грунтовых вод.

Размеры зависят от типа грунта, зоны промерзания.

2. Проведение разметок и установка свай. На участке отмечаются места вкручивания свай. Первыми вкручиваются угловые винты, затем все, находящиеся по периметру. Последними устанавливаются внутренние. Вкручивание производится ручным способом или с применением техники. Ручная установка свайного фундамента – процесс физически трудоемкий. Качественно установить сваю смогут три человека. С твердым грунтом справится бригада из 4-5 рабочих. При работах важно следить за уровнем, прекосы ввинчивании недопустимы.

3. Бетонирование. Монтаж свай включает процесс бетонирования, при котором в сваи засыпается пескоцементная смесь. Это полностью предотвратит коррозию металла.

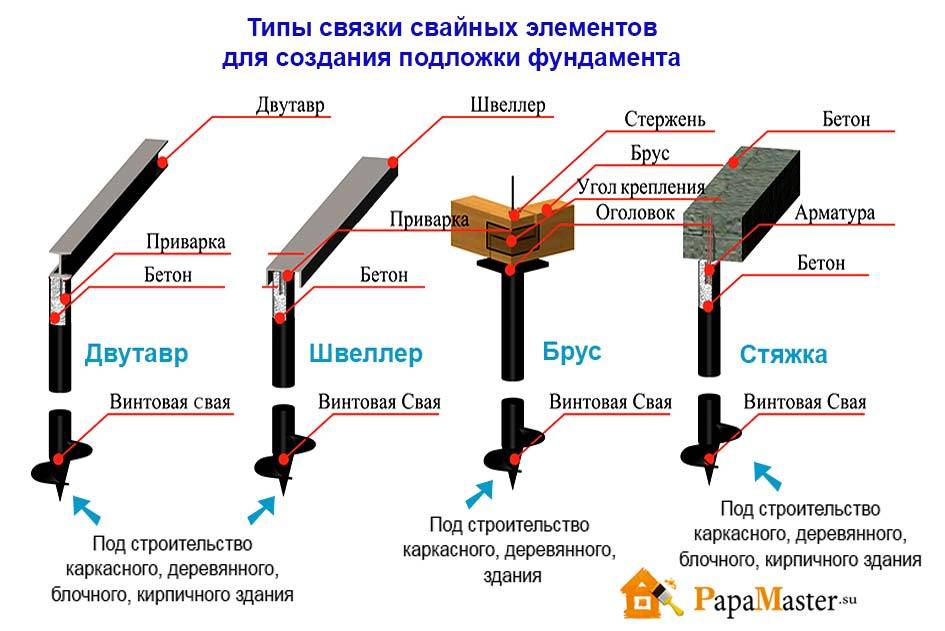

4. Обвязка. Если высота свай выше 60 см, необходимо выполнить обвязку. Используется для этого брус или швеллер.

Монтаж свайно-винтового фундамента несложен, но требует большой точности и знания технологии. Общая стоимость материалов, работ при таком виде фундамента значительно ниже, чем затраты на ленточный или плиточный виды. У нас вы сможете заказать в необходимом количестве винтовые сваи, монтаж их осуществит наша бригада. Собственное производство позволяет изготовить винты по индивидуальному заказу, соответствующие всем нормативам и стандартам.

Наша бригада произведет монтаж винтовых свай за короткие сроки. Опыт, профессионализм наших монтажников, использования современного инструмента позволяют в сжатые сроки установить винтовой фундамент.

Наш профиль работы – изготовление свай, подготовка и установка винтовых свай, цена в Москве будет вполне доступной.

Способы устройства свайных фундаментов

🕑 Время чтения: 1 минута

Процесс и способы устройства свайных фундаментов являются не менее важными факторами, чем процесс проектирования. Способы устройства свайного фундамента – свайным молотком и бурением механическим буром. Во избежание повреждений свай при проектировании следует тщательно выбирать методы установки и оборудование для установки. Если монтаж производить с помощью сваебойного молота, то необходимо учитывать следующие факторы:
• Размер и вес сваи
• Сопротивление движению, которое необходимо преодолеть для достижения расчетного проникновения
• Свободное пространство и запас на площадке
• Наличие кранов и
• Ограничения по шуму, которые могут действовать в данной местности.

Состав:

• Методы забивки свай (вытесняющие сваи)
  • Метод забивки свай с помощью ударного молота
  • Забивка свай с помощью вибрации
• Методы бурения (неподвижные сваи)
  • Непрерывный шнековый бур (CFA)
  • Рассверливание
Методы забивки свай (подвижные сваи) 9 0004 Способы забивки свай можно разделить на следующие категории:
1. Падающий груз
2. Взрыв
3. Вибрация
4. Установка домкратом (только для микросвай)
5. Струйная установка
Метод забивки свай ударным молотом Молоток, вес которого примерно равен весу сваи, поднимают в направляющей на подходящую высоту и отпускают, чтобы ударить по оголовку сваи. Это простая форма молота, используемая в сочетании с легкими рамами и пробными сваями, когда может быть неэкономично привозить на площадку паровой котел или компрессор для забивки очень ограниченного количества свай. Существует два основных типа отбойных молотков:
• Паровые или пневматические молоты одностороннего действия
• Сваебойные молоты двойного действия
Пар одностороннего действия или сжатый воздух представляют собой массивный груз в виде цилиндра. Пар или сжатый воздух, поступающий в цилиндр, поднимает его вверх по неподвижному штоку поршня. В верхней точке хода или на меньшей высоте, которую может контролировать оператор, пар отключается и цилиндр свободно падает на ворсовый шлем. Сваебойные молоты двойного действия могут приводиться в действие паром или сжатым воздухом. Для этого типа молота не требуется сваебойная рама, которая может быть прикреплена к вершине сваи с помощью направляющих ножек, при этом свая направляется деревянным каркасом. При использовании со свайной рамой задние направляющие привинчиваются к молоту для зацепления с лидерами, и используются только короткие ножки-направляющие, чтобы предотвратить перемещение молота относительно вершины сваи. Молоты двойного действия используются в основном для забивания шпунтовых свай.

Рис. 1: Забивка свай с помощью молота

Забивка свай с помощью вибрации Вибрационные молоты обычно имеют электрический или гидравлический привод и состоят из эксцентриковых масс, вращающихся в противоположных направлениях внутри корпуса, прикрепленного к оголовку сваи. Амплитуда колебаний достаточна для разрушения поверхностного трения по бокам сваи. Вибрационные методы лучше всего подходят для песчаной или гравийной почвы. Гидродинамическая обработка : для облегчения проникновения свай в песок или песчано-гравийную смесь может применяться водоструйная обработка. Однако этот метод имеет очень ограниченный эффект в твердых и жестких глинах или любой почве, содержащей много крупного гравия, булыжника или валунов.
Методы бурения (неподвижные сваи)
Шнековый бур непрерывного действия (CFA) Оборудование состоит из подвижной базовой тележки, снабженной шнеком с полым стержнем, который закручивается в землю на необходимую глубину заделки пиллинга. Чтобы сформировать сваю, бетон заливается через шнековый шнек по мере того, как он извлекается из земли. Шнек оснащен защитным колпачком на выпускном отверстии в основании центральной трубы и вращается в земле вращающимся гидравлическим двигателем, установленным сверху, который работает на держателе, прикрепленном к мачте. При достижении необходимой глубины через полый шток шнека закачивается высокоудобный бетон, и под давлением бетона защитный колпак снимается. При вращении шнека в том же направлении, что и на этапе бурения, порода выбрасывается вертикально по мере того, как шнек выдвигается, и свая формируется путем заполнения бетоном. В этом процессе важно, чтобы вращение шнека и поток бетона были согласованы, чтобы избежать обрушения стенок отверстия над бетоном на нижнем пролете шнека. Это может привести к образованию пустот, заполненных грунтом в бетоне. Метод особенно эффективен на слабых грунтах и ​​позволяет устанавливать различные буронабивные сваи различного диаметра, способные проникать во множество грунтовых условий. Тем не менее, для успешной работы роторного шнека почва должна быть достаточно свободной от корней деревьев, булыжников и валунов и должна быть самонесущей. Во время работы шнеком поднимается вверх небольшое количество почвы, что поддерживает боковые напряжения в почве и сводит к минимуму образование пустот или чрезмерное рыхление почвы. Однако, если вращение шнека и продвижение шнека не совпадают, что приводит к удалению грунта во время бурения, что может привести к обрушению стенки скважины.

Рис. 2: Непрерывный шнековый процесс

Расширение Особенность буронабивных свай, которая иногда используется для того, чтобы использовать несущую способность подходящих слоев за счет увеличенного основания. Почва должна быть способна стоять открытой без поддержки, чтобы использовать эту технику. Жесткие и твердые глины, такие как лондонская глина, идеальны. В закрытом положении расширитель устанавливается внутри прямого участка ствола сваи, а затем расширяется в нижней части сваи, образуя расширитель, показанный на рис. 3. Обычно после установки и перед заливкой бетона человек, несущий клетку, опускается и осматривается ствол и нижняя часть сваи. Рисунок 3: а) Гидравлическое роторное буровое оборудование б) Шнековый бур непрерывного действия, в) инструмент для расширения в открытом положении

Этапы строительства свайного фундамента моста

под редакцией Редакция | ⛰Геотехническая инженерия

Вы знаете, что целью фундамента является передача нагрузки на почву. Фонды делают эту работу за нас. Но когда грунт под зданием не обладает хорошей прочностью, нормальное основание выходит из строя. Тогда мы обычно используем свайный фундамент.

Сваи опускаются ниже и находят прочный слой почвы. Он также использует поверхностное трение для улучшения несущей способности. Это также дает ограничивающий эффект для почвы. Следовательно, увеличивается прочность почвы.

Какие этапы свайного строительства

Свая востребована в качестве глубокого фундамента для различных сооружений. Для моста мы обычно отливаем опору моста над свайным фундаментом. Он поддерживает нагрузку за счет трения кожи и сопротивления торцевой опоры. Различные типы свай классифицируются в зависимости от материала, типа нагрузки и типа сопротивления. В этой статье мы поговорим о монолитном бетонном строительстве. Выделяют следующие этапы возведения бетонных свай,

• Маркировка
• Установка обсадной трубы
• Бурение скважины
• Очистка днища
• Установка армирующего каркаса
• Бетонирование
• Откалывание
• Выравнивание
• Армирование наголовника
• Центрирование
• Спиральное армирование
• бетонирование оголовка сваи

Читайте также: конструкция сваи, проверка качества бетона, показатели свойств грунта, инфильтрация

Обозначение

В первую очередь пытаемся выровнять сверлильный станок по центральной метке. После выравнивания мы обычно проверяем уровень по ватерпасу. Этот процесс поддерживает прямолинейность отверстия.

Вставка кожуха

После отметки точки сначала вставляем кожух. Эта обсадная труба поддерживает стенку скважины. Теперь, после этого процесса, мы можем начать бурение скважины.

Бурение скважины

Мы используем роторную буровую установку для бурения скважины, как правило, диаметром 1,2 м в случае опоры моста. В этом процессе мы продолжаем подавать бентонитовый раствор. Это решение удерживает стену на месте и предотвращает ее падение. Перед бурением мы обычно проводим тест на плотность бентонита, который должен быть около 1,9.0003

После процесса бурения производим очистку скважины. Этот процесс делает бетон более эффективным.

Армирующий каркас необходимо вставить вертикально в отверстие. Это очень критическая операция. Так как вес арматурного каркаса выше, и мы должны поддерживать правильное расстояние между арматурой и стенкой скважины.

Бетонирование сваи

Бетонирование осуществляется методом трем труб. Труба Треми показана на рис. Бетонирование производят от дна ямы. Поскольку бетон тяжелее воды в бетоне, он оседает. По мере бетонирования загрязненная вода начинает подниматься и, наконец, выходит из верхней части скважины 9.0165 . Минимальная марка бетона – М25, осадка – от 110 до 140 мм.

Откалывание

После бетонирования даем ему высохнуть в течение 28 дней. После достаточного периода отверждения бетонная свая готова до уровня земли. Теперь копаем до уровня отсечки. Обычно мы откалываем весь бетон выше этого уровня. Мы называем этот процесс дроблением бетона. Весь бетон выше уровня отсечки сколот; там остается только усиление.

Уровень

После откалывания бетона до уровня среза мы обычно выравниваем поверхность. После выравнивания поверхности мы обычно производим простой цементный бетон. Сверху заливаем бетон PCC.

Как было сказано в предыдущем пункте, на РСС укладывается арматура для ростверка. Предусмотрена вся верхняя, нижняя, боковая арматура согласно чертежу.

Центровка

После армирования оголовка обычно выясняем центр оголовка и делаем усиление опоры моста.

Бетонирование оголовка сваи

После этого процесса заливаем оголовок. После бетонирования мы даем ему высохнуть. Затем приступайте к отливке опоры моста.
