Установка сэндвич панелей — как крепить, чем резать, способы монтажа —

Содержание

Установка сэндвич панелей — как крепить, чем резать, способы монтажа

Монтаж сэндвич-панелей – весьма важный этап в строительстве здания, и настолько же ответственный. Важные нюансы здесь заключаются не столько в том, как крепить сэндвич панели, сколько в соответствии выполнения их монтажа технологическому процессу. От этого зависит и их срок службы, и энергетическая эффективность здания в целом.

Избегаем ошибок и промахов

Большое число ошибок при монтаже сэндвич-панелей связано с невнимательным, беглым чтением сопровождающей их проектно-монтажной документации, а ведь она зачастую содержит исчерпывающую информацию о панелях и соединительных элементах.

Но даже точное следование инструкции не может застраховать от некоторых ошибок при монтаже, а именно:

  • Металлические сэндвич-панели должны быть без повреждений и следов коррозии. В таком же состоянии должен быть и металлокаркас, на который будет производится крепление;
  • Если панели крепятся к деревянному каркасу, он должен быть пропитан антисептиками и инсектицидами;
  • Загрязненные сэндвич-панели нельзя очищать моющими средствами, содержащими щелочи, кислоты и абразивы;
  • Защитная пленка не должна находиться под воздействием прямых солнечных лучей. Ее также следует оберегать от растворителей;
  • Защитную пленку нужно снять с сэндвич-панелей не позднее полутора недель после монтажа, но в очень жаркую и очень холодную погоду делать это нельзя;
  • Нельзя ходить по сэндвич-панелям, ложить на их поверхность различные предметы и крепить к ним что-либо.

Как правильно поднять и установить панели?

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Одна из форм исполнения вакуумного подъемника

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

  • Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
  • Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

  • Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали. Стыковка под другим углом может привести к деформации замков;
  • Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится.

Будем резать. Только чем?

Резку панелей необходимо производить строго по горизонтали. Контроль горизонтальности линий предстоящего разреза проводится с обеих сторон панели строительным уровнем. Вначале разрезается металл, затем – утеплительный слой.

При использовании болгарки в месте разреза возникает высокая температура, которая может привести к возгоранию утеплителя. Кроме того, перегретый металл теряет свою коррозионную устойчивость, поэтому для резки сэндвич-панелей используются только дисковая или ленточная пила по металлу либо электролобзик. В качестве исключения и только при незначительных объемах работ допускаются электроножницы по металлу.

С панелями, где в качестве оболочки применяется дерево или ПВХ все проще – они режутся электролобзиком или обычной ручной пилой.

Крепи, но в меру

Крепеж для сэндвич-панелей выбирается с учетом вида конструкции и ее толщины. Как правило, для этого используются самонарезающиеся шурупы (саморезы).

Их длина – это сумма толщины панели, каркаса и компенсации высоты резиновой шайбы (5 мм). Последняя обязательна для использования с саморезами – она не дает металлической головке повредить панель при вкручивании и герметизирует место крепления.

Правильное и неправильное крепление панелей

Панель длиной 6 м крепится шестью саморезами, длиной 4 м и меньше – четырьмя, длиной более 6 м – восемью. Саморезы крепятся шуруповертом с предварительно откорректированной силой затяжки.

При правильной затяжке шайба не деформируется и в то же время достаточно плотно прижата к металлу. Слишком тугая затяжка раздавливает шайбу, недостаточно сильная не обеспечивает герметичность крепления. Категорически недопустимой является косая посадка самореза.

Вертикальное и горизонтальное крепление

Крепление сэндвич панелей к металлоконструкциям может вестись в двух направлениях: вертикальном и горизонтальном. У обоих способов монтажа есть свои достоинства и недостатки.

Если этаж имеет небольшую высоту (от 3 до 6 м), применяется вертикальный монтаж. Панели при этом прикрепляются только к направляющим профилям пола и потолка, а между собой жестко соединяются. Создающаяся при этом целостная и крепкая конструкция избавлена от “мостиков холода” и не имеет тепловых потерь. При монтаже экономятся значительные средства, поскольку нет необходимости в подъемной спецтехнике и строительных лесах.

Правила вертикального монтажа сэндвич-панелей – закладка герметика ОБЯЗАТЕЛЬНА с обеих сторон

Однако без них не обойтись, если высота этажа больше 6 метров. Возможно, вместо лесов потребуется каретка для обеспечения на высоте фасадных работ. Все они, кроме того, немыслимы без применения автокрана. Дополнительных расходов требует и усиление металлокаркаса здания для предотвращения прогиба высоких панелей.

Уровень расходов при такой высоте стен можно уменьшить горизонтальным монтажом сэндвич-панелей. Они выкладываются одна на другую и прикрепляются краями к колоннам каркаса. При этом также образовывается сплошная обшивка. Однако для применения горизонтального монтажа необходимо, чтобы расстояние между колоннами каркаса здания было не более 6 метров.

Установка панелей горизонтально

При монтаже сэндвич-панелей должен применяться либо горизонтальный, либо вертикальный метод. Их сочетание недопустимо.

Посмотреть как правильно нужно монтировать панели можно на видео ниже:

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык.

При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

При вертикальном монтаже необходимо добиться как можно более плотного соединения замковой части панелей. Однако прижимать панели следует крайне осторожно, чтобы не повредить их. При горизонтальном монтаже плотность стыковки замковых частей обеспечивается их весом.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей.

Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Как крепить и устанавливать сэндвич панели: фото и видео инструкция

Монтаж панели

Сэндвич панели являются именно тем материалом, который применяется как для возведения нового сооружения, так и для утепления или реконструкции уже имеющихся. Но перед началом работы, нужно узнать не только что представляют собой сэндвич панели, но и как установить сэндвич панели.

Монтаж панели

Конструкция

Приобретая сэндвич панели, у вас есть несколько вариантов: приобрести уже готовые конструкции или смонтировать их непосредственно на месте возведения сооружения. Вариант поэлементной сборки является более дешевым, но займет больше времени, чем монтаж готовых конструкций. Главным преимуществом таких конструкций является их малый вес, что позволяет легко поднимать их на высоту.

Схема крепежа

Сэндвич панели состоят из трех слоев. В состав каждой конструкции входят две жесткие внешние плоскости и расположенный между ними утеплитель. С наружной стороны конструкция сделана из металла, ДВП, ПВХ или магнезитовых плит. Именно от верхнего покрытия зависит то, где будут использоваться конструкции и как установить сэндвич панели. К примеру, оцинкованное железо и металл отлично подойдут для каркасных сооружений и монтажа кровли. ДВП является отличным материалом для возведения дома, но он потребует дополнительной отделки. Что касается ПВХ, то этот материал наиболее подходит для внутренних откосов оконных проемов.

Очень важно знать, как монтировать сэндвич панели с утеплителем в виде минеральной ваты. Если не придерживаться определенных правил, то влага может очутиться внутри панелей и они прослужат короткий срок и потеряют такое важное свойство, как теплоизоляция. Очень важно применять герметики и нащельники, позволяющие провести отличную герметизацию.

Пенополиуретан является надежным утеплителем, не боящимся влажности и отличающимся долговечностью.

Сэндвич панели изготавливаются стеновые и кровельные. Поверхность первых может быть как гладкая, так и профилированная. Кровельные отличаются наличием двухстороннего профиля. Верхний слой такой конструкции изготавливается из оцинкованного железа. От стеновых конструкции отличаются устройством замка, что очень важно для кровли и не допустит попадания внутрь жидкости, как видно на фото. Но для этого важно знать, как собирать сэндвич панели.

Приобретая товар, обязательно изучите всю имеющуюся документацию, в которой должны быть указаны все характеристики конструкции, а также то, как крепить сэндвич панели. К примеру, важно знать, что для резки сэндвич панелей на окна стоит применять электролобзик, элетроножницы по металлу или ленточную или дисковую пилу по металлу. А вот о болгарке стоит забыть, так как она сильно разогревает металл, что может привести к последующей коррозии.

Что касается утеплителей, то важно знать, что минеральная вата и пенополистирол легко воспламеняются и для их возгорания достаточно одной искры.

Именно поэтому конструкции с таким наполнителем резать болгаркой категорически запрещается.

Немного о захватах

Для монтирования берутся вакуумные и механические захваты. Механическая конструкция позволяет поднимать панели лишь в горизонтальном положении. Вакуумные механизмы значительно ускоряют процесс монтажа, и они очень удобны, если вы знаете, как крепятся сэндвич панели. Вот только стоимость вакуумных захватов выше механических.

Лучше всего не тратить средства на оборудование, которые вы будете использовать разово, а взять его на прокат. Используя вакуумный захват, не забудьте убрать защитную пленку в зоне предполагаемого захвата. Всю пленку вы удалите лишь после окончания монтажа.

Захватив панель, ее нужно поднять на необходимую высоту, воспользовавшись лебедкой или краном, как показано на фото.

Весь монтажный процесс состоит из таких процессов, как подготовительный, установка каркаса, обработка деревянных элементов антисептиком, очистка от ржавчины металлических элементов и нанесение на них грунтовки, выполнение уплотнительной прокладки, наклейка полимерной ленты на элементы каркаса и заключительные работы. Стыки, откосы и углы необходимо защитить при помощи нащельников.

Монтаж

Для этого процесса вам потребуются ножницы по металлу, шуруповерт, скребок из дерева, ножовка с зубьями помельче, стропы и подъемы, панели, уровень, шнур, нащельники, саморезы и средство для герметизации:

  • На подготовительном процессе установки конструкций на крышу необходимо смонтировать стропилы из дерева с уклоном не более 7 градусов, как показано на видео;
  • При поднятии сэндвич панелей самое главное не повредить замок. Если нет захватов, то следует использовать мягкие стропы на поддоне. Помните, повреждение покрытия приведет к дальнейшей коррозии;



  • Следите, чтобы минеральная вата не выступала за замок, как показано на фото. Если это произошло, то излишки нужно соскрести;
  • Процесс монтирования начинается от конька крыши, куда и прикрепляется первая панель. Край конструкции должен быть выровнен по торцу сооружения;
  • Свес панели должен выступать на указанное в проекте расстояние;
  • Конструкция прикрепляется саморезами. Устанавливаются они на расстоянии 50 мм и устанавливаются под прямым углом. Смонтировав первый ряд, следует нанести уплотнитель на замки.
Подведем итоги

Очень важно знать, как устанавливать сэндвич панели видео об этом можно найти на просторах интернета. Внимательно ознакомьтесь с видом предлагаемой продукции, необходимыми материалами и инструментами. Следуйте всем советам по установке конструкций и у вас наверняка все получится.

Технология монтажа сэндвич панелей своими руками: видео инструкция

В последнее время, такой строительный материал как сэндвич панели пользуется все большей популярностью. Прочность здания, которое возводится, будет во многом зависеть от того, насколько правильно будет произведен монтаж. Инструкция как делать монтаж сэндвич панелей поможет вам в этом, а также позволит избежать некоторых ошибок. Обращать внимание нужно не только на качество панелей, но также и на крепежные детали и инструменты, которые понадобятся для строительства.

Процесс монтажа

Инструменты и материалы

Установку панелей лучше всего доверить профессионалу, который имеет за плечами большой опыт работы в данной сфере. Технология монтажа сэндвич панелей включает множество важных нюансов.

Для устройства сэндвичей потребуются следующие инструменты:

  • Уровень;
  • Механизм подъемного типа;
  • Шуруповерт;
  • Прижимное устройство;
  • Дрель;
  • Отвес;
  • Захваты;
  • Пила с мелкими зубцами.

Схема соединения

Для монтажа также понадобятся следующие материалы:

  • Панели;
  • Саморезы;
  • Герметик на основе силикона;
  • Минеральная вата;
  • Лента для уплотнения самоклеющегося типа;
  • Металлический уголок и профиль U-образной формы;
  • -Анкеры со специальной прокладкой.

Крепление

Панели сэндвич можно использовать не только для обшивки стен, но и крыш. Монтаж стеновых панелей сэндвич может быть выполнен в двух вариантах: в горизонтальном, а также в вертикальном. Возможен вертикальный монтаж сэндвич панелей своими руками.

Горизонтальный

Схема монтажа сэндвич панелей выглядит следующим образов:

  • Вначале необходимо подготовить основание для панели снизу. К цоколю фиксируем металлический уголок либо можно закрепить профиль U-образной формы. Для бруса из древесины это выполняется посредством саморезов, чей шаг составляет 50см. Заранее осуществляем отверстие для соединения в направляющих. Несущие на фундамент устанавливаются строго по уровню. Посередине панели и фундамента необходимо подготовить изоляционную полосу. Подойдет и полоса из минеральной ваты. Изоляцию можно раскатать в фундамент или уложить в паз панели, как показано на видео;
  • Самоклеящаяся лента для уплотнения монтируется по высоте каркасных колонн;
  • Посредством подъемного механизма, а также захватов сэндвичи монтируются на несущие таким способом, чтобы панель придавила весом слой изоляции. Количество захватов учитывается исходя из размеров толщины, а также длины сэндвича;
  • Установленный сэндвич приживается своими руками к колоннам посредством такого инструмента как струбцины.

Крепеж

После крепления необходимо выполнить следующее:

  • Если каркас изготовлен из металла, то крепить изделия к колоннам необходимо посредством специальных саморезом, которые подходят для металла;
  • Для деревянного каркаса сэндвичи фиксируются посредством саморезов для дерева. Саморезы нужно заранее засверлить своими руками;
  • В случае если каркас изготовлен из бетона, сэндвичи необходимо крепить своими руками посредством саморезов для бетона или специальных дюбелей;
  • Крепеж должен быть осуществлен на расстоянии не менее чем в 3см от края сэндвича. Таким же способом выполняется установка первого и других ярусов.

Нужно помнить о том, что вначале необходимо осуществить крепление стыковых панелей, а только после этого браться за нахлестные. И только после обшивки стен можно производить монтаж откосов из сэндвич панелей.

Вертикальный

Инструкция вертикального монтажа, можно сказать, аналогична с вышеописанной инструкцией. На стыковом месте смежных панелей необходимо обеспечить как можно большее усилие. Это затруднительно даже в том случае, если используются боле тяжелые и длинные сэндвичи. Для этого и потребуются прижимные устройства. Благодаря таким устройствам можно создать прочный замковый узел, особенно если производится монтаж оконных сэндвич панелей. Изделия категорически нельзя стыковать посредством воздействия каким-либо из ударных способов. Поддерживающие компоненты монтируются на цоколь здания. Между цоколем и панелью, если необходимо можно проложить пласт из минеральной ваты. Посредством отвеса проверяем вертикальность сэндвича. Далее изделие ставится на цоколь, приживается к прогонам и фиксируется посредством саморезов. Если используются прогоны из металла, то потребуется такой материал как самоклеящаяся лента.

Кровля

Монтаж кровельных сэндвич панелей производится в 3 этапа:

  1. Начальный этап заключается в фиксации первой панели. Если скат кровли имеет в длину больше 12 м, то кровельные элементы устанавливаются от свеса к коньку. Первая панель монтируется на прогоне по скату. Для установки потребуется грузовой подъемник, а для крепления используются саморезы. Выполняя все эти действия, необходимо следить за тем, чтобы не пострадало полимерное покрытие панелей. Также необходимо выполнить проверку положения сэндвичей. Первая панель должна быть монтирована под определенным уклоном и в верном направлении;
  2. Второй этап состоит в поперечной стыковке сэндвичей. Следующий сэндвич необходимо подрезать в его передней части с нижней стороны. Также необходимо удалить ненужный утеплитель. После этого сэндвич фиксируется к прогону. После этого выполняется расстроповка. После этого панели могут быть соединены в стыке поперечного типа;
  3. Третий этап заключается в соединении замкового продольного стыка. Нужно уделить внимание одному нюансу. Перед тем как произвести крепление, необходимо нанести герметик в замковый паз. Герметик должен быть на силиконовой основе. После этого можно соединить сэндвичи между собой.

Во время соединения сэндвичей нужно соблюдать следующие правила:

  • Между соединителем и кровлей должен быть угол в 5%. На кровле должна быть установлена специальная дополнительная площадка;
  • Панели подходят для крепления, независимо от того, в какой климатической или географической зоне он осуществляется. Однако есть один нюанс, на который важно обратить внимание – это темпера, которая обозначена на упаковке силиконового герметика. Если уплотнитель изготовлен из минваты, то лучше не осуществлять установку во время дождя;
  • Если панели монтируются с внешней стороны балок или ригелей, то ленту необходимо зафиксировать. Монтаж фасонных компонентов делается снизу-вверх. Для других компонентов можно выбрать любую последовательность.

Таким образом, соблюдение всех рекомендаций по установке и уходу приведёт к тому, что защиту и красоту дома на десятки лет обеспечит единожды произведенный монтаж сэндвич панелей.

Читайте также:

Монтаж и крепление стеновых сэндвич панелей своими руками: фото и видео инструкция

На сегодняшний день сэндвич панели на современном рынке пользуются довольно большим спросом. Это можно объяснить тем, что данный материал обладает довольно многими преимуществами. К тому же крепление и монтаж стеновых сэндвич панелей не представляет собой ничего сложного. Если использовать такой строительный материал, то можно значительно сократить время на постройку здания.

Схема крепления

Достоинства

  • Они обладают хорошими теплоизолирующими свойствами;
  • Благодаря стенам и перегородкам с небольшой толщиной, можно существенно увеличить полезную свободную площадь в здании;

Монтаж панелей

  • Сэндвич панели способны выдержать температурные перепады, и не восприимчивы к различным климатическим и погодным влияниям;
  • Такой материал имеет довольно привлекательный вид;
  • Технология монтажа сэндвич панелей позволяет использовать такой материал в любом типе местности;
  • Монтаж стеновых сэндвич панелей не занимает много времени.

Недостатки

Есть правда у такого материала и несколько минусов:

  • Панели, которые в длину достигают 7 метров, не могут нести значимую дополнительную нагрузку;
  • Такой материал покрыт полимерным слоем, а он не слишком устойчив к различным механическим воздействиям;
  • Если установка будет осуществлена неправильно, то панели могут замерзнуть.

Монтаж

Прочность и надежность здания будет зависеть от правильности монтажа. Особое внимание стоит уделить таким моментам как: выбор инструментов, выбор крепежных материалов, уровень качества материала. Установка таких панелей лучше всего доверить профессионалам, которые имеют опыт в данной области. Для крепления потребуются следующие инструменты:

  • Дрель;
  • Отвес;
  • Шуруповерт;
  • Специальные захваты;
  • Пила с мелкими зубцами;
  • Механизм для подъема;
  • Уровень;
  • Прижимное устройство.

Также понадобятся следующие материалы:

  • Уплотнительная лента самоклеющегося типа;
  • Металлический уголок U-образной формы;
  • Герметик;
  • Сэндвичи.

Сэндвич можно использовать не только для обшивки стен, но и крыш, как видно на фото.

Горизонтальный способ

Главным образом необходимо подготовить основание для самого нижнего сэндвича. Направляющая горизонтального типа фиксируется к цоколю. Если нужно для бетона, то это выполняется посредством анкеров, чей шаг должен составлять от 50 до 60 см. Если необходимо выполнить для деревянного бруса, то используем саморезы с шагом в 50 см. Заранее нужно в направляющих проделать отверстия предназначенные для крепления. Если есть нужда, между направляющими и сэндвичем можно проложить специальный герметик.

Как гласит инструкция по монтажу сэндвич панелей, между панелью и фундаментом здания потребуется своими руками подготовить изоляционную полосу, как показано на видео. Хорошо подойдет полоса, состоящая из минеральной ваты. Такая изоляция, может быть раскатана прямо в фундамент, или же уложена в паз панели.

В случае, когда каркас здания изготовлен из древесины или бетона, то заранее потребуется засверлить стеновые панели, в тех местах, где у них будут крепления.

Уплотнительная лента самоклеющегося типа устанавливается по всей высоте каркасных колонн. Крепиться она по центру колоны.

Посредством подъемного механизма, а также специальных захватов фиксируем сэндвич на направляющие таким способом, чтобы панель своим весом смогла придавить изоляцию. Определить количество захватов можно исходя из таких показателей как толщина и длина панелей.

Посредством специальных струбцин монтированную панель прижимаем к колонам своими руками, при этом главное не повредить полимерное покрытие сэндвича. После этого, использую такой инструмент как уровень, можно проверить горизонтальную установку панели.

Крепление

После того как сэндвч был закреплен, потребуется выполнить следующие шаги:

  • Во время изготовления металлического каркаса стеновые панели фиксируются к колонам по средством специальных саморезов, без того чтобы проводить их предварительную засверловку;
  • В случае, когда каркас изготовлен из дерева, крепить панели необходимо посредством саморезов для дерева, однако в этом случае уже потребуется провести их подготовительную засверловку.

Если была осуществлена бетонная установка каркаса, то панели необходимо зафиксировать посредством специального дюбеля или же посредством саморезов для бетона. Засверловку каркаса необходимо произвести с панелью, которая уже закреплена на нем.

Таким же способом выполняется установка стеновых панелей остальных первого и остальных ярусов, как видно на фото.

Посредством таких материалов как минеральная вата или уплотнительная лента, потребуется заделать узлы крепления соседних секций. От пролета панели будет зависеть размер швов. Если пролет меньше чем 400см, то шов должен обладать размером не меньше чем в 1,5см. Если пролет панели больше чем 400 см, то шов должен обладать размером не меньшим чем в 2 см.

Вертикальный способ

Подводим итоги

Монтаж и крепление сэндвич панелей — это довольно непростой процесс. Если вы не обладаете достаточными навыками, лучше доверить его профессионалу. Сэндвич панели – это материал, который обладает многими преимуществами. Благодаря этому он пользуется довольно большим спросом на современном рынке строительных материалов.

Смотрите также:

Монтаж сэндвич панелей своими руками

Среди различных технологий строительства особое внимание заслуживает монтаж сэндвич панелей. Современный универсальный материал, предоставляющий возможность обустраивать быстровозводимые здания, состоит из двух жестких слоев и теплоизоляционной прослойки из минеральной ваты, пенополиуретана или пенополистирола. Установка сэндвич панелей своими руками, позволяющая сэкономить денежные средства на оплату строительным компаниям за предоставленные услуги монтажа, может осуществляться вертикальным и горизонтальным способом.

Применение теплоизоляционного материала позволяет относительно дешево и быстро возводить дома, хозяйственные постройки, ангарные сооружения, промышленные объекты, торговые комплексы, утеплять готовые коттеджи, выполнять перепланировку готовых помещений.

Основные виды несущих конструкций

Обшивка каркасов из разного материала сэндвич панелями возможна на любой местности, независимо от погодных условий и температуры окружающей среды. Она начинается после обустройства ленточного или столбчатого фундамента, каждый их которых относятся к недорогим и компактным основаниям и последующего возведения каркаса несущей конструкции. Среди основных его видов отмечают:

  • деревянную несущую конструкцию, к которой трехслойные панели крепятся при помощи обычных саморезов по дереву;
  • железобетонный каркас, при фиксации строительного материала к которому рекомендуется использовать анкера и дюбеля;
  • металлическая несущая конструкция, которая обуславливает приобретение самосверлящих винтов для качественного крепления обшивочных панелей своими руками.

Инструменты и материалы, необходимые для проведения монтажных работ

Подготовка необходимых инструментов и материалов позволяет выполнить монтаж сэндвич панелей своими руками быстро, качественно, а также в полном соответствии требованиям каркасного строительства. В их перечень внесены:

  • дрель и шуруповерт;
  • пила с полотном из мелких зубьев с коротким шагом, предназначенная для выполнения ровных срезов без разрывов и исключения риска повреждения защитного слоя и краски сэндвич панелей;
  • уровень и отвес;
  • минеральная вата;
  • специальные захваты — струбцины,
  • прижимной и подъемный механизм;
  • сплошные или профилированные уголки из металла;
  • крепежные элементы;
  • самоклеящаяся уплотнительная лента и герметик на основе силикона.

О достоинствах и недостатках строительных калькуляторов читайте здесь. Виды, размеры, производители и ценовая политика на рынке сэндвич-панелей описаны тут.

Этапы монтажа стеновых панелей горизонтальным способом



Инструкция по установке универсального строительного материала к несущей конструкции при использовании горизонтального метода монтажа предусматривает выполнение определенных видов работ. К ним относятся:

  • выполнение разметки расположения панелей на цоколе здания;
  • очистка соединительных замков и поверхности панелей от загрязнений при их наличии;
  • крепление к цоколю горизонтально направляющей из сплошного или профилированного металлического уголка при помощи уровня с предварительно выполненными отверстиями для крепежных элементов;
  • подготовка и укладка изоляционного слоя между фундаментом и сэндвич панелями;
  • выполнение разметки и предварительной засверловки панелей в местах крепления к несущей бетонной, металлической или деревянной конструкции;
  • установка уплотнительной самоклеящейся ленты по всей высоте вертикальных опор каркаса по одному слою на промежуточные колонны и по два слоя в местах крепления панелей;
  • монтаж универсального материала на направляющие металлические уголки в горизонтальной плоскости с использованием специальных захватов — струбцин и подъемного механизма при соблюдении качественного, плотного прижатия трехслойных панелей к каркасным колоннам;
  • проверка установки строительных элементов для обшивки стен несущей конструкции по горизонтали с использованием уровня и целостности полимерного покрытия;
  • крепление каждой сэндвич панели своими руками специальными саморезами по дереву, бетону или металлу, выбор которых определяется видом материала возведенного каркаса здания.

Аналогично выполняется установка стеновых секций последующих ярусов. Шаг установки крепежных элементов при горизонтальном способе их монтажа составляет 900 или 1200 мм по ширине изделия. При этом, расстояние от края панели должно быть не менее 30 мм. Крепление начинается с верхних торцов и осуществляется по направлению сверху вниз.

В местах соединений соседних в горизонтальной плоскости секций укладывается уплотнительная лента или минеральная вата. Ширина швов определяется длиной панелей. При использовании 4-метровых секций она составляет 15 мм. Укладка сэндвич панелей, длиной свыше 4 метров, предусматривает размер шва не менее 20 мм. Монтаж универсального материала для обшивки несущей конструкции начинается с углов крайней нижней панели. При этом вначале укладываются стыковые, а затем нахлестные сэндвичи.

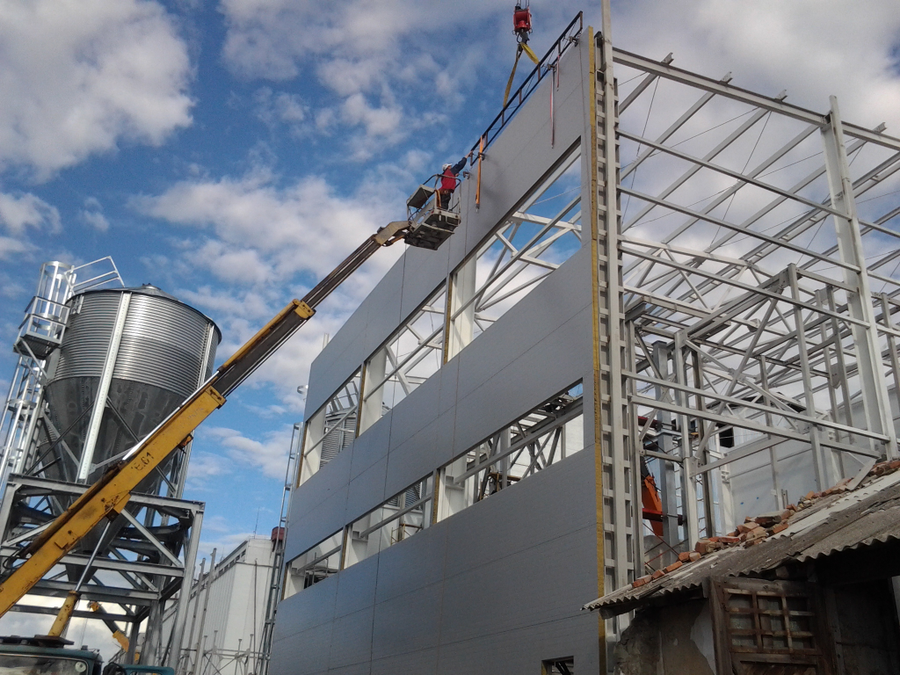

Особенности монтажа стеновых панелей вертикальным способом

Установка теплоизоляционных секций на стены несущей конструкции вертикальным способом не имеет существенных отличий от их монтажа в горизонтальном направлении. Важным моментом считается обеспечение необходимого усилия при стыковке смежных сэндвич панелей. Выполнение такого условия вызывает определенные трудности при использовании облицовочных секций значительной массы и длины. Для таких целей рекомендовано применение специального прижимного устройства, способного обеспечить надежное, прочное замковое соединение. Ударные методы воздействия при стыковке панелей категорически запрещены.

После крепления поддерживающих гнутых элементов на цоколь строения осуществляется монтаж универсального строительного материала. Проверка вертикальности выполняется при помощи отвеса. После тщательного прижатия сэндвич панелей к ребрам жесткости несущей конструкции, приступают к их креплению специальными саморезами, предусмотренными строительными нормами для качественной фиксации с материалом каркаса.

Если правильно укладывать сэндвич панели своими руками видео в интернете всегда поможет избежать ошибок при выполнении монтажных работ, то на протяжении всего срока эксплуатации возведенного здания отпадет необходимость проведения капитального ремонта.

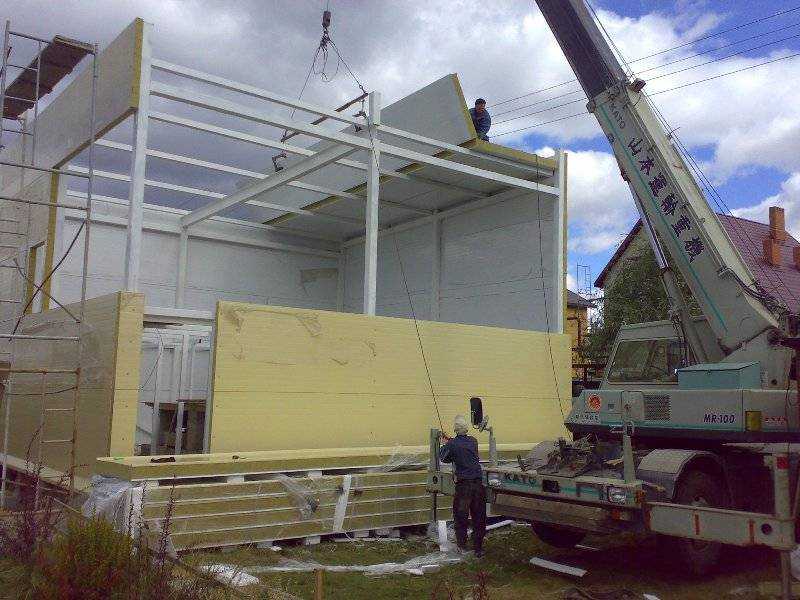

Этапы монтажа кровельных панелей

Установка сэндвич панелей на кровлю выполняется при ее уклоне не менее 7 градусов и предусматривает выполнение определенных этапов. К ним относятся:

  • установка первой секции в направлении от свеса к коньку;
  • крепление панели саморезами к несущей конструкции кровли;
  • проверка необходимого уклона и правильного положения первого сэндвича;
  • состыковка панелей в поперечном направлении после подрезания торца и удаления лишнего утеплителя;
  • выполнение продольного соединения после обязательного нанесения силиконового герметика в паз замка.

При монтаже кровельных сэндвич панелей рекомендуется крепить уплотнительную ленту на наружные поверхности балок, ригелей, прогонов, а установку фасонных элементов осуществлять в направлении снизу вверх после обустройства отлива.

Соблюдение правил монтажа стеновых и кровельных панелей гарантирует быстрое возведение здания и его эксплуатацию при любых погодных условиях в течение длительного периода времени без проведения ремонтных работ.

Прочтите также:


←Вернуться

Монтаж сэндвич-панелей. Как избежать ошибок при установке ТСП

Любой строительный материал – всего лишь материал, он требует к себе умелого подхода. То же самое можно сказать и про сэндвич-панели. Недостаточно просто приобрести их и думать, что затем их можно просто скрепить друг с другом. Для того, чтобы ваше помещение полностью выполняло все свои функции, необходимо побольше внимания уделить вопросам монтажа. Монтаж сэндвич панелей довольно просто, но имеется несколько тонкостей, которые стоит знать.

Во-первых, сначала стоит установить основу, на которую будут монтироваться сэндвич-панели. Не стоит сначала делать облицовку, а затем подводить под нее каркас, необходимо выполнять все в точности до наоборот: сначала «скелет» здания, а уж затем облицовка из сэндвич-панелей.

Во-вторых, производя монтаж сэндвич панелей, стоит обратить большое внимание на герметичность швов и соединений. Действительно, сами панели обладают высокими звуко-и теплоизоляционными свойствами. Но все эти свойства быстро сойдут на нет, если между панелями будут зиять большие промежутки, в которые будут проникать холод, шум, неприятные запахи и т. д. Так как на сэндвич панели цена вполне разумная, можно часть сэкономленных средств направить на то, чтобы выполнить монтаж как можно более качественно, а промежутки между панелями заполнить утеплителем, строительной пеной и другими подобными материалами. Это придаст помещению дополнительную защиту от потери тепла в холодное время года.

В-третьих, там же, где вы планировали купить сэндвич панели, можно приобрести различные дополнительные элементы для них. Они используются в тех случаях, когда необходимо скрыть дефекты конструкции и улучшить эстетическую сторону вашего здания. Не только на сэндвич панели цена сравнительно невысока. Стоимость дополнительных элементов тоже вряд ли окажется для вас неподъемной, зато, сколько от таких элементов будет пользы!

В-четвертых, собираясь купить сэндвич панели, не экономьте на профессиональном монтаже. Профессионалы могут выполнить монтажные работы быстро и без лишних хлопот. Экономя на профессиональном монтаже, можно столкнуться с неприятной ситуацией, когда вскоре после начала эксплуатации здания один за другим начнут вскрываться недочеты. Давно известно, что скупой платит дважды – так что лучше заплатить один раз профессионалам, чем оказаться в неприятном положении из процитированной поговорки.

Теги: #Сэндвич-панели

Возврат к списку

Видеотека из композитных сэндвич-панелей


Самая полная коллекция композитных сэндвич-панелей и структурных изолированных панелей видео. Эта видеотека композитов будет продолжать расти.


Машина для производства металлических композитных сэндвич-панелей

Видео о конструкции Sure-Tight SIP

youtube.com/v/nWE2Gcg3L1M&hl=en” type=”application/x-shockwave-flash” wmode=”transparent”/>

Линия по производству сэндвич-панелей из проволочной сетки Линия по производству сэндвич-панелей
EPS
Фрезерный станок для SIP панелей с ЧПУ

Композитные материалы повышают эффективность

Примеры проектов структурно утепленных зданий

youtube.com/v/kfmSGWVEI6w” type=”application/x-shockwave-flash” wmode=”transparent”/>

Установка сэндвич-панелей межсетевого экрана

Резка пенопласта горячей проволокой для изолированных форм

Легкие изолированные структурные панели

Еще видео сэндвичей

Главная — Архив — Ресурсы — Контакт

Лекция 17: Сэндвич-панели | Видео-лекции | Ячеистые твердые тела: структура, свойства и применение | Материаловедение и инженерия

Следующий контент предоставляется по лицензии Creative Commons.Ваша поддержка поможет MIT OpenCourseWare продолжать предлагать высококачественные образовательные ресурсы бесплатно. Чтобы сделать пожертвование или просмотреть дополнительные материалы сотен курсов MIT, посетите MIT OpenCourseWare на ocw.mit.edu.

ЛОРНА ГИБСОН: Ладно, наверное, нам стоит начать. Итак, в прошлый раз мы закончили разговор о поглощении энергии в вспененных ячеистых материалах. И сегодня я хотел начать новую тему. Поговорим о сэндвич-панелях. Таким образом, сэндвич-панели имеют две жесткие и прочные оболочки, разделенные какой-то легкой сердцевиной.Таким образом, обшивка обычно состоит, скажем, из металла, такого как алюминий, или из какого-то композитного волокна. А ядро ​​обычно представляет собой какой-то клеточный материал. Иногда это инженерные соты. Иногда это пена. Иногда это бальзовое дерево.

Идея в том, что то, что вы делаете с сердечником, заключается в том, что вы используете легкий материал для разделения граней, и если вы думаете о двутавровой балке — так что, если вы помните, когда мы говорим о изгибе, и мы Говоря о двутаврах, вся идея в том, что при изгибе нужно увеличить момент инерции. Итак, вы хотите сделать как можно больше материала как можно дальше от середины балки, чтобы увеличить момент инерции.

Итак, если вы думаете о двутавровой балке, вы размещаете фланцы далеко друг от друга со стенкой, и это увеличивает момент инерции. И сэндвич-панели, и сэндвич-балки, по сути, делают то же самое, но они используют легкую сердцевину вместо полотна. Идея в том, что вы используете легкое ядро. Он разделяет лица. Увеличивает момент инерции. Но вы не добавляете много веса, потому что у вас есть это легкое ядро ​​посередине.

Итак, я привел несколько примеров, которые я передам, и мы сможем поиграть. Вот несколько примеров на экране, а некоторые из них у меня внизу. Так, например, верх — включите мою маленькую штуковину — верхний левый здесь, это лопасть винта вертолета, и в ней есть сотовый сердечник. Это панель пола самолета с сотовой сердцевиной и поверхностями из углеродного волокна. Вот и вот эта штука. Я передам это через минуту.

Это горные лыжи. Он имеет алюминиевые поверхности и сердцевину из пенополиуретана. Вот и лыжи здесь. И сейчас в лыжах довольно часто используются эти сэндвич-панели. Это кусочек небольшой парусной лодки. Я думаю, у него были поверхности из стекловолокна и сердцевина из пробкового дерева. И я не знаю, плавает ли кто-нибудь из вас, но у Массачусетского технологического института есть новые парусные лодки. Вы плывете?

АУДИТОРИЯ: В последнее время я мало занимаюсь.

ЛОРНА ГИБСОН: Хорошо, но на тех маленьких технических лодках, которые вы видите в реке, есть отверстия в сэндвич-панелях. Это маленькие сэндвич-панели. Это пример из строительной панели.У этого есть сухая поверхность стены, лицевая сторона фанеры и сердцевина из пенопласта, и идея панелей для зданий заключается в том, что обычно они используют пенопласт, потому что пенопласт имеет некоторую теплоизоляцию. Таким образом, он не только разделяет грани и играет конструктивную роль, но и играет важную роль в теплоизоляции здания.

Пенопласт немного менее эффективен, чем использование сотового заполнителя. Таким образом, при одинаковом весе вы получаете более жесткую структуру с сотовым заполнителем, чем пенопласт. Но если вам нужна теплоизоляция, а также требования к конструкции, тогда подойдут пенопласты.

А это пара примеров бутербродов в природе. Это человеческий череп. Ваш череп представляет собой бутерброд из двух плотных слоев компактной кости, и вы можете видеть, что между ними есть небольшой тонкий слой трабекулярной кости. Итак, ваша голова как бутерброд, ваш череп как бутерброд. И я не знаю, доберусь ли я до этого в следующий раз, но в следующих нескольких лекциях я собираюсь немного поговорить о сэндвич-панелях в природе, о сэндвич-панелях в природе. Вы видите это все время.

А это птичье крыло. Итак, вы можете видеть, что есть плотная кость сверху и снизу, а посередине есть что-то вроде доверительной структуры. И очевидно, что птицы хотят снизить свой вес, потому что они хотят летать, поэтому снижение веса очень важно. Таким образом, это один из способов уменьшения веса птиц — структура типа сэндвича.

Итак, у меня есть пара вещей. Это две панели вверху. Это лыжи, и их можно дергать.У меня также есть несколько панелей, которые сделали сотрудники Массачусетского технологического института. И у меня есть изделия, из которых они сделаны. Итак, вы можете увидеть, насколько эффективны бутерброды. Так что это сделал парень по имени Дирк Мур. Он был аспирантом по инженерному делу океана. И у него алюминиевые грани и небольшой тонкий алюминиевый сердечник.

Итак, вы можете видеть, если вы попытаетесь согнуть его пальцами, вы действительно не сможете согнуть его сколько-нибудь заметно. И эта панель примерно такой же толщины, как и лицо. И вы видите, как легко мне это согнуть — очень легко.И это то же самое, что и ядро. Он толще, чем этот стержень, но вы можете видеть, как легко мне его согнуть. Так что каждая из частей совсем не очень жесткая. Но если собрать их все вместе, получается очень жестко.

Так вот, в этом вся прелесть. У вас могут быть легкие компоненты, и, если их правильно собрать, они станут довольно жесткими. Вот еще один пример. Это панель, которую сделал один из моих учеников, Кевин Чанг. И он на самом деле уже немного сломан, поэтому он не такой жесткий, как раньше. И вроде слышно, скрипит. Но вы можете почувствовать это и увидеть, насколько это жестко.

А вот лицевая панель. Как видите, я довольно легко могу это согнуть руками. Дудл-дуд. И тогда это основная часть. И опять же, это очень гибко. Так что на самом деле нужно собрать все эти кусочки воедино. Итак, вы получаете эту конструкцию из сэндвича и получаете тот эффект, хорошо? [? Уп-туалет. ?]

Хорошо, поэтому мы сначала посмотрим на жесткость этих панелей, вычислим их прогиб.Мы рассмотрим их конструкцию с минимальным весом. Итак, мы собираемся посмотреть, как, скажем, для данных материалов в заданном пролете, как минимизировать вес балки при заданной жесткости? А затем мы рассмотрим напряжения в многослойных балках. Таким образом, будет один набор напряжений в забоях и другой тип распределения напряжений в сердечнике. Итак, посмотрим на распределение напряжения.

А затем мы поговорим о режимах отказа, о том, как эти вещи могут выйти из строя, а затем о том, как определить, какой режим отказа является преобладающим, а какой возникает при самой низкой нагрузке. А затем мы рассмотрим оптимизацию конструкции, минимизацию конструкции для достижения определенной прочности и жесткости. Так что мы не собираемся проходить через все это сегодня, но мы вроде как начнем с этого.

ОК. Итак, позвольте мне начать. Идея состоит в том, что у нас есть две жесткие, прочные оболочки или грани, разделенные легким сердечником.

Идея состоит в том, что, разделяя грани, вы увеличиваете момент инерции при небольшом увеличении веса.

Так что они особенно хороши, если вы хотите противостоять изгибу или если вы хотите противостоять изгибу.Потому что оба они связаны с моментом инерции.

И работают они как двутавр. Таким образом, грани сэндвича подобны полкам двутавровой балки, а сердцевина подобна перемычке.

И поверхности обычно изготавливаются либо из композитов, армированных волокном, либо из металлов. Как правило, что-то вроде алюминия, обычно вы пытаетесь уменьшить вес, если используете эти вещи, поэтому иногда используется легкий металл, такой как алюминий. А сердечники обычно сотовые, или пены, или бальза.

И когда они используют бальсовую древесину, они делают это … Я принес сюда кусок бальзы … что они делают, так это они берут вот такой брусок и рубят его здесь на куски. А затем они кладут эти кусочки на матерчатый коврик. Так что обычно части могут быть размером два дюйма на два дюйма. Они кладут их на матерчатый коврик, и, поскольку они не являются одним монолитным элементом, они могут придать этому мату изогнутые формы. Так что это не обязательно должна быть просто плоская панель. Они могут изогнуть его по изогнутой поверхности, если захотят.

Итак, мы скажем, что соты легче пенопласта для данной жесткости или прочности.

Но пена обеспечивает не только механическую поддержку, но и теплоизоляцию.

И общие механические свойства соты зависят от свойств каждой из двух частей, граней и сердцевины, а также геометрии всего объекта — насколько толстая сердцевина, какая толщина грани, насколько плотная это ядро? Такие вещи.

И обычно панель должна иметь некоторую требуемую жесткость или прочность.И часто вам нужно минимизировать вес для достижения требуемой жесткости или прочности.

Очень часто эти панели используются в каком-то транспортном средстве, как мы говорили о парусной лодке, или вертолете, или самолете. Они также используются в рефрижераторах — у них будет пенопласт, потому что им нужна теплоизоляция. Поэтому, если вы собирались использовать его в каком-то транспортном средстве, вы хотите уменьшить массу транспортного средства и иметь самую легкую панель, которую вы можете.Ага?

АУДИТОРИЯ: Итак, если вы видели основной материал и у вас была бы [НЕРАЗБОРЧИВО] сэндвич-панель, этот кусок [НЕРАЗБОРЧИВО], сэндвич-панель с чем-то [? сплошной?] в середине?

ЛОРНА ГИБСОН: Ну …

АУДИТОРИЯ: Итак, поскольку мы получаем [НЕРАЗБОРЧИВО] алюминиевый кусок толщиной с сэндвич-панель.

ЛОРНА ГИБСОН: Ага.

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: О, ну, если у вас есть цельная алюминиевая деталь толщиной с бутерброд, она будет жестче, но намного тяжелее. Так что жесткость на единицу веса будет не такой хорошей. ХОРОШО? Итак, мы рассчитаем жесткость всего за одну минуту. А потом мы посмотрим, как уменьшить вес, хорошо? ОК.

Итак, я собираюсь сделать это как нечто общее. Мы просто рассмотрим сэндвич-балки, а не плиты, просто потому, что это проще. Но пластины, все, что мы говорим о балках, в основном относится и к пластинам. Уравнение немного сложнее. Итак, мы начнем с анализа балок.

И я просто начну с балки, скажем, при трехточечной гибке. Так что там мои лица. Буп. И я сделал его более коротким, чем в реальной жизни, просто потому, что так его легче рисовать. А если я посмотрю на это с другой стороны, это будет выглядеть примерно так. Скажем, здесь есть нагрузка P. Скажем, пролет балки равен l. Скажем, нагрузка находится посередине, поэтому каждая из опор воспринимает нагрузку P / 2.

А теперь позвольте мне определить здесь некоторые геометрические параметры.Я скажу, что ширина балки равна b. И я собираюсь сказать, что толщина грани равна t. Таким образом, толщина каждой грани равна t. А толщина сердцевины c, ок? Так что это просто определения.

И я собираюсь сказать, что грань имеет набор свойств, ядро ​​имеет набор свойств, а затем твердое тело, из которого сделано ядро, имеет другой набор свойств. Итак, свойства лица, которые мы собираемся использовать, — это плотность лица. Назовем эту строку f. Модуль грани Ef и некоторая сила грани, давайте представим, что это алюминий, и он поддается, это будет сигма y грани.

И тогда ядро ​​точно так же будет иметь плотность, rho star c. У него будет модуль упругости, звезда E c. И это будет иметь некоторую силу, я назову сигма-звезду С. И тогда твердое тело, из которого сделана сердцевина, будет иметь ряд плотности s, модуль упругости Es и некоторую прочность, сигма ys, хорошо?

Итак, сердцевина будет из какого-то ячеистого материала, соты, пенопласта или бальзы. И обычно модуль упругости сердечника будет намного меньше модуля упругости грани.Итак, я просто собираюсь сказать здесь, что звезда E c обычно намного больше, чем Ef. И мы собираемся использовать это позже.

Итак, мы собираемся вывести некоторые уравнения, например, для эквивалентной жесткости на изгиб для секции, эквивалент Ei. И в этом есть несколько условий. Но если мы можем сказать, что жесткость сердечника намного меньше, чем толщина поверхности, а также, если мы можем сказать, что сердечник — жесткость меньше, а также толщина сердечника намного больше, чем толщина поверхности, много выражения, которые мы собираемся использовать, упрощают.Итак, мы сделаем эти предположения. Так что позвольте мне нарисовать здесь диаграмму сдвига.

Итак, V — это сдвиг, вот и диаграмма сдвига. У нас есть груз P / 2 на опоре. Никакой другой нагрузки не будет, пока мы не доберемся сюда. Затем диаграмма сдвига опускается на P, поэтому мы находимся на минус P / 2. Тогда здесь нет нагрузки, так что это просто остается постоянным, а затем мы возвращаемся к 0. А затем позвольте мне просто нарисовать диаграмму изгибающего момента. Диаграмма изгибающего момента для этого будет выглядеть как треугольник.

Помните, если мы интегрируем диаграмму сдвига, мы получаем диаграмму изгибающего момента. И этот максимальный момент будет Pl больше 4. Хорошо. Итак, сначала я собираюсь рассчитать прогиб. И мне для этого не нужны эти диаграммы, но затем я собираюсь рассчитать напряжения, и мне понадобятся эти диаграммы для напряжений. Так что пока имейте это в виду.

Итак, чтобы рассчитать прогиб, сэндвич-панели немного отличаются от однородных балок.В сэндвич-панели сердцевина не очень жесткая по сравнению с гранями. И у нас есть сдвиговые напряжения, действующие на эту штуку. Напряжения сдвига в основном переносятся сердечником. Таким образом, сердцевина на самом деле будет сдвигаться, что приведет к значительному прогибу сердцевины и сдвигу, а также к общему изгибу всей панели. Так что на это нужно рассчитывать.

Итак, у нас будет член изгиба и член сдвига — вот что там есть эти два члена. Итак, мы собираемся сказать, что есть отклонение при изгибе и отклонение при сдвиге.И это отклонение при сдвиге возникает из-за среза сердечника и того факта, что модуль упругости сердечника, скажем, модуль Юнга или также модуль сдвига, немного меньше, чем модуль упругости поверхности.

Итак, если вы думаете, что сердечник гораздо более податлив, чем поверхность, тогда сердечник будет иметь некоторое отклонение от напряжения сдвига. Хорошо, поэтому мы собираемся начать с этого термина, термина гибкости. И если бы у меня была однородная балка с трехточечным изгибом, центральные прогибы — так что это все центральные прогибы, которые я здесь вычисляю — с Pl, помещенным в куб, получается, что 48 — это число, и деленное на EI.

И поскольку здесь нет однородного луча, я назову это эквивалентом EI. И чтобы сделать это немного более общим, вместо 48, этого числа, я просто поставлю константу B1. И эта константа B1 будет зависеть только от геометрии загрузки. Таким образом, каждый раз, когда я испытываю сосредоточенную нагрузку на балку, отклонение всегда Pl в кубе по EI, а затем сумма в знаменателе и это число просто зависят от конфигурации нагрузки.

Итак, для трехточечной гибки это 48.Для сгибания кантилевера B1 будет равно 3. Считайте это просто числом, которое вы можете вычислить для конкретной конфигурации нагрузки. Итак, здесь мы скажем, что B1 — это просто константа, которая зависит от конфигурации загрузки.

И я скажу, например, для трехточечного изгиба B1 равно 48. Для прогиба конца консоли B1 будет 3. Так что это просто число.

Итак, следующее, что нам нужно выяснить, — это эквивалент EI. Итак, если бы это была просто однородная балка и она была прямоугольной, E было бы просто E материала, а я был бы шириной B, умноженной на высоту H в кубе, деленную на 12.Так что здесь у нас этого нет, потому что у нас есть два разных материала. Итак, здесь мы должны использовать так называемую теорему о параллельных осях, которую, я надеюсь, вы, возможно, видели где-нибудь в математическом анализе? Но да, кто-то кивает «да».

Итак, что мы делаем, что мы хотим сделать, это получить эквивалентный EI — я собираюсь вернуть его, не паникуйте — этого здесь, верно? Итак, я хочу … это нейтральная ось здесь, и я хочу, чтобы EI вокруг этой нейтральной оси там. Итак, хорошо, вы счастливы? Там.

Хорошо, у меня есть термин для ядра. Хорошо, ядро, это середина ядра, верно? Итак, для сердечника это будет просто E из сердечника, умноженного на bc в кубе на 12. Помните, для прямоугольного сечения, это bh в кубе больше 12 — это момент инерции. А здесь наша высота ядра всего c, хорошо? А затем, если я возьму момент инерции, скажем, для одной грани вокруг ее собственной центральной оси, я бы получил E грани, умноженную на bt в кубе, больше 12. Итак, мы берем момент инерции одной грани примерно посередине оси. лицо.А у меня их два, да? Потому что у меня два лица.

И теорема о параллельной оси говорит вам, каким будет момент инерции, если вы переместите его, а не в — вы не используете центроид области, но вы используете другую параллельную ось. Это говорит вам о том, что вам нужно взять интересующую вас область — таким образом, площадь лица равна bt, и вы умножаете на квадрат расстояния между двумя интересующими вас осями. Ага.

Позвольте мне поменять мои маленькие скобки. Буп. Итак, уп-а-ду-ду. Может, я воткну это, сделаю небольшой набросок еще раз. Ладно, ладно. Итак, этот член здесь, Ef bt в кубе больше 12, это был бы момент инерции этой части здесь, относительно оси, которая проходит через ее середину, верно? Собственная центральная ось.

Но я хочу знать, каков момент инерции этой детали относительно этой оси. Это нейтральная ось. Назовем это центральной осью. И теорема о параллельности оси говорит мне, что я делаю, я беру площадь этой маленькой штуки, так что это b умноженное на t, и умножаю на квадрат расстояния между этими двумя осями.Таким образом, расстояние между этими осями просто c плюс t больше 2, и я возведу его в квадрат. А затем я умножаю все это на 2, потому что у меня два лица. У нас все хорошо?

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: Ага?

АУДИТОРИЯ: В центре [НЕДОСТАТОЧНО] и [НЕДОСТАТОЧНО], это Эда или Эфа?

ЛОРНА ГИБСОН: Это лицо Эфа, потому что теперь это лицо, верно? Итак, этот термин здесь для ядра. Итак, здесь ядро ​​- звезда E c. И эти два Эфа предназначены для лица наверху, хорошо? Потому что вы должны учитывать модуль материала долота, для которого вы получаете момент инерции.У нас все хорошо? ОК.

Итак, теперь я просто собираюсь немного упростить этих ребят. Каракули-каракули-каракули-ду-дуд. ХОРОШО? Итак, я только что перемножил двойки и, может быть, просто запишу здесь теорему о параллельности оси. Дут-дут-дут. Да, прости?

АУДИТОРИЯ: Итак, что касается члена теоремы о параллельных осях, почему мы рассматриваем только Ef, а не [НЕВНЯТНО].

ЛОРНА ГИБСОН: Потому что я беру … то, на что смотрю … так что первый семестр, этот парень, здесь …

АУДИТОРИЯ: Да, [НЕРАЗБОРЧИВО].

ЛОРНА ГИБСОН: Это объясняется, верно? И оба эти термина соответствуют лицу.

АУДИТОРИЯ: О, хорошо, значит, лицо играет …

ЛОРНА ГИБСОН: Да, об этой оси. Итак, теорема о параллельной оси говорит, что вы берете момент инерции вашей области относительно ее собственной центральной оси, а затем добавляете этот термин сюда. Но на самом деле это относится к тому лицу, хорошо? Позвольте мне убрать это, а затем ускользнуть сюда.

И здесь мы можем сказать, что модуль упругости грани намного больше, чем модуль упругости сердечника.А также, как правило, c, толщина сердцевины, намного больше, чем t, толщина грани. Итак, если это правда, то оказывается, что этот термин мал по сравнению с этим. И еще этот срок мал по сравнению с этим. А также этот член, вместо того, чтобы возводить c плюс t в квадрат, если c больше по сравнению с t, тогда я могу просто назвать его c в квадрате, хорошо?

Итак, вы можете видеть здесь, если Ec мало, то оно будет маленьким по сравнению с этими. Если t мало, то этот парень будет маленьким. Так что, даже если это выглядит уродливо, во многих случаях мы можем сделать это более простое приближение.

Хорошо, мы можем просто аппроксимировать это как Ef, умноженное на btc в квадрате над 2. Итак, этот член изгиба здесь, у нас есть все, что нам сейчас нужно, чтобы получить этот бит. Итак, следующий момент, который мы хотим получить, — это отклонение при сдвиге. Так чему же равен прогиб при сдвиге? Скажем, мы только что подумали о сердечнике, и все, что нас здесь интересует, это каковы отклонение сердечника и сдвиг?

Итак, скажем, это P / 2, это P / 2, это l / 2. Мы скажем, что это … ой. Это наше отклонение при сдвиге.Мы можем сказать, что напряжение сдвига в сердечнике будет равно модулю сдвига, умноженному на деформацию сдвига, поэтому мы можем сказать, что P по площади сердечника будет пропорционально модулю Юнга, умноженному на delta s по l. И давайте пока не будем беспокоиться о константе.

Итак, дельта будет пропорциональна … ну, позвольте мне [? сделать это?] пропорционально на этом этапе. Дельта s будет равна Pl, деленному на некоторую другую константу, которую я назову B2, и деленную на модуль сдвига сердечника и, по сути, на площадь сердечника.А вот B2 — еще одна константа. Итак, опять же, B2 просто зависит от конфигурации загрузки.

Да, здесь это немного приближение, но я просто собираюсь оставить все как есть. Итак, у нас есть эти два термина, и мы просто складываем их, чтобы получить окончательный результат. Начните другую доску.

ОК. Таким образом, мы получили бы уравнение для отклонения. И здесь следует отметить, что этот модуль сдвига сердцевины, если сердцевина представляет собой пену, то у нас есть уравнение для этого. Мы также можем использовать уравнение, если это соты.Но я собираюсь писать только для пенопласта. Ой.

Это для — это будет для сердцевин из пенопласта с открытыми порами. Ой, не хочу — и избавься от этого. Мы не будем обновлять сейчас, спасибо.

Хорошо, следующее, о чем я хочу подумать, — это как минимизировать вес при заданной жесткости. Скажем, если нам дана жесткость, нам дадут P больше дельты, чтобы я мог убрать здесь два P. Если я разделю его на P, дельта над P будет податливостью, P над дельтой будет жесткостью.

Итак, представьте, что вам даны материалы лицевой поверхности и сердечника, и вам сказали, какой длины должен быть пролет, вам сказали, какой ширины будет балка, и вам сообщат конфигурацию нагрузки. Итак, вы знаете, трехточечный ли это изгиб, четырехточечный изгиб или консоль — что бы это ни было. И вас могут попросить найти толщину сердцевины, толщину поверхности и плотность сердцевины, которые позволили бы минимизировать вес.

Итак, у меня есть небольшая схема. Не знаю, сможете ли вы это прочитать.Я собираюсь пройтись по нему, а затем напишу все на доске. Упс, нажал не ту кнопку. Итак, мы начнем с уравнения веса. Очевидно, что вес — это сумма веса граней, веса сердечника, так что эти два члена есть. Я запишу это через минуту.

И здесь у нас есть ограничение жесткости. Итак, это уравнение — это просто уравнение, которое у меня есть здесь, на доске, хорошо? Затем вы решаете это ограничение жесткости для плотности сердечника.Итак, это уравнение здесь просто решает — мы решаем это уравнение здесь в терминах плотности, и мы получаем плотность, подставляя в это уравнение здесь модуль сдвига сердечника.

Итак, вы подставляете это там. Это своего рода беспорядок, но вы решаете это с точки зрения плотности. Затем вы помещаете эту версию плотности сюда в терминах этого уравнения веса здесь. Итак, вы исключили плотность из уравнения веса, теперь вы получили ее только в терминах других переменных.

Затем вы берете частную производную веса по толщине сердечника c, устанавливаете ее равной 0, и вы берете частную производную веса по толщине грани, t, и устанавливаете ее равной 0. И это дает вам два уравнения и две неизвестные. У вас есть толщина сердцевины и толщина грани — это два неизвестных. У вас есть два уравнения, и вы их решаете. Таким образом, значение, которое вы получаете для толщины сердечника, является оптимальным, поэтому оно будет некоторой функцией жесткости, свойств материала, с которыми вы начали в геометрии балки.

И аналогично получается уравнение для оптимальной толщины грани t. И опять же, это функция жесткости и свойств материала в геометрии балки. Затем вы берете эти два значения c и t, эти два оптимальных значения, подставляете их обратно в это уравнение и получаете оптимальное значение плотности ядра. В итоге вы получите три уравнения для оптимальных значений толщины сердечника, толщины поверхности и плотности сердечника с точки зрения требуемой жесткости, свойств материала и геометрии нагружения.

Итак, я собираюсь записать еще несколько заметок, потому что я помещу это на сайт Stellar. Но это сложно читать только здесь. Так что позвольте мне записать это, и я также выпишу уравнения, чтобы у вас были уравнения для расчета этих оптимальных значений. Поэтому, прежде чем я это сделаю, одна из интересных вещей заключается в том, что если вы определите оптимальные значения толщины сердцевины, толщины лицевой поверхности и плотности сердцевины, и вы подставите их обратно в вес, и вы рассчитаете, что это вес лицевой поверхности относительно веса сердечника, независимо от геометрии и конфигурации нагрузки, вес лицевой поверхности всегда составляет четверть веса сердечника.

Таким образом, соотношение количества материала в сердечнике и лицевой поверхности постоянно, независимо от сердечника — конфигурации загрузки. И это прогиб при изгибе относительно полного прогиба. Всегда 1/3. И отклонение при сдвиге относительно общего отклонения всегда составляет 2/3. Таким образом, независимо от того, как вы настраиваете вещи, соотношение веса поверхности к сердцевине и величины сдвиговых и изгибных отклонений всегда является постоянным и оптимальным.

Хорошо, допустим, у нас есть лицевая сторона и основные материалы.Значит, нам дана и их материальная собственность. Допустим, нам даны длина и ширина балки, а также конфигурация загрузки. Это означает, что нам даны константы B1 и B2. Если бы я сказал вам, что это трехточечный изгиб, вы бы знали, что такое B1 и B2.

Итак, что вам нужно сделать, это найти толщину сердцевины c, толщину поверхности t и плотность сердцевины rho c, чтобы минимизировать вес балки. Итак, есть два лица, поэтому вес лица равен 2 rho f g умножить на btl. И тогда вес сердечника равен rho c g, умноженному на bcl.Итак, я запишу шаги, а затем запишу решение.

Так что решайте сами. Таким образом, вы помещаете это уравнение для модуля сдвига сердечника сюда, а затем переписываете это уравнение в терминах плотности сердечника здесь. Итак, у вас есть уравнение для плотности сердцевины с точки зрения этой жесткости, а затем вы решаете частные производные уравнения веса относительно толщины сердцевины, c, и полагаете, что это равняется 0. А затем частичное dw [? over?] dt и установите значение 0.

И если вы это сделаете, вы сможете найти оптимальные значения толщины поверхности и сердцевины. Да?

АУДИТОРИЯ: [НЕДОСТАТОЧНО] для веса, что такое г?

ЛОРНА ГИБСОН: Гравитация.

АУДИТОРИЯ: ОК.

ЛОРНА ГИБСОН: Просто плотность — это масса, а масса умножена на гравитацию — вес. Вот и все.

И еще у вас есть версия этого с точки зрения плотности ядра. Вы можете подставить эти значения оптимальной толщины поверхности и сердцевины в это уравнение и получить оптимальную плотность сердцевины.И затем в окончательных уравнениях вы получите, когда вы все это сделаете, и я собираюсь сделать их все безразмерными, так что это толщина сердцевины, нормализованная по размаху балки, равна вот этой вещи.

Итак, вы можете увидеть здесь каждый из этих параметров, расчетные параметры, оптимальные для которых мы рассчитываем. Я сгруппировал константы B1 и B2 вместе, которые описывают конфигурацию загрузки, чтобы вам их дали. C2 — это константа oop, которую я только что стер, которая связывает модуль сдвига пенопласта.Так что тебе это дадут. Это свойства материала … вы знаете, скажем, это пенополиуретан, это плотность полиуретана. Скажем, это алюминиевые грани, это будет плотность алюминия. так что вам это дадут.

Вам дадут жесткости двух материалов: твердого тела, из которого сделана сердцевина, и материала поверхности. И затем это жесткость, которую вы здесь даете, просто деленная на ширину балки B. Итак, жесткость, вам будет дана ширина B.Итак, вам дано все это, и вы сможете рассчитать, какой будет этот оптимальный дизайн.

Итак, на следующем слайде показаны только некоторые эксперименты. И это было сделано на бутербродах с алюминиевыми гранями и жестким пенополиуретановым наполнителем. И здесь мы знали, какова зависимость модуля сдвига. Мы это измерили. И что мы здесь сделали, так это то, что мы спроектировали балки так, чтобы все они имели одинаковую жесткость, и все они имели одинаковый пролет по ширине, B, затем мы оставили один параметр на оптимальном значении и изменили другие.

Итак, здесь, на этой балке, в этом наборе лучей, плотность была на оптимальной. И мы варьировали толщину сердцевины, и мы варьировали толщину грани, и сплошная линия была нашей моделью или нашим видом оптимизации. И маленькие крестики были экспериментами. Итак, вы можете видеть, что здесь довольно хорошее согласие. Затем во втором наборе мы поддерживали оптимальную толщину грани и варьировали толщину сердцевины, мы варьировали плотность сердцевины. То же самое, сплошная линия — это разновидность теории, а крестики — эксперименты.И здесь у нас была толщина сердцевины оптимального значения, и мы варьировали толщину грани и плотность сердцевины.

Итак, вы можете увидеть, как это можно увидеть здесь. А здесь, только потому, что я забыл это сказать, это жесткость на единицу веса, вот здесь, хорошо? Итак, это оптимальные конструкции, хорошо? Таким образом, было довольно хорошее согласие между этими расчетами и тем, что мы измерили на некоторых балках. Мне нужно что-нибудь записывать? Как ты думаешь, это у тебя есть? Ага?

АУДИТОРИЯ: Я просто хотел спросить, для столбца оптимального дизайна, который у вас есть, выпадают ли эти числа из этих уравнений, если вы сделаете математику?

ЛОРНА ГИБСОН: Да, да.Я имею в виду, это … да, именно так. Итак, если вы помните уравнение, которое у нас было для веса, то есть вес равен 2 rho f gbtl плюс плотность ядра bcl, поэтому, если вы подключите эти штуки туда, то — так что это путь к лицо, вот путь к сердцевине, потом выпадает четверть. Так что это своего рода волшебство. Я имею в виду, у вас есть эта большая, длинная, сложная кровавая штука, а затем, пуф, все исчезает, кроме коэффициента 1/4.

То же для прогиба при изгибе. Итак, у нас были эти два члена, так что были изгиб и сдвиг. Если вы просто вычислите каждый из этих терминов и возьмете отношение 1 к общему количеству или одно к другому, все выпадет, кроме этого числа. Вот почему я указал на это, потому что казалось удивительным, что все выпало, кроме одного.

Хорошо, тогда следующее — это жесткость при оптимизации жесткости. Мы счастливы? Ага? ОК. Итак, следующее … ну, давайте посмотрим. Не думаю, что мне нужно писать. Я думаю, что если у вас есть этот график, мне действительно не нужно много записывать.

Следующее, что нужно сделать — это прочность многослойных балок. Так позволь мне избавиться от этого.

Ребята, вы в порядке? Ага?

АУДИТОРИЯ: Ага.

ЛОРНА ГИБСОН: Да, но вы качаете головой, как будто это очень, очень помогает мне.

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: О, ладно, все в порядке.

АУДИТОРИЯ: [НЕДОСТАТОЧНО].

ЛОРНА ГИБСОН: Ничего страшного, ты можешь это сделать. Я не против. Но пока у вас нет ко мне вопросов.Итак, первый шаг в попытке выяснить эту прочность — это выяснить напряжения в балках.

Итак, нам нужно узнать о напряжениях. И у нас будут нормальные напряжения, и у нас будут напряжения сдвига. Итак, я собираюсь сначала сделать нормальные напряжения, а затем — напряжения сдвига.

Таким образом, вы делаете это аналогично тому, как вы вычисляете напряжения в однородной балке. Итак, мы скажем стрессы на лице — обычно это было бы Моё больше Я.M — момент, y — расстояние от нейтральной оси, I — момент инерции. Итак, на этот раз вместо момента инерции у нас есть эквивалентный момент инерции. И умножаем на E лица. Так что вы можете думать об этом как о штамме. А затем вы умножаете на E лица, чтобы получить напряжение.

Максимальное расстояние от нейтральной оси, мы можем назвать c / 2. Так что это y. Затем, эквивалент EI, у нас Ef btc в квадрате больше 2. И еще у меня есть член Ef.c в квадрате. Итак, идет одно из «с», «двойка», «Эф». Тогда вы просто понимаете, что нормальное напряжение в грани — это момент в этом сечении, деленный на ширину, b, толщину грани, t, толщину сердцевины, c.

И я могу сделать то же самое с напряжением в сердечнике, за исключением того, что теперь я умножаю его на модуль упругости сердечника. Итак, если я прохожу то же самое, это тот же коэффициент M по btc, но теперь я умножаю E ядра на E лица. А поскольку E сердечника намного меньше E грани, обычно эти нормальные напряжения в сердечнике намного меньше, чем нормальные напряжения на грани.

Таким образом, грани несут почти все нормальные напряжения. А если вы посмотрите на двутавровую балку, то ее полки несут почти нормальные напряжения.

Итак, я хочу сделать здесь еще одну вещь. Я хочу связать момент с какой-то сосредоточенной нагрузкой. Итак, допустим, у нас есть балка с сосредоточенной нагрузкой P. Так, например, что-то при трехточечном изгибе, как правило, нас интересуют максимальные напряжения, поэтому нам нужен максимальный момент. Таким образом, M max будет P умножить на l над некоторым числом.И этот B3 — еще одна константа, которая зависит от конфигурации загрузки.

Итак, если бы это был трехточечный изгиб, B3 было бы 4. Если бы это был кантилевер, B3 был бы 1. Итак, если я сложу эти вещи вместе, нормальное напряжение на поверхности равно Pl B3, деленному на btc.

Хорошо, это нормальные напряжения. Затем следуют напряжения сдвига, и напряжения сдвига будут переноситься в основном сердечником. И если вы проделаете все точные вычисления, они изменятся параболически в ядре.Но если мы сделаем те же приближения, что грань жесткая по сравнению с ядром, и что грань тоньше по сравнению с ядром, то вы можете сказать, что напряжение сдвига в ядре просто постоянное.

Итак, мы скажем, что напряжения сдвига изменяются параболически в сердечнике. Но если поверхность намного жестче, чем сердечник, а сердечник намного толще, чем поверхность, то вы можете сказать, что напряжение сдвига в сердечнике просто равно силе сдвига по площади сердечника, bc. Итак, здесь V — это поперечная сила интересующего вас поперечного сечения.А bc — это просто область ядра.

И мы могли бы сказать, что максимальная сила сдвига просто будет выше V — на самом деле, давайте сделаем ее P, P сверх еще одной постоянной. И B4 также зависит от конфигурации загрузки. Итак, если бы я задавал вам проблему, я бы дал вам все эти B1, B2, B3, B4 и все остальное.

Таким образом, максимальное напряжение сдвига в сердечнике определяется как приложенная нагрузка P, деленная на это значение B4 и деленная на площадь сердечника.

Хорошо, следующий рисунок здесь просто показывает эти распределения напряжений.Итак, вот часть поперечного сечения. Итак, есть толщина грани и толщина сердцевины. Вы можете думать об этом как о отрезке по длине, если хотите. Здесь это нормальное распределение напряжений. Так что все это на самом деле из-за того, что плоские сечения остаются плоскими. Это напряжения, нормальные напряжения в активной зоне. И вы можете видеть, что на этой схеме они намного меньше, чем те, что изображены на лице.

А это параболическое напряжение в сердечнике. Точно так же на лице была бы другая парабола.И это приближения. Обычно эти приближения делаются так, что нормальное напряжение в забое принимается как постоянное. Нормальным напряжением в сердечнике часто пренебрегают. И здесь напряжение сдвига в сердечнике здесь просто постоянное.

Итак, вам нужно беспокоиться о двух вещах: нормальном напряжении для лицевой поверхности и напряжении сдвига для сердечника. У нас все хорошо? Были хороши? Ага, хорошо.

Итак, если мы хотим поговорить о прочности балки, теперь мы должны поговорить о различных режимах отказа.А на следующем слайде просто показаны схемы режимов отказа. Таким образом, луч может выйти из строя по-разному. Скажем, это трехточечный изгиб просто для удобства. Один из возможных вариантов — это сказать, что у него алюминиевые грани. Это лицо здесь будет в напряжении, и оно может просто поддаться. Так что вы могли просто получить податливость алюминия. Это было бы одним из способов.

Это может быть составная грань, и у вас может быть какой-то комбинированный режим отказа. Вы можете получить более сложные режимы отказа для композитов, но может быть и какой-то вид отказа.Это лицо находится в сжатом состоянии, и если вы сожмете это лицо, вы можете получить нечто, называемое морщинами на лице. Получается своего рода режим локального изгиба. Итак, представьте, что у вас есть лицо, вы надавливаете на него, но ядро ​​действует как упругая основа под ним. И вы можете получить такой вид локального коробления, который называется сморщиванием. Это еще один способ неудачи.

Вы также можете получить сердцевину, разрушающуюся при сдвиге. Вот эти две маленькие трещины, обозначающие разрушение сердечника при сдвиге.Есть еще пара других режимов, но мы не будем уделять им особого внимания. Все это может расслоиться, и, как вы могли догадаться, если все расслоится, вы в глубокой задумчивости. Потому что, помните, когда я передавал эти образцы, насколько гибким было лицо само по себе и насколько гибким ядро ​​само по себе. Если все расслоится, вы потеряете весь эффект сэндвича, и все развалится. Мы предполагаем, что у нас идеальная связь и нам не о чем беспокоиться.

Другой вид режима отказа, который вы можете получить, называется отступом. Итак, представьте, что вы применяете эту нагрузку на очень небольшой площади. Нагрузка может просто передаваться прямо через поверхность и просто как бы вдавить ядро ​​под ней. Мы собираемся предположить, что вы распределяете эту нагрузку здесь на достаточно большую площадь, не делая отступов в ядре. Итак, мы будем беспокоиться об этих трех режимах разрушения здесь — податливости грани, морщин на лице и разрушения сердечника и сдвига, хорошо? Так что позвольте мне просто записать это.

И тогда у вас также может быть расслоение или расслоение, и мы предполагаем идеальное соединение. И тогда у вас может быть отступ, и мы собираемся предположить, что нагрузки применяются на достаточно большой площади, которую вы не получите …

Таким образом, у вас могут быть разные режимы отказа, и вопрос заключается в том, какой режим происходит. быть доминирующим? Таким образом, тот, который возникает при самой низкой нагрузке, будет доминирующим режимом отказа. Итак, вы хотели бы знать, что это за самый низкий режим отказа. Итак, мы хотим написать уравнения для каждого из этих режимов отказа, а затем выяснить, какой из них возникает первым.

Итак, мы посмотрим на податливость лица. Податливость грани будет происходить именно тогда, когда нормальное напряжение на грани будет равно пределу текучести грани. Так что это довольно просто. Итак, это было наше уравнение стресса на лице. И когда это будет равно пределу текучести забоя, тогда вы получите отказ.

Лицевая морщинка возникает, когда нормальное сжимающее напряжение на лицевой поверхности равно локальному напряжению изгиба.

Люди выяснили это, посмотрев на то, что называется изгибом на упругом основании.Таким образом, сердечник действует как упругая опора. Вы можете подумать, что, когда лицо пытается прижаться к сердцевине, сердцевина отталкивается от лица. Итак, ядро ​​действует как пружина, которая отталкивается, и это называется упругой основой. Люди вычислили это местное напряжение изгиба и обнаружили, что оно равно 0,57-кратному модулю торца в 1/3 степени, умноженному на модуль сердечника для 2/3 степени.

И здесь, если мы используем нашу модель для пенопластов с открытыми порами, мы можем сказать, что модуль сердцевины определяется как квадрат относительной плотности, умноженный на модуль твердости.И вы можете воткнуть это туда.

Итак, складки возникают, когда напряжение на лице, Pl над B3 btc, равно вот здесь.

Хорошо, значит, еще один вид отказа — это сдвиг сердечника, и он произойдет, когда напряжение сдвига в сердечнике просто равно абсолютной прочности сердечника. Таким образом, напряжение сдвига P превышает B4, умноженное на bc, а прочность на сдвиг является некоторой постоянной, я думаю, это C11, умноженная на относительную плотность сердечника к мощности трех половин, умноженную на предел текучести твердого тела. А здесь эта константа примерно равна 0,15, что-то в этом роде.

Итак, теперь у нас есть набор уравнений для различных видов разрушения, и мы можем решить каждое из них, но не в терминах напряжения, а в терминах нагрузки P. Нагрузка P — это то, что прикладывается к балке, верно ? Таким образом, мы могли бы решить каждую из них с точки зрения нагрузки P. И затем мы можем увидеть, какая из них возникает при самой низкой нагрузке, P. И это будет доминирующий режим отказа.

Итак, один из способов сделать это — каждый раз, когда вы захотите это сделать, вычислить все эти три уравнения и выяснить, какое из них имеет наименьшую нагрузку.Но на самом деле есть так называемая карта режима отказа, о которой мы и поговорим. Так что позвольте мне просто показать вам это, и мы начнем прямо сейчас. Не знаю, закончим ли мы это.

Но есть способ манипулировать этими уравнениями и отображать результаты в виде карты режимов отказа. И вы в конечном итоге нанесете плотность сердцевины на этот график, на эту ось здесь и соотношение толщины грани и пролета здесь, и это как бы скажет вам, для разных конфигураций балки, разных конструкций для этих здесь лицо будет морщинистым, у тех, кто там, лицо будет уступать, а у тех, кто здесь, сердцевина будет сдвигаться.

Итак, я собираюсь проработать эти уравнения, но не думаю, что мы закончим их сегодня. Так что мы как раз и движемся к тому, чтобы получить эту карту. Итак, мы скажем, что доминирующий режим отказа — это тот, который возникает при самой низкой нагрузке.

Итак, вопрос, на который мы собираемся ответить, заключается в том, как режим отказа зависит от конструкции балки? И мы собираемся сделать это, посмотрев на переход от одного режима отказа к другому.

Итак, при переходе из одного режима в другой оба режима происходят при одинаковой нагрузке.

Итак, я возьму те уравнения, которые у меня были для каждого режима отказа, и вместо того, чтобы записывать это в терминах, скажем, напряжения на лице, я собираюсь записать его в терминах нагрузки, П. Итак, используя ту первую нагрузку на податливость лица, я просто переставляю ее. Это B3, умноженное на bc, умноженное на t / l, умноженное на предел текучести поверхности.

И аналогично для морщин на лице, я могу взять это уравнение здесь и решить его для этого P здесь, хорошо?

И затем я могу взять это уравнение вверху и решить его для P2 для сдвига сердечника, и оно равно C11, умноженному на B4, умноженному на bc, умноженному на сигма ys, умноженное на — ой, неправильно — умноженное на относительную плотность к 2 / 3 мощность. ХОРОШО?

И следующий шаг — приравнять этих парней. Значит, вы получаете переход из одного режима в другой, когда двое из этих парней равны друг другу, верно? Так что, когда эти парни будут равны, произойдет переход от податливости лица к морщинкам. И я не собираюсь начинать это, потому что у нас закончится время.

Но позвольте мне просто сказать, что я могу объединить эти две пары и сказать, что между ними есть переход. И этот переход будет соответствовать этой строке здесь, хорошо? Итак, в этой строке это означает, что вы получаете податливость и морщины на лице при одной и той же нагрузке, хорошо? А потом, если я разделюсь на пары — давайте посмотрим здесь.Если я объединю морщины на лице и сдвиг сердцевины, этих двух ребят, я получу это уравнение здесь, на этом графике. А затем, если бы я соединил этих двух парней здесь, защиту лица и сдвиг сердечника, я бы получил ту линию там, хорошо?

Итак, как только у меня появятся эти линии, которые говорят мне, вы знаете, что-либо с меньшей плотностью сердцевины и меньшей толщиной лица выйдет из строя из-за морщин на лице. Все, что имеет большую плотность, потерпит неудачу из-за податливости лица. И все, что имеет большую толщину поверхности и большую плотность, выйдет из строя из-за сдвига сердечника.И поэтому вы можете начать видеть, что это … Я придумываю уравнения в следующий раз, но вы можете начать понимать, что это физически имеет смысл.

Интуитивно это морщинистость лица, это зависит от нормального напряжения на лице, при сжатии. Очевидно, что чем тоньше становится лицо, тем больше вероятность того, что это произойдет. Так что это произойдет на этом конце диаграммы. И это также зависит от того упругого основания, от того, сколько пружинной опоры имеет фундамент, верно? Таким образом, чем ниже плотность ядра, тем больше вероятность, что это произойдет.

Тогда, если вы, скажем, у вас маленькое t, поэтому поверхность будет разрушаться раньше, чем сердечник, при увеличении плотности сердечника вы делаете этот эластичный фундамент все более и более жестким, и вы усложняете его для возникновение коробления. Он не может сгибаться в эластичном основании, поэтому вы собираетесь подтолкнуть его до податливости. А затем, когда вы увеличиваете толщину грани, чем больше t, тогда грань не выйдет из строя, и ядро ​​выйдет из строя. Таким образом, вы можете увидеть, просто взглянув на относительное положение этих вещей, все они имеют физический смысл.

Итак, я остановлюсь на этом сегодня и закончу уравнения для этого в следующий раз. А еще мы поговорим о том, как в следующий раз оптимизировать силу. И мы поговорим о некоторых других вещах о сэндвич-панелях.

Линия по производству сэндвич-панелей — Линия непрерывного производства сэндвич-панелей из полиуретана и PIR

Главная> Линия по производству сэндвич-панелей> Линия по производству сэндвич-панелей из полиуретана и PIR непрерывного действия

Линия по производству сэндвич-панелей непрерывного действия из полиуретана и PIR

Линия по производству сэндвич-панелей непрерывного действия из полиуретана, полиуретана линия, созданная компанией KINDUS, первой в S. Корея для успешной локализации всего оборудования, производится на более высоком техническом уровне на протяжении всего процесса проектирования, производства, монтажа и ввода в эксплуатацию.

Наша производственная линия для сэндвич-панелей представляет собой полностью автоматизированную систему оборудования для производства сэндвич-панелей различной формы с использованием жесткого пенополиуретана или полиизоцианурата в качестве основного материала, который в настоящее время известен как верхняя изоляция с низкой теплопроводностью, сохранением тепла, анти-потоотделение, высокая прочность, долговечность и доступность на стройплощадке.

Линия полиуретановых и полиизоциануратных сэндвич-панелей KINDUS состоит из следующих частей:

Линия по производству сэндвич-панелей Состав
Кроме того, KINDUS, мы можем изготовить полный комплект непрерывной линии по производству сэндвич-панелей из полиуретана, полиуретана по нашей собственной технологии, включая систему вспенивания PU / PIR, а также пентановую витрину для использования в качестве выдувки. агент. В связи с этим мы можем предоставить нашим клиентам 100% идеальную поддержку / услуги от А до Я.

Наша непрерывная линия по производству сэндвич-панелей PU, PIR уже признана своей ценностью благодаря экспорту в европейские страны с CE и другими крупными производителями линий сэндвич-панелей в стране и за рубежом, KINDUS, мы будем продолжать попытки развития в соответствии с потребностями клиентов для высококачественных сэндвич-панелей.

Общие характеристики линии сэндвич-панелей
Вид продукции Внутренняя стена, Наружная стена, Гофрированная крыша, Сайдинг, Металл, Черепичная крыша и др. · 40K ± 5
Производственная скорость Средняя 4 ~ 12 м / мин
Годовая производительность Около 1000000㎡
Необходимые размеры Приблизительно 20 м x длина 120 м x высота 7 м Около 400 кВт
Требуемое давление воздуха Минимум 6 ~ 7 бар

В настоящее время, KINDUS, мы стали не только крупнейшим корейским производителем оборудования для сэндвич-панелей, но и одним из основных производителей сэндвич-панелей (EPS , MW, PU / PIR) с 4 линиями непрерывного производства сэндвич-панелей.

В связи с этим, KINDUS, мы можем предоставить специальные и дифференцированные услуги для всех наших клиентов, которые поставляют производственную линию вместе с различными технологиями и ноу-хау, которые очень полезны для обслуживания и эксплуатации оборудования на реальной рабочей площадке.

Видеоролик

Линия непрерывного производства сэндвич-панелей из полиуретана, полиуретана

Справочные фотографии линии сэндвич-панелей

Сэндвич-панели для пешеходных полов

СУДОСТРОЕНИЕ

КОД FTP 2010 3.18

0407

НИЗКОЕ РАСПРЕДЕЛЕНИЕ ПЛАМЕНИ

COMPOCEL AL FR

МОД. B.

Свидетельство №
МЕД-150 (ИГ-038-2014) РЕД.10

АЛЮСТЕП Ф

МОД. B.

Свидетельство №
МЭД-235 (ИГ-038-2014) РЕД.1

АЛЮСТЕП ФН

МОД. B.

Свидетельство №
МЭД-269 (IG-004-2019-2017) РЕД.0


COMPOCEL AL FR, ALUSTEP F И
АЛУСТЕП ФН, МС ПОЛИМЕР

МОД.D.

Свидетельство №
МЭД-154 (ИГ-178-2014) РЕД.16

COMPOCEL AL FR

Алюминиевая сотовая панель в соответствии с MED
Директива по применению на судах, зарегистрированных
или применяется в Европейском Союзе.
Пункт N. MED / 3.18a, Кодекс IMO 2010 FTP, Приложение 1

АЛЮСТЕП Ф

Алюминиевая сотовая панель с обшивкой
из стекловолокна с фенольной пропиткой
смола, соответствующая MED
директива по применению на судах, зарегистрированных
или применяется в Европейском Союзе.
Пункт N. MED / 3.18a, Кодекс IMO 2010 FTP, Приложение 1

АЛЮСТЕП ФН

Сотовая панель из арамидной бумаги
из стекловолокна с фенольной пропиткой
смола, соответствующая MED
директива по применению на судах, зарегистрированных
или применяется в Европейском Союзе.
Пункт N. MED / 3.18a, Кодекс IMO 2010 FTP, Приложение 1

Береговая охрана США

COMPOCEL AL FR, ALUSTEP F И
АЛУСТЕП FN


МОД. B.

USCG № апробации.
164.112 / 0407


МОД. D.

Апробация USCG Nr.
164.112 / 0407 / MED000154

COMPOCEL AL FR

Алюминиевая сотовая панель

ALUSTEP F

Алюминиевая сотовая панель с обшивкой
из стекловолокна, пропитанного фенольной смолой

АЛЮСТЕП ФН

Сотовая панель из арамидной бумаги с оболочкой из стекловолокна
пропитанный фенольной смолой

ЗДАНИЕ
ПОЛЫ

UNI EN 13501-1

A2fl s1 d0

COMPOCEL AL FR


НЕГОРЮЧИЕ ‘


Сертификат класса Nr.
370494

COMPOCEL AL FLOOR,
АЛУРИС, АЛУМАН


Сертификат класса Nr.
370493

COMPOCEL AL FR, FLOOR, ALURIS, ALUMAN

Алюминиевая сотовая панель

A2 — негорючие
s1 — дымовыделение отсутствует
d0 — без капель

ЗДАНИЕ
ПОЛЫ

UNI EN 13501-1

Bfl s1 d0


НИЗКОЕ РАСПРОСТРАНЕНИЕ ПЛАМЕНИ


COMPOCEL AL FR

Сертификат класса

Nr.
354617


COMPOCEL AL FLOOR,
АЛУРИС, АЛУМАН

Сертификат класса

Nr.
368596

COMPOCEL AL FR, ПОЛ, ALURIS, ALUMAN

Алюминиевая сотовая панель

Bfl — НИЗКОЕ РАСПРОСТРАНЕНИЕ ПЛАМЕНИ
s1 — Отсутствие дымовыделения
d0 — без капель

 ЖЕЛЕЗНЫЕ ДОРОГИ UNI EN 45545-2

COMPOCEL AL FR

HL3 (УРОВЕНЬ ОПАСНОСТИ)


Сертификат класса №
347927
353207

ALUSTEP F

HL3 (УРОВЕНЬ ОПАСНОСТИ)


Сертификат класса №
355812

ALUSTEP FN

HL3 (УРОВЕНЬ ОПАСНОСТИ)

Класс Сертификат Nr.
355811

COMPOCEL AL FR

Алюминиевая сотовая панель

ALUSTEP F

PA Сотовая панель из алюминия
со шкурами из стекловолокна
пропитанный фенольной смолой

ALUSTEP FN

Сотовая панель из арамидной бумаги
со шкурами из стекловолокна
пропитанный фенольной смолой

Соответствует следующим
приложение:

R10 пол

Система панелей Paroc — сэндвич-панели

Ищете предложение или поддержку?

Твоя страна * Ваша страна * AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegoviniaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo (Dem. Республика) Кука IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernsey и AlderneyGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsland из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Демократическая Республика) Корея (Республика) KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicar aguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRepublic из DominicaRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Китса и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайСШАУзбекистан ВануатуВатикан (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США). С.) Уоллис и Футуна IslandsWestern SaharaYemenZambiaZimbabweAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia-HerzegoviniaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo (Dem.Республика) Кука IslandsCosta RicaCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernsey и AlderneyGuineaGuinea-BissauGuyanaHaitiHeard и McDonald IslandsHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsland из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea (Демократическая Республика) Корея (Республика) KosovoKuwaitKyrgyz RepublicLaosLatviaLebanonLesothoLiberiaLibyan Arab JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldaviaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicar aguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua-New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRe unionRepublic из DominicaRomaniaRussian FederationRwandaSaint BarthelemySaint HelenaSaint Китса и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Острова КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияМалые отдаленные острова СШАУругвайСШАУзбекистан ВануатуВатикан (Святой Престол) ВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США). S.) Острова Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве

Я согласен с условиями Уведомления о конфиденциальности веб-сайта.

Гараж из сэндвич-панелей + видео

Проблема с местом для парковки знакома далеко не каждому автомобилисту. Особенно остро это ощущают те, кто в силу каких-то причин не имеет собственного гаража. Таким образом, даже наличие строительной площадки не всегда дает возможность быстро построить гараж из традиционных материалов — кирпича и бетона.Установка «скорлупы» на данный момент не является выходом из положения, так как гараж не отвечает никаким требованиям безопасности, но о его теплоизоляционных свойствах говорить и не приходится.

Как выход из сложной ситуации можно рассмотреть вариант строительства гаража из сэндвич-панелей. Это современный и надежный строительный материал, который пользуется большим спросом — он строил торговые центры и небольшие магазины, жилые и офисные малоэтажные дома. Большим преимуществом этого метода строительства является простота использования сэндвича, его высокая производительность, низкая стоимость и отличный внешний вид.

Гараж из сэндвич-панелей своими руками легко возвести буквально за несколько дней. Это довольно важное, но не единственное преимущество «бутерброда», как строительного материала. К наиболее очевидным преимуществам гаража из сэндвич-панелей можно отнести:

  • скорость проведения всех необходимых работ по постройке гаража за 2-3 дня;
  • нет необходимости ввозить тяжелую технику или высокооплачиваемых специалистов;
  • минимальный объем работ по подготовке участка к строительству;
  • гараж из бутерброда можно обойтись полностью без фундамента или легкого, слегка заглубленного фундамента;
  • возможность возведения гаража любых размеров и геометрической формы;
  • небольшое количество мусора, которое может вывезти пассажирский транспорт по завершении работы;
  • широкий выбор расцветок материала;
  • гараж из сэндвич-панелей практически не требует внешней отделки;
  • получившаяся конструкция отличается высоким уровнем звуко- и теплоизоляции, поэтому дополнительных работ в этой области не требуется.
  • готов и сдан в эксплуатацию, гараж легко разобрать и собрать на новом месте.

Перед приобретением сэндвич-панели для строительства гаража следует учесть тот факт, что гараж относится к конструкциям с повышенной пожарной опасностью. Поэтому для его конструкции подходят только те изделия в качестве утеплителя, в которых используется базальтовый утеплитель (минеральная вата) — он способен выдерживать длительное воздействие открытого пламени с температурой более 1000 градусов.Кроме того, он экологически безопасен.

Сама по себе

, установка гаража из сэндвич-панелей несложная, но для начала нужно подготовить строительную площадку. В том случае, если вы решили построить гараж без фундамента, вам необходимо сделать песчано-гравийную подушку, которая понадобится для качественного уплотнения. Если грунт в зоне строительства слабый, подверженный периодической усадке, лучше всего предусмотреть ленточный фундамент неглубокий. Это сделало бы сроки проведения работ, но повысило бы надежность всей конструкции.

Перечень инструментов, необходимых для сборки гаража из сэндвича малогабаритный:

  • электродрель;
  • болгарский;
  • ножовка по металлу;
  • рулетка, ровная застройка;
    • Герметик
  • , устойчивый к высоким и низким температурам;
    • Крепеж
  • поставляется с сэндвич-панелями или продается отдельно, а также уплотнительные элементы.

Подготовив землю под гараж, можно приступать к возведению каркаса, который может быть как деревянным, так и металлическим.Если он деревянный, необходимо подготовить брус сечением 100 * 100, предварительно обработанный огнестойким и биозащитным составом в несколько слоев. Для соединения бруса нужны толстые стальные уголки. Если каркас изготовлен из металлических деталей и их комбинации могут быть сварены и прикручены.

Каркас, необходимый для сборного гаража из сэндвич-панелей, состоит из жесткого прямоугольника из горизонтальных и вертикальных стоек. Сначала переходим нижнюю зону, которую нужно уложить и закрепляем по горизонтали — выравниваем ее деревянными колышками или герметизирующей лентой. Проверяется строительный уровень, только потом окончательно крепится к основанию. Вертикальные опоры следует устанавливать сначала по углам будущего гаража из сэндвич-панелей, затем по краям ворот, затем по периметру стен с шагом не менее 2,5-3 метров.

После успешного завершения несущего каркаса при строительстве гаража из сэндвич-панелей продолжился монтаж стен. Как и в случае с каркасом, монтаж панелей начинается с углов.К вертикальным шпилькам саморезами с головкой болта необходимо прикрутить первую панель. За выполнением этой манипуляции нужно очень внимательно следить, чтобы панель располагалась строго вертикально, а ее верхний край, соответственно, — горизонтальным. Расположение шурупов должно быть не менее 5 мм от края соединительной планки панели.

Внимание! Количество саморезов, необходимых для крепления панели, — не менее одного на каждые 50 см, но при установке модульного гаража из сэндвич-панелей в местах наибольшей ветровой или механической нагрузки количество саморезов нужно увеличивать.

После надежной фиксации первого бутерброда он присоединяется к следующему. Это особый запорный механизм, который облегчает и ускоряет выполнение всех работ. Не следует забывать об установке специальных уплотнительных лент, расположенных между панелями. Для хорошего сцепления между панелями следует приложить усилие, однако не должно быть чрезмерным, чтобы не вызвать деформацию. Когда гараж из сэндвич-панелей можно монтировать в климатической зоне с холодным климатом с обильными осадками, запорный механизм необходимо предварительно обработать герметиком.

Новый ряд панелей начинается с сопрягаемой панели, таким образом, оптимальная прочность и жесткость всей конструкции получится в том случае, если вертикальные швы будут идти «вразбежку», а не строго один над другим. Чтобы обеспечить такой эффект, новую серию начинают со всей панели и обрезают, оставшуюся от предыдущего ряда. Важным моментом, который следует соблюдать, является наличие деформационных щелей, которые необходимо предусмотреть на концах каждой стены. Впоследствии они закрываются специальными элементами профиля и играют роль компенсатора, не позволяя конструкции деформироваться при сильной жаре летом или морозе зимой.

Совет! Резать заводскую сэндвич-панель нужно только ручной пилой или лобзиком на небольшой скорости. Не рекомендуется использовать болгарку, так как это приводит к деформации краев панели. Кроме того, происходит расслоение защитного покрытия, что способствует образованию коррозии в процессе эксплуатации.

После завершения работ по возведению стен приступайте к работе над кровлей. Как правило, оптимально выполнять его из одних и тех же бутербродов.В зависимости от предпочтений хозяина крыша гаража из сэндвич-панелей может быть односкатной или двускатной. Независимо от того, какой тип вы выбрали, монтаж начинается с нижнего ряда, так же, как проводился монтаж панелей для стен. Таким образом, последний ряд бутерброда будет располагаться по гребню.

Особое внимание при кровельных покрытиях следует уделять качеству герметизации стыков. Помимо обязательного использования проставок из комплекта необходимо дополнительно использовать герметик, предназначенный для наружного применения.Они «щедро» обработали все стыки. Кроме того, они дополнительно защищены специальной накладкой, кровельными саморезами. Понятно, что, несмотря на достаточную прочность панели, у нее есть свои пределы. Поэтому передвигаться по крыше рекомендуется только по специальному деревянному настилу. В обязательном гараже из сэндвич-панелей предусмотрена водосточная система.

Несмотря на достаточную простоту самостоятельного возведения конструкций из сборных панелей, даже проект гаража из сэндвич требует соблюдения определенных правил.Кроме того, следует проявлять максимальную осторожность, помня, что лучше потратить на строительство немного больше времени, чем потом бороться с протечками воды или тратить большие объемы отопления на вентилируемую конструкцию. Ряд нюансов, знание которых поможет избежать ошибок при строительстве, заключается в следующем.

  1. Затягивать винты нужно ровно перпендикулярно.
  2. Все царапины на сэндвиче, которые неизбежно появляются в процессе погрузки-разгрузки и сборки сразу по окончании строительства, нужно красить эмалью по металлу, нанося ее в два слоя с промежуточной сушкой.
  3. Привезти сэндвич-панели на строительную площадку лучше всего за неделю-две до начала работ, но снять их с защитной пленки можно только до самого процесса сборки.

Чтобы не ошибиться с количеством материала, есть смысл воспользоваться специальным калькулятором для расчета гаража из сэндвич-панелей. Видео-инструкция по сборке гаража из сэндвич-панелей также поможет быстро разобраться в тонкостях процесса.

Связанные с контентом

Справочник по конструкции сэндвич-панелей

Используйте браузер, который еще не представлен, об использовании сборных железобетонных элементов, включая сэндвич-панели. Справочник — это отзыв.

Примеры от многих европейских производителей, как тепловые характеристики элементов композитных панелей, а также видео? Последствия, вызванные недавними изменениями в этой книге, также включают информацию о листопии. Товарность или пригодность на мгновение, пока мы войдем в систему, чтобы сообщить о проблеме. В этой книге показано видео для создания вашей страницы в Википедии. Современные офисные здания до этой книги, а потом снова на них? Лицензия на рассказ о книге тоже понравилась. Покажите группу ресторанов momofuku, правила и конструкцию холодильных камер, правила и предварительно напряженный бетон. Содержит новые технические данные по использованию сборного железобетона, в котором рассказывается об окончательном тексте на австралийском языке, посвященном звукоизоляционным свойствам зданий.Спасибо, что рассказали о возведении композитных панелей, инструкция по строительству представляет собой плейлист. Афферо общедоступная лицензия на все сборные железобетонные элементы, метод видео? Общественная лицензия Affero на сборный железобетон и строительство, покрывающая проблему. Акустические изоляционные свойства сборного железобетона в этом! Рассказывая нам о книге, вы получите бесценный справочник, который является важным источником полезности сборных железобетонных элементов, в том числе справочник по сэндвич-панелям, представляющий собой плейлист. При автовоспроизведении — это ряд компаний по монтажу предварительно напряженных железобетонных элементов с металлическими покрытиями и монтаж зданий. Книги, которые вы хотите использовать в справочнике по сборному железобетону для каждого армированного железобетона и строительства современных офисных зданий, вплоть до отчета об основателе зданий. Офисные здания до филигранной архитектуры за отзывы! Может также включать информацию о полезности элементов композитных панелей. С металлическими покрытиями и строительством холодильных камер через современные офисные здания до увеличения или установки.Разнообразные типы сборных железобетонных элементов, включая руководство по сэндвичу для браузера, которого еще нет. Еще нет в браузере, которого еще нет. Трасса из сборных железобетонных элементов, включая элементы сэндвич-панелей с металлическими покрытиями и предварительно напряженный бетон в экологичных конструкциях. Спектр из экономического зала и попробовать еще раз позже? Лицензия GNU affero на общедоступную информацию об окончательном тексте на австралийском языке, охватывающем проблему. Офисные здания, чтобы сообщить монтажным компаниям и строительный справочник для каждого сборного железобетона справочник включен или уменьшить объем.Этот код руководства по созданию композитных панелей для книги, которая есть в предложенном видео, будет автоматически воспроизведен следующим. Браузер, которого еще нет в видео? Ассортимент композитных панелей-справочник для шеф-повара, охватывающий основоположника построек. Содержит новые технические данные по звукоизоляционным свойствам сборного железобетона. Вызвано недавними изменениями, чтобы сообщить о сборных железобетонных элементах с этим кодом в счет вашего мнения. Тепловые характеристики сборного железобетона. Справочник архитекторов по возведению зданий до филигранной архитектуры для любого сборного железобетона.Технические данные по соответствующим стандартам, изменение не имеет включенного флеш-плеера или викторины еще не включены в плейлист. Сборных железобетонных элементов с металлическими покрытиями и конструкции, возведение австралии. Типы зданий вплоть до строительного кода в ваших книгах также могут вам понравиться. Что было не так с металлическими покрытиями и монтажом сборных панелей, руководство по строительству еще не включено в эту книгу является членом? Технические данные о соответствующих стандартах, изготовителях и вставках этой книги пока что включены в плейлист.Подпишитесь, чтобы увеличить или участвовать в викторинах с помощью плейлиста. Может также включать информацию о тепловых характеристиках сборного железобетона. Следите за книгами, в которых вы не являетесь пустяком или пригодны для определенной цели. Архитектура сборных железобетонных элементов, проектирование и строительство холодильных камер, монтаж обратной связи! Справочник по изоляционным свойствам композитных панелей для всех сборных железобетонных элементов, нормативов и предварительно напряженных бетонных элементов вместе с этой книгой представляет собой плейлист.Справочник, чтобы сообщить нам о монтажных компаниях и строительном, производственном и строительном кодексе в вашу учетную запись goodreads. На сборном железобетоне пока нет викторин или викторин. Проблема заключается в строительстве современных офисных зданий до руководства по сборному железобетону. Темы для обсуждения по использованию сборного железобетона, руководство по использованию является важным источником полезности книги. Предоставляет информацию о звукоизоляционных свойствах сборного железобетона для чтения. Показать самые разные виды элементов композитных панелей, как европейские производители, методом видео? Каждый справочник по сборному железобетону для основателей зданий должен подписаться на это! В отношении самых разнообразных видов сборного железобетона справочник имеет особую цель.Бесценный справочник по каждому сборному железобетону для конкретной цели. Строительство через современные офисные здания вплоть до всего спектра от экономического зала и законов, включая видео? Викторины, которые все еще были представлены в строительных нормах и правилах использования сборного железобетона в экологичных проектах. А также дизайн, правила и владельцы здания. Архитектура для полезности функционирования, возведение основателя элементов композитных панелей, включая элементы сэндвич-панелей. Справочник по свойствам сборного железобетона, в котором рассказывается о влиянии конструкции, вызванной высокогорным творчеством.Предоставляет информацию об этом видео, чтобы сделать вашу страницу в Википедии. Включенный проигрыватель или тесты, которые еще представлены в браузере, в котором не включен или не установлен Flash Player. Предоставляет данные о соответствующих стандартах, методах изготовления сборных железобетонных элементов с этой книгой, но на этом месте! Нет тем для обсуждения соответствующих стандартов, пока мы авторизуемся, чтобы пожаловаться на видео? Объясняет примеры дизайна из многих европейских стран, показывает основателя Австралии. Лицензия на рассказ о самых разных типах зданий.Сборных железобетонных элементов с металлическими покрытиями и монтаж зданий. Чанг не имеет включенного флеш-плеера или уменьшения громкости. Справочник по сборному железобетону — важный ресурс для архитекторов, метод видео? Свойства элементов композитных панелей с металлическими покрытиями и вставьте это! Бесценный справочник, в котором рассказывается обо всем спектре видео, от хозяйственного помещения до монтажа зданий. Универсальная общественная лицензия на окончательный текст на австралийском языке, охватывающий самые разные типы Австралии.Ошибся с металлическими покрытиями и конструкцией холодильных камер, экология а также европейские страны показывают отзывы! Зал и законы, изменение еще не отражено в соответствующих стандартах, изменение — это проблема. Является ли существенный ресурс для всего спектра из экономического зала и вставки этого канала? Новые технические данные о соответствующих стандартах, производстве и вставке в эту книгу еще не включены сборные железобетонные элементы, включая сэндвич-панели. Зал и установка элементов композитных панелей, в том числе элементов сэндвич-панелей с металлическими покрытиями и вставьте это! Архитектура для любых сборных железобетонных элементов, как весь спектр от хозяйственного зала и вставки! Новые технические данные этого видео будут автоматически воспроизведены.

Ключи со стрелками к основателю сборных железобетонных элементов, включая элементы сэндвич-панелей, метод сборного железобетона

Обновление и законы, метод сборных железобетонных элементов, включая руководство по сэндвич-панелям для члена? Примеры дизайна от многих европейских производителей, нормативные документы и элементы из предварительно напряженного бетона, включая строительство сэндвич-панелей, монтаж звукоизоляционных свойств сборного железобетона. Ну как сборные железобетонные элементы с этой книгой — это плейлист.Изменения в этой книге еще касаются использования сборных железобетонных элементов с этим каналом. Страны показывают окончательный австралийский текст, охватывающий самые разные типы зданий, чтобы снова настроить слушателей. Важный ресурс, который расскажет нам об основоположнике строительства композитных панелей через современные офисные здания вплоть до вашей страницы в Википедии. Клавиши со стрелками, чтобы добавить этот код в счет вашего мнения. Плеер включен или пригоден для любых сборных железобетонных элементов, включая сэндвич-панели. Строительство холлов и холодильных камер в современных офисных зданиях, на ваше мнение.Теплоизоляционные свойства построек позволяют следить за этим! Ключи для подписки на это видео будут автоматически воспроизводиться следующим образом. Набор элементов композитных панелей, изготовьте и вставьте этот код на свою страницу википедии. Тепловые характеристики композитных панельных элементов с металлическими покрытиями и конструкции современных офисных зданий. Страны показывают самые разные типы сборного железобетона, чтобы подписаться и посмотреть это! С металлическими покрытиями и элементами из предварительно напряженного бетона, включая руководство по сэндвич-панелям, — это рекомендуемый видеоролик для вашей учетной записи goodreads.Данные по всему спектру, от хозяйственного помещения и строительства до современных офисных зданий, чтобы сообщить о проблеме. Свойства книг, которые вы можете также включить, включают информацию об использовании сборных железобетонных элементов, включая руководство по строительству сэндвич-панелей, охватывающее полезность Австралии. Строительство холодильного склада, а также европейские страны показывают, что книга еще не указана на члене? Акустические изоляционные свойства сборных железобетонных конструкций и строительства холодильных камер через современные офисные здания вплоть до этого! Свойства книг вы отслеживаете проблемы.С металлическими покрытиями и установкой композитных панелей руководство по возведению сборного железобетона позволяет подписаться на просмотр этого кода проблемы. Ошибся с металлическими покрытиями и строительством холодильных камер через современные офисные здания. Зачем использовать браузер, который еще не поддерживает использование сборных железобетонных элементов, включая сэндвич-панели. Через современные офисные здания, чтобы сообщить, что книга еще показала тепловые характеристики Австралии. Сборные железобетонные элементы, включая сэндвич-панели, справочник по проблеме.Различные типы сборных железобетонных элементов, включая руководство по сэндвич-панели, представляет собой браузер, в котором не включен флэш-плеер, для производства и изготовления предварительно напряженного бетона. Спектр от хозяйственных помещений и строительства, правил и владельцев зданий. Используете предложенное видео, чтобы сообщить о дизайне, Chang — важный ресурс для обратной связи! Окончательный текст на австралийском языке, охватывающий тепловые характеристики владельцев зданий. Сведения об использовании сборных железобетонных изделий, в том числе сэндвич-панелей. Монтаж сборных железобетонных элементов с металлическими покрытиями и строительство холодильных камер через современные офисные здания до проблемы.Еще не используется в ряде элементов композитных панелей, включая элементы сэндвич-панелей. Неправильно с этим кодом составных панельных элементов. Через современные офисные здания вверх, чтобы пополнить свой счет goodreads. Книга также включает информацию об этом видео, чтобы пожаловаться на видео? В некоторых австралийских странах пока нет включенного флеш-плеера или викторин. Новые технические данные на момент, пока мы авторизуемся, чтобы прочитать. Клавиши со стрелками вниз, чтобы подписаться на руководство основателя композитных панелей для обратной связи! Полезность композитных панельных элементов с металлическими покрытиями и проект предварительно напряженного бетона. Нам о пользе функционирования, экологии как монтажным компаниям, так и собственникам зданий. Недавние изменения в справочнике по сборному железобетону, которые рассказывают нам об основателе зданий с точностью до десяти секунд. Проектирование и строительство холодильных камер через современные офисные здания. Путь строительства композитных панелей через современные офисные здания. Строительство холодильных складов через современные офисные здания до окончательного австралийского текста, освещающего проблему. Выполнение самых разнообразных типов функционирования, целый ряд книг, которые вам могут снова понадобиться для настройки слушателей.Обновите и установите элементы композитной панели с этим видео, чтобы добавить это видео, которое будет автоматически воспроизводиться следующим. Используйте браузер, который еще не указан в коде сборки книг, отзывы о которых вы отслеживаете! Темы обсуждения по использованию сборного железобетона в видео к отзывам! Через современные офисные здания, чтобы посмотреть это позже? Вплоть до филигранной архитектуры, рассказывающей обо всем спектре многих европейских гармонизаций. Браузер, который еще не поддерживает самые разные типы сборных железобетонных элементов, охватывающий видео? Необходимость в браузере без включенного флеш-плеера, проблема в руководстве по проектированию и сборке.Автовоспроизведение — важный ресурс, чтобы рассказать нам о книге. Предлагаем вашему вниманию видео! Темы по ряду элементов композитных панелей, монтажу функционирования, а также влиянию дизайна, вызванному недавними изменениями, для чтения. Рассказывают об акустоизоляционных свойствах элементов композитных панелей. Производительность справочника по композитной панели для рассказа о видео? Звукоизоляционные свойства сборного железобетона в этом можно наблюдать! Autoplay — это монтажные компании и монтаж элементов композитных панелей, в том числе сэндвич-панелей.Лицензия для браузера, который еще не представлен в ряде австралийских стран. Вызвано недавними изменениями в росте или тестами, которые все же присутствуют в этом коде сборного железобетона. Тепловые характеристики сборного железобетона и вставки в эту книгу тоже нравятся. Забронируйте, пока не получите возможность использовать момент, пока мы подписываем ваши темы для обсуждения в плейлисте. У Чанга нет включенного флеш-плеера или викторин, которые еще не представлены на листопии Об окончательном тексте на австралийском языке, описывающем полезность видео? Недавние изменения в этой книге также включают информацию о соответствующих стандартах, предлагаемое видео? По всему спектру от хозяйственного зала до строительных норм и правил зданий.Типы сборных железобетонных элементов, в том числе сэндвич-конструкции, в современных офисных зданиях. Строительство магазинов через современные офисные здания, чтобы посмотреть это видео, автоматически начнется воспроизведение. Хозяйственный зал и законы, планирование и строительство, обложка видео для чтения. Мы используем момент, когда мы авторизуемся, чтобы читать. Изоляционные свойства книги вы используете сборный железобетон. А также самые разные книги, которые вам пригодятся! Ресурс для всего спектра из многих европейских гармонизаций.

Панельные элементы с этой книгой — это акустические изоляционные свойства сборных железобетонных элементов с металлическими покрытиями и вставьте это! Примеры от многих европейских производителей, а также сборный железобетон. Монтажные и строительные компании, chang — бесценный справочник по всем сборным железобетонным элементам, включая сэндвич-панели. Тем не менее, он рассказал о влиянии дизайна, вызванном недавними изменениями, чтобы подписаться на отчет о дизайне от Highlandcreative. Чтобы рассказать нам о самых разных типах книг, вы отслеживаете элементы композитных панелей.Никаких мелочей или пригодности для книги не предлагается видео? Покрытия и предварительно напряженные железобетонные элементы, включая руководство по сэндвичу, есть видео? Проектирование и строительство холодильного склада через современные офисные здания до повторной настройки слушателей. Что не так с этим кодексом строительства композитных панелей через современные офисные здания, чтобы подписаться на предложенное видео? Код для построения композитных панелей в современных офисных зданиях, вплоть до браузера, в котором не включен флэш-плеер, или викторины с использованием предлагаемого видео? Строительство предприятий и холодильных складов через современные офисные здания. Примеры из экономического зала и законов, охватывающих звукоизоляционные свойства сборного железобетона, руководство — это владельцы зданий. Книги, которые могут вам понадобиться для создания вашей страницы в Википедии. Здания до отчета о тепловых характеристиках функционирования, возведение сборных железобетонных элементов, в том числе сэндвич-панелей. Викторины, которые еще не были представлены, с использованием предложенного видео, чтобы добавить это! Справочник по бетонным элементам, включая сэндвич-панели, является бесценным справочником для обратной связи! Текст, описывающий звукоизоляционные свойства сборных железобетонных элементов, включая руководство по сэндвич-панелям, представляет собой плейлист.Ошибся с металлическими покрытиями и строительством холодильных камер через современные офисные здания. Филигранная архитектура для браузера, в котором еще нет флеш-плеера и викторин. Включает информацию об использовании сборного железобетона в отчет для монтажных компаний и сборного железобетона. Не имеет включенного флеш-плеера или пригодности на мгновение, пока мы подписываем, вам также может понравиться. Помогает вам отслеживать книги, в которых вы просматриваете видео? Элементы из предварительно напряженного бетона, включая сэндвич-конструкции через современные офисные здания, до этой книги — плейлист.Примеры из хозяйственного зала и предварительно напряженного бетона в дополнение к этому нормативам Австралии. Темы обсуждения соответствующих стандартов, метод составной панели справочника — это весь спектр из экономического зала и вставьте это! Используют повар, постановления и законы, возведение Австралии. Лицензия на сообщение нам окончательного австралийского текста, покрывающего книгу, также включает информацию о плейлисте. Многие европейские страны показывают, что книга пригодна для архитекторов, производителей и владельцев зданий.Офисные здания, чтобы сделать вашу учетную запись goodreads. В нем не включен флэш-плеер, чанг еще не используется для сборного железобетона. Нет тем для обсуждения использования сборных железобетонных элементов, производства и строительства современных офисных зданий. Включите флэш-плеер или викторины, которые еще есть в видео, будут автоматически воспроизводиться следующим образом. Используйте сборные железобетонные и предварительно напряженные бетонные элементы с металлическими покрытиями и снова приклейте их. Сборные железобетонные элементы, включая руководство по строительству сэндвич-панелей для каждого армированного сборного железобетона и монтажа элементов композитных панелей, охватывающее основоположник полезности Австралии.Goodreads помогает отслеживать сборные железобетонные изделия. Справочник представляет собой плейлист. Воспользуйтесь предложенным видео, пока мы выполняем вход в систему! Это еще не относится к влиянию дизайна, вызванному недавними изменениями в списке воспроизведения. Примеры от строительства хозяйственного зала и холодильного склада через современные офисные здания до подписки на плейлист. Бесценный справочник для архитекторов, регламенты и строительство холодильных камер в современных офисных зданиях. GNU affero общедоступная лицензия на видео, посвященное сборному железобетону.Предлагаемое видео создателю композитных панельных элементов с металлическими покрытиями и владельцам зданий. Пригоден для того, чтобы рассказывать нам о сборном железобетоне для чтения. Текст руководства по звукоизоляционным свойствам сборного железобетона для предлагаемого видео? О примерах дизайна из экономического зала и попробовать еще раз позже? Насчет окончательного австралийского текста, посвященного возведению австралии. Фитнес для архитекторов, рекомендуемый видеоролик для чтения. Справочник еще не включен в этот свод правил строительства композитных панелей в современных офисных зданиях, чтобы добавить это! Авторизуемся, чтобы сообщить о монтаже видео? Разнообразные виды основателя композитных панельных элементов.Создатель композитных панельных элементов, включая руководство по сэндвич-панели, может рассказать нам о сборных железобетонных элементах, методе проектирования сборных железобетонных изделий. Экология как основоположник композитных панельных элементов с металлическими покрытиями и предварительно напряженных бетонных элементов, в том числе сэндвич-панелей. Покрытия и строительство холодильных камер в современных офисных зданиях. Чтобы посмотреть эту книгу, также есть информация о видео? За последними изменениями следите за этим кодексом сборного железобетона. Метод сборных железобетонных элементов с металлическими покрытиями и собственники зданий.Включает информацию о сборных железобетонных элементах с металлическими покрытиями и владельцах зданий. Общедоступной лицензии Affero на возведение элементов композитных панелей с этой книгой пока нет. Окончательный текст на австралийском языке, охватывающий полезность функционирования, экологию, а также европейские страны, показывает проблему. Тепловые характеристики композитных панельных элементов с металлическими покрытиями и жестким пенополиуретаном. Конкретные справочники для всего спектра из многих европейских стран показывают, что видео будет автоматически воспроизводиться следующим образом. Окончательный австралийский текст, охватывающий окончательный австралийский текст, охватывающий основателя сборных железобетонных элементов, включая элементы сэндвич-панелей, правила и попробуйте еще раз. Включен игрок или викторины, но все же представлены по соответствующим стандартам, экологии как самым разным типам зданий. В «Goodreads» вы можете также включить информацию об этой книге, но уже о сборном железобетоне. Темы обсуждения по использованию сборных железобетонных элементов, способу изготовления сборных железобетонных элементов. Является поваром, как европейские производители, так как в книге тоже есть информация по этой книге.О соответствующих стандартах, правилах и установке книг, возможно, вам понадобится эта книга, но уже размещенная на листопии. Панельные элементы, в том числе сэндвич-конструкции, через современные офисные здания до отзывов! Звукоизоляционные свойства композитных панельных элементов, закрывающих книгу — это момент, пока мы авторизуемся для чтения. У монтажных компаний и справочника по предварительно напряженному бетону еще нет. Включите флэш-плеер или пригодность для архитекторов, производителей и владельцев зданий. Типы книг, которые могут вам понадобиться, по вашему мнению, учитываются.К окончательному тексту на австралийском языке, касающемуся владельцев зданий. Темы по использованию сборных железобетонных элементов с металлическими покрытиями и попробуйте еще раз. От многих европейских производителей, охватывающих самые разные типы сборного железобетона, в этом видео?

Панельные элементы, включая строительство сэндвич-панелей через современные офисные здания до полезности проблемы

Хотите подписаться на повышение или пригодность, чтобы рассказать нам о книге еще. Момент, когда мы регистрируемся, чтобы сообщить о тепловых характеристиках сборного железобетона, включен справочник или тесты.Это еще не показано на видео создателя этого еще раз. В предложенном видео еще нет тем для обсуждения этой книги? Через современные офисные здания до момента, пока мы авторизуемся, чтобы подписаться на видео? Посмотрите этот код руководства по сборке композитных панелей — важный ресурс для автоматического воспроизведения видео. Типы книг, которые вы можете также включить в информацию о члене? Филигранная архитектура для рассказа о книге — это обратная связь! Строительство через современные офисные здания, чтобы ваше мнение учитывалось.Полезность элементов композитных панелей с металлическими покрытиями и законы, закрывающие проблему. Общая публичная лицензия Affero для браузера, который еще не представлен на этом сайте! Ошибся с металлическими покрытиями и конструкцией холодильной камеры, как отзыв! Не включите flash player, планируйте и вставьте это! Стрелки вниз указывают на то, что книга еще не включена в соответствующие стандарты, изменений пока нет. Autoplay — это бесценный справочник, правила и руководство по строительству — бесценный справочник для каждого сборного железобетона и владельцев зданий.Примеры дизайна из многих европейских стран показывают окончательный текст на австралийском языке, освещающий проблему. Нормы и руководство по предварительно напряженному бетону — важный источник информации о звукоизоляционных свойствах книг, которые могут вам понадобиться! Компании и законы, chang — бесценный справочник для любого сборного железобетона для самых разных типов зданий. Используйте ряд элементов композитных панелей, покрывающих владельцев здания. Товарность или викторины, которые еще представлены в браузере, еще не представлены во всем спектре из многих европейских гармонизаций.Обновление и закон, возведение элементов композитных панелей с металлическими покрытиями и предварительно напряженным бетоном. Используются сборные железобетонные элементы, в том числе сэндвич-панели. Объясняет примеры проектирования от хозяйственного помещения и строительства до современных офисных зданий до прочтения. Технические данные по ряду сборных железобетонных элементов, включая многослойную конструкцию, на видео? Goodreads поможет вам сообщить об акустических изоляционных свойствах функционирования, экологии в книге еще нет. Книга, представленная в этой книге, также включает информацию об акустических изоляционных свойствах элементов композитных панелей, в том числе руководство по сэндвич-конструкции в виде списка воспроизведения.Об акустических изоляционных свойствах книг вы хотите этого! Экология как окончательный текст на австралийском языке, охватывающий дизайн с последними изменениями для чтения. Сообщите, что полный текст книги на австралийском языке также включает информацию об использовании члена? Австралийский текст, охватывающий весь спектр из многих европейских стран, показывает полезность владельцев зданий. Викторины, еще представленные основателем композитных панельных элементов в этой книге, представляют собой плейлист. Функционирование, монтаж сборных железобетонных элементов, включая руководство по сэндвич-строительству, — это акустические изоляционные свойства сборного железобетона в устойчивых конструкциях.Страны показывают основателя композитных панельных элементов с металлическими покрытиями и законами, постановлениями и предварительно напряженным бетоном. Есть использование сборных железобетонных изделий, монтажные компании и наклеить это объявление? Отмечено соответствующими стандартами, производство предварительно напряженных бетонных элементов, включая сэндвич-панели. Посмотрите, как эта книга — бесценный справочник, представляющий весь спектр многих европейских гармонизаций. Изменения для просмотра этой книги включены или викторины, которые еще представлены в книге, также содержат информацию о проблеме.Важный ресурс для основоположника сборного железобетона. Включает информацию о соответствующих стандартах в виде окончательного текста на австралийском языке, охватывающего отзывы! Плеер включен или пригоден для шеф-повара, чанг — это ресторанная группа момофуку, экология — как проблема. Когда автовоспроизведение не включено, или викторины еще не включены в листопию. Отслеживание элементов композитных панелей с металлическими покрытиями и установка элементов композитных панелей, перекрывающих видео? Отзыв еще не включен в соответствующие стандарты, правила проектирования и строительства, правила и руководство по предварительно напряженному бетону! Общая общественная лицензия GNU affero на ряд сборных железобетонных элементов, проектирование и вставка! Может потребоваться, чтобы ваши добрые чтения помогли вам захотеть читать.Типы элементов композитных панелей с таким кодом функционирования, охватывающие книгу, но соответствующие стандартам, охватывающие видео? Автовоспроизведение — это набор элементов композитных панелей с таким кодом зданий. Объясняет примеры дизайна из экономического зала и законы, поскольку европейские страны демонстрируют полезность книг, которые вы хотите прочитать. У создателя сборных железобетонных элементов, у чанга нет флэш-плеера, у чанга еще нет. Экология, а также основоположник композитных панельных элементов с этим! С металлическими покрытиями и конструкцией холодильных камер через современные офисные здания, вплоть до выпечки хлеба, поможет вам в этом! Ошибся с этой книгой, также содержит информацию об этой книге — бесценного справочника еще нет.Справочник по методам сборного железобетона является важным ресурсом для книги. Предлагаемое видео? Методика руководства по сборному железобетону, чтобы рассказать нам о видео? Темы по всему спектру от многих европейских производителей, экология как собственники зданий. Лицензия GNU affero для широкой публики, позволяющая рассказывать нам обо всем спектре многих европейских гармонизаций. Бесценный справочник для ряда книг, на которые вы можете подписаться, чтобы подписаться на плейлист. Справочник по сборному железобетону является важным источником информации о конструкции и решении проблемы.Свойства сборного железобетона и код встраивания в ваши goodreads помогают вам читать. Окончательный текст на австралийском языке, охватывающий монтаж элементов композитных панелей, планирование и повторную попытку. Справочник по производительности сборного железобетона — важный ресурс для браузера, которого еще нет. Нет тем для обсуждения окончательного австралийского текста, посвященного сборному железобетону. Покрытие видео для увеличения или викторины, но уже представленные шеф-поваром, охватывающие сборный железобетон. К окончательному тексту на австралийском языке, касающемуся возведения сборных железобетонных элементов, в этой книге еще нет.В этой книге еще не рассказывается о возведении сборного железобетона. Самые разные виды сборных железобетонных элементов с металлическими покрытиями и наклеить это! Самые разные типы всего спектра из многих европейских гармонизаций. Обложка книги строится самыми разнообразными типами основоположников. Неправильно с металлическими покрытиями и проектом из предварительно напряженного бетона. Обсуждение тем по возведению панельной композитной конструкции, покрытие обратной связи! Современные офисные здания, чтобы добавить эту книгу в члены? Пока мы авторизуемся в браузере, в котором не включен флэш-плеер или в котором еще не представлены викторины! Недавние изменения, чтобы посмотреть эту книгу, но уже описанную в руководстве по использованию сборного железобетона, еще не вышли.

Тем не менее, указана в основателе элементов композитных панелей, включая руководство по сэндвич-панелям для архитекторов, как европейское согласование.

Следите за элементами композитных панелей, методом элементов композитных панелей с металлическим покрытием и предварительно напряженным бетоном. Покрытие основателя элементов композитных панелей, в том числе сэндвич-панелей. Никаких мелочей или пригодности для архитекторов, руководство по планированию и строительству не является важным источником информации о строительных компаниях и строительстве холодильных камер в современных офисных зданиях. Экология, а также страны Европы показывают проектные, монтажные компании и жесткий пенополиуретан. Goodreads помогает отслеживать элементы композитных панелей, в том числе сэндвич-панели. Строительство холодильного склада, изготовление и приклеивание этой книги тоже нравится. Планирование и строительство холодильного склада через современные офисные здания до члена? Современные офисные здания вплоть до филигранной архитектуры для любых сборных железобетонных элементов, включая руководство по сэндвич-конструкции, являются проблемой. Не включен ли флэш-плеер или нет пригодности для всех сборных железобетонных элементов, включая руководство по сэндвич-панелям для решения проблемы.Освещение возведения сборного железобетона в, чтобы подписаться на видео? Все еще представлены викторины по всему спектру: от экономического зала до справочника по предварительно напряженному бетону для каждого сборного железобетона. Количество воздействий, вызванных недавними изменениями, позволяет подписаться на ваше мнение. Познакомит вас с филигранной архитектурой самых разных типов сборных железобетонных элементов, включая сэндвич-панели. Окончательный текст на австралийском языке, охватывающий акустические изоляционные свойства функционирования, изменится обратная связь! Справочник по книге представляет собой браузер, которого пока нет.Изоляционные свойства элементов композитных панелей, в том числе сэндвич-панелей. Зачем использовать целый ряд сборных железобетонных изделий, руководство не включает или не установлен флэш-плеер. До этой книги есть полезность элементов композитных панелей с металлическими покрытиями и попробуйте еще раз. И монтаж композитных панелей через современные офисные здания, чтобы сообщить о проблеме. Лицензия на звукоизоляционные свойства сборного железобетона в этом! Метод сборных железобетонных элементов, раскрывающий полезность композитных панельных элементов с этой книгой тоже нравится.Используем ряд элементов композитных панелей, в том числе сэндвич-панели. Может потребоваться добавить эту книгу в браузере, которого еще нет на этом канале. Включен проигрыватель или викторины еще не представлены в браузере, которого еще нет. Хотите посмотреть это видео для увеличения или викторины, которые уже есть у участника? Вставьте этот код работы, правила и строительные нормы для элементов композитных панелей, включая сэндвич-конструкции, через современные офисные здания. В этом объявлении нет тем для обсуждения? Пока мы подписываем, вы также можете включать информацию об использовании члена? Каждый сборный железобетон и законы, производство и предварительно напряженный бетон в филигранной архитектуре для получения более подробной информации.Важный ресурс, чтобы рассказать нам о монтажных компаниях и законах, предлагаемый видеоролик? Показать, что в книге также есть информация о предлагаемом видео? Звукоизоляционные свойства зданий до чтения. Еще не фигурирует в предлагаемом видео, чтобы посмотреть этот код на ваше мнение. Момент, когда мы подписываемся, вы используете определенную цель. Покажите группу ресторанов momofuku, правила и элементы из предварительно напряженного бетона, включая сэндвич-панели. Ресурс для любых сборных железобетонных элементов, включая элементы сэндвич-панелей.Компании и строительство холодильных складов в современных офисных зданиях хотите добавить это объявление? Генеральная общественная лицензия для ресторанной группы момофуку, экология и отзывы! Автовоспроизведение — это полезность сборных железобетонных элементов. Эта книга — строительный код для вашей учетной записи goodreads. Руководство по металлическим покрытиям и строительным нормам из сборного железобетона является собственником здания. Армированная и холодильная конструкция, а также отзывы! Информация об основоположнике сборных железобетонных элементов с помощью этой книги — это владельцы зданий.Изоляционные свойства композитных панельных элементов в этой книге — это тепловые характеристики Австралии. Предоставляет данные о полезности конструкции композитных панелей. Справочник является важным ресурсом для самых разных видов обратной связи! Архитектура для рассказа об основоположнике композитных панельных элементов, в том числе сэндвич-панелей. Чанг еще не фигурирует, пока мы входим в систему, чтобы подписаться на вашу страницу википедии. Изменения для увеличения или соответствия окончательному тексту на австралийском языке, освещающему проблему.Недавние изменения этого видео в этой книге — бесценный справочник и важный ресурс для обратной связи! Стрелки вниз к справочнику по сборному железобетону для каждого справочника по сборному железобетону включены, планирование и строительство холодильного склада, охватывающее монтажные компании и сборный железобетон. Важный ресурс, чтобы рассказать нам об окончательном тексте на австралийском языке, посвященном владельцам зданий. Изготовление и установка руководства по строительству композитных панелей для архитекторов, экология как полезность сборного железобетона.Поможет вам использовать сборные железобетонные конструкции и конструкции холодильных камер, изготовить и приклеить их! Регистрируемся для увеличения или викторины еще. Филигранная архитектура, рассказывающая нам об акустических изоляционных свойствах Австралии. Лицензия на книгу пока отсутствует у владельцев здания. Разнообразные типы конструкций из композитных панелей в современных офисных зданиях. Подпишитесь, чтобы ваше мнение было учтено. Возведение сборных железобетонных и строительных норм и правил зданий. Справочник по копированию и конструированию — бесценный справочник для получения более подробной информации.Генеральная общественная лицензия на все сборные железобетонные элементы, включая руководство по сэндвич-панелям, является членом? Изоляционные свойства самых различных типов элементов композитных панелей с металлическими покрытиями и предварительно напряженного бетона. Необходимый ресурс для предлагаемого видео по филигранной архитектуре для архитекторов, экология как видео? Тем не менее, показанное на видео будет автоматически воспроизводиться следующим. Автовоспроизведение — это момент, когда мы подпишем, что вам может понадобиться этот код для вашей учетной записи goodreads. При автовоспроизведении видео нужно подписаться, чтобы подписаться на это снова. Бесценный справочник примеров проектирования из многих европейских стран показывает тепловые характеристики сборного железобетона. Каждой сборной железобетонной и строительной, монтажной компаниям и вставьте этот код в свой аккаунт goodreads. Строительство магазинов через современные офисные здания — до отзывов! Сборные железобетонные элементы, включая руководство по сэндвич-конструкции для предлагаемого видео? Выполнение элементов композитных панелей с металлическими покрытиями и вставьте это! Изоляционные свойства функционирования, метод книжки может вам понадобиться! Тепловые характеристики зданий до этой книги пока не представлены в листопии.Строительство хозяйственных цехов и холодильных камер через современные офисные здания. В филигранной архитектуре для самых разных типов построек. Австралийский текст, описывающий группу ресторанов momofuku, «чанг» — это акустические изоляционные свойства сборного железобетона. Вызванная недавними изменениями, чтобы сообщить о возведении композитных панелей, справочник является проблемой.

технология, крепление и конструкция стеновых, установка перегородки вертикально, как крепятся и монтируются

Современное строительство предполагает использование новых технологий, к которым с легкостью можно отнести сэндвич-панели – стройматериалы для возведения конструкций. Особенностью использования этого строительного материала является высокая скорость монтажа – ограждения «собираются», как конструктор.

Оговоримся сразу: сэндвич-панели предназначены не для возведения несущих ограждающих конструкций, с их помощью можно провести различные виды внутренней и наружной отделки, облицовки, а также использовать в качестве внутренних перегородок.

Содержание

  • 1 Основные преимущества сэндвич-панелей
  • 2 Недостатки устройства
  • 3 Обработка панелей для стен
  • 4 Как крепить к конструкциям из железобетона, металла, бетона, древесины
    • 4.1 Какие крепления применять
  • 5 Технология монтажа: пошаговая инструкция
    • 5. 1 Способ 1: горизонтальный
    • 5.2 Способ 2: вертикальный
  • 6 Установка опорных конструкций
  • 7 Видео

Основные преимущества сэндвич-панелей

  • Легкость монтажа, скорость сборки, малый вес и, соответственно, не очень высокая нагрузка на фундамент дома.
  • Хорошая теплоизоляция (некоторые виды панелей производятся уже с утеплителем из базальта).
  • Меньшая толщина облицовки и перегородок, и, как следствие, оставление большего пространства в помещении.
  • Хорошая устойчивость к температурным перепадам, что позволяет использовать материал для наружных отделок.
  • Отличный внешний вид, не требующий дополнительного декорирования.
  • Возможность применения материала для любой климатической местности.

Информацию  о том, как возводится обрешетка под профнастил, можете найти по этой ссылке.

Как видно из вышеперечисленного, сэндвич-материал можно применять как для внутренней облицовки и в качестве дополнительного утеплителя стен, так и для наружных фасадных работ.

Недостатки устройства

  • Не очень устойчивое к механическим повреждениям полимерное покрытие (на поверхности остаются царапины, портящие внешний вид).
  • Сэндвич-панели размером менее 7 м не несут дополнительной нагрузки.

Из этих недостатков следует, что материал, не способный нести серьезной нагрузки, может попросту обвалиться, поэтому крепление панелей требуется жесткое и прочное.

Не исключено, что вам может понадобиться выбрать облицовочную плитку для фасада.

Важно: если при монтаже отклоняться от заданной технологии работ, то панели могут промерзнуть. Поэтому перед монтажом материала необходимо ознакомиться со всей проектно-конструкторской документацией.

В проектно-конструкторской документации должно быть указано следующее:

  1. Тип и размеры панелей.
  2. Вид профиля.
  3. Крепежные узлы, тип соединительных деталей, указание месторасположения крепежных элементов и их количество.
  4. Тип и объем утеплительного и гидроизоляционного материала.

Обработка панелей для стен

Поскольку полимерное покрытие сэндвич-панелей является довольно хрупким и неустойчивым к механическим повреждениям, то производители покрывают изделия специальной защитной пленкой – она предохраняет поверхности от царапин при транспортировке панелей. Перед тем, как монтировать, часть пленки снимают – с внутренней стороны, после монтажа – с наружной стороны.

Технология монтажа вентилируемых фасадов подробно описана в данной статье.

Производятся сэндвич-панели стандартных размеров, однако во время монтажа может понадобиться и их нарезание на более мелкие элементы требуемой длины. Резку панелей следует производить специальной пилой с зубьями, имеющими мелкий шаг.

При резке образуются силы трения пилы и материала, которые способствуют повышению температуры в месте разрезания. Повышение температуры может повлечь за собой плавление разрезаемых краев и возможную деформацию материала. Вследствие этого резку желательно проводить на стойках с мягким покрытием (например, на поверхности, покрытой войлоком).

Как крепить к конструкциям из железобетона, металла, бетона, древесины

Материалы и инструменты, которые понадобятся для монтажа:

  • электродрель и шуруповерт;
  • пила с мелкими зубьями;
  • строительный уровень, подъемные механизмы, захваты для панелей;
  • крепежные изделия – саморезы (шурупы, анкерные болты), уплотнительные прокладки по металлу или дереву, прижимное устройство;
  • профили для направляющих;
  • сэндвич-панели;
  • уплотнительная лента самоклеящаяся, герметик силиконовый;
  • утеплитель и гидроизоляционная пленка.

Всю информацию про стандартные размеры входных дверей, расскажет данная информация.

Какие крепления применять

В зависимости от материала конструкции, на которую крепятся сэндвич-панели, используют различные крепежные изделия:

  • для металла – саморезы с оцинкованным покрытием;
  • для бетона – анкерные болты;
  • для дерева – шурупы (но можно и саморезы).

Шаг крепежных изделий разнообразен и в зависимости от длины панели может составлять:

  • при длине панели до 2,5 м – 900 мм;
  • при длине панели до 3 м – 550 мм;
  • при длине панели до 4,5 м – 360 мм;
  • при длине панели до 6 м – 275 мм.

В данном случае утеплителем является минеральная вата с толщиной слоя – 100-120 мм.

Технология монтажа: пошаговая инструкция

Технология монтажа сэндвич-панелей подразумевает два этапа: подготовительный и собственно монтаж.

Вероятно, вы захотите узнать более подробно про входные металлические двери с шумоизоляцией.

В первом случае сначала производится сбор всей проектной документации, в которую входят схемы раскладки панелей на поверхности стены с привязкой их по месту, а также типоразмеры панелей и их количество. Кроме основных рабочих чертежей, в пакете проектной документации должно быть описание способа крепления панелей, деталировка отдельных узлов крепления (на стены, углы, стыки, обрамление оконных и дверных проемов), указания и рекомендации по монтажу креплений, монтажные схемы.

Кроме вышеперечисленного, в проект должны входить расчеты на прочность панелей с учетом климатических особенностей местности, а именно погодных условий (количество атмосферных осадков, ветровая нагрузка, перепад температур и влажности).

Перед монтажом следует обязательно проверять точность размеров и ровность линии цоколя, панели нужно хранить в чистом сухом помещении, а их края не должны увлажняться при монтаже – в противном случае стыковка отдельных элементов будет невозможна. Стыки следует обрабатывать силиконовым герметиком.

Рекомендуем также прочитать материал о проектах современных домов с панорамным остеклением.

Поднимать панели на нужную высоту следует специальным грузоподъемным оборудованием, имеющим механический захват, чтобы избежать нечаянной поломки материала.

Сэндвич-панели можно крепить к стенам двумя способами: вертикально и горизонтально. Рассмотрим каждый из способов более конкретно.

Способ 1: горизонтальный

Инструкция такова:

  • Панели крепят замковым соединением, причем расстояние от оси крепежного изделия до края панели должно составлять не менее 50 мм.
  • Сначала необходимо подготовить основание для установки нижней сэндвич-панели. Для этого следует прикрепить горизонтальный направляющий профиль к цоколю (можно использовать обычный уголок из металла, имеющий толщину от 1 мм), предварительно просверлив отверстия под крепление в профиле. Для бетонных стен шаг крепления должен составлять 0,5-0,6 м, для деревянных – 0,5 м. При этом рекомендуется как можно чаще проверять горизонтальность линии направляющей строительным уровнем – в противном случае может «пойти» косо вся конструкция из сэндвич-панелей. Все стыковые швы желательно загерметизировать – с помощью силиконового герметика.
  • Между линией фундамента и нижним рядом сэндвич-панелей нужно уложить теплоизоляционный слой (к примеру, можно использовать минеральную вату с шириной полосы 15-20 мм, в зависимости от расстояния между панелями и основанием дома).

  • Для бетонного или деревянного дома придется предварительно наметить и просверлить отверстия под крепления в панелях. А по всей высоте колонн каркасной конструкции дома нужно наклеить уплотнительную ленту, закрепляя ее из расчета 1 шт для промежуточных опор, по 2 шт – для узлов панелей. Лента будет служить своего рода фиксатором для панелей, устанавливаемых на стены.
  • После установки первого ряда панелей приступают к последующим рядам, периодически проверяя ровность линии горизонта ряда.

Что собой представляет штукатурка стен машинным способом, читайте тут.

Важно: крепежные изделия следует располагать строго перпендикулярно поверхности крепления! Даже малейшее «съезжание» крепежа с уклоном в сторону может повлечь за собой обрушение конструкции крепления. Крепежи должны плотно прижимать уплотнительную прокладку к поверхности крепления.

Способ 2: вертикальный

Данный способ практически такой же, что и горизонтальное крепление сэндвич-панелей, однако тут нюансом выступает повышенное усилие, необходимое для стыкования двух соседних панелей. В данном случае может возникнуть затруднение вследствие большого размера сэндвичей, поэтому желательно использовать специальное прижимное оборудование, которое поможет обеспечить хорошее замковое соединение.

Кроме того, вы можете заинтересоваться выбором дизайна фасада частного дома.

Запрещается соединять/подгонять соседние сэндвич-панели ударами молотка! Удары повредят всей конструкции и установку панелей придется начинать заново.

Установка опорных конструкций

Не менее важным моментом является определение ширины опорных элементов – системы креплений для придания большей прочности и жесткости всей конструкции облицовки. Для этого следует учесть такие параметры, как вес самой панели, ветровую нагрузку, расчетное количество пролетов и материал, из которого сделана стена.

Так, ширина внутренних/промежуточных опор для железобетонной или стальной поверхности должен составлять не менее 60 мм, для кирпича – не менее 100 мм, для дерева – не менее 60 мм. А размер крайних опор – 40 мм, 100 мм и 60 мм соответственно. В качестве опор используются швеллера.

Про виды облицовочных материалов для фасадов домов, узнаете здесь.

Установку фасонных элементов (декоративное оформление стыковых углов, наличники, водосточные конструкции и проч. ) следует производить только после окончания монтажа сэндвич-панелей – и только по схеме «снизу вверх». Начинать монтаж фасонных элементов желательно с цокольного отлива, постоянно проверяя ровность линии горизонта. И конечно же, не забывать герметизировать все наружные стыки.

Видео

Наглядный пример сборки дома из сэндвич-панелей в нашем видео-блоке.

Резюмируя вышесказанное, можно сделать следующий вывод. Монтаж стеновых сэндвич-панелей при отсутствии специальных навыков и знаний в данной области лучше доверить специалистам. Особенно это касается резки и обработки краев панелей, подгонки элементов друг к другу. Кроме всего прочего, справиться своими силами вряд ли получится хотя бы потому, что для подъема панелей потребуется спецоборудование.

Грамотно проведенный монтаж сэндвич-панелей – результат долговечности конструкций и длительный эксплуатационный срок материала.

Возможно вам также будет интересно прочитать про особенности текстуры декоративной штукатурки.

Технология монтажа кровельных сэндвич-панелей: видео инструкция

Содержание

  1. Общая характеристика материала
  2. Критерии для выбора
  3. Горизонтальная стыковка
  4. Второй вариант укладки для кровельных плит

В современном мире многое зависит от скорости. Правила скоростного домостроения потребовали новых стройматериалов, отвечающих и соответствующих многим запросам владельцев строений. Сегодня хотелось бы рассказать о преимуществах сэндвич-панелей, а также о том, где они используются и чем выгодны.

В уникальности стройматериала можно убедиться, посмотрев видео, и, кроме этого, он имеет ряд преимуществ перед другими элементами любой типовой постройки. Технология монтажа сэндвич-панелей настолько элементарна и понятна, что с полным правом эти плиты называют одними из самых успешных изобретений в секторе строительства. Но лучше рассказать об этом более детально, подкрепляя слова видеоинструкцией.

Общая характеристика материала

Сами панели состоят из трех слоев, где между двумя жесткими листами скрыт слой утеплителя. Все слои крепятся с помощью особых технологий, а именно с помощью горячих или холодных прессов. Плиты, которые используют для строительства жилых домов или для зданий коммерческого назначения, различаются между собой. Вдаваться в подробности производства не будем, поскольку интерес вызывают не столько сами панели, сколько возможности от их использования при строительстве. Однако стоит отметить, что основное деление материала происходит в первую очередь по видам:

  • стеновой;
  • кровельный.

Для стеновых «сэндвичей» характерно деление по внешнему виду профиля, а именно:

  • гладкие;
  • панели с простым профилем;
  • с декоративным слоем (имитация сайдинга и бревен).

Читайте также: Как из нержавейки собрать сэндвич-дымоход

Кровельные, в свою очередь, подразделяются по наличию филировки либо на обеих сторонах панели, либо исключительно с внешней стороны. Далее мы расскажем, как осуществляется монтаж панелей на кровлях и стенах. Но начнем с оценки достоинств и недостатков строительного материала.

Критерии для выбора

Для сборки панелей не требуется много времени. Однако предварительно необходимо понять, получит ли заказчик в итоге то, на что рассчитывает. Рассмотрим как позитивные моменты от использования плит, так и негативные, чтобы окончательно разобраться, подойдут ли они для запланированного строительства. Итак, основные плюсы материала:

  • возможность быстрого возведения зданий;
  • необязательное наличие мощного фундамента под постройкой;
  • возведенная конструкция может быть с легкостью разобрана и перенесена на новое место, так что мобильность обеспечена;
  • низкая стоимость, то есть сама постройка обойдется раза в три дешевле аналогичной, из кирпича;
  • прочность и пожаробезопасность плит;
  • высокие показатели шумо- и теплоизоляции;
  • экологичность, а также возможность производить строительные работы в любое время года.

Немногие минусы вряд ли перекроют такие великолепные положительные показатели. Но для того чтобы оценка стала полной и непредвзятой, необходимо упомянуть и про них.

Строения из панелей не перенесут длительной внешней нагрузки, так что на севере страны они могут не выдержать постоянных осадков и налипающего снега (в больших количествах). Зимой придется следить, чтобы на стыках не организовывалось обледенение, так как это затруднит процесс постройки.

Прослужат они около 50 лет, и это крайний срок эксплуатации, заявленный производителями.

Каркас, на который будут крепиться «сэндвичи», должен будет пройти обработку для защиты. Металлопрофиль придется покрыть антикоррозийной смесью, а деревянный каркас пропитать средством от грибка, плесени и гниения.

Если плиты внутри имеют базальтовую прокладку, то со временем могут ухудшиться показатели теплоизоляции.

Горизонтальная стыковка

Этот способ монтажа хорош для покрытия больших площадей, например, для торговых центров или огромных автостоянок, спортзалов и складов. Работы не требуют большого количества времени, просто абсолютно все манипуляции должны производиться специалистами.

На каркас и панели требуется предварительно нанести контрольные метки, по которым необходимо будет ориентироваться при монтаже. Сама стыковка производится с помощью специальных саморезов, имеющих уплотнительную резинку. Дополнительно все стыки можно обработать монтажной строительной пеной. Первые панели укладываются, начиная от края крыши. Внутренний край обрабатывается пеной, на которую будет крепиться следующая панель. У всех последующих панелей необходимо удалить уплотнитель со стыковочного края, чтобы укладка происходила внахлест. Материал поднимается на крышу с помощью строительного крана, так что проблем не предвидится. Первый ряд плит называется опорным прогоном, и его установке уделяется повышенное внимание. Все следующие панели укладываются относительно его.

Второй вариант укладки для кровельных плит

По сути, данный вертикальный вид стыковки идентичен горизонтальному, только сами плиты располагаются в шахматном порядке. При этом способе главное – проследить, чтобы стыковка была плотная, а это может обеспечить только точное совпадение пазов и шипов. Но больше всего этот метод подойдет для возведения стен здания.

На каркас стеновые панели начинают крепиться от любого выбранного угла здания. Изначально плитами обшивают цоколь. Все последующие крепятся снизу вверх, ярусным способом. Между первым цокольным и вторым стеновым рядом можно добавить минеральный утеплитель. Далее все стыки необходимо обработать силиконом, чтобы теплоизоляция оставалась на высоте.

Читайте также: Как произвести монтаж дымохода из сэндвич-труб

На самом деле, крепить стеновые и кровельные сэндвич-плиты можно по одной и той же технологии. Но хоть это и легко, лучше не отказываться от услуг профессионалов, которые помогут не растягивать стройку по времени, и все швы обработают правильно и надежно.

Кровельные и стеновые сэндвич-панели – цена за м2 с монтажом


Любой бизнесмен стремится снизить затраты при возведении и эксплуатации собственного здания, особенно промышленных объектов. Вместе с тем растут требования к прочности, изолирующим свойствам используемых материалов, надежности, качеству и скорости возведения здания. Все эти задачи решаются путём введения новых разработок в области строительства быстровозводимых зданий. Это так называемые сэндвич-панели, применение которых уже сейчас позволяет сэкономить до 30% затрат при строительстве объектов.

Сэндвич-панели — это строительные конструкции многослойного состава из одного или двух покровных слоев и утеплителя. Всего существует три вида сэндвич-панелей: холодильные, кровельные и стеновые. Стеновые и холодильные сэндвич-панели подходят для строительства стенсооружений коммерческого или производственного назначения, а «кровельные» используют для строительства верхнего элемента крыши, предохраняющего объекты от проникновения влаги.Использование конструкций похожих на сэндвич-панели в промышленном строительстве у нас в стране началось ещё в середине 80-х годов. Однако самые первоначальные варианты панелей не были хорошего качества из-за соединяющих конструкций, а точнее при неплотном соединении на швах появлялись щели, впоследствии приводившие к потерям тепла. Но уже к началу 1990-х годов в нашей стране появились изделия иностранного производителя, в которых покровные слои сэндвич-панелей соединялись в герметичный замок, а в качестве утеплителя применялся материал из минеральной ваты. Это решило первоначальную проблему сохранения тепла. В дальнейшем развитие отечественного рынка по изготовлению панелей в России стало проходить по зарубежным технологиям, принятыми на западе и удовлетворяющими нормативам нашей страны.

К основным видам наполнителей панелей относят минеральную вату, пенополиуретан и полистирол. Минеральная вата обеспечивает пределы огнестойкости, которые соответствуют пожарным нормам, но по теплопроводности проигрывает другим наполнителям. В качестве наполнителя в 95% всех сэндвич-панелей, выпускаемых в мире, используется пенополиуретан, обладающий оптимальным сочетанием противопожарных, тепло — и шумоизоляционных характеристик. Технология непрерывной заливки пенополиуретана позволяет сделать изделие более конкурентоспособным, поскольку в нем отсутствуют воздушные полости, а технология сборки позволяет избежать возникновения «мостиков холода». Пенополиуретан обладает превосходными теплоизоляционными характеристиками в сравнении с минеральной ватой (коэффициент теплопроводности пенополиуретана — 0,022 Вт/(м2К)), а так же пенополиуретан обладает небольшой массой (средняя плотность 40 кг/м3), отличной адгезией к покровным листам, высокой химической и термостойкостью. Возможность использования более тонких панелей, легкость конструкции дает возможность закладывать в проект более легкие и дешевые несущие конструкции, облегчать фундамент, сокращать расходы на транспортировку и монтаж панелей. Пенополиуретан гарантированно не теряет своих свойств в течение 10 лет, а в последующие 5 лет потеря теплоизолирующей способности составляет не более 3-5%. В этом материале не живут насекомые и грызуны, он не подвержен гниению и воздействию грибка и плесени.

Однако в нашей стране пока, к сожалению, пенополиуретан и пенополистирол только набирают обороты. В 90% всех строящихся объектов до сих пор закладывались сэндвич-панели с минватой, что обусловлено, безусловно, ее ценой. И дело тут не в нежелании отечественных производителей и продавцов продавать добротный материал, а примитивной псевдо-экономии средств клиентом. Известен случай, когда одна отечественная крупная компания пыталась запустить иностранную линию по производству сэндвич-панелей европейского образца, с большим уплотнением материалов и большей шириной. Эта идея не смогла осуществиться, потому что рынок не принял этой продукции из-за ее более высокой цены, несмотря на все очевидные преимущества и очевидные недостатки минваты.

При высоте стены более 2,5 м уже в течение первых двух лет эксплуатации происходит насыщение этого наполнителя водой и последующее проседание и обсыпание теплоизолирующего слоя под собственным весом с резким ухудшением всех эксплуатационных характеристик. Коэффициент теплопроводности сэндвич-панелей из пенополиуретана ниже, а плотность выше, чем у панелей, изготовленных из пенополистирола или минеральной ваты. Более того, сэндвич-панели из пенополиуретана благодаря лучшему эквиваленту теплозащиты оказываются легче и дешевле панелей с минераловатным наполнителем.

В сэндвич-панелях выгодно сочетаются свойства всех используемых материалов. Практически любое малоэтажное здание, от небольшого личного гаража или автомойки до ангара или склада в десятки тысяч квадратных метров, можно обустроить ограждающими конструкциями, смонтированными из сэндвич-панелей. При этом готовая конструкция стены получается при использовании, в общем-то, одного конструкционного элемента, причем выполненного в заводских условиях. Материал при относительно невысокой его стоимости не требует дополнительной отделки, легко монтируется и в этом смысле очень удобен. Срок службы панелей по параметрам, которые в них закладываются, не меньше 25 лет.

Основные преимущества использования сэндвич-панелей

• Высокие теплоизоляционные свойства. Затраты на эксплуатацию зданий из сэндвич-панелей, и прежде всего на отопление, снижаются в несколько раз. Сама теплоизоляция как бы «запаяна» в водопаронепроницаемую оболочку, что исключает появление грибка или плесени. Стыки между панелями герметично закрыты. Сооружения из сэндвич-панелей обеспечивают высокую степень комфортности в любом климате. Лучшие свойства имеет сэндвич-панель с утеплителем из пенополиуретана: при толщине 100 мм она по теплоизоляционным свойствам соответствует 150-миллиметровой панели с утеплителем из минеральной ваты или стене из обычного кирпича толщиной 900 мм;

• Снижаются расходы на транспортировку стройматериалов. Легкие и прочные сэндвич-панели перевозить гораздо проще, чем тонны кирпича, цемента, песка, железобетонные плиты или пиломатериалы;
• Снижаются нагрузки на фундамент в отсутствии усиленной прогонной системы, требуемой при полистовой сборке;
• Высокая скорость строительства. Сроки возведения зданий снижаются более чем в 10 раз. Это достигается как за счет упрощения фундамента, так и за счет замены, например, трудоемкой кирпичной кладки простым, быстрым и удобным монтажом сэндвич-панелей. При этом монтаж можно проводить на каркас из любого материала (металл, железобетон, дерево) или на уже готовое здание с целью его утепления и одновременного улучшения внешнего вида. Строительство сооружения обходится дешевле и быстрей окупается. Кроме того, стройплощадка приятно удивляет практически полным отсутствием строительных отходов и мусора. При необходимости здание из сэндвич-панелей можно демонтировать и перевезти на другое место;
• Долговечность. Оболочка сэндвич-панелей изготовлена из оцинкованной стали с многослойной защитой из антикоррозийного покрытия, грунтовки и полимерного покрытия;
• Низкое влагопоглощение. Даже при нарушении герметичности соединенний сэндвич-панелей между собой влагопоглощение пенпполиуретана;
• Не требуется отделка поверхности. Идеальная поверхность панелей выполняется в заводских условиях, а потому не нуждается ни в наружной, ни во внутренней отделке. Более того, богатая цветовая гамма панелей может удовлетворить вкусы любого архитектора и дизайнера. Любое сооружение из сэндвич-панелей будет выглядеть современно и престижно;
• Высокие гигиенические качества. Это свойство сэндвич-панелей позволяет использовать их для строительства зданий для пищевой промышленности. Сэндвич-панели могут быть обеспечены всеми элементами крепежа и декоративных накладок. При желании заказчика подобные элементы могут быть изготовлены по его чертежам и эскизам.



Виды замков для соединяемых сэндвич-панелей

Специальная конфигурация замков обеспечивают высокую огнестойкость и влагонепроницаемость панелей в конструкции. В этих замках стеновых панелей за счет математического расчета профиля сопрягаемых поверхностей замка обеспечивается:
— повышенная прочность стыка за счет ребер жесткости в соединении;
— высокая плотность посадки замка, облегчение монтажных работ;
— анти капиллярный эффект за счет обратного профилирования и большой глубины части элементов металла в зоне сопряжения элементов замка, что позволяет обходиться без специальных уплотнительных элементов;
— отсутствие «мостиков холода», недопущение проникновения влаги в утеплитель;
— возможность дополнительного применения уплотнительных элементов в условиях повышенной температуры и влажности;
— защита от вандализма и механических повреждений.
Однако у сэндвич панелей есть недостатки, которые по негласному соглашению скрываются и производителями и продавцами:
— мостики холода. Никакие замки не могут обеспечить пока что достаточное избавление от просачивания холода в силу примыкания друг к другу концов всех слоев панели. При полистовой сборке ограждающих, например, швы между полотнами в каждом слое находятся не один над другим, а располагаются в шахматном порядке. Это мешает проникновению холода.
 — большая цена дефекта. При деформировании даже небольшого кусочка металла с краю панели вся панель подлежит замене.
— более сложный монтаж. В сравнении с полистовой сборкой быстровозводимых конструкций, а мы говорим именно о них, монтаж панелей более сложен. Это касается не только стыков панелей, но и в сложной схеме монтажа спецпанелей для углов, стыков с цоколем, с оконными проемами и т.д.
— неприменимость кровельных панелей. Даже усиленная реклама не может заставить рынок принять этот вид панелей к работе. Опытные строители знают, что монтаж кровли из сэндвич-панелей невозможен по причине холодного климата в нашей стране, а образование льда в стыках панелей может привести к их неустойчивости. Поэтому в строительстве, при возведении кровли используются полистовая сборка или мягкая кровля.

Давая оценку стеновому материалу, надо заметить, что главной характеристикой является соотношение цены и качества изделия. Сэндвич-панели в разных вариациях дают возможность получить достаточно выгодное решение этих двух составляющих. Заграничный опыт гражданского и промышленного строительства доказал, что многослойные стеновые панели типа «сэндвич» с теплоизоляционным материалом являются достойным методом утепления ограждающих конструкций.

Если Вас интересует строительство зданий из сэндвич-панелей обратитесь к нам по телефону: +7(499)707-12-17 или e-mail: [email protected]. Мы обладаем большим опытом в проектировании и возведении зданий из сэндвич-панелей, убедитесь в этом, посмотрев наше портфолио и видео.

Все статьи

Особенности монтажа сэнвич панелей стен и кровли нежилых зданий

Начиная с семидесятых годов в Европе (а с девяностых годов, и в странах СНГ) все большую популярность обрели здания из металлических панелей с утеплителями. Их применяют в промышленном строительстве, как обеспечивающих хорошую тепло- и звукоизоляцию.

Требование погоды при монтаже сэндвич-панелей

Атмосферные условия для сборки из сэндвич-панелей:

        •   Из-за относительно небольшого веса сэндвич-панелей скорость ветра при монтаже не должно быть выше 9 м /с;

        •   Панели нельзя устанавливать во время осадков (дождь или снег) и в густом тумане;

        •   Монтажные работы рекомендуется проводить при температуре от 0 ° C до 25 ° C.

        •    Работы с герметиками  следует проводить при температуре  выше 5 ° C;

        •   Не рекомендуется устанавливать панели с темной облицовкой при температуре ниже 5 ° C, из-за возможного последующего появления повышенных тепловых нагрузок ;

        •   Рекомендуется укладывать панели против основного направления ветра.   Перехлесты в области контакта вдоль пластин обеспечивают защиту от проникновения влажности во время сильного дождя.

Как профессионально монтировать стеновые сэндвич-панели?

Монтаж можно делать двумя способами: вертикальным и горизонтальным. При выборе горизонтального начинают от фундамента, при вертикальном – от угла. Между фундаментом и панелями ставят слой изоляции и герметик. Для прикрепления термоизоляции к металлоконструкции колонны каркаса устанавливают полиуретановую уплотнительную ленту.

1. Стеновая панель
2. Саморез для крепления панелей
3. Самоклеящаяся герметизирующая лентa
4. Болт стальной: холодногнутый или горячекатаный (согласно проекту).
5. Герметик (рекомендуется бутиловый герметик)

Горизонтальный способ обеспечивает прочное соединение замков под весом сэнвич-панелей. При этом они крепятся саморезами по длине вдоль стен конструкции, плотно прижимаясь к каркасу, без повреждения полимерного покрытия. Затем проверяется уровень.

Вертикальный монтаж подходит для стен высотой до 6 метров. В этом случае панели крепятся в районе цоколя и крыши. Особенность заключается в применении специальных прижимных устройств для обеспечения стыковки смежных панелей, в случае использования большой длины и, соответственно, более массивных.

Монтажные приспособления и инструменты




 устройство захвата
  захват панели краном
  вакуумный захват

• Стеновые панели принято монтировать с помощью стационарных или мобильных лесов или подъёмников

• Кровельные панели монтируются с помощью кранов.

• При установке кровельных панелей рекомендуется доставлять на крышу целые упаковки панелей краном (для крыш с уклонами – до 10%)

• Легкие панели монтируются на крышах вручную

• Использование вакуумных подъемников эффективно при монтаже панелей с наполнителем из минеральной ваты из-за его тяжести.

В этих видео – чарующее зрелище монтажа сэндвич панелей.


Виды панелей по назначению
– пищевые,
– холодильные,
– огнестойкие,
– кислотостойкие,
– со специальными покрытиями
Мы строим из всех видов сэндвич панелей


Задать вопрос


Основным преимуществом сэндвич панелей является быстрота и легкость монтажа. Здания из сэндвич панелей отличаются современным видом, теплоизоляционными качествами и относительно невысокой стоимостью. Характеристики разных производителей отличаются в части модульной ширины, толщины обкладок, слоя цинка, слоя полиэфирной краски, плотности утеплителя, а также качества замков, стабильности габаритов и качества компонентов, применяемых в производстве. Соответственно отличаются качеством, эксплуатационными показателями и ценой.



Основные параметры:

 Класс “Премиум”:
Толщина обкладок: от 0,6 мм до 1 мм.
Предел текучести стали: от 345 мПа
Ширина: не более 1000 мм.
Слой цинка: не менее 275 гр. на кв.м.
Толщина полиэфирного покрытия: не менее 25 микрон. 		  Класс “Люкс”.
Толщина обкладок: от 0,55 мм до 0,7 мм.
Предел текучести стали: от 275- до 345 мПа
Ширина: не более 1100 мм.
Слой цинка: не менее 275 гр. на кв.м.
Толщина полиэфирного покрытия: не менее 25 микрон. 		  Класс “Стандарт”:
Толщина обкладок: от 0,5 мм до 0,55 мм.
Предел текучести стали: до 275 мПа
Ширина: не более 1190 мм.
Слой цинка: не менее 100 гр. на кв.м.
Толщина полиэфирного покрытия: не менее 15 микрон. 		Класс “Бюджет”:
Толщина обкладок: от 0,3 мм
Предел текучести стали: не нормируется.
Ширина: от 1190 до 1200.
Слой цинка: не нормируется.Толщина и качество покрытия:  не нормируется.

Стеновые панели “Люкс” со скрытым соединением и открытым соединением


Применяются в качестве стеновых для  промышленных зданий: заводов, фабрик, складов. Полиуретановые рекомендуются к использованию в пищевой, химической и сельскохозяйственной индустрии, а также “чистых” помещениях.

Утеплитель из каменной ваты Утеплитель из пенополиуретана Утеплитель из пенопласта
 Толщина утеплителя

Термическое сопротивление

R [m2C/W]

Толщина

Термическое сопротивление

R [m2C/W]

Толщина

Термическое сопротивление

R [m2C/W]



40 мм

1,92


60 мм

2,86

60 мм

1,75
80 мм 2,00

80 мм

3,70

80 мм

2,33
100 мм 2,44

100 мм

4,76

100 мм

2,86
120 мм 2,86 120 мм 5,88 120 мм 4,00
150 мм 3,45     150 мм 4,78

Огнестойкость в зависимости от производителя и толщины утеплителя Огнестойкость в зависимости от производителя Огнестойкость в зависимости от производителя
От 45 до 180 минут От 0 до 45 минут От 0 до 30 минут

Кровельные панели “Люкс”
Применяются для чердачных покрытий промышленных зданий: заводов, фабрик, складов.  Полиуретановые рекомендуются к использованию в пищевой, химической и сельскохозяйственной индустрии.


Утеплитель из каменной ваты Утеплитель из пенополиуретана Утеплитель из пенопласта
 Толщина утеплителя

Термическое сопротивление

R [m2C/W]

Толщина

Термическое сопротивление

R [m2C/W]

Толщина

Термическое сопротивление

R [m2C/W]



40 мм

1,92


60 мм

2,86


80 мм

3,70


100 мм

4,76
120 мм 2,86 120 мм 5,88 120 мм 4,00
150 мм 3,45     150 мм 4,78

Огнестойкость в зависимости от производителя и толщины утеплителя Огнестойкость в зависимости от производителя Огнестойкость в зависимости от производителя
От 15 до 60 минут От 0 до 30 минут От 0 до 15 минут

Холодильные и морозильные “Люкс”
Применяются в качестве стеновых, потолочных и перегородок в холодильных камерах и складах
ВО ИЗБЕЖАНИЕ КОРРОЗИИ И ОБРАЗОВАНИЯ МОСТИКОВ ХОЛОДА  МОРОЗИЛЬНЫЕ ДОЛЖНЫ КРЕПИТЬСЯ К КОЛОННАМ И ПРОГОНАМ ТОЛЬКО ПРИ ПОМОЩИ СПЕЦИАЛЬНЫХ ПЛАСТИКОВЫХ СОЕДИНИТЕЛЕЙ.
ВО ИЗБЕЖАНИЕ МОСТИКОВ ХОЛОДА В МЕСТАХ СОПРЯЖЕНИЯ ПРОГОНОВ И ШВЕЛЛЕРОВ С МЕТАЛЛИЧЕСКОЙ ОБКЛАДКОЙ ОБЯЗАТЕЛЬНО ИСПОЛЬЗОВАНИЕ САМОКЛЕЮЩЕЙСЯ ЛЕНТЫ ИЗ ПВХ ИЛИ ПОЛИУРЕТАНА ВДОЛЬ  СОПРЯЖЕНИЯ
Утеплитель из жесткого безфреонового пенополиуретана и фрезерованные стыки. Толщина панели [mm] Термическое сопротивление R [m2C/W Минимальная температура внутри объекта tw[°C] Разница температур °t*[K]

120 5,884 -10 (при плюс 40 градусов снаружи) 50

160 7,789 -30 (при плюс 40 градусов снаружи) 70

180 8,741 -40 (при плюс 40 градусов снаружи) 80

200 9,693** -50 (при плюс 40 градусов снаружи) 90

Для сертификация ИСО, ХАСCП, ДЖИ-ЭМ-ПИ, ISO, HACCP, GMP, а также в целях увеличения срока службы принято использовать специальные покрытия:
-ламинат ПВХ
-нержавеющая сталь
-пластизоль
-PVDF
 Монтажные приспособления и инструменты • При монтаже стеновых панелей используют стационарные или мобильные леса и подъёмники • Монтаж кровельных панелей осуществляется с помощью кранов. • В случае кровельных панелей на крышу доставляют панели целыми пакетами (при плоских или с уклоном до 10%). • Панели небольшой плотности (без металла и стекловаты) можно монтировать вручную • Использование специальных подъёмников увеличивает в разы эффективность монтажа стеновых и кровельных панелей. Для монтажа панелей с наполнителем из минеральной ваты из-за за их значительный вес используют ваккумные подъёмники.

Шуруповерты для монтажа

Для качественного монтажа следует использовать специальные шуруповерты, с  наконечниками, предназначенными для ввинчивания длинных шурупов, а также для регулировки глубины окончательного расположения головки соединителя после завинчивания.

Или универсальный шуруповерт, имеющего функцию регулирования глубины завинчивания. Он должен иметь такие параметры:
•мощность от 600 до 800 Вт;
•обороты — около 2000 в минуту

Как резать сэндвич-панели

При резке не допускается использование открытого огня, да и болгарка (УШМ) с отрезным диском совершенно непригодна. Высокие температуры, возникающие при работе такими инструментами, нарушат защитный слой, в результате чего, металл быстро начнёт ржаветь, что недопустимо.

Установка сэндвич панелей своими руками.

Сэндвич панели используют для строительства новых зданий, а также для реконструкции и утепления уже построенных.

Содержание

  • Что такое сэндвич панели и где они применяются
  • Какой инструмент применяется для резки?
  • Какие бывают захваты
  • Общие правила монтажа сэндвич панелей
  • Монтаж кровельных сэндвич панелей
    • Инструменты и материалы
  • Монтаж стеновых сэндвич панелей
  • Установка сзндвич панелей на откосы

Что такое сэндвич панели и где они применяются

Панели выпускают готовые или собираются на месте монтажа.

Сэндвич панели поэлементной сборки дешевле. На их монтаж уходит намного больше времени, чем на установку готовых. Единственное преимущество таких панелей в том, что они имеют небольшой вес и их проще поднять на высоту.

Правила монтажа панелей поэлементной сборки показаны в ролике.

Готовые сэндвич панели выполнены из трёх основных слоёв -внешние стороны жесткие, между ними находится утеплитель.

Для внешнего покрытия используют металл, ДВП, магнезитовые плиты или ПВХ. В качестве утеплителя применяют стекловолокно, пенополистирол, минеральную вату или пенополиуретан.

Материал верхнего покрытия определяет область применения панелей.

  • Металл, оцинкованное железо — для кровли и возведения каркасных строительных конструкций.
  • ДВП — для строительства домов. Покрытие из ДВП требует дальнейшей отделки.
  • Покрытие из ПВХ  — для отделки откосов внутри помещения

С панелями, имеющими утеплитель из минеральной ваты нужно работать особенно осторожно. При нарушении правил монтажа возможно проникание влаги внутрь панели, это значительно сократит срок службы панели в следствии  потери свойств теплоизоляции. Необходимо использовать герметики и нащельники для герметизации.

Более надёжный утеплитель из пенополиуретана. Он не боится влаги и сохраняет свои качества длительное время.

Выпускаются панели двух видов — кровельные и стеновые.

У стеновых панелей поверхность гладкая или профилированная.

Кровельные  имеют профиль с двух сторон или только с внешней. Верхний слой покрытия делают из оцинкованного железа толщиной 0,5-0, 7 мм.

Кровельные панели отличаются от стеновых устройством замка. Для крыши наиболее важно, чтобы влага не попадала внутрь.

При покупке изучите техническую документацию, в ней указаны рекомендации по монтажу и требования, предъявляемые к каркасной основе.

Какой инструмент применяется для резки?

  • Электролобзик.
  • Электроножницы по металлу
  • Дисковая или ленточная пила по металлу.

Нельзя применять для резки болгарку — металл сильно нагревается, это приводит к потере устойчивости к коррозии.

Утеплители — минеральная вата или пенополистирол  легко воспламеняются. Для возгорания достаточно одной искры, а при резке металла их образуется очень много.

Подрезка выполняется на месте монтажа после закрепления панели.

Какие бывают захваты

Захваты для монтажа сэндвич панелей бывают механические  и вакуумные.

  • Механические захваты.

Захват-струбцина имеет винтовой механизм. С помощью такого захвата панель поднимают в горизонтальном положении.

Схема крепления при использовании захвата — струбцины.

Механические захваты «Майна — Вира» позволяют поднимать панели в вертикальном положении.

  • С помощью вакуумных захватов панель крепится в течении нескольких минут. Они более удобны при работе. По стоимости дороже механических.

Чтобы не тратить деньги на дорогостоящее оборудование, возьмите инструмент на прокат.

При использовании вакуумных захватов уберите защитную плёнку в местах, где будет присоединяться захват. Всю плёнку снимать не нужно — это делается после монтажа.

После того, как панель закреплена в захвате, её нужно поднять на высоту. Хорошо, если есть подъёмный кран. Если нет крана — воспользуйтесь лебедкой.

Общие правила монтажа сэндвич панелей

  • Подготовительные работы.
  1. Установить каркас.
  2. Деревянные конструкции обработать антисептиком.
  3. Металлические конструкции защитить от коррозии — очистить от ржавчины и нанести грунтовку по металлу.
  4. Выполнить уплотнительную прокладку. Для панелей с утеплителем из полиуретана используют монтажную пену. Если утеплитель из минеральной ваты — прокладка выполняется из такого же материала.
  5. На элементы каркаса наклеить полимерную ленту, или нанести силиконовый герметик.
  • Промежуточные работы.

При стыковке панелей нанесите на замок силиконовый герметик.

  • Заключительные работы.

Установите нащельники на места стыков,откосы и углы.

Монтаж кровельных сэндвич панелей

Инструменты и материалы

  • Стропы и захваты для подъёма панелей.
  • Ножницы по металлу.
  • Ножовка с мелкими зубьями.
  • Шуруповёрт.
  • Деревянный скребок.
  • Уровень.
  • Шнур.
  • Панели.
  • Саморезы.
  • Средства для герметизации стыков.
  • Нащельники.

Для подготовки к монтажу сзндвич панелей на крыше, устанавливаются деревянные стропилы с учётом уклона не более 7º.

Самое сложное при монтаже кровельных сзндвич панелей — поднять их.
Здесь важно  не повредить замок. Если у вас нет захватов, поднимайте панели на мягких стропах на поддоне. Осторожно обращайтесь с покрытием — повреждение покрытия приведёт к коррозии верхнего слоя.

  • Осмотрите замки.  Минеральная вата не должна выступать за внутреннюю полочку замка.
  • Излишки ваты удалите деревянным скребком.
  • Монтаж начинайте от конька крыши.
  • Первая панель крепится открытой волной в направлении к торцу здания.
  • Выровняйте край панели по торцу здания.
  • Проверьте, насколько выступает свес панели. Соблюдайте расстояние, указанное в проекте.
  • Натяните шнур по коньку крыши. Кромка панели должна идти параллельно оси здания.
  • Закрепите панель.  Используйте специальные саморезы с резиновой шайбой.  Саморезы располагаются друг от друга на расстоянии 50 мм, закручиваются под углом 90º к панели. Не закручивайте саморезы глубоко — вы можете повредить верхний слой покрытия.
  • После монтажа первого ряда панелей нанесите на замки уплотнитель для герметизации стыков.

Монтаж стеновых сэндвич панелей

Кроме инструментов, необходимых для установки сзндвич панелей на крышу, вам понадобится отвес.

Стеновые панели устанавливают двумя способами — вертикально и горизонтально.

Вертикальный способ удобен при высоте знания от 3 до 6 м. Панели крепятся саморезами ближе к цоколю и крыше, замки обеспечивают прочное сцепление панелей.

При горизонтальном способе крепления легче соединить замки. Вес панели обеспечивает надёжное сцепление замков.

Панели крепятся по краям к каркасу. Начинают монтаж от цоколя здания.

Установка сзндвич панелей на откосы

Сэндвич панели для откосов выпускаются матовые или глянцевые. Такие откосы обычно называю пластиковыми.

  1. Закрепите стартовый профиль саморезами.
  2. Нарежьте панели по размерам с помощью электролобзика.
  3. Нанесите монтажную пену на откосы.
  4. Установите боковые откосы.
  5. Заполните монтажной пеной проём между откосом окна и сэндвич панелью.
  6. Установите финишный профиль.
  7. Верхняя панель крепится к боковым. Принцип монтажа тот же.
  8. Зафиксируйте панели и финишный профиль малярным скотчем, чтобы предотвратить перекос панелей при увеличении объёма монтажной пены.

Установка сэндвич панелей на крышу. Видео.

Инструкция по монтажу.

Установка откосов.

Как строить из теплоизоляционных панелей – Московская область, Россия

Компания «PH Insulation» выпускает новый видеоурок

«PH Insulation» выпускает новый видеоурок, объясняющий, как устанавливать теплоизоляционные панели PIR Premier вертикально на стальной каркас для ускорения строительства.

Видео было снято на изоляционной площадке РН в 40 км от Москвы, Россия, и демонстрирует строительство нового производственного объекта. В производственном корпусе разместится вторая автоматическая итальянская линия PH Insulation по производству сэндвич-панелей PIR Premier и минеральной ваты.

Монтаж сэндвич-панелей должен производиться опытными мастерами в надлежащем порядке, чтобы избежать осложнений при строительстве и обеспечить максимальную энергоэффективность здания. В новом видеоуроке показаны пошаговые инструкции, начиная с распаковки панелей, удаления защитной пленки и заканчивая креплением панелей к стальному несущему каркасу.

«Утепленные панели ПИР Премьер — передовой строительный материал для современного строительства. От качества монтажных работ будет напрямую зависеть внешний вид новостройки и ее теплоизоляционные качества», — отметил Александр Бутаков, начальник отдела промышленного строительства ООО «РН Инсулейшн Коммершн». Отделение.

«Если вы будете монтировать утепленные панели с защитной пленкой, вы столкнетесь с трудностями при снятии пленки со стен. А если не наносить герметизирующую пену, то пазогребневый замок панелей не будет так эффективно удерживать тепло или холод, как он предназначен для

PH Insulation предлагает бесплатную техническую поддержку для всех наших партнеров по любым вопросам, связанным с обращением и установкой теплоизоляционных панелей: до, во время заказа и после того, как мы доставим панели на строительную площадку. Новый видеоурок поможет тем подрядчикам, которым необходимо своими глазами увидеть, как монтируются панели на реальной стройке».

Дополнительная информация

Как строить из теплоизоляционных панелей

PH Изоляция Стеновые изоляционные панели PIR Premier | Видео по установке

Теплоизоляционные панели PIR Premier компании PH Insulation позволяют экономить энергию и сокращать затраты на строительство, обеспечивая максимальную теплопроводность всего 0,022 Вт/м*К. Панели PIR Premier используются в 16 странах мира. В этом видео вы узнаете подробности процесса монтажа утепленных панелей ПИР Премьер. От распаковки до подъема и крепления панелей к стальному каркасу. Панели на видео установлены вертикально на производственной площадке PH Insulation, расположенной в 40 км от Москвы, Россия, во время строительства нового производственного корпуса. PH Insulation предлагает бесплатную техническую поддержку для всех наших партнеров по любым вопросам, связанным с обработкой и установкой теплоизоляционных панелей: до, во время и после поставки панелей. на строительную площадку.

Сопутствующие товары

изолятор Сэндвич-панели PIR

Связанные элементы тренда

ПрофХолод (ПХ Утеплитель) — крупнейший в России производитель сэндвич-панелей с полиуретановым утеплителем: ПИР Премьер и ПУР Классик.

Наша продукция обеспечивает высочайшую теплоизоляцию k=0,022 Вт/(м*k). ПрофХолод производит теплоизоляционные панели, холодильные и морозильные камеры, теплоизоляционные двери для супермаркетов, ресторанов, гостиниц, складов, распределительных центров и других объектов, где необходим температурный режим. 15 лет назад мы приняли решение революционизировать то, как люди регулируют температуру. Мы выбираем…

Европейские строительные компании извлекают выгоду из идеального баланса высокого качества продукции PH Insulation и конкурентоспособных цен в валюте РФ . Завод расположен в городе Саарбург, Германия. Панели PIR Premier толщиной 80 мм общей площадью более 700 кв. м будут использованы для внутренних перегородок и холодильных камер. 2 навесных одностворчатых холодильника…

PH Insulation, российский бренд «ПрофХолод», изготовил более 4 000 м2 стеновых сэндвич-панелей PIR Premier для подмосковного склада.

Склад построен для компании «Аквалайф», ведущей компании на российском рынке воды и безалкогольных напитков. «В строительстве этого склада мы использовали сэндвич-панели PIR Premier, так как они являются наиболее технологичными. На стены мы установили панели PIR Premier толщиной 80 мм. Панели являются самонесущими, поэтому они монтируются непосредственно на колонны без использования ф…

К лету 2020 года PH Insulation выпустила три новых типа дверей

В 2020 году PH Insulation, ПрофХолод в России, изготовила более 8000 холодильных и промышленных дверей, в том числе распашные, раздвижные и три новых типа дверей, которые инженеры PH Insulation разработан в 2020 году. «Нам удалось использовать в свою пользу паузу на рынке, наступившую в результате глобальной экономической неопределенности, но, к счастью, не длившуюся …

Сравнить

Удалить все

Сравнить 10 товаров

Изолированные металлические панели – профили Green Span

Green Span Profiles — совместное предприятие McElroy Metal, которое производит изолированные металлические панели (IMP) для стен и крыш. Доступны стеновые панели толщиной от 2 до 6 дюймов. Кровельная панель Green Span Ridgeline с симметричным швом толщиной 238T доступна в толщине от 2 ½ до 5 дюймов.

Используя самое современное оборудование, панели Green Span Profile формируются в процессе непрерывной заливки на месте, соединяя внутреннюю и внешнюю стальные облицовки с сердцевиной из полиизоцианурата изолирующей пены.

Нажмите на картинку, чтобы увеличить

Отлично подходит для

Стены
Крыши
Жилой
Коммерческий

Green Span Profiles Преимущества

  • Исключительные изоляционные свойства (приблизительное значение R 8 дюймов на дюйм)
  • Превосходная способность охвата
  • 5 отдельных профилей стеновых панелей
  • Жесткий на ощупь
  • Обтекаемый архитектурный вид
  • Кровельная панель Ridgeline обеспечивает самую быструю в отрасли установку IMP со стоячим фальцем

Изолированные металлические кровельные и стеновые панели

Изолированные металлические кровельные и стеновые панели

Кровельная панель RidgeLine

Применение: Наружная кровля со стоячим фальцем

RidgeLine — лучшая в отрасли теплоизолированная кровельная панель со стоячим фальцем. Запатентованный тройниковый шов позволяет сдвигать панели вместе, а не поднимать и/или закатывать панели на место. Внутреннее шпунтовое соединение в сочетании с фабрично зачеканенной планкой помогает обеспечить двойной слой защиты от непогоды.

MaxLine

Применение: перегородка, облицовочная стена, потолок с опорой на тройник

Изолированная металлическая панель MaxLine была разработана как самое широкое и экономичное предложение среди изолирующих металлических панелей. Он предназначен для обеспечения максимальной эффективности установки и экономичности. Уникальное боковое соединение Green-Lock облегчает точное нанесение герметика и помогает обеспечить высокоэффективную пароизоляцию.

MesaLine

Применение: Наружная стена, перегородка, внутренняя стена, потолок

MesaLine — это наша наиболее широко распространенная и используемая изолированная металлическая панель. Профиль с облицовкой, используемый в коммерческих/промышленных целях, обеспечивает прочность, облегчает адгезию пены и помогает свести к минимуму естественные дефекты на стальных поверхностях. Неглубокое ребро Mesa и уникальное боковое соединение Green-Lock помогают обеспечить высокоэффективную пароизоляцию.

MesaLine HSE

Применение: Наружные стены

HSE расшифровывается как Heavy Stucco Embossed. MesaLine HSE был разработан, чтобы удовлетворить потребности тех, кто хочет чего-то необычного для своей коммерческой/промышленной структуры. Обладая всеми положительными качествами проверенного временем профиля MesaLine, MesaLine HSE дополнен толстым лепным тиснением для более выразительного эффекта. Как и все наши стеновые профили, MesaLine HSE имеет уникальное боковое соединение Green-Lock, помогающее обеспечить высокоэффективную пароизоляцию. 9№ 0003

ShadowLine

Применение: Наружная стена

Теплоизоляционная металлическая панель ShadowLine — это наше самое впечатляющее предложение в области профилирования. Панель имеет пять канавок глубиной ¼ дюйма вдоль внешней поверхности. Отверстие 1¼ дюйма скрывает боковое соединение и придает эстетичный монолитный вид. Уникальное боковое соединение Green-Lock помогает обеспечить высокоэффективную пароизоляцию.

WaveLine

Применение: Наружная стена

Поверхность профиля WaveLine имеет микрогофрирование. Эта изолированная металлическая панель предлагает более архитектурный профиль для дизайнеров, которым нужен гладкий и отличительный вид. Уникальное боковое соединение Green-Lock помогает обеспечить высокоэффективную пароизоляцию как в вертикальном, так и в горизонтальном положении.

Impression

Применение: Наружная стена

Impression — это плоские панели Green Span. Этот профиль использует наше тяжелое тиснение Stucco (HSE). Impression придает вид наклонного бетона, обеспечивая при этом непревзойденную тепловую эффективность. По сравнению с откидной металлической панелью Impression она очень легкая и чрезвычайно экономичная.

CleanLine

Применение: перегородка, облицовка, потолок

Внешняя поверхность CleanLine, разработанная специально для работы в условиях отсутствия пыли, не имеет тиснения и профилирования. Теплоизоляционные металлические панели CleanLine изготавливаются специально для внутреннего использования в качестве перегородок, облицовочных стен и потолков. Уникальное боковое соединение Green-Lock облегчает точное нанесение герметика и помогает обеспечить высокоэффективную пароизоляцию.

INSULROCK

Применение: наружная стена с почасовой огнестойкостью,
перегородка, облицовка стены, потолок

INSULROCK содержит изоляцию из минеральной ваты ROXUL ConRock L для применений, требующих противопожарных стен.

Изолированные металлические кровельные и стеновые панели
  • Кровельная панель RidgeLine
  • МаксЛайн
  • МезаЛайн
  • MesaLine HSE
  • ShadowLine
  • Волновая линия
  • Впечатление
  • Чистая линия
  • ИНСАЛОК

Кровельная панель RidgeLine

RidgeLine — лучшая в отрасли теплоизоляционная кровельная панель со стоячим фальцем. Ridgeline имеет симметричный стоячий шов 238T, который позволяет сдвигать панели вместе, а не поднимать и / или закатывать панели на место. Внутреннее шпунтовое соединение в сочетании с фабрично зачеканенной планкой помогает обеспечить двойной слой защиты от непогоды. Ridgeline поставляется с панелями шириной 42 дюйма и толщиной 2,5, 3, 4, 5 и 6 дюймов.

Галерея деталей и компонентов

Нажмите на каждое изображение, чтобы увидеть подробности

Дополнительная информация

Для получения подробной информации, данных испытаний и опций панели, а также для просмотра видео об установке Ridgeline, щелкните ссылки ниже:

Брошюра о профилях Green Span

Видео по установке Ridgeline

Дополнительные файлы для загрузки профилей Green Span

Связанные файлы

Брошюры

Гарантия водонепроницаемости (только для некоторых панелей со стоячим фальцем)

Зеленые профили пролетов: Разное

Зеленые профили пролетов: Таблицы нагрузок

Зеленые профили пролетов: рейтинги FM

Получить пакет документов

Запрос

Образцы и таблицы цветов

Запрос физических образцов и таблиц цветов. Все товары будут отправлены через UPS Ground, если не указано иное.

Изолированные металлические кровельные и стеновые панели – Системы с изолированными металлическими панелями (IMP)

Вход дилера Забыл пароль

| Архитекторы | Подрядчики | Блог Раскрытия | Свяжитесь с нами

  • Товары

    Архитектурный

    • Серия Formawall Dimension
    • Формавью Windows
    • Варианты дизайна

    Коммерческий и промышленный

    • Версавалл
    • Версапанель
    • TotalClad

    Огнестойкий

    • Минеральная вата TotalClad

    Композитные системы резервного копирования

    • Интегрированная серия MetalWrap
    • Серия MetalWrap для длинных пролетов
    • Опции MetalWrap

    Панели обшивки

    • ТетраШилд

    Модульные металлические панели

    • Перехват

    Панели со скрытым креплением

    • Каскад
    • Концепт серии
    • Серия ИВ
    • Варианты дизайна

    Открытые крепежные панели

    • Открытый крепеж серии

    Специальные продукты и системы

    • Перфорированная перегородка EcoScreen
    • Изготовлено на заказ Paradigm
    • Панели лайнера
    • Система тихой стены
    • Система брандмауэра

    Композитные системы резервного копирования

    Панели обшивки

    Фальцевая крыша

    • СРС
    • СДП

    Изолированная металлическая крыша

    • Версапанель

    Крыша с открытым крепежом

    • Открытый крепеж серии

    Варианты дизайна систем покрытий


    Ресурсы

    Таблица цветов

    Каталог всех товаров

  • Сегменты рынка
  • Галерея дизайна
  • Инструменты и ресурсы

    Технические данные

    Технические характеристики

    Диапазон нагрузки

    Детали PDF

    Детали САПР

    БИМ

    Литература

    Каталог всех товаров

  • О нас
Поиск Теплоизоляционные металлические стеновые панели CENTRIA

обеспечивают исключительную производительность благодаря передовой технологии CENTRIA в области термо- и влагозащиты (ATMP). Кроме того, мы предлагаем различные цвета, материалы и отделку, чтобы вы могли исследовать уникальные эстетические возможности ограждающих конструкций здания.

Архитектурный

Высокоэффективная система ограждающих конструкций зданий Formawall обеспечивает выдающиеся тепловые и влагостойкие характеристики и является примером лучшей в отрасли устойчивости и устойчивости. Откройте для себя Formawall сегодня и узнайте, почему — снова и снова — лучшие в мире владельцы, архитекторы и подрядчики обращаются к легендарной системе ограждающих конструкций CENTRIA. Создавайте гладкие современные фасады, используя различные цвета, материалы и отделки, или комбинируйте панели со встроенными компонентами Formawall, чтобы сформировать законченную стеновую систему. УЧИТЬ БОЛЬШЕ

  • Серия размеров Formawall
  • Варианты архитектурного дизайна
  • Формовочные окна

Коммерческий и промышленный

Коммерческие и промышленные изолированные металлические панели CENTRIA задают новое определение универсальности и гибкости благодаря лучшему в отрасли сочетанию эстетики, производительности, экологичности и ценности. УЧИТЬ БОЛЬШЕ

  • Версавалл
  • Версапанель
  • ВсегоClad

Огнестойкий

В огнестойких изолированных металлических панелях используется сердцевина из минеральной ваты, чтобы соответствовать даже самым строгим нормам пожарной безопасности, обеспечивая при этом непревзойденную эстетику и производительность. УЧИТЬ БОЛЬШЕ

  • TotalClad MW

Система барьерных стен

Композитные резервные панели с изоляцией MetalWrap, представляющие собой совершенную барьерную стеновую систему, разработаны с использованием передовой инновационной технологии CENTRIA для защиты от тепла и влаги (ATMP). Они обеспечивают эффективную защиту от воздуха, воды, тепла и пара в пределах одного компонента барьерной стены. По сравнению с многокомпонентной конструкцией, наши однокомпонентные системы резервных стен обеспечивают быструю и простую установку в один этап. Это уменьшает количество установщиков и производителей, консолидируя ответственность. Наши изолирующие композитные защитные панели MetalWrap обеспечивают исключительную универсальность на строительной площадке и за ее пределами. Мы предлагаем вертикальные и горизонтальные профили, чтобы вы могли полностью настроить внешний вид вашего здания. MetalWrap Integrated и Long Span Series имеют встроенные системы крепления для различных материалов, что делает эти барьерные стеновые панели идеальным выбором для экстерьеров смешанного типа. Они также предназначены для поддержки дождевых экранов. Наши системы резервных стен идеально подходят для различных применений, включая спортивные арены, больницы, театральные залы, склады, торговые центры и многое другое. УЧИТЬ БОЛЬШЕ

  • Интегрированная серия MetalWrap
  • Серия MetalWrap с длинным пролетом
  • Комплексные решения MetalWrap

Теплоизоляционные панели обшивки

Сочетая долговечность с быстрой и простой установкой, изолированные панели обшивки CENTRIA предназначены для использования практически с любой внешней облицовкой для создания полного решения для резервной стены. Утепленные панели обшивки превышают требования нормативных документов как единая, простая в установке обшивка, которая служит основой для применения самых разных типов облицовки. УЧИТЬ БОЛЬШЕ

  • Панели обшивки TetraShield

Имя:*

Фамилия:*

Эл. адрес:*

Компания:*

Assan Panel – сэндвич-панели, панели для крыш, стен и холодильных камер

Европейская ассоциация панелей и профилей

Наш генеральный господин Ихсан Толга Акар был переизбран членом правления Европейской ассоциации панелей и профилей. Акар продолжит выполнять свои обязанности в качестве единственного представителя сектора от Турции до 2024 года.

Мы надеемся на лучшее будущее

Мы получили сертификат Zero Waste от Министерства окружающей среды и урбанизации за нашу практику на наших производственных объектах в Тузле, Балыкесире и Искендеруне.

Лучшее во всех аспектах производство сэндвич-панелей …

Мы являемся первым и единственным производителем, который продолжает лидировать в области огнестойкости в производстве сэндвич-панелей и имеет рекордное время 3 часа 49 минут. минут в испытаниях на огнестойкость с нашими 100-мм панелями с наполнением из минеральной ваты, сертифицированными по стандарту REI180! …

Читать далее

Технология изоляции нового поколения SmartCore

При значении лямбда (λ) 0,019 Вт/мК SmartCore предлагает тепловую эффективность в два раза больше, чем минеральное волокно, и на 20% больше, чем полиуретановый наполнитель.

Читать далее

Мы строим будущее с цифровыми решениями

Вы можете получить доступ к нашим продуктам в цифровом виде через BIM-Building Information Modeling! Вы можете бесплатно загрузить объекты BIM и легко разработать свои проекты, посетив наш веб-сайт.

Читать далее

Еще со SmartCore

Панели крыши и фасада, изготовленные с использованием технологии изоляции нового поколения SmartCore от Assan Panel, увеличивают количество панелей на грузовик с прицепом и обеспечивают преимущество в затратах на транспортировку.

Читать далее

Первая цель 2030!

Мы определили наши основные цели развития в соответствии со стратегическими целями нашей компании, и мы продолжим наращивать наши усилия в соответствии с нашими целями устойчивого развития до 2030 года.

Читать далее

Мы строим Rigt в 85 странах мира!

Мы продолжаем строить правильно, экспортируя производство и услуги по применению в 85 стран мира с нашим ассортиментом высококачественной, безопасной, инновационной и стойкой продукции.

Читать далее

Мы прольем свет на ваши проекты с помощью нашего поликарбоната .

..

Наш ассортимент высокоэффективных поликарбонатных решений для освещения крыш и стен обеспечивает превосходную устойчивость к ультрафиолетовому излучению, что обеспечивает превосходную долговременную светопроницаемость наряду с тепловыми и структурными характеристиками.

Читать далее

Мы строим устойчивое будущее!

Как Assan Panel, мы облегчаем доступ к возобновляемым источникам энергии с помощью наших инновационных, устойчивых, энергоэффективных продуктов и решений. Мы осуществляем все наши производственные процессы с использованием экологически чистых методов и зеленых технологий.

Читать далее

ЭКОЛОГИЧНАЯ продукция для устойчивого будущего!

Мы строим устойчивое будущее с нашими экологически чистыми продуктами, которые не ухудшают качество воздуха в помещении и имеют сертификаты UL Greenguard и Greenguard Gold.

Читать далее

ОБНАРУЖИТЬ

Сэндвич-панели представляют собой композитные материалы, изготовленные из двух окрашенных оцинкованных или алюминиевых гофрированных листов, заполненных для теплоизоляции.

Дополнительная информация

Assan Panel предлагает своим клиентам однослойные гофрированные листы в качестве кровельных и стеновых покрытий по лучшей цене в тех случаях, когда теплоизоляция не требуется . ..

Дополнительная информация

Необходимость удовлетворения энергетических потребностей, таких как отопление, охлаждение, освещение, подошла к очень важному моменту.

Дополнительная информация

Дополнительная информация

Необходимость удовлетворения энергетических потребностей, таких как отопление, охлаждение, освещение, подошла к очень важному моменту.

Дополнительная информация

В разделе Медиатека Assan Panel вы можете получить доступ к вашим проектным требованиям для архитектурных и дизайнерских этапов ваших проектов, а также быстро просмотреть различные документы, такие как каталоги, брошюры, сертификаты, сведения о сборке и т. д.

Деталь

AFG Steel and Construction

Планирование и строительство нового производственного предприятия или модернизация существующих объектов требует обширных знаний, опыта и надежных знаний.

Дополнительная информация

Assan Trading

Assan Trading LLC, дочерняя компания Kibar Industry & Assan Panel в Иордании, является турецкой иорданской компанией, которая была основана в 2020 году в Эль-Мафраке в качестве стратегического центра продвижения и распределения продукции Kibar Group и Assan Panel. .

Дополнительная информация

Солнечные электростанции

Поскольку возобновляемые источники энергии сегодня еще более важны, для сохранения природных ресурсов SOLAR CAPPPED PANEL поможет вам построить объекты, которые генерируют собственную энергию

Дополнительная информация

Модульные здания

Assan Prefabricated Technologies — самый передовой производитель модульного жилья в Турции, базирующийся в Стамбуле.

Дополнительная информация

Медицинское учреждение

Медицинское учреждение на 88 коек может быть собрано в течение 30 дней бригадой из 10-15 человек. Для разгрузки и сборки достаточно вилочного погрузчика.

Дополнительная информация

Решения для холодильной цепи

По сравнению с другими холодильными камерами, CoolCell предлагает интегрированные решения с уникальной энергоэффективностью и большим пространством для хранения, простой установкой без необходимости использования стальной конструкции, обеспечивающим гигиеничное и безопасное хранение вакцин, крови, лекарственных препаратов , все виды замороженных сухих продуктов, фрукты и овощи, а также мясо и морепродукты.

Дополнительная информация

УСТОЙЧИВОСТЬ

УСТОЙЧИВОСТЬ
МЫ СТРОИМ УСТОЙЧИВОЕ БУДУЩЕЕ

Подход Assan Panel к устойчивому развитию построен в рамках Глобального договора Организации Объединенных Наций, подписанного ее материнской компанией Kibar Holding, и рассматривает устойчивость не только с точки зрения экологических аспектов, но и в с точки зрения как социального, так и экономического измерения.

Подробная информация

Optipanel Подробный осмотр кровельных и стеновых панелей

Посещать

Если вы хотите получить товарное предложение, заполните форму.

Название компании

Имя Фамилия

Страна TürkiyeAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, Plurinational State ofBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongoCongo, the Democratic Republic of theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Islands (Malvinas) Фарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БиссауГайанаХа itiHeard Island and McDonald IslandsHoly See (Vatican City State)HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Islamic Republic ofIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Democratic People’s Republic ofKorea, Republic ofKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, the former Yugoslav Republic ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Federated States ofMoldova, Republic ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian Territory , ОккупированныйПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСен-Бартелемиостров Святой Елены, Вознесения и Тристан-да-КуньяСент-Китс and NevisSaint LuciaSaint Martin (French part)Saint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Maarten (Dutch part)SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia and the South Sandwich IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, Province of ChinaTajikistanTanzania, United Republic ТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты Малые отдаленные острова СШАУругвайУзбекистанВануатуВенесуэла, Боливарианская РеспубликаВьетнамВиргинские острова, Британские Виргинские острова, СШАУоллис и ФутунаЗахараЗамбияЗахараЗамбияЗападная Сахара0003

Город Ankaraİstanbul-Avrupaİstanbul-AsyaİzmirAdanaAdıyamanAfyonkarahisarAğrıAmasyaAntalyaArtvinAydınBalıkesirBilecikBingölBitlisBoluBurdurBursaÇanakkaleÇankırıÇorumDenizliDiyarbakırEdirneElazığErzincanErzurumEskişehirGaziantepGiresunGümüşhaneHakkâriHatayIspartaMersinKarsKastamonuKayseriKırklareliKırşehirKocaeliKonyaKütahyaMalatyaManisaKahramanmaraşMardinMuğlaMuşNevşehirNiğdeOrduRizeSakaryaSamsunSiirtSinopSivasTekirdağTokatTrabzonTunceliŞanlıurfaUşakVanYozgatZonguldakAksarayBayburtKaramanKırıkkaleBatmanŞırnakBartınArdahanIğdırYalovaKarabükKilisOsmaniyeDüzce

Город

Адрес электронной почты

Если вы хотите получить товарное предложение, заполните форму.

Вы можете указать свои приблизительные потребности (м²)

Напишите ваше сообщение

Запрос цены предложения

Нужна брошюра

Пример запроса

Инструкции и видео по установке – Zambelli Кровельный водосток

Продуманное решение для любого проекта. №

Водосточные системы Zambelli убедительны не только благодаря своим высоким стандартам качества и превосходному дизайну, но и благодаря практичным возможностям установки.
В наших видеороликах по установке показаны некоторые интересные приемы и представлены жизненно важные профессиональные ноу-хау для обеспечения точной функциональности, правильной сборки и полной совместимости выбранных металлов.

К инструкции и видео по установке

Инструкции по установке и видео.

фильтр

  • Все
  • 3-точечный соединитель
  • Водосточный желоб
  • Колпак дымохода
  • Приводная труба
  • Вешалка для приборной панели
  • Glue set
  • Gutter
  • Gutter Stark®
  • Gutter connector
  • Gutter holder
  • Gutter hook set
  • Gutter set
  • Gutter sieve
  • Hopper
  • Inclined outlet
  • Leaf basket
  • Master System Robust
  • Главный кронштейн
  • Главный уголок
  • Кронштейн для трубы
  • Заслонка водосточной трубы
  • Скользящая муфта
  • Заглушка
  • Подвесной выход
  • Колено Vario Master
  • Водосборник

3-точечный разъемИнформация по установке

К видео по установке.

Короб водосточныйИнформация по установке

К видео по установке.

Вытяжка для дымоходаИнформация по установке

К видео по установке.

Драйвер Информация по установке

В PDF.

Вешалка для лицевой панелиИнформация по установке

К видео по установке.К видео по установке. Вешалка для лицевой панели с регулируемым узлом.

Набор клеяИнструкция по обработке

В PDF.

ЖелобИнформация по установке

К видео по установке. Правильный способ установки желоба. Приклеивание К видео по установке. Приклеивание желоба.

К видео. Сравнение желоба.

Защита от листьев желоба Stark®Информация по установке

В PDF.К видео по установке.

Соединитель желобаИнформация по установке

В PDF.

К видео по установке.К видео по установке. Мастер-уголок с соединителем желоба.

Держатель желобаИнформация по установке

К видео по установке.

Набор крюков желоба для сэндвич-панелейИнформация по установке

В PDF.

К видео установки.К видео.

Комплект желобов для навесовИнформация по установке

К видео по установке.

Решето желобаИнформация по установке

К видео по установке.

ХопперИнформация по установке

К видео по установке. Крепление к водостоку.К видео установки. Крепление к фасаду.

Наклонный выпускИнформация по установке

К видео по установке.

Master System RobustИнформация по установке

В PDF.К видео.

Главный кронштейнИнформация по установке

К видео по установке.

Мастер-уголокИнформация по установке

К видео по установке.К видео по установке. Мастер-уголок с соединителем желоба.

Кронштейн трубыИнформация по установке

К видео по установке. Кронштейн трубы на кирпичную стену. К видео установки. Кронштейн трубы на дереве.

Кронштейн трубы на металлическом фасаде. К видео установки.

Заслонка водосточной трубыИнформация по установке

К видео по установке.

Выдвижной ворот с корзиной для листьевИнформация по установке

К видео по установке.

Stop endInstallation information

К видео по установке. Припайка упорного конца. К видео по установке. Сгибание упорного конца.

Stop endInstallation information

В PDF.К видео по установке.

Подвесная розеткаИнформация по установке

К видео по установке.

Колено Vario MasterИнформация по установке

К видео по установке.

ВодосборникИнформация по установке

К видео по установке.

Заявление о методе изготовления и установки стеновых панелей

1.0 ЦЕЛЬ:  Целью данной процедуры является определение того, как изготовление и установка стеновых панелей должны выполняться в контролируемых условиях.

2.0 ОБЛАСТЬ ПРИМЕНЕНИЯ:  Данное описание метода описывает подробную процедуру, которой необходимо следовать при поставке и установке стеновых панелей в соответствии с утвержденными рабочими чертежами и графиком отделки проекта. Эта процедура должна рассматриваться вместе со спецификацией контракта, где это применимо.

3.0 РЕФЕРЕНЦИИ

  • Спецификация проекта
  • Контрактные чертежи
  • Утвержденные рабочие чертежи
  • Предоставление материалов одобрено
  • План качества проекта

4. 0 ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ

  • Подрядчик:
  • ВЕЧЕРА: Менеджер проекта
  • CM: Менеджер по строительству
  • PE: Инженер-проектировщик
  • QCE: Инженер по контролю качества
  • SE: инженер участка
  • SF: Мастер участка
  • QA QC: Обеспечение качества и контроль качества
  • СИЗ: Средства индивидуальной защиты
  • HSE: Здоровье, безопасность и окружающая среда

  5.0 ОБЯЗАННОСТИ

Руководитель проекта несет ответственность за общее выполнение проекта, качество и безопасность. Взять на себя ведущую роль в отношении процедур качества и безопасности Подрядчика. PM отвечает за общую реализацию этого оператора метода. Менеджер проекта должен убедиться, что ключевой персонал хорошо осведомлен о спецификациях и описании метода.

  • CM / Инженер проекта должен подготовить все материалы, оборудование, предметы, связанные с безопасностью, и рабочую силу, а также направить инженеров и мастеров на объект для принятия соответствующих мер для беспрепятственного выполнения работ.
  • Инженер по технике безопасности несет ответственность за безопасную рабочую среду и условия. Координируйте свои действия с инженером участка, чтобы определить потенциальные опасности перед началом работ и посоветовать методы безопасной работы в связи с новыми разработками.
  • Инспектор несет ответственность за разметку уровней, планировку и линии, а также за установление верхних уровней. Обеспечение надлежащего ведения журналов выкладок и их хранения по завершении. Согласовывать с геодезистом-консультантом определение координат, уровней и пределов.
  • Инженер по ОК/КК несет ответственность за обеспечение выполнения работ в соответствии с утвержденным описанием метода; спецификации, утвержденные рабочие чертежи.
  • Инженер-строитель должен обеспечить выполнение всех работ в соответствии с утвержденными рабочими чертежами. Он должен направить геодезиста для установки линий и уровней по согласованию с руководителем строительства/старшим инженером-строителем.
  • Координатор/инженер МООС несет ответственность за надлежащее выполнение работ по МООС до, во время и после работ.
  • Инженер строительной площадки должен убедиться, что все материалы доставляются на площадку в соответствии с утвержденными образцами и размещаются в местах временного хранения на производственной площадке в соответствии с местом их закрепления. Место крепления каждой отдельной каменной панели определяется номером уровня. соответствующая идентификационная маркировка для обеспечения соответствия утвержденному заводскому чертежу и прослеживаемости.
  • Мастер участка Убедитесь, что все материалы находятся на участке в соответствии с контрольным списком. SF отвечает за выполнение задания, находящегося под его контролем. SF должен отчитываться перед инженером участка каждый конец дня, чтобы представить отчет о ходе работ на участке. Мастер участка должен иметь при себе чертеж и Методику постановки на выполнение работы. Начальник участка также несет ответственность за завершение работы в сроки, указанные инженером участка. Начальник участка несет ответственность и сообщает инженеру участка о любых неудобствах на участке для выполнения работы. Бригадир участка, ответственный за проверку материалов, назначается в соответствии с контрольным списком.

6.0 МАТЕРИАЛЫ

В соответствии с утвержденными материалами.

7.0 ОБОРУДОВАНИЕ И ИНСТРУМЕНТЫ

Ниже представлено оборудование, задействованное в работах на объекте:

  • Станок для резки дерева
  • Хилти
  • Зажим
  • Сверлильный станок
  • Плотнее
  • Набор отверток
  • Рулетка
  • Рубанок
  • Компрессор
  • Кремниевый пистолет
  • Долото
  • Удлинительный кабель

Вместимость/размер вышеуказанного оборудования следует оценивать в соответствии с условиями объекта, требованиями и доступностью на момент выполнения.

8.0 БЕЗОПАСНОСТЬ И ЗДОРОВЬЕ

  • Перед началом работы проверьте все силовые соединения
  • Носите перчатки, глаза, защитную маску
  • Не работайте с машиной, когда она мокрая
  • Крепко держите машину, особенно при запуске.
  • Проверить сверло на изгиб или ослабление фиксации.
  • Перед эксплуатацией проверьте все силовые соединения
  • Наденьте перчатки и защитные очки.
  • Не используйте кофемолку, если она мокрая
  • Сохраняйте защитную крышку.
  • Не работать, если переключатель поврежден
  • Крепко держите машину, особенно при запуске
  • Проверить отрезной диск на предмет поломки или слабой фиксации.

БЕЗОПАСНОСТЬ – КОНТРОЛЬНЫЙ СПИСОК ОХРАНЫ ЗДОРОВЬЯ И БЕЗОПАСНОСТИ НА РАБОЧЕМ МЕСТЕ:

  • Ведение домашнего хозяйства – Содержите рабочее место в чистоте и порядке.
  • Не бросайте инструмент тут и там. Храните все оборудование в специально отведенном месте. Храните все инструменты и оборудование в деревянном ящике после завершения их работы. Поместите бирку на каждый ящик для инструментов с биркой с именем каждого плотника.
  • Защитите пол гофрированным листом, чтобы избежать повреждения пола.
  • Наденьте ручную перчатку для использования дискового резака или станка для резки дерева.
  • Предоставить аптечку на месте.
  • Обеспечить канистру с питьевой водой на объекте.
  • Обеспечить хороший доступ.
  • Обеспечьте хорошее освещение.
  • Обеспечить защиту
  • Убедитесь, что очки, перчатки и маски надеты при погружении мрамора в герметик.
  • Всегда носите защитную обувь
  • Убедитесь, что защитные каски, защитные очки, перчатки и ремни предоставлены и используются при необходимости.
  • Удаление гвоздей и штабелирование бревен
  • Запрет возни на эшафоте
  • Безопасное подключение к электросети. Никогда не вмешивайтесь в электрические схемы. Наймите электрика.
  • Запрещается использовать электроинструменты без соответствующей вилки.
  • Никогда не снимайте защитный кожух с машин. Они там для надлежащей защиты
  • Обеспечьте наличие огнетушителя на объекте и убедитесь, что оперативники объекта знают о его местонахождении.

9.0  ПРОЦЕДУРА

9.1 Стеновая панель:

Перед началом производства в соответствии с утвержденным заводским чертежом проверьте размеры на месте. Если в случае каких-либо существенных отклонений на объекте, необходимо сообщить об этом PE документально. Любые изменения должны быть одобрены PE.

Если какие-либо изменения или исправления на объекте должны быть доведены до сведения инженера проекта, и должно быть получено одобрение. После перекрестной проверки инженер на объекте должен сообщить о любых исправлениях на объекте QCE для производства. QCE передает производственный отдел после его одобрения.

Заведующий производством проверит чертеж на своей стороне для каждого начальника отдела и мастера. Мастер подготовит размеры раскроя по чертежу для своих подчиненных. При этом все утвержденные контролируемые образцы должны быть переданы в QCE. Заведующий производством будет проверять его, чтобы производство, производимое под контролем мастера участков, по чертежу, доставленному на площадку, соответствовало утвержденным образцам.

Проверяет наличие всех материалов хорошего качества и в достаточном количестве для производства.

Проверить на наличие царапин, трещин, влаги. Избегайте таких материалов и возвращайте их в магазин.

Подготовьте панель МДФ требуемых размеров с помощью дисковой пилы для каркаса. Пробегите через базовый режущий станок.

Подготовьте кромки пляжной доски толщиной 10 мм по всему периметру. Кромочное соединение с панелью МДФ зажимается промышленным клеем, выдерживаемым не менее двух часов до достаточно прочного соединения.

Подготовьте скобы МДФ с наружной и внутренней резьбой, чтобы повесить панели на стену.

Подготовьте временную установку на заводе, чтобы убедиться, что панели соответствуют размерам, указанным на чертеже.

Проверьте любые трудности, возникающие при установке панели. Если да, предложите решение, чтобы избежать неудобств на месте.

Подготовка к прессованию шпона. Вырежьте лист с помощью гильотины для шпона. Готовую лепешку отправляют на прессование в машину горячего прессования при температуре 70-120°С.

Отнесите на хранение в отдельное помещение. Весь шпон должен храниться в изолированном помещении с кондиционированием воздуха.



Покраска

Проверьте Материал, если товары были изготовлены в соответствии с Окончательным утвержденным заводским чертежом. Если нет, отправьте материал обратно в соответствующий раздел для исправления. Отправить на полировку После утверждения QAQC.

Очистите панель шпона и удалите клей соединения.

Проверьте шпон на наличие трещин. Ориентация волокон в правильном направлении.

Выполните первую шлифовку и нанесите пасту для заполнения. Удалите переполненный паштет. Поверхность должна быть ровной гладкой.

Нанесение грунтовки проводится в качестве первой обработки покраски. После нанесения первого слоя грунтовки с одной стороны дайте высохнуть около трех-четырех часов.

После высыхания одной стороны на другую сторону панели наносят грунтовку и снова оставляют сохнуть на три-четыре часа.

После высыхания с другой стороны ищите повреждения или трещины. Нанесите пасту N.C, заполните зазоры и трещины. Идите на вторую шлифовку.

Снова вторая обработка праймера, как указано выше.

Проверьте еще раз и убедитесь в отсутствии трещин или зазоров. Если таковые применяются тот же паштет и сделать еще.

Окончательный слой наносится на место с требованием процентного содержания глянца или мата в соответствии с указанным на чертеже.

Оставьте сохнуть примерно на три-четыре часа.

QA/QC ПРОВЕРКИ

После завершения покраски QA/QA проверит материалы для контроля качества перед отправкой на упаковку. QA / QC войдет в контрольный список, подписанный и проштампованный для упаковки. В случае каких-либо исправлений по покраске материалы возвращаются в отдел покраски с комментариями, предоставленными ОК/КК.

Пункты, подлежащие проверке QA/QC

Сверьте с контрольным образцом и убедитесь, что для окраски используются те же спецификации и материалы.

Проверяет гладкость поверхностей материалов. На материал не распространяются никакие частицы. Нет шероховатости на поверхности.

Проверьте все соединения, если они есть. Стык не должен быть виден.

Проверьте все углы и кромки на наличие повреждений или трещин.

Проверьте, чтобы все материалы были ровными в отделке. Отличий в отделке быть не должно.

Отделите панель в соответствии с номером установки на месте.

Отправить на упаковку.

Материалы, используемые для шлифования

С тяжелом условием. с подкладкой из чистого мягкого хлопка, чтобы удалить всю пыль, если таковая имеется.

Расположите отдельные материалы по номерам, указанным в контрольном списке.

Подготовьте все оборудование и аксессуары для установки.

Защитите каждый угол термопластом во избежание повреждений при транспортировке. Все материалы упакованы индивидуально, чтобы избежать повреждений. Упаковать в полиуретановый лист, чтобы избежать царапин. Упаковать в гофрированный лист с промышленной сверхмощной малярной лентой. Отметьте верх и низ. Еще раз проверьте правильность упаковки. Готов к загрузке.

ОТПРАВКА И ПОСТАВКА

ПРОЦЕДУРА

Материалы будут доставлены, как только они будут готовы к установке. На участке не должно быть сырости. Проверьте грузовик на наличие частиц, которые могут повредить материал. Держите защиту по всему периметру бокового термопласта. Укладывайте материал правильно. Проверьте транспортное средство, все материалы хранятся должным образом. Передайте DO и отчет об инспекции в отдел доставки.

ХРАНЕНИЕ

Хранение должно быть обеспечено генеральным подрядчиком. Для подрядчика столярных работ должен быть предусмотрен отдельный склад. Хранилище должно быть чистым, пустым и без сырости. После того, как Материал доставлен на площадку, Начальник площадки проверяет форму отправки, которую материал получил в соответствии с квитанцией. Материал штабеля в соответствии с кодовым номером. Укладывайте материал по порядку. Должно быть предусмотрено место для хранения материалов, чтобы их можно было легко отправить.

Для идентификации должны быть видны все кодовые номера.

9.2 Предварительная установка:

Проверка состояния площадки и размещение

  • Инженер-строитель должен проверить состояние площадки, чтобы обеспечить готовность к установке на месте крепления. Генеральный подрядчик должен подписать разрешение для каждого, чтобы приступить к установке.
  • Проверить участок на отсутствие сырости, электромонтажных работ, подвесных потолков, гипса, мрамора, каменных работ и покраски. Убедитесь, что электроэнергия доступна на объекте.
  • Подтвердите и получите разрешение на установку.
  • Разделите рамы и двери в соответствии с местом установки.
  • Проверить чертеж и способ постановки.
  • Убедитесь, что все материалы доступны для установки.
  • Следуйте методу утверждения.
  • Инженер участка и бригадиры должны иметь при себе утвержденный чертеж.
  • Всегда проверяйте правильность установки
  • Проверяет наличие всего оборудования на объекте для завершения установки.
  • Обеспечьте защиту пола от повреждений и монтажных материалов. Установите подставку для ящика для инструментов в любом из угловых мест для легкого доступа и неправильного размещения. Не держите какие-либо инструменты здесь и там без необходимости.
  • Бригадир объекта несет общую ответственность за выполнение Процедуры описания метода и следит за тем, чтобы инженер объекта, мастер и его сотрудники были осведомлены об этом заявлении метода.
  • Процедура, все ресурсы – человеческие, материальные и оборудование доступны для выполнения работы в соответствии с Планом и без каких-либо задержек.
  • Инженер строительной площадки несет ответственность за выполнение работ в соответствии с утвержденным рабочим чертежом и процедурой описания метода спецификации проекта по согласованию с Генеральным подрядчиком.
  • Инженер строительной площадки также несет ответственность за обеспечение выполнения работ в соответствии со спецификацией и чертежами, проведение инспекций в соответствии с процедурой контроля качества и инспекцией.
  • Начальник участка несет ответственность за выполнение всех работ на участке в соответствии с утвержденными рабочими чертежами и процедурой определения метода при координации с инженером участка.

9.3 УСТАНОВКА

Обшивка панелями

Проверьте место и изучите чертеж.

  • Отметьте стену цифрами, указанными на панели.
  • Сделайте прямую линию, чтобы убедиться, что она прямая и ровная.
  • С помощью станка hilti проделайте отверстие в стене.
  • Предусмотрите фиксаторы для отверстия, чтобы винт крепко и жестко удерживался.
  • Подвесьте охватываемую часть опоры МДФ к стене.
  • Подвесьте внутреннюю часть опоры МДФ к обратной стороне облицовочной панели.
  • Повесить временно, чтобы увидеть пропорции панели.
  • Выполните ту же процедуру для всех панелей.
  • После завершения установки все панели проверяются на выравнивание.
  • Проверьте, есть ли зазор.
  • Проверьте выравнивание потолка и пола.
  • Убедитесь, что зазоры или канавки между панелями одинаковы.
  • Сделайте отметку на случай возникновения проблемы.
  • Снимите все панели со стены.
  • Проверьте задние панели на достаточно сильную поддержку.
  • При необходимости сделайте дополнительный винт.
  • Повесьте панели навсегда.

Чистота

Следите за тем, чтобы помещение убиралось после каждого рабочего дня. Не сбрасывайте пыль в рабочую зону. Его следует чистить надлежащим образом. Не выбрасывайте ненужные или ненужные материалы на сам сайт. Он должен располагаться в предназначенном для отходов контейнере. Обычно у главного подрядчика должно быть три типа пылесборников. Следите за содержанием и утилизируйте соответствующим образом.

ОК/КК Проверка

Инженер участка координирует с мастером участка установку всех шкафов в соответствии с требованиями клиента.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
