Монтаж сэндвич панелей

Сэндвич панели являются современным строительным материалом, который успешно завоевал должное уважение, хотя на рынке появился совсем недавно. Используются в строительстве быстровозводимых зданий и монтируются в три, пять раз быстрее, чем из альтернативных материалов. Особая конструкция делает сэндвич панели одним из самых легких и одновременно прочных материалов. Вот только часть преимуществ использования сэндвич панелей:

• Возможность легкого и быстрого возведения
• Высокая пожаробезопасность с наполнителем из минеральной ваты
• Высокая тепло и звукоизоляция
• Привлекательный внешний вид
• Большая цветовая гамма
• Практичность в использовании
• Надежность и долговечность по доступной цене
• Эксплуатационные свойства



При достаточно большом выборе строительно-монтажных компаний необходимо выбрать наиболее выгодный вариант, но при этом не проиграть в качестве и сроках строительства. В любом строительном процессе есть тонкости, и наилучший результат может быть получен лишь при привлечении ко всем работам специалистов. Опыт наших сотрудников позволяет не только качественно монтировать сэндвич панели на объектах любого уровня сложности, но и исправлять ошибки, допущенные проектировщиками. Работая с нами, заказчик получает все работы в срок и с достойным качеством.

Подготовка

Во время монтажа должны быть соблюдены все технологические нюансы, неправильно смонтированный объект не будет соответствовать всем заявленным эксплуатационным характеристикам материала. Первое, что необходимо сделать перед началом работ, это ознакомиться с проектной документацией, спецификациями и технологической картой раскроя. В них содержится максимально полная информация о предназначении панелей и вариантах их раскладки.

Прием панелей на объекте

Перед разгрузкой сэндвич панелей необходимо подготовить строительную площадку, выровнять и очистить ее от строительного мусора. По возможности выгрузку панелей производить согласно карты раскроя, во избежание лишнего перемещения паллеты сэндвич панелей по строй площадке. Выгружать можно вилочным погрузчиком или автокраном, при работе автокраном обязательно наличие длинного паука, мягких текстильных строп длинной не менее 3,5 м. и брусков-распорок, (желательно использовать 14-й швеллер) длина которых должна быть длиннее ширины выгружаемой паллеты минимум на 50 мм.. Эти распорки необходимы для защиты замковых частей панелей от повреждения стропами. Бруски располагаются равномерно под паллетой. Ни в коем случае нельзя допускать захват стропой самой паллеты.

Защитная пленка

Нанесение защитной пленки с обеих сторон обязательно для защиты лакокрасочного покрытия при перевозке и в процессе монтажных работ. Из практики рекомендуется, при горизонтальном монтаже, первый ряд сэндвич панелей монтировать в пленке (чтобы в процессе заливки полов, цокольных работ и работ по благоустройству не испачкать и не поцарапать панель). В последующих рядах пленку удалять непосредственно перед монтажом панели. Пленка с первого ряда может быть удалена после окончания всех монтажных работ. Срок хранения сэндвич панелей на стройплощадке не должен превышать более трех месяцев из-за возможных затруднений со снятием защитной пленки.

Монтажные работы

Стеновые сэндвич панели – могут крепиться к несущим элементам из стали, дерева или бетона. Чаще всего это металлические фахферные стойки из профтрубы 100/100 мм. закрепленные к бетонным колонам или металлическая двутавровая несущая опора Монтаж стеновых сэндвич панелей начинается с проверки правильности сборки металлического каркаса здания, соответствия геометрических размеров, вертикальности, нивелирования плоскости. При горизонтальной раскладке стеновые сэндвич панели крепятся к колоннам и при необходимости к стойкам фахверка. На нулевой отметке по фахферам или опорам устанавливается опорный элемент из 25 или 32 уголка. Горизонтальный монтаж стеновых сэндвич панелей ведется с цоколя здания, т.е. снизу вверх. При вертикальной раскладке – к стальному элементу цоколя и по прогонам, от угла и с той панели, которая упирается в стык . Чтобы обеспечить герметичность соединения в вертикальном монтаже, в замковую часть с внешней стороны наносят силиконовый герметик. Во время монтажа необходимо постоянно контролировать продольное соединение стеновых сэндвич панелей, нельзя допускать появления зазора, особенно в случаях вертикального монтажа. После монтажа панелей необходимо заполнить поперечные и продольные зазоры минватой и монтажной пеной, установить доборные элементы (углы, нащельники, отливы).

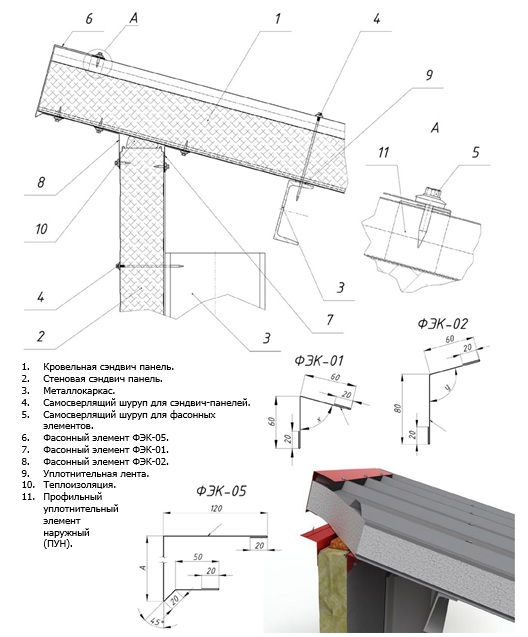

Кровельные сэндвич панели – можно монтировать как справа налево, так и слева на право, от свеса кровли к коньку. Минимальный допустимый уклон не менее 5%. Захват панели производится вакуумным подъемником или винтовыми струбцинами с прокладками из вспененной резины. Кровельные панели крепятся к прогонам несущего каркаса самосверлящими саморезами, соответствующими толщине панели. При формировании длинны ската из нескольких рядов панелей, обязателен перехлест минимум 200 мм. Перехлест выполняется, путем подрезки нижнего листа металла торца панели, на длину перехлеста и выборкой утеплителя, в том числе и из гофр. Для герметичности узла на подхлестную панель наносится полиуретановый герметик, после монтажа нахлестной панели повторно шпатлюем край перехлеста герметикам и фиксируем верх гофры кровельным саморезом. При необходимости, в коньковой части, перед монтажем последнего ряда панелей устанавливается подконьковый фасонный элемент. После окончания монтажа кровельных панелей и заполнения зазоров минватой и монтажной пеной, устанавливаются кровельные доборные элементы для защиты от влаги и придания эстетического вида (торцевые и ветровые планки, коньки, примыкания и снеговые барьеры). При необходимости можно смонтировать переходные мостики, перильное ограждение и водосточную систему.

Проемы

Обрамление оконного или дверного проема выполняется П-образным оцинкованным профилем толщиной 1,2 мм, прокручивается по периметру, в полученный проем монтируется оконный или дверной блок. Предпочтительно пластиковые как образующие хороший притвор и хорошую звукоизоляцию. Ворота и большие двери крепят к разваренному с внутренней стороны стены стальному каркасу из профтрубы 100/100 мм. При необходимости для резки стеновых сэндвич панелей, вырезов технологических отверстий, трубопроводов, вент выходов, можно применять инструмент, позволяющий холодную резку, не допускающий сильного нагрева металла (электр. ножницы, электр. лобзик и т.п.).



Остались вопросы? Консультируем и принимаем заявки
по телефонам +7 (962) 00-00-654, +7 (962) 00-00-636

Виды раскладки сэндвич-панелей для монтажа быстровозводимых зданий

Монтаж сэндвич-панелей – важный этап строительных работ, от которого часто зависит долговечность и стойкость быстровозводимого здания.

Как правило, установка выполняется быстро, но это не значит, что она не требует подготовки. Рабочая документация, которая создается проектными организациями, обязательно содержит раскладку – схему, что дает возможность «увидеть», как должны располагаться элементы, причем подробно и пошагово.

Расчет сэндвич-панелей – это своеобразная инструкция, которая поможет специалистам строительной бригады собрать обшивку или кровлю здания, как конструктор: такую документацию делают в обязательном порядке при проектировании любого строения.

Для того, чтобы без труда создать ее, нужна детальная информация об особенностях конструкции фасада, при чем не только геометрических, но и расположении оконных и дверных проемов, а также других нюансах, если они присутствуют.

Конечно, раскладка составляется не просто так. Она действительно помогает:

• сделать затраты на строительные работы минимальными. То есть сделать так, чтобы остатков было немного, но запас материала все же был;
• понять, как будут расположены элементы, где они будут стыковаться и как примыкать друг к другу.

Работу по составлению плана стоит доверять опытным специалистам: только знающие проектировщики могут сделать схему простой, понятной и полезной. Правильно расположить панели и избежать неоправданных расходов действительно нелегко, но все же необходимо, ведь именно на основе раскладки делают смету и подбирают материалы для монтажа.

Варианты раскладки: что выбрать?

Так как производители предлагают несколько видов трехслойных элементов с разными размерами и характеристиками, то и способы раскладки подбирают индивидуально, с учетом места монтажа, этажности здания и особенностей подготовленного каркаса.

Схема обязательно обсуждается как с клиентом, так и со строительной бригадой и может быть:

• горизонтальной, при использовании которой листовой материал крепится прямо к основным колоннам каркаса. При этом необходимо, чтобы элемент был равен расстоянию между осями колонн или больше, но ни в коем случае не меньше. Горизонтальная раскладка сэндвич-панелей имеет свои нюансы. К примеру, необходимость создания фахверковой конструкции только там, где будут располагаться дверные проемы или ворота;
• вертикальной, при которой сэндвичные плиты крепятся к ригелям фахверка. В этом случае длина элемента и длина стены равны. Это более сложный вариант, но швов получается меньше, а значит теплоэффективность выше.

И тот, и другой вариант имеет свои преимущества. К примеру, вертикальная раскладка сэндвич-панелей зрительно увеличивает высоту здания. А вот горизонтальная практически не требует уплотнения горизонтальных стыков. Это происходит под действием веса верхнего листа.

Горизонтальная раскладка: особенности монтажа

Если расчет предполагает горизонтальную установку листов, то начинать работы необходимо снизу вверх: так отклонения в размерах если и возникнут, то будут минимальными. При этом пазы модулей должны смотреть строго вниз, ведь только тогда вода сможет беспрепятственно стекать и не разрушать покрытие.

При монтаже панели не просто фиксируются саморезами, но и дополнительно уплотняются с помощью силиконовой мастики, которая наносится в замковую часть. Только после этого можно устанавливать следующий элемент, а затем выравнивать и закреплять его.

Обрезать до необходимой ширины придется только последнюю панель. в качестве уплотнителя, в местах, где это необходимо, используется минеральная вата или монтажная пена.

Вертикальный расчет: нюансы проведения работ

В этом случае работы начинают именно от угла здания и первый элемент фиксируют саморезами. Последующие сэндвич-панели закрепляются в пазы предыдущего, поэтому сразу же занимают правильное положение в пространстве. Чем плотнее панели прижаты к друг другу, тем крепче и прочнее будет конструкция.

Очень важно следить за целостностью замков – они должны быть неповрежденными, ведь только тогда конденсат не сможет проникнуть внутрь трехслойной конструкции и повредить наполнитель.

Что касается общих рекомендации по монтажу, но специалисты советуют использовать для подъема плит надежное подъемное оборудование и следить за равновесием панели при выполнении работ.

Количество крепежных элементов должно рассчитываться исходя из нагрузки, а вот герметики и изолирующие вещества должны подбираться исходя из температурного режима на момент установки.

Adobe Texture® (HE40A) Изолированная металлическая стеновая панель

AdobeTexture

^® (HE40A)

Откажитесь от обыденности с нашей уникальной изолирующей металлической стеновой панелью AdobeTexture ^® (HE40A). Эта металлическая панель с изоляцией имеет специальный мультитекстурированный профиль и матовую поверхность, напоминающую затертую шпателем штукатурку. И все это без необходимости нанесения дополнительных заводских или полевых штукатурных покрытий. Как и все наши изолированные металлические панели, AdobeTexture ^® (HE40) предлагает превосходные показатели R-значения, долговременную энергоэффективность и простую одноэтапную установку для снижения затрат на строительство.

Выбор продукта

Панель	Ширина(и)	Длина	Толщина	Изоляционные свойства Значение «R» **	Ориентация при установке	Специальность Информация
AdobeTexture ® (HE40A)	40″	8’ – 40’ Макс.	2″	16	Вертикальное или горизонтальное	Запатентованная система AdobeTexture ® Finish System
			2,5″	20
			3″	24
			4″	32
** Значение R проверено в соответствии со стандартом ASTM C518 при средней температуре 35°F с поправкой на скорость ветра 15 миль в час. *Проконсультируйтесь с AWIP относительно необходимой длины панели, превышающей опубликованный стандарт. (Исключение – все огнестойкие панели)

Панель	Металл						Металлическая отделка
	Внешний вид			Интерьер			Внешний вид	Интерьер
	Профиль	Станд. Датчик	Доступный калибр	Профиль	Станд. Датчик	Доступный калибр
AdobeTexture ® (HE40A)	Штукатурка с плоским затиром	26 Г-90 гальв.	_	Ребра Mesa с тиснением и легкой обшивкой	26 G-90 Оцинк.	24, 22	AdobeTexture ® Отделка	полиэстер стд. Доступны ПВДФ и СМП

Технические данные

AdobeTexture

^® (HE40A) Изолированные металлические панели

Галерея

Особенности/преимущества

• Запатентованная текстура штукатурки и внешний вид изолированной металлической стеновой панели. Устраняет
  нанесение штукатурных покрытий в полевых условиях
• Соответствие AdobeTexture ^® доступны отделочные материалы
• Конструкция из одной панели для всей стены включает внешний эстетический вид, защиту от атмосферных воздействий, изоляцию и пароизоляцию

• Панель доставляется на стройплощадку цельной и требует простой установка в один шаг
  сокращение времени и затрат на строительство
• Столярные изделия из панелей предназначены для установки панелей в вертикальном или горизонтальном положении






Технические данные

AdobeTexture

^® (HE40A) Изолированные металлические панели

Панель	Ширина(и)	Длина	Толщина	Изоляционные свойства Значение «R» **	Ориентация при установке	Специальность Информация
AdobeTexture ® (HE40A)	40″	8’ – 40’ Макс.	2″	16	Вертикальное или горизонтальное	Запатентованная система AdobeTexture ® Finish System
			2,5″	20
			3″	24
			4″	32
** Значение R проверено в соответствии со стандартом ASTM C518 при средней температуре 35°F с поправкой на скорость ветра 15 миль в час. *Проконсультируйтесь с AWIP относительно необходимой длины панели, превышающей опубликованный стандарт. (Исключение – все огнестойкие панели)

Панель	Металл						Металлическая отделка
	Внешний вид			Интерьер			Внешний вид	Интерьер
	Профиль	Станд. Датчик	Доступный калибр	Профиль	Станд. Датчик	Доступный калибр
AdobeTexture ® (HE40A)	Штукатурка с плоским затиром	26 G-90 Оцинк.	_	Ребра Mesa с тиснением и легкой обшивкой	26 G-90 Оцинк.	24, 22	AdobeTexture ® Отделка	полиэстер стд. Доступны ПВДФ и СМП

Особенности/Преимущества

• Запатентованная текстура штукатурки и внешний вид изолированной металлической стеновой панели. Исключает применение
  штукатурных покрытий в полевых условиях
• Соответствует AdobeTexture ^® доступна отделка
• Конструкция стены из одной панели включает внешний вид, защиту от атмосферных воздействий, изоляцию и пароизоляцию

• Панель доставляется на стройплощадку цельной и требует простой одноэтапной установки
  , что сокращает время и затраты на строительство
• Панель столярные изделия предназначены для установки панели в вертикальном или горизонтальном положении






Библиотека ресурсов

• Литература
• Подробная информация
• Инструкции по установке
• Таблицы нагрузки
• Листы технических данных
• Спецификация продукта

Коммерческий / промышленный – Наружная вертикальная стена

Промышленный –

Коммерческий

Галерея

Сэндвич-панель с горизонтальным швом | Помощь пользователям Tekla

Сэндвич-панель горизонтальная шов создает горизонтальный шов между двумя многослойными стенками. Размеры шва и шпунты могут быть определены для всех слоев: внутренней оболочки, фольги, изоляции и внешнего слоя. оболочка. Кроме того, вы можете определить дополнительный слой фольги.

Созданные объекты

• Швы

• Шпунты

• Фольга

• Изоляция

• Дополнительный слой фольги

Использовать для

Ситуация	Описание
	Швы между многослойными стеновыми панелями.
	Швы с дополнительными шпунтами.

Прежде чем ты начнешь

Чтобы иметь возможность выбирать нужные детали, активируйте Выбрать объекты в компонентах выключатель.

Порядок выбора

1. Выберите внутреннюю оболочку первой многослойной стены.

2. Выберите внутреннюю оболочку второй многослойной стены.

   Шов создается автоматически при выборе второстепенной детали.

Идентификационный ключ детали

	Деталь
1	Бетонная деталь (стена, колонна, балка, плита)
2	Точка Можно выбрать несколько точек.

Используйте вкладку Изображение для управления горизонтальным швом характеристики.

Положение шва

Швы могут быть определены для внутренних оболочек, изоляции и внешних оболочек. Черновик углы могут быть определены для внешних оболочек.

Задайте положение стыка между оболочками многослойной стены. Средняя линия между стенами используется в качестве ориентира при расчете положения шва.

Пример:

Классы оболочки

Определите классы деталей, которые будут применяться к швам. По умолчанию Компонент «Горизонтальный стык многослойной стены» создает внутреннюю оболочки класса 1, фольга класса 2, изоляция класса 3 и наружная оболочки с классом 4. Используйте эти классы для наложения швов.

Для предотвращения образования швов между фольгой, изоляционными оболочками и внешней оболочки, оставьте поле Классы изоляции пустым.

Шпунты в изоляции

В изоляционном слое можно делать шпунты.

Опция	Описание
	Без шпунта для изоляционного слоя.
	Один боковой шпунт для верхней и нижней части изоляции слой. Можно задать глубину и ширину шпунта.
	Зеркальный паз с одной стороны для верхней и нижней части изоляционный слой. Можно задать глубину и ширину шпунта.
	Двусторонние шпунты для верхней и нижней части изоляции слой. Можно задать глубину и ширину шпунта.

Смещение

Вы можете определить смещение шва.

Используйте вкладку Шлицы для определения шпунтов во внутренних оболочках, теплоизоляционные слои и внешние оболочки.

Фальцевая сторона

Выберите, с какой стороны многослойной стены будут применяться шпунты. Вы можете определите шпунты отдельно для обеих сторон.

Варианты:

• Верх сторона
• Нижняя сторона
• Обе стороны

Тип соединения

Вы можете выбрать шпунт или паз Совместное соединение для обеих сторон.

Опция	Опция	Описание
		Язычковый сустав соединение, основанное на внешней геометрии
		Пазовое соединение соединение, основанное на центральной линии
		Язычковый сустав соединение, основанное на центральной линии
		Пазовое соединение соединение, основанное на внешней геометрии

Если создать один язык и один пазовое соединение, возможен нахлест деталей.
