Использование зажимного профиля для ограждения из стекла

Зажимной профиль для стеклянных ограждений в аспектах использования предполагает первоочередный поиск ответов на ряд вопросов. Они связаны с материалом, габаритами стекол, шаговым расстоянием между винтами и не только.

Основные сведения, касающиеся зажимного профиля

Формирование сплошного жесткого остекления возможно посредством нескольких вариантов и решений. Условно классический – это склейка листов специальным составом с эпоксидной смолой. Другое решение предполагает просверливание отверстий и создание соединений с накладками. Однако данные варианты не являются оптимальными. Лучший выбор – использование зажимного профиля. Он обладает массой преимуществ и может быть без проблем подогнан под требуемые размеры стекла. Монтаж его объективно прост.

Материал, размеры и особенности стекольных конструкций

Выбор в пользу того или иного профиля по критерию «материал» следует осуществлять с учетом того, какой предполагается нагрузка.

Например, в ситуации, когда имеет место высота потолка в 3 метра, необходимой становится жесткость удержания стекла. Изгибы и деформация недопустимы. Условно стандартное решение – алюминий. Он легкий и не требует специальной обработки. Анодирование позволяет использовать алюминий в наружных конструкциях, не опасаясь за сохранность материала. Однако этот материал может оказаться менее устойчивым к высоким продольным нагрузкам, если плечо рычага является большим.

Альтернатива в сложных случаях – нержавейка. Профиль из нее – нечто вроде противопоставления алюминиевому. Обработка крайне затруднена, однако в некоторых ситуациях именно нержавеющий профиль будет являться рациональным решением.

Алюминиевый профиль способен выдерживать продольные нагрузки от полотен стекла высотой до 1,8 метра. Нержавейка станет оптимальным решением для иных ситуаций. При этом помимо всего прочего следует учитывать толщину и другие габариты стекла.

Алюминий спокойно выдерживает 6-8 миллиметров при указанной высоте, 10-12 и больше лучше доверить нержавейке.

Шаговое расстояние между винтами

Установка их, как и другие моменты, зависит от параметров стекла. Винты здесь – нечто вроде распорных анкеров. Они притягивают профильные накладки и обеспечивают зажимание стеклянного полотна. Вне зависимости от того, нержавеющий или алюминиевый профиль используется, чаще обычного применять винты нужно, если требуется надежная фиксация при условии, что гибкость зажимного изделия высокая. Это про алюминий.

Так, например, когда имеет место стекло толщиной 6 миллиметров, винты в случае с алюминиевым профилем требуется располагать каждые 40 сантиметров. Если же все сводится к показателю вдвое больше, расстояние можно спокойно увеличить втрое. При этом в некоторых случаях алюминиевые конструкции позволяют установить стекло вообще без сверления, что удешевляет производство и монтаж.

Резюме

Алюминий выигрывает в аспектах обработки и монтажа и используется во многих сферах, например, при изготовлении вентиляционных решеток, раздвижных дверей, витрин и прочего. Однако он не подходит для массивных конструкций и порой требует применения большего количества винтов. Нержавейка идеальна для конструкций из толстого высокого стекла, поэтому при выборе следует учитывать особенности предстоящих работ.

Зажимной алюминиевый профиль для стекла. Разновидности креплений. Как выбрать?

Специальный зажимной алюминиевый профиль для стекла предназначен для монтажа цельных стеклянных конструкций.

При помощи данных комплектующих можно закрепить панели любой толщины. Без профиля зажимного типа невозможно обустроить надежные и устойчивые перегородки. Также профильные системы могут монтироваться как на потолок, так и на пол. Специальная конструкция крепежных деталей позволяет предварительно настроить положение стеклянной панели.

Как работает зажимной профиль для стекла?

Стандартный зажимной профиль для закаленного стекла выполняет несущие функции в стеклянных перегородках. Изделия удерживают панель в определенном положении. При наличии профиля не требуется производить установку перегородок внутри пластиковой или металлической рамки. Ведь массивная рама только ухудшает визуальные характеристики готовых конструкций, а также значительно увеличивает их массу. В свою очередь компактный профиль удерживает стеклянную панель и не требует монтажа вспомогательных крепежных систем. Профильные элементы являются предпочтительными для офисных и домашних помещений, где важно соблюдать стиль интерьера и при этом сохранить прочность.

Основные функции зажимного профиля для стекол:

• повышение стойкости конструкций;
• улучшение жесткости системы;
• фиксация стеклянного полотна;
• визуальное подчеркивание стиля;
• регулировка положения стекол.

Готовая конструкция сможет выполнять основные несущие функции. При этом профильные элементы такого типа позволяют произвести демонтаж перегородок в случае необходимости. Зажимной профиль легко демонтируется, что положительно сказывается на универсальности эксплуатации стеклянных ограждений. Детали специальной конструкции позволяют монтировать панели достаточно большой высоты. При помощи зажимов вполне реально смонтировать стекла высотой 3-5 метров. В таких случаях зажимные системы подбираются с учетом требуемой прочности и несущих характеристик. Специалисты уделяют достаточно внимания проектированию таких перегородок. Ведь от правильности монтажа зависит безопасность эксплуатации ограждений или дверей.

Разновидности профильных систем для монтажа

Универсальный зажимной профиль на стекло позволит решить ряд технических проблем, которые часто возникают при установке индивидуальных стеклянных панелей. Однако существуют ситуации, когда важно предварительно подобрать соответствующий профильный крепеж, чтобы облегчить установку и получить максимальную надежность. Отечественные производители предлагают широкий выбор креплений, которые отличаются характеристиками прочности, размером, предназначением и формой. Каждый профиль подбирается специалистами с учетом проектных требований. Ведь помимо прочностных характеристик изделия должны соответствовать желаемым визуальным параметрам. На внутреннем рынке чаще всего встречаются профили следующих разновидностей:

Тип профиля	Материал изготовления	Высота, мм	Конфигурация
Зажимной H-40	Нержавеющая сталь	40	Прямой
Зажимной EA-40	Нержавеющая сталь	40	Прямой
Зажимной H-50	Нержавеющая сталь	50	Прямой, угловой
Швеллер	Алюминий	20-35	Прямой

Помимо основных монтажных элементов для установки перегородок из цельного стекла применяются вспомогательные детали в виде швеллера и уплотнителей. Данные комплектующие необходимы для увеличения жесткости и плотности крепления стеклянных панелей. Благодаря швеллеру прямого типа можно герметизировать нижнюю часть конструкции, а также дополнительно укрепить ограждение. Уплотнительные элементы чаще всего изготавливаются из плотной резины толщиной 2-3 мм. Резиновые полоски вставляются в профильное основание и заполняют пространство между стеклом и алюминиевым каркасом профиля. Также уплотнители выполняют функции демпфера. Детали снижают вибрации, которые передаются на стеклянные панели. Соответственно увеличивается практичность эксплуатации перегородок, что немаловажно для офисных помещений, где наблюдается большой поток посетителей.

Материалы для изготовления зажимного профиля

Профиль зажимного типа изготавливается из разных материалов. Однако в целях практичности и надежности специалисты выбирают варианты из алюминия или нержавеющей стали. Данные металлы считаются наиболее устойчивыми к окислению и практичными в эксплуатации. При правильной обработке можно получить хороший внешний вид комплектующих, которые будут вписываться в общий интерьер. Также выбор металла обусловлен высокой прочностью. Некоторые модели зажимного профиля изготавливаются со сложной конструкцией. В основе на прижимной пластине предусмотрен специальный слой силикона, который позволяет более плотно фиксировать стеклянную панель. Такие модификации профиля часто используются для подвесных ограждений. Следует выделить несколько наиболее популярных профилей с процентной затяжкой при установке стекла:

Тип профиля	Толщина стекла, мм	Усилие при затяжке, %
Металлический H-40, H-50	4-8	60-70
Металлический EA40	4-12	70-80
Металлический с силиконом H-40, H-50	4-10	70-80
Плоский швеллер H-20, H-40, H-50	4-12	80-90

Качественный профиль имеет несколько отверстий, которые используются для регулировки расположения стекла.

При необходимости специалисты могут настроить положение панели. Также в конструкции предусмотрены отверстия для винтов, которые используются для затягивания пластин. Все крепления закрываются декоративной накладкой. Цвет накладки подбирается с учетом визуальных требований интерьера. Стоит отметить, что в большинстве случаев монтаж осуществляется с применением стандартного профиля. Однако в некоторых ситуациях может использоваться индивидуальный. Благодаря изготовлению профиля на заказ можно реализовать различные фигурные проекты.

Монтаж зажимного профиля для панелей из стекла

Профессиональный монтаж зажимного профиля для стекла выполняется с применением специальных приспособлений. Чтобы предотвратить повреждение стеклянной панели используются подставки и фиксаторы. Монтаж осуществляется на заранее подготовленную поверхность. Изначально профиль закрепляется в основании пола, потолка или стен. После установки креплений осуществляется монтаж стеклянной панели. Стекло монтируется в основание профиля.

Для этого используются специальные инструменты, которые позволяют надежно удерживать материал. Всего существует 3 технологии крепления стекол:

• при помощи специального клея — обеспечивает монолитную структуру и прочное соединение;
• при помощи латунных заклепок — требуются предварительные отверстия и алюминиевые накладки;
• при помощи профиля специальной конструкции — применяются специальные прижимные профили.

Вариант с клеем уже практически не используется по причине токсичности самого клеевого материала. По новым нормам применение смесей запрещено. Ведь при застывании раствор выделяет химические вещества. Заклепки подвергают опасности само стекло. Во время проделывания отверстий существует вероятность механического повреждения дорогостоящей панели. Соответственно установка с использованием прижимного профиля является наиболее практичной и безопасной. При попадании в специальный паз система фиксирует стекло. Дополнительными винтами специалисты устанавливают технологический зазор и усиливают фиксацию.

Что учитывать при выборе креплений?

При выборе крепежных систем необходимо учитывать общее качество изделий. На внутреннем рынке присутствует большой выбор профилей зажимного типа, которые отличаются прочностными и визуальными характеристиками. При самостоятельном приобретении необходимо обратить внимание на упаковку. Официальные производители комплектуют товар защитными упаковками с фирменными логотипами. В заводском наборе присутствуют крепежные винты и прочие комплектующие для монтажа. Сам профиль из алюминия имеет целостную структуру. При этом на крепежном элементе отсутствуют повреждения.

Лучше всего заказывать подобные крепления через специализированные компании. Специалисты смогут подобрать комплектующие для установки стеклянных перегородок или ограждений. Предварительно мастера разработают проект, где смогут учесть все ключевые особенности по технической части и личные предпочтения заказчика. В некоторых случаях могут потребоваться профили индивидуального размера. Изготовление крепежных систем возможно на специализированном оборудовании. По чертежам выполняется производство нужных деталей и дальнейшая передача их заказчику.

На практике от правильности подбора профилей зависит долговечность эксплуатации конструкций. Также качество изготовления оказывает значительное влияние на безопасность. Ведь профильные системы выполняют несущие функции и удерживают тяжелые стеклянные панели. Любой механический дефект в креплении может привести к неблагоприятным последствиям. Поэтому лучше всего доверять изготовление зажимных профилей квалифицированным мастерам.

Долговечность крепежных систем для стекла

Крепежный зажимной профиль из алюминия рассчитан на весь срок эксплуатации стеклянной панели. Устанавливаемые элементы при грамотном расположении выдерживают все нагрузки. Специалисты подбирают крепления с небольшим запасом. Это необходимо для того, чтобы минимизировать вероятность образования повреждений из-за резких динамических колебаний, которые могут возникать при резком захлопывании входных дверей или при включении громкой музыки. Специальные резиновые вставки в профиле способствуют уменьшению вибраций.

Подобные прижимные профили используются для разных стеклянных конструкций. Их использование будет рациональным при обустройстве межкомнатных дверей, ограждений, декоративных перегородок, створок шкафа или любой мебели. Профильная система отличается высокой надежностью при установке на подвижные конструкции. С их помощью можно решить множество задач, которые связаны с обустройством интерьера разных категорий помещений.

Отдельное внимание необходимо обратить на то, что алюминиевые профили зажимного типа соответствуют требованиям безопасности. Ведь по нормам внутри зданий не должно присутствовать элементов конструкций, которые можно с легкостью демонтировать. Благодаря клиньям в основе профиля стекло фиксируется с максимальной надежностью. Поэтому подобные системы можно назвать оптимальными для офисов и жилых помещений.

Оцените материал:

Каталог статей:

Зажимные профили

Каталоги фурнитуры по теме:

Фурнитура для раздвижных дверей (закрытые механизмы)

Зажимные профили

Фурнитура для душевых ограждений (раздвижная серия)

RG-502 Алюминиевый профиль – ROCA Industry

↵Главная  | Продукты  | Стеклянная фурнитура  | Профильные системы  | RG-502 Алюминиевый профиль

Разрезной алюминиевый профиль для напольного или вертикального монтажа во внутренних стеклянных стенах с дверьми или без них.

Доступны различные длины и обработка поверхности.



Артикул: F1613 Категории: Фурнитура для стекла, Профильные системы

Документы и файлыВарианты просмотра

Купить онлайн

Этот продукт можно найти у наших реселлеров 9№ 0003

Описание

Алюминиевый профиль для стеклянных стен 35 x 27 мм для стеклянных стен с раздвижными дверями или без них, с распашными дверями или с дверной коробкой RG-580 ROCA Decibel.

• RG-502 представляет собой разъемный профиль для легкой установки
• RG-503 представляет собой фиксированный профиль для использования на потолке

Использование фиксированного или разъемного профиля зависит от способности бокового смещения стекла во время установки. Обычно фиксированный профиль крепится к потолку и разделяется по полу и по вертикали. 9№ 0003

Стильный дизайн профиля позволяет комбинировать алюминиевые профили под углом 90°.

Профили продаются длиной 2 600 мм, 3 000 мм, 5 200 мм или 6 000 мм. Поставляется с торцевой крышкой RG-512, резиновой прокладкой RG-520 и клиновой прокладкой для выбранной толщины стекла (8 – 12,76 мм) RG-521.

Если вам нужен более высокий профиль, эти профили также можно комбинировать с настенным, потолочным и напольным профилем RG-504.

Варианты

9005 9 Окрашен в черный цвет (RAL9005) 901 39

Корзина

{{{ data. variation.price_html }}}

{{ { data.variation.availability_html }}}

Стеклянные перегородки с алюминиевой рамой

Ключевые места

Нажмите для просмотра дополнительной информации

Крепление профиля

Вертикальные и горизонтальные профили соединяются специальным Т-образным креплением

Верхняя дверная накладка

Минимальная верхняя дверная накладка с литым корпусом высокой плотности

Нижняя дверная накладка

Самозакрывающаяся нижняя дверная накладка с возможностью фиксации под углом 90 градусов

Дверные ручки

Дизайн, отделка и длина настраиваются

Фиксация профиля

Вертикальные и горизонтальные профили соединяются специальным Т-образным креплением

Фиксация профиля

Вертикальные и горизонтальные профили соединяются специальным Т-образным креплением

Одностенные системы

Двухстенные системы

Трехстенные системы

Многостенные системы

Описание и технические характеристики

Распашная дверь

Наша дверная сборка включает: 9000 3

• 1/4” закаленное стекло
• Замок
• Ручка
• 3 петли

Доступные цвета рамы:

Распашная дверь с боковыми фонарями

В комплект нашей двери входят:

• Закаленное стекло 1/4”.
• Замок
• Ручка
• 3 петли

Доступные цвета рамы:

Двойная распашная дверь

В комплект нашей двери входят:

• Закаленное стекло 1/4” 9002 4
• Замок
• Ручка
• 6 петель

Доступные цвета рамы:

Описание и характеристики

Нажимная трубка для дверей (дверная ручка, крышка винта, винты)

Сменные дверные петли с крепежом. Нержавеющая сталь с электростатической краской

Автоматический дверной доводчик

Сменный дверной замок

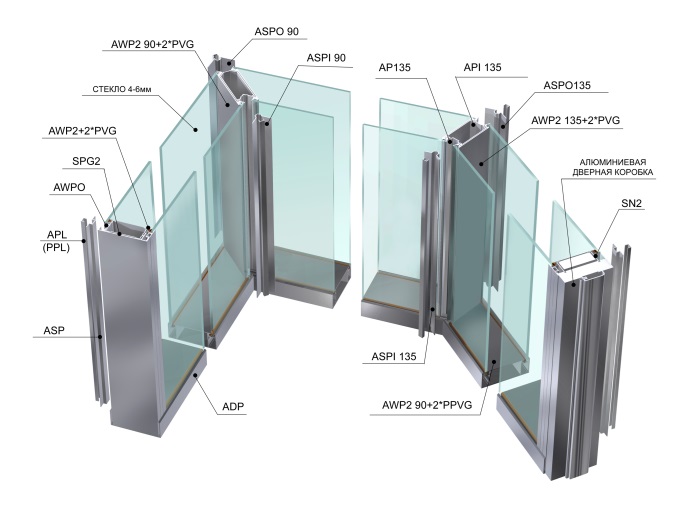

Конфигурация системы

Прозрачный анодированный

Черный / матовый

Белая краска

Прозрачный анодированный

Черная краска Эд / Матовый

Окрашенный в белый цвет

Типичные детали

Интерьер Crystalia офисная система — простое в установке решение.

Система с одинарным остеклением

Система с двойным остеклением

90 Угловой алюминиевый профиль

360 Угловой алюминиевый профиль

Торцевая крышка

Т-образное соединение для системы с одинарным остеклением

Т-образное соединение для системы с двойным остеклением

Дверной профиль

Соединение нижнего кронштейна

Наши экструдированные алюминиевые профили обеспечивают прочную конструкцию и расставьте привлекательные акценты для вашего офисного решения. Какими бы ни были размеры вашего помещения, наши системы стеклянных перегородок обеспечивают эффективное использование пространства в сочетании с элегантным и универсальным дизайном.

Арт. №	Материал	Обработка поверхности	Длина (мм)	Наличие на складе
862207	Алюминий	5200 (5300 с маркерами)	Войдите, чтобы увидеть наличие на складе
862210	Алюминий	Анодированный натуральный	2600	Войдите, чтобы увидеть наличие на складе
862217 9 0056	Алюминий	Окрашен в черный цвет (RAL9005)	2600	Войдите, чтобы увидеть наличие на складе
863200	Алюминий	Анодированный натуральный	6100 9005 6	Войдите, чтобы увидеть наличие на складе
863210	Алюминий	Анодированный натуральный	3000	Войдите, чтобы увидеть наличие на складе
863257	Алюминий	Окрашен в белый цвет (RAL9010)	6100	Войдите, чтобы увидеть состояние запаса
863267	Алюминий	Окрашенный в белый цвет (RAL9010)	3000	Войдите, чтобы увидеть наличие на складе

9029 5

Остекление	Одинарное остекление	Двойное остекление
Опции
1/4 дюйма, стекло	Да	Да
3/8 дюйма, стекло	Да	н/д

Получите бесплатную оценку Kompas Systems

Просто заполните короткую форму и наш менеджер свяжется с Вами в ближайшее время

Что клиенты говорят о Crystalia Glass

Стать клиентом

Стать клиентом

Для наших партнеров мы предоставляем:

Программа лояльности

Любая работа должна быть оплачена – и мы это прекрасно понимаем. Именно поэтому у нас есть партнерская программа лояльности, которая включает в себя специальные коммерческие предложения и условия.

Персональный менеджер

Персональный менеджер обеспечит прямой и непосредственный контакт со всеми участниками процесса – сметчиками, техническими специалистами, изготовителями, руководителями проектов и монтажниками.

Образцы продукции

Мы предоставим все необходимые материалы для проекта: каталоги, образцы стекла и фурнитуры.

Уникальные проекты

Мы готовы к сложным проектам и нестандартным дизайнерским решениям. Если вы не смогли найти продукт, который искали, свяжитесь с нами, и мы разработаем его для вас!

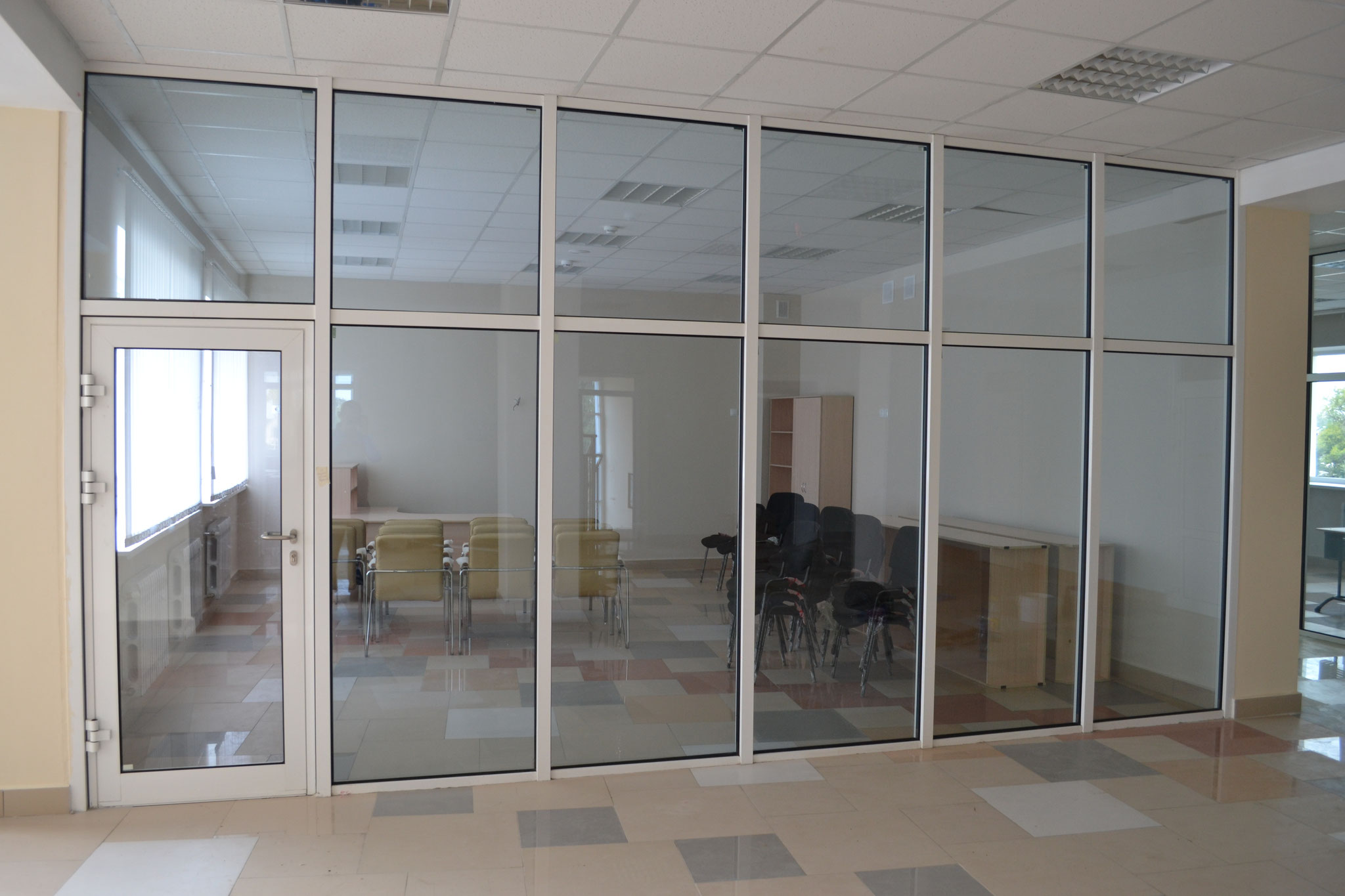

Алюминиевые стеклянные перегородки

Алюминиевые стеклянные перегородки Crystalia Glass представляют собой практичное, долговечное и современное дизайнерское решение. Они пользуются большой популярностью благодаря различным дизайнерским возможностям, которые они создают, высоким звукоизоляционным свойствам и использованию фурнитуры высочайшего качества.

Простые в установке, прозрачные офисные стеклянные перегородки пользуются большим спросом, и наша компания позволяет осуществить такой ремонт. Установка не занимает много времени, а система достаточно гибкая, чтобы приспособиться к «хитрым» пространствам. В наших алюминиевых системах основными несущими элементами являются наружные стены, поэтому они являются оптимальным вариантом для помещений с открытыми потолками. Такие стеклянные стены делят внутреннее пространство на функциональные зоны, не теряя пространства и не препятствуя световому потоку.

Наш алюминиевый профиль импортируется из Европы и обладает всеми качествами, которые ценятся и важны для покупателя как офисной, так и домашней перегородки:

• Увеличенная толщина стенки
• Жесткая конструкция
• Отличный уровень тепло- и звукоизоляции
• Простота установки, использования и ухода
• Современный вид
• Многочисленные варианты установки стекла

Алюминиевый профиль доступен в нескольких вариантах отделки, включая глянцевый и матовый черный, белый и сатинированное анодирование. Структура профиля позволяет устанавливать стекло с обеих сторон рамы.
