Технология установки виниловых софитов своими руками — пошаговая инструкция

Софиты и комплектующие Технониколь

Палитра

Жасмин

Каштан

Пекан

Бруния

Размеры и вес одной панели

Длина

3000 мм

Ширина

308 мм

Толщина

0,93 мм

Площадь

0,924 м²

Масса

1,71 кг

Панели софитов

Комплектующие

Особенности монтажа виниловых софитов

Общие рекомендации по монтажу

Софиты монтируют при температуре окружающей среды не ниже +5 °С.

Резать софиты можно с помощью ножовки, электролобзика, ножниц по металлу, циркулярной пилы или УШМ.

Софиты устанавливают после завершения кровельных и фасадных работ.

Основные принципы монтажа

• Недовинчивайте саморезы на 1 мм для свободного движения панелей

• Саморезы должны входить точно по центру крепежных отверстий

• Панели софитов надо обрезать на 1−2 см меньше ширины свеса, которую надо закрыть

Все это обеспечивает свободный ход софитов при температурном расширении материала.

Рекомендуемые значения зазоров в зависимости от температуры воздуха указаны в таблице 1. Чем холоднее на улице при монтаже, тем больше должен быть зазор.

Таблица 1

Температура воздуха во время монтажа, °С	+5	+10	+15	+20	+25	+30
Зазор, мм	10	9	8	7	6	5

Инструменты и дополнительные материалы для обшивки крыши софитами

Материалы:

• Деревянные бруски сечением 45 х 45 мм — чтобы сделать каркас под обрешетку.

• Деревянные доски сечением 100 х 25 мм — чтобы смонтировать обрешетку под установку панелей.

• Металлические уголки и пластины для крепления и соединения брусков.

• Саморез оцинкованный по дереву, длиннее сечения бруска минимум на 2 см — для монтажа обрешетки. Например, если сечение равно 45 мм, то длина саморезов — 70 мм.

• Оцинкованные саморезы длиной 25 − 30 мм — чтобы прикрепить софиты и направляющие.

Инструменты:

• Режущий инструмент: ножовка, электролобзик, ножницы по металлу, циркулярная пила, УШМ

• Рулетка

• Карандаш или маркер

• Шуруповерт

• Угольник

• Уровень

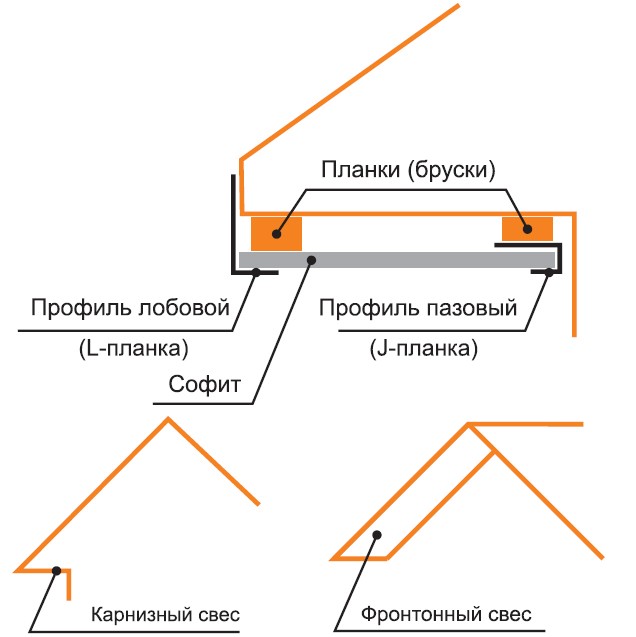

Варианты подшивки крыши софитами

Устройство подшива карнизного свеса, расположенного горизонтально

Каркас под обрешетку горизонтального карнизного свеса

Горизонтальная подшивка свесов частично перфорированными панелями софитов

Подшив свеса кровли, параллельно скату

Свес кровли с обрешеткой по стропилам — подшивка параллельно скату

Подшивка карнизного свеса параллельно скату

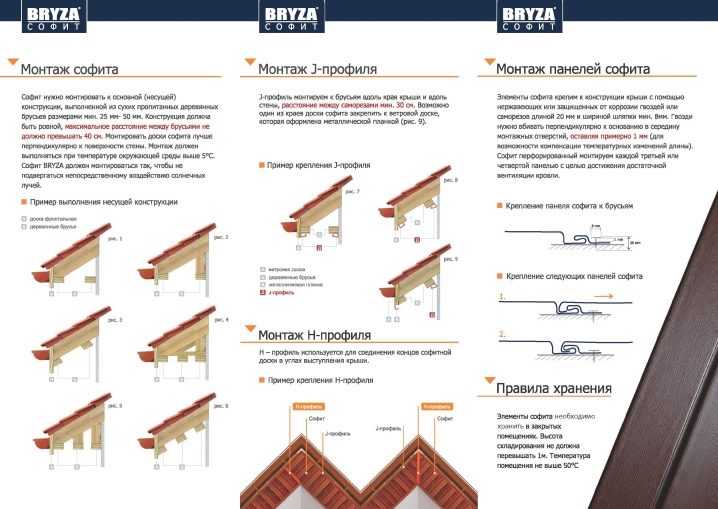

Инструкция для монтажа софитов на карниз крыши своими руками

Устройство каркаса под обрешетку

Для устройства каркаса под обрешетку горизонтального свеса установите брусок на фасаде по уровню нижнего края свеса крыши. Затем перпендикулярно установите бруски, соединяющие фасад и свес крыши. Бруски между собой соедините при помощи металлических уголков и пластин.

Каркасом для обрешетки свеса параллельно скату являются стропила крыши.

Каркас под обрешетку горизонтального свеса

При устройстве свеса параллельно скату стропила являются каркасом под обрешетку

Монтаж обрешетки под установку панелей и направляющих

Две доски обрешетки прикрепите по краям свеса, остальные доски прикрепите между ними с шагом не более 300 мм.

При устройстве свеса параллельно скату обрешетка прикрепляется к стропилам

Для обрешетки подойдет доска сечением 100 × 25 мм

Подготовка к монтажу и подрезка софитов

Для более удобного монтажа и соблюдения температурного зазора подрезайте панели так, чтобы их длина была немного меньше расстояния между J-профилями. Длину панели лучше определить опытным путем после монтажа первой панели на свесе.

Соблюдайте основные принципы монтажа виниловых софитов.

Измеряйте как можно точнее

При раскрое учитывайте тепловое расширение ПВХ

Установка фасок и профилей

Прикрепите к обрешетке направляющие профили — J-профили с шагом 300 мм.

Саморез должен входить в середину монтажного отверстия J-профиля

Для лучшего сопряжения соседних профилей надо подрезать часть следующего профиля на 3−5 см и завести один профиль в другой.

Подрезаем

1

2

3

4

Заводим один J-профиль в другой за 4 шага

Монтаж и фиксация панелей софитов

В направляющие профили вставьте панели софитов и прикрепите при помощи саморезов к обрешетке.

Разместите панель между J-профилями

Не закручивайте саморез до конца — оставьте температурный зазор

Панели защелкиваются между собой, и получается единое полотно

Главные нюансы применения крепежа

Недовинчивайте саморезы на 1 мм для свободного движения панелей.

Саморезы должны входить точно по центру крепежных отверстий.

Монтаж углов подшивки

Углы свесов можно собрать двумя способами.

Диагональное угловое соединение

Прикрепите H-профиль к бруску, который соединяет угол дома и угол свеса крыши.

Н-профиль готов к установке

H-профиль закрепили диагонально

Панели подрезайте «елочкой» и устанавливайте на свес.

Софиты соединяются под углом

Прикрепите панели софитов саморезами.

Завершение монтажа диагонального углового соединения

Прямое угловое соединение

При помощи H-профиля

Прикрепите Н-профиль от угла карниза перпендикулярно стене.

Н-профиль закрепили на обрешетке угла. Панели соединяются под углом 90°

При помощи J-профилей

Установите два J-профиля от угла перпендикулярно карнизу.

J-профили на месте

В углу панели софитов стыкуются перпендикулярно друг другу

Прямое угловое соединение

Оформление лобовой доски

Лобовую доску можно оформить софитами при помощи двух J-профилей: прикрепите профиль сверху и снизу лобовой доски. Между J-профилями установите панели.

Монтаж лобовой доски между J-профилями

Частые ошибки при подшивке свесов крыши софитами

• Крепко прикрученные саморезы

• Саморезы закручены не в середину монтажного отверстия

• Не предусмотрен зазор для теплового расширения ПВХ — панели обрезаны впритык

Если не соблюдать правила монтажа виниловых софитов, материал потрескается и покоробится.

Подробнее о том, к чему приводят и во сколько обходятся ошибки монтажа виниловых панелей можно прочитать здесь.

Видеоинструкция по монтажу виниловых софитов

Монтаж гибкой черепицы своими руками: пошаговая инструкция

Мягкая кровля стала истинным сюрпризом не только для строителей, но и для дизайнеров и архитекторов. Разнообразие стилей, фактур, расцветок позволяет реализовывать самые смелые фантазии, а монтаж гибкой черепицы собственными руками под силу даже тем, кто ни разу не сталкивался с подобными работами, но имеет колоссальное желание пройти весь процесс самостоятельно. Однако постарайтесь найти помощника, поскольку в одиночку справиться со всеми задачами иногда просто невозможно.

Монтаж основания под мягкую черепицу

Один из самых важных моментов — обустройство основания под мягкую черепицу. Эту работу желательно доверить профессионалам, поскольку она требует специальных знаний и умений.

В обязательный перечень входят:

• обустройство стропильной системы. В данном случае нужно правильно рассчитать вес кровельного пирога в совокупности с финишным покрытием и вероятных осадков;
• пароизоляция. Обязательный пласт, который предотвратит скопление конденсата и подмокание древесины;
• гидроизоляция. Защищает от холода.
• утеплитель. Чтобы подобрать определенный вариант и толщину утеплителя, нужно произвести точный расчет;
• непосредственно основание. Для выравнивания поверхности стелют плиты OSB (ОСП) или фанерные листы.

ОСП — ориентированно-стружечная плита, представляющая собой древесный пласт, состоящий из нескольких листов натурального стружечного материала, склеенных между собой специальными смолами с включением искусственных восков.

Особенности монтажа

Работы по укладке черепицы необходимо проводить при температуре окружающей среды от +5 ºС. Если снаружи температура воздуха ниже, листы материала нужно хранить в теплом помещении или прогревать монтажным феном.

Метод укладки черепицы предполагает последовательное соблюдение следующих этапов:

• подкладочный ковер. На уже сформированное фанерное основание укладывают специальный подкладочный ковер, размещая полосы внахлест и крепя их к обрешетке гвоздями на расстоянии в 25 см;
• карнизные планки. Чтобы обеспечить дополнительную защиту карнизам, выбирают металлические планки, крепят гвоздями в шахматном порядке на расстоянии 10 см друг от друга;
• обустройство ендовы. Для начала раскладывают ендовый ковер, фиксируя его кровельными гвоздями, а затем обрезают по канту так, чтобы открыть ось ендовы на 5–10 см. Окончания гонтов промазывают клеем К-36;
• рядовая черепица. Начинают выводить ряды с середины ската крыши. Независимо от того, что гонты промазаны клеевым составом, их все равно закрепляют гвоздями. Возле карниза пласты обрезают и проклеивают битумом;
• конек. Крыша в этой части оснащается специальным коньковым аэратором, при помощи которого обеспечивается дополнительная вентиляция. Каждый пласт коньковой черепицы условно делится на 3 части, изгибается по швам и аккуратно размещается по коньку.

Для организации кровли вокруг антенн и труб предусмотрены специальные проходные детали. Их крепят гвоздями и промазывают битумным клеем.

Установка основания для кровли

Основание для кровли — это несущий каркас из деревянных брусов и досок, сконструированный особым образом. Формируется в несколько последовательных этапов:

• мауэрлат — деревянная балка из бруса, которая послужит основанием для последующего монтажа перекрытий и обустройства стропильной системы;
• лаги — перекрытия для крыши, которые станут опорой для чердака или мансарды. Устанавливаются поверх маурлата;
• коньковый прогон. Может монтироваться разными способами, самый простой — фиксирование горизонтальных балок, установленных на вертикальные опоры;
• стропила и обрешетки. Являются скелетом — основной частью кровли. Несут всю нагрузку, начиная с утеплителя, заканчивая кровельными материалами;
• кобылки, софиты. Карнизные свесы играют значимую роль для защиты стен от осадков.
  Для упрочнения конструкции выполняется монтаж софитов — поддерживающих опор, а сверху монтируется обрешетка;
• гидроизоляция. Для нее применяются специальные мембранные материалы, защищающие внутренние элементы кровли от проникновения дождевой влаги;
• вентиляция. Важно предусмотреть небольшое пространство между мембраной и кровлей, чтобы исключить накопление конденсата и обеспечить хороший воздухообмен между внутренним и внешним пространством.

Монтаж подкладочного ковра

Подкладочный ковер — это нетканое полотно, относящееся к разряду битумно-полимерных. Его расстилают на обрешетку, преследуя следующие цели:

• выравнивание неровностей и дефектов обрешетки;
• улучшение гидро- и пароизоляционных качеств конструкции;
• предотвращение скопления конденсата на деревянных элементах кровельной конструкции.

Технологический процесс укладки мягкой рядовой черепицы на кровлю начинается с обустройства полотна основания, расстилающегося полосами на карнизы и ендовы.

Однако начинают с последних. В ширину полосы составляют 1 м.

Остальное пространство ската крыши накрывается по следующему принципу:

• горизонтальные стыки полос укладываются с нахлестом по 15 см, вертикальные — по 10 см;
• каждая уложенная полоса крепится оцинкованными гвоздями с шагом 25 см;
• основная часть ската накрывается перпендикулярно карнизу и коньку.

Для большей герметизации стыков по периметру полотна промазывают битумом. Это позволит сделать конструкцию практически монолитной и исключить проникновение под нее осадков и деформации несущих конструкций.

Установка металлических планок

По окончании процесса фиксируются фронтальные планки, предназначенные для предотвращения проникновения под материал дождя, ветра. Капельная планка формируется по периметру свесов крыши. Ее задача — защитить обрешетку, торцы стропил и настилы от просачивающейся и накапливающейся на деревянных поверхностях влаги. Один край капельника крепится на настил, второй прикрывает свес. Он фиксируется гвоздями из нержавеющей стали, забивающимися в зигзагообразном порядке с шагом 10-15 см. Если возникает необходимость соединения двух планок, их размещают с нахлестом в 3–5 см. Фронтонная планка на углах должна лежать поверх карнизной. В местах стыков крепежи размещают на отдалении в 2–3 см.

Установка карнизных планок

Торцевые и карнизные планки монтируют сверху подкладочного ковра внахлест. Фиксируются посредством кровельных крепежных элементов, предпочтительно в шахматном порядке.

Большинство производителей советуют применять оба типа железных перекрытий, укладывая их поверх подкладочного ковра.

Обустройство ендовы

Ендова — деталь, укладывающаяся параллельно внутреннему углу крыши, находящаяся между стыками скатов. Предназначена для защиты всего «пирога» от проникновения влаги внутрь и беспрепятственного удаления осадков с крыши. Число ендов зависит от следующих факторов:

• формы и конфигурации кровли;
• присутствия вспомогательных элементов: мансарды, слуховых окон и т. д.

В зависимости от разновидности крыши верхний кусок полосы может устанавливаться или нет. Грамотное выполнение всего процесса обеспечивает прочность и гидроизоляцию кровельного покрытия.

Фиксация гонтов

Для начала нужно рассчитать нужное количество гонтов:

• измерьте лист рядовой черепицы и площадь работы;
• разделите последнее значение на первое.

Далее нанесите разметочные линии для гонта, служащие ориентирами, по которым легко выравнивать черепицу в любом направлении. Поверьте, без них вам придется не раз вернуться к проделанной работе, отрывать и прикладывать листы заново, особенно когда вы делаете эту работу впервые.

Для формирования ориентиров кровлю сначала размечают мелованной строительной нитью. Параллельные полосы размечаются на расстоянии пяти рядов гибкой черепицы. Вертикально отбивается расстояние, равное одному ряду. После этого следует приступать к процессу монтажа гибкой черепицы. Формирование гонта производится в соответствии с простым алгоритмом действий:

• стартовым рядом выкладывается карнизная параллель гибкой черепицы, крепят ее на кровельные гвозди;
• для удобства выравнивания по горизонтали первый ряд мягкой рядовой черепицы начинают клеить с центра откоса. От этой параллели отступают 1–2 см и фиксируют уже проверенным методом — прибивают каждый лист четырьмя гвоздями на расстоянии 2–3 см от пазов между лепестками;
• монтаж следующего гонта также начинают с середины. Однако его размещают таким образом, чтобы лепестки находились над пазом первого ряда и точки фиксации были полностью закрыты;
• наружный угол каждой черепички, размещенный около фронтона, срезается по контуру треугольника с одинаковыми противоположными сторонами, равными 1,5 или 2 см. Обрезка необходима для отбоя воды.

Дальше укладывать можно по тому же принципу — последовательными рядами, а также по методу пирамиды, по нарастающей от центра скатов до краешков, или по диагонали. Не нужно, чтобы гвозди глубоко проникали внутрь, достаточно того, что они крепко держатся в обрешетке.

В подавляющем большинстве случаев укладку стартовой черепицы производят вдоль карниза, отступив от края свеса 1,5–2 см. Причем края ее должны прикрывать фронтонные планки. Первая полоса представляет собой ту же рядовую черепицу, у которой удалены лепестки. Однако многие производители выпускают специальные элементы, предназначенные именно для этой цели. Когда для стартовой полосы применяют рядовую черепицу, тыльная сторона которой не снабжена клеевой основой, подкладочный ковер на месте фиксации обрабатывается битумной мастикой.

Для обустройства ендовы предусмотрен способ открытой разжелобки. Рядовая черепица прокладывается до оси ендовы с двух сторон скатов. Однако гвозди уже не заколачивают в гонты на расстоянии 30 см от оси. После формирования рядов мелованным шнурком намечаются границы ендовы, по которым срезают пласт. Ширина разжелобки составляет от 5 до 15 см. Для обеспечения более аккуратной работы, под пласты перед обрезкой подкладывается доска. Находящиеся возле ендовы углы черепичек подрезаются для отбоя воды, после чего изнаночная сторона покрытия обрабатывается мастикой и приклеивается;

Монтаж коньковой черепицы

По завершении предыдущего этапа наклеивания черепицы на скаты начинают оформлять коньковую часть. Вентиляционные каналы, сформированные в обрешетке, оставляют открытыми, а между верхними точками скатов предусматривают зазор до 20 мм. Чтобы обеспечить качественную аэрацию, конек снабжают пластиковым аэратором. Сама по себе деталь смотрится не слишком эстетично, поэтому ее декорируют универсальной коньково-карнизной черепицей либо заменяют этот материал на нарезанные из самих гонтов полосы. Укладывают черепицы в направлении преобладающих ветров, разворачивая открытые участки на подветренную сторону.

Каждую черепицу прибивают гвоздями, а последующий элемент должен прикрывать крепеж предыдущего.

Финишные работы

Завершающим этапом работ является оформление при помощи черепицы фронтонов и других элементов кровельного покрытия. В отношении фронтонов придерживаются следующей технологии:

• монтаж полосы осуществляется так, чтобы от края уложенной планки до кровельного материала оставался зазор, равный не менее 10 мм;
• гибкая черепица фиксируется к основанию и металлической планке мастикой, при этом одновременно крепится при помощи гвоздей.

Дымоходы и вентиляционные ходы на крыше присутствуют обязательно. Самый сложный участок — стыки с кровельным материалом, которые нужно герметично закрывать. Для правильной обкладки черепицей формируют выкройку из ендового полотна или железного листа, покрытого защитной краской. Однако предварительно стенки труб закрывают по периметру листовым железом, которое к трубам крепится саморезами. Высоту плинтуса оставляют равной 30 см.

Из ендового покрытия вырезают полосу шириной полметра, укладывают возле труб так, чтобы она закрывала плинтус на 30 см и уже уложенную гибкую черепицу на 20 см. Фиксируют при помощи битумной мастики.

Очень важно сначала сформировать отрезок нижней стороны трубы по скату, а только затем приступать к двум боковым, которые будут находить на нижнюю. Далее укладывают саму черепицу, предварительно обработав ендовый слой мастикой.

По бокам от трубы черепицу кладут так, чтобы она не доходила до трубы на 8 см, а затем формируют металлические планки Z-образной формы, устанавливающиеся так, чтобы над стенками трубы образовался козырек. На самой трубе формируют штробу, в которую утапливают верхнюю полку элемента. Планки к трубе крепятся саморезами. Стык штробы заполняют герметиком.

Также нужно герметизировать стыки, образованные антеннами, трубами, через которые вода может попасть внутрь кровельной конструкции. Для этого применяют специальные резиновые колпаки. Их укладывают с тем расчетом, чтобы нижним краем они прикрывали мягкую черепицу на 2 см. На подкладочном ковре наносят разметку, по которой нужно вырезать сквозное отверстие:

• для вырезания применяют электролобзик;
• обратную сторону колпаков обрабатывают битумной мастикой;
• укладывают колпаки на предназначенное место;
• крепят конструкцию по периметру при помощи кровельных гвоздей;
• сверху наносят слой мастики;
• монтируют мягкую черепицу;
• стыки кровельного материала и колпаков заполняют герметиком, а затем пересыпают каменной крошкой.

Мягкая кровля готова. Никаких дополнительных работ проводить не потребуется. Главная задача мастера — следовать инструкции по укладке, которая прилагается к кровельному материалу.

Гибкая черепица KATEPAL производится с соблюдением всех стандартов к качеству и безопасности. Продукция сертифицирована и сопровождается подробной инструкцией по применению и правилами обустройства мягкой кровли. Квалифицированные мастера компании-производителя проведут весь спектр работ по формированию кровли с гарантийным сроком и дальнейшим сервисным обслуживанием. Стоит адекватно оценить свои силы и обратить внимание на то, что стоимость товаров и услуг специалистов в большинстве случаев гораздо выгоднее, нежели желание сэкономить и самостоятельно, без знаний и специальных навыков обустроить кровлю из мягкой черепицы.

Как установить Spotlights

Как установить SpotlightsПерейти к тексту

Ваша корзина пуста. Почему бы не наполнить его новыми предметами?

Купить сейчас

---

Вы получаете бесплатную доставку! Бесплатная доставка

Итого

0,00 €

€

от Christine

Точечные светильники невероятно полезны для освещения как внутри, так и снаружи вашего дома. Освещение вашей ванной комнаты, гостиной и даже кухни значительно улучшается благодаря точечным светильникам.

Прожекторы несложно установить самостоятельно. С небольшим чтением и некоторой подготовкой любой может это сделать. Однако это не означает, что вы должны просто попробовать, не зная, что именно вы должны делать в первую очередь.

Прежде чем приступать к чему-либо опасному, обязательно прочтите наше руководство до конца. Таким образом, у вас будут знания и серьезные предупреждения, чтобы гарантировать, что ваши попытки сделать что-то своими руками будут безопасными и успешными.

---

Предупреждение о безопасности

Первое, что вы должны знать, это то, что вы никогда не должны работать с активной цепью. Прежде чем что-либо делать, убедитесь, что вы отключили все электрические цепи, проходящие через зону, где вы работаете.

Если у вас есть вольтметр, проверьте ток в блоке предохранителей. Если ток есть, найдите источник и отключите его. Вы бы не хотели, чтобы дойти до этапа установки прожекторов и получить удар током, не так ли?

Вы также должны убедиться, что вы не пересекаете какие-либо течения. Когда вы подключаете прожекторы, ваша полная цепь должна обходить их один за другим, но никогда не возвращаться к тому, который уже подключен.

---

Простота установки базового прожектора

Если вы хотите установить прожектор снаружи на стену или что-то еще, это несложно сделать. Вам просто нужно следовать этапу проводки в руководстве, чтобы убедиться, что вы соединили их вместе и правильно подключили к источнику питания.

Если вы используете обычные точечные светильники, пропустите шаг 2. Вам все равно нужно спланировать расположение на шаге 1, но затем вы можете сразу перейти к шагу 3.

более подробно и внимательно следуйте шагу 2. Взглянем!

---

Установка встроенных точечных светильников

1 – Спланируйте и определите места, где вы собираетесь установить точечные светильники

Прежде чем делать что-либо еще, вам необходимо составить план размещения каждого из ваших точечных светильников. Не стоит ставить их слишком близко друг к другу, особенно с встраиваемыми точечными светильниками. Если их слишком много в одном месте, это сделает комнату слишком яркой и создаст потенциальную опасность пожара.

Мы рекомендуем устанавливать встраиваемые прожекторы на расстоянии не менее 1,2 метра (4 фута) друг от друга. Тем не менее, если вы планируете использовать светодиодные лампы, расстояние между ними должно быть 1,5 метра (5 футов), что мы и рекомендуем.

Вам остается только измерить площадь комнаты, в которой вы планируете установить встраиваемые точечные светильники. Просто умножьте длину на ширину, если вы еще не знаете площадь.

Предположим, что площадь комнаты составляет 48 квадратных метров (516 квадратных футов). Предположим также, что его длина составляет 8 метров (26,67 квадратных футов), а ширина — 6 метров (20 квадратных футов). Вам не понадобятся светильники в углах комнаты, поэтому вы разместите один на расстоянии 1,5 метра (5 футов) от стены. По длине вам понадобится четыре или пять огней. Что касается ширины, вам понадобится всего три.

Теперь вы знаете, что вам понадобится около 12 прожекторов, чтобы равномерно осветить комнату. Вам не обязательно устанавливать прожектор через каждые 1,5 метра (5 футов) — вы можете сделать это через каждые 2 метра, если считаете, что это придаст вашей комнате лучший баланс, или ваш бюджет позволяет только это. Однако в среднем лампочка освещает площадь в 1,5 метра, поэтому лучше придерживаться нашего первоначального приближения.

2 – Аккуратно вырежьте отверстия в потолке

Теперь, когда вы знаете, где нужно установить каждый из прожекторов, вы можете приступить к вырезанию областей потолка, где вы собираетесь их установить. Прежде чем вы это сделаете, рассмотрите три фактора, которые будут влиять на размер отверстий, которые вы будете вырезать:

• Размер встраиваемого прожектора

• Высота осветительного блока

• Полный диаметр лампы, которая должна быть видна с потолка

После того, как вы измерите все эти факторы, вы будете знать диаметр и глубину, которую вам нужно вырезать. Вам нужно вырезать отверстие с точными размерами, которые вы получили. Если отверстие слишком большое, то прожектор не будет устойчивым.

Несмотря на то, что большинство встраиваемых прожекторов имеют одинаковые размеры, существует слишком много различных размеров, чтобы дать вам конкретные размеры, которые будут работать для них всех. Вы должны измерить осветительные приборы самостоятельно, чтобы вырезать идеальные отверстия.

3 – Подсоедините прожекторы, пока они еще не закреплены

Прожекторы подключаются с помощью радиальных цепей. Радиальная схема представляет собой единую схему, включающую все прожекторы. Это означает, что вы подключите первый прожектор к блоку предохранителей, затем подключите провод ко второму прожектору и так далее, пока не дойдете до последнего прожектора, который подключается к другому разъему в блоке предохранителей.

Опять же, убедитесь, что каждый прожектор подключен только один раз. Пересечение проводов может легко вызвать короткое замыкание, потенциально уничтожив все лампочки прожекторов или, в худшем случае, спровоцировав пожар. Прежде чем перейти к следующему шагу, проверьте цепь с помощью измерителя напряжения.

4 – Вставьте проводные прожекторы в отверстия в потолке

Теперь, когда вы подключили все утопленные прожекторы и проверили их, чтобы убедиться, что цепь стабильна, вы можете закончить их установку. Все, что вам нужно сделать, это вставить прожектор в сделанное вами отверстие, пока он не встанет на место со щелчком. Там должна быть пара пружин, которые зафиксируются на месте после того, как прожектор окажется в правильном месте.

Помните, что если вы столкнетесь с какой-либо проблемой, с которой вы не уверены, что сможете справиться самостоятельно, есть множество профессионалов, которые могут вам помочь. Не рискуйте своей безопасностью, если считаете, что не сможете завершить проект самостоятельно.

Это все, что вам нужно знать, чтобы самостоятельно установить прожекторы. Хотя мы обсуждали конкретно встраиваемые прожекторы, вы можете применить тот же метод к другим прожекторам и просто игнорировать процесс резки.

Как установить подкапотное освещение на кухне (сделай сам)

Введение

Добавьте подкабинетное освещение к существующим кухонным шкафам. Этот уникальный метод подключения светильников под шкафом устраняет разрушительные разрывы стен и сводит к минимуму сложную работу по прокладке кабелей на чердаке или в подвале.

Установка освещения под шкафом обзор проекта

Лучшее время для прокладки проводки для освещения под шкафом — во время ремонта кухни, до того, как стены будут покрыты гипсокартоном. Но если вы хотите установить подкапотную подсветку и не планируете капитального ремонта, не отчаивайтесь. План разводки, который мы показываем в этой статье, предназначен для работы практически на любой кухне и может быть установлен без видимых повреждений стен. А поскольку мы используем внутреннюю часть базовых шкафов для прокладки проводов, вам даже не нужен доступ в подвал или чердак.

Национальный электротехнический кодекс требует, чтобы кабель с пластиковой оболочкой (обычно называемый Romex) был защищен в местах, где он может подвергаться неправильному использованию. Поскольку мы прокладываем кабель в задней части шкафов, где его могут ударить кастрюли и сковородки, мы решили обезопасить себя и проложили кабель внутри гибкого стального канала (называемого «гибким»). Мы покажем вам, как разрезать и установить гибкий кабель, а затем как протянуть через него кабель. Если вы можете проложить кабель в пластиковой оболочке высоко в шкафах или за ящиками, вам может не понадобиться кабелепровод. Спросите у местного инспектора по электротехнике, какой метод является приемлемым.

Несмотря на то, что проводка проста, вам все равно придется подключиться к источнику питания, чтобы обеспечить 120 вольт для проводных ламп под шкафами. Мы расскажем вам, как найти подходящую схему. Но если вам не нравится эта часть работы, подумайте о том, чтобы нанять электрика для подачи питания в распределительную коробку ( Рисунок A ), а затем выполните оставшуюся часть проводки самостоятельно, следуя рисункам A и B. и фотографии. В любом случае обратитесь в местный строительный отдел, чтобы узнать, какой тип разрешения на электроснабжение и какие проверки требуются.

Придется потратить целый день на прокладку гибкого кабеля, протягивание кабелей в пластиковой оболочке и установку подсветки под шкафами. В дополнение к стандартным ручным инструментам вам понадобятся тестер напряжения, инструмент для зачистки проводов, ножовка и дрель на 1/2 дюйма. и 1-1/8 дюйма. Лопастные биты. Если вы планируете установить выключатель на фартук из плитки, как у нас, купите сверло для стекла, чтобы прорезать отверстие для переключателя. В противном случае острая пила для замочной скважины (, фото 2, ) подойдет для вырезания отверстия для нового выключателя, а также отверстия для доступа в задней части шкафа. Все эти инструменты доступны в хозяйственном магазине или домашнем центре.

Рисунок A: Проводка под шкафом

Семейный мастер на все руки

Горизонтальные трассы проводки спрятаны в спинках нижних шкафов. Вертикальные прогоны к фонарям вылавливаются через полости шпилек.

Рисунок B: Соединения в распределительной коробке

Семейный мастер на все руки

Подключите источник питания к выключателю, а от выключателя к горячим проводам (черным) к фарам.

Покупка освещения под шкафом

В устанавливаемых нами первоклассных светильниках используются ксеноновые лампы низкого напряжения. Светильники стоят примерно на 20 процентов дороже, чем аналогичные галогенные светильники. Зато ксеноновые лампы служат в разы дольше, горят холоднее и не требуют особого обращения, как галогенные. Каждый из наших светильников имеет встроенный электронный трансформатор для питания низковольтных ксеноновых ламп, но питается от стандартного тока 120 вольт. Ксеноновые лампы диммируются, но требуют специального электронного диммера. Обычные люминесцентные светильники намного дешевле, но обычно их нельзя регулировать. Метод подключения, который мы показываем, работает для любого 120-вольтового светильника под шкафом.

Планируйте установить непрерывный ряд светильников для наиболее равномерного распределения света. Некоторые типы светильников под шкафами снабжены вставными разъемами для соединения светильников встык. Другие, например те, которые мы используем, можно соединить, проложив провода от одного прибора к другому. Соедините их вместе в соответствии с инструкциями производителя.

Расчет размеров коробки

Чтобы рассчитать минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.

ВНИМАНИЕ! Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, имеющему сертификат для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Finding Power

Существует много потенциальных источников энергии, но, к сожалению, электрические правила запрещают любые подключения к «выделенным» цепям. Это исключает 20-амперные цепи для небольших бытовых приборов на кухне (вы не можете использовать розетки на столешнице для питания) или столовых, 20-амперные цепи для прачечной и 20-амперные цепи для ванных комнат. Если в распределительной коробке освещения есть горячая, нейтральная и заземленная, вы можете получить от нее питание. Другие возможности включают распределительную коробку в подвале или розетку с другой стороны стены от шкафов (мы использовали розетку в прихожей). Убедитесь, что есть защищенный маршрут для прокладки электрического кабеля от выбранного вами источника питания к нижним шкафам.

Несмотря на то, что новые светильники под шкафами не требуют большой мощности, убедитесь, что они не перегружают существующую цепь. Этот процесс утомительный и может занять у вас несколько часов, но это необходимый шаг для безопасной работы. Вот как это сделать. Чтобы определить, может ли схема, которую вы хотите использовать, работать с дополнительными источниками света без перегрузки, сначала отключите цепь на главной панели. Затем пройдите по дому, включив свет и другие электрические предметы. Сложите мощность всего, что не работает, то есть всего, что есть в этой цепи.

Затем добавьте мощность добавляемых ламп. Мы рекомендуем максимальную подключенную нагрузку 1440 Вт для 15-амперной цепи и 1920 Вт для 20-амперной цепи. (Ток цепи указан на прерывателе или предохранителе.) Если общая мощность превышает эти значения, найдите другую цепь. Если вы запутались, вызовите лицензированного электрика, чтобы помочь с этой частью.

Наконец, убедитесь, что электрическая коробка достаточно велика для размещения добавляемых проводов (см. «Расчет размеров коробки»). Если коробка слишком маленькая, замените ее на большую.

После того, как вы выбрали электрическую коробку для подключения, выключите автоматический выключатель или выкрутите предохранитель, управляющий цепью. Некоторые электрические коробки содержат более одной цепи. Прежде чем выполнять какие-либо работы в коробке, проверьте все провода с помощью бесконтактного тестера напряжения, чтобы убедиться, что они «разряжены».

Планирование маршрута проводки

Первый шаг — определить, к какому базовому шкафу вы будете подключать питание. Чтобы определить положение розетки в базовом шкафу, закрепите 8-дюймовый штырь. вставьте вешалку в дрель и просверлите отверстие рядом с розеткой и в задней части шкафа. Затем отметьте 12 дюймов. квадрат и вырежьте отверстие для доступа ( Фото 2 ) непосредственно за электрической коробкой. Хорошо работает острая пила для замочной скважины. Следите за тем, чтобы разрез был неглубоким, чтобы не задеть электрические или водопроводные линии. Затем прикрутите соединительную коробку к задней части шкафа чуть ниже уровня ящика ( Фото 3 ). Металлический ящик глубиной 4 x 4 x 2-1/8 дюйма, который мы используем, достаточно велик, чтобы вместить показанные провода. Если для вашей установки требуется больше кабелей, рассчитайте необходимый размер коробки и при необходимости купите распределительную коробку большего размера.

Просверлите отверстия диаметром 1-1/8 дюйма в боковых стенках шкафа и пропустите 1/2 дюйма. flex для каждого источника света или группы источников света, для выключателя и для питания (, фото 4, , и , , рис. A, ). Оставьте дополнительные 6 дюймов изгиба там, где он входит в стены. Разверните отрезанный конец гибкого кабеля, чтобы удалить заусенцы, и установите гибкие соединители на обоих концах.

Возможно, вам придется отодвинуть плиту от стены или выдвинуть посудомоечную машину, чтобы вы могли протянуть кабель за ними. Обязательно направьте его туда, где он не будет мешать, когда вы вернете приборы на место. Если у вас есть недоступный угол, вам, возможно, придется вырезать отверстие для доступа в боковой части шкафа, чтобы запустить гибкий кабель. При необходимости проложите кабель через чердак или подвал, чтобы пройти через области, которые не соединены нижними шкафами.

Протолкните или используйте ленту, чтобы протянуть кабель в пластиковой оболочке через гибкий кабель ( Фото 7 и 8 ). Оставьте дополнительные 12 дюймов кабеля в распределительной коробке и несколько футов за пределами того места, где должны заканчиваться кабели. Лучше потерять несколько футов кабеля, чем остаться коротким.

После того, как кабель протянут в гибкий трубопровод, просверлите отверстия в задней части основного шкафа ( Фото 8 ) и в нижней части настенного шкафа ( Фото 8 и 10 ) и вырежьте отверстие для переключателя ( Фото 11 ). Протяните кабель до этих мест ( Фото 8 ). Метод ловли, показанный на фото , также подходит для изолированных стен. Вам просто нужно немного постараться, чтобы зацепить рыбную ленту вешалкой. С помощью пилы просверлите отверстие в задней части шкафа под углом, чтобы лучше подогнать изгиб. Вставьте конец гибкого кабеля в стену и закрепите его ремнями, расположенными через каждые 4-1/2 фута и в пределах 12 дюймов от каждого отверстия в шкафу и в пределах 12 дюймов от распределительной коробки ( Фото 6 ).
