Особенности монтажа СИП-панелей

В статье рассмотрены основные узлы монтажа СИП дома с подробным описанием и схемами. Можно скачать PDF схемы монтажа.

Пример монтажа узлов СИП панелей приведен для использования панелей с толщиной изоляции пенополистирола 150 мм и стенками из ОСП 12 мм.

В зависимости от климатических условий и задач заказчика может быть целесообразно использование более толстых панелей с изоляцией 200 мм



Напомним, при строительстве дома на монолитной плите нет необходимости использовать обвязочный брус и СИП панели в качестве пола. Поэтому мы подробнее остановимся на особенностях монтажа на ленточном и свайном фундаменте.



Что касается плиты, то на ней экономически эффективнее использовать другие методы утепления чернового пола, например, экструдированным пенополистиролом высокой плотности.













На фундамент укладывается 2 и более слоев гидроизоляции для предотвращения насыщения дерева влагой. Это условие относится ко всем типам фундаментов.



Гидроизоляция должна быть достаточно прочной, чтобы под весом всего дома не нарушились свойства надежной изоляции от влаги на протяжении десятков лет.



На гидроизоляцию укладывается обвязочный брус и надежно закрепляется к ленте с шагом в 400 мм или к оголовкам свай. Обвязочный брус должен быть размером минимум 45х145 мм, но лучше использовать больший размер, например, 90х145 мм или 145х145 мм.

Подробнее про особенности его монтажа в описании обсустройства фундаментов.



Закрепить обвязочный брус в ленту необходимо с помощью анкерных болтов диаметром 12-14 мм. Гайка болта должна утапливаться в брус и не торчать наружу. Для этого следует заранее просверлить в нем небольшое отверстие большего диаметра, чем гайка. В фундамент анкер должен входить не менее чем на 100 мм.



Закрепить обвязочный брус к свае можно с помощью шпильки 12-16 мм с 2 гайками. Идеальный вариант – это в центр оголовка сваи вварить шпильку с заходом внутри сваи на 100-200 мм с последующим бетонированием сваи и привариванием к ней оголовка. На сваю укладывается также 2 и более слоев гидроизоляции, и шпилька проходит через обвязочный брус насквозь. Обрезается по уровню бруса и фиксируется гайкой с заранее подготовленным отверстием, чтобы гайка была утоплена в брус.



На обвязочный брус начинают укладку СИП панелей в соответствии с планом укладки. Для пола имеет смысл использовать панели шириной 625 мм, чтобы увеличить количество балок-лаг. Проект фундамента должен учитывать наличие точек опоры и обвязочного бруса под всеми внутренними стенами.



В качественном строительстве стараются сократить количество мостиков холода и, соответственно, термошвов. Поэтому целесообразно внешнюю стену СИП панели смонтировать до прикрепления обвязочного бруса, а половую панель начать за этой внешней стеной (см. Узел 1.1). Данное решение потребует использования более высокой стеновой СИП панели.





Экономный вариант предусматривает монтаж стеновых СИП панелей непосредственно на половые панели. В этом случае будет 3 термошва, вместо 1. (см. Узел 1.2), но панели можно использовать меньшей высоты. Для строителей такое решение более быстрое и простое, так как не нужно обрезать каждую стеновую панель. Но жить-то в доме Вам!









Выбрав один из этих вариантов, можно приступать к монтажу напольных СИП панелей. Они или будут сдвинуты к центру дома на 12 мм (толщину стенки ОСП стеновой панели) в первом варианте, или будут идти вровень с обвязочным брусом –  по 2 варианту.



Напольные панели монтируются согласно плана раскладки с использованием информации по монтажу Узла №2 Панель-Панель.

Важный нюанс – нижняя часть напольных СИП панелей покрывается мастикой, чтобы защитить их от влаги, находящейся в земле. По возможности нижний тепловой зазор напольных панелей также герметизируется. В случае невозможности получения доступа к нему после монтажа панели необходимо нанести герметик заранее

на уже установленную панель.



Существует также альтернативное мнение, что мастику нельзя использовать на нижнюю часть перекрытий первого этажа. В случае проникновения влаги изнутри дома в перекрытия пола ей будет некуда выходить. Это может происходить из-за некачественной заделки швов (например, просто запенили, вместо применения технологии термошва).



Рекомендация: обеспечить нормальную вентиляцию подцокольного пространства, что обеспечит сохранность панели от влаги с земли и позволит выводить пар из внутренних конструкций.



Крепление напольных панелей к обвязочному брусу выполняется сначала саморезом 4х60 мм по диагонали со стороны торцов. Это необходимо для предотвращения смещения панелей в плоскости фундамента. После окончания монтажа всех напольных панелей торцы их закрываются антисептированной сухой строганой доской 45х145 мм (торцевая доска на схеме).



По технологии все вкладки брусов в панель должны быть предварительно запенены качественной монтажной пеной-клеем. Для того, чтобы пена сработала максимально эффективно, перед нанесением пены поверхности следует сбрызгивать водой из распылителя. Полимеризация пены происходит под воздействием влаги, и это простое действие позволит добиться лучшего качества затверждения пены.



Когда пол полностью готов, начинается монтаж соединительного бруса крепления стеновых СИП панелей. Можно использовать 45х145 мм (на схеме) или 90х145 мм – в зависимости от проекта дома и требуемого баланса прочностных и тепловых характеристик. Брус крепления стен запенивается снизу и кладется на напольную СИП панель.



Есть модификация технологии, когда между этой доской и напольной СИП панелью укладывается рулонный утеплитель из вспененного полиэтилена шириной с брус и толщиной 2-3 мм или в доске делаются 2 канавки 3-4 мм и укладывается шнур из вспененного полиэтилена 6-8 мм (на схеме эти варианты утеплителя не представлены).



Закрепляется соединительный брус стены высокопрочным конструкционным саморезом TORX M8x280 мм (фиолетовый на схеме). Длина самореза выбирается такой, чтобы он проходил через половую панель до середины обвязочного бруса). Шаг крепления – 400 мм. Это очень важный узел крепления стены к фундаменту, не рекомендуем на нем экономить!



Не забудьте про правильное расположение доски крепления на напольной СИП панели. При работе по Варианту №1 доска идет вровень с панелью. При работе по экономичному Варианту №2 доска смещена внутри дома на 12 мм (толщина ОСП стеновой панели). Перед установкой стеновой панели доска крепления к полу сбрызгивается водой и пропенивается со всех сторон (зеленый шов на схеме).



Крепление стеновой панели к доске крепления осуществляется с 2 сторон (снаружи и изнутри дома) с помощью конструкционных саморезов TORX 4×60 мм с шагом 150 мм.



Важно! Рекомендуем начинать сборку стеновых панелей с угла дома. Не забудьте в углах дома оставлять зазор между досками крепления стеновых панелей в 12 мм для внутренней ОСП-плиты стеновой панели.













СИП панели соединяются между собой при помощи соединительного бруса.



Размеры его могут быть разными: для панелей с толщиной утеплителя 150 мм используется сухой строганый антисептированный брус шириной 145 мм и толщиной 90 мм (см. схему Вариант №1). Пазы выборки в утеплителе  делают глубиной 40-45 мм.



Легконагруженные конструкции могут соединяться брусом/доской 145х45 мм (см. схему Вариант №2).



Такой же облегченный вариант иногда используется для панелей крыши. Глубина выборки паза в этом случае 20-25 мм.



Также используется сухая строганая доска 145х25 мм для вставки в пазы выборки в торцах СИП панелей. Например, в нижней и верхней части стены, по периметру напольных панелей, это торцы свесов крыши.



Перед вставкой бруса в паз панели необходимо увлажнить поверхности водой с помощью разбрызгивателя, далее нанести монтажную пену- клей в паз СИП панели.





Если правильно выбран размер бруса и глубина выборки утеплителя в СИП панели, то тепловой шов между стенками панелей составит 3-5 мм.





Для качественной герметизации шва необходимо использовать шнур Изолон и герметик (см. выше). В этом случае тепловой зазор называем термошвом – он  будет эластичным, воздухо-влагонепроницаемым и обеспечит долгий срок эксплуатации СИП дома.





В дешевом СИП строительстве не применяют технологию термошва. Все тепловые зазоры запениваются монтажной пеной, которая после высыхания обрезается.

Очевидный минус этого решения в том, что пена под воздействием кислорода постепенно разрушается и крошится. В шов будет попадать влага, и это будет не только мостик холода, но и вероятность повреждение бруса и торца панели грибками.



Торцы среза ОСП плит СИП панели наиболее подвержены грибковому повреждению, поэтому они должны обрабатываться антисептиком. В идеале – покупать СИП панели сразу с обработанными торцами + самостоятельно обрабатывать торцы при проведении распила цельной панели.







Если используется СИП-панель толщиной 200 мм, для более прочного варианта подойдет соединительный брус 195х90 мм, а для облегченного – 195х45 мм.



Прочный вариант применяется, если дом возводят объемный или в несколько этажей. Также используется доска 195х25 мм для заделки торцов панелей.



В дешевом СИП строительстве строители могут сэкономить на использовании качественного бруса нужной толщины. Существует 2 варианта замены бруса досками меньших размеров.



Вариант №3

Вместо бруса 90х145 мм используется 2 сухие строганые доски 45х145 мм, скрепленные саморезами и пеной между собой. Очевидно, что это соединение со временем даст значительный мостик холода.



Вариант №4

Используется 3 доски для воссоздания размера бруса 90х145 мм. Этот вариант более сложный в изготовлении, но мостик холода будет меньше, чем в варианте №3.



Варианты №3 и №4 не рекомендованы, они могут применяться только в крайнем случае при невозможности использовать брус нужного размера.













Существует несколько вариантов схем монтажа узла. Варианты “Эконом” с торчащими наружу досками и 3 термошвами мы приводить не будем, как не рекомендованные. Тем более что они ничего, кроме 20 минут времени работы строителей, не экономят.



Правильный угол содержит 1 термошов. В одной из панелей необходимо сделать вырез утеплителя и внутренней части ОСП под размер второй панели. После этого термоножом делается дополнительная выборка утеплителя под брус 45х145 мм и производится монтаж внутреннего бруса.



Во второй панели делается выборка утеплителя под брус 45х145 мм (указан на схеме) или (при необходимости конструктивного усиления этого угла) используется выборка и брус 90х145 мм.



Этот угловой брус сначала фиксируется к первой панели саморезами типа TORX 4×60. Закрепить необходимо таким образом, чтобы оставалось место для стенок ОСП второй панели. Если монтируем угол стены, то не забываем о необходимости наличия крепежного бруса по полу.



Вторая панель с готовым пазом вставляется в последнуюю очередь. После выравнивания по уровню во всех плоскостях производится закрепление панелей к крепежным брусам по периметру.



Использования только саморезов 4х60 мм недостаточно для надежного крепления угла. Основной крепежный элемент в этом узле –  это конструкционный саморез TORX 8×200, который крепится через вторую панель в крепежный брус первой панели с шагом 400 мм.











По такому же принципу монтируются острые углы в СИП строительстве.



Важно обрезать крепежный брус под нужным углом и учесть, что в случае размещения бруса под углом в панели с 150 мм утеплителя ширина бруса должна быть более 150 мм.



Возможно, будет необходим сухой строганый брус размером 45х195 мм или больше.





Также толщина используемого бруса может быть увеличена, когда необходимо усилить элемент конструкции.









Соединение СИП панелей под тупым углом, например, 135 градусов, возможно производить по аналогии с узлом СИП панель – СИП панель (см. выше), но соединительный брус нужно использовать длиннее, так как в панели он стоит также под углом.













Для упрощения монтажа саморезов под углом, возможно, имеет смысл засверлить сверлом отверстие на 2,5-3 мм.



Это позволит исключить уход самореза в сторону от нужного направления.



Также возможно применение в монтаже более толстого бруса – при необходимости усилить конструкцию.















Монтаж оконного и дверного проема на схемах показан в разрезе плоскости стены.











СИП панели монтируются таким образом, чтобы получился оконный проем необходимого размера.



Далее в панелях с помощью термоножа делается выборка утеплителя на глубину 45 мм и в получившийся паз по периметру проема

укладывается брус 45х145 мм.



Брус закрепляется на саморезы, и все швы запениваются, а снаружи после высыхания пены покрываются герметиком.



Брус утапливается заподлицо в панель. Важно обеспечить выравнивание бруса по уровню. Это значительно облегчит последующий монтаж окон.



Дверной проем монтируется во многом аналогично оконному. При монтаже стен нижний крепежный брус остается на полу до окончания монтажа всех участков стены. Это необходимо для обеспечения ровной плоскости стены.





По окончании строительства проема двери крепежный брус в нем выпиливается и убирается.



Небольшая вставка СИП панели над дверью может быть смонтирована и вставлена отдельно. Очень важно обеспечить единую плоскость панелей слева и справа от двери.



Как вариант можно заранее закрепить соединительный брус по верху панелей, это упростит выравнивание плоскости.



Есть вариант монтажа с выборкой в нишах (окна, дверь) всего в 25 мм и использовании бруса, соответственно, размерм 145х25 мм.



На иллюстрации приведен пример вкладки соединительного бруса в проем до этапа закрепления его саморезами.











Монтаж межэтажного перекрытия в СИП доме может быть выполнен также несколькими вариантами.





Мы не рекомендуем использовать монтаж перекрытия на металлические уголки (такую рекомендацию и схемы можно встретить в интернете), это решение – недостаточно надежное.

В наших вариантах панели пола 2 этажа опираются на стены 1 этажа и скреплены насквозь с крепежным брусом 2 этажа. (конструкционный саморез 280 мм с шагом 400 мм на схеме).



Есть мнение, что дешевле изготовить перекрытие с использованием стандартной каркасной технологии – деревянные лаги и вата. Но, если учесть все тонкости правильного монтажа каркасных перекрытий и влаго/пароизоляцию ваты, то вариант с СИП панелями будет не намного дороже.

Для перекрытий чаще всего используют СИП панели шириной 625 мм, что позволяет увеличить количество лаг и прочность конструкции. Лагами в данном случае выступают крепежные брусы в СИП панелях.



Крепежный брус потолка 1 этажа, пола 2 этажа и лаг пола может быть как 45х145 мм, так и 90х145 мм в зависимости от необходимой конструктивной прочности здания.



Вариант №1

Монтаж стены первого этажа заканчивается брусом 45х145 мм в паз стеновой панели. На него опирается СИП панель межэтажного перекрытия. Имеет смысл сразу собирать целый ряд из панелей и закреплять перекрытия по рядам согласно спроектированного плана раскладки панелей.



В Варианте №1 панель перекрытия имеет сдвиг на 12 мм внутрь дома для того, чтобы ОСП панель стены 2 этажа закрывала перекрытие. Это позволяет сделать 1 термошов, вместо 4. Но в данном случае необходимо использовать более высокие стеновые СИП панели.



Сами лаги на схеме не показаны, только стык со стеной 1 и 2 этажа.



Панель перекрытия в процессе монтажа необходимо фиксировать на временный крепеж к крепежному брусу стены 1 этажа. После выкладки ряда вдоль стены следует смонтировать на панелях крепежный брус стен 2 этажа и стянуть конструкцию длинным конструкционным саморезом TORX 8×400 мм с шагом 400 мм.



СИП панели стен 2 этажа обрезаются изнутри на толщину перекрытия + в них делается выборка утеплителя термоножом под крепежный брус пола 2 этажа.









Узел соединения стены из СИП панелей представлен в варианте с перекрытием потолка 2 этажа также из СИП панелей.

Так же, как в межэтажных перекрытиях (см. выше), это перекрытие может быть выполнено по разным технологиям, в том числе – и представленной на схеме.



Внешняя стена из ОСП идет до конца стены. Внутри делается вырез под установку перекрытия и выборка для соединительного бруса. Монтаж начинается с установки этого соединительного бруса и приведения всех брусов этой стены к одной плоскости с использованием лазерного уровня.

СИП панели перекрытия монтируем с уже закрепленной в них торцевой доской. Монтаж панелей следует проводить рядами, закрепляя панели на временный крепеж, чтобы не съезжали по плоскости монтажа.



Используем спроектированный план раскладки панелей. Для перекрытий чаще всего берутся СИП панели  шириной 625 мм.

Заканчивается узел стены установкой балки под названием “мауэрлат”. Это скошенный под угол наклона стены толстый брус, например, 150х150 мм. Мауэрлат закрепляется через панель перекрытия к соединительному брусу стены 2 этажа с помощью конструкционных саморезов TORX 8×280 мм с шагом 400 мм.



На панели крыши, которая также чаще всего имеет ширину 625 мм, монтируется стопорный брусок 50х50 мм – для упора в мауэрлат и исключения соскальзывания панели с крыши при монтаже. Этот брусок необходим только для удобства начала монтажа панели и не будет нести основную конструктивную нагрузку.



Основной крепеж СИП панели крыши – это конструкционные саморезы TORX 8×240 мм также с шагом 400 мм.

По окончании монтажа крыши торцевые части панелей крыши зашиваются доской 45х145 мм или 25х145 мм.



Существует вариант монтажа крыши с СИП панелью только до начала стены. Дальше вынос крыши идет с использованием соединительного бруса панелей (стропил), но без утеплителя внутри. Это решение позволяет сэкономить на необходимой площади панелей, но в конечном итоге зависит от длины пролета и необходимости обрезки панелей или использовании целых.













Прогон – это толстый брус, скошенный под угол крыши, который передает нагрузку на стены со средней части крыши (между мауэрлатом и коньком). Прогон требуется при пролете крыши более 4 метров длиной.





Брус прогона монтируется в стены в подготовленную для него нишу. Из ниши необходимо выбрать утеплитель термоножом и установить соединительный брус согласно схеме.



Прогон нельзя устанавливать в неподготовленный проем, опирая только на ребро ОСП плит!



Соединение панелей крыши выполняется на месте установки бруса прогона. В качестве соединительного используется 45х145 мм или 90х145 мм (согласно проекту и расчетам).



Перпендикулярные мауэрлату, прогону и коньку соединительные бруски будут являться стропилами крыши.



СИП крыши не трубуют отдельной стропильной системы под ними.



Основной крепеж узла – это конструкционный саморез TORX 8×360 мм и 8х280 мм. Длинный саморез должен проходить в том числе через соединительный брус под прогоном. Саморезы 280 мм идут в местах пролета, между стенами.



Возможно усиление конструкции с помощью оцинкованных монтажных уголков, которые дополнительно фиксируют стропила к прогону. При их использовании понадобится делать небольшой вырез в следующей СИП панели под уголок.





Наиболее популярное решение – это использование в панелях крыши СИП панелей с толщиной утеплителя 200 мм. В этом случае применяется более широкий брус 45х195 мм или 90х195 мм.



Существуют решения, предусматривающие использование стандартной стропильной системы ПОД СИП крышей. Это дает возможность повысить прочность конструкции, но увеличивает и время монтажа.









Конёк или коньковая балка – основной несущий элемент крыши, расположенный в самом верху каркаса. Обычно это балка 150х150 мм или большего размера. Для длинных толстых балок имеет смысл использовать качественные решения из клееного бруса. Они дают минимальную деформацию и провис.



Соединительные бруски СИП панелей крыши являются одновременно стропильной системой, обвязываются между собой с помощью доски 45х145 мм саморезами TORX 4×95. Доска обвязки идет в этом случае вдоль наружного слоя СИП панели.



Основной несущий крепеж узла – это конструкционный саморез TORX 8х240 мм. В случае крепежа через поперечное сечение стропил толщиной 45 мм имеет смысл просверлить  отверстие 5-6 мм под саморез в стропилах для исключения их растрескивания при монтаже.

Стропила также имеет смысл зафиксровать монтажными уголками к коньковой балке, а также оцинкованной пластиной соединить между собой стропила разных скатов крыши.

Дом из СИП-панелей своими руками

СИП-панель — материал, который произвел настоящую революцию в строительстве. Дома из теплоизоляционных панелей впервые появились в Канаде около пятидесяти лет назад. Северное расположение этой страны говорит о том, что такие постройки рассчитаны на эксплуатацию при низких температурах.

Технология возведения СИП-дома настолько проста, что требует совсем немного времени: около трех недель. В результате мы получаем частный дом, полностью готовый к эксплуатации. Фото СИП-домов часто можно встретить в интернете: сегодня этот вид строительства очень популярен. Если вы владеете базовыми навыками в строительстве и готовы следовать инструкции, такой дом вполне можно собрать самостоятельно.

Виды сборки

Существует две технологии сборки «канадских» домов: каркасная и бескаркасная.

• Каркасная технология подразумевает использование деревянного бруса.
• В бескаркасном строительстве панели соединяются с помощью термошпонок.

В нашей стране наиболее популярен первый вариант сборки.

Готовые домокомплекты

Возможность возвести дом из СИП-панелей самостоятельно — большой плюс. Для этого предусмотрены так называемые домокомплекты — наборы элементов, раскроенные точно по архитектурному проекту дома. Все составляющие комплекта идеально подходят друг к другу, так что сборка не займет много времени.

Что включает домокомплект из СИП – панелей:

• Каркас дома.
• Панели для стен.
• Брус, к которому крепятся стеновые панели.
• Межэтажные перекрытия.
• Материал для пола.

В комплект также могут входить дополнительные перегородки, элементы звукоизоляции и проч.

Все составляющие домокомплекта изготовлены по размерам, соответствующим строительному проекту. Таким образом, при наличии инструкции собрать дом из СИП-панелей своими руками вполне реально.

Устройство фундамента

Поскольку СИП-дома — это конструкции небольшого веса, строительство массивного основания не требуется. Такие здания можно возводить на фундаментах нескольких типов:

• ленточном;
• свайно-винтовом;
• плитном.

Этапы возведения фундамента

• В первую очередь готовится площадка с небольшим углублением. Параметры углубления соответствуют проекту будущего дома.
• Затем возводится опалубка. В зависимости от выбранного типа фундамента она строится из разных материалов — например, для ленточного основания устанавливаются шлакоблоки.
• Опалубка заливается бетоном.

При желании доме из СИП-панелей можно построить и цокольный этаж. Для этого используется большее количество блоков: высокий цоколь оберегает дом от влаги и насекомых.

Соединение СИП-панелей

Панели для СИП-дома скрепляются по особому принципу. Он заключается в использовании деревянной шпонки (бруса).

Брус помещается в специальное гнездо (паз) и закрепляется в нем при помощи крепежных элементов. Для крепежа используются:

• саморезы;
• винтовые гвозди;
• ершеные гвозди.

Чтобы соединение получилось герметичным, на боковую часть СИП-панели наносится монтажная пена. Такой материал заполняет щели, тем самым обеспечивая теплоизоляцию и защиту панели от влаги. Таким образом, СИП-панели образуют прочную конструкцию, не подверженную воздействию влажности.

Сборка домокомплекта из СИП-панелей

Решив собрать дом из СИП-панелей своими руками, нужно внимательно ознакомиться с инструкцией. Весь процесс сборки, независимо от особенностей проекта, имеет несколько основных этапов.

Перекрытие первого этажа

Первое перекрытие дома, возводимого по канадской технологии, обычно собирается из панелей толщиной 224 мм. Нижние плиты обрабатывают битумной мастикой — она защищает конструкцию от влажности.

Плиты соединяются с помощью монтажного бруса, после чего боковые срезы закрываются обрезной доской. Сбоку на панель наносится монтажная пена, затем саморезами крепится доска.

По периметру устанавливается «стартовая» доска — на нее будут опираться стены будущего дома.

Монтаж стеновых панелей

СИП-панели для стен лучше возводить вдвоем или втроем — так проект воплотится намного быстрее.

• На стартовую доску «надевается» первая стеновая панель. Здесь тоже необходимо нанести слой монтажной пены. Установка начинается с любого из углов дома.
• На боковую часть стеновой панели наносится пена, после чего под прямым углом устанавливается другая плита. Угол скрепляется с помощью саморезов.

Сборка дома из СИП-панелей продолжается по тому же принципу: между панелями устанавливается брус, к нему крепится следующая панель. Довольно скоро вырисовывается картина первого этажа будущего дома.

Межэтажное перекрытие

Перекрытие между этажами представляет собой плоскую горизонтальную конструкцию. На ее верхнюю часть монтируется пол следующего этажа, а на нижнюю — потолок предыдущего.

Межэтажные перекрытия в СИП-домах бывают двух видов — балочные и панельные.

• Перекрытие, смонтированное из массивных деревянных балок, получается идеально ровным. Балочное перекрытие гарантирует хорошую звукоизоляцию, поэтому обычно используется для чердака. Чердачное и нулевое перекрытие, как правило, имеют утеплитель.
• Перекрытие из СИП-панелей обрабатывается специальным составом, предотвращающим гниение. При включении отопления брус между панелями не усыхает, а пенополистирол сохраняет комфортную температуру. СИП-панели обычно используются для нулевого перекрытия.

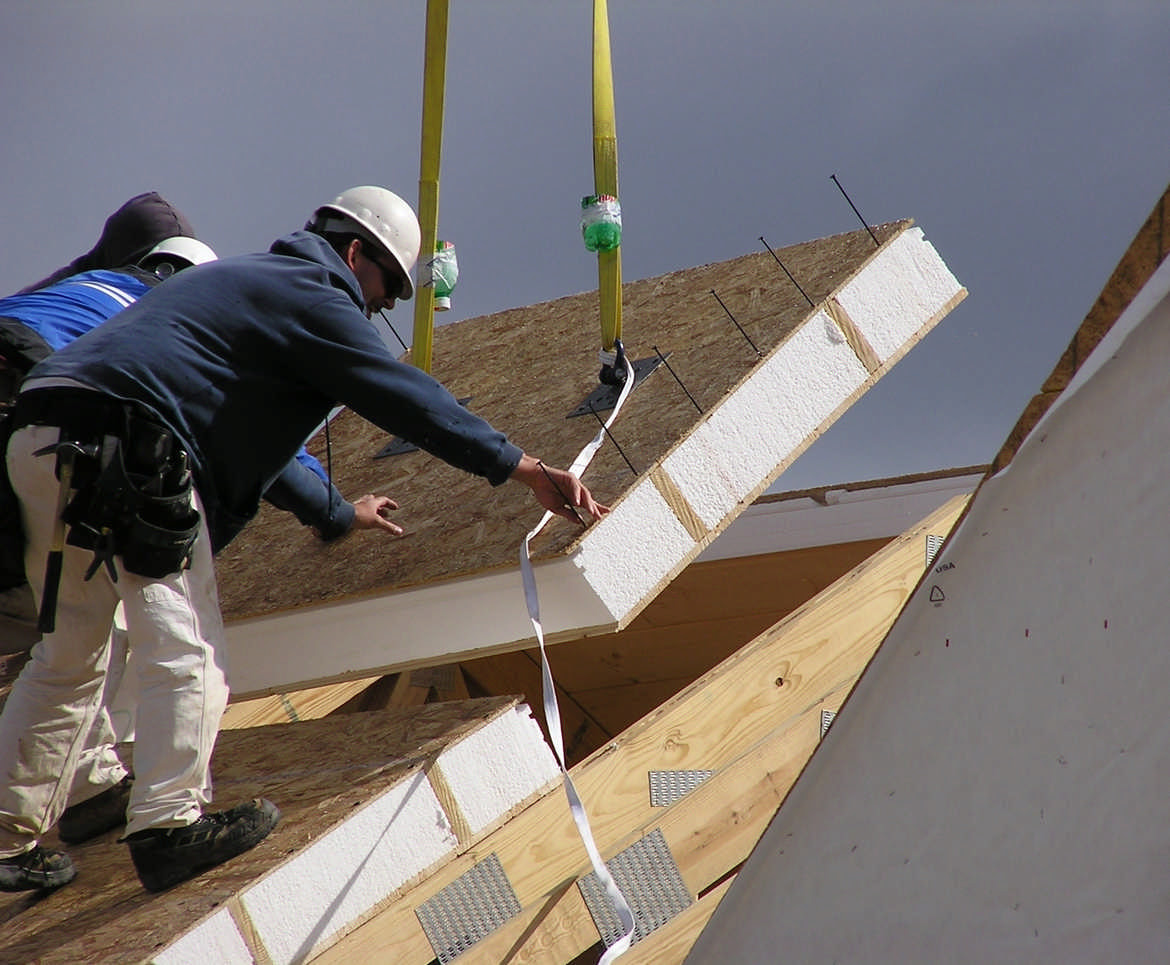

Монтаж кровельных панелей

Когда строительство стен и перекрытий закончено, возводится крыша из СИП-панелей. Это один из самых ответственных моментов, и собирая дом из СИП-панелей своими руками следует придерживаться нескольких правил.

• Самостоятельно можно возвести крышу двух типов: односкатную и двухскатную. Для более сложных конструкций лучше привлечь профессионалов.
• В первую очередь нужно уложить обвязочный брус. Гребень бруса соответствует размеру паза СИП-панели.
• Каркас крыши строится из конька и специальных торцевых балок.
• Пазы СИП-панелей обязательно нужно обработать монтажной пеной или клеем, затем они вставляются в основу.
• Если крыша большая, она требует установки каркаса с обрешеткой — к ней крепятся панели.

Крыши из СИП-панелей имеют большие преимущества перед другими типами кровли.

• Материал имеет отличную шумо- и теплоизоляцию.
• СИП-панели не подвергаются гниению и появлению плесени, поэтому крыша всегда остается сухой и теплой.
• Благодаря низкой теплопроводности такой кровли дом надежно защищен от холода.
• Не требуется монтаж дополнительных слоев ветрозащиты.
• Размеры СИП-панелей подбираются индивидуально под каждый проект, так что установка крыши не занимает много времени.

Не допускайте ошибки!

При строительстве дома из СИП-панелей иногда совершаются ошибки, которые могут стоить долговечности и даже безопасности постройки. Разберем кратко наиболее распространенные из них.

• Неправильный расчет нагрузки на фундамент. В этом случае возможно провисание полов, скрип и сокращение срока эксплуатации дома.
• Отсутствие гидроизолирующих материалов приводит к пагубному воздействию влажности, появлению плесени и грибка.
• Использование вместо бруса обычных досок. Такая ошибка неизбежно приведет к появлению щелей на стыках панелей. Установка досок в углах дома ставит под сомнение прочность каркаса.
• Отсутствие вентиляции пространства под крышей приведет к слишком высокой влажности и сокращению срока службы кровли. Как и в любых других постройках, вентиляция в СИП-домах — обязательный элемент комфортной жизни.
• Отсутствие внешней отделки дома. Без защиты, которую обеспечивают отделочные работы, СИП-панели будут разрушаться под воздействием внешних факторов.
• Некачественный материал — очевидный, но, к сожалению, распространенный источник многих проблем при сборке СИП-дома. Нужно выбирать панели или домокомплекты известных производителей, имеющих хорошую репутацию.

Подробный разбор ошибок, допускаемых в процессе сборки дома из СИП-панелей, на видео ниже:

Строительство с компанией СитиСип

Несмотря на сравнительную простоту процесса строительство СИП-домов все же имеет свои особенности. Если вы не уверены, что справитесь с этим самостоятельно и сможете избежать ошибок, возведение дома лучше доверить профессионалам.

Компания СитиСип — это 10 бригад высокой квалификации и 10 лет опыта в строительстве СИП-домов. Несмотря на расположение офисов в Москве и Санкт-Петербурге, география наших работ не ограничена Московской и Ленинградской областью. Проекты, реализованные мастерами, можно встретить в Воронеже, Твери, Краснодаре и других городах. Наши клиенты живут в разных уголках России, и удаленность от столиц не мешает им получить дом своей мечты в самые короткие сроки.

Сотрудничество с СитиСип дает нашим клиентам важные преимущества.

• В строительстве мы используем самые современные технологии и даем гарантию 5 лет на наши постройки.
• Наша компания располагает собственным производством, позволяющим контролировать каждый этап строительства.
• Отдел технического контроля обеспечивает надлежащее качество работ и материалов.
• У нас можно заказать готовые домокомплекты с доставкой в любую точку России.

Как происходит строительство СИП-дома с компанией СитиСип?

• Первое, что мы делаем после оформления заявки на строительство дома, — проводим необходимые расчеты. Составляется проект будущего здания с учетом размеров и всех особенностей.
• Далее наши мастера доставляют на участок все нужные материалы.
• Возведение дома начинается с установки фундамента.
• Затем выстраивается каркас дома с использованием бруса камерной сушки.
• Далее устанавливаются СИП-панели, при этом стыки обрабатываются монтажной пеной.
• Возводятся перегородки между комнатами и этажами. Наличие каркасной основы обеспечивает надежность и хорошую звукоизоляцию.
• Монтаж кровли завершает строительство СИП-дома. Дом готов к отделке и многолетней службе.

Доверив нам проектирование и строительство дома, вы можете быть уверены — вам не придется присутствовать на стройке и волноваться о сроках и ходе работ. Компания СитиСип берет на себя все заботы о возведении СИП-дома — вам остается только отделать его по своему вкусу.

Технология монтажа

В данном разделе мы наглядно демонстрируем технологию монтажа с применением СИП-панели форматом 3000*600*174 мм. В данных СИП-панелях в качестве обкладок применяются плиты GreenBoard (GB1050) 12мм. В качестве утеплителя ППС 14-Р-А ГОСТ 15588-2014 формат листа 2900*500*150 мм.

Высота панелей 3000мм значительно увеличивает высоту этажа, следовательно, дает возможность для последующих новых технических решений по монтажу панелей-перекрытий, кровельной системы, которые в свою очередь снижают трудозатраты и себестоимость проекта в целом.

Соединение панелей через брус сечением 100*150 мм. , или сдвоенный брус 2*50*150.

Заводское изготовление домокомплекта практически исключает образование отходов на стройплощадке. Процесс сборки дома из SIP-панелей довольно чистый, он не наносит вреда ландшафту и экологии. Стоящие рядом деревья можно сохранить, поскольку они не создают никаких помех сборке дома. Строить по SIP-технологии можно в любое время года.

Монтаж дома начинается с крепления на готовый фундамент бруса, обработанного антисептиком, являющегося обвязочным контуром для монтажа панелей. Крепление бруса к фундаменту осуществляется анкерными болтами через гидроизолирующий материал.

Плиты перекрытия укладываются на обвязочный брус цоколя, образуя ровный прочный щит. Для улучшения гидроизолирующего свойства, все плиты перекрытия покрываются снизу слоем битумной мастики. Несущим элементом перекрытия цоколя является деревянный брус, на который как бы нанизываются панели перекрытия. Во избежание образования «мостиков холода» в местах соединения все незначительные пустоты заполняются монтажной пеной.

После завершения сборки перекрытия его торец, по периметру дома, защищается торцевой доской.

Монтаж стеновых SIP-панелей начинают с угла сборного дома. Нижний паз первой стеновой панели надевается на обвязочный брус. Вторую угловую панель, торец которой также закрыт доской, соединяют под прямым углом с первой панелью.

Все соединения выполняются с уплотнением монтажной пеной и собираются с помощью саморезов или специальных гвоздей. Благодаря заранее подготовленным монтажным элементам, удается добиться плотного совмещения панелей. В результате в готовом доме совершенно отсутствуют щели и зазоры. Монтаж стеновых панелей достигается с помощью замков типа “шип-паз”. Заводская подготовка строительных конструкций значительно сокращаются сроки монтажа на строительной площадке.

После установки стены первого этажа закрепляются верхним обвязочным брусом.

Межэтажные перекрытия выполняются из SIP-панелей (шаг между балками 625мм), стандартной балочной конструкцией, а в случае больших пролётов с использованием деревянных двутавровых или металло-деревяных балок. После этого, согласно проекта, делается раскладка нижнего обвязочного бруса второго (или мансардного) этажа. Брус закрепляется длинными саморезами, сквозь панели перекрытия, к верхнему обвязочному брусу первого этажа. Монтаж стеновых панелей осуществляется также как на первом этаже.

Если у вас в проекте предусмотрен мансардный этаж, то как показано на картинке ниже, на стены мансардного этажа устанавливаются мауэрлаты, прогоны и коньки.

Сборка конструкции холодной кровли выполняется традиционными методами. Основными используемыми кровельными материалами являются мягкая черепица, металлочерепица или профлист.

По желанию заказчика возможна любая отделка фасада дома. Наша компания является представителем многих торговых марок, фасадные системы.

Пол в доме из СИП панелей: Пошаговая инструкция +Видео

Пол из СИП панелей – гидроизоляция, отделка, преимущества. Мечта каждого человека – это уютный, теплый, и в то же время недорогой домик. Ежегодно появляются новые уникальные технологии возведения, а также материалы, за счет которых стало еще проще воплотить мечты в жизнь. Не так давно стали популярны коттеджи из сэндвич-панелей, но именно они являются идеалом экономичного и комфортного жилья. Строительство таких домов достаточно простое, поэтому для возведения вам даже не потребуется нанимать профессиональных строителей.

Данная технология стала достаточно популярна в России и Европе.

Проектирование и особенности

Есть несколько основных способов проектирования домов из СИП панелей. Вы можете подобрать готовые проекты и сделать переделку под себя. Но есть возможность также сделать индивидуальный проект, причем второй вариант предпочтительнее, так как в этом случае не будет никаких ограничений. У вас есть возможность использовать и другие технологии, которые чуть дешевле. Коттедж, выполненный из сэндвич панелей, достаточно легкий, что дает возможность использовать дешевый фундамент. Как правило, для строительства домов с полом из СИП панелей, используются именно винтовые сваи. В этом случае вы можете сделать фундамент с любой высотой.

За счет цокольного перекрытия есть возможность создавать ровную и прочную плиту. Верхняя поверхность будет полностью готовой для нанесения финишного покрытия. В случае, если вы планируете на первом этаже строить фальш-пол, следует продумать высоту и положение проемов. Перекрытие между этажами следует сделать из балок, причем их высота составит 20 метров.

Требования для фундамента

Фундамент является основой будущего строения, поэтому он обязательно должен быть надежным. Уровень заложенности фундамента и его типаж будут зависеть от рельефа территории. Так как дом из панелей типа СИП достаточно легкий, для фундамента выдвигается не так уж много требований. В отличие от дома из кирпича, дома из панелей неприхотливы. Обычно используется фундамент, сделанный на винтовых сваях, но иногда допустимо использование столбчатого типа. После того, как будет окончена укладка, следует обязательно выполнить гидроизоляцию СИП панелей пола. Укладка панелей пола должна быть выполнена по углам фундамента. Также важно проследить, чтобы гидроизоляция не поднялась. Места стыковки панелей следует пропенивать при помощи обычной монтажной пены. Гидроизоляция фундамента может быть выполнена при помощи разных материалов, но в конечном итоге поверхность должна быть легкой.

Перепады высот не должны быть более 10 мм на каждый метр погонный. Если он будет больше, то важно использовать цементно-песчаную стяжка. После заливки фундаменте не следует дожидаться пока он просохнет, а можно сразу устанавливать анкерные крепления для лежней. Укладывать пол можно начинать уже спустя неделю после того, как будет уложен фундамент. Если в доме еще не смонтированы стены, то отложите укладку до момента, когда будет сухая погода.

Укладка лежней

В вашем доме из СИП панелей обязательно должен быть слой гидроизоляции между поверхностью фундамента сверху и лежнями. В качестве той же гидроизоляции можно использовать рубероид. По периметру фундамента к болтам, которые уже должны быть установлены, следует произвести крепление досок. Ширина досок обязательно должна быть такой же, как и ширина у фундамента, а толщине обязательно должна быть в 5 см. Достаточно популярной является лиственница, так как она имеет устойчивость к гниению. Но все-таки перед укладкой доски следует пропитывать антисептиками, а лишь после этого просушивать.

Монтаж опорных балок для пола

Если пролет в длину составляет больше, чем 300 см, то для того, чтобы не было сильного прогибания досок, под ними следует установить опоры. Это могут быть кирпичные столбики с сечением в один кирпич. Также у  столбиков обязательно должно быть армирование из бетона, которое будет опущено в грунт на 0,3-0,4 метра. Под столбы следует вырыть глубокие ямы, причем дно каждой из них должно быть утрамбовано, засыпано и хорошо выровнено при помощи песка. Песчаная подушка по толщине должна быть 5 см. Стены и дно следует выстелить при помощи полиэтилена или другого любого водонепроницаемого материала. Теперь можно установить опалубку. Только после этого шага начинаем устанавливать арматурную сетку и заливать бетонный раствор. Только по прошествии 3 дней можно начинать кладку кирпича, когда бетон хорошо высохнет и будет достаточно прочным, чтобы выдерживать нагрузки.

Обвязка лаг

Такой шаг, как обвязка лаг, играет большую роль для пола из СИП панелей. Доски обвязки важно укладывать на лежни по всему периметру. Производите укладку строго стык в стык. Доски следует раскладывать на плоской поверхности, чтобы был шаг в 0,4-0,5 метра. При установке досок на торце вы получите великолепную прочность конструкции. Обвязку и лаги следует соединить между собой при помощи уголков из оцинкованного металла. Конечно, можно использовать и гвозди, но тогда  в этом случае нельзя будет с уверенностью назвать конструкции надежной. Если у вас нет таких длинных досок, при помощи которых получилось бы сразу перекрыть пролет, то можно делать лаги из нескольких фрагментов.

Места, в которых выполняется соединения, следует разметить возле кирпичной опоры. Данная технология поможет получить высокопрочную конструкцию. Для установки и обвязки лаг следует использовать древесину, которая пропитана особым защитным составом. Ее толщина ни в коем случае не должна быть меньше, чем 50 мм.

Утепление

Коттеджи из сэндвич-панелей на нижних этажах имеют холодный пол, и каким бы ни было хорошим отопление в домах из СИП панелей, без пола с утеплением на первом этаже всегда будет очень холодно. Кроме того, в доме постоянно будет образовываться конденсат, что чревато образованием плесени, грибка и сырости. Все это негативно сказывается на строении и может даже привести к полному разрушению. На данный момент на строительном рынке можно купить множество различных материалов для того, чтобы сделать утепления и отделки пола из СИП панелей. Они бывают натуральными и синтетическими.

Кто-то предпочитает отдавать выбор в пользу натуральных материалов, но в таком случае следует учесть то, что они не настолько долговечны. Помимо этого, в них даже могут завестись грызуны. Технология по утеплению пола в доме, сделанном из СИП панелей, аналогична той, что используется в других дома. Для того чтобы было место для укладка слоя утеплителя, внизу на лаги следует подшить доски. Если материал для утепления является жестким, то вы можете использовать частную сетку. Поверх настила укладываем гидроизоляцию рулонного типа. Только после этого можно будет снова приступить к укладке утеплителя. Чем плотнее будут уложены слои, тем хуже будут теплоизоляционные качества.

Утеплитель по своей высоте не должен достигать верхушки лаг. Так у вас получится сделать вентиляцию пола. Как правило, утепление проводят при помощи таких материалов, как минеральная вата, керамзит, опилки, пенопласт, пенофол, но это не весь перечень. После того, как слой утеплителя будет уложен, можно начинать установку досок настила. Чем реже будет выполнена укладка лаг, тем толще должны быть доски. Первую доску настила нужно обязательно укладывать лицом к стене. От стены отступ должен быть примерно в 4 см. Благодаря отступу будет компенсировано колебание температуры. Поперечные стыки обязательно должны приходиться на лаги – так вы получите прочную конструкцию пола. Важно, чтобы была четко соблюдена технология. Теплый пол вы можете сделать на водяном контуре или электрическом. Наиболее популярным является именно первый вариант, причем учтите, что технологии укладки пола всегда разные.

Настил

Если вы подбираете финишное покрытие для пола в дом, сделанный из сэндвич панелей, следует выбирать такие материалы, которые были предназначены именно для создания теплого пола. У них должна быть хорошая теплопроводность, а такие мягкие покрытия, как линолеум или ковролин, следует устанавливать только на теплый пол. Жестким покрытиям потребуется специальная основа. Она может быть выполнена из влагостойкого гипсокартона или фанеры. Перед тем, как начать строительство, следует дать материалу просто полежать, чтобы он привык к микроклимату помещения. Если стены в доме сделаны из дерева, выбирайте для пола только легкие материалы.

Ламинат или линолеум идеально подойдут в таком случае. Укладка линолеума должна быть выполнена на подложку из полиэтиленовой пленки. В принципе, можно и не использовать подложку. Материал следует расправить над поверхностью пола и дать ему немного полежать. Прикрепить линолеум можно на обыкновенный скотч или клей. После того, как настил будет готов, при периметру следует уложить плинтуса. Так как технология возведения домов из сэндвич-панелей проста, то устройства фундамента, полов и остальных конструкций сделано так, что с ними будет легко разобраться даже новичкам. Строительство домов из сэндвич-панелей подойдет для тез, что хочет быстро и недорого получить жилье, а также для тех, кто желает построить дом своими руками. Как видите, не зря данная технология завоевала популярность во всем мире.

Строительство домов из СИП панелей «ОзонХаус»

Предлагаем СТРОИТЕЛЬСТВО ДОМОВ ИЗ СИП ПАНЕЛЕЙ с ГАРАНТИЕЙ 5 лет от компании «ОзонХаус»™.

1. Произведем расчет стоимости работ и составим подробную смету, которая в процессе строительства не меняется.
2. Заключим договор, примем оплату как налом, так и безналом.
3. Предоставим поэтапную оплату, ипотеку и примем любые государственные сертификаты в зачет.
4. Разработаем проект дома (АР + КР) для производства, строительства и оформления Вашего дома.
5. Комплектуем строительный объект всем необходимым материалом.
6. Предоставим гарантию на дом 5 лет и пост.гарантийное обслуживание.
7. Произведем строительство “ПОД КЛЮЧ”:

Если Вы приобрели СИП панели или уже готовый домокомплект и хотите найти специалистов для монтажа СИП панелей, мы рады предложить Вам наши услуги!

Если Вы только планируете строительство дома из СИП панелей, мы предложим Вам строительство “Под ключ”, начиная от проектирования и производства домокомплекта и заканчивая его строительством и отделкой!
—

—

—
Поможем Вам с проектированием дома если это необходимо, сделаем фундамент, смонтируем домокомплект по проекту. Произведем все необходимые работы по его отделке и подводу коммуникаций. Можем предложить как отдельно монтаж, так и комплектацию объекта всеми необходимыми материалами “Под ключ” (Окна, двери, металлочерепицу, гибкую черепицу, OSB-3, сайдинг, напыляемое пробковое покрытие “Изокорк”, фасадные панели Docke и т.д).

Стоимость монтажа СИП панелей рассчитывается исходя из площади и конструкции дома. Отправьте заявку на расчет на [email protected]

Звоните 8(846)922-83-12

Наши специалисты монтируют дома из СИП панелей уже более 5 лет! Постоянно проходят обучения и аттестацию

В данных видео Вы можете посмотреть монтаж дома из СИП панелей от фундамента до полного возведения коробки. Так же эти видео могут служить инструкцией если Вы хотите осуществить монтаж дома из СИП панелей своими руками. Удачного просмотра.

Строим дом из СИП-панелей. День 1-5

HTML iframe
.

---

Строим дом из СИП-панелей. День 6-7

HTML iframe
.

---

Строим дом из СИП-панелей. День 8-10

HTML iframe
.

---

Строим дом из СИП-панелей. День 11

HTML iframe
.

---

Строим дом из СИП-панелей. День 12-13

HTML iframe
.

---

Строим дом из СИП-панелей. День 14-15

HTML iframe
.

---

Строим дом из СИП-панелей. День 16

HTML iframe
.

---

Строим дом из СИП-панелей. День 17-21

HTML iframe
.

---

Строим дом из СИП-панелей. День 22

HTML iframe
.

---

Строим дом из СИП-панелей. День 23-24

HTML iframe
.

---

Строим дом из СИП-панелей. День 25-28

HTML iframe
.

---

Строим дом из СИП-панелей. День 45-54

HTML iframe
.

---

Сборка дома из СИП-панелей своими руками: фото и видео

Все более часто в строительной сфере применяется новый инновационный материал, который был разработан при помощи канадских технологий – это СИП панели. Все больше строительных компаний предлагают собственным клиентам данный материал. На большинстве ресурсов этих компаний даже размещается отдельная рубрика СИП панелей. Его огромную популярность можно объяснить многочисленными факторами.



Начинаем с фундамента

Преимущества

Среди главных преимуществ таких домов есть следующие:

1. Это очень теплоемкий материал. Он хранит тепло в несколько раз лучше, чем кирпич. Дом из СИП панели будет отлично выдерживать любые перепады давления. Кроме того, они очень прочные и отлично выдерживают ураганы и землетрясения;
2. Для создания СИП панелей используется специальная технология. Благодаря этому, материал очень прочен, а сами здания – долговечны. Срок его эксплуатации – приблизительно 80 лет;
3. Материал безопасен для здоровья жителей здания, а также для окружающей среды;
4. Необходимо сделать акцент и на том, что такие здания обходятся на много дешевле, чем аналогичные кирпичные. Это связано с относительно невысокой ценой за материал, а также необходимостью при постройке здания меньшего количества рабочих рук;
5. Здания из СИП панелей имеют привлекательный внешний вид, которые сохраняется на протяжении многих лет. Это можно увидеть на многочисленных фото;
6. Но, одно из главных преимуществ, заключается в том, что сборка дома из СИП панелей происходит намного быстрее, чем постройка аналогичного по размерам кирпичного здания. Строительные компании разработали целую технологию сборки СИП панелей. Как вариант, также существуют готовые домокопмплекты, которые еще в несколько раз упрощают задачу. Такие домокомплекты оснащаются всем необходимым материалом, что делает строительства здания быстрым и беспроблемным. Фактически, с их помощью можно построить дом своими руками;



Возведение стен

Полезная информация

На сегодняшний день данная технология является очень развитой. Многие строительные компании превратили ее в приоритетную для себя. В свободном доступе можно найти все необходимые фото, а также видео, в которых шаг за шагом возводится дом и происходит сборка СИП панели.

Но также существуют некоторые нюансы, о которых нужно знать. Это:

1. Все конструкции панелей приводят в полную готовность еще в строительном цеху, где они соединяются. На самой строительной площадке происходит только сборка всех поверхностей, их утепление;
2. Технология сборки СИП панелей является унифицированной. Она предполагает проведение ряда последовательных операций;
3. В первую очередь следует позаботиться о фундаменте. Такая потребность возникает при строительстве любого здания или сооружения. Если используются такие материалы как бетон и кирпич, то фундамент должен быть тяжелым, способным выдержать подобные нагрузки. В ином случае, уже через некоторое время начнут проявляться проблемы. Sip панели буквально решают данный вопрос. Он может быть не только легким, но еще и малозаглубленным. А это позволяет сэкономить также и собственные средства. Для домов, которые собираются из sip панелей подойдет несколько видов фундамента. Он может быть сборным ленточным, железобетонным или монолитным;
4. Наиболее выгодно использовать ленточный фундамент, который вызывает минимальное количество проблем при укладке. Единственное – проектировщик должен учитывать тип почвы, размер и площадь будущего здания. Только после этого можно выяснить на какую глубину должны закладываться опоры, а также, какую ширину они должны иметь;
5. После того, как решены все вопросы с фундаментом, можно приступать к сборке СИП панелей. Делать это можно в любое время года. Все следует проводить в соответствии с существующими чертежами. В первую очередь монтируется напольное покрытие. Для его сборки нужно всего несколько часов. Панели собираются между собою и крепятся при помощи саморезов. Дополнительно изолируются снизу антисептиком и специальной мастикой. Также устанавливаются обвязочные брусья;
6. После этого можно переходить к сборке панелей для стен. При помощи саморезов к напольному перекрытию необходимо прикрепить брус, который послужит контуром обвязки для стен. Обвязка – это основание стен Важно брус установить ровно и правильно. Это можно проверить при помощи специального шаблона;
7. Далее сборку стен следует проводить от угла. Соединение угловых СИП панелей тщательно запенивается, что позволяет им приобрести необходимую жесткость;
8. Одновременно с этим можно начинать собирать и другие панели для стен, которые будут соответствовать планировке здания;
9. Совершенно очевидно, что крыша будет монтироваться на заключительном этапе строительства здания. Нет необходимости в стропильной системе. СИП панели способны выдерживать любую нагрузку. Кроме панелей могут укладываться дополнительно и другие кровельные материалы. Нет необходимости проводить пароизоляцию или утепление;

На завершающем этапе сборки здания проводится герметизация всех конструкций. Используется полиуретановый клей, которым тщательно промазываются все технологические пазы. Благодаря этому эксплуатация здания будет осуществляться на протяжении многих лет.

Смотрите также:

Монтаж дома из СИП панелей в Калуге

Главная / Монтаж дома из СИП панелей

Многие россияне мечтают иметь дом «своей мечты», в котором будет комфортно и безопасно. К сожалению, позволить себе такую роскошь могут далеко не все, но шансы на успех увеличатся, если вы выберете монтаж дома из СИП панелей. Технология эта не новая, при этом себестоимость панельных домов доступная, а эксплуатационные характеристики выше всех похвал. Их монтаж не вызывает проблем, хотя и имеет некоторые особенности.

СИП панели: знакомимся ближе

Первые экземпляры теплоизоляционных SIP панелей увидели свет в начале прошлого века, а уже через несколько десятилетий материал этот стал востребованным в Канаде. Сначала это был «сэндвич» из двух листов фанеры и слоя утеплителя, но после появления OSB плит фанера перестала быть востребованной. Прошло еще немного времени и СИП панели для монтажа стали использоваться в России, и сегодня это один из самых востребованных материалов. Панельные дома прочные и теплостойкие, способны выдерживать перепады температур и сопротивляться атмосферным явлениям. Существует два варианта сборки:

• Каркасная технология, используемая чаще при строительстве многоэтажных домов, хотя в Российской Федерации существуют ограничения по высоте на уровне второго этажа. Между тем панельные «многоэтажки» массово возводятся в Канаде и США, но прочность конструкции в этом случае под большим вопросом. Для изготовления каркаса используют обрезной брус или металлический каркас.
• Бескаркасная технология, предполагающая отсутствие каркаса, а соединение конструктивных элементов теплоизолированной панели происходит при помощи специальных термошпонок – специальных вставок из того же материала.

Первый вариант монтажа используется в нашей стране намного чаще, и это не сложно объяснить, так как каркас придает конструкции дополнительную прочность. Цена монтажа дома из СИП панелей доступная, при этом к числу весомых аргументов, помимо хороших теплоизоляционных свойств, прочности и долговечности, можно добавить ремонтопригодность. В случае повреждения части конструкции, панель можно легко демонтировать и заменить, чего не сделаешь с другими материалами. Учитывая, что второй вариант используется крайне редко, предлагаем пошаговую инструкцию каркасно-панельной технологии домостроения.

Монтажа дома из СИП панелей: основные этапы

Любые работы на строительной площадке начинаются с подготовки, не исключение и монтаж дома из СИП панелей. На первом этапе оборудуется фундамент, причем в этом случае совсем не обязательно использовать монолитную ленточную конструкцию, будет вполне достаточно, если это будет столбчатый или свайный (винтовой) фундамент. После застывания бетона можно приступать непосредственно к монтажным работам:

• На первом этапе монтажа производится сборка каркаса, а по умолчанию для этого используется деревянный брус, обработанный предварительно антисептиками. Собирается силовая конструкция в два этапа: устройство обвязки и монтаж продольных перекладин, опирающихся на деревянные стойки или фундаментные столбы.

• Монтаж напольного покрытия, который начинается с укладки первой панели в поперечном направлении. К ней с использованием системы шип-паз крепятся другие элементы конструкции, а в случае необходимости конструкция укрепляется брусом. Завершает монтаж пола установка обвязочной доски.

• Сборка стен первого этажа начинается с установки направляющего бруса толщиной не менее 100 мм. Его крепят к фундаменту, используя анкера. Сборка начинается с угла, при этом первая панель крепится к направляющему брусу, а под прямым углом к ней крепится вторая панель. Дальше сборка напоминает детский конструктор – панели поочередно соединяться при помощи шипов и пазов.

• Возведение второго этажа начинается с укладки пола, при этом СИП панели крепятся к обвязочной доске. Дальше все происходит по знакомой уже схеме.

• Крыша может также изготавливаться с использованием СИП панелей, при этом даже необходимость использования стандартной стропильной системы иногда отсутствует – ее заменяет опорный брус (мауэрлат), который крепится по всему периметру. Сборка фронтонов напоминает монтаж стен, при этом между фронтонами устанавливается коньковый брус, к которому крепятся SIP панели.

Несложно заметить, что монтаж дома из СИП панелей не требует наличия специальных знаний и особых навыков. Главное – соблюдать последовательность работ, использовать качественные материалы и внимательно следить за соединениями и местами креплений. Эти проблемные места должны запениваться, а зазоры шириной свыше 3 мм заливаются полимерным влагостойким клеем. Панели для увеличения прочности крепятся саморезами, а нижний слой напольного покрытия покрывается битумной мастикой, улучшающей гидроизоляционные свойства конструкции.

SIG Design & Technology Когда использовать изоляцию из панелей с вакуумной изоляцией (VIP)

В этой статье описывается изоляция VIP (панели с вакуумной изоляцией), объясняются преимущества и риски их использования, а также рассматриваются некоторые типичные области применения. Мы также объясняем, почему мы рекомендуем тот или иной VIP-продукт.

Мы много лет писали о проблемах проектирования плоских крыш, и одна из постоянных тем – спроектировать их в начале . На плоских крышах часто принимаются другие решения на более раннем этапе процесса, что приводит к проблемам с высотой бортов, отсутствием адекватных падений и низкими дверными порогами.Вот почему мы призываем архитекторов проектировать «с крыши вниз» и «с нуля». Вы не хотите, чтобы у вас закончилось свободное место.

Тем не менее, всегда будут ситуации, особенно в проектах ремонта или переоборудования крыш, когда у вас может не хватить высоты, чтобы соответствовать требованиям строительных норм, независимо от того, насколько вы прилежны.

Вот где может пригодиться изоляция VIP.

Что такое VIP Insulation?

Вакуумная изоляционная панель

, также известная как VIP, представляет собой новый вид изоляционного материала для строительства, который используется для удовлетворения очень высоких тепловых требований.Эта высокоэффективная изоляция достигается за счет обертывания жесткого сердечника из коллоидного диоксида кремния в оболочке с высокими барьерами, из которой был удален воздух. Комбинация специального материала сердечника и вакуума обеспечивает ступенчатое изменение характеристик по сравнению с традиционными формами изоляции.

Типичные значения лямбда для типов изоляции:

• Стекловолокно – 040 Вт / м · К
• EPS – 038 Вт / мК
• PIR – 022 Вт / мК
• VIP – 006 Вт / мК (только жила)

Такое резкое уменьшение значения лямбда означает, что гораздо меньшая глубина изоляции может обеспечить необходимые значения коэффициента теплопередачи.

Преимущества панелей с вакуумной изоляцией

Изоляция

VIP предлагает множество преимуществ для проектировщика и специалиста. В новых проектах сборки он может включать уровень или минимальный порог, сохраняя при этом U-значения. Продукт, как правило, позволяет проектировщикам достигать своих целевых показателей в более тонких конструкциях по сравнению с традиционными подходами к изоляции, что снижает затраты на строительство и дает большую гибкость проектирования.

В проектах реновации больше преимуществ.Повышение теплоизоляции плоских крыш и террас может привести к увеличению затрат из-за необходимости поддерживать высоту бортов, например, адаптируя окна, двери и потолочные светильники. Используя VIP, можно избежать многих из этих дополнительных затрат, сохраняя при этом высокую эффективность тепловой конструкции и обеспечивая надлежащую изоляцию водостоков и мостов холода.

Когда использовать VIP Insulation

Утеплитель

VIP действительно эффективен при утеплении террас. Вот несколько примеров.

Изоляция террасы на крыше с ограниченной высотой

Поскольку изоляция VIP допускает низкие значения коэффициента теплопередачи при ограниченном накоплении изоляции, она идеально подходит для изоляции террас в существующих зданиях или там, где имеется ограниченная высота порога. На видео ниже показано, как изоляция VIP может уменьшить высоту, необходимую для схемы или модернизации изоляции.

Изоляция водостока на террасе с ограниченной высотой

Изоляция

VIP также подходит для ситуаций, когда ограниченная высота является проблемой только для части крыши, например, когда обычно достаточно высоты для обычной изоляции, но недостаточно глубины для должной изоляции желоба.

На видео ниже показано, как изоляция VIP может быть использована для формирования правильно изолированного желоба на террасе, где высота является проблемой, гарантируя, что водосточный желоб может достичь того же коэффициента теплопроводности, что и остальная часть террасы, что позволяет избежать потери тепловых характеристик. .

Схемы конической изоляции

Изоляция

VIP может использоваться в схемах конической изоляции, либо под конической изоляцией для уменьшения общей глубины, либо над стяжкой. Мы предлагаем услуги по проектированию и команду геодезистов, которые помогут вам с коническими схемами и составят индивидуальные планы установки для всех ваших проектов изоляции, поэтому разработка схемы изоляции не должна быть сложной задачей.

Что следует учитывать при использовании VIP

Самая большая проблема при использовании VIP заключается в том, что при нарушении вакуума дополнительное значение лямбда, обеспечиваемое вакуумом, теряется. Если вакуум теряется в панели VIP, результирующее значение лямбда может увеличиться примерно до 0,02 Вт / мК, аналогично PIR. Поэтому крайне важно избегать повреждений VIP-персон.

Обычные VIP, которые предоставляются без защиты, могут быть уязвимы для проколов во время транспортировки и установки, требуя дополнительных защитных слоев, что повлечет за собой материальные и финансовые последствия.Монтажники должны быть обучены тому, чтобы знать, как нельзя резать, сверлить или прибивать гвоздями VIP-объекты и как правильно с ними обращаться.

Однако есть решение этой проблемы. Лучший способ обеспечить сохранение предлагаемых VIP-компонентов с высокой изоляционной способностью – это обеспечить их полную герметизацию и защиту на этапе производства, что снижает риск проколов во время установки и использования.

При правильном выборе производителя VIP эта защита может быть обеспечена без потери тепловых характеристик.

Почему мы рекомендуем Deck-VQ VIP Insulation

Наши партнеры Recticel Insulation разработали Deck-VQ в качестве специального решения проблем уязвимости VIP на месте.

Deck-VQ защищает сердечник с помощью плат PIR высокой плотности на всех поверхностях. Эти платы также обеспечивают значение изоляции, что означает, что, используя изоляционную плиту Deck-VQ толщиной 60 мм, можно достичь значения лямбда 0,008 Вт / мК.

По

Deck-VQ можно ходить, не опасаясь проткнуть VIP внутрь. Они просты в обращении и укладке, а также обеспечивают необходимый тепловой КПД.

Наряду с очевидными преимуществами практичного продукта для установки, Deck-VQ также предлагает лучшие U-значения, чем другие продукты на рынке, четыре стандартных размера и две глубины, и мы в SIG предоставляем бесплатные услуги по проектированию стандартных и конических схем.

Deck-VQ доступен с глубиной 45 мм и 60 мм, что делает его особенно экономичным и очень полезным для сложных проектов, где высота имеет большое значение.

Дополнительная информация

Все, что вам нужно знать о панелях с вакуумной изоляцией

Опубликовано 27 января 2017 г. автором Gillece Services

Вакуумные изоляционные панели, также называемые «VIP», находятся на подъеме и постепенно продвигаются к U.S. Этот новый тип изоляционного материала более эффективен, чем другие типы изоляции, но также имеет довольно высокую цену.

VIP – это почти идеальный вакуум, в панелях практически нет воздуха. Недостаток воздуха – вот что делает VIP такими хорошими и эффективными изоляторами, потому что он снижает теплопередачу через панели.

Изоляция

оценивается по «R-значению». Чем выше значение R, тем эффективнее изоляция. При этом R-ценность VIP-персон составляет R-20.Как и любой вид утеплителя, VIP имеет срок годности. Продолжительность жизни VIP-персон составляет от 25 до 50 лет. Со временем воздух попадет в вакуумную изоляционную панель, и когда это произойдет, значение R значительно упадет.

VIP – самые эффективные виды утеплителя. В то время как панель в целом имеет R-значение R-20, другие изоляционные материалы по сравнению с этим не работают; Стекловолокно имеет R-значение 3,8, целлюлоза имеет R-значение 3,8, а каменная вата имеет R-значение 4,2.

Этот тип изоляции должен изготавливаться на заводе, и размер не может быть изменен за пределами завода.Это означает, что вы должны знать точный размер VIP-персон, необходимых для вашего дома или здания, что требует серьезного планирования и расчетов. Изготовленные на заводе, VIP должны быть доставлены прямо на строительную площадку.

Хотя вакуумные изоляционные панели более эффективны, они также чрезвычайно дороги. Поскольку в США всего несколько производителей VIP, панели должны быть отправлены, что может увеличить цену.

Во время строительства легко случайно забить гвоздь в изоляцию.С большинством изоляционных материалов это не имеет большого значения, но с VIP-персонами это может вызвать дорогостоящие проблемы. Если гвоздь пробивает панель с вакуумной изоляцией, она теряет герметичность, и значение R уменьшается вдвое.

PEAK Building Products – Vacupor

Усовершенствованная теплоизоляция
«Создавайте космос – экономьте энергию!»

R-28 на дюйм изоляции для вашего строительного проекта
Если для вас важна экономия энергии, а пространство ограничено, подумайте о вакуумных изоляционных панелях Vacupor®, которые обеспечивают невероятные изоляционные характеристики R-30 на дюйм.

Панели

Vacupor® доступны в различных типах, которые адаптированы к соответствующим требованиям различных областей применения:
Vacupor® NT – это стандартная конструкция наших вакуумных изоляционных панелей.

В целях защиты, Vacupor® RP покрыт с одной или обеих сторон панели листом резинового гранулята. Благодаря такому покрытию Vacupor® RP отлично подходит для всех типов горизонтальных применений.

Vacupor® PS и Vacupor® XPS покрыты листами полистирола с обеих сторон и отлично подходят для всех типов стен и полов. Их можно склеивать имеющимися в продаже полистирольными клеями.

Новый Система Vacuspeed® была разработана, чтобы еще лучше соответствовать особым требованиям строительной индустрии. Vacuspeed® позволяет нам предложить новую гибкую систему для быстрой и высокоэффективной изоляции поверхностей.

Примеры применения:

• Изоляция плоской крыши и террасы / патио
• Внутренняя изоляция исторических зданий
• Холодильная камера и морозильная камера
• Строительные изделия, такие как двери, окна, стеклопакеты и т. Д.
• И во многих других местах используется традиционная изоляция

Дополнительную информацию можно найти на веб-сайте Vacupor for Building или загрузив листы технических спецификаций ниже.

Свяжитесь с вашим местным представителем, чтобы узнать больше сегодня!

Предложение / Покупка

Системы управления аудио и видео AMX

Ценные независимые партнеры

Ценные независимые партнеры (VIP) представляют элитный уровень программирования систем AV-управления и разработки пользовательских интерфейсов. VIP-клиенты проходят ежегодную сертификацию Harman, имеют сертификаты по крайней мере одной торговой организации AV и соответствуют строгим критериям деловой практики, чтобы быть избранными для участия в VIP-программе.Что это значит для тебя? Надежный, уважаемый и хорошо осведомленный сервис для любого проекта.

Зачем нанимать члена VIP?
В AV-индустрии есть «независимые программисты», а также есть независимые партнеры (VIP) Harman. Официальные члены Harman Valued Программа независимых партнеров считается расширением нашей группы поддержки и обслуживания Harman Professional. и являются единственными независимыми поставщиками услуг, официально одобренными Harman.Этот коллектив штатных Специалисты по обслуживанию имеют доступ к технической поддержке и ремонту Harman Professional, а также к регулярным взаимодействие с членами отделов управления продуктами, аппаратной инженерии и разработки программного обеспечения. Члены VIP-сообщество знает последние сертификаты производителя и является опытными профессионалами в области профессионального аудио-видео.

Найдите VIP, который подходит именно вам.
Наем поставщика услуг, который хорошо разбирается в вертикальном рынке вашего проекта это первый шаг к поиску партнера в вашем проекте.Вы бы спросили своего глазного врача сделать операцию на сердце? Оба практикующих врачи, но только один учился и обучены выполнению конкретной процедуры. Так же, как и медицина, сфера профессионального AV полон специальностей. Знание вашей конкретной области потребностей имеет решающее значение для успеха любого проект нестандартной установки. В нашей отрасли каждый вертикальный рынок имеет свой собственный специализированный словарь, правила и положения, а также ожидания клиентов. Наем поставщика, который преуспеет в вашей конкретной области потребность в проекте обычно сокращает сроки и приводит к получению конечного продукта превосходного качества из-за их способности лучше предвидеть потребности проекта из-за их огромного опыта в этом конкретный вертикальный рынок.Как только вы определите поставщиков, которые преуспеют в вашей области, мы очень рекомендовать вам пройти собеседование с несколькими фирмами, чтобы найти подходящий вам стиль общения, технические требования, сроки проекта и потребности в поддержке.

Все услугиУслуга: Cafe Duet DeveloperService: Разработка модулей устройстваУслуга: Установка оборудованияУслуга: Ввод в эксплуатацию на местеУслуга: Virtual Presence

16 показаны для Регион: Северная Америка | Сервис: Все | Рынок: Все

Журнал Inavate

Стив Монтгомери раскрывает быстрорастущий спрос на решения для монтажа видеостен, обусловленный узкими рамками и все более эффективной электроникой для создания мультиэкранных стен из плоских панелей.

Поскольку плоские дисплеи становятся все дешевле, больше и ярче, их привлекательность для конечных пользователей для использования в больших видеостенах возрастает. Производители отреагировали уменьшением, а в некоторых случаях и отказом от лицевых панелей вокруг дисплейных модулей, чтобы обеспечить непрерывное создание экранов.

Цепи обработки видео, разделения изображения и буферизации сигналов были интегрированы в блоки, чтобы значительно упростить установку и настройку, тем самым сводя к минимуму потребность в дополнительном оборудовании.Теперь можно построить видеостену значительного размера, используя не более самих экранов и горстку кабелей.

Как следствие, требования к монтажным кронштейнам возросли: с точки зрения гибкости установки, стоимости, доступа для обслуживания и безопасности. Теперь у установщиков есть три жизнеспособных варианта при выборе видеостены. Они могут самостоятельно разработать и изготовить каркас у независимого специалиста по обработке листового металла; используйте модульную систему от специализированного поставщика или заказывайте устройство на заказ, опять же от специализированного поставщика.

Робин Ньюбери, системный интегратор Tecknowledge, представляет точку зрения установщика: «Мы изучили все основные системы крепления, чтобы найти лучшую для наших клиентов. Ключевыми особенностями являются то, что он должен обеспечивать хороший доступ для текущего обслуживания, чтобы можно было добраться до портов для кабельных соединений, а также легко снимать и заменять целые блоки, даже при работе на высоте. Также очень важно, чтобы была очень точная регулировка монтажа во всех монтажных плоскостях, чтобы мы могли гарантировать, что каждый экран в видеостене выровнен, а вся поверхность идеально плоская, даже если монтажная стена не соответствует действительности.Это существенно влияет на общее качество изображения ».

Скорость установки – важная характеристика. «Есть два элемента: что нужно установщику и что хочет конечный пользователь», – говорит Саймон Пилчер, генеральный менеджер B-Tech.

«Общее требование – высококачественный, надежный и безопасный продукт, который предлагает соотношение цены и качества. Основное желание установщика – это продукт, который можно было бы быстро и легко установить, в то время как конечным пользователям нужна эстетически приятная установка.

«Большинство конечных пользователей часто хотят предоставлять свои видеостены по самым выгодным ценам», – объясняет Гордон Датч из Peerless.

«Однако, если конечному пользователю были продемонстрированы проблемы, связанные с трудностями в установке с точки зрения более высокой стоимости, плохой отделки и необслуживаемого крепления, то мы обнаружили, что в девяти случаях из десяти они будут использовать более дорогие и пригодные для обслуживания. устанавливать.”

Безопасность, надежность и безопасность имеют первостепенное значение для любой тяжелой установки, открытой для публики.Системы от надежных поставщиков разработаны в соответствии с испытаниями на безопасность TUV и UL. Масштабируемость и гибкость установки – это другие факторы, которые влияют на выбор системы, поскольку стены используются более творчески в форматах, которые не просто эквивалентны большим телевизорам.

Во многих случаях конечные пользователи хотят расширить стену после первоначальной установки, и модульная система позволяет это. С другой стороны, индивидуальный дизайн может помешать простому добавлению модулей без серьезных работ по модернизации.

София Линдестад, координатор по маркетингу SMS Smart Media Solutions, объясняет свой подход: «Наша самая продвинутая модель – это SMS Multi Display Wall +, решение премиум-класса, упрощающее создание видеостены.Спецификатор выбирает любое количество модулей в зависимости от количества требуемых экранов. Каждый модуль поставляется в виде полного пакета со всеми необходимыми компонентами и может быть легко настроен. Это решение позволяет легко разместить экраны точно по одной линии и позволяет монтаж от края до края для достижения идеального результата. Функция нажатия-отпускания обеспечивает легкий доступ для обслуживания или замены, в то время как все остальные экраны остаются в работе; единственное, что нужно сделать установщику, – это нажать на экран вперед – и он выскочит сам.”

Очень часто монтажный каркас устанавливается в здание во время его строительства, где невозможно завершить всю установку на этом этапе. Установщики должны быть уверены в системе, которую они могут вернуть, когда здание ремонтируется, и установить экраны на монтажную раму, которая была установлена, возможно, за несколько недель, если не месяцев до этого.

Установщики часто остаются лояльными к конкретному производителю в течение нескольких лет после того, как завоевывают это доверие, возвращаясь к ним и многократно используя их продукты.Новый участник индустрии монтажных принадлежностей, Oramatek, фактически занимается производством продукции в течение нескольких лет, поставляемой через другие компании, и ее продукция уже используется во многих розничных, музейных и корпоративных установках.

Включая функции, которые были разработаны за это время, они также представили некоторые уникальные концепции, последняя из которых – управление теплом для дисплеев с высокой яркостью:

«Это новая идея, – говорит Брайан Истон, управляющий директор.«Он включает в себя систему вентиляционных каналов для разделения каналов всасываемого и вытяжного воздуха и обеспечивает эффективное рассеивание тепла, предотвращая рециркуляцию теплого воздуха через экраны, когда вытяжной воздух поднимается за счет конвекции. Дисплеи с высокой яркостью потребляют больше энергии и поэтому выделяют больше тепла, что приводит к увеличению проблем с регулированием температуры, которые влияют на надежность и долговечность стены. Эта функция обеспечивает измеримую рентабельность инвестиций с точки зрения сокращения времени простоя ».

Все монтажники ценят внимание к деталям, которое заложено в конструкцию продуманных монтажных решений.Большинство установок имеют серьезные ограничения по пространству и доступу, а преимущества проверенной системы огромны.

«Установка видеостены может быть сложной задачей, при которой оборудование, программное обеспечение, кабели и структура стены играют одинаково важную роль в успешном завершении установки видеостены», – настаивает Мелинда фон Хорват, руководитель компании Chief.

Крепления для видеостен Fusion

”обеспечивают быструю установку, легкую настройку дисплея и быстрое обслуживание. Крепления выдвигаются на 178 мм для доступа и обслуживания в труднодоступных местах установки всех модулей и обеспечивают достаточное пространство сзади для медиаплееров, кабелей и видеооборудования.Функция выравнивания ControlZone обеспечивает регулировку после установки для идеального выравнивания, а с помощью бесцентрового бокового смещения после установки, позволяющего сдвигать экраны вместе, установка выполняется еще быстрее. Решения Chief’s Videowall действительно зарекомендовали себя. Решение поставляется более 18 месяцев с множеством тематических исследований и историй успеха, подтверждающих возможности ».

Компания Vogels приняла очень простое решение, основанное на расширенных обычных настенных креплениях. «Это большой успех, который очень рентабелен, – говорит Вим Артс, менеджер по маркетингу Vogels.

«Несколько модульных компонентов, включающих перегородки разной длины в сочетании с монтажными планками одной длины, делают возможными любые комбинации. Установка заключается в установке основных настенных панелей по всей длине стены, установке монтажных планок для дисплея и подвешивании дисплеев. Специальное положение для обслуживания упрощает подключение кабелей после установки и позволяет снимать отдельные дисплеи для обслуживания или замены ».

Огромный выбор мониторов разных размеров, глубины и размеров лицевых панелей может быть сложной задачей как для установщиков, так и для производителей.Еще одна сложность связана с принятием системы крепления VESA. Хотя здесь указывается несколько различных стандартных размеров расстояния для точек крепления на задней панели мониторов, в нем не оговаривается, какой размер использовать для конкретного размера дисплея; или даже то, что крепление должно располагаться по центру дисплея. Как следствие, разные производители используют разные размеры VESA на одном и том же мониторе.

Большинство поставщиков преодолевают эту проблему за счет использования универсальных креплений, в которых точки крепления внутри каркаса можно перемещать в соответствии с дисплеем.Это означает, что большинство производителей разработали стандартные системы, которые подходят практически для всех дисплеев и сценариев установки. Однако всегда будут случаи, когда они не могут быть использованы и требуются индивидуальные решения.

«Оригинальный дизайн нашей модульной системы означает, что мы можем вносить небольшие изменения для соответствия небольшому количеству установок, которые невозможно выполнить напрямую. Как правило, они связаны с экологическими требованиями интеллектуальной собственности », – объясняет Роберт Сьюард, директор по маркетингу Unicol.

«Их также можно отрегулировать и усилить, чтобы они соответствовали динамике изменения различных мест установки, таких как потолочная подвеска, установка на тележке и большие модули, чтобы упростить восстановление на презентациях, размещенных в нескольких местах».

Audipack предлагает новую систему видеостен для создания видеостены любой конфигурации за очень короткое время. Быстрая установка и легкий доступ для обслуживания экранов размером до 65 дюймов являются стандартными характеристиками этой системы. Система основана на настенных задних панелях с отдельными монтажными головками.Выдвижные монтажные головки легко устанавливаются на задние пластины. Экраны легко устанавливаются на монтажные головки.

Audipack предоставляет индивидуальные рамки для видеостен. Рамы изготавливаются на заказ в соответствии с используемой маркой и типом экранов. Изготовлен на заказ под любую конфигурацию. Экраны быстро и прямо устанавливаются на раму. Эти рамы можно установить прямо на стену или даже на подъемник.

Erard Pro использует в своем производстве смесь материалов, как объясняет Хлоэ Элеуэ: «Наша видеостена изготавливается на заказ по запросу клиента с использованием алюминиевой рамы для легкости и стальной системы крепления для безопасности.Винты позволяют микрометрическую регулировку экранов для идеального выравнивания и могут вместить от 2 до 50 экранов от 20 до 60 дюймов ».

Несмотря на то, что доступ для обслуживания важен, он, возможно, не так важен, как часто думают, как отмечает Роберт Сьюард: «Преимущество возможности выдвигать отдельную панель для замены во время работы видеостены может быть велико для контроля. комнатный дисплей работает 24 часа в сутки, но это не так необходимо для большинства рекламных и информационных дисплеев, где обычно есть немного больше времени для работы на экране.

И, как отмечает Саймон Вудс, менеджер по маркетингу компании Top-Tec, «согласованный метод доступа к отдельным дисплеям не всегда работает эффективно. Когда дисплей вытаскивается, те, что наверху, могут немного упасть, что сделает невозможным или, по крайней мере, очень трудным вернуть его на место ».

Важным аспектом настройки является установка видеостен на абстрактные и не плоские поверхности, как подчеркивает Саймон Вудс: «Многие индивидуальные дизайны находятся в отделке или укреплении для определенных сред, однако наши команды дизайнеров часто работают в тесном сотрудничестве и напрямую. совместно с архитекторами спроектировать крепления для монтажа стен на изогнутые или шестиугольные стены; так что дисплей становится частью реальной среды здания.Стандартные модули заставят дисплеи выступать из поверхности стены, и архитекторы обычно хотят более возвышенного эффекта с плавным изгибом и минимальными зазорами. Благодаря местному дизайну и производству мы можем предложить быстрые и конкурентоспособные решения в этих случаях ».

Выбор и конструкция системы крепления являются основополагающими для любой установки видеостены и могут сделать или разрушить любой проект. К счастью, производители удовлетворяют потребности и проблемы пользователей с помощью продуктов, которые идут в ногу с быстрым развитием и падающими ценами на рынке дисплеев, чтобы обеспечить успешное завершение проектов и сделать весь процесс проектирования и установки более плавным, с пользой для все это касается.

schluter.com | Домашняя страница

Как сделать водонепроницаемую душевую систему с помощью полного комплекта Schluter®-KERDI-SHOWER-KIT

15:57

Душевые системы: герметичная система Schluter® vs.Традиционная система

04:12

Schluter®-Душевая система Animation

04:01

Душ Schluter® менее чем за три часа

3:21

Как установить электрический подогрев пола DITRA-HEAT в душе

8:27

Schluter®-KERDI-LINE

21:09

Как установить Schluter®-KERDI-BOARD-KIT

03:05:24

Schluter®-KERDI-DRAIN Установка без доступа к водопроводу

04:41

Как установить комплекты переходников Schluter®-KERDI-DRAIN-A

09:26

Schluter®-Systems: моменты жизни

01:15

Как провести тест на воду с душевой системой Schluter®

01:50

Как проверить воду в душе без бордюра

04:24

Скотт МакГилливрей: Создайте свою ванную комнату с Schluter®

04:22

Майк Холмс на Schluter®-KERDI-LINE

04:39

Майк Холмс на Schluter®-KERDI-BOARD

04:51

Платформы видеоустройств

| CommScope

CommScope имеет более чем 20-летний опыт использования этого подхода к программному обеспечению для телевизоров с KreaTV и многими другими программными решениями промежуточного уровня.Сегодня мы предлагаем телеприставки с поддержкой:

Android TV
Android – привлекательный вариант из-за общей среды разработки для телевизионных приставок, планшетов, автомобилей и смартфонов. Уровень оператора Android TV позволяет поставщику услуг предлагать фирменный пользовательский интерфейс вместе со знакомыми службами Google, такими как YouTube, встроенный Chromecast и магазин приложений Google Play. В качестве альтернативы, проект с открытым исходным кодом Android (AOSP) позволяет операторам лучше контролировать взаимодействие с пользователем, но без интегрированных сервисов Google или магазина приложений.CommScope разрабатывает решения Android TV Operator Tier и AOSP в течение ряда лет, успешно развернув их у поставщиков услуг первого уровня.

Пресс-релиз: CommScope и TDS Telecom развертывают приставку Android TV ™

RDK
RDK-V, созданная компанией Comcast, представляет собой программную платформу с открытым исходным кодом, рассматриваемую как альтернативу Android TV, с собственным магазином приложений. CommScope – мировой лидер в разработке RDK, внесший свой вклад в кодовую базу и выполнивший множество успешных развертываний для клиентов по всему миру с десятками миллионов установок RDK.CommScope предоставляет телеприставки на основе RDK для платформы Comcast X1, которая в настоящее время распространяется для использования другими поставщиками услуг.

Наша программа RDK Video Accelerator помогает сообществу RDK быстро разрабатывать, тестировать и предоставлять инновационные услуги.

Пресс-релиз: CommScope предлагает RDK Lab Accelerator для поддержки быстрой разработки новых видеоприложений

KreaTV
Развитая программная платформа для телевизионных приставок CommScope, KreaTV предоставляет широкий выбор пользовательских интерфейсов (UI) и приложений от третьих сторон и пользуется популярностью среди поставщиков услуг, поскольку упрощает интеграцию услуг и упрощает миграцию на новое оборудование и снижает стоимость владения.

CommScope также тесно сотрудничает с третьими сторонами, предлагая решения для пользовательского программного обеспечения, которое интегрируется непосредственно в оборудование, предоставляя поставщику услуг широкий выбор.

Пресс-релиз: Freesat выбирает ARRIS в качестве партнера для запуска приставки третьего поколения

	РДК-В	Android TV	CommScope KreaTV
Лицензионная модель	Бесплатная лицензия	Бесплатная лицензия	Роялти на основе характеристик
Открытые стандарты	HMTL5, Linux, GStreamer и т. Д.	Android Java API Framework, Kotlin, HTML5, TIF, ExoPlayer, Linux	HTML5, Linux, Open Source Initiative и т. Д.
Поддержка приложений	Приложения HTML, YouTube и Netflix требуют соглашения	GTVS (включая YouTube, YouTube для детей, Ассистента и т. Д.), Play Store (более 5000 приложений, включая региональные OTT, игры и т. Д.), Netflix, Amazon Prime, Disney +	HTML-приложения, YouTube, Netflix и BBC iPlayer интегрированы (требуется согласие)
Поддержка многоэкранного режима	Облако и приставка	Облако, Встроенный Chromecast	Облако
Внедрение в промышленности	Основные кабельные операторы	Основные операторы кабельного, спутникового и IPTV.Производители телевизоров.	Европейские операторы связи и вещания
Портативность	Аппаратно-независимые шлюзы и приставки с общей кодовой базой	Аппаратно-независимый. Android для ТВ (Android TV), мобильных устройств (Android), автомобилей (Android Auto) и носимых устройств (Android Wear)	Только оборудование CommScope

Преимущества уровня аппаратной абстракции

• Более быстрое время выхода на рынок – быстрее разработать новый пользовательский интерфейс или изменить существующий
• Независимость от оборудования – по мере появления нового оборудования поставщик телевизионных приставок выполняет работу по интеграции программной платформы, сокращая усилия по разработке для передачи пользовательского опыта.
