Строим дом из сип панелей своими руками

• Содержание

• Строительство сип-дома
• Характеристика панелей
• Преимущества
• Недостатки
• Фундамент
  • Свайно-винтовой
  • Мелкого заглубления
  • Из монолитной плиты
  • Столбчатый
• Установка сип панелей
• Внутренняя отделка
• Наружная отделка
• Видео – Отзыв о Сип-доме

Сип-панели (или сип-панели) появились на строительном рынке относительно недавно, но уже успешно занимают лидирующие места по продажам.

Все чаще этот материал используют для строительства частных домов, и все благодаря тому, что у него масса достоинств, о которых мы поговорим ниже. Выбрав сип-панели для строительства, многие хотят сэкономить на услугах мастеров, поэтому строят свои дома самостоятельно.

Именно о самостоятельном строительстве и поговорим в этой статье.

На российском рынке сип-панели появились недавно. Sip панель выглядит как своего рода «бутерброд» (отсюда и название): сверху и снизу находятся деревянные плиты ОСП, произведенные из прессованной деревянной стружки, а между ними находится прослойка из пенополистирола различной толщины.

Эта прослойка является тепло- и звукоизолятором.

Толщину сип-панелей выбирают, отталкиваясь от типа будущего здания (летнее или зимнее) и типа стен (наружные или внутренние), а также от климата.
Панели соединяются друг с другом без зазоров, что значительно повышает их теплоизоляционные свойства.

Соединение происходит при помощи пазов и шпонок, то есть при помощи замковой системы. У панелей три стандартных ширины – 125 см, 250 см, 280 см.

Преимущества сип-панелей

Своей популярностью каркасные дома обязаны именно сип-панелям.

У них масса преимуществ перед другими строительными материалами.

К этим преимуществам относятся:

1. Отличная теплоизоляция – такие дома в разы теплее тех же кирпичных. Специальная конструкция панелей способствует удержанию тепла внутри дома, а замковое соединение не дает холодному воздуху проникать внутрь.
Панели отлично выдерживают перепады температур (от -50° С до +50° С), а это значит, что они подойдут для строительства даже в северных широтах.

2. Способность выдерживать огромные нагрузки.
Готовое сооружение выдержит вертикальную нагрузку около 10 тонн, а горизонтальную – до 2 тонн на 1 м2.

3. Небольшое время на строительство: дом площадью 150 м2 можно возвести за 3 месяца, а на строительство маленьких домиков уйдет гораздо меньше времени (за 5 часов можно установить коробку площадью около 50 м2).

4. Для изготовления используются экологически чистые материалы.

5. Большой срок службы – не менее 80 лет. Пенополистирол не гниет и в нем не появятся паразиты.
Единственное, со временем могут намокнуть и начать разрушаться плиты ОСП.

6. Негорючий материал – имеет 3 степень огнеустойчивости, т. е. выдержит открытый огонь около 1 часа.
В случае пожара панели не загорятся, благодаря специальной пропитке. А если еще и внутреннюю отделку дома сделать из гипсокартона, то возможность их горения сведется к минимуму, так как этот материал тоже практически не горит.

7. Отличная звукоизоляция. Благодаря тому, что внутри панелей практически нет воздуха, в доме всегда будет тихо.

8. Экономичность – стоимость постройки кирпичного дома, или из того же керамзитобетонного блока, в два раза больше дома из сип панелей. Строительство такого дома обойдется даже дешевле покупки квартиры в городе.
Это объясняется несколькими причинами: отсутствие необходимости в возведении мощного и дорогого фундамента, небольшие сроки строительства, отсутствие необходимости использовать тяжелую технику, недорогая доставка, а после строительства – экономия на отоплении.

Минусы сип-панелей

Увы, идеальных строительных материалов не бывает. И сип панели также имеют недостатки. Правда, они не значительные.

Некоторые считают, что этот материал легко воспламеняется. Но ведь чаще всего пожары возникаю внутри домов, а если там стены отделаны гипсокартонном, то шанс, что дом загорится полностью минимален.

Также бытует мнение, что внутри сип-панелей могут поселиться различные грызуны, но это никто не подтверждает. Кроме того, многие считают этот материал экологически небезопасным, но и это не так.

Многие также уверены, что звукоизоляция у этих панелей небольшая. Но если порассуждать, то откуда взяться шуму в частном доме, если там нет соседей за стеной. Поэтому, этот, якобы, недостаток сходит на нет.

Единственным минусом, требующим повышенного внимания, является плотность панелей, не позволяющая проникать воздуху в помещение. Поэтому в домах из сип-панелей необходимо устанавливать вентиляционную систему.

Фундамент

Как уже упоминалось выше, для строительства панельного дома не нужно устанавливать мощный и дорогой фундамент.

Но и здесь есть некоторые нюансы, которые необходимо учитывать: небольшой вес конструкции, состав грунта, близость грунтовых вод, климат.

Существует несколько вариантов фундамента для панельного дома:

• свайно-винтовой,
• столбчатый,
• ленточный фундамент мелкого заглубления,
• монолитная плита.

Самая большая проблема при строительстве панельных домов – возможность морозного или весеннего пучения грунта, из-за которого фундамент вымоется на поверхность, что приведет к возможному обрушению части конструкции.

В любом случае, учитывайте, что стоимость фундамента равняется примерно 20% от всех затрат на постройку дома, и экономить здесь нельзя, иначе ремонт может вылиться в гораздо большую сумму.

Свайно-винтовой фундамент

Подавляющее большинство специалистов рекомендуют строить каркасные дома именно на свайно-винтовом фундаменте. Этот способ начали использовать недавно, но он позволит сэкономить средства, а также его возведение несложно и займет немного времени.

Этот вариант дешевле любого другого примерно на 40% даже с учетом вызова специалистов по его установке.

Свая выглядит как стальная труба с приваренной к ней лопастью специальной конструкции. Это наделяет ее огромной несущей силой, так как при ввинчивании ее в землю почва не разрыхляется, а наоборот становится плотнее.

Кроме того, глубина погружения сваи в почву ниже уровня промерзания, что не позволит нарушить конструкцию при пучении грунта.

Срок службы свайно-винтового фундамента – не менее 100 лет. Но главный плюс – проветриваемый подпол, что весьма важно при строительстве из сип-панелей. Плюс, если вы спустя какое-то время решите что-то пристроить, достаточно будет установить новые сваи.

Фундамент мелкого заглубления

Для панельных домов этот вид фундамента практически не применяют, так как его монтаж возможен только в местах, где нет пучения грунта, либо оно незначительно, иначе при первой же возможности фундамент «поплывет».

Для установки фундамента удаляют слой почвы около 40 см. Затем устанавливают опалубку с арматурой и заливают все раствором цемента.

Такой фундамент без проблем выдержит вес сип-панелей. Во избежание возможности пучения грунта лучше заранее установить песчано-гравийную подушку.

Чтобы повысить прочность и срок службы фундамента, его укрепляют каркасом из арматуры.

Цементом всю конструкцию необходимо за один раз, поэтому лучше, если эту работу будут выполнять несколько человек одновременно. Бетон после заливки необходимо обработать виброплитой, чтобы избежать образования воздушных карманов.

Минус такого фундамента – сушка бетона займет около месяца. Кроме того, подпольная вентиляция гораздо хуже, чем у фундамента из свай. Поэтому при установке не забудьте сделать вентиляционные отверстия в фундаменте.

Строительство дополнительных конструкций в будущем также будет проблемно, так как нарастить такой фундамент довольно сложно. Учитывайте также, что все коммуникации необходимо устанавливать до заливки фундамента.

Фундамент из монолитной плиты

Если в месте строительства слабая пучинистая почва, то фундамент из монолитной плиты практически единственный вариант.

Этот фундамент представляет из себя плиту из железобетона, по которой нагрузка от дома распределится равномерно, благодаря чему весной при пучении почвы дом останется стоять на месте без повреждений.

Установка такого фундамента довольно проста: снимается слой почвы толщиной около 40 см, устанавливается песчано-гравийная подушка, вся конструкция заливается бетоном и в конце стяжка закрепляется арматурой.

Минусы монолитного фундамента – дороговизна и сложность дополнительного строительства в будущем.

Столбчатый фундамент

Этот фундамент похож на свайный, но его установка сложнее. По цене он дешевле, чем монолитный или ленточный фундамент. Идеально подходит для непучинистой или слабопучинистой почвы.

Фундамент состоит из столбиков, располагающихся в местах перекреста стен, по углам здания, в точках нахождения несущих балок, в местах повышенной нагрузки (длинные стены). В домах с таким фундаментом нельзя устроить подвал, но он дает неплохую вентиляцию.

Форма столбиков бывает разной, но чаще используют круглую, так как она удобнее. Изготавливают столбики из кирпича, древесины и бетона. Квадратные столбики делают из бетона, но их неудобно устанавливать. Поэтому лучший вариант – круглые бетонные столбики, укрепленные арматурой.

Помните, что ни в коем случае нельзя использовать такой фундамент при близком залегании грунтовых вод, иначе это может грозить размыванием основания столбов.

Установка сип панелей

Сип-панели достаточно легкие, поэтому для их установки не нужна тяжелая техника.

Установка проходит достаточно просто. И если при установке фундамента все-таки лучше воспользоваться помощью специалистов, то здесь вполне можно обойтись своими силами.

Скачать инструкцию по монтажу от производителя.

Перед установкой обязательно сделайте чертеж дома, на котором должны отображаться толщина все стен (несущих и межкомнатных), места нахождения коммуникаций, расположение окон и дверей.

Потом рассчитайте необходимое количество материалов, чтобы в процессе стройки всего хватило.

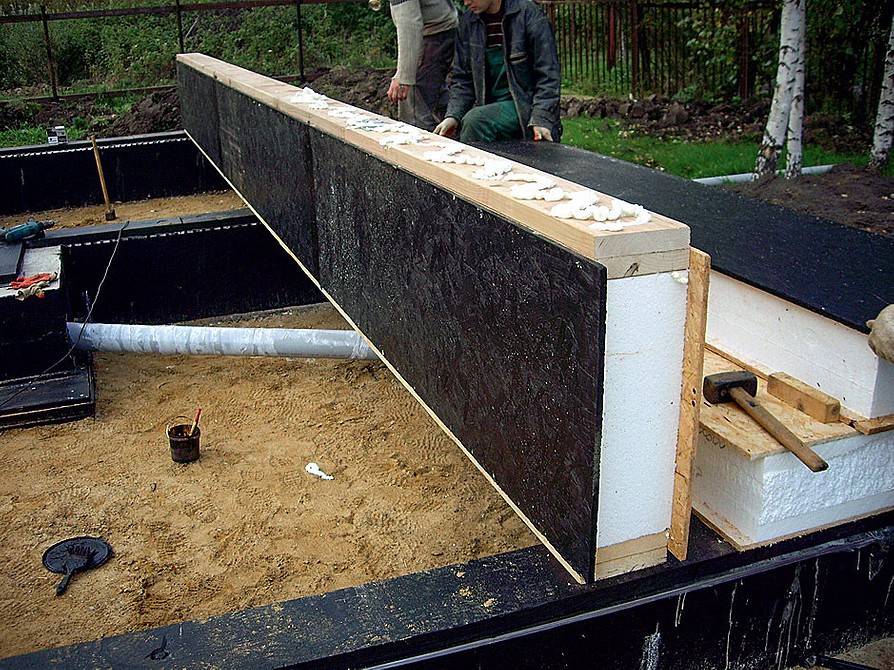

Процесс строительства дома из Sip-панелей

Порядок установки дома из сип-панелей:

1. Укладка на фундамент гидроизоляции (рубероид, битум), а сверху- обработанный антисептиком обвязочный брус.

2. На основание из бруса прикрепляются при помощи шурупов стартовые доски.

3. Начиная с углов, к стартовым доскам крепятся сип-панели. Они соединяются при помощи замковой конструкции и укрепляются шурупами.

4. Для герметичности стыки заполняются монтажной пеной: каждую панель обрабатывают перед соединением с торцов.

5. При строительстве дома на мелкозаглубленном фундаменте стартовые доски прикрепляются не к брусу, а к панелям. Вертикальные швы собираются аналогично горизонтальным, в результате чего получается дом без щелей и с отличной теплоизоляцией. Кроме того, панельный дом не даст усадки и не растрескается, как кирпичный или блочный дом.

6. Строительство из сип-панелей можно проводить в любое время года, так как здесь не требуется изготовление растворов.

7. На строительство крыши в таких домах следует обратить отдельное внимание. Здесь не нужно обустраивать обрешетку, тепло- и гидроизоляцию, так как сип-панель уже выполняет эти функции. Панели просто укладывают на балки, закрепляют кровельными саморезами, а сверху устанавливают металлочерепицу (или другие кровельные материалы), оставляя между ними небольшое расстояние для вентиляции.

8. Если вы строите небольшое здание, то стропила здесь могут и не понадобиться, так как эту функцию может выполнить встроенный в панели брус.

9. Конструкцию крыши и стен можно собрать на земле, а потом при помощи крана установит на свое место.

Отделка сип-панелями

В домах из сип-панелей идеально ровные стены, что облегчает отделку и значительно экономит средства на нее. Ведь здесь не требуется штукатурка, выравнивание стен и т.д. Поэтому рассмотрим варианты внешней и внутренней отделки каркасного дома.

Внутренняя отделка

Перед началом внутренней отделки sip-плит заделайте все стыки панелей малярной сеткой, отшлифуйте и отполируйте их.

Сразу решите, где расположатся все коммуникации и подготовьте все отверстия для них. В санузле все стыки на стенах необходимо обработать герметиком, пол покрыть им полностью, захватывая примерно 20 см стен от пола, чтобы в случае утечки воды не намокли материалы на стенах.

Отделочные материалы здесь можно использовать разнообразные. Стены желательно отделать гипсокартоном, чтобы повысить пожаростойкость стен.

Так как полы изначально не требуют выравнивания, то можно использовать любое покрытие (ламинат, паркет и т.д.). В санузле и на кухне желательно установить наливные полы для лучшей гидроизоляции.

Наружная отделка

Иногда дома из сип-панелей вообще ничем не отделывают. В принципе, они и так выглядят довольно неплохо, но лучше их чем-то защитить от влаги.

Чаще всего для внешней отделки используют:

1. Сайдинг – это тонкие пластиковые панели, имитирующий чаще всего древесину. Цвет панелей не выгорает на солнце, кроме того это отличная гидроизоляция. Цокольный сайдинг используют и для внутренней отделки, может имитировать дерево и натуральный камень.
2. Фасадная штукатурка – часто используемый вариант наружной отделки. Они придают особую красоту отделке и защищают от воздействия внешних факторов.
3. Металлопрофиль – прочен, долговечен, не ржавеет и легко устанавливается. Разнообразие цветов удовлетворит любой вкус, а небольшой вес не создаст дополнительную нагрузку.
4. Фиброцемент – экологически чистый материал. Надежная защита от природных факторов. Большой срок службы.
5. Клинкерная фасадная плитка – дорогой, но очень красивый и экологически чистый материал со сроком службы от 100 лет.
6. Фасадная плитка – дешевле предыдущего варианта. Изготавливается из бетона с добавками. Создает весьма похожую имитацию камня или кирпича.

Дома из сип-панелей становятся все популярнее, так как их строительство оказалось гораздо дешевле покупки квартиры.

Да и есть ли смысл в трате огромной суммы на покупку маленькой квартиры в душном городе, когда можно гораздо дешевле построить просторное жилье самостоятельно?

Видео: Отзыв о СИП-доме

Поделитесь если вам понравилось:

Похожие материалы

• Строительство бассейнов

• Что такое автоклавный бетон

• Как устроена двухскатная крыша дома. Стропила для двухскатной крыши

• Отделка кирпичного дома своими руками

• Ремонт: экономия на строительных материалах

• Особенности монтажа ПГП

• Как построить сухой подвал в доме

• Инструменты для каркасного строительства

• Строительство дома из соломы и глины

Монтаж СИП дома в Беларуси • Сборка дома за 3-4 недели • ГАРАНТИЯ • dpan.

by

Сегодня в Беларуси дома из СИП панелей являются замечательной альтернативой домам из кирпича, бетона и дерева. Процесс монтажа СИП дома довольно прост.

Компания «ТеплоСИП» производит панельно-каркасные, быстросборные и модульные дома (под маркой DОБРОПАН) полностью готовые к монтажу на фундамент.

Вы можете собрать дом самостоятельно, с помощью поэтапной инструкции, воспользоваться услугой ШЕФ-МОНТАЖ или заказать строительство энергоэффективного дома.

Чтобы построить панельно-каркасный дом своими руками, достаточно иметь большое желание, не так уж много денег, совсем чуть-чуть свободного времени и небольшой участок земли.

СБОРКА ДОМА ПО СИП ТЕХНОЛОГИИ

Фундамент для сборки дома из СИП панелей

При строительстве дома из СИП панелей фундамент может быть легким и малозаглубленным, свайно-ростверковым, столбчатым. Применимы фундаменты на винтовых сваях.

Бетонные работы требуются только на этапе сооружения фундамента. Стены ростверков изнутри не штукатурятся. Сварка не проводится. Штробление стен для прокладки труб и проводов не практикуется. Монтаж коммуникаций предельно прост, экономичен и не занимает много времени.

Начало сборки СИП панельных домов

Сборка здания на готовом фундаменте выполняется за 3-4 недели, все зависит от архитектурного решения.

Монтаж по технологии СИП производится в любое время года.

Быстрый и простой монтаж стеновых панелей достигается с помощью замков типа «паз-шип».

На первом этапе монтируются панели перекрытия пола. Перекрытие фундамента настилается из СИП и прикрепляется к фундаменту анкерами. Между перекрытием и фундаментом прокладывается гидроизоляция. По краю перекрытия закладывается обвязочный брус.

В качестве безопорных перекрытий пола используются стандартные СИП панели с размерами 2500*620*174 мм (или 224мм), при условии, что пролет будет не более пяти метров.

В отличие от панелей стен, панели пола дополнительно изолируются снизу гидрофобизирующей битумной мастикой. Все соединения панелей между собой запениваются и фиксируются саморезами.

Стены из СИП панелей

Для установки стеновых панелей к перекрытию пола саморезами крепится продольный брус толщиной 50 мм, служащий обвязочным контуром для стен. Правильность размещения обвязочного бруса выверяется с помощью шаблона. Все детали из материала растительного происхождения обязательно обрабатываются водоотталкивающими и противомикробными пропитками. Обвязка служит основанием для стен.

Возведение стен начинается с угла дома. Сначала по уровню выставляется первая панель, которая закрепляется  к нижнему обвязочному брусу. Затем последовательно устанавливаются на полу новые обвязочные брусья. Под прямым углом к первой панели устанавливается вторая, в которой предварительно запенивается соединение. Прочно соединенные угловые панели задают необходимую жесткость и позволяют избежать проблем с дальнейшей подгонкой плоских элементов конструкции.

Последующие панели соединяют между собой по принципу шип-паз. Так осуществляется сборка стен периметра первого этажа. Панели друг с другом скрепляются с помощью саморезов или специальных гвоздей. Эркерная конструкция собирается из специально раскроенных панелей, которые соединяются под непрямым углом.

После формирования периметра стен первого этажа, технологические пазы панелей сверху запениваются и в них помещаются обвязочные доски, аналогично тому, как это уже сделано в месте стыковки стен и перекрытия пола.

Внутреннее пространство дома разделено на жилые зоны межкомнатными перегородками, которые монтируются из панелей СИП одновременно с возведением периметра первого этажа. Технологический цикл при сборке последующих этажей повторяется.

Перекрытие второго этажа собирается по аналогии с перекрытием пола, с той лишь разницей, что опорой ему служат стены первого этажа. Перекрытие второго этажа крепится к стенам первого при помощи саморезов. Верхнее перекрытие выполняет не только свою непосредственную функцию, но и связывает между собой стены, придавая конструкции дополнительную жесткость. Стены второго этажа, как и стены мансарды, собираются аналогично стенам первого этажа.

Межэтажное перекрытие также может быть построено по технологии СИП или каркасным способом по балкам. СИП — прочнее и быстрее, каркас — дешевле и в нем легче скрыть инженерные коммуникации

КРЫША ПО ТЕХНОЛОГИИ СИП

На завершающем этапе сборки дома монтируется крыша. Строительство крыши может осуществляться  по одной из стандартных методик технологии СИП. Их особенность в том что, стропильная система здесь попросту не нужна. Панели обладают достаточной жесткостью для того, чтобы выдержать практически любую возможную нагрузку (например — снег).

Наиболее распространен метод, когда по периметру здания крепится мауэрлат — брус, служащий нижним основание для опоры поверхности крыши. Верхним основанием служит коньковый брус, закрепленный между фронтонами крыши, так же выполненными из панелей СИП. Панели укладывают снизу на мауэрлат, сверху на коньковую балку и крепят с помощью винтов. Между собой панели соединяются так же, как и стеновые. При устройстве вальмовой крыши, конструкция опорных балок выглядит иначе, но так же является технологически проработанной.

Крыша собранная из панелей СИП не требует дополнительной пароизоляции и утепления, это уже предусмотрено конструкцией самой панели СИП. Под крышей из панелей СИП всегда теплая мансарда. В качестве кровельного покрытия могут также использоваться любые известные кровельные материалы: гибкая черепица, металлочерепица, натуральная черепица – ограничений нет.

Основными инструментами строителя при возведении дома по технологии СИП являются дрель, шуруповерт, киянка, молоток и уровень. Расходные материалы — саморезы разных размеров и гвозди, монтажная пена и герметик.

ОКНА И ДВЕРИ

Установку окон и дверей выполняют так же, как и в любых других строениях, разница лишь в том, что проемы, подготовленные в заводских условиях, значительно упрощают и ускоряют проведение работ. Так как стены, выполненные по технологии СИП не подвержены усадке, окна и двери можно устанавливать по стандартной технологии с минимальными зазорами, герметизируя их монтажной пеной.

ВНЕШНЯЯ ОТДЕЛКА В ДОМАХ ИЗ СИП ПАНЕЛЕЙ

Вариантов внешней отделки существует великое множество. Собственно их набор ничем не отличается от набора известных вариантов при отделке традиционных стен из кирпича и бетона. Дом может быть обложен кирпичом, оштукатурен и окрашен, облицован сайдингом, натуральным камнем или плиткой под камень. Никаких ограничений по использованию отделочных материалов нет, что является еще одним огромным плюсом СИП панелей. То же самое и с внутренними стенами. Они представляют собой ровную вертикальную поверхность, подходящую для любой отделки. Их можно покрасить, оклеить обоями, облицевать досками или гипсокартоном.

При облицовке фасада панельного дома кирпичом стена из лицевого кирпича выкладывается на общей с панелями ленте фундамента. Между кладкой и панелями оставляется вентилируемое пространство (10 см). Для большей прочности панели и кирпичная кладка перевязываются соединениями из пятимиллиметровой проволоки. Снаружи лента фундамента может быть оштукатурена, облицована плиткой или камнем.

Обустройство санузлов. Деревянные поверхности плит не должны контактировать с водой, поэтому стены в кухне, ванной и туалетах необходимо облицевать керамикой. Причем предварительно панели необходимо обработать водоотталкивающими пропитками и зашпаклевать. Пол заливают песчано-цементной стяжкой и также облицовывают керамической плиткой либо другим водонепроницаемым материалом. Для этой цели могут быть использованы и современные самовыравнивающиеся заливные полы, так же обеспечивающие хорошую гидроизоляцию пола.

ИНЖЕНЕРНЫЕ КОММУНИКАЦИИ

Электропроводку, водопровод и канализацию можно прокладывать на любом этапе строительства, но предпочтительней по завершению сборки коробки дома. Особенность прокладки коммуникаций в доме из панелей СИП состоит в том, что все коммуникации являются внешними и легкодоступными. В случае необходимости коммуникации могут быть скрыты за «фальшстеной» из гипсокартона, над подвесным потолком, высота стен в 2,8 м это позволяет. Самый оправданный вариант – устройство коробов. Короба выполненные из OSB плиты скрывают коммуникации, но позволяют в случае необходимости осуществлять их ремонт без «глобальных разрушений». Если дом одноэтажный, то водопровод и канализация может быть проведена под полом.

В другом варианте могут быть предусмотрены специальные шахты, доступ к которым может быть получен без демонтажа всей стены. Технология СИП является очень гибкой в области устройства коммуникаций. Деревянные поверхности, которые соприкасаются с водопроводными и канализационными трубами, обязательно обрабатываются антисептическими и водоотталкивающими пропитками.

РЕКОМЕНДАЦИИ ПО ВНУТРЕННЕЙ ОТДЕЛКЕ

Конструкция стен позволяет реализовать любые традиционные и современные технологии отделки. Однако предпочтительнее использовать сухие процессы, без выполнения стяжек, ведения кладочных работ, применения штукатурки. Это сокращает сроки ввода дома в эксплуатацию. Поверх панельного пола настилаются чистовые покрытия любого типа. Стены и потолки могут не только окрашиваться, но и оклеиваться обоями, обшиваться доской.

Подготовка под окраску предполагает оклеивание стыков малярной лентой, шпаклевку и шлифование поверхностей. Выбор материалов и стилистика внешней отделки определяются заказчиком (сайдинг, плитка, доска-блокхаус, камень, штукатурка). Чаще всего предпочтение отдают водостойким шпаклевкам с последующим покрытием водостойкими красками на акриловой или алкидной основе.

Готовы обсудить проект будущего дома?

Наши сотрудники ответят на все интересующие Вас вопросы. Убедитесь в качестве наших услуг!

+375(33)399-13-44

ВОЗМОЖНО ВАС ЗАИНТЕРЕСУЕТ:

• КАК ПОСТРОИТЬ ДОМ ИЗ СИП ПАНЕЛЕЙ
• ЭНЕРГОЭФФЕКТИВНЫЙ ДОМ
• ПРОИЗВОДСТВО СИП ПАНЕЛЕЙ
• КАК ВЫБРАТЬ КАЧЕСТВЕННУЮ СИП ПАНЕЛЬ?

СИП-панели своими руками | RAY-CORE SIP®

• 1
• 2
• 3
• 4

• Интегрированные шпильки1
• Сияющий воздушный барьер2
• Простая в обращении предизолированная строительная панель3
• Суперизолирующая пенополиуретановая изоляция4



От жилых до коммерческих, никакая другая структурно-изолированная панель – система SIP не предлагает более удобный процесс «сделай сам» (сделай сам), чем RAYCORE. Благодаря сверхлегким панелям, стандартным методам возведения каркаса и простым инструкциям, если вы можете возвести стену или крышу, вы сможете справиться с самыми сложными проектами и использовать SIP-панели RAY-CORE ^® . Распечатайте копию Руководства по установке RAYCORE “Сделай сам”.

Это видео предназначено только для демонстрации. Для достижения наилучших результатов могут быть рекомендованы дополнительные шаги.



Где можно использовать панели RAY-CORE?

• Существующие конструкции
• Новое строительство
• Реконструкция
• Модернизация кровельных и стеновых систем
• Дополнения
• Панели для утепления стен подвала
• Напольные системы
• . .. и многое другое!



SIP-панели RAY-CORE

^® Изоляция из пенополиуретана

Эта специальная смесь пенополиуретана не только обеспечивает одни из самых высоких значений R*, но и имеет низкий показатель проницаемости, не удерживает и не пропускает влагу так что никаких проблем с конденсатом или плесенью и грибком. Это также обеспечивает герметичность конструкции. Кроме того, он обеспечивает все эти преимущества, сохраняя при этом стандарт огнестойкости класса 1. Класс 1 означает, что пена не поддерживает пламя. Гораздо, намного превосходя пенополистирол, стандарты контроля качества RAY-CORE не согласятся на меньшее.













RAYCORE использует проверенные методы каркаса

SIP-панели для кровельных работ. В этой системе используются традиционные проверенные строительные материалы: элементы из пихты Дугласа премиум-класса, современный пенополиуретан с закрытыми порами с высоким коэффициентом теплопередачи и пароизоляция из фольги. Эта блестящая панель в сочетании с материалами рабочей площадки; стропила для крыш, двойные верхние плиты, одинарные нижние плиты, перемычки, шпильки и триммеры для стен соответствуют всем местным стандартным строительным нормам. Узнайте больше о SIP-панелях RAYCORE для крыши или SIP-панелях для стен.



Можно ли строить с SIP-панелями RAY-CORE?

Несмотря на то, что потребуются некоторые базовые знания и опыт в области каркаса, если вы умеете использовать палки, вы можете использовать SIP-панели RAY-CORE ^® . Никакой специальной подготовки, специальных планов, дорогостоящей техники, специальных инструментов не требуется. SIP-панели RAY-CORE превосходят или соответствуют всем строительным нормам и считаются официальными органами стандартным каркасом. Используя стандартные размеры кадрирования, любые планы будут работать. Просмотрите нашу страницу “Как строить…”, чтобы узнать больше о каркасных конструкциях с использованием конструкционных изолированных стеновых панелей и изолированных кровельных панелей RAYCORE.



Очень доступно – как ваши панели могут быть бесплатными!

В среднем для дома площадью 1500 кв. футов использование стеновых панелей RAYCORE SIP будет стоить примерно на 1350,00 долларов больше, чем использование стержней, стекловолокна или целлюлозы. Эта небольшая инвестиция окупится менее чем за три года и сэкономит вам деньги на протяжении всей жизни. Из-за высоких R-значений и герметичности конструкции ваша система HVAC будет уменьшена в размерах и связанных с этим затратах, возможно, на целых 1/2, а экономия может даже сделать стоимость ваших панелей БЕСПЛАТНОЙ! Узнать больше



* R означает сопротивление тепловому потоку. Чем выше значение R, тем больше мощность изоляции. См. спецификацию RAYCORE SIP Panel или информационный бюллетень https://raycore.com/technical-data-raycore-sips

R23 – DIY Easy SIP

1.      DIY EASY SIP  представляют собой изоляционные панели из пенополистирола с прорезями для каркаса на расстоянии 16” или 24” по центру, которые вы встраиваете в стандартные стены для создания нестандартных каркасных суперизолированных секций стены. прямо на рабочем месте,   всего за несколько минут!

2.       Они имеют ширину 4 фута и соответствуют высоте стены, которую вы строите. Панели шириной 4 фута соединяются вместе для предварительной изоляции каждой секции стены, обрамляемой на стройплощадке. Например, если вы строите секцию стены длиной 16 футов, вам понадобятся 4 панели DIY EASY SIP  .

3.      В дополнение к заполнению пространств между стойками пенопластом DIY EASY SIP добавьте слой пены толщиной 1,75–2 дюйма между стойками и обшивкой, разделив их, чтобы создать непрерывный тепловой разрыв.

4.     Самодельные EASY SIP оставляют внутреннюю поверхность стены открытой. В открытом пенопласте есть вертикальные (по обеим сторонам каждой стойки) и горизонтальные (на стандартной высоте розетки и выключателя) каналы, которые отрываются. Их размер соответствует стандартному корпусу устройства. Вы даже можете положить пену обратно после того, как протянули провод, чтобы восстановить значение R.

**      Новая запись – R16/TE-R32 (предварительная обшивка) – для крошечных домов и других конструкций – 2×3 – 4 дюйма толщиной DIY EASY SIP панели возводят стены толщиной 2×4. $84,99 – 8 футов в высоту / 94,99 доллара – 9 футов в высоту. Всего около $2,20 за квадратный фут!
5.        R-23/TE-R46 (предварительная обшивка) для панелей DIY EASY SIP толщиной 2×4 – 5 дюймов построить стену толщиной 2×6. 89,99 долларов США – высота 8 футов / 99,99 долларов США – высота 9 футов. Всего около 2,50 долларов США за квадратный фут!

6.       R-29/TE-R58 (предварительная обшивка) для панелей толщиной 2×6–6¾” из SIP-панелей DIY EASY построить стену толщиной 2×8. 109,99 долларов США – высота 8 футов / 119,99 долларов США – высота 9 футов. Всего около 3 долларов США за квадратный фут!

7.       Чтобы повысить квалификацию LEED, у нас есть местное производство, поэтому стоимость доставки до места работы очень низкая.



Мы хотели бы помочь вам использовать нашу сверхдешевую систему зеленого строительства DIY EASY SIP Build-in-Place со структурно-изолированными панелями, чтобы «озеленить» ваш проект и получить до 5 кредитов LEED, ведущий к ЗОЛОТОМУ статусу.

DIY EASY SIP — это РЕВОЛЮЦИОННЫЙ новый способ СУПЕРИЗОЛЯЦИИ традиционных каркасных домов. Он экологичный, экономичный и очень простой в использовании. Просто приклейте раму и откиньте, как вы всегда делали, но в то же время суперизолируйте всего за один ПРОСТОЙ шаг!

DIY EASY SIP — это панели EPS™ шириной 4 фута, ЗАЯВЛЕННЫЕ НА ПАТЕНТ. Они имеют точно прорезанные каналы для стоек и верхних/нижних пластин и бывают двух толщин:

• 6¾” для стен 2×6”
• 5” для стен 2×4”

Вот как они работают:

1. Простота установки панелей EASY SIP «сделай сам» на внешнюю сторону стены с каркасом из палочек.

2. Заклейте стену.

3. Поддержите стену для изоляции INSTANT R-24!

4. Вытащите предварительно нарезанный пенопласт на открытой внутренней поверхности стены для крепления, электропроводки и сантехники.


Готово. Это ПРОСТО!

Like ICF для дерева
Вы можете использовать DIY EASY SIP в качестве формы для возведения стен!

DIY EASY SIP имеют 100% квадратную форму и направляются с допуском 1/16 дюйма. Подобно тому, как изоляционные бетонные формы (ICF) предназначены для бетона, DIY EASY SIP предназначен для стен с деревянным каркасом: это ПРИСОЕДИНИТЕЛЬ ДЛЯ СТЕННОГО СТРОИТЕЛЬСТВА и несъемная ЗЕЛЕНАЯ ИЗОЛЯЦИЯ в одном флаконе!

Подумайте об этом: ваша изоляция действует как штамп или шаблон для строительства стен. Соберите вместе столько панелей DIY EASY SIP, сколько вам нужно, вставьте шпильки, а затем прибейте их к верхней и нижней пластинам. Когда вы соедините стену, просто застелите ее и держите! Неудивительно, что DIY EASY SIP — 9 0215 изменение способа строительства домов .

DIY EASY SIP имеет точно вырезанные углубления для пластин и шпилек в центре 16 дюймов и может быть высотой 8, 9, 10 футов или на заказ. Как и ICF, панели DIY EASY SIP образуют ТЕРМИЧЕСКИЙ РАЗРЫВ 1¾” между каркасом и внешней облицовкой.

DIY EASY SIP Панели 2×6 имеют толщину целых 6¾ дюйма — НА 23 % БОЛЬШЕ ИЗОЛЯЦИОННОЙ МОЩНОСТИ, чем стандартные сборные дома из конструкционно-изолированных панелей (SIP) за ПОЛОВИНУ ЦЕНЫ!

EASYAS 1, 2, 3!

Сверхнизкая стоимость. Зеленый. ЛЕГКО установить. Местные источники. Почему бы вам не выбрать DIY EASY SIP??

Вот весь процесс, от начала до конца:

Шаг 1 – Закажите DIY EASY SIP панели

Закажите панели шириной 4 фута, необходимые для стен 2×6” или 2×4” в 8, 9, 10-футовая или нестандартная высота. Благодаря нашей сети производителей пенополистирола, охватывающей всю Северную Америку, они изготавливаются на заказ рядом с вами и доставляются напрямую, что еще больше повышает экологичность вашей сборки и снижает транспортные расходы.

Поскольку самодельные EASY SIP изготовлены из прочного и жесткого EPS™, они также ПРОЧНЫЕ, СУПЕРЛЕГКИЕ и ПРОСТЫЕ В ОБРАЩЕНИИ. Не забудьте заказать пенопласт EASY SHEETS толщиной 1¾” для изоляции коллекторов, триммеров, шпилек и другой твердой древесины для непрерывного терморазрыва. Сделай сам EASY SIP для очень плотной оболочки здания!

Шаг 2. Установка EZ SIPS

Поскольку самодельные EASY SIP точно проложены между стойками и верхней и нижней пластинами, они надеваются прямо на стандартную стену из стоек. Просто покройте сверху и встаньте на стену. DIY EASY SIP имеют полную толщину 6¾ дюйма, создавая 1¾-дюймовый ТЕРМИЧЕСКИЙ РАЗРЫВ, отделяющий каркас от внешней обшивки.

Если вам нужно вырезать окно, просто проведите мелом. Разрежьте панели с помощью циркулярной пилы, ручной пилы или горячего ножа, а затем используйте удобные листы EASY SHEETS толщиной 1 ¾” для покрытия коллекторов, центральных стоек и любой другой твердой древесины. EZ SIPS — это EZ!

Шаг 3.

Прокладка электропроводки и сантехники

ТОРГОВЛЯ ЛЮБИТ СДЕЛАТЬ СДЕЛАТЬ ЛЕГКО! Это потому, что они делают установку проводки, сантехники и крепления SNAP! Вы найдете ОТРЫВНЫЕ КАНАЛЫ шириной 2 дюйма, идущие по обеим сторонам каждой стойки, два горизонтальных канала шириной 3 дюйма поперек панели на высоте розетки 14 дюймов и еще два на высоте переключателя 48 дюймов. Они достаточно глубоки, чтобы вместить стандартные распределительные коробки.

ЧЕМ ЗАНИМАЮТСЯ ТРЕЙДЫ? Просто отрежьте ВРУЧНУЮ предварительно нарезанную твердую жесткую полосу EPS™, если это необходимо для проводки, сантехники и крепления. Замените пену, используя распылительную пену в качестве клея, И ГОТОВО! Вы только что уложили СУПЕРЭФФЕКТИВНУЮ изоляцию EPS в свои стены!

Каждый строитель любит строить по-своему. С DIY EASY SIP вы получаете ПРЕВОСХОДНУЮ ТЕПЛОВУЮ ЗАЩИТУ, не меняя способ рамы!

Вот чем отличаются панели DIY EASY SIP от конкурентов:

Обычный SIP
Обычные структурно-изолированные панели (SIPS) представляют собой сэндвич из ориентированно-стружечной плиты (OSB) и пенопласта. Целые стены изготавливаются заранее, с прорезанными отверстиями и доставляются на место работы. Затем они устанавливаются с помощью крана и соединяются вместе. Заводские системы SIPS обычно стоят от 7 до 9 долларов.0,00 за квадратный фут стены. С ними трудно иметь дело субпромышленникам, так как они должны протягивать провода через углубления, зарытые глубоко в пену, и прорезать отверстия в OSB. А поскольку вам нужно обшить стены и/или построить сантехнику, у вас будет больше работы и больше материала.

Помимо хлопот с ловлей проволоки (и прорезанием отверстий), обычные SIPS великолепны, если вы не возражаете платить дополнительно за свои стены, за инженерные расходы, за аренду крана и часто за доставку на дальние расстояния. Также до тех пор, пока ваш фундамент идеально ровный и ровный. Если настил пола немного отклоняется от уровня, панели не будут правильно выровнены друг с другом, что потребует шлифовки цемента или грязной модификации панелей на месте.

DIY EASY SIP
DIY EASY SIP представляют собой жесткие пенопластовые панели размером 6¾ дюйма x 4 фута высотой стены, изготовленные из точно проложенного вспененного полистирола EPS Insulation™. EPS — это жесткая, прочная, нетоксичная пена с закрытыми порами. Он не пропускает воздух или влагу. Из-за этого R-ЗНАЧЕНИЕ DIY EASY SIP ПОВЫШАЕТСЯ по мере увеличения перепада температур. Рейтинг DIY EASY SIP R-25 при 75F (24C) увеличивается до R-33 при 9F (-13C). Получите еще больше тепловой эффективности с нашей оберткой Rainskin Aluminized House Envelope . Используя тот же расчет, стена R-25 DIY EASY SIP становится стеной R-29.при 75F, поднимаясь до R-37 при 9F (дождевая кожа протестирована и превосходит обертывания Major Brand House по всем фронтам, она также подходит как для внешнего солнечного барьера, так и для внутреннего теплового излучающего барьера. Оберните всю оболочку и получите максимальную тепловую защиту !

Сделай сам EASY SIP ЛЕГКО установить, не выделяет газ, предотвращает конвекцию, а при запенивании шва между панелями из баллончика с монтажной пеной они образуют практически герметичную оболочку здания. открытые, со съемными заменяемыми поверхностными каналами для проводки и сантехники. Стены из самодельных EASY SIP стоят  9 0215 От 3,50 до 5,50 долларов США за квадратный фут ВСЕГО (в зависимости от стоимости материалов в вашем регионе)! На всю стену! Это шпильки, пластины, OSB, Rainskin и панели DIY EASY SIP!

Стекловолокно
Стекловолокно — самый дешевый изоляционный материал. На это есть причина. По мере увеличения перепада температур — это разница между внешней и внутренней температурой — значение R стекловолокна уменьшается. Это связано с тем, что конвекция заставляет воздух циркулировать между горячими и холодными поверхностями внутри полости стены. Войлочная изоляция также может со временем проседать, оставляя части стены неизолированными.

Это вещи, которые не учитываются в рейтингах R-value. Среда испытаний R-значения – постоянная 75F (24C) без перепада давления, вызванного ни ветром, ни HVAC. Поскольку стекловолокно проницаемо, оно допускает конвекцию. Огромные объемы воздуха движутся очень медленно внутри волокон. И если строительные нормы требуют, чтобы вы полностью изолировали войлочные доски пластиком, это может вызвать конденсацию и гниение. Стена с изоляцией из стекловолокна с рейтингом R-21 при 75F (24C) может снизиться до R-12 при 9F (-13C).

Напыляемая пена
Напыляемая пена с закрытыми ячейками — формальдегид мочевины или изоцианаты, такие как полиуретан — отлично изолирует дом, если она нанесена правильно, но она не создает ТЕРМИЧЕСКИЙ РАЗРЫВ, который делают DIY EASY SIP. Это изоляция с закрытыми порами. , что означает, что он не допускает передачи влаги или воды. Газы из пены токсичны; производители рекомендуют никому не входить в дом в течение 24 часов после распыления. Те, кто наносит пену, должны носить комбинезоны и противогазы. Если пена смешана неправильно, на ее высыхание могут уйти месяцы или годы, в течение которых она продолжает выделять газ.

Монтажная пена стоит недешево. Это будет стоить вам от 5 до 8 долларов за квадратный фут, чтобы получить 25 рандов, и это грязно. Он имеет тенденцию закапывать провода и сантехнику, что затрудняет внесение каких-либо изменений. Тем не менее, при правильном применении он отлично справляется с изоляцией.

ICF
Стены из изолированного бетона (ICF) состоят из двух слоев пенопластовых плит, между которыми заливается бетон. ICF устраняет необходимость в традиционных бетонных формах и отлично подходит для подвалов. Верхние стены тоже можно строить из МКФ, и они очень хорошо изолируют. Стоимость квадратного фута колеблется от 7,50 до 12,00 долларов США, в зависимости от толщины и материалов. Хотя толстые стены хорошо изолируют, они занимают место, которое в противном случае было бы пригодным для жизни. При заливке бетона толщиной не менее 4 дюймов и пенопластовой плите толщиной 2 дюйма с обеих сторон вы смотрите на стену толщиной от минимум 8 дюймов до значительно более 12 дюймов. В доме площадью 2200 квадратных футов это может означать потерю от 250 до 500 квадратных футов внутреннего пространства.

Где ICF сияет, так это в строительстве фундаментных стен. А поскольку EZ SIPS обеспечивает тепловой барьер толщиной 1¾ дюйма между каркасной стеной и облицовкой, строители могут планировать выравнивание пены DIY EASY SIP заподлицо с пеной ICF на фундаменте для действительно неприступной оболочки здания.

Когда вы видите DIY EASY SIP в действии, вопросы решаются сами собой. Но чтобы убедиться, что все предельно ясно, мы ответили на вопросы, которые мы слышим чаще всего:

Проходят ли EASY SIPS между стойками? Каковы их размеры?
DIY EASY SIP-панели имеют ширину 4 фута. Они имеют точно прорезанные углубления для шпилек на 16-дюймовых центрах, а также для верхней и нижней пластин. Они скользят ВНИЗ В ваши стены, образуя фланец 1 ¾ дюйма между каркасом стены и внешней обшивкой. Сделай сам EASY SIP бывают 8 футов, 9 футов, 10 футов и нестандартной высоты, ширины и расстояния между стойками. Они также бывают двух толщин: 6¾” для стен 2×6” и 5” для стен 2×4.

Насколько легко использовать EASY SIP для дополнительных сделок?
Установка электрики и сантехники очень проста. Торги **LOVE** EZ SIPS! Шпильки и пластины входят в точно вырезанные углубления. На внутренней стороне стены видны шпильки и пластины, выступающие на ½ дюйма из пенополистирола, оставляя место для угловой подложки из гипсокартона. По обеим сторонам каждой шпильки в пенопласте есть вырезы. Вытащите эти 2-дюймовые пенопластовые каналы ВРУЧНУЮ, и вы получите углубление для проводки, сантехники и крепления. Имеются также два 3-дюймовых горизонтальных выреза на высоте розетки 14 дюймов и два на высоте выключателя 48 дюймов. Вытащите эти пенопластовые каналы, и у вас останется место для распределительных коробок. Замените пенопластовые блоки на баллончик с пенопластом, и все готово. ЛЕГКИЙ!

Являются ли «DIY EASY SIP» «зелеными»?
Сделай сам EASY SIP является продуктом экологичного строительства по нескольким причинам:

1. EPS SIPS SUPER-INSULATE до R-25+, что значительно снижает потребность в нагреве и охлаждении. Это экономит затраты на электроэнергию и сокращает выбросы парниковых газов.

   Мы говорим «R-25+» не просто так: поскольку пена EZ SIPS с закрытыми порами не пропускает воздух или влагу, R-VALUE ПОДНИМАЕТСЯ по мере увеличения перепада температур. Таким образом, рейтинг DIY EASY SIP от R-25 при 75F (24C) увеличивается до R-33 при 9. F (-13С)!

2. DIY EASY SIP изготовлены из пенополистирола (EPS), НЕТОКСИЧНОГО и инертного материала. EPS не содержит CFC или HCFC на любом этапе своего жизненного цикла. Он имеет закрытоячеистую структуру и не имеет пищевой ценности, поэтому в нем не могут размножаться микроорганизмы.
3. EPS можно перерабатывать непосредственно в новые строительные материалы или сжигать для производства тепла или электричества.
4. Благодаря нашей сети производителей пенополистирола, охватывающей всю Северную Америку, самодельные EASY SIP изготавливаются рядом с вашей сборкой. Они доставляются напрямую, что снижает расход топлива и транспортные расходы.

Имеют ли DIY EASY SIP какие-либо структурные преимущества?
Жесткие пенополистирольные плиты DIY EASY SIP укрепляют каждую стойку, придавая стене огромную прочность на сжатие и сдвиг. Сделай сам EASY SIP сертифицирован на двукратную СТАНДАРТНУЮ ПРОЧНОСТЬ СТЕНЫ. См. результаты испытаний на выдергивание и сдвиг

Огнестойкие ли EASY SIP?
EZ SIPS соответствуют всем нормам пожарной безопасности Северной Америки.
