Инструкция по монтажу стенового профнастила

Прочность и долговечность профилированных стальных листов, а также простота, скорость их монтажа и сравнительно небольшая стоимость позволяют интенсивно использовать профнастил как стеновой строительный материал. Стеновой профнастил применяется, в основном, при строительстве утеплённых фасадов зданий, при изготовлении сэндвич-панелей и при возведении различных ограждений.

Стеновой вариант профнастила имеет низкую или среднюю высоту профиля, например, профнастил марок С-13 (типы А и Б, двух видов каждый), С-25 (двух видов), С-44. Рассмотрим, как происходит обшивка стен профлистом при строительстве утеплённого фасада здания.

Возможны три варианта облицовки стен профлистом:

  • первый вариант предусматривает утепление уже построенной стены,
  • во втором варианте профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции,
  • в третьем варианте профлист выполняет функции стены.

Вариант утепления уже построенной стены.

При утеплении фасада профлистом к несущей стене крепятся кронштейны. После установки кронштейнов производят монтаж плит утеплителя. Крепление плит утеплителя к основанию производится полиамидными дюбелями тарельчатого типа. Для защиты утеплителя от ветра применяется ветровлагозащитная пленка. Далее к кронштейнам крепят вертикальные П-образные направляющие, крепление производят при помощи заклепок. С помощью направляющих выполняют выравнивание стены. Между направляющими и ветрозащитной плёнкой создаётся воздушный зазор. К вертикальным направляющим крепятся горизонтальные П-образные профили с шагом, необходимым для надежного крепления профлиста. Стеновой профлист закрепляют самонарезающими шурупами с уплотнительными прокладками.

Вариант, когда профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции:

Рассмотрим вариант утеплённой панели, когда в качестве внутренней и внешней облицовки применяются листы стенового профнастила . Прежде чем начать монтаж панелей, выполняется горизонтальная гидроизоляция фундамента, обычно это рубероид, уложенный в 2 слоя. Нижний направляющий профиль крепят к фундаменту универсальными анкерными шурупами. Стойки устанавливают вертикально в нижний направляющий профиль и закрепляются. Таким образом из направляющих и стоечных термопрофилей собирается каркас панели.

Пароизоляционная пленка монтируется горизонтальными слоями с закреплением её на внутреннюю сторону панели саморезами с потайной головкой. Утеплитель укладывается в каркас из термопрофилей. Дополнительное крепление утеплителя к стойкам панелей не предусматривается, утеплитель держится за счет своих упругих свойств, от проседания фиксируется перемычками панели. Ветрозащитную мембрану крепят к стеновой панели горизонтальными полосами снизу вверх с вертикальными и горизонтальными нахлёстами.

Поверх пленки, прижимая её к стеновой панели, монтируется шляпный профиль, закрепляясь к стойкам панели саморезными болтами. Монтаж профлиста на стену осуществляется самосверлящими болтами с уплотнительной прокладкой через одну волну в нижний прогиб. Вертикальные стыки профлистов закрепляются заклепками. Обрамление оконных проёмов выполняется наружными уголками, верхним отливом, водоотливом оконным – комплектующими  элементами из окрашенной оцинкованной стали. В углах здания устанавливаются наружными уголки, закрывающие стык профлистов. Комплектующие элементы придают стене законченный внешний вид.

Вариант, не требующий утепления: профлист выполняет функции стены

В случае, когда здание не требует утепления, профлист выступает в качестве стены, защищающей внутреннее пространство от ветра и осадков. В данном случае профлист крепится к стеновым ригелям каркаса самосверлящими болтами с уплотнительной прокладкой. Крепление профнастила к стене производится через одну волну в нижний прогиб, стыки профлистов скрепляются заклепками с шагом 300 мм.

Транспортировка, погрузка и выгрузка

Для того чтобы продукция была доставлена без повреждений, наши специалисты соблюдают следующие требования по транспортировке:

  • погрузка осуществляется на ровное основание кузова. Длина кузова не превышает длину коробок с продукцией;
  • во время транспортировки обеспечивается защита продукции от перемещения и механического повреждения;
  • скорость транспортного средства не превышает 80 км/ч. Движение автотранспорта производится без резких разгонов и торможений.

Требования по погрузке и выгрузке продукции:

  • погрузка и выгрузка коробок с продукцией осуществляется при помощи специальной подъёмной техники с мягкими стропами. При длине коробок более 5 метров применяются траверсы;
  • при ручной выгрузке листы поднимают и переносят аккуратно, в вертикальном положении. Не допускаются перегибы листов.

Цена обшивки стен профлистом

Точная цена монтажа стенового профнастила определяется после осмотра здания и зависит от объема и сложности работ.  Проконсультироваться со специалистами по поводу стоимости обшивки стен профлистом Вы можете по телефону 8 800 100 20 11 или воспользовавшись формой обратной связи.

  • Инструкция по монтажу фасадных кассет
  • Инструкция по монтажу металлического сайдинга и фасадной панели
  • Инструкция по монтажу термопрофиля
  • Инструкция по монтажу кровельного профнастила.
  • Инструкция по монтажу забора из профнастила.

Инструкция по монтажу профнастила

Кровля из профнастила.

Монтаж профнастила в качестве кровельного покрытия не сложен, и имеет сходство с правилами монтажа металлочерепицы. Но есть некоторые нюансы, на которые стоит обязательно обратить внимание.

1. Монтаж гидроизоляции.

В кровельных системах предусмотрено создание вентиляционных зазоров и установка гидроизоляционной пленки для удаления как внутренней влаги, так и наружной, проникшей под кровлю из атмосферы, что обеспечивает долгий срок службы кровли и всего здания. Благодаря вентиляции профнастил не будет нагреваться со стороны здания, и снег, лежащий на крыше, будет равномерно таять на солнце.
Гидроизоляционную пленку укладывают горизонтально, от карниза к коньку с нахлёстом 100 — 150 ммм и провисом пленки между стропилами около 20 мм, затем герметично соединяют внахлест с проклейкой стыков клейкой лентой.

Для проветривания подкровельного пространства между плёнкой и обрешёткой нужно оставлять вентиляционный зазор 40 — 50 мм. Для беспрепятственного прохода воздушного потока через конёк гидроизоляционная плёнка должна не доходить до конька 40 — 50 мм (Рис. 2), а между коньком и уплотнителем конька необходимо оставить зазор «К».

2. Обрешетка и монтаж профнастила.

По стропилам на уложенный гидроизоляционный материал прибиваются стропильные планки толщиной 40 — 50 мм, а к ним — антисептированные доски обрешетки (рис.3).

Особенности укладки профнастила в зависимости от угла наклона кровли показаны в таблице 1.

Используйте прокрутку ←|→

Таблица 1

Крепление профнастила к обрешетке желательно производить в нижней части гофры Количество саморезов 5 — 7 штук на квадратный метр. Наиболее целесообразно кровлю из профнастила применять в зданиях с длиной ската до 12 м. Если по скату укладываются несколько листов, то горизонтальный нахлест принимается в зависимости от угла наклона кровли (табл. 2).

Таблица 2

Используйте прокрутку ←|→

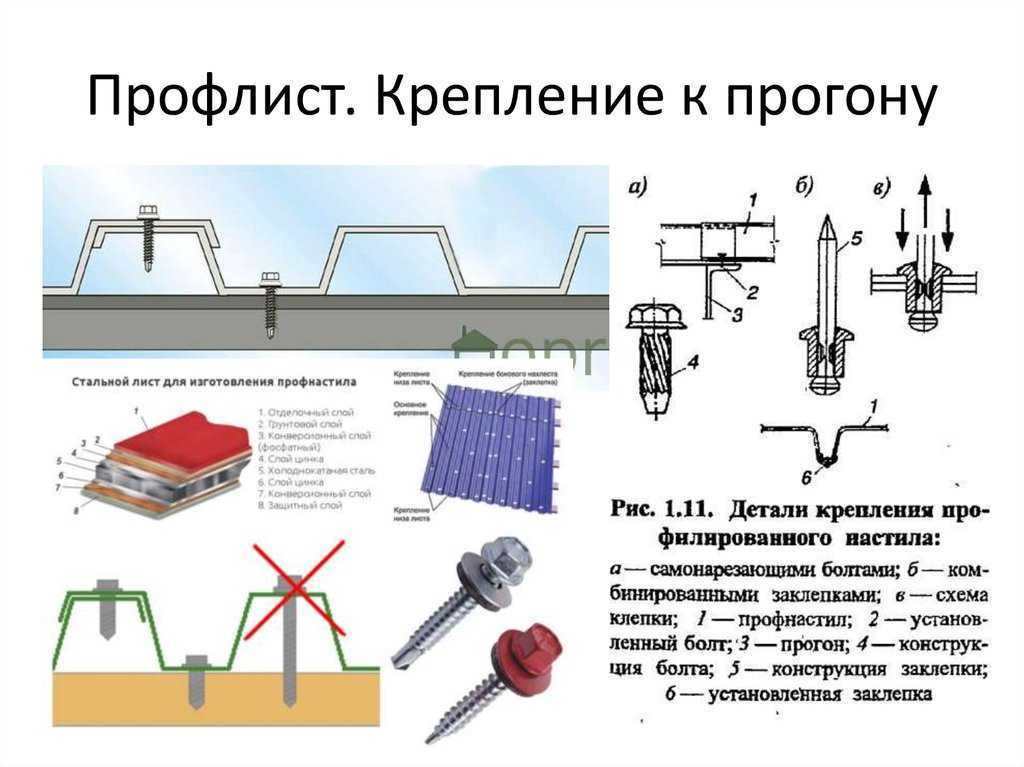

3. Крепление профнастила

Крепление профнастила между собой и к обрешетке следует выполнять самонарезающими винтами с цинковым покрытием и с уплотнительной шайбой из неопреновой резины. Для крепления профнастила к обрешетке в нижнюю гофру используются саморезы 4,8 —28…40. При монтаже конька крепление его необходимо производить через верхнюю гофру, тогда длина самореза подбирается исходя из высоты профиля.

4. Оформление фронтонного среза.

Крепление «ветровой» планки осуществляется саморезами с шагом 200 — 300 мм с поперечным нахлёстом между планками 100 — 150 мм.

5. Оформление продольного и поперечного примыкания ската к стене.

6. Оформление конька

Коньковый элемент начинают укладывать со стороны противоположной преобладанию ветров и дождей. Коньковые элементы укладываются с нахлёстом 100 — 200 мм и крепятся саморезами в верхнюю гофру. Длина саморезов определяется а зависимости от высоты профнастила. Шаг крепления 200 — 300 мм.

При небольших углах наклона кровли целесообразно применение на коньке уплотнительной прокладки, чтобы не попадала вода под конёк при косом дожде и сильном ветре. При установке уплотнительной прокладки необходимо оставлять вентиляционный зазор между коньком и уплотнительной прокладкой (Рис. 10).

После окончания монтажа кровля должна быть тщательно осмотрена, на ней не должно остаться никаких посторонних предметов, а также металлической стружки или стальных обрезков.

Забор из профнастила.

На подготовленном участке бурится отверстие (направление), после чего столб 60х60х2 мм с крышкой вбивается в грунт на глубину от 1,0 м до 1,5 м (в зависимости от высоты забора). Столбы устанавливаются на расстоянии 2,0 -3,0 м. друг от друга.

Профильная труба 40х20х2 мм (лаги) горизонтально приваривается электросваркой к столбам, в два, три или четыре ряда. На полученный каркас из столбов и поперечных лаг крепится профнастил оцинкованными или цветными саморезами под металл.

Рекомендуем:

  • Производство профнастила
  • Стоимость снегозадержателей на крышу из профнастила
  • Цены на доборные элементы для кровли из профнастила

Монтаж кровельных листов | Rhino Steel Cladding

Установка кровельных листов | Стальная облицовка носорога

Наше руководство по подгонке и установке кровельного листа и листа для облицовки стен содержит пошаговые инструкции о том, как легко установить коробчатый профиль, гофрированные листы, кровельные листы с эффектом черепицы или листы для облицовки стен.

КРОВЕЛЬНЫЙ ЛИСТ РУКОВОДСТВО ПО УСТАНОВКЕ
  1. При креплении деревянных балок или стальных прогонов при подготовке к установке коробчатый профиль или гофрированный кровельные листы толщиной 0,55 мм, мы рекомендуем использовать центры не более 1200 мм, а для листов толщиной 0,7 мм не более 1800 мм. Для кровельных листов с эффектом черепицы толщиной 0,55 мм мы рекомендуем использовать центры 300 мм, 600 мм или 900 мм.
  2. Укладывайте листы слева направо, перекрывая только один профиль. Не перекрывайте более одного, так как вы потеряете ширину покрытия. Примечание! Если кровельные листы необходимо обрезать по размеру, используйте электронный режущий инструмент, например, высечные ножницы, чтобы сохранить оцинкованное уплотнение.
  3. При перекрытии коробчатого профиля и гофрированных листов в продольном направлении обеспечьте нахлест не менее 153 мм (6 дюймов), для листов с эффектом плитки допускайте нахлест не менее одной плитки (300 мм) и работайте от карниза до конька. Убедитесь, что у вас есть прогон или палочка в месте нахлеста.
    4. Листы
  4. должны быть уложены внахлест с защитной опорной кромкой на дне, чтобы обеспечить дополнительную устойчивость и предотвратить попадание воды обратно в крышу.
  5. Ввинчивайте крепежные элементы через ложбину (плоскую часть) коробчатого профиля или листов с эффектом плитки или через верхний изгиб гофрированного листа на каждом прогоне до тех пор, пока шайба слегка не выпячится. НЕ перетягивайте! Крепления для дерева, легкой стали, тяжелой стали и бетона являются саморезами, однако при сверлении через тяжелую сталь рекомендуется сначала просверлить небольшое направляющее отверстие.
  6. Крепления стежками можно использовать для соединения листов внахлест, также можно использовать бутиловую герметизирующую ленту или силикон для закрепления нахлеста.
  7. Если у вас крыша с верхушкой, на коньке здания используются коньковые накладки, чтобы закрыть концы листов и предотвратить утечку воды в верхней части здания. Крепления стежками используются для крепления крышки к листам.
  8. Накладки из дощатых досок можно использовать на торцах фронтона вершинной крыши или вокруг трех сторон односкатной крыши, чтобы загерметизировать кровельные листы и придать аккуратный вид, а также предотвратить поднятие листов сильным ветром. Крепления стежками используются для крепления накладок к листам.
    9. Пенопластовые наполнители
  9. можно использовать на коньке и карнизах, чтобы предотвратить попадание паразитов в подкровельное пространство и предотвратить протечки воды и сквозняки.
ОБЛИЦОВОЧНЫЙ ЛИСТ РУКОВОДСТВО ПО УСТАНОВКЕ
  1. При монтаже кровельных листов и облицовки стен сначала установите кровельные листы.
  2. Гидроизоляционные отливы можно использовать на основании здания, чтобы обеспечить направляющую для облицовки стен. Установите капельницу на нижние прогоны и используйте спиртовой уровень, чтобы убедиться, что линии проходят абсолютно прямо.
  3. Работайте слева направо, подгоняя облицовочные листы, укладывая листы на капельницу, чтобы убедиться, что они абсолютно прямые. Примечание! Если необходимо обрезать облицовку, используйте электронный режущий инструмент, например, высечные ножницы, чтобы сохранить оцинкованное уплотнение.
  4. Вверните крепежные детали через вершину коробчатого профиля листов (участок, обращенный внутрь здания) или через внутренний изгиб гофрированного листа
    на каждом прогоне до тех пор, пока шайба слегка не выпячится. НЕ перетягивайте! Крепления для дерева, легкой стали, тяжелой стали и бетона являются саморезами, однако при сверлении через тяжелую сталь рекомендуется сначала просверлить небольшое направляющее отверстие.
  5. Угловые планки можно использовать на углах здания для герметизации листов облицовки и придания аккуратной отделки. Крепления стежками используются для крепления накладок к листам.
