Монтаж линеарных панелей

Линеарные панели хорошо зарекомендовали себя во многих странах мира. Их применяют в отделке как объектах жилого сектора, так и в качестве облицовочного покрытия крупных строений, таких как торговые, спортивные и развлекательные комплексы. На то есть убедительные основания, ведь кроме отличных эстетичных характеристик, линеарные панели обладают практичностью и универсальностью, позволяя проводить облицовку горизонтальных, вертикальных, а также наклонных поверхностей.

Существует два способа монтажа панелей на систему вентилируемого фасада. В зависимости от того, будет ли крепления видимыми или скрытыми, процесс установки будет отличается. Вне зависимости от выбранного типа крепежа, монтаж выполняется на подсистему из вертикальных направляющих.

В случае с видимым креплением процесс установки облицовочных панелей является менее сложным, так как используются панели с более простым профилем. Так края смежных панелей накладываются друг на друга, а затем фиксируются видимыми снаружи заклепками. Во избежание попадания жидкости внутрь системы, края панелей накладываются таким образом, чтобы верхняя панель накладывалась на нижнюю.
Второй способ, соответственно, более сложный, но при этом эстетика внешнего вида на порядок выше, что стоит такого результата. Для этого способа используются панели с отличным профилем, который имеет отгибы, заходящие друг на друга при монтаже. В качестве крепления используются элементы зацепки, заклепки которых который каждый раз прикрываются следующей по порядку линеарной панелью, образовывая минимальные зазоры между ними.
Зазоры в последующем можно закрыть различными декоративными элементами. Установка линеарных панелей может происходить в любое время года, что является удобным фактором беспрепятственного проведения и быстрого окончания монтажных работ.

Варианты установки панелей Установка панелей может быть выполнена не только горизонтально, но и вертикально, что дает дополнительную возможность выделить фасад из ряда похожих. Процесс монтажа вертикальных панелей не отличается от выше изложенного горизонтального, он также может иметь как видимые, так и скрытые элементы крепежа.

Вертикальная облицовка

Горизонтальная облицовка

В нашей компании можно купить линеарные панели как в розницу, так и оптом, поэтому если нужна замена нескольких, в случае износа, то наши специалисты смогут оказать всевозможную помощь. Кроме этого мы с удовольствием возьмемся за проектирование новых и реализацию проектов.

КРЕПЛЕНИЕ ЛИНЕАРНЫХ ПАНЕЛЕЙ — VentFasad

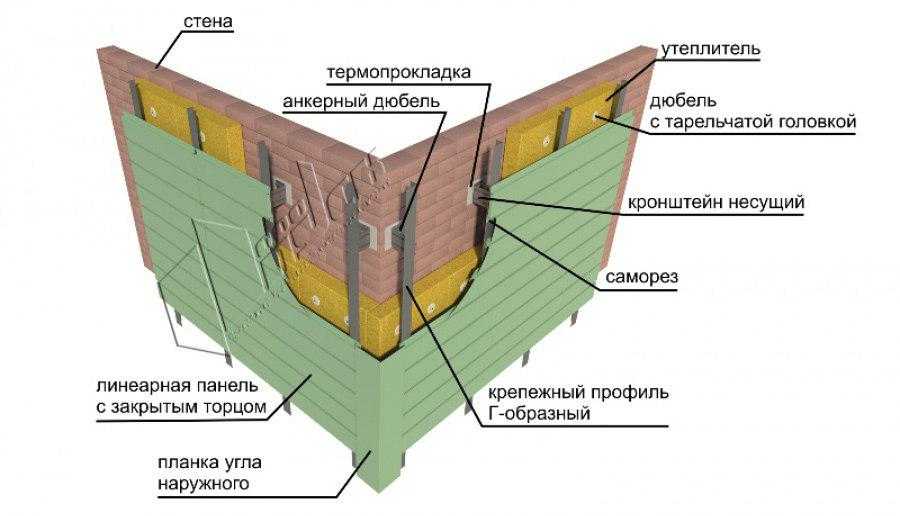

Если необходимо быстро выполнить проектирование и работы по фасаду — всегда в помощь линеарные металлические панели для вентилируемых фасадов, и более бюджетной каркасной системы крепления. Монтаж линеарных панелей выполняется по простой и понятной технологии, вертикально с вертикальными направляющими из Г-образных уголоков 40*40 или 40*60 или П- образной направляющей, можно линеарную панели крепить к профилю и горизонтально, при горизонтальной разметке, сам материал достаточно эстетично смотрится на фасаде, и позволяет провести работы по вентилируемым фасадам из линеарных панелей оптимально с небольшими затратами. Линеарные панели в Москве применяются в отделке СТО ( станции технического обслуживания) также панели применяются в отделке производственных зданий, быстрой обшивке супермаркетов и торговых центров как с тыльной части здания, так и с фасада главного входа.

Крепление панелей

Монтаж и крепление линеарных панелей — очень просты и понятны, тем более что крепление линеарной панели монтируется в существующие пазы ( крепление замкового типа линеарных панелей) есть и открытое крепление панелей линеарных, а стоимость таких работ по монтажу, не велика по сравнению с креплением металлических кассет, где меньше размерность панелей, стоимость дороже. Также производить проектирование таких зданий проще, нежели делать это с другой облицовкой, ну и линеарные панели цена — обрадует любого заказчика таких работ, цена на линеарные облицовочные материалы достаточно низкая, так как предлагается различная толщина и модификации, влияющие на стоимость.

Линеарные панели профиль

Для работ и крепления линеарной панели, следует подобрать профиль вертикальный или горизонтальный с размерами до 60 мм. по ширине, а длинна профиля составит 3 метра, можно использовать направляющую как вертикально, так и горизонтально по фасаду, в креплении линеарной панели не нужно проводить горизонтально-вертикальное крепление (достаточно вертикальной или горизонтальной раскладки крепления) ведь нагружать здание лишними направляющими не к чему, за счёт размеров панелей линеарных, достаточно Т-образной или Г-образной направляющей, или при креплении через удлинитель С-образной направляющей. Как видите профиль линеарные панели — достаточно недорогой, и монтаж быстрый в любую погоду, крепится панель как на саморезы окрашенные в цвет по RAL, так и на заклёпку окрашенную, что более презентабельно и стоит не дорого.

Монтаж линеарных панелей

При монтаже линеарных панелей, следует обратить внимание на размерность подобранных панелей, и выполнить правильную разметку фасада, хоть материал и монтаж линеарных панелей — не трудная затея и материал весит не много, но стоит учитывать ветровые нагрузки, и обеспечить центральные направляющие для обеспечения дополнительного ребра жесткости панелей линеарных, учесть эффект «линзы» самого материала, крепить панель с шагом не менее 1000 мм. по горизонтали, выполнять разметку без глобальной экономии кронштейнов крепёжных, обеспечить правильную геометрию по фасаду, крепить панель на нержавеющие заклёпки к направляющей. Толщина панелей линеарных от 0,55 до 1,0 мм а также можно заказать панели из 1,2 мм. и покрыть полимерным покрытием.

2100 Панельная линейная – 9Wood

14 марта 2019 г.

О компании andrewcox

Потрясающие результаты, сейсмостойкость и простая установка.

Деревянный потолок 9Wood Panelized Linear предлагает дизайн, в котором ширина отдельного деревянного элемента превышает его глубину. Стандартная ширина панели составляет 12″. Стандартная длина панели составляет 4 фута, 6 футов, 8 футов или 10 футов (номинальная) для массивной древесины. Виниры с соответствующей кромочной окантовкой часто используются при длине 8 футов. Бюджеты затрат обычно являются движущей силой принятия решений. Оба работают хорошо.

Panelized Linear использует процесс изготовления предварительно собранных панелей. Этот продукт может быть установлен по всей стране и является предпочтительной конструкцией в районах, требующих сейсмостойкости. Полный доступ к панели возможен путем удаления крепежных винтов, скрытых в откосах. Для повторного удаления требуется резьбовое крепление T-образного болта 9Wood, а не винты.

Скачать документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

И ХАРАКТЕРИСТИКИ

НИЖЕ

ВИДЫ И

ОТДЕЛКИ

ВИД

Акклиматизация

За панелями Linear необходимо ухаживать в контролируемой внутренней среде (относительная влажность 25 %). -55% макс., температура 60°-80°) и установлен только после достижения равновесной влажности. Если здание выходит за эти пределы, обратитесь в 9Wood за нашим руководством по акклиматизации деревянных потолков для профессионалов.

Акустика

Панели Linear могут улучшить акустику за счет звукопоглощающего материала, размещенного поверх открытых откосов внутри Т-образной решетки. Изоляция обычно предоставляется на месте.

Класс огнестойкости

Отдельные элементы и компоненты могут быть покрыты огнезащитными химическими веществами класса I (A) (для массивной древесины используются огнестойкие покрытия, для шпонированных древесно-стружечных плит используются огнестойкие составы). Отдельные виды или стили не тестировались.

LEED

Панельные линейные автомобили могут соответствовать требованиям MR-3, MR-4.1/4.2, MR-5.1/5.2, MR-6, MR-7, IEQ-4.2 или IEQ-4.4. Поскольку все продукты изготавливаются на заказ, кредитные возможности LEED зависят от проекта. Пожалуйста, свяжитесь с 9Wood для уточнения деталей.

MEP

Панельная линейная конструкция обеспечивает проникновение MEP в поверхность потолка. Обрезанные панели могут потребовать дополнительного армирования. Фикстуры и пользователи diff должны поддерживаться независимо.

Сейсмостойкость

Панели Линейные модели обеспечивают соответствие нормам сейсмостойкости за счет прямого механического винтового крепления к Т-образной решетке через опору поперечины. Проконсультируйтесь с местными нормами для любых дополнительных требований или у лицензированного инженера.

Виды и отделки

9Древесина предлагает как отечественные, так и импортные породы для панельной линейки. Прозрачная матовая поверхность является стандартной; пользовательские пятна пятна доступны. Для получения дополнительной информации см. нашу статью о видах.

Подвеска

Панельные линейные направляющие крепятся непосредственно к 15/16″ главным направляющим Т-образной балки для тяжелых условий эксплуатации. Основные бегуны обычно имеют 2 фута по центру.

Вес системы

Панельные линейные панели обычно весят 2-4 фунта на квадратный фут, в зависимости от количества элементов на погонный фут и вида.

Проекты с использованием этой системы

2800 True Access Linear — 9Wood

27 апреля 2021 г.

О Томасе Нельсоне

Томас начал работать в компании 9Wood в сменную смену в 2019 году. Сейчас он работает аналитиком по маркетингу. Он гордый ботаник, который регулярно собирает мемы и ценит хорошее видео по работе с деревом своими руками на YouTube. Его последним проектом по деревообработке была книжная полка для домашнего офиса, сделанная из собранных вручную ингредиентов формы 9.Мусорный бак Вуда.

Самый доступный потолок из деревянных реек. Готов к сейсмостойкости и доступ к каждой панели без инструментов или крепежа.

2800 True Access Linear сочетает в себе панельный линейный дизайн с функцией полностью доступной системы. Каждая панель доступна по всей поверхности без использования инструментов или крепежных деталей. Выравнивание сохраняется после каждого возврата с помощью зажимов, которые скользят по деревянным линейным панелям на место. Это означает, что ваш потолок не деформируется со временем и останется незамеченным для жильцов.

Линейки True Access Linear могут быть изготовлены из массива дерева или шпона с огнестойкой сердцевиной. Отдельные элементы могут различаться по размеру и ширине, а индивидуальные сочетания цветов и/или видов поощряются. Конфигурация оборудования снижает допуски при установке, облегчая подрядчикам правильную настройку с первого раза. Ширина панели обычно составляет 24 дюйма, а линейные элементы True Access готовы к проектированию с учетом сейсмостойкости.
