Монтаж каркаса из металлического профиля на стену: Правила создания каркаса для перегородок и потолков

стены из металлопрофиля под гипсокартон

Гипсокартон в последние годы стал использоваться практически при каждом ремонте или отделке помещения. Материал настолько универсален, что позволяет не только скрывать неровности поверхностей, но и создавать новые конструкции: многоуровневые потолочные системы, арки и перегородки. Для их создания используется каркас из профиля под гипсокартон, система из которого обеспечит надёжную фиксацию материала.

• Преимущества металлопрофиля
• Необходимые инструменты
• Монтаж каркаса стены
• Установка перегородки

Преимущества металлопрофиля

Для создания обрешётки принято использовать два вида материала: металлический профиль и брус из дерева. Первый вариант является более популярным благодаря своим положительным сторонам:

• Такой профиль можно устанавливать в помещениях любого типа и с любыми температурными показателями. Материал не будет деформироваться под влиянием этих факторов.
• Большое разнообразие крепёжных элементов позволяет возводить надёжную и устойчивую конструкцию.
• Металлопрофиль не имеет дефектов, поэтому покупателю не придётся тратить много времени для выбора перед приобретением.
• Материал проходил процесс оцинковки, поэтому устойчив к воздействию гнили и грибка.

Профили для создания обрешётки бывают направляющими и стоечными. Использование первого вида позволяет смонтировать конструкцию, на которую будет крепиться второй. Внешний вид поверхности полностью зависит от того, как элементы будут закреплены между собой. Стоечный вид используется для создания перегородок и обрешётки. При правильном монтаже его можно направлять в разные стороны, создавая оригинальные элементы отделки помещения.

Также существует ряд дополнительных элементов, которые понадобятся при установке каркаса из металлического профиля:

• Внешний и внутренний угловой профиль.
• Для установки арки потребуется специальный арочный профиль.
• П-образный подвес, с помощью которого элементы прикрепляются к основной поверхности.
• Для крепления друг с другом перпендикулярных частей используется соединитель.
• Удлинителем соединяют разные части профиля.
• Саморезы по металлу и дюбеля.

В зависимости от вида конструкции нужно приобретать специализированные профили: стеновые или потолочные.

Необходимые инструменты

Устанавливать каркас под гипсокартон из металлопрофиля необходимо с использованием специальных инструментов. Для проделывания отверстий, в которых будут дюбеля, понадобится перфоратор со сверлом в 6 миллиметров. Рулетка позволит отмерять необходимое количество материала. Для завинчивания саморезов во время обшивки обрешётки понадобится шуруповёрт. Чтобы ровно вертикально устанавливать элементы, потребуются отвес и пузырьковый уровень.

Никак не обойтись без ножниц по металлу или болгарки со специальным диском. Вид инструмента зависит от опытности установщика.

Для кройки листа гипсокартона потребуется использовать строительный нож. Для нанесения контуров, по которым будут монтироваться профиля можно применить малярную нить с краской. Толстая леска или капроновая нить могут послужить ориентиром для установки несущих стоек.

Некоторые инструменты можно заменить другими. Например, лазерный нивелир уместен в качестве альтернативы отвесу и строительному уровню. Он довольно удобен в использовании и даёт более точный результат.

При работе не стоит забывать о технике безопасности. Во время нарезания профиля обязательно нужно надевать очки и помнить, что нельзя работать с инструментом на весу.

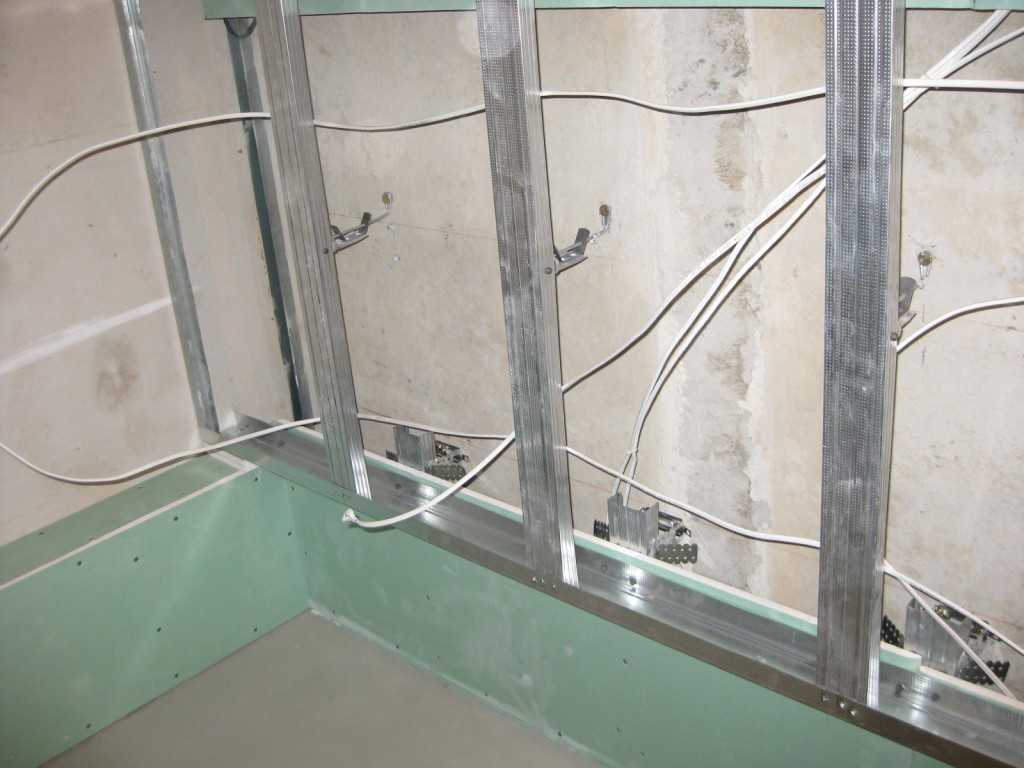

Монтаж каркаса стены

Этот этап работ довольно прост и не требует больших усилий. Перед установкой каркаса наносится разметка. Профессионалы советуют размещать его максимально близко к поверхности, на которую он будет крепиться. Начинают делать разметку с пола, а потом переходят на потолок. После этого наносят отметки на основную плоскость и боковые стены. Необходимо учитывать шаг стоечного профиля, составляющий 50−60 сантиметров.

Следующим этапом делаются отверстия под крепёжные элементы и устанавливаются П-образные кронштейны. Потом монтируют направляющие профиля, в результате чего создаётся замкнутая система. Стоечные элементы с помощью специальных саморезов крепятся к подвесам. В случае когда подвесы выступают за края, их загибают внутрь, чтобы они не мешали установке гипсокартонных плит.

Чтобы придать каркасу стены из профиля под гипсокартон большую жёсткость, можно использовать горизонтальные стяжки. Их делают из профиля, нарезаемого на необходимые части по рёбрам, с помощью ножниц по металлу. Далее рёбра необходимо загнуть и через них прикрутить стяжки к стойкам. Центральную часть оставляют без самореза, чтобы предотвратить появление бугра.

Установка перегородки

Перегородки нужны для разделения больших помещений на разные зоны. Монтаж довольно прост, но в нём есть свои особенности. Материал должен быть жёстким, чтобы выдерживать нагрузку. Стоит помнить и о том, что перегородка не будет опираться на несущие стены.

Направляющие профиля закрепляются с помощью дюбелей с шурупом. Между ними соблюдается шаг в 50 сантиметров. Если в перегородке есть дверной проём, то нижний элемент подвергается обрезке и устанавливаются вспомогательные стойки.

Вертикальные элементы скрепляются между собой с помощью горизонтальных стяжек. Стойки монтируются лицевой стороной к стене. Рёбра перегородки располагаются таким образом, что к ним с обеих сторон можно крепить листы гипсокартона.

В зависимости от толщины утеплителя или коммуникаций необходимо выбирать профиль по размеру.

Части возводимой конструкции крепко соединяются между собой с помощью саморезов по металлу. Для увеличения надёжности конструкции в боковые окончания вставляют деревянный брусок нужного размера.

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Содержание

1. Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция
2. Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном
3. Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки
4. Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты
   • Как соорудить каркас под гипсокартон для внутреннего угла
   • Как сделать каркас для внешнего угла
   • Сооружение полукруглого каркаса
   • Как соорудить полки и ниши
5. Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

Как собрать каркас для гипсокартона на стену при высоте 4 м. 4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации. Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв “упрятать” их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ.

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых (“верхушка” кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем “пэшки” к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй “пэшки” до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются “блошками” к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж гипсокартона на металлический каркас. Обшивка стен гипсокартоном

Гипсокартон – быстрый способ кардинально изменить пространство дома или квартиры. Им не только выравнивают стены, но и утепляют помещение, создают декоративные конструкции, возводят стены и др.

При выравнивании стен ГКЛ используют один из 3 способов крепления:

• Крепление на оцинкованный профиль. Поверхность стены будет идеально при любой первоначальной кривизне. Профили закрепляют на фиксаторы, из которых собирают каркас (перемычки, стойки) с лицевой стороной в одной плоскости. Пространство между стеной и ГКЛ позволяет уложить электропроводку и коммуникации, а так же звукоизоляцию и утеплитель. Минусом этого метода – высокая проводимость звука без утеплителя. Звук от удара по стене будет как от барабана.
• Монтаж на деревянные бруски. Принцип сбора аналогичен предыдущему – перемычки и стойки, но крепление каркаса будет к стене. Компенсировать большие перепады не выйдет, так же дополнительно тратится время на поиск выступающих частей. Для выравнивания подкладывают бруски или счесывают на выступах.

Дерево для каркаса должно быть высушено (до 20% влажности). В противном случае брус поведет, а конструкция перекосится.

К недостаткам можно отнести вероятность поражения дерева грибком или древесным вредителем. Метод востребован в районах, где стоимость пиломатериалов ниже цены на профиль.

• Монтаж листов при помощи клея. Применяют специальные клеевые составы или «жидкие гвозди». Это допустимо для стен с максимальным перепадом до 2 см. На лист (стену) наносят клей кучками (для неровных поверхностей) или полосами и устанавливают лист, регулируя уровнем. Для закрепления требуются подпорки и клинья.

Монтаж профиля для гипсокартона. Монтаж профиля гипсокартона своими руками: вертикальные участки

Профили вертикального назначения должны крепиться в соответствии с размером и типом установки гипсокартонных листов. От начала стены измеряется расстояние, равное ширине листа из гипсокартона, делается метка. Именно здесь будет располагаться вертикальный профиль, который станет стыком двух листов. Метка обозначает поперечную середину металлического профиля.

Таким же способом отметьте все вертикальные участки монтажа профиля. Гипсокартонный лист разделяется на две части в соответствии с его шириной, каждая из них не должна быть более пятидесяти сантиметров. Сделайте метки на поверхности пола, они обозначат среднюю часть вертикальных профилей.

Бросьте отвес с потолка на пол, и обозначьте места, в которых крепится вертикальный профиль к потолку. С помощью первой отметки перенесите размеры на поверхность потолка. Для проверки правильности выполнения работ брось отвес от потолка на пол, если метки совпадают, то разметка не требует корректировки.

Для фиксации вертикальных профилей на потолке потребуется наличие:

• электрошуруповерта;
• саморезов по металлу;
• лески;
• пассатижей;
• правила;
• карандаша;
• подвеса в количестве трех штук;
• молотка;
• крепежей;
• электрической дрели.

На центральной части стены измерьте интервал между потолком и полом. Перенесите все замеры на поверхность профиля, при этом вычтите один сантиметр. Во избежание возникновения погрешностей с помощью карандаша отметьте размер по всей заготовке. Отрежьте боковые участки профиля, согните его края наружу, прорежьте центральную часть. Для выравнивания среза используйте плоскогубцы. Таким образом, направляющий соединится с вертикальным профилем.

После установки заготовки на стену, следует пометить ее по периметру. Далее, стена разделяется на три участка, на которых делают метки и уберают заготовку.

Установите подвес согласно сделанных меток, просверлите с помощью перфодрели отверстия в подвесе и зафиксируйте его на метках дюбель-гвоздями. С помощью отвесов очень удобно крепится гипсокартон, кроме того, с их помощью он выставляется в необходимом направлении.

Произведите монтаж второго подвеса и верните заготовку. Прикрепите вертикальный профиль к поверхности направляющего с помощью шурупов по металлу. Сначала зафиксируйте его верхнюю часть, а затем нижнюю. Учтите, что высота профиля меньше общей высоты на один сантиметр, поэтому следует позаботиться о наличии припуска по 0,5 см сверху и снизу.

На поверхности вертикальных направляющих прикрутите шурупы, на которых фиксируется леска. Боковые участки подвесов требуется загнуть, а по леске выставляется профиль вертикального назначения. Для проведения данного процесса потребуется более одного человека.

Учтите, что профиль, ни в коем случае, не должен толкать леску или отходить от нее. Возможен вариант проверки ровности конструкции с помощью правила.

Совет: При обнаружении даже незначительных погрешностей, следует прибегнуть к их корректировке именно на данном этапе проведения работ. После установки вертикальных профилей ошибки не удастся исправить.

Монтаж гипсокартона на стены с металлокаркасом. Как построить каркас в углу комнаты

Установка гипсокартона на стену с каркасом не сложная и справится с нею любой человек. Но в ней есть и тяжелые моменты, такие как установка угла помещения. Они бывают двух видов: внешние и внутренние. Работа над каждым проводится по-разному.

Как соорудить каркас под гипсокартон для внутреннего угла

Если монтаж каркаса под гипсокартон на одной стене уже завершен, нужно приступать к следующей. Тут и возникает сложность в работе. Поскольку установить крайнюю стойку на стене не получается, то в качестве основы придется использовать уже установленный профиль ПС.

Крепление стоек делают с помощью саморезов, имеющих длину в девять с половиной сантиметров. Закреплять стойку нужно через каждые тридцать сантиметров. Соединение стоек происходит следующим образом:

• стойка, служащая основой крепится к смежной боковой стороной;
• крайний профиль, служащий началом для конструкции смежной стену, крепится к основе лицевой стороной.

Как сделать каркас для внешнего угла

Соорудить внешний угол намного проще, поскольку в данном случае достаточно с каждой стороны угла поставить стойки и прикрепить их к стене и несущим профилям.

Для угла каркаса понадобится установить две стойки, прикрепив одну из них лицевой стороной к боковой стороне другой Источник www.remontnik.ru

Сооружение полукруглого каркаса

Конструкции из гипсокартона в полукруглом виде применяют для следующих дизайнерских решений:

• создание арки;
• установление закругленных углов помещения;
• возведение многоуровневых потолков;
• создания пройм и краев стены.

Для возведения подобных каркасов можно купить уже готовые элементы. Но дешевле и практичнее будет создать их своими руками. Если покупать готовую конструкцию, то понадобится искать элементы нужной длины и после этого сложить их в необходимую окружную фигуру.

Для того, чтобы сделать полукруглый каркас самостоятельно, нужно в профиле по краям вырезать несколько клиньев. Это позволит гнуть его, придавая нужной формы. Дальше работа ничем не отличается от вышеизложенных процессов.

Как соорудить полки и ниши

Каркас под гипсокартон из металлопрофиля для стены помещения с наличием таких конструкций, как ниши, полки или короба, делаются по одинаковой схеме. Чтобы зафиксировать их на стене применяются направляющие. Высота ниши или полки делается с профиля ПС, а для нижней части конструкции понадобится усиленный потолочный профиль.

В местах, где планируется построить нишу или полку, горизонтальные профили необходимо дополнительно усилить, поскольку они будут поддаваться нагрузке.

Для изготовления короба, скрывающего канализационные стояки понадобится использовать направляющий профиль. Он будет служить креплением конструкции к основам. Для сооружения основного каркаса достаточно будет обычных профилей. В области узла, который подлегает обслуживанию, оставляют люк. Он обеспечит легкий доступ к коммуникациям.

Важно ! При изготовлении коробов, задача которых скрывать коммуникации, необходимо делать дверцы. Это обеспечит легкий доступ к узлам в случае крайней необходимости. Стенки короба не должны прикасаться к элементам коммуникации, поэтому короб делается с небольшим запасом, образующим зазор.

Глухой короб можно делать в том случае, если:

1. Нет тройников и его не потребуется чистить.
2. Стояк изготовлен из пластика, трубы фиксируются хомутами, что не допускают проседания.
3. Стояки изготовлены из материалов, что не требуют ремонта и замены.

Открытым доступ должен быть:

• До стояков, изготовленных из труб, срок эксплуатации которых ограничен. С появлением течи необходимо вовремя производить замену определенных участков.

Видео ПЕРЕГОРОДКА из гипсокартона, сдвоенный профиль CD. Partition wall, plasterboard.

Установка стальной дверной рамы в каменной кладке

Смотреть видео
Руководство для печати

Установка рамы: каменная кладка

Независимо от типа строительного проекта, безопасные проемы требуют правильной установки рамы. Это руководство проведет вас через три этапа процесса установки стальной дверной рамы в кирпичной конструкции.

1. Подготовка: Выберите подходящие материалы для вашего проекта.
2. Установка: Установить раму по отвесу, уровню и угольнику; полная установка каркаса. Это как минимум 2-х дневный процесс.
3. Проверка: Проверьте дверь, чтобы убедиться, что она работает правильно.

Шаг 1: Подготовка

1. Найдите раму в месте открытия двери. Убедитесь, что номера рам совпадают с номерами отверстий.
2. Сравните подачу и размер рамы с рисунком.
3. Проверьте расписание оборудования. Свяжитесь с вашим дистрибьютором, если информация не совпадает.
4. Убедитесь, что на раме установлены надлежащие элементы жесткости. Также проверьте размер петли, тип защелки и крепление доводчика.
5. На способ установки двери влияет отделка пола. Определите, будет ли ваша окончательная отделка пола:
   • Бетон
   • Ковер
   • Дерево
   • Плитка

Как показано на изображении ниже, мы используем петлю 4-1/2 дюйма, ответную планку ASA, а также усилители доводчика как с обычным, так и с параллельным рычагом. Проволочные анкеры подходят для различных применений в каменной кладке, и они также будут использоваться в этом примере установки.

Примечание: Некоторые виды отделки из дерева и плитки, такие как карьер, имеют толщину до ¾ дюйма.

Мнения экспертов:

Мнения экспертов:

• Для каркасов KD требуется некоторая сборка, но она минимальна.
• Обратите внимание, что у каждого слота есть соответствующая вкладка.
• Самое важное соединение лепестков находится в пазовой части рамы. Эти выступы должны быть согнуты наружу.
• Поднимите раму вдоль линии стены в предложенном месте.

Мнения экспертов:

Этап 2: Установка рамы по отвесу, уровню и угольнику

1. Во время установки рамы важно, чтобы рама постоянно проверялась на соответствие
   отвесу , уровню и квадрату .
2. Проложите нижнюю часть косяка плоской шайбой или шайбой крыла, если это необходимо.
3. Повторно проверяйте точность уровня после каждой регулировки. Когда рама установлена, косяк следует временно закрепить.
4. Если для вашей установки требуются электрические компоненты, сейчас самое время установить кабелепроводы, гибкие кабели или проводку низкого напряжения.
5. Установите кусок вязальной проволоки вокруг рамы на расстоянии 48 дюймов от готового пола. Плотно скрутите проволоку. Это создает внутреннее напряжение, удерживающее расширитель на месте.
6. Поместите еще один расширитель между петлями и защелками. Этот средний расширитель рамы важен для поддержания рамы прямо и в выравнивании.
7. Проверьте раму на точность отвеса, уровня и перпендикулярности. Согните анкерное ухо вокруг шпильки, чтобы удерживать анкер на месте.
8. Когда каменщик начинает класть блок, ряды должны подниматься равномерно по обеим сторонам дверной коробки.

   Осторожно: Не выталкивайте раму из вертикального положения с блоком.

9. Равномерно заполните косяки раствором с обеих сторон и слегка постучите по раме, чтобы раствор осело.
10. На третьем ряду или примерно в 24 дюймах от пола заложите проволочный анкер на петлю и ударьте по косякам. Затем снова проверьте раму, чтобы убедиться, что она по-прежнему ровная, ровная и ровная во всех направлениях. Внесите необходимые корректировки.
11. Продолжайте укладку блока, равномерно заполняя перекладины раствором с обеих сторон и слегка постукивая по раме, чтобы раствор оседал.
12. На шестом ряду, или примерно в 48 дюймах от пола, заложите еще один анкер на петлю и забейте косяки. Затем снова проверьте раму, чтобы убедиться, что она по-прежнему ровная, ровная и ровная во всех направлениях. Внесите необходимые корректировки.
13. Продолжайте укладку блока, равномерно заполняя перекладины раствором с обеих сторон и слегка постукивая по раме, чтобы раствор оседал.
№
14. После укладки 8 или 9 рядов кладке необходимо дать отстояться в течение ночи. Оставьте распорки и временную опору для спины на ночь. Перед тем, как покинуть площадку на день, вычистите из карманов петель весь миномет и ударьте по подкреплениям. Кроме того, удалите остатки раствора с основания рамы.

Шаг 3. Завершение установки (второй день)

1. Начните второй день установки со снятия задних распорок. Будьте очень осторожны, чтобы не повредить дверную раму. Будьте очень осторожны, чтобы не повредить дверную раму. Распорка должна оставаться на месте, если это вообще возможно. При использовании анкеров для деревянных шипов плотно согните уши к шипу.
2. Равномерно заполните косяки раствором с обеих сторон и слегка постучите по раме, чтобы раствор осело.
3. На следующем курсе или примерно в 72 дюймах от пола заложите еще один анкер на петлю и забейте косяки. Опять же, проверьте раму, чтобы убедиться, что она вертикальная, ровная и ровная. Внесите необходимые корректировки.

Мнения экспертов:

• Каждый раз, когда вы заполняете раствором оголовок длиной более 42 дюймов, вам нужно будет вставить вертикальную распорку, чтобы предотвратить провисание. Повязка тянется от нижней части головы до пола.
• При необходимости подтяните вертикальную распорку, чтобы обеспечить ровное положение головы на раме.
• Продолжайте укладку блока, равномерно заполняя перекладины раствором с обеих сторон и слегка постукивая по раме, чтобы раствор осело до верхней части рамы. Голову теперь нужно заполнить раствором.
• Положите чечевицу на раму.

Шаг 4: Проверка

1. Убедитесь, что головка рамы по-прежнему ровная и не провисает. Если он ровный, установка рамы завершена.
2. Установка каркаса завершена и готова к следующему этапу строительства.

Процедуры, описанные в этом документе, являются только рекомендациями. Пожалуйста, соблюдайте все применимые строительные нормы и правила, стандарты и принятые методы, характерные для вашего географического положения.

Как установить стальную дверную раму на стальные стойки

Смотреть видео
Руководство для печати

Установка рамы: конструкция со стальными стойками

В любом строительном проекте безопасные проемы требуют правильной установки рамы. Это руководство проведет вас через ключевые этапы правильной установки стальной дверной рамы в конструкцию из стальных стоек.

• Подготовьте: Выберите правильные материалы и инструменты для этого проекта.
• Установка: Установить раму по отвесу, уровню и угольнику; полная установка каркаса.
• Проверка: Проверьте дверь, чтобы убедиться, что она работает правильно.

Шаг 1: Подготовка

1. Найдите раму в месте открытия двери. Убедитесь, что номер проема рамы соответствует фактическому номеру места проема.
2. Сравните форму и размер рамы с рисунком.
3. Проверьте расписание оборудования. Свяжитесь с вашим дистрибьютором, если информация не совпадает.
4. Убедитесь, что на раме установлены надлежащие элементы жесткости. Также проверьте размер петли, тип защелки и доводчик.
5. На способ установки двери влияет отделка пола. Определите, будет ли отделка пола:
   • Бетон
   • Ковер
   • Дерево
   • Плитка

   Мы используем петлю 4-1/2 дюйма, ответную планку ASA, а также усилители доводчика как с обычным, так и с параллельным рычагом. Если ваша стеновая система состоит из стальных стоек 3-5/8” и гипсокартона толщиной 5/8” с каждой стороны, будет использоваться стандартный анкерный болт 5-3/4”. Для некоторых установок рамы требуются нестандартные или нестандартные анкеры. Для этой установки мы используем как стандартные стальные шпильки, так и анкеры с деревянными шпильками.

6. Определите, будет ли отделка пола бетоном, ковром, деревом или плиткой.

Мнения экспертов:

• Перед установкой рамы всегда проверяйте состояние пола по чертежу.
• Обстоятельства могут потребовать установки рамы непосредственно на бетон или может быть ковер, плитка, керамическая плитка или деревянный пол, который еще предстоит уложить.
• Если вы устанавливаете дверную коробку перед укладкой пола, очень важно знать характеристики пола, который будет уложен. Это позволит вам правильно отрегулировать раму, чтобы двери не волочились и не создавали слишком большой зазор после завершения установки.

  Примечание: Некоторые виды отделки из дерева и плитки, такие как карьер, имеют толщину до 3/4 дюйма.

• Отрегулируйте рамы в соответствии с толщиной отделки пола. Большинство рам оснащены регулируемыми анкерными креплениями, которые позволяют адаптировать рамы к поверхности пола до 1-3/8 дюйма.

  Осторожно: Не все напольные анкеры являются регулируемыми. Производители SDI могут предоставлять регулируемые или фиксированные анкеры. Мы рекомендуем вам заранее связаться с вашим руководителем работ, чтобы уточнить требования к напольным анкерам финишного покрытия.

• Рама может поставляться в разобранном виде (КД).

Мнение экспертов:

• Рамы KD требуют минимальной сборки.
• С каждым слотом в кадре KD связана вкладка.
• Самое важное соединение лепестков находится в пазовой части рамы. Эти выступы должны быть согнуты наружу.
• Установите анкеры основания на раму с помощью прилагаемых винтов. Предварительно сваренные рамы транспортируются на место работы с помощью временной транспортировочной балки, чтобы предотвратить скручивание рамы при транспортировке. Этот временный стержень не следует использовать в качестве распорки для установки рамы.

Мнения экспертов:

Шаг 2. Установка рамы по отвесу, уровню и угольнику

1. Закрепите базовые анкеры к полу на каждом косяке с помощью шурупа по бетону или анкерного штифта. Установите не менее шести анкеров. Поместите три на косяк петли и три на ответный косяк.
2. Большое значение имеет правильное расстояние между анкерами. Анкер должен быть над каждой петлей и прямо поперек на той же высоте на распорке.

   Примечание: Дополнительные указания по размещению анкеров см. в отраслевых стандартах, опубликованных SDI.

3. Если для вашей установки требуются электрические компоненты, установите кабелепроводы или гибкий кабель для низковольтной проводки.
4. Поместите другой расширитель средней рамы между петлей и защелками, чтобы рама оставалась прямой и выровненной.
5. Проверьте точность уровня головки рамы. При необходимости отрегулируйте базовые анкеры для достижения ровного напора и надлежащего зазора между полом.
6. Переместите шпильку на место и начните прикручивать шпильки к направляющей в нижней части. Установите винты с каждой стороны стойки.
7. После того, как основание стойки закреплено, прикрепите стойки к каждому косяку на верхней стальной пластине стойки. Затем установите винты с обеих сторон шпильки.
8. Установите жатку над рамой. Шпильки должны быть перпендикулярны стальной направляющей. Размер между косяками должен быть одинаковым вверху и внизу рамы.
9. Еще раз проверьте раму на предмет отвеса, уровня и перпендикулярности.
10. Закрепите верхнюю стальную анкерную шпильку на ответной планке с помощью винтов. Проверьте петлю и защелкните косяки на точность отвеса во всех направлениях.
11. Расположите верхнюю часть шарнирного косяка на стойке так, чтобы на нее можно было установить гипсокартон надлежащей толщины с каждой стороны.
12. Согните проушину анкера вокруг шпильки, чтобы удерживать анкер на месте.

Экспертное мнение:

• Условия каркаса в проеме влияют на тип используемого анкера, например, анкеры с деревянными шпильками.
• Анкеры для деревянных шпилек имеют ушки, которые позволяют нам сгибать их, оборачивать вокруг шпильки, а затем прикручивать к ней лицевой стороной для облегчения установки.
• Прикрепите анкер к стойке с помощью прилагаемых винтов. Проверьте раму на отвес. Убедитесь, что рама отвесная, ровная и квадратная, что гарантирует правильную работу двери при установке.

Шаг 3: Завершение установки

1. Проверьте размеры и правильность рамы, затем ввинтите оставшиеся анкеры рамы в шпильки. Закрепите каждый анкер как минимум двумя винтами.
2. При использовании анкеров для деревянных стержней плотно согните ушки к стержню.
3. После того, как рама закреплена на шпильках и плотно закреплена, еще раз проверьте ее на правильность и точность во всех направлениях.
4. Проверьте электропроводку, если это требуется для проема дверной рамы.
5. Установщик гипсокартона должен проверить, чтобы рама была вертикальной, ровной и квадратной, прежде чем навешивать гипсокартон. Установщику следует избегать слишком сильного вдавливания гипсокартона в петлю, ответную планку или косяки головки, потому что это может нарушить выравнивание рамы.

Мнения экспертов:

• Во время установки гипсокартона скосите край гипсокартона так, чтобы он проходил над головками шпилек, которые могут находиться вокруг рамы.
• При установке гипсокартона аккуратно вставляйте его в раму и вокруг нее, стараясь не сбить раму.
• После того, как гипсокартон будет на месте, заново закрепите раму и закрепите ее.
• Распорки следует оставлять на месте во время навешивания гипсокартона, чтобы предотвратить выпадение рамы из вертикального положения.
