Монтаж фронтона крыши – Как сделать фронтон двухскатной крыши

Содержание

Монтаж фронтона – Лучшие фасады частных домов



Установка фронтона

Большинство строителей сначала возводят дом под крышу и только потом занимаются доработкой фронтонов. Возможно, такой алгоритм и является оптимальным в плане защиты недостроенного дома от осадков, но с точки зрения безопасности работ действовать так неразумно. Ведь потом придётся качаться на неустойчивой стремянке, манипулируя огромными листами обшивки и жонглируя инструментом.

Автор этой статьи убедительно демонстрирует преимущества методики, позволяющей быстро собрать каркас фронтона на настиле перекрытия, обшить его и только потом безопасно поднять.

Отбейте всего одну линию

Далеко не все строители собирают каркасы фронтонов на настиле, но даже те, кто применяет зту, безусловно, прогрессивную технологию, часто нерационально расходуют время и труд. Распространённая практика — разметка всех элементов каркаса (стоек, обвязок и стропил), что не только затягивает цикл работ, но и часто приводит к серьёзным ошибкам.

Чтобы каркас при подъёме не сползал к краю платформы, используйте металлические ленты, прибитые к настилу и нижней пласти доски нижней обвязки.

Возможно, кому-то это покажется невероятным, но для того, чтобы быстро и точно собрать каркас фронтона, достаточно отбить на настиле платформы только одну меловую линию, соответствующую внутреннему ребру нижней обвязки. Любые же дополнительные линии здесь излишни.

Отпилив нижнюю обвязку по длине, прикрепите её по разметке к платформе гвоздями, забитыми под углом с наружной стороны. В этом случае гвозди при подъёме стены будут работать как шарниры. Ни в коем случае нельзя фиксировать обвязку с внутренней стороны — крепёж не справится с тяжёлой сборкой, и каркас при подъёме может соскользнуть вниз.

Помимо гвоздей-шарниров нижнюю обвязку нужно соединить с настилом металлическими полосами, которые помогут удержать нижнюю часть стены на месте во время подъёма.

Стропила вместо верхней обвязки

В отличие от традиционных стеновых рам при сборке каркасов фронтонов можно вполне обойтись без верхней обвязки и соединить стойки непосредственно со стропилами. Модуль при этом становится более лёгким, конструкционная же прочность каркаса благодаря накладным соединениям даже существенно повышается.

Очень важно правильно сформировать нижнюю прямоугольную часть каркаса фронтона. Для этого нужно прикрепить короткие крайние стойки под прямым углом к концам нижней обвязки и временно прибить их к полу, чтобы удержать элементы на месте в процессе сборки конструкции. На эти стойки укладывают и также временно прибивают к настилу стропила, вставив между их верхними концами шаблон коньковой доски.

Построив таким образом главный контур каркаса фронтонной стены, можно переходить к его доработке.

Строим внешний контур фронтона

Отпиленная по длине нижняя обвязка прикреплена к настилу гвоздями, забитыми под углом с наружной стороны. В этом случае гвозди при подъёме стены работают как шарниры. Поскольку в показанном здесь фронтоне будет оборудован большой дверной проём, вместо сплошной обвязки к настилу прибиты два крайних её фрагмента. Это позволит обойтись без последующего вырезания центрального участка доски.

Отбейте меловую линию на заданном расстоянии от края платформы. Положение шнура определите угольником.

Прикрепите нижнюю обвязку фронтона к настилу забитыми под углом гвоздями, которые будут работать при подъёме стены как шарниры.

Проверка прямоугольное нижней части каркаса. Равенства диагоналей добиваются путём смещения верхних концов крайних стоек.

Традиционный вариант — при сборке стропила фронтона крепят к сдвоенной верхней обвязке каркаса.

Предлагаемый вариант — при сборке стропила фронтона крепят непосредственно к стойкам.

Сборка каркаса фронтона

Заготовка и установка стоек

Выпуск обшивки за пределы нижней обвязки каркаса позволяет конструктивно связать фронтон со стеной дома. Произведите точные замеры, иначе обшивка не даст стене полностью опереться на платформу.

Доработка каркаса

Доработать каркас с чётко обозначенными границами несложно. Главное — действовать чётко и последовательно. В частности, двигаться надо от центра к границам контура, то есть при наличии во фронтонной стене оконных или дверных проёмов нужно сначала собрать их каркасы, а затем работать от них.

Важная и ответственная операция — разметка стоек. Их расположение сначала размечают с заданным шагом на нижней обвязке, а затем эти координаты переносят на стропила. Теперь можно приступать к измерению длины стоек. Однако прежде чем делать это, нужно натянуть шнур вдоль верхнего ребра стропила, чтобы проверить, не выгнуто ли оно.

Если есть существенные отклонения, их следует устранить. Выполнить это нетрудно. Достаточно подготовить среднюю стойку (отрезав её не по ребру искривлённого стропила, а по натянутому шнуру), прибить её к нижней обвязке, а затем подтянуть стропило с помощью прибитого к платформе блока и клина. В заключение выправленное стропило прибивают к стойке. Только после такой корректировки можно сделать точные замеры длины всех остальных стоек, выпилить их и установить.

Собранный каркас обшивают листами ОСП. Крепить обшивку нужно с учётом её свеса, который после подъёма фронтона обеспечит конструкционную связь частей дома. Чтобы определить величину свеса, нужно точно измерить расстояние от настила платформы до верхнего среза обшивки нижнего этажа. Очень важно сделать правильные замеры, иначе фронтон не будет опираться на платформу, а зависнет на ребре обшивки.

Прикрепив листы обшивки, фрезером выпиливают оконные и дверные проёмы, после чего стену обтягивают гидроизоляционным материалом, который также должен иметь свободный выпуск с учётом перехлёста на стену первого этажа. Полотнище нужно натягивать плотно, чтобы не образовались пузыри, которые могут создать препятствия при обшивке фронтона досками или сайдингом.

Подъем стены

После сборки каркаса и обшивки его ОСП и гидроизоляционным материалом фронтонную стену можно поднимать. Делают это при помощи стеновых домкратов — подъёмных устройств с шарнирными «башмаками», которые надёжно крепят к платформе.

В исходном положении домкраты стоят вертикально, а по мере подъёма стены отклоняются на «башмаке» на всё больший угол. Когда стена занимает вертикальное положение, её фиксируют подкосами, а домкраты убирают. В заключение отрезают концы фиксирующих металлических лент, после чего стену прибивают по линии разметки, при необходимости подправив её положение.

После завершения работ по возведению крыши такой фронтон останется лишь обшить досками или сайдингом.

Подъем фронтона стеновыми домкратами

Перед началом работы шарнирные «башмаки» домкратов надёжно крепят к платформе, а затем начинают подъём.

После перевода стены в вертикальное положение её фиксируют подкосами, а затем прибивают через нижнюю обвязку к настилу, предварительно проверив её положение на линии разметки.

Установка фронтона


Большинство строителей сначала возводят дом под крышу и только потом занимаются доработкой фронтонов. Возможно, такой алгоритм и является оптимальным в пла

Источник: mainstro.ru



Фронтон двухскатной крыши: как рассчитать площадь и подшить

Фасад часто называют визитной карточкой владельца дома. Поэтому выбору материалов для отделки уделяют не меньше внимания, чем его конструктивным особенностям. Только в этом случае он будет долго радовать вас своим достойным внешним видом.

Одним из важнейших элементов фасада является фронтон крыши. Чаще всего, когда предполагается возводить кровлю самостоятельно, владельцы останавливают свой выбор на двускатном варианте. Фронтон двухскатной крыши, как и любой другой, требует продуманного подхода и точных расчетов.

Как правило, в качестве материала для фронтона крыши подбирают более легкие, но при этом с достаточно высокими прочностными характеристиками. Чтобы лучше понять, с чем это связано, нужно понять что это такое фронтон дома.

Устройство фронтона двухскатной крыши

Фронтон дома – это торцевой участок кровли, который закрывает пространство между ее скатами и опирается на карниз. Наиболее распространенной конструкцией сегодня является фронтон двухскатной крыши. Боковые карнизы в подобных случаях завершают треугольные скаты. При достаточной высоте (от 2 до 2,5 м) он может служить стеной для мансардного помещения. Для нежилых чердачных помещений искомая высота обычно не превышает 1 м.

Очевидно, что весь год фасадная часть кровли находится под воздействием агрессивных факторов внешней среды. Если же учесть также, что именно благодаря ей немалая нагрузка от кровли равномерно распределяется по несущим стенам, то конструкция фронтона и ее отделка должны быть прочными и надежными.

Довольно часто он продолжает внешнюю несущую стену. В таких случаях используют тот же материал. Еще один вариант обустройства фасадной части кровли – это отдельная конструкция, для возведения которой используют вертикальные деревянные брусья либо железобетонные опоры. Зашивку фронтона крыши в этом варианте можно выполнить из любого отделочного материала.

Преимущества и недостатки

Среди основных достоинств конструкции в первую очередь отмечают:

  • возможность создать дополнительное пространство под кровлей – в зависимости от высоты, там можно обустроить жилую мансарду ;
  • способность защитить кровельную конструкцию от осадков и сильных порывов ветра. Лучший результат обеспечит ее выпуск в 300–400 мм;
  • обеспечение ее необходимой жесткости и устойчивости;
  • эстетичность, за счет оформления фронтона крыши.

Преимущества и недостатки конструкции часто соседствуют. Скажем, дополнительная подшивка фронтонов крыши кирпичного дома не нужна, они отличаются долговечностью и прочностью. Все это, конечно же, можно отнести к достоинствам. С другой стороны, их внушительный вес, несомненно, можно считать недостатком.

К общим минусам этих конструкций, как правило, относят:

  • необходимость усиления, если требуемый уровень надежности не достигнут;
  • подверженность значительным ветровым нагрузкам, которая прямо пропорциональна высоте и фасадной части кровли и площади ската.

Как сделать своими руками

Возведение фасадной части кровельной конструкции следует выполнять по тщательно проработанному проекту, поскольку любая ошибка в расчетах по определению точных размеров может привести к перекосу стропильной системы. Это, в свою очередь, станет причиной серьезных осложнений и даже обрушения стен.

В месте соединения верхней части строго вертикально устанавливают матчу, равную по длине высоте будущей конструкции. Ее закрепляют по центру стены, а верхний конец соединяют с углами стены, к примеру, капроновым шнуром в натянутом состоянии, образовав равнобедренный треугольник. Его боковые стороны послужат в дальнейшем маяком при укладке боковин конструкции.

Практически устройством фронтона можно заняться и до, и после возведения кровли. Тем не менее опытные мастера рекомендуют придерживаться первого варианта, поскольку готовая кровля, как правило, усложняет возведение фронтонной стены.

Подобная конструкция довольно хрупкая, поэтому ее желательно укреплять. К примеру, прежде чем зашить фронтон мансардной крыши , как один из возможных вариантов, сооружают дополнительную разделительную стену, толщиной более 24 см либо пилястры и колонны.

Как сделать козырек фронтона

Одной из разновидностей кровельного карниза является фронтонный свес крыши, который выполняет защитную функцию. Опорой для выпуска крыши с этой стороны здания служат выступающие части таких элементов кровельной конструкции, как коньковый брус и мауэрлат, на который опирается дополнительная стропильная нога.

Для легких кровельных пирогов или мауэрлатов и коньковых прогонов, не имеющих консолей с фасадной стороны, карнизную доску, из которой сделан свес, крепят на выпущенной обрешетке.

Глубина свеса определяется конструктивными особенностями стропильной системы и материала кровельного покрытия .

Как рассчитать площадь

Как уже было сказано, монтаж фронтона крыши можно выполнить как до, так и после ее возведения. В первом варианте высоту определяет сам владелец. Во втором – она должна быть соизмерена с габаритами чердачного пространства. Приведем несколько значений высоты, взятых из практики:

  • при отсутствии чердака – менее 0,7 м;
  • теплый чердак – 0,8–1 м;
  • мансарда – начиная с 2 м. Этой высоты должно хватить на создание комфортных условий для проживания в мансардном помещении, скажем, для установки окон.

Расчеты выполняют с учетом геометрических измерений и особенностей конструкции. Это необходимо для определения величины допустимых нагрузок, создаваемых внешними факторами. Значение аэродинамического коэффициента – порядка 0,7.

В двухскатной крыше фронтом имеет вид равнобедренного треугольника, поэтому его площадь вычисляется по формуле из курса элементарной геометрии:

S= L /2*H, где в данном случае:

  • основание L –это длина стены
  • высота H –длина отрезка, соединяющего верхнюю точку стропильного узла конька и стену.
  • Начнем с высоты. Для этого нам нужен угол наклона ската, поскольку с точки зрения геометрии высота представляет собой катет прямоугольного треугольника, который вычисляют по формуле

Допустим, речь идет о здании 5*8 м, имеющей крышу с уклоном в 45°. tg 45°=1, поэтому оптимальной высотой конька считается 2,5 м.

  • Теперь можно переходить к определению площади. Помимо указанной выше формулы, можно воспользоваться также методом параллелограмма. Для этого треугольник мысленно достраивают до параллелограмма и рассчитывают площадь по следующей формуле:

S=ah, в которой h – высота, а – основание.

Остается разделить полученную величину пополам.

Посчитаем площадь фасадной части двускатной крыши. Допустим, ширина – 8 м, а угол уклона – 35⁰.

Как видите, ничего сложного. Другое дело, когда определив, чем зашить фронтон крыши, нужно подсчитать количество материала. Многие из них имеют форму прямоугольника, поэтому неминуемо должны образоваться обрезки, и их будет тем больше, чем больше площадь листа. При закупке материала придется учитывать также отходы.

Подшивка фронтонов крыши: варианты

Попробуем разобраться, чем закрыть фронтон дома. Заделать его можно при помощи различных материалов. Каждый из них, безусловно, имеет свои особенности, но в любом случае он должен соответствовать конструкции кровли и общему дизайнерскому замыслу. Среди наиболее удачных решений можно назвать профнастил, сайдинг и другие.

Когда речь заходит о том, как зашить фронтон деревянного дома, на ум сразу приходят брус, доска или вагонка. Добавим также, что современные деревянные дома нередко украшают крыши с рубленными фронтонами из имитации бруса или с резьбой. Отметим, что последний вариант оформления стоит весьма недешево.

Преимущества:

  • Относительно простое устройство. Древесина легко поддается обработке. Отдельные доски весят совсем немного, поэтому обшивать конструкцию можно самому без помощника.
  • Доступная стоимость. По стоимости материал доступен среднестатистической семье.
  • Натуральный вид красивой текстуры дерева.
  • Относительная длительный эксплуатационный срок. Без потери внешнего вида древесина может прослужить порядка 10-15 лет. Это не значит, что дальнейшая эксплуатация невозможна, однако, вид у нее, возможно, будет не тот: появятся трещины, доски начнут деформироваться и т. д.

Недостатки:

  • Сложный уход. Единственным выходом сохранить древесину от разрушения является покраска, однако, в этом случае она теряет свою натуральность.
  • Риск приобрести некачественный материал.
  • Повышенная чувствительность к температурным и влажностным колебаниям.
  • Подверженность порче насекомыми, к примеру, древоточцами.

Еще немного о том, как сделать фронтон крыши деревянного дома.

Доски фиксируют к торцевой стене при помощи обычных гвоздей. Можно использовать как лобовые, так и карнизные доски. Разница только в способе установки. Если карнизные устанавливают в карнизные пазы, то лобовые – на торцевой части стропил.

Как подшить сайдингом

Сайдинговые панели надежны в эксплуатации. Они стойки к механическим воздействиям и сравнительно долговечны. К несомненным преимуществам материала относится также его стойкость к климатическим изменениям. Установку выполняют по выверенной технологии, доступной даже непрофессионалу.

Отметим несколько важных моментов монтажа сайдинга.

  • Установку сайдинговых панелей выполняют на специальных направляющих из металла или дерева, закрепленных вертикально с шагом 30–40 см.
  • Самой распространенной технологией считается монтаж сайдинговых панелей на деревянную обрешетку. Такой способ не требует большого времени и особых затрат. Сайдинг к обрешетке крепят при помощи шурупов (саморезов).

  • Климатические и температурные факторы вызывают деформацию панелей, поэтому между ними и обрешеткой предполагается наличие технического зазора порядка 1 см.
  • Для оформления последних рядов используют планки специального типа так называемые финишные. Образующийся при этом стык прячут под угловым элементом, чем и заканчивают монтажные работы.
  • Эксклюзивный вид строению могут придать панели вертикального типа. Как правило, их закрепляют, используя молдинги и J — образные крепежные элементы.

Как правильно металлопрофилем зашить фронтон крыши

Фронтон двухскатной крыши из профнастила монтируется на легкий каркас. Таким образом, при выборе отделки из металлопрофиля нагрузка на стропильную систему , которая выполняет функцию несущего элемента двухскатных крыш , значительно снижается. Профилируемые листы подходят даже для обустройства фасадной части крыш каркасных домов, а они, как известно, отличаются легкостью. При этом высокие прочностные характеристики позволяют им справиться с любыми ветровыми нагрузками.

Такая конструкция легка в эксплуатации и практически не требует для этого каких-либо расходов: достаточно шланга, воды и мягкой тряпки, которой протирают листы после мытья. К тому же можно легко и просто провести замену любого поврежденного участка.

Чаще всего для данного вида работ используется стеновой профнастил. Внешне он более легкий и изящный, что, несомненно, придает строению дополнительную привлекательность.

Технология монтажа

  • Установка каркаса. Он собирается из металлических профилей, которые фиксируют на кронштейны. Таким образом одновременно обеспечивается вентиляционный зазор, необходимый между фасадной частью и обшивкой.
  • Раскрой профлистов. Материал раскраивают согласно имеющемуся эскизу. Необходимый инструмент – специальные ножницы по металлу либо низкооборотные пилы.
  • Категорически запрещено использование болгарки для резки металлопрофиля, так как в процессе работ из-за сильного нагрева мест среза нарушается защитный слой материала.
  • Теплоизоляцию в случае необходимости проводят следующим образом. На отделываемую поверхность укладывают паропроницаемую мембрану, слой утеплителя и ветробарьер.
  • Профлисты крепят к каркасу, используя кровельные саморезы .

Фронтон двухскатной крыши: как рассчитать площадь, правильно установить и зашить


Фронтон двухскатной крыши вполне можно рассчитать и выполнить самостоятельно. Важно правильно подобрать материал для фронтона. В статье можно ознаомиться с

Источник: stylekrov.ru



Фронтон дома – устройство, виды, способы монтажа

Некачественно сделанный фронтон сводит к нулю все старания по обустройству крыши. Чтобы затраты на дорогой кровельный материал оправдались, необходимо обшить участок стены, который с боков ограничивают скаты крыши, а снизу карниз, и выполнить термоизоляцию с помощью подходящего утеплителя. Как правильно отделать фронтон дома, какой материал и способ монтажа лучше расскажет сегодняшняя статья.

Устройство и виды

Фронтон – это часть торцевой стены, располагающаяся между двумя скатами крыши, снизу которой располагается карниз. Этот элемент присутствует почти у каждого вида скатных кровель, кроме шатровой и вальмовой. В зависимости от внешнего вида фронтоны разделяют на следующие категории:

  1. Треугольный. Самый распространённый вид характерный для двухскатных крыш с прямыми скатами. По форме он напоминает равнобедренный, равносторонний треугольник, две стороны которого формирует свес скатов, а основание — карниз.

Помимо основных видов в архитектуре используют более замысловатые виды фронтонов в форме полукруга, киля, лука, ступенек. Материал, из которого их изготовляют, может совпадать с основным материалом стен, а может использоваться другой вид отделки.

Если помещение под кровлей не предназначается для использования в качестве жилого, то минимально допустимая высота фронтона согласно строительным нормам составляет 0,7 м. В случае, если домовладельцы планируют использовать чердак в хозяйственных целях, требуется высота 1,5 м и выше. Для оборудования жилых одноуровневых мансард расстояние от карниза до конька крыши должно составлять не менее 2,5 м, для двухуровневых – 5 м или выше.

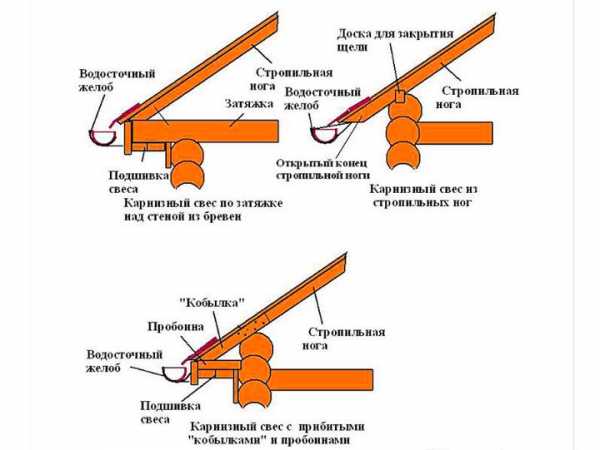

Фронтонный свес

Фронтонный свес – это выступающий элемент скатов крыши, обрамляющий торцевой фронтон по бокам и переходящий в карниз. Ширина свеса не регламентируется строительными нормами, обычно этот параметр варьируется в районе 0,4-0,7 м. Чем шире фронтонный свес, тем лучше он защищает отделку стены от попадания влаги. Однако, важно, чтобы этот элемент гармонировал с общим архитектурным замыслом. Сделать фронтонный свес можно следующими способами:

  • За счет обрешетки. Когда происходит монтаж обрешетки на стропильную системы, ее удлиняют так, чтобы она формировала свес над фронтоном торцевых стен. Этот метод подходит для кровельных материалов с небольшой массой (еврошифера, битумной черепицы, мягкой кровли), если ширина свеса менее 40-50 см. Для более массивных конструкций этот способ ненадежен, так как доски обрешетки не выдержат увеличенную нагрузку.

Чтобы материал свеса сам не страдал от воздействия влаги, с нижней стороны его необходимо подшить. Для отделки используют древесину, сайдинг, софиты, профнастил. Опытные кровельщики советуют подшивать свесы специализированными софитами с перфорацией, чтобы не ограничивать проникновение воздуха в толщу кровельного пирога.

Способы возведения

Теперь, зная, что такое фронтон, мы перейдем к вопросу, когда же происходит его монтаж. Даже опытные кровельщики не могут однозначного ответить на этот вопрос однозначно. Выбирать приходится из следующих вариантов:

  1. Перед возведением крыши. Многие мастера считают этот вариант более удобным, потому что выдающиеся части крыши не мешают работе. Способ установки фронтона до сборки стропильной системы актуален для регионов с сильными, порывистыми ветрами, где стена под крышей используется как дополнительная опора для скатов. К тому же, заранее возведя фронтон, легче задавать геометрию кровли с помощью кирпичной кладки, бревна и бруса.

Обшивка фронтона

Выбор материала, с помощью которого обшить фронтон – вопрос, мучающий каждого домовладельца. Ведь хочется, чтобы он был не только практичным и долговечным, но и не портил привлекательный облик дома. К счастью, строительные магазины предоставляют огромные возможности для выбора:

  • Древесина. Классический вариант обшивки фронтона, который никогда не теряет актуальности. Натуральная древесина – это натуральный материал, который прекрасно защищает от холода и ветра. Одна ввиду низких влагозащитных свойств дерева, фронтон, обшитый им, придется каждый сезон покрывать защитными лакокрасочными составами. Но даже при условии качественного ухода, он не прослужит более 10-15 лет, после который потребуется полная реконструкция.

Оборудование фронтона крыши – важный момент строительства, который отражается не только на внешнем виде дома, но и на удобстве его использования. Поэтому монтаж этого элемента кровли заслуживает внимательного изучения и профессионального подхода.

Фронтон дома


Устройство фронтона крыши, что такое фронтонный свес и отлив. Какими способами и из чего выполнить обшивку щипцовой стены дома.

Источник: krovlyakrishi.ru



Устройство фронтона своими руками

Устройство фронтонов занимает особое место при выполнении кровельных работ. Конструкция, в основе которой лежит карниз, образуемая двумя скатами крыши и служащая завершением боковых стен здания, называется фронтон дома. В соответствии с формами крыши, различают следующие типы фронтонов:

Схема расчета высоты фронтона.

  1. Треугольные. Самый распространенный и простой в исполнении дизайн.
  2. Полукруглые. Такое исполнение получило популярность благодаря своей эстетичности и плавности формы.
  3. Трапециевидный. Такой фронтон можно увидеть в шедеврах древнеримской и древнегреческой архитектуры.
  4. Ступенчатый. Иногда используется при строительстве бань и дачных домов.

Функции фронтона

Схема обшивки фронтона сайдингом.

Основная функция фронтона состоит в том, что он заполняет пространство между карнизом и кровлей и защищает внутреннее помещение от снега, дождя, ветра, прямых солнечных лучей, птиц. Кроме того, фронтон является опорой для стропильной системы крыши. Так как отделка дома может быть выполнена из различного по фактуре и цвету материала, то, создавая дизайн всей хозяйственной постройки, примите во внимание эстетическую функцию.

Также стало популярным использование фронтона в качестве несущих стен помещений мансардного типа. В таком случае конструкцию нужно укрепить и утеплить, усилить паро- и гидроизоляцию стен с помощью паропроницаемой ветрозащитной пленки, то есть мембраны. Усилить фронтон можно с помощью пилястр либо осуществив монтаж поперечной стены внутри помещения чердака.

Монтаж фронтона

Выбирая материал для фронтона, следует принимать во внимание его характеристики и дизайн. К примеру, преимущество кирпичных фронтонов в том, что они прочные, долговечные, не гниют и не требуют дополнительной покраски. Тогда кладку делают строго до того, как начнут монтаж стропильной системы кровли. Отделка может быть сделана и деревом. Это более дешевый материал, однако частая покраска досок является значительным минусом. Недорогостоящий и удобный вариант – отделка сайдингом. Он будет уместен как для кирпичных домов, так и деревянных.

Если помещение будет использоваться как холодный чердак, то монтаж сайдинга можно осуществлять прямо на доски. Для начала устанавливается планка примыкания. Далее на всю длину фронтонного свеса ставят внутренние углы и в их пазы устанавливают сайдинговые панели нужной длины, для этого добавляйте к своим измерениям 5-10 мм. Зимой панели лучше нарезать в теплом помещении, так как сайдинг на холоде теряет свою гибкость. Также в качестве обшивки можно использовать такой материал, как вагонка, ЮСБ плита, блок-хаус, декоративные элементы.

Для того чтобы сделать расчеты при устройстве фронтона своими руками, нужно знать его ширину и высоту. Если ваш выбор пал на форму фронтона в виде равнобедренного треугольника, то вычислять нужно по формуле h*1/2 c, где h – высота, а с – ширина фронтона.

Если кладка стен была выполнена кирпичом, то скорее всего он будет выбран и как материал для стройки фронтона. Отделка фронтона кирпичом имеет свои нюансы. Изначально кладку боковых сторон дома поднимают на два ряда на толщину стенки фронтона. На внутреннюю толщину укладывается мауэрлат. Сначала установите вертикальную рейку и натяните капроновые шнуры так, чтобы получился треугольник. Приложите кирпич к шнуру и сделайте отметку для среза, учитывая толщину кладочного шва. Впоследствии боковые стороны фронтона можно выровнять раствором. Чтобы придать устойчивость, через каждые четыре-пять рядов кирпичной кладки разместите арматурную сетку.

Чтобы защитить фронтон от сильного ветра, как правило, свес кровли выставляют немного вперед. Для этого коньковый брус выпускают на нужную ширину, а бруски обрешетки крыши на необходимую длину.

Подбирая дизайн вашего дома, определите функции чердака: будет это холодное помещение или жилая мансарда, так как от этого зависит монтаж и размеры окна либо вентиляционной решетки.

Фронтон дома: монтаж, отделка, материал


Фронтон дома заполняет пространство между карнизом и кровлей и защищает внутреннее пространство от осадков. Он же является опорой для стропильной системы крыши.

Источник: kryshikrovli.ru



Строим красивый и прочный фронтон крыши мансарды своими руками

Пространство стены, ограниченное геометрией крыши, называется фронтоном. Раньше этим термином обозначали лишь тот участок стены под крышей, который выкладывался кирпичной кладкой вместе с капитальными. Если же дом был выполнен из деревянного бруса, то стены, возводимые под скат крыши, назывались щипцовыми. Однако сегодня практика объединила эти два термина, и фронтонами стало принято называть любой участок стены в области чердачных помещений, то есть построенный вместе со всем срубом брусьями, выложенный кирпичом или любым другим строительным материалом. Возвести фронтон своими руками – задача не из простых, но вполне выполнимая, если подойти к ней профессионально.

Основные функции и геометрия конструкции

В зависимости от конструкции кровли и угла ее наклона фронтоны могут быть самой разной формы – треугольные, овальные, трапециевидные или сложной геометрии. Высота их варьируется в диапазоне от 0,7-1 м, если строится нежилое чердачное помещение, до 2,5 м, если планируется получить полноценную мансарду. Однако использовать помещение под крышей в качестве жилого можно уже при наличии 1-1,5 м его высоты. Как сделать фронтон крыши, зависит от того, станет ли он продолжением стен или будет построен отдельным элементом. В последнем случае между ним и основной стеной прокладывается изолирующий материал, а также монтируются козырек и отливы.

Какой бы вид фронтона не был выбран, важно, чтобы он выполнял свои основные функции, а именно:

  • защищал чердак от проникновения влаги и порывов ветра;
  • сохранял тепло, если чердачное помещение планируется сделать жилым и, следовательно, отапливаемым – утепление фронтона мансарды, в этом случае, совершенно необходимый этап работы;
  • был крепким и устойчивым, если на него планируется опирать балки перекрытия, а также имел возможность выполнять ту же функцию, что и задняя стена шкафа или тумбы – придавать кровле необходимую жесткость;
  • украшал здание: дизайнерский, грамотно оформленный фронтон может стать изюминкой экстерьера дома.

До монтажа стропил или после: выбираем порядок работ

Вопрос «как сделать фронтон» имеет ответ еще на стадии проектирования. Возведение его может быть начато до постройки стропил или после их монтажа. Какой порядок работы выбрать, зависит от многих факторов.

Так, если планируется максимально укрепить эту часть здания в связи с наличием в местности сильных постоянных ветров и дальнейшим ее использованием в качестве опоры для балок перекрытия, то очевидно, что фронтон должен быть построен перед установкой стропил. Кроме того, в пользу первоочередного возведения стены говорит и удобство, которое будут иметь строители в том случае, если им не будут мешать стропильные балки.

Важно знать: Давление ветра усиливается с увеличением угла ската крыши.

Однако есть преимущества и при выборе варианта, когда обшивка фронтона крыши делается уже после установки стропил и обрешетки – исключается вероятность перекосов кровли из-за асимметрии углов. Обрешетка станет ограничителем при возведении щипцовых стен. Кроме того, если планируется делать облегченный вариант (использовать обрешетку из тонкого бруса и обшивку фанерой, ондулином, пластиком или другим облицовочным материалом), то, конечно, необходимо его жестко крепить к крепкой основе – балкам стропильной системы.

Строительство фронтона для мансардного помещения

В современной практике строительства наблюдается стремление к облегчению конструкции зданий и возведению каркасных элементов с последующей зашивкой облицовочными материалами проемов их обрешетки. При возведении щипцовых стен это возможно, если нет опасности появления сильных ветров в местности. То есть тогда, когда обшивка фронтонов играет лишь декоративную и влагозащитную функции. Мы рассмотрим далее вариант возведения капитальной конструкции.

        1. Прежде всего, для того чтобы выделить место для установки мауэрлата, щипцовые стены поднимают на высоту двух рядов кирпичной кладки (ширину бруса).

Полезно знать: Для укрепления фронтона часть слоев кладки укрепляют арматурной сеткой.

Это важно знать: В щипцовых стенах устанавливают окно, даже если помещение не планируется обустраивать под жилое – оно должно быть проветриваемым и освещаться солнцем. Проемы должны быть размечены в процессе кладки и в этих местах устанавливают прямоугольные конструкции обрешетки из бруса достаточной ширины для надежного закрепления окна и двери.

Облицовка фронтона: материалы и порядок работы

Вариант облицовки стен традиционной вагонкой или древесно-стружечными плитами знают многие. Однако с появлением на рынке новых материалов стало возможным максимально удешевить работы, используя современные виды облицовочного материала: сайдинг, профнастил, пластик и прочие.

Какой бы материал не был выбран, перед тем как обшить фронтон, следует, как обычно, произвести расчеты его площади:

            1. Как мы помним из курса школьной программы, если фигура имеет форму треугольника, то перемножается его высота на ½ длины основания. Если форма фронтона – сложная геометрическая фигура, то визуально делим ее на более простые, например, треугольник и трапецию, и по известным формулам высчитываем площади этих объектов. Затем узнаем площадь одного элемента будущей облицовки. Дальше определить количество штук необходимого строительного материала просто. Не забываем из общего значения вычесть цифру площади окон и дверей и сделать небольшой резерв.
            2. Следующим шагом, перед тем как зашить фронтоны, станет монтаж обрешетки, выполненной деревянными брусьями размера приблизительно 4х4 см или алюминиевым профилем. Если планируется сделать чердачное помещение жилым, то между элементами обрешетки укладывается утеплитель, а сверху – протекционная пленка, препятствующая потере тепла и проникновению внутрь теплоизоляционного материала влаги.
            3. Монтаж панели примыкания водостока: лист металлочерепицы подкладывают под металлический уголок, после чего последний закрепляется саморезами. Лист продвигается далее вдоль кромки фронтона, и внахлест к первому уголку сверху закрепляется второй уголок, и так до края. Водосток можно было бы закрепить сразу вместе с уголком, но он будет мешать дальнейшим работам по облицовке.

Возведение фронтона и дальнейшую его облицовку вполне по силам сделать самостоятельно. Однако помощь профессионалов позволит избежать таких подводных камней, как неверный расчет необходимой прочности чердачной стены и несимметричность углов стен, расположенных друг напротив друга, ведущая в конечном итоге к перекосу поверхности крыши.

Фронтон своими руками: как сделать конструкцию прочной и теплой


Создавая фронтон своими руками, следует заранее определиться с геометрией конструкции. Как сделать фронтон мансарды: основные этапы работы. Как обшить фронтон:

Источник: goodkrovlya.com



luchiefasady.ru

Как сделать фронтон двухскатной крыши: варианты дизайна

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Хорошо спроектированная и построенная крыша становится не только надежной защитой каркасного дома, но и его украшением. Здесь каждая деталь имеет огромное значение, будь то фронтон, облицовка или декоративные элементы. Казалось бы, при умелых действиях обычная конструкция способна превратиться в шедевр строительного искусства, но перед тем как сделать фронтоны двухскатных крыш застройщики тщательно продумывают каждую мелочь монтажного процесса, предлагаем и вам ознакомиться с азами этого искусства.

Функции фронтона

Фронтоном называют верхнюю часть стены, которая по сторонам ограничивается скатами, а снизу – карнизом. Двухскатная кровля в большинстве случаев выполняется в форме треугольника или пятиугольника. Также можно встретить и другое описание фронтона: подскатная часть стены, которая имеет сплошную кладку с несущей конструкцией. Что касается деревянного или каркасного дома, то этот элемент чаще называют щипцовой стеной, хотя оба термина означают одно и то же и относятся ко всем участкам чердачного перекрытия, созданного из кирпичной кладки, древесины или блочного материала.

На фронтон возложено несколько миссий одновременно, и он с ними отлично справляется:

  • защищает мансардное помещение от осадков и негативных атмосферных явлений. Он не позволяет влаге воздействовать на деревянные элементы конструкции, ведь при повышенной влажности они быстро приходят в негодность, да и о комфорте в доме можно забыть;
  • поддерживает оптимальный температурный режим. Для двухскатной кровли каркасного сооружения характерно обустройство мансарды, которую обязательно нужно утеплять. Даже если вы не планируете ее использовать под жилое помещение, зашить фронтон необходимо, иначе отопительная система будет вынуждена работать с нагрузкой, что отразится в счетах за использованное топливо;
  • добавляет кровле необходимой жесткости. Он обеспечивает стропила дополнительной опорой, частично беря нагрузку на себя, что делает крышу надежной и устойчивой. Без такой детали не обойтись в ветреных регионах;
  • придает эффектный внешний вид постройке. Благодаря декоративным элементам фронтона удается полностью преобразить облик даже самого ветхого каркасного дома, при этом не потратив огромную сумму.

Архитектурные формы

Большинству из нас более привычны треугольные или пятиугольные фронтоны, однако это далеко не все формы, присущи подкровельной части стены. Архитекторы также создают конструкции следующего вида:

  • килевидные. Созданные по подобию киля корабля. Не смотря на всю красоту и изящество, они практически не используются в современном строительстве, а относятся к старинному зодчеству и кое-где еще сохранились до наших времен;
  • полукруглые. Эти фронтоны также практически не встречаются в современном строительстве, так как их монтаж очень сложен;
  • трапециевидные. Как становится понятно из названия, по форме напоминают трапецию, устанавливаются при строительстве полувальмовых кровель;
  • треугольные. Наиболее распространенные фронтоны. В случае с симметричной кровлей они будут равносторонними;
  • прерванные. Карниз таких участков стены прерывается оконным проемом;
  • лучковые. По форме напоминают полуовал натянутого лука. Если крутизну изгиба увеличить, то они становятся полукруглыми;
  • ступенчатые. По бокам у таких фронтонов выполнены ступени, а монтаж кровли здесь происходит без устройства фронтальных свесов.

Расчет и монтаж

Любая грамотная работа начинается с инженерных расчетов, что позволяет выдержать пропорции и геометрию кровли, а также определиться с количеством строительных материалов, которыми нужно будет зашить фронтон. Для начала определяется высота щипцовой стены, а если крыша уже есть, тогда расчет ведется с учетом высоты конька. В обратном случае определяют продолжительность фронтона, и руководствуясь полученными параметрами выстраивают геометрию двухскатной конструкции. Высота конструкции планируется с учетом ее функционального назначения. Для нежилого чердака достаточно высоты до 1 м, в то время как жилая мансарда требует от 1,5 м. Если вы хотите получить комфортное пространство для проживания, проводите монтаж конька на высоте от 2 до 2,5 м.

Высота фронтона для мансарды

Фронтонная стена каркасного или любого другого дома строится по двум технологиям, которые разнятся порядком проведения работ:

До монтажа кровли. Если возведена только коробка строения, можно соорудить фронтон в первую очередь, тогда скаты не будут затруднять процесс, ведь они не занимают пространство. Выбрав такой способ, установите мачту по центру щипцовой стены, при этом ее длина должна соответствовать высоте самого фронтона. От мачты к углам коробки нужно натянуть шнур, который очертит контур щипцового пространства.

Если монтаж крыши закончен. В данном случае фронтон выкладывается изнутри чердака. Этот способ не так удобен, ведь доступ к объекту ограничен скатами, зато уже сформирована геометрия кровли, и вы своими действиями не нарушите ее.

Монтаж фронтона каркасного дома нельзя назвать очень сложным, ведь он под силу подавляющему большинству людей, владеющих определенными навыками. Последовательность работ здесь определяется выбором строительных материалов, и чаще всего обращаются к помощи деревянного сырья или кирпича. Если вы решили зашить фронтон древесиной, то для начала соорудите каркас, а затем облицуйте его досками толщиной не менее 30 мм.

Специалисты не советуют использовать для таких целей фанеру, даже если она влагостойкая, ведь такой материал не обладает достаточной прочностью и конструкция будет не абсолютно надежной. В качестве наружной облицовки можно использовать сайдинг или вагонку, которые придадут фасаду прекрасный внешний вид и усилят влаго- и термоизоляцию. Кирпичную конструкцию создают кладкой в полкирпича, со средним расходом материала 40шт/1м2, учитывая подгонку. Лучше всего монтаж проводить пустотелым кирпичом, чтобы снизить нагрузку на фундамент каркасного дома.

Утепление

Как говорилось ранее, теплоизоляционные работы проводятся там, где мансарда будет использоваться в качестве жилого пространства, но даже если чердак будет нежилым, а средства позволяют, лучше фронтон утеплить, ведь это положительно скажется на микроклимате внутри каркасного дома и позволит сэкономить на отоплении.

Следуя советам профессионалов, лучше выбирать базальтовую вату, и лишь в крайнем случае, пенопласт.

Монтажный процесс начинается с устройства каркаса из досок, ширина которых равна толщине утеплительного материала. Под наружную облицовку фронтона каркасного дома необходимо натянуть пароизоляционную мембрану. С внутренней стороны такой «пирог» нужно закрыть щитами или досками.

Облицовка фронтона сайдингом

Ни в коем случае не трамбуйте утеплитель, так как он утратит свои полезные свойства. Также не забывайте оставлять технологический зазор между минватой и внутренней облицовкой. Чтобы деревянные элементы обшивки прослужили долго, их обрабатывают специальными антисептическими средствами. Рекомендуется не реже одного раза в год проводить ревизию крыши и при необходимости выполнять ее своевременный ремонт. Если вы знаете, как сделать фронтон крыши, то с ремонтом у вас вопросов точно не возникнет.


domzastroika.ru

Стропильная система фронтонами: схемы трехфронтонной крыши

Опорой для укладки наслонных стропил могут служить не только разные по высоте несущие стены малоэтажной постройки или замещающие их подстропильные конструкции. Установка основных элементов каркаса скатной крыши может производиться на торцевые стенки. Сооружают их из пенобетонных блоков, пиломатериалов, бревна, кирпича в форме чаще всего треугольников, реже пятиугольников.

Этот способ строительства отличается от стандартных схем. Для его реализации надо четко знать, как возводится стропильная система фронтонами, какие правила следует соблюдать при ее устройстве.

Самая распространенная в малоэтажном строительстве технология сооружения каркаса крыши заключается в укладке стропилин на несущие стены, различающиеся по высоте. Вместо сплошной внутренней стены посреди чердака может устанавливаться «рама» из бруса. Состоит она из стоек, опирающихся на лежень, установленного сверху конькового прогона и подкосов, обеспечивающих конструктивную жесткость.

Однако оба указанных метода существенно сокращают возможности по планировке чердачного пространства, которое рачительные хозяева все чаще стремятся оборудовать как спальню, бильярдную и т.п.

Для того чтобы не загромождать будущую мансарду стойками, арками и перегородками, можно просто в качестве опорных конструкций использовать торцовые стенки постройки. Они-то и станут служить опорой для конькового прогона.

Способы крепления коньковой балки

Прогон – опорная балка для верха стропилин, определяющая излом скатной крыши, ее коньковое ребро. Выполняют его горизонтально уложенным бревном, доской или брусом.  В случае устройства каркаса с опорой на фронтоны, прогон устанавливают тремя методами:

  • С замуровыванием во фронтонную стенку. В этом случае в торцовых стенах на высоте установки прогона формируются ниши, в которые укладываются обернутые гидроизоляцией края прогона.
  • Со сквозным пересечением фронтона. По этой схеме в торцевых стенах формируют сквозные отверстия, через которые края прогона выходят за пределы строения с наружной стороны.
  • С установкой на кронштейны. Практически народный способ, согласно которому на высоте расположения прогона к фронтонам крепят оцинкованные кронштейны, на которые опирают края прогонной балки. Метод применяют в основном в сооружении легких крыш дачных домиков.

Первый вариант не предполагает герметичной заделки края балки в каменной или кирпичной кладке. Материал стены и древесина не должны контактировать напрямую, чтобы не стать причиной преждевременного загнивания стропильной системы. Потому прогон делают длиной на 2 – 5 см меньше, чем размер перекрываемого пролета плюс глубина обоих углублений.

На дно выбранной во фронтоне ниши укладывают промасленную или пропитанную битумом деревянную прокладку из обрезка доски. Края балки запиливают под углом около 55 – 60º. Подобным образом увеличивают площадь торца деревянного элемента, чтобы оптимизировать просушку древесины и воздухообмен.

Перед монтажом коньковой балки проводится обязательная обработка антисептическим составом. Затем располагаемые в нише части обертывают рулонным гидроизоляционным материалом. В качестве обматывающей гидроизоляции краев прогона используют любой подходящий водоотталкивающий материал, начиная от рубероида до полимерной мембраны.

Во втором варианте, с пересечением фронтонных стенок прогоном, подготовка к укладке и гидроизоляция балки производится аналогичным способом. Преимущество этой схемы в том, что за счет выноса за стены консолей прогонная балка существенно разгружается.

Действующая на консоли снаружи дома сила будет гнуть их книзу, выпучивая центральную часть балки вверх. Немалый вес длинномерного деревянного элемента, направленный по традиции вниз, будет сопротивляться означенному явлению. Благодаря противодействию двух разнонаправленных сил коньковый прогон не выгнется ни в одну из сторон.

Варианты стропильных конструкций по фронтонам

Использование фронтонов в качестве опор позволяет отказаться от многочисленных конструктивных элементов, размещаемых в пределах мансардного или чердачного пространства. Отпадает необходимость в строительстве совсем не дешевых внутренних несущих стен, существенно сокращается, а при незначительных по протяженности пролетах сводится к нулю число вертикальных опор.

Сооружение трехфронтонной Т-образной крыши чаще всего проводится по схеме с опорой прогонов на фронтонные стенки, т.к. при выполнении работ обычным способом конструкция выходит излишне сложной. Устройство и установка многочисленных подкосов и шпренгельных ферм тормозит темпы строительства. А при возведении крыши скорость категорически не рекомендуется снижать, чтобы не «попасть» в период дождей.

Отметим, что при возведении крыш с пролетами свыше 6 м конструкцию, упрощенную путем отказа от ряда опорных деталей, придется все-таки усложнить. Коньковые балки получаются излишне массивными. Кроме того факта, что для их подъема к месту установки и монтажа потребуется спецтехника, есть риск слишком сильного прогиба посередине тяжелого прогона.

В списке стандартных решений для перекрытия больших пролетов прогонными балками, опирающимися на фронтоны, значатся:

  • Сооружение в коробке дома несущей стены с установкой на нее опоры или шпренгельной фермы. Стену строят поперек направлению прогона.
  • Деление коньковой балки на две части с установкой под место сопряжения опорной стойки или строительной фермы.
  • Установка укосин с опиранием во фронтонные стенки.

Если пролет не превышает 7 – 8 м, то для разгрузки коньковой балки допустимо применять укосины или капители на фронтонных стенках под краями длинномерного элемента. Они примут на себя часть нагрузки и украсят интерьер.

Еще один действенный способ разгрузки слишком длинной коньковой балки состоит в установке дополнительных прогонов, точно так же опирающихся на фронтон, но сбоку и ниже по скату крыши. Реализация подобного метода наталкивает мысль: а нужны ли теперь в схеме устройства крыши стропила? Ведь обрешетку для установки покрытия можно крепить прямо к прогонам.

Возможно, для конструкций без утепления можно запросто обойтись и без стропил. В истории строительства есть такие решения, например, построенные на самцах бревенчатых домов бесстропильные крыши. Их подобие сейчас водружают над домами с пенобетонными или кирпичными фронтонами.

Однако в случае устройства утепленной мансардной крыши некую имитацию стропильных ног все же придется установить, ведь теплоизоляция нуждается в организации естественной вентиляции. Для этого перпендикулярно прогонам достаточно установить брусок с размерами сторон 40×50 или 50×50 мм с шагом от 0,7 до 1,2 м. Ему не нужно сопротивляться нагрузкам, он должен просто формировать вентиляционные продухи.

Выбор материала для конькового прогона

Понятно, что основным конструктивным элементом каркаса крыши фронтонами является коньковый прогон. Он воспринимает основную нагрузку и передает ее фронтонным стенам. Поэтому все расчеты по строительству стропильной системы подобного типа проводятся именно для него.

Для устройства прогонной балки подходит:

  • Брус. Применяется в случае перекрытия пролета до 6 м. При использовании элементов бóльшей длины необходим монтаж дополнительных опорных стоек и подкосов.
  • Бревно. Лес приобретают, исходя из проектных размеров прогона с запасом на обработку торцов. Бревна стесываются не полностью на два каната, а только в местах контакта с фронтонными стенками и со стропилинами.
  • Клееная балка. Подходит для пролетов свыше 6 м, т.к. обладает внушительной прочностью и сопротивляемостью на изгиб, значительно большей, чем у цельнодеревянного бруса.

Сечение материала подбирают расчетным путем с учетом характерных для региона значений ветровой и снеговой нагрузки. Сначала определяют величины изгибающих моментов М, выражающихся в кг×см. Если прогон составлен из нескольких балок, то момент изгиба находят для самой изогнутой части составного прогона.

Когда результат вычислений момента изгиба станет известен, можно приступать к подбору сечения материала для устройства прогона. Для этого произвольно задается или высота, или ширина бруса, а вычисления производятся по приведенным нами в графических приложениях формулам.

Полученный в ходе вычислений результат необходимо проверить на предельную величину прогиба, которое не должно превышать 1/200 от общей длины коньковой балки. Если результат удовлетворяет техническим требованиям, то производится проверка на предельное внутреннее напряжение, появляющееся внутри балки во время ее прогиба.

Если по обоим предельным состояниям «запас» прочности получился довольно большим, можно уменьшить высоту либо ширину бруска. Не исключено, что в итоге повторных расчетов получится ощутимо сэкономить на материале. Если расчетный прогиб больше технического предела, то размеры материала для прогонной балки требуется увеличить и рассчитывать, пока не получится идеальный результат.

Если для устройства коньковой балки будет использоваться бревно, то следует помнить, что несущая способность сохранившей структуру древесины значительно выше, чем у пиленого бруса благодаря тому, что ее природные волокна не повреждены. Расчеты тогда производятся по формуле, ориентированной на вычисление характеристик цельного строительного леса.

Используя бревно при перекрытии больших пролетов, можно зрительно минимизировать прогиб одним из старинных способов, которым пользовались строители масштабных бревенчатых теремов. Бревна, используемые для устройства потолочных балок, они вытесывали в виде коромысла, создавая в середине бревна некое подобие небольшой арки. Края подтесывали сверху, чтобы выдержать общую толщину элемента.

Коромысло-образные тяжелые бревна в ходе эксплуатации прогибались посередине, в результате превращались в безукоризненно ровные элементы перекрытия. В наши дни описанная методика тоже нашла применение. Ею пользуются при заливке предварительно напряженных бетонных балок, просто незначительный изгиб практически незаметен, тем более, если конструкция уже простояла несколько лет.

Рассмотрим пример строительства крыши с тремя фронтонами, один их которых будет ниже, чем расположенные друг против друга его парные аналоги. Это весьма распространенный вариант проектирования загородных домов с крупным эркером, перекрытым собственной скатной крышей.

Сопряжение скатов эркера с основными скатами формирует две ендовы, для сооружения которых используются сдвоенные доски. Т.к. планируется устройство мансарды, установлена будет только одна центральная стойка, требующаяся для опирания расположенного ниже прогона, присоединяемого торцом к главной коньковой балке.

Этот узел в обычных трехфронтонных крышах с расположением прогонов на одной высоте не усиливается стойкой без необходимости. Направленный перпендикулярно к основному коньковому брусу элемент в таких ситуациях устанавливается на металлический оцинкованный кронштейн или на прибитый к основной балке опорный брусок.

Монтируемые в половинах пролета балки относятся к категории вспомогательных элементов. Их демонтируют перед отделкой мансарды. Для изготовления временных опор подойдет доска 50×150 мм. Центральная стационарная стойка будет довольно солидно нагружена, потому для ее изготовления применяется брус 100×150 мм.

Следует учесть, что одной даже мощной опоры для разгрузки трехфронтонной конструкции недостаточно. К тому же диагональные стропилины ендов будут тоже опираться на нее через прогон эркера. Поэтому центральную стойку усиливают подкосом, упирающимся в ответвление прогона и в мауэрлат внутренней несущей стены. Планировку мансарды следует проводить с ориентиром на указанное обстоятельство.

Фиксация Т-образной конструкции к фронтонам производится на стальные кронштейны, которые необходимо заранее закрепить на положенном месте с учетом проектной высоты. Установка кронштейнов производится так, чтобы каркас крыши оказался выше линии фронтонов примерно на половину толщины стропилины.

После устройства каркаса к торцам крайних стропильных ног будут крепиться выноса, часть которых лежит на кирпичном фронтоне, часть формирует фронтонный свес. Перед установкой выносов – укороченных стропильных ног, прикрепляемых по схеме поперечного лобового упора, на фронтоны укладывается рубероид или подобная рулонная гидроизоляция.

Краткий алгоритм сооружения Т-образной крыши выглядит следующим образом:

  • Установка мауэрлата по периметру будущей крыши. В сооружении основания для устройства стропильной системы в нашем примере используется брус 100×150 мм.
  • Монтаж балок перекрытия. Их изготавливают из бруса 100×150 мм или поставленной на ребро доски 50×150 мм. Первыми устанавливаются крайние балки, между которыми натягивается шнур. После контроля их положения и крепления проводится монтаж рядовых балок с шагом 60 – 80 см.
  • Для удобства производства работ по закрепленным балкам свободно укладывается доска.
  • Установка основной опоры согласно проектным данным. Ее фиксация производится с помощью металлических уголков или пришитых с двух сторон деревянных накладок.
  • Установка вспомогательных стоек в серединах двух частей основного пролета и в середине ответвления Т-образной крыши.
  • Установка кронштейнов для укладки прогонов.
  • Укладка прогонных балок с фиксацией в кронштейнах. Крепление прогона ответвления производится с помощью металлических зубчатых деталей или опорного бруска.
  • Контроль качества установки прогонов. Проводится с помощью натянутой шнурки, отвеса и строительного уровня. При необходимости выполняется корректировка положения элементов конструкции.
  • Изготовление и установка рядовых цельных стропилин.
  • Изготовление и установка диагональной стропильной ноги, сшитой из пары досок.
  • Изготовление и установка нарожников – укороченных стропилин, формирующих скаты ендов.
  • Точка состыковки диагональных стропильных ног с прогоном ответвления Т-образной крыши усиливается установкой подкоса,

В завершении в точке присоединения диагональных стропилин устанавливается еще одна укороченная стропильная нога, проложенная от основного прогона к нижележащей балке. Она должна быть строго параллельна стропилинам основных скатов крыши. Для ее примерки на месте соседние стропила соединяются шнуркой, которая поможет провести точную разметку.

После по фронтонам ставят выноса, а затем по готовой стропильной системе монтируют обрешетку под крепление покрытия.

Ролик с подробным изложением нюансов строительства двухскатной крыши над коробкой с фронтонами из газобетона:

Сооружение крыши над мастерской:

Стропильная конструкция дома с тремя фронтонами:

Сооружение стропильных каркасов по фронтонам проводится проще и быстрее, чем устройство аналогичных крыш с каркасными торцевыми стенками. Однако расходы будут несколько выше. Следует помнить, что если прогон крепится к фронтону с оконным проемом, то между его верхней линией и местом фиксации коньковой балки должно быть не меньше шести рядов армированной кладки или должна быть установлена бетонная перемычка.

krovgid.com

Виды, чертежи +Фото узла конструкции

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Как правило, чем шире карнизный свес, тем лучше защита стены от внешних воздействий.

Конструктивные решения можно выполнить следующим образом:

  • Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.



  • Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.





  • Свес выполняют параллельно стропильной конструкции. Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

Как подшить фронтонный свес

Способы подшивки свесов

Существует два способа подшивки свесов:

  1. короб из дерева
  2. по стропилам.

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков.

Материалы, которые используют при отделке свесов

  • Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

  • Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.



  • ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.



  • Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.

При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.

Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.

Не стоит превышать длину листа в 5-6 метров, возможно провисание.



  • Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.



Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.

В комплект к софитам следует приобрести планки в виде латинских букв L и F.



F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.

Желательно все разметить, перед монтажом.

Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.

Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.

Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.



 Как вы понимаете качественно смонтированный свес, защитит не только фасад здания, но и увеличит срок службы кровли.

Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.


ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Как сделать фронтон крыши деревянного дома

Вопрос о создании фронтона двухскатной кровли возникает как при сооружении дома, так и во время ремонта фасада строения. При необходимости соорудить качественную крышу следует узнать, какую выбрать конструкцию фронтона. Если же необходимо правильно отремонтировать фасад, нужно обязательно узнать, как преобразить торцевую часть крыши.

Фронтон представляет собой важный элемент кровельной системы. Он должен гармонично сочетаться с экстерьером дома и с внешней облицовкой фасада. С помощью его правильной отделки можно выгодно подчеркнуть архитектурный стиль строения. Поэтому важно понять, что такое фронтон, какую конструкцию он может иметь, и какие функции выполняет. Разобраться, как сделать фронтон крыши, поможет простая инструкция.

Виды фронтонов

Фронтон представляет собой торцевую часть кровельной системы, которая ограничивается с двух сторон кровельными скатами. Снизу она опирается на внешнюю стену здания. Фронтоны двухскатных кровель обычно выполняются в форме треугольника, стороны которого равны друг другу. При этом скаты крыши, которые его формируют, устанавливаются под одним углом.

Иногда из соображений привлекательности и конструктивных особенностей выбирают крыши с коньком, смещенным в одну сторону. При выборе этого варианта один скат выполняется длиннее, чем второй. Фронтон получается неравнобедренным.

Фронтоны могут возводиться из разнообразных материалов. Их выбор зависит от облицовки фасада:

  • При сооружении здания из кирпича или газоблоков, фронтонную часть необходимо выкладывать из этих же материалов. Эта часть крыши будет продолжением стены.
  • Если постройка выполнена из дерева, необходимо исключить лишнюю массивность фронтона. Для этого стоит всего лишь обшить фронтон досками или сайдинговыми панелями.
  • Если фронтон выполняется, как и стены – из цельного бревна, такой вариант носит название рубленого.

Самым простым по конструктивным особенностям и наиболее часто применяемым в строительстве частных домов является вариант устройства фронтона каркасного типа. Он является универсальным, поскольку подходит для сооружения здания, стены которого изготавливаются из любого материала.

Если дома планируется возводить для круглогодичного проживания, нужно обеспечить хорошую защиту чердачного пространства. Для этого фронтон утепляют.

Виды фронтонов по порядку постройки

Сооружение фронтонной конструкции кровли может проводиться как до устройства системы стропил, так и после. В зависимости от таких условий фронтоны делят на такие типы:

  • Фронтоны, которые возводятся до сооружения конструкции стропил. Такой элемент крыши часто выполняют из кирпича или бревен. При возведении подобных фронтонов нужно установить опору – она обычно монтируется из чердака.
  • Фронтоны, которые устанавливаются только после устройства стропильной конструкции. Такой тип кровельных систем чаще используют при постройке частных домов. Их можно устанавливать при постройке зданий из любых материалов. Оптимальный выбор – каркасные сооружения.

Теперь каждый вид фронтонов необходимо рассмотреть подробнее.

Создание фронтонов перед устройством стропильной системы

Торцевые элементы крыши, устраиваемые до сооружения системы стропил, должны выполняться в соответствии с точными расчетами. При их возведении следует соблюдать предельную аккуратность. В случае неточных действий или просчетов их будет очень сложно соединить со стропильной конструкцией. Такой тип изделий требует тщательной подготовки. Сначала план конструкции отображается на бумаге. Расчеты лучше доверить опытному строителю.

Важно! С такой задачей будет справиться гораздо легче, если фронтон выполняется из бревна или бруса. При выборе газоблоков или кирпича работать намного сложнее.

Часто застройщики прибегают к параллельной установке стропил и фронтонов. Особенно актуален такой подход, когда по проекту кровельной конструкции некоторые элементы нужно замуровать во фронтонный элемент. Для примера можно взять лежни и балки перекрытия.

Еще этот метод сооружения крыши используется при необходимости установки фронтона уже после монтажа крайних стропильных балок. В этом случае задача оказывается более простой. Мастер уже видит границу будущей конструкции и ориентируется на нее.

Организовать работу с возведением фронтонов до устройства стропильной конструкции отличается повышенной сложностью. Однако его выбирают довольно часто. Для этого нужно иметь некоторый опыт.

Устройство фронтона после монтажа стропил

Такой способ выполняется проще, чем предыдущий. Это связано с тем, что при устройстве каркасного фронтона до монтажа стропильных балок боковой опоры для него не будет. Если случится сильный ветер, ветровое воздействие на фронтонный элемент окажется довольно высоким.

Каркас, на который устанавливается торцевая часть крыши, может быть различной. Его выбор зависит от множества факторов:

  • на какой высоте устроен конек;
  • где будут располагаться окна на фронтоне;
  • особенности системы стропил.

Стропильная конструкция может выполняться со скатами, разными по уклону и площади.

Чтобы полностью разобраться в особенностях устройства фронтонов, следует отметить, что при уже сооруженной системе стропил торцевые элементы крыши могут быть устроены из кирпича или газоблоков. Однако стены здания должны обладать достаточной прочностью. Толщина стен должна быть больше толщины фронтонных элементов минимум на 5 см.

Расчеты фронтонов

Еще на стадии создания проекта фронтонов необходимо подготовить все нужные материалы. Кроме того, выполнить несколько геометрических расчетов. Расчеты выполняются просто. Главное – определить крутизну скатов и высоту фронтона. Если длина всех краев фронтона измерена правильно, рассчитать его площадь получится быстро и просто.

Обычно расчет конструкции начинается с определения высоты монтажа конькового прогона. Такая характеристика обычно зависит от планируемых функций чердака. Он может выполняться как полноценное жилое пространство или будет играть роль подсобки.

При решении обустройства жилого чердака следует сделать конек высотой от 270 до 350 см. это зависит от конструкционных особенностей потолочного перекрытия. Если в чердачном помещении будет выполнена хозяйственная постройка, конек может устраиваться на высоте от 200 до 250 см.

Высота размещения конькового прогона влияет и на вид строениям в целом. К примеру, если высота фронтона окажется существенно больше высоты стен постройки, может появиться ощущение громоздкости.

При небольшой высоте кровли дом будет выглядеть низким, приземистым. Это в большинстве архитектурных стилей неприемлемо. По этим причинам лучше, чтобы высота фронтонного элемента и стен здания была примерно одинаковой.

Постройка фронтона двускатной крыши

При возведении фронтона двускатной кровли необходимо учитывать особенности применяемого материала. Часто такие конструкции выполняются каркасного типа. Еще их нередко сооружают из кирпича или пеноблоков.

Фронтоны из пеноблоков

Фронтоны из блочных материалов, будь это газосиликат или пенобетон, должны монтироваться по одной технологии. Лучше ознакомиться с инструкцией. При работе с кирпичом следует понимать, что процесс возведения фронтона может оказаться длительным и потребует кропотливости. Это связано с небольшим размером кирпичных элементов. Сам фронтон из кирпича окажется существенно тяжелее, чем конструкции из пенобетона или газосиликата. Цемента при укладке потребуется намного больше.

Блочные фронтоны устраиваются по такой технологии:

  • Сначала размечают торцевые стены строения. При выборе равнобедренного фронтона нужно найти серединную точку стен. При необходимости возвести торцевую часть кровли асимметричной, следует сместить точку проекции ее вершины в одну из сторон. В отмеченных местах необходимо зафиксировать рейки. Их поднимают до той высоты, на которой расположен конек.
  • Следом на вершине рейки нужно закрепить шнуры. Их растягивают и крепят к углам постройки. Эти действия позволяют сформировать определенный шаблон конструкции. На него ориентируются при возведении кладки.
  • При необходимости создать на чердаке систему естественного освещения следует предусмотреть во фронтоне места расположения окон. Нужно заранее понять, на какой высоте они будут установлены. Из таких замеров легко понять, какое количество рядов будет выложено.
  • Затем выкладывают торцевые стены. Когда кладка будет доведена до определенной высоты, ее измеряют для нахождения середины. От этой точки будет отмечаться расстояние до окон.
  • Последующая кладка выполняется с ориентиром на натянутую бичевку. И разметку окон. Поскольку шнур натянут под определенным углом к поверхности, он определяет и уклон кровельных скатов, и сдвиг блока по краям. В результате она приобретает ступенчатый вид.

Если окна имеют оригинальную форму, где верхняя линия скошена вверх, оконные проемы необходимо перекрывать досками 25х30 мм. Их ширина должна соответствовать ширине блоков. Сверху на доски блоки укладывают параллельно кровельным скатам. Их монтируют в два ряда. Затем необходимо продолжать выполнять горизонтальную кладку.

Когда возведение конструкции будет закончено, стоит вырезать и поместить куски кирпичей на ступени получившейся конструкции. Необходимо следить за линией натянутого шнура. Из чердака фронтон подпирают досками до полного высыхания раствора. Это позволит избежать перекосов.

Чтобы было удобно устраивать стропильную конструкцию, наклонные элементы фронтона выравнивают плоскими пластинами, которые напиливаются из блоков используемого материала. Такие элементы следует уложить по всей длине верхних краев фронтонов. В некоторых местах между ними оставляют определенное пространство. Оно понадобится для установки различных деталей стропильной системы, таких как коньковая балка.

Когда кладочный раствор подсохнет, можно начинать укладку стропил. Начинается такая работа с фиксации на вершинах фронтонных элементов коньковой балки. Именно на нее и будут опираться стропила.

Каркасные фронтоны

Фронтоны каркасного типа могут устраиваться как над каменными, так и над деревянными постройками. Фронтонные элементы могут выполняться с большим числом элементов. На него влияет крутизна скатов, место размещения конька и количество оконных проемов. Основным элементом каркаса фронтона является стойка. Если крыша будет небольшой, можно установить всего одну стойку, которую необходимо монтировать в середине фронтонной конструкции. На нее будет опираться коньковый прогон.

Если работы ведутся на крупных строениях, могут использоваться две или четыре стойки. Первые принимают на себя основную нагрузку. Их необходимо устанавливать на расстоянии от центра 60-70 см. Остальные стойки нужно монтировать с этим же шагом.

Кроме опор, в каркас фронтонных конструкций включаются подстропильные ноги. На них опираются стропила. Если крыша имеет внушительные размеры, ноги скатов стягиваются схваткой. Она необходима, чтобы снять нагрузку от материала кровельного покрытия на систему стропил. Кроме того, при ее наличии удобнее укладывать плиты утеплителя.

Фронтоны из бруса и бревна

Эти конструкции называются рублеными. Возводить такие фронтонные элементы необходимо еще до того, как будет устроена стропильная система.

Для возведения такой конструкции используется бревно диаметром от 220 до 250мм. Если применяется брус, следует выбирать элементы сечением 150х150 мм. Заготовки должны иметь разную длину.

Перед устройством таких фронтонов на перекрытие чердака необходимо установить шаблон возводимой конструкции. Его выполняют из брусков. По шаблону гораздо проще разобраться с размерами бревен и их обрезкой. Монтаж бревен осуществляется в виде пирамиды. Каждое следующее бревно должно выполняться короче, чем предыдущее.

Постройка таких конструкций имеет несколько особенностей. К примеру, на каждой из торцевых стен фронтонные конструкции следует укладывать одновременно. Это условие обязательно, поскольку торцевые части крыши связываются друг с другом слегами. Их укладывают на края пирамид. Для этой цели в слегах необходимо вырезать специальные пазы полукруглой формы.

При расстоянии между фронтонными конструкциями более 6 м слеги необходимо изготавливать из двух соединенных друг с другом бревен. Их стыкуют по длине на внутренней стене дома. Слега, расположенная выше всех, соединяет вершины фронтонов. Ее называют князевой. На нее будет опираться коньковый прогон. Остальные слеги являются опорами для стропил.

Когда постройка боковых элементов крыши будет завершена, необходимо разметить срез. Ее следует делать по касательной к верхним лагам. Для этого рекомендуется применять малярный шнур. Его натягивают между нижней рядовой слегой и князьком.

Может быть выполнена конструкция, в которой первая стропильная балка монтируется внутри чердака. При этом фронтонный свес сначала не оформляется. Его оборудуют только после завершения постройки всей крыши. Однако может быть выбран и другой вариант. Он предполагает вынос первой стропильной балки за торцевую часть крыши. Она и становится обрамлением свеса.

В обоих случаях, чтобы закрепить стропильные балки более жестко, в них необходимо вырезать специальные пазы полукруглой формы. Они называются чашечками. Необходимо помнить, что за работу с бревнами можно приниматься только при наличии достаточного плотницкого опыта. В противном случае процесс может пойти не так, что чревато ненадежностью конструкции.

Свес

Над торцовой частью кровли всегда оборудуется фронтонный свес. Он необходим, чтобы защитить стены от попадания осадков. Такой элемент конструкции может быть устроен разными способами. Он имеет различную ширину, которая нередко доходит до полуметра. В любом случае для создания прочного свеса следует выполнить надежное соединение этой части крыши с системой стропил. Чтобы разобраться, как сделать козырек над фронтоном крыши, следует понять, как он устроен.

С конструкцией свеса нужно определиться еще до начала проектирования кровельной конструкции. Это объясняется тем, что в процессе выполнения такой работы можно столкнуться со множеством проблем.

Чтобы выполнить каркас свеса над фронтоном, часто применяют доску, имеющую такое же сечение, что и стропила. При покупке материала эту особенность сооружения крыши важно учесть. При установке коньковой балки следует предусмотреть ее выпуск над фронтонами с обеих сторон.

Существует несколько особенностей сооружения свеса над фронтоном:

  • При недостаточной длине коньковой доски ее удлиняют при помощи вставки. Последняя должна обладать сечением, равным сечению конькового прогона. Ее накладывают на конек на полметра. Соединять элементы необходимо в 5-7 местах. Соединение осуществляется через металлическую пластину. В качестве крепежа используют болты.
  • Снизу карнизная доска свеса должна соединяться с элементом торцевого прогона.
  • Скрепляют карниз и систему стропил при помощи удлинения досок обрешетки.

Такой вариант свеса является одним из самых простых. Он формируется параллельно устройству обрешетки. В результате получается прочная и долговечная конструкция.

Другой вариант создания свеса – установка выносных перекладин на фронтонный каркас и крайние стропила. Впоследствии они по краю скрепляются карнизной доской. После окончания работ по устройству фронтонного свеса можно начинать обшивку торцевой части крыши. Часто для этих целей применяется вагонка.

Выводы

Как видно, соорудить качественный фронтон под силу каждому домашнему мастеру, при условии соблюдения инструкции. Профессиональная помощь потребуется при выполнении торцевой части кровли из бревен и брусьев. Если все условия монтажа будут соблюдены, можно соорудить качественную и долговечную конструкцию.

Отправить комментарий

2proraba.com

Подшивка фронтонов крыши своими руками

Как сделать подшивку фронтонов – варианты отделки свесов крыши

С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется после завершения кровельных работ.

Что такое фронтонный свес и зачем он нужен

Фронтонный свес находится под боковой стороной скатов кровель, у которых присутствует торцевой фронтон. Если не выполнить его обшивку, края теплоизоляционного материала и концы деревянных досок во время дождя с сильными порывами ветра могут намокать, поэтому главное назначение подшивки – усиление герметичности крыши.

Размеры фронтонного свеса не принято нормировать, поскольку они зависят от архитектурного стиля здания. У него глубина может быть как нулевой, так и достигать максимального значения, ограниченного только особенностью конструкции. Что касается защиты фасада дома от атмосферных негативных воздействий, то чем больше свесы, тем будет лучше.

Основные варианты конструкций — как можно подшить фронтон

Существует несколько разных конструктивных решений, как сделать фронтонный свес крыши:

  1. Фронтон находится выше кровли. Подобное решение в архитектуре считается классическим. Оно заключается в том, что фронтон приподнимают над уровнем крыши. Данный прием позволяет создавать видимость его парадности и массивности. Стена фронтона обязательно изолируется сверху кровельным материалом, обычно это металлические листы, монтируемые внахлест или с применением фальца. Место стыка между вертикальной поверхностью внутренней части стены фронтона и покрытием кровли необходимо качественно гидроизолировать.
  2. Фронтон обустраивается вровень с крышей, при этом свеса нет. Данная конструкция характерна для архитектурных построек в стиле минимализма.
  3. Свес фронтона формируется кровельной обрешеткой. Такой вариант является дешевым и простым. В данном случае стропильная система не пересекает границы фронтонных стен, а выпускаются элементы обрешетки. Для покрытия крыши используются легкие по весу кровельные материалы, например, еврошифер, битумная черепица, листы асбестоцемента. Сделанная из брусков или досок обрешетка подшивается снизу, а торец кровли прикрывается металлопрофилем или комплектным щипцом. Для недопущения прогиба консольный свес не нужно делать большим. Его глубина составляет максимум 50 сантиметров. Если такую крышу предстоит оборудовать водостоком, ближе к карнизу на нижнем участке свеса дополнительно делается каркас, на который крепятся крюки желобов.
  4. Свес устраивается одновременно с системой стропил. При этом стропильный брус монтируется не только в пределах стен строения, но и выводится за границы фронтона. Крайняя нога стропил является опорой для сплошной или разреженной обрешетки, а величина ее выноса влияет на глубину свеса. Чтобы создать точку опоры для внешних стропил, необходимо вынести за пределы стен несущие кровельные элементы – промежуточные и опорный коньковый брусы. Такое конструктивное решение отличается надежностью и дает возможность выноса свеса на большое расстояние даже на крышах, где предстоит монтаж тяжелого кровельного покрытия, к примеру, натурального шифера, керамической черепицы.
  5. Если возводится легкая по весу кровля и свесы небольшие, делают иную конструкцию. Стропильные ноги заменяют более тонкими и легкими досками, у которых высота аналогична этому параметру у деревянного бруса. Их соединяют с крайней ногой стропил перекладинами и фиксируют деревянным элементом нижнего, карнизного свеса. Такая схема менее надежна и неэкономична, поскольку требует большого расхода пиломатериалов и немалых трудозатрат.

Выбор материалов для подшивки фронтонов крыши

Чем и как подшить фронтон решают с учетом архитектурного стиля здания и типа его крыши, используемого кровельного материала и финансовых возможностей владельца.

Существует множество вариантов – обшивку прикрепляют:

  • на обрешетке;
  • к стропильному брусу.

Можно выполнить подшивку фронтонного свеса крыши из следующих материалов:

  1. Пиломатериалы. Дерево в этом случае является самым удобным в работе. Для подшивки используют вагонку — шпунтованную доску, имеющую дополнительный паз, либо стандартную обрезную доску. Поскольку древесина в зависимости от температуры и влажности окружающего пространства подвержена процессу расширения – сужения, деревянные элементы нельзя подшивать вплотную. Между соседними досками следует оставлять зазор около 4 –6 миллиметров. Если монтируют вагонку, шпунт задвигается в паз не до конца. Древесину прежде, чем использовать, желательно пропитать с двух сторон специальным защитным средством.
  2. Пустотелые поливинилхлоридные панели, предназначенные для внутренней отделки. Этот вариант подшивки фронтонного свеса самый недорогой. У пластиковых панелей в основном белого цвета стенки очень тонкие и их можно легко повредить.
  3. Софиты — ПВХ сайдинг. Данный материал отличается прочностью и долговечностью, ему не опасны минусовые температуры и ультрафиолетовое излучение, он не выцветает на солнце. В продаже имеются изделия разных цветовых решений. Чтобы подкровельное пространство вентилировалось, устанавливают перфорированные панели.
  4. Стеновой сайдинг. Если каркасный дом обшит сайдингом, будет лучшим решением отделка его свесов тем же материалом. Но стеновой вид сайдинга с отверстиями в продаже не представлен. В случае необходимости обустроить вентиляцию вставляются вентрешетки.
  5. Металлический профилированный лист. Этот материал также можно задействовать для обшивки карнизного свеса. Профлист отличается прочностью и долговечностью. Но имеются и недостатки, основной из них заключается в необходимости продумывать устройство вентиляции и повышенное образование конденсата, оседающего на металлической поверхности. Для крепления потребуются шурупы с резиновыми прокладками.
  6. Плоский лист металла. Такие изделия для подшивки свесов применяют редко. Выглядит материал аккуратно, но для его монтажа требуется предварительная подготовка каркаса, поскольку на плоской поверхности хорошо видны даже незначительные погрешности в виде неровностей и прогибов. Также потребуется большая точность при проведении замеров, раскрое и гибке элементов, когда подшиваем фронтонный свес крыши.

Вариант, когда свес не подшивают, возможен, если обрешетка была сделана аккуратно. Можно подшить деревянное основание, а систему из стропил оставить открытой. Данное решение очень эффектное для свеса, созданного за счет выноса несущих балок и стропильного бруса.

Работа по подшивке фронтонных свесов несложная, но для ее выполнения потребуется владение определенными навыками и умениями. Также важна аккуратность. Делая подшивку, следует обустроить вентиляцию подкровельного пространства.

Фронтонный свес крыши своими руками: Пошаговая инструкция- Размеры и конструкция +Видео

При возведении жилья, как правило, особое внимание выделяют крыше. А неотъемлемая часть крыши – это фронтонный свес. Если подойти к этому вопросу не серьезно, то деньги, потраченные на обустройство всей кровли можно выкинуть на ветер. Нам потребуется обшить кусок стены, который ограничен скатами самой крыши. А снизу проводим утепление. И именно на эту тему мы сегодня поговорим. Разберем виды фронтальных свесов, способы утепления и обшивки и конечно технологию монтажа.

Конструкции фронтальных свесов

Давайте начнем с понятия фронтальный свес – это продолжение элементов ската крыши, обрамляющий торцевой фронтон по бокам и в заключительной стадии переходящий в карниз.

Строительные нормы не регламентируют ширину свеса, обычно она составляет от 40 см. до 70 см.

Конструктивные решения можно выполнить следующим образом:

  • Свес формируется за счет обрешетки кровли. Это самый экономичный способ. Просто при монтаже обрешетки, стропила удлиняют на 30-50 см над торцевой стеной.

Такой конструктивный способ применяют для легких кровельных покрытий (мягкая кровля, европейский шифер, металлическая черепица). Так же есть ограничения по ширине свеса, не больше 50 см. Если сделать ширину больше, то кровлю покоробит и изогнет из-за большой нагрузки на стропила.

  • Способ, при котором фронтонный свес отсутствует. Это когда фронтон расположен на одной высоте с крышей. Присуще постройкам в стиле минимализма.
  • Свес выполняют параллельно стропильной конструкции.Стропила устанавливают как внутри крыши, так и снаружи фронтона кровли. Стропильная нога играет роль фундамента для обрешетки, кровли.

Для усиления свеса, выносят промежуточные брусья, и опорные коньки которые относят к несущим элементам крыши. Такая схема позволяет делать большой вынос свеса.

Применяют на крышах с тяжелым кровельным покрытием (бетонная черепица, шифер, керамическая черепица).

Как подшить фронтонный свес

Способы подшивки свесов

Существует два способа подшивки свесов:

Первый способ используют, когда угол кровли большой. Берем доску примерно с толщиной в 40 см. и крепим ее в пространстве между стеной и стропилами. Есть маленький нюанс, если один край данной доски крепиться к ноге стропил, то следует установить вторую доску вертикально, для выравнивания плоскости.

Второй метод используют при незначительных уклонах кровли. Стропила должны образовывать ровную поверхность, но достичь этого крайне тяжело. Поэтому применяют тонкие доски, которые крепятся к стропилам, длина которых от стены до края навеса. Выравнивать доски следует по шпагату, а крепить с помощью саморезов или железных уголков. Вагонка. Один из самых удобных вариантов. Следует обратить внимание, на то, что все элементы требуется обработать специальными средствами до монтажа. Вместо отделочной шпунтовой доски, можно использовать доски из сосны и ели. Монтаж начинается с того что, брус крепиться к стене параллельно нижнему краю стропил. Между стропилами и брусом устанавливают дополнительную доску на одном уровне.

После этого делаем обрешетку и приступаем к монтажу вагонки. Каждая доска обрезается по длине индивидуально, а при крепеже оставляют расстояние между досками 2-3 мм.

  • Профнастил. На уровне свеса, вдоль стены и вдоль стропил крепят брус на одном уровне. Вымеряем размеры и нарезаем профилированный металлический лист. Так же не забываем, что металл при высоких температурах расширяется, а при низких сужается, поэтому крепим полоски с небольшими зазорами. А еще не забываем устанавливать решетки. Крепим с помощью саморезов, гвозди не рекомендуются, так как крепление будет не плотным, а так же можно деформировать поверхность молотком. Стыки декорируются внешними и внутренними угловыми планками.
  • ПВХ пластиковые пустотелые панели. Их часто используют для устройства фронтонного свеса. На данный момент самый дешевый метод подшивки. Очень легко повреждается и не надежный.
  • Листы оцинкованной стали, алюминия или меди. Все листы имеют толщину от 0.6 мм. до 1 мм. Монтаж так же прост, выравниваем поверхность. Размечаем листы согласно шаблонам.

При резке оцинкованной стали края обрабатывают краской, чтобы ржавчина не появилась. А алюминий и медь покрывают специальным полимерным покрытием, для более качественной защиты.

Алюминиевые и медные листы крепятся с помощью специальных фиксирующих защелок.

  • Сайдинг стеновой. Этот вид отделки идеально подходит, когда дом полностью обшивают сайдингом. Получается красиво и в едином стиле. Крепеж проходит по такому же принципу, как и крепление поверхности всего дома.

Бывают ПВХ и металлические софиты. Самый востребованный материал. Выполняются в различных исполнениях плоские, перфорированные, в виде решеток. Имеют богатую палитру.

В комплект к софитам следует приобрести планки в виде латинских букв L и F.

F крепят со стороны карниза. А планку L на специальной рейке, которую крепят к стене.

Желательно все разметить, перед монтажом.

Затем снимаем размеры от рейки до F планки, вычитаем 5-6 мм. для температурного расширения. И нарезаем софиты нужной длины.

Подготовленные элементы слегка сгибают и крепят на свое место с помощью саморезов по металлу.

Специалисты не рекомендуют проводить монтаж подшивки свеса при температуре окружающей среды ниже +15 градусов по Цельсию.

Монтаж фронтонного свеса крыши можно выполнить своими руками, сейчас много фото и видео на просторах интернета, изучайте и вперед. Не стоит торопиться и следует быть аккуратными. Но лучше доверить дело специалистам.


Как качественно зашить фронтон своими руками?

Чтобы создать физический барьер между подкровельным помещением дома и внешней средой, пространство между скатами заделывают с помощью различных строительных материалов. Этот участок фасада, продолжающий основную стену и заканчивающийся под коньком крыши, называют фасадом. Его форма зависит от конфигурации и назначения кровли: у домов с мансардой он, как правило, пятиугольный или трапециевидный, у построек с нежилым чердаком – треугольный. Какой бы формы не была фронтонная стена, чтобы она эффективно выполняла свои функции, для ее отделки выбирают качественный материал, утепляют и облицовывают для лучшего внешнего вида. Если вы привыкли работать своими руками, эта статья расскажет, как зашить фронтон быстро и недорого.

Выбор материалов

Чтобы учесть вес фронтонной стены для расчета объема фундамента, выбрать материал, с помощью которого будет происходить подшивка нужно на подготовительном этапе строительства дома, до окончательного утверждения проекта. Чтобы подшить фронтон крыши, необязательно использовать тот же материал, что применяли для возведения основных стен. Самыми популярными решениями этой проблемы являются:

    Подшивка деревом. Это наиболее экономичный и простой способ, отлично подходящий для деревянного дома из бруса или бревна, также часто используется для каркасных построек. Удобство такого варианта, что подшить фронтон деревом своими руками можно до возведения крыши, во время налаживания стропильной системы или даже после окончания кровельных работ.

Решение, из чего соорудить фронтонную стену зависит от трех аспектов: его формы, материала основных стен и назначения подкровельных помещений. Запомните, что для деревянного дома подходит обшивка из вагонки, обрезной доски или блок-хауса.

Технология возведения

Сложность изготовления фронтона крыши невелика, их выполняют своими руками даже малоопытные мастера. Основная особенность процесса – необходимость налаживания строительных лесов, без которых в этом деле никак не обойтись. Если вас не пугают высотные работы, то выполняйте их согласно следующей технологии:

  1. Установите леса так, чтобы с них удобно было доставать до всех участков будущего фронтона дома. Помните об опасности работ на высоте, используйте каску, страховку и помощь напарника.
  2. На верхнюю часть стены с помощью анкеров или шпилек установите мауэрлат из бруса 100х100 мм. Он будет служить основой для каркаса.
  3. С помощью мерной ленты или рейки найдите середину будущего фронтона. Возьмите две доски, закрепите их на концах мауэрлата гвоздями так, чтобы они сходились над этой точкой, образуя треугольник. В верхней части доски между собой стяните металлическими скобами.
  4. Чтобы укрепить это заготовку для каркаса, нужно примерно на половине высоты фронтона закрепить горизонтальную схватку. После чего треугольная конструкция примет вид большой буквы А.
  5. Далее каркас укрепляется вертикальными досками, приколачиваемые с шагом 50-60 см. Заметим, что ели на фронтоне дома планируется установка окон, то под них нужно оставить проемы, ограничив балками каркаса.
  6. Когда каркас готов, на него приколачивают обрезные доски, предварительно ошкуренные и обработанные антисептическим составом. Можно сразу напилить дерево в размер, можно оставлять с боков неопилённые концы, подравняв на заключительном этапе.
  7. После завершения зашивки каркаса досками их можно покрасить, утеплить или облицевать декоративными панелями.

Отделка фронтона своими руками с помощью дерева – самый простой и экономичный вариант. Однако учтите, что срок службы такого материала без дополнительной обработки всего 10-15 лет. Чтобы защитить деревянную фронтонную стену, нужно обрабатывать ее антисептиком глубокого проникновения или комбинированным покрытием 1 раз в 5-6 лет.

Обустройство кровельных свесов

Фронтон крыши выполняет оберегающую роль, сохраняя тепло внутри дома и продлевая срок службы внутренней отделки. Однако, чтобы защитить его от попадания влаги во время ливней и таяния снега, нужно особенная конструкция – карнизные свесы. Их формируют за счет выноса первой стропильной ноги вперед за периметр дома на 30-50 см. Для подшивки карнизов используют софиты, панели из металла или пластика. По внешнему виду и системе крепления они напоминают сайдинг, отличает лишь наличие перфорации. Существует несколько типов таких панелей:

  • Полностью перфорированные. Таким софитом как раз и подшивают кровельный свес над фронтоном. Распределенные по его поверхности отверстия улучшают вентиляцию стропильной конструкции, не позволяя накапливаться конденсату.
  • Частично перфорированные. Отличие между частично и полностью перфорированным софитом в том, что первый имеет отверстия только в одной секции из трех. Однако, он также применяется для подшивки карнизов и свесов.
  • Неперфорированные. Неперфорированным софитом отделывают отливы фронтона, для облицовки которых не подходят панели с отверстиями ввиду того, что через них может проникать влага.

Помимо практических функций облицовка карнизов своими руками несет эстетические цели. Софиты – практичный материал для этой работы, так как они имеют ширину до 30 см, благодаря чему процесс зашивки происходит намного быстрее и удобнее.

Чтобы внешний вид фронтона не портил облик дома, следует заботиться о состоянии, своевременно проводя ревизии, осмотры и ремонт. Надежный способ надолго сохранить аккуратный облик – облицевать сайдингом, который на 20-30 лет позволит забыть о реставрации фронтонной стены. В случае использования отделки из натуральной древесины, нужно регулярно подновлять слой лакокрасочного покрытия или лессирующего антисептика.

Видео-инструкция

Делаем обшивку фронтонов крыши

Возведение крыши – это не только работа с большими конструкциями и площадями. Качественное и эстетически приятное исполнение крыши подразумевает особое внимание к различным мелочам, которые лишь на первый взгляд не несут особого значения для конструкции всей кровли.

Одним из них является фронтон скатной крыши. Этот элемент выполняет не только декоративную функцию, внося во внешний вид крыши законченность и аккуратность, но и помогает удерживать тепло в помещении под кровлей.

Рассмотрим, как своими руками подшить фронтон крыши различными материалами.

Понятие фронтона и его разновидности

Фронтоном именуется простенок между скатами крыши. В случае двускатной крыши она имеет треугольную форму. Фронтонной стеной называют всю стену, которая венчается фронтоном. Свою форму элемент имеет в зависимости от примененной стропильной системы. Рассмотрим его основные виды:

  • Треугольный образуется при односкатной, двухскатной и вальмовой крышах;
  • Полукруглый встречается, если крыша имеет вид арки;
  • В домах из сруба имеется самцовый фронтон, продолжающие стену под ним;
  • Ступенчатый вид представляет своего рода лестницы, которые сходятся на вершине;
  • Трапециевидный характерен для ломаных и полувальмовых кровель, для которых характерен излом скатов;
  • Разорванные фронтоны редко встречаются в частном строительстве. Они характерны для особняков, так как несомкнутая верхушка заполняется капителью или статуей.

Зашивка фронтона крыши, в принципе, не является строго обязательной процедурой. Но если планируется обживать пространство под крышей, то от качественного выполнения данной операции будет зависеть сохранение тепла в помещении. Даже при строительстве холодной крыши без утепления качественный фронтон будет препятствовать тому, чтобы теплый воздух покидал чердак и замещался холодным. Немаловажен этот элемент и при сильном ветре: он не позволит стихии сорвать и разрушить кровлю.

Технология сооружения

Фронтон и крыша – это две составляющие, которые находятся в тесном взаимодействии друг с другом как две детали пазла. Чтобы фронтон качественно выполнял свои основные функции важно соблюдать все строительные правила по его возведению.

Высота элемента определяется высотой конька крыши. Если чердак не будет вводиться в жилой фонд, то вполне достаточно возвысить крышу на 70-100 см. При желании создать полноценную жилую комнату конек кровли необходимо поднять до уровня 2-2,5 м.

Возможны два варианта возведения фронтона:

  • До строительства крыши. В этом случае элемент возводится до возведения крыши. Это очень удобно, так как скаты кровли не мешают строительству. При возведении фронтона для двускатной крыши первоначально устанавливается мачта, равная по высоте коньку крыши. От нее к углам дома натягиваются веревки, которые ограничивают то пространство, что будет зашито;
  • После возведения крыши. В данном случае есть свои плюсы и минусы. К минусам относится значительное неудобство в зашивании просвета: работы возможны только из чердачного помещения, а скаты крыши значительно ограничивают доступ. С другой стороны, необходимый для закладки участок уже огражден скатами кровли и ошибиться в большую или меньшую сторону не получиться.

Устройство самого фронтона также имеет варианты:

  • Каркасный. Это простой и доступный способ при строительстве своими руками. Предполагает устройство каркаса и его отделку различными материалами;
  • Сплошной. В этом случае сооружается прочная и основательная стена из кирпича, бревен или бруса. Далее производится обшивка фронтонов крыши каким-то декоративным материалом, что улучшает внешний вид здания. Этот способ часто применяется при реконструкции дома и позволяет сэкономить, так как можно под обшивкой можно спрятать достаточно бюджетный и невзрачный стройматериал.

Кирпичный фронтон

При строительстве дома из кирпича логично продолжить его применение и для зашивки фронтона крыши. Это относительно быстрый и удобный способ, выполнить который можно своими руками без привлечения посторонней помощи. Подобная конструкция обязательно должна иметь прочное основание и выровнена по всем плоскостям и уровням. Для этого необходимо:

  • При укладке стен из кирпича важно заранее выполнить два ряда дополнения кладки, толщина которых будет соответствовать размеру торцевого элемента;
  • Важно создать наметку уровня для создания вертикальной плоскости. Для этого от конькового бруса вниз строго по уровню монтируется вертикальный брус, который служит продолжением фронтонной стены дома;
  • От вершины конька к углам натягивается веревка, которая ограничивает формы будущего фронтона;
  • При кладке соблюдается шаг и количество раствора, чтобы фронтонная часть и основная стена были единой монолитной конструкцией;
  • Для большей жесткости конструкции можно использовать армирующую сетку;
  • При создании окна необходимо на этапе выполненного нижнего уровня установить каркас необходимой формы и обложить его кирпичом. Когда верхняя перемычка будет заложена, каркас можно убирать;
  • Для лучшего примыкания скатов крыши крайние кирпичи срезаются под нужным углом болгаркой с установленным диском с алмазным напылением.

Деревянный фронтон

Для дома, изготовленного из дерева, логично выполнить отделку фронтона также древесиной. Работы начинаются с закрепления лобовых или карнизных досок к торцу стропил с помощью гвоздей. Этот участок работы важен, так как помогает избежать попадания насекомых и птиц в подкровельное пространство.

Зашивку производят бревнами или досками в зависимости от желания и типа основной части здания.

Основные принципы отделки деревом повторяют методы кирпичной закладки. Важным отличием является обязательное использование пароизоляционных материалов, которые закладываются под внутреннюю обшивку и предотвращают скоплению влаги в древесине. Для испарения накопившегося конденсата делаются небольшие вентиляционные зазоры.

Сайдинг

Отделка сайдингом фронтона является одним из наиболее популярных, быстрых и экономически выгодных вариантов исполнения данного элемента, выполнить который легко своими руками. Укажем некоторые важные моменты, соблюдая которые укладка сайдинга станет легким и приятным занятием:

  • Определение плоскости. Для ровного и быстрого монтажа сайдинга необходимо выяснить – ровная ли поверхность перед вами. Для этого понадобится лазерный нивелир. При неровной плоскости важно уточнить, где и на сколько необходимо увеличить расстояние между стеной и профилем;
  • Перед началом монтажа вся поверхность стены закрывается пароизоляцией для исключения собрания конденсата под сайдингом;
  • Крепление планок к стене производится специальным подвесом, который позволяет отступать от стены необходимое расстояние без применения прокладок. Шаг реек под сайдинг устанавливается на расстоянии 40 см. Для большей жесткость монтируются перемычки подобно системе обрешетки;
  • Если фронтон утепляется, то в промежутки обрешетки закладывается листовой утеплитель;
  • Листы сайдинга монтируются снизу вверх с зазорами в 5 мм для возможности дышать при смене температур;
  • После обшивки панелями сайдинга также подшивается свес крыши.

Обшивка фронтонов крыши – несложное, но ответственное мероприятие. От качества выполненных работ здесь зависит не только внешний вид здания, но и температурный режим внутренних помещений под кровлей.

klub-masterov.ru

как рассчитать, высота мансарды с двумя фронтонами из кирпича, как сделать кирпичный фронтон

Содержание:

Любая кровельная конструкция, помимо выполнения своих функциональных обязанностей, должна еще и придавать зданию законченный вид. Чтобы реализовать желаемые архитектурные замыслы, нужно с большим вниманием подходить к обустройству каждого элемента конструкции – от стропильной системы до кровельного покрытия. Одним из таких элементов является фронтон двухскатной крыши, о котором и пойдет речь в данной статье.


Назначение

Фронтон крыши – это часть стены, которая располагается между кровельными скатами и карнизом. Термин «фронтон» может иметь разное значение – например, в отдельных источниках под этим термином скрывается участок стены, расположенный под скатами и выкладываемый вместе с основной стеной. В деревянных домах этот же участок конструкции называется «щипцовой стеной».

Впрочем, на сегодняшний день под фронтоном подразумевается любое перекрытие, выстроенное на уровне чердака с использованием любых материалов. В случае с двухскатными крышами фронтоны обычно имеют треугольную или пятиугольную форму.


Фронтон необходим для решения целого ряда задач, среди которых:

  1. Защита подкровельного пространства от проникновения ветра и атмосферных осадков. Этот пункт очень важен, поскольку защита от внешних факторов требуется не только самой кровле, но и всему зданию.
  2. Сохранение тепла. Под двухскатной кровлей нередко обустраивается жилая мансарда, для комфортного пребывания в которой обязательно требуется качественное утепление. Впрочем, даже нежилой чердак необходимо защищать от холодов – фронтоны без утепления на порядок снижают энергосберегающие свойства всей крыши.
  3. Повышение жесткости крыши. Стропильная система двухскатной крыши фронтоном разгружается – он принимает на себя часть нагрузки. Грамотно установленные фронтоны увеличат жесткость кровли и повысят ее устойчивость к ветровым нагрузкам.
  4. Повышение визуальных характеристик. Для обшивки фронтонов можно использовать самые разные материалы, способные придать конструкции декоративные свойства. Учитывая заметность фронтонов, о возможности украшения дома без особых затрат нужно знать и помнить.

Виды

Традиционно фронтоны двухскатной крыши выполняются в форме треугольника или пятиугольника, но существуют и другие варианты:

  1. Килевидные. Данный вид визуально повторяет киль корабля. На сегодняшний день такие фронтоны можно встретить разве что в реконструкциях или очень старых зданиях.
  2. Полукруглые. Как следует из названия, полукруглые фронтоны имеют форму половины круга. В современном строительстве такие элементы практически не используются из-за сложности возведения.
  3. Трапециевидные. Такие фронтоны выполняются в форме трапеции, направленной длинной стороной вниз. При помощи этой схемы обустраиваются полувальмовые крыши.
  4. Треугольные. Фронтоны треугольной формы являются наиболее популярными и используются практически повсеместно при монтаже двухскатных крыш.
  5. Самцовые. Такая схема фронтонов может использоваться при строительстве деревянных домов. Конструктивно самцовые фронтоны представляют собой выложенное из бревен продолжение щипцовой стены.
  6. Прерванные. Своим названием прерванные фронтоны обязаны небольшим прерываниям, формирующим оконные проемы.
  7. Лучковые. Фронтоны данного типа очень похожи на полукруглые, но с гораздо меньшим изгибом, напоминающим форму натянутого лука.
  8. Ступенчатые. Края таких фронтонов выглядят как лестницы со ступеньками. Кровельное покрытие в данном случае укладывается без фронтальных свесов.

Перед тем, как сделать фронтон из блоков, кирпичей или дерева, необходимо выбрать подходящую форму конструкции.

Как рассчитать и сделать фронтоны

Чтобы фронтоны могли выполнять все возложенные на них обязанности, необходимо перед обустройством провести ряд расчетов. Проведение расчетов направлено на соблюдение необходимых параметров кровли и определение количества необходимых материалов (подробнее: “Как выполнить расчет фронтона – как можно рассчитать площадь”).

В первую очередь нужно определить высоту фронтона. Проще всего это сделать в том случае, если кровельная конструкция уже смонтирована – высота фронтона будет равняться высоте конька.


Перед тем, как рассчитать фронтон двухскатной крыши, если она еще не собрана, нужно определиться с назначением чердачного помещения:

  • Нежилое подкровельное пространство вполне может иметь высоту менее 1 метра;
  • Минимальная высота фронтона мансарды должна составлять 1,5 метра;
  • Чтобы чердачное помещение было жилым и достаточно комфортным, его высоту необходимо увеличить до 2-2,5 м.


Обустройство фронтонов может выполняться по одной из двух технологий, выбор которой зависит от последовательности проведения строительных работ:

  1. Сначала фронтоны, потом крыша. Если кровельная конструкция еще не установлена, то фронтонами можно заняться до монтажа остальных элементов. Такая технология существенно упрощает работу, потому что скатов, обычно ограничивающих рабочее пространство, пока нет. Используя эту технологию, необходимо установить по центру стены мачту, определяющую высоту фронтона. От верхнего края мачты к углам здания протягивается веревка, определяющая геометрию фронтона.
  2. Сначала крыша, потом фронтоны. В случае с установленной заранее кровлей монтировать фронтоны получится только изнутри чердака. Конечно, это не так удобно, как в предыдущем случае, зато геометрия кровли уже сформирована, поэтому нарушить ее не удастся.

Монтаж фронтона двухскатной крыши

Перед тем, как сделать фронтон двухскатной крыши, нужно изучить технологию монтажа, которая напрямую зависит от выбранного материала. Как правило, фронтоны изготавливаются из дерева или кирпича, поэтому, выбрав подходящий материал, нужно изучить соответствующий алгоритм.

Крыша с кирпичным фронтоном обустраивается довольно просто. Чаще всего кирпичи выкладываются в полкирпича с использованием густого цементного раствора. Для подгонки кирпичей может использоваться пила или болгарка. Для одного квадратного метра фронтона требуется около 40 кирпичей с учетом подрезок. Учитывая то, что нагрузку на фундамент желательно снижать, предпочтение стоит отдать пустотелому кирпичу. Читайте также: “Как сделать кладку фронтона из кирпича – руководство для двухскатной крыши”.


Монтаж деревянных фронтонов тоже не отличается сложностью. Первым делом создается каркас, который впоследствии обшивается 30-мм досками. Впрочем, вместо досок можно использовать влагостойкую фанеру – она несколько проще в обработке, но отличается меньшим запасом прочности. Чтобы улучшить декоративные свойства деревянного фронтона, его стоит закрыть сайдингом или вагонкой.

Утепление фронтона

Фронтон крыши из кирпича или дерева стоит утеплять в любом случае, даже если чердак не будет использоваться в качестве жилого помещения. Утепление позволяет сохранять тепло и снижает тепловые потери. Для утепления лучше всего подойдет базальтовая вата, но при необходимости можно использовать и обычный пенопласт.

Монтаж утепления достаточно прост: сначала нужно создать каркас из досок, ширина которых совпадает с толщиной утеплителя, установить теплоизоляционные панели, потом обшить внешнюю часть фронтона сайдингом в сочетании с пароизоляционной мембраной, а после этого закрыть внутреннюю часть стены досками. С внешней стороны можно сделать фронтон из профнастила, который прекрасно смотрится.


При монтаже нужно помнить о необходимости небольшого вентиляционного зазора между внутренней обшивкой и утеплителем. Деревянные элементы конструкции перед установкой необходимо обработать средствами биологической и пожарной защиты.

Заключение

Фронтон крыши – это один из элементов кровельной конструкции, влияющий на ее эффективность. Правильно обустроенная крыша с двумя фронтонами будет иметь законченный вид и снизит теплопотери, тем самым обеспечив комфорт в доме.



kryshadoma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
