Технология монтажа фасадных термопанелей для наружной отделки
Для монтажа термопанелей необходим минимальный набор комплектующих и инструмента: саморезы, монтажная пена, дрель-перфоратор, УШМ с алмазным диском по твердой керамике, ножовка по дереву, шуруповерт и две пары рук, не требующих специальной подготовки. Монтаж панелей можно проводить круглогодично, затирка швов производится при среднесуточной темпере не менее +5С. Учитывая, что отделка фасада термопанелями не предполагает возведения дополнительного фундамента, специальной подготовки фасада, и не предполагает мокрых этапов работ (кроме расшивки швов), ущерб наносимый окружающей здание территории практически сведен к нулю. Благодаря соединению, шип- паз панели легко стыкуются между собой. Клинкерная плитка и искусственный камень без труда режутся алмазным диском УШМ (болгаркой), это позволяет решать любые архитектурные задачи в оформлении, отделка эркеров, арочных и других элементов.
Краткое описание этапов работ*
(*Не является инструкцией)
Если это не новое здание, необходимо провести подготовительные работы – Демонтаж навесных элементов на фасаде, включая осветительные и декоративные элементы, водосточные трубы, антенны и прочее, (при необходимости).
Проверка геометрии здания, отклонения стен по вертикали/горизонтали, проверка параллельности углов. Перепады и отклонения в пределах 3 см, нивелируются любыми влагостойкими подкладками с последующим запениванием образовавшегося зазора, между стеной и панелью, в случае отклонений, превышающих 3 см необходимо обустройство обрешетки.
Отметка низа первого ряда термопанелей и монтаж стартового профиля (уголок) по периметру всего здания для выставления единого горизонта всему будущему фасаду.

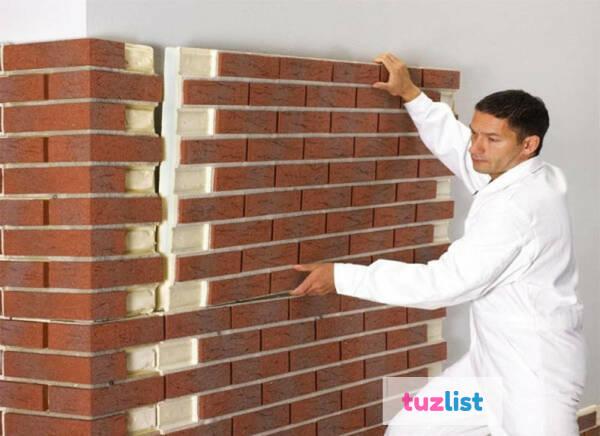

Монтаж панелей начинают с левого угла, креплением угловых элементов, если таковые применяются. Если стена кирпичная, из пеноблока, или бетона, панели крепятся на дюбель-гвозди/саморезы 120-160 мм, в предварительно просверленные в стене отверстия, в случае монтажа по обрешетке, анодированными саморезами 100-120 мм Начиная от левого угла с предварительным нанесением пены на стартовый профиль начинается монтаж рядовых панелей, средний расход крепежа для создания необходимой плотности прижатия к стене составляет 8 штук на панель 0,5 м2.
Монтаж последующих рядов ведется в той же последовательности. В местах дверных и оконных проемов панели обрезаются, а полость запенивается.
Расшивка межплиточных швов производится специальными затирочными смесями для фасадов. В зависимости от структуры поверхности плитки, можно выбрать смеси для полусухого заполнения швов, или при помощи затирочного пистолета. Работы производятся согласно рекомендациям производителя, как правило при температуре от +5С до +30 С. В зависимости от толщины плитки расход составляет от 3 кг до 5 кг на м2.
ВНИМАНИЕ! При монтаже цокольного профиля необходимо оставлять зазор между ним и отмосткой во избежание деформации всей̆ конструкции системы под воздействием грунта в зимний̆ период.
Отделку оконных, дверных и прочих проемов можно проводить различными способами:
– облицевать плиткой, как на панелях;
– использовать для отделки архитектурный декор из искусственного, или натурального камня, или имитацией из ППУ и прочих материалов;
– отделать пластиковыми, или металлическими откосами;
– оштукатурить.
Отделка эркеркеров производится запилом рядовых панелей на стыке под необходимым углом. Торец стыкуемых панелей предварительно обработать пеной, или герметиком. Радиусные части фасада отделываются по мокрой технологии облицовки, сначала на фасад крепится утеплитель, затем через фасадную сетку оштукатуривается, после высыхания оклеивается облицовочной плиткой с последующей расшивкой швов.
Монтаж водосточной системы и прочих навесных элементов производится через термопанель к несущей стене.
Сроки облицовки фасада дома термопанелями (без применения архитектурных форм и прочего декора) составляют 2-3 недели под ключ.
Инструкция монтажа клинкерных фасадных термопанелей «ЕВРОПА» — «Клинкерный Дом» в Тюмени.
ПЕРВЫЙ ШАГ – ГОРИЗОНТ И ДИАГОНАЛЬ ФАСАДА
Отбить горизонт по всему периметру фасада.
При этом обязательно проверить диагональ каждой стены.
Отклонение диагонали до 5см:
Данный дефект устраняется при монтаже системы путем прокладок из влагостойкой фанеры или любого другого жесткого влагостойкого материала.
Отклонение диагонали – более 5см:
При монтаже фасадной системы необходимо применять обрешетку.
ВТОРОЙ ШАГ – МОНТАЖ УГЛОВЫХ ЭЛЕМЕНТОВ ФАСАДНЫХ ТЕРМОПАНЕЛЕЙ
- по кирпичным и бетонным стенам угловые элементы крепят при помощи дюбель-гвоздя (самореза) d-8-140мм, предварительно просверлив отверстия под них.
- на деревянные конструкции крепеж производят саморезами d-8-180мм.
Монтаж на цоколь:
— выдавленный
Панели крепятся непосредственно на цоколь, начиная снизу.
— вдавленный
Необходимо по горизонту прикрепить уголок. Монтаж производится с опиранием на уголок.
Монтаж на отмостку:
— панели крепятся непосредственно на фасад по горизонту.
На одну панель 0,7м2 уходит, как правило, по 6-7 дюбелей, в зависимости от необходимости плотности прижатия к стене.
ТРЕТИЙ ШАГ – КРЕПЛЕНИЕ ОСНОВНЫХ И ДОБОРНЫХ ЭЛЕМЕНТОВ ФАСАДНЫХ ТЕРМОПАНЕЛЕЙ
За счет пазо-гребневого соединения панели легко стыкуются друг с другом. Советуем предварительно рассчитать количество стандартных и доборных элементов, для предупреждения резки стыков панелей на оконных и дверных проемах.
Клинкерная плитка защитно-декоративного экрана «АВС-Klinkergruppe» легко режется алмазным кругом при помощи электроинструмента, что обеспечивает архитектурную свободу оформления арочных и других элементов.
Оконные и дверные проемы:
— на стыках термопанели подрезаются алмазным диском.
Отделку откосов окон и дверей возможно проводить различными способами:
— цеметно-песчаными растворами,
— фасадной шпатлевкой (морозостойкой!),
— металлическими откосами,
— отделка клинкерной керамикой «ABC-Klinkergruppe»:
- фасадной плиткой,
- балконной плиткой,
- ступенями и пр.
Отделка пластиковыми откосами считается наиболее распространенной, так как обеспечивает выполнение работ в кратчайшие сроки, легкость монтажа и эксплуатации, минимальные затраты.
Карнизы:
— на стыках с карнизом термопанели подрезаются алмазным диском.
Отделка карнизов и прилеганий производится после окончания монтажа термопанелей. Шов между карнизом и панелью закрывается декоративным элементом (нащельник, плинтус и т.д. в зависимости от архитектуры здания)
Водостоки:
— водостоки крепятся через термопанели к стене — шурупом 50мм + толщина панели (60мм).
Фигурные эркеры:
— Угловые
Термопанели подрезаются алмазным диском под углом, соответствующим углу эркера и стыкуются. Стык обрабатывается монтажной пеной или герметиком (в зависимости от размера щели).
— Полукруглые
Вначале крепится пенополистирол. Затем в зависимости от формы эркера подрезается облицовочная плитка и крепится на пенополистирол.
Заключительный этап монтажа фасадных термопанелей «Европа»- расшивка швов.
Заполнение сетки швов термопанелей следует производить специальной морозостойкой фасадной затиркой для широких швов, широко применяемой в строительстве.
Вам понадобится 3кг затирки на 1кв.м. поверхности
Системы скрытого крепления фасадных панелей
Основной принцип вентилируемых фасадов с дождевым экраном основан на системах подрамников для передачи нагрузок от фасада на нижележащую подконструкцию здания.
Эти системы обычно состоят из
- настенных держателей (например, L-образных держателей или термооптимизированных решений)
- несущие части (например, вертикальные профили или горизонтальные профили)
- крепежные детали (например, застежки или профили) и Крепления панелей
- (например, зажимы или анкеры с подрезкой).
В зависимости от требований проекта системы могут быть адаптированы для обеспечения, например, скрытое крепление, сокращение тепловых мостов или специальные решения для различных материалов.
Видимое крепление фасадных панелей
Наиболее экономичным способом крепления облицовочных материалов к вентилируемому фасаду является открытое крепление.
Для наружных и прямых неподвижных фасадов fischer предлагает различные системы, которые в основном состоят только из вертикальных элементов подрамника. Составными частями вертикального уровня являются настенные держатели и вертикальные профили, а также необходимые соединители и крепления. Кроме того, частью систем являются различные решения для прямых фиксированных фасадных панелей, например, заклепки, саморезы или хомуты.
Открытые системы определяются их видимыми точками крепления на передней стороне фасада, вызванными, например, заклепки или хомуты.
Несмотря на то, что эта система менее привлекательна внешне, она имеет огромное преимущество в виде короткого времени установки благодаря простоте системы. Это обстоятельство, с одной стороны, и экономия материалов, с другой стороны, делают эту систему очень экономичной.
Преимущества открытых фасадных систем:
- Быстрый и простой монтаж фасадных панелей.
- Обеспечивает оптимизированную конструкцию с тепловым мостом за счет добавления термостопов для отделения настенных держателей от основания здания или за счет выбора специальных стен, отвечающих различным стандартам энергоэффективности, таким как сертификаты пассивного дома.
- Гибкая конструкция благодаря фиксированным и подвижным точкам.
- Для полостей от 85 до 350 мм + материал панели.
- Выступ настенного держателя от 40 до 320 мм.
- Возможна компенсация структурных допусков до 30 мм.
ATK 100 + заклепка/винт
Открытый крепеж для легких облицовочных материалов или фасадных панелей меньшего размера.
ATK 100 представляет собой подрамную систему для наружного крепления фасадных панелей с помощью заклепок или винтов.
Система обычно состоит из настенных держателей, вертикальных профилей, соединительных элементов и креплений. Доступно несколько вариантов настенных держателей, предлагающих наиболее подходящее решение для индивидуальных требований проекта в отношении характеристик нагрузки и тепловой эффективности. Помимо стандартного алюминиевого L-образного настенного держателя FLH, существуют термооптимизированные продукты ZeLa, ZeLa Click и скоба из нержавеющей стали FLH R, а также специальный ATK 601 для ремонта.
FAZ II или фиксация рамы SXRL.
Система также включает вертикальные профили для передачи нагрузок. Они соединяются с настенными держателями с помощью специальных заклепок или саморезов. Как и в случае с настенными держателями, для вертикальных профилей доступны различные геометрии и размеры.
Заклепки или винты, которые можно приобрести у поставщика облицовочного материала, можно использовать для крепления фасадных панелей к вертикальным профилям. Чтобы сделать фасад более привлекательным, заклепки могут быть окрашены в цвет панели.
Типичными материалами фасадных панелей для такого типа систем являются фиброцемент, HPL или ACM.
Систему ATK 100 можно также использовать в качестве базовой системы для других систем, таких как ATK 100 KL или ATK 103.
ATK 100 KL
Зажимное решение для наружного крепления более легких облицовочных материалов или фасадных панелей меньшего размера.
ATK 100 KL — это система наружного крепления с помощью специальных фасадных зажимов.
Он основан на подрамной системе ATK 100, состоящей из настенных держателей и вертикальных профилей. Кроме того, зажимные элементы крепятся к вертикальным профилям и удерживают панели на месте. Для каждой секции фасада (например, стыка или проема) имеются подходящие типы хомутов. Зажимы также адаптированы к различной толщине облицовочного материала. 9№ 0003
Для более привлекательного вида фасада зажимы могут быть окрашены в соответствующий цвет панели, чтобы сделать их менее заметными.
Типичными материалами фасадных панелей для такой системы являются керамическая плитка, фиброцемент или HPL.
ATK 102
Зажим для наружного крепления фасадных панелей, а также для скрытого крепления терракотовых панелей.
ATK 102 – это система наружного крепления с помощью специальных фасадных зажимов. Он основан на настенных держателях ATK 100 и вертикальном профиле ATK 102, который специально разработан для вставки и установки зажимов ATK 102 для крепления фасадных панелей.
Существуют различные варианты хомутов для различных применений (например, стык, проем), а также для различных материалов облицовки.
Типичными материалами фасадных панелей для такой системы являются керамическая плитка, фиброцемент или HPL.
Скрытое крепление – fischer international
Основной принцип вентилируемых фасадов с дождевым экраном основан на системах подрамников для передачи нагрузок от фасада на нижележащую подконструкцию здания.
Эти системы обычно состоят из
- настенных держателей (например, L-образных держателей или термооптимизированных решений)
- несущие части (например, вертикальные профили или горизонтальные профили)
- крепежные детали (например, застежки или профили) и Крепления панелей
- (например, зажимы или анкеры с подрезкой).
В зависимости от требований проекта системы могут быть адаптированы для обеспечения, например, скрытое крепление, сокращение тепловых мостов или специальные решения для различных материалов.
Скрытое крепление фасадных панелей
Наиболее эстетичным способом крепления облицовочных материалов на вентилируемых фасадах является скрытое крепление.
Для скрытых стационарных фасадов fischer предлагает различные системы, состоящие из вертикального и горизонтального подрамников. Составными частями вертикального уровня являются настенные держатели и вертикальные профили, а также необходимые соединители и крепления. Горизонтальный уровень может состоять из двух разных систем: либо горизонтальные профили вместе с застежками и анкерами с подрезкой для заднего крепления фасадных панелей, либо специальные горизонтальные профили вместе с заклепками или шурупами для фиксации металлических или композитных кассет в теневых зазорах.
Скрытые системы характеризуются невидимыми точками крепления на передней стороне фасада, обеспечиваемыми задним креплением благодаря подрезным анкерам или фиксации в теневых промежутках.
Несмотря на то, что эта система менее привлекательна внешне, она имеет огромное преимущество в случае короткого времени установки благодаря простоте системы. Это обстоятельство, с одной стороны, и экономия материала, с другой стороны, делают эту систему очень рентабельной.
Преимущества скрытых фасадных систем:
- Быстрый и простой монтаж фасадных панелей.
- Обеспечивает оптимизированную конструкцию с тепловым мостом за счет добавления термостопов для отделения настенных держателей от основания здания или за счет выбора специальных стен, отвечающих различным стандартам энергоэффективности, таким как сертификаты пассивного дома.
- Гибкая конструкция благодаря фиксированным и подвижным точкам.
- Для полостей от 65 до 350 мм + материал панели.
- Выступ настенного держателя от 40 до 380 мм.
- Возможна компенсация структурных допусков до 30 мм.
ATK 103
Фасадная система для скрытого крепления более легких облицовочных материалов или фасадных панелей меньшего размера.
ATK 103 представляет собой горизонтальную подрамную систему для скрытого крепления фасадных панелей с помощью анкеров с подрезкой.
Горизонтальный уровень состоит из открытых С-образных профилей и подвесных застежек. Анкеры с подрезкой соединяют фасадные панели с горизонтальными элементами подкаркасной системы.
Вертикально система соединяется с основанием с помощью ATK 100, который комплектуется настенными держателями и вертикальными профилями, а также необходимыми соединителями и креплениями. Настенные держатели крепятся к основанию здания с помощью креплений fischer, таких как болтовой анкер FAZ II или крепление к раме SXRL.
Типичными материалами фасадных панелей для этого типа системы являются фиброцемент, HPL, керамика или легкий натуральный/искусственный камень.
СистемУан
Фасадная система для скрытого крепления тяжелых облицовочных материалов или фасадных панелей больших размеров.
Подрамник SystemOne — это горизонтальная система подрамника для скрытого крепления тяжелых фасадных панелей с помощью анкеров с подрезкой.
Горизонтальный уровень состоит из закрытых профилей и подвесных замков. Анкеры с подрезкой соединяют фасадные панели с горизонтальными элементами подкаркасной системы. Вертикально система соединяется с основанием с помощью П- или Пи-образных настенных держателей и коробчатых или Пи-образных вертикальных профилей, а также необходимых соединителей и креплений.
Настенные держатели крепятся к основанию здания с помощью креплений fischer, таких как болтовой анкер FAZ II или крепление к раме SXRL.
Типичными материалами фасадных панелей для такой системы являются керамическая плитка или тяжелые натуральные/искусственные камни.
ATK SystemOne — это горизонтальная подрамная система для скрытого крепления фасадных панелей с помощью анкеров с подрезкой. Горизонтальный уровень состоит из закрытых профилей и подвесных замков.
Анкеры с подрезкой соединяют фасадные панели с горизонтальными элементами подкаркасной системы. Вертикально система соединяется с основанием с помощью ATK 101, который комплектуется П- или Пи-образными настенными держателями и коробчатыми или Пи-образными вертикальными профилями, а также необходимыми соединителями и креплениями. Настенные держатели крепятся к основанию здания с помощью креплений fischer, таких как анкерный болт FAZ II или крепление к раме SXRL.
Типичными материалами фасадных панелей для такой системы являются керамическая плитка или тяжелые натуральные/искусственные камни.
ATK 106 SZ 20
Специальное решение для скрытого крепления металлических и композитных кассет.
ATK 106 SZ 20 представляет собой систему для скрытого крепления металлических и композитных кассет (например, алюминиевого композитного материала – ACM) для фасадов с навесом.
Состоит из вертикальных и горизонтальных профилей. Составными частями вертикального уровня являются держатели П-образной стены и шляпные профили, а также необходимые соединители и крепления.
