технология устройства и как проходит монтаж
Один из наиболее популярных способов наружной отделки — монтаж навесных вентилируемых фасадов. Сборная конструкция отличается высокими декоративными свойствами и долговечностью, монтируется на новые и реконструируемые здания любой этажности, высоты и конфигурации. Одно из преимуществ навесного вентфасада — возможность установки теплоизолирующего слоя, который значительно снижает затраты на отопление и увеличивает срок службы несущих конструкций.
Как и любое другое техническое решение, навесной вентилируемый фасад будет выполнять свои функции полностью только при условии соблюдения технологии монтажа системы. Кроме того, проектировщику необходимо выбрать подсистему, облицовочные материалы, обеспечить заданную величину теплоизолирующего слоя и воздушной прослойки, соотнести несущую способность фасада с весом системы и ветровыми нагрузками.

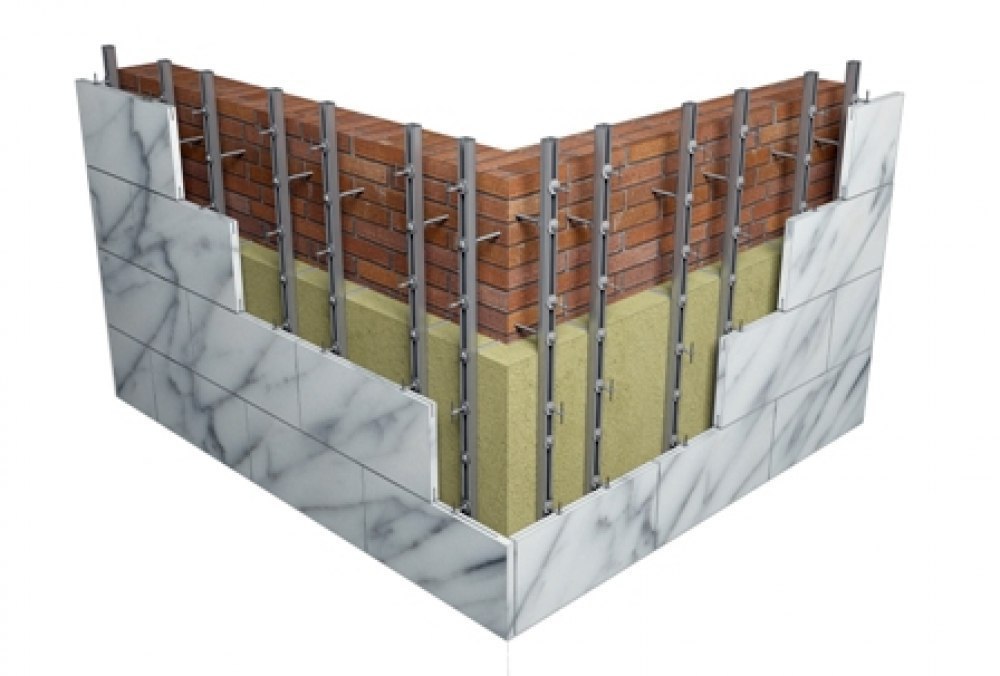

Конструкция вентилируемого фасада
Навесная фасадная система состоит из следующих элементов:
- Декоративный экран.
Наружный облицовочный слой является архитектурным элементом. В его задачи также входит защита теплоизоляции и строительных конструкций от атмосферных воздействий. В качестве декоративного экрана используются профилированный лист, стальные и алюминиевые кассеты, фиброцементные и керамогранитные плиты с окраской и фактурой по проекту. - Вентилируемый зазор. При установке вентилируемого фасада точка росы переносится из тела несущей конструкции (стены) в теплоизолирующий слой. Чтобы в нем не накапливался конденсат, используется воздушная прослойка. Она отвечает за выведение лишней влаги из пространства между облицовкой и фасадом. Подобно дымовой трубе вентилируемый зазор работает за счет естественной циркуляции, возникающей из-за перепада давлений по высоте.
- Теплоизолирующий материал. В качестве теплоизоляции используют волокнистые материалы класса НГ (негорючие) – плиты из базальтового волокна или стекловолокна. За счет переноса точки росы из тела стены наружу повышается долговечность конструкционных строительных материалов (кирпича, легких и тяжелых бетонов).
- Ветрозащита. Для защиты теплоизолирующего слоя от атмосферных осадков и выдувания волокон поверх него натягивают паропроницаемую ветрозащитную мембрану. Монтаж пленки выполняют в соответствии с рекомендациями ее производителя. В случае использования кашированных теплоизолирующих плит с наружным слоем повышенной плотности ветрозащитную мембрану можно не устанавливать.
- Элементы обрамления служат для декоративной отделки примыканий на фасаде, защищают внутреннее пространство вентфасада от попадания пыли и грязи. Они изготавливаются индивидуально в соответствии с архитектурными особенностями зданий.
- Навесной каркас. Система служит для нивелирования неровностей фасадных стен, создает пространство между ними и облицовочным материалом, воспринимает массу облицовки, ветровые нагрузки. Система состоит из кронштейнов, вертикальных и горизонтальных профилей.
- Крепежные элементы. К ним относятся анкеры для крепления навесного каркаса к стене, саморезы или заклепки для соединения элементов подсистемы между собой и тарельчатые дюбели для крепления теплоизоляции.
Наружный облицовочный слой является архитектурным элементом. В его задачи также входит защита теплоизоляции и строительных конструкций от атмосферных воздействий. В качестве декоративного экрана используются профилированный лист, стальные и алюминиевые кассеты, фиброцементные и керамогранитные плиты с окраской и фактурой по проекту.
Этапы и особенности монтажа навесной фасадной системы
Установку вентфасада должен выполнять опытный квалифицированный подрядчик. Сотрудники монтажной организации могут пройти обучение у производителя подсистемы и получить соответствующее подтверждение. ООО «Версаль» выполняет полный комплекс работ по проектированию, комплектации и монтажу навесных вентилируемых фасадов в Москве и регионах России.
Компания владеет полным пакетом разрешительных документов, сотрудничает с ведущими производителями систем и облицовочных материалов для фасадного строительства. Один из партнеров компании — комбинат «Волна», который производит фиброцементные плиты для вентфасадов европейского качества.
Монтаж кронштейнов
Перед установкой подсистемы вентфасада производится выверка всех плоскостей и граней фасада по горизонтали и вертикали при помощи геодезического инструмента. Проверяются также линии сливов, оконных и дверных откосов.
При разработке монтажной схемы важно рассчитать количество, шаг и глубину установки анкеров, подобрать дюбели в соответствии с материалом ограждающей конструкции.
Если кронштейны устанавливаются на стену из кирпича, анкеры не должны попадать в швы. В монолитно-каркасных постройках, где в качестве заполнения используются ячеистые бетоны и поризованные керамические блоки, анкеры устанавливаются в бетонный каркас. Поэтому типовые монтажные схемы, которые предлагают производители систем, почти всегда приходится адаптировать под конкретный строительный объект.
Кронштейны крепятся к стене через прокладки из паронита толщиной 5 мм, которые играют роль теплоизолирующей развязки и позволяют избежать образования мостиков холода. Под головки анкеров обязательно устанавливаются шайбы.
Установка теплоизоляции
Толщина теплоизолирующего слоя определяется теплотехническим расчетом. Монтаж минераловатных плит начинают с нижнего ряда на горизонтально закрепленный опорный профиль. В местах расположения кронштейнов на них делают крестообразные надрезы. Теплоизоляция крепится тарельчатыми дюбелями. Важно добиться плотного прилегания плит в вертикальных и горизонтальных плоскостях.
При монтаже двухслойной теплоизоляции наружные плиты укладываются со смещением, чтобы перекрыть швы во внутреннем слое.
В случае, если применяется ветрозащитная пленка, и она выполнена из материалов класса Г1, необходимо выполнить поэтажные противопожарные рассечки. Огнестойкие мембраны класса НГ можно натягивать без рассечек.
Монтаж несущих профилей
В горизонтально-вертикальных системах монтаж начинают с горизонтальных профилей. После их окончательной выверки крепят вертикальные направляющие. Существуют также вертикальные и вертикально-горизонтальные системы с другими схемами сборки.
Крепление выполняют при помощи нержавеющих заклепок или саморезов. Одна из грубых ошибок монтажа несущего каркаса для вентфасадов — использование оцинкованного крепежа с алюминиевым профилем. Из-за образования гальванических пар в местах соединения профилей и саморезов происходит интенсивное окисление металла, и системы, рассчитанные на 50-летнюю эксплуатацию, приходят в негодность через 2-3 года.
Крепление облицовки вентфасада
Способ крепления облицовочного слоя выбирают в зависимости от материала облицовки. Это могут быть кляммеры (для керамогранита и фиброцементных плит небольшого формата), окрашенные заклепки (для фиброцементных и хризотилцементных плит) и саморезы (для металлических кассет). При применении заклепок для крепления фиброцементных и хризотилцементных плит, использование втулки обязательно. Втулка должна быть на 2 мм выше облицовочной плиты. Это условие позволит избежать передавливания плит при монтаже. Отступ от края плиты до заклепки должен составлять не менее 30 мм. Горизонтальный шаг заклепок должен быть не более 600 мм, вертикальный – 300 мм. Заклепка используется из нержавеющей стали и окрашивается в цвет плиты. Между плитой и направляющей рекомендуется использовать резиновую прокладку (лента ЕПДМ) по всей высоте фасада, что поможет избежать попадания и скапливания лишней влаги между плитой и направляющей.
Крепеж может быть видимым и скрытым.
Все детали, касающиеся внешнего облика здания, обговариваются с заказчиком заранее.
Монтаж фасадных систем
Как и в случае с мероприятиями по проведению обычных фасадных работ, установку систем вентилируемого фасада следует проводить на предварительно подготовленной поверхности стен.
В общем случае технология монтажа фасадной отделки следующая:
- Подготовка поверхности стен;
- Изготовление и установка каркаса под облицовку;
- Укладка теплоизоляционного слоя с гидроизоляцией;
- Рассмотрим этапы проведения монтажа подробнее.
Подготовительные работы
На этом этапе поверхность стен следует подготовить: устранить следы старой отделки, замазать трещины, выбоины, сколы (на углах стен), выровнять поверхность с помощью штукатурки, обработать поверхность антисептическими составами. Обработка нужна для предотвращения образования грибковых поражений и плесени на стенах, которые со временем могут разрушить конструкцию фасада.
Что касается нанесения грунтовки, то использовать ее при монтаже вентилируемого фасада необязательно: как правило, грунтование поверхности требуется в случаях, когда отделочные работы подразумевают либо нанесение на стены декоративной штукатурки, либо покраску стен. Грунтовка в этом случае применяется для увеличения сил сцепления штукатурной смеси и краски с поверхностью. После подготовки на стены следует нанести разметку – точки креплений кронштейнов и расположение направляющих профилей. Шаг между профилями примерно должен равняться ширине одной облицовочной панели.
Изготовление и установка каркаса/обрешетки под облицовку
После нанесения линий разметки можно приступать к монтажу креплений и направляющих. Для этого в стенах дома следует пробурить перфоратором отверстия под анкерные болты.
Далее кронштейны сажают на анкерные дюбели и закручивают их шуруповертом, после чего производят укладку утеплительного слоя. Теплоизоляционный материал навешивается через специально подготовленные прорези для креплений.
Для лучшей защиты утеплителя можно использовать ветрогидрозащитную мембрану – ее настилают поверх теплоизоляционного слоя и фиксируют.
Направляющие – металлические профили – нужно располагать вертикально. Полученная обрешетка уже готова к навешиванию вентфасада. Сам профиль должен крепиться свободно, чтобы имелась возможность компенсации температурных деформаций.
Укладка тепло- и гидроизоляции
Отличие технологии монтажа вентилируемых фасадных систем от технологии установки обычных фасадных панелей заключается в установке первых внахлест, т.е. между стыками не должно оставаться зазоров, так необходимых для компенсации тепловых расширений фасадного облицовочного материала.
Через слои утеплителя и ветрогидрозащитной мембраны в стене высверливаются отверстия, в которые устанавливаются дюбеля тарельчатого типа. С помощью этих дюбелей производится фиксация утеплителя и мембраны.
Крепить мембрану необходимо с наружной стороны утеплительного слоя, при этом должен соблюдаться нахлест материала размером от 10 см.
Внутренняя сторона пленки должна плотно закрепляться на теплоизоляционном слое. При этом нахлест следует обязательно зафиксировать уплотнительной лентой – во избежание образования конденсата и попадания влаги на утеплитель.
Монтаж вентилируемой фасадной системы
На первый взгляд монтаж вентсистемы совершенно несложен, и может показаться, что, имея некоторые навыки в работе с фасадными элементами, можно самостоятельно выполнить облицовку. Однако в технологии монтажа фасадных панелей имеются свои нюансы, не зная о которых, можно загубить и сам материал, и удачно изготовленную конструкцию обрешетки.
Так, если использовать оцинкованные крепежные изделия и профили для направляющих обрешетки, необходимо помнить о том, что и профили, и крепеж должны выдерживать большие нагрузки, к примеру, тот же вес фасадных элементов.
После фиксации в профиль нужно вставить резиновый уплотнитель для крепежа. Так можно избежать распространения коррозийных процессов.
Иногда при самостоятельном монтаже вентилируемого фасада может возникнуть закупорка воздушной прослойки.
Это связано с оседанием утеплительного слоя или мембраны вследствие плохой фиксации тепло- и ветрогидрозащитного слоя. В этом случае фасадные панели подвергаются дополнительной нагрузке, а если они изготовлены из винила (достаточно хрупкого и наименее прочного отделочного материала), то облицовка может либо намокнуть, либо деформироваться под нагрузкой. В таких случаях придется снимать панели и проводить ремонтные работы.
Какие существуют типы систем установки облицовки?
🕑 Время прочтения: 1 минута
Обшивка — это оболочка, защищающая внешнюю часть конструкции, выступая в качестве щита жилой единицы/конструкции от элементов окружающей среды. Облицовка должна выдерживать неблагоприятные погодные условия, такие как проливные дожди и сильные ветры, предотвращая их проникновение в конструкцию здания. Кроме того, это может также добавить эстетики конструкции, скрыв непривлекательный субстрат или основной более прочный материал.
Содержание:
- Системы установки клади
- 1. Прикрепленная система
- 2. Система занавесной стены
- 3. Система Infill
- FAQS
Прикрепленная системаСистема установки. Используемая система укладки основана на различных видах материалов, которые использовались для строительства системы облицовки.
Существует три основных способа установки системы облицовки, которые перечислены ниже:
1. Навесная система
В навесной системе большие панели, образующие наружную облицовку, крепятся непосредственно к несущему каркасу здания, имеющего один или несколько этажей или пролетов. Навесная система используется для возведения сборных железобетонных и стальных каркасов с наружной отделкой. При монтаже кран поднимает панель на место, фиксируя ее на анкерной стойке, закрепленной на краю плиты.
Навесная система Используя навесную систему, можно сократить время, затрачиваемое на строительство на месте, и значительно упростить процесс строительства. В дополнение к этому, прикрепленная система также изолирует наружную стену, а структурный каркас защищен от неблагоприятных воздействий изменяющейся погоды.
С другой стороны, время, необходимое для проектирования, утверждения чертежей и изготовления панелей, может привести к отставанию проекта от графика, что приведет к задержке. Чтобы избежать проблем после установки, необходимо тщательно изучить конструкцию.
2. Система навесных стен
Система навесных стен обычно используется в больших и многоэтажных зданиях. Эта система аналогична накладной системе, с той лишь разницей, что панели здесь не крепятся к краям плиты анкерами, а крепятся к несущему каркасу с помощью зажимных уголков.
Как правило, система навесных стен состоит из легкой рамы, на которую крепятся непрозрачные или остекленные панели. Металл и стекло являются наиболее часто используемыми облицовочными панелями в этой системе.
Система навесных стен Материал, используемый в системе навесных стен, обычно легкий, что обеспечивает дополнительное преимущество при обращении и сборке. Кроме того, для проектирования и изготовления панелей задается стандартное сочетание материалов и системы.
Это, в свою очередь, является дополнительным преимуществом за счет сокращения времени, необходимого для утверждения дизайна и производства. Затем производитель проектирует стыки и соединения на основе свойств материала, системы и структурного каркаса, указанных инженерами-строителями и архитекторами.
3. Система заполнения
Систему заполнения легче отличить от других систем, так как в этом случае несущий каркас виден. Панели облицовки размещаются между колоннами несущего каркаса, перекрывая один уровень плиты на другой. В качестве облицовочного материала в этой системе в основном используется монолитная бетонная панель. Стекло и сборный железобетон — некоторые другие материалы, которые можно эффективно использовать в системе заполнения.
Система заполнения Облицовочные панели системы заполнения могут быть установлены изнутри здания, что снижает риск получения травм рабочими, работающими на строительных лесах. Эта система имеет слабую теплоизоляционную способность из-за значительного теплообмена между плитами перекрытия из-за открытых несущих конструкций.
Тепло также вызывает расширение и сжатие структурного каркаса.
Эти причины оставляют очень мало места для ошибок при проектировании и сборке. Проектировщик также должен учитывать поведение сборной железобетонной панели и конструктивного каркаса, поскольку конструктивные элементы будут подвергаться неравномерным нагрузкам в течение многих лет.
Часто задаваемые вопросы
Что такое облицовка?
Обшивка представляет собой оболочку для защиты внешней части конструкции.
Какие бывают системы монтажа облицовки?
Типы систем монтажа облицовки: навесная система, система навесных стен и система заполнения.
Как отличить заполняющую облицовку?
В системе установки с заполнением конструктивная рама открыта, и в основном используется монолитная бетонная панель.
