Монтаж фасадных панелей своими руками пошаговая инструкция

09.12.2022

Общие положения

1. Для монтажа фасадных панелей и доборных элементов к ним используются оцинкованные саморезы с пресс-шайбой. Длина саморезов не менее 35 мм. Диаметр ножки для крепежных элементов не должен превышать 3 мм, диаметр шляпки – 9 мм. Запрещается использовать для монтажа саморезы-потаи.

2. Монтаж фасадных панелей осуществляется на деревянную горизонтальную обрешетку из брусков камерной сушки влажностью не более 12%, обработанных огне- и био- защитными составами, либо на обрешетку из оцинкованного металлического профиля. Рекомендуемое сечение реек деревянной обрешетки – 40х40 мм, металлической – 60х27 мм.

3. Фасадная панель и доборные элементы к ней крепятся метизами через перфорационные отверстия. Крепежные элементы устанавливаются строго перпендикулярно относительно панели в центр перфорационного отверстия. Наклоны и загибы крепежей не допускаются. Необходимо оставлять расстояние 1-1,5 мм между шляпкой крепежного элемента и монтируемой панелью, допуская ее перемещение при колебании температур (рис. 1).

На одну панель необходимо установить минимум пять крепёжных элементов.

Важно! Категорически запрещено крепление панелей к обрешетке вне специально предназначенных для этого отверстий, а также любыми иными способами, исключающими свободное движение при тепловом расширении.

4. Фасадные панели и доборные элементы к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными доборными элементами и торцами панелей 5-10 мм, а между панелями – 1-1,5 мм и 2-3 мм соответственно. При отделке стены дома, длина которой превышает 6м, рекомендуется устраивать температурный шов, образованный двумя J-профилями (составив из них Н-профиль).

Важно! Появление при низких температурах незначительных видимых зазоров между панелями не является производственным браком и относится к физическим свойствам материала.

5. Вертикально расположенные доборные элементы крепятся следующим образом: крепежный элемент устанавливается в верхнее монтажное отверстие в верхний угол, для всех остальных перфорационных отверстий – в центр (рис. 2).

Расстояние между крепежными элементами при установке доборных элементов не должно превышать 250 мм.

6. При выполнении монтажных работ в холодное время года разрез панелей в требуемый размер необходимо осуществлять в тёплом помещении, предварительно выдержав в нём панели не менее 12 часов. Не рекомендуется устанавливать фасадные панели при температуре ниже О 0С.

7. Установку панелей на стены здания производите горизонтально, работая слева направо, снизу вверх.

8. Крепление дополнительных элементов (ставни, козырек и т.п.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия, аналогичные перфорационным отверстиям для крепежа.

9. Монтаж должен осуществляется специалистами, имеющими необходимую квалификацию для выполнения подобных работ.

Последовательность монтажа фасадных панелей Fineber

Установка обрешетки

Рейки обрешетки устанавливаются вокруг дверей, окон, на всех углах, по низу и по верху зоны установки панелей. Соблюдайте расстояние А между нижней и второй снизу направляющей, и расстояние В – между остальными направляющими, размеры указаны в таблице.

Для придания панелям большей жесткости рекомендуется монтировать дополнительную горизонтальную рейку посередине между основными рейками обрешетки. Для фасадных панелей коллекций Кирпич Клинкерный 3D и KLINKER дополнительную горизонтальную рейку необходимо смонтировать на уровне центрального горизонтального ребра жесткости.

Важно! Основные и дополнительные рейки должны обеспечивать строго ровную поверхность в одной плоскости. Для монтажа наружных углов устанавливаются вертикальные рейки обрешетки вровень с внешними углами строения (рис. 1).

В случае наличия на объекте внешнего утепления, горизонтальная обрешетка устанавливается поверх вертикальной. Вертикальная обрешетка устанавливается для создания необходимого вентзазора, шаг установки – не более 400 мм. Рекомендуется использовать одинаковый материал для создания вертикальной и горизонтальный обрешетки.

Установка стартовой планки

Устанавливается строго горизонтально. Линии крепления стартовой планки должны совпадать на всех углах здания. Нижний край стартовой планки должен совпадать с нижним краем первой рейки обрешетки. Придерживайтесь п. 5 Общих положений при монтаже элемента (рис. 1).

При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае вместо стартовой планки устанавливается J-профиль, в который вставляется нижний обрезанный край панели.

Установка наружного угла

При креплении первого наружного угла установите его на стартовую планку и закрутите саморезы в центр верхних перфорационных отверстий по обе стороны. Снизу угол должен быть зафиксирован в стартовой планке, а сверху закреплен саморезами. Следующий угол соедините с предыдущим и закрепите тем же способом. Обеспечьте необходимую свободу перемещения наружного угла при тепловом расширении (рис. 2).

Для фасадных панелей коллекций КАМЕНЬ и КИРПИЧ первый наружный угол закрепите на вертикальной обрешетке саморезами в верхние перфорационные отверстия таким образом, чтобы угол висел на крепежных элементах. Нижний край угла должен на 5 мм отстоять от стартовой планки.

Следующий угол соедините с предыдущим и закрепите по центру перфорационных отверстий. Для коллекции ДОЛОМИТ в качестве стартового элемента для крепления первого (нижнего) наружного угла используется верхняя часть, отрезанная от другого наружного угла. Наружный угол устанавливается в стартовый элемент и закрепляется сверху через монтажные отверстия.

Следующий угол соединяется с предыдущим и закрепляется по центру перфорационных отверстий. Для панелей OPТIMAL SIZE сначала устанавливаются крепежные элементы угла, их крепят к обрешетке саморезами. Стартовый элемент для наружного угла не требуется.

Крепежный элемент должен на 5 мм отстоять от стартовой планки. Наружные углы надеваются на крепежные элементы путем защелкивания после установки панелей.

Установка J-профиля

Для обрамления оконных и дверных проемов рекомендуется использовать J-профиль. Также J-профиль используется в качестве финишного элемента (рис. 5, 6).

Допустимо использование наружных углов для обрамления оконных и дверных проемов. Придерживайтесь п. 5 Общих положений при монтаже элемента. 5. Установка внутреннего угла. Внутренний угол предназначен для монтажа фасадных панелей на стыке перпендикулярно стоящих стен. Монтируется к обрешетке через перфорационные отверстия (рис. 4).

Придерживайтесь п. 5 Общих положений при монтаже элемента.

Установка фасадных панелей

Фасадные панели соединяются со стартовой планкой и между собой при помощи замков, расположенных на тыльной стороне панели.

Для монтажа первой и последней панели в ряду необходимо подрезать их под прямым углом. Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см. Для сокращения расходного материала необходимо отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 2).

Левый край панели, который входит под наружный угол, должен быть обрезан под прямым углом. При установке нижний край панели вставляется в стартовую полосу. Панель придвигается к угловому элементу, при этом оставляется необходимый тепловой зазор (см. п. 4 Общих положений) (рис. 2).

Следующая панель вставляется в стартовую планку рядом с первой панелью и соединяется с ней по горизонтали, путем задвигания до упора в пазы первой панели (рис. 3).

На внутренних углах дома фасадные панели заводятся в пазы доборного элемента – внутреннего угла (рис. 4).

Параметры обрешетки для монтажа фасадных панелей

№	Название коллекции	Размер “А” (мм)	Размер “В” (мм)
1	ДОЛОМИТ	430	450
2	КИРПИЧ КЛИНКЕРНЫЙ 3D, KLINKER	420	440
3	КАМЕНЬ КРУПНЫЙ	403	423
4	КАМЕНЬ ДИКИЙ	419	439
5	КАМЕНЬ ПРИРОДНЫЙ	400	420
6	СКАЛА	415	435
7	OPТIMAL SIZE (СКОЛ, КИРПИЧ БАВАРСКИЙ, ТУФ БЛОК)	550	570

Монтаж фасадных панелей своими руками: пошаговая инструкция

Главная » Материалы » Фасадные панели

Содержание

1. Краткое знакомство
2. Важные правила монтажа
3. Необходимые комплектующие
4. Набор инструментов для работы
5. Применение вентилируемого фасада
6. Обрешетка и ее монтаж
7. Установка фасадных панелей
8. Подводим итоги

В последнее время спрос на фасадные панели только растет. Это обусловлено рядом преимуществ таких материалов, а также широким ассортиментом продукции. При этом монтаж фасадных панелей можно выполнить и без привлечения специалистов.

Сегодня расскажем о самом материале, сделаем акцент на особенностях монтажа, и пошагово объясним каждый этап установки.

Это позволит вам лучше разобраться в сути, решиться на такой вариант наружной отделки, и уже в ближайшее время приступить к работе.

Краткое знакомство

Изначально фасадная панель применялась как материал для обшивки цоколя и нижнего уровня зданий. Но облицовка получилась настолько интересной, а также привлекательной, что его стали применять, чтобы обшить весь внешний периметр.

Такой элемент может имитировать разные природные покрытия. Взять хотя бы те же фасадные панели под дерево, либо под камень. Еще они имитируют кирпичную кладку, клинкер и многое другое.

Вместе с тем отдельно предлагают цокольные панели для наружной отделки, которые отличаются повышенной прочностью, а также стойкостью.

Решив использовать панели для фасада, отдавайте предпочтение продукции проверенных и хорошо себя зарекомендовавших производителей.

Фасадные панели идеально имитируют кирпичную и каменную кладку

Важные правила монтажа

Прежде чем начать монтаж фасадных панелей своими руками, следует запомнить несколько ключевых правил. Без их соблюдения внешний слой может быстро прийти в негодность, а также затронуть сами помещения из-за недостаточной защиты.

• Тепловой зазор. Перед тем как крепить фасадные панели, нужно помнить о важности соблюдения тепловых зазоров. Если установка будет выполнена вплотную, при нагреве материал расширится, что спровоцирует образование волн. Также могут разрушаться крепления, из-за чего панели попросту повылетают. Особенно важно соблюдать температурный зазор там, где идет продольная стыковка. Это стартовые, J-планки и пр.;
• Гвозди и саморезы. Во-первых, их нельзя закручивать, а также забивать до упора. По той же причине расширения. Во-вторых, используйте только изделия из нержавеющей стали. Либо устойчивые к коррозии. Сам зазор должен составлять около 1 мм;
• Крепление. Закручивать саморезы следует строго посередине. Это позволяет материалу при необходимости смещаться в разные стороны. Исключение — это монтаж вертикальных деталей. Тут саморез крепят в верхней точке. Это исключает смещение элемента вниз;
• Стыковка. При стыковке панелей их вставляют в пазы до контакта с упорами, которые обеспечат необходимый тепловой зазор;
• Условия работы. Проводить монтаж при температуре ниже -15 градусов Цельсия нельзя. При таких условиях материал становится слишком хрупким, и из-за любого неаккуратного действия может сломаться.

Температурный зазор выбирают исходя из температуры во время монтажа. Если это жаркое лето, тогда можно оставить 2-3 мм. В холодный зимний день не менее 6 мм.

В противном случае установка фасадных панелей может обернуться печальными последствиями.

Необходимые комплектующие

Перед тем как крепить фасадные панели к стене, нужно подготовить все необходимое для работы.

Помимо самих панелей, требуются комплектующие. Они же доборные элементы. Здесь набор состоит из:

• стартовых планок;
• J-планок;
• угловых профилей;
• бордюров;
• базовых планок;
• фасадных околооконных профилей;
• внутренних углов.

У каждого доборного элемента своя важная функция.

Доборные элементы для монтажа фасадных панелей

Все начинается со стартовой планки. J-планкой завершают монтаж, а также с ее помощью соединяют полотно с другими плоскостями. Угловыми профилями отделывают внешние углы. Бордюры пригодятся для оформления свесов, торцевых частей. Базовая планка незаменима для крепления как раз того же бордюра, а также при оформлении внутренних углов. Околооконный профиль, как и внутренний угол, сами говорят за себя.

Набор инструментов для работы

Монтаж фасадных панелей требует наличия определенного набора инструментов.

Процесс может и не самый легкий, но особые, а также специализированные инструменты тут не нужны. Набор будет состоять из:

• рулетки, линейки, складного метра;
• строительного уровня;
• отвертки;
• шуруповерта, а также насадок;
• пассатижей;
• мелкозубной ножовки;
• болгарки с пильным диском;
• ножниц по металлу.

Советуем заранее подготовить все инструменты для установки фасадных панелей

Еще не забудьте про инструменты для разметки, а также о приспособлениях, которые могут пригодиться на этапе подготовки фасада, очистки и пр.

Применение вентилируемого фасада

Как правило, инструкция по монтажу фасадных панелей всегда предусматривает использование именно вентилируемого фасада.

Это способ наружной отделки, при котором между внешним облицовочным слоем и стеной с утеплителем, а также гидроизоляцией, остается воздушный зазор. Он составляет не менее 30 мм.

Такой метод отделки обладает важным преимуществом. За счет циркуляции воздуха выходящая влага испаряется. То есть стены постоянно подсушиваются. Как и утеплитель. Это исключает намокание, а также защищает от конденсата, предотвращает образование плесени, грибка.

Если это деревянный дом, тогда крепление фасадных панелей возможно и без вентилируемого зазора. Хотя объективно лучше с ним.

Так что исходить нужно из конкретной ситуации.

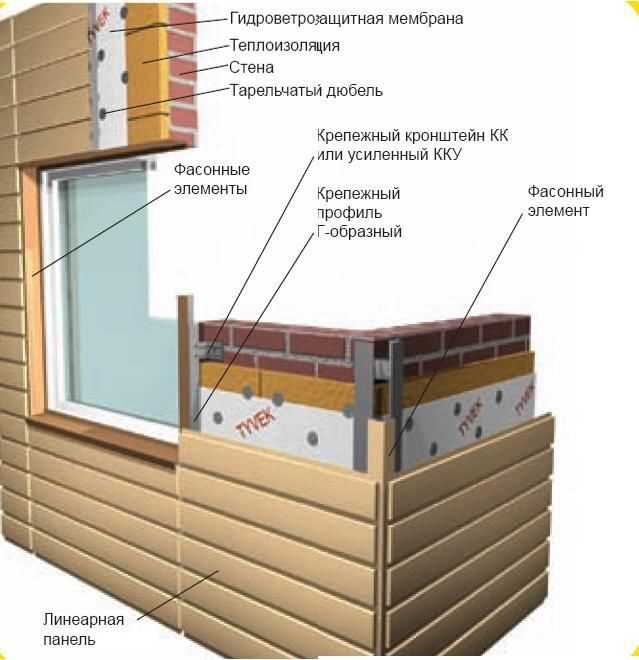

Простой и наглядный пример устройства вентилируемого фасада

Обрешетка и ее монтаж

Пошаговая инструкция начинается с выбора, а также организации такого элемента как обрешетка. Говорим про вентфасад, как наиболее оптимальный для установки фасадных панелей.

Обрешетка — это несущая конструкция. В нее зачастую закладывается утеплитель, закрепленный между планками. Вопрос выбора утеплителя — это отдельная тема.

Классический вариант обрешетки — это конструкция из деревянных планок, а также реек.

Деревянную обрешетку желательно использовать только на деревянных домах. При этом каждый элемент должен быть высокого качества, просушен, пропитан антисептиками, антипиренами и другими защитными средствами.

Учитывая все сложности, а также ограниченный срок службы, чаще всего используется металлическая обрешетка, на которую затем выполняется установка фасадных панелей своими руками.

Далее подробная инструкция по установке обрешетки.

• Очистите стены, подготовьте поверхность. Ее шпаклюют, штукатурят, сушат, а также грунтуют. Все лишнее следует убрать;
• Нанесите разметку под несущую конструкцию. Это могут быть кронштейны, либо направляющие;
• Установите первичную обрешетку. В образовавшиеся ячейки укладывается утеплительный материал. Для плотного вхождения плиты должны быть на 2-3 см больше;
• Альтернативный вариант — это термопанели для наружной отделки дома, где утеплитель уже заложен в конструкцию облицовки;
• Далее поверх изолятора уложите гидроизоляционную мембрану;
• На первичную обрешетку закрепите контробрешетку. Толщина не менее 3 см, что позволит организовать необходимый вентиляционный зазор;
• На вертикальные планки будут крепиться углы, а также боковые стороны панелей. Горизонтальные планки обрешетки — это основа для стартовых и J-планок;
• При организации обрешетки учитывайте, что шаг горизонтальных планок должен равняться высоте панели. А вертикальных — половине длины фасадной панели.

Задача обрешетки — это обеспечить возможность укладки утеплителя, а также создать оптимальные расстояния для монтажа наружных отделочных панелей.

Плоскость должна быть ровной, чтобы исключить нарушение геометрии фасада.

Крепление фасадных панелей на металлическую обрешетку

Установка фасадных панелей

Теперь непосредственно к вопросу о том, как монтировать фасадные панели.

Крепление осуществляется с учетом температурного расширения. Поэтому между панелью и шляпкой самореза нужно оставлять зазор около 1 мм. Фиксация выполняется в специальные монтажные отверстия.

Саморезы выбираются со шляпками диаметром не менее 10 мм, и от 30 мм в длину. Используйте только предусмотренные в панелях монтажные отверстия.

Использовать, а также сверлить произвольные отверстия в панелях для их крепления нельзя.

Особое внимание уделите креплению панелей возле окон и дверей

Далее действуйте по инструкции.

• Начните со стартовой планки, а также цокольных панелей. Нужно определить нижнюю точку, провести горизонтальную линию по уровню. Вдоль этой линии крепятся стартовые планки. Включая углы. От них будет начинаться монтаж фасадных панелей;
• Если есть внутренние углы, тогда их можно оформить с помощью J-планки. Но лучше взять специальные доборные элементы для внутренних углов. Тут нужно установить базовую планку полкой, направленной к углу. В итоге в паз должны попадать панели с одной стороны, а с другой выполнялось крепление поверх гвоздевой планки. Установив панели, внутренний угол окажется в пазу базовой планки, и тем самым накроется стык между плоскостями;
• Проводите работы только слева направо, а также снизу вверх. Первую панель подрежьте для получения ровной боковой линии. Затем вставьте в паз установленной стартовой планки. Совместите с углом и зафиксируйте саморезом. Следующую панель вставьте в пазы сбоку предыдущей. Снизу в стартовую планку, а сверху крепите саморезами. По такому принципу выложите весь ряд;
• Обрамлять оконные, а также дверные проемы нужно так же, как и углы. Чтобы соединить элементы на откосах с коробом окна или двери, воспользуйтесь J-планкой;
• Верхний край, который и будет завершать облицовку, оформите с помощью J-планки.

На этом монтаж обрешетки, а также фасадных панелей завершен. Можно вас поздравить с этим.

Подводим итоги

Если с этим этапом возникают сложности, то лучше сразу обратиться за помощью к специалистам.

Нельзя сказать, что это элементарная работа. Нет, здесь есть множество нюансов, а также подводных камней. Без должного опыта и знаний справиться не так уж просто.

Что думаете о фасадных панелях? Кто имеет опыт работы с ними? Насколько это удачное решение? Довольны ли результатом?

Ждем ответов, а также интересных историй из личного опыта.

На этом все, а потому будет прощаться. Спасибо за ваше внимание!

Оставайтесь с нами, пишите комментарии, а также задавайте вопросы и рассказывайте о проекте друзьям!

Ваша оценка очень важна!

( 2 оценки, среднее 5 из 5 )

Поделитесь с друзьями

Как крепить фасадные панели Как крепить фасадные панели

Преимущества фасадных панелей

Строительство дома из камня или кирпича – очень затратное мероприятие. Фасадные панели для обшивки дома, наоборот, популярный современный материал, к тому же простой в монтаже.

Преимущества:

1. Благодаря тому, что панели изготовлены из качественного, но недорогого полимера, их стоимость в несколько раз ниже кирпича и камня для облицовки.
2. Материал прочный, атмосферостойкий, легко моется из шланга.
3. Отделка фасада выполняется быстро и несложно, так как для установки одной панели требуется всего несколько креплений. Его можно осуществить без помощи техники, самостоятельно. Крепежные материалы всегда можно найти в любом строительном магазине.
4. При использовании фасадных панелей возможно дополнительное утепление дома. Обшивка устанавливается на обрешетку, под которую можно укладывать различные изоляционные материалы. Это второе основное назначение фасадных панелей после декоративного.
5. Облицовка может иметь вид абсолютно любой фактуры: дерево, камень, кирпич. Палитра оттенков разнообразна.

К недостаткам можно отнести то, что панели подвержены механическим повреждениям. Чтобы безопасно решить эту проблему, нужно покупать облицовочный материал с небольшим запасом, в случае повреждения и замены.

За короткий срок обычный дом превратится в изысканное, благородное здание.

Деревянный сайдинг

Пожалуй, один из самых дорогих видов панно, но и самый красивый. Панели изготовлены из прессованных опилок, обработанных специальными растворами для прочности и долговечности. Однако если за таким фасадом не ухаживать регулярно (раз в два сезона), то он быстро приходит в негодность. К тому же такой способ отделки подходит только для одноэтажных домов, так как панели тяжелые, каркас может не выдержать.

Деревянный сайдинг

Как и в случае металлического сайдинга, деревянные панели крепятся к подготовленному каркасу. Способы установки идентичны:

• каркас изготовлен из деревянных брусков. Но возможна установка из металлического профиля для облегчения конструкции. Первая стойка устанавливается под прямым углом к ​​основанию здания, а остальные, через полметра, параллельно. Между ними устанавливаются стойки;


  Схема устройства деревянной обрешетки под сайдинг

• каркас из дерева необходимо обработать средствами от насекомых и влаги;
• Полученное пространство между стойками можно заполнить утеплителем. Для утепления рекомендуется минеральная вата, так как она не только сохранит тепло в доме, но и позволит стекать конденсату;

  Блок-хаус для облицовки стен


  Технология облицовки фасада деревянным сайдингом

• Панели крепятся к каркасу струбцинами или шурупами.

Деревянный сайдинг для отделки дома

Указанные выше панели можно заменить более длинными. Преимущество таких панелей в том, что они крепятся прямо к стене одна за другой в ряд. Длина таких изделий составляет 6 метров. Это более быстрый способ установки. Но для того, чтобы выполнить работы на фасаде, нужно как минимум два человека. Один человек с такой работой не справится, так как панели могут быть установлены неправильно.

Для того, чтобы отрезать ненужную часть панели, рекомендуется использовать болгарку. Она быстрее всего справится с таким изделием и ровно отрежет часть панели.

Сложность таких изделий заключается в их массе. Лучше всего вызвать помощника для установки. Так, процесс будет оптимально быстрым и правильным.

После монтажа деревянный фасад покрывается защитным слоем краски

Виды фасадных панелей

Видов много, они отличаются материалом изготовления, способом установки, размерами, расцветкой. О самом востребованном далее.

Металлический сайдинг

Модели из алюминия, нержавеющей стали, имеют надежную и долговечную конструкцию. Металлический сайдинг отлично подойдет для облицовки дачных участков, одноэтажных домов. Панели хорошо повторяют «эффект» дерева и просты в сборке. Уход очень простой – вымойте загрязненную часть дома.

Установка выглядит следующим образом:

1. На основание нанесен дренаж.
2. П-образный профиль крепится к П-образным кронштейнам.
3. Первичный стержень устанавливается в стык с дренажной системой.
4. Металлосайдинг монтируется.

Виды креплений и креплений, применяемых для вентфасадов

Для монтажных работ предназначено большое количество различных видов креплений в зависимости от типа панелей. Для определения необходимого количества креплений нужно ориентироваться на метраж дома, количество креплений на каждое покрытие. Среди них:

• фасадные винты;
• заклепки;
• дюбеля все виды;
• болты для скрытого монтажа;
• крепеж дуэт фасадный и другие.

Фасадный саморез

Крепеж для вентилируемого фасада – саморезы из нержавеющей стали (во избежание ржавчины). Для оцинкованных систем фасадные саморезы не используются, для них подходят заклепки. А для алюминиевых панелей они подходят идеально.

Важно правильно затянуть саморез, нельзя затягивать и перекручивать крепеж.

Как работать: обшивка равномерно наносится на обрешетку, затем по одному накручивается на саморезы.

Заклепки

Заклепки из алюминия и нержавеющей стали также используются при монтаже вентилируемых фасадов из алюминиевых профилей. Они имеют стороны, которые увеличены и выступают. Диаметр такой же, как и сбоку.

Заклепка состоит из втулки (нержавеющая сталь или алюминий) и втулки (нержавеющая сталь). Втулка, установленная в конструкции, соединяет кронштейн с профилем. Рукав втягивается в рукав. Крепления надежные.

Фасадный дюбель для крепления кронштейнов

В системах вентилируемых фасадов применяются дюбели различной конфигурации. При их выборе нужно обратить внимание на следующие нюансы:

• дюбель должен легко гнуться, а не ломаться;
• толщина от 12 до 16 мм;
• крышка дюбеля должна подходить для крепления фасадной плитки;
• диаметр дюбеля зависит от нагрузки, веса обшивки;
• чаще всего для крепления теплоизоляции используют тарельчатые дюбели (зонтики, грибки): сверлится отверстие чуть больше размера крепежа и устанавливается дюбель.

Болты потайные

Анкер или шуруп для скрытого крепления фасада из камня, пластика, фиброцемента. Он устанавливается в предварительно просверленное отверстие, механически закрепляется.

Основные правила установки панелей

Облицовка устанавливается двумя способами: скрытым и открытым.

Монтаж открытого типа предполагает усиление панелей на прогонах путем простого сверления отверстий для крепления и крепления. В этом случае все крепления видны. Но их можно подобрать под цвет панелей или использовать декоративные заглушки, или просто покрасить в цвет панелей.

Скрытый способ крепления надежно фиксирует конструкцию и при этом остается незаметным.

Для фасадных панелей под кирпич, камень используются дополнительные крепежные планки. Скрытый способ сложнее открытого и дороже. Тем не менее, внешний вид здания безупречен. Часто используют скрытый монтаж, частично у дверей, нижняя часть дома, а верхняя часть и задние фасады укрепляются открытым способом.

При монтаже покрытия необходимо помнить основные правила:

1. Монтаж следует начинать снизу дома и с углов.
2. Укладку рядов необходимо проверять уровнем. При правильной сборке все швы стыкуются, и получается цельный фасадный лист.
3. Монтаж облицовки – важная составляющая, она снижает нагрузку на стены, дает возможность дополнительно утеплить дом, скрывает дефекты и неровности старых стен.

Пошаговая инструкция

1. Перед началом работ выполняется разметка, так как криво закрепленные панели смотрятся неаккуратно.
2. На фасад крепится гидроизоляционная пленка. Дальнейшие действия зависят от производителя панелей, внимательно читайте инструкцию, если вы не планируете утеплять помещение, то можете сразу установить металлическую или металлическую обрешетку. Каждый производитель рекомендует рельсы разных размеров, поэтому сверяйтесь с инструкцией.
3. Закрепить вертикальные планки 50х50 мм. Чтобы отделка хорошо держалась, рейки устанавливаются на расстоянии 10 см от угла дома.
4. При необходимости пространство между планками заполняется утеплителем.
5. Закрепить металлическую обрешетку 25х25 мм для установки панелей.
6. Начальная планка монтируется по заранее сделанной разметке. Ее следует закрепить гвоздями или шурупами через каждые 30 см. Между обрешеткой и доской оставляют 5-6 мм, чтобы избежать повреждения облицовки при изменении температуры.
7. Прикрепите J-профиль к углам здания, шаг установки 15-20 см.
8. Монтаж фасадных панелей осуществляется слева направо, согласно расположению пазогребневых элементов. Стены отделывают поочередно, чтобы избежать попадания влаги до окончания работ. Каждый следующий ряд монтируется со сдвигом в половину или треть размера элементов. Это способствует лучшей посадке и естественному виду.
9. Наружные панели обрезаются с левой стороны, но так, чтобы оставалось более 30 см. Лучше просчитать это заранее, чтобы сразу соответствующим образом обрезать элементы. Подрежьте панели так, чтобы сохранить целостность рисунка. Начинайте вырезать элементы со стороны перфорации.
10. Гвозди или шурупы вкручиваются точно посередине специального отверстия. Не рекомендуется делать их самостоятельно, панель может треснуть. Если выхода нет, аккуратно просверлите отверстие, и только потом закрепляйте. Во избежание появления ржавчины выбирайте оцинкованные или алюминиевые гвозди с потайной головкой 6-8 мм и диаметром ножки 3-4 мм. Шаг застежки 40 см. Важно: не затягивайте крепеж до конца, оставьте 1 мм, так как из-за перепадов температуры панели расширяются и сужаются, поэтому возможна деформация.
11. Когда монтаж фасадных панелей на одну стену дома завершен, вверху крепится j-профиль, чтобы влага не попала под конструкцию.
12. Крепление специальных деталей для углов дома, дверных и оконных проемов. Не забывайте об отливе, чтобы избавить стену от лишней воды.

Строго соблюдайте все правила, чтобы убранство дома надолго оставалось в первозданном виде. Выполнить монтаж фасадных панелей своими руками несложно, а вот ровно закрепить каркас новичку будет непросто. Покупайте стройматериалы только у проверенных продавцов и проверяйте качество товара, так как на российском рынке много некачественной продукции. Проконсультируйтесь на специальных форумах и заранее рассчитайте количество материалов. Удачного строительства.

Предыдущий

Последующий

Технология монтажа панелей наружных стен

Монтаж должен производиться с соблюдением всех требований и инструкций в определенной последовательности. Перед закупкой материалов обязательно нужно убедиться, что фасадная плитка совместима с креплением.

Подготовка поверхности, инструмента и материала

Стены дома заранее подготовлены к работе:

1. Стены очищаются от грязи, удаляются водостоки и карнизы. Деревянные фасады обработаны антисептиками против плесени.
2. Выбоины и неровности стен выравниваются и грунтуются.
3. Для каждого вида крепления фасада готовят определенные материалы, крепеж и инструменты.
4. Если предусмотрено утепление стен, герметизация, то дополнительно подготавливаются изоляционные материалы.

Обрешетка для панельного монтажа

Для монтажа облицовки устанавливается деревянная или металлическая обрешетка. Металл предпочтительнее – он прочнее и долговечнее. Обрешетка устанавливается с помощью кронштейнов, профилей, выравнивается уровнем. Уложен утеплитель. При плоских стенах монтаж некоторых панелей (без утепления) можно проводить сразу.

Обрешетка и отделка вентилируемого фасада

Вентилируемый фасад отличается тем, что при его создании отсутствуют мокрые процессы. Конструкцию можно собирать поэтапно, с перерывами, при необходимости разбирать, переделывать… Сборка не требует особой квалификации штукатура-отделочника. Все работы можно выполнить своими руками.

Для отделки фасада монтируется поднесущая конструкция – обрешетка из деревянных или металлических деталей, которая прочно крепится к несущей стене.

Чаще используется гибкий утеплитель из минеральной ваты. В этом случае выравнивание стены не требуется, достаточно, чтобы обрешетка была выполнена в одной плоскости.

Набирает популярность еще один паропрозрачный утеплитель – газобетон низкой плотности. Но для устранения щелей между ним и стеной необходимо выровнять стену и нанести утеплитель. Газобетон более долговечен, как утверждают производители, но этот утеплитель еще не прошел проверку временем.

Обрешетка для вентилируемого фасада может быть различной конструкции. Тяжелые и прочные панели для отделки фасада комплектуются металлическими рейками со специальными креплениями, включая слой утеплителя на стене. Но чаще используется экономичный вариант – обрешетка из сухих деревянных брусьев.

Тройная деревянная обрешетка для вентилируемого фасада

Бруски укладываются в три слоя – сначала вертикальная обрешетка, затем горизонтальная и снова вертикальная. Несмотря на кажущуюся громоздкость, это самый универсальный вариант.

Для утепления стен из плотных тяжелых материалов в нашем климате, экономически целесообразном, требуется слой утеплителя толщиной 100 – 150 мм. Эта толщина берется из плит утеплителя в 2 или 3 слоя укладки.

Обычно используют теплоизоляционные плиты толщиной 50 мм. 2 слоя укладываются сначала между вертикальными рейками, один слой между горизонтальными рейками. Следующая вертикальная контробрешетка служит для образования вентиляционного зазора над утеплителем толщиной 40-50 мм.

Брусья верхней вертикальной обрешетки укладываются с шагом, необходимым для крепления панелей – 30 – 80 см. Например, для винилового сайдинга его необходимо крепить чаще, через каждые 30 – 40 см, а необходимая ширина деревянных планок составляет 60 – 80 мм.

Брусья нижней обрешетки устанавливаются с шагом оптимального размещения утеплителя, ширина плит которого обычно составляет 60 см. Поэтому между брусками выбирают расстояние 59 – 60 см, чтобы при установке распора не допустить протечек.

Размеры балок

Высота используемых балок: – нижняя вертикальная – 50 или 100 мм в зависимости от количества слоев утеплителя; – горизонтальный – 50 мм, – на один слой утеплителя; – вторая вертикальная – 35 – 50 мм на размер вентиляционного зазора.

(утеплитель можно подобрать и в соответствии с расчетом, например, толщиной 80 или 120 мм, соответственно выбирается и высота балок, как рассчитать толщину утеплителя для стены)

Минимальная ширина балок 40 – 50 мм. Их крепят стальными дюбелями диаметром 6 мм и более, пропущенными через брус. Расстояние между точками крепления по длине бруса не более 800 мм.

Стержни первой обшивки выравниваются в одной плоскости – по отвесу и по шнуру. При необходимости под них подкладывают куски фанеры.

По углам здания, на откосах окон и дверей, у различных проемов, фронтонов обычно по периметру устанавливают более широкие прочные балки – 80 – 100 мм.

Выбор утеплителя

Для утепления вертикальных стен следует применять плиты из минеральной ваты плотностью не менее 60 кг/м3. Утеплитель плотностью более 80 кг/м3 (верхний слой утеплителя) можно использовать без ветрозащитной мембраны.

Рекомендуется использовать только утеплитель с наивысшей паропроницаемостью даже для стен из плотных тяжелых материалов. Обычно используется либо минеральная вата, либо газобетон низкой плотности. Лучший дренаж стены способствует более длительному сроку службы.

Должно быть обеспечено беспрепятственное движение воздуха над утеплителем по вентиляционному зазору снизу вверх между стержнями контробрешетки. Выступание утеплителя или мебели недопустимо.

Нижний и верхний зазоры отгорожены нержавеющей пластиковой или металлической сеткой для предотвращения проникновения насекомых и грызунов.

Крепление плит утеплителя

Слои минеральной ваты, укладываемые между рейками, прижимаются к стене пластиковыми тарельчатыми дюбелями – от 5 шт. за метр квадратный. В тяжелые материалы расклинивающие пластиковые дюбеля вставляют на глубину не менее 5 см, а в пористые легкие материалы применяют винтовые крепления на глубину не менее 9 см.см.

Ветрозащитная диффузионная мембрана используется на минеральной вате низкой плотности для предотвращения продувки изоляционного слоя и распространения микроволокон. Его крепят степлером к балкам и прижимают дюбелями вместе с утеплителем.

Важно соблюдать сплошность слоя утеплителя, не допускаются мостики холода, в том числе по бордюрам, на стыках стенового и кровельного утеплителя, стены и цоколя…

Упрощенные варианты деревянной обрешетки

Для утепления стен из легких пористых материалов (газобетон, пористая керамика…) обычно из экономической целесообразности достаточно слоя утеплителя 3 – 7 см. Соответственно утеплитель можно укладывать в один или два слоя.

Тогда предыдущий вариант обрешетки для вентилируемого фасада можно упростить – используется только горизонтальная обрешетка, на которую набиваются вертикальные бруски для обеспечения вентиляции. зазор и фиксирующая накладка.

Горизонтальная обрешетка более целесообразна – она ​​предотвращает сползание, раздавливание утеплителя, с ней можно использовать менее плотные и дешевые образцы минеральной ваты.

Один ряд вертикальных брусков

При толщине утеплителя до 100 мм можно использовать наиболее экономичный вариант обрешетки – один ряд вертикальных брусков, которые через них фиксируются дюбелями.

А вот расстояние между балками придется выбирать – либо оптимальное по фасадным панелям, либо по ширине плиты сплошного утеплителя. Поверх брусков набивается контробрешетка для образования вентиляционного зазора.

Такую высокую одинарную обрешетку рекомендуется применять, если наружная обшивка выполнена жесткими, прочными материалами, которые бы придавали всей конструкции жесткость и предотвращали перекосы, особенно существенные при использовании крупных блоков. Например, к жестким фасадным панелям относятся профнастил, металлический сайдинг, деревянная вагонка и т. д.

Подвесные балки

Другой вариант – установить более тонкие деревянные балки на подвесы из оцинкованной (нержавеющей) стали. Конструкция значительно экономит деревянные материалы, но требует пробивки плит утеплителя с подвесами, которые устанавливаются на стену в первую очередь. Шаг установки подвесов по длине бруса не более 0,8 метра. Толщина утеплителя – не более 100 мм.

Первый слой утеплителя обычно укладывают под брус со сплошным покрытием, удаляющим мостики холода. Второй слой часто укладывают между обрешеткой. После монтажа двух слоев утеплителя, которые крепятся к стене тарельчатыми дюбелями, для вентиляционного зазора набивается контробрешетка.

В данной конструкции возможно опускание обрешетки под действием веса утеплителя и внешней отделки за счет отсутствия силы трения между балками и стеной. Упирать балки в цоколь или отмостку снизу рекомендуется с помощью выступающих кирпичей, всверленных в основание арматурных стержней. …

вентилируемый фасад чаще всего используется в регионах с не слишком холодным климатом.

Вентилируемые фасадные панели – популярные варианты

Для отделки фасада чаще всего используются следующие панельные материалы. Но этот список не может быть полным, так как постоянно появляются новые материалы и их комбинации.

• Виниловые и пластиковые панели. Виниловый сайдинг. Самая распространенная фасадная отделка, которая отличается приемлемой долговечностью при скромной цене.
• Металлосайдинг более дорогой и эстетичный вариант.
• Плоский металлический лист, вариант сайдинга, но в конфигурации панели. Используется металл с полимерным покрытием, прочный надежный вариант отделки
• Профнастил – профнастил волнистой конфигурации, очень популярный вариант конструкции. При вертикальной установке не требуют создания вентиляционного зазора с помощью обрешетки, так как места для движения воздуха достаточно за счет конфигурации самого материала.

Другая отделка вентиляционного фасада

• Материалы композиционные, например полимерно-металлические изделия…
• Фиброцементные плотные панели, имитирующие различную отделку – камень, гранит, кирпич, дерево… – относительно новые возможности отделки фасадов.
• Керамогранит или керамические плиты – тяжелые и дорогие отделки, которые обычно снабжаются специальным креплением, набором крепких реек с подвесами.
• Плиты из натурального гранита, – вариант отделки натуральными материалами, закрепленными механическим способом без приклеивания, – самый недорогой эстетичный и долговечный вариант отделки фасада на обрешетке.

Вентилируемый фасад также может быть оформлен кирпичной кладкой. Узнать больше о создании теплых трехслойных стен

Однако есть и недостатки. Требуется более дорогой широкий фундамент, кирпичная кладка неразборная, поэтому контроль за состоянием утеплителя затруднен. Сам утеплитель нужен максимально прочный и поэтому дорогой. Но за повышенную стоимость получаем фасад из клинкерного кирпича…

rv-exterior-wall-panels – Googlesuche

0004 Alle anzeigen

Alle anzeigen

Ähnliche Fragen

Какой материал используется для наружных стен жилых домов?

Как называется обшивка автофургона?

Какой материал лучше всего подходит для внутренних стен автофургона?

Можно ли использовать панели FRP снаружи?

Стеклопластиковые панели RV – Новые материалы TOPOLO

topolocfrt.com › rv-fiberglass-panel

Стеклопластиковые панели RV представляют собой термопластично армированные композитные материалы. Его поверхность представляет собой пластиковый лист, армированный стекловолокном, а материал сердцевины различный …

FRP-панели для автодомов – крановые композиты

кранкомпозиты.com › cci-rv

07.08.2020 · Панели наружных боковин Crane Composites специально разработаны для обеспечения непревзойденной устойчивости к атмосферным воздействиям. Состоит из …

Внутренние панели · Панели крыши · Филон · Noble

How to Build RV Fiberglass Filon Фанерный пенопласт … – YouTube

www.youtube.com › смотреть

22.03.2021 · Это видео демонстрирует один из способов изготовления композитных стеновых панелей, подобных тем, что использовались …
Добавлено: 6:23
Прислан: 22.03.2021

Наружные стеклопластиковые панели | RV Products – Stabilit America

www.stabilitamerica.com › FRP Transportation

Steeliner для наружных стен и крыш представляет собой композитную панель из стекловолокна, предназначенную для наружных стен кузова грузовика, со специальным акриловым гелькоутом, который …

Изоляционные панели для наружных стен жилых автофургонов

www.alibaba.com › … › Сэндвич-панели

Bewertung 5,0

(13)

Просмотрите списки на Alibaba.com, чтобы найти подходящие панели для наружных стен RV оптом для ваших нужд. Используется в домах и коммерческих зданиях, …

Индивидуальная замена внутренних и наружных стеновых панелей для жилых автофургонов – All-Rite

www.all-rite.com Обшивка внутренних и наружных стен жилых автофургонов (обшивка жилых автофургонов) онлайн от All-Rite, которая обслуживает рынок запасных частей для автофургонов.

Azdel Onboard: Home

azdelonboard.com

Композитные панели Azdel Onboard использовались в экстерьере и интерьере автофургона … композитные панели используются вместо лауанской фанеры при отделке стен вашего автофургона …

RV Сайдинговые материалы: какой тип лучше всего подходит для наружных стен кемпера?

www.rvingknowhow.com › Сайдинг для автодомов

14.01.2023 · Сайдинг для автодомов обычно изготавливается из алюминия или стеклопластика; и хотя это наиболее распространенные материалы, не каждый дом на колесах сделан …

8,5′ Wide Tan RV Fiberglass / RV Filon Siding

www.
