Монтаж фасадных кассет своими руками

Современный рынок отделочных материалов предлагает большой выбор товаров, но неизменной популярностью пользуются фасадные кассеты. Используя металлокассеты для отделки фасада здания, можно быстро обновить внешний вид постройки, обеспечив хорошую тепло- и звукоизоляцию. Так как процесс установки кассет зависит от способа крепежа, а конечный результат – от правильности выполнения всех работ, рассмотрим, как осуществить монтаж металлокассет своими руками.

Основные этапы монтажа кассет:

  • Для начала идут подготовительные работы. На стену устанавливается обрешетка из ячеистого профиля. Здесь важно правильно просчитать высоту профиля, чтобы обеспечить достаточно свободного места между фасадом и облицовочным материалом для хорошей вентиляции.
  • Между профилем и стеной можно проложить теплоизоляционный материал, например, минеральную вату, которая имеет плотный внешний слой и пористый – внутренний. Также необходимо позаботиться о ветровой защите теплоизолирующего материала. Для этой цели подойдет мембранная ткань, сохраняющая тепло и не допускающая поступлении влаги в утеплитель.
  • Все слои тепло-, звуко- и гидроизоляции фиксируют дюбелями и переходят к следующему шагу.
  • Теперь на стену необходимо установить каркас из Г-образного профиля, на который будут крепиться непосредственно сами кассеты.
  • Если вы выбрали фасадные кассеты со скрытым крепежом, на каждой конструкции будет только одна отогнутая сторона с кромкой для сцепления с предыдущим рядом кассет. Многим нравится этот способ монтажа, так как нет необходимости в использовании метизов. При работе с кассетами открытого типа для фиксации понадобятся саморезы, которые вкручивают в уже подготовленные отверстия на боковых поверхностях каждой кассеты и закрепляя на металлическом профиле. Преимущество фасадных кассет закрытого типа в том, что они образуют цельное полотно облицовки, достоинство открытых кассет в том, что по необходимости отдельный элемент легко демонтировать и заменить

При работе с фасадными кассетами и монтаже облицовки вам могут понадобиться следующие комплектующие: ветровые панели, металлические профили, откосы, детали для заделывания щелей, крепежные костыли, наличники, уголки для фиксации панелей.

Чтобы поверхность фасада выглядела аккуратно, а металлокассеты служили десятилетиями, не теряя своих свойств и внешнего вида, монтажом должен заниматься профессионал. Если вы не уверены в своих силах, лучше доверить процесс облицовки фасада специалистам.

По вопросам покупки обращайтесь
по телефону: +7 (903) 726-12-25
или на e-mail: [email protected]

Разновидности и монтаж фасадных кассет - Про дизайн и ремонт частного дома

Разновидности и методы монтажа фасадных металлических кассет

Вследствие того, что популярность системы вентилируемых фасадов стремительно растет, количество различных типов облицовочных материалов также увеличивается.

Металлические кассеты являются одними из наиболее популярных, так как они подходят и по техническим, и по эстетическим параметрам. По большей части такие типы облицовочных материалов изготовляются или из алюминия, или из оцинкованной стали.

Типы кассет для фасадов

Модели, основой которых является оцинкованная сталь, выделяются чрезвычайной прочностью.

Если строение при отделке строения будут использованы кассеты из такого материала, то необходимо сделать надежный каркас, так как весят они весьма прилично. Чтобы изготовить такой каркас надо использовать металлические профили и кронштейны.

Необходимо также учесть, что при использовании кассет из оцинкованной стали, все остальные составляющие также должны быть из этого материала потому, что при использовании алюминия, оцинкованная сталь начнет взаимодействовать с ним, а это негативно скажется на прочности и долговечности.

Кассеты из композитных сплавов немного превосходят металлические по качеству, но они также превосходят первых и по цене, причем весьма ощутимо. Они включают в себя идеальное сочетание прочности и веса.

Таким образом, становится возможным изготовлять и устанавливать панели большие по размеру, что позитивно сказывается на скорости установки. Кроме того, они совершенно не подвержены ржавлению, и не меняют свою форму в процессе использования.

Существует еще один тип кассет – линеарные панели.

Они, как и металлокассеты, изготавливаются из оцинкованной стали и алюминия. Единственным их отличием от остальных является то, что они имеют форму, в которой длина многократно больше ширины.

Способы крепления кассет из оцинкованной стали

Всего бывает два способа, согласно которым устанавливаются оцинкованные панели:

  • Видимое крепление, при котором панель с краев имеет изгибы с уже сделанными отверстиями для установки. Такие панели к каркасу крепятся с помощью саморезов.
  • Невидимое крепление, при котором у каждой кассеты есть только один изгиб для крепления, который, в свою очередь, служит крепежным элементом для следующей панели.

Способы крепления композитных панелей

Такие панели также к каркасу крепятся несколькими вариантами:

  • С помощь фрезы на боку панели делают специальный паз, благодаря которому она одевается на салазки, который и есть главной составляющей крепежа.
  • Также к боку кассеты можно прикрепить крючок, который также служит для надевания ее на салазки.

Использование первого метода обойдется дешевле, так как никаких дополнительных элементов покупать не надо.

Отличие типов панелей в масштабах

При изготовлении кассет из оцинковки размеры одной пластины зачастую не превышают 1000х1250 миллиметров. Но в некоторых случаях, компания производитель может сделать панели большего размера под заказ.

Линеарные же панели имеют огромную длину, но при этом маленькую ширину, по форме напоминая ленточку. Благодаря такой форме их активно используют при строительстве кольцевых сооружений.

Стандартные размеры композитных панелей обычно составляют 1250х4000 миллиметров. Но, как и в случае кассет из оцинковки, под заказ производители могут сделать панели и других размеров. Также их масштабы часто корректируют в зависимости от местоположения окон или дверей.

При установке фасадов такого типа обязательно нужно изготавливать обрешетку. Стоит обратить внимание на то, что стены должны обладать хорошим запасом прочности, при монтаже такого типа фасадов.

Первым делом следует очистить стену от старой облицовки, заделать трещины, и только потом начинать устанавливать каркас.

Сначала нужно точно расчертить стену. Затем по необходимым отметкам крепятся кронштейны. После этого происходит установка утеплителя. И только после этого следует начинать монтаж направляющих каркаса. Он должен проводиться снизу вверх. Профили из металла нужно крепить в кронштейнах заклепками или же шурупами.

Видимый способ крепежа

Такой тип монтажа является самым быстровыполнимым и легким. Панели прикручиваются к обрешетка саморезами через имеющиеся в их отверстия. Плюсом этого метода является то, что при необходимости кассеты можно с легкостью заменить.

Невидимый способ установки

Вся суть этого способа крепления заключается в том, что изгибы, имеющиеся на верхней части панели служат крепящими элементами для последующих кассет. Такой тип монтажа производиться, начиная с нижнего левого угла здания.

Крепление панелей из композитных сплавов

Композитные кассеты устанавливают на алюминиевый каркас такими способами:

  • Панель фиксируется специальным уголком, который, к тому же, стабилизирует расширение под воздействием температуры. При помощи такого крепления каждую кассету можно вытянуть в любой момент, не снимая соседние к ней.
  • Кассета крепится на механизм, называемый салазками. В него вставляется панель и двигается по этому механизму. Чтобы избежать неприятных звуков вовремя движения кассеты, следует использовать резиновые уплотнители.

Метод монтажа линеарных кассет

Тут, как и во всех прочих типах кассет, существует два метода крепления, а именно видимый и невидимый. При использовании видимого монтажа края кассет накладываются друг на друга, пи производится это сверху вниз. Во время невидимого монтажа кассеты крепятся специальным замком.

Разновидности и методы монтажа фасадных металлических кассет

Содержание

С повышением спроса обустройства вентилируемого фасада, увеличилось разнообразие отделочного материала. Применение фасадных металлических кассет полностью удовлетворяет все запросы потребителя с технической и эстетической стороны.

Наиболее распространено применение панелей изготовленных из оцинкованного металла, хотя с ними достойно конкурируют изделия из алюминия и других материалов.

Разновидность фасадных кассет

Для изготовления фасадных кассет применяют разные материалы, в зависимости от этого их делят на три основных вида:

  1. Металлические панели из оцинкованной листовой стали отличаются хорошей прочностью. Если принято решение отделать фасад здания этим материалом, придется возводить на стенах надежную обрешетку. Для ее изготовления используют металлические профили и кронштейны. Надо обратить внимание, что материал подсистемы должен быть весь из оцинковки, так как алюминий и оцинкованные кассеты, в местах крепления будут образовывать гальваническую пару, что в итоге приведет к разрушению материала. О выборе цвета облицовки волноваться не придется. При изготовлении кассет на оцинкованные листы наносят пленочное полимерное покрытие. Цветовая гамма покрытия довольно широкая и удовлетворит любые вкусы;
  2. Более дорогостоящими являются изделия из композитных сплавов, но по качеству они превосходят своих предшественников. Высокая прочность в сочетании с малым весом позволяют производить панели больших размеров, что увеличивает скорость монтажа. Панель изготавливают из двух слоев алюминия, между которыми находится негорючее гомогенное наполнение. Кассеты из композитных сплавов устойчивы к коррозии, не деформируются при длительной эксплуатации;
  3. Линеарные панели изготавливают из оцинковки или алюминия аналогично металлокассетам. Их отличие в соотношении сторон, где длина во много раз превосходит ширину.

Существуют еще медные и латунные металлокассеты, но их используют редко. В основном их производят под заказ.

Различие оцинкованных панелей по методу крепления

По методу крепления оцинкованных кассет различают два вида изделий:

  • Кассета с видимым креплением по краям имеет отогнутые элементы с готовыми крепежными отверстиями. К профилю обрешетки ее крепят саморезами;
  • Панели для скрытого крепежа имеют только один отогнутый сверху элемент с кромкой для сцепки со следующей кассетой.

Различие крепления кассет из композита

Есть несколько вариантов крепления кассеты к несущему профилю:

  • В отбортовке кассеты делают вырубку при помощи фрезы, далее кассета одевается на салазку – специальный крепежный элемент;
  • На борт кассеты крепят специальный крючок, благодаря которому панель одевают на салазку.

Конструктив и основные узлы вентилируемого фасада могут различаться, в зависимости от производителя. Так существуют внутренние салазки, которые уменьшают общий вылет системы на 1-2 см.

Первый метод крепления кассеты считается более экономичным, так как фрезеровка дешевле дополнительных элементов подсистемы (таких как икли/зацепы и т.д.).

Различие по размерам

В зависимости от размера, панели бывают таких видов:

  • Оцинкованные изделия производят размерами не более 1000х1250 мм. Под заказ изготавливают нестандартные размеры, но этот момент оговаривают с производителем;
  • Линеарные панели отличаются большой разницей между высотой и длиной. Обычно их производят маленькой высоты с большим удлинением. Это позволяет строить цельно-кольцевые ярусные сегменты фасада;
  • У композитных панелей стандартные размеры листа составляют 1250х4000мм. Но при необходимости можно заказать другие размеры листа, что так же оговаривается с производителем. Из этого листа в дальнейшем фрезируются кассеты. Их размер подбирают в зависимости от расположения окон, дверных проемов здания.

Имейте в виду: выполняя расчет композитного материала, к площади фасада необходимо прибавить 20-30% на отбортовку кассеты.

Изготовление обрешетки

Чтобы обустроить вентилируемый фасад и закрепить панели, требуется изготовить обрешетку. Имейте в виду, что общепринятый показатель плотности материала стены для металлических панелей должен составлять не менее 0.6 т/м2. То есть стена из пустотелого кирпича или пеноблока не обеспечит надежную фиксацию кассет.

Если дом уже построен из такого материала, и выбор пал именно на металлокассеты, то необходимо связаться с производителями фасадных анкеров, произвести испытания на вырыв, и подобрать необходимый тип крепежа. Если со стенами все в порядке, их очищают от старой облицовки, заделывают трещины и приступают к монтажу каркаса.

Этапы монтажа подсистемы

  1. Для установки каркаса на стену наносят разметку. Высокой точности разметки можно добиться, используя лазерный уровень. Стену размечают с нижней части в соответствии размеров кассет. Размечать место фиксации направляющих необходимо так, чтобы между ними входили панели;
  2. По разметке к стене крепят кронштейны. Их фиксируют дюбелями, обращая внимание на то, чтобы крепеж не попал в шов кладки стены. Установленный в шов дюбель разрушит кладку и уменьшит прочность крепления каркаса. Между кронштейном и стеной устанавливают паронитовые прокладки. Они уменьшат деформацию каркаса, а так же защитят участок стены от промерзания;
  3. Далее на стену укладывают утеплитель из минваты или пенополистирола, фиксируя его к стене пластиковыми дюбелями (зонтиками). Пенополистироловые плиты можно уложить на клей. Чтобы между утеплителем не образовались зазоры, все стыки запенивают монтажной пеной. Выбирая утеплитель надо знать, что пенополистирол поддерживает горение, поэтому его используют для отделки дачных домиков по усмотрению хозяина. На гражданском и коммерческом строительстве применяют только минвату. В частном строительстве, по усмотрение владельца, финальный слой делают ветрозащитной пленкой. Но стоит обратить внимание на то, что многие пленки – горят! Поэтому применение ее нецелесообразно. На строительстве паропроницаемую мембрану использовать не обязательно, этот параметр закладывается проектировщиком;
  4. Установку направляющих каркаса начинают снизу. Металлические профили фиксируют в кронштейнах заклепками или саморезами, обращая внимание, чтобы они находились в одной плоскости. Добиться этого можно лазерным уровнем или натянутым шнуром. По периметру дверных и оконных проемов устанавливают дополнительные элементы. В случае применения оцинкованной подсистемы поверх готового каркаса монтируют контробрешетку из Г-образного или шляпного профиля. Тип профиля для контробрешетки подбирают по методу крепления кассет.

Если ваш выбор пал на алюминиевую подсистему, то рекомендуется использовать заклепки марки (алюм.нерж. размерами 4,8*12 или 5*12)

Видимый метод монтажа

Крепление оцинкованных панелей видимым методом является самым простым и быстрым. Кассету прикручивают саморезами сквозь отверстия выгнутых элементов к контробрешетке из шляпного профиля. Видимый метод крепежа позволяет при ремонте легко заменить испорченную кассету.

Скрытый метод монтажа

Оцинкованные металлические панели для срытого крепежа монтируют на контробрешетку. Принцип монтажа заключается в отогнутом верхнем элементе панели, имеющем замок для сцепки с другой кассетой. Панели первого ряда укладывают снизу от левого угла здания, зацепляясь за первоначальную рейку. Установленную кассету фиксируют сквозь верхние отверстия. Панели следующего ряда зацепляют низом за кромку установленного предыдущего ряда. Аналогичным образом происходит установка остальных фасадных металлокассет. В итоге получается вентилируемый фасад без видимых наружных креплений.

Крепление композитных кассет

Композитные панели крепят на алюминиевую подсистему следующими способами:

  • Панель фиксируют крепежным уголком, который компенсирует термические расширения кассеты от перепада температур. Так же уголок позволяет демонтировать любую панель с готового фасада, не затрагивая соседние;
  • Крепежную систему на ползунках называют салазки. Эта система состоит из детали (салазки) скользящей по направляющему алюминиевому профилю. Салазки имеют пазы для крепления кассеты и уплотнительные резинки, препятствующие дребезжанию облицовки. При установке кассеты в нее вставляют алюминиевый зацеп. Панель надевают зацепом на салазки, после чего их раздвигают для фиксации.

Крепление линеарных панелей

Линеарные панели крепят на подсистему аналогично металлокассет:

  • Видимый метод крепления предусматривает накладывание отогнутых краев изделия друг на друга. Причем края панелей верхнего ряда укладывают сверху на край панели нижнего ряда, после чего их фиксируют заклепками;
  • Для закрытого способа используют линеарные панели с отгибами, которые соединяются при монтаже. Прикрепленная к обрешетке заклепками верхняя сторона панели закрывается замком выше устанавливаемой кассеты.

При любом методе монтажа углы здания закрывают специальными угловыми элементами. Все щели, соединения с оконными и дверными проемами закрывают доборными элементами.

Выполняя облицовку здания металлокассетами, необходимо соблюдать инструкцию завода изготовителя и использовать комплектующие одного производителя. Обязательным условием является выдерживание зазора между облицовкой и утеплителем не менее 4х мм. Несоблюдение правил может нарушить вентиляцию, что приведет к образованию конденсата и повреждению всей конструкции.

Инструкция по монтажу фасадных кассет

1. Общее описание

Кассеты фасадные — металлические объемные профили, предназначенные для наружной облицовки стен. Кассеты изготавливаются из тонколистового материала — оцинкованной стали с полимерным покрытием «Полиэстер» или порошковым покрытием «ИНСИ». Толщина металла от 0,7 мм до 1,5 мм. Фасадные кассеты являются вариантом облицовки в фасадной системе «ИНСИ». Фасадная система «ИНСИ» сертифицирована, получено Техническое свидетельство.

2. Размеры и типы фасадных кассет

Кассеты КФ-1: винты крепления остаются видимыми и располагаются в вертикальном шве между кассетами. В системе КФ-1 загнутые наружу края кассет образуют дно шва, тогда как в системе КФ-2 и КФ-3 шов между кассетами образуется вертикальным профилем несущей подсистемы, на который эти кассеты и крепятся. Максимальные и минимальные фасадные кассеты «ИНСИ» могут быть изготовлены следующих размеров: (рис.1, 2)

Размеры фасадных кассет «ИНСИ» и допуски на их изготовление указаны в СТО 42481025 005-2006. Размеры В и L определяют габариты кассет, Lp и Bp определяют монтажные размеры для кассет, В1 и L1 — размеры выступающей части кассет КФ1. Самые экономичные по стоимости кассеты такие, когда хотя бы одна из сторон имеет размеры:

  • для КФ2: 550 мм или 1175 мм по высоте, 555 мм или 1180 мм по ширине
  • для КФ1: 572 мм или 1197 мм по высоте и ширине
  • для КФ3: 580 мм по высоте или по ширине

Такие кассеты можно назвать «экономичными».

3. Порядок работы с фасадными кассетами

Проектной организацией разрабатывается проект на конкретный фасад по альбому технических решений ТРСФИ 1-2006 с учётом требований ТС и составляется ведомость материалов. На основании проекта и ведомости материалов специалисты «ИНСИ» разрабатывают схему монтажа, спецификацию выравнивающей системы кассет, комплектующих элементов. После изготовления заказа, монтажная организация, имеющая опыт работы с облицовкой фасадов и ознакомленная с фасадной системой «ИНСИ», приступает к монтажу кассет.

В случае, когда заказчиком вьютупает частное лицо, порядок работ будет следующим:

шаг 1 — расчет фасадных кассет. Расчет фасадных кассет производится на основании технического задания, составляемого заказчиком. Результатом расчета является схема монтажа кассет и выравнивающей системы, которая учитывает направление монтажа (как правило, слева направо и снизу вверх) с указанием типа, размеров, количества кассет, занесённых в спецификацию;

шаг 2 — изготовление фасадных кассет;

шагЗ — монтаж выравнивающей системы под фасадные кассеты;

шаг 4 — монтаж фасадных кассет.

Облицовка фасадными кассетами «ИНСИ» может проводиться с дополнительным утеплением стен по принципу «вентилируемого фасада» и устройством ветрозащиты. Вентиляция конструкции происходит за счет зазоров между кассетой и утеплителем.

4. Расчет фасадных кассет

Заказчику необходимо заполнить бланк технического задания на расчёт фасада, предоставить чертежи фасадов с добавлением размеров простенков, окон и всех необходимых отметок. Одновременно определяется конструкция выравнивающей системы под кассеты.

Схемы монтажа кассет, разработанные специалистами «ИНСИ», учитывают особенности здания. За счет оптимального расположения и применения «экономичных» кассет монтажные схемы позволяют экономить средства заказчика, уменьшают процент подгонки и резки материала при монтаже.

5. Выравнивающая система для фасадных кассет

При расчёте несущей конструкции выравнивающей системы и выборе способа её крепления учитывается ветровая нагрузка, высота здания, материал стены, утеплителя и размеры кассет Выравнивающая система для фасадных кассет может быть выполнена двумя способами.

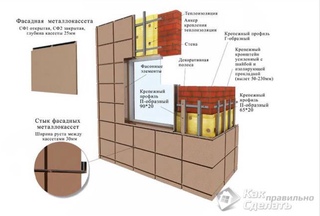

Одноуровневая выравнивающая система выполняется из вертикальных профилей ПП 60×27 (0,7 мм и 1,0 мм), закрепленных на кронштейнах КВП-200 . 250. Направляющие профили устанавливаются в соответствии со схемой раскладки кассет в местах вертикальных швов. Шаг направляющих соответствует размеру кассет при длине кассеты до 800 мм (рис. 4а). При использовании кассет большей длины устанавливаются дополнительные направляющие с шагом не более 600 мм. Преимуществом подобной системы является уменьшенный расход материала для выравнивающей системы, недостатком — повышенная трудоёмкость при монтаже элементов выравнивающей системы.

5.1. Одноуровневая выравнивающая система (рис.4)

Примечание: шаг направляющих и шаг крепления кронштейнов определяется расчетом.

В случае применения данной системы при облицовке кассетами КФ-2 и КФ-3 используется п-образный профиль, окрашенный в цвет кассет или декоративная полоса, окрашенная в цвет кассет.

5.2. Двухуровневая выравнивающая система

Примечание: шаг направляюш, их и шаг крепления кронштейнов определяется расчётом.

Двухуровневая выравнивающая система выполняется из вертикальных и горизонтальных профилей ПП 60×27 (0,7 мм, 1,0 мм), закрепленных на кронштейнах КВП-200. 250, по которым монтируется шляпный профиль. Вертикальные профили ПП 60×27 (0,7 мм, 1,0 мм) устанавливаются с шагом 600-800 мм, в одной плоскости с ними закрепляются горизонтальнью профили ПП 60×27 (0,7 мм, 1,0 мм) с шагом до 800 мм.

По образовавшейся таким образом плоскости закрепляется шляпный профиль 20×75 (0,7) мм в местах вертикальных швов с шагом, соответствующим размеру кассет. При длине кассет более 800 мм устанавливается дополнительный профиль с шагом не превышающим 600мм.

Преимуществом подобной системы является уменьшенная трудоёмкость при монтаже элементов выравнивающей системы; недостатком — повышенный расход материала, необходимого для монтажа элементов выравнивающей системы.

В случае использования подобной выравнивающей системы при применении фасадных кассет КФ-2 или КФ-3 , шляпный профиль, образующий дно вертикального шва, окрашивается в цвет кассет.

При необходимости дополнительного наружного утепления здания после монтажа кронштейнов устанавливается теплоизоляционный материал. Плиты утеплителя прикрепляют к стене дюбелями, одновременно устанавливая ветрозащитный паропроницаемый материал (типа Тайвек, Ютавек). Монтируют п-образный профиль, оставляя необходимый зазор (40-100 мм) для вентиляции.

При применении кассет для облицовки зданий высотой более 10 метров необходима разработка проекта, в котором будет произведён расчёт выравнивающей системы.

6. Монтаж фасадных кассет

Монтаж Фасадных Кассет осуществляется следующим образом:

  • Выверяется ровность основания с помощью отвеса, лазерного измерения или теодолита. Монтируются начальные планки или отлив верхний, угловые и оконные элементы, устанавливаемые на вертикальных направляющих выравнивающей системы. Положение этих элементов проверяются с помощью уровня. Между цоколем и нижним рядом кассет должен оставаться достаточный воздушный зазор (не менее 40 мм).
  • Производится крепление фасадных кассет в направлении слева направо и снизу вверх. В левом нижнем углу кассетного поля закрепляется отлив верхний (для кассет КФ-1) или начальная планка (для кассет КФ-2). Проверяется ровность расположения первого ряда кассет. Последующие кассеты монтируются снизу вверх до верхнего края фасада.

Установка фасадных кассет удобна тем, что компенсация возможных расхождений в размерах при выравнивании плоскости фасада осуществляется:

  • за счёт варьирования расстояний между кассетами;
  • за счёт комплектующих элементов (откосные углы, наружные и внутренние уголки).

Защитная плёнка с кассет в зоне стыков кассет и монтажных узлов удаляется перед монтажом, а с выступающей лицевой стороны — только по окончании монтажных работ во время демонтажа строительных лесов.

6.1. Ососбенности монтажа кассет КФ-1

Для защиты цоколя от попадания воды перед отделкой фасада кассетами КФ-1 к вертикальным направляющим крепится отлив верхний. Кассета прикрепляется к находящимся на стене вертикальным и горизонтальным направляющим самосверлящими болтами 4,8×20 с уплотнительной прокладкой, окрашенными в цвет фасадных кассет.

Боковые края кассет КФ1 при монтаже накладываются друг на друга, отверстия при этом совмещаются и в них производится крепление. При монтаже кассет КФ1 необходимо располагать центр овального отверстия для крепления по середине вертикального профиля несущей подсистемы. Таким образом, расстояние между центрами отверстий, размер Lp, является размером шага вертикальных направляющих. Овальные отверстия позволяют изменять ширину вертикального шва между кассетами от 28 мм до 32 мм. Горизонтальный шов между кассетами КФ1 образуется при стыковке боковых краев верхней и нижней кассет и составляет 25 мм.

6.2. Особенности монтажа кассет КФ-2

Для крепления нижних краев кассеты первого (нижнего) ряда применяется начальная планка ПН. В районе вертикального шва крепёжная часть планки подрезается и отгибается вверх.

Дном вертикального шва между кассетами является направляющая, которая должна иметь тот же цвет, что и кассета. Для этого необходимо применить полосу окрашенного металла, закреплённого к вертикальной направляющей в месте стыка кассет или применить профиль, окрашенный в цвет кассет.

Максимальная ширина вертикального шва при монтаже на профиль ПП 60×27 составляет 20мм. При монтаже на шляпный профиль НПШ20 максимальная ширина вертикального шва составляет 35 мм. Монтажный размер Lp для кассет КФ2, не является размером шага вертикальных направляющих. Горизонтальный шов между кассетами КФ2 образуется от края выступающей части до верхнего края следующей кассеты и составляет 20 мм.

6.3. Особенности монтажа кассет КФ-3

Для закрепления нижнего края кассет первого ряда, применяется начальный элемент ПН для КФ3 Он устанавливается по уровню и закрепляется к несущим профилям на самосверлящие винты в верхней части. В районе вертикального шва крепёжная часть планки подрезается и отгибается вверх. Кассета прикрепляется к вертикальным и горизонтальным направляющим самосверлящими винтами 4,8×20 с уплотнительной прокладкой из ЭПДМ резины диаметром не более De=14мм. Устанавливать винты в крепёжные отверстия строго перпендикулярно лицевой плоскости кассеты и при креплении не перетягивать.

Дном вертикального шва между кассетами является направляющая, которая должна иметь тот же цвет, что и кассета. Для этого необходимо применить полосу окрашенного металла, закреплённого к вертикальной направляющей в месте стыка кассет или применить профиль, окрашенный в цвет кассет.

Горизонтальный шов между кассетами КФ-3 образуется конструктивно (от края выступающей части до нижнего края следующей кассеты) и составляет 5 мм. Вертикальный шов между кассетами формируется произвольно исходя из архитектурного решения. Размер шва назначается: от 5 до 20 мм при монтаже на профиль ПП 60×27; и от 5 до 35 мм при монтаже на шляпный профиль НПШ20. Для обеспечения равномерности шва при монтаже рекомендуется использовать калиброванный разделитель требуемого размера.

Монтажный размер Lp для кассет КФ-3, не является размером шага вертикальных направляющих.

6.4. Указания по хранению и применению

Резка фасадных кассет при монтаже абразивным и газопламенным инструментом, создающим искры, не допускается.

Максимальный срок хранения фасадных кассет и комплектующих изделий к ним с полимерным покрытием в заводской упаковке у заказчика не должна превышать 45 дней с момента отгрузки изготовителем. Не разрешается крепление к облицовке из фасадных кассет дополнительных навесных элементов (вывесок, защитных козырьков, антенн).

Хранение изделий в защитной полиэтиленовой пленке должно быть без воздействия прямых солнечных лучей, так как это может вызвать изменение свойств клея и затруднить дальнейшее удаление пленки. Сразу после монтажа изделий, защитная пленка должна быть удалена. Срок нахождения изделий в защитной полиэтиленовой пленке не должен превышать 60 дней.

Не следует допускать возможность попадания воды с крыши здания на фасадные кассеты, для чего надо содержать желоба и водостоки в рабочем состоянии.

К обшивке из фасадных кассет разрешается крепление только элементов водосточной системы (держатели труб). Крепление дополнительных навесных элементов должно производиться к собственной несущей системе, не связанной с фасадной.

Применение фасадных кассет панелей – гарантия красивого внешнего вида и надежности

Современный вид при отделке зданий придают фасадные панели кассеты. Они изготавливаются из металлических листов, на которые сверху наносят полимерное покрытие. Такая облицовка не только дает возможность выглядеть зданию эстетично и привлекательно, но также выполняет защитные функции, предохраняя от разрушающего воздействия окружающей среды. Применение при изготовлении компьютерных программ обеспечивает высокий уровень точности, что облегчает монтажные работы. На строительном рынке имеются металлокассеты различных размеров и расцветок.

Особенности и технические характеристики

Фасадные кассеты – часть вентилируемого фасада. Особенности металлокассет определяет материал, из которого они изготовлены. Чаще применяют сталь и алюминий. Преимущество алюминия – легкость, что не создает тяжелой нагрузки на фасад здания. Более продолжительный срок службы имеют медные панели, но стоят они дороже.

Металлокассеты имеют простую конструкцию. При производстве боковые сторон пластин загибают таким образом, чтобы они приобрели форму коробки. На краю выполняют перфорацию или монтируют защелки. Кассеты могут иметь форму квадратов, прямоугольников, реже – трапеций. Для защиты от коррозии металл покрывают порошковой краской различных расцветок.

Толщина панелей находится в диапазоне 0,7-1,5 мм. Кассеты из алюминия составляют исключение, поскольку в целях придания большей жесткости их толщина составляет 2 мм. Утеплитель – минеральная вата. В качестве крепления используются монтажные кронштейны и метизы.

Области применения

Фасадные металлокассеты используют для облицовки зданий, находящихся в стадии строительства, а также при их реконструкции.

К таким объектам относятся:

  • торговые комплексы;
  • жилые дома;
  • склады;
  • производственные здания;
  • офисы;
  • терминалы;
  • аэропорты;
  • автовокзалы;
  • автомойки.

Облицовочные кассеты усовершенствуют вентилируемые навесные системы для помещений коммерческого, производственного и жилого назначения. Можно применять не только стандартные размеры, но и приобретать их по индивидуальному заказу. Здания, облицованные кассетными панелями, приобретают привлекательный внешний вид и защиту от внешнего воздействия. Это повышает стоимость здания при решении его продать.

Преимущества и недостатки

Востребованность кассетных панелей объясняется наличием преимуществом при их использовании:

  1. Долговечность.
  2. Надежность.
  3. Прочность.
  4. Быстрый монтаж.
  5. Защита от негативного влияния окружающих природных явлений.
  6. Отсутствие выцветания.
  7. Огнеустойчивость.
  8. Переносимость колебаний температуры.
  9. Наличие выбора цветовых расцветок.
  10. Минимальная нагрузка на стены здания.
  11. Отсутствие необходимости предварительного выравнивания стен.
  12. Применения гидроизоляционного слоя, повышающего комфорт.
  13. Конфигурация, скрывающая дефекты здания.
  14. Возможность применения для внешних и внутренних поверхностей.

К минусам алюминиевых кассет относится сложная транспортировка. Это связано с повышенной мягкостью этого материала и опасностью его повреждения.

Изготовление и устройство панели

Кассетные панели изготавливают в промышленных условиях. Процесс производства предполагает применение высоких технологий. Подготовка заключается в определении габаритов и формы отдельных элементов. Металлический лист разрезают на части и загибают их края. Для этого используют режущие инструменты и гибочное оборудование. В итоге получаются изделия, имеющие форму коробочек.

На каждом этапе технологического процесса осуществляется производственный контроль. Результатом должна получиться цельная конструкция, поэтому точность размеров играет значительную роль.

Следующая стадия – обработка на станке, оформляющем углы элементов. После этой операции сгибанием добиваются окончательной формы.

Кассетные панели для фасада в зависимости от используемого материала бывают стальными, алюминиевыми и композитными. Качественный материал – нержавеющая сталь.

Стальные

Оцинкованная сталь придает панелям твердость и прочность. Сверху ее покрывают полимерной пленкой, обладающей большой гаммой расцветок. Срок службы изделий из такого материала доходит до 50-70 лет. Кассеты, изготовленные из нержавеющей стали обладают пожаробезопасностью. Экологичность состоит в том, что при нагревании не выделяются токсичные вещества.

Кассетные фасады из стальных панелей обладают стойкостью к перепаду температур. Им не страшны слишком низкие и чересчур высокие значения. Облицовка из такого материала препятствует проникновению посторонних шумов, создавая звукоизоляцию. Монтаж несложен, что позволяет производить отделку в зимнее время. Низкая стоимость не препятствует оформлению больших поверхностей фасадов.

Алюминиевые

Кассеты из алюминия имеют большие габариты, что ускоряет время установки на фасад зданий. Конфигурация представляет собой элементы квадратной или прямоугольной формы с краями, загнутыми внутрь, и отогнутыми бортами. Используются также для внутренней отделки.

Находят применение для зданий разного назначения – культурных и развлекательных объектов, предназначенных для занятия спортом, административных и торговых. Используются для реконструкции старых строений. Легкий вес позволяет не осуществлять укрепление основания здания, что способствует снижению стоимости монтажа. На цену влияют размер панелей, их конфигурация, производитель. К основным преимуществам относятся надежность, прочность, пожаробезопасность, небольшой вес.

Композитные

Панели из композитных материалов представляют собой два листа из алюминия, между которыми помещен материал из минеральной ваты или полимерный слой. Несмотря на то, что толщина панели увеличивается, на вес это не оказывает значительного изменения. Благодаря тому, что плитка в такой конструкции не изгибается, существует возможность выпускать кассеты больших размеров.

Прочность не такая высокая, как у изделий из алюминия, поэтому целесообразно использовать композитные панели для невысоких строений. Устойчивость к нагреву – пониженная.

Медные кассеты

Металлокассеты из меди – новый продукт на рынке строительных товаров. Их применяют для наружной облицовки зданий, обеспечивая надежную защиту фасадов от разрушительного действия явлений природы.

Медные кассеты обладают высокими качественными показателями:

  • обеспечение вентиляции без возникновения конденсата;
  • огнестойкость;
  • небольшой вес;
  • простота монтажа;
  • несложный уход, позволяющий сохранить привлекательный внешний вид;
  • возможность осуществлять облицовку в любое время года;
  • стойкость к перепадам температур, ветру, несильным механическим ударам.

Применение медных кассет привлекает внимание оригинальной отделкой фасадов зданий и эстетичным внешним видом. Невысокую звукоизоляцию можно решить прокладкой утеплителя. Недостатком медного покрытия является привлечение молнии вследствие способности накапливать электрические заряды, поэтому на здании необходима установка громоотводов.

Часто медные кассеты используют не для полной облицовки всех поверхностей, а в качестве вкраплений, поскольку стоимость их высока и требует немалых финансовых вложений.

Компании, производящие этот вид продукции, предпочитают выпускать искусственно состаренные медные покрытия, что требует осторожности при монтаже, поскольку такую поверхность легко поцарапать. В продажу поступают кассеты с обширными цветовыми решениями.

Перфорированные металлокассеты

При изготовлении часто используют алюминий и оцинкованную сталь. Особенность перфорированных металлокассет заключается в том, что они имеют вид сеток разных размеров и формы. Допускается применение узоров, что придаст облицовке и всему строению уникальность.

Доступный и недорогой способ облицовки зданий позволяет применять его, как для многоэтажных домов, так и при загородном строительстве. Использовать перфорированные металлокассеты можно на фасадах любой формы. Облицовка станет украшением строения. Преимуществами служат быстрота изготовления, простота монтажа, надежность, приятный внешний вид, невысокая цена.

Перфорированные кассеты, покрытые защитным слоем, не поддаются коррозии и хорошо пропускают воздух, что позволяет использование в регионах с любыми климатическими особенностями.

Формы и оптимальные размеры кассет

Для изготовления фасадных кассет панелей используют качественные материалы, которые соответствуют требованиям соответствующих нормативных материалов. Требования к размерам фасадных металлических кассет изложены в нормативном документе СТО 42481025 005, однако при индивидуальном заказе можно использовать другие. Размеры кассет выбирают, исходя из габаритов поверхности, которую они должны покрывать. Часто применяемые:

Длина мм Ширина мм Толщина мм
100 100 0,7
1000 1000
1200 1200
2500 2500

Толщина полимерного покрытия – 20-100 мкм. Кроме квадратных находят применение панели прямоугольной формы. Помимо размеров играет роль конфигурация. Наиболее распространены – плоская и П-образная.

Способы крепления фасадных кассет

Имеются два способа крепления фасадных кассет:

Главное отличие состоит в том, остаются ли видимыми крепежные элементы после окончания облицовки. В остальном фасадные системы идентичны.

Видимый способ крепления

По технике выполнения этот способ проще. Конфигурация панелей предполагает наличие отогнутых краев, имеющих специальные отверстия, в которые вкручивают крепежные детали для фиксации изделия на поверхности. Наличие отгибающихся частей позволяет исключать применение дополнительного оборудования.

Сделать крепеж незаметным поможет окрашивание саморезов в цвет, совпадающий с окраской плиток.

Такая техника позволяет осуществлять замену одной детали без нарушения целостности всей конструкции. Способ востребован для облицовки зданий сложной формы.

Скрытый способ крепления

Технология скрытого способа более сложная. Применяется он для металлокассет небольшой толщины. Панели для такого способа изготавливают с одним подгибом. Он образует кромку, на которую закрепляется край соседней панели. Место соединения выглядит незаметно.

Верхняя часть кассеты крепится к обрешетке, а нижняя соединяется с панелью ниже расположенного ряда с помощью защелки. Направление движения при монтаже закрытым способом – снизу вверх. Это обеспечивает прикрытие зоны крепления последующей кассетой. Конструкция приобретает однородность. Скрытый способ придает облицовке эстетичный вид.

Способы отделки и этапы работ

При облицовке поверхности здания фасадными кассетами необходимо наличие следующих элементов:

  • профили из металла;
  • крепежные детали;
  • уголки;
  • защелки;
  • откосы.

Наличие этих деталей позволит выполнить монтаж в короткий срок. Приобретать их следует заранее.

Этапы облицовки поверхностей зданий фасадными кассетами:

  1. На поверхности здания закрепляют стальные кронштейны, задача которых – быть опорами для направляющих. Точная установка производится с помощью уровня.
  2. На кронштейнах закрепляют направляющие. Бортики на них фиксируют положение утеплителя.
  3. Устанавливают утеплители. В качестве них применяют минеральную вату или детали из пенопласта.
  4. Производят защиту утеплителя материалами, обладающими водозащитными свойствами.
  5. На утеплитель накладывают полозья, расположенные вертикально. Расстояние между ними должно равняться ширине панели.
  6. На полозья устанавливают металлические панели.

Начинать монтажные работы следует снизу. Расстояние между горизонтальными направляющими не должно превышать полтора метра.

Заключение

Фасадные кассеты панели – недорогой и надежный способ облицовки зданий различного назначения. Это обеспечивает защиту от неблагоприятных воздействий внешней среды. Такой вид применяется не только для внешней, но и для внутренней отделки. Эстетичность придают панели различных цветов, гармонирующих с общим ансамблем.

Кассетные панели для фасада что это? :: Все для стройки

В последнее время большую популярность, как разновидность вентилируемых облицовок для фасадов зданий, завоевывают фасадные кассеты или как их еще называют – металлокассеты.

Касеты фасадные представляют собой прямоугольные или квадратные металлические конструкции из листовой стали с загнутыми по бокам краями в форме тонкой коробки.

Крепятся к фасаду посредством заклепок или саморезов. Изготовленные из листовой оцинкованной стали, кассетные фасады находят широкое применение при монтаже навесных конструкций, предназначенных для различных типов сооружений.

Востребованность фасадных кассет объясняется высокими параметрами материала:

  • отличное качество
  • оптимальный размерный ряд
  • разнообразие крепежных деталей
  • постоянство параметров каждой кассеты
  • возможность использования для наружных поверхностей и внутренней отделки

Невзирая на высокие цены, сравнительно новая облицовка все же пользуется большим спросом среди строителей.

После реставрации объектов с использованием этого покрытия возрастает их реализационная стоимость. Внешний вид обновленного здания заметно выигрывает.

Размеры фасадной кассеты, имеющей точные технические расчеты, позволяют качественно и эффективно проводить монтажные работы, избегать подгонки при облицовке старых стен, имеющих неровности и дефекты.

Фасадные стальные кассеты, обладают разноцветным покрытием, изготовленным из современных полимерных смесей, что позволяет воплощать смелые дизайнерские проекты.

К преимуществам фасадной облицовки можно отнести и высокую антикоррозийность, не восприимчивость к негативным факторам окружающей среды.

Изготовление фасадных кассет происходит в производственных условиях с применением высоких технологий (по принципу закрытого цикла) и импортного современного оборудования. Если в двух словах, то производство представляет собой штамповку стального листа, имеющего толщину 0,5-1,5 мм. В результате получаются профилированные коробочные формы. Контроль качества происходит после каждой операции.

Виды фасадных кассет

Фасадные металлокассеты делятся на разновидности в зависимости от материала, из которого они изготовлены:

Алюминиевые композитные панели. Данный материал применяется не только для устройства экстерьеров, но и для создания стильных интерьеров зданий. Преимуществом алюминиевых композитных кассет являются хорошие шумопоглощающие свойства и стойкость алюминия к коррозии. Помимо этого, данный материал сравнительно легок и фасадная система не оказывает особой нагрузки на фундамент. Недостатком алюминиевых панелей является высокая стоимость в сравнении с металлокассетами. Помимо этого, некоторые виды композитов имеют ограничения по пожарной безопасности, вследствие чего не могут быть использованы для облицовки фасадов зданий, высота которых превышает 15 м.

Металлокассеты. Здания, облицованные металлокассетами, в течение долгого времени не требуют косметического ремонта. Кассеты огнеустойчивы, и никаких ограничений с точки зрения пожарной безопасности по применению не имеют. Чаще металлокассеты применяются для отделки зданий промышленного и общественного назначения. Изготавливаются кассеты из оцинкованного металла с полимерным покрытием. Материал имеет отменные антивандальные характеристики, поэтому более устойчив к ударам, чем предыдущий вид. Стоимость таких панелей значительно ниже, чем у алюминиевых композитов, а разнообразие цветовых решений ничем не уступает композитам.

Кассеты из листовой меди. Видимым достоинством таких кассет является эксклюзивный и респектабельный внешний вид. Фасадные металлокассеты изготавливаются из искусственно состаренной меди, которая вследствие этого получает зеленый или голубой оттенок. Медные панели не имеют ограничений по пожарной безопасности. Недостатком является сложность их монтажа: действовать нужно максимально аккуратно, так как на меди заметно любое повреждение. К тому же, по сравнению с другими материалами, медные кассеты имеют довольно высокую стоимость.

Металлокассеты фасадные открытого типа, размеры, расчет которых позволят вам определить, какое количество изделий необходимо приобрести, могут быть изготовлены из разных материалов. Однако для определения числа листов необходимо для начала подсчитать площадь отделываемой поверхности, а также площадь одного изделия для отделки. После первое значение делится на второе, что позволяет понять, какое количество изделий предстоит приобрести.

Вентилируемый фасад из металлокассет (фасадных кассет)

— вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:

  • Металлокассеты изготовленные из оцинкованной стали
  • Фасадные кассеты изготовленные из композитных материалов

Металлокассеты

— изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по . Различают два основных вида металлокассет по типу их установки:

  • Скрытого типа крепления
  • Видимого типа крепления

Фасадные кассеты из композита

— изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.

Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.

ВИДЫ ПОКРЫТИЙ

Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня.

Источник

металлпрофиль, металлические, алюминиевые, изготовление и монтаж

Содержание:

  1. Особенности облицовочного материала
  2. Материалы для работы
  3. Методы крепежа панелей
  4. Монтаж покрытия своими руками

Сегодня одним из наиболее часто используемых методов по защите фасада от внешних воздействий является вентилируемый фасад, который обладает отличными техническими характеристиками.

Этот принципиально новый метод отделки фасадов домов послужил толчком к созданию большого количества облицовочных материалов, одним из которых являются кассеты для фасада.

Фасадные кассеты являются материалом, который не только надежно защищает стены дома от различных внешних воздействий, но и дает возможность установки таких немаловажных элементов любой конструкции, как теплоизоляция, звукоизоляция, а также надежная защита от воздействий ветров (ветрозащитная мембрана).

Кроме того, их монтаж выполняется быстро и относительно легко. Установка вентилируемого фасада при помощи облицовочных кассет позволит создать защиту дома практически от любых механических воздействий.

Кассеты для фасада, или металлокассеты, представляют собой либо прямоугольные, либо квадратные панели, чаще из листовой стали, которые загибаются по краям, образуя форму тонкой коробки.

Крепление фасадных кассет происходит посредством саморезов либо при помощи заклепок. Изготовление из оцинкованной стали позволяет находить им широкое применение практически для любых типов зданий.

Металлокассеты — оптимальный вариант для создания вентилируемых фасадов.

Особенности облицовочного материала

Широкую популярность металлические кассеты приобрели за счет своих технических характеристик и особенностей строения.

В первую очередь материал отличается высоким уровнем качества. Широкое разнообразие оптимальных для каждого дома размеров и расцветок материала.

Каждая кассета обладает высокой прочностью, что в итоге создает прочную монолитную конструкцию, которая выдержит практически любые нагрузки на нее. Большой выбор крепежных элементов.

Металлокассеты благодаря своим свойствам позволяют выполнять отделку как снаружи, так и внутри дома.

Все же алюминиевые кассеты для фасада обладают одним существенным недостатком, это высокая цена. Однако, даже несмотря на высокую себестоимость материала, он все же пользуется большим спросом.

Кроме того, за счет геометрически правильных форм облицовка, выполненная из фасадных кассет, позволит скрыть все недостатки старых стен здания. А благодаря сравнительно легкому монтажу такое покрытие порадует владельцев дома.

Есть еще ряд преимуществ, которыми обладают алюминиевые кассеты при эксплуатации, а именно:

  1. Неподверженность коррозии — покрытие не будет ржаветь.
  2. Долговечность материала — обеспечивается за счет высокой прочности материала.
  3. Такое покрытие никак не реагирует на плохие погодные условия, а это значит, что ему нестрашны ни снег, ни град, ни тем более дождь и ветер.
  4. Цвет облицовочного покрытия не выгорает на солнце — это обеспечивает специальное полимерное покрытие, которое предотвращает проникновение ультрафиолетовых лучей через облицовочное покрытие.
  5. Нагрузка вентилируемого фасада на стены минимальна благодаря легкости материала.
  6. Экологически чистый материал — фасадные кассеты, выполненные из алюминия или оцинкованной стали, не выделяют токсичных газов в атмосферу, а это значит, что жильцы дома могут быть спокойны за свое здоровье.

Таким образом, металлические фасадные кассеты являются прекрасным облицовочным материалом, который обладает лишь одним недостатком — высокой себестоимостью.

Производство

Фасадные кассеты выполняются в основном из алюминия, оцинкованной стали, а также композитных материалов. В зависимости от того, из чего изготовлены панели, будет выбираться в дальнейшем тип крепежа.

Так, например, изготовлением фасадных кассет занимаются только в производственных условиях по принципу закрытого цикла, применяя при этом высокие технологии. Производство происходит по принципу штампования, в результате которого получаются готовые кассеты из алюминия (толщина составляет от 0,5 до 1,5 мм).

Как уже упоминалось ранее, кассеты покрываются специальным полимерным составом, благодаря чему цветовая палитра может быть очень разнообразной. Именно этим фактором и обусловлена высокая себестоимость облицовочного материала — качество производственных условий.

Что касается разновидностей металлокассет, то наиболее часто используемыми являются МП 2005, которые применяются для облицовки как высокоэтажных, так и частных домов.

Фасадная кассета МП 2005 производится из оцинкованной стали, проходя несколько этапов обработки, в результате чего получаются металлические кассеты высокого качества.

Материалы для работы

  • наличники;
  • откосы;
  • ветрозащитные панели;
  • металлические профили — чаще всего из алюминия;
  • наружные и внутренние крепежные уголки;
  • нащельники;
  • крепежные костыли;
  • шуруповерт;
  • саморезы по металлу.

Все вышеперечисленные материалы необходимы для того, чтобы выполнить грамотный монтаж панелей на заранее изготовленный каркас.

Методы крепежа панелей

Монтаж вентилируемого фасада — это технологический процесс, который включает в себя определенное количество этапов работы. Для того чтобы выполнить монтаж кассет МП 2005, существует 2 основных метода крепежа: видимый и скрытый.

Стандартным является видимый тип крепежа, который подразумевает установку металлокассет МП 2005 на несущий профиль при помощи саморезов. Этот метод является очень простым и не требует особых усилий.

Что касается скрытого крепежа, то он требует гораздо большего внимания и сил.

Особенности скрытого крепежа

В первую очередь используются специальные фасадные кассеты, которые имеют отогнутую поверхность. Эта поверхность также оснащена специальной кромкой, на которую крепится последующая панель. Таким образом и происходит монтаж без швов.

Первоначально происходит крепление первого ряда кассет с нижнего левого края, после чего каждая последующая панель крепится за верхнюю отогнутую кромку нижнего края.

Дойдя таким образом до самого верхнего ряда, получают фасад, выполненный без швов. Благодаря наличию свободного пространства между основной стеной и облицовочным покрытием можно обеспечить фасад тепло- паро- и звукоизоляцией, которые продлят эксплуатационный срок здания на несколько лет.

Монтаж покрытия своими руками

Монтаж кассет происходит посредством обшивки заранее изготовленного каркаса (обрешетки) фасадным материалом. Крепление панелей бесшовным методом происходит по принципу лего. Каждая кассета МП 2005 имеет лишь одну отогнутую кромку, которая крепится к предыдущей. Форма кассеты предусмотрена таким образом, что у в фасадной части здания нет ни швов, ни щелей.

Монтаж осуществляется следующим образом.

Создание каркаса — сначала необходимо выполнить монтаж обрешетки из горизонтальных и направляющих металлических профилей.

Кладка теплоизоляционного материала — особое внимание нужно уделить именно этому этапу, так как будет возможно выполнить утепление всего дома и тем самым сэкономить средства на отоплении.

Установка гидроизоляционного материала — представляет собой гидроизоляционную мембрану, которая препятствует проникновению влаги в конструкцию помещения. Примечание: чтобы закрепить тепло- и гидроизоляционные материалы на обрешетку (на профили), используются специальные тарельчатые дюбели.

Производится монтаж Г-образного профиля.

На закрепленный профиль крепятся фасадные металлокассеты.

Полезные советы при монтаже

Для того чтобы создать экологически чистый вентилируемый фасад, в качестве утеплительного материала используются негорючие материалы, такие как минеральная вата.

Желательно установить ветрозащитную пленку (мембрану), которая, во-первых, не допустит воздействий ветра на конструкцию, а во-вторых, предотвратит скопление влаги из конденсата. Крепление следует выполнять только при помощи кронштейнов и направляющих.

Вентилируемый фасад из композитных панелей

Скрытый способ (кассетный):

Композит, как правило, обрабатывается специальным способом и приобретает форму большеформатных кассет (скрытый способ). Кассетный способ монтажа композита на фасад подразумевает загиб листов по периметру и сборку панелей с помощью заклёпок с образованием бортов толщиной не менее 30 мм. Для навески композитных панелей на каркас к кассетам крепятся икли (крючки) из нержавеющей стали.

Видимый способ (листовой, с заклёпками):

Гораздо реже АКП крепят листами заклёпочным способом (видимый способ). Для листового крепления обязательна специальная обработка торцевых сторон кассет из композитных панелей по периметру, чтобы закрыть сердечник, так как полимерный сердечник по пожарным нормам является горючим материалом.

Нужен композит под дерево, камень или текстура Scratch? Звоните: +7 (495) 921-40-44



Для монтажа композитный панелей на вентилируемый фасад применятся стальная (оцинкованная или нержавеющая) или алюминиевая подсистема. Металлокаркас из нержавеющей стали используется очень редко из-за своей дороговизны.
Стальной оцинкованный металлокаркас состоит из Г-образного кронштейна с ответной частью, С-образного профиля и скалазки, на которую навешиваются кассеты с иклями.
Алюминиевая подконструкция состоит из Г-образных кронштейнов, Т-образных направлющих и салазок. При листовом способе (заклёпкой) во избежании электрохимической пары применяется исключительно алюминиевая подконструкция.

Основные типы подконтсрукций:

Для монтажа композита разработана как вертикальная, так и горизонтально-вертикальная системы из оцинкованной стали. Первая из них является более популярной и современной, так как менее затратная как по металлу, так и по времени монтажа. Горизонтально-вертикальная система из оцинковки является классической и устаревшей, её преимуществом является более мощная обрешётка.
Подконструкция из алюминия применяется только вертикального типа.

Специальные подконструкции для композита

Для стен из рыхлого материала разработаны системы для крепления в бетонные перекрытия.

Так как междуэтажная система является дорогостоящей и по-своему уникальной, то конструкции изготовливают на заказ, исходя из толщины утеплителя и высоты этажей. Металлокаркас для междуэтажки состоит из П-образных кронштейнов и усиленных направляющий коробчатого типа.

Для монтажа композита на сэндвич-панели разработана алюминиевая подсистема, состоящая из  Т-профиля для крепления к стене и стандартного Т-профиля с креплением салазки с кассетами.

Технические характеристики подконструкции

  • Класс пожарной опасности системы К0
  • Группа горючести облицовочного материала Г1
  • Срок службы до 50 лет

Качественное изготовление и монтаж композитных панелей: +7 (495) 921-40-44




Поскольку в раскрое и фрезеровке алюминиевого композита очень важна точность, то эти работы рекомендуется делать только после геосъёмки и разработки вентфасадного проекта. Изготовленная кассета или лист с обработанными краями с ошибочными размерами, как правило, в дальнейшем уже не используются и выбрасывается, а заказывается новая панель. Это приводит к значительным временным и финансовым издержкам.

Компания Рекада-Центр предоставляет весь комплекс работ: геодезия, проектирование, раскрой и фрезеровка, — «под ключ».

Монтаж вентилируемых фасадов в Челябинске

Устройство вентилируемого фасада создает внутри помещения благоприятный микроклимат и привлекательный внешний вид снаружи. Стандартный вентилируемый фасад – это современный облицовочный материал, который крепится к основанию на специальном металлическом каркасе, создающем вентиляцию.

Между поверхностью фасада панелей и стеной обеспечивается циркуляция воздуха, которая предотвращает скопление конденсата на отделочных материалах, и защищает здание от появления сырости. Заказать монтаж вентилируемого фасада Челябинске по выгодной цене можно в компании «Каркас».

Какие материалы мы используем при монтаже


Наша компания занимается проектированием и монтажом вентилируемых фасадов. Проектирование подразумевает использование спецматериалов, способных обеспечить повышенную надежность, прочность и долговечность отделочного покрытия.

Существуют следующие виды облицовочных материалов:

HPL-ламинированные панели – отвечают повышенным требованиям прочности, эстетичности и стойкости к повреждениям

Фиброцементные панели – представляют собой широкоформатные облицовочные плиты

Стеклопанели и керамический гранит – отличаются прочностью и долговечностью

Композитные алюминиевые кассеты – легкие и прочные кассетные блоки

Алюминиевые кассеты – наиболее дешевый вариант облицовки стен

Мы предлагаем качественное устройство навесных вентилируемых панелей для облицовки зданий и сооружений независимо от назначения постройки. В каталоге нашей компании вы найдете широкий ассортимент материалов для монтажа вентилируемых фасадов.

Широкая цветовая гамма продукции поможет сориентироваться в выборе оптимального варианта спецпанелей. Для ознакомления с полным перечнем товаров, размерами и оттенками вы обратиться в нашу компанию.

Преимущества сотрудничества с нами


01

Бесплатные консультации от квалифицированных проектировщиков и других специалистов компании

02

Возможность внесения корректировок на любом этапе монтажа панелей

03

Широкие возможности при проектировании фасада

04

Доступные цены на услуги и материалы

05

Строгое соблюдение указанных сроков

06

Высокое качество выполнения работ

Вентилируемые фасады от компании «Каркас» отличаются повышенной прочностью, практичностью и долговечностью использования. Все используемые в строительстве материалы и технологии отвечают мировым стандартам, что обеспечивает о высокое качество работ независимо от их сложности и объема.

Как оформить заказ на монтажа вентилируемого фасада


Если вы желаете выгодно обустроить вентилируемый фасад в Челябинске, обратитесь в компанию «Каркас». Мы предоставляем специализированные услуги по облицовке зданий в Челябинске и области.

Чтобы оставить заявку, достаточно заполнить на нашем сайте форму обратной связи или связаться с менеджерами компании по указанным телефонам. Каждому клиенту специалисты предоставляют квалифицированную консультацию по выбранным материалам. Ждем ваших заявок и звонков!

Как выполняется облицовка металлическими панелями

Гусевский Андрей Анатольевич

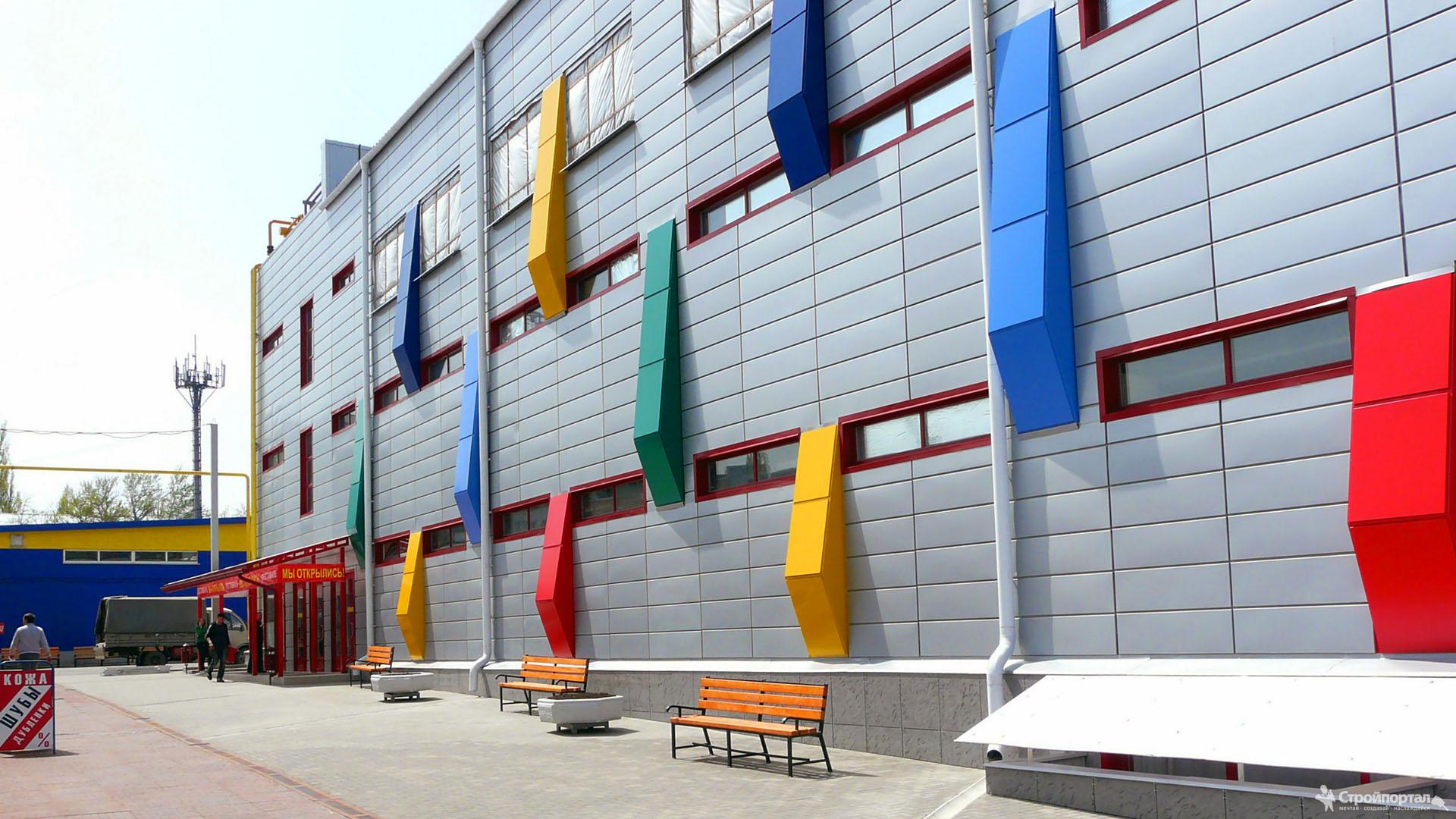

Облицовочные металлические панели в дизайне фасада

У всех производителей фасадных отделочных материалов, по большому счёту, одна задача. Она заключается в обеспечении наружным стенам здания высокой эстетики, прочности и огнестойкости облицовки, удобства её монтажа.

Этим критериям отвечают многие виды фасадных материалов, но только металлические облицовочные панели обладают таким ценным достоинством, как малый вес. В данной статье мы расскажем, как производится облицовка стен металлическими панелями, и вообще, какие их виды применяют в отделке фасадов.

Содержание статьи

Особенности металлических фасадов

В чём заключается популярность металлических фасадов?

Ведь существует немало вариантов, например, полимерных панелей, которые и монтировать проще, и цена дешевле. Есть красивейшие и прочные фиброцементные панели – они хоть и дороже, но в прочности и огнестойкости не уступают металлу, и даже превосходят его.

  • А всё дело в том, что панель облицовочная из металла – это «золотая серединка», идеальное сочетание цены и качества. Недостаток у такой облицовки один – высокая теплопроводность, поэтому тепло такая облицовка не держит.
  • Но если учесть, что любые виды панелей монтируются на каркас, по системе вентилируемых фасадов, то такое требование к облицовке и не предъявляется. Для этого существуют теплоизоляционные материалы, которые закладываются в обрешётку.
  • Панель лишь обеспечивает красивую и прочную оболочку конструкции. Толщина металлической облицовки может не превышать 0,5 мм, а это значит что и вес у неё незначительный. Для любого здания это очень важно!

Чем ниже нагрузки на фундамент, тем меньше затрат на его возведение. Может для небольшого строения это и не столь важно, а вот для зданий с большой площадью фасадов – очень даже актуально.

Разновидности панелей

Следует отметить тот факт, что облицовка фасадов металлическими панелями практически всегда индивидуальна, да и выглядит более строго и респектабельно, чем любой другой вариант. Именно поэтому металлические панели используют, в основном, для наружной отделки административных и офисных зданий, спортивных сооружений, аэропортов и вокзалов, торговых центров (см. Отделка торговых центров и ремонт помещений).

Сайдинг

Тем не менее, есть варианты, которые отлично подходят и для малоэтажного строительства – например: сайдинг.

В принципе, этим термином можно назвать любые панели, так как само по себе слово «siding» означает «облицовка». Но так уж повелось, что применяют, его в основном, к длинномерным панелям, стилизованным под пиломатериалы.

Вид металлического сайдинга: цокольная панель

  • И еще, не так давно появились панели, в том числе и металлические, которые получили название «цокольный сайдинг». Они отличаются небольшими размерами и внешним оформлением, имитирующим различные виды кирпичной и каменной кладки.
  • Но, то, что хорошо для частного дома, неприемлемо для какого-нибудь офисного центра. Да и стоимость цокольного сайдинга в три-четыре раза превышает цену фасадных кассет, о которых мы ещё расскажем.
  • Теперь, поговорим о конструктивных особенностях металлического сайдинга. Его принципиальное отличие от других видов панелей заключается в способе крепления элементов обрешётки: как между собой, так и к обрешётке.

Отделка частного дома металлическим сайдингом

  • Все сайдинговые панели, и не только металлические, имеют по нижней горизонтальной грани замковое соединение, а по верхней кромке, монтажную планку со щелевой перфорацией. Это касается и длинномеров, и модульных панелей. Поэтому их крепление производится аналогично – есть только некоторые нюансы, касающиеся конструкции обрешётки, и торцевых соединений.
  • Качество лицевой отделки фасадного сайдинга (длинномерного), ни в чём не уступает тем панелям, которые используют для оформления офисных зданий. Это может быть не только лакокрасочное, но и полимерное, либо порошковое покрытие. Последний вариант вы можете видеть на фото сверху.

Металлосайдинг (см. Облицовка фасада металлосайдингом сделает защиту строения надежной) используют только в малоэтажном строительстве по той простой причине, что работать на высоте с длинномером неудобно, да и времени на такую облицовку уходит слишком много. А время, как известно – деньги.

Кассетные панели

В отделке зданий общественного и промышленного назначения используют, в основном, панели кассетного типа. Существует два вида такой облицовки – фасадные кассеты и линеарные панели. С их помощью можно облицевать фасад любой архитектурной сложности, и при этом он сохранит свой первозданный вид десятилетия.

Итак:

  • Фасадные металлические кассеты пришли на замену керамограниту: красивому, но очень тяжёлому материалу. Это объёмные панели из листового алюминия или оцинкованной стали с порошковым, либо полимерным напылением. Фасадная кассета имеет загнутые края, может изготавливаться как в заводских условиях, так и прямо на объекте.

Металлическая фасадная кассета

  • Кстати, для изготовления металлокассет в условиях стройплощадки нередко используют не оцинкованную сталь, а листовой композитный материал типа «Алюкобонд». Для того чтобы сделать кассету, необходимо иметь соответствующее оборудование, и ещё такую малость, как навык работы на нём.
  • Так что, просто инструкция на тему, как резать фрезеровать и гнуть металл тут не поможет – этому необходимо учиться. Изготовлением фасадных кассет на объектах занимаются специализированные бригады, имеющие высококлассных специалистов. Это даёт больше простора для фантазии, возможность комбинирования панелей по форме или цвету.

Вариант облицовки из металлокассет

  • Ну а тем, кто желает своими руками облицевать, к примеру, свой магазин, или склад, можно просто купить готовые кассеты или сделать их под заказ. Конфигурация и габариты кассетных панелей могут быть самыми разными. Ограничения, конечно, тоже есть, и они обусловлены как размером обрабатываемой детали, так и возможностями используемого для этой цели оборудования.
  • Понятно, что в заводском цеху возможностей всегда больше. Линеарные панели изготавливают только в заводских условиях, и в принципе, они похожи на металлокассеты. Разница в том, что кассета чаще квадратная, а линеарная панель имеет удлинённую прямоугольную форму – имеются в виду основные, а не доборные элементы.

Металлические линеарные панели в дизайне фасада

Кроме стали и алюминия, в их производстве используют ещё и медь, хотя это сильно влияет на стоимость облицовки. Если поверхность металлокассет всегда гладкая, то линеарные панели могут быть перфорированными, рустованными, или иметь какой-либо геометрический рельеф, открытые или закрытые торцы. Насколько гармонично выглядит облицовка линеарными панелями, вы можете видеть на примере сверху.

Технология монтажа металлических панелей

В принципе, все виды каркасных материалов имеют схожие технологии монтажа. Разница только в размере шага обрешётки, который обусловлен габаритами панели, и в способах крепления элементов облицовки, которые могут быть как скрытыми, так и видимыми.

Итак:

  • Вентилируемый фасад, в котором в качестве декоративного материала используются кассетные панели, всегда утепляется, так как данный вид облицовки имеет высокий уровень теплопроводности – летом сильно нагревается, а зимой не сохраняет тепло.
  • Что касается каркаса, то его прочность не должна быть меньше прочности облицовки. Поэтому устанавливать металлические панели на брус смысла нет. Для обустройства подконструкции используют профиль из алюминия либо нержавеющей стали. Но, обо всём по порядку.

Разметка и установка каркаса

Как обычно, всё начинается с разметки стартовой линии и мест крепления кронштейнов. Разметка выполняется с использованием измерительных, а если здание большое – то и геодезических приборов.

Сначала отмечают точки крепления кронштейнов:

  • Отступив от угла на расстояние, равное размеру углового элемента, ставятся отметки, с вертикальным шагом, соответствующим ширине теплоизоляционной плиты. По горизонтали, шаг обычно составляет 40-50 см. По этим отметкам сразу высверливают отверстия, и, установив прокладку из паронита, анкерами крепят кронштейны.
  • Несущие элементы основного каркаса – это П-образный профиль ПС. Монтируется он горизонтально, и фиксируется к кронштейну за полку. Крепление производится саморезами с пресс-шайбой. Кстати, длина кронштейна подбирается с учётом толщины утеплителя.

Облицовка фасада металлическими панелями

  • Для изоляции стен используют различные виды теплоизоляционных плит, чаще минеральной ваты. Утеплитель монтируется на очищенную и изолированную от влаги стену, и фиксируется тарельчатыми дюбелями. Их количество рассчитываются исходя из нормы: 5 штук на 1м2 стены.
  • Поверх утеплителя, внахлёст монтируется рулонная мембрана, которая одновременно является и пароизоляцией и ветробарьером. Её не наклеивают на теплоизоляцию, а просто прикрепляют к обрешётке саморезами.
  • После того, как «начинка» конструкции готова, приступают к монтажу дистанционной обрешётки. Теперь пояса будут установлены вертикально, и для этого нужен омега-профиль. Его полки имеют характерный отгиб, с помощью которого профиль будет монтироваться к нижней обрешётке.

Вариант дизайна стен, облицованных металлокассетами

  • Теперь уже шаг элементов каркаса должен соответствовать размеру панелей. Теперь на очереди цокольный отлив и начальная планка. Установка металлических панелей ведётся снизу вверх. На панели есть защитная плёнка – перед монтажом она отгибается только по торцам, а снимается после того, как установлены все примыкающие к ней элементы.
  • Низ кассеты защёлкивается на стартовой планке, а верх крепится саморезами к обрешётке. Второй ряд панелей зацепляется за верх предыдущей панели, и так же, по верхнему краю крепится саморезами. Очень похоже на отделку сайдингом, только здесь, в каждом ряду ещё устанавливаются откосные рамки.
  • Некоторые производители предусматривают установку декоративных планок, выполняющих функцию элемента расшивки швов. Они могут устанавливаться в горизонтальных и вертикальных стыках, а так же в наружных угловых зонах. Крепятся они саморезами, к обрешётке.

Вспомогательная фурнитура для металлических панелей

Некоторые виды панелей монтируются не с помощью замковых соединений, а декоративными винтами. В любом случае, вспомогательные аксессуары, крепёж, кронштейны, а так же профиль, вкупе со схемой монтажа панелей, уважающий себя производитель предлагает в комплекте.

А как это правильно осуществить монтаж, вы узнаете, посмотрев видео в данной статье.

Система кассетных панелей, Системы внешней облицовки - Архитектурная облицовка Австралия

Система кассетных панелей - это система внешней облицовки. Его можно использовать как для нового строительства, так и для реконструкции. Эта универсальная открытая шарнирная система основана на принципе защиты от дождя. Он подходит для горизонтального или вертикального применения в малоэтажных и высотных зданиях, как для новых, так и для реконструируемых проектов. Кассеты изогнуты и закреплены невидимыми зажимами на алюминиевом каркасе, который крепится к несущей конструкции.Кассетная система предлагает инновационное фасадное решение, которое обеспечивает современный и плоский внешний вид.

Области применения

Области применения: вертикальные стены (наклон 90 °) и перекрытия.
Тип постройки: Новое строительство или ремонт.
Несущая конструкция: бетонная стена, кирпичная кладка, металл в качестве основной опоры.
Климат: умеренный климат, горный климат, все ветровые зоны в соответствии с конфигурацией системы.

Размеры панели

Видимая высота Видимая длина
(без стыков) (без стыков)
от 220 до 600 мм от 200 до 4000 мм
от 601 до 700 мм от 200 до 3000 мм
от 701 до 875 мм от 200 до 2000 мм

:

По горизонтали: 20 мм
По вертикали: 20 мм

Материал отделки:

Все необходимые оклады должны быть минимум 0.Толщина 7 мм

Aspect

Толщина 1,5 мм. (2,0 мм и 3,0 мм - это варианты, но требуются специальные зажимы за дополнительную плату).

Характеристики этой техники

Толщина 1,5 мм
Глубина панели 26,5 мм
Максимальная ширина панели CTC 875 мм, 700 мм, 600 мм
(межцентровое расстояние)
Максимальная длина панели 2 м, 3 м, 4 м


Установка

Перед любой установкой подрядчик должен составить подробный план расположения, чтобы:

  • установить расположение второстепенных элементов каркаса.
  • рассчитать точные размеры и количество кассет (высота и длина от центра к центру, а также ширина стыка).
  • установите крепежные детали (зажимы и винты) и каркасные шины.

Толщина материала должна быть не менее 1,5 мм. Типичные панели имеют вертикальную стойку наверху, которая крепится к каркасу с помощью специальных зажимов, и еще одну вертикальную стойку внизу, которая входит в зажимы на предыдущей панели. Стандартный размер горизонтального и вертикального утопленного шва составляет 20 мм.Если панели длиннее 1,5 м по горизонтали, необходимо выполнить прорези для крепления.

Стандартный размер горизонтального и вертикального утопленного шва составляет 20 мм (также возможны 15 мм или 25 мм). Также имеется продолговатое отверстие на каждом конце продольного края стойки для загрузки кассеты.

Крепление:

Крепежные зажимы специально разработаны и испытаны для соответствия критериям конструкции и производительности проекта. Зажимы имеют двойную функцию:

  • , обеспечивающие сопротивление поднятию облицовки.
  • , позволяющее свободное расширение металла.

. Все материалы Archclad являются негорючими и прошли испытания на соответствие AS 1530.3-1999 Метод огнестойких испытаний строительных материалов, компонентов и конструкций. Часть 3: одновременное определение воспламеняемости, распространения пламени, тепловыделения и дымовыделения.

Руководство архитектора по: металлической облицовке

Металлическая облицовка десятилетиями олицетворяла перипетии архитектуры. От перфорированной жести Луи Салливана до титановых свупов Фрэнка Гери дизайнеры выбрали металлическую облицовку из-за ее формальной гибкости и отделки. Его популярность в первую очередь обусловлена ​​невероятной универсальностью, как авангардной, так и готовой к употреблению.

Однако из-за сильной стороны этого материала архитекторам сложно выбрать его для оболочки здания - количество различных отделок, форм и способов крепления может показаться бесконечным. В этом руководстве мы разберем варианты, чтобы помочь вам решить, какой продукт для металлической облицовки идеально подходит для вашего следующего проекта.

Поиск производителей металлической оболочки

Системы металлической облицовки

Металл обычно используется для неструктурных систем облицовки дождевыми экранами, где приоритетом является обеспечение защиты от элементов, а также эффектная внешняя отделка.Благодаря своей складной и податливой природе металлические панели могут быть соединены вместе и прикреплены к зданию самыми разными способами, каждая система предлагает различные преимущества с точки зрения сложности конструкции и эстетической отделки. Вот некоторые из наиболее широко используемых систем:

Через системы металлической облицовки

Фальц со стоячим фальцем : Одна из самых узнаваемых систем, облицовка со стоячим фальцем, характеризуется прочными гнутыми соединениями между каждой панелью.Его скрытые крепежные детали позволяют создать элегантный архитектурный экстерьер, что делает его популярным в разных типологиях. Системы со стоячим швом могут использоваться с различными типами металлов, включая алюминий, гальванизированную или нержавеющую сталь, титан, цинк и атмосферостойкую сталь (Cor-ten).

Snaplock : более простая альтернатива стоячему шву, Snaplock имеет аналогичный ребристый профиль, но не требует специального оборудования для закрытия швов. Панели Snaplock предназначены для «защелкивания» друг с другом, что упрощает установку.

Через системы металлической облицовки

Блокировка : Система блокировки обеспечивает более гладкий внешний вид с эффектными выразительными стыками. Сцепляющиеся металлические облицовочные панели могут различаться по ширине и могут быть выполнены по горизонтали, вертикали или даже по диагонали.

Flatlock и черепица : панели Flatlock соединяются вместе, образуя ровный, гибкий и тонкий фасад. Систему также можно установить реверсом, создавая более глубокие линии экспресса; это называется «перевернутый плоский блок».«В качестве яркого изменения системы плоских замков можно создать металлический фасад с черепицей, используя панели, сложенные в соединяющиеся друг с другом формы плитки.

Через системы металлической облицовки

Кассета : Идеально подходит для больших площадей облицовки, кассетная система с открытыми стыками может использоваться с огромными панелями длиной до 13 футов. Кассеты изгибаются и фиксируются невидимыми зажимами, обычно на алюминиевом каркасе, в результате чего они имеют современный плоский вид.

Custom : Если ни один из вышеперечисленных вариантов не подходит для вашего конкретного проекта, специализированный производитель может разработать систему на заказ, изменяя существующую систему или создавая что-то совершенно новое.В этом случае необходимо учитывать бюджет проекта, так как настройка существенно увеличит стоимость.

Поиск производителей металлической оболочки

Материалы

Металлическая облицовка состоит из множества различных материалов, каждый из которых имеет свои сильные и слабые стороны. На ваш выбор материала будет влиять ряд специфических для проекта факторов, включая желаемые эстетические, климатические условия, выбранную конструктивную систему, характер прилегающих материалов и бюджет строительства. Ниже перечислены наиболее распространенные варианты материалов для металлической облицовки:

.

Слева: нержавеющая сталь; через Ideal Spec. Справа: оцинкованная сталь; через Wild Textures

Нержавеющая сталь : Сталь, покрытая тонким слоем оксида хрома, обычно называется нержавеющей сталью. Хром помогает предотвратить процесс окисления или коррозии, поэтому материал устойчив к ржавчине. Нержавеющая сталь также популярна благодаря своей чистой, полированной поверхности.

Оцинкованная сталь : Оцинкованная сталь покрыта тонким слоем цинка и помогает предотвратить ржавление так же, как и слой хрома в нержавеющей стали. Видимые кристаллиты в покрытии придают оцинкованной стали эстетическую крапчатость, известную как «блестки».

Погодоустойчивая сталь : Погодоустойчивая сталь, которую часто называют кортеновской сталью, предназначена для образования защитного слоя с течением времени, который имеет устойчивый ржавый вид. Этот слой действует как барьер против коррозии и устраняет необходимость в покраске.Его землистый, индустриальный эстетический вид поражает, но облицовка COR-TEN должна быть правильно детализирована, чтобы обеспечить постоянную патину со временем.

Слева: алюминиевый фасад Essex Crossing, созданный SHoP Architects, Нью-Йорк. Справа: титановая кожа Guggenheim Bilbao от Gehry Partners, Бильбао, Испания; через Condé Nast Traveler

Потрясающая оцинкованная крыша Ga On Jai от IROJE KHM Architects была изготовлена ​​VMZinc

Алюминий : Алюминий от природы устойчив к ржавчине и образованию пузырей, что делает его популярным выбором для облицовки современных проектов.Он также обладает отличным соотношением прочности и веса, что означает, что системы крепления алюминиевых фасадов могут быть менее громоздкими, чем системы для стальных панелей. Тем не менее, материал склонен к появлению вмятин и царапин и может подвергнуться коррозии при определенных условиях окружающей среды без надлежащего ухода. Прочтите о деталях, которые SHoP разработала для поразительного фасада из обработанного крученого алюминия для Essex Crossing в Нью-Йорке.

Титан : Титан предпочитают архитекторы за его легкий вес, высокую прочность и глянцевый, светоотражающий вид.Со временем на поверхности материала образуется защитная оксидная пленка, повышающая его устойчивость к коррозии. Тем не менее, техническое обслуживание является ключевым моментом для титановой облицовки, как подтвердит Фрэнк Гери - его культовый Гуггенхайм Бильбао остался с коричневыми пятнами, когда он не был должным образом очищен после строительства.

Цинк : Цинк обладает устойчивостью к атмосферным воздействиям и коррозии. Он невосприимчив к вредному воздействию ультрафиолетовых лучей и даже обладает самовосстанавливающимися свойствами, а это означает, что при появлении царапин материал со временем восстанавливается.

Медная облицовка в Художественном музее Колумбуса, крыло Маргарет М. Уолтер, дизайнерская группа DesignGroup; фото Брэда Фейнкнопфа

Латунная облицовка TECU® в Центре передачи адаптроники (Институт Фраунгофера), Дармштадт, Германия; через MIXX Cladding

Медь : Еще один вариант облегченной облицовки, медь очень прочна по сравнению с другими материалами, а в конце срока службы здания также подлежит 100% переработке. Его слегка отражающий вид со временем меняется из-за окисления, в результате чего металл приобретает характерный зеленый цвет.

Латунь : Обеспечивая баланс между холодным оттенком цинка и теплотой меди, латунь является очень пластичным облицовочным материалом, поэтому хорошо подходит для декоративных работ из листового металла. Со временем латунь приобретает золотисто-коричневую патину, поскольку ее поверхность окисляется.

Поиск производителей металлической оболочки

Производительность

Одна из основных причин, по которой металл является популярным материалом для облицовки, - его упругость. Когда правильный материал сочетается с хорошо продуманными деталями, металлическая оболочка здания может помочь конструкции прослужить годами или даже десятилетиями дольше, чем в противном случае.Тем не менее, есть ряд факторов производительности, которые необходимо учитывать, чтобы использовать сильные стороны металла в ваших интересах в проекте:

Долговечность: Хотя металл, как правило, очень прочен, некоторые металлы мягче других и могут быть поцарапаны или поцарапаны металлом и другими предметами. Поэтому географическое положение и предполагаемый срок службы здания следует учитывать с точки зрения устойчивости материала. Обязательно сообщите производителям о требованиях к долговечности ограждающей конструкции здания, чтобы они могли помочь вам выбрать подходящий материал для вашего проекта.

Огнестойкость: Металл, как правило, очень устойчив к возгоранию, но все же рекомендуется проконсультироваться с производителями относительно требований к классу огнестойкости вашей облицовки. Также важно учитывать, как металлическая облицовка соотносится с другими материалами внутри ограждающей конструкции, чтобы избежать непредвиденных последствий. Недавняя катастрофа в башне Гренфелл стала трагическим напоминанием о важности определения безопасных строительных материалов для высотного строительства и необходимости открытого взаимодействия всех сторон - архитекторов, производителей, подрядчиков и регулирующих органов - по этому вопросу.

Типичное сечение фасада, облицованного металлом; через Alucobond

Теплоизоляция: Системы металлической облицовки часто мало влияют на общие показатели теплоизоляции стен, поэтому, вероятно, необходимо прикрепить обшивочную доску к внешней стороне стен заполнения для обеспечения устойчивости к погодным и тепловым воздействиям. Если ваше здание имеет минимальный коэффициент теплопередачи и вам нужна облицовка, чтобы его достичь, поговорите со специализированным производителем металлических облицовок, чтобы найти идеальную систему. Значение U определяет коэффициент теплопередачи оболочки здания, который представляет собой энергию в ваттах (Вт), проходящую через квадратный метр конструкции на градус разницы температур изнутри наружу.

Звукоизоляция: Металлическая оболочка обычно обеспечивает ограниченную звукоизоляцию между внешней и внутренней средой. Поставщики часто рассчитывают рейтинг для всей стены с учетом рейтинга Rw (взвешенный индекс звукоизоляции) или STC (класс звукопроницаемости) изоляционных материалов для стен.

Факторы окружающей среды: В частности, для крупномасштабных проектов важно учитывать влияние строительного материала на окружающую среду на протяжении всего его жизненного цикла, включая производственный процесс, процесс установки и требования к долгосрочному обслуживанию. Оценка жизненного цикла обеспечивает строгий метод измерения каждого из этих факторов при принятии решения о том, какая система облицовки наиболее подходит для нужд вашего клиента.

Воздействие ветра: Системы облицовки зданий должны выдерживать воздействие ветра и передавать его на основную конструкцию здания.Рекомендации, приведенные в главе 30 руководства ASCE 7-10: Минимальные расчетные нагрузки для зданий, можно использовать для определения естественных ветровых воздействий, которые необходимо учитывать при проектировании облицовки.

Расширение и сжатие: Некоторые металлы сжимаются и расширяются при изменении температуры, влажности и давления, и если выбран неправильный материал, это может привести к необратимому повреждению здания. Проконсультируйтесь со своим производителем, чтобы определить, какая металлическая облицовка наиболее подходит для климата, в котором будет находиться ваш объект.

Поиск производителей металлической оболочки

отделок

Почти так же важно, как и выбор самого металла, отделка может иметь значительное влияние как на эстетику, так и на характеристики металлических систем облицовки. Существует практически неограниченный выбор отделки металлических фасадных панелей - узнайте у своего производителя, чтобы найти идеальный вариант для вашего проекта. К числу наиболее распространенных относятся следующие:

Слева: Типичная металлическая обработка пескоструйной обработкой; Справа: типичная отделка матовым металлом

Глянцевая отделка начальной школы Extension от Боннара Воффре, Бовернье, Швейцария

Пескоструйная обработка : Пескоструйная обработка придает металлу гладкую, матовую поверхность, практически лишенную текстуры.Сталь, подвергнутая пескоструйной очистке, может быть подвержена коррозии и должна быть защищена специальной краской или другим покрытием.

Матовый : Матовый или матово-полированный металл имеет однонаправленную сатинированную отделку с тонкой текстурой, интенсивность которой варьируется в зависимости от уровня абразивного воздействия во время производства.

Зеркальный : Самая светоотражающая из всех видов отделки, полированные поверхности предлагают поразительный эстетический вид, но требуют высокого уровня ухода, чтобы обеспечить сохранение их глянца.

Слева: Типичная металлическая отделка двигателя; Справа: Типичное металлическое покрытие с порошковым покрытием

Узорчатая металлическая отделка от Марселя Вандерса и PURE + FREEFORM

Обточка двигателя : Отделка обточки двигателя отличается прекрасным геометрическим рисунком, вписанным в металл, который имеет закрученный вид с различными отражающими качествами.

Порошковое покрытие : Порошковое покрытие придает металлу защитный слой и однородный внешний вид.Покрытие с порошковым покрытием доступно в неограниченном количестве цветов.

С рисунком : возможны замысловатые узоры и сложные цветовые комбинации. Коллекция Chameleon от PURE + FREEFORM является ярким примером. Спросите производителей о возможностях еще более уникальной отделки.

Поиск производителей металлической оболочки

Примеры из практики

Учитывая широкий спектр доступных металлов и систем облицовки, прецедентные исследования могут составлять жизненно важную часть исследования архитектора на стадии разработки дизайна и спецификации проекта. С учетом инновационных применений материалов, отличных эксплуатационных качеств и уникальных эстетических эффектов следующие особенности должны информировать и вдохновлять вас в поисках идеального продукта для металлической облицовки:

Общий павильон Шербурна от Teeple Architects Inc., Торонто, Канада

Расширяя границы: 7 смелых зданий, облицованных металлом

Семь проектов исследуют металлические фасады, оболочки и оболочки зданий, которые вызывают особый интерес.Эти проекты, объединяющие специальные металлические коробчатые ребра с шокирующе доступными и стандартизованными листами, образуют незаменимый каталог, вдохновляющий любой потрясающий дизайн металлического фасада. Ознакомьтесь с полной коллекцией здесь.

Художественный музей Лиллехаммера и расширение кинотеатров от Snøhetta, Лиллехаммер, Норвегия

Серебряная подкладка: 7 блестящих зданий, облицованных нержавеющей сталью

Благодаря бесконечным широким формам Фрэнка Гери, повсеместному распространению нержавеющей стали на протяжении всего периода ар-деко и ее широкому использованию в качестве современного декоративного и декоративного материала, каждый из нас полюбовался светящейся конструкцией из нержавеющей стали. Хотя широкое использование материала может быть не новым, благодаря качественному исполнению и современному применению, следующие проекты сохраняют новаторскую красоту. Ознакомьтесь с полной коллекцией здесь.

Блум; через dOSu-Arch.com

Металл в движении: что, если бы строительная кожа напоминала человеческую?

Дышащий и самоподдерживающийся фасад, более динамичный, чем «первая» кожа - наша собственная. Итак, что, если строительная кожа будет намеренно отражать человеческую кожу? Творческий биолог, ставший архитектором Дорис Ким Сен, призывает дизайнеров задуматься о термобиметалле, экспериментальном сплаве с уникальной способностью двигаться и расширяться при нагревании.Ознакомьтесь с полной историей здесь.

COBE’s Силос в стадии строительства; фото Расмуса Хьортсуя

Архитектурные детали: COBE преобразует силосную башню с помощью полного ремонта металла

Самая крутая металлическая конструкция Копенгагена была недавно завершена инновационной датской дизайнерской студией COBE. Долгожданный проект фирмы, The Silo, представляет собой старый промышленный зернохранилище, превращенный в жилой комплекс, расположенный в реконструируемом районе Нордхавн.Монолитное бетонное прошлое здания с четырьмя новыми фасадами из оцинкованной стали и гранеными балконами совершенно неузнаваемо. Ознакомьтесь с полной историей здесь.

Слева направо: Конверт Villa Criss Cross, Футбольный стадион «Арена Борисов», Зимний Кабин на горе Канин; изображения через OFIS arhitekti

Архитектурные детали: 3 концепции облицовки от OFIS Arhitekti

Амбиции и опыт гармонично сочетаются в потусторонних проектах словенской студии OFIS Arhitekti.Фирма из Любляны не только создала одни из самых смелых архитектурных решений, замеченных за последние несколько лет - подумайте о сборном альпийском убежище Skuta на высоте 6562 фута над словенскими Альпами - они также обладают глубоким знанием материальности. В частности, они смело маневрируют по металлу с беспрецедентным мастерством и грацией. Ознакомьтесь с полной историей здесь.

Поиск производителей металлической оболочки

Найдите идеальную металлическую облицовку для своего следующего проекта на торговой площадке сообщества Architizer для строительных изделий. Щелкните здесь для получения дополнительной информации .

3 вещи, которые следует учитывать при установке облицовки фасада здания

Облицовочная промышленность в последние годы попала в заголовки газет по многим причинам; Однако очень мало внимания уделяется серьезной теме - вопросу правильного монтажа облицовки.

При установке любого внешнего фасада необходимо учитывать три вещи: огнестойкость, водонепроницаемость и инженерные решения.Поиск правильного баланса между этими областями имеет решающее значение для создания безопасного и эстетичного фасада. Помните об этих трех аспектах, чтобы решить вопросы соблюдения.

Огнестойкость

При рассмотрении огнестойкости фасада наиболее важным фактором, вероятно, является способ монтажа. Это связано с тем, что производители проектируют и тестируют системы с использованием определенного метода установки, поэтому для установщика критически важно воспроизвести конструкцию, изложенную в руководстве по установке для конкретного продукта, чтобы достичь проверенных противопожарных характеристик.

Любое отклонение от рекомендаций может привести к другим результатам пожарной безопасности; например, использование ленты или лицевой фиксации вместо стандартной кассетной фиксации для металлической облицовки даст совершенно другие результаты пожарной безопасности.

Водонепроницаемость

Водонепроницаемый фасад - залог долговечности любого здания. Водонепроницаемость облицовки важна, потому что фасад функционирует как основной барьер для проникновения воды.Водонепроницаемый фасад - это фасад, который правильно установлен в соответствии со спецификацией, предоставленной производителем. Например, при стандартной установке фиксатора кассеты используются уплотнения / герметики для предотвращения прохождения воды через панель. Однако та же самая панель, установленная как часть системы защиты от дождя, будет полагаться на ваш субстрат как на основной водный барьер. Обе системы при правильной установке одинаково устойчивы к проникновению воды.

Установка

Перед установкой важно учесть такие критерии, как ветровая нагрузка и минимальные требования к креплению фасада.В кассетной системе это относительно простые вычисления, которые влияют на частоту креплений и поддерживающих аксессуаров, таких как ребра жесткости. Это предотвращает потерю панелями своих структурных характеристик с течением времени. Правильные методы монтажа гарантируют, что фасадные характеристики будут соответствовать стандартам, установленным производителем.

Как ответственный производитель Fairview стремится обеспечить безопасное и соответствующее требованиям использование всего ассортимента фасадной продукции. Fairview также разработала первые в отрасли аккредитованные учебные курсы для монтажников в партнерстве с Master Builders Association.

Узнайте больше о программе обучения и аккредитации SafeClad, а также о текущих курсах здесь.

Фасады Rainscreen, обеспечивающие быструю установку и универсальные возможности дизайна

Kingspan Insulated Panels представила новую линейку фасадов с защитой от дождя, разработанную для быстрой установки. BENCHMARK Dri-Design - это высококачественная металлическая фасадная система для защиты от дождя, которая поставляется в четырех вариантах кассетных конструкций и изготавливается с использованием ведущего в мире автоматизированного оборудования, являясь частью ряда быстро возводимых, архитектурных, высокопроизводительных решений для ограждающих конструкций зданий от Kingspan.Фасадная система Dri-Design в сочетании с различными типами и геометрией кассет, а также с различными типами материалов и вспомогательными компонентами открывает широкие возможности для дизайна.

Четыре конструкции кассет, плоские, конические, теневые и перфорированные, позволяют архитекторам быстро завершать проекты без ущерба для универсальности дизайна, характеристик здания или высокой эстетики.

Ключевые особенности фасадной системы Kingspan Dri-Design включают прочные кассеты из высокопрочного PPC или анодированного алюминия, нержавеющей стали, стали, подвергшейся атмосферным воздействиям, цинка или меди; выбор форм и размеров; подходит для прямого монтажа или строительства вентилируемых полостей; Чистая, легкая в уходе отделка достигается без использования герметиков, прокладок или бутиловой ленты в соединениях кассет.

Кассеты

Dri-Design Flat обеспечивают гладкую, обтекаемую поверхность без необходимости модификации носителя для печати или защиты от атмосферных воздействий.

Коническая кассета

Dri-Design - это запатентованная конструкция, которая устанавливается намного быстрее, чем большинство аналогичных систем, а также упрощает техническое обслуживание, поскольку в конструкции отсутствуют уплотнения или прокладки. Ассортимент Tapered позволяет наклонять кассеты в любом направлении с различной глубиной и степенью наклона, позволяя проектировать каждую кассету независимо и обеспечивая неограниченные возможности для создания динамичной, единственной в своем роде поверхности практически на любом фасаде.

Кассеты

Dri-Design Shadow добавляют глубины и четкости любому архитектурному проекту. Отдельные панели можно выдвигать на разную глубину для создания текстуры или динамического изменения узоров, сохраняя основу и погодный барьер в одной плоскости.

Алюминиевые кассеты Dri-Design Flat, Tapered и Shadow можно перфорировать для создания сложных изображений. Это достигается за счет изменения размера, расположения и плотности перфораций для создания светлых, темных и затемненных областей между ними для формирования изображения.Перфорированные кассеты идеально подходят для проектов, требующих воздушного потока или затенения, с безграничными возможностями дизайна, доступными благодаря использованию технологии цифровой обработки изображений.

Важность правильного монтажа облицовки

Поскольку промышленность по производству облицовки постоянно находится в центре внимания, вопрос о правильных методах установки облицовки является серьезной проблемой, но, к сожалению, не той, которая обычно занимает первые полосы. В этом сообщении блога рассматриваются три основных момента, которые необходимо учитывать при установке любого внешнего фасада: огнестойкость, водонепроницаемость и инженерные решения по установке.Поиск правильного баланса между этими областями имеет решающее значение для создания безопасного и эстетичного фасада. Это также может быть решающим фактором в отношении соответствия конструкции стены требованиям.

При рассмотрении огнестойкости вашего фасада, метод установки, вероятно, является наиболее важным фактором.

Производители проектируют и тестируют системы с определенным методом установки, поэтому важно воспроизвести конструкцию, изложенную в руководстве по установке, для конкретного продукта, который вы планируете использовать в своем проекте, для достижения проверенных противопожарных характеристик.

Отклонение от этого может привести к противоположным противопожарным характеристикам, например, использование ленты или лицевой фиксации даст совершенно другие результаты пожарной безопасности по сравнению с использованием стандартного кассетного крепления для металлической облицовки. Пример того, как неправильная установка была использована, чтобы не пройти недавнее испытание на огнестойкость, можно найти здесь>

Водонепроницаемость также является важной функцией фасада и обязательным условием долговечности любого здания. Фасад чаще всего выполняет роль основного барьера для проникновения воды и, следовательно, играет очень важную роль в строительстве всей стены.Водонепроницаемость гарантируется, если фасад правильно установлен в соответствии со спецификацией производителя. Например, стандартная установка фиксации кассеты полагается на уплотнение / герметики для предотвращения прохождения воды через панель, тогда как та же панель, установленная как часть системы защиты от дождя, будет полагаться на ваш субстрат, чтобы действовать как ваш основной водный барьер. Обе системы при правильной установке одинаково устойчивы к проникновению воды.

Последний момент, который необходимо рассмотреть, - это выполнение базового проектирования стандартной системы установки. Обычно это делается в зависимости от конкретного проекта и применения и учитывает такие критерии, как ветровая нагрузка и минимальные требования к креплению фасада. Обычно при рассмотрении кассетной системы это относительно простые вычисления, влияющие на частоту креплений и поддерживающих аксессуаров, таких как элементы жесткости. Это предотвращает потерю панелями своих структурных характеристик с течением времени.

Подчеркивание важности правильных методов монтажа - ключ к обеспечению того, чтобы характеристики вашего фасада соответствовали стандартам, установленным производителем.

Как ответственный производитель Fairview стремится обеспечить безопасное и соответствующее требованиям использование всего ассортимента фасадной продукции. Fairview также разработала первые в отрасли аккредитованные учебные курсы для монтажников в партнерстве с Master Builders Association. Программа обучения и аккредитации SafeClad прокладывает путь и устанавливает стандарт необходимых знаний в отрасли. Узнайте больше о текущих курсах здесь>

Фасады и интерфейсы - SteelConstruction.info

Фасадные системы состоят из конструктивных элементов, обеспечивающих поперечное и вертикальное сопротивление ветру и другим воздействиям, и элементов ограждающих конструкций здания, обеспечивающих атмосферостойкость, а также тепловые, акустические и огнестойкие свойства. Типы используемых фасадных систем зависят от типа и масштаба здания, а также от требований местного планирования, которые могут повлиять на внешний вид здания по сравнению с его соседями. Например, кирпичная кладка часто указывается в качестве материала внешнего фасада, но современный способ строительства внутреннего полотна состоит из легких стальных стеновых элементов (называемых заполнением стен), которые эффективно заменили более традиционные блоки.

Другие типы фасадных материалов могут быть прикреплены к легким стальным стенам, например, изоляционная штукатурка, большие доски, металлические панели и терракотовая плитка. Широкое разнообразие фасадов и форм может быть создано с использованием легких стальных стен, включая большие ленточные окна, изогнутые и наклонные стены, а также с выступами, такими как солнечные затенения или балконы. Фасадные материалы могут быть смешаны для улучшения эстетики здания. Также возможно изготовление стеновых панелей из легкой стали с предварительно прикрепленной облицовкой.

В многоэтажных зданиях были разработаны модульные системы навесных стен, которые крепятся к перекрытиям или краевым балкам основной стальной конструкции. Сталь и стекло также широко используются в фасадных и кровельных системах, а местные крепления выполнены в виде скоб из нержавеющей стали.

К другим интерфейсам, влияющим на дизайн фасада, относятся крепление кирпичной кладки к стальным краевым балкам, проектирование балконов, защита от солнца и крепление парапетов.

  • Монтаж модульной системы навесных стен
    (Изображение любезно предоставлено Arup Facades)

  • Монтаж облегченной фасадной системы, прикрепленной к модульному зданию через мачтовую подъемную систему.
    (Изображение предоставлено Futureform)

[вверх] Фасадные функции

Фасад здания обеспечивает разделение внутренней и внешней среды, но также требуется для обеспечения приемлемого уровня освещения и визуальной связи с внешним миром в виде видов из здания.Фасад также может потребоваться для обеспечения пользователя здания открываемыми окнами для вентиляции.

Функции разделения включают:


Фасад здания также предоставляет владельцу и архитектору холст, на котором можно создать изображение, представляющее бизнес, идеалы или взгляды владельца.

[вверх] Устранение проникновения воды

Основным требованием к системе облицовки является то, чтобы вода не просачивалась через нее в здание. Одним из способов устранения утечек является создание герметичной системы по всему зданию, эквивалентной атмосферостойкой мембране.После перфорации такой системы вода, просачивающаяся через перфорацию, оказывается внутри здания. На практике создать такую ​​герметичную систему сложно из-за сложности стыков между различными материалами и компонентами в оболочке здания и ее подверженности атмосферным воздействиям.

Более надежный способ защиты от проникновения воды - это использование системы с первичной и вторичной защитой. Основная защита предназначена для того, чтобы противостоять большей части падающего дождя, но если вода протекает мимо основной (внешней) защиты, вторичная защита перехватывает воду и направляет ее наружу.Таким образом сконструированы системы дождевых экранов и профили остекления и обрамления.

Степень воздействия погодных условий на здания связана с расчетным давлением ветра. Уровень характеристик ограждающей конструкции здания может быть определен, а устойчивость к проникновению воды может быть проверена. Центр технологий окон и облицовки (CWCT) публикует «Стандарт для систематизированных ограждающих конструкций зданий» [1] , в котором устанавливаются категории характеристик и соответствующие погодные испытания, связанные с расчетным давлением ветра.

[вверх] Контроль воздухопроницаемости



Испытание промышленного здания под давлением
(Изображение предоставлено BSRIA)

Воздухопроницаемость контролируется при проектировании и строительстве ограждающих конструкций зданий для управления скоростью потери или получения тепла из-за обмена воздуха с внешней средой, что способствует сокращению выбросов диоксида углерода. Стандарты воздухопроницаемости определены в руководстве Ассоциации по испытанию и измерению воздухонепроницаемости (ATTMA) и в спецификации по воздухопроницаемости [2] .

Испытание давлением требуется в соответствии с Строительными нормами, в которых говорится, что все здания, не являющиеся жилыми, должны подвергаться испытанию давлением (за некоторыми исключениями).

Соответствие подтверждается, если измеренная воздухопроницаемость не хуже, чем предельное значение 10 м 3 / (час. м 2 ) при 50 Па, а коэффициент выбросов в здание (BER), рассчитанный с использованием измеренной воздухопроницаемости, равен не хуже, чем целевой уровень выбросов CO 2 (TER).Требования предъявляются и к жилым помещениям.

[вверх] Устойчивость к ветровым воздействиям



Каркас навесной стены
Столбы и фрамуги

Системы облицовки зданий необходимы для выдерживания ветровых воздействий и их передачи на основную конструкцию здания. Системы обычно устанавливаются на этаж за этажом, поэтому на каждом уровне этажа каркас здания выдерживает вес, равный высоте ограждающей конструкции.Конверт может иметь опору снизу или подвешиваться над полом. Воздействие ветра передается системой облицовки на перекрытия здания, которые действуют как линейная опора. Системы облицовки зданий из больших панелей обычно являются односторонними. Таким образом, каждый этаж поддерживает один уровень ветровой нагрузки на здание.

Панели навесных стен обычно имеют двухсторонний пролет, поддерживаемые с четырех сторон фрамугами и стойками, обрамляющими их. Фраги простираются из стороны в сторону, поддерживаясь стойками от пола до пола.Нагрузки передаются скобами, обычно закрепленными на краю плиты перекрытия. Стойки обычно снабжены соединениями с муфтами для передачи поперечных сил в соединениях. Импульсы обычно подвешиваются сверху, чтобы они действовали при изгибе и растяжении.

Облицовка, каменная кладка и изоляционная штукатурка от дождя крепятся к опорным системам, которые обычно рассчитаны на перекрытие от пола до этажа.




[вверх] Тепло- и звукоизоляция

Фасад здания должен выполнять функцию теплоизоляции, которая становится все более обременительной из-за необходимости снижения потребления энергии и выбросов CO 2 .Изоляционный материал включен в непрозрачные части фасада, а изолирующие стеклопакеты (igus) используются в прозрачных частях. Минимальные значения коэффициента теплопередачи приведены в Строительных нормах и правилах: 0,35 Вт / м 2 K для стен и 2,2 Вт / м 2 K для окон и навесных стен. Лучшая изоляция (более низкие значения коэффициента теплопроводности), усредненная по оболочке здания, может быть достигнута путем увеличения площади непрозрачной стены и уменьшения площади окон.

Оболочка здания также обеспечивает акустическое разделение внешней и внутренней среды.Как правило, ограждающая конструкция здания, состоящая из более массивных элементов (например, кирпичной кладки или сборного бетона), обеспечивает лучшее акустическое разделение.

[вверху] Солнечное усиление, уровни освещенности и виды изнутри



Стеклопакет с многослойным стеклом

Большие площади остекления, простирающиеся от пола до потолка во многих офисных зданиях, обеспечивают прекрасный вид из помещения и хороший уровень естественного света. Уровни естественного освещения уменьшаются по мере удаления от фасада, а глубина в плане (от фасада до фасада или от фасада до атриума) составляет 18 м, выше которой естественное освещение считается слишком низким.

Проникновение прямого солнечного света в здание вызывает усиление солнечного света и ослепление, которые усиливаются с увеличением площади остекления. Эти эффекты меняются в зависимости от времени суток и времен года, и оба они должны быть учтены в дизайне фасада. Южные возвышения получают более сильный солнечный свет с более высокого угла и могут быть затемнены с помощью горизонтальных жалюзи или brises soleil.Ослепление от низкоугольного солнечного света может быть особой проблемой ранним утром и поздним вечером на возвышенностях, обращенных на восток и запад. Затенение может быть выполнено с помощью вертикальных ребер или жалюзи, управляемых пользователем.

Коэффициент усиления солнечного излучения можно уменьшить, задав селективное солнцезащитное покрытие на одной из поверхностей стекла (обычно в полости игу). Покрытие называется селективным, потому что солнечное излучение с разными длинами волн избирательно пропускается через покрытие: видимые длины волн света проходят более свободно, чем инфракрасные.

Для помещений для выставок или дисплеев материалов, чувствительных к ультрафиолетовому (УФ) разложению, на поверхность остекления может быть нанесена пленка, ингибирующая УФ-излучение, или может быть указано многослойное стекло с достаточным количеством прослоек между стеклянными ламинатами для поглощения УФ-излучения.

  • Солнечное затенение


Солнечная энергия должна быть учтена при проектировании инженерных сетей здания. Преимущества остекления во всю высоту были поставлены под сомнение в результате давления, направленного на снижение затрат на электроэнергию, поскольку наличие остекления ниже уровня стола дает небольшое преимущество для уровней естественного освещения, но остекление во всю высоту увеличивает потребность в обогреве и охлаждении и увеличивает затраты на энергию. Программа Target Zero рассматривает эти вопросы в контексте различных типов зданий.

Школы, больницы и жилые здания часто имеют большие площади сплошных стен и меньшие окна, составляющие долю площади фасада, поэтому эти проблемы менее значительны.

[вверх] Изображение



Выраженная структура (кадры Y)

Одна из важнейших функций фасада здания - проецировать изображение.Это может быть место, владелец или пользователь здания, функция здания или архитектор.

Можно использовать выбор материалов, включение функций, выражение структуры, масштаб, виды в здание.

  • Архитектурные особенности
  • Выраженная структура в большом частично замкнутом объеме

[вверх] Типы фасадных систем

В современных многоэтажных зданиях могут использоваться самые разные фасадные системы, а именно:



Крупные стальные кассетные панели с цветным покрытием на вертикальных направляющих

Выбор фасадной системы зависит от масштаба и использования многоэтажного здания, а также от окружающей среды и соседей. В современных фасадных системах могут использоваться различные стальные компоненты, такие как:


Заполненные стены из легкой стали в значительной степени заменили внутреннюю облицовку из блоков в зданиях со стальным и бетонным каркасом. К заполнению стен могут крепиться самые разные фасадные системы. Некоторые примеры проиллюстрированы ниже.



Крупные стальные кассетные панели с цветным покрытием на вертикальных направляющих

[вверх] Преимущества стальных фасадных систем

Преимущества стальных фасадных систем можно представить с точки зрения их функциональных и эстетических требований следующим образом:

  • Возможны различные цвета и текстуры поверхности
  • Легкие фасады минимизируют нагрузки на несущую конструкцию
  • Стены с заполнением из легкой стали с использованием С-образных профилей могут использоваться для поддержки широкого спектра систем облицовки.
  • Фасады могут быть быстровозводимыми для ускорения монтажа
  • Стальные системы остекления могут использоваться для визуального эффекта в высоких входных зонах и атриумах.
  • Сталь негорючая и устойчивая к повреждениям в фасадных панелях
  • Может быть обеспечен высокий уровень тепловой и звукоизоляции.
  • Использование композитных (сэндвич) панелей для поддержки плитки.
    (Изображение любезно предоставлено Kingspan Panels and Profiles)

  • Использование больших металлических панелей для наружной облицовки существующего офисного здания.



Стены из легкой стали могут быть двух типов:

  • Стены с заполнением из легкой стали, проходящие между этажами или между полом и краевой балкой
  • Панельные системы, которые размещаются за краем плиты и крепятся в отдельных местах.


Стены с заполнением из легкой стали более широко используются из-за простоты процесса установки и возможности поставлять C-образные профили, обрезанные по длине, для конкретных размеров исполнения проекта. Разработка филенчатых стен из легкой стали была одним из основных нововведений за последние 10 лет. Стены с заполнением из легкой стали состоят из С-образных секций, которые простираются между этажами от 2,4 до 5 м и спроектированы так, чтобы противостоять давлению ветра, приложенному к фасаду здания, а также выдерживать вес конкретного типа системы облицовки, которая прикреплена к ним.

[вверх] Преимущества филенки из легкой стали

Преимущества стен с заполнением из легкой стали:

  • Система быстрого строительства с укладкой более 50 м 2 ; в сутки
  • Меньше погрузочно-разгрузочных работ на объекте, чем для кирпичных и блочных работ
  • Высокие стены до 5 м и сильный ветер до 2 кН / м 2 ;
  • Возможность создавать большие окна без ветровых столбов
  • Минимальное использование материала (менее 5 кг / м 2 ; сталь на фасаде)
  • Отсутствие отходов на объекте при поставке С-образных секций, обрезанных до длины
  • Легкий вес, снижающий нагрузки на несущую конструкцию
  • Может использоваться для различных систем облицовки
  • Можно демонтировать в пристройках и т. Д.и повторно использованный

[вверх] Проектирование филенки стен


Система SFS компании Metsec используется на внешних стенах заполнения 4-этажного композитного каркаса в больнице Колчестера.
(Изображение предоставлено Metsec)

Конструкция стен с заполнением из легкой стали зависит от высоты стены и давления ветра, действующего на фасад. Обычно С-образные профили имеют глубину от 100 до 150 мм при толщине стали 1.От 2 до 1,6 мм. С-образные секции размещаются по центру 400 или 600 мм, что совместимо с креплениями к внутреннему гипсокартону и внешней облицовке.

Большие проемы можно создать, разместив пары С-образных секций вертикально рядом с проемами, а иногда и пары С-образных секций над и под проемами. Толщина стали также может быть изменена по всему фасаду без изменения размера секции. Например, давление ветра выше в углах зданий и также увеличивается с высотой. Пределы прогиба, указанные в конструкции, зависят от типа прикрепляемой облицовки.

[вверх] Тепловые характеристики

Теплоизоляция крепится снаружи к стене, а минеральная вата часто помещается между С-образными секциями для достижения требуемой теплоизоляции (коэффициент теплопроводности). Для изоляционных штукатурок или систем облицовки дождевыми экранами часто используется внешняя облицовочная плита для обеспечения локальной поддержки внешней облицовки.

Коэффициент теплопроводности 0,15 Вт / м 2 ; K может быть достигнут примерно 100 мм изоляционной плиты с закрытыми ячейками, прикрепленной к C-образным секциям, или панели обшивки с добавлением 100 мм минеральной ваты между Cs.Одно и то же устройство стены может использоваться для всех типов систем облицовки.

Герметичность также важна в современном проектировании зданий, и ее можно улучшить, используя обшивочную доску, прикрепленную к С-образным секциям.

[вверх] Процесс строительства

Стены с заполнением из легкой стали обычно устанавливаются как отдельные С-образные секции, которые разрезаются по длине и помещаются между перекрытиями или краевыми балками. С-образные секции прикреплены к U-образной нижней направляющей, которая прикреплена к плите перекрытия.В верхней части стены С-образные секции скользят по U-образной верхней направляющей, которая прикреплена к нижней стороне краевой балки или плиты перекрытия, позволяя относительное перемещение без сжатия стены. Общие рекомендации - обеспечить относительное перемещение не менее 20 мм в здании с бетонным каркасом и 10 мм в здании со стальным каркасом.

Пары С-образных секций часто размещаются по обе стороны от оконных или дверных проемов, чтобы выдерживать нагрузки, передаваемые через окно. U-образные направляющие соединяются с бетонной плитой перекрытия с помощью штифтов с порошковым приводом.

Процесс строительства очень быстрый и не требует внешних строительных лесов, пока фасад не будет прикреплен снаружи. В качестве альтернативы, стены могут быть изготовлены заранее и установлены в виде больших панелей, часто с предварительно прикрепленной облицовкой - см. Фотографию ниже. В этом случае облицовочная панель размещается за краем первичной конструкции и поддерживает облицовочную панель. Затем на месте прикрепляется облицовка по краям панели.

  • Легкая сборная панель, прикрепленная к стальному каркасу здания
    (Изображение любезно предоставлено Kingspan Panels and Profile)

[вверх] Навесное ограждение



Система навесных стен, прикрепленная к зданию со стальным каркасом в Спиннингфилдс, Манчестер

Навесные стены - это общее название, данное облегченным металлическим системам облицовки или остекленным системам облицовки, которые непосредственно поддерживаются структурным каркасом.В некоторых случаях может быть прикреплен каменный шпон или большая облицованная плиткой облицовка, чтобы создать вид более монолитной системы облицовки.

Системы навесных стен - это сборка компонентов заводского изготовления, которые либо собираются в панели на заводе, а блокирующие устройства доставляются на место и устанавливаются (модульные навесные стены), либо доставляются на площадку как компоненты и собираются на здании (приклеивание навесное ограждение). Пиковые навесные стены чаще используются в малоэтажных зданиях и на относительно небольших площадях, поскольку требуется внешний доступ к фасадам зданий, например.г. с строительных лесов или подъемных рабочих платформ. Модульные навесные стены могут быть спроектированы для установки без использования главного крана, и этот метод предпочтительнее для высотных зданий. Используемые методы - это мини-кран, установленный на полу офиса, или подъемник, установленный на временном рельсе по периметру здания.



Подъемник на рельсовом ходу
(Изображение © Tractel (UK) Ltd)

Размер модульных панелей определяется высотой пола и шириной, приемлемой для транспортировки и установки, и должен быть совместим с проектными размерами фасада (обычно кратными 300 мм).Обычно используются панели шириной до 1,5 м и высотой 4,2 м. В Европе относительно немного поставщиков модульных систем навесных стен, и у большинства из них есть специализированные проектные группы, которые могут предоставить подробный дизайн и детализацию для конкретных проектов.



Полностью застекленная система навесных стен, используемая в многоэтажной стальной конструкции

Система навесных стен предназначена для обеспечения необходимых функций водонепроницаемости, естественного освещения и затенения, а также теплоизоляции.Поэтому стыки между элементами навесной стены очень важны для этих функций. В унифицированных системах панели изготавливаются с высокой степенью герметичности и изоляции, а стыки между большими панелями выполняются с помощью резиновых прокладок и силиконовых герметиков (см. Ниже).

В качестве альтернативы облицовка может быть спроектирована так, чтобы действовать как экран от дождя, создавая полость позади материала облицовки и обеспечивая более широкие стыки по периметру облицовочных панелей.Таким образом, под действием ветра происходит выравнивание давления между полостью и наружным воздухом, так что дождь, переносимый ветром, не попадает в полость, тем самым снижая риск попадания воды через стыки.

Обычно в современных офисах окна закрываются, поэтому важно контролировать вентиляцию другими способами. Может быть достигнут высокий уровень акустического затухания, что важно для зданий в центре города.

[вверх] Обрамление панелей



Панель с разделенными стойками и фрамугами

Панели обрамлены стойками по вертикальным краям и фрамугами по горизонтальным краям.Стойки и фрамуги термически сломаны, чтобы предотвратить образование мостиков холода через элемент и избежать конденсации. Модульные навесные стены можно отличить по наличию разрезных стоек и фрамуг по периметру панелей. Стеклопакеты поддерживаются на установочном блоке снизу транца и могут быть прикреплены в заводских условиях к фрамугам и стойкам каркаса с помощью конструкционного силикона или закреплены компрессионной прокладкой.

Напротив, в ограждающих конструкциях из оконных занавесов стойки и фрамуги являются отдельными элементами. Промежуточные фрамуги могут разделять панель по вертикали. Стеклопакеты и сплошные изолированные панели заполняют проемы в стойках и фрамугах. Igus поддерживается на пластиковых установочных блоках снизу транца и закрепляется на всех четырех краях с помощью прижимных пластин, привинченных к стойкам и транцам и скрытых заглушкой.

Алюминий легко экструдируется, поэтому элементы каркаса, включающие выступы жесткости, винтовые обоймы и карманы для прокладок, обычно изготавливаются из этого материала.Эти структурные формы дешевы в производстве в больших количествах после изготовления штампа.




[вверху] Атмосферостойкость



Дренаж из фальца остекления

Атмосферостойкость навесных стен достигается за счет установки непроницаемых стеклопакетов и филеночных панелей в уплотненные фальцы.Любая вода, которая проходит через прокладку в фальц остекления, либо отводится наружу через отверстия в транце, либо направляется к стойкам, которые образуют вертикальные дренажные каналы и направляют воду наружу в местах соединения стоек.

Разделенные стойки и фрамуги в единых навесных стенах включают полости с линейными прокладками, такими как лопаточные или пузырьковые прокладки, образующие первый барьер. Любая вода, проходящая через первую линию защиты, может свободно стекать наружу. Всепогодная герметичность подтверждается соответствующими испытаниями.

  • Прокладки


Центр оконных и облицовочных технологий (CWCT) предоставляет техническое руководство по достижению атмосферостойкости, которое включает спецификацию погодных испытаний окон и навесных стен [1] . Наиболее комплексная форма тестирования включает установку прототипа панели в напорную камеру, чтобы обеспечить развитие положительного и отрицательного давления на панели.Для проверки прочности и жесткости панели можно смоделировать воздействие ветра. Погодные испытания включают распыление воды в контролируемых количествах и распределение в условиях разницы статического давления. Погодонепроницаемость при динамическом давлении также может быть достигнута с помощью воздушного винта с приводом от двигателя, установленного на раме, если требуется. Отсутствие попадания воды свидетельствует о прохождении погодных испытаний. Испытания шлангов также можно использовать для конкретных соединений.

Большие площади остекления и алюминиевого каркаса (несмотря на термическое разрушение) ограничивают значения U, которые могут быть достигнуты с помощью навесных стен.Усредненные значения U по всей панели навесной стены обычно находятся в диапазоне от 1,3 до 1,7 Вт / м 2 K. Тепловые характеристики igus улучшаются за счет использования наполнителя аргоном (или другим инертным газом) и / или тройного остекления. .

Солнечное усиление, уровни освещенности и вид регулируются, как описано выше.

[вверх] Условия поддержки

Системы навесных стен обычно подвешиваются сверху и имеют боковую опору на уровне пола. Эффект прогиба краевой балки проявляется в относительном вертикальном движении между панелями, поддерживаемыми на заданном уровне пола, и панелями, поддерживаемыми на этаже выше. По этой причине краевые балки должны быть достаточно жесткими, чтобы предотвратить повреждение облицовочной системы, особенно если она сильно остеклена.

Пролет стальной краевой балки обычно составляет от 5 до 8 м (общие размеры - 6 м и 7,5 м), а пролет бетонной краевой балки или плиты обычно составляет от 5 до 6 м. Общий предел прогиба пролета / 500 при действующей нагрузке обычно указывается для краевых балок для более хрупких систем облицовки. При установке панелей также следует учитывать допуски на размеры на краю плиты за счет использования пакеров или выравнивающих устройств.

Некоторые системы навесных стен спроектированы со стальными «прочными спинками», так что они могут проходить непосредственно между колоннами по периметру и, следовательно, не требуют вертикальной поддержки со стороны края плиты, хотя им может потребоваться боковая поддержка, чтобы противостоять ветровому воздействию на панель. Возможность транспортировки и подъема этих больших панелей является критическим соображением при проектировании.

Система облицовки Strongback

[вверх] Опора к кирпичной кладке



Кирпичная кладка здания со стальным каркасом может быть прикреплена несколькими способами:

  • Он может поддерживаться на земле или на промежуточной конструкции и поддерживаться сбоку стальным каркасом и стеной заполнения.Такой подход разрешен для стен высотой до 3 этажей
  • Он поддерживается на каждом этаже или, в некоторых случаях, на разных этажах с помощью опорных уголков из нержавеющей стали, которые прикрепляются к краевым балкам основной стальной конструкции или к краю плиты перекрытия.
  • Также были разработаны кирпичные плитки или кирпичные плиты, которые придают внешний вид кирпичной кладки, но которые приклеиваются к обшивке или опираются на горизонтальные рельсы или листы.
  • В качестве альтернативы, каменные фасады могут быть сформированы путем поддержки кирпичных панелей или панелей из натурального камня «ручной сборки» из сборных железобетонных панелей высотой в этаж.

Способ крепления кирпичной кладки к стальным каркасам

[вверх] Несущие системы из нержавеющей стали

Опорные уголки из нержавеющей стали можно использовать для поддержки кирпичной кладки на уровне пола. Ключевыми параметрами конструкции являются высота стены и эксцентриситет кирпичной кладки от несущей конструкции. Уголки из нержавеющей стали обычно имеют толщину 10 мм, чтобы их можно было разместить в горизонтальных рядах кирпича, и их положение регулируется с учетом геометрических отклонений в уровне прохождения путем прикрепления к опорным кронштейнам из нержавеющей стали.

Могут использоваться две стандартные системы поддержки скоб из нержавеющей стали:

  • Соединение со стальными краевыми балками, которые обычно выполняются с помощью стальных пластин, приваренных к концам полок балок, к которым прикреплены опорные кронштейны. Эти пластины прикрепляются к длине от 200 до 300 мм и позволяют прикреплять к ним кронштейны через каждые 400 или 600 мм. Пример такого типа деталей показан на рисунке ниже.
  • Соединение с кромкой плиты, как правило, с помощью предварительно сформированной стальной кромки плиты перекрытия, которая имеет горизонтальные прорези типа «ласточкин хвост», в которые помещаются соединительные болты.Эта форма крепления применяется на каждом этаже, поскольку она не способна выдерживать такие тяжелые нагрузки, как указанная выше система. Пример такого типа деталей показан на рисунке ниже.
  • Стандартные опорные системы для кронштейнов из нержавеющей стали
  • Система поддержки кирпичной кладки на стальной краевой балке.
    (Изображение любезно предоставлено Хальфеном Деха)

  • Система поддержки кирпичной кладки на краю плиты в композитной стальной каркасной конструкции.
    (Изображение любезно предоставлено Хальфеном Деха)

Эксцентриситет кирпичной кладки от опоры важен, потому что он определяет изгибающий эффект в точках крепления. Эксцентриситет также зависит от толщины изоляции в полости между кирпичной кладкой и внутренней стеной из легкой стали. Это максимальное значение составляет от 120 до 150 мм в зависимости от высоты стены. Кирпичная кладка с боков поддерживается стеновыми анкерами, которые прикреплены к стенам заполнения с плотностью около 4.4 стяжки на м 2 ; площади фасада.

[вверх] Системы кирпичных плит



Кирпичная кладка верхних этажей здания.
(Изображение предоставлено Unite Modular Solutions)

Современная кирпичная кладка может быть изготовлена ​​в виде кирпичных накладок, которые крепятся к несущему стальному листу или композитной панели. Преимущество этой системы в том, что она легкая и может быть быстро установлена, поскольку раствор не обязательно.Кирпичные плиты также можно укладывать вертикально, создавая ленточные окна или окна необычной формы для архитектурного эффекта. Примеры показаны на фотографии ниже.

В этой системе кирпичные плиты не считаются атмосферостойкими, поэтому материал основы обеспечивает устойчивость к ветру и погодным условиям. Композитные (или многослойные) панели обеспечивают отличные структурные и термические характеристики для использования в качестве системы основы.



Использование кирпича проскальзывает прикреплены к системе стальной подложки
(Изображение предоставлено Kingspan панелей и профилей)

[наверх] Опора из многоэтажных сборных железобетонных панелей

Кирпичные фасады также формируются путем опирания кирпичных или натуральных каменных панелей из сборных железобетонных панелей высотой в этаж. Используются опорные кронштейны и стопорные штифты из нержавеющей стали. Толщина камня, установленного вручную, варьируется от 20 мм до 70 мм в зависимости от ветровой нагрузки, прочности камня на растяжение и расстояния между креплениями.

Непрерывные участки облицовки кирпичной кладкой имеют естественную низкую воздухопроницаемость, поэтому обычно воздухопроницаемость контролируется хорошей детализацией на стыках с окнами и дверями и других проходов через стену для строительных услуг. Солнечное излучение, уровни освещенности и виды из окна сбалансированы путем выбора подходящего типа, размера и расположения окон с подходящим затенением.

  • Облицовка из натурального камня и крепление из нержавеющей стали

[вверх] Сохранение фасада при ремонте здания



Существующая кирпичная кладка, поддерживаемая временной стальной конструкцией

Во многих проектах реконструкции зданий существующий кирпичный или каменный фасад сохраняется и временно поддерживается стальной конструкцией, в то время как остальная часть здания сносится. За существующим фасадом возводится новая стальная постоянная конструкция, которая затем интегрируется в новое здание. Таким образом, внешний вид здания не изменился, но его функциональное использование значительно улучшилось. Ниже показан хороший пример поддержки существующего кирпичного фасада внешней временной стальной конструкцией. Каркас на уровне земли обеспечивает доступ пешеходов.

[вверх] Фасады из стали и стекла




Сталь и стекло являются синергетическими материалами и часто используются для изготовления фасадов и крыш многоэтажных домов.Стеклянные панели обычно поддерживаются отдельными вертикальными стальными элементами к основному каркасу здания, который может быть внутренним или внешним по отношению к зданию. Профили из нержавеющей стали и полые стальные профили часто используются в сочетании со стеклом.

Крепление застекленных фасадных систем к стальным каркасам

[вверх] Характеристики здания



Защита от солнца с помощью фотоэлектрических элементов, прикрепленных к системе навесных стен

Система застекленных стен предназначена для обеспечения необходимых функций водонепроницаемости, естественного освещения и затенения, а также теплоизоляции. Поэтому силиконовые соединения между панелями остекления очень важны для этих функций.

Основной проблемой при проектировании систем остекления является предотвращение высокого солнечного излучения, особенно на южных фасадах, а также потери тепла из-за относительно высокого коэффициента теплопередачи двойных или даже тройных стеклопакетов, что увеличивает потери тепла. . Современная система двойных стеклопакетов, заполненных аргоном (в сочетании со стеклом с низким коэффициентом излучения), имеет коэффициент теплопередачи от 1,6 до 1,8 Вт / м 2 K, и он может уменьшиться до 0.От 8 до 0,9 Вт / м 2 K для высококачественных систем тройного остекления.

Большие панели остекления обычно поддерживаются вертикальными стойками или, в некоторых случаях, стеклянными ребрами. Стекло предназначено для размещения движения своей системы поддержки из-за ветра и других сил, действующих на него. Типичные пределы прогиба при расчетных ветровых нагрузках определены Институтом инженеров-строителей [3]

Стеклянные элементы также могут быть объединены с решетками и приклеенными фотоэлектрическими панелями, как показано.

[вверх] Двустенные фасадные системы


Обратите внимание на лестницы доступа внутри полости

Двухслойные фасады возникли в Северной Европе и состоят из двух стеклянных стен, разделенных полостью на южных фасадах, и используются для снижения энергопотребления здания. Затеняющие устройства обычно устанавливаются в полости и, в зависимости от ее ширины, в проходах для доступа и очистки.Этот тип фасада имеет множество вариаций по устройству. Варианты относятся к:

  • ширина полости;
  • тип остекления (одинарное / изоляционное) для внутренней или внешней обшивки;
  • разделение полости по горизонтали и вертикали;
  • естественная или механическая вентиляция полости;
  • интеграция внутриквартирной вентиляции со зданиями;
  • использование открывающихся окон в полость.


Две оболочки образуют зону теплового буфера, а пассивные солнечные лучи в полости сокращают потери тепла зимой. Если внутренняя вентиляция интегрирована с оборудованием здания, воздух, нагретый солнцем, может поступать в здание, обеспечивая хорошую естественную вентиляцию и снижая тепловую нагрузку. Летом нагретый воздух в камере выводится наружу, отводя тепло от здания и уменьшая охлаждающую нагрузку. Дизайн двустенного фасада должен быть интегрирован с дизайном инженерных сетей, чтобы быть наиболее эффективным.


Система двойного фасадного стального остекления, используемая в многоэтажном офисном здании со стальным каркасом, 1 Angel Square, Manchester
(Изображение любезно предоставлено Severfield (NI) Ltd.)
[вверх] Солнцезащитные системы

Солнечное затенение с использованием выступающей крыши с внешними трубчатыми колоннами, здание Heelis, Суиндон
(Изображение любезно предоставлено Simon Doling / Feilden Clegg Bradley Architects. Copyright Simon Doling / Feilden Clegg Bradley Architects)

Существует множество систем защиты от солнца, которые можно использовать и встраивать в фасад здания. Есть:

  • Горизонтальные стальные элементы овальной формы, которые простираются по горизонтали между внешними колоннами, а их размер и расстояние предназначены для уменьшения интенсивности солнечного излучения.
  • Выступающая крыша или навес, часто поддерживаемый внешней стальной конструкцией, как показано.
  • Застекленные или металлические решетки.
  • Металлические перфорированные экраны, пропускающие естественный свет, но при этом обеспечивающие высокую степень затемнения.

[вверх] Системы поддержки остекления

Основная статья: Остекленные фасады и крыши на стальных опорах

Современные системы поддержки остекления основаны на прикреплении к 2 или 4 отдельным стеклянным панелям с помощью кронштейнов из нержавеющей стали, также известных как «пауки» из-за их нескольких ножек.Крепления к стеклянным панелям обычно выполняются скобами из нержавеющей стали с неопреновыми прокладками через стекло, как показано ниже. Эти насадки обеспечивают шарнирное соединение из-за тепловых и структурных движений, так что местные напряжения на стекле сводятся к минимуму.

Опорные конструкции остекления могут быть различной формы:

  • Внешние или внутренние трубчатые колонны с возможностью наклона
  • Горизонтальные трубчатые или решетчатые элементы, расположенные между широко расположенными колоннами.
  • Системы кабельных стяжек, как показано ниже, с использованием внешних муфт, кронштейнов и распорок из нержавеющей стали.
  • Опорная система с соединителями из нержавеющей стали
  • Corning Musem of Art, Корнинг, Нью-Йорк
    (изображения любезно предоставлены TMR Consulting)


Манчестерский центр правосудия, показанный ниже, является хорошим примером вертикальной и горизонтальной поддержки с помощью внутренней трубчатой ​​стальной конструкции для полностью застекленного фасада на 8-ми этажах. Системы кабельных стяжек могут быть внешними или внутренними, и в них используются кабели для противодействия силам натяжения из-за воздействия ветра на фасад и трубчатые секции для сопротивления сжатию. Для минимального визуального воздействия трубы должны быть небольшого диаметра.


Совместное использование застекленной фасадной системы и погодоустойчивой стали в Центре правосудия в Манчестере

[вверху] Сталь атриумов и навесов

Основная статья: Остекленные фасады и крыши на стальных опорах


Использование изогнутых трубчатых стальных конструкций для поддержки крыши атриума

Крыши атриумов и входы в объекты часто поддерживаются открытыми стальными конструкциями, детализированными для визуального возбуждения.Структурные полые профили часто используются для формирования элементов из-за их чистого внешнего вида. Кроме того, проволока из нержавеющей стали используется для минимизации проникновения в конструкцию.

  • Вход для объектов


Остекление с точечной фиксацией на натяжных тросах

Застекленные входы часто делают максимально прозрачными, чтобы обеспечить визуальную связь между внутренней и внешней частью здания.Для увеличения прозрачности можно использовать остекление с точечным креплением или стеклянные ребра.



Застекленный атриум

Застекленные крыши атриумов пропускают свет вглубь здания, что позволяет использовать большие площади здания при уменьшении внешнего периметра. Атрии также используются для обеспечения естественной вентиляции за счет открытия вентиляционных отверстий в крыше. Теплый воздух, поднимающийся в атриуме и выходящий через вентиляционные отверстия, втягивает наружный воздух через открытые окна фасада. Атрии используются в офисах с глубокими планировками этажей, а также являются особенностью торговых центров, где торговые точки выходят на центральный атриум. Доступны различные системы поддержки остекления, включая стальные, алюминиевые или деревянные.

[вверху] Облицовка экрана от дождя



Использование композитных (сэндвич) панелей для поддержки плитки.
(Изображение любезно предоставлено Kingspan Panels and Profiles)

Система облицовки экрана от дождя обычно осушается и вентилируется и состоит из панелей с открытыми стыками, установленных на рельсах, с воздушным зазором позади.Направляющие поддерживаются кронштейнами от несущей стены, которая простирается от пола до пола. Несущая стена либо изолирована сама, либо поддерживает изоляцию, установленную на ее внешней стороне. В последнем случае можно использовать мембрану для защиты изоляции от влаги в воздушном зазоре.

Панели экрана от дождя изготавливаются из прочных материалов и выбираются архитектором для достижения желаемого визуального эффекта. Нержавеющая сталь, атмосферостойкая сталь, анодированный алюминий, стекло и терракота - все это материалы, которые можно использовать.Направляющие и кронштейны изготовлены из таких материалов, как нержавеющая сталь и алюминий. Несущая стена противостоит ветровым воздействиям и защищает от дождя и может состоять из стены-заполнителя, изготовленной из стальных профилей холодной штамповки, облицованных цементно-стружечными плитами, сборными или композитными панелями или блочной кладкой.

Открытые сочлененные системы защиты от дождя отводят большую часть дождевой воды с поверхности панелей от дождя. Открытые швы достаточно широки, чтобы обеспечить свободную вентиляцию воздушного зазора, и любая дождевая вода, проникающая в швы между панелями, может свободно стекать наружу.Не стекающая остаточная влага может свободно испаряться.


Оконные проемы необходимо тщательно промыть, чтобы вода стекала вокруг них. Несущая стенка герметична для контроля воздухопроницаемости. Усиление солнечного света, уровни освещенности и виды из окна уравновешиваются путем выбора соответствующих размеров окон и затенения.

[вверху] Облицовочные панели из погодоустойчивой стали

  • Broadcasting Place, Лидс


Дождевая вода, стекающая с поверхности зданий, облицованных погодоустойчивой сталью, окрашена оксидом железа в красно-коричневый цвет и оставляет пятна на земле по периметру здания.Этот эффект уменьшается с течением времени по мере погодных условий. Чтобы избежать пятен, можно добавить соответствующие детали вокруг здания. Один из использованных подходов состоит в том, чтобы включить гравийную полосу, которая обновлялась через некоторое время.

[вверх] Изолированные стеновые панели



Типовое сечение сквозного шва в сэндвич-панелях

Изолированные стеновые панели - это замковые композитные сэндвич-панели с металлической облицовкой или бетонные панели с изоляцией между внутренними и внешними бетонными элементами.Стальные утеплители часто используются в одноэтажных и малоэтажных промышленных зданиях.

Панели обычно проектируются для одностороннего перекрытия (вертикально или горизонтально) и изготавливаются с учетом обычно используемых расстояний между рамами без промежуточных опор. Доступны различные изоляционные материалы, такие как пенополиуретан (PUR), полиизоцианурат (PIR) и минеральное волокно с рядом изоляционных, огнестойких и других физических свойств. Изоляционные материалы следует выбирать с осторожностью, принимая во внимание все эксплуатационные и функциональные требования.. Доступны различные профили поверхности и цвета. Системы изолированных стеновых панелей имеют взаимоблокирующие соединения, которые включают в себя перекрытия и уплотняющие прокладки для предотвращения проникновения воды.

  • Изолированная панель с металлическим покрытием

  • Горизонтальные сэндвич-панели


Для горизонтально уложенных панелей вертикальные стыки на опорах представляют собой стыковые соединения с компрессионными прокладками и герметичными или закрытыми прокладками.

Изолированные стеновые панели являются запатентованным продуктом, и производитель предоставляет результаты испытаний, которые могут быть в виде таблиц зависимости от ветрового давления (или нагрузки) для панелей различной толщины, что позволяет разработчику выбрать подходящий тип панели и толщина.

[вверх] Изолированная штукатурка



Изолированная штукатурка, широко известная в Северной Америке как изоляция внешних стен (EWI), используется в Великобритании более 30 лет.С 2000 года он все чаще используется для удовлетворения спроса на легкие, энергоэффективные и интересные с архитектурной точки зрения фасады. Этим материалом часто облицовываются общежития и другие жилые и многофункциональные здания.

Жесткая изоляционная плита наносится на несущий каркас и покрывается полимерно-модифицированной штукатуркой, которая может быть на основе цемента или акрила и армирована волокном. Легкие стальные каркасные системы, изготовленные из холодногнутых профилей, все чаще используются в качестве несущей конструкции.Дополнительная изоляция может быть размещена по глубине каркаса. Раннее частичное закрытие здания достигается за счет крепления цементно-стружечной плиты к внешней поверхности системы легкого стального каркаса перед установкой изоляции.



Изолированная штукатурка на студенческих общежитиях

Системы штукатурки образуют герметичный барьер и отводят воду от своей внешней поверхности. Они могут быть спроектированы с полостью или без нее в зависимости от степени воздействия на здание.Должны быть сделаны соответствующие условия для дренирования полости. Требуются соответствующие подробные оклады и уплотнения в местах прохождения окон и дверей. Дальнейшие указания приведены в SCI P343.

[вверху] Интерфейсы

Основная статья: Фасадные опоры и структурные перемещения

Интерфейсы между стальными каркасами и системами облицовки могут иметь следующие формы:

  • Системы поддержки кирпичной кладки с помощью уголков и кронштейнов из нержавеющей стали.
  • Крепление к системам навесных стен для вертикальной и боковой поддержки конструкцией или краем плиты перекрытия
  • Крепление стальных полых профилей и тросов в системах остекления
  • Выступы для жалюзи или навесов и т. Д.
  • Опора для внешних стальных конструкций
  • Опора для атриума или стальные конструкции.


Эти детали интерфейса разработаны с учетом:

  • Силы в вертикальном и горизонтальном направлениях, часто сочетающиеся с эффектами изгиба при использовании в жалюзи и т. Д.
  • Учет относительного движения с опорной конструкцией
  • Припуск на монтажные допуски при выравнивании фасада.

[вверху] Детали опоры для навесных стен

Стойки навесных стен обычно подвешиваются сверху за краями плит перекрытия.Кронштейны облицовки обычно крепятся к плите перекрытия и рассчитаны на то, чтобы выдерживать как вертикальные, так и горизонтальные нагрузки от собственного веса облицовки и воздействия ветра соответственно. Кронштейны выступают за край пола, выдерживают вес облицовки при изгибе и должны иметь соответствующий размер. Крепежные приспособления должны быть регулируемыми, чтобы панели навесных стен могли быть правильно выровнены во время установки. Крепления между кронштейнами и стойками предназначены для точной вертикальной регулировки.

Нижние концы стоек часто вставляются в нижние стойки для передачи горизонтальных сил, но допускают вертикальное перемещение.

[вверх] Наружные стальные конструкции

Внешняя стальная конструкция может быть спроектирована как часть основной конструкции или для поддержки навесов или распорок. Часто внешние стальные конструкции могут быть спроектированы как незащищенные от огня, учитывая интенсивность и направление потенциального пожарного шлейфа, исходящего от фасада. Кроме того, внешние стальные конструкции спроектированы как часть архитектурной концепции, как показано ниже на Биржевой площади, которая пересекает железнодорожные пути до вокзала Ливерпуля. В этом проекте балки выступали за линию фасада и, таким образом, проникали в фасад.

Такие элементы, проходящие через оболочку или фасад, перекрывают изоляцию и создают потенциальный путь для проникновения влаги внутрь здания. Одним из последствий перекрытия изоляции являются местные тепловые потери в местах проникновения изоляции. Еще одним следствием является то, что в холодную погоду внутри здания происходит конденсация на холодных поверхностях элементов, которые сообщаются с внешней стороной.Это может привести к появлению видимых пятен и насыщению изоляции с последующим ухудшением ее характеристик.

Проблемы с тепловыми характеристиками и конденсацией можно избежать, если в проникающих элементах сделать соответствующие термические разрывы, чтобы поддерживать их температуру внутри здания выше точки росы. Дальнейшие указания приведены в SCI P380.

Если силы в элементах слишком велики для теплового разрыва (например, из-за слишком гибкости и непрочности изоляционных материалов) проникающий элемент изолируется на достаточной длине внутри здания, чтобы не происходило конденсации.

По этой причине в проекте Биржевой площади, показанном ниже, балки в зоне перекрытия были изолированы на длине около 1,5 м с внутренней стороны здания.

[вверх] Жалюзи и навесы

Жалюзи и навесы обычно прикрепляются к основной стальной конструкции. Чтобы избежать образования мостиков холода через стальные элементы, проходящие через изоляцию, обычно используются упомянутые выше специальные детали термического разрыва, как показано ниже.

Навесы часто сильно остеклены, как показано ниже, и могут поддерживаться отдельной конструкцией или подвешиваться к внутренней конструкции.Изогнутые стальные элементы (особенно полые секции) часто используются в навесах для визуального эффекта.

  • Детали стыка из стали
  • Внешние стальные конструкции, используемые на Exchange Square, Broadgate, London

  • Точки крепления наружных козырьков с помощью болтовых деталей с терморазрывом

  • Использование стеклянного навеса, поддерживаемого изогнутой стальной конструкцией

[наверх] Каталожные номера

[вверх] Ресурсы

[вверху] См. Также

Правила монтажа вентилируемых фасадов

Вентилируемые фасады: кладка стены

Установите плиты плотно к кирпичной стене.Используйте один слой PAROC WPS 1n или несколько слоев с PAROC eXtra и PAROC WPS 3n.

Установите изоляцию PAROC WPS 1n в стыковые соединения с помощью механических креплений. Крепеж подбирайте по характеристикам массивной стены. Крепеж следует устанавливать при кладке кирпича или одновременно с плитами PAROC WPS 1n.

При установке крепежа с помощью плиты PAROC WPS 1n просверлите отверстие диаметром 6 мм и глубиной 35-40 мм в плите до кирпичной стены. Вставьте стяжку из нержавеющей стали в отверстие и прикрепите анкер к стене с помощью пробойника.Прижмите шайбу к связке, чтобы плита PAROC WPS 1n хорошо прилегала к конструкции. Обычно требуется четыре крепежа. Углы и пространства вокруг окон и дверей требуют большего количества креплений.

Когда изоляция выполняется в несколько слоев с помощью PAROC eXtra и PAROC WPS 3n, вдавите плиты PAROC eXtra через кирпичную кладку, установленную во время кладки кирпича. Сделайте небольшой надрез на облицовке PAROC WPS 3n, чтобы обеспечить соединение кирпича через облицовку и упростить установку плиты PAROC WPS 3n.Прижать анкерные шайбы к клею, чтобы прочно прикрепить изоляцию к кладке.

Для обеспечения герметичности внешних углов используйте широкую угловую ленту PAROC XST 021. Заклейте швы плит лентой PAROC XST 020.

Стены из деревянного каркаса

(+ внутренняя шпилька 50 мм, ветрозащитная плита)

Чтобы изоляция заполнила все пространство, разрежьте плиты PAROC eXtra на 2–5 мм лишней ширины.

Установите плиты PAROC eXtra между деревянными каркасами. Используйте целые плиты и аккуратно установите края.Закройте стыки вокруг окон и дверей герметизирующей лентой PAROC XSI 006. Используйте лезвие режущего ножа, чтобы убедиться, что установка заполняет всю деревянную раму.

Примечание: Если плиты PAROC eXtra устанавливаются после ветрозащитных плит (например, PAROC WAS 25, PAROC WPS 3), существует риск скругления углов / краев, что приводит к тепловым потерям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
