Содержание

разновидности, технология производства, преимущества и недостатки

Завод металлических конструкций «Спецпрокат» производит и реализует фасадные металлические кассеты. Большой выбор цветовых решений и декоративно-защитных покрытий позволяет подобрать решение для любого объекта. Сертификаты соответствия подтверждают качество изготовления и гарантируют продолжительный срок службы. Рассмотрим технологию производства, разновидности, а также преимущества и недостатки фасадных металлокассет.

Отличительные особенности и технология производства

Фасадная металлокассета представляет собой формованный оцинкованный лист с антикоррозийным покрытием на полимерной основе. Данный облицовочный материал изготавливают по специальной технологии, которая включает в себя следующие этапы производства:

•Разделку листовой оцинкованной стали

•Формование заготовки;

•Нанесение защитно-декоративного покрытия;

•Упаковку готовой продукции.

На современных производственных линиях используют оборудование с числовым программным управлением (ЧПУ), которое гарантирует абсолютную точность размеров и полную повторяемость изделий.

Область применения

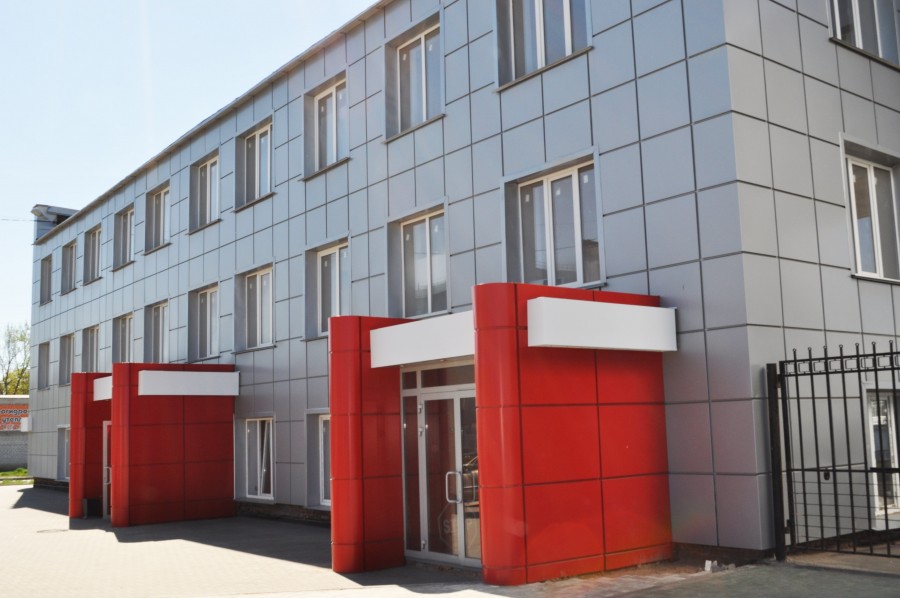

Металлические кассеты используют для устройства вентилируемых фасадов строящихся и реконструируемых зданий и сооружений жилого, общественного и промышленного назначения. Наибольшей популярностью пользуются ячейки квадратной и прямоугольных форм. Применение современных технологий производства позволяют изготавливать кассеты различных форм и размеров, что позволяет реализовать практически любую архитектурную идею. При использовании металлокассет фасад составляется из отдельных ячеек, что придает зданию выразительный и эффектный внешний вид.

В современном строительстве металлокассеты используют для устройства вентилируемых фасадов на различных объектах, включая:

•Офисные здания;

•Бизнес центры;

•Торговые комплексы;

•Спортивные объекты;

•Производственные цеха;

•Административные здания;

•Многоквартирные дома.

Разновидности

Стальные фасадные металлокассеты делят на две категории, в зависимости от способа монтажа:

1. Открытого типа. Конструкция подобных кассет включает в себя отогнутые фланцы с технологическими отверстиями для установки крепежа. Монтаж осуществляется с помощью стальных заклепок. Металлокассеты открытого типа характеризуются удобством установки и простой замены отдельных элементов фасадных систем.

2.Закрытого типа. Конструкция подобных кассет включает в себя верхние и нижние замки. Монтаж фасадных систем осуществляется по направлению снизу вверх. Каждый последующий элемент закрывает места соединений предыдущего, в результате чего вся конструкция имеет однородную структуру. Верхний замок крепится непосредственно к подсистеме – несущему каркасу. Данная технология монтажа позволяет получить минимальные зазоры между облицовочными панелями, что придает фасаду привлекательный внешний вид.

Наряду со стальными листами, для производства фасадных кассет используют алюминий, медь, бронзу и композитные материалы. Благодаря механической прочности и доступной стоимости, конструкции из черных металлов надежно удерживают лидирующую позицию.

Преимущества и недостатки

Популярность фасадных металлокассет обусловлена следующими преимуществами:

•Устойчивостью к атмосферным факторам и перепадам температур;

•Возможностью монтажа в любое время года, независимо от условий окружающей среды;

•Высокими эксплуатационными характеристиками и продолжительным сроком службы;

•Незначительным весом конструкции и доступной стоимостью, по сравнению с аналогичными материалами;

•Многообразием вариантов исполнения и возможностью реализации нестандартных проектов.

К недостаткам металлокассет относят сложности с монтажом фасадных систем на криволинейных поверхностях и низкую несущую способность – на подобные конструкции запрещено устанавливать вывески, указатели и наружную рекламу. Завод металлических конструкций «Спецпрокат» реализует металлокассеты открытого и закрытого типа. Чтобы подробнее ознакомится с типоразмерами, а также выбором защитных покрытий и декоративных фактур, перейдите в соответствующий раздел сайта.

Поделиться статьей:

Фасадные кассеты – Rotvek

Фасадные кассеты открытого типа

Экстерьеру торговых, развлекательных, образовательных, производственных и других объектов придается большое значение. Устройство вентилируемых фасадов открытого типа – это современный способ облицовки задний, обладающий неоспоримыми преимуществами по сравнению с другими аналогами. Фасадные системы открытого типа отличает простота монтажа, устойчивость к погодным условиям и возможность установки на фасадах любой сложности.

Мы производим фасадные системы из оцинкованной тонколистной стали, толщина которой варьируется от 0,7 мм до 1, 5 мм в различных типоразмерах. Фасадные системы открытого типа обладают высокими эксплуатационными характеристиками. Отличительная особенность данного типа системы в том, что крепежный комплект остается видимым на фасаде. Для придания эстетически привлекательного вида фасаду крепеж окрашивается в цвет кассет.

L1 – Высота фасадной кассеты с учетом видимого крепежа

L2 – Высота поверхности фасадной кассеты

L3 – Длина между крепежными отверстиями

Фасадные кассеты закрытого типа

Фасадные кассеты закрытого типа отличает способ монтажа – каждая кассета комплектуется крепежными элементами, также предусмотрена возможность регулирования вертикального шва между рядом смонтированными кассетами. Монтаж такого типа кассет осуществляется снизу вверх, каждый последующий ряд крепится к замкам изделий нижнего ряда, тем самым образую единое полотно облицовки, смотрятся очень эстетично, долговечны в своей эксплуатации.

Отличительной особенностью фасадной системы закрытого типа является то, что крепежные элементы и стыки между рядами кассет незаметны. Такая особенность также повышает влагостойкость крепления системы. Фасадные системы отличаются повышенной пожаробезопасностью и коррозионной стойкостью.

Данный тип фасадных кассет производится из нескольких видов стали или алюминиевого сплава в различных типоразмерах, а также по индивидуальному запросу.

L1 – Высота фасадной кассеты с учетом крепежа

L2 – Высота поверхности фасадной кассеты

B1 – Ширина горизонтального стыка

B2 – Ширина между крепежными отверстиями

B3 – Ширина поверхности фасадной кассеты

Комплектующие

Все комплектующие компоненты для вентилируемых фасадов всегда в наличии на складе

Контроль качества

От поставки сырья до выпуска готовой продукции. На всех этапах производства. Полное соответствие техническим условиям

Доставка

Осуществляем доставку продукции по всей России. Имеем собственный парк грузовых автомобилей

Сертификация

Имеем сертификат соответствия на всю производимую продукцию нашей компанией

Крепежный компонент

Главной задачей при монтаже вентилируемого фасада является строгое соблюдение технологии и гармоничное соединение системы с геометрией здания. При облицовке фасада здания металлокассеты крепятся разными способами, и подразумевают в каждом случае различное количество и набор крепежных элементов.

Крепежный кляммер

Крепежный кляммер – это прочное и надежное метизное изделие, выдерживающее большие нагрузки. Использование крепежного кляммера очень упрощает процесс монтажа системы, установка фасадных кассет производится быстрее, а процесс эксплуатации системы облегчается. Для установки фасадных кассет используются три типа кляммеров в зависимости от выполнения монтажа. Кляммеры бывают стартовые, рядовые и концевые в зависимости от этапа монтажа конструкции.

Крепежный кронштейн и профиль

Для устройства фасадной системы используются крепежные кронштейны и профили различного типа: Г-образный профиль, применяющийся для устройства обрешетки и в качестве направляющих компонентов; П-образный профиль, используемый для обустройства конструкции; Z-образный профиль и С-образный профиль, используемый в сложных облицовочных системах. Система профилей крепится к стене крепежными кронштейнами. После устройства каркаса профилей устанавливаются фасадные кассеты. Для обеспечения долговечности фасадной системы необходимо правильно подбирать тип и количество профиля, а также проводить качественный монтаж.

Порошковая окраска фасадных кассет

Окраска любым цветом по каталогу RAL.

Оставить заявку

Порошковая окраска металлокассет и компонентов вентилируемых фасадов

Одной из специализацией нашего производства является покраска элементов фасадных систем любым цветом по каталогу RAL. Профессиональное оборудование помогает нам производить работы по покраске на высоком уровне, что увеличивает срок эксплуатации системы, ее износостойкость и многие друге качественные характеристики. Окраска фасадных кассет защищает поверхность от агрессивного воздействия окружающей среды и различного вида внешних нагрузок на систему.

Порошковая окраска является универсальным способом для придания фасаду эстетично привлекательного вида, а также созданию защитных функций металлокассеты для оптимальных эксплуатационных характеристик.

Эстетичность

Тонкий слой наносимой краски, благодаря чему сохраняется безупречный внешний вид фасада

Контроль качества

Экологичность

Покрытие порошковой краски является экологически чистым производством и не содержит вредных соединений

Долговечность

Порошковая краска защищает изделия от воздействия окружающей среды, обладает высокой коррозионной стойкостью

Фасадные металлокассеты: размеры, монтаж, фото

В последние годы в отделке наружных стен все чаще применяется технология вентилируемого фасада. Этот прием вместе с утеплителем обеспечивает вентиляцию. Такие конструкции преображают внешний вид любого здания. Столкнувшись с целым комплексом проблем, с которыми сталкиваются такие конструкции. Система обеспечивает защиту от осадков и неблагоприятных факторов, утепляет и пароизолирует, а также защищает от шума. В качестве облицовочного материала для таких систем используются фасадные металлические кассеты, которые могут иметь различную конструкцию и размеры.

Описание и размеры металлических кассет

Вышеуказанным облицовочным материалом являются металлические листы с загнутыми краями. Они покрыты полимерными цветными красками, защищающими изделия от коррозионных процессов. Материал для производства:

Cink Steel;
латунь;
медь;
алюминий.

Анодированный алюминий чаще всего используется в натуральном виде, поэтому в изделиях его узнают по блестящей светло-серой серебристой поверхности. Однако подобные изделия покрывают и полимерными красками. Металлические кассеты производятся методом штамповки из листового металла, имеющего толщину в пределах от 0,7 до 1,2 мм. Листы окрашены по технологии порошкового напыления, что обеспечивает равномерную толщину слоя. Благодаря такому покрытию срок службы таких панелей многократно увеличивается.

Вместе с металлическими кассетами используются элементы рейки для крепления на фасад и крепежные элементы. Фасадные металлические кассеты могут иметь высоту в пределах от 280 до 1040 мм, при этом их длина равна показателю от 200 до 2500 мм. Для П-образных и угловых изделий минимальная длина составляет 200 мм, а сумма длин сторон не превышает 2500 мм.

Технология монтажа

Монтаж металлических кассет осуществляется в несколько этапов, первый из которых предполагает подготовку. Для этого со стен удаляются остатки старого покрытия. Важно удалить с поверхности все конструкции, а именно дверные коробки и оконные рамы. Если вы обнаружите серьезные дефекты, то от них нужно избавиться. Затем следует проверить стену на прочность. Ведь вес каркасной системы будет внушительным. Для этого фрагмент каркаса необходимо зафиксировать двумя дюбелями, предварительно приложив к нему нагрузку. На этот фрагмент можно повесить массивный элемент. Если нагрузки достаточно, то можно продолжать работу.

Пустотелый кирпич или пенобетон не могут обеспечить надежность крепления такой конструкции, поэтому их не применяют для отделки металлических кассет. Фасадные металлокассеты можно устанавливать на стену плотностью не менее 0,6 т/м ² . На втором этапе проводится разметка, затем закрепляются кронштейны и устанавливается утеплитель. Мастеру предстоит соорудить направляющий каркас, только после этого можно приступать к монтажу отделочного материала.

Установка кронштейнов и утеплителя

Перед монтажом фасадных металлокассет необходимо закрепить кронштейны, являющиеся элементами крепления, закрепленные на дюбеле. Они не должны попадать в швы между панелями или кирпичами, поскольку это снизит надежность каркасной системы и может спровоцировать разрушение кладки. Под кронштейны необходимо подложить прокладки из паронита, что будет гарантировать защиту от промерзания отдельных участков стен. Это снижает подверженность деформации рамы.

Металлокассеты фасадные, размеры которых позволяют рассчитать необходимое количество материала, обязательно предусматривают наличие в системе утеплителя. После установки кронштейнов на стену натягивается слой гидроизоляции, который укладывается внахлест и фиксируется кронштейнами. Далее идет слой утеплителя, который может быть минеральной ватой или пенополистиролом. Швы между листами утеплителя заполняются монтажной пеной. Крепить теплоизоляцию к стене можно дюбелями с широкими шляпками, но иногда используют и клей. На завершающем этапе поверх утеплителя настилается ветрозащитная пленка.

Создание направляющей рамы и сборка металлических кассет

Металлофасадные кассеты, монтаж которых Вы можете выполнить самостоятельно, устанавливается только после того, как будет готова направляющая рама. Обшивка начинается снизу. Для угловых частей дома следует использовать специальные металлические кассеты, применение которых позволяет исключить необходимость установки уголков. Важно учитывать, что этот декоративный материал может иметь закрытый или открытый тип крепления. Способ установки в обрешетку в этих двух случаях несколько различается.

Особенности крепления открытым типом выражаются в том, что каждое следующее изделие накладывается на предыдущее отогнутым краем и фиксируется заклепками или шурупами. Если вы решили использовать закрытый тип крепления, то следующую кассету следует соединить с нижележащей, задекорировав место крепления. Он должен быть закреплен винтами в верхней части. Монтаж в этом случае будет несколько сложнее, но конструкция получится более прочной и надежной.

Производители и стоимость

Металлофасадные кассеты, производство которых налажено в России, могут иметь различную стоимость. Например, производитель «Стафасад» предлагает продукцию, цена которой составляет 1150 рублей. Размер изделий составит 1160 х 720 мм. Другой производитель – Метсталь – предлагает свою продукцию по цене от 890 руб. За квадратный метр. В данном случае речь идет о металлических кассетах, толщина которых составляет 0,7 мм. Если толщина увеличивается до 1,2 мм, то цена за 1 м ² 1060 руб.

Вывод

Открытые металлические кассеты, размеры, расчет которых позволит определить, сколько изделий необходимо приобрести, могут быть изготовлены из разных материалов. Однако для определения количества листов необходимо предварительно рассчитать площадь отделываемой поверхности, а также площадь одного изделия для отделки. Ведь первое значение делится на второе, что позволяет нам понять, сколько товаров предстоит приобрести.
