Кровля металлочерепица технология монтажа: Технология монтажа металлочерепицы своими руками, инструкция по монтажу кровли из металлочерепицы.

Монтаж кровли из металлочерепицы технология

Крыша — это важная часть конструкции любого здания, выполняющая ограждающую, тепло и гидроизолирующую функцию. В настоящее время покрытие кровли из металлочерепицы является самым популярным и востребованным материалам, благодаря отличным функциональным и эксплуатационным характеристикам и доступной цене.

Чтобы крыша из металлочерепицы выполненная своими руками служила долгие годы, следует выполнить ряд подготовительных мероприятий.

Основные сведения о металлочерепице

Такой материал, как металлочерепица применяется для покатых крыш. На отечественном рынке это относительно новый вид материала, но он уже успел занять целую нишу в группе кровельных материалов благодаря умеренно низкой цене и удобстве монтажа. Изобретена металлочерепица была в Финляндии, стране, чей климат схож с климатическими условиями России.

Металлочерпица представляет собой мягкие листы металла с имитацией рисунка идеально уложенной черепицы. Работа с ними позволяет сократить количество стыков за счет увеличения размера листов кровельного материала.

Процесс изготовления металлочерепицы происходит методом штамповки или роликовой обработки из стали или алюминия.

Размеры листов лежат в диапазоне: длина 0,4 м – 8 м и ширина – 1 м, толщина 0,4-0,7 мм. Листы стали оцинковываются или покрываются слоем алюцинка, а затем они грунтуются, и покрывается гибким полимерным защитным, устойчивым к деформации цветным слоем, предохраняющим сталь от коррозии и обеспечивающим стойкость цвета. Наиболее распространёнными покрытиями являются матовый полиэфир, поливинилдифторид или пурал. Такие покрытия позволяют цвету не выгорать и обладают само очистительными свойствами, что позволяет кровле даже через несколько лет выглядеть также как и на момент монтажа.

Вес такой кровли очень низкий по сравнению с черепицей из натуральных материалов, что позволяет удешевить доставку и монтаж, нет необходимости в дополнительном дорогостоящем оборудовании, все необходимые детали для монтажа поставляются вместе с металлочерепицей. Крепятся листы специальными шурупами из антикоррозийных материалов без предварительного сверления отверстий и накладываются внахлест. Металлочерепицу можно настилать поверх старых древесных кровель, что послужит дополнительным изоляционным слоем.

Преимуществами этого вида кровельных материалов является то, что технологии производства металлочерепицы позволяют создавать высокопрочный материал, прекрасно выдерживающий высокую разницу температур и устойчивый к воздействию агрессивных сред в течение длительного времени. Что позволяет использовать его в любых климатических условиях.

Внешнее покрытие металлочерепицы может быть окрашено в любые цвета в зависимости от желаний заказчика и дизайна здания.

Металлочерепица относится к наиболее широко применяемым кровельным материалам. Бытует мнение, что кровли из этого материала очень шумные при попадании на них атмосферных осадков, таких как снег, град или дождь. На самом деле если монтаж кровли осуществлен грамотными специалистами, то такая кровля не доставит дискомфорт своим владельцам. Важным условием является необходимость укладки под металлочерепицу слоя гидроизоляционного материала.

Такой вид кровельных материалов пожаробезопасен, и вследствие достаточного не сложных условий монтажа позволяет сократить сроки постройки здания. Прекрасно подходит как для кирпичных зданий, так и для деревянных, каркасных, или построек из пенобетона.

Отдав предпочтение этому виду кровли, Вы станете счастливым обладателем красивой прочной надежной крыши, имеющей всегда отличный вид.

Подготовительные работы

По технологии производителя металлочерепицу рекомендуется монтировать на кровлю с уклоном не меньше 12-14 градусов.

Минимальный угол наклона крыши из металлочерепицы

Уклон кровли – важный параметр конструкции, который обозначает угол, образованный плоскостью перекрытий и кровельным скатом. Этот показатель выражается в процентах или градусах. Он вычисляется как результат деления высоты конька на половину ширины здания. Угол наклона ската зависит от технических и эксплуатационных свойств материала и регламентируется и инструкцией производителя.

На что влияет угол наклона кровли:

• Возможность применения того или иного вида кровельного покрытия.
• Конструкция, состав и сечение элементов стропильного каркаса.
• Способность крыши эффективно отводить осадки.
• Стоимость кровельный работ.
• Вес кровельного пирога.

[worning]Обратите внимание! Если уклон кровли из металлочерепицы увеличить с 22 градусов до 45 градусов, площадь ската станет больше на 20%, что отразится на стоимости материалов (финишного покрытия, гидроизоляции, утеплителя, древесины), а также на весе конструкции.[/worning]

Принимать решение об оптимальном угле наклона необходимо во время составления проекта, чтобы правильно определить нагрузку на фундамент.

Оптимальные значения

Крыши из металлочерепицы – относительно новое конструктивное решение, поэтому технология ее монтажа и эксплуатации нечетко регламентируется. Информацию о том, каким должен быть минимальный уклон крыши предоставляет производитель, так как этот показатель напрямую зависит от технических характеристик самого материала. Этот показатель рассчитывается в соответствии с толщиной, несущей способностью и способом укладки кровельного покрытия.

Минимальный угол наклона кровли из металлочерепицы, если длина ската 6 метров, должен быть не менее 14 градусов.

Допустимый уклон для крыши из металлочерепицы находится в пределах 14-45 градусов.
Оптимальный угол наклона, обеспечивающий эффективное отведение осадков при меньшей пощади скатов, должен быть 22 градуса.

[worning]Важно! Минимальный уклон крыши из металлочерепицы, который допускают производители, составляет 11 градусов. Некоторое марки материала можно укладывать, даже если крутизна скатов 10 градусов. Уменьшения этого показателя позволило добиться использование новых, более гладких полимеров и более прочной стали для производства кровельного покрытия.  [/worning]

Выбор уклона

Непрофессиональному строителю бывает сложно правильно выбрать минимальный угол наклона кровли из металлочерепицы. На этот показатель кроме требований СНиП и рекомендаций производителя влияют другие факторы, которые также необходимо учитывать.

При выборе крутизны ската учитывается:

• Снеговая нагрузка в регионе строительства. Чтобы оценить снеговую нагрузку на кровлю из металлочерепицы, из справочников берут среднегодовое количество осадков в зимний период. Чем больше снега выпадает в регионе, тем больше должен быть минимальный уклон крыши. В противном случае, снеговая масса будет скапливаться на поверхности скатов, создавая дополнительную весовую нагрузку, способную обрушить конструкцию.
• Ветровая нагрузка. Этот показатель также зависит от климатических условий в зоне, где ведется строительство. Если ветровая нагрузка интенсивная, то угол наклона крыши должен быть минимальный, чтобы снизить парусность скатов. Также в расчет принимается вероятность ветровых катаклизмов, ураганов, смерчей.

Учтите, что на выбор крутизны скатов зависит от конструкции кровли. Оптимальный угол наклона скатов односкатной крыши из металлочерепицы составляет 20-30 градусов, а двухскатной – 20-45 градусов.

Особенности крыш с маленьким уклоном

Минимальный рекомендованный угол наклона крыши из металлочерепицы составляет 14 градусов, однако опытные мастера могут качественно уложить этот вид кровельного материала, даже если крутизна скатов находится в пределах 10-14 градусов. Чтобы повысить надежность такой конструкции и снизить риск протечек, необходимо выполнить следующие мероприятия:

• Увеличить частоту реек обрешетки и уменьшить шаг между стропилами. Чтобы минимизировать риск обрушения кровли из-за интенсивной снеговой нагрузки, необходимо усилить стропильный каркас конструкции и смонтировать частую или сплошную обрешетку.
• Увеличить нахлесты. Производители рекомендуют при монтаже металлочерепицы делать горизонтальный нахлест 8 см, а вертикальный 10-15. Чтобы исключить вероятность протечки в конструкциях с пологими скатами, можно увеличить перекрытие на стыках листов.
• Изолировать стыки. Чтобы предотвратить проникновение талой и дождевой воды между стыками листов, можно обработать швы силиконовым герметиком, хотя эта мера имеет ограниченный срок действия.

Опытные мастера утверждают, что самый простой способ сделать крышу из металлопрофиля надежной – следовать рекомендациям производителей и четко соблюдать рекомендованный угол наклона.

Для монтажа кровли из металлочерепицы необходимо подготовить следующие инструменты:

• ножовку с небольшими зубьями для резки;
• рулетку;
• шуруповерт;
• молоток;
• маркер;
• длинную рейку.

Для резки листов можно также использовать ножницы по металлу, электрические ножницы, электрический лобзик или дисковую пилу. Категорически запрещено резать металлочерепицу болгаркой, так как под воздействием высокой температуры можно выжечь цинк и полимерное покрытие. В результате начнет процесс коррозии, приводящий к возникновению ржавчины и порче листов.

Обустройство обрешетки для надежной кровли

Обрешетка состоит из тщательно обработанных антисептиком досок 100х32 мм и деревянных брусков 50х50 мм (величины ориентировочные). К стропилам сверху гидроизоляции прибивают от конька к карнизу бруски, к которым горизонтально крепят доски обрешетки.

Первую от карниза доску обрешетки берут на 10 мм толще других, ориентировочно 100х50 мм. Расстояние от первой доски до центра второй доски равняется 300 мм или 350 мм (эта величина зависит от вида металлочерепицы). При расстоянии между стропилами свыше 1000 мм, для обрешетки приобретают более толстую доску.

Возле мансардных окон, вокруг дымоходов, в ендовах и т.п. обрешетку делают сплошной. По сторонам конька прибивают по две доски дополнительно. Торцевые планки приподнимают выше остальной обрешетки на высоту металлочерепицы.

Изоляция кровли

Перед тем как покрыть крышу металлочерепицей, необходимо провести изоляционные работы. При перепадах температурного режима на нижней поверхности листов будет образовываться конденсат. Кроме этого, поднимаются испарения из помещений дома, превращаясь в подкровельном пространстве в воду. Такая избыточная влажность приведет к намоканию утеплителя и снижению теплоизоляционных характеристик конструкции, промерзанию крыши, гниению обрешетки и стропил, появлению плесени и сырости, и, как следствие, порче отделки внутренних помещений.

Для избежания подобных явлений рекомендуется использовать утеплитель расчетной толщины, который необходимо защитить со стороны металлочерепицы при помощи гидроизоляционной и пароизоляционной пленки. Обязательно обустраивается естественная вентиляция, для устранения из подкровельного пространства влаги, чтобы воздух беспрепятственно имеет проход от карниза к коньку, для чего между гидроизоляцией и металлочерепицей при помощи обрешетки создается специальный вентиляционный зазор, размерами около 40 мм. В свесах кровельной конструкции оставлют щели около 50 мм, а в уплотнительном материале конька делают специальные отверстия.

Рулоны гидроизоляции раскатываются по стропилам горизонтально, с провисом около 20 мм начиная от карниза и с нахлестом 150 мм. Существует много видов современных подкровельных пленок, которые обладают некоторыми особенностями монтажа и фиксации.

Госле гидроизоляции проводятся теплозвукоизоляционные работы изнутри здания. Плиты или маты теплоизоляционного материала устанавливают между стропилами враспор.

Степлером закрепляют изнутри здания пароизоляционную пленку внахлест, которую герметично соединяют между собой специальной клейкой лентой.

Монтаж металлочерепицы

Монтаж кровли из черепицы – технологически процесс довольно сложный. Поэтому необходимо подойти к этому вопросу со всей серьёзностью и внимательностью, подготовиться и уточнить все вопросы заранее.

В настоящее время, когда в интернете присутствует большое множество видео по самостоятельному ремонту, – довольно легко своими руками сделать крышу из металлочерепицы. Цена вопроса небольшая. Конечно, металлочерепица – прочнейший материал, но стоит учесть, что работая с ней, необходимо соблюдать ряд правил.

Правила монтажа:

Первые шаги к качественной установке металлочерепицы нужно сделать еще на земле.
Процесс следующий:

• — распаковать листы и разложить отдельно для каждого ската;
• — работа с профнастилом осуществляется только в перчатках;
• — если лист нужно перенести, то взять его можно только за край, там где линия штамповки;
• — поднимать листы на кровлю можно только, используя направляющие из досок.

Основной размер, который определяет длину листов – это размер ската от конька до карниза с учетом свеса металлочерепицы с карниза кровельной конструкции (ориентировочно 40 мм). Если скат превышает 6 метров, листы разбиваются на несколько кусков, которые укладывают с нахлестом 150-200 мм. Листы большой длины образуют меньше стыков, но с ними работать неудобно.

После установки стропил выполняют контрольный обмер всех скатов крыши, для обнаружения возможных отклонений от проекта. Проверяется прямоугольность и плоскостность конструкции, измеряя диагонали скатов. Обнаруженные небольшие дефекты можно скрыть при помощи доборных элементов с торцов крыши. Если начинать укладку листов с левого торца конструкции, то монтаж последующего листа выполняют под волну предыдущего. Если укладка выполняется с правого торца, то следующий лист устанавливают на волну предыдущего.

Закрепляют первый лист с помощью самореза возле конька. Потом устанавливают второй лист, следя за тем, чтобы нижние края металлочерепицы составляли ровную линию.

Скрепляют нахлест 2-х листов по верху волны одним саморезом под самой нижней складкой. Если листы не стыкуются правильно, то нужно приподнять у второго листа верхний край и снизу вверх перемещаясь скреплять саморезами поперечную складку. Так выполняют скрепление первых 4 листов, выравнивая нижний край по карнизу, после чего металлочерепицу закрепляют на обрешетке. Саморезы крепят под поперечными складками по низу волны. На одни квадратный метр нужно около 8 саморезов.

[worning]Внимание! Традиционно слабые места кровли – это места примыканий покрытия к разным конструктивным элементам. К этой работе надо подходить внимательно и тщательно. Для герметичного примыкания металлочерепицы к стенам, печным трубам и вентиляционным выводам организуют специальный внутренний фартук. Для этого используют нижние планки примыкания. Поверх фартука монтируют листы металлочерепицы и верхние планки примыкания.[/worning]

Чтобы избежать повреждения металлочерепицы, передвигаться по ней следует в мягкой обуви, не ступая на гребни волны. После завершения работ по монтажу металлочерепицы приступают к монтажу водосточной системы.

Устройство и монтаж кровли из металлочерепицы

Крыша из металлочерепицы – оптимальный вариант для дома и по цене, и по степени прочности. Стальные листы кровли сравнительно несложно монтировать из-за широкого размерного ассортимента и лёгкого веса.

20 февраля 2023

Время чтения: 40 минут

Содержание

Виды металлочерепицыДругие варианты защитно-декоративных покрытийВиды профиляДостоинства и недостатки металлочерепицыКак рассчитать необходимый объём материалаПо количеству рядовПо количеству листовВальмовые крышиДоборные элементыТехнологическое устройство крыши из металлочерепицыОборудование обрешёткиМатериал обрешёткиОпределение шага обрешёткиСпецифика монтажаУстройство холодной кровлиУтеплённая кровля: особенности монтажаМонтаж кровельного материалаСтруктура кровельного «пирога»Пошаговый алгоритм действийНеобходимые инструментыСопутствующая продукция, применяемая при монтажеСтропильная конструкцияСоздание кровельного «пирога»Монтаж обрешёткиКарнизная конструкцияДетали конструктиваКрепление металлической кровлиДоборные опции и обустройство вентиляцииВ заключение

Виды металлочерепицы

В основе используется разный материал. Отличия есть и в защитных слоях. Обычно применяют два основных вида покрытий от разрушительных процессов – цинковый и алюминиево-цинковый слой.

Другие варианты защитно-декоративных покрытий

Металлочерепицу снаружи защищает покрытие, выполняющее двойную функцию – защиты металлической основы от ржавчины, улучшения привлекательности вида стройматериала. Выпускаются изделия с пятью видами покрытий:

Виды профиля

На качество укладки металлочерепицы влияет геометрические параметры, волнистость. С этим связан расчёт и способ монтажа обрешётки. При высокой ветровой нагрузке выбирают высокий изгиб волны с большой жёсткостью. В остальных случаях можно устанавливать металлочерепицу с низкой высотой волны.

Форм изгибов несколько: симметричные, асимметричные, округлые, спрямлённые.

• Монтеррей – профильный лист с округлой формой волны, с небольшой асимметрией. Выпускается семь разновидностей с отличающейся конфигурацией.
• Каскад представлен в ровных очертаниях, чёткой геометрии. У этого профиля невысокие волны. Он рассчитан на регионы средних ветровых и снеговых нагрузок.
• Андалусия – материал больше напоминает классический вид полукруглой черепицы. Симметричная форма с чётко обозначенной разницей перепадов высот. Конструкция профиля устроена так, чтобы место стыка приходилось на стенку волны. Это делает соединение почти незаметным. После монтажа крыша обретает вид монолитной бесшовной кровли.

Это покрытие из стальных профилированных листов, защищённых полимерным слоем. Декоративная функция покрытия – имитировать керамическую черепичную кладку.

Листы обычно производятся толщиной 0,5-0,6 мм. Иногда используют тонкое покрытие 0,35-0,45 мм, но такой материал служит недолго. Толщина 0,7-0,8 мм бывает у листов элитной категории покрытий.

Плюсы металлочерепичных листов

• Лёгкий вес около 4-6 кг, в соответствии с толщиной.
• Простота монтажа. Главное условие – качественно выполненная стропильная система с обрешёткой для укладки листов.
• Устойчивость к коррозии, благодаря цинковому и полимерному покрытию, обеспечивающему защитные свойства от появления ржавчины.
• Значительная жёсткость и устойчивость к большим нагрузкам из-за волнистой фактуры профильного листа.
• Доступность доборных деталей.
• Средняя продолжительность службы кровли – от 20 лет и более, в зависимости от толщины металла и состава полимерного слоя.

Как рассчитать необходимый объём материала

При расчёте требуемого количества металлочерепицы нужно определить, какой тип профильных листов будет подходящим по размерам материалом. Также понадобятся размеры поверхностей скатов крыши.

Узнать стоимость дома со спецпредложением по акции

Еще не рассчитали стоимость дома по вашим параметрам?

По количеству рядов

Можно приобрести нужное количество материала, покрывающего скаты цельными листами. В этом варианте у металлочерепичной кровли нет горизонтально расположенных стыков, что означает сведение к минимуму вероятности протечек.

• Достоинства – мало остаётся обрезков и экономно расходуется материал.
• Недостатки – требуется доставка, подъём крупногабаритных листов на крышу, длинные панели неудобно укладывать.

Если выбраны листы стандартного размера, то можно рассчитать количество по высоте кровельных скатов, разделённой на рабочую длину листового материала. Цифра берётся с округлением в сторону увеличения. Полезную длину получают при вычитании величины горизонталей перекрытия – 10-20 см.

На пологом скате перехлёстов нужно делать больше, чтобы избегать попадания осадков под кровлю. На крыше, где угол наклона составляет не более 12°, укладку одного листа нужно делать с перекрытием его другим слоем на 20 см. У крыш с наклоном от 12° до 30° расстояния нахлеста – 15-20 см, остроугольные кровли более 30° – 10-15 см. Расстояние нахлеста вычитают от общего показателя длины листа, в результате получают полезную (рабочую) длину.

По количеству листов

Длина ската делится на полезную ширину листа. Эту величину указывают в технической документации к кровельному материалу (обычно 1,1 м). Результат вычисления надо округлить в большей мере, получится итог подсчёта количества листов в рядах.

Вальмовые крыши

У кровли такого типа треугольные или трапециевидные скаты. При расчёте нужно подбирать длину листов, чтобы уменьшить обрезанные отходы.

Подбором по высоте учитывается расход материала в остатки не более, чем половины листа. Арифметическим действием это рассчитать трудно – получается результат с большой погрешностью отходов более 20-25%. Точные цифры получаются с помощью калькуляции в специальных программах. Такую услугу могут оказать продавцы и производители материала.

Доборные элементы

Сложная конфигурация крыши влечёт за собой доработку доборами, оформляющими коньковую часть, края свесов, скаты, проходы труб, ендовы (места примыкания скатов). На простую двускатную кровлю понадобится набор коньковых деталей, заглушек, карнизных и фронтонных планок.

Сосчитать их просто: замеряется длина поверхности, разделяется на полезную длину добора. На практике высчитана стандартная длина в 1,9 м при общей длине 2 м. Итоговую цифру округляют на увеличение.

Технологическое устройство крыши из металлочерепицы

Крыши делятся на два типа обустройства: холодный и утеплённый. Конструктивное исполнение почти одинаковое, разница в монтаже тепло- и пароизоляции на утеплённую кровлю.

• У холодного типа крыши естественная вентиляция в подкровельном пространстве, исключается возможность скопления конденсата при разнице температуры. Такая технология кровли с металлочерепицей предусматривает лишь укладку гидроизоляции.
• Для тёплого типа крыши формируют многослойную кровлю. Обычно делают на отапливаемых мансардных этажах с обязательным использованием пароизоляционного материала.

Оборудование обрешётки

У металлочерепицы высокая жёсткость, для неё сооружается разреженная обрешётка – планки набивают параллельно свесу кровли.

Материал обрешётки

Для обрешётки кровли простой конструкции с металлочерепицей применяют дюймовую обрезную доску. При сложной форме, в местностях с серьёзными нагрузками ветров и снега используется доска толщиной 32 мм или бруски 50×50 мм. Из бруса делают обрешётку в случае с большим расстоянием шага стропил, больше 80 см.

Определение шага обрешётки

Профиль выпускается разных размеров. Для каждого рассчитывается своё расстояние шага крепления деталей обрешётки. Его определяют измерением приобретённого материала. Также об этом производитель пишет в сопровождающей инструкции кровельного материала. У профиля самый надёжный участок – под возвышенностью волны в углублении. В это место заворачивают саморезы. Обрешётка выполняется так, чтобы середина бруска проходила в этом месте.

• Стартовая планка по свесу толще других, потому что к изначальной толщине прибавляется высота возвышения волны профиля. Также эту деталь делают шире остальных – на неё крепится капельник.
• Вторую планку набивают, вопреки стандартам, по укороченному шагу, чтобы дальше попасть в волну.
• Нестандартно устанавливается последняя планка у конька. Это делается по фактическому расположению, как и высота планки. Достаточная вентиляция чердачного пространства около конька происходит от воздухообмена из больших щелей, поэтому обрешётку и кровельный материал не стыкуют между собой.



Специфика монтажа

• При правильном хранении в штабелях происходит проветривание через проложенные бруски.
• Чтобы нарезать металл, понадобится лобзик или ножницы по металлу. От болгарки материал перегревается, с поверхности улетучивается цинковая плёнка, на срезах металла образуется ржавчина.
• Монтаж листов начинается в нижнем правом углу.
• Кровельщики во время укладки могут ходить только по нижней части волны.

При устройстве кровли возможно сделать холодный или утеплённый чердак. От этого будет зависеть последовательность работ. Обустройство утеплённого чердака подразумевает укладку двух слоёв: утеплителя и пароизоляционной мембраны изнутри помещения.

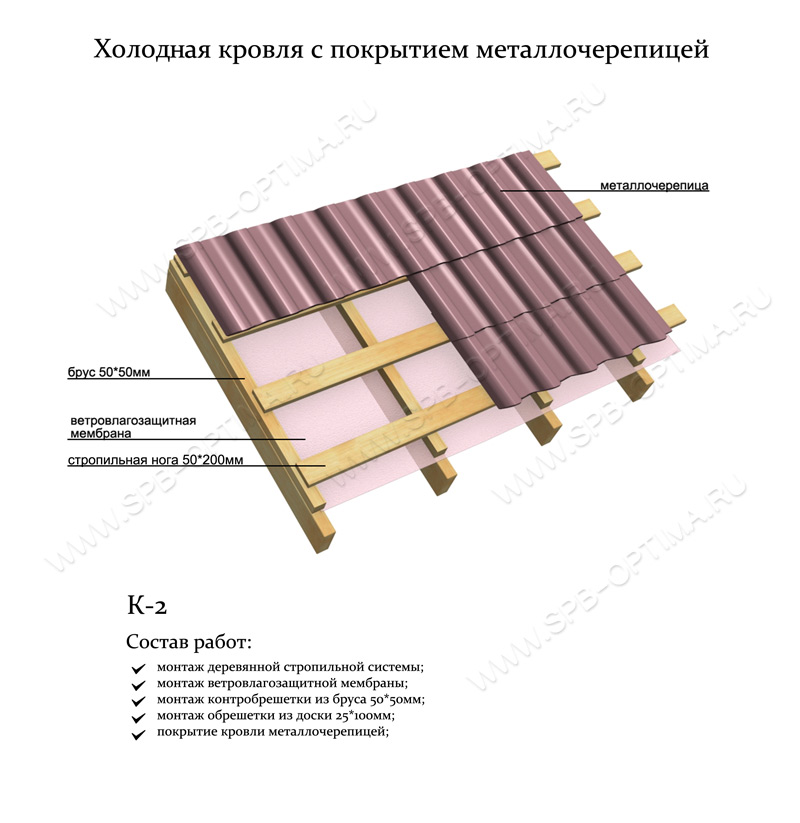

Устройство холодной кровли

Такую кровлю выбирают в случае оборудования чердачного помещения как нежилого пространства. Утепляющие слои при этом монтируются по перекрытиям, крыша будет служить защитой от осадков и ветра.

Последовательность действий такая:

• Параллельно свесу ставят первую высокую планку обрешётки.
• К ней прикрепляют капельную планку.
• На стропильные ноги присоединяют расстеленную гидроизоляционную мембрану.
• К планкам, удерживающим плёнку, крепят обрешётку на расстоянии выбранного шага.
• По обрешётке выкладывают листовой материал, ориентируя их точно по свесу.
• Установку коньковых элементов, торцевых планок производят саморезами для металоочерепицы на расстоянии 10 см.

Утеплённая кровля: особенности монтажа

В устройство кровельного «пирога» этой металлочерепичной кровли добавляют теплоизоляционный слой, который крепится к стропилам, и набивают пароизоляционную плёнку изнутри чердака. Остальная последовательность действий аналогична описанному ранее процессу.

Монтаж кровельного материала

При обустройстве скатов с кровлей из листовой металлочерепицы нужно создать наклон углов 14°. Качество кровельного «пирога» обусловлено наличием контробрешётки. Она обеспечивает вентиляционный зазор между гидроизоляционным слоем и листовым металлом. В оставленное пространство выветривается конденсат. Сверху над контробрешёткой укладывают основную обрешётку.

• На двускатных крышах допустимо настилать листы в любую сторону. Основное условие – создание нахлеста с захватом одной волны.
• Шатровую конструкцию накрывают, двигаясь книзу от самой высокой точки.
• Соблюдение прямолинейности монтажа обрешётки сказывается на внешнем виде и водонепроницаемости.
• В местах стыковки доборных деталей со стальными листами неизбежно остаются зазоры, которые обязательно заделывают силиконовыми герметиками и уплотнительными лентами.
• Удобным в работе считается лист длиной до 4,5 м.
• Выступ нижних листов после укладки – 5 см над карнизом.
• Для подшивки карнизной планки используют специальные виниловые софиты.

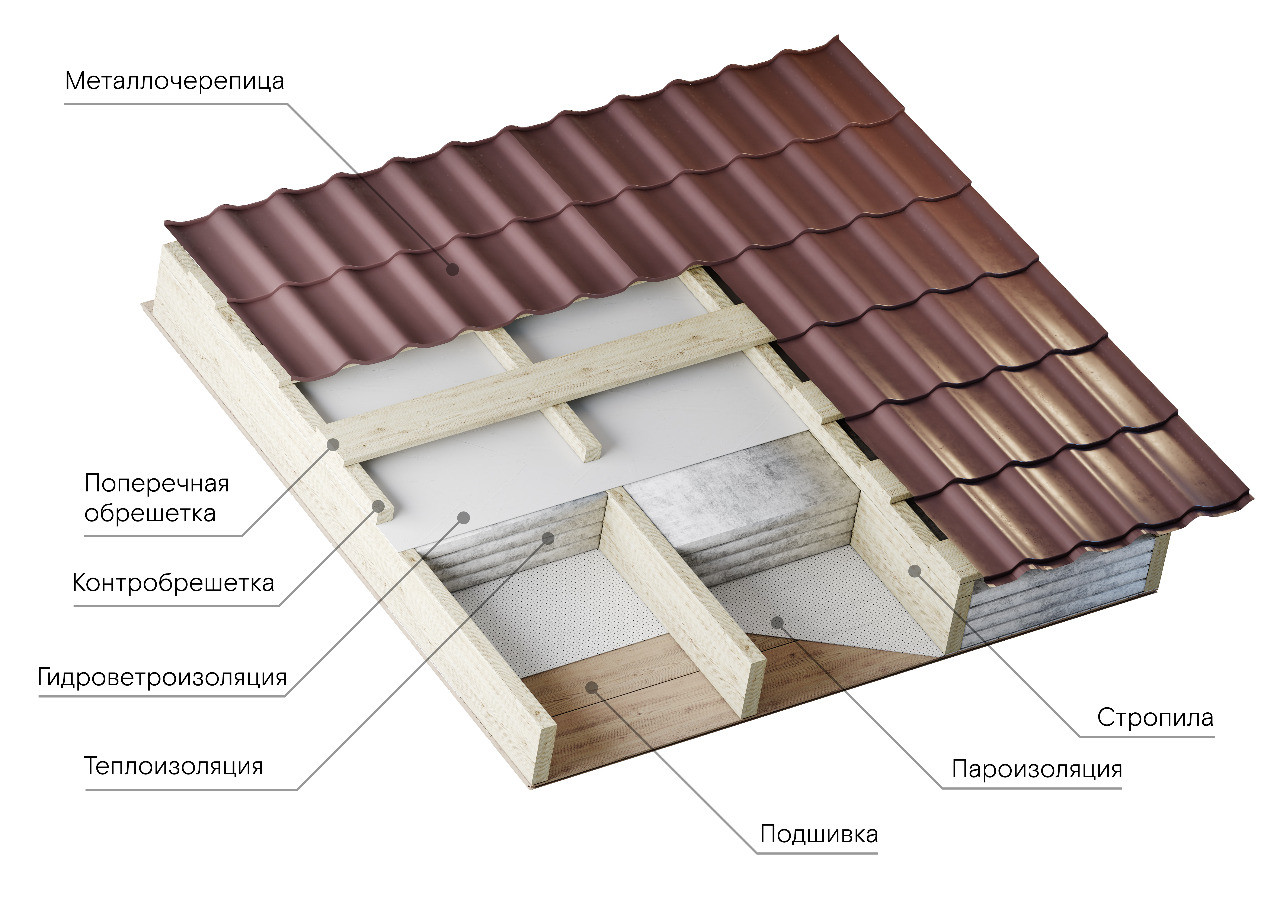

Структура кровельного «пирога»



Прочность и долгий срок службы кровли связаны с грамотной разработкой и обустройством кровельной системы. В состав конструкции металлочерепичной крыши включены:

• Стропила – основные несущие детали конструкции, распределяющие нагрузку и передающие её нижним элементам сооружения.
• Пароизоляционная мембрана – плёнка, защищающая утеплитель и стропильную систему от стремящихся к ним насыщенных влагой паров. Места прилегания и стыкования слоёв обрабатывают специальной двухсторонней липкой лентой.
• Теплоизоляционный слой – утеплитель, который прокладывают в промежутки стропильных ног.
• Ветровлагозащита – мембранная плёнка, предназначенная защищать подкровельное пространство от проникающих влажных паров и продувания утеплителя.
• Подшивку устраивают как чистовую или черновую отделку пространства мансарды, и как опорную поверхность для выкладывания теплоизоляции.
• С помощью контробрешётки создаётся вентиляционный зазор для эффективного прохождения воздушных потоков сквозь кровельное пространство.
• На обрешётку закрепляют металлочерепицу. Эта основа из досок сооружается по принципу перпендикуляров над контробрешеткой.

Специалисты начинают строительство обрешётки после покупки металлопрофильных листов. Это связано с необходимостью точного геометрического соответствия параметров материала, потому что они отличаются размерами у моделей разных производителей.

Пошаговый алгоритм действий

Необходимые инструменты



• Шуроповерт для заворачивания саморезов. Мощность инструмента должна быть не более 1800 оборотов в минуту, чтобы избегать перетяжки крепежа, деформации металлочерепицы и уплотнителя EPDM.
• Просечные ножницы для нарезки стальных листов. Они дают ровный разрезной край металлического листа. Способ действия инструмента основан не на распиливании металла, а на пробивании мельчайших отверстий по линии реза.

Обратите внимание!

Использование в качестве режущего инструмента угловой шлифовальной машинки (болгарки) приведёт к выжиганию полимерного и цинкового покрытия. Для металлической основы без защитного слоя коррозия и появление ржавчины неизбежны.



• Насадка-ножницы «сверчок» – применяется в резке кровельных материалов.
• Строительный нож для нарезки утеплителя.
• Строительный степлер пистолетного типа – им фиксируют плёночные укрытия на стропила.

Сопутствующая продукция, применяемая при монтаже

• Саморезы для кровли – стальной крепёж с цинковым напылением, с шайбой, уплотняющей прокладкой.
• Герметики для изоляции самых уязвимых мест.
• Аэрозольная эмаль для ремонта и восстановления полимерного покрытия.
• Двусторонний липкий скотч для герметичного склеивания стыков паро- и влагозащитных мембран.

Стропильная конструкция

В строительстве стропильного конструктива применяют брусовой материал, толщина которого от 5 см и ширина 10-20 см (подбирается с учётом нагрузки и площади кровли). Расстояние шага стропил – от 60 до 90 см.

Создание кровельного «пирога»

• В промежутки стропильных ног вкладывают плиты минеральной ваты. Под их размер рассчитывают шаг стропил, каждый утеплительный мат ложится целиком, без обрезания.
• По внешней стороне крыши расстилают и фиксируют к стропильным ногам пароизоляционную мембрану.
• Делают подшивку досками, гипсокартоном, ОСБ или другим доступным материалом.
• По утеплителю снаружи стелют ветровлагозащитную мембрану. На этом этапе надо предусмотреть зазор в 2-3 см от утеплителя до плёнки.
• На стропила по гидроизоляционной плёнке прибивается контробрешётка из брусков размером 4х4, 5х5 см.

Монтаж обрешётки

Этот элемент выполняют из досок толщиной 2,5-3,2 см, шириной 10 см. Весь пиломатериал обрабатывается биозащитным составом от гниения древесины, повреждения грибком и насекомыми.

Работу ведут от нижних рядов к верхним в последовательности:

• Нижнюю рейку прикрепляют в точном соблюдении параллельности с карнизом. Эта рейка выбирается с большей толщиной, чем у другого материала – ориентир от толщины 5 см.
• Следующий ряд досок прибивают с расстоянием 28-30 см от предыдущего. Шаг расположения последующих каркасных реек определяют по длине волны закупленных кровельных листов. Традиционно – 35 см, иногда бывает 30, 40 см.
• Верхнюю часть скатов усиливают двумя досками по каждой стороне.

Карнизная конструкция

• Карнизные доски прибивают в качестве усиления скатов и придания им устойчивости при обустройстве водосточной системы и отделке свесов пластиковыми софитами. В стропильных досках пропиливают пазы в размер устанавливаемых пиломатериалов.
• Лобовой доской обычно закрывают элементы конструкции, где не организованы водостоки. Её крепят на гвозди, саморезы за торцы стропильных досок. К этой детали присоединяют торцевую планку, и этим накрывают проложенную сверху доски ветровлагозащиту.
• Для подшивки карниза у производителей металлочерепицы всегда налажен выпуск виниловых софитов с перфорированной структурой, через которую проникает воздух под кровлю. При покупке кровельных материалов целесообразно сразу приобрести все элементы одного производителя, что упростит процесс монтажа.

Детали конструктива

1. Карнизные планки, держатели желобов и сами желоба. Сначала устанавливаются кронштейны-держатели к водосточным желобам на расстоянии, равном шагу стропил.
2. Ендовы для обработки вогнутых углов подразделяются по месту расположения на нижние и верхние. Нижние монтируются поверх обрешётки под металлочерепицу, верхние кладутся на кровельные листы.
3. Узлы примыкания – обеспечивают герметичность кровли на участках прохождения дымоходов, труб вентиляции. В комплекте узла внутренний и внешний фартук. Под собранное нижнее примыкание подводят листовой «галстук», служащий для оттока воды с ендовы или внешнего карниза. Установку внешнего фартука выполняют поверху после монтажа металлочерепицы.



Специальные предложения от компании ЭкоЕвроДом

Смотреть все акции

Крепление металлической кровли

Листовой материал удобно в работе поднимать наверх с помощью заранее положенных лаг. Важно укладывать листы, подкладывая под низ крайней волны предыдущего слоя последующий край, что перекроет капиллярную канавку, зафиксирует и не даст материалу сползать.

Основные моменты монтажа:

• Первый слой листов закрепляют на толстую стартовую доску обрешётки. Фиксируют его, проходя насквозь верхнюю точку волны с поперечной ступенькой профиля.
• Нижние края начальных листов должны свисать с края карниза не меньше чем на 5 см.
• Следующие изделия накладываются и фиксируются по спадам волн в нижней поперечной ступеньке.
• Прикручивание металла на стартовую доску делают в каждую волну.

Монтажные работы должны сопровождаться постоянным измерением горизонтальности укладки всех листовых элементов. Проведя проверку на соответствие горизонтали, лист на время фиксируют в центре саморезом. Также укладывают второй лист. Далее обе установленные детали соединяются друг с другом саморезами. Прикручивать можно после выкладывания 3-4 штук. Лист с края временно не прикручивают, чтобы присоединить к нему подсунутый снизу последующий слой.

Укладывать можно в один или несколько рядов – это будет зависеть от площади скатов крыши.



Обустройство шатровой или вальмовой крыши происходит по особой технологии, отличающейся от других видов кровли:

• Определяют серединную точку ската, по ней намечают центральную ось.
• Наносят такую же центральную ось на металлическом листе.
• Обе начерченные линии совмещают, выверяется горизонтальное и вертикальное соответствие размещения.
• По верхней кромке листа в центре временно вкручивают фиксирующий саморез.
• От центра листа кровельный материал попеременно укладывают по обеим сторонам.
• Излишки выступающих частей обрезают.

Доборные опции и обустройство вентиляции

В комплект доборных элементов включают составляющие компоненты:

• Карнизную планку из материалов, аналогичных листам металлочерепицы. Её используют как защиту лобовой доски от попадания на неё осадков, намокания.
• Снегозадержатели – препятствуют внезапному падению снега с крыши.
• Планку примыкания, служащую для фиксации соединения листов и поверхностей вентиляционных шахт, печей, ограждений, стен.
• Торцевую планку используют для защиты концевых элементов от влаги, предупреждения порчи при ветровых нагрузках.
• Конёк – элемент из согнутого листа, соединяющего покрытие в участке переломов скатов.

Из-за конструкционных особенностей кровельной системе нужна эффективная вентиляция внутренней части. Обустройство вентиляции делают в зависимости от наличия или отсутствия утепления поверхностей. При установке тёплой кровли возможны сложности с воздухообменом. Потоки воздуха будут проходить по изгибам волн и выходить из-под конька. При такой вентиляции обмену воздуха может препятствовать образовавшаяся на морозе ледяная корка. Её появление внутри кровельного пространства избежать или предупредить невозможно по причине температурных перепадов.

В заключение

Монтаж металлочерепицы на крышу – процесс, имеющий свои достоинства и нюансы.

При высокой долговечности, лёгкости, надёжности материала, его монтаж предполагает применение кровельщиками специальных навыков, соблюдения технологического процесса и правил безопасности. В работе большое значение имеют разработанные нормы и стандарты.



---

Вам понравился материал?

Оценить Пожаловаться

Руководства по установке — Альянс производителей кровельной черепицы

Руководство по установке бетонной и глиняной черепицы TRI Alliance, 2015 г. создать издание 2015 года. TRI Alliance и WSRCA представили это руководство для официального рассмотрения и выпуска Единого отчета об оценке ЭУ IAPMO (ER-2015), чтобы обеспечить более прочную основу для официальных практик и включенных рекомендаций.

Загрузите одностраничное официальное утверждение IAPMO для Руководства по установке 2015 года здесь.

ПРИМЕЧАНИЕ. Каждому слушателю сертификационного класса TRI Alliance будет предоставлено руководство по установке. Смотрите актуальное расписание.

Печатные копии можно заказать по цене 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Руководство по укладке бетонной и глиняной плитки при сильном ветре, Флорида, 6-е издание — Альянс FRSA и TRI

Дата вступления в силу: 31 декабря 2020 г.
Альянс производителей плиточной кровли (TRI) в партнерстве с Флоридской ассоциацией подрядчиков по кровельным и листовым металлам, Inc. (FRSA) уже более двух десятилетий работают вместе над разработкой руководств по установке, которые представляют надлежащие методы установки, отраслевые стандарты и последние требования кодекса черепицы для рынка Флориды.

Совместный комитет пришел к соглашению о том, что мы должны переписать это руководство таким образом, чтобы учесть последние нормы ветра, исключить системные обозначения, распознать новейшие продукты, уменьшить избыточность, добавить рисунки и нарисовать четкую картину, обеспечивающую ясность для подрядчиков и инспекторов относительно того, какие продукты и процессы приемлемы в регионах с сильным ветром. Комитет также принял рекомендации по нескольким усовершенствованным продуктам премиум-класса и усовершенствованным методам установки для улучшения долгосрочных характеристик кровельных систем из черепицы. Кульминацией усилий комитета стало создание 6-го издания Флоридского руководства по укладке бетона и глиняной плитки при сильном ветре в условиях сильного ветра во Флориде.

ПРИМЕЧАНИЕ. Каждому слушателю сертификационного класса TRI Florida High Wind Installation Manual будет предоставлено руководство. Смотрите актуальное расписание.

Печатные копии можно заказать по цене 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Критерии проектирования бетона и глиняной черепицы TRI Alliance для холодных и снежных регионов

TRI Alliance и Ассоциация кровельных подрядчиков западных штатов объединились для создания этого нового руководства по монтажу в холодную погоду. Разработанный, чтобы дать ответы на вопросы по установке от кровельщиков, подрядчиков, архитекторов и строителей, документ касается потребностей установки в холодном климате и является дополнением к руководствам производителя по установке.

Разъяснение таблиц в 5-м издании Альянса FRSA/TRI для учебных презентаций

Записка от Рика Олсона, президента и технического директора TRI, относительно таблиц ветра, содержащихся в руководстве 5-го издания.

FRSA/TRI Alliance Руководство по установке плитки для сильного ветра во Флориде, пересмотренное 5-е издание, 2014 г. руководства по установке, в которых представлены надлежащие методы установки, отраслевые стандарты и последние требования кодекса для рынка Флориды.

Печатные копии можно заказать по 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Расписание тренировок

Предстоящие занятия

Стоячий фальцевальный шов интерлок — 9 цветов + Получите бесплатное предложение!

Сколько стоит фальцевая металлическая кровля?

Стоимость металлической кровли со стоячим фальцем важна при выборе лучшей кровельной системы для вашего дома. Этот тип кровли в последние годы становится все более популярным благодаря своей долговечности и энергоэффективности. Он также известен своей эстетической привлекательностью, так как может придать любому зданию привлекательный вид благодаря своему вневременному дизайну. Однако, прежде чем сделать этот выбор, важно знать, во сколько вам обойдутся эти инвестиции.

Металлические кровли со стоячим фальцем бывают разных типов и размеров, а это означает, что цены могут значительно варьироваться в зависимости от того, что вы выберете. Как правило, они, как правило, дороже, чем гонтовые крыши, но дешевле, чем варианты из черепицы или шифера. Точная цена также зависит от таких факторов, как стоимость рабочей силы, используемые материалы и географическое положение.

Какие цвета доступны для металлических крыш со стоячим фальцем?

Цветовая гамма крыш постоянно растет. Металлочерепица со стоячим фальцем не исключение! С этим вариантом кровли вы можете найти широкий выбор оттенков и оттенков, которые дополнят внешний вид вашего дома или бизнеса.

От классических нейтральных цветов, таких как черный, серый, коричневый, до более смелых вариантов, таких как красный и синий, у металлических крыш со стоячим фальцем каждый найдет что-то для себя. Рассмотрите земные тона, такие как зеленый, если вы хотите что-то более тонкое, но привлекающее внимание.

Независимо от того, какой оттенок вы выберете для своей металлической кровли со стоячим фальцем, одно можно сказать наверняка: он поможет задать тон внешнему виду вашего дома. От традиционного до современного стиля, эта отделка обеспечивает высококлассную эстетику, которую не может достичь ни одна другая кровельная система, представленная сегодня на рынке.

Как долго служит фальцевая металлическая кровля?

Металлические кровли со стоячим фальцем — популярный выбор для владельцев домов и предприятий, желающих обновить свою кровлю. Но как долго можно ожидать, что эти инвестиции продлятся? Ответ зависит от различных факторов, таких как качество материалов, регулярное техническое обслуживание и условия окружающей среды.

Металлическая кровля со стоячим фальцем в среднем может прослужить более 50 лет при надлежащем уходе. Высококачественные материалы, изготовленные из толстого алюминия, естественно, будут иметь более длительный срок службы, чем материалы, изготовленные из более дешевых альтернатив, таких как окрашенная оцинкованная сталь. Кроме того, уклон (угол) вашей крыши влияет на ее долговечность; более низкие склоны, как правило, подвергаются большему повреждению из-за скопления воды на дне, что со временем может вызвать коррозию. Регулярные осмотры и ремонт также помогут увеличить срок службы любой системы металлической кровли.

Наконец, экстремальные погодные явления и суровый климат могут сократить общий срок службы любого типа кровельного материала. Металлическая кровля со стоячим фальцем в районе, подверженном сильным ветрам, может нуждаться в более частых ремонтных работах по сравнению с другим регионом, не подверженным сильным ураганам. Домовладельцы всегда должны быть готовы к стихийным бедствиям, имея адекватную страховку и выполняя необходимые работы по техническому обслуживанию в течение всего года.

Каковы преимущества фальцевой металлической кровли перед другими кровельными материалами?

При выборе кровельного материала важно учитывать преимущества каждого варианта. Металлические кровли со стоячим фальцем становятся все более популярными, поскольку они имеют множество преимуществ по сравнению с другими материалами.

Одним из преимуществ металла со стоячим швом является его долговечность. При правильной установке металлическая кровля со стоячим фальцем может прослужить более 50 лет, прежде чем потребуется ремонт или техническое обслуживание. Этот тип кровли имеет более высокую ценность по сравнению с традиционными крышами из битумной черепицы, которые обычно требуют более частой замены из-за износа от воздействия погодных условий. Кроме того, алюминий лучше других кровельных материалов противостоит граду и ветру, что делает его идеальным выбором для районов с экстремальными погодными условиями.

Еще одним преимуществом металла со стоячим фальцем является его эстетическая привлекательность. Эти крыши бывают разных цветов и стилей, что позволяет вам настроить внешний вид вашего дома или здания в соответствии с вашими предпочтениями. Панели также создают гладкие линии по всей площади поверхности, придавая современным конструкциям чистый вид, но при этом обеспечивая защиту от непогоды. Кроме того, поскольку они не требуют покраски после установки, как крыши из деревянной черепицы, домовладельцам не придется беспокоиться о выцветании их цвета из-за воздействия солнца.

Металлические кровли со стоячим фальцем обладают многочисленными преимуществами по сравнению с другими кровельными материалами, включая повышенную долговечность, повышенную энергоэффективность и привлекательный внешний вид, что делает их отличным выбором для защиты домов и зданий на десятилетия вперед.

Требует ли фальцевая металлическая кровля специального ухода?

Уход за крышей может иметь важное значение для поддержания любой конструкции в хорошем состоянии.

Так требует ли фальцевая металлическая кровля особого ухода? Эта статья объяснит ответ на этот вопрос и предоставит больше информации о преимуществах использования металлической кровли.

При обслуживании металлической кровли со стоячим фальцем необходимо учитывать некоторые ключевые факторы. Благодаря своей прочной конструкции эти крыши не требуют особого ухода или ремонта. Тем не менее, их следует регулярно проверять на предмет износа или повреждений, которые могут привести к утечкам. Кроме того, необходимо время от времени удалять мусор, такой как листья и ветки, чтобы вода могла должным образом стекать с поверхности и избегать накопления, которое со временем может вызвать коррозию.

По сравнению с другими типами крыш, такими как битумная черепица, металлическая кровля со стоячим фальцем имеет ряд преимуществ, когда речь идет об обслуживании. Металлические крыши не требуют регулярной очистки, как другие материалы, потому что грязь и дождевая вода легко соскальзывают с их гладкой поверхности, не накапливая отложений или остатков.
