Шиповый крепеж «Кобра КБЦ»
Описание
Самый оптимальный крепёж для быстрого монтажа доски из мягких и средних пород древесины. Скрытый шиповый крепёж Кобра предназначен для быстрого монтажа террас и фасадов доской с прямым профилем из мягких и средних пород (сосна, лиственница) толщиной от 18-20 мм.
Области применения крепежа: монтаж террасного и палубного настила (открытые террасы, пирсы, палубы, пристани, мостики), монтаж деревянных ограждений и прочих соединений деревянных декоративных элементов.
Крепёж Кобра представляет собой конструкцию с двумя угловыми разнонаправленными основаниями. На одном угловом основании на высоте 11 мм располагается шип со стопором. Стопор образует технологический зазор 6 мм. Второе угловое основание оснащено тремя отверстиями:
– отверстие 1 (основное, ОН) необходимо для крепления на лаге под углом 90°;
– отверстие 2 (дополнительное) предназначено для монтажа в случае затрудненного доступа к крепежу; позволяет закрепить Кобру на лаге под углом 45°;
– отверстие 3 на вертикальной части основания служит для соединения крепежа с монтируемой доской.
Конфигурация крепления обеспечивает надежное и равномерное закрепление досок в настиле без применения дополнительной оснастки, формирующей технологические зазоры между террасными досками.
Области применения крепежа: монтаж террасного и палубного настила (открытые террасы, пирсы, палубы, пристани, мостики).
Количество штук в упаковке – 200шт;
Стоимость за упаковку – 4400 ₽;
Действуют скидки от объёма, подробности уточняйте у наших менеджеров.
Характеристики
| Вес упаковки | 2.8 кг |
| Высота | 16 мм |
| Диаметр отверстий крыльев | 4 мм с зенковкой |
| Длина | 41 мм |
| Длина крыла | 20 мм |
| Материал крепежа | горячая оцинкованная сталь |
| Область применения | крепёж для террасной и палубной доски |
| Расход на 1 м² | 16-20 шт. |
| Сечение и тип доски | террасная доска с прямым профилем толщиной от 18 мм |
| Тип крепежа | шиповые |
| Толщина | 2 мм |
| Упаковка | 200 шт. |
| Ширина | 28 мм |
| Ширина крыла | 14 мм |
– использование скрытого крепежа Кобра позволяет быстро монтировать террасный настил доской из лиственницы и сосны;
– терраса без видимых элементов крепежа, по которой можно ходить босиком и даже лежать на деревянном настиле;
– крепёж оснащен стопором, который автоматически формирует необходимый технологический зазор 6 мм между досками;
– не требует дополнительной оснастки для формирования технологического зазора;
– размеры крепления позволяют использовать Кобра для монтажа досок толщиной от 18 мм;
– отверстие 3, расположенное на вертикальной части основания, позволяет прочно зафиксировать доску на лаге;
– конструкция крепежа Кобра позволяет проводить ремонтные работы по замене некоторых досок, не прибегая к демонтажу всего настила;
– длительный срок службы.
|
|
1.Для установки первой доски разместите крепежи на лаге в местах соединения с доской и зафиксируйте крепежи шурупами через отверстие 1. |
|
|
2.Набейте доску на выступающие шипы киянкой вплоть до стопора, который и образует необходимый технологический зазор между досками в 6 мм. |
|
|
3.Установите следующие крепежи на лаге: заведите горизонтальные основания Кобры в зазор между лагой и доской. |
|
|
4.Вкрутите шуруп в доску через отверстие 3; при труднодоступном монтаже вкрутите шуруп в отверстие 2 под углом 45°. |
|
|
5. Закрепите шурупом горизонтальное основание крепежа через отверстие 1. |
|
|
6.Следующая доска набивается киянкой на шипы вплоть до стопора. |
|
|
7.Далее установите новые крепежи Кобра. Все следующие доски крепятся аналогично. |
|
|
8.В результате монтажа получается ровный, надёжно и быстро смонтированный настил со скрытым и невидимым крепежом. |
Стопор крепежа Кобра, расположенный на шипе, автоматически формирует технологический зазор между досками 6 мм.
Рекомендуемые шурупы
Для соединения крепежа с доской диаметром 4-4,5 мм х 30-50 мм с полукруглой/плоской/цилиндрической головкой.
Инструкция “Кобра КБЦ” скачать (pdf)
Крепление и монтаж | Материалы и технологии
Конструктивные и декоративные элементы внутри и снаружи дома должны быть правильно, а главное, безопасно закреплены. Современные материалы и технологии позволяют осуществить прочный и надежный монтаж самых разных изделий в ходе ремонтных и строительных работ.
Разъемное соединение
Новая система металлического крепежа Bilo-UBt размерами от 46 x 75 до 114 x 135 мм подходит для крепления деревянных брусьев под любыми углами и позволяет легко и быстро монтировать каркасные и стеновые конструкции зданий, зимних садов, беседок, оконные и дверные рамы, балконы, навесы, перголы и многое другое.
При монтаже детали крепежа просто вставляются одна в другую, наподобие дверных петель, обеспечивая высокую прочность и надежность соединения, а также равномерное распределение нагрузки на деревянные поверхности.
Если же перед привинчиванием крепежных элементов подготовить фрезерованные пазы глубиной 8,5–9 мм, то можно сделать крепеж совершенно невидимым, а стык в соединении деревянных деталей?— идеально аккуратным, что немаловажно для особо заметных элементов интерьера.
«Жидкие дюбели»
Традиционные дюбели далеко не всегда подходят для резьбового крепежа предметов при домашнем ремонте. Если материал основания слишком рыхлый или пористый, либо ранее просверленное гнездо слишком велико или деформировано, такое соединение будет весьма проблематичным. На помощь приходит полимерный клеевой состав Fill & fix — «жидкие дюбели». Посредством мерного дозатора-инъектора клей вводится в гнездо, расширяется, полностью заполняя его объем, и вскоре затвердевает, образуя крепкое основание для завинчивания шурупа.
Прочность состава позволяет крепить легкие предметы на внутренних и защищенных от воздействия УФ-лучей внешних стенах дома.

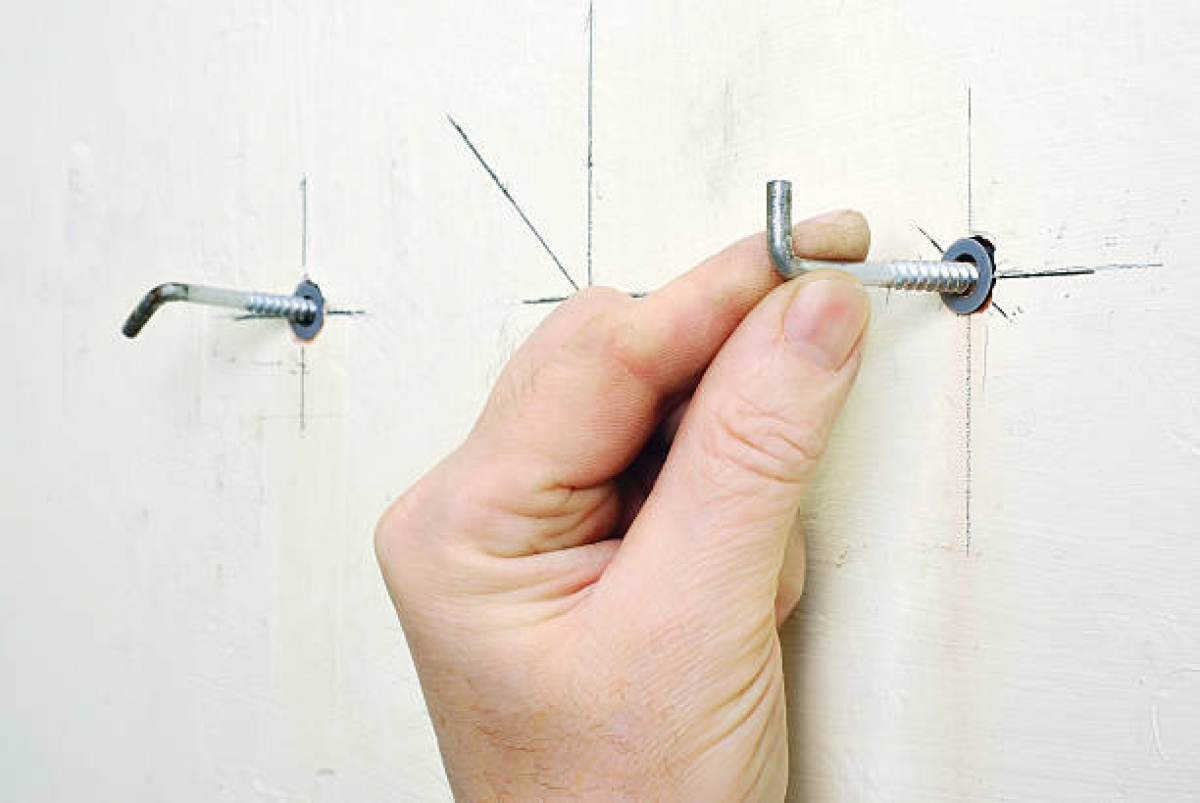

При диаметре крепежных элементов (шурупы, крюки, петли) от 2 до 6 мм их можно вворачивать прямо в отвердевшую в гнезде массу без предварительного сверления. Fill & fix подходит для склеивания любого строительного материала, включая дерево. Особенно удобен для мелкого ремонта в зданиях старой постройки.
