Пошаговая инструкция при монтаже металлосайдинга «Евробрус»
Металлический сайдинг «Евробрус» — востребованный облицовочный стальной материал, который представляет собой узкие полосы, соединенные в сплошное полотно.
Нанесенный продольный рельеф и покрытие полимерным слоем позволяют достичь максимального сходства со стеной, сложенной из натуральной древесины. Обшивка фасадов металлосайдингом с имитацией бруса требует соблюдения определенной технологии и применения специальных соединительных элементов.
На этом этапе необходимо демонтировать осветительные приборы, элементы водосточной системы, кабели. Несущие стены подготавливаются с учетом материала изготовления. Так, железобетонное основание нуждается в надежной герметизации имеющихся трещин. Деревянная поверхность требует предварительной очистки от отслаивающейся древесины и устранения герметиком имеющихся швов. Чистые стены подлежат обработке антисептиками, защищающими дерево от плесени.

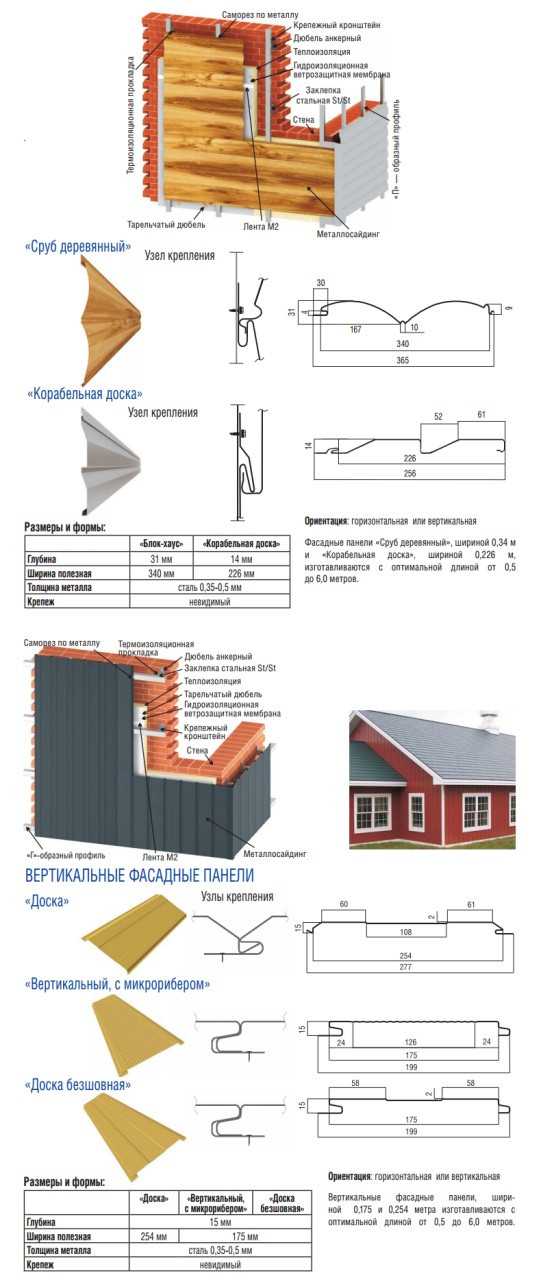

При отделке сайдингом, имитирующем брус, крепление панелей производится в горизонтальном положении на вертикальную обрешетку, сооруженную заранее из бруса либо металлических профилей.
Оптимальный вариант именно последний, так как профили из металла способы выдержать вес металлосайдинга и обеспечить надежность крепления, в то время как деревянные бруски могут со временем деформироваться из-за воздействия влаги.
Монтаж обрешетки начинается с разметки стен, для чего используется строительный уровень. Затем приступают к установке угловых элементов. Если применяется металлический профиль, то он фиксируется при помощи шурупов на специальные крепления. В зависимости от размеров теплоизоляционного материала определяется шаг обрешетки. Он укладывается между профилями или деревянными брусками. В качестве наружного утеплителя лучше использовать каменную вату в плитах толщиной 50 мм.
Стартовая полосаСначала нужно определить нижнюю линию — ориентир для установки первой планки. Для этого выбирается нижняя точка, после чего проводится по периметру здания горизонтальная линия, но она должна быть выше отмеченной точки на 40 мм.
Затем к отмеченной линии нужно верхним краем прикрепить начальную планку.
Следующую панель крепят не встык, а отступая от предыдущей примерно в 6-10 мм. Это делается для того, чтобы избежать выпирания панелей в результате температурных расширений.
Если при отделке фасада предусмотрено наличие эркеров и других архитектурных элементов, потребуется оформить углы. Если это тупой угол, то к нему прислоняют угловой профиль и путем вдавливания раздвигают полки профиля до тех пор, пока не будет достигнута нужная конфигурация.
Оформление острого угла выполняется путем сдавливания с боков углового профиля до того момента, пока не получится нужная форма. После этого устанавливается профиль.
Выгибание металла для получения угла нужной формы должно производиться предельно аккуратно, чтобы избежать разрушения покрытия из-за случайных перегибов и заломов.
Установка вертикальных планокОни бывают сложными, имеющими углубления для вставки торцов панелей. Установка таких планок производится после оформления начальной полосы.
Также бывают простые углы, с которыми проще работать и монтаж которых производится после того, как будут закреплены панели. Если самостоятельно производить отделку металлосайдингом «Евробрус», то рекомендуется использовать простые уголки.
Стыковка панелей по длине осуществляется простым нахлестом или при помощи Н-профиля, для которого характерным является наличие канавок с противоположных сторон. Именно в них вставляются торцы металлических планок. В результате такого соединения внешний вид фасада выглядит более аккуратно.
Оформление оконных откосов и дверных проемовМонтаж откосов производится при помощи наличников и J-планок. Также может использоваться набор коротких отрезков панели. Перед установкой элементов производится монтаж деревянной или металлической обрешетки. Затем по периметру обрешетки крепится финишная панель. Оформление углового стыка выполняется при помощи обычного голка. Доборы устанавливаются с учетом глубины установки окна, двери.
Установка финишных панелейЧтобы закрыть верхний край планки и придать обшивке завершенный вид, выполняют установку финишного профиля.
Для этого последнюю панель обрезают по требуемой ширине, а край подсовывают под завиток финишной полосы. Помимо эстетической составляющей, такой элемент защитит отделку от негативного воздействия дождевой воды.
Монтаж металлосайдинга «Евробрус» может выполняться как с привлечением специалистов, так и самостоятельно. Но нужно учитывать определенные нюансы:
- лучше использовать саморезы с широкими шляпками, а при установке фиксирующих деталей должно оставаться 1-2 мм между поверхностью планки и шляпкой;
- при недостаточной длины панелей можно устанавливают стыковочные планки;
- если в качестве утеплителя используется минеральная вата, то обязательно укладывается гидроизоляционная мембрана;
Металлосайдинг «Евробрус» – прочный, эстетичный и долговечный отделочный материал. Он на долгие годы украсит любой дом и защитит фасад от негативного воздействия различных климатических проявлений.
