Применение фасадных панелей и вспомогательных профилей к ним
Фасадные панели предназначены для облицовки цоколя и всего фасада здания. С помощью фасадных панелей можно подчеркнуть отдельные элементы фасада (колонны, окна, крыльцо и пр.).
Стартовая планка применяется для закрепления первого ряда фасадных панелей.
Наружный угол применяется для стыковки фасадных панелей на наружных углах.
J-профиль применяется для оформления внутренних углов, обрамления оконных и дверных проемов. Можно использовать J-профиль в качестве финишного элемента.
Бордюр используется для оформления зоны перехода цоколя здания к основной части фасада. Может использоваться для оформления внутренних углов и обрамления оконных и дверных проемов. Не рекомендуется использовать бордюр в качестве финишного (завершающего) элемента.
Расчет* потребности фасадных панелей, вспомогательных профилей к ним и крепежного материала
Расчет количества фасадных панелей
Найти общую площадь, которую необходимо облицевать фасадными панелями, далее из суммы площадей стен дома вычесть сумму площадей дверей и окон. К полученной площади рекомендуется добавить 10% на нахлесты и отрезы. Если строение имеет сложную архитектурную конфигурацию, к полученной площади рекомендуется добавить 15%. Полученную цифру разделить на 4,55 (столько кв.м находится в одной упаковке панелей камень и кирпич) или 4,52 (столько кв.м находится в одной упаковке панелей сланец).
Расчет количества стартовой планки
Вычислить периметр здания, от полученной цифры отнять сумму ширин дверей и разделить на 3 м (длина стартовой планки). К полученному результату рекомендуется добавить 5% на нахлесты и отрезы.
Расчет количества наружных углов
Сумму высот наружных углов здания разделить на 0,45 м (высота рабочей поверхности углового элемента).
К полученному результату рекомендуется добавить 5% на нахлесты и отрезы.
Расчет количества J-профиля
При использовании его для оформления внутренних углов нужно сумму высот внутренних углов здания умножить на 2 и разделить на 3 м (длина J-профиля). При использовании J-профиля в качестве финишного элемента нужно сумму длин стен разделить на 3 м. При использовании его для обрамления оконных и дверных проемов – сумму периметров окон и дверей разделить на 3 м (окна замеряются по четырем сторонам, дверные проемы – по трем сторонам, кроме нижней ширины). К полученному результату рекомендуется добавить 5% на нахлесты и отрезы.
Расчет количества бордюра
При использовании его для оформления внутренних углов нужно сумму высот внутренних углов здания разделить на 0,517 м (длина бордюра). При использовании бордюра для обрамления оконных и дверных проемов – сумму периметров окон и дверей разделить на 0,517 м (окна замеряются по четырем сторонам, дверные проемы – по трем сторонам, кроме нижней ширины).
К полученному результату рекомендуется добавить 5% на нахлесты и отрезы.
Расчет количества крепежных элементов
На одну панель нужно не менее 5 крепежных элементов. На угловой элемент – не менее четырех. На бордюр – не менее двух. На стартовую планку нужно 10 штук – из расчета: одно крепление на каждые 30 см.
* примечание * Округлить полученный результат в сторону увеличения.
Инструменты и крепежные элементы, необходимые при монтаже фасадных панелей
Для монтажа фасадных панелей используются следующие инструменты:
молоток, рулетка, уровень, ножовка с мелким зубом, дисковая пила, дрель, отвертка, строительный фен (при необходимости).
Для монтажа фасадных панелей используются следующие крепежные элементы:
оцинкованные гвозди или саморезы с потайной шляпкой длиной не менее 30 мм, диаметр ножки – 3-4 мм, диаметр шляпки – 6-8 мм.
Подготовка стен и установка обрешетки
Монтаж фасадных панелей выполняется на деревянную обрешетку влажностью не более 15-20%, пропитанную огнестойким и антисептическим составами. Рекомендуемое сечение брусков обрешетки 45х30 мм. Для монтажа наружных углов рейки обрешетки устанавливаются вертикально на расстоянии 10 см от каждого наружного угла строения.
Между вертикальными рейками обрешетки для монтажа панелей устанавливаются горизонтальные, с рекомендуемым расстоянием между нижними линиями основных реек – 44 см. Для придания панелям дополнительной жесткости между основными рейками обрешетки, посередине, рекомендуется монтировать рейку с меньшей высотой бруска (рис. 1).
Все рейки обрешетки должны обеспечивать ровную поверхность в одной плоскости.
Установка фасадных панелей и вспомогательных профилей к ним
Общие положения
Установку панелей на стены здания следует производить горизонтально, работая слева направо, снизу вверх (рис.
1). Рекомендуется полностью завершать монтаж панелей на одной стене, прежде чем переходить к следующей.
Не рекомендуется смешивать панели разных партий на одной стене. На каждой упаковке проставлен номер партии, следует сравнить их перед началом монтажа.
Фасадные панели и вспомогательные профили к ним меняют линейные размеры при изменении температуры. В связи с этим необходимо оставлять расстояние между вертикальными вспомогательными профилями и торцами панелей (при монтаже в летнее время – зазор 2-3 мм, в минусовую температуру – 4-5 мм).
Саморез или гвоздь закрепляется в центре перфорационного отверстия. Шляпка крепежного элемента должна едва касаться панели, допуская ее перемещение при колебании температур. Все крепежные элементы устанавливаются строго перпендикулярно относительно панели. Наклоны и загибы крепежей не допускаются (рис. 2).
При монтаже фасадных панелей и вспомогательных профилей к ним в минусовую температуру (не ниже -10°С), необходимо выдержать все элементы в тепле в течение 10 часов.
Резка элементов фасадных панелей производится с помощью ножовки с мелким зубом или дисковой пилы (диск должен быть с тонкими зубьями, установленными в обратную сторону от панели). Начинать резать панель необходимо со стороны перфорационных отверстий (рис. 1).
Вертикально расположенные вспомогательные профили крепятся следующим образом: первый крепежный элемент устанавливается в верхнюю часть верхнего перфорационного отверстия, остальные – в центр перфорационных отверстий (рис. 2).
При неровной линии фундамента фасадные панели нижнего ряда обрезаются снизу. В этом случае стартовая планка не устанавливается, а низ панели крепится гвоздями или саморезами через просверленные овальные отверстия в швах панели. Просверленные отверстия должны быть аналогичны перфорационным отверстиям для крепежа.
Последовательность монтажа фасадных панелей и вспомогательных профилей к ним
Установка стартовой планки.
Стартовая планка устанавливается строго горизонтально в самом низу стены на расстоянии 10 см от угла строения (рис.
1). Уровнем проверяется, чтобы планка была установлена ровно и горизонтально. Линия крепления стартовой планки должны идти на одном уровне по всему периметру здания. Стартовая планка крепится через каждые 30 см.
Установка наружного угла.
Первый наружный угол устанавливается на левый угол стены. Нижний край наружного угла первого ряда должен быть на одном уровне с нижнем краем стартовой планки. Наружный угол крепится следующим образом: первый крепежный элемент устанавливается в верхнюю часть верхнего перфорационного отверстия, остальные – в центр перфорационных отверстий. Не рекомендуется монтировать более двух наружных углов одновременно.
Установка панелей.
Первая панель вставляется в стартовую планку и задвигается в паз наружного угла с зазором 2-3 мм (4-5 мм при монтаже в минусовую температуру, но не ниже -10°С). Все Г-образные замки на тыльной стороне панели должны быть защелкнуты на стартовой планке.
Край панели, который входит в паз углового элемента, должен быть обрезан под прямым углом.

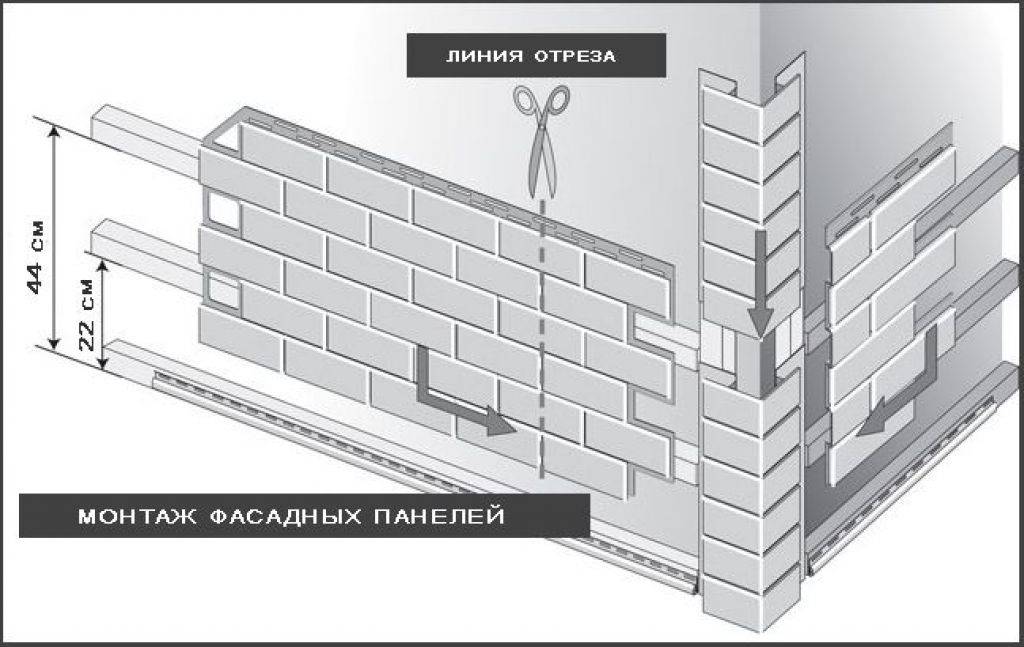

Необходимо подрезать первую и последнюю панели в ряду (рис. 1). Рекомендуется собрать панели в ряду, не закрепляя их, чтобы наметить линии отреза. Последняя панель в ряду не должна быть короче 30 см.
Для сокращения расходного материала, рекомендуется отрезанную часть панели использовать в качестве концевой или начальной в другом ряду (рис. 1).
К обрешетке фасадные панели крепятся через отверстия, расположенные во втором ряду сверху (рис. 3).
Установка последней панели в ряду.
Предпоследняя панель закрепляется на один крепеж с левой стороны, чтобы была возможность отогнуть правую сторону. Далее вставляется последняя панель в паз
углового элемента. Панели отгибаются от стены, стыкуются и, нажатием на соединительный шов, задвигаются к стене. После чего панели крепятся окончательно.
Установка следующих рядов.
Для монтажа следующих рядов верхняя панель устанавливается на нижнюю и задвигается влево, соединяясь с предыдущей.
Установка J-профиля (или бордюра).
При оформлении внутренних углов J-профиль (или бордюр) устанавливается согласно чертежу (рис. 4, 5).
Оформление оконных и дверных проемов: сначала J-профиль (бордюр) устанавливается по бокам оконного или дверного проема. Затем J-профиль (бордюр) устанавливается на верхней части оконного или дверного проема так, чтобы торцевые края J-профиля выступали на расстояние, равное ширине J-профилей (бордюров), установленных по бокам. Предварительно необходимо сделать надрезы в верхнем и нижнем J-профиле (рис. 6).
При использовании J-профиля в качестве финишного элемента на панели, входящей в паз профиля, должна быть отрезана часть с перфорационными крепежными отверстиями (рис. 7).
Стыковка фасадных панелей с J-профилем должна осуществляться с соблюдением небольшого температурного зазора.
Установка бордюра.
Бордюр устанавливается на панель в месте разделения зон цоколя и основного фасада здания и крепится к стене (рис.
8).
Далее, при отделке всего здания фасадными панелями, на бордюр устанавливается следующий ряд панелей. При отделке основного фасада виниловым сайдингом поверх перфорационных отверстий бордюра крепится стартовая планка винилового сайдинга.
Установка дополнительных элементов.
Крепление дополнительных элементов (ставни, козырек и пр.) поверх смонтированных панелей должно осуществляться к обрешетке через специально просверленные отверстия большего диаметра, чем диаметр ножки крепежного элемента (рис. 9).
Инструкция по монтажу фасадных панелей FineBer
О всех тонкостях монтажа кровли и фасада дома. О стройматериалах, их выборе, сравнении и применении. Обзоры, инструкции, советы и другое в нашем блоге.
- Главная
- Блог
- Инструкции, как сделать самому
- Инструкция по монтажу фасадных панелей FineBer
Инструкция по монтажу фасадных панелей FineBer
Оценка (0)Перед началом работ выполняется деревянная обрешетка фасада здания.
Вертикальные планки обрешетки устанавливаются на расстоянии 10 см от наружных углов здания. Между ними крепятся горизонтальные планки обрешетки на расстоянии 44 см друг от друга.
Установка цокольных панелей
- Начинаются работы по установке панелей с монтажа стартовой планки, которая располагается на расстоянии 10 см от углов.
- После этого оформляют наружные углы здания, закрепляя угловые планки последовательно сверху вниз.
- Установку фасадных панелей производят горизонтально в направлении снизу вверх и слева направо. Первая панель заходит в паз углового элемента на 2-3 и укрепляется на стартовой планке при помощи Г-образных замков.
- Установку производят последовательно: к оформлению следующей стены переходят после завершения работ на предыдущей.
- При креплении между вертикальными панелями и вспомогательными профилями оставляют зазор 2-3 мм при монтаже в теплое время года и 4-5 см зимой. Саморезы укрепляются в центр отверстия перфорации.
- При необходимости резки элементов ее производят начиная от отверстий перфорации.
- Последняя панель в ряду вставляется в паз углового элемента с противоположного конца стены.
- Следующие ряды панелей устанавливаются на нижний ряд и соединяются друг с другом последовательно.
Оформление основного фасада здания
Для оформления внутренних углов здания, а также оконных и дверных проемов используется бордюр (J-профиль).
После установки основных панелей нижняя (цокольная)часть здания оформляется при помощи бордюра, на который затем устанавливаются панели основного фасада. Если планируется оформление фасада виниловыми сайдинговыми панелями, на бордюр дополнительно устанавливается стартовая планка.
Дополнительные элементы оформления фасада (козырек, ставни и пр.) крепятся к обрешетке здания через отверстия, превышающие диаметром ножку крепежного элемента.
Вы так же можете посмотреть Фасадные панели Fineber у нас на сайте
А так же заказать монтаж фасадных панелей в СКС.
