Монтаж сэндвич-панелей: тонкости процесса | Статьи
Без сэндвич-панелей сложно представить скоростное строительство ряда объектов: от промышленных построек до гаражей и складов для дач. Всё благодаря многослойной конструкции, которая обеспечивает теплоизоляцию объекта даже без дополнительной отделки.
Цифра: использование сэндвич-панелей позволяет сократить срок строительства быстровозводимого здания с одного сезона до 4-5 месяцев.
Подготовка к процессуДля грамотного монтажа панелей требуется целый ряд инструментов: дрель, шуруповерт, строительный уровень, прижимное устройство, подъёмный механизм, отвес, пила с мелкозубчатым полотном, захваты. Из материалов понадобятся сами панели, минеральная вата, металлический уголок, герметик из силикона, анкеры, саморезы, уплотнительная лента.
По месту применения стройматериал различается на кровельный и стеновой, каждый из которых обладает своей технологией монтажа.
Горизонтальный монтаж: кровельные панелиГоризонтальный монтаж удобен в ситуациях, когда материал можно уложить в одну полосу от одного края до другого.
При выполнении установки необходимо:
- начинать с нижней части;
- использовать контрольные метки для качественной стыковки;
- использовать саморезы с уплотнительной резинкой для монтажа;
- уплотнять стыки посредством монтажной пены или резинового уплотнения;
- чтобы обеспечить хорошее примыкание следующей плиты необходимо максимально удалять уплотнитель по всей длине стыка;

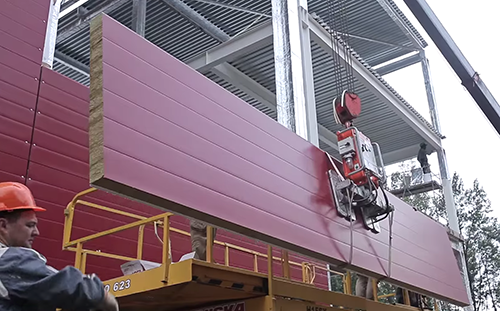

- поднимать панели рекомендуется посредством спецтехники, например вакуумных присосок.
Что касается кровель с небольшой площадью, то для них подходит только вертикальный способ. Он хоть и легче в исполнении, но требует больше времени.
Вертикальный и горизонтальный монтаж: стеновые панелиГоризонтальныйДля стеновых панелей подходит как горизонтальный, так и вертикальный способы монтажа. При выполнении горизонтального монтажа выполняют следующие требования:
- начинать только с угла здания;
- первую панель крепить с цокольной части;
- работы вести ярусно, делая компенсационный шов между каждым ярусом;
- нижний ряд крепить с помощью специальных цокольных нащельников;
- использовать минеральный утеплитель чтобы герметизировать первый ряд;
- использовать специальный силикон для герметизации стыков.
*
**Иногда в целях экономии и повышения скорости монтажа герметик не используют, что приводит к ухудшению теплоизоляции и разгерметизации здания.
ВертикальныйПри вертикальном монтаже бригаде гораздо проще работать благодаря тому, что плиты устанавливаются в шахматном порядке, где стык каждой панели приходится на середину следующей. Основное требование к монтажу – точное совпадение соединения «шип-паз». В остальном, требования схожи с теми, что предъявляются к установке кровельных панелей.
Процесс установки: правилаСпециалисты строительной компании «Ковчег» предлагают для ознакомления список правил, которые существенно облегчают монтаж и улучшают качество конечного результата:
- запрещено подгонять размер панели болгаркой или другим абразивом, допускается применение дисковой пилы при наличии круга с мелкими зубьями;
- запрещено использовать силиконовый герметик с кислой реакцией;
- на объекте и при монтаже обязательно надевать обувь с мягкой подошвой;
- при резке необходимо подложить под панель мягкий материал, например войлок, чтобы защитить поверхность от повреждений;
- максимальный угол наклона между элементами – 5%;
- монтаж необходимо начинать с фиксации к прогону и под коньком, только после выставления прогона можно соединять все остальные панели несколькими саморезами.
Основные ошибки в монтаже панелей совершают из-за недостаточной квалификации и использования неоригинальных комплектующих или отделочных материалов. Оба фактора в результате приведут к низкому качеству и ненадежности постройки. Поэтому лучше всего доверить процесс профессионалам.
Компания «Ковчег» занимается строительством различных зданий из сэндвич-панелей. Мы предлагаем как типовые решения бытовок и складских помещений, так и работаем с индивидуальными проектами, которые требуют создания помещений с нестандартными размерами.
Монтаж кровельных и стеновых сэндвич панелей под ключ
Перейти к содержимому8 800 500 29 48
9:00 – 18:00 по будням
Запрос расчёта
+7916-574-30-22
Поиск
Закрыть
8 800 500 29 48
Монтаж сэндвич-панелей
Монтаж сэндвич-панелей на фасад каждого конкретного здания производится на основании индивидуально разработанного рабочего проекта.
Проект отражает конструктивные особенности здания, в нем указывается количество необходимых материалов.
Перед началом основных работ определяется численный состав рабочих бригад, подготавливается монтажная площадка, устанавливаются строительные леса либо подъемное оборудование — люльки или башенный кран. Подготовка к монтажу оканчивается нахождением точек установки креплений профиля или трехслойных сэндвич-панелей при помощи нивелира и нанесением ориентиров несмываемой краской.
Получите консультацию и персональное предложение
Ваше имя
Телефон
*оставляя запрос вы соглашаетесь с политикой обработки персональных данных
Монтаж сэндвич-панелей поэлементной сборки
Монтаж сэндвич-панелей поэлементной сборки (СП ПС) осуществляется в направлении от цоколя к кровле и представляет собой определенную последовательность технологических операций.
Подготовка мест монтажа: проверка положения, плоскостности, шага элементов металлического каркаса; проверка плоскости и горизонтали цоколя; удаление остатков строительных материалов, очистка.
Уплотнение мест примыкания профилей к цоколю и металлическим колоннам лентами УПСЦ и УПКС. Установка яруса начальных профилей и их крепление саморезами Ø 5.5 x 32 (к цоколю и колоннам с толщиной стенок до 14 мм) или анкерами с предварительным засверливанием отверстий (к ж/б конструкциям).
Поярусная установка рядовых профилей на верхние полки начальных (предыдущих рядовых). Крепление профилей друг к другу в два ряда в шахматном порядке саморезами Ø 4.2 x 16 с шагом 500 мм. Монтаж сэндвич-профилей к колоннам каркаса по аналогии начальным. Проклеивание стыков алюминиевой лентой (УПАКЛ). Монтаж элементов жесткости, предназначенных для усиления оконных и дверных проемов, а также стенок профиля на опорах, с креплением саморезами Ø 5.5 x 32. Монтаж элементов обрамления окон и дверей при помощи саморезов Ø 4.2 x 16.
Кровельные СП ПС монтируются схожим образом. Профили крепятся к стропилам (при расположении облицовки вдоль ската) или к установленным заранее Z-образным прогонам (при расположении облицовки поперек ската кровли).
Вариант кровельной конструкции без дополнительного утепления подразумевает укладку теплоизоляции в полость профиля, монтаж ветрозащитной мембраны, а также терморазделяющих полос, раскатываемых вдоль фронтальных полок профиля. Поверх полос монтируется шляпный профиль (КПШ-50х20х3000, КПШ-90х20х3000), к которому крепится облицовка.
Вариант с дополнительным утеплением представляет собой конструкцию, элементы которой смонтированы в следующей последовательности: утеплитель, терморазделяющие полосы, перпендикулярный сэндвич-профилю Z-образный прогон, утеплитель, ветрозащита, облицовка.
Монтаж кровельных панелей
Кровельные СП ПС монтируются схожим образом. Профили крепятся к стропилам (при расположении облицовки вдоль ската) или к установленным заранее Z-образным прогонам (при расположении облицовки поперек ската кровли).
Вариант кровельной конструкции без дополнительного утепления подразумевает укладку теплоизоляции в полость профиля, монтаж ветрозащитной мембраны, а также терморазделяющих полос, раскатываемых вдоль фронтальных полок профиля. Поверх полос монтируется шляпный профиль (КПШ-50х20х3000, КПШ-90х20х3000), к которому крепится облицовка.
Вариант с дополнительным утеплением представляет собой конструкцию, элементы которой смонтированы в следующей последовательности: утеплитель, терморазделяющие полосы, перпендикулярный сэндвич-профилю Z-образный прогон, утеплитель, ветрозащита, облицовка.
Монтаж трехслойных сэндвич-панелей
Монтаж трехслойных сэндвич-профилей (ТСП) также осуществляется в направлении от цоколя к кровле.
Установка начинается с угла здания, последующий ярус укладывают после окончания монтажа предыдущего. ТСП с замками Z-LOCK могут устанавливаться горизонтально и вертикально, а с креплением SECRET FIX — только горизонтально. На каркас в местах прилегания панелей наклеивается терморазделяющая полоса (УПТП).
Панели крепятся к металлическому каркасу здания самонарезающими винтами, размер которых подбирается в соответствии с толщиной стенок элементов металлоконструкции. Саморезы располагают в горизонте панели (ТСП с открытым креплением Z-LOCK, шаг 40 см) или в верхнем гребне скобы замка (ТСП со скрытым креплением SECRET FIX, 2 самореза на скобу). Крепление к ж/б конструкциям выполняется с помощью специальных пружинных анкеров с EPDM-прокладками, которые вставляются в просверленные через панели отверстия в бетоне.
Шип последующей панели вставляется в паз предыдущей, уплотненный герметиком, 8-миллиметровым бутилкаучуковым шнуром или специальным уплотнителем ТСП 8×3 мм. Стыки, на которых отсутствует замковое соединение, уплотняются утеплителем из минеральной ваты или монтажной пеной и закрываются стыковочными элементами (нащельниками).
Фасонные элементы крепят к панелям (саморезами Ø 4.8 x 28 или заклепками 3.2 x 8) либо к металлоконструкциям (саморезами Ø 5.5 х 32 или Ø 5.5 х 19).
Сертификаты
Назад
Далее
Наши партнёры
Назад
Далее
Наверх
2016 — 2023 zok.su ЗАВОД ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
Создание и продвижение сайтов omnispro.ru
REX » REX SDW WALL HF 1000
Характеристики
- • Доступны различные оптические профили
- • Секретная стационарная установка
- • Горизонтальная или вертикальная установка
- • Ширина крышки 1000 мм
- • Огнестойкость и целостность до 30 минут (EI30)
- • Класс пожарной безопасности B-S1-D0 (стандарт)
- • Толщина от 60 мм до 150 мм
- • Значение изоляции до U = 0,15 Вт/м 2 . к
кРаздел
ЗагрузкиСвойства
| Толщина [D] | Общая толщина [Dt] | Вес | Значение U |
| [мм] | [ мм] | [кг/м 2 ] | [Вт/м 2 .k] |
| 60 | 64 | 12,1 | 0,36 9004 5 |
| 80 | 84 | 12,9 | 0,26 |
| 100 | 104 | 9 0044 13,70,21 | |
| 120 | 124 | 14,5 | 0,16 |
| 150 | 154 | 15,7 | 0,14 |
Пожар
| Свойство | Стандарт | Стандарт сертификации | Результат | Область приложение |
| Реакция на огонь | EN ISO 11925-2:2010 воспламеняемость EN 13501-1:2017 Реакция на огонь | EN 13501-1:2007
Класс огнестойкости строительных изделий и строительных элементов. Часть 1 | B-S1-D0 | Все толщины |
| Огнестойкость | EN1365-2: определение огнестойкости кровельных конструкций | EN 13501-2:2007 Пожарная классификация строительных изделий и строительных элементов. Часть 2 | EI30, EW60 | Толщина > 100 мм |
Окружающая среда
Для получения дополнительной информации по экологическим вопросам обращайтесь в отдел продаж REX Panels & Profiles.
Утечка воздуха
При правильном монтаже утечка воздуха из сэндвич-панелей REX SDW WALL HF 1000 составляет ок. 2,7 м 3 /час/м 2 @ 50 Па. В нормальных условиях окружающей среды он достаточно герметичен, чтобы предотвратить конденсацию или неприемлемую утечку воздуха. При необходимости (например, в холодильных камерах) воздухонепроницаемость можно улучшить, герметизируя стыки панелей с помощью пистолета с помощью силиконовой мастики.
Акустика
Взвешенный индекс шумоподавления (SRI) сэндвич-панелей PIR составляет прибл. 25 дБ(А)
Размеры
Доступные длины
| Стандартные длины | от 2500 до 13600 мм |
| Более длинные длины* | от 13600 до 21300 мм |
| Короткие длины* | Менее 2500 мм |
Ориентация
Стеновые сэндвич-панели можно монтировать как горизонтально, так и вертикально.
Материалы
Материал сердцевины
Сэндвич-панели REX SDW WALL HF 1000 изготавливаются из высококачественного наполнителя PIR (полиизоцианурата) плотностью 40 кг/м 3 .
Внешний лист
Профилированный внешний лист стандартно доступен в следующих материалах и системах покрытия:
| Покрытие* | Сталь | Толщина** |
| 0,63 | Полиэстер 25 мкм | Оцинкованная сталь, качество S320 GD или выше |
| Пластизол 200 мкм | Оцинкованная сталь, качество S320 GD или выше | |
| REX PUR 60 мкм | Оцинкованная сталь, качество S320 GD или лучше |
*Доступные цвета в соответствии со стандартной таблицей цветов, которая предоставляется по запросу
**Другие покрытия/толщины доступны по запросу
= доступен в стандартной комплектации
Внутренний лист
Профилированный внутренний лист стандартно доступен из следующих материалов и систем покрытия:
| Покрытие* | Сталь | Толщина** |
| 0 ,5 | ||
| Полиэстер IC 15 mu | Оцинкованная сталь Качество S250 GD или выше | |
| Полиэстер 25 мкм | Оцинкованная сталь, качество S250 GD или выше | |
| Foodsafe 150 мкм | Оцинкованная сталь, качество S250 GD или лучше | |
| Colorfarm 35 мкм | Оцинкованная сталь, качество S250 GD или лучше |
*Доступные цвета в соответствии со стандартной таблицей цветов, которая доступна по запросу
**Другие покрытия/толщины доступны по запросу
= доступен в стандартной комплектации
Герметики
Сэндвич-панель REX SDW WALL HF 1000 оснащена мягким полузакрытым уплотнителем из вспененного ПВХ.
Этот герметик наносится на заводе на одну сторону панели (внахлест). При степени сжатия 30% будет создан достаточно герметичный шов.
Качество и гарантия
Качество
Продукт REX SDW WALL HF 1000 имеет маркировку CE в соответствии с EN14509.:2013. Качество нашей продукции находится под постоянным контролем FPC (заводского производственного контроля) в нашей собственной испытательной лаборатории. Эти процедуры защищены в соответствии с ISO9001.
Сертификация
Панели REX SDW WALL HF 1000 могут поставляться со следующими сертификатами/знаками качества:
Гарантия
На всю продукцию REX Panels & Profiles распространяется стандартная 10-летняя гарантия. Расширенная гарантия доступна по запросу при определенных условиях. Некоторые системы покрытий предлагают дополнительную (более длительную) гарантию долговечности внешнего и/или внутреннего листа. Для получения дополнительной информации или условий гарантии вы можете посетить веб-сайт или связаться с нашим отделом продаж.
Упаковка и транспортировка
Упаковка
Сэндвич-панели REX SDW WALL HF 1000 укладываются вперемешку на плиты OSB и блоки PS и полностью оборачиваются пленкой для создания прочных и управляемых связок. По запросу панели могут быть уложены друг на друга всеми профилированными внешними листами вверх или вниз.
| Количество панелей в упаковке | |||||
| Толщина сердцевины | 60 | 80 | 100 | 120 | 150 |
| Укладка коронок вверх или вниз | 18 | 1 2 | 10 | 9 | 7 |
Транспорт
Все поставки осуществляются стандартным автомобильным транспортом на строительную площадку (максимальная стандартная длина 13600 мм). Грузовики должны быть разгружены заказчиком с помощью подходящего подъемного оборудования.
По запросу также возможен транспорт более длинных (до 21300 мм) и/или саморазгружающихся.
Советы по использованию теплоизоляционных металлических панелей
Рекомендуемое спонсорское видео
31 июля 2022 г.
Фотографии предоставлены TrueCoreАвторы: John Koury и Dean Soll
За последние 20 лет возможности создания обложек значительно улучшились. Более глубокое понимание динамики температуры и давления между внутренней и внешней средой здания привело к созданию все более сложных многокомпонентных стеновых конструкций. Однако есть и другой вариант, когда речь идет о тепловом барьере, внешнем строительном материале: изолированные металлические панели (ИМП). IMP представляют собой однокомпонентные системы защиты от атмосферных воздействий, которые обеспечивают высокую производительность в одной интегрированной, простой в установке системе.
Существует несколько вариантов изолированных металлических панелей с различными материалами облицовки, материалом внутренней изоляции и методами изготовления панелей.
В этой статье основное внимание уделяется вспениваемому на месте заполнителю с полностью приклеенной оболочкой из-за их консистенции материала и высокого качества. Эти панели устанавливают стандарт для этого типа строительного компонента. Цель этой статьи — помочь составителям спецификаций и проектировщикам понять потребности проекта, которые определяют профиль облицовки, размер, цвет и толщину изоляции для IMP, а также лучшие приложения в диапазоне доступных IMP.
IMP представляют собой сэндвич-панели из двух металлических обшивок с вспененной сердцевиной, полностью приклеенной к внутренней поверхности металлических поверхностей. Панели используются в составе стальной каркасной конструкции, внутренней обшивки бетонной или каменной конструкции, нераскосной внутренней перегородки или подвесного потолка. Внешняя ориентация панелей может быть как вертикальной, так и горизонтальной, каждая из которых имеет свои собственные критерии проектирования несущей конструкции.
Монтаж подвесного утепленного потолка из металлических панелей (ИМП).
Ориентация
Горизонтально ориентированные IMP проходят перпендикулярно вертикальным строительным конструкциям. Часто расстояние между колоннами здания превышает требуемые опорные точки. При горизонтальной установке IMP в качестве точки соединения панели может служить холодногнутый металлический каркас, который, скорее всего, уже используется для других целей. Функционально многокомпонентный внешний атмосферостойкий барьер, такой как сборка обшивки, воздушный барьер, система отделки внешней изоляции (EIFS) или другое внешнее покрытие, служит той же цели, с IMP в качестве жизнеспособной альтернативы. Система IMP уменьшает количество компонентов стеновой сборки, поскольку IMP действуют как погодный барьер, а также как барьер для воздуха и пара.
Горизонтальное нанесение хорошо подходит для малоэтажных или многоэтажных зданий, где не требуется промежуточная стальная конструкция, например, для типичного офисного здания. Зачастую дизайнеры отдают предпочтение горизонтальной ориентации панелей и швов из эстетических соображений.
Для высоких эркерных зданий высотой более 4,5 м (15 футов) от пола до пола, что приближается к пролету экономичного применения легкого металлического каркаса, требуется дополнительная конструкция для соединения IMP со зданием, что увеличивает затраты на строительство.
Вертикально ориентированные IMP могут простираться от верхней части стены фундамента до парапета здания, при этом максимальная длина панели, доступная на рынке, составляет 22 м (72 фута). В зависимости от расстояния между точками горизонтального соединения (пролетом) могут потребоваться промежуточные горизонтальные соединения (пролеты). Эти распорки будут прикреплены к вертикальным колоннам здания. Вертикальное применение может иметь легкий металлический каркас внутри, аналогичный горизонтальной ориентации, если этого требует внутренняя среда. 9Профильные панели 0027 Mesa хорошо подходят для внутренних помещений, таких как предприятия по хранению и переработке пищевых продуктов, которые требуют более низких температур, соблюдения санитарных норм и частого мытья.
