Вальмовая крыша картинки: устройство конструкции дома с четырехскатной кровлей, изготовление и подготовка чертежей своими руками

Содержание

Фото домов с вальмовой крышей: одноэтажных, двухэтажных

Вальмовая кровля — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша подборка фото домов с вальмовой крышей поможет вам найти дизайн по душе.

Вальмовые крыши из кровли Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулиновой кровли

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример. Еще больше реализованных проектов с крышей из Ондулина можно найти в специальном разделе.

У материала Ондулин масса преимуществ, которых нет у других кровельных материалов – например, профнастила или металлочерепицы.

Например, Ондулин не заржавеет, так как в его составе нет металла. При грамотном действует гарантия – до 20 лет без протечек. Также Ондулин не греется и не шумит, когда по нему бьет град, дождь или стучат клювы птиц. Еще эта кровля не собирает конденсат, не трескается и не выцветает со временем. Ондулин не требует специального ухода, достаточно лишь регулярно очищать кровлю от мусора.

Фото двухэтажных домов с вальмовой крышей

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Фото одноэтажных домов с вальмовой крышей

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Четырехскатные вальмовые крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция, плюсы и минусы. Решившимся на самостоятельное возведение вальмовой крыши владельцам стоит помнить о ее сложности и обязательном обосновании параметров расчетом. Данные работы в любом случае не проводятся в одиночку, монтаж, изоляцию и обшивку четырехскатных каркасов выполняет бригада из 2-3 человек, но в задействовании спецтехники нет необходимости. К приобретению материалов и любым практическим действиям приступают после составления и проверки проекта, при отсутствии серьезного опыта следует быть готовыми к перерасходу сметы и затягиванию работ.

Вальмовая крыша что это такое, отличия, плюсы и минусы
К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.
Преимущества таких конструкций проявляются в:
• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.

• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.
• Равномерном прогреве подкровельного пространства.
• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.
• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома.
В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.
Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.
К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.

Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).
При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.
Основные работы ведут пошагово:
1. По периметру защищенных от влаги стен крепится мауэрлат.
2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.

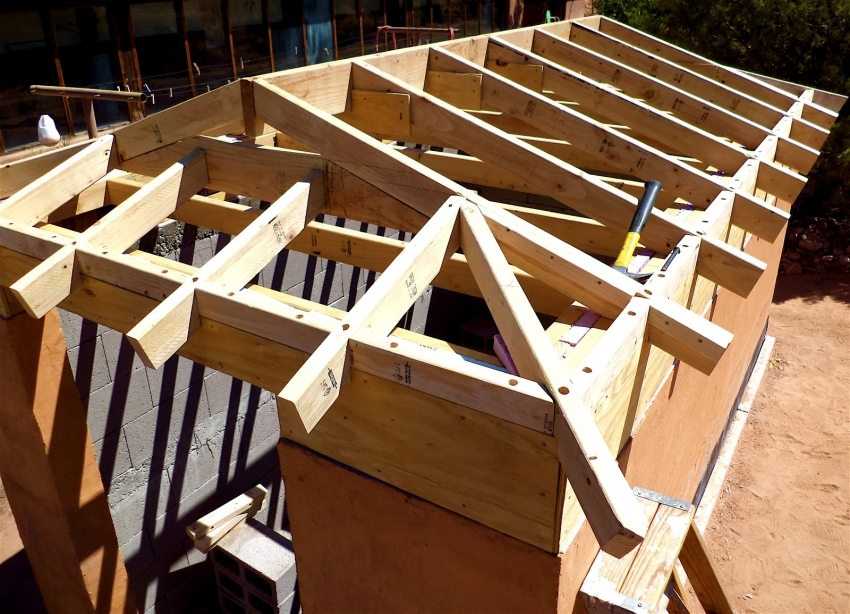

3. Монтируются вертикальные опоры и коньковый брус.
4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.
5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.
6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.
Стропильная система и мауэрлат
При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.
В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.
Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.
Далее последовательно:
• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.
• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.
• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).
• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.
• К коньку крепятся центральные стропила торцевых скатов.

• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.
• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.
• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.
• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).
• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.
Финишное покрытие пирог из мягкой черепицы
Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:
• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки
• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.
• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).
• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).
Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.
Финишное покрытие пирог из металочерепицы
При выборе этого варианта владелец должен быть готов к лишним тратам и сложному раскрою, прямоугольные размеры листа металлочерепицы не совпадают по форме с треугольными и трапециевидными скатами. При использовании нестандартно узких листов работы слегка упрощаются, но правильно подобрать перехлесты и раскроить металлочерепицу могут только профессионалы.
Как следствие, даже при перекрытии вальмовых крыш своими силами этап замеров и раскроя рекомендуют доверить специалистам.
Шаг наклонных стропил в таких случаях также должен совпадать с габаритами металлочерепицы, при оптимальном раскладе он составляет 55 см или половину ширины листа.
Горизонтальные рейки обрешетки набиваются с шагом, совпадающим с параметрами профиля, по требованиям технологии линия крепления накладывается на центральную ось доски, а саморез вкручивается точно в центр впадины. Минимально допустимый угол наклона вальмовой крыши при обшивке металлочерепицой составляет 15°, оптимальный — 35°.
Работы ведутся по схеме:
• После настила гидроизоляции или утепленного пирога поверх стропил набиваются планки обрешетки, внутри закладываются каналы для вывода влаги и проветривания.
• Металлочерепица поднимается наверх для разметки и подрезки. Для резки материала используется ножовка и лобзик (но не нагревающая металл болгарка!), полученные фрагменты маркируют и при необходимости прокрашивают по краям реза. Опускать листы вниз при этом необязательно, в целях экономии сил и времени «ступеньки» кладут на смежный скат. Для упрощения работ на этом этапе рекомендуется использовать шнур и «черток» — четыре ровных доски с шарнирными нежесткими соединениями.
• После раскроя материала по краям монтируются карнизные планки и капельник, под будущие стыки (ребра, конек, места примыкания к дымоходу) укладываются дополнительные гидроизоляционные прокладки.
• Стартовый лист крепится начиная с центра треугольного ската и с любого удобного угла трапециевидного. Первые саморезы закручиваются не до конца, затягивание проводится лишь после укладки и корректировки соседнего листа. Непосредственно перед фиксацией остальных фрагментов рекомендуется провести укладку 3-4 штук, проверить их уровень и лишь потом – прикручивать саморезами.
• Поверх прикрученной металлочерепицы крепятся доборные элементы, начиная с коньковой планки.
Простота схемы условная, на этап разметки и раскроя даже у опытных кровельщиков уходит не менее дня, при большой площади, неудобном угле или сложной форме скатов работы затягиваются. Для их упрощения первую раскладку проводят на бумаге и лишь потом, после замеров и проверки совпадения размеров листы поднимают наверх. Схему при этом составляют с учетом заложения как можно меньшего числа небольших треугольных вставок.
Вне зависимости от выбранного вида кровельных материалов работы завершаются монтажом элементов водостока, дымохода и вентиляции.
При необходимости установки в скатах окон для освещения мансарды работы усложняются: помимо предварительной установки рам в стропильных конструкциях в ходе монтажа металлической или мягкой черепицы выверяются и закладываются зазоры между материалом обшивки и их проемами от 5 см и более.
Последние в свою очередь необходимы для правильного закрепления тепло-, гидро- и пароизоляционных материалов и размещения дренажных желобов.
Остекление окон выполняется на завершающем этапе обустройства, параметры стеклопакета подбираются с учетом климатических условий региона.
Теперь вы знаете ответ на запрос: Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
Вальмовые крыши частных домов: 100+ фото
Содержание
Достоинства
Недостатки
Виды
Расчеты
Нюансы по стропильной системе
Этапы монтажа
Внешний облик дома напрямую зависит от того, какая у него крыша, имеет ли она шикарный вид или нет. Однако не стоит забывать о том, что в первую очередь крыша должна выполнять не эстетическую функцию, а защитную. Конструкция вальмовой крыши очень популярна, особенно для одноэтажных домов, она является одним из видов четырехскатных крыш.
Достоинства
К преимуществам следует отнести:
Неимение вертикальных торцевых стен и фронтона.
Самое лучшее сопротивление действиям ветра.
Меньше других типов крыш поддается разрушениям в участке карнизного свеса.
Высокая жесткость благодаря угловым ребрам.
Можно обустроить свесы, защищающие стены и фасад от влияний погоды (дождя или снега).
Эстетически привлекательный внешний вид, солидность, торжественность.
Недостатки
В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.
Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.
Виды
Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.
Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.
Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.
Расчеты
Для того чтобы рассчитать площадь крыши в квадратных метрах нужно учесть:
Длину ската от карниза до конька.
Площадь, взяв во внимание трубу дымохода и окна в крыше.
Свесы, паралеты и стены брандмауэра.
Примыкания полотен (в случае рулонной кровли), а также стоячие фальцы.
Если кровельный материал, что используется для покрытия вальмовой крыши – металлочерепица, то длину скатов необходимо уменьшить на 0,7 метра.
Расчеты площади вальмовой крыши очень трудны, проводить их самостоятельно не рекомендуется. Лучше всего привлечь профессионалов, способных с помощью компьютерной программы точно рассчитать площадь, сделать замеры.
Для максимальной точности крышу условно разбивают на несколько частей, после чего считают площадь каждой из них и в итоге суммируют. Этот метод является оптимальным, так как он прост и надежен, возможность ошибки полностью исключается.
Правильный расчет площади влияет не только на прочность и надежность конструкции, но и на стоимость строительства, так как рассчитывается нужное количество всех материалов: древесины, кровельного покрытия и прочего.
Также важно учесть технические параметры покрытия, его толщину и длину. Все это напрямую влияет на вес кровельного покрытия, удобство его установки. Например, керамическая черепица тяжелая, необходимо создание стропил и монтаж обрешетки, а для гибкой черепицы все это не требуется, так как она имеет сравнительно небольшой вес.
Нюансы по стропильной системе
Стропильной системе и ее конструкции нужно уделить особое внимание, так как ее монтаж гораздо дороже и труднее, в сравнении с односкатной или двухскатной крышей. Данная конструкция нуждается в установке специальных стропил (накосных диагональных), ориентированных к углам стен.
Диагональные стропила гораздо длиннее стандартных, они опираются на стропила скатов (нарожники). Следовательно, из этого на эти стропила возлагается в 1,5 раза больше нагрузка, чем на традиционные стропила. В связи с этим нужно уделить особое внимание выбору древесины, что должна быть максимально качественной. Накосные стропила сооружают по методу спаривания, чтобы они могла справиться с нагрузкой, возлагаемой на них.
Процесс спаривания диагональных стропил позволит:
Получить длинные неразрезные балки.
Обрести высокую прочность, способную справится с нагрузками за счет двойного сечения.
Унификация типоразмеров деталей, что используются.
Этапы монтажа
Последовательность сбора вальмовой крыши:
Сооружение мауэрлата. Под этим понятием скрывается обычный брус из дерева, сечение которого составляет 100*100, 100*150 или 150*150 миллиметров. Важная особенность – брус должен быть цельным, сучки и трещины недопустимы.
Крепление мауэрлата. Он соединяется по всей длине не встык, а в накладку, после чего углы крепятся металлическими уголками, пластинами и скобами.
Монтаж конька, стоек и боковых балок. Идеальное соотношение ширины к высоте – 1:2. Таким образом, балки практически не будут деформироваться, смогут прослужить долгие годы. Стропильный брус выбирается аналогичным путем.
Монтаж стропил и их обрезание по высоте. Установка накосных стропил с большим сечением.
Установка рядовых стропил. Угловые стропила должны иметь большое сечение, так как они имеют повышенную нагрузку и должны качественно с ней справляться.
Монтаж оставшихся стропил. Все они должны быть цельными или на их стыки устанавливают специальные накладки. Соединяют деревянные элементы внахлест с помощью металлических уголков. В месте соединения всех элементов нужно установить опорные врубки, укрепляющие конструкцию крыши.
После этого остается выбрать лишь тип кровли и приступать к финальным работам. Следует отметить, что процесс сбора каркаса крыши трудоемкий, требует особых знаний и навыков, поэтому лучше нанять профессионалов.
Вальмовая крыша – особенности конструкции и расчёт, стропильная система крыши
В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.
Особенности конструкции
В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.
Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).
Стропильная система вальмовой крыши
Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.
Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.
Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.
Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).
Преимущества и недостатки
Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.
Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).

Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.

Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).

Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.
Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.

При увеличении угла наклона скатов увеличивается расход материала.

Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.

Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши
Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.
Угол наклона скатов
Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.
Также существуют рекомендации по определению оптимального угла наклона
в зависимости от выбранного кровельного материала.
Для рулонных на основе битума выбирают уклон в 0-3 градуса.

При устройстве крыши с применением черепицы – 34 градуса.

Волнистые асбестоцементные листы – 9 градусов.

Глиняная черепица – 9,5.

Стальные листы – 18.

Сланцевые и асбестоцементные плиты – 26,5.

Деревянная кровля – 39.

Расположение конька
Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.
Толщина элементов стропильной системы
Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.
Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.

Заказать монтаж вальмовой крыши в Липецке
Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!
Работаем в Липецке и по области. Возможен выезд в соседние регионы.
Фотогалерея скатных крыш

цены, проекты и фото с планировкой.
375825
Главная
Проекты
Проекты домов с вальмовой крышей
Проекты домов с двускатной ассиметричной кровлей
Все дома с четырехскатной крышей
Проекты деревянных домов с двухскатной крышей
Деревянные дома с плоским скатом
Проекты одноэтажных домов с односкатной крышей
Показать все
Выберите дом по параметрам
Бани ^{Дома для двух семей ^{Дома из бруса ^{Дома со вторым светом ^{Каркасные дома ^{Клееный брус ^{Современные дома ^{Фахверковый дом}}}}}}}
1 этаж ^{1 этаж с мансардой ^{2 этажа}}
Ширина
Площадь
Выбрать дополнительные особенности
Тип крыши
вальмовая крыша ^{двускатная крыша ^{ломаная крыша ^{мансардная крыша ^{односкатная (плоская) крыша ^{четырёхскатная крыша}}}}}
mse2_filter_tv_hidden__type_house
Быстровозводимые дома ^{Гостевые дома ^{Дачные дома ^{Загородные дома ^{Зимние дома ^{Канадские дома ^{Коттеджи ^{Сборные ^{Финские дома ^{Элитные дома}}}}}}}}}
Особенности
2 входа ^{балкон ^{бассейн ^{второй свет ^{гараж ^{камин ^{коммуникации ^{котельная ^{на 2 семьи ^{печка ^{подвал ^{санузел ^{сауна ^{терраса ^{цокольный этаж ^эркер}}}}}}}}}}}}}}
mse2_filter_tv_hidden__material
брусовый ^{деревянный ^{каркасно-панельный ^{каркасно-щитовой ^{каркасный ^{щитовой}}}}}
mse2_filter_tv_hidden__material_dop
из бревна ^{из двойного бруса ^{из калиброванного бревна ^{из оцилиндрованного бревна ^{из оцилиндрованного бруса ^{из профилированного бруса ^{из сруба}}}}}}
mse2_filter_tv_hidden__roof_type
вальмовая крыша ^{двухскатная крыша ^{ломаная крыша ^{многощипцовая крыша ^{односкатная крыша ^{плоская крыша ^{четырёхскатная крыша}}}}}}
mse2_filter_tv_hidden__other
без отделки ^{беседка ^{большая терраса ^{для постоянного проживания ^{жилой ^{зона барбекю ^{из пестово ^{комната отдыха ^{недорого ^{рубленый дом ^{с разными входами ^{три спальни ^узкие}}}}}}}}}}}
mse2_filter_tv_hidden__dop2
1 этаж 6х8 ^{1 этаж 6х9 ^{1 этаж 9х9 ^{1 этаж 10х12 ^{1 этаж 12х12 ^{2 этажа 6х6 ^{2 этажа 9х9 ^{4х5 с мансардой ^{10х10 с мансардой ^{Двухэтажные до 100 м2 ^{Двухэтажные до 120 м2 ^{Двухэтажные односкатные ^{Двухэтажные плоская крыша ^{Двухэтаэжные с террасой и гаражом ^{Дом_баня с мансардой и террасой ^{Дома 6х27 ^{Дома 6х28 ^{Дома 7х7 ^{Дома 7х11 ^{Дома 7х14 ^{Дома 7х27 ^{Дома 8х7 ^{Дома 8х8 ^{Дома 8х9 ^{Дома 8х10 Двухэтажные ^{Дома 8х10 Одноэтажные ^{Дома 8х10 с гаражом ^{Дома 8х10 с мансардой ^{Дома 8х11 двухэтажные ^{Дома 8х11 одноэтажные ^{Дома 8х12 Двухэтажные ^{Дома 8х12 Одноэтажные ^{Дома 8х13 ^{Дома 8х14 ^{Дома 8х14 двухэтажные ^{Дома 8х14 с мансардой ^{Дома 8х15 ^{Дома 8х16 ^{Дома 8х17 ^{Дома 9х7 ^{Дома 9х9 с террасой ^{Дома 9х10 ^{Дома 9х10 двухэтажные ^{Дома 9х10 каркасные ^{Дома 9х10 одноэтажные ^{Дома 9х10 с гаражом ^{Дома 9х10 с мансардой ^{Дома 9х10 с террасой ^{Дома 9х11 ^{Дома 9х12 ^{Дома 9х12 одноэтажные ^{Дома 9х13 ^{Дома 9х14 ^{Дома 9х15 ^{Дома 9х16 ^{Дома 9х17 ^{Дома 9х18 ^{Дома 9х24 ^{Дома 9х25 ^{Дома 10х6 ^{Дома 10х7 ^{Дома 10х10 ^{Дома 10х11 ^{Дома 10х12 ^{Дома 10х14 ^{Дома 10х15 ^{Дома 10х16 ^{Дома 10х17 ^{Дома 10х18 ^{Дома 10х19 ^{Дома 10х20 ^{Дома 10х21 ^{Дома 10х23 ^{Дома 10х24 ^{Дома 10х25 ^{Дома 11х11 ^{Дома 11х16 ^{Дома 11х17 ^{Дома 11х18 ^{Дома 11х19 ^{Дома 11х20 ^{Дома 11х21 ^{Дома 11х24 ^{Дома 11х25 ^{Дома 12х6 ^{Дома 12х7 ^{Дома 12х11 ^{Дома 12х12 ^{Дома 12х12 Двухэтажные ^{Дома 12х12 с Мансардой ^{Дома 12х13 ^{Дома 12х14 ^{Дома 12х16 ^{Дома 12х17 ^{Дома 12х18 ^{Дома 12х19 ^{Дома 12х20 ^{Дома 12х21 ^{Дома 12х22 ^{Дома 12х23 ^{Дома 13х7 ^{Дома 13х10 ^{Дома 13х11 ^{Дома 13х13 ^{Дома 13х15 ^{Дома 13х16 ^{Дома 13х17 ^{Дома 13х18 ^{Дома 13х19 ^{Дома 13х20 ^{Дома 13х22 ^{Дома 13х23 ^{Дома 14х11 ^{Дома 14х13 ^{Дома 14х14 ^{Дома 14х15 ^{Дома 14х16 ^{Дома 14х19 ^{Дома 14х20 ^{Дома 14х21 ^{Дома 15х11 ^{Дома 15х12 ^{Дома 15х15 ^{Дома 15х16 ^{Дома 15х17 ^{Дома 15х20 ^{Дома 15х21 ^{Дома 16х16 ^{Дома 16х17 ^{Дома 16х20 ^{Дома 16х21 ^{Дома 17х14 ^{Дома 17х17 ^{Дома 17х18 ^{Дома 18х7 ^{Дома 18х8 ^{Дома 18х14 ^{Дома 18х15 ^{Дома 18х16 ^{Дома 18х18 ^{Дома 18х19 ^{Дома 18х20 ^{Дома 19х15 ^{Дома 19х16 ^{Дома 22х14 ^{Дома 22х15 ^{Дома 22х16 ^{Дома 23х15 ^{Дома 23х16 ^{Дома 28х7 ^{Дома 28х8 ^{Дома Каркасные 1 этаж и Мансарда ^{Дома Каркасные 1 этаж и Терраса ^{Дома Каркасные 7х7 ^{Дома Каркасные 7х11 ^{Дома Каркасные 8х8 Одноэтажные ^{Дома Каркасные 8х9 ^{Дома Каркасные 8х14 ^{Дома Каркасные 8х17 ^{Дома Каркасные 9х7 ^{Дома Каркасные 9х11 ^{Дома Каркасные 9х14 ^{Дома Каркасные 9х15 ^{Дома Каркасные 9х18 ^{Дома Каркасные 10х6 ^{Дома Каркасные 10х7 ^{Дома Каркасные 10х18 ^{Дома Каркасные 11х11 ^{Дома Каркасные 12х16 ^{Дома Каркасные 12х21 ^{Дома Каркасные 12х22 ^{Дома Каркасные 12х23 ^{Дома Каркасные 13х10 ^{Дома Каркасные 13х11 ^{Дома Каркасные 13х13 ^{Дома Каркасные 13х15 ^{Дома Каркасные 13х22 ^{Дома Каркасные 14х10 ^{Дома Каркасные 14х11 ^{Дома Каркасные 14х16 ^{Дома Каркасные 14х20 ^{Дома Каркасные 15х11 ^{Дома Каркасные 15х12 ^{Дома Каркасные 16х16 ^{Дома Каркасные 16х17 ^{Дома Каркасные 28х7 ^{Дома Каркасные Гараж и Мансарда ^{Дома Каркасные Эркер и Мансарда ^{Дома Одноэтаж для постоянного проживания ^{Дома для постоянного проживания ^{Дома до 120 м2 Общая ^{Дома из бруса 8х11 ^{Дома из бруса 11х11 ^{Одноэтажные с террасой и гаражом ^{бани 3х5 ^{бани 3х6 ^{бани 3х7 ^{бани 4х4 ^{бани 4х5 ^{бани 5х5 ^{бани 6х6 из бруса ^{бани 6х8 ^{бани 6х9 ^{бани 7х7 ^{бани 8х8 ^{бани из бревна ^{бани из бревна с мансардой ^{бани из бруса с мансардой ^{бани с беседкой ^{бани с комнатой отдыха ^{бани с печкой ^{бани с террасой и зоной отдыха ^{большая терраса ^{брусовые загородные ^{гараж под одной крышей ^{гостевые дома с баней ^{гостевые из бруса ^{дачные дома 4х4 ^{дачные дома 5х5 ^{дачные дома эконом ^{два гаража ^{две спальни ^{двухэтажные дачи ^{двухэтажные деревянные дома ^{деревянные дома с баней ^{деревянные рубленные дома ^{деревянные узкие ^{дома 4х4 ^{дома 5 на 7 ^{дома 5х7 ^{дома 6х7 ^{дома из бруса 1 этаж 7х7 ^{дома из бруса 2 этажа 6х6 ^{дома из бруса 2 этажа 8х8 ^{дома из бруса 4х6 ^{дома из бруса 6х7 ^{дома из бруса 6х7 с мансардой ^{дома из бруса 8х10 ^{дома из бруса 10х10 ^{дома из бруса 12х12 ^{дома из бруса под усадку ^{дома с гаражом на две машины ^{дуплекс ^{жилые бани ^{зимние дома из бруса ^{зимние каркасные дома ^{из бруса по финской ^{из сухого бруса ^{из цельного бруса ^{каркасно-панельные дома ^{каркасно-щитовые дачные ^{каркасно-щитовые для пост ^{каркас норвежские ^{каркасные 1 этаж 9х9 ^{каркасные 1 этаж 10х10 ^{каркасные 1 этаж 12х12 ^{каркасные 2 этажа 6х8 ^{каркасные 2 этажа 8х8 ^{каркасные 4х4 ^{каркасные 6х7 ^{каркасные 9х12 ^{каркасные 10х10 ^{каркасные 500тр ^{каркасные бани ^{каркасные дома из бруса ^{каркасные канадские дома ^{каркасные скандинавские ^{каркас щведские ^{коттеджи на 2 семьи ^{круглогодичная дача ^{летние домики ^{маленькие бани для дачи ^{на 2 семьи с разными входами ^{одна спальня ^{одноэтажные 3 спальни ^{одноэтажные дачи ^{одноэтажные деревянные дома ^{панельно-щитовые дома ^{пять спален ^{с баней из бруса ^{сборные бани ^{с гаражом до 100 квм ^{с мансардой и цокольным ^{сруб бани 6х6 из бревна ^{сруб бани 6х8 ^{сруб бани из бруса ^{сруб дома из бруса ^{сруб дома из бруса 6х6 ^{сруб дома из бруса 6х9 ^{сруб дома из бруса 9х9 ^{три спальни ^{утепленные каркасные ^{финские одноэтажные ^{финские щитовые ^{финские щитовыеутепленные каркасные ^{цокольный гараж ^{четыре спальни ^{шесть спален ^{щитовые бани}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}}
mse2_filter_tv_hidden__help
helper
Сортировать по:
ЦенеДлинеШиринеПлощадиПопулярности
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Не подошел проект?Скачайте каталог с 10 лучшими проектами 2018 года
Подробные комплектации
Фотографии с построенных объектов
Несколько вариантов планировки дома
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Подробнее
Не подошел проект?Скачайте каталог с 10 лучшими проектами 2018 года
Подробные комплектации
Фотографии с построенных объектов
Несколько вариантов планировки дома
Вальмовая четырёхскатная крыша – устройство, особенности, правила монтажа и фото галерея удачных вариантов
Четырёхскатную крышу можно зачислить к одним из наиболее популярных видов кровли, придающей внешнему виду строения оригинальности. Она зачастую используется при возведении больших сооружений по той простой причине, что такая конструкция выглядит компактно и аккуратно в отличие от двускатного аналога с фронтонами. Вальмовая крыша может быть как стандартной, так и включать различные конструктивные элементы. Так, мансардное или слуховое окно придают конструкции оригинальности.

Разновидности вальмовых четырёхскатных кровельных систем
Проектирование вальмовой крыши
Вальмовая крыша — устройство диагональных стропил
Конструктивные особенности промежуточных стропил и нарожников
Стропильная система вальмовой крыши
Устройство кровельного пирога
Четырёхскатная система крыши как на фото выгодно отличается от двускатного аналога кровли не только внешне, но и способностью намного надёжнее справляться с защитой помещения от внешних погодных факторов – дождь, снег или ветер. При этом, несмотря на то, что вальмовая кровельная система конструктивно сложнее стандартной двускатной крыши, её вполне можно соорудить своими руками в домах и беседках небольших размеров.

Разновидности вальмовых четырёхскатных кровельных систем
Если говорить о четырёхскатных кровельных системах, к ним можно смело зачислить любую крышу, имеющую четыре ската, при этом 2 из них всегда имеют форму трапеции, а оставшиеся 2 повторяют форму треугольника. Также четырёхскатные кровельные конструкции подразделяются на вальмовую, шатровую и переходную полувальмовую крышу.
Вальмовая крыша, фото которой можно видеть, является кровельной системой с двумя треугольными и двумя трапециевидными скатами. В свою очередь, полувальмовая конструкция отличается от предыдущей кровли треугольными скатами, которые возводятся не на всю высоту, а только в верхней части крыши.
Если говорить о шатровой конструкции крыши, то она состоит из четырёх плоскостей треугольной формы, которые сходятся в одну точку в вершине кровли, таким образом, полностью повторяя конструкцию пирамиды с 4 рёбрами. Основой такой крыши всегда является квадратное помещение. При этом конструкция не имеет фронтонов.
Разновидности четырехскатной крыши
Проектирование вальмовой крыши
Как и при выполнении большинства других строительных работ, перед обустройством кровли составляется подробный проект будущей крыши с учётом основных нагрузок, возложенных на стропильную систему. При этом существуют следующие основные нагрузки, которые могут повлиять на конструкцию и параметры стропил:
вес материала, используемого в качестве кровли;
общая масса кровельного «пирога», в который входят следующие элементы: гидроизоляция, теплоизоляция и обрешётка;
предполагаемая нагрузка на крышу от слоя снега в зимний период;
ветровая нагрузка на кровельную систему;
специфическая нагрузка, зависящая от сейсмической активности и других природных факторов.
Также немаловажную роль при расчёте сечения и длины стропильных балок играет угол ската кровли, в соответствии с которым и будет выбираться кровельный материал. Если вальмовая четырёхскатная крыша, фото которой можно видеть, будет иметь пологий, практически плоский скат, то есть коэффициент наклона кровли не будет превышать 15°, тогда целесообразно использовать рулонные материалы. В том случае, когда угол ската равен или превышает 35°, то подойдёт металлочерепица, профнастил или листы асбестоцемента.
Помимо этого проект должен содержать все этапы и чертежи возведения стропильной конструкции и узловых соединений, а также обрешётки крыши. Если проектирование будет выполнено максимально точно и подробно, то выяснить количество необходимого кровельного и сопутствующего материала, в том числе и брусков для стропильной системы, не составит особого труда. Если такой возможности нет, то проект можно заказать у специалистов.
Вальмовая крыша — устройство диагональных стропил
Четырёхскатная вальмовая конструкция кровли как на фото состоит из четырёх диагональных стропильных балок, направленных по отношению к внешним углам строения и сходящихся в одну точку на конце конька крыши. Конструкция нижних накосных стропильных балок четырёхскатной кровли может отличаться в зависимости от материалов, используемых при строительстве здания.
Если строение имеет деревянную брусчатую конструкцию, то опорой для стропильной системы, является верхний венец сруба. В домах каркасной системы – это основная обвязка каркаса. В зданиях, возведённых из кирпича или камня, в качестве опоры скатных стропил используется мауэрлат, который равномерно распределяет сосредоточенные точечно нагрузки от балок по всей площади кладки стены.
Сам мауэрлат – это не что иное, как брус сечением 10х10 см, который укладывается как в центральной части стены, так и ближе к её внутренней стороне. Для защиты крыши от возможности срыва сильным ветром, мауэрлат закрепляется к стенам здания при помощи скруток из проволоки, размещённых с шагом не более 100 см. Один конец проволоки закрепляется к костылю, который, в свою очередь, вбивается между швами кирпичной кладки на уровне 30 см от верхнего края стены, другой свободный конец надёжно фиксирует мауэрлат.
Чтобы в дальнейшем обеспечить свободный доступ к осмотру и ремонту мауэрлата и стропильной системы, расстояние от верхней части перекрытия чердака и нижней частью мауэрлата должно быть более 40 см. При этом все деревянные конструкции, контактирующие с кладкой из кирпича, качественно изолируются при помощи гидроизоляционного материала.
Основной опорой верхней части скатных стропил является коньковый брус — балка из древесины с сечением, аналогичным как у стропильных ног. По той причине, что конструкция вальмовой кровли не предусматривает кирпичных фронтонов, как в случае с двускатной кровельной системой, деревянный коньковый брус опирается на специальные стойки сечением 10х10 см, расположенные с шагом в 3 – 4 м в зависимости от размеров строения. Нижний конец стойки упирается в лежень, который обустраивается несколькими способами:
на внутреннюю стену, если такая имеется в наличии;
на плиту перекрытия из железобетона, через столбики из кирпича.
Сечение лежня напрямую зависит от особенностей четырёхскатной вальмовой крыши, фото которой можно наблюдать. В первом случае – это балка размерами 5х150 см, а во втором — брусок сечением 15х15 см. Однако, в обоих вариантах обязательно обустроить качественную гидроизоляцию из любых доступных рулонных материалов.
Конструкция накосных стропил в таком случае немного длиннее стандартных, при этом на них опираются нарожники (укороченные скатные стропила). По этой причине они, как правило, подвержены нагрузке в 1,5 раза больше, чем на стандартную стропильную систему. Чтобы конструкция диагональных ног выдержала такие нагрузки, их изготавливают спаренными, то есть состоящими из двух одинаковых элементов, скреплённых между собой.
Для уменьшения расчётной длины диагональных ног под ними устанавливаются опоры. В качестве опор может быть использован как брус размерами 10х10 см, так и подкос с аналогичным сечением. Подкосы располагаются под углом в 45°, упираясь нижним краем в лежень.
Конструктивные особенности промежуточных стропил и нарожников
Промежуточные стропильные балки вальмовой кровли верхним краем упираются в коньковый брус, а нижним концом на мауэрлат. Размещаются они с шагом 100-122 см. При этом параметры сечения стропильных балок напрямую зависят от промежутков между стропилами, снеговых нагрузок и общей массы кровельного «пирога».
Очень важно учитывать и то, что промежуточные стропильные балки не должны обладать слишком большой свободной длиной. В случае если пролёт кровли здания превышает 8 м в длину, то под каждой стропильной ногой устанавливается одна стойка или подкос, если же длина превышает 10м, то устанавливают две дополнительные опоры.
Каждую вторую стропильную ногу также необходимо зафиксировать на стене проволочными скрутками 4 мм диаметра и костылями, вбитыми между швами кладки из кирпича на расстоянии 30 см ниже обреза стены. Крепление промежуточных стропил к мауэрлату выполняется специальными обратными скобами.
Стропильные полуноги или нарожники упираются одним концом в диагональные ноги, а другим в мауэрлат. При этом для равномерного распределения нагрузок от нарожников на диагональные стропила их крепят к накосным стропильным балкам в разных местах.
Стропильная система вальмовой крыши
Для возведения несущего каркаса четырёхскатной вальмовой крыши используют следующую последовательность работ:
По наружному периметру стен крепится мауэрлат.
В местах расположения стоек сооружается лежень.
На лежне располагаются опоры для конькового прогона. Стойки размещаются вертикально по уровню и при необходимости усиливаются подкосами.
По отвесу закрепляется коньковый прогон. От точности установки последнего будет зависеть качество всей конструкции крыши.
На следующем этапе устанавливаются накосные стропила между мауэрлатом и коньком.
Монтируются промежуточные стропильные балки по аналогии с диагональными ногами.
На финишном этапе крепятся нарожники.
Устройство кровельного пирога
После монтажа стропильной системы вальмовой конструкции крыши переходят к сборке так называемого кровельного пирога, при этом строго следуя одному условию – паронепроницаемые слои должны увеличиваться, начиная изнутри по направлению наружу. Система кровельного «пирога» обустраивается следующим образом:
в межстропильном пространстве укладывается слой теплоизоляционного материала;
с внутренней стороны подкровельного пространства укладывается пароизоляция;
снаружи утеплителя по стропильным балкам укладывается гидроизоляционная плёнка, которая образовывает воронки. Сам материал прижимается к стропильной системе контробрешёткой. При этом гидроизоляционный слой будет пропускать пар наружу строения и не позволит проникать влаге извне;
поверх контробрешётки закрепляется обрешётка.
Обрешётка будет принимать нагрузку кровли и передавать её на стропильную систему. Монтируется она перпендикулярно по отношению к стропилам, а поверх неё настилается кровельный материал. При этом параметры обрешётки будут зависеть от типа кровли. Так, под металлочерепицу укладывают доски 3,2х10 см и шагом 35 см; под 8-волновой шифер — брус 6х6 см и шагом 50 см; для битумной кровли и плоского асбестоцементного шифера – укладывается водостойкая фанера, так как для них нужна сплошная обрешётка.
Hipped Roof Stok Fotoğraf, Resimler ve Görseller
Görsel
Görsel
Fotoğraf
İllüstrasyon
Vektörler
Video
141
hipped roof stok fotoğraf ve görselini inceleyin veya daha fazla stok fotoğraf ve görsel keşfetmek için йени бир арама başlatın.
Sırala:
En popüler
havadan görülen modern gri kalçalı çatı – шатровая крыша stok fotoğraflar ve resimler
Havadan görülen modern gri kalçalı çatı
фрагмент фасада дома, облицованный медными пластинами – шатровая крыша stok fotoğraflar ve resimler
фрагмент фасада дома, облицованный медными пластинами
кровля из мягкой битумной черепицы зеленого цвета на шатровой крыше – шатровая крыша stok fotoğraflar ve resimler
Кровля из мягкой битумной черепицы зеленого цвета на шатровой…
parlak güneşli bir günde kırmızı metal fayanslarla kaplı çatı yapısı. современный конут иншаати. kapladığı çatı ve vadi çatı türleri. ev dış – шатровая крыша stok fotograflar ve resimler
Parlak güneşli bir günde kırmızı metal fayanslarla kaplı çatı yapı
акварельная живопись пейзаж. деревянная беседка в монастыре с шатровой крышей из гонта, на острове на озере в весеннем лесу – шатровая крыша стоковые иллюстрации
Акварельная живопись пейзаж. Деревянная беседка в монастырь с…
фрагмент фасада дома, облицованный медными пластинами – шатровая крыша stok fotoğraflar ve resimler
фрагмент фасада дома, облицованный медными пластинами havadan görünümü bir asfalt gri ülke yolunun yanında. – шатровая крыша stok fotograflar ve resimler
Bir eyer çatısı ve bir ormanlık alanda kırmızı çatı karoları ile…
erfttor, alt-kaster’in tarihi merkezi,bedburg, kuzey ren-westfalya, almanya – шатровая крыша stok fotoğraflar ve Althittor resimler,
merkezi, Bedburg, Kuzey Ren-Vestfaly
eski papaz, latimer road, chenies – шатровая крыша stok fotoğraflar ve resimler
Eski papaz, Latimer Road, Chenies
векторный нарисованный от руки архитектурный эскиз древней колокольни, с традиционной шатровой крышей, многоуровневым мансардным окном окна, аркада с бочкообразными колоннами – шатровая крыша стоковые иллюстрации
Вектор проследил рисованной архитектурный эскиз древнего колокола…
Заброшенная мельница – шатровая крыша
Заброшенная мельница
шатровая крыша с мансардным окном и покрыта серым металлическим шовным листом. каменный дымоход с крышкой и небольшим передатчиком. голубое, облачное небо на заднем плане. – шатровая крыша stok fotoğraflar ve resimler
Шатровая крыша с мансардным окном (мансардное окно) и покрыта серым…
tarihi savunma kulesine çıkıp, lwowek slaski, polonya’nın kentsel duvar ev. – шатровая крыша stok fotograflar ve resimler
Tarihi savunma kulesine çıkıp, Lwowek Slaski, Polonya’nın…
tarihi savunma kulesine çıkıp, lwowek slaski, polonya’nın kentsel duvar ev. – hipped roof stok fotoğraflar ve resimler
Tarihi savunma kulesine çıkıp, Lwowek Slaski, Polonya’nın…
novosibirsk mozaik ile hipped çan kulesi – hipped roof stok fotoğraflar ve resimler
Novosibirsk mozaik ile hipped çan kulesi
rusya, yaroslavl, temmuz 2020 , bir ortodoks kilisesinin çan kulesi. – шатровая крыша stok fotograflar ve resimler
Руся, Ярославль, Теммуз 2020. Бир ортодокс килисесинин чан…
русья, ярославль, теммуз 2020. килисенин куббеси ве чан кулесинин гёкюзюне карши чешниси. – шатровая крыша stok fotoğraflar ve resimler
Руся, Ярославль, Теммуз 2020. Kilisenin kubbesi ve çan…
Ипатьевский монастырь в Костроме – шатровая крыша stok fotoğraflar ve resimler
Ипатьевский монастырь в Костроме
деталь исторической виллы с шатровой крышей – шатровая крыша фото и фото
Фрагмент исторической виллы с шатровой крышей
векторный прорисованный линейный эскиз, церковь в древнерусском стиле с луковичной главой и колокольней с шатровой крышей. старинные золотые чернила и перо рисованной пейзаж – шатровая крыша стоковые иллюстрации
Векторный прослеживаемый линейный эскиз, церковь в древнем русском… русский стиль с луковым куполом и колокольней с шатровой крышей – шатровая крыша стоковые иллюстрации
PrintVintage brown colored Ink and pen hand drawn landscape.Vector
i̇şçinin kulenin tepesinde (kurtarıcı kulesi) yıldız – hipped roof stok fotoğraflar ve resimler
İşçinin kulenin tepesinde (kurtarıcı Kulesi) yıldız
diriliş gate (oskresenskie vorota) – hipped roof stok fotoğraflar ve resimler
Ворота Дирилиш (оскресенские ворота)
Василий Василий Катедрали (собор василия блаженного) ве ишчинин кулеси – шатровая крыша stok fotoğraflar ve resimler
Святой Василий Катедрали (Собор Василия Блаженного) ве ишинин. ..
i̇şçinin kulesi (kurtarıcı kule) – hipped roof stok fotoğraflar ve resimler
İşçinin Kulesi (Kurtarıcı Kule)
saint basil katedrali (sobor vasiliya blazhennogo) ve işçinin kulesi – hipped roof stok fotoğraflar ve resimler
Saint Basil Katedrali (Sobor Vasiliya Blazhennogo) ve işçinin…
i̇şçinin kulesi (kurtarıcı kule) – шатровая крыша stok fotoğraflar ve resimler
İşçinin Kulesi (Kurtarıcı Kule)
ворота (oskresenskie vorota) – шатровая крыша stok fotoğraflar ve resimler
Diriliş Gate (oskresenskie vorota)
hava vane mavi ve bulutlu gökyüzü üzerinde bir sevk çatı üzerinde büyük rüzgar tarafından taşındı – hipped roof stok fotoğraflar ve resimler
hava vane mavi ve bulutlu gökyüzü üzerinde bir sevk çatı üzerinde
kalça çatı bir japon ryokan sırt sonunda dekoratif onigawara kiremit ile süslü. – Шатровая крыша stok fotograflar ve resimler
Kalça çatı bir Japon ryokan sırt sonunda dekoratif Onigawara…
шатровая крыша с красной черепицей – шатровая крыша stok fotograflar ve resimler
Hipped roof with red tiles
çince esinlenen dekoratif camlı çatı kiremitleri ve derin mavi gökyüzü karşı ejder şeklinde beton ışını ile çağdaş bir yapı eğimli çatıda – hipped roof stok fotoğraflar ve resimler
Çince esinlenen dekoratif camlı çatı kiremitleri ve derin mavi gök
i̇şçinin kulesi ( kurtarıcı kule) – шатровая крыша stok fotoğraflar ve resimler
İşçinin Kulesi (Kurtarıcı kule)
i̇şçinin kulesi (kurtarıcı kule) – шатровая крыша stok fotoğraflaler ve resimler
İşıc (Kurtarıc Kulesi)0003 Тайбэй, Тайвань: doğu kapısı – zhongshan bölgesinde – шатровая крыша фото и изображения
Taipei, Tayvan: Doğu Kapısı – Zhongshan bölgesinde
старая башня. – шатровая крыша сток фото и фото
Старая башня.
Старый Ректорий Чени – hiphed Крыша Сток -Фотографлар Ve ResiMler
Старый Ректория Чени
Металл Бир Хава Йолу, Кирмизга Тугла, Мимаринин Айринтилари Ву, яйла, яйла, яйла, яйль, яйла, яйла, яйль, яйль, я. çatı ile dekore edilmiş küçük kule. – шатровая крыша stok fotograflar ve resimler
Metal bir hava yolu, kırmızı tuğla, mimarinin ayrıntıları ve…
i̇şçinin kulesi (kurtarıcı kule) – hipped roof stok fotoğraflar ve resimler
İşçinin Kulesi (Kurtarıcı Kule)
i̇şçinin kulenin tepesinde yıldız – hipped roof stok fotoğraflar ve resimler
İşçinin Kulenin Tepesinde yıldız
Современный Файмли Шатилар, Серамик Фигурлер Иль Декор Эдилмиш Сиртлар с участием Стари -Стари -Стари -Стариз -Стари -Сталос -Эйрат -Эйрат -Эйрат -Эйрат.0016 Modern eğimli çatılar, seramik figürler ile dekore edilmiş sırtlar
русская церковь – шатровая крыша stok fotoğraflar ve resimler
русская церковь
erfttor, alt-kaster’ın tarihi merkezi,bedburg, kuzey ren-simantrestfalya, кровельный рен-вестоклей, кровля
Erfttor, Alt-Kaster’in tarihi merkezi, Bedburg, Kuzey Ren-Vestfaly
красивый летний вид на одноэтажный дом и красную черепичную крышу старого города в есилова, турция – шатровая крыша stok fotoğraflar ve resimler
Красивый летний вид на односкатный дом и красную черепичную крышу. ..
современная бревенчатая шатровая церковь в стиле русского деревянного зодчества в деревне максимиха, бурятия – шатровая крыша stok fotoğraflar ve resimler
современная бревенчатая шатровая церковь в с. стиль русского деревянного…
современная бревенчатая шатровая церковь в стиле русского деревянного зодчества в селе максимиха бурятия – шатровая крыша stok fotoğraflar ve resimler
современная бревенчатая шатровая церковь в стиле русского деревянного…
old wooden chapel – hipped roof stok fotoğraflar ve resimler
Old wooden chapel
nürnberg yakınlarındaki feucht şehir manzarası – hipped roof stok fotoğraflar ve resimler
Nürnberg yakınlarındaki Feucht şehir manzarası
ormana gizlenmiş balıkçı nehir kampı, sakhalin, rusya’nın uzak doğu’su . – шатровая крыша stok fotoğraflar ve resimler
Ormana gizlenmiş balıkçı nehir kampı, Sakhalin, Rusya’nın Uzak Doğ
agathator’un arka yüzü, alt-kaster’in tarihi merkezi,bedburg, kuzey ren-pedtoğestfalya, foltmano крыша ресимлер
Agathator’un arka yüzü, Alt-Kaster’ın tarihi merkezi, Bedburg,. ..
современная бревенчатая шатровая церковь в стиле русского деревянного зодчества в деревне максимиха, бурятия – шатровая крыша stok fotoğraflar ve resimler
современная бревенчатая шатровая- крышная церковь в стиле русской деревянной…
средневековая церковь и арочное каменное крыльцо с шатровой крышей в россии. вектор прослеживается золотыми чернилами и пером ручной работы архитектурный пейзаж – шатровая крыша фондовых иллюстраций
Средневековая церковь и арочное каменное крыльцо с шатровой крышей в России.
церковь в древнерусском стиле с луковичными куполами и колокольней с шатровой крышей. Золотой цветной вектор, прорисованный линейной тушью и пером, набросок – шатровая крыша фондовые иллюстрации
Церковь в древнерусском стиле с луковичными куполами и колоколом… )
Башни православной церкви – шатровая крыша stok fotoğraflar ve resimler
Башни православной церкви
школа в стиле старой готики, Женева, Швейцария, широкоугольный объектив – шатровая крыша stok fotoğraflar ve resimler
Старая школа готического стиля, Женева, Швейцария, широкоугольный объектив
, черно-белые чернила и перо, нарисованный вручную пейзаж, линейный эскиз, церковь в древнерусском стиле с луковыми куполами и колокольня с шатровой крышей – шатровая крыша стоковые иллюстрации
Черные и белые чернила и перо, нарисованные вручную, пейзаж, линейный эскиз,. .. современный конут иншаати. kapladığı çatı ve vadi çatı türleri. ev dış – шатровая крыша stok fotograflar ve resimler
parlak güneşli bir günde kırmızı metal fayanslarla kaplı çatı yapı
1.108 вальмовая крыша Стоковые фото, картинки и изображения
Водонепроницаемая проблемная зона крыши с асфальтовой черепицей и водосточным желобом. ПРЕМИУМ
Угол наклона крыши из оранжевой черепицы на изолированном белом фоне. подножие горы нокогири.ПРЕМИУМ
Набор названий типов крыш с 3D-примерами для строительства домов. внешние формы строительства дома с векторной иллюстрацией форм образования и объяснения. Раздаточный материал по архитектуреPREMIUM
Асфальтовая черепица на шатровой крыше с двускатными слуховыми окнами в жилом домеPREMIUM
Крупный план шатровой крыши по имени ёсэмунэдзукури, украшенной декоративной плиткой онигавара на конце конька и деревянным фасадом по имени сасарако-шитами старого традиционный японский гостевой дом рёкан. ПРЕМИУМ
Скелетные остатки старого сарая готовы рухнуть. PREMIUM
Части векторной иллюстрации крыши. маркированная конструкция крыши дома и описание. диаграмма образовательного объяснения со строительными внешними компонентами для обучения архитектуре и строительной школе. ПРЕМИУМ
Фон с геометрическим градиентным треугольником. bboy делает стильные трюки.PREMIUM
Абстрактный полутоновый геометрический векторный рисунокPREMIUM
Бесшовный узор с абстрактными волнистыми полосамиPREMIUM
Угол наклона зеленой черепичной крыши в оттенке папоротника или темного мха на фоне белого облака и голубого неба.
Часть оранжевой черепицы на фоне голубого неба по диагоналиPREMIUM
Зеленая черепичная крыша с белыми декоративными карнизами современного дома на фоне облаков на фоне голубого неба в вертикальной рамкеPREMIUM
Полковичие (полковникские) палаты, 17 век, в Коломенском, Москва, Россия – 14 октября 2010 г.PREMIUM
Типы крыш векторный набор иконокPREMIUM
Типы крыш векторный набор иконок изолирован от фона. различные типы крыш в очертаниях. коллекция в черно-белых тонах с именами типов или заголовками.PREMIUM
Фон с геометрическим градиентным треугольникомPREMIUM
Зеленая черепица в тонах папоротника или темного мха на изолированном белом фонеPREMIUM
Японская архитектура. фигура льва страж крыши. киото, 23 октября 2016 г.: храм мёсиндзи, мистические стражи крыши, обычно используемые как часть украшений крыш в древних японских и китайских архитектурах. ПРЕМИУМ
красивый летний вид на одноэтажный дом и красную черепичную крышу старого города в есилова, turkey.PREMIUM
Бесшовный узор в виде треугольника в стиле МемфисPREMIUM
Бесшовный узор с абстрактными волнистыми полосамиPREMIUM
Двускатная кровельная конструкция с мансардными окнами, водосточным желобом, гидроизоляцией. водосточная система, мансардное окно на кровле из металлочерепицы мансардного дома.PREMIUM
Бесшовный спиральный узор в стиле МемфисPREMIUM
Бесшовный спиральный узор в стиле МемфисPREMIUM
Дом с соломенной крышей на острове ХиддензееPREMIUM
Низкий угол обзора, угол шатровой крыши с белым желобом, жилого дома, в безоблачный день (синий). PREMIUM
Фон с геометрическим градиентным треугольником. ПРЕМИУМ
Серая черепичная крыша современного дома на фоне облаков на фоне голубого неба в вертикальной рамке.
Молодая женщина танцует на фоне города.PREMIUM
Угол наклона синей бетонной черепицы на фоне крышиPREMIUM
Мужчина, танцор хип-хопа или бибой, замирает в одной позе на белом фоне. bboy выполняет стильные трюки.PREMIUM
Исторические дома в Портсмуте, штат Нью-Гемпшир, СШАPREMIUM
Дом садовника Венуорта в Портсмуте, штат Нью-Гэмпшир, был построен в георгианском стиле в 1760 году. модный серый двухэтажный дом с фасадом из смешанного сайдинга в стиле бельвю с шатровой крышей и большими панорамными окнами. северо-запад, СШАPREMIUM
Абстрактный полутоновый геометрический векторный рисунокPREMIUM
Фон с геометрическим градиентным треугольникомPREMIUM
Роскошный новый дом с ограниченной привлекательностью. модный серый двухэтажный дом с фасадом из смешанного сайдинга в стиле бельвю с шатровой крышей и большими панорамными окнами. северо-запад, сшаPREMIUM
Исторические дома в портсмуте, нью-хэмпшир, сшаPREMIUM
набор иконок для сбора работ по замене крыши. замена металлической и деревянной кровли, установка солнечных батарей и светового люка, вентиляция и ремонт черные контурные иллюстрацииПРЕМИУМ
Исторические дома в Портсмуте, Нью-Гэмпшир, СШАPREMIUM
Молодой человек в хип-хопе с капюшономPREMIUM
Типы крыш, векторный набор иконок в стиле тонкой линииPREMIUM
Исторические дома в Портсмуте, Нью-Гэмпшир, СШАPREMIUM
Большой крыша покрыта черепицей из красной глины. муниципальное жилье, жилое строительство.ПРЕМИУМ
Молодая модель в серьгах, белой рубашке и коричневой куртке смотрит в камеру, позируя с рукой на бедре снаружиПРЕМИУМ
Есилова, турция – 28.08.2021: красивый летний вид на дома с красной черепичной крышей старого города и автомобили на улице в есилова, турция. ПРЕМИУМ
Гидроизоляционная проблемная зона крыши с асфальтовой черепицей и водосточным желобом. асфальтовая черепица кровельная конструкция.PREMIUM
Старый сарай с красной шатровой крышей окружен деревьями, покрытыми инеемPREMIUM
Молодой человек в хип-хоп толстовке с капюшономPREMIUM
Мужчина в черно-белом толстовке с капюшономPREMIUM
Музыкальный коллаж на большом кирпиче стена, граффитиPREMIUM
Новая кровельная конструкция с мансардными окнами, водосточной системой, мансардными окнами и защитой крыши от сноуборда, наружной защитой от снега. строительство современного дома. вальмовые и ендовильные типы кровли. кровельное строительство.PREMIUM
Сыр, яблоки и другая еда на подносе на балконе, с панорамой Праги на заднем планеPREMIUM
Старый деревенский сарайPREMIUM
Фрагмент деревенского тайского дома с вальмовой крышей в деревне аха Маеджантай на холме в чиангмае, таиланд. ПРЕМИУМ
Рождественский городок на фоне высоких горPREMIUM
Старый ветхий сарайPREMIUM
Мужчина, танцор хип-хопа или би-бой, замирает в одной позе на белом фоне. bboy выполняет стильные трюки.PREMIUM
Павильон в храме императоров прошлых вековPREMIUM
Музыкальный коллаж на большой кирпичной стене, граффитиPREMIUM
Манила, Филиппины – 01 октября 2020 г.: городской модный хип-хоп гранж на городской территории в хип- культура моды хмеля на синей городской стене с металлическими решеткамиPREMIUM
Мужчина, танцор хип-хопа или бибой, замирает в одной позе на белом фоне. bboy делает стильные трюки. PREMIUM
Ворота Кюкеймон в замке сюри в районе сюри наха, столица префектуры Окинава, Япония. PREMIUM
Работа по замене крыши на бортовом векторе экрана мобильного приложения. замена металлической и деревянной кровли, установка солнечных батарей и светового люка, вентиляция и ремонт иллюстрацийPREMIUM
Молодой человек в хип-хопе с капюшономPREMIUM
Танцор хип-хопа или бибой замирает в одной позе на белом фоне. bboy делает стильные трюки. PREMIUM
Городская, танцующая и танцующая женщина на крыше с крутой хип-хоп уличной модой и творческой художественной свободой. равновесие, движение и юная танцовщица на тренировке, кардиотренировки и упражнения для тела на открытом воздухеPREMIUM
Фитнес танцующая девушка на крыше голубого небаPREMIUM
Фасад великолепного почтового отделения Киама, построенного в 1878 году из кирпича в викторианском итальянском стиле, Киама, юг побережье нового южного уэльсаПРЕМИУМ
Мужчина, танцор хип-хопа или бибой, замирает в одной позе на белом фоне. Bboy делает стильные трюки.PREMIUM
Стильная женщина на каблуках танцует с улыбающимся партнером на крыше здания на открытом воздухеPREMIUM
Три рэп-исполнителя на крышеPREMIUM
Квадратный каркас залитого солнцем дома с темной скатной крышей над горизонтальной серой стеной и окнамиPREMIUM
Музыка коллаж с гитарами на большой стене, граффитиPREMIUM
Завтрак на балконе, на фоне панорамы прагиPREMIUM
Цифровой состав композитного изображения с женщиной на крыше дома. ПРЕМИУМ
Историческая усадьба, внесенная в список памятников архитектуры, в Шмиткове, Мекленбург-Передняя Померания, Германия. the backgroundPREMIUM
Тип крыши и набор векторных иконок для дома.PREMIUM
Группа трех рэп-исполнителей на крыше. черно-белое фотоPREMIUM
Азиатская брейк-данс перформер bboy заморозить движениеPREMIUM
Молодой человек в хип-хопе с капюшономPREMIUM
Молодой человек в хип-хоп с капюшономPREMIUM
Стильный портрет темнокожего мужчины на крышеPREMIUM
Типы крыш, набор названий с 3d примерами для строительства дома. внешние формы строительства дома с векторной иллюстрацией форм образования и объяснения. Раздаточный материал по архитектуреPREMIUM
Значок здания ресторана вьетнамской кухни. кафе азиатской кухни или ресторан мультяшный векторный фасад с тазобедренной и двускатной крышей, местами для отдыха на открытом воздухе и пальмами. вьетнам архитектура город улица зданиеПРЕМИУМ
Вектор значка цвета установки солнечной панели. знак установки солнечных батарей. изолированный символ illustrationPREMIUM
Афроамериканец в джинсовой куртке, берете и очках позирует на заброшенной крыше. PREMIUM
Значок векторной линии типа крыши и дома.PREMIUM
Коричневая асфальтовая черепица Текстура крыши фонаPREMIUM
Афроамериканец в джинсовой куртке, берет и очки на стене с граффити на заброшенной крыше. ПРЕМИУМ
Вдумчивый рабочий, несущий деревянные доски против большого дома в сером цвете с планами архитектора. ПРЕМИУМ
Афроамериканец в джинсовой куртке, берете и очках, курит сигару на заброшенной фабрике. ПРЕМИУМ
Мельбурн, Австралия, 1 января 2020 года: улица Брансуик в районе Фицрой, Мельбурн, Австралия. ПРЕМИУМ
Мистические скульптуры льва на крыше: мистические стражи крыши призваны следить за поведением и верностью мужчин и женщин. обычно используется как часть древней японской и китайской архитектуры. PREMIUM
Фотографии вальмовой крыши и фотографии Premium High Res
Creative
Редакционная статья
Видео
Лучший матч
Новейший
Старейший
Самый популярный
.
RF and RM
Просмотрите 2 466
доступных стоковых фотографий и изображений с вальмовой крышей или начните поиск по запросу вальмовая крыша или плоская крыша, чтобы найти больше отличных стоковых фотографий и изображений. концепция спальни в мансарде – вальмовая крыша стоковые фотографии, лицензионные фото и изображенияпортрет улыбающейся женщины в футболке на крыше против драматического неба – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти друзья танцуют на городской крыше – вальмовая крыша стоковые картинки , фотографии и изображения без лицензионных платежей: девочки-подростки, использующие скейтборд на автостоянке на крыше – шатровая крыша стоковые картинки, фото и изображения без уплаты роялти женщина в спортивной одежде стоит на крыше во время восхода солнца – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти после свадьбы на тропическом курорте – вальмовая крыша: стоковые фотографии, фотографии без уплаты роялти и изображенияпортрет красивого улыбающегося мужчины – вальмовая крыша: стоковые картинки, фото и изображения без уплаты роялти американец риканского происхождения с видом на городской пейзаж с городской крыши – вальмовая крыша: стоковые фотографии, фото и изображения без уплаты роялти – молодой человек на городской крыше – вальмовая крыша: стоковые фотографии, фотографии и изображения без уплаты роялти – улыбающийся молодой японец, стоящий на крыше в городских условиях. – вальмовая крыша: стоковые картинки, фотографии и изображения без лицензионных платежей: следуй за мной, красивая молодая женщина, стоящая на крыше и держащая за руку бойфренда – вальмовая крыша: стоковые картинки, фотографии и изображения без уплаты роялти & изображенияотпуск в будапеште – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялтиулыбающийся хипстер на вечеринке на крыше в мюнхене – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти группа друзей во время званого обеда на крыше в городе вальмовая крыша: стоковые фотографии, роялти-фри фото и изображениягруппа друзей, опирающихся на перила на крыше – вальмовая крыша фотографирование с помощью смартфона – шатровая крыша стоковые картинки, фотографии и изображения без лицензионных платежейпривлекательная брюнетка с рукой на подбородке приседает на фоне неба во время заката фото и изображениясмеющиеся женщины сидят на перилах на улице – шатровая крыша стоковые картинки, фото и изображения без лицензионных отчисленийдобро пожаловать в нашу часть города – шатровая крыша стоковые картинки, фото и изображения без лицензионных платежейпортрет улыбающейся женщины, тренирующейся с подругой на крыше – шатровая крыша стоковые картинки, фотографии без лицензионных платежей и изображения это сезон – вальмовая крыша стоковые картинки, фотографии без лицензионных платежей и изображениямолодой человек в кресле держит напиток на крыше, портрет – вальмовая крыша вальмовая крыша стоковые картинки, лицензионные фото и изображениядрузья устраивают вечеринку на крыше вечеринка после работы — вальмовая крыша в качестве фона – вальмовая крыша: стоковые фотографии, фотографии и изображения без уплаты роялти волшебная жизнь, мой выбор – шатровая крыша стоковые картинки, фото и изображения без уплаты роялти автомобиля во время путешествия отдых на Средиземном море. – вальмовая крыша: стоковые фотографии, фотографии и изображения без лицензионных платежейширокий снимок улыбающихся друзей и семьи, празднующих на террасе на крыше после свадьбы на тропическом курорте – вальмовая крыша: стоковые фотографии, фотографии и изображения без уплаты роялтигородская вечеринка на крыше ночная вечеринка – вальмовая крыша стоковые картинки, лицензионные фото и изображенияазиатская женщина на крыше сиэтла с горизонтом – вальмовая крыша – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти. Латиноамериканские / латиноамериканские друзья на вечеринке на крыше вечером летом -бесплатные фото и изображениямолодой диджей-мужчина играет музыку на сеансе с микшером на вечеринке на закате на крыше. – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялтидень святого валентина – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти – вальмовая крыша: стоковые картинки, фотографии и изображения без уплаты роялти – вид сбоку на человека, пьющего пиво на крыше на закате – вальмовая крыша: стоковые картинки, фото и изображения без уплаты роялти – вальмовая крыша: стоковые фотографии, фотографии и изображения без уплаты роялти – смешанная расовая пара, сидящая спиной к спине на крыше со скейтбордом – вальмовая крыша Бесплатные фото и изображениямолодая пара в креслах на крыше е на террасе – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялтисмеющиеся друзья делят пиво на крыше – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти болтать на вечеринке на террасе на крыше – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялтидень святого валентина – вальмовая крыша стоковые картинки, фото и изображения без уплаты роялти город – вальмовая крыша: стоковые картинки, фотографии и изображения без лицензионных платежей во время восхода солнца – шатровая крыша: стоковые фотографии, фотографии без уплаты роялти и изображения 42
28 Типы конструкций и стилей крыш (с иллюстрациями)
При проектировании здания часто можно считать само собой разумеющимся, что крыша представляет собой единую форму, подходящую для всех, но это определенно не так. Существует огромное количество типов крыш, все они служат разным целям и больше подходят для определенных погодных условий и стилей строительства.
Вам нужны специалисты по кровельным работам для вашего домашнего или коммерческого проекта? Позвоните нам по телефону 0808 196 7606 .
Определение того, какая крыша и какая из них лучше всего подходит для ваших нужд, может оказаться сложной задачей, JTC Roofing собрала 28 типов конструкций крыш, доступных для различных стилей зданий, здесь:
Крыша капота
Коробчатая двускатная крыша
Крыша бабочки
Фонарь Крыша
Комбинированная крыша
Крестовая двускатная крыша
Шатровая крыша
Изогнутая крыша
Купольная крыша
Мансардное окно
Голландская двускатная крыша
Плоская крыша
Передний фронтон
Двускатная крыша с односкатной крышей
Гэмбрел Крыша
Полушатровая крыша
Шестиугольная крыша беседки
Шатровая и ендовная крыша
Джеркинхед Крыша
Мансардная крыша
М-образная крыша
Открытая двускатная крыша
Парапет крыши
Шатровая крыша пирамиды
Крыша солончака
Односкатная крыша или Skillion
Простая вальмовая крыша
Skillion и Lean to Roof
Крыша фонаря
Крыша фонаря имеет внутреннюю стену, построенную над одной секцией крыши, причем эта часть стены часто имеет несколько окон или одно длинное окно. Секции крыши по обе стороны от вертикальной стены обычно имеют наклон, что позволяет проникать в окна большому количеству естественного света.
Мы являемся ведущим подрядчиком по металлическим кровлям, обеспечиваем кровлю различных стилей и материалов по всей Великобритании, а также предлагаем услуги по ремонту кровли. Мы работали над самыми разными зданиями, от промышленных складов до богато украшенных церквей, поэтому наша команда оборудована для любой проект .
Мы работаем с алюминием , свинцом , медью , цинком и нержавеющей сталью кровельными материалами – свяжитесь с нашей командой сегодня, чтобы обсудить, что лучше всего подходит для вашего проекта, и заказать подрядчика для обследования вашего сайта.
Брошюры Руководство по вальмовой крыше
: общие типы и преимущества
Кэти Бартон | Опубликовано 4 июля 2022 г.
Купить сейчас
Вальмовая крыша имеет конструкцию, при которой все четыре стороны крыши скатываются. Он самоподдерживающийся, что делает его одним из самых конструктивно прочных и ветроустойчивых типов крыш.
Архитектурно-дизайнерское бюро Naoi
Но существует более одного типа вальмовой крыши, что может привести к путанице. Кроме того, в некоторых домах используется комбинация вальмовой и двускатной крыш.
Если вы планируете установить четырехскатную крышу в своем доме, вот что вам следует знать.
Обзор конструкции вальмовой крыши
Все стороны вальмовой крыши наклонены вниз. В квадратных домах четыре стороны вальмовой крыши образуют вершину. В прямоугольных домах стороны вальмовой крыши сходятся, образуя конек.
Шаг вальмовой крыши может варьироваться в зависимости от стиля.
Некоторые стили имитируют форму пирамиды, в то время как другие представляют собой смесь вальмовых крыш с другими типами, такими как двускатная.
5 Наиболее распространенные типы вальмовых крыш
Шатровые крыши могут иметь самые разные формы и размеры. Вот наиболее распространенные типы:
Стандартная четырехскатная крыша — традиционная четырехскатная крыша на прямоугольном доме с четырьмя наклонными сторонами, которые сходятся на коньке.
Шатровая пирамидальная крыша — Пирамидальная шатровая крыша — это то, что вы увидите на квадратных строениях. У него четыре равные стороны, которые сходятся в одной точке.
Шатровая и ендовильная крыша – Шатровая ендовная крыша возникает, когда дом имеет форму буквы T или L, а не стандартного прямоугольника. У этой крыши есть долина, где сходятся несколько шатровых крыш.
Полувальмовая – полувальмовая или полувальмовая крыша сочетает в себе стили двускатной и шатровой крыш. Крыша начинается с двускатной конструкции, но верхние точки шатровые.
Голландская двускатная крыша — Голландская двускатная крыша представляет собой вальмовую крышу с фронтоном наверху.
Шатровая крыша или двускатная крыша
Двускатная крыша является наиболее простой конструкцией крыши. Он имеет две ровные стороны, образующие вершину посередине.
Двускатные крыши — самые простые в строительстве и, следовательно, одни из самых дешевых вариантов. Поскольку эти крыши скатные и не имеют плоских участков, они идеально подходят для районов с сильным дождем или снегом.
Шатровые крыши хорошо себя чувствуют в экстремальных климатических условиях. Их конструкция делает их самоподдерживающимися и лучшим выбором для кровли при сильном ветре и ураганах. И, поскольку они эстетичны, они могут повысить привлекательность бордюра.
Какими бы прекрасными они ни были, у них есть два потенциальных недостатка. Во-первых, четырехскатные крыши дороже двускатных. Во-вторых, так как у них больше швов, у них больше шансов протекать.
Шатровая крыша может быть лучшим вариантом, если вы живете в районе, где часто бывают сильные ветры. С другой стороны, двускатная крыша лучше, если вы не беспокоитесь о сильном ветре и хотите что-то простое в обслуживании.
Шатровая крыша и вальмовая крыша
Некоторые путают четырехскатную крышу с двускатной, но это не одно и то же. Вальмовая крыша представляет собой двускатную конструкцию с двумя симметричными скатами с обеих сторон. Верхний склон обычно пологий, а нижний — крутой.
Вальмовые крыши прекрасно отводят воду от дома, но не подходят для районов с сильным снегопадом. Они также не так устойчивы к ветру, как четырехскатные крыши.
Вальмовая и вальмовая крыши максимально увеличивают пространство чердака. Но четырехскатная крыша — лучший выбор, если вы живете в экстремальном климате.
Плюсы и минусы вальмовой крыши
Существует много типов вальмовых крыш, и они подходят для всех типов домов. Если вы рассматриваете вальмовую крышу для своего дома, вот плюсы и минусы:
Плюсы вальмовой крыши:
Эстетика – Вальмовые крыши имеют множество вариантов, и почти все они добавят вашему дому привлекательности.
Самостоятельная распорка . Поскольку вальмовые крыши являются самонесущими, они обладают большей структурной целостностью, чем многие другие типы крыш.
Идеально подходит для сильного ветра – Конструкция вальмовых крыш помогает им противостоять сильному ветру. Это один из лучших вариантов для районов, подверженных ураганам.
Превосходный дренаж – Наклон вальмовых крыш предотвращает накопление дождя или снега.
Минусы вальмовой крыши:
Дороговизна . Иногда сложная конструкция вальмовой крыши может сделать ее намного дороже, чем стандартную двускатную крышу.
Предрасположенность к протечкам – На вальмовых крышах больше швов, чем на многих других крышах, что повышает вероятность протечек.
Примеры вальмовых крыш
Если вам нужно вдохновение, вот некоторые из самых популярных стилей вальмовых крыш.
Стандартная четырехскатная крыша дома в островном стиле
Russell Home Builders
Традиционная четырехскатная крыша имеет четыре стороны, которые соединяются с пиком или коньком, в зависимости от формы дома.
Стандартные вальмовые крыши являются одними из самых дешевых в этом стиле, поскольку их конструкция очень проста.
Шатровая и ендовная крыша на традиционном одноэтажном доме
Дуг Саймон АРХИТЕКТУРА
Шатровые и ендовные крыши состоят из нескольких секций шатровой крыши, которые встречаются и образуют ендовы. Обычно они имеют Т-образную или L-образную форму, но могут варьироваться.
В этом традиционном доме легко увидеть, как соединяются несколько крыш.
Голландская двускатная крыша в деревенском доме
Hoedemaker Pfeiffer
Если вы задумали сделать комбинацию вальмовой и двускатной крыш, вот один из способов сделать это.
Такая крыша называется голландским фронтоном. Он начинается как вальмовая крыша, а затем имеет фронтон наверху. Иногда фронтон небольшой, но в этом случае домовладелец решил разместить большой фронтон в центре.
Часто задаваемые вопросы (FAQ)FAQ
Дома каких типов лучше всего смотрятся с вальмовыми крышами?
Шатровые крыши являются одним из самых универсальных стилей и подходят для любого типа дома. Хотя вы обычно видите шатры на домах в георгианском и французском колониальном стиле, они подходят для любого дома. Вы легко найдете примеры современных, фермерских и деревенских домов с шатровыми крышами.
Почему текут вальмовые крыши?
Шатровые крыши протекают, потому что они имеют больше швов, чем крыши других стилей, таких как двускатные или вальмовые. Чем больше швов в кровле, тем больше шансов на протечки. Убедиться, что ваша крыша закреплена и правильно залита, — это способ номер один предотвратить протечки. Осматривайте крышу ежегодно или после сильных ураганов на наличие повреждений.
Как долго служат вальмовые крыши?
Срок службы вальмовой крыши зависит от используемого материала, вашего климата и того, насколько хорошо вы ухаживаете за крышей. В зависимости от кровельного материала вы можете ожидать, что ухоженная вальмовая крыша прослужит пятьдесят и более лет.
Заключительные мысли
Стандартная вальмовая крыша имеет четыре наклонных стороны, которые сходятся на пике или коньке. Есть несколько вариантов шатровой крыши; некоторые из них сложны и сочетают в себе несколько стилей крыши.
Шатровые крыши отлично подходят для повышения привлекательности дома. Но помимо их очевидной приятной эстетики, они также являются самонесущими и являются одной из лучших крыш для районов с сильным ветром и подверженных ураганам. Самый большой недостаток вальмовых крыш заключается в том, что они с большей вероятностью протекают, поскольку имеют дополнительные швы.
6 типов вальмовых крыш – стоимость – срок службы – преимущества – недостатки
23 апреля 2022 г. by Saad Iqbal знать, как они называются или как они работают.
Вальмовая или наклонная крыша — это тип крыши, которая наклонена вниз от гребня к краю со всех четырех сторон. Все стороны крыши не параллельны земле, как плоская крыша.
Эти наклонные стороны сходятся в точке с углом более 180 градусов. Этот внешний угол, образованный из-за пересечения наклонных линий, известен как тазобедренный. Эти наклонные линии имеют одинаковую длину и скаты со всех четырех сторон, поэтому вальмовая крыша симметрична относительно осевых линий.
Доступны по цене и просты в изготовлении. Этот тип кровли имеет несколько отличительных особенностей, которые делают его уникальным среди других типов крыш, включая вальмовые и коньковые.
Нужна ли мне новая крыша 1
Пожалуйста, включите JavaScript
Нужна ли мне новая крыша 1
Типы вальмовых крыш
Существуют следующие типы вальмовых крыш: 6
92
7
Крестообразная крыша
Шатровая пирамида
Голландская двускатная крыша
Вальмовая
Простая
Простая вальмовая крыша состоит из двух сторон трапециевидной формы и двух других сторон треугольной формы. Две трапециевидные стороны встречаются наверху, а треугольник соединяет их, как показано на рисунке ниже. полутреугольные стороны срезаны и образуют полувальмовую крышу. Это показано на рисунке ниже
Крестообразная крыша
Состоит из двух простых крыш, расположенных L-образно или T-образно. Место, где встречаются две отдельные вальмовые крыши, образующие L-образный или Т-образный угол, называется ендовой. Это показано на рисунке ниже:
Пирамида
Форма пирамиды идеальна для квадратного здания. Он состоит из четырех треугольников, которые встречаются в одной точке, называемой короной. В отличие от других типов, пирамидальная крыша не имеет коньковой балки. Наверху только одна точка. Но такая крыша не подходит для прямоугольных строений.
Голландская двускатная крыша
Голландский тип предлагает комбинированные преимущества вальмовой и двускатной крыши. Это прочная кровля с дополнительным внутренним пространством вверху. В верхней части плоскости вальмовой крыши предусматриваем фронтон на торце. Поскольку он предлагает больше естественного солнечного света, чем простой тип, он может снизить расходы на отопление зимой. Вы также можете добавить окно наверху, чтобы впустить больше света.
Тент
Для зданий многоугольной или восьмиугольной формы предусмотрена остро скатная крыша, называемая шатровой. Крутые склоны, поднимающиеся к пику; предлагает лучший дизайн для крошечного дома. Эта крыша была выбрана для большинства церквей. Это было отличительной чертой средневековой религиозной архитектуры.
также прочитайте: 11 Различия между колонкой и стойкой (должны знать)
Components
Крыша HIP состоит из следующих компонентов
6 HIP RALTER
6666666666676666766666666666666666666666666666666666666666666666666н.
Коньковая доска
Рядовые стропила:
Это наклонные деревянные элементы, укладываемые от конька к карнизу. Его цель – центрировать коньковую доску и придать строительную высоту кровле.
Вальмовое стропило:
Это наклонные стропила, образующие вальмовую часть скатной крыши. Их укладывают по диагонали от конька к углу стены для поддержки кровельного покрытия.
Нарожное стропило:
Имеют меньшую длину по сравнению с обычными стропилами и укладываются от вальмы к карнизу.
Коньковая доска:
Предназначена для обеспечения верхней части конструкции и поддержки простых и вальмовых стропил в конструкции крыши.
Дизайн
Шатровая крыша проектируется с учетом различных факторов, таких как стоимость строительства, срок службы, тип используемого материала, принятая форма крыши и т. д. Формы конструкции вальмового пола включают пирамидальную, прямоугольную, квадратную запланированная форма вместе с основными компонентами, такими как обычное стропило, домкратное стропило, вальмовое стропило.
Он разработан с использованием материалов самого высокого качества, поскольку от этого зависит срок его службы. Статические данные показывают, что он рассчитан примерно на 50 лет. А стоимость шатровой крыши зависит от различных факторов, таких как стоимость рабочей силы, стоимость материалов, стоимость каркаса и т. д. является его структурная целостность. Прилагая больший вес к меньшему количеству опор и оказывая меньшее сопротивление при сильном ветре или экстремальных погодных условиях, вальмовая крыша может обеспечить большую защиту, чем остроконечные крыши или крыши с меньшим уклоном.
Состоит из эстетичного внешнего вида.
Энергоэффективен.
Благодаря аэродинамической форме более устойчив к воздействию ветра.
Обеспечивает хороший уклон для отвода воды после дождя или снега.
Эффективен для использования в заснеженных районах.
Недостатки
Несмотря на то, что эти типы крыш долговечны и просты в строительстве, они часто кажутся простыми и обычными. Отсутствие деталей затрудняет определение вальмовой крыши с первого взгляда, в отличие от многих остроконечных и шатровых вариантов, которые имеют детали или украшения, которые делают их уникальными.
Это также может создать проблему, если вы проектируете свой собственный дом, так как вы можете больше подумать о том, как должен выглядеть ваш дом.
Требуется регулярное обслуживание, что увеличивает стоимость.
Крыша такого типа имеет высокую вероятность протечки.
Строительство занимает больше времени, что увеличивает стоимость рабочей силы.
Для строительства требуются высококвалифицированные рабочие.
В этом типе крыши меньше вентиляции.
Стоимость
Средняя стоимость строительства четырехскатной крыши для дома среднего размера составляет 13 500 долларов США. Важно учитывать ваши затраты на рабочую силу, поскольку, вероятно, вам придется нанять профессионалов для выполнения большей части работы. Стоимость зависит от многих факторов, таких как строительные материалы, размер здания, сложность каркаса и т.д. около 8000$ на материалы. Кровельщики считают, что стоимость установки новой вальмовой крыши намного меньше, чем замена существующей крыши.
