Водоотвод с крыши — особенности монтажа водосточных систем различного типа

Для защиты фасада здания от брызг дождя и устройства стока воды с придомовой территории в зданиях со скатной кровлей устраивают организованный водоотвод с крыши.

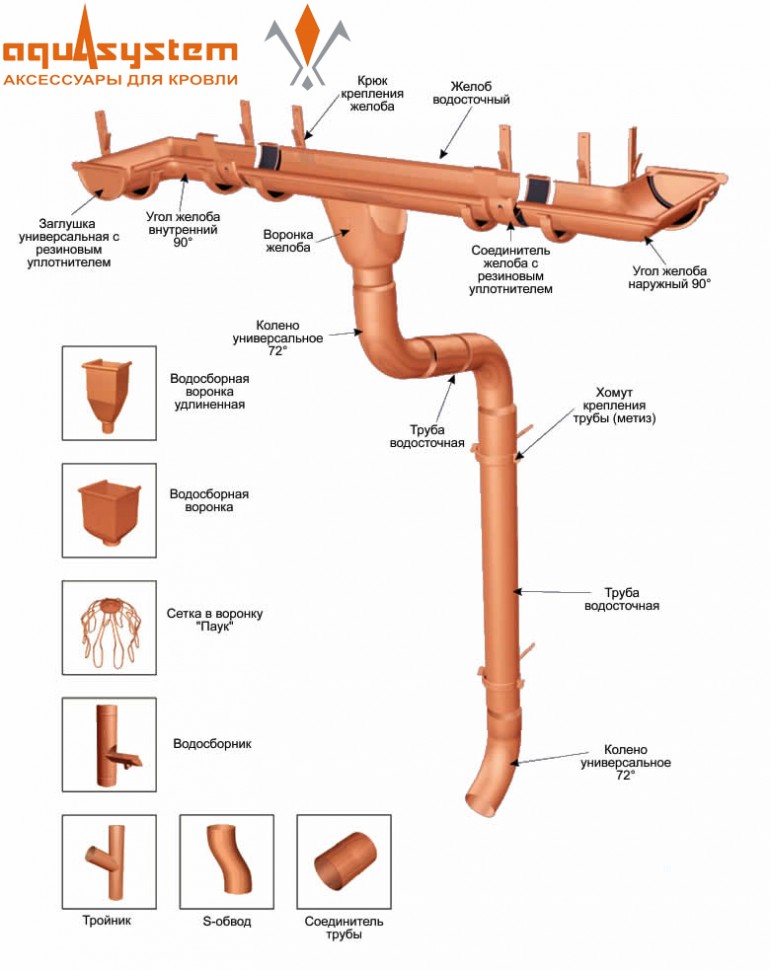

Структура водосточной системы дома со скатной крышей

Производители предлагают несколько вариантов модульных систем, отличающихся главным образом материалом, из которого они изготовлены:

• С советских времен привычна ливневая система из оцинкованной стали. Сегодня появились более качественные изделия, однако оцинковка все еще пользуется популярностью.

Широкая водосточная воронка

Традиционно использовались именно такие, широкие воронки. Они некрасивы, но широкое «горло» компенсирует низкую точность изготовления изделий и их монтажа.

В крышах из оцинкованной стали зачастую горизонтальные желоба отсутствуют, имеются только воронки и водосточные трубы. Поток воды направляется желобами, выполненными на карнизном свесе самой кровли. Такое решение трудоемко, неэффективно для крыш с большим уклоном. Однако за счет того, что отсутствуют горизонтальные элементы, которые могут повреждаться сходящим снегом и сосульками, более надежно и безопасно.

Водосток кровли из оцинкованной стали без желобов надежен, но сложен в исполнении

Из положительных моментов можно назвать большую прочность конструкции (применяется сталь от 1 до 2 мм), невысокую стоимость и возможность изготовления индивидуальных изделий любой формы.

Схема традиционного водостока из оцинкованной стали

Недостатки: Оцинковка не очень привлекательна. Трубы ржавеют, уже на второй-третий год, начиная с торцов, распространяется коррозия. Срок службы до 15-30 лет, если трубы периодически окрашивать масляными красками снаружи. Геометрия изделий неидеальна, стыки элементов не всегда плотно подходят. Традиционно желоба и водостоки соединяли завальцовкой, что давало прочное соединение. Сегодня предпочитают уплотнять шов герметиком.

Сегодня можно встретить водосточку из оцинковки с тремя типами воронок: традиционной с широкой горловиной и более современными: накладной и проходной

• Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий круглая либо прямоугольная.

Система из металла с цинково-полимерным покрытием. Хорошо видно, как можно объединить водостоки на сложных кровлях

Покупателю предлагается на выбор множество цветов, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно, точность изготовления изделий высокая, есть возможность заказывать индивидуальные изделия. Срок службы 25-50 лет в зависимости от типа металла.

В процессе монтажа нужно оберегать сталь от царапин.

• Водостоки из меди, алюминия и стали с цинк-титановым покрытием пока у нас, скорее, экзотика.

Водосток из меди со временем потемнеет и покроется пленкой малахитового оттенка Кроме изделий из цельной меди, выпускаются системы из стали с медным гальваническим покрытием

• Пластиковые системы слива в зависимости от конструкции могут соединяться двумя разными способами: клеевым либо с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, цветовая палитра небогата. Срок службы до 30 лет.

Пластиковая ливневая система имеет самый аккуратный вид и лучшую герметизацию стыков.

Несомненные плюсы: простота монтажа, малый вес, наилучшая герметичность среди всех систем, аккуратный внешний вид, умеренная стоимость.

Минус: пластик боится экстремальных морозов, более хрупок, чем сталь и может быть поврежден снегосходом.

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см² площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см² и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м². Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Существует два типа крепления горизонтальных желобов:

• Первый — с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Кронштейны желобов крепятся сверху основания кровли. Для всех монтажных работ следует использовать только саморезы

• Второй вариант — кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Кронштейны водостока крепятся на вертикальную поверхность лобовой доски

Правила установки кронштейнов ↑

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Монтаж кронштейнов на основание кровли. Необходимо соблюдать общий уклон и не забывать контролировать положение крюков уровнем

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена ↑

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл — только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

Полный процесс монтажа ливневки. Нельзя забывать о соблюдении правил техники безопасности

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Таким образом можно узнать необходимую длину прямого участка колена

Установка водостоков не составляет никакой сложности. Как правило, они имеют длину 4 метра, легко стыкуются.

Если отвод воды от дома осуществляется поверхностно, на отмостку, в нижней части водостока ставим обычный отмет — колено с большим выносом под углом в 45°.

Слив направляет воду в сторону от здания, а нижний край трубы следует расположить на 15-20 см выше

В случае, если территория оборудована подземной ливневой системой, водосток можно ввести сразу в ливневой колодец. Наилучшим образом соответствуют этому варианту круглые трубы пластиковых водостоков.

Если водосток планируется заводить в ливневой колодец, лучшим выбором будут круглые трубы диаметром 10 см

• Существует множество различных типов, марок и разновидностей водосточных систем. При общей схожести, они различаются в деталях. В процессе монтажа необходимо изучить и держать при себе руководство по выполнению работ, которое можно получить у дилера либо скачать с сайта производителя.
• В снежных районах обязательно выполнение мероприятий по снегозадержанию для скользких типов кровли (все виды металлической кровли, кроме композитной). Для других типов кровли снегозадержание желательно. Обогрев желоба электрическим кабелем сведет к минимуму вероятность повреждения желоба.

Снегозадержатели обезопасят от схода снега не только людей, но и водосточную систему

Выполнить слив с крыши с использованием модульной системы по силам любому человеку, который не боится высоты и имеет минимальные строительные навыки. Особое внимание необходимо уделять точной разметке кронштейнов. Браться за устройство водоотведения с крыши из стальных оцинкованных листов без желобов, не имея опыта работ с фальцем, не стоит.

Как установить водостоки если крыша уже покрыта

Системы сбора дождевой воды со скатов кровли и ее отвода в ливневую канализацию или, по крайней мере, подальше от фундамента дома, является обязательной к обустройству, поэтому ее необходимо включить в разрабатываемый проект будущего строительства. Чаще всего монтажом водостоков занимаются на этапе создания обрешетки под дальнейший настил кровли. Однако, существуют конструкции крыши, которые предполагают крепление водосточных систем уже после кровельных работ. Кроме этого, случаются и другие ситуации, например, необходимость замены обветшавших желобов и труб с соответствующими креплениями.

Итак, решаем проблему – как установить водостоки, если крыша уже покрыта. А решение облегчается тем, что производители водосточных систем, предусмотрев разные случаи, при которых приходится монтировать общую конструкцию, изготавливают их в разных вариантах. О них и будет рассказано ниже.

Еще не столь давно самым популярным и, пожалуй, единственно доступным материалом для изготовления водосточных систем была оцинкованная сталь, из которой их, прочем, производят и сегодня. Но они постепенно вытесняются металлическими конструкциями, имеющие полимерное покрытие, или же полностью изготовленными из пластиков. Такие системы обладают более респектабельным внешним видом и длительным сроком службы, значительно превышающий долговечность обычных оцинкованных вариантов. Благодаря этим качествам водостоки «нового поколения» достаточно быстро стали очень востребованы покупателями.

Так как у потребителей достаточно часто возникает вопрос о том, какой вариант лучше — обычный оцинкованный, металлический, имеющий полимерное покрытие или же полностью пластиковый, стоит несколько слов об их сравнительных характеристиках. Следует сразу отметить, что у каждого из материалов, из которых производятся водостоки, есть свои достоинства и недостатки.

• Пластиковую водосточную систему можно назвать самым оптимальным вариантом, так как материал, используемый для ее изготовления, не боится перепадов температуры, устойчив к зимним морозам и летнему зною. Кроме того, пластик не подвержен коррозийным процессам, инертен к ультрафиолету и другим внешним негативным воздействиям.

Пластиковые кронштейны для желобов имеют широкую крепежную поверхность, поэтому плотно прилегают к ветровой доске и надежно на ней удерживаются. Однако, пластик невозможно согнуть, придав ему желаемую конфигурацию, как металлические кронштейны. Поэтому все детали конструкции нужно точно подгонять под конкретную ширину лобовой доски и свеса.

Стоимость пластиковой водосточной системы превышает цены на конструкции из других материалов – это можно назвать самым существенным их недостатков.

• Водостоки металлические с полимерным покрытием стоят несколько дешевле пластика и обладают достаточно длительным сроком эксплуатации. Системы хорошо выдерживают внешние природные воздействия, внешне смотрятся весьма элегантно, практически не уступая по этому параметру полимерным.

Однако, стальные детали с полимерным защитным покрытием не особо устойчивы к механическим процарапывающим воздействиям. Ну а повреждение полимерного покрытия ведет к возникновению коррозионных процессов, а значит, снижается длительность функционирования конструкции. Повредить же покрытие достаточно легко даже при проведении монтажных работ. Нужна повышенная аккуратность при сборке и работе с крепежными деталями.

• Водостоки из оцинкованного стального листа относятся к самым недорогим вариантам. Внешний их вид – недостаточно эстетичный. Служить они могут довольно долго, но при глубоких царапинах коррозия также способна быстро сделать свое недоброе дело.

Достоинством металлических систем можно назвать то, что некоторые их детали намного легче можно подогнать под определенные конфигурации, например, несколько подогнув кронштейны в нужных местах, что с пластиком сделать не получится.

Можно вскользь вспомнить и о менее популярных материалах, из которых делают водостоки для зданий с определенным дизайнерским решением — это может быть медь и сплав титана и цинка. Надежность, долговечность и внешность у таких систем – выше всяких похвал, но зато и цена явно «кусается». Если выбираются такие системы, то для них также можно подобрать кронштейны, которые могут быть закреплены на карниз уже покрытой кровлей крыши.

В принципе, к водоотводным системам, изготовленным из любого материала, можно подобрать поддерживающие кронштейны разных конструкций, так как они продаются не только в комплекте с основными деталями, но и отдельно. Главное, чтобы держатели подходили по форме и размеру к желобу.

Узнайте, как произвести монтаж водослива с крыши своими руками, изучив инструкцию, в специальной статье на нашем портале.

Теперь нужно несколько уточнить моменты, когда же обстоятельства могут вынудить заниматься монтажом водосточной системы уже после того, как кровельный материал настелен на скаты крыши. Так, существует несколько причин такого монтажа:

• Сам этот процесс, именно в такой последовательности, предусмотрен проектом  строительства. Например, если вентиляция кровельной системы будет осуществляться через перфорированные детали софитов, устанавливаемых под свесом крыши. Многие специалисты считают этот способ вентиляции более эффективным, поэтому и планируют закрепление водоотводного желоба на лобовой (ветровой) доске.
• Вынужденное закрепление водостоков по карнизу покрытой крыши происходит в том случае, если дом приобретен в не достроенном виде, а бывший хозяин не предусмотрел их установку заранее.
• Очень распространенная причина, когда старая система водоотвода полностью устарела и выработала свой ресурс — желоба стали протекать, а металлические держатели проржавели и не выполняют свою функцию должным образом.

Цены на водостоки

водостоки

• Если в стропильной системе использовалась для гидроизоляции антиконденсатная пленка, которая согласно технологии должна выходить на карнизный свес. Поэтому в таком варианте отпадает возможность закрепить кронштейны под укладку желобов к обрешетке и их нужно крепить к ветровой доске.

Кронштейны могут быть изготовлены из металла или пластика и различаться конструкцией. Выбор нужной модели будет зависеть от места и способа закрепления водосточной системы.

Кронштейны могут быть длинными, короткими и универсальными:

• Длинные крюки чаще всего используются для закрепления под кровельное покрытие до его настила. Эти элементы фиксируют к стропилам, обычно еще до монтажа  разряженной или сплошной обрешетки.
• Короткие кронштейны могут быть применены для установки водосточной системы на лобовой доске или же на стене здания. Этот вид крюков монтируют как до укладки кровельного покрытия на стропильную систему, так и после того, как кровля будет обустроена. Кроме лобовой доски или стены, иногда этот тип кронштейнов закрепляют на торцевую поверхность стропильных ног или кобылок. Однако, в этом случае надежность установки будет значительно ниже, так как крепежные саморезы или гвозди будут входить в древесину параллельно волокнам.
• Универсальный вариант кронштейнов — это сборно-разборная конструкция, которую можно применять для монтажа водосточных систем как до настила кровельного материала, так и после проведения этого процесса. Возможность регулировки длины позволяет применять их и как длинные, и как короткие.

Для начала нужно разобраться в вариантах способов монтажа водосточных систем, при настеленном кровельном покрытии. Это даст возможность определиться, какой из них применим в каждом конкретном случае.

Итак, существует четыре способа закрепления кронштейнов на элементах стропильной системы:

• На стропильные ноги, как на торцевую, так и на верхнюю или боковую их стороны.
• На ветровую (лобовую) доску.
• Под кровлю, на нижнюю доску обрешетки или на фанеру (осп) сплошной обрешетки.
• На край кровельного покрытия.

Если кронштейны закрепляются до монтажа кровельного материала, то их фиксируют чаще всего на стропилах или же на нижней доске обрешетки. В этом случае используются поддерживающие крюки с длинными ножками, которые при необходимости правильного расположения желоба, могут быть согнуты или же их оставляют в прямом виде. Кроме них, для монтажа водосточных систем в этом случае иногда применяются и универсальные кронштейны.

Если кровельное покрытие уже уложено, например, в том случае, если старую водосточную систему нужно заменить, и планируется зафиксировать кронштейны подобным образом, то нижний ряд кровельного материала придется снять. Правда, это бывает не всегда просто.

Для этого необходимо будет открутить крепежные детали не только первого, но и второго ряда покрытия. Жесткий кровельный материал необходимо демонтировать аккуратно. Особенно это важно в том случае, если покрытие не новое, а эксплуатировалось уже несколько лет, иначе листы можно легко повредить, что приведет к лишним расходам. Да и не всякий материал поддастся демонтажу без нарушения целостности или без деформации, особенно если он закреплен гвоздями. Так, весьма вероятны проблемы, например, с обычным шифером или ондулином.

В той ситуации, когда на крыше обустроена мягкая кровля, настеленная на фанерную основу, можно постараться аккуратно приподнять только нижний, идущий вдоль карниза край кровельного материала. Затем, выставить кронштейны на сплошную обрешетку и закрепить саморезами, вкрутив их в стропильные ноги через фанерное покрытие. Следующим шагом битумная черепица или рубероид возвращается в первоначальное положение и фиксируется к поверхности с помощью битумной мастики.

Чтобы не демонтировать кровельное покрытие, можно попробовать воспользоваться еще одним вариантом установки кронштейнов на стропилах. Он заключается в закрепление крюков на боковую их бруса. Для этого приобретаются или изготавливаются кронштейны с гнутой, развернутой в горизонтальную плоскость монтажной площадкой – пример показан ни рисунке выше.

Цены на популярные модели шуруповертов

Следует помнить, что такой монтаж возможен только в том случае, если стропильные ноги имеют достаточно большой размер в сечении, например, 120×50 или 150×50 мм. Кроме этого, необходимо учесть, что крюки должны быть закреплены так, чтобы кровельное покрытие нависало над сточным желобом, перекрывая ½ или ⅓ его ширины, иначе при сильном дожде может произойти перелив воды.

Поэтому, если выбран вариант фиксации кронштейнов с боковой стороны стропила, то сначала нужно произвести примерку, которая и покажет, возможен ли такой способ монтажа.

Проще всего установить кронштейны на ветровой (лобовой) доске, причем это можно выполнить, использовав различные крепления.

Лобовая доска закрепляется на торцевых сторонах стропильных ног, и в различных конструкциях может быть широкой или узкой. От этого параметра будет зависеть выбор типа кронштейна.

Для монтажа водоотводной системы на лобовую доску подходят:

• Длинные кронштейны, в том случае, если лобовая доска имеет достаточно большую ширину. Такие держатели изготавливаются из металла и имеют ножку такой же ширины, что и крюк. На ножке расположена и монтажная площадка с отверстиями, через которые кронштейны крепятся к лобовой доске.

• Короткие кронштейны предназначены для крепления их на лобовую доску, стену здания, а также на торцевую сторону стропил. Как уже говорилось, последний вариант нежелателен, надежность фиксации будет сомнительна из-за расположения крепежа параллельно волокнам древесины.

Пластиковые короткие крюки чаще всего имеют широкое основание в области монтажной площадки, поэтому они будут прочно удерживать желоба водостока.

Кроме обычных кронштейнов, в продаже можно найти их регулируемые варианты. Их удобство состоит в том, что они имеют специальное устройство, позволяющее задавать уклон расположения крюка относительно основания, к которому они крепятся. Иногда без этой функции не обойтись, например, при обустройстве водосточной системы на наклонно закрепленную ветровую доску или на венце бревенчатого сруба.

Цены на кронштейны

кронштейн

Еще один вариант крепления водостоков к лобовой доске с помощью коротких крюков представляет собой целую систему, состоящую из металлического направляющего профиля и специальных кронштейнов-держателей. Сначала на ветровой доске закрепляется направляющая, которой сразу придаётся необходимый уклон. Затем с боковой стороны профиля надеваются кронштейны и продвигаются по направляющей, с расстановкой на необходимом расстоянии. Фиксировать подобные кронштейны не нужно, так как они плотно устанавливаются в профиле — в этом и состоит одно из преимуществ данной крепежной системы. Кроме того, монтируя ее, не придется вымерять месторасположение каждого крюка по его высоте – потребуется только выставить профиль с нужным уклоном по уровню и надежно его зафиксировать через специально предусмотренные в нем отверстия.

Однако, такая система может быть установлена, если свес кровли имеет подходящую ширину.

При монтаже отдельных кронштейнов, сначала на ветровой доске отбивается горизонтальная линия с уклоном в три — пять миллиметров на каждый погонный метр желоба в сторону сливной воронки. Затем от торцевого края лобовой доски нужно отступить от 50 до 100 мм — это будет местом установки первого кронштейна.

Далее, вся линия размечается так, чтобы между крюками было расстояние не более 600 мм, (системы некоторых производителей допускают и больший шаг – это оговаривается в инструкции по монтажу). В области установки воронки слива, держатели закрепляются на расстоянии не более 50 мм от нее.

После проведения такой разметки можно переходить к закреплению кронштейнов на лобовой доске.

Этот способ применим для установки системы водостока вдоль карниза крыши, покрытой практически любым жестким кровельным материалом. Крепление крюков-держателей осуществляется с помощью специальных зажимов (струбцин), которые фиксируют кронштейны по краю кровли.

Существуют разные типы зажимов, для закрепления некоторых из них необходимо будет аккуратно просверлить сквозные отверстия в кровельном материале, отступив от его края не менее 50 мм. Другие имеют конструкцию, не требующую сверления кровли, так как они зажимаются по её краю. Этот вариант фиксируется винтом, который, по аналогии со струбциной, зажимает край кровли.

Если фиксация кронштейнов будет производиться к волновому покрытию, то это нужно делать ровно в нижней или верхней точке волны. Под металлические крепежные лапки зажима рекомендуется подложить резиновые прокладки как с верхней, так и с нижней стороны кровельного материала, так нагрузка на него станет немного ниже, а сжатие – мягче.

Для подобного способа установки водостока подойдут как металлические, так и пластиковые кронштейны. Обычные металлические длинные крюки можно переделать и самостоятельно, согнув их нужным образом, просверлив в них отверстия и нарезав резьбу. Пластиковые нужно приобретать в готовом виде.

Так как в этом варианте вся нагрузка от водосточной системы будет приходиться на край кровельного покрытия, необходимо, по возможности, выбирать комплект, обладающий небольшой массой.

В этом варианте для крепления коротких держателей для водосточных желобов применяется дополнительный металлический Г-образный кронштейн. Длинная его часть закрепляется на боковой стороне стропильной ноги, а на короткой изогнутой полке имеется монтажная площадка для фиксации короткого пластикового держателя.

Этот способ крепления иногда становится единственной возможностью зафиксировать кронштейны при ранее уложенном кровельном покрытии, не повредив его поверхность. Например, если кровельный материал на свесе выступает на 120÷150 мм за линию торцов стропильных ног, а зафиксировать кронштейны на край крыши нет желания или покрытие не предоставляет такой возможности.

Существуют и другие способы установить водосточную систему при ранее покрытой крыше:

• Так, если необходимо обустроить водоотвод на мансардной крыше, имеющей уже покрытые скаты, кронштейны можно закрепить прямо на поверхности стены, тщательно произведя замеры и разметку.
• Крюки иногда крепятся на надежно установленном софите, если он имеет подходящую ширину. В этом случае, кронштейны-крюки фиксируются на прикрученные к поверхности софита металлические Г-образные профили, по аналогии с показанной выше картинкой.
• Если нет лобовой доски, или софит слишком узок, то выбирается вариант забивки в стену специальных металлических штырей, они могут быть прямыми или Г-образными. Конец штыря, вбиваемый в стену, должен иметь острый конец. Если же стена бетонная или кирпичная, то в ней сначала сверлится отверстие соответствующего диаметра, в которое вмуровывается штырь. Для этого отверстие заполняется бетонным раствором, после чего в него вбивается штырь. В этом случае прежде чем приступать к монтажу водосточных желобов необходимо дождаться полного застывания раствора.

Если планируется желоб укладывать на штыри, забитые в стену, то их установку тоже нужно разметить так, чтобы был обеспечен требуемый уклон в сторону воронки водосточной трубы.

• Подтягивающее подвесное крепление не столь популярно по сравнению с описанными выше вариантами, но иногда без такой конструкции не обойтись. На данном кронштейне предусмотрены специальные загибы, один из которых подцепляет переднюю сторону желоба, а второй надевается на задний край его стенки. Кроме того, на держателе находится втулка с внутренней резьбой, через нее, а также верхнюю часть стенки желоба, в стену или лобовую доску вкручивается крепежный элемент.

Этот тип креплений может быть использован для фиксации водостока как на лобовой доске, так и на торцах стропильных ног.

Если выбраны такие крепления, то желоб обязательно нужно закрыть сверху защитной сеткой, которая не допустит попадания в него крупного мусора. Иначе опавшие листья могут задерживаться на перемычках, собирая пыль и грязь, стекающую с водой с крыши, и со временем в желобе образуется пробка. Чтобы не допустить перелива воды из-за скопившейся грязи, и нужна защитная сетка.

Можно, кстати, заметить, что подобный элемент системы не будет лишним в любом водостоке.

Выбрав тип кронштейнов и способ закрепления водосточной системы, прежде чем отправляться за ней в магазин, нужно определиться с размером желоба. Он должен соответствовать уклону и параметрам ската крыши, иначе вода при сильном дожде будет переливаться через его край.

Кроме этого, нужно определиться с сечением труб, в которые будут поступать ливневые стоки из желоба, так как если приобрести трубу недостаточно большого диаметра, она может не справиться с потоками, и вода пойдет через край желобов – на стены и под фундамент.

Чтобы определиться с диаметром, нужно заранее решить, сколько водоотводных труб будет установлено на одном скате крыши. На этот счет существуют определённые нормативы. Так, если длина карниза ската имеет размер до 12 метров, то достаточно будет установить одну воронку со сливной вертикальной трубой. При более длинных карнизах, от 12 до 24 метров, придется монтировать две трубы — по углам строения.

Итак, чтобы определиться с размерами элементов водосточной системы, необходимо определить площадь водосбора. Для этого нужно измерить расстояние от угла карниза до середины фронтонной стороны дома — этот параметр обозначен на выше представленной схеме буквой Y, а также длину карнизной линии — X, а затем найти их произведение, которое и определит площадь водосбора одного ската крыши.

Как можно видеть на чертеже, желоб размером до 12 метров имеет уклон в одну сторону, в нижней части которого и монтируется водосточная труба.

Если же длина ската больше 12 метров, то необходимо найти середину карниза и от нее два желоба, имеющие уклон в сторону углов строения, где и устанавливаются водостоки.

Уклон водосточного желоба должен составлять 3÷5 мм на каждый погонный метр длины желоба.

Теперь стоит разобраться с тем, какие размеры желоба и трубы водостока необходимо выбрать, учитывая вычисленную площадь водосбора.

Если известна площадь водосбора, то для определения размеров элементов водосточной системы можно воспользоваться и следующей таблицей, в которой указаны необходимые основные параметры и приведены другие варианты расположения водосточной системы с одной трубой слива.

Цены на водосточный желоб

водосточный желоб

Теперь, разобравшись с принципами и способами установки водоотводной системы, и с тем, как правильно рассчитать размеры желоба и трубы, стоит рассмотреть функции остальных элементов конструкции.

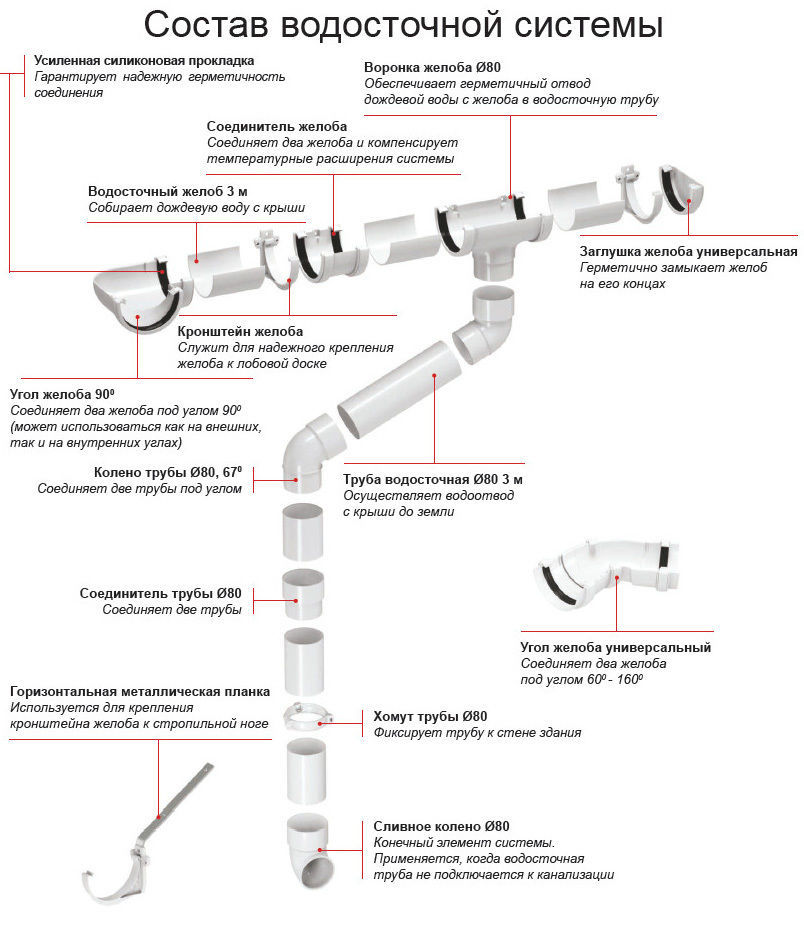

Итак, кроме водосточных труб, желобов и кронштейнов-держателей для них, водосточная система состоит из следующих деталей, каждая из которых играет свою важную роль в конструкции:

• Пластиковый фиксатор с прокладкой из резины или полимера, служащий для герметизации стыков отдельных желобов. Обычно эти детали будут необходимы в двухтрубных водосточных системах или же если труба планируется к размещению посередине длины стены, а желоба устанавливаются под наклоном к ней с обеих сторон.
• Угловой элемент используется в системах, где труба располагается не на углу строения, а на его фасадной стороне, то есть желоб поворачивает за угол дома.
• Заглушка — это полукруглая или квадратная крышка, в зависимости от формы желоба, устанавливаемая с двух его сторон на торцы.
• Сливная или выпускная воронка, стыкуется со сливным желобом с одной или двух сторон, в зависимости от выбранной схемы монтажа. Нижняя часть воронки герметично соединяется с вертикальной водосточной трубой.
• Колено — это деталь предназначена для создания изгибов на водосточной трубе. Если стена ровная, то колено может быть установлено для отдаления трубы от ее поверхности и в нижней части для отвода воды подальше от цоколя дома. Если же желоб и водосточная труба расположены по краю свеса, имеющего достаточно большую ширину, благодаря которой он находится далеко от стены, а нижняя часть трубы вертикально входит в дренажную систему, то колена вообще могут не использоваться.
• Кронштейны для закрепления водосточной трубы на стене. Эти элементы изготавливаются в виде стальных хомутов, в которых и фиксируется труба.
• Крепежные детали — это могут быть саморезы или дюбель-гвозди. Они подбираются в зависимости от материала поверхности, на которую будут крепиться держатели желоба и водосточной трубы.

Чтобы правильно рассчитать количество всех необходимых деталей, нужно учесть следующие моменты:

• Кронштейны-держатели для водосточных желобов устанавливаются на расстоянии в 500÷800 мм друг от друга. Поэтому нужно измерить длину карниза и выбрать оптимальный шаг установки.
• Кронштейны-хомуты для удержания водосточных труб фиксируются на или в стену с шагом 1200÷1500 мм.
• Количество сливных воронок рассчитывается с учетом выбранной схемы. Их на каждом скате может быть установлено две или одна.
• Саморезы — это расходные детали, и их нужно приобретать с запасом, учитывая то, что на каждый кронштейн необходимо запланировать не менее двух штук. У хорошего хозяина излишек всегда найдет применение.

• Для каждого из стыков отдельных частей желоба нужно предусмотреть специальные резиновые соединители и кровельный герметик. Его также используют для герметизации торцевых заглушек.

Несколько слов нужно сказать об инструментах, которые потребуются для проведения монтажа водостока. Необходимо правильно понимать, что комплект инструментов может разниться в зависимости от того, из какого материала изготовлена водосточная конструкция — из металла или пластика. Итак, для работы понадобятся:

• Ножовка по металлу или дереву. Последняя, в принципе, подойдет и для резки пластика, но край получится не очень аккуратным и его придется зачищать.
• Ножницы для резки листового металла.
• Молоток и (или) шуруповерт – для крепления деталей конструкции
• Перфоратор для просверливания отверстий в кирпичной или бетонной стене под установку кронштейнов-хомутов для водосточной трубы (если выбран такой способ монтажа).
• Плоскогубцы будут необходимы для металлических конструкций.
• Резиновый молоток (киянка) потребуется при установке заглушек.
• Строительный уровень, металлический уголок, рулетка и карандаш, длинный шнур – для проведения разметочных операций.
• Надежная лестница-стремянка или строительные леса – для удобства работы и обеспечения ее безопасности.

Цены на ножовку по металлу

ножовка по металлу

В этом же разделе нужно сразу уточнить, почему рекомендовано резать элементы водосточных систем с помощью ножовки или ножниц по металлу, а ни в коем случае не «болгаркой» (шлифмашинкой). От этого обстоятельства напрямую зависит долговечность водосточных систем, причем как металлических, так и пластиковых.

При выполнении реза «болгаркой» металл или же пластик сильно нагревается. Это приводит к выгоранию антикоррозийного слоя в области реза у металла и плавлению пластика, что снижает устойчивость материала к внешним воздействиям. Например, полимерный защитный слой, нанесенный на металлическую трубу или желоб, может начать отслаиваться на расстоянии даже до 50 мм вокруг реза, что сделает металл практически беззащитным перед воздействием влаги.

Именно поэтому лучше всего прислушиваться к рекомендациям мастеров и резать детали водостоков только теми инструментами, которые указаны выше.

Считаем, что все необходимое для установки водоотводной системы уже подготовлено. Можно переходить к рассмотрению монтажных работ.

Итак, если кровельный пирог уже смонтирован, самым распространенным вариантом закрепления водостока является фиксация коротких держателей на ветровой доске. Причем, нужно отметить, что многие кровельщики считают короткий вариант крюков более надежным, чем длинные кронштейны. Кроме того, они имеют еще несколько преимуществ:

• Короткие держатели не придется выгибать, так как они уже готовы к монтажу.
• При необходимости ремонта водостока, этот тип кронштейна легче снять, так как не придется прибегать к демонтажу части кровельного покрытия. Поэтому работу можно произвести самостоятельно, не вызывая мастеров.
• Стоимость коротких держателей несколько ниже, чем цена на длинные кронштейны.

Любые монтажные работы, в том числе и установка водосточной системы, начинается с разметки поверхности, где должны быть зафиксированы кронштейны для желобов. Чтобы ее было произвести легче, рекомендовано, предварительно составить схему обустройства водостока. В данном случае будет рассмотрена система с одной воронкой и водосточной трубой.

Иллюстрация	Краткое описание выполняемой операции
	Разметку начинают с определения точки установки первого кронштейна, который будет зафиксирован в верхней части уклона. Она должна быть расположена на расстоянии 50÷100 мм от края ветровой доски. Далее, в эту точку вбивается гвоздь, так, чтобы к нему можно было привязать шнур. После этого с помощью рулетки нужно измерить расстояние от верхнего края лобовой доски до вбитого гвоздя. Такое же расстояние определяется и отмечается с другой стороны ветровой доски, там, где планируется установка водосточной трубы. С помощью шнура нужно отбить идеально горизонтальную линию по всей лобовой доске. Чтобы упростить задачу, можно взять колерованный малярный шнур. Привязанный к гвоздю шнур растягивается по длине ветровой доски до отметки, сделанной на противоположной ее стороне.
	Далее, ориентируясь на проведённую горизонталь, нужно отбить линию уклона, используя тот же окрашенный шнур. Для того чтобы определить конкретное значение уклона, который должен составлять 4÷5 мм на погонный метр карниза, нужно определить его точную длину ската. Например, она составляет семь метров. Значит, в конце лобовой доски наклонная линия опустится от горизонтали на 28÷35 мм. В конечной точке линии от горизонтали отмеряется найденная величина, к ней прижимается второй конец шнура, и отбивается наклонная линия. Разметку можно произвести несколько иначе. Найдя нужную точку, в ней сразу же закрепляется кронштейн, а уже к нему привязывается шнур. Остальные действия проводятся так же, как и в первом варианте разметки. Следующим шагом на ровной горизонтальной линии производится разметка расположения кронштейнов, а с нее делается проекция на наклонную линию. Шаг установки держателей выбирается произвольно, но он не должен превышать 600 мм (если иное не оговаривается производителем).
	Следующим шагом по двум крайним точкам разметки фиксируются два кронштейна, между которыми натягивается шнур, который поможет закрепить промежуточные держатели ровно по намеченной линии. Так, перекрестье проекции с горизонтальной линии на наклонную, а также растянутый шнур укажут точную точку крепления фиксации крюков.
	Далее, фиксируются промежуточные кронштейны. Для каждого из них нужно подготовить по два — три самореза. Их количество может быть и больше – рекомендуется использовать все отверстия, предусмотренные производителем для закрепления кронштейна. Промежуточные кронштейны устанавливаются и прикручиваются так, чтобы они соприкасались со шнуром теми же частями, что и крайние держатели.
	После того как держатели будут прикручены к ветровой доске, шнур нужно снять и еще раз проверить правильность установки крюков. Край кровли должен свисать над желобом на ⅓ его ширины — так вода будет попадать прямо в водосток, не перехлестывая его край.
	Далее, необходимо проверить расстояние между кровельным покрытием и краем кронштейна. Для этого на кровле можно положить рейку и спустить ее со свеса до края крюка, расстояние между ними должно составлять 30÷40 мм. Этот параметр важен из-за того, что если край кронштейна будет опущен ниже, вода, стекая с крыши будет переливаться через его край, а если его поднять выше, то весной, снег сползая с покрытия, образует пробку в канавке желоба. В этом случае удобен металлический вариант кронштейна, так как при необходимости, его можно немного отогнуть или, наоборот, приподнять.
	Следующим шагом, согласно заранее составленной схеме, необходимо произвести на желобе разметку отверстия для установки воронки и водосточной трубы. Размер отверстия должен соответствовать диаметру сточной трубы. Затем, по размеченным линиям, с помощью ножовки по металлу делаются два надреза под определенным углом, так, чтобы они сходились в одной точке, как показано на иллюстрации.
	Далее, отверстия нужно подогнать — отвальцевать под диаметр трубы. Эта операция производится с помощью плоскогубцев.
	Края отверстия немного выгибаются наружу – так они создадут лучшее уплотнение при установке в отверстие трубы. Работать плоскогубцами нужно очень аккуратно, стараясь как можно меньше повредить защитно-декоративное покрытие металла.
	Следующая операция – к отверстию в желобе приставляется воронка и зацепляется за него зафальцованным краем. Другой край воронки имеет «ушки», которые необходимо согнуть внутрь желоба. Делается это с таким расчетом, чтобы при установке желоба в кронштейны, загиб расположился со стороны стены и быть отогнут от нее. Таким образом, получится максимально надежное скрепление двух деталей — желоба и воронки. Здесь же нужно уточнить, что в некоторых водосточных системах, на воронках предусмотрена специальная защелка, с помощью которой она фиксируется на желобе. Такая модификация этого элемента делает монтаж более простым, но и стоимость систем с наличием защелок — более высокая.
	Следующим этапом идет нарезка уплотнителей для боковой заглушки желоба с закрепленной воронкой. Уплотнитель может быть изготовлен из резины или полимеров, в любом случае, он должен быть достаточно пластичным, легко сгибаться и принимать форму полуокружности заглушки. Уплотнители могут идти в комплекте с водосточной системой или же их можно приобрести отдельно в тех же магазинах, где продаются водостоки.
	Далее, уплотнитель нужно уложить в пазы по тому краю заглушки, который будет прилегать к желобу. Укладывая его, нужно следить, чтобы между резиной и металлом не оставалось зазоров. Сначала подготавливается одна заглушка, так как в рассматриваемом случае вторая сторона этого желоба будет стыковаться с другим отрезком, уходящим за угол.
	Затем заглушка устанавливается на торец желоба. Так как стык должен быть полностью герметичным, заглушка с установленным в нее уплотнителем, может надеваться на металлический край достаточно тяжело. В этом случае, на помощь придет киянка, которой нужно аккуратно простучать заглушку с внешней стороны, по нижнему контуру. Тогда она плотно встанет на посадочное место.
	Вместо резинового уплотнителя, можно использовать кровельный герметик, который наносится перед установкой заглушки на край желоба. Затем, еще один слой нужно нанести уже после их совмещения с внутренней стороны желоба, по стыку двух этих элементов.
	Нужно сказать, что некоторые мастера для большей надежности используют для герметизации оба компонента, то есть сначала устанавливают уплотнитель, а затем дополнительно изнутри желоба, наносят еще и слой кровельного герметика. Пока герметик не потерял пластичность, он разравнивается пальцем, смоченным в мыльном растворе. Снаружи такое уплотнение не будет видно и не испортит внешнего вида водостока.
	Следующим шагом идет установка желобов в закрепленные на ветровой доске кронштейны. В связи с тем, что каждый отрезок желоба имеет стандартную длину в 3000 мм, нужно заранее рассчитать сколько таких элементов потребуется для всего карниза. Чтобы не резать желоб с установленной воронкой и заглушкой, его стоит установить первым. Установив желоб в кронштейны, на него нужно аккуратно нажать, чтобы внешний сгиб держателя зашел под фальцованный край желоба. Существуют разные варианты водостоков по форме, но устанавливаются они в кронштейны и защелкиваются практически одинаково.
	В месте стыковки двух отрезков желобов при их установке в кронштейны, под стык устанавливается фиксатор, имеющий резиновую прокладку и специальный, защелкивающийся на внешнем краю желоба, замок. Каждый последующий желоб при монтаже со стороны воронки заводится внутрь установленного ранее – так обеспечится свободный сток воды.
	Фиксатор заводится за заднюю стенку стыка и надевается на ее край сверх. С внешнего же края желоба он защёлкивается специальным зажимом. Для повышения надежности, изнутри стык желобов покрывается тем же кровельным герметиком. Наносится герметик тонким слоем, а затем разглаживается пальцем, так как он не должен создавать препятствия для стока воды.
	На этой иллюстрации показаны два способа стыковки двух отрезков желобов или углового элемента системы, если он предусмотрен проектом. Первый из них описан выше — это защелка. А второй — это заклепки, которые закрепляют фиксатор на задней и передней стенке желобов. Однако, чтобы их установить, придется подготовить специальный инструмент. Если же заклепочник есть в списке домашних инструментов, он значительно ускорит и упростит любые монтажные работы, связанные с тонким металлом. Последний отрезок желоба чаще всего бывает короче остальных и устанавливать его намного проще, но перед его монтажом на его внешний торец также устанавливается заглушка – тем же способом, как было показано выше.
	Усилить крепление водосточного желоба можно с помощью металлической полосы, которая крепится саморезом с широкой шляпкой или заклепкой на передний край желоба, с внутренней его стороны. Второй край полосы фиксируется на кровельном покрытии или же на ветровой доске. Во втором случае, полосу придется немного выгнуть. Металлические полосы можно вырезать из остатков желоба или трубы. Такое усиление системы, поможет ей выдержать высокую снеговую нагрузку и весеннюю наледь. Кроме подобных растяжек, дополнительно между кронштейнами для удержания желобов на ветровую доску прикручиваются крюки, зацепляемые только за задний край. Эти элементы снимут часть нагрузки не только с кронштейнов-держателей, но и с растяжек.
	Теперь можно переходить к установке вертикальной части водостока. Первым шагом в воронку, установленную на желобе необходимо вмонтировать колено, которое определит место расположения вертикальной трубы относительно стены. Обычно приходится монтировать этот элемент для того, чтобы приблизить трубу к стене для более простого ее закрепления. Так, труба должна располагаться на расстоянии 60÷70 мм от стены, так как примерно на этот параметр рассчитан стандартный держатель-хомут.
	Колено надевается на конец воронки, а затем вымеряется расстояние между ним и вторым коленом, определяющим вертикальное направление водосточной трубы. Это делается для того, чтобы подготовить отрезок трубы, который и соединит два колена. К полученной величине нужно добавить 35÷40 мм с каждой его стороны, которые необходимы для стыковки элементов.
	Далее, отрезок надевается сверху установленного на воронке колена, а на вторую его сторону надевается второе колено конструкции. Если установить детали именно в таком порядке, можно избежать протекания системы на стыках этих элементов. Принцип прост – любая расположенная выше деталь должна входить внутрь нижней.
	Следующим этапом нужно определить длину вертикальной трубы с учетом того, что в нижний ее конец будет закреплено еще одно колено, которое задаст направление потокам воды, проходящим через водосток. Однако, нужно предусмотреть и то, что 80 мм от получившегося размера пойдут на стыковку ровного участка водостока с коленами. Еще один момент, который нужно учитывать — это то, что стандартная длина трубы, так же, как желоба составляет 3000 мм, а стена достаточно часто превышает этот параметр. В этом случае, трубу приходится собирать из двух, а иногда и из трех участков.
	Теперь нужно разметить и вмонтировать в стену или закрепить на ней кронштейны-хомуты для вертикальной трубы. Их устанавливают с шагом 1200÷1800 мм, однако, если вертикальная труба состоит из нескольких участков, то их стыки также необходимо укрепить хомутами.
	Однако, хомуты монтируются не на сам стык, а ниже его на 100 мм. Вертикальную трубу устанавливают к стене только после того, как на ней будут закреплены хомуты, чтобы после соединения отдельных участков сразу зафиксировать водосток в кронштейнах.
	Начиная сборку трубы, ее верхний край надевается на нижний конец колена, установленного в верхней части. Затем, нижний край верхнего отрезка трубы вставляется в следующий отрезок. Чтобы один участок трубы легко входил в другой, его рекомендовано немного сузить за счет сгибов, которые можно сделать с помощью плоскогубцев. Работать нужно аккуратно, стараясь не повредить покрытие. Естественно, эту манипуляцию можно произвести только в том случае, если водосточная система изготовлена из металла. Пластик же сразу даст трещину, если попытаться его согнуть подобным образом.
	В завершение монтажа трубы, на ее нижний край надевается и фиксируется кронштейном нижнее колено. Этот элемент обычно располагают на высоте 150÷300 мм от отмостки. Если под водоотводной трубой планируется установить или уже установлена дренажная система или ливневая канализация, то расстояние между ней и отмосткой можно сократить до 100 мм. А нередко труба и вовсе полностью входит в дождеприемник «ливневки».

Итак, были рассмотрены способы установки водосточных систем после покрытия крыши. Знание нюансов расчета и информация о том, какие крепежные элементы используются для таких конструкций, можно выбрать оптимальный вариант. Такой, что в максимальной степени подойдёт к специфике конструкции крыши, устроит мастера по сложности исполнения и по финансовым возможностям.

Лекция № 11. Внутренние водостоки.

4.11. Внутренние водостоки.

Применяются для отвода дождевых и талых вод в любое время года с кровель плоских крыш и при развитой площади кровли. При малой поверхности крыш ― свободный сброс или водосточные наружные трубы. Но при большой площади , как на современных производственных зданиях, это невозможно .

Достоинства внутренних водостоков: не промерзают при любом климате; не требуют дорогого ремонта ; не портят строительных конструкций и стен. Применяются на современных многоэтажных зданиях с плоскими кровлями.

Внутренние водостоки собирают осадки с крыши здания и отводят их в наружную сеть дождевой или общесплавной канализации. При отсутствии таковой допускается выпуск воды открыто в лотки около здания . При этом не следует допускать размыва поверхности земли .

Допускается отводить воду из внутренних водостоков в сеть условно чистых вод производственной канализации ( при технико-экономическом обосновании). Отвод воды и внутренних водостоков в сеть бытовой канализации не допускается.

Внутренние водостоки , как правило ,устраиваются в зданиях с положительной температурой (+5°) . В неотапливаемых зданиях следует предусматривать мероприятия , обеспечивающие положительную температуру в трубопроводах ( электропрогрев, паропрогрев ) . Иначе происходит промерзание , забивка льдом .

4.12. Элементы внутренней водосточной сети < см. плакат > .

К ним относятся :

1) приемники атмосферных вод ― водосточные воронки ;

2) отводные трубы , соединяющие водосточные воронки со стояками ;

3) водосточные стояки ;

4) подпольная водосточная сеть ( выпуски ) ;

5) устройства для осмотра и прочистки сети .

Водосточные воронки – по форме бывают колпаковые и плоские . Плоские во-досточные воронки для плоских кровель ( террас ) , на которых возможно пребывание людей ( солярии , кафе ) < см. рисунок 30 > .

Колпаковые воронки устанавливаются на неэксплуатируемых крышах .

Изготавливаются воронки из чугуна . Особенно важно, чтобы соединение воронки с кровлей было водонепроницаемым и эластичным . Водосточные воронки бывают диаметром 50 , 75 , 100 и 150 мм ( диаметр патрубка ) .

Суммарная площадь водоприемных отверстий воронки должна превышать площадь поперечного сечения патрубка не менее , чем в 2 раза . На плоской кровле устанавливать не менее 2-х воронок .

Воронки должны устанавливаться в пониженных частях крыши , в ендовах , уклоны кровли к воронкам должны быть не менее 0.01. Кровля не должна иметь таких мест в которых могла бы скапливаться и застаиваться вода и в которых нельзя расположить водосточные воронки .

Воронки устраиваются так , чтобы расстояние между ними на каждой продольной разбивочной оси здания не превышало 48 метров для любых видов кровли .

На плоских кровлях жилых зданий воронки следует располагать по 2 на каждую секцию.

У деформационных швов устанавливают по 2 воронки по обе стороны шва. Если они при этом присоединяются к общему стояку или отводной линии , следует предусматривать эластичные соединения , позволяющие трубам некоторый сдвиг и в то же

Рис. 19 Схемы внутренних водостоков перпендикулярный ( а ) и пересеченный ( б ) :

1 — водосточная воронка ; 2 – стояк ; 3 – прочистка и ревизия ; 4 – отступ ; 5 – выпуск; 6 – приемный колодец ; 7 – гидрозатвор ; 8 – открытый выпуск ; 9,10 – подвесная линия ; 11 – сборный трубопровод .

Рис. 20 Устройство открытого выпуска :

а ) – общий вид гидрозатвора ; б ) – гидрозатвор на стальной трубе выпуска ; в ) гидрозатвор из фасонных частей ( тройник , отступ ) ; 1- канализация , упор ; 2,3, – ревизия , прочистка ; 4 – во-досточный стояк ; 5 – патрубок для теплого воздуха ; 6 – гидрозатвор .

Рис. 21 Основные типы водосточных воронок :

а ) – плоская Вр10 для плоских кровель ; б ) – колпаковая ВР7м для скатных кровель ;

1 – сливной патрубок ; 2 -прижимной фланец ; 3 – колпак , решетка ; 4 – крепеж ; 5 -патрубок асбестоцементный .

время герметичные . Присоединение водосточных воронок к стоякам следует предусматривать при помощи компенсационный раструбов с эластичной заделкой .

Отводные трубы служат для присоединения водосточных воронок к стоякам внутренней водосточной сети . Прокладываются в чердачных помещениях и технических этажах , в промышленных зданиях применяются подвесные линии . Не разрешается прокладка подвесных линий над оборудованием и продукцией , не допускающими попадания на них влаги .

Устраиваются из чугунных раструбных безнапорных труб при отсутствии вибраций , стальных ( при вибрации ) или пластмассовых труб . На подвесных сетях устраивают ревизии и прочистки через 20м при диаметре до 150 ; через 25м при диаметре до 200 мм .

Диаметр отводной трубы должен быть не менее диаметра отводного патрубка воронки .

Минимальный уклон в подвесных трубопроводов I = 0.005 , максимальный диаметр подвесных труб ― 300 мм .

Начальный участок подвесной линии , отводящей воду от нескольких воронок , рекомендуется располагать на расстоянии от кровли, равном не менее 12-ти диаметрам воронки для увеличения ее пропускной способности .

Водосточные стояки принимают атмосферные воды от отводных линий и передают их в подпольную водосточную сеть . Стояки устанавливают у стен , перегородок или колонн в отапливаемых помещениях вдали от наружных стен . Устанавливают открыто или в бороздах , шахтах . В жилых зданиях стояки , как правило , располагают в лестничных клетках , коридорах , подсобных помещениях . Прокладка стояков и отводных труб в квартирах не допускается . Не разрешается замоноличивать водосточные трубы в блоки и стеновые панели .

Стояки выполняются из чугунных , асбестоцементных или пластмассовых труб в зависимости от высоты и назначения здания . Диаметр их должен быть не менее диаметра присоединяемых отводных труб и принимается обычно 100 , 150 и 200 мм .

Для прочистки на стояках на нижнем этаже устанавливаются ревизии на высоте 1 метр от пола ; при наличии отступов – над отступами. Испытание стояков при приемке ― заполнение до воронки .

Типы и размеры водостока на крыше

Кровельные воронки для плоских или пологих крыш бывают нескольких стандартных типов. Наилучший тип для применения зависит от нескольких факторов, таких как размер и наклон крыши, желаемый внешний вид и то, сколько регулярного технического обслуживания может потребоваться водосточной системе. Расчет водостоков для каждой системы, включая количество требуемых водостоков, основывается на таких факторах, как площадь крыши, расположение (а) водостока, скорость притока и желаемая скорость водоотвода, а также ожидаемый объем осадков.

Размер водостока на крыше

Первым шагом в определении размера водостока на крыше является расчет площади поверхности крыши, которую будут перекрывать водостоки, а также средней часовой нормы осадков в месте расположения здания. Следующим шагом является определение каждой области крыши, которую будет обслуживать отдельный лидер (водосточная труба, водосточная труба или водосточная труба). Эту информацию можно получить у производителя труб или водостока.

Затем площадь крыши делится на площадь каждой выноски, чтобы определить количество требуемых водостоков.Каждая направляющая должна быть достаточно большой, чтобы выдерживать объем сливаемой воды – чем больше емкость направляющей, тем меньше водостоков требуется. Как правило, водостоки расположены на равном расстоянии друг от друга и расположены в низких точках крыши или в любых местах, где скапливается вода.

Помимо факторов, определяющих размер, выбор кровельной воронки основывается на нескольких соображениях:

• Тип кровли – конструкция и материалы
• Скат кровли
• Критерии расчета объема среднего количества осадков и шторма (обычно устанавливаются местными строительными нормами)
• Скорость осушения
• Требования к переливу согласно местным или государственным строительным нормам
• Нагрузка на крышу – сколько воды может выдержать крыша, если водостоки перекрыты; избыток воды может нарушить структурную устойчивость крыши
• Места слива
• Дополнительные функции, например, защита от вандализма

Водосточные системы

Обычные водосточные системы, такие как те, что используются в большинстве домов, подходят для некоторых пологих крыш с уклоном более 2 процентов.(Уклон менее 2 процентов считается плоской крышей.) Желоба просты и недороги, но требуют частой чистки. Даже небольшое засорение мусором может вызвать переполнение желоба. Желоба, расположенные на нижнем крае (ах) крыши, обычно полностью видны и имеют водосточные трубы, установленные на боковых стенах здания.

Водостоки

Шпигаты обычно используются на плоских крышах, у которых есть парапет или другой тип ограждения по периметру, ограждающий крышу.Шпигаты – это открытые отверстия или каналы, вырезанные в кромке крыши или парапете. Крыша наклонена в сторону шпигатов, и вода просто стекает через шпигаты. Водосточная труба может стекать в водосточную трубу на внешней стороне здания или может иметь удлиненный желоб или трубу, которая направляет поток воды от здания.

Внутренние водостоки

Внутренние водостоки используются на плоских крышах и включают в себя низкую секцию или канал, который собирает воду и подает ее в скрытый водосток, ведущий в подземную водосточную систему.Основное преимущество внутренних водостоков заключается в том, что система скрыта от глаз. Внутренние стоки устойчивы к замерзанию, но могут потребовать тщательного ухода для предотвращения проблем.

Сифонный слив на крыше

Сифонная водосточная воронка использует сифон в качестве дренажного механизма, что приводит к более быстрому дренажу, чем у водосточных желобов любого другого типа. Обычно используемые на плоских коммерческих крышах, сифонные водостоки позволяют использовать минимальное количество водостоков, и все водостоки могут быть подключены к одной направляющей.Сифонные дренажные системы обычно стоят дороже, чем другие дренажные системы, но они работают бесперебойно и требуют относительно небольшого обслуживания. Поскольку сила сифона помогает перемещать воду, в сифонных дренажных системах можно использовать горизонтальные направляющие вместо наклонных труб, которые для отвода воды полагаются только на силу тяжести.

Разъяснение спецификаций кровельных водостоков

Существует множество кровельных водостоков, доступных для использования в строительстве в Чикаго, подходящих для плоских и пологих крыш новых и существующих зданий.Оставление плоской крыши без дренажной системы увеличивает риск образования луж и повреждений в результате перелива или утечки воды. Установка правильного водосточного желоба правильного размера и количества обеспечит надлежащий водоотвод и поможет защитить здания в городе.

Прежде чем мы подробно расскажем о различных типах кровельных воронок, их преимуществах и недостатках, пригодности расположения и других критериях, важно понять преобладающий нормативный контекст их применения в Чикаго.

Нормативно-правовая база для установки водостоков на крыше в Чикаго в основном регулируется Строительным кодексом города Чикаго, а также требованиями городских властей Чикаго по строительству канализационных сетей и управлению ливневыми водами.

Перед спецификацией и установкой кровельного водостока необходимо ознакомиться с текущими редакциями этого кодекса и правил. В них изложены различные требования, относящиеся к водостокам на крыше, включая следующие, касающиеся количественного определения водостока, водосточных ловушек, требований к переливу и критериев проектирования ливня.Все, что следует здесь, предназначено только для ознакомления.

Критерии проектирования шторма

Ничто не препятствует временному или постоянному отключению водосточной трубы от канализации или комбинированной канализации, если отключение не приводит к оттоку воды за пределы границ участка земли и не создает опасности для населения или неудобств. Действительно, город Чикаго поощряет домовладельцев отключать водосточные трубы от канализационной системы и отводить воду во дворы или сады, но это должно быть сделано в соответствии со Строительным кодексом Чикаго следующим образом:

При условии, что сброшенная вода может быть слита непосредственно в канализацию, водосборный бассейн или уличный желоб, подключенный к общественной канализации, без проливания на прилегающую территорию, чтобы вызвать общественную опасность или неудобства, для одной семьи (класс A-1) и для нескольких семей Крыши класса A-2 должны иметь внешние водосточные трубы, выходящие на мощеную или благоустроенную территорию.

Хотя если это противоречит Плану управления ливневыми водами, утвержденному Департаментом управления водными ресурсами города Чикаго Правилами строительства канализации и управления ливневыми водами, план управления ливневыми водами имеет преимущественную силу.

Количественная оценка дренажа

Минимальное количество водостоков на крыше: Согласно Строительным нормам Чикаго, для крыш площадью 10 000 кв. Футов или меньше требуются 2 или более водостока, тогда как для площадей более 10 000 кв. Футов необходимы 4 или более водостоков.Кроме того, все крыши площадью более 750 кв. Футов должны сливаться в канализацию, если таковая имеется, в любом прилегающем общественном месте или общественном месте.

Водосточные ловушки

Расположение сифона водосточной трубы: В соответствии со Строительным кодексом Чикаго, в местах, не подверженных воздействию мороза, соединение водосточной трубы с открытым соединением крыши и установка ближе 12 футов к внутренней линии участка, дверь или окно здания должны быть закрыты водосточной трубой со стороны санитарной или комбинированные канализационные или сливные патрубки.

Требования к переполнению

Расчетная нагрузка и уровни образования скоплений: В соответствии со Строительным кодексом Чикаго, уклоны крыш с уклоном менее 30 ° должны быть рассчитаны на дождевую нагрузку, снеговую нагрузку или временную нагрузку, принимаемую для воздействия на горизонтальную проекцию поверхности крыши для водостока. напорная система независимо от типа протока кровельного водостока.

Для крыш, оборудованных стандартными водосточными головками :

• Расчетная нагрузка должна составлять 25 фунтов / кв. Фут площади крыши.
• Максимальное образование пруда не должно превышать 3 дюйма над поверхностью крыши рядом с водосточной трубой.

Для крыш с крышками водостоков с регулируемым потоком

• Расчетная нагрузка должна составлять 35 фунтов / кв. Фут площади крыши.
• Максимальное затопление должно быть ограничено так, чтобы перелив не превышал 6 дюймов над поверхностью крыши рядом с водосточной трубой.

Существуют различные типы водостоков для плоских и пологих крыш. Спецификация типа кровельного водостока основана на нескольких факторах, в том числе: конструкция крыши, размер крыши, материал крыши, уклон крыши, нагрузка на крышу, эстетика, объем среднего количества осадков и критерии проектирования ливня, скорость водоотвода и требования к переливам, расположение водостока, обслуживание и другие функции, такие как защита от вандализма.

Местоположение: Сифонические водостоки обычно используются на плоских коммерческих крышах.

Описание: Они используют сифон в качестве дренажного механизма и работают на полную мощность, когда откачиваемая вода попадает в водосток с крыши через горизонтальные направляющие вместо наклонных труб, которые полагаются только на силу тяжести. Часто их делают из оцинкованной стали.

Преимущества и недостатки: Их основные преимущества заключаются в том, что к одному водостоку можно подключить минимальное количество водостоков, они работают плавно и отводят воду быстрее, чем водосточные желоба любого другого типа, требуют относительно небольшого обслуживания и могут использоваться вместе. единый лидер.Однако, как правило, они дороже других дренажных систем.

Расположение: Водосточные системы расположены на нижнем крае (ах) крыши и обычно полностью видны.

Описание: Обычные водосточные системы подходят для некоторых пологих крыш с уклоном более 2%. Водосточные системы собирают дождевую воду с крыш и направляют ее от фундамента здания через водосточные трубы, брызговики или подземные водостоки. Желоба обычно имеют уклон минимум 1 дюйм на каждые 40 футов пробега.Обычно они имеют размер в соответствии с площадью водостока на крыше и изготавливаются из оцинкованной стали, алюминия, меди или меди с покрытием из свинца.

Преимущества и недостатки: Водосточные системы просты и недороги, но требуют частой очистки и обслуживания, могут быть неэстетичными и могут замерзать зимой.

Местоположение: Кровельные шпигаты обычно используются на плоских крышах и обычно размещаются на самом нижнем уровне крыши или рядом с ним.

Описание: Кровельный шпатель позволяет воде выходить через отверстия в парапете парапета или краю крыши или через настил в водосточную трубу или водосток. В этих случаях крыши имеют небольшой уклон в сторону шпигатов. Они не являются стоками как таковые, но обеспечивают водоотвод с крыши.

Преимущества и недостатки: Шпигаты предотвращают скопление воды, позволяя ей выходить с крыши, и наиболее подходят для плоских крыш. Они могут быть эстетичными, не требуют особого ухода, а большие и широкие шпигаты редко забиваются мусором.Однако водосточные трубы, установленные под водосточными трубами для дренажа, уязвимы для засорения и могут не защитить от сильного дождя или таяния снега, если они установлены на плоских крышах с недостаточным уклоном. Это означает, что их применение требует хорошего детального проектирования.

Местоположение: Внутренние водостоки часто используются на плоских крышах, где не желательно видеть водосточные приспособления.

Описание: Внутренние водосточные желоба включают низкие секции или каналы, которые собирают воду и подводят ее к скрытому водостоку или ряду водостоков, которые, в свою очередь, ведут к подземной дренажной системе.Они могут быть изготовлены из нержавеющей стали.

Преимущества и недостатки: Основные преимущества внутренних водостоков в крыше заключаются в том, что они скрыты от глаз, могут быть удобно расположены в нескольких областях крыши, они устойчивы к растрескиванию или замерзанию, но требуют тщательного ухода для предотвращения проблем. Тем не менее, внутренние водостоки являются самой дорогой водосточной системой для плоских крыш, требующей установки фильтров для предотвращения засорения мусором и регулярных проверок системы на предмет скопления мусора.

Местоположение: Вкладыши в водосточные желоба устанавливаются в существующие водостоки.

Описание: Эпоксидные футеровки устанавливаются внутри существующих кровельных водостоков, используемых для ремонта кровельных водостоков, которые могут иметь дефекты или поврежденные участки.

Преимущества и недостатки: Вкладыши в сливы на крыше прочные, бесшовные и могут покрывать всю длину водостока, если это необходимо, или только те секции, которые вышли из строя, могут сэкономить значительное количество времени и гарантировать, что сливы вернутся в нормальное состояние без длительные задержки.

Помимо нормативных параметров количественной оценки, выделенных ранее, есть три ключевых шага для определения требуемых технических характеристик водостока.

1. Рассчитайте площадь поверхности крыши, которую покрывает водосток или набор водостоков, и среднее количество осадков в час на строительной площадке.

2. Определите площадь крыши, обслуживаемую отдельным лидером (водосточная труба, водосточная труба или водосточная труба).

3. Разделите площадь крыши / площадь выноски, чтобы определить количество требуемых водостоков.

Конечная нота

Информация, представленная здесь, должна помочь вам лучше понять доступные варианты водостоков на крыше, их пригодность для размещения, характеристики, преимущества и недостатки, а также позволить вам лучше понять нормативные и общие вопросы, влияющие на их характеристики, применение и вопросы обслуживания.Для выяснения этого доступна профессиональная инженерная поддержка по водоотведению кровли.

Справочная страница – Roof Online

Щелкните здесь, чтобы увидеть больше тем кровли

Связанные страницы :

• Строительные нормы и правила

• Водосточные желоба и водостоки

• Водостоки

Производители водостоков

• Кровельные шпигаты

Полезные ссылки:

1. Общее : «Дренаж крыши – не моя проблема … Может быть» Джона Лоусона – очень удобочитаемая, хотя иногда и весьма техническая статья о необходимости адекватного дренажа с крыши и потенциальных последствиях неадекватного дренажа. Он доступен в разделе Digital Commons на веб-сайте Калифорнийского политехнического университета.

2. Общие сведения : Исследовательский проект системы ливневого дренажа: расход через кровельные водостоки – 121 страница отличных данных и выводов по этому вопросу.Из введения: «Исследование дало ошеломляющие результаты, которые подтвердили, что метод определения размеров систем ливневой канализации, как того требует сантехнические нормы, является неточным». Выпущен в 2012 году. Исследование было проведено Исследовательским фондом Американского общества инженеров-сантехников. Найдено на сайте Строительной комиссии Флориды.

3. Строительные нормы и правила : Раздел «Дренаж крыши» Международного строительного кодекса 2018 года. Доступно на UpCodes.

4. Строительные нормы и правила : Раздел «Дренаж крыши» Международного жилищного кодекса 2018 года. Доступно на UpCodes.

5. Строительные нормы и правила : Разделы Международного сантехнического кодекса 2018 г., относящиеся к крыше. Доступно на UpCodes.

6. Строительные нормы и правила : «Требования к вторичному дренажу и образованию отложений в IBC и IEBC» – хорошее место для начала, если вы пытаетесь понять требования кодекса, касающиеся водостока с крыши, как это продиктовано Международным строительным кодексом 2015 г. ( включая основные изменения по сравнению с предыдущими версиями IBC).Статья датирована 2017 годом и находится на сайте IIBEC (ранее RCI).

7. Водосточные трубы : «Закрытые водосточные трубы по сравнению с открытыми водосточными трубами в регионах с более холодным климатом» краткие, но информативные. С сайта Metal Era.

8. Водостоки : См. Страницу “Кровельные водостоки” на сайте Roof Online.

Введение

Дренаж – это метод удаления поверхностных или подповерхностных вод с определенной территории. Дренажные системы включают в себя все трубопроводы в пределах частной или государственной собственности, по которым сточные воды, дождевая вода и другие жидкие отходы отправляются к месту утилизации.Основная задача дренажной системы – систематический сбор и удаление отходов для поддержания здоровых условий в здании. Дренажные системы предназначены для максимально быстрого удаления сточных вод и должны предотвращать попадание газов из канализационных сетей и септиков в жилые районы.

Жилые дренажные системы

Типы бытовых дренажных систем:

Поверхностные дренажные системы

Наземные дренажные системы содержат неглубокие канавы, вырытые в параллельном порядке , которые действуют как каналы для сточных вод.Эти канавы направляют воду в основную канализацию, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Под верхним слоем почвы размещаются подземные дрены для удаления излишков воды на уровне корней. Подземные водостоки требуют рытья глубоких котлованов и прокладки подземных труб. Для сбора воды из труб установлен большой коллекторный сток.

Наклонные дренажные системы

Наклонные дренажные каналы позволяют воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону.Устанавливается труба и закрепляется на небольшом уклоне, в результате чего вода течет по трубе и удаляется от конструкции.

Водосточные трубы и водосточные желоба

Водосточные трубы собирают воду из водосточных желобов и отводят ее на землю. Водосточная труба обычно подключается к водосточной системе здания и уносит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

Комбинированные дренажные системы используют один слив для отвода воды от бытовых нужд и дождевой воды с крыш и других поверхностей в общую канализацию.Эта система экономична в установке. В отдельных системах отвода сточных вод используются отдельные отводы сточных вод, которые ведут в канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельной канализации для поверхностных вод в канализацию для поверхностных вод. Эта система относительно дорога в установке. На наших курсах по обзору экзамена SE тщательно изучаются строительные и проектные нормы и правила, чтобы обеспечить правильную установку дренажных систем.

В чем преимущества сифонного водоотвода?

Гравитационный дренаж vs.Сифонный дренаж

Обычные (самотечные) кровельные водосточные системы зависят от силы тяжести и способности воды распространяться и течь в самую низкую точку – по каналам с крыши вниз через желоб, выпускные отверстия и водосточные трубы к земле под землей. Когда вода попадает в водосточную трубу, воздух также втягивается, что значительно снижает дренажную способность, делая ее менее эффективной. Кроме того, желоба забиваются листьями и другим мусором. Заблокированные трубы и желоба заставляют воду стекать на крышу, что может, как минимум, повредить крышу.Напротив, полностью спроектированная сифонная водосточная система с крыши содержит антивихревую пластину, которая действует как

перегородка и предотвращает попадание воздуха (и мусора) в систему трубопроводов при полном потоке, позволяя трубам полностью заполняться водой. Вода всасывается или перекачивается с крыши в канализацию с большой скоростью. Недостаток воздуха и нисходящий поток воды создают вакуум, что делает процесс слива быстрым и эффективным.

Преимущества сифонной водосточной системы Wavin QuickStream

• Меньшее количество воронок и водосточных труб, меньший диаметр трубы, меньшая длина трубы занимают меньше места и сокращают затраты на установку
• Трубопроводы проходят ровно и полно, без воздуха; более высокий расход увеличивает эффективность
• Боковые трубы не нуждаются в уклоне, максимально используют высоту здания
• На систему кронштейнов не влияет удлинение трубы из-за изменения температуры упруго
• Специальные смотровые камеры обеспечивают вентиляцию и перелив, предотвращение скопления воды на крыше. Безопасность имеет первостепенное значение для Wavin
.
• Программное обеспечение Wavin для проектирования имеет встроенные строгие проверки безопасности, поэтому мы выпускаем только безопасные конструкции, оптимизированные по производительности, надежности и безопасности.
• Система QuickStream разработана в соответствии с характеристиками вашего здания, ориентирована на клиента
• QuickStream также подключается к нашему полному ассортименту подземных компонентов, бесшовно
• Система скоб Wavin для горизонтальных трубопроводов быстрый, простой и безопасный монтаж
• Прочная конструкция сводит к минимуму количество необходимых деталей, что упрощает установку металлической крыши

Wavin QuickStream опирается на более чем 30-летний опыт расчета и проектирования систем сифонного дренажа.Наша решимость «Подключиться к лучшему» проявляется в широком спектре инновационных и экологически безопасных решений для дождевой воды, которые мы предлагаем. И Wavin QuickStream – тому подтверждение. Но не верьте нам на слово; ознакомьтесь с некоторыми из историй установки наших клиентов здесь.

Улучшенный дренаж, лучшие коммерческие кровельные системы с низким уклоном

Энтони Дж. Катона, CDT

По данным Национальной ассоциации кровельных подрядчиков (NRCA) и почти всех производителей однослойных кровельных мембран, термин «скопление воды» можно определить как «любое скопление воды, которое остается на поверхности кровли. завершена система кровли через 48 часов после последнего дождя.«Стоячая вода» означает любую оставшуюся воду, которая испарится до 48 часов после последнего дождя.

Целью данной статьи является, главным образом, дать представление о многих важных элементах надлежащего дренажа на коммерческих крышах с низким уклоном, исключительно с внутренними системами первичного и вторичного водоотвода, а также о влиянии, которое они оказывают на эффективное устранение скоплений воды.

Несмотря на то, что наличие хорошо дренированной системы коммерческой крыши с низким уклоном дает много преимуществ, двумя существенными преимуществами являются безопасность конструкции крыши и предотвращение преждевременного разрушения кровельной системы. По этим причинам во время аудита крыши автор оценивает то, насколько хорошо кровля водостока. Или, другими словами, крыша была спроектирована и построена так, чтобы уменьшить скопление воды? Правильный дренаж не может быть подчеркнут в достаточной степени при обсуждении или рассмотрении требований к любой хорошо дренированной коммерческой кровельной системе с низким уклоном (Рисунок 1).

Здание на Рисунке 2 расположено в центре Атлантического океана недалеко от большого города на восточном побережье. На момент поверхностной проверки в здании никого не было. Основная проблема заключалась в отсутствии адекватного дренажа. По опыту автора, это состояние скопления воды более распространено, когда система крыши устанавливается поверх существующей – эта идея подтверждается двумя отдельными краевыми металлическими деталями, показанными на рисунке 2.

Последствия затопления

Давно признано профессионалами строительной отрасли, в том числе судебными инженерами-строителями, архитекторами, консультантами по ограждающим конструкциям зданий и коммерческими консультантами по крышам, а также инженерами-сантехниками, специализирующимися на проектировании кровельной системы с внутренними первичными и вторичными водостоками. Основной причиной отказа является чрезмерное количество воды. прудинг.

Согласно данным Roof Drainage, , опубликованным Фондом Института консультантов по крышам (RCIF), «При плотности 28 кг (62.5 фунтов) / куб. Фут. Вода – тяжелое вещество. Глубина воды 25 мм (1 дюйм) увеличивает вес крыши на 2,3 кг (5,2 фунта) / фут². Расчетная временная нагрузка для типичной крыши составляет 9 кг (20 фунтов) / фут², и строительные нормы и правила допускают уменьшение этого значения, так что конструктивные элементы с большими площадями притока могут быть рассчитаны на временную нагрузку всего 5,4 кг ( 12 фунтов / фут²) ». (Для получения дополнительной информации прочтите публикацию Фонда Института консультантов по крышам [RCIF] № 20.03, Дренаж крыши .)

По экономическим причинам это снижение временной нагрузки часто используется при проектировании конструкции кровельного настила, особенно длиннопролетных крыш.К сожалению, этот предел может быть превышен при весе всего лишь 6 мм (2,5 дюйма) водоемов – плохо дренированная крыша может довольно быстро накапливать такое количество воды во время сильных ливней с катастрофическими результатами, такими как:

• кровельные битумы содержат определенные соединения, которые растворяются под постоянным давлением стоячей воды, тем самым сокращая срок службы мембраны; и
• Некоторые клеи, используемые в однослойных мембранах, портятся в аналогичных условиях.

Хотя многие из новых клеев, производимых и используемых сегодня, являются более продвинутыми с научной точки зрения и меньше места для ошибок, связанных с производством, больше опасений вызывает температура ( i.е. слишком холодно или жарко) и высокой влажности на разных этапах нанесения.

Нет никаких сомнений в том, что хорошо спроектированная, хорошо построенная и хорошо дренированная система крыши превосходит крышу с плохим дренажем. Поскольку надлежащий водоотвод важен, большинство производителей коммерческих крыш не выдадут бездолларовую гарантию (NDL) на проекты, не удалив весь существующий кровельный материал и не установив совершенно новую систему, начиная с настила крыши. В качестве альтернативы может быть добавлен отказ от ответственности, в котором говорится об исключении покрытия в районах, где происходит затопление.

В примере с новым перекрытием кровли между существующей крышей и вновь установленной системой обычно помещается защитная плита. Однако влага, удерживаемая между кровельными мембранами в виде жидкости, твердого вещества или газа, вызывает разрушение и сжатие некоторых типов изоляции крыши (, например, стекловолокно , древесное волокно и / или перлит), что приводит к образованию провалы по всему полю кровли.

На Рисунке 3 было замечено, что одиночный водосток с крыши находится на высоте выше, чем прилегающая территория крыши, что препятствует надлежащему водоотведению. Эта ситуация может усугубляться отсутствием адекватного количества стратегически расположенных и / или внутренних водостоков надлежащего размера в дополнение к нулевому уклону крыши в этих областях.

Отсутствие четко очерченных водных путей также прерывается установками на крыше (RTU) и, таким образом, ограничивает доступные варианты для правильного решения проблемы пондирования (Рисунок 4).Например, опорные балки из конструкционной стали, вероятно, будут установлены непосредственно под местом, где находится механическое устройство

оборудования. По опыту автора, это почти всегда будет включать наличие других структурных и / или механических элементов внутри здания.Это может ограничить возможность установки дополнительных водостоков на крыше в комплекте с первичными и вторичными дренажными компонентами и конической жесткой изоляционной дренажной системой в нижней точке настила крыши, где наиболее распространены скопления воды.

В этом случае возможность правильного подключения дополнительных первичных и вторичных водостоков в конкретном здании зависит от нескольких факторов, таких как:

• расположение и высота здания;
• фактическая высота потолка;
• наличие подходящей сети водоотводов, вертикальных и горизонтальных водосточных труб; и
• применимые строительные и сантехнические нормы.

Крыши с минимальным уклоном создают дополнительные проблемы. Например, вероятно, что на каждом футе уклона или нулевого уклона есть только от 3 до 6 мм ( ¹ /8 до ¼ дюйма) на многих участках крыши на Рисунке 3. Высота базового бордюра RTU будет могут быть существенно снижены за счет установки конических сверчков с жесткой изоляцией. Одним из решений было бы временно удалить весь кровельный материал RTU и спроектировать временное сооружение с новыми водостоками и сверчками, чтобы попытаться уменьшить количество затопляемой воды.Однако эта мера не была бы рекомендована автором, потому что вода, захваченная между двумя отдельными системами крыши, может протекать, когда одна прорезает верхнюю часть настила крыши.

Как видно на Рисунке 5, установка дополнительных новых внутренних водостоков на первичной крыше не устранит образование прудов, поскольку стальная инфраструктура под палубой и соответствующее механическое оборудование потребуют строительства дренажных сверчков.Эти сверчки должны быть достаточно большими, чтобы создать адекватный уклон от одной стороны нижней точки к другой стороне, чтобы компенсировать существующий уклон крыши, чтобы направлять сток воды в водостоки основной крыши, а не просто перемещать ее выше по склону. .

Тем не менее, выполнение этого плана будет зависеть от получения соответствующих разрешений на строительство и соблюдения местных правил строительства и водопровода. В зависимости от местоположения проекта, его использования и кодов, принятых властями, имеющими юрисдикцию (AHJ), добавление новых внутренних водостоков на крыше может не соответствовать намеченному назначению, поскольку некоторые правила сантехники теперь требуют установки независимого вторичного водостока на крыше. система.

Поднимая планку стандартов: стандартный водоотвод ASCE 7 и водоотвод для пологих крыш

Важным документом, касающимся структурной безопасности в зданиях, опубликованным совместно ASCE и SEI, является стандарт ASCE / SEI под названием Минимальные расчетные нагрузки и соответствующие критерии для зданий и других конструкций , широко известный как стандарт ASCE 7. В этом стандарте всесторонне рассматриваются все типы нагрузок на здания и не строительные конструкции, такие как оборудование на крыше, настилы, рекламные щиты, вывески и т. Д.Он определяет минимальные нагрузки, на которые должны быть рассчитаны здания и другие конструкции, такие как постоянные нагрузки, временные нагрузки, снеговые нагрузки, дождевые нагрузки, землетрясения, ветровые нагрузки и т. Д.

Хотя стандарт сам по себе не имеет юридической силы, большинство его положений принято строительными нормами и правилами различных юрисдикций США, косвенно наделяя его юридическими полномочиями. Например, глава 16 Международного строительного кодекса (IBC), озаглавленная «Конструктивное проектирование», которая охватывает «минимальные проектные требования, чтобы конструктивные элементы зданий были соразмерны таким образом, чтобы выдерживать нагрузки, которые могут возникнуть», практически полностью основан на стандарте ASCE 7.

Стандарт периодически обновляется, чтобы быть в курсе событий в этой сложной, но важной области, потому что точное определение нагрузок на здание имеет фундаментальное значение для его структурной безопасности. Различные редакции стандарта отличаются друг от друга двузначным числом в конце их обозначения, которое относится к году публикации (или целевому году публикации). Например, стандарт ASCE 7-02 был опубликован в 2002 году. С другой стороны, его текущая редакция, ASCE 7-16, планировалась к публикации в 2016 году, но была выпущена в 2017 году.Следующее его издание планируется выпустить в 2022 году.

Изменения, внесенные в ASCE 7, затрагивают практически все аспекты структурной безопасности здания. Однако представленное здесь обсуждение касается влияния на конструктивную безопасность здания, связанного с проектированием его кровельной системы. В частности, в этой статье рассматривается вклад текущего стандарта ASCE 7 (ASCE 7-16) в конструкцию систем кровли с низким уклоном для предотвращения обрушения крыши из-за скопления дождевой воды в результате сильного ливня.

Основы укладки крыш

Вода скапливается на парапетных (приподнятых) крышах, которые обычно имеют небольшой уклон. Как будет объяснено далее в этом разделе, скопление воды (обычно называемое лужами) на парапетированной крыше с низким уклоном является неизбежной проблемой проектирования. Его можно уменьшить за счет хорошего дизайна, но нельзя полностью исключить и его необходимо учитывать при проектировании кровельной системы. На водоем на таких крышах влияют три фактора: 1) наклон крыши, 2) структурная жесткость настила крыши и 3) конструкция дренажа крыши.

Фундаментальной стратегией уменьшения образования луж на крыше является создание крыши с достаточным уклоном. Увеличение уклона помогает несколькими способами. Во-первых, это обеспечивает более быстрое поступление воды к водосточным элементам (водосточным желобам или водостокам). Теоретически, если крыша идеально ровная (идеальная крыша на глухом уровне), вода будет стекать воду в сторону дренажных элементов, но делать это медленно.

Кроме того, допуски на строительство и производственные ошибки могут быть такими, что высокие и низкие точки всегда присутствуют на настиле крыши.Эти неровности поверхности на крыше, в противном случае невысокой, могут привести к образованию луж с лужей. Таким образом, второе преимущество увеличения уклона крыши состоит в том, что он преодолевает препятствия, вызванные случайными неровностями поверхности, и снижает неблагоприятное влияние неглубоких водоемов на дренаж и долговечность кровельной мембраны.

Помимо неровностей поверхности, дополнительным фактором образования скоплений является прогиб настилов крыши из-за веса конструкции крыши и оборудования крыши.Однако наиболее важной причиной образования луж является отклонение настила из-за скопления воды во время дождя. Жесткость настила играет важную роль в уменьшении такого затвердевания. Фактически, положения стандарта ASCE 7, как будет описано ниже, четко подчеркивают роль жесткости настила крыши и уклона крыши в нагрузках на крышу.

Гидравлическая головка и статическая головка

Поскольку скорость слива через дренажные элементы (сливы или шпигаты) зависит от напора воды над ними (называемого гидравлическим напором), дождевую воду вначале сбрасывают медленно. Гидравлический напор – это высота воды над входным уровнем дренажного элемента. Рисунок 1 объясняет, что такое гидравлический напор по отношению к первичной водосточной воронке.

По мере увеличения гидравлического напора увеличивается расход через дренажный элемент.Итак, в начале дождя тонкий слой воды проходит к элементам дренажа. Слой воды должен становиться толще, чтобы дренажный элемент увеличивал скорость слива. Это означает, что при расчетной интенсивности осадков вода должна накапливаться на крыше в достаточном количестве, чтобы дренажный элемент функционировал на полную (расчетную) пропускную способность. Иными словами, парапетированная крыша с низким уклоном всегда будет подвергаться затопленным нагрузкам и, следовательно, должна быть рассчитана на максимальные расчетные затопленные нагрузки.

Вес напорной воды вызывает отклонение настила крыши. Когда палуба отклоняется, она способна удерживать больше воды, вызывая дополнительное отклонение, которое еще больше увеличивает глубину стоячей воды, что, в свою очередь, вызывает дополнительное отклонение и так далее. Если палуба (и ее опорная рама) не были спроектированы с достаточной жесткостью, увеличение затопления из-за прогрессирующего прогиба может превысить конструктивную прочность настила, что приведет к ее обрушению.

Термин, тесно связанный с гидравлическим напором, называется статическим напором. Статический напор означает высоту входного уровня водосточного элемента над поверхностью крыши. Статический напор существует только со вторичными (переливными) дренажными элементами вместе с гидравлическим напором ( Рисунок 2 ). Статический напор постоянен и не зависит от глубины затопленной воды. В элементах первичного дренажа существует только гидравлический напор (т.е. статический напор отсутствует), как показано на , рис. 1, .

Как и санитарные нормы США, стандарт ASCE 71 требует, чтобы крыша была спроектирована так, чтобы «выдерживать нагрузку от всей дождевой воды, которая будет накапливаться на ней, если первичная дренажная система заблокирована, плюс равномерная нагрузка, вызванная водой, которая поднимается над входом вторичная дренажная система при расчетном расходе ». Стандарт предоставляет следующее уравнение для оценки нагрузки дождевой воды (дождевой нагрузки):

R = 5,2 ( d _с + d _h )

, где
R = дождевая нагрузка в фунтах на квадратный фут (psf)
d _s = статический напор воды в дюймах
d _h = гидравлический напор воды в дюймах
Константа «5.2 ”представляет собой вес слоя воды толщиной 1 дюйм в фунтах на квадратный фут, полученный из плотности воды 62,4 фунта на кубический фут (фунт-фут).
