фото, схема сколько штук на лист
Металлочерепица — кровельный материал из металла с формой профиля листа, имитирующей классическую глиняную черепицу. Его крепят к деревянной обрешетке. Для этого используют специальные саморезы. Монтаж осуществляют с учетом отличительных характеристик материала.
Оглавление:
- Разновидности каркасов
- Расчет саморезов
- Стандартная схема
- Нюансы проведения работ
- Какие инструменты понадобятся?
- Технология монтажа черепицы
Устройство и виды обрешетки под металлочерепицу
Используют сухую обрезную доску, обработанную антисептиком, не имеющую на поверхности следов плесени, гниения, грибковых поражений. Ее монтируют горизонтально к стропилам и вертикальным рейкам. Габариты элементов: ширина — 100, толщина — 25-30 мм. Последний размер должен быть у всех деталей одинаковым, предельное отклонение не более 3 мм. Крайняя нижнюю доску делают на 15 мм толще прочих. Для крепления конька вдоль верхнего конькового среза кровли устанавливают специальную рейку.
Применяют три вида обрешетки:
1. Разреженная (шаговая) самый распространенный тип, пригоден для крыши с уклоном от 20°. Оптимальный шаг между досками равен длине волны кровельного покрытия. Исключение составляет расстояние между рейками первого и второго ряда. Оно должно быть меньше на величину свеса листа — примерно на 5 см. При таком расположении досок несложно закрепить металлочерепицу, так как сразу видны места для саморезов. Допустимое расстояние от одного элемента каркаса до другого 30-70 см. Чем больше уклон кровли, тем меньше снега на ней скапливается, тем больше можно делать шаг между досками.
2. Сплошная. Пригодна для пологой кровли, с уклоном от 14 до 20°. Шаг между досками — 2-3 см.
3. Комбинированная. При таком варианте на основной части крыши делают шаговую обрешетку, а в районе конькового соединения, печной трубы, ендовы, мансардного окна, люка, снегозадержателей — сплошную.
Содержание
- Что надо знать о саморезах?
- Нюансы монтажа металлочерепицы
- Крепление кровельных саморезов
Для металлочерепицы используют специальные кровельные шурупы-саморезы с острыми наконечниками. При ввинчивании они прорезают лист покрытия и плотно фиксируют его.
Отличительные особенности:
- Их изготавливают из высокоуглеродистой оцинкованной стали. Долго не ржавеют от частого контакта с дождевой водой и снегом. На шляпке качественных кровельных шурупов ставят маркировку.
- Саморезы выпускают в разных цветах. Это позволяет подобрать их под оттенок кровли, они не выделяются на фоне покрытия. Для медной черепицы выбирают специальные изделия из этого же металла.
- В комплект кровельных крепежных элементов входят резиновые или латексные оголовки и пресс-шайбы. При ввинчивании они расплющиваются, что создает эффективную гидроизоляцию в отверстиях. Проникновение воды внутрь значительно уменьшается. Некачественные прокладки (пресс-шайбы) со временем разрушаются и в отверстия начинает попадать влага.
- Длина — не менее 2,8 см и обязательно на 2 см больше общей толщины кровельного покрытия и слоя гидроизоляционного материала.

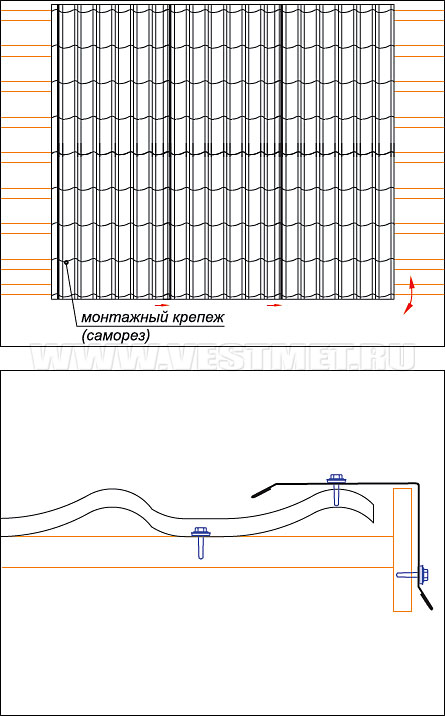

Схема и способы крепления
Саморезы устанавливают в самом жестком месте волны — дно, почти у основания следующей. Если каркас смонтирован правильно, то крепежи попадают на поперечные доски. Нельзя ставить в верхней части волны — в этом случае металлочерепица прогибается.
Перед началом монтажа рекомендуется выполнить чертеж обрешетки и кровли с отмеченными местами расположения шурупов. Слишком большой расход саморезов требует такого же количества отверстий. Это приводит к тому, что под крышу во время дождя попадает больше влаги, значит, материал быстрее разрушится. Если ставить их редко, то черепица будет вибрировать от ветра, создавать шум и скоро придет в негодность.
Стандартная схема:
- Крайние листы (торцы и свес) фиксируют на каждой волне. Такой же расход планируют в районе конька, ендовы, разжелобках.
- Основную часть крепят через одну волну.
- Между собой металлочерепицу соединяют вдоль каркаса с шагом 1 м.
- На доборных элементах — 3-5 штук на пог. м.
- Саморез должен находиться по центру доски обрешетки или не ближе 1—1,2 см от ее края.
Для составления чертежа и расчета необходимого количества выясняют, сколько нужно саморезов на квадратный метр. Обычно это не менее 8—12 шурупов. Для крыши сложной геометрической формы количество увеличивают.
Нюансы монтажа металлочерепицы
Черепицу изготавливают из следующих материалов:
- холоднокатанная листовая оцинкованная сталь;
- алюминий;
- медь.
Первые две имеют на поверхности с одной или обеих сторон специальное защитное полимерное покрытие, предотвращающее воздействие ультрафиолета и атмосферных осадков.
По инструкции для резки и крепления металлочерепицы нельзя использовать устройства и приспособления, вызывающие нагрев. Это связано с риском повреждения защитного полимерного покрытия. Дрель и шуруповерт правильно включать на небольших оборотах.
При вкручивании необходимо контролировать силу нажима, она должна быть умеренной. Сгибание, слишком большое давление тоже приводят к разрушению защитного полимерного слоя и деформации материала. Недостаточный нажим не зафиксирует изделия надежно.
Инструменты для монтажа
Чтобы правильно закрепить металлочерепицу саморезами, понадобятся следующие инструменты:
- рулетка;
- маркер;
- молоток;
- шуруповерт или дрель с функцией работы на малых оборотах, допустимо использовать отвертку, электроинструменты удобнее с питанием от аккумулятора, а не от сети;
- инструмент для резки металла — электролобзик, пила по металлу, твердосплавная дисковая пила.
Инструменты располагайте в удобном месте, чтобы исключить возможность их падения с крыши.
Крепление кровельных саморезов
При монтаже металлочерепицы соблюдают правила:
1. Начинают с правого или левого нижнего угла, а если крыша шатровая, то ровно от центра для создания симметрии, завершают работу у конька.
2. Свес над линией карниза делают не менее 5 см. Он нужен для того, чтобы дождевая и талая вода стекали прямо в водосток. В особых случаях, при сложных условиях допустимо устанавливать первый лист выше карнизной доски, но желательно избегать этого.
3. Шурупы ввинчивают по направлению снизу-вверх строго под прямым углом к поверхности кровли. Иначе пресс-шайба не закроет отверстие и в него будет попадать вода.
4. Саморез располагают на расстоянии 10—15 мм от штамповочной линии между гребнями волн.
5. Зазор между шляпкой шурупа и черепицей должен составлять не менее 0,5—1 мм. Шляпка при ввинчивании слегка деформируется, резиновая прокладка плотно прижимается к плоскости покрытия. До упора закручивать изделия нельзя, иначе велик риск деформации.
6. Листы монтируют внахлест на ширину одной волны. В местах стыков саморезы устанавливают в подъем волны, сквозь оба слоя материала.
Это необходимо, чтобы не было зазора и не проникала вода. Для этой цели используют специальные короткие шурупы.
7. Конек размещают поверх закрепленной металлочерепицы, фиксируют к доске в верхней части обрешетки.
Если уклон крыши небольшой, то места стыков и примыкания черепицы к вертикальным поверхностям и элементам при монтаже дополнительно обрабатывают силиконовым герметиком для создания барьера для проникновения влаги. Если в процессе было повреждено полимерное защитное покрытие, то это место закрашивают антикоррозийной краской по металлу.
Как крепить металлочерепицу к обрешетке крыши: схема
Крепление металлочерепицы — нельзя назвать очень сложным процессом, но он требует соблюдения определенных требований и правил. Если все сделать правильно, то кровельное покрытие прослужит длительное время.
Содержание
- 1 Ключевые правила монтажа
- 2 Особенности крепления листов разной формы и размеров
- 3 Скрытое крепления листов и его особенности
- 4 Крепление на карнизе и коньке
- 5 Монтаж металлочерепицы вокруг препятствий
- 6 Самые распространенные ошибки крепления металлочерепицы
Ключевые правила монтажа
Металлочерепица должна крепиться при помощи саморезов со специальной прокладкой, выполненной из ЭПДМ-резины.
Благодаря этому не возникнут протечки. Шляпки саморезов, обычно, окрашены, что делает их практически незаметными на кровле.
Для работы очень удобно использовать шуруповерт с аккумулятором:
- Он существенно упрощает работу, благодаря отсутствию шнура.
- Благодаря небольшому весу улучшает мобильность.
- Наличие нескольких аккумуляторов позволит существенно продлить время работы без подзарядки.
Саморезы необходимо закручивать до такой степени, чтобы прокладка была лишь немного прижата. Если закрутить слабо, то под нее будет попадать вода и это вызовет коррозию и существенно ограничит срок эксплуатации. Если перестараться, то резину расплющит, что приведет к плохой герметизации и разрушению покрытия. К тому же может провернуться саморез в обрешетке и крепление ослабнет.
К начальной планке необходимо прикрепить нижний лист. Для этого используются саморезы, которые ввинчиваются в каждую волну.
Важно очищать кровлю от металлической стружки. Если этого не сделать сразу, то со временем она заржавеет и внешний вид металлочерепицы будет испорчен.
После транспортировки нужно внимательно осмотреть поверхность металлочерепицы на предмет царапин и прочих повреждений. Если таковые будут обнаружены нужно при помощи обыкновенного баллончика закрасить их краской. Рекомендовано сделать то же самое с местами срезов.
Особенности крепления листов разной формы и размеров
Если крыша имеет большие размеры возникает вопрос, как крепить металлочерепицу? Ведь в местах стыков может быть до 4 листов, что вызовет смещение. Чтобы это предотвратить необходимо поворачивать листы при укладке.
Схема крепления должна выбираться с учетом обеспечения комфорта выполнения работы. Лучше всего начинать монтаж со стороны, которая наиболее ровная. Выравнивать листы металлочерепицы необходимо по линии карниза.
В случае если крыша имеет треугольную форму немного отличается начало процесса. Нужно провести линию от верхней точки точно посередине ската. Такая же линия на листе металлочерепицы при монтаже должна совпасть с первой.
Для обеспечения максимального удобства для обрезания листов кровельщики собирают так называемый черток.
Скрытое крепления листов и его особенности
Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия. Металлочерепица со скрытым креплением обладает очень простой схемой фиксации. Листы между собой скрепляются при помощи выступов, расположенных на краях. Ввинчивание саморезов осуществляется в пазы, которые накрываются следующим листом. Так как саморезы не видно, то необязательно использовать окрашенные определенным цветом или с ЭПДМ прокладкой. Вполне подойдут обыкновенные оцинкованные.
Крепление на карнизе и коньке
По технологии без капельника нужно размещать нижнюю кромку листа до 50 мм длиннее от края карниза.
Благодаря этому атмосферные осадки удаляются сразу в водосточный желоб. Под весом снега край может прогнуться, поэтому не стоит делать выступ больше рекомендованного.
К обрешетке в месте карниза предъявляются особые требования. Планка, расположенная с краю, должна быть толще остальных примерно на 15 мм. Иногда крепление происходит на карнизную планку, тогда делать выступ металлочерепицы не требуется.
На карнизе саморезы закручиваются в каждую волну до 8 мм выше ребра жесткости. Бывает, что расстояние между линией штамповки и верхним резом металлочерепицы превышает 13 мм.
В районе конька металлочерепица крепится в каждую волну, также как и в карнизе.
При монтаже конька необходимо обязательно использовать уплотняющие прокладки, которые, обычно, идут в комплекте. Крепление саморезами необходимо осуществлять в гребень волны. Шаг следует выбирать таким образом, чтобы при сильном ветре не было характерных хлопающих звуков металла об металл.
Монтаж металлочерепицы вокруг препятствий
Желательно оштукатурить дымоходы и прочие элементы перед креплением листов крыши. Однако можно такую работу оставить на потом, только придется быть гораздо более аккуратным. Важно правильно обойти препятствие, чтобы вода, которая будет стекать по вертикальной поверхности, попала на металлочерепицу и благополучно удалилась. Для обеспечения сплошного покрытия вокруг препятствия должны быть установлены доски обрешетки. Металлочерепицу с двух сторон от, предположим, трубы нужно подрезать на расстоянии от 150 мм.

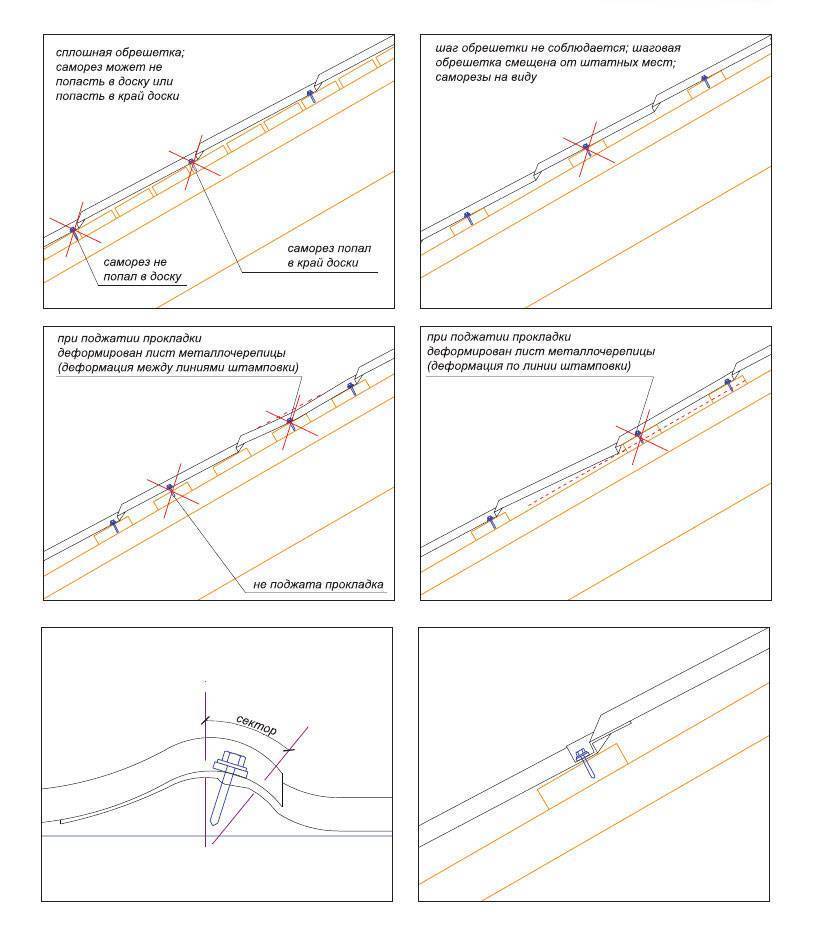

Самые распространенные ошибки крепления металлочерепицы
Очень важно правильно выбрать саморезы. Распространены случаи, когда приобретается качественная металлочерепица и принимается решение сэкономить на крепеже.
Либо допускаются элементарные ошибки при выборе.
И получается, что срок службы покрытия 50 лет, а оно портится намного быстрее из-за некачественных саморезов. Если шайба будет выполнена из обыкновенной резины, то она со временем высохнет и потрескается.
В результате чего нарушается герметичность, вода «добирается» к обрешетке и кровле. Все стремительными темпами разрушается.
Не стоит использовать саморез с длинной резьбой для ввинчивания в гребень волны. Таким образом, не удастся добиться надлежащего примыкания шайбы и существует большая вероятность деформировать металлочерепицу.
Крепление металлочерепицы — процесс, который требует выполнения определенных правил и обязательное соблюдение технологии. Правильно расположив элементы крепления, можно гарантировать надежность и герметичность поверхности.
