Навесы, пристроенные к дому: фото и секреты монтажа
Ссылка на статью успешно отправлена!
Отправим материал вам на e-mail
Важной частью экстерьера загородного дома является навес. Он призван защищать часть двора от осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию. Небольшой участок, закрытый сверху материалом, представляют собой навесы пристроенные к дому. Фото подобных сооружений можно увидеть в данном обзоре. При этом опоры конструкции выводятся на нужную высоту. Присоединение к основному строению подразумевает крепление одной стороны конструкции к стене дома.
Навесная конструкция позволяет создать великолепную зону отдыха на свежем воздухе
Содержание статьи
Выбор материалов для строительства навесовНавесы, пристроенные к дому, можно сделать своими руками. Фото отображает основные этапы монтажа.
Каркас сооружения часто выполняется из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от скопившегося на крыше снега.
Пристроенная конструкция может быть выполнена из очень прочных и массивных материалов
Кровлю обычно покрывают профлистом, шифером или оцинкованным материалом. Металл для каркасной конструкции обладает пластичностью и прочностью. Он подходит для разных стилей оформления. Подобные конструкции можно возводить своими руками.
Пристройки отличаются оригинальностью дизайна
Каркасная система из древесины замечательно сочетается с другими материалами. Дерево подходит большинству архитектурных решений. Перед использованием данный материал следует обрабатывать защитными препаратами. Все большей популярностью пользуются навесы из поликарбоната пристроенные к дому, фото которых можно посмотреть в интернете.
Поликарбонат отличается простотой сборки и разнообразием цветовой палитры
Поликарбонат пользуется следующими преимуществами:
- пластик характеризуется прочностью.
Для него не страшно механическое воздействие; - небольшой вес материала;
- поликарбонат хорошо пропускает свет;
- гибкость полотна.
Для него не страшно механическое воздействие;Полезная информация! Приобретая комплект конструкции для самостоятельной сборки, необходимо проверить целостность и прочность всех соединений.
Удобные конструкции из данного материала могут улучшить внешний вид основного строения и прикрыть территорию от любопытных глаз
Навесы пристроенные к дому: фото и особенности конструкцийНавесы пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть более двух метров. Опорные конструкции могут использоваться для различных целей.
Маркизы на опорах отличаются высокой прочностью
Навесы могут иметь разное предназначение:
- пристройка веранды, которая применяется в качестве зоны отдыха;
Веранда особенно цениться на открытой местности, где нет деревьев
- террасы отличаются большей площадью и могут даже размещаться на втором этаже строения. Подобные конструкции могут быть односкатными или двускатными;
Подобные конструкции могут быть односкатными или двускатными;Терраса может быть намного просторней веранды и иметь необычную форму
- тенты для защиты авто;
Пристройка для машины может закрывать большую часть дворовой территории
- различные маркизы: со стойками, выдвижные или корзинные.
Отличается функциональностью складная маркиза
Статья по теме:
Особенности навесов из дерева пристроенных к дому: фото и дизайнерские решенияЧасто домовладельцы выбирают навесы из древесины. Подобные сооружения обладают отличным набором характеристик:
- отличаются простотой возведения;
- выдерживают долгое пребывание на открытом воздухе, особенно при правильной обработке;
- характеризуются безопасностью для человеческого здоровья;
- обладают доступной ценой.
Полезная информация! Для комфортного использования навеса стоит позаботиться о проведении света и монтаже осветительных приборов.
Деревянные сооружения передают сельский колорит и обладают массивностью
Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкцииТент из профнастила может выполняться в различных конфигурациях. Из профнастила создаются односкатные, двускатные и арочные конструкции. Кроме того, сооружение из данного материала обладает следующими особенностями:
- простота изготовления;
- экономия денежных средств;
- длительный эксплуатационный срок.
Важно! Навес из профнастила монтируется только оцинкованными саморезами, которые имеют уплотнительную резину.
Пристройки из профнастила обладают надежностью и долговечностью
Создание проектаВыбирая проект конструкции, стоит определиться со следующими параметрами:
- габариты и назначение сооружения;
- размер участка;
- снеговые и ветровые нагрузки;
- глубина снежного покрова и ожидаемое выпадение количества осадков в год;
- конструкционные особенности основного строения.
Заранее созданный проект позволяет выбрать лучшее решение и подобрать качественный материал
Перед монтажными работами обязательно выполняется чертеж. Исходя из размеров постройки, определяется необходимое количество материала.
Полезная информация! При создании навеса под машину, стоит учитывать прохождение автомобиля с грузом.Подготовительные работы
Прежде, чем будут созданы спланированные навесы пристроенные к дому, фото которых можно посмотреть на сайте, необходимо произвести подготовительные работы. Для этого размечается подходящая площадка, и на ней выкорчевываются деревья. Чистый участок выравнивается. При этом подсыпается песок и щебенка.
Некоторые прочные навесы требуют создания фундамента
Под опоры навесы бурятся углубления. И на данном этапе стоит продумать прокладку кабеля под источники освещения. Выбирается определенный шаг расстановки опор. Он зависит от тяжести крыши и каркасной части.
Количество и расстановку стоек нужно рассчитать заранее
В подготовленные ямы опускаются стойки, которые заливаются бетонной смесью. Столбы выставляются по уровню.
Важная информация! Если близко располагаются грунтовые воды, то концы столбов требуется дополнительно гидроизолировать. Металлические опоры предварительно обрабатывают грунтовкой.Как сделать навес из поликарбоната, пристроенный к дому: фото и этапы монтажа
Через 12-15 дней после полного застывания бетона, можно начинать сборку конструкции. На стену монтируются кронштейны, а затем сверху поперечная балка.
Сборка конструкции требует подготовки специальных инструментов
Создание обрешеткиВыполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. При этом используются параллельно уложенные профили. Металлическая каркасная система сваривается между собой, а деревянная стягивается стальными уголками.
Обрешетка крепится к основной балке
Места сварки зачищаются, обрабатываются грунтовкой и красятся. Стропила монтируются поперечными деталями с шагом в 600 мм. К несущей балки конструкция крепится при помощи стальных уголков. Обрешетка прокладывается поперек стропил и монтируется саморезами.
Монтаж крышиЛисты кровельного материала нарезаются по размеру. Затем крепятся к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.
При монтаже крыши может понадобиться специальная страховка
Чтобы облегчить отвод воды, ячейки должны быть направлены вниз. Работая с пластиком, не стоит забывать оставлять зазоры между панелями. Размеры отверстий должны делаться с запасом в 2-3 мм. Существуют некоторые особенности монтажа кровли из других материалов.
Элементы кровли крепятся к обрешетке

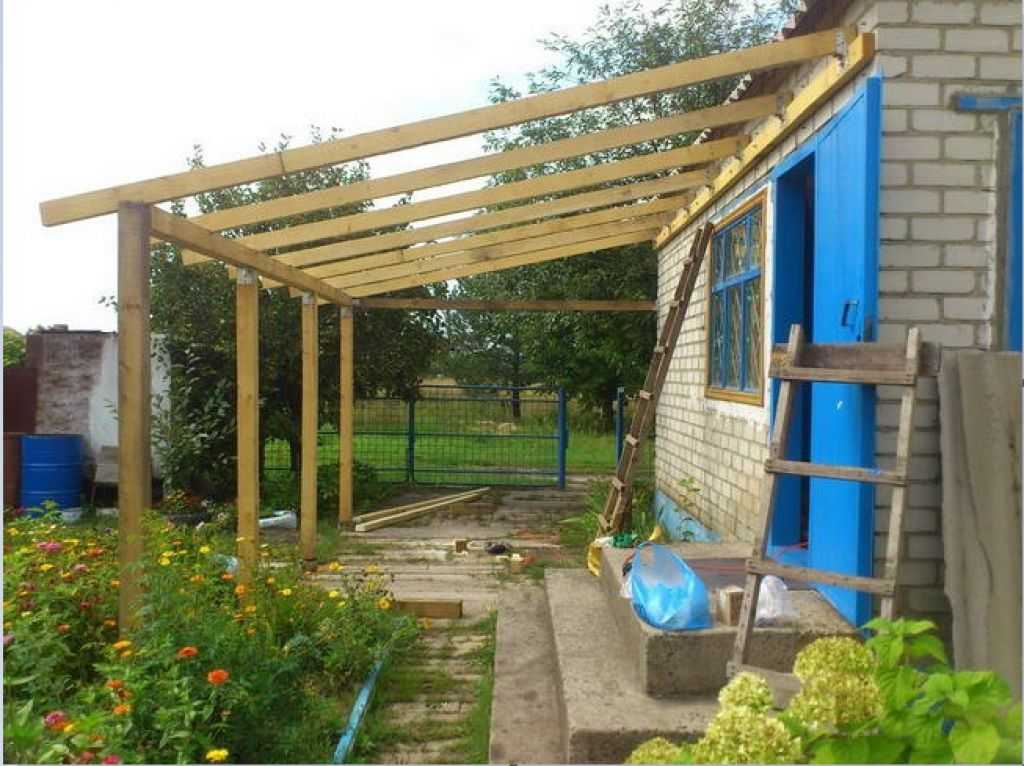

В качестве балок могут использоваться брусья из древесины. С течением времени в материале могут появиться трещины, которые снизят жесткость конструкции.
После монтажа балок устанавливаются поперечные доски, а затем производится крепление металлочерепицы. Монтаж данного материала производится с нижних листов. Стоит учитывать, что должен быть нахлест верхних листов на нижние.
Полезная информация! После установки кровли выполняется монтаж сливных желобов. Для этого отмеряется необходимая длина желоба и производится обрезка лишнего металла болгаркой.
В некоторых случаях будет сложно установить кровлю в одиночку
Полезные советыПосле монтажа основной пристройки можно сделать площадку. Самый простой способ – это засыпать территорию гравием. Для этого снимается дерн, вкапывается бордюр и насыпается щебень. Затем его нужно хорошо утрамбовать.
Стильное и прочное покрытие повышает комфортные условия использования конструкции
Также можно сделать площадку, вымощенную брусчаткой или тротуарной плиткой. Недорого обойдется оборудование площадки с помощью бетона.
Качественная площадка позволяет увеличить полезную площадь дворовой зоны
С помощью подручного материала и инструментов можно создать красивый навес своими руками. Подобные конструкции позволят соорудить прекрасное место для семейного отдыха или надежную защиту для автомобиля и садового инвентаря.
Красивый навес может стать частью экстерьера здания
Видео: навес своими руками
Экономьте время: отборные статьи каждую неделю по почте
20 Стильных уличных навесов для дома
Оживите свой ландшафт и открытое пространство с помощью небольшого навеса. Рядом с бассейном, во внутреннем дворике или даже рядом с летней кухней и кострищем, эти красавицы идеально подходят для развлечения и наслаждения теплой погодой весной и прохладным бризом осенью. Давайте рассмотрим несколько различных способов украсить ваш задний двор, которые оживят ваш ландшафт и прилегающие территории с помощью навеса на открытом воздухе.
Rippled Gathering
Посмотреть в галерее
Этот эффект волнистости, который мы не часто видим в традиционных домах, но он добавляет особого удивления и стиля в открытое пространство.Это не так уж необычно, чтобы отвлекаться от уюта, но это также придает моде и открытой местности.
Современное искусство
Посмотреть в галерее
Этот уличный навес выглядит как потрясающее произведение современного искусства, не правда ли? Он придает особую неповторимость пространству, которое всегда пронизано душностью и серым стилем.
Причудливый гриль
Посмотреть в галерее
Это пространство представляет собой традиционный навес с местом, где можно добавить занавески для уединения и защиты вас и ваших гостей от любых погодных условий, которые могут испортить ваш день на улице.{найдено на centsationalgirl}.
Holiday Inspired
Посмотреть в галерее
В этом открытом пространстве есть что-то очень «отпускное». Вдохновленный курортом в тропиках даже на западе, он красивый и светлый для любого гостя или члена семьи.
Крыльцо коттеджа
Посмотреть в галерее
Простой белый навес с очаровательными гребешками поможет создать очаровательную и причудливую веранду в стиле коттеджа. Это будет отличное место для отдыха на заднем дворе.{найдено на мариахских пейзажах}.
Eclectic Seating
Посмотреть в галерее
Нам нравится эта нейтральная, эклектичная зона отдыха, окруженная темно-синим навесом. Он более модный и менее традиционный, но при этом обеспечивает функциональность и стиль.
Just a Shade
Посмотреть в галерее
Тень от солнца может добавить прихоти и романтики ничего не подозревающему месту, особенно в мегаполисе. Простой белый или серый привнесут еще более мягкие качества.
Только ткань
Посмотреть в галерее
Если у вас есть дополнительные кусочки ткани, вы всегда можете попробовать создать свою собственную небольшую бухту и навес на открытом воздухе. Это отличная идея для более причудливых и мирских видений.
Это личное и уютное место, идеально подходящее для тех, кому нужен уголок для чтения и место для послеобеденных перерывов.
Крошечное пятно
Посмотреть в галерее
Вот крошечное пятно, которое можно выращивать специально для вас в любом цвете или схеме, которые вам нравятся.Он идеально подходит для отдыха в личном саду и на заднем дворе. {Найдено на karenaitken}.
Современная пещера
Посмотреть в галерее
Здесь можно увидеть современную пещеру или кабинку, обрамленную прочным навесом и занавесками. В нем современный вид, но также и мирская атмосфера.
Desert Oasis
Посмотреть в галерее
Тепло и романтика окружают это сияющее пространство. Навес в азиатском стиле с легкостью и роскошью дополняет это расслабляющее пространство.
Completely Chic
Посмотреть в галерее
Ультрасовременный, созданный для развлечения и наслаждения, вам понадобится место в тени рядом с бассейном все лето. И вот как создать шикарный стиль.
Shade Sails
Посмотреть в галерее
Несколько современных навесов могут объединиться, чтобы создать причудливое зрелище, а также довольно забавное и функциональное пространство снаружи, даже на верхнем крыльце. {Найдено на Wickedshade}.
Wooden Rusticism
Посмотреть в галерее
Вы можете даже сделать деревянное навесное покрытие, чтобы придать вашему пространству еще более деревенский колорит. Это уютно, удобно и гостеприимно для всех.
Роскошный домик
Посмотреть в галерее
Все в этом помещении роскошно. А дополнительные шторы в виде балдахина добавят очарования, уединения и еще большей гламурности.
Wired Precise
Посмотреть в галерее
Это пространство точно спроектировано и современно отделано.Козырёк с проволокой придает интерьеру традиционный и уютный вид с очень чистыми шикарными линиями.
Easy Blue
.
Функции крыши
Крыша часто является первой линией защиты дома.
Крыша – это незаменимое покрытие домов и зданий, и даже таких предметов, как автомобили. В частности, для домов и зданий крыша выполняет несколько функций, каждая из которых обеспечивает защиту. Различные элементы и части крыши обеспечивают защиту внутренней и внешней части конструкции.
Защита человека
Основное назначение любой крыши – обеспечить защиту людей внутри конструкции от элементов.Эта цель необходима во всех частях света, поскольку крыша обеспечивает укрытие от чего-то столь простого, как яркий солнечный свет; добавьте к этому другие изменения погоды, такие как дождь, снег, мокрый снег, град и сильный ветер. Без крыши жители внутри строения были бы непосредственно подвержены всем этим погодным изменениям и, следовательно, также страдали бы от физических недугов, возникающих в результате этого воздействия.
Охрана собственности
Без крыши не только люди станут уязвимыми перед изменяющейся погодой, но и все остальное внутри строения.Такие вещи, как мебель, техника, ковры, произведения искусства и одежда, будут быстро испорчены, когда дождевая вода или снег вторгнутся в здание.
Кроме того, основной интерьер конструкции будет поврежден погодой, от пола до дверей и стен.
Защита от воды
Внешний вид строения также обслуживается наличием определенных элементов кровли. Кровельный оклад предназначен для защиты наружных стен от повреждений водой. Гидроизоляция – это, по сути, кусок листового металла, который предотвращает попадание дождевой воды в стыки и повреждение.Вы можете заметить мигание, посмотрев на область вокруг вентиляционных труб, которые торчат через крышу или вокруг дымоходов. Если крыша имеет вертикальные стены, гидроизоляция также обеспечивает защиту на стыках между крышей и стенами. Кроме того, желоба и водосточные трубы на краю крыши служат средством отвода воды, стекающей с крыши, и отвода ее от внешних стен и основания конструкции.
Последствия
В качестве первой линии защиты сооружения, действующей как огромный зонт, принимая и отражая все потенциально опасные погодные условия, которые в противном случае сооружение могло бы получить, сама крыша обычно получает повреждения.
Сильный ветер может повредить или удалить черепицу с крыши. Продолжительное воздействие дождевой воды может повредить впадины на крыше. Дыры и протечки в крыше всегда вызывают серьезную озабоченность. По этой причине крышу следует проверять не реже двух раз в год и после сильных ураганов, чтобы своевременно обнаруживать любые повреждения.
.
|
WordReference Англо-греческий словарь © 2020:
WordReference англо-греческий словарь © 2020:
Ο ρος ‘ навес ‘ βρέθηκε επίσης στις εγγραφές: Номер по адресу: | ||
«
χ. από την Αθήνα, που ακολουθεί κλπ.
Д. .
Добавьте пристройку к своему дому в Шотландии
Если вы хотите добавить пристройку к своему дому, вам следует сначала проверить, нужно ли вам подавать заявление на разрешение на строительство.
Разрешенная разработка
Вам не нужно обращаться за разрешением на строительство, если пристройка соответствует определенным правилам. Это называется «разрешенное развитие».
Правила разрешенной застройки зависят от того, сколько этажей (уровней) будет иметь ваша пристройка.
Одноэтажные пристройки
Если ваша пристройка будет одноэтажной, вам не нужно разрешение на строительство, если:
- находится в задней части дома
- он не уходит назад более чем на 3 метра, если это дом с террасами, или на 4 метра, если это не
- Высота карниза (в месте соединения стены с крышей) не более 3 метров
- не выше 4 метров, включая покатую крышу
- он не занимает большую площадь пола, чем ваш дом
- не занимает и половины «завесы» – территории за вашим домом
- не входит в заповедную зону
Пристройки многоэтажных
Если ваша пристройка будет иметь более одного этажа, вам не нужно разрешение на строительство до тех пор, пока:
- находится в задней части дома
- Между пристройкой и границами вашего участка должно быть не менее 10 метров
- не выше вашего дома (без дымоходов)
- он не занимает большую площадь пола, чем ваш оригинальный дом
- не занимает и половины «завесы» – территории за вашим домом
- не входит в заповедную зону
Вы всегда должны уточнять в отделе планирования вашего совета, нужно ли вам подавать заявление на разрешение на строительство.
Даже если вы этого не сделаете, вам могут потребоваться другие разрешения.Для более подробного объяснения того, что считается разрешенной застройкой при добавлении пристройки к вашему дому, прочтите публикацию «Руководства правительства Шотландии по правам на разрешенную застройку» и перейдите к разделу 4.11.
Разрешение на строительство
Если пристройка, которую вы хотите построить, не соответствует условиям разрешенной разработки, вы должны подать заявку на разрешение на строительство.
Прочтите наше руководство о том, как подать заявку на разрешение на строительство, или обратитесь в местный совет для получения дополнительной информации.
Прочие допуски
Для выполнения работ вам могут потребоваться другие разрешения. Например, вам может потребоваться разрешение местного совета согласно строительным нормам.
Если вы не владеете землей, на которой ведется застройка (например, если вы арендатор или земля находится в совместной собственности), вам может потребоваться разрешение землевладельца.
Если вы живете в здании, являющемся памятником архитектуры, вам, вероятно, также потребуется получить разрешение на строительство объекта в списке.
Вы несете ответственность за получение любого необходимого разрешения.
.
Строительство навеса с односкатной крышей: как построить своими руками
Наверняка в сети вы встречали немало примеров постройки хороших навесов, но качественной информации не находили.
Что не удивительно, ведь навес соорудить – не дом построить. Здесь действительно меньше нюансов. Хотя предназначений у этой малой архитектурной формы предостаточно, и строят ее не только для того, чтобы закрыть автомобиль.
Есть несколько разновидностей навесов: навес-беседка, навес для модных интеллектуальных игр с друзьями по вечерам, навес для мини-мастерской, навес для прохода между баней и домом и много другого. И, согласитесь, любой из этих вариантов хочется изначально построить прочным, долговечным и приятным для глаз. А потому в этой статье мы подробно раскрываем строительство навеса с односкатной крышей – из самых разных материалов. Изучайте!
А пока мы подготовили для вас ознакомительный видео-ролик:
Навес с односкатной крышей – это самая простая конструкция, с которой справится даже новичок. Чаще всего навесы устраивают с северной стороны дома, которая обычно не пригодна для чего-то большего: растить возле нее что-либо бесполезно, а из-за падающей тени там всегда будет прохладно.
Итак, разместите угловые точки будущего навеса прямо на земле. Для удобства используйте два кола, которые соединены между собой рейкой. Всего таких вам понадобится около 10 штук, и они и помогут вам заложить верную разметку будущего навеса.
А теперь перейдем к выбору наклона кровли. Давайте уточним, что любая кровля больше всего страдает от таких двух факторов: ветер и нагрузка от осадков, и чем меньше угол наклона односкатной кровли, тем меньше на нее воздействует ветер, но чем круче крыша, тем хуже на ней задерживается снег и вода.
Чтобы вода полностью стекала с односкатной крыши навеса, угол наклона следует делать не менее 15 градусов. И для этого срежьте под таким углом оба края досок. В общем же угол наклона односкатной крыши навеса подбирайте в соответствии с условиями вашего региона. Для подобной постройки обычно рекомендуется уклон в 15-20 градусов.
Вот, к примеру, как строится самый простой навес с односкатной крышей:
И такая же стандартная крыша со стандартным наклоном для подобной постройки.
Что же касается дизайна навеса, здесь нет особых ограничений. Только рекомендации. Например, если вы собираетесь построить навес, примыкающий к дому, тогда его кровельное покрытие лучше использовать идентичное, что уже есть на доме, а из материалов каркаса отдать предпочтение дереву или металлу. Но это правило, из которого всегда есть исключения.
Кровельное покрытие
Решите, из какого материала будет кровля этого навеса. Ведь у каждого современного покрытия есть свои требования к основанию, свой вес и особенности монтажа. Так, цельный лист профнастила легкий и удобный, и нет ничего проще, чем закрепить его на таком навесе. Но он обладает существенным минусом – большой парусностью.Именно такие крыши навесов чаще всего срывают сильные бури. А потому подумайте, если в вашей местности ветровая нагрузка действительно высока, не используйте целостное кровельное покрытие.
Также здесь есть одна проблема, над которой вам стоит задуматься. Дело в том, что в летнюю жару под навесом с металлической кровлей работать будет практически невыносимо.
- либо используйте кровельный материал, который обладает низкой теплопроводностью,
- либо вам придется конструировать кровельный пирог с утеплением.
Из материалов, которые отлично поглощают жару, хорошо подойдет керамическая черепица, деревянный гонт и им подобное. Если же вы решите не нарушать общей гармонии с домом, и вам придется использовать ту же металлочерепицу, которая уже есть на крыше дома, тогда дополнительно приобретите:
- несколько рулонов или пачек теплоизолятора;
- пароизоляционную пленку;
- гидроизоляционную пленку;
- крепежные элементы для дополнительной обрешетки.
Также популярен старый добрый шифер. Основа вам не нужно крепкая, ведь шифер всегда обладал немалым весом. Зато так же поглощает тепло.
Но все более и более востребованным в качестве покрытия для навеса становится поликарбонат, который обладает особенно легким весом, прочностью, и замечательно ведет себя в жестких эксплуатируемых условиях.
Поликарбонат – это популярный легкий прозрачный материал, который в 250 раз прочнее стекла. Он идеально подходит для устройства летних конструкций, легко режется и красиво смотрится.
Например, отлично выдерживает большое количество снега, сильные ветра и не выгорает на солнце. Преимущества такого кровельного материала в том, что он пропускает свет, а потому вы сможете проводить необходимые мероприятия со своим автомобилем, как говорится, не отходя от кассы.
Поэтому, в принципе, почти о всех минусах односкатной крыши вам не придется задумываться, если вы покроете свой навес таким материалом, как поликарбонат:
Материал для каркаса
Навес по праву считается сезонной постройкой, а поэтому для его обустройства обычно не используют дорогие строительные материалы. Второй момент: чаще всего строительство на собственном участке, не касаемо жилого дома, приходится делать своими руками. А поэтому зачастую в ход идет не тот материал, который наиболее прочен и легок, а тот, который остался после строительства основного объекта, или же с ним можно работать самостоятельно без особого опыта.
Вот почему в 90% случаев в садовых постройках используется дерево: его легко резать, обрабатывать и монтировать без каких-либо особых усилий. Ну и недостатков у него много: плохая стойкость к влаге, огнестойкость и отсутствие долговечности.
Если же вы имеете опыт работы со сварочным аппаратом, мы рекомендуем вам использовать для подобного строительства металл. Так, идеально подходят для устройства односкатного навеса металлические профилированные трубы. Они намного прочнее и надежнее металлических прутов, и их защитный слой, где используется цинк, практически не требует восстановления.
К слову построить свой навес с односкатной крышей из металла вы сможете и без помощи сварки, если приобретете металлические кронштейны. Желательно, конечно, элементы из металла все-таки варить, но при отсутствии нужного опыта и возможностей вполне подойдут и кронштейны.
Итак, с материалом определились – самое время приступать непосредственно к строительству:
- Шаг 1. Итак, выкапываем цилиндрические ямы. Глубину делаете от 60 сантиметров до 90. Всего для этого варианта нам понадобится 6 ям.
- Шаг 2. Отдельно готовим бетон, например, в старой ванне, где легко ли смешивать цемент и песок с гравием. Пропорции берите 1:3:5. Добавьте воды.
- Шаг 3. Хорошо вымешайте и набросайте в ямы такой слой бетона, чтобы получилась толщина 5 сантиметров, и опускаем туда трубы. Они прослужат опалубкой для фундамента.
- Шаг 4. Теперь закрепляем трубы с внешних сторон. Заполняем бетоном.
- Шаг 5. Выровняйте трубы по уровню и сделайте для них под полки из досок.
- Шаг 6. Вот теперь ожидаем три дня, чтобы застыла смесь. Самый простой способ установить деревянные стойки на такой фундамент – это анкер, который устанавливается уже на полностью застывший бетон.
- Шаг 7. Теперь связываем с этим столбом опорные балки. Прикручиваем саморезами доски так, чтобы они выступали около 3 сантиметров за края каждого столба. А сбоку эти выступы будут нужны для крепления перекладины обрешетки.
- Шаг 8. Чтобы придать всей конструкции большую жесткость, особенно если отошли анкеры, используйте распорки. Распорки обрезается под углом 45 градусов и прикручивается саморезами.
Вот и все! Самое сложное – позади.
Теперь ставим столбики будущего навеса. Для этого используйте те же доски 50х150. Укосины лучше сделайте сверху и снизу, чтобы они не мешали эксплуатации постройки:
Вот как правильно строить односкатный навес из профильной трубы: здесь готовым элементом односкатной крыши будет ферма. Ее варить из металла вам нужно будет еще на земле. В итоге у вас получится равносторонний треугольник с центральным элементом, который будет идти от верхней точки треугольника к середине его поперечной перекладины. Если вы помните школьный курс геометрии, это – высота треугольника.
Для изготовления самих стропил вам понадобится профильная труба сечением 20х20 миллиметров, или железный пруток диаметром 10 миллиметров. Для небольшого веса больше подходит второй вариант, так как с ним проще работать: не нужно будет резать под углом.
Итак, строим металлический навес с односкатной крышей шаг за шагом, своими руками:
- Шаг 1. Делаем фундамент. Для этой цели вырываем в земле ямки глубиной чуть более метра, и более узкие до полутора метров. Засыпаем эти ямки гравием до глубины 20 сантиметров.
- Шаг 2. Вставьте в эти ямы трубы сечением 25х25 миллиметров.
- Шаг 3. Установите опоры в ямы, засыпьте их гравием средней фракции и забетонируйте.
- Шаг 4. Далее проверьте высоту стоек – она должна соответствовать углу наклона будущей крыши.
- Шаг 5. Теперь приварите трубы к вершинам и стойке. Теперь все швы проверьте и зачистите. Погрунтуйте поверхность и покрасьте. Лучше использовать для этой цели современную антикоррозийную краску.
- Шаг 6. Готовые фирмы поднимите и установите, а между фермами сделайте подвижные перемычки с дистанции в 50 сантиметров.
Кроме того, визуально закрыть такой навес от всего другого участка, но без глухих стен, вы сможете при помощи перголы:
Собрать деревянные стропильные фермы вы не можете при помощи гвоздей, современных металлических крепежных пластин, или уголков.
Мы советуем вам использовать все-таки пластины, которые замечательно держат скрепляемые элементы и двускатная крыша получается очень прочной. Тем более что применять их несложно.
Там всего лишь нужен будет хороший пресс-станок или же обычный молоток, смотря какой крепежный элемент вы выберете. В коньке все эти строительные фирмы будут соединяться одним брусом, по которому выровняйте расстояние между стропильными фермами, чтобы оно было одинаковым.
Теперь переходим к монтажу перекладин. Первый способ это прикрепить опорную балку саморезами при помощи крепежных металлических уголков. Важно, чтобы между перекладинами было расстояние от 50 до 55 см.
Что же касается обрешетки и ее плотности, исходить в этом вопросе следует от того, какой кровельный материал вы будете использовать. Например, для такого тяжелого, как черепица, вам необходимо будет сделать практически сплошную обрешетку, чтобы она смогла выдержать вес покрытия. Причем порой приходится использовать OSB плиты.
А вот для профнастила или фальцевой кровли вполне подойдет обрешетка с шагом 60 см. Сплошной обрешетка должна быть также для мягкой кровли, как рубероид или гибкая черепица.
Подробнее на видео:
Что представляет собой изоляция? Прежде всего, это – гидроизоляционная пленка, которая находится прямо под кровельным покрытием. Главная задача – не дать попасть влаге после дождя или от талого снега через проблемные места в кровельном покрытии.
Если таковая планируется, делать вы все будете в такой последовательности:
- Шаг 1. На готовые лаги навеса настелите пароизоляционную пленку и прибейте ее при помощи гвоздей или строительного степлера.
- Шаг 2. Уложите на пленку теплоизоляцию.
- Шаг 3. Накройте все это еще одной пленкой – гидроизоляционной. Также прибейте ее к лагам.
- Шаг 4. Поверх прибейте контобрешетку и кровельное покрытие.
Вентиляция такой крыши обязательна.
Принудительная, если вы установите специальный вентилятор или же естественная, если правильно расположить слуховое окошко или оставив обязательный промежуток между гидроизоляционной пленкой и утеплителем для того, чтобы воздух забирал из него капельки влаги.
Здесь уже все так, как и с обычной крышей, просто следуйте инструкции производителя. Тонкости есть только в работе со светопрозрачными материалами.
Для того чтобы покрыть навес из поликарбоната, следуйте таким шагам:
- Шаг 1. Подрежьте торцы и заклейте их профилированным скотчем.
- Шаг 2. Отметьте и высверлите специальные отверстия для термошайб так, чтобы они были на 2-3 миллиметра шире.
- Шаг 3. Закрепите на стойках поликарбонатные листы специальным соединительным профилем.
- Шаг 4. Укладываете поликарбонат, начиная с нижнего левого угла ската.
- Шаг 5. Крепите листы на специальные термошайбы и не экономьте на этих элементах.
Вот и все! Если же навес с односкатной крышей вы будете крепить прямо к стене, тогда фермы делайте в виде уже прямоугольного треугольника, но тоже с распорками внутри и под углом в 20-25 градусов.
Навес хорошо защищает от солнечных лучей и атмосферных осадков то, что под ним находится – автомобиль, беседку или бассейн. Единственный минус конкретно односкатной крыши в том, что вода с нее стекает только в одном направлении. Поэтому, если вы не хотите получить прямо возле навеса вечно невысыхающую лужу, организуйте водосток и дренаж.
Как видите, все проще простого!
Будьте в курсе!
Подпишитесь на новостную рассылку
Изучение строительных норм и правил — навесы
Raising Cane’s Delaware, Огайо – M+A AORКурт Берес
Курт Берес
Директор Студии технических услуг, ассоциированный и старший менеджер проектов в M+A Architects
Опубликовано 18 августа 2020 г.
+ Подписаться
На самом деле я несколько раз начинал и прекращал писать следующую статью о навесах и наружных стеновых выступах. Я впервые запустил его в результате ответа на сообщение в Linked-In еще в начале 2019 года, и с тех пор он был в моем списке дел. Тогда я не чувствовал срочности, и мой интерес угас. Недавно я подумывал о том, чтобы снова заняться этой темой в связи с началом пандемии и ростом интереса к обедам на открытом воздухе, особенно к трапезе на открытом воздухе. Когда мы увидели письмо с исправлениями, относящееся к предмету, стало ясно, что я могу провести дополнительное исследование и написать эту статью, основываясь на усилиях, которые мы предприняли, чтобы прояснить пункт исправления.
Код модели определяет площадь здания как площадь, включенную в окружающие наружные стены и включая области, не обеспеченные окружающими стенами, если площадь включена в горизонтальную проекцию крыши или этажа выше. Аналогичное определение также дается для области пожара, что немного более эзотерично, но использование аналогичного языка не менее важно.
Причина этого здравая: то, что происходит снаружи, может проникнуть внутрь здания. Если занятый этаж выступает над открытым внешним пространством, люди, занимающие этаж выше, могут не знать о пожаре, начавшемся внизу, пока их пути выхода не будут отрезаны. В случае горизонтальной проекции крыши проблема заключается в том, что удлинение узла крыши создает горизонтальную шахту, которую может использовать внешний пожар и вернуться в здание.
Несмотря на то, что намерение и аргументация ясны, реализация — нет. Кодекс говорит только о «Крыше». Что такое крыша? Это какой-то выступ на 705.2 или навес на 3105? Ответ на второй вопрос – нет, ответ на первый однако, как и применение раздела кода, может быть мутным. Цель состоит в том, чтобы во внешнем приложении крыша была продолжением крыши здания. Тест, который я обычно использую при просмотре чертежей, заключается в том, можно ли снять покрытие или элемент крыши, а внешнюю оболочку здания оставить нетронутой? Таким образом, для типичного навеса или проекции стены элемент крыши должен быть подвешен к внешней стене или надстроен над другой крышей, и, как минимум, если он удален, как в случае с перекрытием, обшивка основной крыши все еще на месте или Наружная стена на месте, так что нужен только косметический ремонт.
Эта интерпретация соответствует как определению площади, здания, так и пожарной зоны, в котором прежде всего указывается, что эти элементы заканчиваются внешней стеной.
Использование двух похожих зданий в качестве примера, но построенных двумя разными способами, должно помочь прояснить цель кода. Представьте себе пару ресторанов с идентичными крытыми внутренними двориками, поддерживаемыми колоннами и крышей какой-то природы, прикрепленной сзади к зданиям. В первом ресторане внешняя стена останавливается у основания фермы крыши или пола, которая выходит за пределы внутреннего дворика. Это может быть пример, когда это продолжение крыши здания, поскольку нет возможности снять покрытие внутреннего дворика, не затрагивая при этом здание. Во втором ресторане внешняя стена продолжается вверх и через высоту крыши патио. Конструкция крыши патио может свисать с наружной стены, но конструкция, поддерживающая покрытие, не является общей со зданием. В первом примере пожар может начаться за пределами здания и вернуться обратно в здание, во втором примере код предоставляет рекомендации по выступам и навесам, чтобы понять, как будет строиться выступ, но не область под выступом или навесом.
быть включенным либо в зону пожара, либо в зону строительства. Это важно, когда речь идет о требованиях кода для спринклеров. В первом здании, если здание было опрыскано, внешний внутренний дворик был бы частью здания, и его также нужно было бы опрыскивать (если вы не используете какое-либо другое исключение в NFPA 13). во втором примере внутренний дворик не является частью здания, и там установка спринклеров не рассматривается. Другой способ взглянуть на это – на 903.2.1.2-2, если количество посетителей в ресторане превышает 100 человек, оно должно быть обрызгано. Если бы наше первое здание имело внутреннюю нагрузку 80 человек и крытую террасу снаружи с нагрузкой 30 человек, здание необходимо было бы обрызгать, поскольку определение зоны пожара, которая обычно останавливается у внешней стены, должно включать площадь внутри горизонтальная проекция крыши. Наше второе здание, поскольку внешние стены расширяются и отделяют крышу, покрывающую внутренний дворик, от внутренней части здания, не вызовет необходимости в разбрызгивателях.
Это было подтверждено ICC в письменном заключении кодекса персонала.
В этом сценарии есть одно предостережение, если из внешнего патио есть средства выхода через здание, нагрузка на людей является кумулятивной, и это увеличит нагрузку на здание более чем на 100 человек. Это предостережение не имеет ничего общего с крышами, но с выход. При проектировании средств эвакуации нагрузка на жильцов должна включать любые внешние пространства, которые могут выходить через здание, для размеров и требований к средствам эвакуации, включая потребность в спринклерах.
Изучение строительного кодекса – Взломать хрустальный шар кода – 5 основных изменений в коде модели 2021 года
11 мая 2021 г.
Знакомство со строительными нормами и правилами — безопасное остекление и лестницы
23 фев.
2021 г.Пересмотр строительных норм и правил — ответ на пандемию
18 августа 2020 г.
Изучение строительных норм и правил — защита лифта
18 августа 2020 г.
НАГРУЗКА PSA для жильцов здания
30 апр. 2020 г.
Изучение строительного кодекса – IIIA и III B Строительная причудливость
28 февраля 2020 г.
Изучение Строительного кодекса штата Огайо — изменения в существующих зданиях
28 февраля 2020 г.
Изучение строительных норм и правил — намерение
2 октября 2019 г.
Изучение строительных норм и правил — небольшие предприятия общественного питания
16 августа 2019 г.
Изучение строительных норм и правил – Глава 4
7 июня 2019 г.
2021 г.
Другие также смотрели
Исследуйте темы
Металлические расширения крыши здания | Удлинители навеса и прогона
Бак Стил
Многие покупатели металлических зданий не понимают, что по умолчанию в металлических зданиях нет «карнизов» или «софитов», подобных тем, которые они привыкли видеть в более традиционных формах конструкции.
В металлоконструкциях официальное название надставок крыши на передней и задней боковых стенках — «навесные надставки», а официальное название надставок на левой и правой торцевых стенах — «дополнения прогона». «торцевые стены» вам незнакомы, тогда вы можете прочитать нашу статью в блоге под названием «Стальные здания — изучите основы» 9.
0003
Стандартное металлическое здание без надстроек крыши
Одна из проблем , которую мы часто слышим от клиентов, особенно тех, кто рассматривает возможность строительства металлического здания для жилых или торговых помещений, заключается в том, что они не хотят, чтобы здание выглядело слишком промышленные или коммерческие или просто выглядят как металлический ящик.
Мы всегда обсуждаем варианты расширения навеса и прогона с клиентами, которые хотят смягчить внешний вид своих металлических зданий. По умолчанию крыша металлических зданий не выходит за линию стены более чем на 3-4 дюйма. Коричневое здание, изображенное выше, представляет собой простое металлическое здание 9.0123 без каких-либо удлинений навеса или прогонов, и в результате он имеет коммерческий вид. Изображенное деревенское красное здание имеет 2-футовый навес и удлинения прогонов, в результате чего внешний вид несколько смягчен и больше напоминает традиционную конструкцию из палочек.
Удлинители навеса и прогонов улучшают внешний вид металлического здания
Удлинители навеса и прогонов представляют собой просто неподдерживаемые продолжения крыши за пределами стены здания и определяются расстоянием, на которое они выступают за пределы металлической стены здания. Это расстояние или измерение часто называют «проекцией». Максимальный выступ навеса или надстройки прогона зависит от ветровой нагрузки, на которую проектируется здание, но обычно составляет 5 футов.
Кроме того, несмотря на то, что у вас могут быть удлинения навеса или прогона без материала софита, это является исключением из правил. Большинство навесов и прогонов, которые мы предоставляем, включают материал софита из панели PBR или PBU. Только за редчайшими исключениями, материал и отделка навеса и удлинителя прогона окрашены в полярно-белый цвет.
Служат ли удлинения навеса и прогонов для другой цели, кроме простой эстетики? Да. Расширения навеса и прогона с большим выступом, например, 5 футов, на металлических зданиях с низкой высотой карниза могут обеспечить защиту от непогоды для тех, кто входит в здание через проходные двери и подъемные двери.
