Металлочерепица на крышу размеры: Металлочерепица – Размеры листа, толщина, длина и ширина

alexxlab 26.10.2019 Нет комментариев

Содержание

Металлочерепица – Размеры листа, толщина, длина и ширина

Перед покупкой материала для крыши придется внимательно изучить размеры листов, которые каждый производитель устанавливает самостоятельно. В таблице приведены данные для наиболее популярных производителей металлочерепицы.

При этом длина листов не является стандартной для заводов изготовителей, а только для строительных супермаркетов, которые заказывают нарезку по собственным размерам.

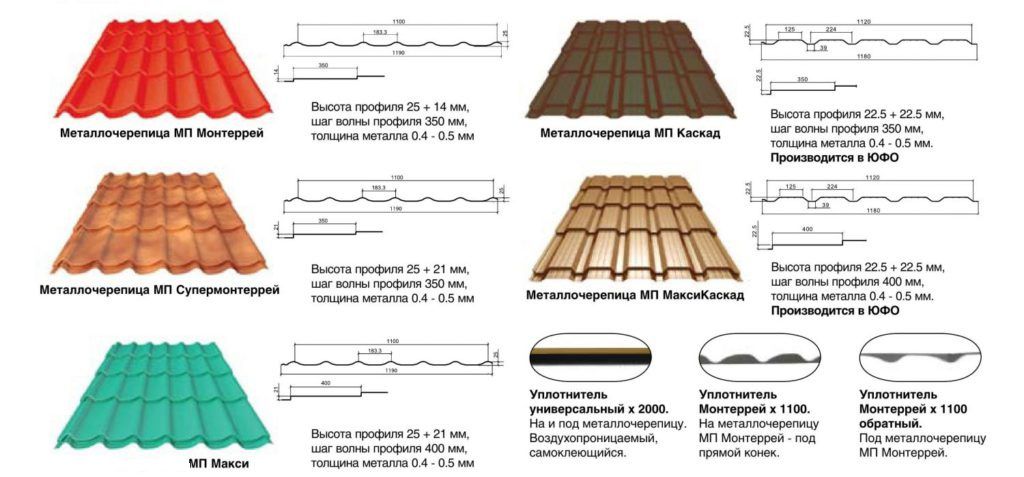

Размер листов металлочерепицы — длина, ширина и высота

Длина листов металлочерепицы может быть — от 40 см до 8 м.

Очень удобно заказывать металлочерепицу по длине всего ската — так удастся избежать поперечных стыков. С другой стороны, перевозить и поднимать кровельные листы длиной 4 м и больше довольно сложно.

При этом, заказывая кровельный материал по индивидуальным размерам, следует помнить:

  • на производстве листы режут не вручную, а гильотиной, в пределах 5 см от переката («ступеньки») разрезать лист не получится;
  • точную подгонку листов совершают при монтаже ножницами по металлу.

Ширина металлочерепицы варьируется в пределах от 1,14 м до 1,19 м.

При этом указывается как общая ширина листа, так и полезная (рабочая). При расчете количества листов следует учитывать именно рабочую ширину — она указывает на площадь покрытия кровли с учетом бокового нахлеста.

Например, скат крыши по ширине составляет 4,5 м. Общая ширина листа — 1,19 м, а полезная — 1,1м. Четырех листов такой металлочерепицы не хватит, ведь они накроют только 4,4 м, и придется резать пятый лист. Но если взять листы с такой же общей шириной, но у которых рабочая ширина составляет 1,14 м, можно избежать разрезания лишнего листа.

При выборе кровельного материала нужно обращать внимание не только на длину и ширину листов, а и на высоту профиля. Для металлочерепицы это двойной показатель, который состоит из высоты волны и высоты переката. И хотя на площадь перекрытия это не влияет, более рельефное кровельное покрытие смотрится гораздо выигрышнее.

Стоимость металлочерепицы?

Цена на металлочерепицу зависит от производителя материала, толщины металла, качества декоративного покрытия и степени оцинкования. Так, средняя стоимость металлочерепицы составляет:

  • эконом класса (толщина листа 0,35-0,4 мм) — от 280 руб/м2;
  • бизнес класса (листы толщиной 0,45 мм) — от 370 руб/м2;
  • премиум класса (толщина металла 0,5 мм) — от 490 руб/м2.

Читайте также: Что лучше Ондулин или металлочерепица: отзывы владельцев

Размер металлочерепицы для крыши — стандартные толщина и ширина покрытия

Что представляет собой металлочерепица для кровли? Это строительный материал волнообразной формы, имеющий форму листов, изготовленных преимущественно из оцинкованной стали. Кровля, отделанная металлочерепицей, выглядит стильно, а монтаж осуществляется быстро и относительно просто. Такие особенности делают данные материал одним из самых популярных среди других видов кровли.

Однако размеры металлочерепицы настолько разнообразны, что подобрать оптимальный вариант нелегко. В данной статье мы рассмотрим основные габариты: длину и ширину черепицы, шаг волн, различия по высоте и прочие параметры кровельного материала.

Что входит в состав листа?

Материал имеет многослойный состав. В основе находится лист металла, который изготавливается по методу холодного проката. Далее происходит его пошаговая обработка:

  1. Нанесение фосфата по всему основанию для создания антикоррозийных свойств.
  2. Грунтование для улучшения адгезии металла с верхним покрытием.
  3. Нанесение полимерного покрытия различных цветов с лицевой части листа.
  4. Обработка лаком тыльной стороны материала.

Таким образом, независимо от производителя и бренда металлочерепица имеет единый состав. Но все же качество и параметры кровли весьма различны.

Из какого материала выполнена основа листа?



Для изготовления листа металла будущей кровельной черепицы берут различную основу:

Сталь

Пользуется наибольшим спросом среди производителей и потребителей. Стальной лист покрывается цинком для борьбы с коррозией и долгого срока эксплуатации.



Алюминий

Более редкий вид металла в производстве кровли, однако, имеет немало плюсов. Он не вступает в реакцию с негативными условиями внешней среды, не требует обработки, имеет малый вес, не нуждается в крепкой обрешетке. Однако стоимость готового материала достаточно высока, а выбор цветовой гаммы скуден.

Медь

Также дорогостоящий аналог, который смотрится элегантно и солидно, не требует обработки от коррозии. Как правило, используется при реконструкции объектов архитектуры и старины.







Разнообразие размеров черепицы из металла

Очень важно правильно выбрать толщину, длину и ширину листов. По ГОСТу выпускаются следующие размеры:

  • толщина в пределах 0,4- 0,6 см;
  • длина 50-900 см;
  • ширина 116-119 см с рабочей шириной примерно 110 см.

Ширине черепицы соответствуют параметры сырья, из которого она изготовлена. В данном контексте подразумевается листовой металл. Из листа формируют черепицу на специальных прокатных станках с применением специализированного оборудования с точными размерами валков.

Что касается длины, то здесь вариантов куда больше. Длина материала под кровлю доходит до 9 метров. Кровельный лист с максимальной длиной значительно сокращает затраты на доставку, а вот в процессе монтажа возникнут трудности. Представьте, сколько усилий придется потратить, чтобы затащить на кровлю шестиметровое полотно. Так можно не только стены поцарапать, но и здоровье подорвать. Поэтому в большинстве случаев стандартные размеры значительно короче.

Перечислим наиболее распространенные варианты размеров листов с учетом длины:

  • 50 см – предельно малый;
  • 120 см – малый;
  • 225 см – усредненный параметр;
  • 360 см – большой;
  • 450 см – предельно большой.

При определении размера профиля металлочерепицы учитывается также толщина. Этот параметр означает толщину слоя металла. Если длина и ширина обеспечивают разве что удобство укладки монтажа, то толщина напрямую влияет на дальнейшую эксплуатацию.

Наиболее распространенный рабочий параметр толщины – 0,5 мм. Меньшую толщину стоит использовать на малых объектах, а большей – при условии крепкого основания.



Важно! При расчете рабочего размера важно учитывать величину нахлеста. От этого зависит необходимое количество материала.

Что такое нахлест? Это когда один лист перекрывает частично следующий. Делается это для того, чтобы свести к нулю риск протекания кровли.

Определяемся с высотой волн



Волна – это ячейки, которые образуют вертикальный узор. Размеры волн – это промежуток между центром расположенных по обе стороны ячеек (шаг) и расстояние с верха до низа одной ячейки (высота).

Многие компании выпускают кровлю стандартных параметров по шагу волны. Этот параметр составляет 18,5 см или же 35 см. Размер волны установлен в пределах следующих чисел:

  • 0,2-0,3 см – относится к малой высоте;
  • 0,3-0,5 см – средней;
  • 0,5-0,7 см – большой.

Вместе с шагом образуется профиль листа. Это узор, в результате которого и создаются волны ячеек, то есть уникальный рисунок металлочерепицы. Его разработкой занимаются в дизайнерских отделах производителя. Потребителю же остается выбрать наиболее понравившийся вариант.

Масса черепицы на 1 кв.м.

Вес варьируется от 1,34 до 4,45 кг в зависимости от материала. Очевидно, что масса алюминиевого профиля значительно ниже, чем медного.

Расчет полного размера материала для установки на крыше

Итак, как определяется максимальная полезная ширина и длина? Берут полную длину и ширину, отнимают нахлесты, и получают нужное для установки количество с полезной шириной металлочерепицы и длиной.

Если крыша дома будет отделана металлочерепицей, нахлест по ширине составит всего 6-8 см. По длине стоит сделать его побольше – 10-15 см. Отняв эти размеры, получается площадь готовой кровли и размеры материала для его покупки. Величина нахлеста зависит в том числе и от торговой марки. Разные производители кровельного материала устанавливают свои размеры нахлеста.

Сравнение металлической черепицы с другими видами кровли

Металлочерепица на крышу является наиболее распространенным способом накрыть кровлю. Однако существуют и другие варианты. Приведем сравнительные характеристики.

Оба продукта похожи друг на друга. Прежде всего потому, что изготовлены из оцинкованной стали и покрыты полимерами.

Толщина профнастила больше, но это не всегда является плюсом. В таком случае создается лишняя нагрузка на кровлю, что вынуждает владельца дома подготовить прочное основание.

Внешне металлочерепица смотрится привлекательней за счет волн, поэтому готовая кровля выглядит более интересно.

По звукоизоляции и сроку службы оба конкурента идентичны, но профнастил дешевле. Это, конечно, делает его более популярным среди категории людей, желающих обустроить кровлю как можно дешевле без потери качества.

Этот материал называют мягкой кровлей. Отличительная особенность – высота и ширина стандартного размера независимо от производителя.

Вес ондулина значительно меньше, что ускоряет и упрощает монтаж. Но в плане звукоизоляции ондулин проигрывает листу черепицы. Его стоимость к тому же выше, а цветовая гамма – менее разнообразна.

Ондулин зачастую выбирают при строительстве бань или гаражей. А вот для полноценного дома лучше остановиться именно на металлочерепице.

  • Сравнение с шифером

Здесь нет никаких сомнений, что черепица гораздо лучше. Она не требует крепкой обрешетки, не выгорает, ее свойства не ухудшаются под воздействием влаги. Но шифер выбирают многие за счет доступной цены и повышенной шумоизоляции.

Плюсы и минусы металлической черепицы

Любой товар имеет преимущества и недостатки. Не лишена этого и черепица из металла.

К плюсам можно отнести следующие параметры:

  • Длительный срок эксплуатации. Кровля из металлочерепицы защитит от негативного влияния окружающей среды на протяжении более полувека.
  • Стойкость к перепадам температур. На материал не окажет никакого влияния -50С и +70С.
  • Разнообразие вариантов. Большой выбор волнообразного дизайна позволяет определить для себя наиболее предпочтительную модель.
  • Простой монтаж. Листы можно уложить даже на старую кровлю, что сокращает временные затраты. Если бригада мастеров будет укладывать стандартную металлочерепицу, то в день она смонтирует примерно 100 кв.м.
  • Высокая герметичность. Учитывая, что листы укладываются внахлест, прочность такой крыши значительно выше, чем у других материалов.

Но есть и минусы:

  • Ограничение по углу наклона. Чтобы обеспечить качественную эксплуатацию такой кровли, необходимо, чтобы скат находился под углом минимум 14 градусов.
  • Не применяется на сложных крышах. Если геометрия кровли разнообразна, то придется постоянно подгонять волну под узор. Это приведет к большому количеству отходов материала.
  • Низкая шумоизоляция. Чтобы в доме было достаточно тихо и не мешал шум дождя, понадобятся дополнительные работы по укладке звукоизоляционных материалов.

Выбор доборных элементов

Для устройства кровли одних листов черепицы недостаточно. Понадобятся полезные комплектующие, которые обеспечивают прочную фиксацию материала. Называются они доборными элементами. С их помощью происходит укрепление конструкции на крыше, создание стыков и поворотов, отвод осадков, обеспечение герметичности. Перечислим основные виды таких элементов:

  • Конек. Имеет преимущественно форму уголка, но бывает в виде полукруга, карниза.  Крепится на стыке двух листов на верхушке скатной крыши.
  • Торцевая планка. С ее помощью закрываются тыльные или передние ребра крыши. Выполнена в форме уголка или имеет более сложный вид.
  • Планка ендовы. Обеспечивает стык крыльев крыши снизу и отводит из него осадки. Имеет сложную форму.
  • Планки внешних и внутренних углов. Создают повороты кровли под любым углом. Имеют форму уголка или более сложную.
  • Отлив. Устанавливается вдоль откоса и предназначен для отвода воды в случае дождя. Выполнен в форме полукруга или швеллера.
  • Планка снегодержателя. Не допускает соскальзывания пластов снега, имеет треугольную форму.
  • Заглушки. Придают стыкам листов сложных форм герметичность. Имеют вид различных фигур, выполнены из листового металла.

Таким образом, металлическая черепица во многом превосходит своих конкурентов по эстетическим и эксплуатационным свойствам. Это подтверждается большим количеством объектов строительства, где используется именно этот вид кровли.

Поделиться в соц. сетях

Размеры металлочерепицы для кровли – высота волн, стандартный размер листа

Металлочерепица широко используется для крыш скатного типа частных домов и общественных учреждений с углом наклона кровли более 11-12°. Крыша долгие годы будет защищать дом от холода и дождя и останется эстетически красивой только при условии правильного выбора размеров материала. В этом случае стандартными параметрами ширины и длины не обойтись.

Содержание

  1. Ширина и длина листов: важные термины

  2. Особенности монтажа с учетом размеров металлочерепицы

  3. Доборные элементы

  4. Видео

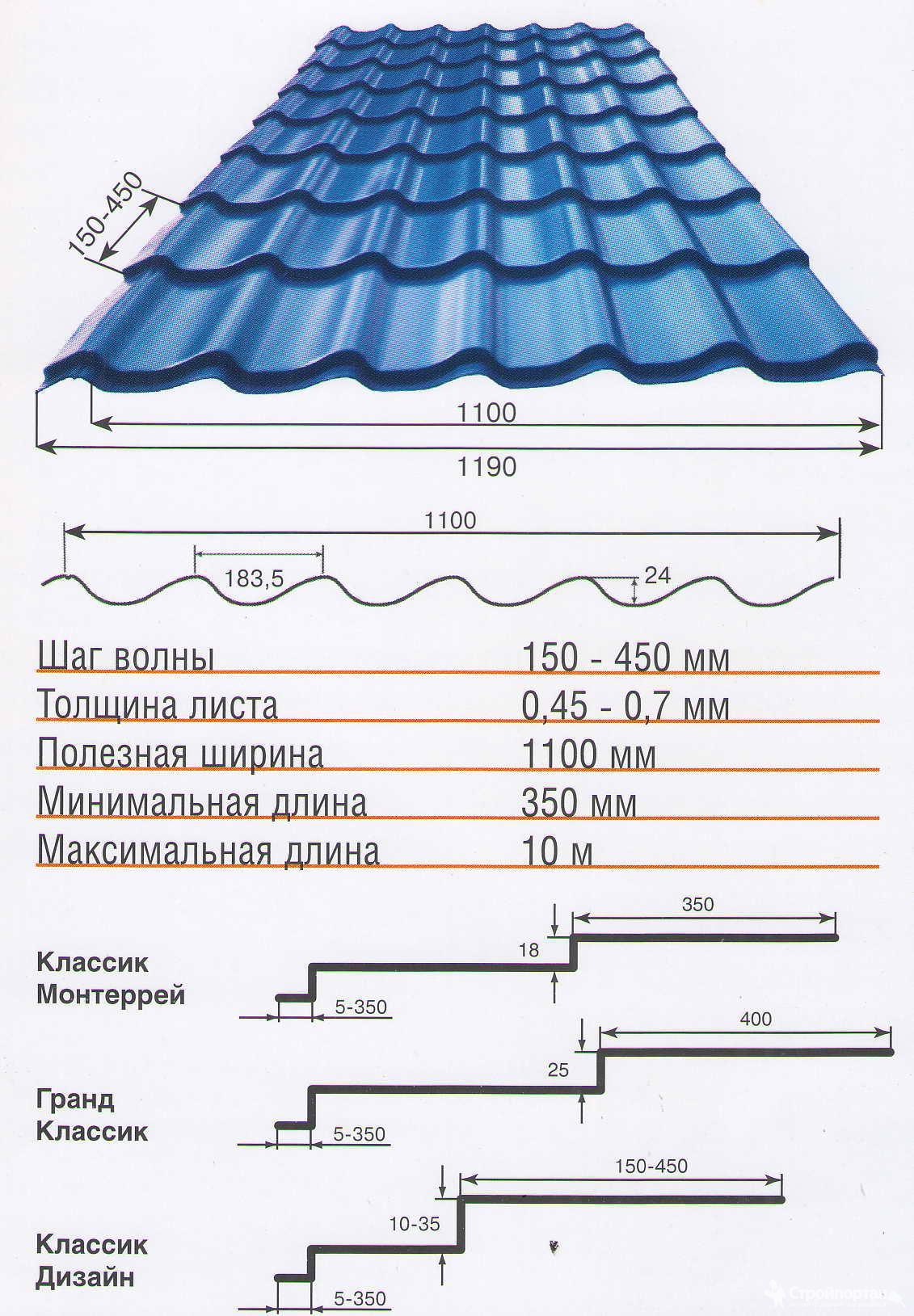

Ширина и длина листов: важные термины

Высчитывая необходимое количество металлочерепицы для крыши, покупатель обязательно столкнется с рядом новых понятий. Именно эти значения определят сколько листов необходимо, какой длины и ширины они должны быть:

  • Полная длина листа металлочерепицы. Представляет собой расстояние между горизонтальными кромками листа. Значение колеблется от полуметра до 6 м. Многие застройщики ошибочно полагают, что чем длиннее, тем экономичнее и проще будет монтаж. Но на практике такая экономия приведет к необходимости использовать специальную технику для подъема листов на крышу или необходимо будет нанять сразу несколько бригад для работ. С очень маленькими листами процесс монтажа будет еще более трудным и долгим. Оптимальный выбор – длина листа 4 м.

  • Полная ширина. Расстояние между вертикальными кромками. Производители выпускают стандартные листы металлочерепицы шириной в 1160 мм и 1190 мм.

  • Ширина полезная. Та часть листа, которая покрывает кровлю без расстояния необходимого на нахлест. В случае с металлочерепицей листы укладываются внахлест и по ширине и по длине, что уменьшает рабочую длину и ширину.

  • Величина нахлеста по ширине. Это расстояние, которое закроет находящийся сбоку от первого листа лист. Размер нахлеста – 60-80 мм.

  • Величина нахлеста по длине листа металлочерепицы. Размер немного больше чем в случае с шириной и составляет от 110 до 140 мм.

Важно: нахлесты по длине или по ширине защищают кровлю от протечек, поэтому эти два размера должны строго соблюдаться при проведении монтажных работ.

  • Толщина листа, высчитывается в зависимости от типа стропильной системы и всего сооружения. С толстыми листами проще работать, они дольше служат, но оказываются большую нагрузку на несущие стены. Тонкие листы при неправильном монтаже могут деформироваться, но такая кровля гораздо легче.

  • Высота волны и шаг между волнами. Шаг в случае с металлочерепицей показатель стандартный – 185 мм. Высота волны от 50 до 70 мм. Чем больше высота, тем лучше, но и дороже сам материал. Материал с большой высотой обладает высокой жесткостью, а значит и более долговечен.

Какие бывают размеры металлочерепицы? Листовой материал разных фирм может отличаться по многим параметрам. Таблица с примерами представлена ниже.

Производитель

Полная длина, мм

Нахлест по длине, мм

Полезная длина, мм

Полная шир, мм

Нахлест по ширине, мм

Полезная шир, мм

Металлпрофиль

3650; 2250; 1200; 500

150

3500; 2100; 1050; 350

1190

90

1100

Grand Line

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Stynergy

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Finish Profiles

3600; 2200; 1150; 450

100

3500; 2100; 1050; 350

1185

85

1100

Poimukate

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Интерпрофиль

3620; 2220; 1170; 470

120

3500; 2100; 1050; 350

1160

60

1110

Mera System Anna

3620; 2220; 1170; 470

120

3500; 2100; 1050; 350

1140

90

1050

Mera System Eva

3620; 2220; 1170; 490

120

3500; 2100; 1050; 300

1160

80

1080

Pelti ja Rauta

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1180

80

1100

Weckman

3630; 2230; 1180; 480

130

3500; 2100; 1050; 350

1190

90

1100

Ruukki® Adamante

3650; 2250; 850

150

3500; 2100; 700

1153

28

1125

Ruukki® Finnera

705

45

660

1190

5

1140

Особенности монтажа с учетом размеров металлочерепицы

Размеры листа металлочерепицы строго зависят от площади кровли. Именно от полученных результатов подпирают самый оптимальный вариант длины. В случае, когда кровля имеет сложную форму, размер листов может быть подкорректирован – лишнее просто отрезается. Резка производится исключительно профессиональным оборудованием, предназначенным для данных целей. Иначе коррозии в местах среза не избежать

Важно: металлочерепица для крыши – материал не симметричный, каждый лист имеет свой верх и низ. Данная особенность существенно усложняет процесс монтажа, особенно ломанной кровли, так как переворачивать листы металлочерепицы на кровле не получится.

Доборные элементы


Параметры доборных элементов, как и размеры металлочерепицы для кровли, могут быть разных размеров. Вычисляют их параметры следующим образом:

  • Элементы, закрывающие конек и расположенные в месте стыков ребер, высчитываются по следующей формуле: общая длина конька с ребрами + 8-9% (нахлест).

  • Нижняя эндова, расположенная в месте соединения внутренних скатов кромок рассчитывается по формуле: длины кромок (сходящихся) + 10% (нахлест).

  • Карнизная планка, проходящая по всему контуру карнизной части равно строго длине контура карниза.

  • Торцевая планка равна сумме длин всех торцов кровли.

  • Полоса-уплотнитель, установленная в местах стыка коньков, берется с 10% запасом.

Видео

ПроизводительПолная длина, ммНахлест по длине, ммПолезная длина, ммПолная шир, ммНахлест по ширине, ммПолезная шир, мм
Металлпрофиль3650; 2250; 1200; 5001503500; 2100; 1050; 3501190901100
Grand Line3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Stynergy3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Finish Profiles3600; 2200; 1150; 4501003500; 2100; 1050; 3501185851100
Poimukate3630; 2230; 1180; 4801303500; 2100; 1050; 3501180801100
Интерпрофиль3620; 2220; 1170; 4701203500; 2100; 1050; 3501160601110
Mera System Anna3620; 2220; 1170; 4701203500; 2100; 1050; 3501140901050
Mera System Eva3620; 2220; 1170; 490 1203500; 2100; 1050; 300 1160 801080
Pelti ja Rauta 3630; 2230; 1180; 480 130 3500; 2100; 1050; 350 1180 801100
Weckman 3630; 2230; 1180; 480 130 3500; 2100; 1050; 3501190 90 1100
Ruukki® Adamante 3650; 2250; 850 150 3500; 2100; 7001153 281125
Ruukki® Finnera 70545 660 1190 5 1140
Добавить комментарий

Крыша Дома

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли – технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Как прикручивать металлочерепицу в разных частях кровли
Сейчас металлическая черепица считается одним из самых востребованных кровельных материалов, благодаря наличию у нее таких качеств как прочность, долговечность, доступная цена, хороший внешний вид и простой монтаж. Чтобы поверхность крыши получилась надежной, большое значение имеет качество крепления металлочерепицы.

Как выполняется укладка поликарбоната на навес – пошаговое руководство
Одним из популярных материалов в последние годы стал поликарбонат. Его используют при обустройстве крыш оранжерей, теплиц, балконов, беседок, при строительстве хозяйственных построек, навесов для автомобилей и т.д. Чтобы конструкция прослужила длительное время, нужно знать, как правильно укладывать поликарбонат.


Крыша Дома

Как рассчитать высоту крыши правильно – самый простой и верный способ
Кровля является одним из важнейших элементов конструкции частного дома, поскольку препятствует проникновению атмосферных осадков, талых вод и холодных воздушных масс в помещения. Если знать, как правильно рассчитать высоту крыши и конька, ее устройство позволит самотеком отводить с кровельной поверхности влагу, не увеличивая нагрузку на систему стропил.

Как сделать утепление перекрытия холодного чердака – чем лучше утеплить
Чтобы снизить потери тепла в частном доме, одной эффективной системы отопления недостаточно – для их минимизации необходимо утепление всех элементов постройки. Это же касается и кровли. Если не планируется обустройство мансарды, потребуется утепление перекрытия холодного чердака.

Какую доску для обрешетки крыши лучше использовать
Долговечность кровельной конструкции зависит от качества обустройства основания, на которое предстоит укладывать слои кровельного пирога. Для создания обрешетки часто используют разнообразные пиломатериалы, в том числе и доску для кровли крыши.

Как вывести трубу через крышу из профнастила – избегайте ошибок
Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Какой кровельный поликарбонат лучше выбрать для крыши
На отечественном рынке стройматериалов появилось много современной продукции, среди которой значится и кровельный поликарбонат. Светопропускающие крыши, возведенные с его использованием, позволяют создать устойчивую связь между внешним пространством и внутренним интерьером домовладения, что является новым направлением в архитектуре.

Как сделать демонтаж шифера – как правильно снять материал с крыши
Перед тем, как приступить к реконструкции или выполнению капремонта стропильной конструкции, а также, если нужно поменять прежнее покрытие кровли из листов асбестоцемента на новый современный материал, следует продумать, как снять старый шифер с крыши.

Как сделать расчет водостока правильно – нюансы в деталях
Во время проливного дождя или обильного снегопада на всех крышах зданий собирается значительное количество осадков. Чтобы они не попадали в грунт под фундамент или не скатывались потоком по стенам, необходимо обустройство конструкции водоотведения.

Как сделать подшивку фронтонов – варианты отделки свесов крыши
С целью защиты кровли от негативного воздействия окружающей среды производится подшивка фронтонов. Кроме этого она придает строению завершенный внешний вид. Это мероприятие выполняется  после завершения кровельных работ.

Как сделать стропила мансардной крыши – особенности установки стропильной системы
Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.

Как выбрать профлист для кровли – технические характеристики кровельного материала
Приобретая профнастил, особое внимание следует уделить параметрам листа данной кровельной продукции, поскольку от этого зависит количество мест стыковки при его монтаже, а значит и герметичность создаваемой поверхности. Подбирают формат кровельного материала, исходя из размеров скатов, благодаря чему удается минимизировать количество отходов.

Оптимальный и минимальный уклон кровли из профлиста – допуски и нормативы
Профнастил имеет отличные эксплуатационные качества, благодаря чему он получил широкое применение в гражданском и промышленном строительстве. Создать качественное покрытие крыши с его использованием можно при условии соблюдения технологии укладки и уклона кровли из профлиста.

Какая вентиляция на крышу дома нужна – выбираем элементы системы
Влага может проникать в дом извне в виде выпавших осадков и изнутри в качестве конденсата. Ее наличие в помещениях приводит к распространению вредных микроорганизмов и плесени, справиться с которыми будет сложно. Предотвратить это и увеличить срок эксплуатации домовладения с теплой мансардой поможет система вентиляции кровли.

Как сделать расчет водосточной системы правильно – инструкция по шагам
Одной из важных защитных мер, способствующих увеличению срока эксплуатации фасада, основания и кровельного покрытия строения, является надежная конструкция водоотведения атмосферных осадков с поверхности крыш.

Как прикручивать металлочерепицу в разных частях кровли
Сейчас металлическая черепица считается одним из самых востребованных кровельных материалов, благодаря наличию у нее таких качеств как прочность, долговечность, доступная цена, хороший внешний вид и простой монтаж. Чтобы поверхность крыши получилась надежной, большое значение имеет качество крепления металлочерепицы.

Как выполняется укладка поликарбоната на навес – пошаговое руководство
Одним из популярных материалов в последние годы стал поликарбонат. Его используют при обустройстве крыш оранжерей, теплиц, балконов, беседок, при строительстве хозяйственных построек, навесов для автомобилей и т.д. Чтобы конструкция прослужила длительное время, нужно знать, как правильно укладывать поликарбонат.


Размеры листов металлочерепицы: стандартные и нестандартные габариты (длина и толщина)

Уважаемые пользователи! Ведутся технические работы по обновлению сайта, часть информации сейчас является не актуальной. Извините за временное неудобство!

Заказывая металлочерепицу длиной более 5 метров, обратите внимание что вам потребуется более габаритный транспорт для правильной перевозки металлочерепицы. В следствие чего увеличится стоимость доставки.

Нужно более внимательно относиться к разгрузке и поднятию на скат длинных листов, что-бы не допустить деформации листов.

Небольшое замковое перекрытие позволит вам сэкономить на площади листов.

Размеры листов под заказ

Габаритная (рабочая) ширина листов

Толщина листа металлочерепицы

Замковое перекрытие листов

Стандартные размеры листов в наличие*

Покрытия для стандартных размеров листов**

Срок производства листов под заказ***

850 мм – 6050 мм 500 мм – 6000 мм 800 мм – 8000 мм 680 мм – 6050 мм 710 мм – 7712 мм 450 мм – 8000 мм

1180(1100) мм 530(457) мм

1190(1100) мм 1180(1100) мм 1190(1100) мм

1180(1100) мм 1200(1120) мм 1210(1150) мм 1180(1085) мм 1159(1080) мм

1140(1100) мм 1180(1100) мм

1153(1125) мм 1181(1130) мм 1115(1025) мм 1190(1140) мм 1190(1140) мм 1180(1100) мм

0,4 мм. , 0,45 мм., 0,5 мм.

0,4 мм., 0,45 мм., 0,5 мм.

0,43 мм., 0,45 мм., 0,52 мм., 0,55 мм.

0,50 мм 0,45 мм 0,50 мм 0,45 мм 0,50 мм 0,50 мм

100 мм   100 мм 45 мм 45 мм 100 мм

Данный производитель не поддерживает металлочерепицу в стандартных размерах

500 мм, 1200 мм, 2250 мм, 3650 мм – –

Данный производитель не поддерживает металлочерепицу в стандартных размерах

470 мм, 1170 мм, 2220 мм, 3620 мм

470 мм, 1170 мм, 2220 мм, 3620 мм

850 мм, 2250 мм, 3650 мм – – 705 мм 705 мм –

Полиэстер, Матовый Полиэстер, Полиуретан

Полиэстер, Матовый Полиэстер, Полиуретан, Пластизол

Pural Matt – – Polyester Purex –

2-3 рабочих дня

2-3 рабочих дня

2-3 рабочих дня

2-3 рабочих дня

5 рабочих дней

* Размеры листов являются стандартными и поддерживаются в наличие на нашем складе или складе поставщика.
** Покрытия в которых поддерживаются стандартные размеры листов металлочерепицы.
*** Стандартный срок производства металлочерепицы. В пиковые месяца (август-октябрь) объем заказов увеличивается, сроки могут быть сдвинуты производителем.

Листовую металлочерепицу используют в качестве кровельного материала. Стальной лист со специальным декоративно-защитным покрытием, содержащим цинк и полимеры обеспечивает высокую прочность и герметичность крыши и кровли. Металлическая черепица обладает долгим сроком службы и стойкостью к климатическим воздействиям.

Заказать металлочерепицу стоит в компании Кровля под ключ в г. Москва. На нашем сайте представлена информация о десятках наименований кровельных материалов известных производителей.

Бренды и производители

  • ОЗЛК (М-Люкс, Испанская Дюна).
  • Металл Профиль (Монтеррей, СуперМонтеррей, Макси).
  • Grand Line (Classic, Country, Kvinta, Kamea, Quadro Profi).
  • InterProfil (InterProfill).
  • MeraSystem (Anna, Eva).
  • Ruukki (Adamante, Decorrey, Elite, Finnera Eco, Finnera Plus, Monterrey).

Стандартные размеры металлочерепицы

Номинальная толщина слоя листовой стали:

  • Металлочерепица 0,45 мм.
  • Металлочерепица 0,5 мм.
  • Металлочерепица 0,4 мм.
  • Металлочерепица 0,7 мм.

Оптимальной для кровельного материала считается толщина 0,5 мм. В ассортименте компании Кровля под ключ имеются различные по размерам профилированные листы черепицы.

Стандартный размер металлочерепицы поддерживается не всеми производителями.

Металлическая черепица ОЗЛК

Металлочерепица производителя имеет специфические размеры листа толщиной 0,5 мм. Замковое перекрытие листов незначительно – 30 мм.

Габаритная и рабочая ширина листов в двух вариантах 1180 и 1100 мм, 530 и 457 мм.

Металл Профиль

Размеры металлочерепицы производителя для кровли.

  • Различные толщины листа 0,4, 0,45 и 0,5 мм.
  • Габаритная и рабочая ширина в зависимости от серии: 1190 и 1100, 1180 и 1100, 1190 и 1100 мм.
  • Замковое перекрытие 150 мм.
  • Поддержка стандартных размеров 500, 1200, 2250 и 3650 мм.
  • Размеры листов под заказ от 500 до 8000 мм.

Grand Line

Размер листа металлочерепицы Гранд Лайн для крыши.

  • Толщина стали 0,4, 0,45 и 0,5 мм.
  • Размеры под заказ 500-8000 мм.
  • Габаритные и рабочие ширины сильно не отличаются в зависимости от серии черепицы.
  • Замковое перекрытие 150 мм.

InterProfil

ИнтерПрофиль металлочерепица размеры и параметры:

  • Размеры листов под заказ 470-6070 мм.
  • Габаритная и рабочая ширина 1160 и 1100 мм.
  • Номинальная листовая толщина 0,43, 0,45, 0,52, 0,55 мм.
  • Замковое перекрытие 120 мм.
  • Наличие стандартных размеров.

MeraSystem

  • Отсутствует возможность заказа листов нестандартных размеров.
  • Толщина металла 0,45 мм.
  • Замковое перекрытие 120 мм.
  • Наличие стандартных размеров листов – ширина 1140 и 1160 мм, длина листов: 470, 1170, 2220, 3620 мм

Ruukki

  • Возможность заказа листов нестандартных размеров.
  • Различные габариты в зависимости от серии черепицы.
  • Толщина стали 0,45 или 0,5 мм (зависит от серийной линейки материала).
  • Различные замковые перекрытия серий 45 или 100 мм.

Металлочерепица (лист для крыши) – размеры и цена

Современная металлическая черепица изготавливается из высокопрочной стали и покрывается защитно-декоративными составами. Для защиты от коррозии используют оцинковку, включающую цинк. В некоторых покрытиях, кроме цинка есть и другие металлы.

Цена за лист материала зависит от многих факторов. Стоимость разнится от популярности производителя и бренда, габаритов и используемых полимерных составов (цинк, полиэфир, кварцит и др.). Например, стальная черепица 3 метра стоит дешевле, чем материал длиной 5 метров.

Компания Кровля под ключ рекомендует заказывать кровельные материалы на нашем сайте или по телефону. Служба доставки действует в по г Москва и Московской области. Клиентам предлагают широкий ассортимент продукции и выгодные условия сотрудничества, экономичные цены.


Ключевой сервис: от замера до монтажа

Бесплатный выезд замерщика

Расчет Вашего заказа

Доставка и оплата

Получить консультацию или сделать заказ

Размеры листа металлочерепицы для крыши: стандартная длина и ширина

Выбору подходящего материала для будущей кровли обязательно предшествует внимательное изучение и сопоставление положительных качеств, недостатков, характерных свойств всех конкурирующих в этом сегменте товаров. Если вас заинтересовала предложенная тема, значит количество «за» в пользу металлочерепицы перевесило. Теперь необходимо переходить на следующий уровень – зная размеры листа металлочерепицы для крыши, нужно правильно определиться с объемом закупаемого материала и метражом сопутствующих доборных элементов.

Какие размеры являются расчетными?

Имитирующий фактуру выложенной керамической черепицы, листовой материал из оцинкованной стали получают холодной штамповкой с последующим нанесением защиты из полимерных материалов. На выпускаемых изделиях производитель указывает основные линейные показатели – длина, ширина – определяющие их площадь. Указанные параметры получают измерением расстояния между кромками листа. Каждый такой размер металлочерепицы называется «полным».

Однако, полные размеры не являются основными при определении необходимого количества листового материала. Опытные строители и специалисты-кровельщики отталкиваются при расчетах от «полезных» размеров листа. Для получения герметичного настила повышенной прочности с отличной устойчивостью к ветровым нагрузкам и давлению снежного покрова, металлочерепица монтируется с частичным перекрыванием (нахлестом) соседних листов по длине и ширине. Разница габаритного размера и величины соответствующего нахлеста является полезным размером. Эти размеры определяют площадь, которую способны перекрыть приобретенные листы.

Ширина кровельного листа

Эта величина определяется шириной сырья – рулонной стали. Требования стандарта ISO являются основными для европейских производителей металлочерепицы. Отечественный ГОСТ предъявляет к изделиям свои определенные требования. Поэтому ширина листов может варьироваться в небольших пределах. При этом полезная ширина почти всех марок составляет 1100 мм.

Длина производимых изделий

Ассортимент каждого производителя предполагает наличие листов различной длины. Зная размер скатов, подбирают листы нужной длины для уменьшения числа поперечных нахлестов при их монтаже. Наиболее распространены изделия от 480 до 3650 мм с нахлестом в 120-150 мм. Необходимость применения более длинных листов (до 8 м) решается при заказе материала у местного производителя, который сразу порежет их в нужный размер.

Листы максимальной длины создают определенные сложности:

  • Транспортировка материала конечному потребителю усложняется.
  • Подъем на высоту производиться с использованием приспособлений и направляющих. При этом возрастает риск повреждения стеновой отделки.
  • В ветреную погоду работа становится невозможной из-за большой «парусности» материала.
  • Незначительные отклонения от геометрии на большой длине являются причиной монтажных зазоров, открывающих доступ влаге к утеплительному «пирогу» крыши. Геометрическая погрешность возникает при производстве. Деформации – при транспортировке, неправильном хранении, подъеме на высоту.
  • Для работы нужно привлекать дополнительных помощников.

Наиболее комфортно работать с листами до 4 м. Если длина ската крыши не превышает этого значения, монтаж выполняется без поперечного нахлеста. Получаемые преимущества – экономно, быстрее, конструкция кровли более жесткая и прочная.

Полезная информация! Металлочерепица, имеющая большие размеры листа, невыгодна для монтажа на непрямоугольных скатах. Возникает необходимость ручной резки профиля, увеличивается объем отходов материала. При расчетах следует учитывать наличие у производителя листов разной площади с одинаковым профилем.

Приведенная таблица с данными полезных и полных размеров, поперечных и продольных нахлестов металлочерепицы известных марок поможет в проведении необходимых расчетов.

Производственная маркаСтандартный размер листа (полный), ммРазмер листа для расчетов (полезный), ммНахлест при монтаже по длине, ммНахлест при монтаже по ширине, мм
Finish Profiles3600х1185; 2200х1185; 1150х1185; 450х1185.3500х1100; 2100х1100; 1050х1100; 350х1100.10085
Grand Line3630х1180; 2230х1180; 1180х1180; 480х1180.3500х1100; 2100х1100; 1050х1100; 350х1100.13080
Mera System Anna3620х1140;
2220х1140;
1170х1140;
470х1140.		3500х1050;
2100х1050;
1050х1050;
350х1050.		12090
Mera System Eva3620х1160;
2220х1160;
1170х1160;
490х1160.		3500х1080;
2100х1080;
1050х1080;
350х1080.		12080
Pelti ja Rauta3630х1180;
2230х1180;
1180х1180;
480х1180.		3500х1100;
2100х1100;
1050х1100;
350х1100.		13080
Poimukate3630х1180;
2230х1180;
1180х1180;
480х1180.		3500х1100;
2100х1100;
1050х1100;
350х1100.		13080
Ruukki Adamante3650х1153;
2250х1153;
850х1153.		3500х1125;
2100х1125;
700х1125.		15028
Ruukki Finnera705х1190660х11404550
Stynergy3630х1180;
2230х1180;
1180х1180;
480х1180.		3500х1100;
2100х1100;
1050х1100;
350х1100.		13080
Weckman3630х1190;
2230х1190;
1180х1190;
480х1190.		3500х1100;
2100х1100;
1050х1100;
350х1100.		13090
Интерпрофиль3620х1160;
2220х1160;
1170х1160;
470х1160.		3500х1100;
2100х1100;
1050х1100;
350х1100.		12060
Металлпрофиль3650х1190;
2250х1190;
1200х1190;
500х1190.		3500х1100;
2100х1100;
1050х1100;
350х1100.		15090

Табличные данные указывают на определенный разброс в основных линейных размерах – длина и ширина. Также существуют отличия и в других параметрах, даже в представленной линейке одного производителя. Поэтому очень важно выполнять запланированные кровельные работы всего здания материалом одной фирмы, одного профиля.

Другие важные параметры черепицы

  1. Толщина черепицы с учетом необходимых слоев защитного покрытия колеблется в пределах 0,35-0,8 мм; оптимальные размеры – 0,4-0,6 мм. Значения данного параметра определяют срок службы, стоимость, выдерживаемую нагрузку и удельный вес изделия.
  2. Высота профиля – размер между верхней и нижней точками условной продольной ячейки листа – своя у каждого производителя и представленной модели. Условно ее можно поделить на классы: эконом, средний, элитный с соответствующей высотой профиля – 12-28 мм, 30-50 мм, 50-80 мм.
  3. Шаг волны – расстояние на условном поперечном разрезе между соседними вершинами или впадинами профилированного листа. 183-185 мм – оптимальный шаг волны металлочерепицы. Возможны и большие значения, но жесткость листа с таким шагом снижается.

Пример стандартного размера листа металлочерепицы.

Важно! Для крыш с большими скатами рекомендуется применение листов с высокой волной. Они более прочные, выдерживают и отводят ливневые потоки воды даже при ураганном ветре. Наиболее удобным для укладки надежной конструкции, и поэтому наиболее распространенным, считается асимметричный профиль применяемой металлочерепицы.

Доборные элементы

Эти детали не являются кровельным материалом, но без них трудно выполнить стык и поворот уложенной металлочерепицы, надежно ее зафиксировать, обеспечить герметичность, отвести атмосферные осадки. Назначение основных доборных элементов следующее:

  1. Конек для металлочерепицы служит защитой верхнего стыкового гребня сходящихся листов.
  2. Отлив отводит воду по линии откоса кровли.
  3. Планка ендовы нужна для обеспечения качественного стыка крыльев кровли и отвода из его зоны осадков.
  4. Торцевая планка защищает ребра кровли (тыльные и фронтонные).

Данные изделия имеют стандартные размеры. Чтобы определить рабочую длину элемента, нужно отнять величину предусмотренного монтажного нахлеста.

С учетом понимания, что стандартные линейные размеры выпускаемой металлочерепицы не являются основными при расчете кровли, возможность ошибок и неточностей снижается. Определив полезный размер листа и учитывая другие важные параметры приобретаемого изделия, можно правильно рассчитать количество необходимого кровельного материала.

У многих производителей и их региональных представительств существует бесплатная услуга по составлению оптимальной схемы укладки металлочерепицы на конкретный скат крыши (точные его размеры предоставляет заказчик). Полученные точные размеры металлочерепицы для кровли обеспечиваются дальнейшей порезкой материала в производственных условиях. Пренебрегать данной услугой не стоит, хотя бы в целях проверки своих расчетов.

Tilcor Roofing System Технические характеристики прессованной металлической кровельной черепицы

06

были должным образом построены и подготовлены.
СЕКЦИЯ 07 32 19
000000000000000
Copyright 2018-2018 ARCAT, Inc.- Все права защищены.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Кровельная система Tilcor; Кровля из прессованной черепицы.
Этот раздел основан на продукции компании Tilcor Roofing System, которая находится по адресу:
915 S. Great Southwest Pkwy.
Grand Prairie, TX 75051
Тел .: 916-838-1940
Электронная почта: запрос информации
Интернет: http://www.tilcorroofingusa.com
[Щелкните здесь] для получения дополнительной информации.
Tilcor производится компанией Ross Roof Group, которая занимается кровлей более 4 поколений с 1942 года.Его стальные кровельные системы с каменным покрытием включают в себя ультрасовременную защитную сталь Zincalume, которая обеспечивает значительно более длительный срок службы черепицы по сравнению с обычной оцинкованной черепицей. Продукция Tilcor обеспечивает более приятный внешний вид и исключительную долговечность.
Ассортимент прессованной металлической черепицы Tilcor включает семь отличительных профилей – Bond Classic® Tudor® Craftsman Shake® Royal® и Antica®. Наш завод в Окленде, Новая Зеландия, аккредитованный по стандарту ISO 9001, производит продукцию, подходящую для любого климата и окружающей среды по всему миру.
Установленная более чем в 80 странах, ассортимент продукции Tilcor Roofing Systems обеспечивает исключительную прочность и долговечность в самых суровых климатических условиях. Водонепроницаемая, огнестойкая и сейсмостойкая, наша прессованная стальная кровельная черепица выдерживает ураганный ветер и имеет гарантию Tilcor Roofing Systems.
ЧАСТЬ 1 ОБЩИЕ
1.1 РАЗДЕЛ ВКЛЮЧАЕТ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалите элементы ниже, которые не требуются для проекта.
A. Металлочерепица прессованная следующего стиля:
1. Antica.
2. Облигация.
3. Классик.
4. Ремесленник встряхивает.
5. Royal.
6. Tudor
7. Черепица CF.
8. CF встряхивание.
9. Сланец CF.
1,2 СВЯЗАННЫЕ РАЗДЕЛЫ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалите все разделы ниже, не относящиеся к этому проекту; при необходимости добавьте другие.
A. Раздел 06 10 00 – Черновые столярные изделия
B. Раздел 06 20 00 – Отделочные столярные изделия.
C. Раздел 07 53 13 – Кровля из хлорированного полиэтилена.
D. Раздел 07 60 00 – Гидроизоляция и листовой металл.
E. Раздел 07 71 13 – Изготовленные колпачки.
F. Раздел 07 72 13 – Изготовленные бордюры.
G. Раздел 08 60 00 – Мансардные окна и мансардные окна.
H. Раздел 15 – Механический: механические работы, проходящие через крышу.
I. Раздел 16: – Электрооборудование: электрические работы, проходящие через крышу.
1.3 ССЫЛКИ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалите ссылки из приведенного ниже списка, которые фактически не требуются для текста отредактированного раздела.
A. Служба оценки Международного совета по кодам (CC-ES):
1. Критерии приемки металлических кровельных покрытий ICC-ES; AC166.
2. Критерии приемки ICC-ES для документации качества; AC10.
B. Международный строительный кодекс (IBC):
1. IBC – Раздел 1507.4 – Металлические панели крыши.
2. IBC – Раздел R905.10 – Требования к кровельным покрытиям.
C. ANSI / UL:
1. ANSI / UL 580, пятая редакция, стандарт для испытаний на сопротивление подъемным крышам.
2. ANSI / UL 1897, четвертое издание, Испытания на подъем для систем кровельного покрытия.
3. ANSI / UL790, седьмое издание (ASTM E108), Стандартные методы испытаний для огнестойких испытаний кровельных покрытий.
D. ASTM International (ASTM):
1. ASTM A653 / A653M – Стандартные спецификации для стального листа с покрытием (оцинкованный) или цинк-железный сплав с покрытием (отожженным гальваническим способом) методом горячего погружения.
2. ASTM A792 – Стандартные технические условия для стального листа, 55% алюминиево-цинкового сплава с покрытием методом горячего погружения.
3. ASTM B117 – Стандартная практика работы с аппаратом для распыления соли (тумана).
4. ASTM E108 – Стандартные методы испытаний кровельных покрытий на огнестойкость.
5. ASTM G155 – Стандартная практика работы с аппаратом ксеноновой дуги для воздействия на неметаллические материалы.
E. Строительный кодекс Флориды:
1. Протоколы испытаний для стандартной зоны испытания на ураганы высокой скорости (HVHZ (TAS)) 100: Методика испытаний ветро- и ветро-дождевой стойкости прерывистых кровельных систем.
F. Округ Майами-Дейд: Отдел контроля продукции; Уведомление о приемке № 16-0208.09.
G. Underwriters Laboratories
1. Включено в список: UL ER38401-01 – Отчет об оценке.
1.4 ПОДАТЬ ЗАЯВКУ
A. Подать в соответствии с положениями Раздела 01 30 00 – Административные требования.
B. Данные продукта:
1. Паспорта производителя на каждый используемый продукт.
2. Инструкции и рекомендации по приготовлению.
3. Требования и рекомендации по хранению и обращению.
4. Способы установки.
C. Образцы для проверки: отправьте два образца размером 6 x 6 дюймов (152 x 152 мм) каждого типа, размера, рисунка и цвета.
D. Сертификаты производителя и отчеты об испытаниях: Сертификация продуктов соответствует или превышает указанные требования.
1. 5 ОБЕСПЕЧЕНИЕ КАЧЕСТВА
A. Квалификация производителя: Компания, специализирующаяся на производстве продукции, указанная в этом разделе, имеет опыт работы не менее десяти лет.
B. Квалификация монтажника: Компания, специализирующаяся на выполнении Работы данного раздела, с минимум трехлетним документально подтвержденным опытом работы с проектами аналогичного объема и сложности.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Включите макет большего размера, если размер проекта и / или гарантия качества требуют принятия таких мер предосторожности. Ниже приводится один из примеров того, как можно указать макет.Принимая решение об объеме макета, учитывайте все основные виды работ над проектом.
C. Mock-Up: предоставить макет для оценки методов подготовки поверхности и качества обработки.
1. Отделочные участки, указанные Архитектором.
2. Не продолжайте оставшиеся работы, пока качество изготовления не будет одобрено архитектором.
3. Восстановить зону макета, как требуется для выполнения приемлемой работы.
4. Принятый макет должен быть эталоном сравнения для оставшейся Работы.
1,6 КОНФЕРЕНЦИЯ ПЕРЕД УСТАНОВКОЙ
A. Созвать конференцию примерно за две недели до запланированного начала Работы.
1,7 ДОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ
A. Хранить продукцию в закрытой упаковке производителя до момента ее установки.
B. Храните и обращайтесь в строгом соответствии с письменными инструкциями и рекомендациями производителя.
C. Защищать от повреждений из-за погодных условий, чрезмерных температур и строительных работ.
1,8 УСЛОВИЯ ПРОЕКТА
A. Поддерживайте условия окружающей среды (температуру, влажность и вентиляцию) в пределах, рекомендованных производителем для достижения оптимальных результатов. Не устанавливайте продукты в условиях окружающей среды, выходящих за пределы рекомендованных производителем ограничений.
1,9 ГАРАНТИЯ
A. 50-летняя ограниченная гарантия производителя с возможностью передачи.В соответствии с положениями, условиями и ограничениями Продукты будут:
1. не иметь производственных дефектов изготовления и материалов, которые могут отрицательно повлиять на характеристики продуктов.
2. Быть устойчивым к порывам ветра при скорости ветра до 120 миль в час (193 км / ч).
3. Не допускать проникновения (особенно в субстрат) градовых камней диаметром менее двух с половиной дюймов, так что Продукты больше не являются водонепроницаемыми.
4. Внешний вид существенно не ухудшается сверх нормальных погодных условий и старения.
ЧАСТЬ 2 ТОВАРЫ
2.1 ПРОИЗВОДИТЕЛИ
A. Допустимый производитель: Tilcor Roofing System, который находится по адресу: 915 S. Great Southwest Pkwy .; Гранд-Прери, Техас 75051; Тел .: 916-838-1940; Электронная почта: запросить информацию; Интернет: http://www.tilcorroofingusa.com
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалить один из следующих двух абзацев; согласовывать с требованиями Раздела 1 по вариантам и заменам продуктов.
B. Замены: Не разрешены.
C. Запросы на замену будут рассматриваться в соответствии с положениями Раздела 01 60 00 – Требования к продукции.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалите артикул, если он не требуется.
2.2 ПРЕССОВАННАЯ МЕТАЛЛИЧЕСКАЯ КРОВЕЛЬНАЯ ПЛИТКА
A. Основа дизайна: прессованная металлическая кровельная черепица производства Tilcor Roofing Systems.
1. Соответствие стандартам: Как указано в Части 1 статьи «Ссылки».
2. Черепичные профили и кровельные аксессуары: блокируются и перекрывают друг друга, защищая от ветрового подъема и защищая от агрессивных элементов.
3. Легкая кровельная система; рентабельная и идеальная замена существующей кровле.
4. Изготовлен из стали, защищенной цинком. Верхнее и нижнее покрытие с дополнительной грунтовкой поверх цинкового сплава.
5. Поверхность: текстурированная; встроенные гранулы натурального камня в акриловое базовое покрытие, обеспечивающее дополнительную защиту.
6. Окончательная прозрачная УФ-устойчивая сверхпрочная акриловая глазурь наносится перед отверждением в печи.
7. ISO 9001 аккредитован. Международные отчеты об испытаниях, оценки и полевые результаты подтверждают, что наши продукты на 100% водонепроницаемы, сейсмостойкие, огнестойкие и способны противостоять ураганным ветрам со скоростью до 120 миль в час (193 км / ч).
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Параметры удаления стиля не требуются.
B. Стиль: Antica. Обеспечивает изысканный вид традиционной средиземноморской глиняной плитки без собственного веса и стоимости.
1. Форма плитки: S-образная форма плитки обеспечивает непревзойденную прочность и элегантность на всю жизнь.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: Кедр
3. Цвет: Прованс.
4. Цвет: Милан.
5. Цвет: Пиза.
6. Цвет: Турин.
7. Цвет: Firenze.
8. Длина крышки: 47-7 / 8 дюймов (1216 мм).
9. Ширина крышки: 14-3 / 8 дюйма (365 мм).
** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** «Квадрат» применительно к кровле – это количество плиток или черепицы на площади 10 x 10 футов.
10. Тайлов на квадрат: 21 (2.26 за кв.м).
11. Вес каждой плитки: 6,61 фунта (3 кг).
12. Вес на квадрат: 132,28 фунта (60 кг).
13. Минимальный шаг крыши: 3:12.
C. Стиль: документный. Сохраняет изысканный вид кровельной черепицы в традиционном стиле с легкостью стали.
1. Форма плитки: Зубчатый профиль.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: уголь.
3. Цвет: кофейно-коричневый.
4. Цвет: оливковый.
5. Цвет: Серебристо-серый.
6. Цвет: зеленый камень.
7. Цвет: Осень.
8. Цвет: Коричневая кора.
9. Цвет: кедр.
10. Цвет: Терракота.
11. Цвет: шифер.
12. Длина крышки: 49-3 / 4 дюйма (1264 мм).
13. Ширина крышки: 14-1 / 2 дюйма (368 мм).
** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** «Квадрат» применительно к кровле – это количество плиток или черепицы на площади 10 x 10 футов.
14. Плиток на квадрат: 20 (2,153 на кв. М).
15. Вес одной плитки: 6,39 фунта (2,9 кг).
16. Вес на квадрат: 127,87 фунта (58 кг).
17. Минимальный шаг крыши: 3:12.
D. Стиль: Классический. Плитка с текстурированной отделкой с четкими, чистыми линиями и наклонными краями, создающими дополнительную глубину линии крыши.
1. Форма плитки: Определенный угловой профиль.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: уголь.
3. Цвет: Кофейно-коричневый.
4. Цвет: оливковый.
5. Цвет: Серебристо-серый.
6. Цвет: зеленый камень.
7. Цвет: Осень.
8. Цвет: Коричневая кора.
9. Цвет: кедр.
10. Цвет: терракотовый.
11. Цвет: шифер.
12. Длина крышки: 49-3 / 4 дюйма (1264 мм).
13. Ширина крышки: 14-1 / 2 дюйма (368 мм).
** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** «Квадрат» применительно к кровле – это количество плиток или черепицы на площади 10 x 10 футов.
14. Плиток на квадрат: 20 (2,153 на кв. М).
15. Вес одной плитки: 6,39 фунта (2,9 кг).
16. Вес на квадрат: 127.87 фунтов (58 кг).
17. Минимальный шаг крыши: 3:12.
E. Стиль: Craftsman Shake. Плитка с текстурированной отделкой, напоминающая древесину традиционного Craftsman Shake. Предназначен для усиления теневых линий и создания визуального контраста.
1. Форма плитки: Профиль с глубокими ребрами.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: Кедр
3. Цвет: Железный камень.
4. Цвет: древесина Сьерра.
5. Цвет: состаренное дерево.
6. Цвет: Черное железо.
7. Цвет: Береза.
8. Длина крышки: 49-3 / 4 дюйма (1264 мм).
9. Ширина крышки: 14-1 / 2 дюйма (368 мм).
** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** «Квадрат» применительно к кровле – это количество плиток или черепицы на площади 10 x 10 футов.
10. Плиток на квадрат: 20 (2,153 на кв. М).
11. Вес одной плитки: 6,39 фунта (2,9 кг).
12. Вес на квадрат: 127,87 фунта (58 кг).
13. Минимальный шаг крыши: 3:12.
F. Стиль: Королевский. Фактурная отделка уникальна по своей форме, черепица добавляет размеры и теневые линии вашей крыше.
1. Форма плитки: Тип черепицы.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: железный камень.
3. Цвет: Shadow wood.
4. Цвет: состаренное дерево.
5. Цвет: Черное железо.
6. Цвет: Береза.
7. Длина крышки: 49-9 / 16 дюймов (1259 мм).
8. Ширина крышки: 14-1 / 2 дюйма (368 мм).
** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** «Квадрат» применительно к кровле – это количество плиток или черепицы на площади 10 x 10 футов.
9. Плиток на квадрат: 20 (2,153 на кв. М).
10. Вес каждой плитки: 6,61 фунта (3 кг).
11. Вес на квадрат: 132,28 фунта (60 кг).
12. Минимальный шаг крыши: 3:12.
G. Стиль: Тюдор. Плитка с фактурной отделкой хорошо подходит как для современных, так и для традиционных домов.
1. Стиль плитки: Традиционный, Европейский Тюдор.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: Прованс.
3. Цвет: Милан.
4. Цвет: Пиза.
5. Цвет: Турин.
6. Цвет: Firenze.
7. Длина крышки: 49-3 / 4 дюйма (1264 мм).
8. Ширина крышки: 14-1 / 2 дюйма (368 мм).
** ПРИМЕЧАНИЕ К СПЕЦИФИКАТОРУ ** «Квадрат» применительно к кровле – это количество плиток или черепицы на площади 10 x 10 футов.
9. Плиток на квадрат: 20 (2,153 на кв. М).
10. Вес одной плитки: 6,614 фунта (3 кг).
11. Вес квадрата: 132,28 фунта (60 кг).
12. Минимальный шаг крыши: 3:12.
H. Стиль: CF Shingle. Как традиционная битумная черепица
1. Скрытая система крепления: защищает элементы крепления, делая крыши более надежными, водонепроницаемыми и долговечными, чем когда-либо прежде.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: уголь мягкий.
3. Цвет: кора.
4. Цвет: Дуб.
5. Цвет: серый Estate.
6. Цвет: арктический серый.
7. Длина крышки: 49-5 / 8 дюймов (1260 мм).
8. Ширина крышки: 370 мм (16-9 / 16 дюймов).
9. плитки на площадь: 0,2 плитки на квадратный фут (2,15 плитки на квадратный метр).
10. Вес плитки: 7,72 фунта (3,5 кг).
11. Вес на квадратный метр: 3,58 фунта на квадратный фут (7,5 кг на квадратный метр).
12. Минимальный шаг крыши: 3/12.
I. Стиль: CF Shake. Выглядят как традиционная битумная черепица
1. Скрытая система крепления: Защищает элементы крепления, делая крыши более надежными, водонепроницаемыми и долговечными, чем когда-либо прежде.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: уголь мягкий.
3. Цвет: Кора.
4. Цвет: Дуб.
5. Цвет: серый Estate.
6. Цвет: арктический серый.
7. Длина крышки: 49-5 / 8 дюймов (1260 мм).
8. Ширина крышки: 370 мм (16-9 / 16 дюймов).
9. Плитка на площадь: 0,2 плитки на квадратный фут (2,15 плитки на квадратный метр).
10. Вес плитки: 7,72 фунта (3,5 кг).
11. Вес на квадратный метр: 3,58 фунта на квадратный фут (7,5 кг на квадратный метр).
12. Минимальный шаг крыши: 3/12.
J. Стиль: CF Slate. Выглядят как традиционная битумная черепица
1. Скрытая система крепления: Защищает элементы крепления, делая крыши более надежными, водонепроницаемыми и долговечными, чем когда-либо прежде.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалять параметры цвета не требуется.
2. Цвет: уголь мягкий.
3. Цвет: кора.
4. Цвет: Дуб.
5. Цвет: серый Estate.
6. Цвет: арктический серый.
7. Длина крышки: 49-5 / 8 дюймов (1260 мм).
8. Ширина крышки: 370 мм (16-9 / 16 дюймов).
9. Плитка на площадь: 0,2 плитки на квадратный фут (2,15 плитки на квадратный метр).
10. Вес плитки: 7,72 фунта (3,5 кг).
11. Вес на квадратный метр: 3,58 фунта на квадратный фут (7,5 кг на квадратный метр).
12. Минимальный шаг крыши: 3/12.
ЧАСТЬ 3 ИСПОЛНЕНИЕ
3. 1 ИССЛЕДОВАНИЕ
B. Если за подготовку основания отвечает другой установщик, известите Архитектора в письменной форме о неудовлетворительной подготовке, прежде чем продолжить.
3,2 ПОДГОТОВКА
A. Тщательно очистите поверхности перед установкой.
B. Подготовьте поверхности, используя методы, рекомендованные производителем для достижения наилучшего результата для основания в условиях проекта.
3,3 УСТАНОВКА
A. Устанавливайте в соответствии с инструкциями производителя, утвержденными документами и в надлежащих отношениях с соседними конструкциями.
3.4 ОЧИСТКА И ЗАЩИТА
A. По завершении монтажа удалите излишки инструментов, инструментов и оборудования.
B. Чистые продукты в соответствии с рекомендациями производителя.
С. Отремонтируйте или замените поврежденные изделия перед существенным завершением.
КОНЕЦ РАЗДЕЛА

Плитка – Металлическая кровля Interlock

Плитка Interlock.

Наша дань уважения старинной красоте черепичной кровли.

Плитка уже тысячи лет используется на крышах и изготавливается различными способами, в том числе вручную.

В последнее время черепичные крыши часто являются синонимом домов в стиле миссии в Калифорнии, загородных домов во французском стиле или домов в Средиземноморье.Это потому, что это очень красивая крыша.

Они тоже прочные. Они могут длиться долгие годы. Они хороши во влажном климате, не гниют и отлично подходят для домов у океана, поскольку воздух с соленой водой на них не влияет.

Но настоящая плитка всегда имела свои проблемы.

Они очень хрупкие. Они могут испортиться из-за мороза … или сломаться из-за падающих на них ветвей деревьев или сильного града … или просто от ходьбы по ним.

Если они сломаются, вашей защиты от непогоды больше не будет.

И если вам нужно заменить плитки … вы должны беспокоиться о том, чтобы сломать любые соседние плитки, пока вы на нем.

Real плитка также очень тяжелая и требует, что сильная система поддержки.

И часто эти опоры или крепления выходят из строя раньше, чем плитка.

Наша алюминиевая версия не будет иметь этих проблем, но все же даст те же преимущества, что и настоящая черепичная кровля.

Но мы даем вам больше преимуществ… например, наш рейтинг «Cool Roof».Крыша Interlock сохранит прохладу в вашем доме летом и сэкономит вам деньги на кондиционировании воздуха.

Наше эксклюзивное покрытие Alunar, защищающее поверхность вашей новой крыши.

С Alunar и нашими алюминиевыми панелями вы получите устойчивость к огню, соленой воде, воздуху и экстремальным погодным условиям, таким как град и ветер. И в отличие от настоящей плитки на ней не будет скапливаться снег.

И наши нестандартные стартеры и оклады, которые будут соответствовать внешнему виду вашей красивой новой черепичной крыши.

И вы можете выбирать из множества цветов, помимо классического цвета Tile Red.

Это лишь некоторые из преимуществ, которые дает вам каждая из наших крыш.

Прочный, долговечный и с превосходной системой крепления, не беспокоясь о большом весе… или растрескивании. И он бывает разных цветов.

О, я уже упоминал, что на него распространяется пожизненная ограниченная гарантия?

Плитка блокировки.

Очень красивый выбор, чтобы получить вид классических черепичных крыш с пожизненной ограниченной гарантией.

И, что самое главное, никогда больше не заменяйте крышу.

размеры металлической черепицы, размеры металлической черепицы Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Выберите из массивной коллекции прочную и эстетичную.  Металлочерепица  размера  на Alibaba.com для идеального проекта кровли в вашем доме или другой собственности. Эти прочные и оптимального качества. Металлочерепица  размером  идеально подходит для всех типов недвижимости, таких как дома, офисы, магазины и т. Д., Благодаря своим уникальным характеристикам и постоянной устойчивости.Эти привлекательные. Металлочерепица  типоразмер  не только красива, но и помогает в реализации множества полезных аспектов для вашей собственности.
 Ваша крыша является одной из наиболее важных частей вашей собственности и отвечает за защиту всех, кто находится внутри, от явных внешних помех. Файл. Металлочерепица  размера , предлагаемая на сайте, изготовлена ​​из материалов высочайшего качества, таких как синтетическая смола ПВХ или керамика, для обеспечения оптимальной прочности и защиты. Эти уникальные. Металлочерепица  размера  эффективно защищает вас от суровых погодных условий, ультрафиолетовых лучей, града, дождя и других внешних факторов. Эти замечательные. Металлочерепица  размера  отличается прочностью и имеет обширный гарантийный срок.

 Alibaba.com предлагает отличные. Металлочерепица  размеров  конструкции и качество материала соответствуют вашим требованиям. Доступны различные формы: плоские крыши, изогнутые, s-образные, карнизы, выступы и многие другие, поэтому вы можете выбрать наиболее подходящий вариант для своей крыши. Файл. Металлочерепица  размера  включает теплоизоляционные свойства, гидроизоляцию, защиту от града, огнестойкость и многое другое.Вы также можете выбрать индивидуальный. Металлочерепица  размеров  конструкций и прочности на сжатие в соответствии с вашими требованиями.

 Откройте для себя разнообразие. Металлочерепица  размеров  варьируется на Alibaba.com и предлагает выгодные сделки. Вы можете размещать OEM-заказы при оптовых закупках вместе с индивидуальными вариантами упаковки. Также предлагается установка на месте и отличное послепродажное обслуживание.

Калькулятор металлических кровельных материалов – Дюймовый калькулятор

Оцените, сколько металлических кровельных панелей вам нужно, с помощью нашего калькулятора панелей.

Оценка материала:

Количество необходимых металлических панелей

Металлическая крыша – один из самых прочных материалов для дома.При заказе расходных материалов важно правильно оценить материалы, чтобы обеспечить эффективный процесс установки. Оценка количества необходимых металлических кровельных материалов начинается с оценки площади самой кровли в квадратных футах.

Получить бесплатную оценку проекта

Найдите квалифицированных специалистов по кровельным работам в вашем районе

Измерьте длину и ширину каждой секции крыши в футах, затем умножьте их, чтобы получить квадратные метры.

Если вы не можете ползать по крыше, вы можете оценить, измерив площадь основания крыши и определив площадь в квадратных футах.Умножьте площадь в квадратных футах на множитель для уклона вашей крыши, чтобы найти фактическую площадь крыши в квадратных футах. Воспользуйтесь нашим калькулятором уклона крыши, чтобы определить уклон вашей крыши.

Затем найдите площадь металлических кровельных панелей, которые вы хотите использовать. Измерьте длину и ширину в футах, затем умножьте их, чтобы найти квадратные метры. Панели часто измеряются в дюймах, используйте наш калькулятор преобразования дюймов в футы, чтобы преобразовать их в футы.

Наконец, разделите квадратные метры крыши на квадратные метры металлической кровельной панели, чтобы найти количество панелей, необходимых для вашей крыши. Рекомендуется заказать дополнительные 10% для учета сокращений и отходов.

Для более сложных крыш с множеством пиков и секций найдите квадратные метры каждой секции крыши и сложите их все вместе, чтобы определить общую площадь в квадратных футах. Подумайте о том, чтобы заказать несколько дополнительных панелей, чтобы учесть больше сокращений и отходов.

Кровельные панели бывают разных стилей и размеров с разными размерами перекрытия. Чаще всего используются длины 8, 10, 12 и 16 футов, однако многие дистрибьюторы разрезают их до нужной длины.Чаще всего используется открытая ширина 24 и 36 дюймов, но фактическая ширина панели будет больше, чтобы учесть перекрытие. Каждый стиль панели уникален и может иметь различную фактическую ширину и открытую ширину.

Металлические кровли красивы и очень прочные. При правильной установке они могут прослужить очень долго при минимальном обслуживании. См. Другие наши кровельные ресурсы для получения дополнительных калькуляторов и инструментов для кровли.

США Производитель металлических кровель

ЗЕЛЕНЫЙ С DML USA

В наше время мы все должны прилагать усилия, чтобы снизить потребление энергии, при этом обеспечивая использование экологически безопасных и устойчивых ресурсов. Использование металлической кровельной системы DML USA – один из способов достижения этой цели.
