Четырехскатная крыша, стропильная система: чертежи

Содержание:

Преимущества и недостатки четырехскатной кровли
Виды четырехскатной кровли
Расчет четырехскатной шатровой крыши
Материалы для шатровой кровли
Как сделать четырехскатную крышу дома своим и руками

Четырехскатная крыша частного дома

Несмотря на большую популярность обычных двускатных крыш, многих владельцев привлекает более сложный, но и более интересный вариант – крыша шатровая. Рассмотрим преимущества и недостатки, особенность конструкции и порядок возведения такой крыши.

Преимущества и недостатки четырехскатной кровли

В отличие от двухскатной, самая простая четырехскатная кровля имеет гораздо более прочную конструкцию. Мало того, благодаря отсутствию плоских вертикальных фронтонов, у нее малая парусность, которая практически не зависит от направления ветра. Все это облегчает расчеты и проектирование стропильной системы.

Частный дом с 4-х скатной крышей

Однако конструкция четырехскатной крыши не лишена и недостатков. И в первую очередь это сложность ее монтажа, а также более высокая, по сравнению с двускатной крышей, стоимость.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Виды 4 х скатной крыши

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Проекты домов с четырехскатной крышей шатрового типа

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений.

Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Специфика стропильной системы шатровой крыши

Вальмовые крыши различной сложности

Наиболее распространенный вариант – простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Проект дома с вальмовой четырехскатной крышей

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество – большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Четырехскатная крыша своими руками, чертежи вальмовой кровли

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Расчет четырехскатной шатровой крыши

В плане, простейшая схема четырехскатной крыши представляет собой квадрат. На практике план крыши повторяет план строения и чаще всего является прямоугольником. Для расчета весовой и ветровой нагрузки следует знать общую площадь кровли. Она равна сумме площадей всех скатов, поэтому её несложно рассчитать самостоятельно.

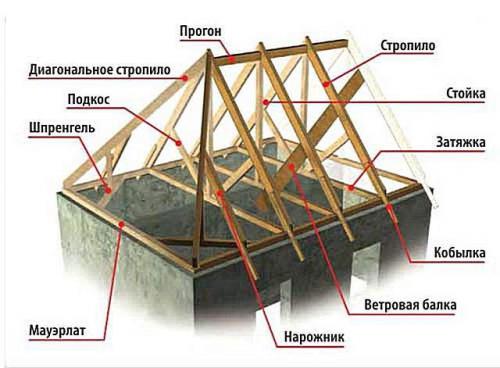

Шатровая крыша – конструкция стропильной системы

Если скат имеет треугольную форму, то его площадь равна половине произведения высоты на основание фигуры. Если речь идет о вальмовой кровле, то площадь тех скатов, которые имеют форму трапеции, равна половине произведения длины нижнего и верхнего оснований на высоту трапеции.

Шатровая крыша – стропильная система

При выборе угла наклона кровли следует руководствоваться общепринятым методикам, приведенным в соответствующих строительных СНиПах. При этом учитываются зональные особенности климата, действие ветровых и снеговых нагрузок. Не последнюю роль играет также дизайн кровли, который приходится увязывать с техническими особенностями конструкции стропильной системы. Поэтому проектирование этой части здания лучше поручить специалистам.

Площадь используемых кровельных материалов равна площади кровли, умноженной на поправочный коэффициент, величина которого выбирается в зависимости от технологии укладки используемого покрытия. Более точно расход материала для крыши можно получить, нарисовав на проекте скатов схему его укладки.

Шатровая крыша, стропильная система – расчет

Стропильная система четырехскатной крыши выбирается исходя из веса кровли и расположения внутренних стен, которые являются основанием для опорных стоек. Лучшим вариантом будет наслонная конструкция. Но прочности стен при этом должно хватать для компенсации распорного усилия стропил.

Виды крепления стропильной ноги 4-х скатной кровли

В этом случае верхний пояс кирпичной стены имеет смысл укрепить бетонной стяжкой, поверх которой закрепить мауэрлат. Деревянные стены стягиваются в углах скобами, болтами и другими крепежными элементами, обеспечивающими необходимую жесткость верхнего горизонта коробки.

Гораздо меньше проблем создает четырехскатная крыша, стропильная система которой висячего вида. Благодаря затяжкам она не распирает стены, а просто опирается на них своим весом. Впрочем, висячие стропила подходят только для относительно небольших строений. Поэтому на практике нередко используют различные варианты смешанной наслонно-висячей стропильной системы.

Устройство четырехскатной крыши своими руками включает накосные элементы, опирающиеся с одной стороны на мауэрлат, а с другой – на стропила.

Материалы для кровли

После того как готов план кровли четырехскатной крыши чертеж, приступаем к подбору материалов. Большинство элементов стропильной системы делается из хвойных пород дерева.

Перед тем, как сделать четырехскатную крышу своими руками, нужно позаботиться о качестве исходного сырья. Вся древесина должны быть хорошо высушена. Брусья и доски не должны иметь видимого искривления и сучков. Особенно важны эти требования при постройке симметричной шатровой крыши наслонного типа. Её конструкция не допускает ошибок и просчетов. Использование шаблонов обеспечит максимальную точность всех элементов.

На стропила пойдет брус с размерами сечения не менее 50х150 мм. Верхняя часть всех стропильных ног сходится в одной точке. Там они связываются между собой при помощи накладок, шпилек или болтов. Островерхая кровля испытывает значительные ветровые нагрузки и для нее нужно увеличить количество точек крепления кровли к мауэрлату.

Как сделать четырехскатную крышу дома своим и руками

Как и любая другая, четырехскатная крыша монтируется на мауэрлат – брус сечением 100х150 мм или 150х150 мм, закрепленный по верхнему периметру стен здания. Желательно, чтобы проекция конька крыши приходилась на внутреннюю перегородку.

Шатровая крыша своими руками – чертежи

Если это невозможно, стойки можно опирать на балки перекрытия. При этом сечение бруса для балок выбирают с необходимым запасом. В остальном порядок возведения четырехскатной крыши полностью идентичен двухскатной.

Крепление стропильной ноги на мауэрлат

Итог

Хорошая четырехскатная крыша не только защитит дом от капризов погоды, но и будет его главным украшением. При хорошей организации процесса для ее постройки не потребуется дорогостоящей техники и привлечения дорогостоящих специалистов.

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Создание проекта

Прежде чем начать строительство, необходимо создать ее проект и чертежи, чтобы избежать ошибок в процессе монтажных работ. После того, как определена длина и ширина дома, производят следующие вычисления:

Расчет угла наклона скатов. Этот показатель определяют исходя из трех условий – ветровой нагрузке, количества выпадающих осадков и выбранного кровельного материала. Для местности, где дуют сильные порывистые ветра выбирают угол наклона ската менее 30 градусов, чтобы снизить эффект парусности. В районах с обильными осадками, напротив, стоит предпочесть более крутые скаты, от 60 градусов и выше, чтобы на них не скапливалась вода и снег. Для зон с умеренным климатом, как средняя полоса России, подойдет четырехскатная крыша с уклоном в пределах 40-50 градусов. Для каждого кровельного материала рассчитаны минимально допустимые углы наклона скатов, представленные в справочной таблице, с которой необходимо свериться.
Расчет высоты конька. Чтобы определить высоту конька, придется вспомнить школьные уроки геометрии. Так как угол наклона скатов мы уже определили, а основание было нам известно, вычислить его помогут тригонометрические элементарные формулы.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Отличия для разных типов кровли

С учетом угловой формы скатов для покрытия таких крыш лучше подходят мелкоштучные или мягкие виды кровельных материалов. Каркас конструкции рассчитывается с учетом их конкретного веса, но проектируется по общим требованиям, вне зависимости от выбранного покрытия. Разница проявляется в типе обрешетки – под мягкие кровли она закладывается сплошной, под остальные виды – разряженной, с учетом рекомендаций производителя.

За редкими исключениями пространство под кровельными покрытиями делают продуваемым, с поступлением свежего воздуха через карнизы и выводом в верхних точках крыши.

В системах со сплошными обрешетками обеспечить полноценную вентиляцию пирога помогают точечные аэраторы (от 1 шт. на 100 м2 крыши) и устройства для забора воздуха, монтируемые чуть выше основания скатов.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Расчет объема мансардного помещения

Перед началом строительства мансардного этажа, следует проверить чертеж на соответствие правилам СНИП. По нормам 50 % помещения под четырехскатной вальмовой крышей должно иметь отметку потолка 2,5 м.

В полезную площадь входят части мансарды с высотой этажа не менее 2,5 м. Учитываются участки помещения с расстоянием от пола до потолка 1, 5 м при уклоне кровли 30°, 1,1 м – при 45°, 0,5 м – при 60°. Остальные площади помещения с меньшей высотой учитываются в формуле с понижающим коэффициентом 0,7.

Для определения основной части объема мансардного помещения самостоятельно, следует разбить пространство на геометрические фигуры. Формулы для вычисления можно найти в школьных учебниках. Размеры воображаемых фигур берут с чертежей плана, фасада и разрезов. Классическая четырехскатная вальмовая крыша состоит из двух пирамид со смещенным центром и одной усеченной. Объем шатровой четырехскатной крыши вычислить намного проще. Фигура, образуемая каркасом кровли, – правильная пирамида с квадратным основанием.

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

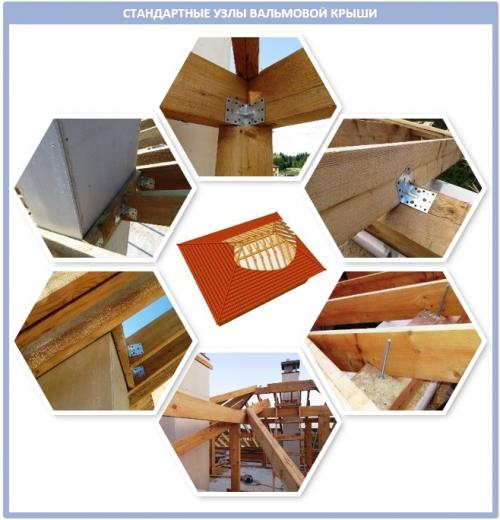

В жизни все эти элементы выглядят так:

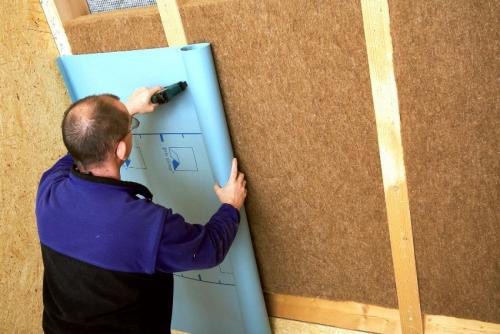

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

План укладки опор на мауэрлат

В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.

Общие рекомендации таковы:

В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.

Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.

Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.

В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.

К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Крепление мауэрлата

Данный элемент является важной составляющей любой скатной кровли. Существует два варианта его установки – армировать или использовать бетонные блоки, деревянное основание.

Первый вариант подразумевает собой укладку армопояса на прочных стенах из бетонных материалов. В бетон вставляются шпильки для монтажа мауэрлата. Укладывается пояс уже, чем стены, чтобы осталось место для утеплителя. Перед установкой мауэрлата прокладывается гидроизоляция.

Второй способ – для крепления можно использовать скобы, шпильки, проволоку.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Устройство накосных стропил — чертежи

Диаметр диагональных стропил совпадает с размерами рядовых элементов. Поскольку в нашем примере уклон трапециевидных скатов и вальм отличается, одна из накосных ног размещается несколько выше другой.

Процесс создания и монтажа накосов таков:

С помощью шнурки намечаем дополнительные линии для разметки запила, натянув ее к углам и центру ската от верхней точки коньковой балки.
Определяем угол между верхней частью углового выноса и шнурка. Это будет угол для нижнего запила (α). Верхний запил (β) высчитывается по формуле: β=90º-α.
Берем обрезок доски и спиливаем в нем один край под углом β. Приложив заготовку к месту стыковки верхние части, совмещаем ее ребро со шнуркой. Излишки отмечаем и отпиливаем.
В другой заготовке для нижней пятки отпиливаем участок под углом α.
С помощью полученных шаблонов вырезают первое диагональное стропило. Если нет целой доски нужной длины, элемент собирают из двух кусков. Сращивают их с помощью дюймовой доски, длиной 1 м, поместив ее с внешней стороны стропила. Готовый элемент можно устанавливать.
Аналогичным образом изготавливают вторую половину диагональных стропил, не забыв, что она должна размещаться несколько ниже первой. Место стыковки двух половин накоса не должно совпадать с отрезком сращивания досок в одну деталь.
Стыковка досок производится гвоздями на расстоянии 40-50 см.
Далее по шнурке на стропиле необходимо прочертить линию запила, чтобы его можно было состыковать со смежным диагональным элементом.

Изготовление остальных 3 детали выполняется аналогичным образом. Под каждую из таких стропилин в местах, где стыкуются балки с угловыми выносами, устанавливают опоры. Дополнительные опоры возле конька необходимы, если длина пролета превышает 7,5 м.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Материалы

Рекомендуемый материал: брус, деревянная пластина или бревно из хвойных пород, лиственницы, дуба. Материал должен быть хорошего качества, просушенный, с оптимальной влажностью до 22%. Для стропил применяют доски сечением 50х100 мм, при очень большой площади крыши желательно взять доски 50х200 мм.

Под мауэрлат наилучшим будет цельный брус сечением не меньше 150х150 мм. Для укрепления мауэрлата еще понадобятся металлические шпильки с резьбой, дощечки для обрешётки и накладные металлические пластины, соединяющие деревянные части.

Деревянные части желательно загодя пропитать антисептическими и антипиреновыми веществами. При изготовлении сразу большого числа стоек, прогонов и ригелей с одним и тем же углом среза, применяется ранее сделанный образец.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid. com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

угол наклона 4 скатной крыши

Содержание статьи

Как рассчитать угол наклона крыши

Надежность любого здания, а также комфортность проживания в нем, зависят, главным образом, от того, насколько качественно устроена его крыша.

А одним из критериев качества кровли является ее наклон.

Поскольку от его величины зависит и количество кровельного материала, то выбор угла наклона и его предварительные расчеты производят до начала закупки выбранного кровельного материала.

Что на него влияет

В зависимости от величины уклона скатов крыши зависит особенность ее эксплуатации.

Принято выделять 4 типа крыш:

высокие, с углом в 45-60 градусов;
скатные, с наклоном от 30 до 45 градусов;
пологие, угол уклона у которых 10-30 градусов;
плоские. Уклон в 10 градусов и меньше.

Ветровая нагрузка

Сильный ветер самое большое давление оказывает на кровли высокие.

Потому что такие кровли из-за большого угла наклона имеют очень большую площадь.

У большой площади поверхности очень высока парусность.

Соответственно, очень велика нагрузка на всю конструкцию стропильной системы.

И если вы решили устраивать именно высокую кровлю с очень большим уклоном, то следует позаботиться и об очень прочном основании.

Однако в районах, где преобладают сильные ветра, небезопасно устраивать и крыши плоские.

При таком типе кровли на нижнюю часть ската будет оказываться повышенное давление при сильном ветре.

И если крепление кровли будет ослабленным, может произойти срыв всей конструкции.

Поэтому в районах, где сильные ветра бывают часто, рекомендуется устраивать скатные кровли с величиной наклона 25 — 30 градусов.

Если же сила ветра невелика, то величина уклона крыши может равняться 30-45 градусов.

Нагрузка снеговая

Если в той местности, где строится дом, в холодное время года снегопад обильный, то следует строить кровлю с большим углом уклона.

В этом случае высокая крыша вне конкуренции.

На кровлях с большим уклоном снег не задерживается.

Именно по этой причине во всех северных странах кровли на зданиях очень высокие (Швеция, Финляндия, Норвегия и пр.).

Чем меньше угол уклона кровли, тем дольше выпавший снег будет находиться на скатах.

Тем больший вес будет воздействовать на всю конструкцию.

Если конструкция стропильной системы сделана с большим запасом прочности, то некоторый слой снега на крыше – это неплохо.

Он обеспечивает небольшую дополнительную теплоизоляцию.

Однако, если конструкция стропильной системы сооружения на большую нагрузку не рассчитана, то могут быть большие проблемы.

Выбираем уклон в зависимости от используемого кровельного материала

Прошли те времена, когда для покрытия использовали всего два вида кровельных материалов: черепицу и шифер.

Сегодня кровельных материалов огромное количество!

О размерах шифера плоского листового.

О размерах шифера волнового по ссылке. Также о количестве волн.

Об отливах для крыши здесь. Какие выбрать и как установить.

Каждый материал имеет свои индивидуальные технические характеристики и это при расчете необходимого значения угла наклона обязательно следует учитывать.

Ведь может произойти так, что понравившийся вам материал по своим параметрам просто не подойдет.

Минимальный угол наклона

Существует понятие минимального значения этого параметра.

Для каждого из материалов этот параметр свой.

И если угол наклона, полученный в результате ваших расчетов, окажется меньше, чем минимальная величина для выбранного вами кровельного материала, то использовать его для устройства кровли нельзя.

В дальнейшем может возникнуть очень много проблем, если нарушить это правило:

для любых штучных наборных кровельных материалов, таких как черепица или шифер, минимальная величина уклона составляет 22 градуса. Именно при таком значении на стыках не скапливается влага и внутрь крыши влага не просачивается;
угол наклона для рулонных материалов (рубероид, бикрост и пр.) зависит от того, какое вы планируете укладывать количество слоев. Если три слоя, то уклон может составлять 2-5 градусов. Если же два слоя, то его требуется увеличить до 15 градусов;
производители профнастила рекомендуют при устройстве кровли из этого материала устраивать угол уклона 12 градусов. Профнастил можно использовать и при меньших значениях, но в таком случае необходимо выполнить проклейку стыков листов герметиком;

для металлической черепицы значение этого параметра равняется 14;

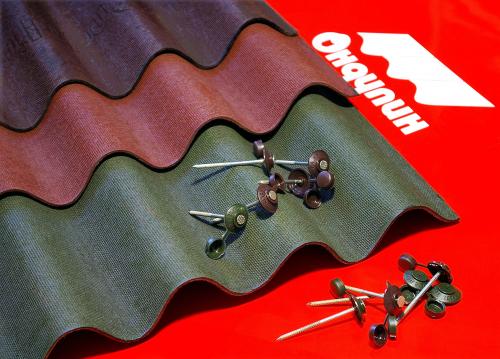

для ондулина – это величина в 6 градусов;
минимальный уклон для мягкой черепицы равняется 11 градусам. Но при этом обязательное условие – сплошная обрешетка;
для мембранных кровельных покрытий не существует жестких требований по минимальному значению этого параметра.

Это о минимальных величинах.

Дам совет – придерживайтесь этих правил.

Чтобы посреди зимы не пришлось всю кровлю перестилать.

Теперь об оптимальных значениях

Ведь с кровли необходимо как можно скорее снимать нагрузку от воды и снега.

А благодаря большому уклону кровли дождь и снег будут сходить максимально быстро.

Если в регионе, где построен дом, постоянно сильные ветра, то с крышей поступают иначе.

При меньшем наклоне снижается ее парусность.

И не возникает запредельных нагрузок на кровельный материал и стропила.

Также не произойдет срывания крыши при резких порывах ветра.

При этом оптимальный угол уклона кровли равняется 9 — 20 градусов.

Очень часто в регионе есть и снега, и ветер.

Например, Оренбургская область.

В таком случае выбирают среднее значение угла наклона.

Как правило, его величина находится в диапазоне 20 — 45 градусов.

Если вы обратите внимание, большинство скатных крыш имеют именно такое его значение.

Рассчитываем его величину

Для односкатной

Поскольку односкатная крыша опирается на стены, имеющие разную высоту, то формирование заданного угла наклона производят, просто поднимая одну из стен.

Проводим вдоль стены перпендикуляр L сд, берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную дину.

В итоге образуется прямоугольный треугольник.

Для того, чтобы рассчитать длину стороны L bc, надо воспользоваться тригонометрической формулой.

Если длина стены L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Для двускатной

Принцип расчета для двускатной крыши похож на предыдущий принцип.

Катет С – это половина ширины здания.

Катет а – это высота от перекрытия до конька.

Гипотенуза является длиной ската.

Если нам известны любые два параметра, то величину угла наклона можно легко рассчитать с использованием калькулятора.

Если ширина равна 8, а высота – 10 метров, то следует пользоваться формулой:

cos A = c+b

Ширина с = 8/2 = 4 метра.

В итоге формула выглядит так:

По таблицам Брадиса находим значение угла, которому соответствует данная величина косинуса.

Он равняется 66 градусов.

Для четырехскатной

И снова не обойтись без рулетки и таблиц Брадиса.

Зная несколько параметров, можно без проблем вычислить другие.

В том числе и угол наклона четырехскатной крыши.

Следует помнить о том, что все размеры необходимо снимать максимально точно.

А измерить уклон уже построенной крыши поможет специальный инструмент — уклономер.

Ведь если вы ошибетесь, то углы наклона, длины и площади могут быть не верны.

А значит, вы ошибетесь в количестве требуемого материала или прочность кровли окажется ниже запланированной.

4 х скатная крыша

Расчет материала и площади четырехскатной крыши

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией :

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится :

рассчитать эту величину для каждого ската;
сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил :

необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
длину ската измеряют от нижней части конька до верхней части карниза;
для парапетов, свесов и брандмауэров следует добавить 5% длины;
для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности :

Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.

Определяем оптимальный угол наклона крыши

Любой дом венчается крышей – одной из главных конструкций здания, защищающей его внутренние помещения от дождя и снега. Одним из главных критериев любой кровли является крутизна скатов. Так как плоская крыша распространена преимущественно только в многоэтажном жилом и промышленном строительстве, то этот вопрос особо актуален для владельцев частных домов и коттеджей.

От величины наклона крыши зависит количество кровельного материала, поэтому выбор угла наклона и его предварительные расчеты следует производить до начала покупки кровельного материала.

Рассмотрим, как определить угол наклона скатной крыши и его связь с проектированием всей кровельной конструкции.

От чего зависит крутизна крыши?

Угол наклона кровли прямым образом влияет на ее эксплуатационные характеристики. В строительстве выделяют 4 вида кровельных конструкций:

Крутые с уклоном 45-60°;
Скатные – 30-45°;
Пологие – 10-30°;
Плоские с уклоном менее 10°.

Определение данной величины зависит от ряда факторов:

Воздействие ветра. Наибольшее давление ветер оказывает на крутые кровли, так как они имеют наибольшую парусность из-за своей большой площади поверхности. При обустройстве подобной конструкции важно особое внимание уделить прочности стропильной системы.

В районах с большой ветровой нагрузкой также опасно устраивать плоские и пологие кровли: при слабом креплении конструкции может произойти ее срыв. Таким образом, в районах с сильными ветрами рекомендованный угол ската крыши находится в диапазоне 25-30°.

Снеговая нагрузка. В районах, где в холодное время года выпадает значительное количество снега, крутая кровля наоборот имеет преимущества. Снег на ней не накапливается. При меньшем угле снег будет дольше лежать на кровле, создавая дополнительную нагрузку на стропильную систему.

Не стоит обустраивать именно крутую крышу: некоторое количество снега, задержавшегося на кровле в зимний период, имеет полезное свойство удерживать тепло. Однако важно рассчитать нагрузку, оказываемую снежной шапкой на конструкцию, чтобы не допустить ее обрушения.

Кровельный материал. Каждый тип кровли имеет свои ограничения по углу наклона скатов. Если планируется использовать какой-то определенный кровельный материал, то важно еще на этапе проектирования соотнести желаемый наклон кровли с его техническими характеристиками.
Размер мансарды. Угол крыши прямым образом влияет на размер комнаты под ней. Чем круче крыша и выше конек – тем просторнее мансарда и наоборот. Планируя комнату под кровлей нельзя забывать о рисках, неизбежно связанных с крутой конструкцией, и ее дороговизной по сравнению с возведением более пологих кровель. На помощь в данной ситуации может прийти ломаный тип, который позволяет сохранить максимальный объем для обустройства комнаты, сэкономив на высоте конька.

Минимальный угол наклона

Такое понятие, как минимальный угол наклона крыши, находится во взаимосвязи с используемым кровельным материалом. Все кровли снабжены техническими характеристиками, в которых, помимо прочего, четко указаны пределы скатности для использования. Нарушать эти правила нельзя, так как в этом случае кровельный материал не сохранит своих изначальных функций и преимуществ.

Рассмотрим основные кровельные покрытия и минимальные углы для них:

Штучные кровельные материалы (шифер, черепица) укладываются на кровли с уклоном от 22°. Такой показатель связан с тем, что в этом случае на стыках кровельных элементов не скапливается вода и, соответственно, не может просочиться под них;
В работе с рулонными материалами типа рубероид важно заранее определить с числом слоев. Если планируется настелить 2 слоя, то угол кровли должен быть не менее 15°, при укладке 3 слоев эта величина может быть снижена до 2-5°;
Профнастил монтируется при уклоне от 12°. Меньшее значение потребует обработку всех стыков герметиком;
Металлочерепица стелется при значении от 14°;
Ондулин – от 6°;
Мягкая черепица может быть настелена на кровлю уклона 11° при наличии сплошной обрешетки;
Мембранные кровельные материалы – единственные, минимальный порог для которых не обозначен. Они с успехом могут применяться на плоских крышах.

Следование вышеизложенным правилам чрезвычайно важно, так как даже незначительное их нарушение обернется разрушением кровли и, возможно, повреждением стропильной системы.

Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

H – высота конька;
L – ширина половины дома;
α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Заключение

В проектировании кровли нахождение оптимального угла наклона имеет важное значение. Данный параметр зависит от верной оценки погодных условий, выбора кровельного материала, желания создать жилое помещение. Его верное определение — залог долгой и успешной службы крыши в любых погодных условиях.

обрешетка 4 скатной крыши

Содержание статьи

4 х скатная крыша

Расчет материала и площади четырехскатной крыши

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией :

односкатная;
двухскатная;
четырехскатная;
полувальмовая;
мансардного типа;
шатровая крыша;
4-скатная шпилеобразная.

Площадь четырехскатной крыши

рассчитать эту величину для каждого ската;
сложить вместе полученные значения.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил :

необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
длину ската измеряют от нижней части конька до верхней части карниза;
для парапетов, свесов и брандмауэров следует добавить 5% длины;
для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Расчет кровельных материалов

Покрытие из шифера. Чтобы рассчитать квадратуру кровли под шиферное покрытие следует четко знать габариты дома и ширину свеса. Зная эти параметры, можно легко вычислить искомую величину по формуле: длину дома следует сложить с шириной двух свесов, после чего умножить на сумму ширины дома и ширины двух свесов и умножить на косинус угла наклона свесов. При закупке шифера следует учитывать, что его листы укладывают внахлест, поэтому потребуется незначительный запас в размере 5% от общего количества.
Покрытие из металлочерепицы. Для его расчета потребуется знать длину карнизных свесов по всему периметру здания, длину конька вдоль всей крыши, геометрические размеры дома, длину ендов и всех примыканий. При монтаже листов металлочерепицы оставляют до 15 % на прирезку, поэтому следует осуществить закупку с учетом необходимого коэффициента запаса.
Покрытие из мягких и рулонных материалов. Наиболее распространенный вариант обустройства крыши для четырех скатов. Расчетная формула зоны покрытия аналогична той, которая производится под шиферное покрытие с учетом дополнительных затрат на ендовы и конек.

Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Размер граней — по сечению среза стропильных ног

Стропильная система 4 скатной вальмовой крыши собрана

Испытания прошли успешно

4 скатная крыша своими руками

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Характерные отличия в рамках четырехскатного класса:

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Устройство мауэрлата по кирпичным или бетонным стенам.

Голландская крыша: классика четырех скатов

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая датская крыша: европейские традиции

Шатровая крыша: идеальные пропорции

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І.

Планирование и проектирование

Этап ІІ. Заготовка конструктивных элементов

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Устройство 4 скатной шатровой крыши на примере беседки

Схема стропильной системы шатровой крыши для беседки

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Размер граней — по сечению среза стропильных ног

Стропильная система 4 скатной вальмовой крыши собрана

Испытания прошли успешно

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

обзор конструкций + выбор покрытия

В архитектурном мире хорошо известно: четырехскатная крыша отличается от других видов тем, что придает любому строению или постройке объем, завершенный образ, чувство монументальности. Это то, чего обычно так не хватает беседкам, особенно, если вы не возвышаете их на массивных фундаментах и не строите капитальные стены!

Тогда как обычная односкатная и двускатная крыша выглядят на таких малых архитектурных формах немного скудно, однообразно. А потому, если вы желаете построить действительно то, что будет потом радовать глаз, поверьте: четырехскатная крыша для беседки – идеальный вариант!

Сравните для начала два варианта самых популярных беседок – с двухскатной и четырехскатной крышей:

Для начала посмотрите на такой упрощенный вариант шатровой крыши, которая замечательно подходит для небольших беседок с легким кровельным покрытием:

А для самых маленьких беседок и вовсе такую:

Но, если в вашей местности снега бывает немало и вы переживаете, выдержит ли такая крыша все невзгоды, тогда лучше отдать предпочтение классической шатровой стропильной системе.

Итак, давайте определимся как построить стандартную шатровую крышу на беседке. Отталкиваемся от того, что каркас дома беседки у вас уже готов:

Шаг 1. Натяните шнур между угловыми стойками и определите центр беседки.
Шаг 2. Установите прямо в этот центр длинную доску, можно даже сшитую по длине, и закрепите ее любым удобным способом. Сильно натягивать не нужно, это ведь только ориентир.
Шаг 3. Далее натяните шнуры от верха центра центральной стойки к углам – так вы визуально определите, где будут находиться ваши диагональные стропила.
Шаг 4. Теперь установите сами стропила, лучше висячие, с приподнятой затяжкой. Для изготовления их возьмите доски 150 на 50 и запаситесь парой шаблонов из брусков 50 на 50 метров и длиной до 2 метров и 25 сантиметров.
Шаг 5. Переходим к установке второй пары диагональных стропил. При этом вы можете убрать временную стойку, если она мешает, или хотя бы сдвинуть. Главное – не сдвинуть при этом центр, на который опираются все стропила.
Шаг 6. Далее установите между диагональными стропилами третью и четвертую пару. Проверяйте все время шаблоном правильность разметки и установки.
Шаг 7. Теперь размечаем и устанавливаем нарожники. С каждой стороны нужно прикрепить доски при помощи коротких брусков.
Шаг 8. Отметьте на диагональных стропилах длину их выноса, например на 40 сантиметров, и натяните разметочный шнур.
Шаг 9. Все стропила вам нужно отрезать по разметке, причем отрезать концы стропил вы можете как по вертикали, так и по горизонтали, и даже под прямым углом – как вам захочется и как того будет требовать эстетика.
Шаг 10. Теперь между парами диагональных стропил произведите закрепление затяжек из досок 150 на 50 миллиметров, и отрежьте все лишнее.
Шаг 11. Далее установите затяжки между другими стропилами, но расположите их уже выше или ниже установленных. А вот между нарожниками затяжки устанавливать не нужно.
Шаг 12. Прибейте к концам стропил ветровую доску и накройте крышу листами ОСБ или фанерой, либо установите любую другую обрешетку под мембранную кровлю.
Шаг 13. Если у вас получились слишком большие пролеты между столбами (например, больше 2 метров), тогда поставьте укосины или соорудите юбку из штакетника, что сегодня достаточно модно.

Мы подготовили для вас пошаговую иллюстрацию, как изготовить такие стропильные элементы:

Главное их теперь правильно соединить в коньке крыши, чтобы центр остался прежним и не сдвинулся ни на миллиметр:

Причем саму шатровую крышу вовсе не обязательно делать такой крутой – для малоснежной местности вполне приемлема пологая:

А для прочности и особого декоративного эффекта можете соединить стропила короткими брусками:

Еще один интересный момент: шатровую крышу вы можете строить не только из дерева. Наоборот, металлические стропила прослужат куда дольше и их удобно использовать для тяжелой натуральной черепицы:

К слову, в шатровой крыше конкретно для беседке, к которой не предъявляются столько строгие требования, как к жилому дому, стропила вовсе не обязательно располагать только вертикально:

Оригинально, не правда ли? И самому кровельному покрытию на таких стропилах хорошо держаться, ведь они оказываются поперечными ему. Все гениальное – просто!

Вот замечательный видео-мастер-класс, как правильно строить шатровую крышу для беседки:

Шатровая кровля ко всему еще может быть шпилеобразной, когда ее треугольные формы соединяются в одной точке под острым углом. Такая крыша необходима, если предусмотрено строительство башенок. Но само по себе это – достаточно яркое архитектурное решение!

Стоит ли говорить, что такие крыши идеальны для обильных снегопадов, из них на них просто не задерживается. И даже самая простая и незатейливая беседка под ними выглядит потрясающе, но готовьтесь к дополнительным затратам на стропильную систему и кровельное покрытие.

Более сложное форма шатровой крыши – это китайская. По сути, у такой крыши тоже только четыре ската, но при этом углы загнуты вверх, из-за чего строить такую беседку намного сложнее. Зато сама по себе она в любом саду – настоящий архитектурный шедевр.

Края такой крыши эффектно приподняты, что придает беседке особой изящности в восточном стиле. Чтобы построить такую беседку, вам понадобятся не стандартные стропила, а стоечно-балочная конструкция. Вам будет интересно узнать, что такая система в Китае и Японии – основная. Ведь она призвана, прежде всего, выдерживать сейсмические активности этих местностей. Но это не значит, что вы должны строить такую беседку исключительно по строгим правилам, тем более, что речь не идет о жилом доме.

Из кровельного покрытия лучше применить натуральную черепицу, причем в форме цилиндра. И самыми и крупными получатся карнизы. Почему черепица только такой формы? Дело в том, что только такую черепицу вы сможете закреплять на угловых стыков. Если же захотите придать китайский колорит такой кровле, можете дополнительно использовать еще специальные профили фигурки с восточными изображениями. По такому же принципу строится и конек такой крыши, или заменяется специальными восточными элементами (их можно приобрести в любом магазине), которые идут с керамическими зажимами.

В итоге у вас получится такая себе рогатая конструкция – это как раз самая яркая отличительная черта крыши в восточном стиле. Ваша главная задача – распределить немалый вес таких карнизов и общую массу крыши, чтобы беседка получилось устойчивой:

Поэтому переходим к практике. Нарисуйте на листе бумаги будущую конфигурацию крыши беседки. Для ее изготовления вам понадобятся доски и фанеры:

Шаг 1. Выставьте вертикальную опору и проверьте ее уровнем. Ее длина должна быть равна ширине стропильной конструкции, сама же опора – располагаться строго по центру.
Шаг 2. Закрепите опору и прикрепите к ней еще одну доску так, чтобы ее конец оказался на середине опорного бруса и как раз касался верхней точки.
Шаг 3. Снова берем еще одну доску и соединяем середину предыдущей балки и крайней точки опорного бруса. Технология достаточно проста на самом деле.
Шаг 4. По таким же принципам установите все остальные стропильные фермы. Важно, чтобы просвет между стропильными фермами оказался от 50 до 70 сантиметров.
Шаг 5. Теперь произведите монтаж фанеры и сделайте на ней резы на три четверти толщины, чтобы листы прилегали более плотно.

Еще проще вам будет установить на такую крышу современную гибкую битумную черепицу, что тоже будет выглядеть достаточно изысканно.

Согласно строительным нормам, на вальмовых крышах нужно устанавливать стропила, которые направлены к углам стен. Вот эти стропильные ноги и называются диагональными, или накосными. Диагональные стропила сами по себе длиннее, чем обычные, и на них еще набивается укороченные стропила, которые называются нарожниками.

Именно накосные стропила несут нагрузку в полтора раза больше, чем обычные. Поэтому длина диагональных стропил всегда больше длины досок, причем такие стропила еще и делает еще спаренными.

Именно спаривание накосных стропильных ног решает такие задачи, как способность нести увеличенную нагрузку, возможность использования длинной не разрезанной балки и применение деталей уже определенного размера. Причем сдвоенные стропила при этом еще и позволяют применять для их устройства те же доски, что и для обычных стропил. Другими словами, доски одной высоты для изготовления стропил упрощают конструктивные решения узлов крыши. Что строительства беседки важно, если вы взялись за все это самостоятельно!

Вот вариант самой простой вальмовой крыши, с незатейливой, но прочной стропильной системой, с которой справится любой человек без какого-либо предыдущего опыта строительства:

Как вы наверняка заметили по пошаговым фотографиям, боковые стропильные ноги затянуты между собой ригелями – для особой прочности и надежности. К таким затяжкам вам будет удобно приделать внутренние светильники для беседки или украсить их какими-то модными стильными элементами.

По этой же схеме получается достаточно прочная и надежная вальмовая крыша и для больших размеров беседки:

Очень необычно и оригинально на беседке выглядит даже самая простая вальмовая крыша, но со скругленными углами:

Но учитывайте, что чем большую крышу вам нужно построить на беседке, тем больше в ней будет стропил и тем сложнее будет ее структура. Например, вот стандартный и проверенный вариант, который вы даже можете взять в качестве чертежа:

Но иногда приходится прибегать и к более сложным вариантам:

Посмотрите, как шикарно выглядит самая стандартная вальмовая крыша на застекленной беседке – это настоящий маленький домик!

Подбирая в процессе проектирования длину конька (что возможно только у четырехскатной крыши), вы полностью меняете внешний вид крыши и ее дизайн. Вот пример короткого конька, который делает крышу кажущейся более массивной, солидной:

Еще одно интересное видео постройки таких беседок, где отлично показан каждый шаг:

Если вы хотите построить красивую и надежную датскую крышу, по-другому называемую полувальмовой, используйте такую технологию:

В принципе, для беседки с четырехскатной крышей любого вида подходят практически все кровельные материалы, но эффектнее всего смотрится мягкая кровля и современная черепица.

Мягкая кровля: стильно и эффектно

По сути, битумная черепица – это гибкие пластины из стеклохолста или из техностекловолокна, которое специально пропитывают модифицированным битумом. Сверху на них направляют или накатывают минеральную цветную посыпку – гранулят. А снизу покрывает самоклеющимся бетоном. У такого покрытия огромный выбор цветовой гаммы, и при помощи нее легко добиться нужного эстетического эффекта.

На четырехскатной крыше гибкая черепица смотрится даже лучше, чем на двускатной. Единственный минус для монтажа состоит в том, что здесь необходима сплошная обрешетка, ведь т.к. черепица – гибкая, ей нужна основа. Поэтому монтаж самой четырехскатной крыши для вас окажется немного более сложным, чем если бы вы предпочли другое покрытие.

Как вы понимаете, такой листовой материал удобно нарезать на разные формы. А поэтому кровля, покрытая им, получается самых невообразимого дизайна и оттенков. Причем современные производители даже предлагают целые коллекции, выполненные в разных исторических или архитектурных стилях. Благодаря цветной посыпке, такой кровле можно придать любой оттенок, подчеркнув благородство или, наоборот, современность. Вот самая популярная нарезка:

Вот какая обрешетка вам понадобится для покрытия крыши современной битумной черепицей:

А как все это воплотить в жизнь, вам поможет наш подробный мастер-класс:

Битумная черепица легко выдерживает постоянные перепады температур в российских широтах, ее не любит грибок и плесень, и служат она от 20 до 50 лет.

Единственные ее досадные минусы – это неприятный запах и выделяющиеся вредные вещества при жаре, способность такой черепицы плавится в особо жестких условиях, и гранулы, которые иногда отрываются входящими кусками льда и повреждают водостоки. Ну, если учитывать доступность по цене такого кровельного покрытия, этот вариант имеет право на жизнь, несмотря на все свои недостатки.

Черепица: для самых красивых беседок

Несмотря на всю свою историю, керамическая черепица до сих пор считается элитным видом кровельного покрытия. Причем сегодня ей он насчитывает целых 14 видов! Представляете, насколько огромен у вас выбор дизайна и архитектурных стилей?

Современная керамическая черепица сегодня выпускаются плоская, базовая, и формы нунк-мунн. А вот цементно-песчаная обычно только в виде двойной римской и S-образной. Подбирая конкретную форму черепицы для четырехскатной кровли, руководствуетесь таким принципом: чем сложнее архитектура крыши, тем лучше сама крыша будет смотреться с древней формой черепицы. Это бобровый хвост, римская, S-образная и им подобные. Выбор радует глаз!

Единственный недостаток черепицы для кровли беседки – это большой вес, 50-60 кг на квадратный метр, для чего нужна надежная стропильная система. Также черепица обойдется немного дороже других материалов, а в процессе монтажа окажется достаточно хрупкой. Зато сама четыерхскатная кровля беседки с таким покрытием выглядит невероятно красиво, и служит до 60-80 лет!

Но, учитывая, четырехскатная кровля сама по себе – сложная, но стабильная конструкция, которая равномерно передает нагрузку на фундамент беседки, керамическая черепица для нее подходит просто идеально. Подобна ей также цементно-песчаная черепица, которая немного легче – всего 40 кг на кв.метр, но служит тоже долго.

Посмотрите, насколько прост сам процесс:

А вот современная полимерпесчаная черепица еще и устойчива к перепадам температур, ультрафиолету и долго сохраняет свой красивый цвет. Весит она уже намного меньше – всего 20-25 кг на квадратный метр.

Напоследок дадим вам хороший совет: чем мельче будут детали кровельного покрытия, тем они эффектнее будут смотреться на самой крыше беседки!

Будьте в курсе!

Подпишитесь на новостную рассылку

Как называется четырехскатная крыша

Главная » Разное » Как называется четырехскатная крыша

Стропильная система четырехскатной крыши: вальмовой, шатровой

Главная » Крыша » Как сделать 4-х скатную крышу: устройство, узлы

Виды четырехскатных крыш

Содержание статьи

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Общее устройство шатровой крыши

Устройство вальмовой кровли в общих чертах

Полувальмовые

Полувальмовые крыши — датская и голландская

Угол наклона скатов и высота крыши

Один из вариантов стропильной системы полувальмовой крыши

Стропильная система четырехскатной крыши вальмового типа

Стропильная система вальмовой крыши с наслонными стропилами

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как спаривать стропила из досок

Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгельные балки поддерживают диагональные стропила

Опирание накосной стропильной ноги

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

При наличии двух коньковых балок

Крепление накосного стропила к мауэрлату

Как крепить нарожники и полуноги

Чтобы не считать размеры балок, можно воспользоваться таблицей

Способы крепления

Как крепить нижние концы стропил

Скользящее крепление для стропил

Несколько вариантов крепления стропил к мауэрлату

Датская полувальмовая крыша

Стропильная система четырехскатной крыши: датской полувальмовой

Крайние стропила делают сдвоенными.
Устанавливают подкосы из сдвоенных досок. Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Устройство 4 скатной шатровой крыши на примере беседки

Схема стропильной системы шатровой крыши для беседки

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Размер граней — по сечению среза стропильных ног

Стропильная система 4 скатной вальмовой крыши собрана

Испытания прошли успешно

различных типов конструкции скатных крыш – JTC Roofing

Что касается шатровых крыш, можно найти несколько различных конструкций крыш. Как и в случае с любой кровлей, перспектива выбора подходящей кровли для вашей собственности может быть пугающим и запутанным процессом, поэтому здесь мы стремимся помочь прояснить различные типы, которые могут быть лучше всего для вас. Однако, прежде чем вдаваться в подробности о различных типах конструкции шатровой крыши, давайте уточним, что именно такое шатровая крыша.

Что такое шатровая крыша?

Это распространенный тип кровли, у которой просто нет плоских сторон.Эти конструкции крыши идеальны для домов, которые могут подвергаться воздействию суровых погодных условий, таких как сильный ветер или ураганы, они обладают улучшенными внутренними связями и имеют меньшую вероятность отслоения от дома на двускатном конце крыши. Хотя шатровые крыши действительно предлагают меньше внутреннего пространства, это небольшая цена за их богатство защиты от атмосферных воздействий и другие практические преимущества.

Давайте теперь рассмотрим различные конструкции шатровой кровли более подробно:

Простая вальмовая крыша

Эти крыши являются наиболее распространенным типом конструкции вальмовой крыши, с коньком над частью крыши, который, в свою очередь, образует две стороны многоугольника и две стороны треугольника.

Пирамида вальмовая

Пирамидальная шатровая крыша, как следует из названия, образована четырьмя равными треугольными сторонами, которые встречаются в единственной точке на вершине крыши, которая выступает вверх.

Поперечная вальмовая крыша

Эту конструкцию крыши можно сравнить с эффектом объединения двух зданий с шатровой крышей. Две секции крыши пересекаются на своих концах, образуя шов, который называют «долиной» или перекрестно вальмовой крышей.

Половакрыша

Это вариант стандартной вальмовой крыши, но в данном случае две стороны крыши укорачиваются для создания карниза.

Голландская двускатная (шатровая) крыша

Это гибрид конструкции двускатной и вальмовой крыши, при котором полный или частичный двускатный двускатный вид можно найти в конце конька крыши, что позволяет увеличить внутреннее пространство на крыше. Это также может улучшить эстетическую привлекательность крыши, создавая более интересный и менее распространенный дизайн.

Компания JTC Roofing гордится тем, что предоставляет высококачественные услуги по проектированию и установке шатровых кровель по всей Великобритании. Чтобы узнать больше о наших продуктах или услугах или по любому другому запросу, свяжитесь с нашей дружной командой сегодня. Мы будем рады помочь с любыми вопросами, которые могут у вас возникнуть, и в кратчайшие сроки приступим к реализации вашего кровельного проекта.

10 видов крыш, о которых вы не знали

Натуральный шифер доля

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии. Хотя хороший внешний вид действительно важен, не менее важны полезность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАЙТЕ ОБ ОСНОВНЫХ ВИДАХ КРЫШ

Выбрать форму крыши сложнее, чем кажется.Есть много разных типов крыш, и все они обладают уникальными свойствами.

Двускатная крыша
Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.
Двускатная крыша – очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.
бедра
Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны.Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.
Голландский
Голландская крыша – это в основном шатровая крыша с небольшими двускатными крышами с обоих концов. Результат – более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.
Мансардная крыша
Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу. На самом деле он имеет два склона по одному с каждой стороны.Нижняя часть ската крыши более крутая, так что скат крыши едва начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.
Плоская крыша
Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы учесть сточные воды.
Односкатная крыша
Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.
Крыша-бабочка
Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж – проблема.
Gambrel крыша
Ее также называют крышей сарая, потому что она широко использовалась в сараях. Обеспечивает дополнительную высоту на чердаке.
Мансардная крыша
Слуховое окно – это скорее дополнение к существующей крыше. Это окно и крыша (в том числе остроконечная, шатровая, плоская), выступающие из существующего ската крыши.Функциональное мансардное окно создает полезное пространство за пределами крыши, добавляя естественного света и пространства над головой.
M Форма
М-образная крыша – это, по сути, двускатная крыша с двумя скошенными сторонами, которые пересекаются посередине с соответствующими скатами с каждой стороны.

Спорим, вы не знали, что существует столько типов крыш. Но что наиболее важно, это материал, который вы выберете… Натуральная шиферная крыша – всегда беспроигрышный вариант, поскольку она улучшит внешний вид вашего дома за счет невероятных технических и эстетических свойств. Здесь вы найдете лучшие кровельные шиферы.

Хотите узнать больше о стилях крыш?
Тогда не пропустите 10 лучших современных домов с односкатной крышей ! .

Голландская шатровая крыша

Крыши изготавливаются различной конструкции в зависимости от регионов и климатических условий этих регионов.

Варианты материалов, используемых для строительства крыш, также могут варьироваться от места к месту. Дизайн, о котором мы сегодня будем говорить, – это голландская вальмовая крыша. Итак, что такое голландская вальмовая крыша?

Согласно разным описаниям, двускатная крыша сочетает в себе преимущества двускатной крыши вместе с вальмовой крышей.

Таким образом создается новый архитектурный дизайн, который радует и приносит пользу.Голландскую вальмовую крышу еще называют гибридом из-за сочетания двускатной и вальмовой крыши.

Вальмовая и двускатная комбинированная крыша встречается в архитектурных решениях по всему миру, включая Азию, Африку и Вест-Индию. Этот тип крыши эффективен не только в районах, где идет снег, но также хорош для тропиков, где много дождя.

Если есть выступающие навесы, то они защищают дом от проливного дождя, а также обеспечивают необходимую тень от солнца.

ЧТО ТАКОЕ ГОЛЛАНДСКИЙ СТИЛЬ ВЕТРОВОЙ КРЫШИ?

Этот тип кровли иногда также называют двускатной крышей. Голландский стиль вальмовой крыши – это сочетание традиционного стиля вальмовой и двускатной крыши.

Фронтон – это треугольная часть, которая находится на вершине вальмовой крыши. Фронтон наверху является частью крыши или может быть отдельно стоящим приспособлением в середине крыши, что обеспечивает чердак или дополнительные окна.

Четыре стороны шатровых крыш в Голландии имеют наклон вниз, поэтому такая конструкция крыши хорошо подходит для удаления снега и капель дождевой воды с нее.

Этот тип крыши также подходит для мест, часто посещаемых ураганами и торнадо, так как крыша может выдерживать повреждения.

Голландский дизайн вальмовой крыши эстетичен и практичен. Поэтому такая конструкция крыши хорошо подходит для жилых домов, а также сараев, гаражей и сараев.

Нередко треугольник фронтона стоит на одной линии с кирпичной стеной внизу, поскольку стены иногда поднимаются на крышу и даже образуют парапет.

Наклонная конструкция крыши включает покрытие карниза, хотя свесы могут быть относительно короткими по сравнению с крышами других конструкций.

Этот выступ помогает защитить стены зданий, а также окна. Голландский дизайн вальмовой крыши больше подходит для коттеджей и домов в стиле ранчо, чем для современных домов.

Высота крыши сохраняет дома прохладными. Вальмовые крыши устойчивы, потому что четыре стороны имеют наклон внутрь, но именно фронтон наверху придает дизайну крыши особый стиль.

Голландская двускатная вальмовая крыша является частью вальмовой крыши, поэтому при проектировании такой двускатной вальмовой крыши гребень вальмовой части крыши не поднимается полностью, а останавливается так, чтобы можно было установить фронтон. в.

Фронтон помогает уменьшить тепло внутри здания, которое поднимается вверх и может выходить через вентиляцию, расположенную на двух концах фронтона. Традиционно вентиляцию имеют два конца фронтона, которые размещаются как можно выше, чтобы уменьшить тепло.

Тем не менее, современные голландские конструкции с остроконечными шатрами могут размещать фронтон прямо над верандой или в определенной части крыши, и его не всегда нужно размещать в центре конька.

Фронтоны

также используются в домах как отдельные светильники, обеспечивающие вентиляцию, но также используются для улучшения эстетики дома.

Голландские планы домов с шатровой крышей созданы отдельно для домов, гаражей, укрытий, навесов и бассейнов. Дизайн крыши планируется в соответствии с использованием здания, а также в соответствии с местными стандартами строительных норм и правил для крыш в этом районе.

Вальмовые крыши без фронтона имеют прочную конструкцию. Обычно фронтоны обеспечивают относительно большое чердачное пространство.

Большинство людей с удовольствием используют это место для хранения вещей или в качестве дополнительной спальни.Однако в голландских домах с шатровой крышей чердачное пространство сокращается, особенно если фронтон расположен высоко на крыше.

В традиционных голландских домах с двускатной крышей торцевые стены двускатной крыши имеют тенденцию подниматься над линией крыши.

Что касается конструкции двускатной вальмовой крыши этого типа, то здесь нет необходимости в балочных фермах, но все же можно иметь ровные стены и одинаковые карнизы.

РАЗЛИЧНЫЕ ОПРЕДЕЛЕНИЯ ГОЛЛАНДСКОЙ ВИНТОВОЙ КРЫШИ

«Стиль каркаса крыши, аналогичный конструкции вальмовой крыши, но с небольшим фронтоном наверху» – голландское определение вальмовой крыши.В США голландская шатровая крыша также определяется как бостонская шатровая крыша.

Тем не менее, бедро Boston имеет небольшую вариацию, так как последний ряд черепицы согнут с боковым перекрытием, так что черепица может обеспечить водонепроницаемое соединение.

Также по этой причине чередующиеся ряды черепицы перекрываются в противоположном направлении. С другой стороны, голландская вальмовая крыша может быть построена из любого материала, включая битумную черепицу, черепицу и металл.

Однако большинство людей используют стоячие фальцы для предотвращения протечек крыши.Другое определение описывает этот тип крыши как «тип крыши с верхними двускатными концами, построенными с короткой вальмой».

Голландские фотографии вальмовых крыш демонстрируют различные варианты дизайна современных домов. Однако все традиционные изображения вальмовой крыши указывают на базовый дизайн вальмовой крыши с фронтоном на коньке.

На фотографиях хорошо видно, как низкие карнизы нависают над периметром дома. Эти виды крыш созданы для того, чтобы солнце не проникало в дом.

Поскольку карнизы образуют «защищенную» зону по периметру дома, дождь не проникает в фундамент, а более сухая почва по периметру также удерживает термитов в страхе.

шатровая крыша | Примеры предложений

Шатровой крыши еще нет в Кембриджском словаре. Ты можешь помочь!

Он имеет полную ширину вальм, крыша переднее крыльцо. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Шатровая крыша сделана из сланца, это замена оригиналу, сделанная во время реставрации 2000 года. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Дом деревянно-каркасный, с двумя основными этажами и большим куполом, венчающим низкоскатную шатровую крышу . Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Он имеет шатровую крышу и расположен на кирпичном цокольном этаже. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Корона имеет остроконечную переднюю шатровую крышу башни. Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA.Он также измерил прямоугольность конструктивных элементов типового особняка с вальмой, , , крышей, , эркерными окнами и мансардными окнами. Также был колодец с шатровой крышей в задней части.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Размер зала 33 х 23 метра, он выполнен в традиционном архитектурном стиле, с остроконечной и шатровой крышей .Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. У него крутая вальмовая крыша с большим восьмиугольным куполом на ее вершине.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Шатровая Крыша главного блока увенчана характерным восьмиугольным куполом.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Он имеет шатровую крышу , свес которой поддерживается тяжелыми деревянными скобами.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Он имеет округлые арочные оконные проемы, вальмовую крышу со слуховым окном, отдельно стоящую кирпичную пожарную вышку.Из

Википедия

Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Западный фасад увенчан половиной шатровой крышей . Из
Википедия
Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Он имеет оригинальную черепичную , шатровую крышу , но большая часть здания была перестроена в 20 веке в стиле старой постройки.Из
Википедия
Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Шатровая крыша Bellcast сделана из металла вместо оригинального шифера с шатровыми мансардными окнами.Из
Википедия
Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Эта секция имеет шатровую крышу с большим фронтоном, который нависает над полуосьмигранным выступом.Из
Википедия
Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. Передний фасад перекрывает шатровая крыша веранда.Из
Википедия
Этот пример взят из Википедии и может быть повторно использован по лицензии CC BY-SA. сообщение}}
Выберите часть речи и введите свое предложение в поле «Определение».
{{/сообщение}} Часть речи
Выберите существительное, глагол и т.
Определение
Отправить Отмена
.
Смотрите также
Как избавиться от ос под крышей
Как ни прозрачна стеклянная крыша но она не ясное небо
Как сделать крышу над верандой
Как правильно расположить снегозадержатели на крыше
Как утеплить крышу двухскатную
Как выровнять сруб дома под крышей
Как поставить отливы на крышу
Как написать жалобу на протечку крыши
Как крепится флюгер на крышу
Как правильно положить крышу
Как называется соломенная крыша
Что такое скатная крыша | 8 типов скатных крыш
Важный пункт
Инструкция по скатной крыше
С самого начала цивилизации крыши являются одним из основных структурных компонентов, необходимых для строительства зданий .
Крыши защищают конструкцию здания и жителей от неблагоприятных атмосферных условий и воздействия условий, а также обеспечивают конфиденциальность его обитателям.
При проектировании и строительстве крыши необходимо учитывать несколько конструктивных факторов, среди которых элемент водоотвода играет наиболее важную роль. Превосходная конструкция крыши требует тщательного анализа всех зависящих от нее факторов и использования различных кровельных материалов.
Конструкция водоотвода в значительной степени зависит от уклона крыши, на основании чего навесы подразделяются на две категории: Плоские крыши и скатные или наклонные потолки . Это два типа конструкции крыши .
Скатные крыши – это крыши, которые обычно скатываются вниз в виде одной, двух или более частей (в зависимости от конструкции) под определенным углом от центрального конька (центральный конек является самой высокой точкой или вершиной наклонной крыши).
В прежние времена скатные крыши строились из дерева, но современные строительные технологии позволяют строить их из бетона, так как дерево поверхность опалубки .
Эти типы крыш широко используются в местах, где случаются экстремальные дожди и снегопады , благодаря адекватному дренажу, он обеспечивает более широкий выбор.
Эти типы крыш визуально привлекательны и имеют прекрасный внешний вид, поэтому они также являются подходящим выбором для традиционных и современных домов, где нет финансовых последствий .
Отличие скатной крыши от плоской заключается в том, что уклон плоская крыша составляет менее 10° , что обеспечивает адекватный отвод дождевой воды только в регионах с низким и умеренным количеством осадков, тогда как для наклонной крыши он обычно колеблется между 45°-60 °.
Также читайте: Шатровая крыша против двускатной крыши | Что такое двускатная крыша | Что такое вальмовая крыша
Что такое скатная крыша?
Скатная крыша — это крыша с уклоном вниз, обычно состоящая из двух частей , расположенных под углом к центральному коньку , а иногда и в одной части, от одного края до другого.
“Угол ” крыши является ее вертикальным подъемом, деленным на ее горизонтальный пролет, и является мерой ее крутизны.
Типы скатных крыш
В зависимости от уклона, условий окружающей среды, эстетического вида и количества наклонных поверхностей скатные крыши делятся на следующие типы:
Односкатные крыши.
Двухскатная крыша.
Парная крыша.
Пара Закрыть Крышу.
Манжетная балка крыши.
Наклонная крыша.
Прогон крыши.
Крыша королевского столба.
#1. Односкатная крыша:
Это простейшая форма скатной крыши, где число скатных поверхностей равно единице, т.е. Это односкатная поверхность крыши, часто не соединенная с другой поверхностью крыши .
Этот тип крыши обычно имеет вид равностороннего треугольника , где один конец соединяется с центральным гребнем, а другой конец свисает . Его можно обозначать различными названиями, такими как односкатная крыша , односкатная крыша, односкатная крыша и крыша-скиллион.
Уклон односкатной крыши – это отношение ее подъема (считается от самой нижней точки конька) к ее пролету (считается горизонтальным расстоянием покрытия крыши).
Односкатные крыши обычно строятся с использованием набора основных связей, подкосов, основных стропил и угловых прогонов, позволяющих размещать кровельные покрытия или листы.
Преимущества односкатной крыши
:
Будучи самой простой формой скатной крыши, она требует номинальных материалов от до построить эту крышу , поэтому этот тип крыш 90 широко распространен 0 используется для гаражей, складских помещений и спусков .
Чтобы построить этот тип крыш , не нужно много проектировать, поэтому этот тип крыш можно возвести очень быстро и не дорого .
Имея уклон более 45 °, он обеспечивает адекватный отвод дождевой воды и снегопадов , что делает его подходящим выбором для регионов с сильными дождями.
Также прочтите : Разница между односторонней и двухсторонней плитой | Что такое плита
№2. Двухскатная крыша:
Это наиболее широко используемая скатная крыша , где число наклонных поверхностей равно двум , то есть имеются две наклонные поверхности в противоположном направлении . Другими словами, это комбинация двух односкатных крыш .
Подъем двухскатной крыши такой же , как и у односкатной крыши , а ее горизонтальный пролет в два раза больше, чем у односкатной крыши.
Конструкция двухскатной крыши аналогична конструкции четырехугольного треугольника . Материал, используемый для этого типа конструкции крыши , представляет собой один набор основных связей, два набора основных стропил, распорки, угловые прогоны, используемые для размещения кровельных покрытий.
Преимущества двухскатной крыши

Этот тип скатной крыши широко используется в настоящее время для жилых зданий . Он обеспечивает очень экономичное решение для кровельной системы, и визуально привлекательные.
Имея уклон в пределах от 45° до 60 °, обеспечивает эффективный водоотвод для домов в районах с обильными дождями и снегопадом .
Проектирование этого типа кровельной системы не требует больших усилий , которые можно выполнить за очень короткое время .
#3. Парная крыша:
Называемый простейшей формой кровельной системы , он похож на двускатную крышу или двускатную крышу , с той лишь разницей, что парная крыша может быть построена с минимальными затратами и может быть возведен очень быстро .
Материалы , использованные для строительства пары закрыть крышу в основном брусом .
Сначала настенные плиты крепятся к обеим несущим стенам (чаще всего это Masonry Pillar), а на центральном гребне закреплена коньковая часть. Один конец основных стропил кладут на коньковый элемент, а другой — на стеновые пластины.
Профнастил (который обычно представляет собой листы A. C, G.I или плитки Mangalore) устанавливается поверх угловых прогонов , которые размещаются поверх основных стропил .
Парная крыша обычно подходит для мест, где максимальный пролет ограничен 3,7 метра .
Преимущества парной крыши
Являясь простейшей формой крыши , ее можно использовать в гаражах и складских помещениях , а также в жилых домах с низким пролетом между колоннами .
Эти крыши очень легкие и простые в сборке .
Имея соответствующий уклон , обеспечивает эффективное решение для дренажа всех типов жилых зданий.
Также прочтите: Проектирование односторонней и двусторонней плиты шаг за шагом
#4. Парная закрытая крыша:
Этот тип крыши очень похож на парную крышу , единственное отличие состоит в том, что в этом типе крыши ноги общих стропил соединены горизонтальной стяжкой .
Анкер, предусмотренный в кровле, проходит от стеновой пластины одной стойки к другой стеновой пластине; другими словами, он покрывает весь горизонтальный пролет волчка.
Анкерная балка предотвращает расхождение рядовых стропил и их выход из стен, так как анкерная балка соединена с опорами рядового стропила.
Горизонтальные связи прибиваются гвоздями к стропилам, а также к плитам стен. Древесина и сталь (профили швеллеров) являются широко используемым материалом для изготовления горизонтальных связей .
Преимущества
Парная закрытая крыша
Наиболее важное преимущество, связанное с этим типом крыши, заключается в том, что она обеспечивает дополнительное треугольное пространство в качестве складских помещений, используемых в качестве чердака , который в большинстве случаев отсутствует в современном дизайне дома .
Этот тип крыши не включает сложные конструкции , которые необходимо изготовить; рисунки просты и могут быть нарисованы за короткое время.
#5. Крыша с балкой воротника:
Крыша с балкой воротника очень аналогична парной закрытой кровле , единственное отличие заключается в том, что в кровле с ригелем , анкерная стяжка обеспечивает d вместо горизонтальной стяжки , которая проходит от одной стеновой плиты до другой.
Затяжка воротниковая – горизонтальный конструктивный элемент между стропилами, который поднимается от подошв стропил почти до середины их.
Завязки воротника не должны фиксироваться более чем на треть или половина подъема кровли , от стены плиты .
Когда чистый пролет крыши увеличивается , или при приложении больших нагрузок стропила проявляют тенденцию к изгибу. Для предотвращения этого предусмотрены хомуты, которые останавливают провисание стропила в условиях чрезмерной нагрузки или в больших пролетах.
Этот тип крыши используется там, где пролет в чистоте находится между 4,4-5 метрами с идеальным пролетом 4,8 метра .
Преимущества
Крыша с ригелем
Конструктивно безопасна для крыш с большими пролетами, а предотвращает провисание элементов .
В этом типе крыши балка первого этажа может быть поднята почти до уровня крыши , используя при этом неиспользуемые пространства крыши.
Читайте также: Требования к хорошему ЦОД | Профилактика сырости: использование DPC | Способы гидроизоляции
#6. Наклонная крыша:
Вальмовая или вальмовая крыша – это двускатная крыша , имеющая наклонный вместо вертикальных концов. Вальмовая крыша является разновидностью двускатной крыши с двумя скатами с каждой стороны, верхний из которых менее крутой, чем нижний.
Преимущества наклонной крыши
Дополнительное пространство. Наклонная крыша создает чердачное пространство, которое домовладельцы могут использовать для хранения или другой деятельности.
Уменьшение скопления снега. Наклонная крыша также может эффективно справляться со снегом.
Улучшенный поток воды. Наклонная крыша позволяет легко и быстро направлять дождь в водосточную систему.
Недостатки наклонной крыши
Хотя и не так много, есть несколько недостатков использования наклонной крыши, которые упоминаются ниже:0010 используются. Таким образом, этот тип крыш можно использовать только там, где существующий грунт достаточно силен, чтобы выдерживать нагрузку.
Несмотря на привлекательный внешний вид, этот тип крыш очень дорог, это делает его непригодным, где превалируют финансовые последствия .
#7. Прогоны крыши:
Прогон — это продольный горизонтальный элемент конструкции крыши . В традиционном деревянном каркасе существует три основных типа прогонов: 9пластина прогона 0009, основной прогон и общий прогон .
Прогоны также входят в конструкцию стальной рамы . Стальные прогоны могут быть окрашены или смазаны для защиты от окружающей среды.
Преимущества кровельных прогонов
Самое приятное и преимущество использования прогонов заключается в том, что вашим кровельным покрытиям можно придать различные формы и конструкции.
При использовании прогонов , полностью зависит от вас, хотите ли вы сделать свой крыша плоская, конусообразная или скатная крыша, тогда используйте прогонную крышу.
Также прочтите: Что такое сырость | Требования к идеальному материалу для гидроизоляции | Материалы, используемые для гидроизоляции
#8.
Королевская стойка:
Королевская стойка представляет собой центральную вертикальную опорную стойку , используемую в архитектуре, конструкции мостов или самолетов . Королевский пост проходит вертикально от перекладины до вершины треугольной фермы.
Центральная стойка соединяет вершину фермы с ее основанием, поддерживает анкерную балку в основании фермы . Развитие конструкции центральной стойки завершает центральную стойку до того, как она достигает вершины фермы крыши .
Вместо этого шкворневая стойка удерживается на месте ригелем, второстепенной балкой, параллельной анкерной балке. В этой структуре центральная стойка называется коронной стойкой.
Ферма шкворня используется для простых ферм крыши и короткопролетных мостов. Это самая простая форма фермы, поскольку она состоит из наименьшего количества элементов фермы. Ферма состоит из двух стропил, одной горизонтальной балки, выполняющей роль балки перекрытия.
Преимущество King Post
King Post Стены возводятся быстро. King Post Стены могут быть дешевле по сравнению с другими подпорными системами, такими как шпунтовые и бетонные свайные стены.
King Post Настенная установка универсальна, и ее можно легко отрегулировать в полевых условиях, чтобы приспособиться к изменениям.
Часто задаваемые вопросы
Наклонная крыша:
Скатная крыша — это крыша , имеющая скат вниз, как правило, в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Шаг» крыша представляет собой ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны. Дополнительные сведения см. в разделе Плоская крыша .
Скатная крыша
Скатная крыша – это крыша , имеющая скат вниз, как правило, в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому. «Угол » крыши представляет собой ее вертикальный подъем, деленный на ее горизонтальный пролет, и является мерой ее крутизны.
Какой уклон лучше всего подходит для крыши?
Обычные наклонные крыши с уклоном между 4/12 и 9/12 наиболее распространены в жилых домах.
Скатная крыша дома
Скатная крыша — это крыша, которая имеет скат вниз, обычно в двух частях под углом от центрального конька, но иногда в одной части, от одного края к другому.
Почему дома имеют скатные крыши?
Крыша такого типа чаще встречается в жилых домах, так как прямо под ней находится чердак. это облегчает отвод воды на скатной крыше по сравнению с более плоской конструкцией. Тем не менее, их также, как правило, сложнее обслуживать из-за их крутых склонов.
Какой уклон крыши лучше всего подходит для дома?
Обычные наклонные крыши с уклоном между 4/12 и 9/12 наиболее распространены в жилых домах. Крыши с уклоном более 9/12 (37 градусов) называются крышами с крутым уклоном.
Стандартный уклон крыши для дома
Чтобы получить типичный уклон крыши для традиционного дома, вы должны начать с 9Шаг 0425 4/12, упомянутый выше , но все, что попадает в диапазон от 4/12 до 9/12, довольно распространено. Если ваш шаг ниже, вы увидите, что он имеет небольшой угол, отсюда и термин «крыша с малым уклоном».
Типы скатных крыш — фирменные экстерьеры
Оставить комментарий / Коммерческая кровля, Страховые возмещения, Металлическая кровля, Жилая кровля, Кровля, Кровельные технологии / se_admin
«Что такое скатная крыша?»
«Каков уклон моей крыши?»
«Какие бывают типы скатных крыш?»
Эти вопросы часто задают домовладельцы, желающие устранить течь в крыше. Уклон крыши является важным фактором, когда вы получаете оценки от местных кровельных компаний, вы должны быть знакомы с уклоном вашей крыши и требованиями, которые могут возникнуть при работе с этим уклоном. Итак, давайте углубимся в наш список форм крыш!
Что такое скатная крыша?
Скатная крыша имеет наклонную поверхность или поверхности, и ее угол обычно превышает 20 градусов. Уклон крыши — это ее вертикальный подъем, деленный на ее горизонтальный пролет, и это мера крутизны крыши. Наиболее распространенный уклон крыши жилых домов составляет от 4/12 до 9/12. «Крыша, по которой можно ходить», обычно определяется как крыша с уклоном 7/12 или ниже.
Существует множество различных типов скатных крыш, в том числе двускатные крыши , четырехскатные крыши , вальмовые крыши , купольные крыши и мансардные крыши.
Если вы строите дом, тип крыши играет ключевую роль в определении общего вида и стиля дома. Если вы находитесь в процессе подачи заявки на страхование крыши, уклон вашей крыши играет роль в цене, которую они утверждают для замены крыши. Это огромный фактор как для площадей, так и для линейных измерений, и, если его неправильно рассчитать, это может стоить вам излишков поставок, дефицита и даже оплаты труда! Теперь, когда у нас есть общее представление, мы углубимся в конкретные примеры типов скатов крыш.
Двускатная крыша
Двускатная крыша — один из самых популярных типов крыш в США. Их легко узнать, так как крыша образует две стороны треугольника, если смотреть сбоку. Они эффективно сбрасывают воду или снег и обеспечивают больше места для чердака или сводчатых потолков. Их изначально простая конструкция позволяет легко строить или перекрывать крышу. Двускатные крыши могут быть проблематичными в районах с сильным ветром и ураганами, если рамы не сконструированы должным образом и не имеют надлежащей поддержки. В зависимости от того, какой вес может безопасно выдержать каркас дома, вы можете заменить кровельный материал двускатной крыши битумной черепицей, кедровой стружкой, металлом, глиной или бетонной черепицей.
Существуют подтипы двускатной кровли, такие как крестообразный фронтон, в котором две секции фронтона соединены под прямым углом.
Шатровая крыша
Шатровая крыша имеет скаты со всех четырех сторон. Обычно стороны имеют одинаковую длину и образуют гребень. Эти крыши, как правило, более устойчивы, чем стандартные двускатные крыши, поскольку они имеют наклон внутрь со всех четырех сторон. Они отлично защищают от воды, снега и выдерживают сильный ветер. Замена вальмовых крыш обычно обходится дороже, чем простая двускатная крыша, учитывая дополнительную сложность. Его конструкция более сложная и часто требует большего количества материала. Надлежащее строительство и обслуживание кровли этого типа помогут предотвратить превращение мелких проблем в серьезные проблемы.
Вальмовая крыша
Вальмовая крыша (также известная как амбарная крыша или голландская крыша) представляет собой двускатную симметричную крышу с двумя скатами с каждой стороны. Нижний склон более крутой, а верхний расположен под небольшим углом. Вальмовые крыши имеют простую конструкцию, что делает замену крыши относительно простой. Поскольку вальмовые крыши имеют только две балки, они требуют меньше материала и помогают снизить затраты на строительство. Вальмовые крыши не идеальны для районов с сильным снегопадом или ветром. Открытая конструкция красива, но может привести к тому, что крыша рухнет под сильным давлением. Гидроизоляция коньков имеет решающее значение, если вы строите новую вальмовую крышу. Мы рекомендуем кровельные материалы, такие как дерево, асфальт или шиферную черепицу, но металлическая кровля также является отличным выбором (и требует меньше обслуживания!).
Мансардная крыша
Мансардная крыша , также известная как бордюрная или французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которая встречается и образует пологую крышу. Нижний скат мансардной крыши значительно круче верхнего. Мансардные крыши отлично подходят для владельцев жилых домов, если они хотят гибкости для будущих дополнений к дому. Низкий скат мансардной крыши не идеален в районах с сильным снегопадом. Важно отметить, что типичная черепица с перекрытием может не подходить для менее наклонной верхней части мансардной крыши. Асфальтовая черепица популярна для более крутых частей мансардных крыш.
Плоская крыша
Но плоская крыша не имеет уклона?! На самом деле у него есть некоторый уклон, чтобы помочь направить воду в обозначенные дренажные зоны на крыше. Плоские крыши обычно используются в промышленных или коммерческих зданиях, но в Шарлотте их часто можно увидеть в жилых домах! Плоские крыши могут обеспечить дополнительное жилое пространство в виде патио на крыше или сада, если вы строите новый дом. Плоские крыши легко построить, но они требуют специальных плоских кровельных материалов и соответствующих методов монтажа для обеспечения гидроизоляции. Низкий уклон делает плоские крыши восприимчивыми к протечкам, и они могут не подходить для районов с сильными дождями или сильным снегом. Для замены плоской кровли вам понадобится специальный кровельный материал, такой как EPDM или TPO.

На рынке представлено множество различных типов скатных крыш. Независимо от того, строите ли вы дом, заменяете ли крышу или только что заметили течь в крыше, крайне важно иметь хорошее представление о конструкции вашей крыши. Если у вас есть какие-либо вопросы о различных типах конструкции крыши, вы можете позвонить специалистам по кровле из Signature Exteriors, и мы сможем подробно обсудить ваш проект кровли.
Руководство
по уклону крыши и кровельным материалам
По
Ли Валлендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 21.03.22
Рассмотрено
Келли Бэкон
Рассмотрено Келли Бэкон
Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Эмили Эстеп
Факт проверен Эмили Эстеп
Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.
Узнайте больше о The Spruce’s Редакционный процесс
Spaces Images/Getty Images
При выборе кровельных материалов может показаться, что у вас бесконечный выбор любого материала на рынке: асфальт, композит, металл, древесная стружка, резина, МСР рулонная кровля. Легко представить, что выбор чисто эстетический или экономический: вы выбираете кровельный материал в зависимости от того, что вам нравится или что вы можете себе позволить.
Это правда только отчасти. Другие факторы определяют, какие кровельные материалы вы можете использовать. Одним из важных факторов является уклон крыши, также известный как уклон крыши. Скат крыши может мгновенно изменить ход разговора. Вы можете отдать предпочтение классической композитной черепице на своей крыше. Но если уклон крыши ниже определенного соотношения, вы можете быть вынуждены установить другой тип кровли — возможно, рулонную кровлю или металлическую кровлю со стоячим фальцем.
Какой уклон крыши
Шаг описывает угол, наклон или наклон вашей крыши.
Обозначения уклона крыши состоят из двух чисел, обозначающих соотношение. Соотношение может быть показано косой чертой деления, разделяющей числа, например, 2/12 или 7/12. Или двоеточие может заменить косую черту, как в 2:12 или 7:12. В любом случае, обозначение обозначает отношение между двумя измерениями крыши — числителем и знаменателем.
Числитель: Числитель или первое число относится к вертикальному (высотному) измерению крыши.
Знаменатель: Знаменатель, или второе число, обозначает горизонтальный (длинный) размер крыши. Чтобы немного упростить задачу, для целей кровли знаменатель всегда равен 12. Хотя базовая математика говорит нам, что 12/12 можно уменьшить до 1/1, это не делается с уклоном крыши. В знаменателе остается 12.
Например: крыша с вертикальным размером в любом месте ее наклона в два фута и горизонтальным размером в четыре фута имеет шаг 2:4. Чтобы приспособиться к кровле, умножьте второе число на три. Первое число тоже нужно умножить на три. Шаг крыши, таким образом, составляет 6:12.
Как рассчитать уклон крыши
Чтобы определить уклон крыши, держите уровень так, чтобы один его конец упирался в крышу. Поднимите другой конец в направлении ската крыши так, чтобы конец опирался на крышу выше, чем тот конец, который вы держите. Поднимайте или опускайте уровень, пока не получите показания уровня. Отмерьте один фут от конца, который касается крыши. Измерьте расстояние от точки в один фут до крыши. Если это четыре дюйма, у вас есть шаг 4/12 и так далее.
Как рассчитать уклон крыши по соотношению
Уклон крыши — это не что иное, как коэффициент, показывающий, насколько высока высота крыши на 12-единичном горизонтальном расстоянии.
Пример: Соотношение 5:12 или 5/12
Когда вы видите соотношение 5:12, это означает, что на каждые 12 футов по горизонтали высота крыши изменяется на 5 футов по вертикали.
Пример: Соотношение 8:12 или 8/12
Когда вы видите соотношение 8:12, это означает, что на каждые 12 футов по горизонтали высота крыши изменяется на восемь футов по вертикали.
Для большинства стилей домов уклон крыши находится в диапазоне от 4/12 (умеренный) до 8/12 (довольно крутой). Примеры экстремальных наклонов варьируются от 1/4:12 (почти плоский) до 12/12 (наклон вниз под идеальным углом 45 градусов).
Уклоны крыши и кровельные материалы
Очень низкие уклоны крыши: от 0,25/12 до 3/12
Скат крыши с более низкими углами, например, от 1/12 до 3/12, встречается в более городских домах в современном стиле, а также в промышленных зданиях и лачугах. Это было модно на дома в стиле модерн, построенные в 19 году.60-х, чтобы иметь небольшой шаг, только едва заметный уклон, чтобы помочь отводить воду. Визуально такая крыша кажется плоской. Этот шаг может быть всего 1/12. Плоские кровельные материалы, наиболее подходящие для этих крыш с пологим уклоном, включают:
Сборная кровля: Иногда называемая битумно-гравийной или BUR, современная форма этого вида кровли состоит из чередующихся слоев битума и армирующих тканей.
Факельная кровля: Это однослойный кровельный материал в виде мембраны, активируемый нагреванием горелкой во время установки.
Резиновая мембрана: EPDM (сокращение от этилен-пропилен-диеновый мономер) представляет собой настоящий каучук, который можно наносить на крышу с помощью клея или механических анкеров.
Металл со стоячим фальцем: Эти кровли изготавливаются из панелей алюминия или стали, соединенных между собой приподнятыми швами. Их можно использовать на крышах с уклоном от 0,25/12. Они также используются на гораздо более крутых крышах.
Низкий уклон крыши: от 2,5/12 до 19/12
Глиняная или цементная плитка можно использовать на самых разных уклонах крыш. При шагах от 2,5/12 до 4/12 кровля требует двойного подстилающего слоя. Уклоны выше 19/12 не рекомендуются, так как черепица на очень крутых крышах может греметь.
Нормальный или умеренный уклон крыши: от 4/12 до 20/12
В эту категорию попадают многие жилые крыши. Кровельные материалы, наиболее часто используемые для этих скатов, включают битумную (композитную) черепицу: традиционная черепица с 3 выступами, изготовленная из битумного композита, является наиболее популярным типом черепицы и является наиболее гибкой с точки зрения адаптации ко многим углам наклона крыши. Эта черепица подходит для шагов от 4/12 до 12/12. Думайте о них как о среднем пути с точки зрения наклона крыши — не слишком плоской, не слишком крутой.
Высокие уклоны крыши: от 5/12 до 12/12
Деревянная и сланцевая черепица используется во многих типах крыш, что и битумная композитная черепица, но может не подходить для крыш у нижнего конца, поскольку они более подвержены протечкам. Черепица из дерева и сланца не сцепляется так плотно, как другие типы черепицы.
Очень высокие уклоны крыши: 18/12
Крыши домов викторианской эпохи часто имели острый угол с крутым уклоном. Подумайте о старом доме с его высокими вершинами, и перед вами предстанет картина с высокой скатной крышей. Это один из редких шагов, где числитель больше знаменателя, с наклоном до 18/12.
Обзор кровельных материалов
Большинство кровельных материалов имеют рекомендуемый диапазон уклона, для которого они наиболее подходят. Правила могут иногда нарушаться, но в целом вы не должны превышать нижний диапазон рекомендаций.
Например, деревянная и сланцевая черепица может подойти для крыш с более крутым уклоном, чем верхняя рекомендация 12/12, но вы не должны устанавливать их ниже нижнего диапазона 4/12.
Застроенный (BUR): от 0,25/12 до 3/12
Факельная кровля: от 0,25/12 до 3/12
Резиновая мембрана: от .25/12 до 3/12
Металлический фальц: от 1/12 до 19/12
Глиняная или цементная плитка: от 2,5/12 до 19/12
Асфальтовая (композитная) черепица: 4 шт. /12 до 20/12
Деревянная и сланцевая черепица: от 5/12 до 12/12
Типы наклонных крыш
Когда владельцы домов пытаются выбрать тип наклонной крыши для своего дома, могут возникнуть некоторые сложности. К счастью, наша команда в American Standard Roofing готова помочь.
Крыши в основном можно разделить на две основные категории:
Плоская крыша
Наклонные крыши
Плоские крыши обычно используются в коммерческих зданиях. Они также сравнительно легче. Однако они не так эстетичны, как различные типы наклонных крыш. Как правило, мы не рекомендуем их для жилой недвижимости. Мы рекомендуем их для коммерческой недвижимости.
Наклонные крыши более распространены в жилых домах. Они многофункциональны. Они не только более эстетичны, но и не позволяют естественным элементам собираться сверху. Поскольку эти крыши имеют наклонную крышу, вся вода, грязь и другие внешние элементы просто соскальзывают. Наши эксперты из American Standard Roofing расскажут о самых популярных типах наклонных крыш.
Уклон (Уклон)
Прежде чем мы начнем говорить о различных типах наклонных крыш, мы поговорим о том, что такое уклон. Уклон является очень важным фактором, когда речь идет о наклонных типах крыш. Он определяет, какая крыша лучше всего подойдет для дома. Проще говоря, шаг — это, по сути, уклон вашей крыши. Уклон крыши будет иметь большое влияние на то, как дом будет выглядеть в конечном итоге. Климатические условия должны быть основным фактором при принятии решения о том, какой уклон должен быть для вашей крыши. Очевидно, что для районов, где за год накапливается больше осадков, плоские крыши не будут хорошей идеей. С другой стороны, более наклонные типы крыш, которые являются более крутыми по своей природе, могут привести к сползанию снега и падению на людей. Вот почему важно иметь правильный шаг. Идеальный наклонный тип крыши имеет уклон, который делает крышу не только функциональной, но и эстетически привлекательной.
РАЗЛИЧНЫЕ ТИПЫ ПОКЛОННЫХ КРЫШ
В этом посте мы поговорим о пяти наиболее распространенных типах наклонных крыш. Это более популярные стили. Домовладельцам нравится ощущение и индивидуальность, которые они привносят в свои дома.
Двускатная крыша
Двускатная крыша на сегодняшний день является наиболее популярным стилем для наклонных крыш. Самый простой способ определить этот тип крыши — вспомнить, как выглядят дома в играх «Монополия». Две прямоугольные панели, обычно одинакового размера, соединяются друг с другом под углом, образуя конек, и получается двускатная крыша. Этот стиль наклонных типов крыш типичен для жилых домов. Домовладельцы могут найти различные материалы для строительства этой крыши. Архитекторы уделяют особое внимание при проектировании таких крыш, чтобы избежать углов 45 градусов. Это соответствует отраслевым нормам и стандартам. Делая так, архитекторы делают внешние стены короче. Это приводит к большему акценту на крыше. Это также придает дому более приятный внешний вид.
Крыша солончака
Крышу солончака смело можно назвать ответвлением двускатной крыши. Этот стиль наклонных типов крыш почти такой же, как двускатная крыша. Отличие заключается в длине кровельных панелей, образующих конек. В этом стиле одна сторона длиннее другой. Это придает дому особую индивидуальность. Эти крыши обычно используются в частных домах. Они являются продуктом архитектуры двадцатого века. Наши эксперты предполагают, что эта крыша также пытается добиться большего уклона крыши. Это дает лучшие результаты с точки зрения архитектурной целостности.
Вальмовая крыша
Другой тип популярных наклонных крыш — вальмовая крыша. Хозяевам это нравится! Он имеет две равные панели крыши с обеих сторон. Однако они не выровнены прямо, как другие типы наклонных крыш. Вальмовые крыши имеют два ската, как вы можете видеть на маленькой картинке выше. По сути, это один и тот же дом, но с разным уклоном крыши. Более широкий угол верхнего ската и более крутой нижний угол ската придают крышам Gambrel особую форму. Наши эксперты отметили, что эта крыша имеет голландское происхождение. Большим плюсом этого типа ската крыши является то, что он увеличивает пространство в верхних частях дома, сохраняя при этом все характеристики скатной крыши.
Мансардная крыша
Мансардную крышу еще называют четырехскатной. Это потому, что у него 4 наклонные стороны. В этом смысле она похожа на крышу Gambrel. Отличие в том, что со всех сторон есть уклон. Из-за формы этих наклонных крыш верхние уровни дома будут видны только на расстоянии, а не вблизи. Наши специалисты отмечают, что происхождение этих крыш имеет французское происхождение. На самом деле буквальное значение Mansard означает «чердачное помещение». Она также более известна в европейских странах, как и ее двоюродная сестра крыша Gambrel.
Пирамидальная крыша
Пирамидальные крыши имеют четырехсторонний скат, как и их родственники, мансардные крыши. Эти крыши имеют форму пирамид. Они идеально подходят для небольших зданий, таких как хижины, склады и т. д. Современная архитектура полна таких типов крыш. Это потому, что они сбалансированы и их легко построить. Эти крыши могут иметь низкий уклон со всех сторон и при этом давать наилучшие результаты для крыши. Наши эксперты предполагают, что такие крыши также делают здания энергоэффективными.
Типы наклонных крыш: Обзор
Наклонные крыши лучше всего подходят для жилых домов и домов. Они эффективны, эстетичны и функциональны. Такие факторы, как погода, стоимость, окрестности, также должны определять тип крыши, которую вы должны получить.
Если вам все еще нужна помощь в принятии решения, позвоните нам. Мы работаем в Мичигане с более чем 36-летним опытом. Мы с радостью поможем вам определиться!
Что такое скатная крыша? Части и типы скатной крыши
Saumik Mallik
Скатная крыша представляет собой крышу, имеющую наклонную поверхность или поверхности с углом обычно более 20 градусов. Это двухскатная двухплоскостная крыша с коньком в самой высокой точке. Если быть более точным — для скатной крыши требуется уклон более 10 градусов или крыша с двумя скатами, которые сходятся на центральном коньке.
Скатные крыши имеют более классический вид. Они остаются наиболее распространенным и эффективным решением в сырую и холодную погоду для обеспечения максимальной защиты.
Основные части скатных крыш.
Eaves
Gable
Мигает
Hip
Ridge
Purlines
FASCIA
RAFTER
BATTENS
RAFTER
ОПИСАНИЕ
LIST
.
Карниз
В кровле нижняя часть наклонной кровли, выступающая за наружную поверхность стены. Основная функция карниза – чтобы дождевая вода лилась с крыши прямо на наружную стену. Я также даю защиту от солнечного света. Иногда карнизы богато украшены для увеличения архитектурной красоты.
Фронтон
Треугольная верхняя часть стены в конце коньковой крыши.
Накладка
Полоска из непроницаемого материала, обычно из металла, используемая для предотвращения проникновения воды в стык между кровельным покрытием и другой частью конструкции.
Накладки предназначены для предотвращения попадания влаги на стену и крышу через стыки в наличниках, стене парапета и других проходах через плоскость крыши.
Вальма
Внешний угол (более 180 градусов), образованный наклонным коньком между двумя пересекающимися скатами крыши.
Конек
Горизонтальное пересечение на вершине двух возвышающихся поверхностей крыши, наклоненных в противоположных направлениях.
Прогоны
Это горизонтальные элементы, укладываемые на главные стропила вплотную от стены к стене для поддержки обычных стропил крыши при больших пролетах. Прогоны изготавливаются из дерева или стали.
Верхние поверхности прогонов должны быть однородными и плоскими. Они должны быть окрашены перед креплением сверху.
Лицевая панель
Это деревянная доска, прикрепленная к ногам обычных стропил на карнизе. На него опираются концы самого нижнего материала кровельного покрытия.
Стропила
Стропила являются конструктивным элементом скатной крыши. Обычно он начинается от опоры крыши (колонны или стены) до конька или ребра. Несколько стропил используются рядом с одинаковым шагом для поддержки прогона. В типовом домостроении используются деревянные стропила. Для больших промышленных или коммерческих навесов используются стальные стропила.
Рейки
Это тонкие деревянные планки, которые закрепляются на обычных стропилах или на верхней части потолочных досок для поддержки кровельных материалов, таких как черепица, листы и т. д. Рейки также могут быть изготовлены из металла или пластика.
Последствия – тип качали на крыше
Монота Roof
Пара крыша
Закрытая пара крыша
Крыша воротника
Purllin Roof
ROYD ROID ROAD READE ROAD ROAD ROALED ROATDED.
Односкатная крыша
Наклоны от одной стороны или части здания к другой обычно используются для формирования пристроек.
Состоит из ряда стропил, прикрепленных к пластинам в верхней части стены, и стропильных ног, прибитых к стеновой пластине, которая равномерно распределяет нагрузку по несущей стене.
Балки устанавливаются для создания ровных потолков и могут быть подняты для увеличения высоты.
Балки обычно поддерживаются подкосами, что предотвращает провисание стропил.
Парная крыша
Простейшая форма скатной крыши, парная крыша состоит из двух отрезков стропил, опирающихся друг на друга и связанных в верхней части.
Очень ограниченный пролет около 3,5 м.
Недостатком этой крыши является то, что ее вес создает естественный прогиб в опорных стенах, выталкивая их наружу вверху. Стены можно укрепить, но это потребует дополнительной кирпичной кладки и ненужных расходов.
Закрытая парная крыша
Добавлены потолочные балки, брусья, проходящие горизонтально между стропильными ногами, что делает конструкцию намного более надежной. Балка действует как стяжка, которая предотвращает отклонение стены наружу и увеличивает потенциальный пролет крыши примерно до 5 м.
Балки крепятся к стропильным ногам, а не к стеновой плите, чтобы свести на нет любой потенциальный прогиб. Поэтому очень важно надежное соединение между стропилами и потолочной балкой.
Преимущество этой формы крыши заключается в том, что благодаря использованию распорок большую часть пространства на крыше можно использовать для хранения вещей, а при необходимости это пространство можно использовать для жилых помещений.
Манжетная крыша
Высота потолочных балок увеличена, так что крыша позволяет построить любые верхние помещения в подкровельном пространстве, поэтому высота наружных стен немного уменьшена.
Недостатком этого метода является то, что поднятие потолочной балки снижает ее сдерживающую силу, увеличивая неустойчивость несущих стен и уменьшая пролет примерно до 4 м.
Для сохранения устойчивости высота потолочной балки может быть поднята максимум на 1/3 высоты крыши.
Крыша из прогонов
За счет установки прогонов можно увеличить пролеты крыши без ущерба для устойчивости стены, увеличения размера стропил или дополнительных затрат. Прогоны позволяют стропилам получить дополнительную поддержку и стать легче и тоньше, что позволяет увеличить пролет до 8 м.
Преимущество этой формы крыши заключалось в том, что с помощью распорок большую часть пространства на крыше можно было использовать для хранения вещей и, в конечном счете, это пространство можно было использовать для жилых помещений
Стропильная ферма
Крыльчатая или W-образная ферма является наиболее распространенной формой стропильной фермы в современном домостроении. Он состоит из стропила, состоящего из W-образных элементов растяжения и сжатия. Это ферменное стропило может иметь пролеты до 12 м и может быть спроектировано с учетом различных углов наклона.
Самым значительным преимуществом является возможность сборки стропильной фермы за пределами площадки, что ускоряет весь процесс строительства.
Добавление диагональных связей от карниза к коньку на нижней стороне стропил связывает всю конструкцию в единое целое, а не в ряд отдельных ферм, обеспечивая защиту от возможного обрушения под действием ветра.
Единственным реальным недостатком стропильной фермы является то, что она требует тщательного проектирования, когда на крыше происходит изменение направления.

РЕФЕРЕНЦИИ:
Типы скатных крыш
Основные компоненты скатной крыши
Типы материалов для скатных крыш
почти каждая скатная крыша. Уклон крыши обычно выражается как величина подъема (увеличение по вертикали в дюймах) на каждый фут горизонтального расстояния. Например, если крыша поднимается на 6 дюймов при горизонтальном перемещении на 12 дюймов, это обозначается как шаг 6:12, что означает, что она поднимается на 6 дюймов на каждые 12 дюймов горизонтального измерения.
Типичный уклон кровли составляет 4:12 или 5:12, поскольку они хорошо дренируют, экономичны в использовании материалов и безопаснее ходить. В старых домах уклоны, как правило, более крутые, часто превышающие 9:12. Скатные крыши идеально подходят для кровли многоквартирных домов в Фениксе, а также для любой кровли ТСЖ в Фениксе.
Черепица, черепица, шифер и металл — все это отличные варианты для скатных крыш. Черепица, как правило, является наиболее экономичной в установке, за ней следуют плитка, тряска, шифер и, наконец, металл.
Significant factors to consider in roof material selection:
Weight
Durability
Initial cost
Extended cost
Aesthetics
Energy efficiency
Weight
Why is weight an issue? Что ж, различные типы кровельных материалов весят больше или меньше, а фермы и кровельные листы должны быть рассчитаны на то, чтобы удерживать, по крайней мере, количество кровельного материала, установленного на крыше. Металлы, как правило, самые легкие, за ними следуют черепица, затем щебень, шифер и черепица. Металлическая кровля может весить всего один фунт на квадратный фут, а черепица может весить до 12 фунтов на квадратный фут. Это оказывает значительное влияние на затраты на монтаж кровли, поскольку конструкция крыши будет стоить дороже, если она рассчитана на больший вес. Кстати, при ремонте это важный вопрос. Во многих старых домах есть фермы, предназначенные для удержания веса черепицы. Если необходимо установить кровельную черепицу, может потребоваться обширная реконструкция, чтобы выдержать вес плитки. Кроме того, плитка, отлитая из песка (сделанная вручную и высушенная на солнце), во влажном состоянии действует как губка, сначала впитывая влагу, а затем высвобождая ее за пределы впитывающей способности. Деревянные коктейли также удерживают воду. Удержание воды увеличивает вес кровельной системы. Если ваша крыша нуждается в ремонте или других услугах, мы с гордостью предлагаем восстановление крыши в Фениксе и прилегающих районах по всей Аризоне.
Долговечность
Как долго вы хотите, чтобы ваша кровельная система прослужила? Черепица может прослужить от 10 до 40 лет в жару Феникса, в то время как тряска высыхает и может стать пожароопасной в течение нескольких лет после установки. Сланец очень прочен, но может треснуть, если по нему ходить. Бетонная плитка без проблем прослужит десятилетиями, требуя лишь замены подложки с течением времени. Металлические крыши также очень долговечны.
Начальная стоимость
Выбор материала повлияет на стоимость вашей крыши. Черепица, как правило, является наиболее экономичным вариантом, за ней следуют черепица, шифер, шифер и металлические крыши. Все отличные продукты. Однако есть компромиссы. Факторами являются вес, простота установки, теплопередача и внешний вид. Ваша первоначальная стоимость является важным фактором, но она не должна быть решающим фактором при выборе кровельного материала.
Дополнительные расходы
Обслуживание крыши может быть проблемой для любой системы крыши. Идеальная кровельная система практически не требует обслуживания. Правильно установленная система на скатной крыше потребует минимального обслуживания в течение всего срока службы, поскольку в районе Феникса нам не приходится бороться ни со снегом, ни со льдом. Однако солнце влияет на срок службы кровельной системы. Древесная стружка высыхает и становится хрупкой, черепица высыхает и скручивается, а плитка и металлическая подложка могут крошиться. Критической проблемой является промежуток времени от установки до повторной кровли или капитального обслуживания.
Эстетика
Скатная крыша является важным компонентом внешнего вида строения. Люди хотят, чтобы их дом или коммерческая недвижимость выглядели привлекательно. Тип и цвет материала играют важную роль во внешнем виде дома. В зависимости от производителя, гарантии, цвета и способа укладки существуют ценовые категории внутри каждого типа материала.
Энергоэффективность
Представьте, что делает черная черепица в жаркий день. Он передает тепло на ваш чердак, что приводит к тому, что ваш кондиционер работает сверхурочно, чтобы компенсировать это. И наоборот, через деревянную тряску передается мало тепла. Даже черепичная крыша может быть энергоэффективной, если она установлена по системе с двойными рейками.
