Конструкции крыш и виды стропильных систем

Устройство крыши жилого дома может быть самым различным. От самых простых и недорогих односкатных крыш и до многощипцовых крыш, выстроенных по индивидуальному дизайнерскому проекту, крыш изысканного вкуса и неповторимого внешнего вида.



Какие бывают конструкции крыш

В зависимости от количества скатов, углов наклона, назначения чердачного помещения и других факторов конструкции крыш бывают нескольких видов:

1. Односкатная крыша

Односкатную крышу при строительстве жилых домов применяют редко – исключительно из соображений экономии, так как  на строительство такой крыши идет наименьшее количество стройматериалов. Однако по внешнему виду она непривлекательна.



Если Вы все же решили остановиться на односкатной крыше, ее скат лучше обратить к наветренной стороне, чтобы защита от осадков была более эффективной.



2. Двухскатная крыша

Наиболее простой по конструкции стропильной системы является двухскатная крыша.



Здесь все односторонние стропильные ноги и формируют, собственно скат – наклонную плоскость. Такие плоскости с разных сторон дома могут быть равнозначными, когда коньковый прогон проходит по центральной оси дома.



Если же конек смещен относительно центра, плоскости получатся разного размера и с разными (или одинаковыми) углами скатов.



При этом с двух сторон такой крыши образуются фронтоны – вертикальные плоскости между основными стропилами.



Я могу произвести расчет и монтаж стропильной системы двухскатной крыши любой конфигурации, с тем, чтобы она придавала Вашему дому нарядный, привлекательный вид. Даже в такой, казалось бы простой конструкции возможны варианты различного дизайна.



Забегая вперед скажу, что стропильные фермы в данном случае могут быть как наслонные, так и висячие – все зависит от размеров и конструкции домостроения.



3. Вальмовая крыша

Вальмовые (или четырехскатные) крыши  – очень распространенный вариант конструкции крыши. Она представляет собой сочетание двух скатов в форме трапеции и двух – треугольных (которые и называют вальмами).



Трапециевидные скаты, как правило, монтируют на более длинных стенах  дома, а вальмы – на более коротких. Стропильная система вальмовой крыши существенно отличается от двухскатной: в ней есть диагональные стропила, которые и являются основой всей конструкции. Кроме того, для формирования трапециевидных скатов устанавливаются основные и промежуточные наслонные (или висячие) стропила, а также монтируются угловые стропила (или нарожники), формирующие вальмовые скаты.



Многие из моих заказчиков предпочитают полувальмовые (или датские) крыши. И действительно – такой тип крыши смотрится очень симпатично с любым кровельным материалом.



Отличие такой крыши от вальмовой заключается в том, что вальмы монтируют не на всю высоту крыши, как бы усекая вершину треугольника. Оставшееся пространство до конька образует небольшой фронтон, где я обычно делаю небольшие окошки, чтобы чердачное помещение было освещено. Кроме того они (окошки) придают крыше еще более нарядный вид.

Монтаж стропильной системы вальмовой крыши – процесс трудоемкий и технически более сложный, чем в случае двускатной кровли. Нагрузка на диагональные стропила очень большая, поэтому я укрепляю их с применением шпренгелей, а плоскости трапециевидных скатов – продольными прогонами, которые могут опираться на стойки или укрепляться подкосами.





Обратите внимание

Обращаю ваше внимание, что стропильная система вальмовой крыши – удовольствие не из дешевых, но и результат превосходит всякие ожидания.



Еще одна разновидность вальмовых крыш – шатровые – применяются, когда стены одинаковые по размерам или имеют форму окружности или равностороннего многоугольника. Все плоскости такой крыши представляют собой соединенные вершинами в одной точке. Устройство стропильной системы крыши в данном случае  будет ограничено только диагональными стропилами и нарожниками.



4. Ломанная кровля (мансарда)

Чтобы получить дополнительное жилое пространство в доме, вместо чердака часто устраивают мансарду.



Крыши мансардного типа часто еще называют ломаными двухскатными крышами, так как плоскости скатов «переломлены» вдоль горизонтальной линии так, что угол уклона ската по линии перелома изменяется. Фронтоны образованные основными стропилами обычно оборудуют окнами, а если предусмотрен балкон – то и дверями.

Монтируется стропильная система ломаной крыши не так, как в предыдущих вариантах. Она  часто имеет в своем составе два вида стропил: наслонные (формирующие более крутой скат) и висячие (составляющие верхнюю, более пологую часть крыши).



При строительстве деревянных домом я рекомендую использовать вариант связки мауэрлата с балками перекрытия в прочную основу для мансардной крыши. В случае же кирпичных (шлакоблочных и т.д.) стен, мауэрлат может крепиться только к стенам; балки перекрытия, в этом случае, служат лишь опорой для стоек, ограждающих жилое пространство от остальной части чердака.



5. Многощипцовые крыши

Еще более сложные по устройству – многощипцовые крыши – но они и наиболее разнообразны: большое количество ребер и ендов, асимметричность скатов, различные углы наклонно и другие особенности таких крыш делают их поистине произведением дизайнерского (архитектурного) искусства (см. фото).



Стропильные системы таких крыш необычайно сложны по устройству, на их монтаж уходит большое количество материала – так что стоимость монтажа стропильной системы таких нестандартных крыш достаточно высока и позволить их себе может далеко не каждый владелец. Зато в результате дом с такой крыше будет иметь неповторимый вид и собственное лицо.



Я могу спроектировать и построить крышу любой сложности. Для обсуждения дизайна и всех деталей строительства многощипцовой крыши повышенной сложности я выезжаю на объект лично.



Итак, как Вы видите, конструкции стропильных систем напрямую связаны и зависят от конструкции крыши.



Мои работы

Монтаж гибкой черепицы в Видном

Монтаж водостока в Москве

Кровля с нуля в деревне Обухово

Реконструкция фасада и кровли



Виды стропильных систем

Всего в практике строительства скатных крыш применяют два вида стропильных систем:

• наслонная – стропильная система, в которой стропильные ноги опираются на стены дома, а средняя часть стропильной фермы (пары) – на стойку, установленную на промежуточную опору в виде стены или отдельной опоры внутри помещения. Если ширина дома не превышает 6,5 метров, можно обойтись и без серединной стойки.
• висячая – стропильная система, опирающаяся только на стены здания. Позволяет перекрыть достаточно большие пролеты. Стропила в такой системе, чтобы уменьшить их распирающее воздействие на стены, стягивают затяжкой, которая, как правило, является одновременно балкой перекрытия. При значительных расстояниях между стенами середину затяжки подвешивают к коньковому прогону бабкой, чтобы избежать недопустимо сильного прогиба.



Расход строительных материалов, объем работ и, соответственно, стоимость строительства висячих стропильных систем будет значительно выше, чем в случае с наслонными.

В некоторых случаях, если конструкция здания позволяет, чтобы уменьшить стоимость стропильной системы, я могу использовать как висячие, так и наслонные стропила. Такая комбинированная система при расчете кровли двухскатной крыши чаще всего применяется, если в доме предусмотрены отдельные опоры посреди помещений.



Если вы намерены построить красивый дом, но желаете максимально снизить на него расходы – обращайтесь, я помогу выбрать вам самый надежный из всех бюджетных вариантов конструкций крыш и стропильных систем, который удовлетворяет вашим эстетическим запросам. Мои строители заинтересованы предложить вам самый удобный вариант!



+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн



мой опыт – ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю –  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!



Дополнительные материалы по теме



Контробрешетка крыши

Подробнее

Утепление и отделка мансардных окон

Подробнее

Ремонт кровли зимой

Подробнее



Добавить комментарий

Конструкция крыши дома — какие бывают конструкции стропильной системы крыш?

Дата последнего изменения:

19 апреля 2017

Время на чтение:

13 минут

750

Возведение крыши – завершающее действие по строительству дома и один из главных элементов его экстерьера. Помимо возложенных эстетических качеств, конструкция крыши дома должна отвечать всем эксплуатационным требованиям.

Прежде чем перейти к описанию основных типов стропильных систем, представим основные правила, в соответствии с которыми следует выбирать тип крыши:

• Заранее определитесь, будет ли использоваться пространство под кровлей. Для оборудования жилых комнат наиболее предпочтительны двускатная и мансардная крыша;
• Вид стропильной системы определяется наличием внутренних несущих перегородок или стен;
• До выбора того или иного вида крыши желательно определиться с кровельным материалом. При минимальном угле от 3 до 6° рекомендуется использовать рубероид или ондулин, мягкая черепица укладывается при уклоне от 11°. Если угол крыши не менее 20° могут быть применены профнастил и асбестоцементный шифер; металлочерепица и классическая керамическая черепица требуют наклона кровли не менее 25°;
• Выбирать крышу необходимо с учетом погодных условий своей местности;
• Перед возведением полезно определить преобладающие ветра и соответственным образом располагать стропильную систему;
• Перед началом строительства просчитать все затраты на возведение каждого типа кровли.

В этой статье

• Типы крыш и стропильных систем
• Наслонная стропильная система
• Висячая стропильная система
• Требования для стропильной системы
• Односкатная конструкция
• Двускатная система
• Ломаная или мансардная система
• Вальмовая и полувальмовая крыша
• Шатровая крыша
• Многощипцовая или многоскатная крыша

Типы крыш и стропильных систем

Основное различие, положенное в основу данной типологии, заключается в количестве скатов и их соединении между собой. Каждая конструкция подразумевает особенную каркасную систему, поэтому рассмотрение типов конструкции целесообразно вести с учетом особенностей стропильной системы для каждой из них.

При всем разнообразии видов крыш в их основе лежит один из двух типов стропильных систем.

Наслонная стропильная система

Применение данной системы возможно при наличии опор для стропил внутри самого здания. Это могут быть несущие стены или перегородки. Опорой стропил данной системы служит коньковая доска, к которой они крепятся.

Различают два типа данной системы – распорную и безраспорную.
Безраспорный вид позволяет избежать распирающего давления на стены дома. Это достигается за счет:

• Жесткого упора стропильной ноги в мауэрлат с подшивкой брусом и фиксированием врубкой. Крепление стропила в верхней части производится скользящим способом на коньковый прогон;
• Подвижным способом крепится, наоборот, низ стропила. Верх закрепляется гвоздями или болтами после укладки на конек;
• Наслонные стропила жестко крепятся к коньковому прогону при помощи шпилек или гвоздей.

При распорной системе создается такая конструкция, при которой распирающее давление передается и стенам дома. В отличие от безраспорной системы, в данном случае производится жесткое крепление стропил, что придает всей системе внутреннее напряжение.

Висячая стропильная система

При необходимости перекрытия пролетов длиной более 7 м используется висячая система, опорой для которой предполагаются только стены дома. Для прочной фиксации стропильных ног используются затяжки, которые скрепляют, как правило, низ стропильных пар. Зачастую, при необходимости создания под крышей помещения, возникает необходимость более высокого расположения затяжек, в этом случае применяются следующие приемы укрепления системы:

• Более крепкое монтирование стропильных ног с мауэрлатом благодаря запилу и фиксацией гвоздями, или с использованием металлических уголков;
• Пятки стропил вырубленными краями упираются в затяжки, которые прикреплены к мауэрлату. Верх стропил, в этом случае, крепится деревянными накладками;
• Затяжками могут выступать балки перекрытия, концы которых должны быть вынесены за пределы стен на расстояние более чем 55 см;
• В бревенчатых домах крепление стропил осуществляется на верхний венец методом шип-гнездо. Возможно применение разнообразных металлических креплений, типа ползунки, которые позволят конструкции двигаться и снизят напряжение на стены.

[wpsm_box type=»info» float=»none» text_align=»left»] Если несущие стены расположены на расстоянии более 10-11 м, то всю систему необходимо дополнительно укреплять стойками. [/wpsm_box]

Требования для стропильной системы

Независимо от выбора той или иной стропильной системы, есть ряд требований, выполнение которых является залогом долгой службы крыши:

1. Жесткость креплений. В основе стропильной системы лежат стропильные фермы, представляющие по форме треугольники. Они должны быть крепко зафиксированы, так как любая подвижность в их конструкции чревата разрушением всей крыши;
2. Вес конструкции. Стропильная система не должна много весить. При большом весе кровли целесообразно делать несущую основу из металла;
3. Обработка дерева антисептиков и противопожарными средствами – обязательное условие безопасности кровли;
4. Стропильная система изготавливается из высококачественной древесины 1-3 сорта с минимальным количеством сучков и трещин и влажностью не более 20%.

Односкатная конструкция

Этот тип крыши предполагает наличие одного ската под углом. Это одна из самых простых по монтажу конструкций. Ее плюсом является значительная экономия строительных материалов. К недостаткам данного типа относится малое пространство под кровлей без возможности утепления. Поэтому односкатные конструкции возводятся, как правило, над летними пристройками, верандами или хозяйственными постройками и только в редких случаях над жилыми помещениями.

Возведение подобной крыши предполагает, что строение изначально имеет две разноуровневые противоположные стены, на которые укладываются стропила. Если расстояние между стенами превышает 5-6 метров, то необходима установка дополнительных подпорных стоек и подстропильных ног. Использование дополнительных опор в виде деревянных брусов или бревен возможно и в случае, когда опорные стены имеют одну высоту.

Двускатная система

Двускатный тип кровли является наиболее популярным в частном строительстве. Сочетание удобства в эксплуатации, возможности обустройства под крышей жилой комнаты, надежности и простоты в возведении обеспечили этой системе широкое распространение.

В зависимости от требований к пространству под крышей выбирается наслонная или висячая стропильная система, а сама кровля утепляется или остается холодной. Конструкция двускатной крыши — это треугольник с равными или разными сторонами. Во втором случае скаты монтируются под разными углами и удобство заключается в том, что более крутой скат, обращенный в подветренную сторону, не будет накапливать снег.

При оборудовании под двускатной крышей жилой комнаты, стропильная схема укрепляется малым числом подпорок. Для этого используются затяжки в верхней области системы, применяемые затем как основа для потолка комнаты, и подпорки в нижней. Вторые становятся основой для обрешетки под обшивку стен. При создании под крышей жилого помещения ее скаты скрепляются друг с другом, как правило, под углом около 90°.

Ломаная или мансардная система

Данный тип кровли обеспечивает максимально просторное жилое помещение за счет излома обоих скатов крыши и формирования двух его плоскостей – боковой и верхней. При этом верхние части выполняются функцию крыши, а боковые дополнительно становятся стенами для мансардного помещения.

Каждая стропильная ферма в данном случае формируется из 4 наслонных стропил, два участвуют в формировании верхней части, два – нижней.

Угол наклона обоих плоскостей ската может быть выбран индивидуально, классическим считается соединение на коньке под углом 120° и нижнего и верхнего этажей под 125-130°.

Вальмовая и полувальмовая крыша

Особенность вальмовой кровли заключается в наличии 4 скатов, двух треугольной формы, двух — трапециевидной. Конструкция кровли полувальмовой крыши отличается лишь тем, что в ней линии торцевых концов не достигают карниза.

[wpsm_box type=»info» float=»none» text_align=»left»] Полувальмовые крыши рекомендованы для регионов с высокой ветровой нагрузкой, треугольные скаты обращаются к наветренной стороне.[/wpsm_box]

Тип стропил для этих видов конструкций практически идентичны. Стропильные ноги опираются как на длинные, так и на короткие стены строения, используются диагональные стропила. Они служат для соединения верха стропильных ферм с углами и являются опорой для стропил, формирующих вальму – треугольный стык кровли.

Отметим, что подобный тип кровли не рассчитан на использование пространства под ним, так как четыре ската сильно ограничивают пространство под собой. Поэтому угол скатов этой крыши может быть 10-12°, а при желании создания небольшого чердака или комнаты не менее 25°.

Выбирая кровельный материал для вальмовых конструкций, рекомендуем остановить свой выбор на мягкой черепице. Применение профнастила или металлочерепицы чревато большим перерасходом материала из-за сложного раскроя и множества отходов.

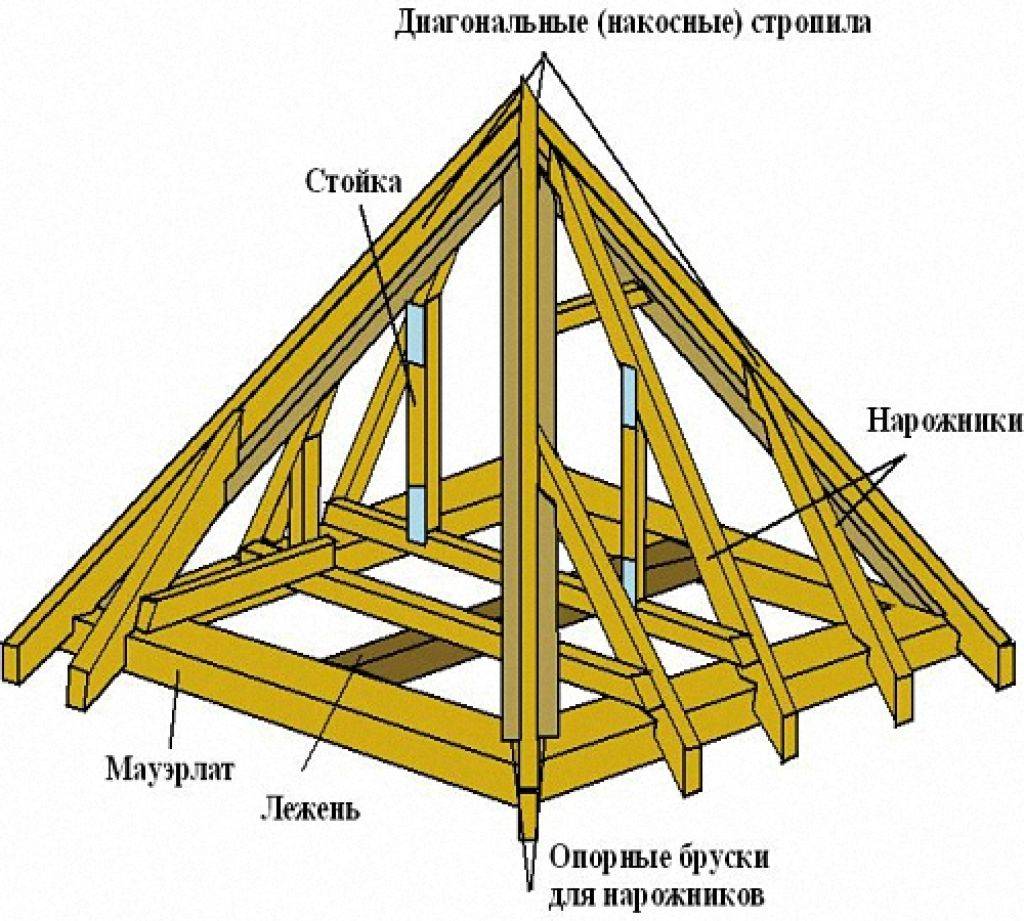

Шатровая крыша

Конструкция крыши по типу шатра предназначена для дома с одинаковыми по высоте стенами. Все четыре (а при необходимости и более) ската представляют равнобедренные треугольники и сходятся в единой вершине, создавая своеобразную пирамиду.

[wpsm_box type=»info» float=»none» text_align=»left»] Шатровые конструкции обладают высокой устойчивостью и идеальны для возведения в ветреных регионах.[/wpsm_box]

Ребра жесткости по границам треугольных скатов сформированы диагональными стропилами. Они также служат основой для остальных стропил системы. Выбор в пользу наслонной или висячей системы вновь связан с наличием опоры в центре здания. Конструкция четырехскатной крыши имеет достаточно сложностей в возведении и при своем монтаже требует использования затяжек и укрепления стойками.

Для покрытия шатровой крыши идеально, с точки зрения удобства, эстетики и экономичности подойдет мягкая черепица.

Многощипцовая или многоскатная крыша

Многоскатная крыша является наиболее сложной из всех представленных, ее конструкция подразумевает использование элементов всех названных типов: двускатной, вальмовой и т. д. Этот тип подходит для домов сложной внутренней и внешней планировки типа букв Т, Г и т.д.

Для простоты работы с данной системы, ее разбивают на простые элементы (треугольник, трапеция, прямоугольник) и выбирают стропильную систему в соответствии с этим выбором.

При наличии большого количества пристроек к центральному зданию, все коньковые прогоны этих пристроек, как правило, соединяются с основными ребрами центральной стропильной системы.

Выбор конструкции крыши дома – основополагающее решение, лежащее в основе прочности, долговечности и внешнего вида кровли. Принятие решения по этому вопросу должен основываться на конкретных знаниях, точных расчетах и ряде основополагающих моментов.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Типы конструкций крыш и новейшие кровельные материалы

Конструкции крыш оказывают существенное влияние и повышают стоимость дома. Он обеспечивает защиту от непогоды и играет важную роль в том, чтобы сделать дом более прочным, энергоэффективным и комфортным. Сегодня дома с уникальным дизайном крыши становятся популярными, поскольку они ориентированы как на эстетику, так и на экологичность. После блокировки люди предпочитают больше открытого пространства, поскольку плоские крыши, двускатные крыши, террасы и балконы встроены в линии крыш, чтобы обеспечить некоторое открытое пространство для отдыха. При выборе дизайна кровли для жилых помещений необходимо учитывать множество факторов, таких как тематика дома, климатические условия местности, методы строительства, преимущества, использование и используемые материалы.

Типы дизайна крыши-

Вот несколько популярных идей дизайна кровли, которые помогут вам выбрать идеальный вариант для вашего дома.

Конструкция наклонной крыши дома – Один из популярных стилей крыш жилых домов – это наклонная крыша. Наклонные крыши прочны и эффективны против неблагоприятных погодных условий, сильного дождя и снегопада. Еще одним важным преимуществом наклонной крыши является то, что ее можно превратить в дополнительное жилое или складское помещение.

Конструкция с наклонной крышей дома

Конструкция крыши дома-бабочки – Этот стиль имеет V-образную форму, напоминающую крылья бабочки. Он характеризуется инверсией стандартной крыши, когда две панели с наклоном внутрь сходятся в общей ендове. Крыша-бабочка — это привлекательный и современный вид зданий, который позволяет легко размещать солнечные батареи.

Дизайн крыши дома-бабочки

Двускатная крыша дома- Двускатная крыша, пожалуй, самый распространенный тип в Индии. Двускатные крыши представляют собой длинные треугольные призмы с тремя основными компонентами, которые обеспечивают вентиляцию, отводят воду, недороги в строительстве и обеспечивают больше пространства над головой на чердаках.

Конструкция двускатной крыши

Шатровая крыша- Шатровая крыша состоит из четырех крыш с одинаковым наклоном, которые сходятся на общем коньке наверху. Более того, вальмовые крыши очень устойчивы, что делает их идеальным выбором для районов с сильным ветром, но при строительстве требуется использование большего количества строительных материалов.

Дизайн вальмовой крыши

Плоские крыши – Плоские крыши являются экономичным вариантом для домов, поскольку их легко монтировать и использовать меньше материалов. Кроме того, плоские крыши предлагают столь необходимое пространство в городских домах и могут быть легко превращены в зеленые крыши и крыши с солнечными панелями.

Конструкция с плоской крышей

Конструкция с изогнутой крышей – Дизайн изогнутой крыши моден и придает изысканный вид любому зданию. Этот стиль крыши обеспечивает хорошую устойчивость к дождю и сильному ветру и сохраняет в доме более прохладную атмосферу по сравнению с плоской крышей.

Конструкция изогнутой крыши

Типы кровельных материалов –

Битумная черепица – Битумная черепица является одним из самых популярных кровельных материалов благодаря своей долговечности, доступности и простоте установки. Недостатком битумной черепицы является то, что она не служит так же долго, как кровельные материалы, и не обеспечивает такую ​​​​же изоляцию, как другие.

Битумная черепица

Металлическая кровля- В последние годы металлические крыши снова стали популярными благодаря своему гладкому, легкому и экологичному дизайну. Металлические крыши долговечны, полностью пригодны для вторичной переработки и служат намного дольше, чем любой другой кровельный материал. Существует два типа металлической кровли: металлическая черепица или металлические панели. Кроме того, он изготавливается из различных материалов, включая алюминий, медь, нержавеющую сталь и цинк.

Металлическая кровля

Шифер — Сланец — один из самых прочных материалов для кровельного строительства, представлен в насыщенных оттенках черного, зеленого, серого и бордового цветов. Шифер — это прочная, огнеупорная и устойчивая кровля, которую можно перерабатывать. Но это дорого, требует дополнительного обрамления и профессиональной установки.

Шиферная крыша

Глиняная и бетонная черепица- Глиняная и бетонная черепица прекрасно смотрится на бордюре и придает крыше текстуру и элегантность. Оба чрезвычайно прочные, но и очень тяжелые. Тем не менее, бетонная плитка более универсальна и намного дешевле, чем варианты из глины.

Глиняная и бетонная плитка

Деревянная черепица и щебень – Деревянные крыши имеют красивый деревенский вид, но довольно дороги и имеют ограничения. Их часто создают из красного дерева, кедра или сосны. Кроме того, существует разница между деревянной черепицей и черепицей, поскольку квадраты изготавливаются вручную и имеют более грубую текстуру, чем черепица, которая вырезается на машине.

Древесная черепица

Солнечная черепица – Солнечная черепица – это новейший кровельный материал, который производит возобновляемую энергию и требует меньше обслуживания. Солнечная черепица и панели чрезвычайно полезны для окружающей среды, но это решение для возобновляемых источников энергии является дорогостоящим вложением.

Солнечная черепица

Мембранная кровля – Мембранная кровля используется в домах с плоскими или пологими крышами. Обычно он изготавливается из EPDM, синтетического кровельного материала, который является надежным, доступным, легким, простым в установке и обслуживании.

Мембранная кровля

В конце концов, выбор конструкции и материала кровли, подходящих для вашего дома, зависит от ваших личных предпочтений и бюджета. Для установки кровли всегда полезно получить ценовые предложения от лицензированных специалистов по ремонту и установке кровли. Например, металлическая крыша стоит больше за квадратный фут, чем асфальтовая, но она обладает низкой тепловой массой и может снизить ваши затраты на охлаждение, отражая часть солнечных лучей. Кроме того, срок службы металлической кровли на пятьдесят лет больше, чем у асфальтовой.



  Автор Автор: Ар. Джахнави Малхотра



Инструкции по строительству | Традиционные срезные крыши

В хорошей традиционной конструкции срезных крыш требуется полная триангуляция крыши, стропила и балки должны соприкасаться на уровне стеновой плиты, как если бы они не совпадали, существует повышенный риск расползания крыши. Если есть риск расползания кровли, требуется инженерный проект. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Правильная передача нагрузки от прогонов на специально разработанные балки или несущие стены также важна для хорошего проектирования. Для проектирования крыш сложной или крупномасштабной конструкции рекомендуется привлекать инженера. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Идеальная конструкция кровли

Ниже показаны типичные стыки правильно спроектированных крыш. Обратите внимание, что нагрузка на прогоны передается через стойки на несущую стену, а также на то, что стропила и балки имеют триангуляцию на уровне карниза.

Схема D38 – Разрез через традиционную врезную крышу

Схема D39 – Соединение A – Деталь расположения стыка подвески прогона стропильного ригеля и подкоса

9 0004

Схема D40 — Развязка B — Распорки на уровне потолка

Диаграмма D41 — Соединение C — Расположение подвесов и балок на уровне потолка

В разрезной крыше подвесы и крепления поддерживают потолочные балки. Связующее должно быть надежно прибито к каждой потолочной балке. Подвески устанавливаются через каждые 4 балки и прибиваются к потолочным балкам после загрузки крыши. Обратите внимание, что если сталь также является частью пола в мансардном этаже или на полуторном этаже, требуется как минимум 30-минутная огнестойкость за счет вспучивающейся краски на всех четырех открытых поверхностях.

Фиксация гвоздей

Убедитесь, что все соединения надежно прибиты гвоздями диаметром не менее 3,1 мм и длиной 90 мм. Гвозди должны быть на одном уровне с поверхностью древесины. При использовании пневматических или газовых гвоздей следите за тем, чтобы гвозди не были забиты слишком сильно. Крепление крыши к наружным стенам должно выполняться в соответствии с указаниями, изложенными ранее.

В ситуациях, когда стальная балка встроена для обеспечения поддержки потолочной балки или балки пола в конструкции слухового окна, непрерывность теряется там, где балки врезаются в стенку балки. Для обеспечения непрерывности можно обеспечить обвязку, как показано ниже, с использованием лент размером не менее 30 мм x 2,5, которые должным образом прикреплены к балкам.

Диаграмма D42 — Типичная деталь крепления, где используется стальной элемент*

На приведенной выше диаграмме показан вид с нижней стороны балки и потолочных балок, на котором показана типичная деталь крепления. Балка и связанные с ней детали крепления должны соответствовать спецификации инженера. Назначенный инженер-проектировщик должен иметь соответствующую квалификацию и иметь соответствующую страховку профессиональной ответственности.

Конструкционная древесина

Выдержка с http://www.woodtechnologyireland.ie

Вся конструкционная древесина должна пройти оценку их прочности для уменьшения дефектов, обычно проводимую с помощью сортировочных машин или обученных визуальных оценщиков прочности. Эти виды деятельности регулируются европейскими и национальными стандартами; основным стандартом является I. S. EN 14081-1:2016 «Деревянные конструкции. Классифицированная по прочности строительная древесина прямоугольного сечения. Часть 1. Общие требования»; это определяет не только маркировку СЕ (применимую ко всем гармонизированным стандартам), но и «общую» маркировку, которая отличается от маркировки СЕ. Визуальная сортировка древесины обычно проводится в соответствии с национальными стандартами, которые должны соответствовать EN 14081-1. Положения о строительных изделиях требуют наличия Декларации о характеристиках, прежде чем продукт может иметь маркировку СЕ.

Визуальная сортировка древесины обычно проводится в соответствии с национальными стандартами, которые должны соответствовать EN 14081-1. Национальным стандартом визуальной оценки Ирландии является I.S. № 127 «Конструкционная древесина – визуальная классификация по прочности – Пиломатериалы хвойных пород прямоугольного поперечного сечения».

EN 14081-4 «Машинная сортировка — настройки сортировочной машины для систем, управляемых машиной» был отозван, и настройки машины теперь приводятся в утвержденных отчетах по сортировке.

Каждый отдельный кусок древесины визуально классифицирован с использованием I.S. 127 должен быть отмечен. Древесина, классифицированная с использованием стандартов визуальной оценки других стран-членов, является приемлемой при условии, что стандарт соответствует EN 14081-41, а древесина поступила в продажу на законных основаниях, имеет декларацию качества и маркировку CE.

EN 14081-4 «Машинная сортировка — настройки сортировочной машины для систем, управляемых машиной» был отозван, и настройки машины теперь приводятся в утвержденных отчетах по сортировке. Каждый отдельный кусок древесины, прошедшей машинную сортировку, должен быть промаркирован.

Постановления о строительных изделиях требуют наличия Декларации о характеристиках до того, как продукт сможет получить маркировку СЕ.

И.С. EN 1995-1- 1:2004+A2:2014 «Еврокод 5: Проектирование деревянных конструкций – Часть 1-1: Общие положения – Общие правила и правила для зданий» вместе с национальным приложением является основным стандартом проектирования для использования в Ирландии.
