Конструкция четырехскатной крыши: Конструкция четырехскатной крыши — устройство и схемы (фото, видео)

ее виды и особенности конструкции

• Виды четырехскаток
• Проект четырехскатной крыши
• Особенности конструкции стропильной системы

При выборе крыши большое значение имеют ее функциональность и архитектурное оформление всего строения. Разновидностей крыш существует немало, и четырехскатные крыши среди них занимают совсем не последнее место. Они считаются самыми долговечными, и очень привлекательны.

Четырехскатная крыша имеет четыре поверхности, их называют скатами, которые наклонены по отношению к горизонту. Данный вид позволяет выполнить монтаж различных сложных форм.

Виды четырехскаток ↑

Четырехскатные крыши могут иметь различную конструкцию, и в зависимости от этого эти крыши разделяют на:

Вальмовые

Плоскости двух из четырех ее скатов выполнены в форме трапеции, а двух других –в виде треугольников. Именно последние и называют – «вальмы». Конструкция данного подвида не имеет фронтонов, мансардные или слуховые окна устраивают на скатах крыши.

Полувальмовые

В конструкции этих крыш плоскость вальм – ломаная и состоит из двух частей: нижняя – трапеция, верхняя – треугольник.

Шатровые

В данной конструкции плоскости четырех треугольных скатов стыкуются в верхней точке. В результате образуется четырехугольная пирамида, в ее основании лежит либо квадрат, либо прямоугольник – это зависит от формы дома. На таких крышах также нет фронтонов.

По мнению специалистов устройство четырехскатной крыши имеет довольно сложный этап – это устройство ее стропильной системы.Тем не менее, если изначально спроектировать ее на бумаге, выполнить подробные чертежи, тогда, имея определенные умения и знания, с этой задачей можно справиться самостоятельно.

Проект четырехскатной крыши ↑

Что необходимо учесть при проектировании четырехскатной крыши? В первую очередь – все возможные нагрузки на будущую стропильную систему. К ним относят:

• массу кровельного материала;
• массу всех слоев кровельного пирога: пароизоляцию, гидроизоляцию, утеплителя;
• ветровую нагрузку, например, для средней полосы страны при угле наклона 60-70° – 35 кг/ м², а при угле меньше 30° ее не учитывают;
• интенсивность и количество летних осадков;
• снеговую нагрузку, характерную для данного региона, например, для средней полосы страны (уклон меньше 60°) – 180кг/м², хотя временами может достигать 400кг/м², а при уклонах крыши 60-70° ее вообще не учитывают;
• вес человека при обслуживании крыши;
• дополнительное оборудование, которое предполагается установить на крыше, скажем, окна, аэраторы, лестницы и другое.

Исходя из полученных параметров и угла наклона скатов, производят расчет длины, сечения стропил, выбирают кровельный материал. К примеру,

• плоские кровли (5-18°) – требуют рулонного покрытия;
• более крутые (30-60°) – черепицу, профлист и т.д.

Проект должен включать:

• чертежи самой стропильной системы и узлов, где стропила соединяются с мауэрлатом и коньком, расположения обрешетки;
• описание технологии устройства кровельного пирога и прочих элементов крыши.

Взяв за основу детально выполненный проект можно с легкостью подсчитать необходимое количество всех материалов для стропил, кровельного пирога и другие.

Особенности конструкции стропильной системы ↑

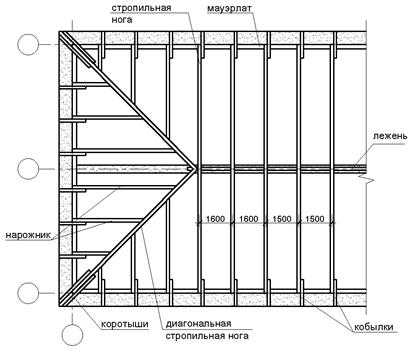

Устройство четырехскатной крыши предполагает использование накосных стропил (их называют также диагональными), направляемых к углам строения. Учитывая, что по сравнению с обыкновенными, на диагональные приходится значительно большая нагрузка, их выполняют из двойного бруса. Накосные стропила нередко из-за большой длины делают из двух частей, соединяемых друг с другом.

Соединенные части под нагрузкой могут просесть, поэтому рекомендуется установить в области соединения прочную стойку-опору.

В конструкции стропил четырехскатной крыши используют нарожники (короткие стропила), которые верхним концом упираются в накосные, причем крепят их в разных точках, чтобы равномерно распределить нагрузку от нарожников.

Устройство стропильной системы

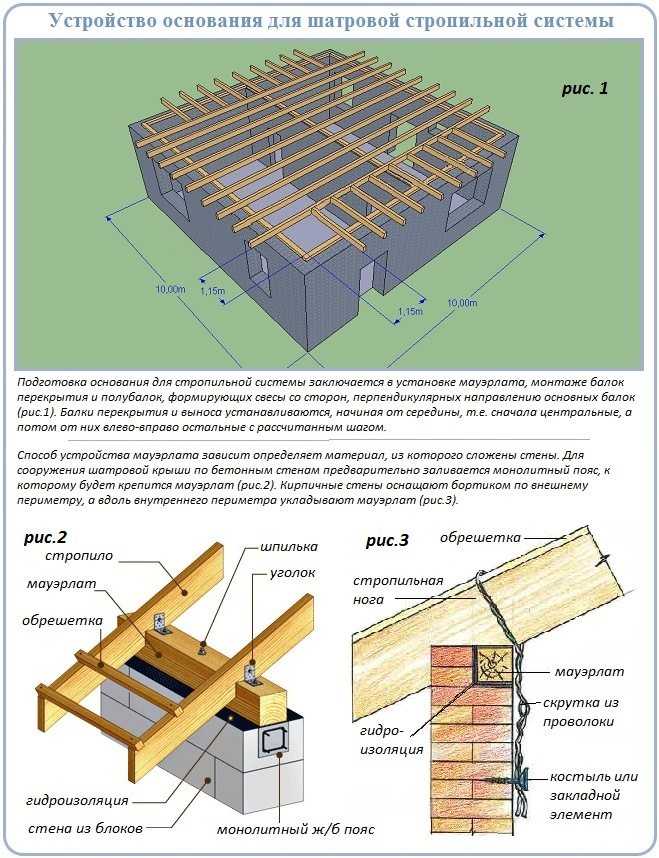

К монтажным работам приступают, закончив разработку проекта и комплектацию необходимыми материалами.

• Вначале устанавливают мауэрлат и закрепляют его к стенам дома – его укладывают не ближе 5 см от кромки стены с наружной стороны. Мауэрлат необходимо крепить при помощи анкеров.
• Далее выполняют разметку, монтируют стойки и устанавливают коньковый брус. В работе используют отвес. Стойки крепят при помощи специальных укосин.
• Затем приступают к установке накосных стропильных ног, с учетом будущего свеса размером 50 – 100 см.
• Далее необходимо установить нарожники и боковые стропилины, располагая их в одной плоскости. Таким образом формируют боковые скаты. При этом необходимо обеспечить параллельность стропилин, нарожников и боковых.

Закончив монтаж конструкции стропильной системы, приступают к укладке обрешетки (бруски со стороной сечения 40 или 50 мм), затем монтажу кровельного пирога и в заключении – кровельного материала.

© 2023 stylekrov.ru

Вальмовая четырехскатная крыша: конструкция стропил, разметка

• Типы вальмовых кровель
• Конструкция четырехскатной вальмовой крыши
• Разметка и узлы
• Последовательность работ по устройству

Вальмовая четырехскатная крыша может стать исходной точкой для рождения различных оригинальных форм. К примеру, параллелепипеды, пересекающие ее, создают интересную, более динамическую форму, четырехскатные крыши небольших надстроек улучшаю внешний вид дома и увеличивают его высоту.

Самыми распространенными  кровельными системами считаются вальмовые крыши,   конструкция которых отличаются особой надежностью и долговечностью.

Четырехскатная крыша, можно сказать, имеет универсальную форму. Она прекрасно вписывается в архитектуру исторических зданий, как и подчеркнуто современных зданий. Наиболее эффектно смотрится она, покрытая керамической черепицей или гонтом или украшенная небольшими люкарнами.

Вальмовая четырехскатная крыша имеет два ската в виде равнобочной трапеции, пересекающиеся в коньке, и еще два – имеющих форму треугольников, вершины которых находятся на противостоящих краях конька. В углах, где сходятся скаты образуются выступающие ребра, благодаря чему снег на них надолго не задерживается, а вода довольно легко стекает.

Но наличие ребер имеет и свои недостатки – создает сложности при выполнении покрытия и повышает реальную стоимость конструкции. Наклон всех скатов у нее одинаков, и обычно он меньше угла наклона двухскатной.

↑Типы вальмовых кровель

Вальмовые крыши могут иметь форму разной сложности. В соответствии с этим их подразделяют на следующие виды:

• Шатровая крыша есть ни что иное, как вальмовая кровля на квадратный дом. Она имеет четыре одинаковых ската в форме равнобедренного треугольника, которые стыкуются  в одной точке сверху.
• Скаты полувальмовых конструкций частично закрывают фронтон. Полувальмовая крыша идеально подходит  на прямоугольный дом.
• Ломаные конструкции могут иметь скаты разного размера, которые соединяются друг с другом под различными углами. Такая крыша более уместна на большом здании. Однако возводить ее очень сложно.

В каждом случае тип крыши  подбирается индивидуально. При этом учитываются размеры дома и проводятся сложные расчеты.

Конструкция четырехскатной вальмовой крыши ↑

Как известно, конструкция четырехскатных крыш состоит из двух компонентов:

•  двух обычных скатов, которые встречаешь на любой другой;
•  двух других, которые не закрывают в длину площадь дома, а оставшийся промежуток оставляют двум вальмам. Именно благодаря второму компоненту, четырехскатная крыша приобретает неповторимость.

Правильное создание подобной конструкции предполагает соблюдения некоторых положений.

• Поскольку угол наклона промежуточных элементов больше, чем у угловых, то размеры используемых досок должны быть не менее 5х15 см;
• Короткие детали необходимо крепить к угловым составляющим стропил, а не к коньку. Необходимо проследить, чтобы уклоны промежуточных досок и коротких брусьев совпадали.
• При реализации проекта стропильная система четырехскатной вальмовой крыши и коньковая система выполняются из одного материала.
• В стропильную систему входят также и центральные стропильные ноги. Их закрепляют к краям коньковой доски. Таким образом, одним концом они практически упираются в коньковую доску, а другим – в конец обвязки (верхний).

Разметка и узлы ↑

Расчет проводят при помощи таблицы Пифагора и замерной рейки. Если проект создан по всем правилам, то устройство вальмовой четырехскатной крыши, включая надрезы из стропил можно выполнить самостоятельно.

Разметка

Отметим все основные узлы конструкции и выясним, как их монтировать.

• (3) – это конек, который играет роль несущей оси, и находится он по центру сооружения.

(1), (2), (4), (5) – стропила.

• (1) – накосные – выполняют функцию базовых силовых компонентов. Они изговливаются из брусьев, аналогичных по толщине коньковому. Стропильные ноги одним концом крепят к коньку, что же касается другого, то он выходит за пределы строения.
• (4) – центральные, которые отходя от краев конька, выходят на стены.
• (2) – отходящие от краев конькового бруса промежуточные, которые идут по скатам. На вальмах их не используют.
• (5) – короткие, длина которых может различаться, к конькам не крепят.

Успех при строительстве основан на точных расчетах, правильной разметке и грамотном чертеже.

Точность расчетов особенно важна для выявления правильного соотношения между вальмами и длиной скатов, что, в конце концов, и является залогом надежности возводимой кровли.

Разметку проводят в следующем порядке:

•  с торца дома по верхней обвязке размечают ось:
•  рассчитывают половину толщины конька и определяют тем самым местоположение первого элемента стропильной системы;
• для определения места расположения промежуточной стропильной ноги используют замерную рейку – одним концом ее прикладывают к размеченной линии, а другой располагают по линии боковой стены;
• длину стропильного свеса рассчитывают, установив брус одним концом на внешнем угле стены, другим – на кровельный свес. Далее, перемещая замерную линейку по краю боковой стены, отмечают на ней дислокацию центрального стропила;
• аналогично поступают с оставшимися тремя углами.

Таким образом, как видно и на схеме, в углах постройки формируются квадраты (розовые), образованные стенами и центральными промежуточными стропильными ногами, а угловая – делит каждый из них по диагонали, образуя при этом прямоугольные треугольники.

Последовательность работ по устройству ↑

• Устанавливаются вертикальные стойки, поддерживающие коньковый брус. Процесс крепления к центровой балке проводят через системы укосов. Далее монтируют одинаковые по длине диагональные стропила. Длина свеса обычно составляет 50-70 см. Особого внимания требует стыковка диагональных стропил, конька и вальмы.
• После установки накосных стропил, переходят к монтажу рядовых – с шагом в 60 см. Крепят последние к мауэрлату и коньковому брусу при помощи врубки. Рядовые стропила дополнительно фиксируют при помощи стяжек и ригелей.
• К диагональным планкам с каждой стороны крепят нарожники, связывающие мауэрлат и диагональные стропила. Рядовые брусья и нарожники устанавливают относительно конька под прямым углом.

Вальмовые крыши: конструкция стропильной системы



© 2023 stylekrov. ru

Конструкция скатной крыши – все, что вам нужно знать

Крыша – это настоящий символ здоровой, комфортной и защитной среды. Следовательно, при строительстве нового здания или реконструкции уже существующего выбор правильного типа крыши является одним из самых сложных решений. Но опять же, крыши делают гораздо больше, чем просто служат основным практическим целям защиты дома и его жителей. Например, форма крыши играет огромную роль в определении общего вида дома, она может обеспечить дополнительную жилую площадь, сделать жилое пространство более устойчивым, защищенным от непогоды и энергоэффективным. Среди всех доступных типов крыш есть один, который самым красивым образом определяет традиционализм и модернизм — взгляните на скатные крыши. В этом блоге мы познакомим вас со всеми аспектами строительства скатной крыши, следите за обновлениями.



Конструкция скатной крыши



Скатные крыши – что это такое?

Уклон — это термин, используемый для описания угла наклона или уклона вашей крыши. А скатные крыши простым языком – это крыши со скатами, это одни из самых традиционных бытовых кровельных решений, которые и сегодня достаточно популярны. Они также известны как наклонные крыши, в основном конструкция здесь наклонена вниз в двух частях под углом от центрального конька, поэтому на каждом конце остается фронтон. Скатные крыши являются одними из самых распространенных крыш и обычно считаются самым дешевым вариантом покрытия строительной конструкции.

Скатная крыша может быть архитектурно разнообразной, да, она может принимать самые разные формы, фактуры и цвета. Несмотря на то, что это традиционная концепция, этот дизайн кровли занимает прочные позиции в современной архитектуре. Именно их универсальность делает их идеальными для создания инновационных дизайнерских решений, которые идеально подходят для футуристически-современных крыш.



Скатные крыши и плоские крыши

Среди множества доступных типов крыш есть два наиболее распространенных варианта для нового строительного проекта или реконструкции существующего. Это плоские крыши и скатные крыши, каждая из которых имеет свои преимущества и недостатки.

• Базовая конструкция

Скатные крыши могут быть выполнены в различных стилях, например, двускатные, двускатные и шатровые – это несколько стилей, обратите внимание, что все они имеют разный уклон. С другой стороны, плоские крыши не имеют уклона. Этот тип кровельных систем доступен в однослойных, сборных и напыляемых конструкциях из пенополиуретана.

• Техническое обслуживание

Хотя и плоские, и скатные крыши требуют регулярного ухода, у обеих есть свои плюсы и минусы.

• Очистка – скатные крыши трудно чистить и осматривать
• Водосточные системы – дренаж на плоских крышах не совсем эффективен. Существует риск засорения стоков, что может привести к утечкам и повреждениям.

Плоские крыши часто считаются более высокими с точки зрения обслуживания.

• Стоимость

Стоимость монтажа плоских крыш меньше по сравнению с конструкцией скатных крыш. Но, поскольку плоские крыши более подвержены повреждениям от влаги, стоимость их ремонта и обслуживания намного выше, чем у скатных крыш, поэтому скатные крыши более доступны в долгосрочной перспективе.



Метод строительства

Строительство скатной крыши может быть выполнено двумя основными способами:

1. «Резная крыша» – этот метод включает в себя обрезку стропил на месте и наращивание стропил. , лаги, коньковые доски и прогоны.
2. «Фармовая крыша» – этот метод осуществляется с использованием ферм, изготовленных на заводе и доставленных на строительную площадку, где они только что установлены.



Различные типы скатных крыш

Как уже упоминалось, скатные крыши могут быть выполнены в различных стилях. Некоторые из самых популярных стилей конструкции скатной крыши:

• Двускатная крыша
• Шатровая крыша
• Мансардная крыша
• Гамбральная крыша
• Скиллион Крыша
• Крыша-бабочка
• Крыша капота
• Пилообразная крыша
• Изогнутая крыша
• Пирамидальная крыша
• Купольная крыша



Преимущества конструкции скатной крыши

• Экологическая ценность – Конструкция скатной крыши с глиняной черепицей работает намного лучше, чем плоская крыша. В зависимости от конструкции здания, он может принести много экологических преимуществ.
• Экономическая ценность – Скатные крыши имеют большую ценность, так как предлагают больше жилой площади по сравнению со зданиями с плоской крышей. Они имеют длительный срок службы и просты в уходе. Кроме того, если строительство скатной крыши выполняется с использованием глиняной черепицы, можно значительно сэкономить на счетах за электроэнергию, поскольку скатная крыша обеспечивает минимальные потери энергии через крышу.
• Эстетическая ценность – различные архитектурные решения различных цветов, форм и текстур. Это идеальное решение для инновационных и современных дизайнов.
• Фактор устойчивости – Строительство дома с скатной крышей, покрытой глиняной черепицей, является одним из способов сведения к минимуму долгосрочного воздействия конструкции на окружающую среду. Использование натуральных материалов, таких как глина, автоматически снижает воздействие на окружающую среду. Что касается фактора повторного использования и вторичной переработки, такие материалы, как глина, могут быть легко переработаны.
• Техническая ценность – Скатная крыша обладает высокими техническими характеристиками, хорошей вентиляцией, звукоизоляцией, естественным сбором солнечного света, огнестойкостью, устойчивостью к сильному снегопаду, устойчивостью к ветру – это лишь некоторые из преимуществ.



Глиняная кровля Wienerberger’s – TONDACH



TONDACH® MEDITERRANEAN PLUS – это новейшее дополнение к портфелю решений компании Royofer Rich, производимых компанией Clayofer в Европе. Бренд умело сочетает функциональность и эстетику дизайна, предлагая идеально спроектированное экономичное решение для крыши. Преимущества СРЕДИЗЕМНОМОРЬЕ ПЛЮС

• Дизайн и функциональность для всех форм скатных крыш
• Отличный выбор для видимой кровельной поверхности для долговечной эстетики
• Лучшая черепица в Европе
• 100 % натуральный и пригодный для повторного использования
• На несколько поколений

Для подробного описания TONDACH® MEDITERRANEAN PLUS нажмите здесь.



Заключение



Конструкция крыши является ключевым компонентом, и ее точный дизайн в конечном итоге будет зависеть от различных факторов, включая стиль и тип здания, бюджет и, конечно же, национальные или местные законы. После рассмотрения каждого фактора, когда вы подходите к выбору правильного материала, убедитесь, что вы выбрали тот, который занимает высокое место в измерителе устойчивости, то есть глину.



Куратор: Wienerberger India

Понравилась эта история? Или есть чем поделиться? Напишите нам: [email protected]  или свяжитесь с нами на Facebook и Twitter.









Описание типов скатных крыш – срезные и стропильные крыши

Существует два основных метода строительства скатных крыш;

1. “Резная крыша” – это традиционный метод рубки древесины на месте и возведения крыши с использованием стропил, коньковых досок, балки и прогоны и т. д. – точные детали определяются размером крыши, размером бревен и т. д.
2. «Фармированная крыша» – с использованием ферм заводского изготовления, которые доставляются на площадку в собранном виде и только что смонтированы.

Современные строительные нормы требуют подробного расчета напряжений, размера древесины и т. д., используемых при строительстве крыш, поэтому завод изготовленные фермы становятся стандартной практикой, когда все это можно проработать на компьютере.

Разрезная крыша

Говоря простым языком, этот тип крыши состоит из стропил и лаг. Балки предотвращают распространение стропил/стен наружу и обеспечивают удобную поддержку для потолок ниже.

Размер стропильных досок будет зависеть от их длины от стеновой плиты до конька, типа кровельного покрытия и наличия прогоны встроены в крышу. Более экономично оставлять поперечное сечение стропил вниз, однако там, где открытая требуется пространство на крыше, потребуются большие стропила. Типичное расстояние между стропилами составляет 400 мм (16 дюймов), меньшее расстояние позволит стропила и обрешетка небольшого сечения, которые крепятся к стропилам для размещения/фиксации шифера или черепицы, которые будут использоваться. Чем шире разрыв между стропилами, тем толще должны быть стропильные и обрешеточные брусья.

Стропила прибиваются к стеновой плите в верхней части каждой несущей стены, обычно это закладные деревянные бруски размером 100×75 мм (4×3 дюйма). на цементном растворе поверх внутренней обшивки полой стены или внутренней части сплошной стены. Стеновые брусья вдоль верхняя часть каждой стены должна быть соединена внахлест в месте их соединения.

Каждое стропило имеет небольшой треугольный секции (называемые «стыками птичьего рта»), вырезанные из них, чтобы они могли аккуратно прилегать к настенной пластине. Верхняя часть стропила обрезается под углом и прибивается к коньковой доске, обычно размером 175 мм x 32 мм (7 x 2 1/2 дюйма), устанавливаемой вертикально.

Прогоны

и связанные с ними распорки используются для дополнительной поддержки стропил. Прогоны идут под прямым углом к стропилам соответствующие распорки располагаются под каждым четвертым (или около того) стропилом для крепления к балке над опорной стеной ниже.

Подвесы в сочетании с продольным креплением, идущим под прямым углом к ​​балкам, используются для удержания потолка. вверх. Каждая подвеска прибивается между каждым четвертым (или около того) стропилом и нижней балкой. Чем больше размер лаг, тем меньше вероятность понадобятся вешалки.

Хомуты, коньковые хомуты и/или хомуты дальше по стропилам иногда используются для обеспечения дополнительной связи между стропила с обеих сторон крыши. Там, где они используются, они обычно крепятся к случайной паре стропил вдоль крыши.

Никакая часть деревянной крыши никогда не должна быть отрезана, модифицирована, удалена или изменено покрытие крыши (например, замена шиферной крыши покрытие бетонной плиткой) без консультации с инженером-строителем.
