Как определить угол наклона крыши в градусах: Как рассчитать угол наклона крыши с примерами

самостоятельное определение угла в градусах

Проекты загородных домов должны соответствовать многим требованиям, пожеланиям и даже причудам каждого владельца. Но в большинстве случаев их объединяет одна особенность — без надёжной крыши не может обойтись никакое здание. В этом случае на первый план ставится не только архитектурная задумка здания, но также специфические требования к показателю угла наклона крыши.

• Особенности конструкции крыши
  • Для чего необходимо подкровельное пространство
  • Уклон угла в градусах
  • Скатная и плоская крыша — особенности
• Минимальный показатель уклона
  • Самостоятельное определение уклона крыши
  • Величина нагрузок внешней среды

Особенности конструкции крыши

Проектировка конструкции крыши — это довольно непростой процесс, который требует от владельца большой ответственности, особенно это относится сложной конфигурации зданий. Лучше всего будет доверить такое дело мастеру, который опытен и обладает навыком в таких делах, у него есть соответствующие программы и инструменты, с помощью которых он сможет произвести более точные расчёты. Но владелец дома также может заинтересоваться некоторыми моментами установки скатов, с теоретической точки зрения. К примеру, очень важно точно знать, как рассчитать общий угол уклона крыши самостоятельно, для начала хотя бы приблизительно.

Это поможет сразу же спроектировать необходимый вам результат работы, который будет соответствовать реальным условиям региона, по конструкции самой крыши, по планируемому материалу, а также по назначению чердака. В некоторой степени показатель угла ската крыши поможет провести предварительный расчёт всех параметров и числа пиломатериалов для стропильной системы и общей площади кровли.

Для чего необходимо подкровельное пространство

Перед расчётом угла наклона крыши очень важно точно определить, в каких целях будет использоваться в доме чердак. Если вы хотите сделать его жилого типа, то угол наклона потребуется большой — чтобы помещение было более просторным, а также высоким. Второй выход — провести ломанную установку — мансардную кровлю.

В большинстве случаев данный тип крыши создаётся двускатным, но в конструкции может быть и четыре ската. Во втором случае вариант считается более сложным, поэтому без опытного проектировщика обойтись будет невозможно, но многие предпочитают проводить такую процедуру самостоятельно.

При увеличении показателя уклона крыши нужно помнить о следующем:

1. Владельцу придётся затратить намного больше финансовых средств на кровельные материалы, так как площадь скатов возрастёт.
2. На большие скаты происходит сильная нагрузка со стороны ветра. Если сравнивать общую нагрузку на одном и том же доме с углом ската в одиннадцать градусов и сорок пять, то во втором случае она будет в пять раз больше. Чтобы кровля могла выдерживать такие нагрузки и активно подавлять их, стропильную систему делают усиленного типа — возводятся балки и стропила с большим сечением и меньшим шагом. А это ведёт к увеличению стоимости работы.
3. Если угол наклона ската превышает 60 градусов, то снеговые нагрузки значительно увеличиваются — осадки скатываются и не успевают задержаться на поверхности крыши. Но при создании мансарды ломанного типа снеговые нагрузки учитываются при расчёте верхней части крыши — в этом месте плоскость обладает уклоном меньше 60 градусов.
4. Не все кровельные материалы разрешено применять для устройства крутых скатов, так что во внимание нужно брать максимальный угол наклона, с которым могут использоваться такие виды крыш.

Это совсем не значит, что крыши с небольшим уклоном чем-то лучше. Они обходятся по стоимости материалов намного дешевле кровли, но обладают и своими недостатками:

1. Требуют установки снегозадержателей, чтобы не дать возникнуть лавинообразному сходу снега.
2. На месте снегозадержателей нужно устанавливать обогрев кровли и водосточной трубы — это обеспечит таяние снега и своевременный отвод воды с крыш.
3. При небольшом уклоне велик шанс того, что влага начнёт затекать в сами стыки. В результате это приведёт к необходимости дополнительной гидроизоляции.

Кровли с малым уклоном также не считаются хорошим решением для дома. Рассчитывать уклон крыши следует таким образом, чтобы найти общее соотношение между внешним видом (дом должен выглядеть красиво и изящно), практической стороной (при наличии используемого чердака), а также материалом (стоимость всей работы должна быть оптимальной).

Уклон угла в градусах

Наклонный угол, как и другие фигуры по геометрическим законам, измеряется в градусах. Но во многих документах, включая СНИПы, такой показатель величины будет отражён в процентах, именно поэтому не нужно предъявлять слишком строгих требований, чтобы использовать лишь одну общую единицу измерения.

В этом случае главное — высчитать пропорции для соотношения, если владельцу потребуется перевести проценты в градусы и, наоборот. Это очень важно для удобства при проведении вычислительных работ.

Сам коэффициент пересчёта градусов варьируется с 1,7 (для одного градуса) до 2 (до 45 градусов). В том случае, когда очень важно использовать показатели, выраженные не целыми процентами, а в виде цифрового изображения, используют промилле — сотые доли %.

Если следовать теории, то показатель наклонности может варьироваться от 60 до 70 градусов, но в действительности делать этого не будет смысла. Да и на внешний вид такая конструкция будет выглядеть непривлекательно, конечно же, если только ваш дом не находится в горной местности.

Скатная и плоская крыша — особенности

Плоские перекрытия представляют собой исключительно горизонтальную поверхность, как бы ни казалось странным название. Строительный азимут в этом случае также обладает наклоном, хоть и не таким большим — его минимальный показатель должен доходить до трёх градусов.

Владелец при установке плоской поверхности должен понять, что в этом случае требуется создать водоотводный воронок, стенки которого будут наклонены на 1,5 градуса.

Если же говорить о величинах плоской поверхности, то уклон в таком типе кровли должен варьироваться от 5 до 7 градусов. Это обусловлено тем, что крыши с углом, превышающим 10 градусов, сложно отнести к плоским. При всём этом 12−15 градусов чаше всего уже относится к минимальному порогу для скатной поверхности. Оптимальная величина считается довольно широкоформатной.

Оптимальный наклон для схода снега в этом случае будет варьироваться от 40 до 50 градусов.

Например, для односкатного навеса лучше всего использовать диапазон от 20 до 30 градусов, а при двускатных конструкциях показатель возрастает до 45 градусов. Данный объёмный интервал покажет на индивидуальные показатели и тип кровли.

При небольшом азимуте стыки проходят обработку водостойким и морозостойким герметикам в обязательном порядке. Если показатель ската крыши доходит до 15 градусов либо превышает его, то настилание профнастила должно проходить при нахлесте в 200 миллиметров, если же уклон крыши меньше пятнадцати градусов — нахлест увеличивается сразу на несколько «волн».

Минимальный показатель уклона

Кровля считается главным материалом при устройстве верхней поверхности крыши, она также требует соблюдения определённых правил уклона в зависимости от её вида.

1. Если с профнастилом используется угол с показателем в 12 градусов, то для металлочерепицы такой показатель нужно увеличить до пятнадцати градусов.
2. Мягкая черепица может быть уложена на крышу с уклоном в одиннадцать градусов. В этом случае нужно учитывать особенности сплошной облицовки.
3. При укладке керамической черепицы показатель наклона должен доходить до 22 градусов.
4. Также нужно учитывать и то, что стропильная система подаётся большой нагрузке в случае ската с небольшой наклонностью. Чтобы избежать перегрузки ската во время строительства, нужно обязательно помнить о рекомендуемом наклоне.
5. Минимальный показатель уклона кровли из сэндвич-панелей доходит до пяти градусов, если в панелях конструкции в дальнейшем будут находиться окна, то такой показатель возрастает до семи градусов.

Самостоятельное определение уклона крыши

Чтобы изменить общий угол ската, можно применить специальный прибор, который поможет не тратить вам своё свободное время. Название такого инструмента — уклономер.

Также можно воспользоваться механическим угломером — более бюджетный вариант, но при этом не исключены длительная морока с таким устройством, особенно в том случае, если владелец использует инструмент первый раз.

Перед началом измерения необходимо понять общую специфику устройства:

1. Стандартный тип угломера без электронных функций выглядит как рейка с зафиксированной рамой. На стыке планок расположена ось, на который закреплён маятник. В его комплект входит пара колец, грузик, указатель, а также пластина. В дополнение к такому прибору идёт шкала с делениями, которая расположена на внутренней части выреза. Если расположить рейку по горизонтали, то указатель будет совпадать с нулевым делением шкалы.
2. Теперь следует рассмотреть главный процесс измерения, для которого и был создан данный прибор. Для начала рейку угломера следует выставить перпендикулярно по отношению к коньку. После на шкале маятника будет указана нужная величина в градусном показателе.
3. Способ, который основан на самостоятельном расчёте здания для изменения наклона с помощью проведения математический вычислений, не так эффективен. Чтобы измерить наклон крыши самостоятельно, для начала нужно определить длину катетов и гипотенузы. Если же говорить об измерении наклона кровли, то в этом случае прямая ската и станет гипотенузой.
4. После рассчитывается длина противолежащего и прилежащего катетов. Первым катетом является расстояние, которое разделяет конёк и перекрытие, а размер второго нужно принимать в виде расстояния между серединой перекрытия и карнизным свесом на одном из скате.
5. В этом случае после получения двух значений для нахождения третьего используется правило тригонометрии. В результате, зная синус, косинус либо тангенс (всё будет зависеть от размера составляющих), через инженерный калькулятор происходит вычисление цифрового показателя наклона крыши в процентном соотношении.

Сам алгоритм расчёта наклонности крыши можно разделить на четыре шага. Для начала необходимо учесть все природные особенности, которые будут влиять на будущую поверхность, сверяем свои строительные планы с ценой на нужные материалы в интернет-магазине, определяем тип применяемого в работе материала и продолжаем находить больше полезной информации о строительной работе и по возможности спрашиваем все интересующие вопросы у специалистов.

Если говорить о нагрузке, то лучше не выбирать минимальный показатель наклона, так как это может отрицательно повлиять на новую крышу. Если же кровля плоская, и изменить её не получится, то нужно обязательно использовать укрепительные редуты.

В общем расчёте цены не нужно забывать о массе общей конструкции дома и помнить о нагрузке от осадков — это поможет выявить не только правильный, но также и более экономичный метод для вас и вашего бюджета.

Если уклон ската доходит до 10 градусов, то лучше всего подойдёт отделка из гравия, до 20 градусов — шифер, а также профнастил. Стальные и медные листки лучше всего использовать в больших конструкциях, когда показатель верхнего румба варьируется от 50 до 60 градусов.

Величина нагрузок внешней среды

Ещё одним важным фактором в этом случае считается значение угла наклона кровли при воздействии на него внешних нагрузок, которые выпадают на конструкцию крыши.

В это случае можно заметить определённую связь. Можно заранее вычислить все линейные размеры и углы, но в итоге всё равно придётся провести деталировку. Нужно чётко определить, из какого материала будут создаваться узлы стропильной системы и детали, какова длина их сечения, шаг расположения, а также максимальная длина между двумя точками опоры, метод крепления элементов и их установка на несущие стены дома. Кроме собственного веса, на уклон большое влияние оказывает воздействие из внешней среды.

Как рассчитать наклон крыши

Содержание

• 1 Уклон крыши
  • 1.1 От чего зависит уклон кровли
  • 1.2 В чем измеряется угол уклона крыши
• 2 Как сделать расчет уклона крыши – важные особенности
  • 2.1 Определение наклона крыши – от чего зависит
  • 2.2 Методика проведения расчетов
  • 2.3 Пример расчета уклона кровли в градусах
  • 2.4 Как узнать угол наклона крыши
  • 2.5 Выбор кровельного покрытия в зависимости от наклона крыши
• 3 Как рассчитать наклон крыши
• 4 Как рассчитать угол ската крыши
  • 4. 1 Скатные кровли
  • 4.2 Как рассчитать угол уклона кровли
  • 4.3 Выбор кровельного материала
• 5 Расчет угла наклона крыши
  • 5.1 Назначение подкровельного пространства
  • 5.2 Угол наклона в зависимости от кровельного материала

Уклон крыши

Уклон скатов крыши – от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт – её уклон. Уклон крыши – это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

• От способности крыши защищать строение от внешних факторов и воздействий.
• От ветра – чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
• Откровельного покрытия (материала) – Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
• От архитектурных задумок, решений, местных традиций – так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
• От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Как сделать расчет уклона крыши – важные особенности

Чтобы крыша здания могла в полной мере выполнять все возложенные на нее функции, необходимо при ее создании учесть ряд параметров. Одним из самых важных параметров крыши является ее уклон, который обеспечивает отвод атмосферных осадков с ее поверхности и влияет на способность выдерживать внешние нагрузки. О том, как посчитать наклон крыши, и пойдет речь в данной статье.

Определение наклона крыши – от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

1. Ветровые нагрузки. На уклон скатов очень сильно влияет ветер.
   Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
2. Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. При малом угле наклона кровли может появляться снеговой мешок, который увеличивает нагрузку на крышу. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов. Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов.

Разумеется, нужно понимать, что расчет двухскатной крыши индивидуален, и выбирать усредненные показатели просто так нежелательно.

Методика проведения расчетов

При проектировании крыши нужно в обязательном порядке проводить ряд расчетов, среди которых всегда должен присутствовать расчет угла наклона скатов. Данный параметр напрямую влияет на конструкцию крыши: при увеличении наклона снижается снеговая нагрузка, но увеличивается воздействие ветра, поэтому стропильную систему приходится дополнительно усиливать. Для обустройства скатов под большим углом требуется еще и большее количество материалов, что негативно сказывается на стоимости строительства.

Перед тем, как узнать градус наклона крыши, нужно рассчитать эксплуатационную нагрузку на крышу, для чего требуется два параметра:

• Общую массу кровельной конструкции,
• Пиковые уровни снежных осадков, свойственные региону, где проходит строительство.

Упрощенный алгоритм расчетов сводится к следующим действиям:

• Сначала нужно определить вес одного квадратного метра кровельного пирога,
• Полученное значение умножается на общую площадь кровли,
• Масса кровли умножается на коэффициент 1,1.

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

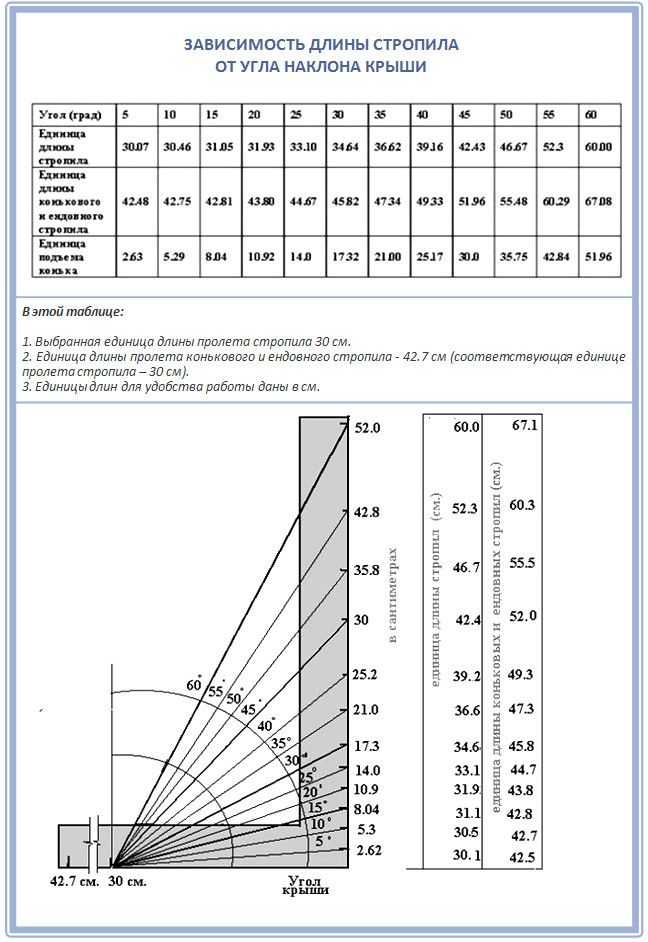

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

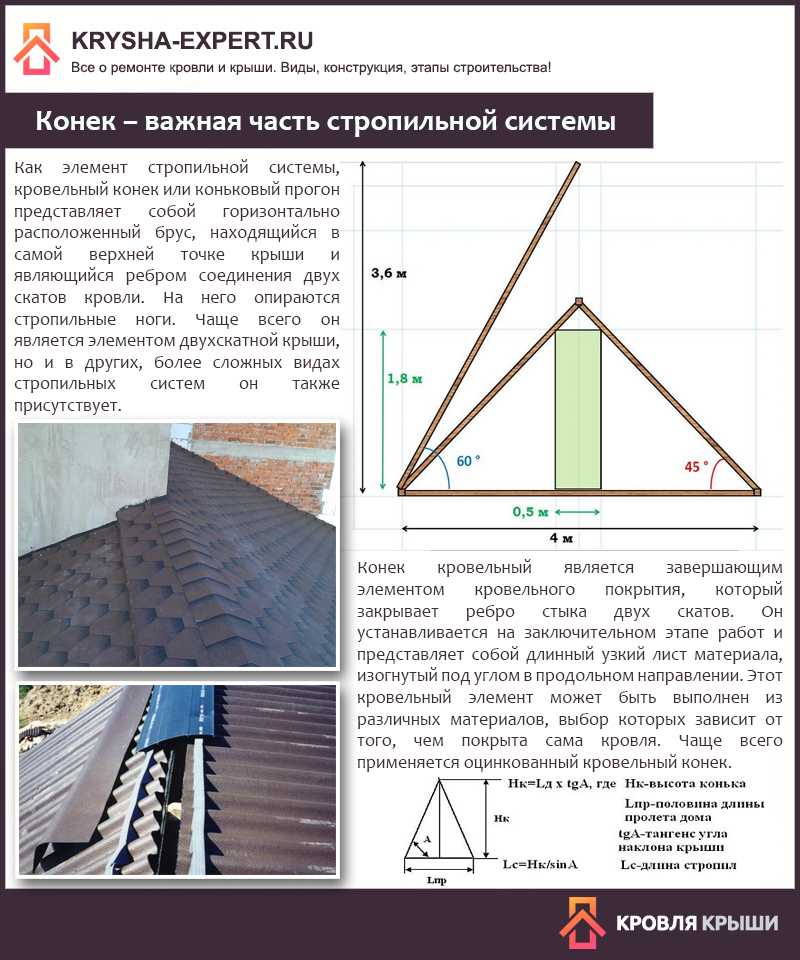

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета,
• Полученная величина делится на 2,
• Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

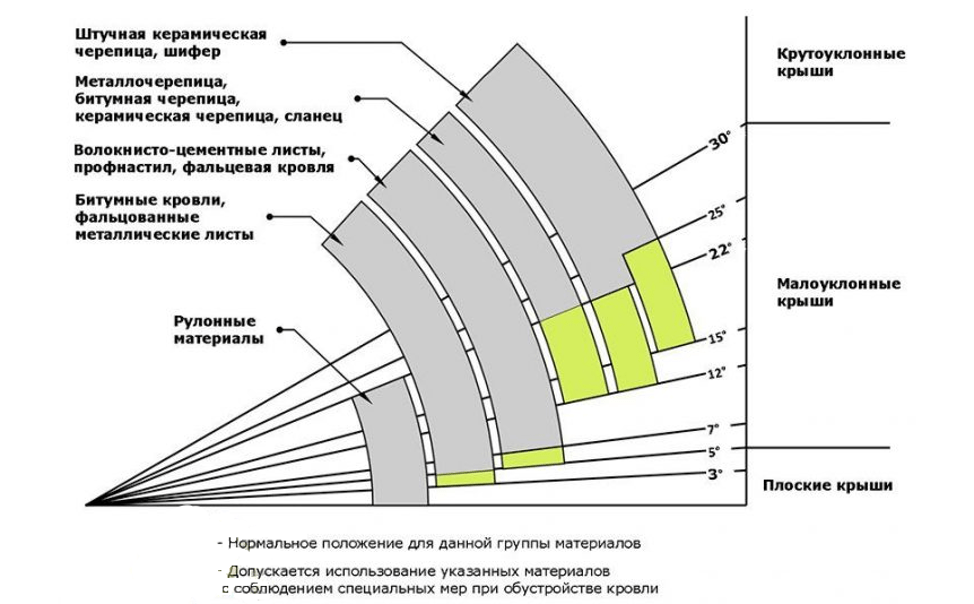

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

1. Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
2. При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
3. Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
4. Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Как рассчитать наклон крыши

Заявка успешно отправлена.

В ближайшее время с Вами свяжется менеджер.

При проектировании стропил кровли частного дома нужно уметь правильно рассчитать угол наклона крыши. Как сориентироваться в различных единицах измерения, по каким формулам вести расчёт и как влияет угол наклона на ветровую и снеговую нагрузку крыши, мы и поговорим в этой статье.

Кровля частного дома, возводимого по индивидуальному проекту, может быть очень простой или удивительно причудливой. Угол уклона каждого ската зависит от архитектурного решения всего дома, наличия чердака или мансарды, используемого кровельного материала, климатической зоны, в которой располагается приусадебный участок. В компромиссе этих параметров нужно найти оптимальное решение, сочетающее прочность крыши с полезным использованием подкрышного пространства и внешним видом дома или комплекса построек.

Единицы измерения угла наклона крыши

Угол наклона — это величина между горизонтальной частью конструкции, плитами или балками перекрытия, и поверхностью кровли или стропилами.

В справочниках, СНиП, технической литературе встречаются различные единицы измерения углов:

Ещё одна единица измерения углов — радиан — в таких расчётах не применяется.

Что такое градусы, все помнят из школьной программы. Соотношение сторон прямоугольного треугольника, который образован основанием — L, высотой — Н (см. на рисунок выше) и настилом крыши выражается, как Н:L. Если α = 45°, треугольник — равносторонний, и соотношение сторон (катетов) равно 1:1. В случае, когда соотношение не даёт чёткого представления о наклоне, говорят о проценте. Это то же отношение, но рассчитанное в долях с переводом в проценты. Например, при H = 2,25 м и L = 5,60 м:

· 2,25 м / 5,60 м · 100 % = 40%

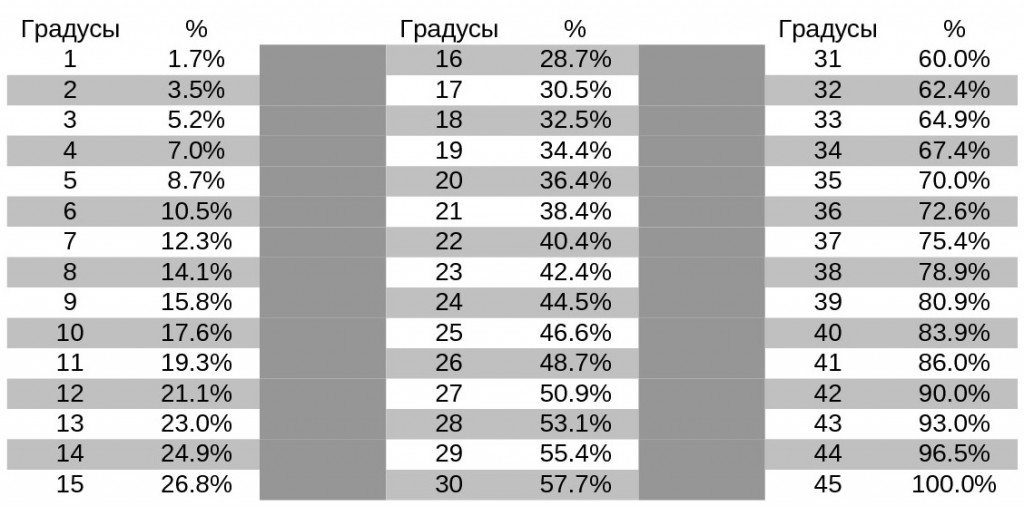

Цифровое выражение одних единиц через другие наглядно изображено на диаграмме ниже:

Формулы для расчёта угла наклона крыши, длины стропил и площади покрытия кровельным материалом

Чтобы легко рассчитать размеры элементов крыши и стропильной системы, нужно вспомнить, как мы решали задачи с треугольниками в школе, пользуясь основными тригонометрическими функциями.

Как это поможет в расчёте крыши? Разбиваем сложные элементы на простые прямоугольные треугольники и находим решение для каждого случая, пользуясь тригонометрическими функциями и теоремой Пифагора.

Проще всего рассчитать односкатную или двускатную крышу. Высота конька и пролёт — величины известные, угол и длина стропил определяются легко.

Чаще встречаются более сложные конфигурации.

Например, нужно рассчитать длину стропил торцевой части вальмовой крыши, которая представляет собой равнобедренный треугольник. Из вершины треугольника опускаем перпендикуляр на основание и получаем прямоугольный треугольник, гипотенуза которого является средней линией торцевой части крыши. Зная ширину пролёта и высоту конька, из разбитой на элементарные треугольники конструкции можно найти угол наклона вальмы — α, угол наклона кровли — β и получить длину стропил треугольного и трапециевидного ската.

Формулы для расчёта (единицы измерения длин должны быть одинаковыми — м, см или мм — во всех расчётах, чтобы избежать путаницы):

Внимание! Расчёт длин стропил по этим формулам не учитывает величину свеса.

Крыша — четырёхскатная, вальмовая. Высота конька (СМ) — 2,25 м, ширина пролёта (W/2) — 7,0 м, глубина наклона торцевой части крыши (MN) — 1,5 м.

Получив значения sin(α) и tg(β), определить значение углов можно по таблице Брадиса. Полная и точная таблица с точностью до минуты представляет собой целую брошюру, а для грубых расчётов, которые в данном случае допустимы, можете воспользоваться небольшой таблицей значений.

Как рассчитать угол ската крыши

Чтобы построить кровлю со скатными плоскостями грамотно, предварительно следует определить оптимальный угол ската крыши. Чтобы выполнить такой расчет, необходимо узнать: от чего зависит значение этого показателя для кровли.

Скатные кровли

Имеющийся у скатных кровель угол ската крыши является их основным отличием от плоских кровель. Когда уклон крыши больше 10°, то она уже является скатной.

Если же значение угла ската менее 2,5°, такая кровля относится к плоским. Встречаются кровли, уклон которых больше 80°, но возводятся они достаточно редко.

Значение угла кровли зависит от множества факторов, не всегда связанных с природными явлениями, особенно от характеристик применяемого для покрытия крыши стройматериала.

Чем угол наклона крыши больше, тем на нее будут действовать сильнее нагрузки ветром.

Рост значений кровельного уклона с 10° до 45° приводит к пятикратному росту ветровой нагрузки.

Однако если возвести крышу с небольшим углом наклона, то ветер, проникая под места стыковки кровельных материалов, просто может посрывать кровельные листы со своих мест.

С кровель с большим значением уклона скатных поверхностей гораздо быстрей уходит влага, и сходят снежные массы. Максимальные значения нагрузок масс снега установлены на скатных плоскостях в 30°.

На кровлях с 45° углом наклона скатных плоскостей достигается максимально полноценное схождение масс снега, а с кровель с меньшими углами массы снега легко сдуваются хорошим ветром.

Важно: если уклон скатной поверхности будет недостаточным, то дующий ветер может загонять дождевую воду под места стыков кровельных листов. Это явление и устанавливает минимально допустимое значение угла между кровельными скатами.

Так, для черепичин минимальное значение угла наклона — 22°, для шиферного покрытия – 30°, для гибких покрытий – 5°.

Получается, что обустроить кровлю в местности с обильными осадками лучше сразу со скатными поверхностями, расположенными под углом 45°.

Если осадков в месте расположения будущей кровли выпадает мало, то достаточно будет значения угла уклона в 30°.

Со средними показателями ветровой нагрузки справится крыша, имеющая наклон 35-40°, а в районах, где часто дуют сильные ветра, необходим угол уклона от 15°до 20°.

Как рассчитать угол уклона кровли

Чтобы обеспечить долгосрочную эксплуатацию и надежность строящейся крыши нужно изначально, еще на этапе планирования строительства кровли, правильно рассчитать ее уклон. Его размер зависит не только от конструктивных особенностей крыши, но и от типа, используемого на ней для покрытия стройматериала:

1. При подсчете угла уклона крыши нужно учитывать климатические характеристики местности, в которой проводится ее установка.

Чем суше и теплее в месте возведения крыши, тем более пологой она может быть. Увеличение угла уклона скатных поверхностей, приведет к сокращению накопления снежных масс на крыше, следовательно, и снеговая нагрузка на кровлю будет сведена до минимума.

Однако у этого увеличения есть и обратная сторона. Больший угол ската крыши приводит к росту ветровой нагрузки, поэтому слишком крутую кровлю нельзя использовать в местах с преобладающими ветрами. Чаще всего уклон скатных поверхностей крыш находится в диапазоне 10° — 60°.

1. Увеличивая угол ската крыши, значительно возрастает общая стоимость ее строительства.

Например, возводя крышу со скатным уклоном в 60°, материальные расходы увеличиваются в два раза, по сравнению с возведением плоской кровли. У крыши с наклоном 45°, будут в 1,5 раза расходы выше общей стоимости аналогичной плоской.

1. Рассчитывать кровельный уклон необходимо как отношение между ½ заложения и общей высотой до конька, в этом случае уборка с кровли снежных масс не составит особого труда.
2. Также необходимо учитывать, что в ендове наклон делается не менее 1%. Также нужно помнить, что если кровельный уклон планируется менее 10°, а кровля покрыта слоем гибких стройматериалов, то обязательно уложить для защиты на ее поверхность слой крошки – гравийной или каменной.

Толщина этого гравийного слоя делается не менее 1 см, а аналогичного слоя из каменной крошки — 0,3 см.

Для металлочерепичного или шиферного покрытия между настилами стыки необходимо обязательно герметизировать.

Рассчитывая угол ската крыши, необходимо учитывать, что от размера угла скатных поверхностей будет зависеть вид отведения атмосферной влаги.

Водоотведение в таких случаях бывает наружным (неорганизованным), и внутренним (организованным), а также смешанным.

Важно: необходимо помнить: отсутствует такое обустройство кровли, при котором удовлетворяются одновременно все требования, связанные с особенностями климата.

Поэтому при планировании углов скатов кровли необходимо найти равновесие. Также нужно учесть, что траты стройматериалов для строительства кровли возрастают пропорционально площади кровли, при этом существенно возрастает и ее общая стоимость.

Кровля из натуральной черепицы

Выбор кровельного материала

После расчета размера уклона подбирается нужный для покрытия крыши стройматериал. Здесь необходимо отметить, что штучные кровельные стройматериалы, такие как натуральная черепица и шифер, применяются для монтажа на скатных поверхностях с уклоном больше 20°. Если при использовании этих покрытий уклон крыши будет меньше указанного значения, то в межэлементные стыки покрытия будет попадать влага, которая за очень короткий срок приведет всю кровлю в непригодное для дальнейшей эксплуатации состояние.

Рулонные гибкие покрытия используются чаще для покрытия плоских кровель или крыш, угол скатных поверхностей у которых меньше 30°. Это связано с тем, что при больших значениях наклона, в результате действия высоких температур, такое покрытие может сползти с поверхности кровли.

Использовать такие гибкие стройматериалы можно практически на всех видах кровель.

Для установки металлочерепицы и металлопрофиля необходимый угол уклона кровли должен быть более 10°.

Кровля является плоской, если уклон ее перекрытия меньше 3°. Для возведения кровли такой конструкции необходим небольшой объем стройматериалов, но строить такую кровлю можно только тогда, когда в районе ее постройки выпадает немного осадков.

Любые кровельные скаты имеют несколько, подходящих для монтажа на них, видов кровельного покрытия. Самые популярные виды кровельных стройматериалов для покрытия:

1. Черепица. Идеальное покрытие кровли. Крыша, покрытая черепичинами, обладает множеством преимуществ перед другими. Натуральная черепица прошла многовековую проверку на крышах и очень популярна у многих домовладельцев и сегодня. Сейчас можно купить огромное количество разновидностей этого стройматериала.
2. Кровельные панели, укомплектованные всем необходимым для современной кровли сразу в заводских условиях. Такие панели включают нескольких слоев: плиту, основание, тепло- и пароизоляторы. Устанавливаться панели могут в любой период года, а сам процесс монтажа не требует особой подготовки, так как панели склеиваются между собой с помощью самоклеящейся спецленты. Основной недостаток такого стройматериала — его большая цена.

Кровельные панели

Стальные листы. Производятся в заводских условиях из оцинковки. Стройматериал экологичен и достаточно стоек к действию коррозии. Эксплуатироваться такое покрытие может до 75 лет. Однако такая кровля имеет не очень современный вид.

Штучные деревянные элементы – гонт, дрань. Сегодня эти стройматериалы для монтажа кровли практически не применяются, потому что эта кровля имеет множество недостатков — гниет, пожароопасна и разрушается насекомыми.

Шифер асбестоцементный. Высокопрочный, огнестойкий, долговечный и не пропускающий влагу кровельный стройматериал. Сегодня он выпускается разного цвета, а не только серого.

Все вышеперечисленные типы покрытий крыши размещаются на скатных поверхностях, угол уклона которых должен соответствовать применяемому стройматериалу покрытия, и опираются на стропильную конструкцию, передающую массу кровли на домостроение. Несущая система включает стропильные фермы и обрешеточную конструкцию.

Расчет угла наклона крыши

Крыша дома должна быть надежной и красивой, а возможно это при правильном определении ее угла наклона для данного вида кровельного материала. Как рассчитать угол наклона крыши — в статье.

Назначение подкровельного пространства

Перед расчетом угла наклона крыши надо определиться с тем, как будет использоваться чердачное помещение. Если вы планируете сделать его жилым, угол наклона придется делать большим — чтобы помещение было просторнее, а потолки выше. Второй выход — делать ломанную, мансардную кровлю. Чаще всего такую крышу делают из двухскатной, но может она иметь и четыре ската. Просто во втором варианте очень уж сложной получается стропильная система и без опытного проектировщика просто не обойтись, а большинство предпочитает делать все самостоятельно, своими руками.

Чем выше конек, тем больше полезная площадь подкровельного пространства. Но одновременно увеличивается и площадь крыши

При увеличении угла уклона кровли стоит помнить несколько вещей:

• Значительно увеличиваются расходы на кровельные материалы — возрастает площадь скатов.
• На большие скаты сильнее воздействует ветровая нагрузка. Если сравнивать нагрузку на одном и том же доме с углом в 11° и в 45°, во втором случае она окажется больше почти в 5 раз. Чтобы кровля могла противостоять таким нагрузкам, стропильную систему делают усиленную — ставят балки и стропила большего сечения с меньшим шагом. А это — увеличение ее стоимости.
• Если угол наклона ската больше 60°, снеговые нагрузки не учитываются — осадки скатываются и не задерживаются. Но при устройстве ломанной мансардной крыши снеговые нагрузки учитываются при расчете верхней ее части — там плоскости имеют уклон менее 60°.
• Не все кровельные материалы могут использоваться на крутых скатах, так что внимательно сморите на максимальный угол наклона, с которым могут данные крыши использоваться.

Угол наклона отображен через отношение высоты конька и половины ширины здания

Это не значит, что крыши с малым уклоном лучше. Они обходятся по материалам дешевле — меньше площадь кровли, но имеют свои нюансы:

• Требуют мер по снегозадержанию чтобы предотвратить лавинообразный сход снега.
• Вместо снегозадержателей можно сделать обогрева кровли и водосточной системы — для постепенного таяния снегов и своевременного отвода воды.
• При малом уклоне велика вероятность того, что влага будет затекать в стыки. Это влечет за собой усиленные меры по гидроизоляции.

Так что кровли с малым уклоном — тоже не подарок. Вывод: рассчитать угол наклона крыши надо так, чтобы найти компромисс между эстетической составляющей (дом должен смотреться гармонично), практической (при жилом подкровлельном пространстве) и материальной (расходы необходимо оптимизировать).

Угол наклона в зависимости от кровельного материала

Крыша на доме может иметь практически любой вид — может иметь низкие скаты, может — почти отвесные. Важно при этом правильно рассчитать ее параметры — сечение стропильных ног и шаг их установки. Если вы хотите уложить на крышу определенный вид кровельного материала, принимать во внимание надо такой показатель, как максимальный и минимальный угол наклона для данного материала.

Теги: #Как рассчитать наклон крыши

Как рассчитать углы крыши | Главная Руководства

Автор: Дэвид Робинсон Обновлено 23 мая 2022 г.

Расчеты углов крыши основаны на ширине и высоте крыши. Это связано с тем, что секцию крыши здания можно уподобить треугольнику с шириной основания, высотой посередине и двумя наклонными сторонами. Используя основные измерения и некоторую тригонометрию, можно рассчитать углы любой крыши.

Расчет углов крыши

1. 1. Начните с карандаша и бумаги

   Прежде чем начать, вам нужно взять лист бумаги и карандаш, чтобы вы могли быстро записать все свои измерения.

2. 2.

   Рассчитать расстояние до самой высокой точки

   Определить расстояние от края крыши до точки на той же плоскости непосредственно под самой высокой точкой. Запишите это как ширину крыши. Например, если крыша идет вверх от передней части дома к центральному коньку, измерьте расстояние от передней стены до точки непосредственно под центральным коньком. Если расстояние между стеной и точкой под коньком составляет 15 футов, запишите это как ширину крыши.

3. 3. Расчет высоты по вертикали

   Определите высоту по вертикали между основанием крыши и самой высокой точкой. Это можно узнать из планов архитектора или получить из прямых измерений. Запишите это как высоту крыши. Например, если расстояние от мансардного этажа до вершины крыши составляет 7,5 футов, запишите это как высоту крыши.

4. 4. Определите тангенс угла крыши

   Рассчитайте тангенс угла крыши, разделив высоту крыши на ширину крыши. Например, если высота 7,5 фута, а ширина 15 футов, тангенс угла крыши равен 0,5, потому что 7,5 разделить на 15 равно 0,5.

5. 5. Преобразование тангенса угла в фактический угол

   Преобразование тангенса угла в фактический угол путем установления арктангенса значения, полученного на шаге 3. Используйте функцию арктангенса на калькуляторе, чтобы сделайте это или воспользуйтесь онлайн-калькулятором тригонометрии. Например, арктангенс 0,5 равен 26,57, поэтому угол крыши или угол ската равен 26,57 градуса. В Rapid Tables есть простой в использовании онлайн-калькулятор, к которому вы можете быстро получить нужные вам числа.

6. 6. Округлить до ближайшего градуса

   Округлить вычисленное значение до ближайшего целого градуса. Чтобы завершить пример, ближайший целый градус к 26,57 равен 27, поэтому угол крыши равен 27 градусам.

   Наконечник

   Дважды проверьте все измерения; если вы используете неправильные размеры, вы найдете неправильный угол.

   Преобразование измерений в футах и ​​дюймах в десятичные значения перед определением угла наклона крыши. Расчеты станут намного проще.

   Предупреждение

   Если ширину и высоту крыши необходимо определить прямыми измерениями существующей конструкции, примите соответствующие меры предосторожности перед доступом на крышу. Как отмечает Британское управление по охране труда и технике безопасности, работа на крышах является одной из основных причин смертельных случаев в строительной отрасли. Падения с высоты часто заканчиваются летальным исходом.

Ссылки

• HSE: Здоровье и безопасность при кровельных работах – Введение
• Rapid Tables: Калькулятор Arctan

Советы

• Дважды проверьте все свои измерения; если вы используете неправильные размеры, вы найдете неправильный угол.
• Перед определением угла крыши преобразуйте измерения в футах и ​​дюймах в десятичные значения. Расчеты станут намного проще.

Предупреждения

• Если ширину и высоту крыши необходимо определить прямыми измерениями существующей конструкции, примите соответствующие меры предосторожности перед доступом на крышу. Как отмечает Британское управление по охране труда и технике безопасности, работа на крышах является одной из основных причин смертельных случаев в строительной отрасли. Падения с высоты часто заканчиваются летальным исходом.

Биография писателя

Дэвид Робинсон профессионально пишет с 2000 года. Он является членом Королевского географического общества и Королевского метеорологического общества. Он писал для газет «Telegraph» и «Guardian» в Великобритании, государственных изданий, веб-сайтов, журналов и школьных учебников. Он имеет степень бакалавра искусств в области географии и образования с отличием, а также сертификат преподавателя Даремского университета в Англии.

Как рассчитать уклон крыши

Источник изображения: Action Property Inspections

Понимание уклона и наклона вашей новой крыши невероятно важно. Это поможет вам понять, как лишняя вода, снег или мусор падают с крыши, что также поможет вам выбрать правильный тип черепицы или кровельных материалов, которые вам нужны. Мы здесь, чтобы научить вас, как легко рассчитать и оценить углы наклона крыши вручную.

На этой странице

• Основные термины
• Как вручную рассчитать уклон крыши

Ключевые термины

Прежде чем рассчитать уклон вашей крыши, давайте рассмотрим некоторые основные ключевые термины и размеры, чтобы все было по делу.

Подъем и бег

Подъем — это вертикальное измерение расстояния от одной точки вашей крыши до самой высокой точки крыши. Если вы посмотрите на прямой угол или прямоугольный треугольник, вы увидите подъем как вертикальную составляющую, а бег как горизонтальную составляющую.

Пробег — это горизонтальное измерение того, насколько далеко простирается ваша крыша, обычно это расстояние от пика вашей крыши до внешней стены.

Уклон

Уклон крыши часто воспринимается как то же самое, что и уклон, и важно понимать тонкую разницу. Уклон – это наклон крыши, и он представлен в соотношении, измеренном в дюймах вертикального подъема на фут горизонтального прогона. Например, для крыши с подъемом на 4 дюйма на каждые 12 дюймов пробега это соотношение будет выглядеть как 4:12. Соотношение всегда представляет дюймы на фут.

Скат

Скат – это наклон крыши, который выражается дробью, делящей высоту на пролет, который представляет собой расстояние между внешними стенами. Например, крыша высотой 4 фута и пролетом 24 фута будет представлять собой ? уклон крыши.

Углы крыши

В зависимости от того, какой у вас тип крыши, у вас будет различное соотношение уклона или доля уклона. Давайте рассмотрим некоторые из основных типов крыш и определим, к какой категории относится ваша крыша.

Плоские крыши или крыши с малым уклоном/малым уклоном обычно имеют более низкое соотношение и долю, обычно от 1/12 до 2/12.

Более распространенные двускатные крыши будут иметь более высокий коэффициент или долю уклона от 4/12 до 9/12.

А на крышах с более крутым уклоном/крутым скатом можно было увидеть дробь до 18/12 и выше.

Как рассчитать уклон крыши вручную

Как рассчитать уклон крыши на крыше

Если вы хотите рассчитать уклон крыши вручную для точного измерения и не боитесь высоты, достаньте рулетка и спиртовой уровень, и осторожно поднимитесь по лестнице, чтобы попасть на крышу. Независимо от того, есть ли у вас крыша из битумной черепицы, резиновой мембраны или металлической крыши, всегда сначала убедитесь, что стоять на ней безопасно.

Как только вы благополучно окажетесь на крыше, отмерьте 1 фут от основания, что даст вам преимущество. Затем поместите спиртовой уровень на отметку в 1 фут и, как только он станет ровным, измерьте расстояние от нижней части уровня до верхней части крыши. Это даст вам рост.

Например, если ваш подъем составляет 6 дюймов, то угол наклона вашей крыши будет 6/12.
