Что такое вальмовая крыша: особенности конструкции, плюсы и минусы

Все о вальмовой крыше

Что это такое
Конструкция
Плюсы и минусы
Отличия от других кровель
Виды

Классическая вальмовая кровля состоит из четырех скатов: двух треугольных и двух в форме трапеций, расположенных под наклоном. В верхней точке они образуют конек, а сбоку — наклонные ребра, которые и называют вальмами. Сверху конструкция напоминает конверт. Используют ее преимущественно при строительстве частных домов. Она идеальна для обустройства мансарды. Но также подходит для высоток, когда есть необходимость в создании покатой кровли.

Unsplash

Сегодня строители и архитекторы при возведении вальмовых крыш не ограничивают себя четырьмя скатами. Они создают и более сложные строения с коньками на разном уровне, ендовами и сторонами различной геометрии. Но у такой кровли есть несколько особенностей, характерных для всех ее разновидностей. У нее нет фронтонов, верх завершается коньком, боковые поверхности идут от карнизного свеса, а заканчиваются образованием ребер.

Основные элементы

Опора (мауэрлат) — длинный столб, укрепляемый по периметру внешней стены.
Коньковый брус — перекладина, в которой сходятся боковые трапеции в верхней части строения. Ее кладут на стойки.
Основные стропила: опираются на главный столб в периметре и поддерживают конек.
Диагональные (накосные) стропила — части несущей системы, идущие к углам дома.
Нарожники — небольшие перекладины, соединяющие мауэрлат и диагонали.
Шпренгели — элементы, которые стоят на укосине и упираются в накосные стропила. Укосины соединяют две опоры по углам.
Подкосы — подпорки, которые устанавливают по бокам здания, чтобы повысить сопротивляемость ветру. Проходят от центра опоры к диагоналям под прямым углом.

Pixabay

Такая стропильная система применяется при возведении четырехугольного здания.

Дома с большим количеством углов требуют возведения более сложных верхних элементов.

Вальмовые крыши пользуются большой популярностью, особенно в частном секторе, что объясняется наличием у них множества достоинств.

Преимущества

Прочность. Вальмы обеспечивают жесткость кровли, препятствуя ее деформации.
Устойчивость к ветру. Наклонные скаты выдерживают даже очень большую нагрузку, даже ураганы.
Защита от осадков. Они не скапливаются, а сразу стекают по скатам. Карнизы, выступающие вперед, защищают фасад от дождя.
Возможность создания любого наклона. В северных регионах, где выпадает больше снега, можно сделать поверхность более крутой.
Увеличение пространства. Место под крышей выступает в качестве жилого помещения, если его обустроить.
Можно дополнить другими элементами, например, вставить мансардные окна и повысить освещенность чердака.
Равномерное распределение тепла. Все части покрытия прогреваются одинаково, что благотворно влияет на температурный режим в доме.
Эстетичность. Архитектор может поэкспериментировать с формой, размерами и количеством сторон кровельного покрытия. Также его покрывают красивой черепицей с различными декоративными свойствами.

Pixabay

Недостатки

Сложность расчетов. Их должен делать профессионал. Без соответствующих навыков построить такую конструкцию вряд ли получится.
Дороговизна. Требуются дорогие материалы. За работу архитектора также придется заплатить дополнительно.
Большой вес. Кровельное покрытие этого типа достаточно сложное по строению, оно состоит из множества элементов, которые увеличивают нагрузку на фундамент. Он изначально должен быть максимально крепким, рассчитанным на такую крышу.

Уменьшение площади чердака. Торцы ограничивают пространство, обрезая его в местах, где могли быть фронтоны.

Что лучше выбрать — вальмовую или двухскатную крышу, зависит главным образом от вкуса и частично от бюджета. Двухскатная более высокая, внешнее она менее привлекательна, но обеспечивает больше пространства. Кроме того, ее проще строить. Произвести расчеты можно самостоятельно. Чтобы спроектировать конструкцию с четырьмя сторонами, потребуется помощь профессионального строителя.

Обустроить двухскатную мансарду не так затратно, как четырехскатную. В среднем на последнюю уходит примерно на 10-20% больше денег. Обычно выбор в пользу первого типа кровельного покрытия обусловлен финансовыми соображениями. На самом деле, экономия минимальная. Если правильно спланировать бюджет, классическая вальмовая крыша окажется не такой уж и затратной. Намного дороже обходятся только конструкции со множеством элементов на разном уровне.

Instagram @domgazobeton

Некоторые люди ошибочно отождествляют вальмовое и шатровое покрытия, потому что они состоят из четырех скатов. Но у первой они образуют конек, а у второй сходятся вверху в одной точке. Чердак такой формы нельзя назвать самым удобным для создания жилого помещения. Зато шатровое покрытие прекрасно подходит для беседок.

Вальмовые крыши бывают голландскими, датскими и ломаными. Они отличаются количеством скатов, их формами, уровнями и наличием дополнительных элементов.

Голландская или полувальмовая. Торцы находятся выше нижнего уровня боковых скатов. У классической вальмовой кровли карниз идет по всему периметру на одинаковой высоте. Здесь же вальмы не достигают карнизных свесов. Конструкция очень сложная, но устойчивая. Она редко нуждается в ремонте. Кроме того, появляется больше возможностей для подготовки жилого чердачного помещения.
Датская. Она сильно отличается от классической кровли с вальмами. При ее возведении применяют трапециевидные торцы. Они опираются на угловые балки, но над ними остается пространство для фронтона. Можно установить вертикальное, а не горизонтальное окно, как в обычной мансарде.
Ломаная. Состоит из скатов, которые имеют разный размер и соединяются под разными углами. В установке она самая сложная, а потому встречается редко. Зато выглядит очень эстетично и эффектно. Постройка может быть неповторимой, уникальной. Она подходит для строительства зданий большой площади. Возводить ее на небольшом домике непрактично.

Есть и другие виды: с колоннами, конусными выступами и другими архитектурными элементами. Но для любого из них будет характерно наличие треугольных и трапециевидных сторон.

Unsplash

Как показывает практика, люди все чаще выбирают именно вальмовую кровлю. Дом с таким кровельным покрытием выглядит аккуратно со всех сторон и даже солидно. В случае необходимости его можно быстро и выгодно продать.

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
Диагональные (накосные стропила)
— важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона.

Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
Ондулин — любой угол уклона не меньше 5° , от размера угла напрямую будет зависеть шаг обрешетки.
Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Важно! Из общей площади следует вычесть размеры: мансардных окон, проходных вентиляционных труб, а так же дымохода.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1. 016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1. 357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм. , такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Шатровая крыша | архитектура | Британика

Развлечения и поп-культура
География и путешествия
Здоровье и медицина
Образ жизни и социальные вопросы
Литература
Философия и религия
Политика, право и правительство
Наука
Спорт и отдых
Технология
Изобразительное искусство
Всемирная история

Этот день в истории
Викторины
Подкасты
Словарь
Биографии
Резюме
Популярные вопросы
Инфографика
Демистификация
Списки
#WTFact
Товарищи
Галереи изображений
Прожектор
Форум
Один хороший факт

Развлечения и поп-культура
География и путешествия
Здоровье и медицина
Образ жизни и социальные вопросы
Литература
Философия и религия
Политика, право и правительство
Наука
Спорт и отдых
Технология
Изобразительное искусство
Всемирная история

Britannica объясняет
В этих видеороликах Britannica объясняет различные темы и отвечает на часто задаваемые вопросы.
Britannica Classics
Посмотрите эти ретро-видео из архивов Encyclopedia Britannica.
Demystified Videos
В Demystified у Britannica есть все ответы на ваши животрепещущие вопросы.
#WTFact Видео
В #WTFact Britannica делится некоторыми из самых странных фактов, которые мы можем найти.
На этот раз в истории
В этих видеороликах узнайте, что произошло в этом месяце (или любом другом месяце!) в истории.

Студенческий портал
Britannica — это главный ресурс для учащихся по ключевым школьным предметам, таким как история, государственное управление, литература и т. д.
Портал COVID-19
Хотя этот глобальный кризис в области здравоохранения продолжает развиваться, может быть полезно обратиться к прошлым пандемиям, чтобы лучше понять, как реагировать сегодня.
100 женщин
Britannica празднует столетие Девятнадцатой поправки, выделяя суфражисток и политиков, творящих историю.
Спасение Земли
Британника представляет список дел Земли на 21 век. Узнайте об основных экологических проблемах, стоящих перед нашей планетой, и о том, что с ними можно сделать!
SpaceNext50
Britannica представляет SpaceNext50. От полета на Луну до управления космосом — мы изучаем широкий спектр тем, которые питают наше любопытство к космосу!

Содержание

Введение

Краткие факты

Факты и сопутствующий контент

Шатровая и ендовильная крыша: плюсы, минусы и примеры

Кэти Бартон | Обновлено 22 марта 2023 г.

Купить

Шатровая крыша имеет четыре наклонных стороны, которые сходятся на коньке или пике . Вальмовая и ендовная крыша имеет более одной шатровой секции, которая встречается в области, называемой ендовой.

Шатровые и ендовые крыши сложные, но подходит для домов с пристройками, двухуровневыми и уникальными планировками. Прочная конструкция и защита от ветра, но наличие дополнительных швов делает их более герметичными.

Если вы рассматриваете возможность создания вальмовой и ендовой крыши для своего дома, вот плюсы, минусы и примеры.

Что такое вальмовая и арочная крыша?

Чтобы понять, что такое вальмовая крыша и ендовная крыша, сначала нужно понять, что такое вальмовая крыша.

В простейшей форме вальмовая крыша имеет уклон со всех четырех сторон. В прямоугольных домах вальмовые секции сходятся, образуя конек; в квадратных домах стороны сходятся на пике.

Шатровые крыши популярны благодаря своей структурной целостности и высокой ветроустойчивости.

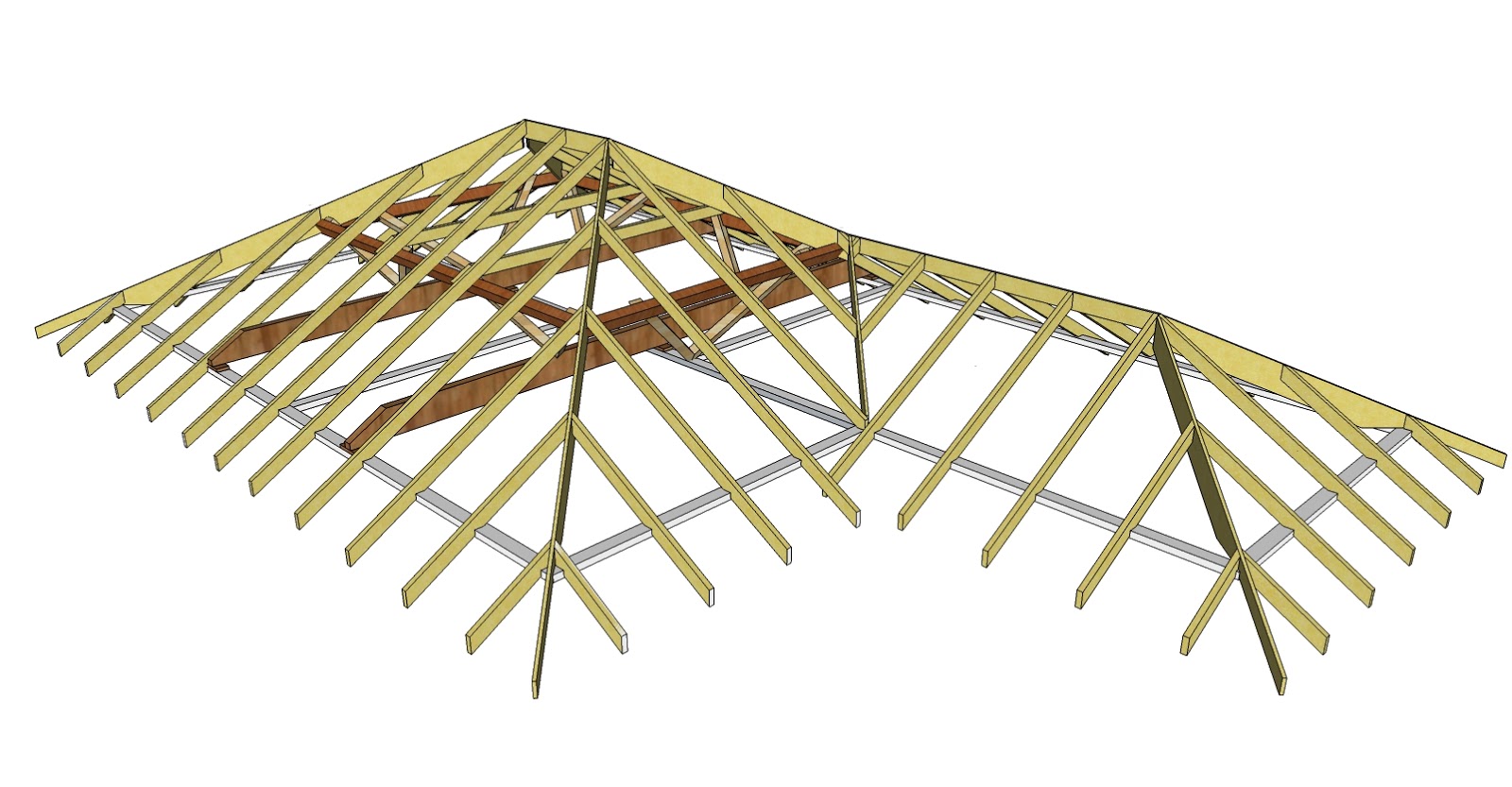

Вальмовая и ендовая крыша имеет несколько соединяющихся вальмовых крыш. Строители могут использовать вальмовую и ендовную крышу в домах с несколькими уровнями, необычной формы, слуховыми окнами и надстройками для домов, в которых уже есть вальмовая крыша.

Что такое вальма крыши?

Шатр крыши — это место, где сходятся две наклонные стороны. Угол бедра известен как скос бедра.

Что такое долина на крыше?

Долина крыши — это место соединения двух поверхностей крыши. Например, в вальмовой и ендовной крышах ендовой называется место соединения двух шатровых крыш.

Плюсы и минусы вальмовых и ендовных крыш

Как и любой другой стиль, вальмовые и ендовильные крыши имеют свои плюсы и минусы.

Плюсы вальмовых и ендовных крыш:

Эстетическая привлекательность – Вальмовые и ендоварные крыши хорошо сочетаются с большинством стильных домов и могут повысить привлекательность дома.
Идеально подходит для Heavy Rain — наклон вальмовых и ендовных крыш способствует эффективному стоку дождевой воды.
Улучшенная система водосточных желобов – В отличие от традиционной двускатной крыши, у вас могут быть водосточные желоба со всех четырех сторон вальмовой и ендовой крыши.
Устойчивость к ветру – Поскольку вальмовые крыши являются самоподдерживающимися, они могут выдерживать сильные ветры.

Недостатки вальмовых и ендовных крыш:

Более склонны к протечкам – Чем больше швов на крыше, тем больше вероятность протечек. Вальмовая крыша имеет много швов.
Дорогой – Некоторые вальмовые и ендовные крыши сложны, требуют специальных знаний и дополнительных расходов.

Примеры вальмовых и развальцовочных крыш

Вот несколько примеров вальмовых и развальцовочных крыш.

Большой дом с двускатной крышей

Michael LoBuglio Architects

Вот пример традиционной двускатной крыши классического дома. На крыше есть черепица и несколько ендов на стыке секций.

Крыша в стиле хип-хоп придает этому дому дополнительную привлекательность и неподвластный времени вид.

Двухуровневое ранчо с шатровой и ендовной крышей

Lacy Keller Interiors

Шатровая кровля и ендовная крыша хорошо подходят для многоуровневых домов, таких как двухуровневое ранчо.

На двухуровневом ранчо есть четыре секции вальмовых крыш — две большие области, покрывающие основное строение, и две меньшие области, покрывающие крыльцо и крошечную часть дома.

Сложная вальмовая крыша двухэтажного дома

Raykon Construction

Если вам нужен пример сложной вальмовой и ендовой крыши, отметьте этот вариант. На этой фотографии этот переходный дом имеет около дюжины вальмовых крыш, которые соединяются в долинах.

Крыша также состоит из смеси материалов, включая листы металла и черепицу.

Новое строительство с двускатной черепичной и ендовной крышей

JDC Remodeling, LLC

Шатровые и ендоварные крыши популярны во многих домах, в том числе в совершенно новых постройках. Шатровая крыша сочетает в себе современное и традиционное, что делает ее подходящей для любого стиля.

Материал этой крыши — стандартная битумная черепица.

Часто задаваемые вопросы (FAQ)FAQ

Какой материал можно использовать для вальмовой и ендовой крыши?

Многие дома с вальмовыми и ендовными крышами покрыты черепицей. Хотя черепица наиболее популярна, вы также можете использовать металл или плитку.

Что такое вальмовая крыша?

Строители используют крестообразную крышу на L-образных конструкциях. Две шатровые крыши уложены перпендикулярно и сходятся в ендове.

В чем разница между вальмовой крышей и ендовной?

Вальмовая крыша имеет четыре наклонных стороны. Впадина в крыше – это место соединения двух поверхностей крыши. В вальмовой и ендовной крышах ендовы — это место, где сходятся несколько шатров.

Вальмовые и ендовные крыши имеют более одной вальмовой крыши на одной конструкции. Долина — это место, где соединяются две поверхности крыши.
