Узел цоколя каркасного дома: пошаговая инструкция сборки с фото

Узлы деревянной стены своими руками для постоянного проживания- Советы +Видео

Все конструкции каркасного дома состоят из следующих деталей и элементов — нижняя и верхняя обвязка, вертикальная стойка, укосы, цокольные и межэтажные перекрытия, оконные и дверные проемы. Последовательность сборки и установка деревянного каркасного дома будет зависеть от применяемых инженерных решений.

Наиболее популярными являются так называемые платформенные каркасы. Название их объясняется тем, что перед возведением и установкой стен, на фундаменте в первую очередь сооружается цокольное перекрытие с последующей укладкой чернового пола. Фрагменты и элементы конструкции каркасного дома собирают в рамы на готовой платформе, далее происходит их монтаж и установка к перекрытию поверх установленного чернового пола.



После этого операции повторяются, крепятся межэтажные перекрытия, на которые устанавливают стены следующего этажа.

Достоинствами данной конструкции каркасного дома являются отточенная специальная технология и удобство выполнения и монтажа работ.

Наличие ровного и гладкого основания существенно облегчает раскладку и последующий монтаж всех элементов, также позволяет производить сборку всех стен каркаса с максимальной точностью и надежным качеством.

Недостатками платформенной конструкции в том, что после укладки и установки листов чернового пола, не рекомендуют допускать его намокания. И в условиях пасмурной и дождливой погоды нужно обязательно предусмотреть защитные меры для перекрытий от дождя.

Еще одним недостатком является ремонт перекрытий каркаса платформенного типа. Стены такого каркаса стоят прямо на балках перекрытия, и это делает затруднительным замену основных балок, без серьезного и продуманного вмешательства в остальные детали и элементы всей конструкции.

Обработка пола антсептическими пропитками

Такая проблема не будет являться актуальной, если все детали и элементы конструкции будут хорошо и качественно обработаны пропитками, а использовать их будут в нормальных условиях влажности.

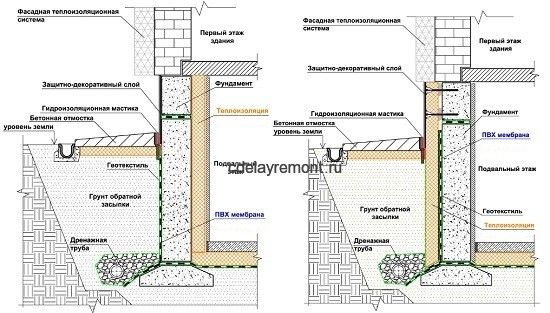

Срок службы цокольного этажа и его конструкций может существенно сократиться из-за плохо проветриваемого подполья, постоянного переувлажнения и плохой биозащите. В связи с такими условиями при строительстве следует обеспечить доступ в подполье и цокольные этажи для периодического технического осмотра конструкций.

Существуют и многие другие типы и варианты конструкции деревянного каркасного дома и его цокольного этажа. Одним из таких является установка перекрытие после монтажа каркаса стен. Балки кладутся поверх горизонтальной стеновой доски каркаса. Такой вариант позволит вам заменять балки перекрытия при любой необходимости.

• Минусом данной схемы является то, что при отсутствии гладкого и ровного основания сборка стен всего каркаса происходит в усложненных условиях. Кроме того будет затруднительно осуществить подрезку плит и утеплителя чернового пола в районе стыков перекрытия и стен.
• Второй вариант цокольного перекрытия заключается в том, что установка идет в виде отдельного собранного короба внутри всего периметра стен. Благодаря этому конструкция стены каркасного дома и ее перекрытия будут абсолютно независимыми друг от друга. Такая конструкция будет возможной, если фундамент каркасного дома достаточно большой. Именно этот вариант позволит сдвинуть стены дома к наружному краю, а на внутренней части установить балки для перекрытия.

Установка стен сбоку с платформы фундамента

Такой способ интересен тем, что при лучшей ремонтопригодности он отлично сохраняет все преимущества платформы. На фундаменте первоначально возводят короб перекрытия, а после все стены собирают уже на нем. Главное отличие в том, что после окончательной сборки, стены приставляются сбоку друг к другу, а не ставятся непосредственно на перекрытие. Минусом данной конструкции будет являться использование более широкой фундаментальной ленты по сравнению с вариантами, которые мы рассматривали ранее. Это приведет к увеличению расходов всех материалов на фундамент и возрастание его стоимости.

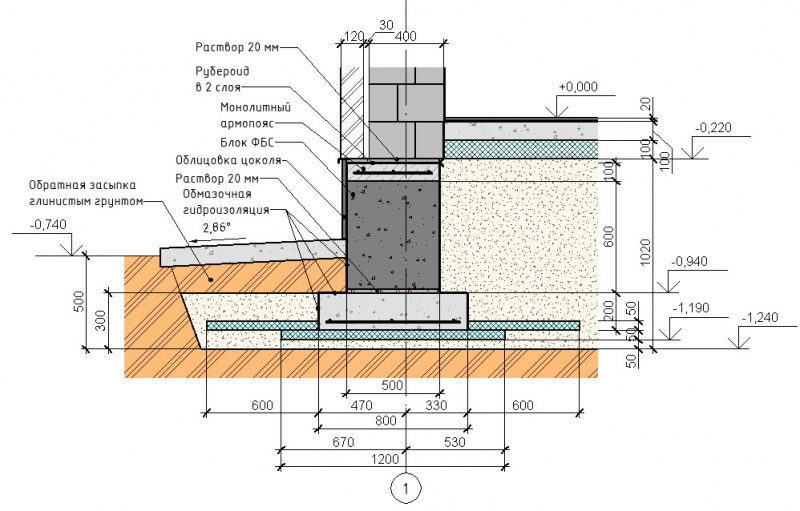

Возводить каркасные дома возможно практически на любом виде фундамента. Самое распространенное решение предполагает применение столбчатого или свайного фундамента. В данном случае вершины всех столбов объединяют специальным толстым обвязочным брусом, на котором крепят каркас. Перед установкой каркаса по фундаменту крепят слой рулонной гидроизоляции.

Типы соединительных элементов и узлы каркасного дома

При строительстве и ремонте часто приходится соединять элементы и детали в узлы и специальные конструкции. Соединения деревянных элементов и деталей конструкций принято называть посадками.

Соединения в деревянных конструкциях можно определить пятью типами посадок: напряженные, плотные, скользящие, свободные и очень свободные посадки.

Узлы соединений каркасного дома

Узлы — это части деревянных конструкций в местах соединения элементов и деталей. Соединения конструкций из дерева можно разделить на следующие типы: торцевые и боковые, угловые и Т-образные, крестовидные и L-образные, а также ящичные угловые соединения.

Столярные соединения могут иметь более 200 вариантов. Мы рассмотрим только те соединения, которые используют в работе столяры и плотники.

Торцевое соединение деталей — это соединение элементов и деталей по длине, когда один из элементов является продолжением другого. Данные соединения могут быть гладкими, зубчатыми и с шипами. Дополнительно их можно закрепить клеем, шурупами либо специальными накладками.

Торцевые соединения горизонтального типа выдерживают огромные нагрузки на сжатие, загиб и растяжение.

Все пиломатериалы принято наращивать в длину, таким образом, образуя на их концах вертикальные и горизонтальные зубчатые соединения. Данные соединения не испытывают давления в течение всего рабочего процесса склеивания.

Соединение пиломатериала. Виды шипов

Соединения для деревянных конструкций выполняют тщательно и надежно, в соответствии с тремя основными классами точности.

Первый класс предназначается для специального измерительного инструмента повышенного качества, второй класс — идет для изделий и деталей мебельного производства, а третий — идет для строительных деталей, инвентаря для сельского хозяйства и прочее.

Боковые соединения кромкой, несколькими досками или рейками называют сплачиванием. Данные соединения используют в конструкциях полов, дверей, ворот и т. д. При обшивке стен и потолков каркасного дома, верхние доски будут перекрывать нижние на 1/4 их ширины. Наружные стены обычно обшивают внахлест горизонтальными уложенными досками. Верхняя доска должна перекрывать нижнюю на 1/4 ее ширины, это обеспечит отвод атмосферных осадков.

Соединение концов детали со средней частью другой детали образует Т-образное соединение. Данное соединение имеет огромное число вариантов крепления. Такие соединения (обычно их называют вязки) используют при сопряжении лаг всех перекрытий и межкомнатных перегородок с обвязкой каркасного дома.

Соединение элементов и деталей под прямым либо косым углом называется крестовидное соединение. Данное соединение имеет один или несколько пазов. Крестообразные соединения принято использовать в конструкциях фермерских крыш.

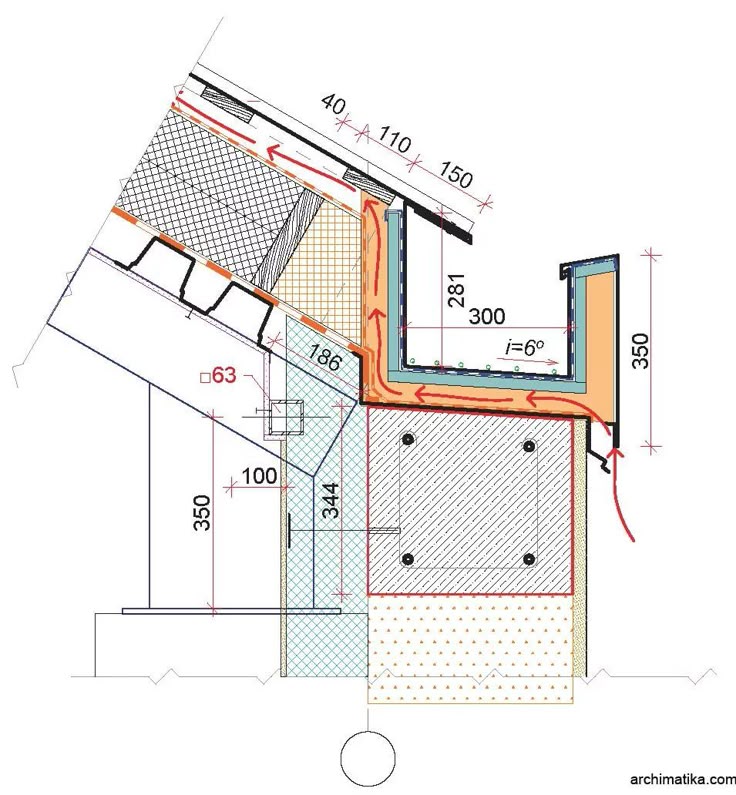

Соединения для конструкции крыши

Основные узлы каркасного дома и способы их обустройства

Содержание

• Содержание статьи
• Соединения обвязочного бруса
• Как сделать верхнюю обвязку?
• Узлы верхней обвязки
• Шаг 3: Каркасные стены
• Фундамент: как выбрать
• Шаг 2: Нижняя обвязка и пол
• Устройство каркаса
• Крепление верхней обвязки каркасного дома

Содержание статьи

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента. сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится

При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь .

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео по теме «Как сделать нижнюю обвязку каркасного дома «:

Соединения обвязочного бруса

При производстве работ своими руками необходимо обеспечить надежное соединение ростверка на углах, в местах примыкания наружных и внутренних стен. При достаточно большой длине здания стандартной длины пиломатериалов может не хватить и потребуется соединение бруса обвязки по длине.

Соединения можно выполнять следующими способами:

• «в лапу» и «в пол дерева» подходит для наращивания длины;
• «ласточкин хвост» (самое герметичное, но сложное в выполнении) подойдет для примыкания внутренних стен к наружным;
• «коренной шип» лучше всего использовать для углов;
• «встык» — самый простой тип соединения, характеризуется невысокой надежностью.

Длину стыков «в лапу» и «в пол дерева» подбирают в зависимости от сечения обвязочного бруса. Размер соединения должен находиться в пределах 2-3 высот балки.

Lля надежного закрепления дополнительно используют нагели.

Как сделать верхнюю обвязку?

После установки стен и выравнивания их по уровню берём доски толщиной 50 мм. и начинаем укладывать на стены каркаса.

Укладывать доски следует внахлёст с соседней стеной. Крепление производим по всей длине доски, особенно тщательно крепим к соседней стене минимум пятью гвоздями в шахматном порядке.

Чтобы связать основные несущие стены с перегородками есть несколько способов. Для реализации первого способа потребуется сделать перемычки между стойками каркаса, к ним мы и будем крепить перегородку.

Верхнюю доску обвязки следует также сделать внахлёст тем самым связывая несущую стену и перегородку.

Второй вариант, следует установить дополнительно ещё две стойки на основную стену каркаса, или если у вас перегородка приходится на на уже установленную стойку, то устанавливаем рядом ещё одну стойку и после этого крепим перегородку к этим стойкам, после чего делаем верхнюю обвязку как показано на фото.

Третий вариант более дорогой, и по мне более предпочтительный. В качестве стойки устанавливаем брус и крепим к нему перегородку. Доску верхней обвязки крепим как обычно внахлёст, тем самым увязывая перегородку и основную несущую стену.

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

• обвязку формируют из двух досок;
• ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
• для крепления берут гвозди длиной 6 и более см;
• участки стыковки досок переносят на середину вертикальных стоек;
• концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

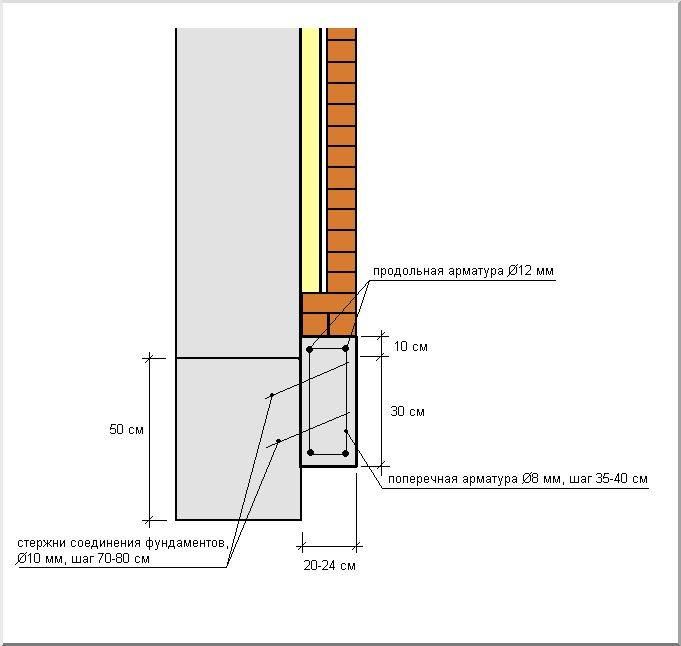

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

• хорошее утепление для снижения теплопотерь;
• готовый под отделку пол первого этажа;
• выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Шаг 2: Нижняя обвязка и пол

Нижняя обвязка, или лежень — горизонтальная конструкция, передающая нагрузку от всего дома на фундамент. Ее изготавливают из хорошо просушенной обрезной доски 50х150 мм или бруса сечением 100х150 мм.

Ставим обвязку и лаги

Последовательность операций при монтаже лежня:

1. Раскладывают по периметру фундамента доски или брусья, обработанные биозащитными составами и антипиренами. Обрезают излишки.
2. Отмечают точки расположения болтов, уложив лежень сверху и слегка ударив молотком над каждым крепежом.
3. Просверливают мощной дрелью отверстия в местах вмятин. Диаметр должен быть больше сечения болта на 3 мм.
4. Укладывают на фундамент утеплитель — ленту из стекловолокна, сверху устанавливают лежень.
5. Завинчивают гайки на болты с шайбами ударным гайковертом или вручную гаечным ключом.
6. Контролируют горизонтальность нижней обвязки нивелиром или строительным уровнем. Если нужно изменить положение бруса, ослабляют гайку, подкладывают деревянные клинья и поднимают до нового уровня. Зазор заполняют жидким бетоном.

В углах брусья стыкуют «вполдерева» или с коренным шипом.

Укладка лежня.

Следующий этап после укладки лежня — устройство полов. При монтаже каркасного дома методом «канадской платформы» они послужат основанием для сборки блоков стен. Если предполагается устанавливать стойки последовательно, по готовому полу перемещаться удобнее, чем постоянно подниматься по стремянке.

Полы в каркасном доме монтируют тремя способами:

• по грунту;
• по лагам;
• по готовому плитному фундаменту.

Полы по лагам устраивают в доме на свайном или ленточном фундаменте. В этом случае образуется проветриваемый подпол между низом конструкции и землей. Укладку лаг проводят тремя способами:

• опирают на лежень и укрепляют с внешней стороны фасадной доской;
• устанавливают в вырезанные в нижней обвязки пазы;
• монтируют встык к лежню с помощью металлических кронштейнов.

Для лаг используют брус сечением от 110х60 мм до 220х180 мм в зависимости от расстояния между опорами. Чем больше ширина пролета, тем мощнее должен быть элемент.

Шаг при укладке — 50-60 см. В местах установки тяжелого оборудования или мебели балки монтируют чаще — через 30-40 см.

Монтаж лаг пола.

Порядок проведения работ при устройстве пола по лагам на металлических кронштейнах:

1. Раскраивают и нарезают балки нужной длины.
2. Устанавливают их на оцинкованные кронштейны, закрепляют саморезами или гвоздями.
3. К нижней части лаг прибивают черепные бруски сечением 50х50 мм.
4. На бруски укладывают влагостойкую фанеру или листы ОСП. Настил будет служить основанием под утеплитель.

При пролете свыше 2,5 м между лагами устанавливают распорки — отрезки бруса или доски, придающие системе жесткость на изгиб. Их закрепляют гвоздями, прибивая в торец наискось через лагу.

Шаг укладки распорок зависит от ширины пролета:

• 2,5-3,5 м — 1 элемент;
• 3,5-5,4 — 2 доски;
• 5,4-7,2 — 3 распорки;
• больше 7,2 м — от 4 штук.

Все деревянные конструкции перед укладкой обрабатывают антисептиками и антипиренами. Это продлевает срок службы материала и защищает от гниения, насекомых и огня.

Утепление и настил пола

Одна из главных задач, если мы строим каркасный дом, — надежно утеплить все поверхности

Через полы и подвалы теряется до 10-15% тепла, поэтому нужно уделить особое внимание термоизоляции конструкций

Для утепления деревянных полов используются материалы:

• гранулированные — керамзит, шлак, вермикулит;
• рулонные — каменная, стеклянная, шлаковата, пенополиэтилен, пробка;
• плиты из минеральной ваты, пенополистирола, ДСП;
• жидкие — пенополиуретан, эковата.

Не рекомендуется применять для утепления деревянных полов пенополистирол. При нагревании он выделяет опасные для человека газы.

По настилу расстилают гидроизоляцию из плотных пленок в 2 слоя с нахлестом 10-15 см. Гранулированный, плитный или рулонный утеплитель укладывают толщиной, соответствующей теплотехническому расчету для климата конкретного региона. Обычно это 10-20 см для минваты, 30 см — для керамзита.

Утепление минеральной ватой пола в каркасном доме.

Сверху материалы накрывают пароизоляционной мембраной, через поры которой влага может испаряться в атмосферу. Пленку закрепляют степлером. Для создания вентиляционного зазора по лагам набивают контррейки.

Пароизоляция с вентиляционным зазором.

По контррейкам монтируют финишное покрытие со звукоизоляционной прокладкой.

Если для утепления применяют фольгированные материалы, при укладке их обращают в сторону помещения. Так инфракрасные лучи будут отражаться в комнату.

Устройство каркаса

В процессе сборки каркаса дома и угловые и промежуточные стойки закрепляют сначала на металлических уголках, затем устанавливают перемычки-связи, которые обеспечивают жесткость всей каркасной конструкции. Как вариант, стойки устанавливают на обвязочные пояса до монтажа чернового и чистового пола нижнего яруса. В этом случае монтаж стоек выполняют с помощью дополнительных накладных элементов – отрезки бруса закрепляют на саморезах по внутренним сторонам стоек и обвязочным брусьям. Если стойки монтируют после выполнения настила пола, то в настиле по балкам перекрытий запиливают пазы для установки стоек, затем выполняют крепеж стоек к балкам и обвязочному поясу на саморезах. еще один вариант, самый распространенный при строительстве каркасных домов – это монтаж стоек одновременно с укосинами в виде диагональных подпорок, устанавливаемых по обе стороны от каждой стойки, крепят укосины на гвоздях или на саморезах. такая фиксация с помощью подпорок- укосов обеспечивает жесткость каркасу уже в процессе стройки.

Более сложный и профессиональный метод крепежа стоек каркаса – это обвязка с полной или неполной вырубкой. Подобны врубки требуют мастерства и опыта, поскольку нужна точность. Более простой вариант – стойки крепят в дополнительные усиливающие брусья, которые прибивают по перпендикуляру относительно балок перекрытия.

При установке стоек строго следят за точностью размеров будущих стен и простенков – оконные и дверные проемы в каркасной конструкции требуют дополнительной жесткости в соответственных участках каркаса. При монтаже стоек проемы окон и дверей сначала обозначены с помощью поперечных брусьев. Эти поперечины-перемычки получают дополнительную жесткость и связь с каркасом после усиления сверху и снизу более короткими стойками с частым шагом. Эти бруски-распорки обеспечивают нужную жесткость и связь каркаса.

Все стойки выверяют на вертикальность, причем обязательно по двум плоскостям – это условие будущей устойчивости и прочности каркасного строения. К выверке стоек подходят крайне тщательно, инструменты – обычный строительный уровень или лазерный нивелир, но при любом инструменте контроль должен быть постоянным, и корректируют стойки каркаса непосредственно в процессе монтажа. После окончательного крепления выполняют еще одну контрольную проверку на вертикальность стоек в плоскости стены. Крепление предварительно выполняют с помощью реечных перемычек, обеспечивая фиксацию стоек в проектном положении и возможность корректировки. Часто применяют дополнительные временные укосы, которые после закрепления стенового каркаса в единую систему демонтируют.

В процессе монтаж стоек наступает момент, когда все стойки установлены и держатся с достаточной жесткостью, и этот момент открывает следующий процесс – начало соединения стоек верхними обвязками. Верхнюю рамную обвязку прибивают по торцевым частям стоек, а далее делают фиксирующий крепеж на металлических уголках и распорках – диагонально закрепленных откосах. Верхние обвязочные пояса состоят из балок той же ширины, что и вертикальный стоечный каркас. Крепеж верхнего обвязочного пояса особенно важен, поскольку балки верхней обвязки послужат в качестве основы балкам чердачного перекрытия – то есть будут держать всю стропильную систему каркасного дома.

После того, как завершен монтаж верхнего обвязочного пояса, специалисты рекомендуют проводить наружную обшивку каркаса дома. обшивают каркас различными листовыми материалами – фанерными листами, ОСП и цементно-стружечными плитами. Монтаж выполняют на саморезах, листы обшивки крепят в вертикальным угловым и промежуточным стойкам каркаса. Эти листы обшивки обеспечат необходимую пространственную жесткость каркасу дома в процессе строительства.

К монтажу балок чердачного перекрытия и конструкциям крыши каркасного дома переходят только после полной проверки стенового каркаса на прочность и устойчивость. Вся конструкция должна быть стабильной и связанной, вертикальность стоек в плоскостях стен и в перпендикулярной плоскости должна быть абсолютной, все крепления выполнены по постоянной схеме.

Сооружение каркаса дома – ответственная работа, хотя и выполняется довольно быстро по сравнению с другими строительными процессами. Работают над каркасным строением, как правило, не в одиночку, хотя и один работник вполне в силах справиться с легкими элементами стенового каркаса. Но при работе бригадой каркасный дом вполне возможно вывести под кровлю в течение одного весенне-летнего периода, и выполнить отделочные работы и проводку безопасно и под крышей.

Крепление верхней обвязки каркасного дома

Для верхней обвязки рекомендуется брать такое же дерево, какое использовалось для укладки нижней. Тогда сечение будет идентичным, что значительно упростит выполнение обшивки и утепления стен.

Брусья верхней обвязки на углах стыкуются также с помощью вырубки. К вертикальным стойкам они крепятся таким же способом, которым стойки фиксировались к нижней обвязке (вырубкой или стальными уголками).

Если выбрано крепление уголками, то они просто фиксируются саморезами. В случае крепления методом вырубки в брусьях сначала делаются пазы под каждую стойку (аналогично тому, как это выполнялось в брусьях нижней обвязки), а затем они одеваются на вертикальные стойки.

Очень важно, чтобы эти пазы располагались строго над пазами нижней обвязки. Только при соблюдении этого условия вертикальные стойки будут действительно стоять вертикально

В противном случае может получиться перекос нескольких стоек или всего каркаса в целом.

Уложенные брусья крепятся к каркасу гвоздями. При этом необходимо, чтобы каждый гвоздь вошел в стойку как минимум на 10 см.

Для придания большей жесткости каркасу дома верхняя обвязка выполняется с диагональными раскосами.

Нижняя и верхняя обвязки имеют большое значение для обеспечения прочности и надежности всей конструкции каркасного дома

Поэтому крайне важно подойти к их изготовлению с большой ответственностью. И тогда дом будет крепким и долговечным

Рамы, стойки и шкафы | CommScope

1. Дом
2. Тип продукта
3. Шкафы, панели, корпуса и питание
4. Рамы, стойки и шкафы

Рамы для крепления сзади

Оптоволоконные концентраторы

Шкафы ввода оптоволокна

Стойки с открытой рамой

Оптические кроссы (ODF)

Аксессуары

Компания CommScope предлагает обширный ассортимент рам, стоек и шкафов для развертывания снаружи и внутри предприятия, разработанных для обеспечения превосходной организации кабелей и защиты от радиуса изгиба для ваших оптоволоконных кабелей. Нужна ли вам оптическая распределительная рама высокой плотности (ODF), оптоволоконный входной шкаф (FEC), оптоволоконный распределительный концентратор FTTX (FDH) или стойка с открытой рамой — наши решения масштабируются для будущего роста и просты в установке. В отличие от стандартных продуктов на рынке, эти продукты являются модульными и гибкими, специально разработанными для современных быстро меняющихся сред с высокой плотностью волокон.

• Оптоволоконные распределительные шкафы или концентраторы (FDH) бывают различных размеров, конфигураций и мощностей, что позволяет настраивать их в соответствии с индивидуальными потребностями и требованиями.
• FACT ODF (использующий популярную структуру FIST) обеспечивает полный доступ спереди, установку без инструментов и сверхвысокую плотность подключения в высоком модульном и легком корпусе.
• ODF NG4access обеспечивает гибкость конфигурации и сращивания на раме благодаря платформе с полным передним и задним доступом с лучшей в отрасли плотностью.
Продукты
• OMX и FEC позволяют быстро и легко получить доступ к соединениям на входе с помощью удобных лотков или ящиков.
• Инновационный корпус NETpodium™ представляет собой легкую алюминиевую раму, которую при необходимости можно трансформировать в закрытый шкаф. Эти кабельные организаторы высокой плотности, оснащенные большими вертикальными каналами для крепления кабелей, обеспечивают превосходный контроль радиуса изгиба и поддержку коммутационных кабелей в средах с высокой плотностью. Примечание. Этот продукт недоступен в Северной Америке.

Показаны 12 36 60 из 736 результатов найдено

Сортировать Сортировать по: номеру детали Сортировать по: названию детали Сортировать по: описанию Сортировать по: популярности

Избранное

1671495-1

Кабельный органайзер высокой плотности с фронтальной загрузкой, 1U

1671495-1

• Доступность в регионах: Азия | Австралия/Новая Зеландия | Европа, Ближний Восток и Африка | Латинская Америка | Северная Америка
• Портфолио: CommScope®
• Тип продукта: Оборудование для прокладки кабелей
• Цвет: Черный
• Стойки: 1

СпецификацииХарактеристики

ДокументацияДокументы

Сравнивать

1671495-1

• Портфолио: CommScope®
• Тип продукта: Оборудование для прокладки кабелей
• Цвет: Черный
• Стойки: 1
• Региональная доступность: Азия | Австралия/Новая Зеландия | Европа, Ближний Восток и Африка | Латинская Америка | Северная Америка

Избранное

760243569 | OCAB-P-D0-01

Распределительный шкаф OCAB Outdoor

760243569 | OCAB-P-D0-01

• Региональная доступность: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Большой
• Доступ: Двойная дверь | Передний

СпецификацииХарактеристики

Сравнивать

760243569 | OCAB-P-D0-01

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Большой
• Доступ: Двойная дверь | Передний
• Региональная доступность: EMEA

Избранное

760246203 | OCAB-P-I3-INW-72F

Распределительный шкаф OCAB Outdoor – внутренняя часть

760246203 | OCAB-P-I3-INW-72F

• Доступность в регионах: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор

СпецификацииХарактеристики

Сравнивать

760246203 | OCAB-P-I3-INW-72F

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Региональная доступность: EMEA

Избранное

760246204 | OCAB-P-I3-INW-144F

Распределительный шкаф OCAB Outdoor – внутренняя часть

760246204 | OCAB-P-I3-INW-144F

• Доступность в регионах: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор

СпецификацииХарактеристики

Сравнивать

760246204 | OCAB-P-I3-INW-144F

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Региональная доступность: EMEA

Избранное

760246205 | ОКАБ-П-С4-Д315-КИТ01-72Ф

Распределительный шкаф OCAB Outdoor

760246205 | OCAB-P-S4-D315-KIT01-72F

• Доступность в регионах: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Малый
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760246205 | OCAB-P-S4-D315-KIT01-72F

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Маленький
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Избранное

760248005 | ОКАБ-П-С1-01

Распределительный шкаф OCAB Outdoor

760248005 | OCAB-P-S1-01

• Региональная доступность: Европа, Ближний Восток и Африка
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248005 | OCAB-P-S1-01

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный кросс-концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Избранное

760248006 | ОКАБ-П-С1-02

Распределительный шкаф OCAB Outdoor

760248006 | OCAB-P-S1-02

• Региональная доступность: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248006 | OCAB-P-S1-02

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Избранное

760248007 | ОКАБ-П-С2-01

Распределительный шкаф OCAB Outdoor

760248007 | OCAB-P-S2-01

• Региональная доступность: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248007 | OCAB-P-S2-01

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Избранное

760248008 | ОКАБ-П-С2-02

Распределительный шкаф OCAB Outdoor

760248008 | OCAB-P-S2-02

• Доступность в регионах: Европа, Ближний Восток и Африка
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760248008 | OCAB-P-S2-02

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный кросс-концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Избранное

760249323 | ОКАБ-П-Д1-01

Распределительный шкаф OCAB Outdoor

760249323 | OCAB-P-D1-01

• Региональная доступность: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Большой
• Доступ: Двойная дверь | Передний

СпецификацииХарактеристики

Сравнивать

760249323 | OCAB-P-D1-01

• Серия продукта: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Большой
• Доступ: Двойная дверь | Передний
• Региональная доступность: EMEA

Избранное

760250754 | OCAB-P-S4-D250-KIT01-72F

Распределительный шкаф OCAB Outdoor

760250754 | OCAB-P-S4-D250- KIT01-72F

• Доступность в регионах: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760250754 | OCAB-P-S4-D250-KIT01-72F

• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Избранное

760250755 | OCAB-P-S4-D315-KIT01-144F

Распределительный шкаф OCAB Outdoor

760250755 | OCAB-P-S4-D315-KIT01-144F

• Доступность в регионах: EMEA
• Серия продуктов: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь

СпецификацииХарактеристики

Сравнивать

760250755 | OCAB-P-S4-D315- KIT01-144F

• Серия продукта: OCAB
• Тип продукта: Оптоволоконный концентратор
• Размер корпуса: Средний
• Доступ: Спереди | Одностворчатая дверь
• Региональная доступность: EMEA

Сравнивать

Видео

Оптическая распределительная рама высокой плотности FACT

Смотреть

Брошюра

Платформа NG4access ODF

High Speed ​​Migration

Подготовьте свою сеть к High Speed ​​Migration

• Документы
• Другие способы просмотра

• Каталог: Оптическая распределительная рама NG4access

  ODF NG4access спроектирован и сконфигурирован для быстрого развертывания, простоты подключения и с минимальным риском для сети, а также возможностью реконфигурации, расширения сети и внедрения новых Сервисы. С NG4access установка и обслуживание больших объемов оптоволокна может выполняться быстрее, проще и с меньшими затратами.

  Скачать

• Каталог: Оптическая распределительная рама NGFB (черная)

  Оптическая распределительная рама следующего поколения (NGF) представляет собой надежное решение с высокой плотностью размещения и служит в качестве основного оптоволоконного кросса на вашем объекте. Проверенная в отрасли конструкция, эта рама необходима для любого современного средства связи, ни одно стандартное оптоволокно не может сравниться.

  Скачать

Поиск по категории

Поиск по сети

песен и комод с 3 ящиками – Google

0025

Такой вариант

СОНГЕСАНД Комод с 3 ящиками, белый, 32 1/4×31 7/8″ – IKEA

www. ikea.com › … › Комоды и комоды

Bewertung 4,6

5 (119) · 149,99 $ · Auf Lager

SONGESAND Комод с 3 ящиками, белый, 32 1/4×31 7/8″. Классический дизайн с филенчатыми фасадами ящиков никогда не выходит из моды. Вы не нарушите чью-либо красоту …

Bilder

Alle anzeigen

Alle anzeigen

СОНГЕСАНД Комод с 3 ящиками, белый, 82×81 см – IKEA

www.ikea.com › … › Комод

Bewertung 4,9

(15) · 100,00 £ до 125,00 £

SONGESAND белый, Комод с 3 ящиками, 82×81 см. Классический дизайн с филенчатыми фасадами ящиков никогда не выходит из моды. Вы не нарушите ничью красоту …

ИКЕА Сонгесанд Комод с 3 ящиками Белый 32 1/4×31 7/8 303.668.37

www.amazon.com › Сонгесанд-Комод с 3 ящиками-W..

и выше · Цена: $200 – $500 · Высота: от 30 до 34,9 дюймов · Ширина: от 24 до 35,9 дюймов · Количество ящиков: 3 · Материал: инженерная древесина.

ИКЕА СОНГЕСАНД Комод с 3 ящиками 82 x 81 см …

www.amazon.de › ИКЕА-СОНГЕСАНД-Комод с ящиками…

ИКЕА СОНГЕСАНД Комод с 3 ящиками 82 x 81 см белый ; Бренд, Незавершенный ; Количество ящиков, 3 ; Отделка мебели, Белый …

СОНГЕСАНД Комод с 3 ящиками, белый, 32 1/4×31 7/8″ – IKEA – Pinterest

www.pinterest.com › Узнайте › Домашний декор

Bewertung 4,4

· 179,00 $

SONGESAND Комод с 3 ящиками – белый 32 1/4×31 7/8 “(82×81 см). 179,00 $ · Товар …

СОНГЕСАНД Комод с 3 ящиками, белый, 32 1/4×31 7/8″ – IKEA – Pinterest

www.pinterest.com › Подробнее › Домашний декор

13-nov-2020 – SONGESAND Комод с 3 ящиками, белый, 32 1/4×31 7/8″. Классический дизайн с филенчатыми фасадами никогда не выходит из моды.

Комод с 3 ящиками Songesand | Wayfair

www.wayfair.com › ключевое слово › ключевое слово=3+ящик.
