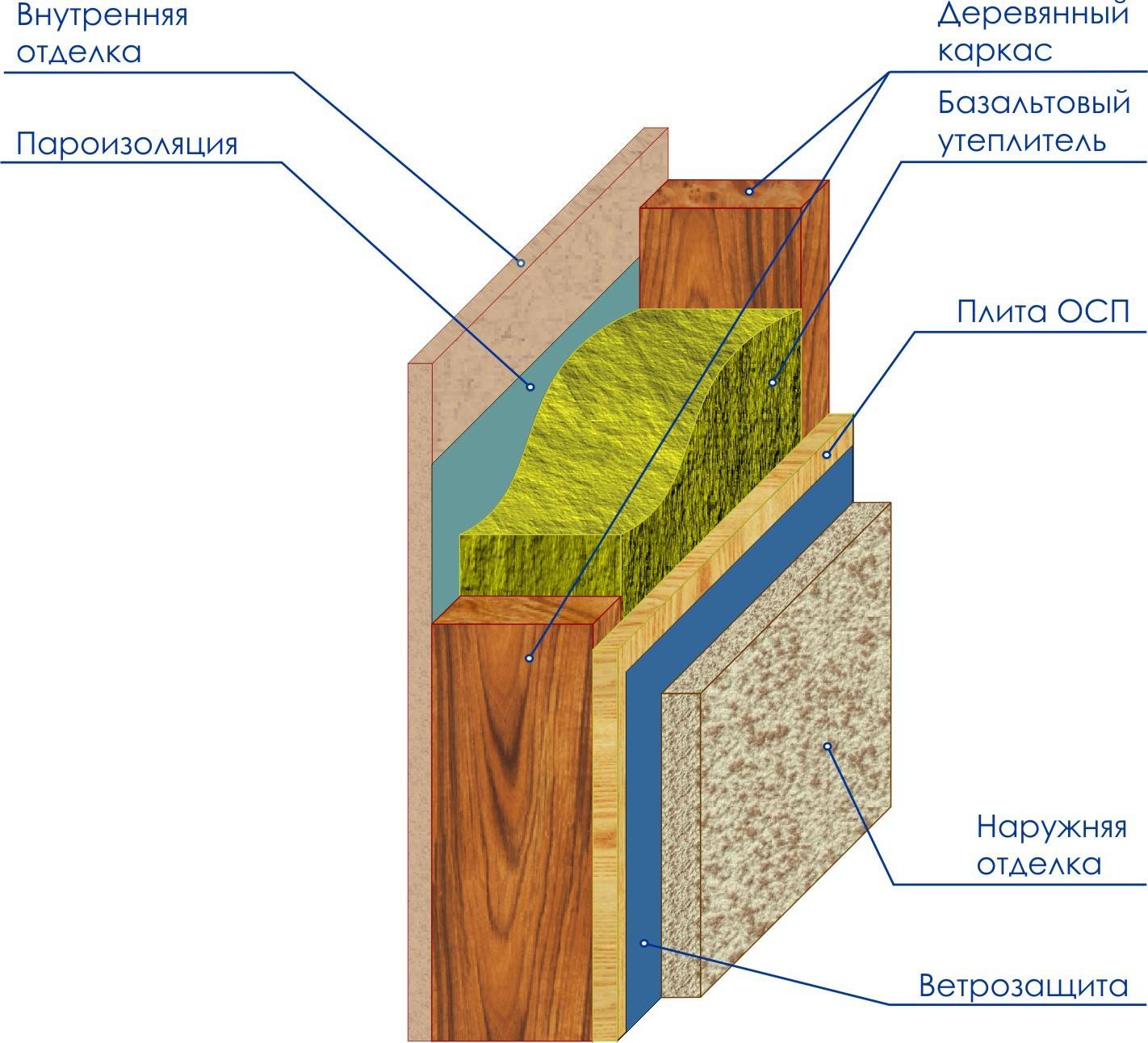

Устройство каркасных стен дома: Устройство стены каркасного дома – узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

Каркас внутренних стен и перегородок

Любой, самый небольшой дом, если это не хозблок или бытовка, имеет внутри как минимум два помещения. Для разделения их ставится как минимум одна стена. Это вносит существенные изменения в распределение вертикальных нагрузок на каркас со стороны крыши и кровли, а также нагрузок на нижнее перекрытие здания. Установка внутренних стен и перегородок должны производиться с учетом этих нагрузок и с учетом рационального использования всей площади дома.

Внутренние помещения дома разделены стенами и перегородками. Они различаются в первую очередь по своим функциям:

1. Внутренние стены выполняют две функции – несущую и ограждающую
2. Перегородки – только ограждающую функцию.

Это означает, что внутренние стены принимают на себя часть вертикальных нагрузок от верхней части дома, а именно:

• Веса снежного покрова зимой,
• Веса кровли
• Веса стропильной системы крыши
• Веса людей и мебели при устройстве второго этажа
• Веса стен и перегородок второго этажа

Внутренние стены переносят нагрузки на нижнее перекрытие и далее на фундамент здания.

Перегородки не несут нагрузок от верхней части здания, но сами своим весом оказывают воздействие на нижнее перекрытие, передающееся потом на фундамент.

Вследствие разной несущей способности стен и перегородок устройство их и особенности монтажа могут различаться.

Помимо того, что стены по разному несут нагрузку от верхней части здания, они могут различаться и по своему строению:

1. По степени утепления. Основной вклад в утепление дома несут внешние стены дома. Однако и между помещениями происходит теплообмен. Некоторые помещения, типа кладовых или подсобок, могут не обогреваться, а другие, например, ванные комнаты или сауны, отапливаться сильнее других помещений. Соседние помещения, соответственно должны быть защищены от холода или перегрева. Впрочем, для внутренних стен утепление не столь актуально.
2. По звукоизоляции. Некоторые помещения имеет смысл дополнительно звукоизолировать, например домашний кинозал или ванную комнату, или спальни.
3. По наличию проемов. Стена могут быть глухими, а могут иметь дверные проемы или даже оконные, например, между кухней и столовой. Проемы, таким образом, влияют на целостность конструкции. Жесткость их должна быть усилена дополнительно.
4. По нагружаемости нижнего перекрытия. На стены могут быть смонтированы различные тяжелые предметы – мебельные шкафы, тяжелые бытовая техника, кухонные гарнитуры, – вплоть до тяжелых кондиционеров или газового нагревателя. Все это влияет на перераспределение нагрузок на нижнее перекрытие и вносит дополнительные  требования к материалу стен.

Поскольку несущая стена принимает на себя нагрузки от верхней части здания, она должна быть конструкционно прочной. Для ее возведения используется такие же брусья и доски,  какие применяются для устройства внешних стен каркаса. Как правило, для стандартных каркасных домов стойки выполнены из досок сечением не менее, чем 100х40 мм.

Таким образом, несущая способность внутренней стены не уступает таковой для внешних стен. С другой стороны, внешние стены опираются на брус нижней обвязки фундамента, то есть вертикальные нагрузки от них передаются на самые конструкционно прочные части фундамента.

Если дом установлен на плитный фундамент, устройство внутренних стен несущественно влияет на общую картину нагруженности фундамента – плита принимает все нагрузки равномерно. Другая ситуация возникает при использовании ленточного или свайного фундамента. Здесь нагрузки должны передаваться на опорные плоскости и точки через какие-то дополнительные элементы.

Несущие стены нельзя устанавливать прямо на балки чернового пола. Со временем, какой бы легкой ни казалась стена, доски чернового пола обязательно прогнутся, и целостность конструкции будет нарушена. Чтобы не подкладывать под прогнувшиеся доски дополнительные опоры, необходимо уже при устройстве фундамента учесть месторасположение несущих внутренних стен.

В ленточных фундамента монтируются дополнительные бетонные желоба, а в свайных фундаментах под линию стены ставятся дополнительные опоры.

Впрочем, зачастую несущие стены не обязательно опираются непосредственно на фундамент. Нагрузка передается на точки опоры посредством создания дополнительной жесткости основания с помощью поперечных лаг. То есть стены опираются на элементы нижнего перекрытия дома, передающие нагрузку на фундамент.

Существует три основных способа расположения несущих стен по отношению к балкам нижнего перекрытия.

На балку. Перегородки устанавливают непосредственно на балку нижнего перекрытия и фиксируют с двух сторон брусками. Сечение брусков должно совпадать с толщиной половых досок.

Установка стены на балку

Между балками. Между балками перекрытия устанавливают дополнительные опорные бруски. Они врубаются между балками, а концы их соединяются. Затем на них кладут лагу (лежень), на которую уже и устанавливается стена. Для надежности в лежне вырубается паз, а снизу устанавливается доска на ребро.

Поперек балок. В этом случае на все балки кладется поперечная лага – она устанавливается перпендикулярно балкам. Под нее устанавливается на ребро доска.

Сама конструкция несущих стен мало отличается от конструкции боковых. Сверху стойки стены упираются в доску верхней обвязки. Это может быть балка перекрытия. Если стена ставится перпендикулярно балкам перекрытия, снизу подшивается доска в направлении будущей стены. Её нужно прибивать к балкам ровно над доской нижней обвязки. Вертикальность стены, таким образом, определяется положением балки верхней обвязки – ее нужно тщательно вымерить строительным отвесом, и только тогда окончательно монтировать верхнюю доску.

Если стена будет иметь дверной проем, намечается его положение и соответственно определяется место установки вертикальных стоек.

Крепление стоек к верхней и нижней обвязке не отличается от подобного процесса для боковых стен. Стойки закрепляются с помощью металлических уголков или врубкой в балки обвязки.

Особое внимание нужно уделить месту стыковки внутренней стены с наружной. На стойку внутренней стены необходимо набить дополнительную стойку, в плоскости внутренней стены. В результате элементы обшивки внутренних стен можно монтировать без зазоров в местах соединения внутренней и внешней стены.

Для конструкционной стойкости внутренние стены выполнены в виде каркасных рам – так же, как и внешние стены. В результате, в полостях таких рам, образованных поперечным сечением стоек и балок обвязки, остается пустое пространство. Во внешние стены в эти полости закладывается утеплитель. Сами каркасные рамы обшиваются листовым материалом, обладающим повышенной прочностью, например листами ОСП толщиной до 12 мм.

Для внутренних стен в большинстве случаев не требуется ни утепление, ни мощная защита. Обшивать стены можно менее прочным, зато более легким и тонким листовым материалом:

• Гипсокартонном
• Плитами ДВП
• Плитами ОСП самой малой толщины
• Фанерой
• Листами ДСП
• Вагонкой и проч.

Такие покрытия легко поддаются разнообразным способам внутренней отделки – от декоративного оштукатуривания до наклейки обоев.

Полости каркасных ячеек тоже можно использовать.

Проблемой внутренних стен является звукоизоляция. В капитальных городских квартирах тоже существует такая проблема, но там стены значительно толще и мощнее, нежели в частных домах. Впрочем, не все определяется толщиной стен. Монолитные материалы, наоборот, могут лучше пропускать звуковые волны.

В данном случае внутренние стены заполняют материалом с хорошим шумопоглощением.

Как мы отмечали выше, перегородки не несут нагрузок от верхнего перекрытия дома. Впрочем, и сами они не должны быть чрезмерно нагружены. Они тем и отличаются от несущих стен, что не требуют установки под них дополнительных опор. Для того чтобы выдержать их вес, достаточно прочности самого пола или половых лаг. Если перегородка попадает на промежуток между лагами, достаточно установить туда перемычки.

В качестве материала перегородок обычно используется доска сечением около 100х50 мм, установленная в плоскости перегородки, либо вертикальные стоки меньшего сечения, установленные перпендикулярно ей.  Если есть необходимость хорошей звукоизоляции перегородки, поверх досок можно смонтировать уже упомянутый звуковой сэндвич. Толщина стены тогда возрастет, но вес – незначительно, так как звукопоглощающий слой достаточно легок. Некоторое уменьшение площади комнаты (ведь толщина стены может составлять 3-5 мм) окупится хорошей звукоизоляцией.

Наличие любого проема – дверного или оконного нарушает целостность стены и перераспределяет нагрузки на нее. Любое нарушение шага стойки ослабляет весь каркас стены. Способы укрепления дверных и оконных проемов были описаны в статье на нашем сайте. В целом они сводятся к установке дополнительных стоек, а также устройству ригелей – крепежных элементов, способствующих созданию равномерной нагрузки на стойки.

Если в утеплении внутренних стен особенной надобности в большинстве случаев нет (за исключением упомянутых выше), заботиться о нем нет смысла. Однако если монтируется акустический сэндвич, возникают вопросы, касающиеся пароизоляции стены. Ведь дополнительные слои могут накапливать влагу – особенно это касается акустической минваты. Пористая вата хорошо пропускает воздух, а, следовательно, и водяные пары. При определенных условиях водяной пар может конденсироваться в толщу минваты. Это нежелательный процесс – материал начинает отсыревать, появляются условия для появления грибка и плесени, неприятного запаха. Сам акустический материал становится неоднородным и постепенно разрушается.

Особенно это актуально для помещений с повышенной влажностью – кухонь, ванных комнат, санузлов. Желательно такие стены снабдить дополнительной пароизоляцией, которая известна нам по составу каракасного «пирога» боковых стен.

Кроме того, пароизоляция и гидроизоляция необходимо в местах прокладки коммуникаций между стенами – водопроводных труб, трубопровода отопления и электропроводки. Необходимо, тщательно закрывать такие проемы гидро- и пароизоляцией.

В целом, создание внутренних стен и перегородок – достаточно простая операция, если сравнить ее с сооружением всего каркаса. Главное – все внутренние стены и перегородки должны быть запланированы уже на стадии проектирования дома.

Установка дополнительных перегородок в зависимости от спонтанного желания или вдруг возникшей необходимости возможна, но требует тщательного изучения всех возможных нагрузок на нижнее перекрытие.

Анатомия несущей стены с деревянным каркасом

Руководства по проектам изысканного домостроения

Обрамление

Как это работает

Понимание назначения каждого элемента каркаса, особенно стоек, пластин и перемычек, поможет вам научиться правильно возводить несущие стены.

Майк Гертин

Если вы начинаете заниматься строительством или являетесь домовладельцем, занимающимся проектом, это поможет понять термины для частей и частей несущей стены с деревянным каркасом, как они связаны , и что каждый из них делает для передачи нагрузок (сил окружающей среды и веса материалов, людей и их вещей) на пол, фундамент и фундаменты и в конце концов земля. Пластины, шпильки, короли, валеты и седла могут звучать как случайные слова, взятые из средневекового двора, но это общепринятые термины для частей стены.

Базовая стена представляет собой прямоугольник, обрамленный набором стоек, ориентированных вертикально и зажатых между длинными досками 2×4 или 2×6, называемыми плитами. Отверстия в стене для окон и дверей называются черновыми отверстиями . А грубые проемы оформляются с помощью заголовков, шпилек, шпилек, седел и калек.

Стойки

Стойки размером 2×4 или 2×6 (но они могут быть и других размеров) высотой до стены, которые либо предварительно обрезаются на лесопилке до длины, необходимой для стандартной высоты стен, либо отрезаются по длине на месте. Они расположены на равном расстоянии друг от друга по длине стены. Обычные расстояния между центрами (расстояние от центра одной стойки до центра следующей стойки) составляют 16 дюймов и 24 дюйма. Стойки передают нагрузки, опирающиеся на верхнюю стеновую плиту, на нижнюю стеновую плиту.

Настенные пластины

Два типа настенных пластин логически называются верхней пластиной и нижней пластиной (иногда называемой «подошвенной пластиной»). Верхняя пластина может быть одинарной (одинарная верхняя пластина) или сдвоенной (двойная верхняя пластина). Двойные верхние плиты чаще всего используются на наружных или внутренних несущих стенах. Одну верхнюю пластину можно использовать в несущих стенах при условии, что стропила крыши или фермы и балки перекрытия укладываются непосредственно на стойки в стене. Нижние пластины почти исключительно одинарные. Каждая стенная стойка крепится между пластинами двумя или тремя гвоздями, вбитыми в пластины и на 1-1/2 дюйма или глубже в концы стойки.

Коллекторы

Черновые проемы делаются в стене для окон и дверей. Когда проем больше по ширине, чем расстояние между стойками, а большинство окон шире 24 дюймов, тогда в проем вставляется перемычка, чтобы нести нагрузку от прерванных стоек. Коллектор представляет собой простую балку, размер которой позволяет выдерживать нагрузку над проемом, через который она проходит. Коллекторы могут быть изготовлены из цельного пиломатериала (например, 4 × 6), состоящего из двух или трех слоев пиломатериалов 2x (например, двух 2×6 или трех 2×10) или инженерных пиломатериалов (LVL, PSL, LSL).

Натяжной и центральный шпильки

Жатка помещается между двумя шпильками и поддерживается одним или несколькими нажимными шпильками с каждой стороны чернового отверстия. Королевские шпильки имеют ту же длину и размер, что и обычные шпильки в стене; единственное отличие состоит в том, что они расположены на концах жатки, поэтому они не обязательно приземляются на обычные центральные шипы. Домкраты, иногда называемые триммерами, представляют собой шпильки, обрезанные по длине, чтобы поместиться под каждым концом жатки и до нижней пластины. Домкраты передают нагрузку, которую несет жатка, на нижнюю плиту и каркас под ней. Иногда домкраты удваиваются или утраиваются по бокам широких проемов, чтобы иметь достаточную опорную поверхность, на которую могут опираться концы жатки. Домкраты можно заменить стальными подвесками, прикрепленными к боковым сторонам шкворня. Шпильки шкворня и домкрата прибиваются гвоздями через пластины, а домкраты прибиваются сбоку к шпилькам шкворня, так что они действуют как единое целое.

Седла и калеки

Седло (также называемое подоконником или шероховатым подоконником) образует шероховатое дно окна и поддерживает вес окна. Это кусок двойного запаса, отрезанный так, чтобы поместиться между двумя домкратами, уложенный ровно и прибитый к домкратам. Шпильки Cripple (калеки) — это короткие шпильки, зажатые между седлом и нижней пластиной. Калеки расположены в центральных положениях, где были бы расположены шпильки, если бы они не были прерваны грубым отверстием. Сквозь седло и нижнюю пластину прибиты калеки.

Подробнее о каркасе:

• Видео: 10 лучших советов по компоновке каркаса стены на новом черновом полу
• Мастер-плотник: быстрое и точное возведение стен
• Будущее обрамления уже здесь
• Устранение проблем с рамой: используйте свои глаза, чтобы найти кривые шпильки, перемычки и балки

Направляющая

Обрамление

Глава

Каркас стен

Обрамление

Каркас

Надежное подробное руководство от профессионалов по созданию прочного дома, соответствующего нормам

Посмотреть руководство по проекту

Просмотреть все руководства по проектам »

Станьте участником и получите неограниченный доступ к сайту, включая Руководство по каркасному проекту.

Начать бесплатную пробную версию

Введение в каркас

• Концепции каркаса дома, советы и многое другое

Инструменты, методы и материалы для обрамления

• Инструменты
• Техники
• Обрамление пиломатериалов
• Сталь

Каркасные полы

Каркас стен

Каркас лестницы

• План лестницы
• Строительные лестницы

Каркас крыши

Эффективные методы кадрирования

• Расширенное кадрирование
• Двойные стены

Деревянный каркас

• Деревянно-каркасное строительство
• Деревянно-каркасный дизайн

Как построить стену в существующем доме

Узнайте, как возвести стену и как возвести стену в уже построенном доме! В этом учебном пособии по строительству внутренней стены рассказывается об этапах и уроках, извлеченных из каркаса ненесущей стены.

Не могу поверить, что мы это сделали, но мы с Брэндоном сами построили стену! Мы фактически построили ДВЕ стены! Одна большая стена, а затем маленькая угловая стена с внутренним окном — что?!

Позвольте мне объяснить предысторию того, почему мы построили эти стены сами, а не наняли их…

Почему нам нужно было построить стену

Когда мы купили наш новый дом прошлым летом, один из первых проектов, которые мы новое, что нам нужно было решить, было возведение внутренней стены для создания офисного помещения.

В нашем доме есть дополнительное дополнительное пространство, открытое и соединенное с нашей гостиной, столовой и задней дверью. Пространство просто не имело для меня смысла, и было очевидно, что нужна стена, чтобы закрыть пространство от задней двери и столовой.

Мы часто используем это пространство для нашего домашнего офиса, и я очень устал от того, что оно открыто для основной гостиной. Я также хотел создать еще одну функцию с пространством, добавив либо гостевую кровать (например, кровать в стенной нише), либо игровую площадку для наших детей.

Добавив стену, мы могли бы создать две функции с пространством, заключив его в замкнутое пространство.

Почему мы решили не сдавать в аренду

Изначально мы хотели сдавать этот проект в аренду. Мы никогда раньше не строили стены и не обрамляли стены. И я действительно не хотел учиться… сначала!

Брэндон и я выполнили множество проектов по созданию дома и ремонту дома, но что-то в строительстве стены и обрамлении стены казалось немного пугающим.

Но после попытки найти надежного и недорогого подрядчика для установки нашего нового пола , мы оба хотели избежать этой головной боли снова. Этот проект также в конечном итоге стоил намного больше, чем нам изначально предлагалось.

Кроме того, стоимость ремонта дома в наши дни высока. Подрядчики пользуются большим спросом, особенно качественные, и вам нужно немного подождать, чтобы они даже начали, плюс время, пока они закончат.

Я действительно не могу зависеть от других в проектах по благоустройству дома, когда я знаю, что могу сделать что-то быстрее, дешевле и так, как я хочу (в большинстве случаев)…. поэтому я делаю все своими руками, ха-ха!

Кроме того, поскольку вся наша мебель и вещи уже находятся в нашем доме, я знал, что буду поддерживать чистоту на протяжении всего этапа строительства, чем любой подрядчик.

Кому нужна строительная пыль по всему дому и мебели? Особенно с детьми и собакой.

Поскольку стены, которые мы хотели добавить, были , а не , несущими, я знал, что мы можем придумать этот проект и сделать его сами.

Итак, я провел много исследований в Google и YouTube, чтобы узнать, как обрамлять стену и как построить внутреннюю стену в существующей комнате.

Ресурсы «Сделай сам» о том, как построить стену

Я быстро обнаружил, что не существует простых руководств по сборке стенового каркаса, которые бы хорошо объясняли ВСЕ части проекта.

Существует много информации об обрамлении стены в строящемся доме, который представляет собой открытый каркас, а стены, электропроводка, полы и т. д. еще не установлены.

Лучшим ресурсом, который я нашел, был , как создать настенное видео от This Old House. Это объясняет это очень простым для понимания способом. И я использовал его больше всего, чтобы помочь нам в этом проекте.

Хотя, опять же, это показывает, как обрамлять стену в строящемся доме, а не в существующем доме. Но к просмотру однозначно рекомендую! Кроме того, посмотрите другие видео на YouTube по этой теме.

Когда нанимать профессионалов для строительства стены

Изначально я даже не собирался создавать обучающее руководство по этой теме, но после завершения проекта это может быть вполне выполнимо для других.

И я чувствую, что есть много информации, основанной на моем опыте, которой я могу поделиться, которую нелегко найти в другом месте, которая была бы полезна для других. Итак, я делюсь нашим опытом и тем, как мы строили нашу стену.

Имейте в виду, что мы впервые строим стену, и это всего лишь мой опыт!

*Если вы не уверены в чем-то, связанном со строительством стены, местными строительными нормами или несущей стеной, наймите профессионалов! Наймите подрядчика по каркасу, инженера-строителя или другого специалиста! *

В итоге нам пришлось нанять электрика, чтобы передвинуть выключатель света и добавить розетки, чтобы закончить нашу стену. И это определенно стоило денег и дополнительного времени, чтобы все было сделано правильно!

Они стояли ровно на том месте, где устанавливалась наша стена:

Обратите внимание, этот пост содержит несколько партнерских ссылок. Для получения дополнительной информации см. мои раскрытия здесь.

Как возвести внутреннюю стену в существующей комнате

Количество материалов зависит от фактических размеров вашей стены!

Материалы

• 2×4 @ 8 футов (мы также использовали 10-футовые длины)
• Шурупы для дерева 2 1/2″ и 3 1/2″ (мы использовали эти саморезы ) ***
• 1/4 дюйма x 3 3/4″ Шуруп по бетону с ***
• 3/16″ x 5 1/2″ Сверло по каменной кладке***
• Отвес
• Меловая леска
• Скоростной угольник (дополнительно)

Инструменты

• Дрель
• Ударный шуруповерт (дополнительно, но очень полезно)
• Торцовочная пила
• Зажимы
• Магазин пылесос
• Монтировка
• Универсальный нож
• Рулетка
• Искатель шпилек
• Инструмент Dremel (дополнительно)

Примечание: Этот пост будет посвящен каркасной части стены, а вышеперечисленные материалы предназначены для каркаса. В конце я объясню, какой материал мы будем использовать для завершения строительства стены!

Примечание 2: Если у вас есть гвоздезабиватель для каркаса и бетона, вы можете использовать их для монтажа стены. Мы этого не делаем, поэтому мы использовали саморезы и шурупы по бетону, а также специальное сверло по каменной кладке, чтобы установить шурупы по бетону в наш пол.

Видеоруководство по строительству стены:

Посмотрите весь процесс возведения стены для создания нашего офиса и все извлеченные уроки!

Подпишитесь на мой канал YouTube здесь !

1. Определите расположение потолочных балок и стен

Во-первых, одним из наиболее важных шагов при строительстве стены является определение направления потолочных балок.

В идеале потолочные балки должны располагаться перпендикулярно стене, которую вы хотите возвести, чтобы каркас стены можно было надежно прикрепить к потолочным балкам в нужном вам месте.

Если потолочные балки идут параллельно, то стену необходимо установить под одной из потолочных балок, чтобы не усложнять установку и не усложнять ее.

Лучший способ узнать, как работают ваши потолочные балки, если у вас уже установлен гипсокартон, — это подняться на чердак и посмотреть. Однако, когда мы это сделали, там были слои и слои изоляции, и мы не могли сказать.

Следующий способ — использовать искатель шипов, что я и сделал. Но мой искатель шипов дал мне несколько ложных показаний.

Я думал, что мои балки идут перпендикулярно, но когда мы были готовы установить новую раму на шаге №9, я понял, что это не так.

Я не знаю, почему мой искатель шипов давал мне ложные показания, но иногда это так.

К счастью, одно из показаний было правильным, и мы определили, что они на самом деле проходят параллельно нашей новой стене, и у нас было одно, проходящее точно над тем местом, где мы хотели установить нашу стену. Слава Богу!

Итак, другой способ узнать наверняка – это использовать дрель или гвоздь и буквально просверлить или проткнуть отверстия гвоздями в гипсокартоне, чтобы увидеть, попали ли вы в стойку или нет.

Очень важно точно знать, где находятся потолочные балки, чтобы можно было прикрепить к ним каркас стены.

2. Определите размеры стены и необходимый материал

Измерьте пространство, которое вы используете для своей стены, чтобы определить длину вашей стены и сколько материала вам понадобится.

Вот краткий обзор деревянных досок для каркаса (2×4 или 2×6), которые обрамляют стену. Существует верхняя плита (верхняя часть, потолочная доска), нижняя плита или опорная плита (нижняя часть, половая доска) и вертикальные шпильки.

Вертикальные стойки начинаются с одного конца и устанавливаются через каждые 16 дюймов (в центре стойки) между верхней и нижней пластинами.

Обратите внимание, поскольку мы также построили меньшую перегородку, к которой примыкала наша большая стена, мы измерили длину верхней и нижней плиты от стойки нашей пересекающейся стены до гипсокартона на противоположной существующей стене.

Нам также пришлось удалить часть гипсокартона над нашей новой угловой стеной, чтобы наша новая большая стена правильно выровнялась.

3. Снимите напольное покрытие и плинтус в месте, где будет установлена ​​стена.

Лучше всего прикрепить пол к черновому полу или плите, а это означает, что существующее напольное покрытие необходимо удалить.

Мы решили разрезать наш недавно уложенный ламинат с помощью Dremel в том месте, где мы собирались установить нашу стену. Но чтобы избежать чрезмерной лишней пыли, мы решили просто поднять наш пол от ближайшей стены.

Это означало, что нам нужно было переустановить пол только в небольшой секции.

Тем не менее, я пытался спасти наш пол, так как он был совершенно новым и уже идеально подогнан по размеру, но несколько кромок, соединяющих шпунт и паз, сломались в процессе, так как они сделаны из МДФ.

Будьте ОЧЕНЬ осторожны, чтобы не повредить доски, на которых вы останавливаетесь. В итоге мы повредили часть напольного покрытия, которое мы не планировали снимать, и нам пришлось использовать порог между досками, чтобы исправить эту ошибку в конце.

Снимите молдинг пола

Как вы можете видеть в нашем видео “Сборка стены” , чтобы снять молдинг с пола, Брэндон использовал универсальный нож, монтировку и наш инструмент Dremel, чтобы разрезать молдинг в том месте, где мы устанавливали стену.

Кроме того, я использовала пылесос, пока он делал это, чтобы пыль не разлеталась повсюду.

4. Отметьте на полу и потолке место новой стены

Проведите мелом линию на полу точно в том месте, где будет установлена ​​ваша стена.

Мы нашли лучший способ сделать это, отмерив расстояние от параллельной стены с каждой стороны стены, чтобы отметить наши линии и убедиться, что они находятся на одном и том же расстоянии.

Кроме того, рядом с другой нашей стеной была проведена меловая линия, оставшаяся от первоначальной постройки дома. Мы также использовали эту линию в качестве контрольной точки для проверки наших измерений.

Затем используйте отвес , чтобы отметить линию мелом на потолке. Это помогает сделать стену вертикальной и прямой. Мы использовали отвес так же, как этот старый дом использовал его в их видеоуроке здесь .

Однако пользоваться отвесом было неудобно. Мы обнаружили, что измерение от параллельной стены снова работает лучше всего и является самым простым способом убедиться, что наша стена будет установлена ​​прямо и в одном и том же месте сверху и снизу.

Это еще одно отличие от возведения стены в уже построенном доме! Уже построены другие стены, которые можно использовать в качестве ориентира.

5. Отрежьте верхнюю и нижнюю пластины по размеру

Отрежьте верхнюю и нижнюю пластины 2×4 доски по размеру с помощью торцовочной пилы.

Мы использовали доски 2×4 по 10 футов для верхней и нижней обшивки, поскольку они должны были быть длиной около 9 футов.

6. Определите длину вертикальной стойки

Затем определите длину вертикальной стойки. Я использовал метод, которым поделился в это как оформить настенное видео от This Old House.

По сути, вы укладываете две платы 2×4 (верхнюю и нижнюю пластины) друг на друга в том месте, где они будут установлены. Затем вы встаете на них и измеряете расстояние между досками до потолка.

Однако, если у вас уже есть гипсокартон на потолке, а не открытая рама, или если ваши потолки не являются полностью квадратными или прямыми, потому что не все дома построены идеально квадратными и прямыми, как они должны быть в теории, вам необходимо измерить высота потолка в нескольких местах.

Я измерил на каждом конце нашей стены и в середине. Конечно, у нас была разница в высоте потолка в 1/2 дюйма от одного конца до другого, что усложняло ситуацию. Я объясню почему, когда мы перейдем к шагу установки.

7. Подготовьте вертикальные стойки и отметьте их расположение.

Отметьте на верхней и нижней пластинах каждые 16 дюймов вертикальные стойки стены. Я использовал свой квадрат скорости , чтобы помочь с этой частью.

Для первой шпильки начните на 3/4″ с одной стороны верхней и нижней пластины (поскольку половина ширины 2×4 составляет 3/4″, общая ширина составляет 1 1/2″), и вы будете устанавливать каждые 16″ в центре шпильки.

Забавный факт: В ходе этого процесса я узнал, что на моей рулетке 16-дюймовые шпильки были выделены красным цветом. Таким образом, 16″, 32″, 64″ и т. д. были отмечены красным кружком. Супер полезно для быстрой оценки и не сидеть там, делая математику в моей голове!

Отрежьте вертикальные стойки 2×4 по размеру с помощью торцовочной пилы.

8. Соберите каркас внутренней стены на земле.

Разложите доски 2×4 на земле в соответствии с вашими отметками. Прикрепите вертикальные стойки к верхней и нижней пластинам, чтобы завершить сборку стены.

Если у вас есть гвоздезабивной пистолет, используйте его для легкого крепления. Но, если вы этого не сделаете (как мы), вы можете вместо этого использовать дрель или ударный шуруповерт и 2 1/2 ″ саморезы.

Кроме того, чтобы все было ровно и под прямым углом при скручивании досок, мы использовали обрезки 2×4 и зажимы, чтобы удерживать все на месте:

9. Установите новую внутреннюю стенку

На этом этапе в идеале вы просто поднимете настенную раму на место, выровняете по меловым линиям и установите.

Но для нас это было не так просто, и мы столкнулись с несколькими проблемами, которые нам пришлось устранять.

Проблемы установки на стене

Поскольку наш потолок не был квадратным, а разница в размерах на каждом конце составляла 1/2″ (как описано в шаге №6, мы решили начать просто со строительства нашей стены с двумя крайними стойками и одной средней).

Затем мы проверим ее посадку и убедимся, что размеры вертикальных стоек плотно прилегают, затем добавим остальные оставшиеся стойки и установим стену.0007

Но, как вы можете видеть в нашем видео о строительстве стены , мы даже не смогли установить каркас стены, потому что нам мешал уже установленный гипсокартон и пол. Это причиняло много повреждений гипсокартону, пытаясь установить его на место.

Мы решили построить стену на месте с карманными отверстиями. Но мне очень не хотелось этого делать. Итак, я придумал альтернативный план: построить стену из двух меньших секций или двух небольших стен, которые будут соединяться друг с другом.

И это сработало отлично!

Как прикрепить каркас стены к потолку и полу

Опять же, самый простой и эффективный способ установить новую стену — использовать гвозди для каркаса и гвоздезабивной инструмент для потолочных балок, другие соединительные шпильки для стен и балки для пола для деревянный пол. №

Для укладки пола на бетонную плиту проще всего использовать гвоздезабивной инструмент, которым можно забивать бетон бетонным гвоздем.

У нас нет таких электроинструментов, и я не собирался покупать их для одного проекта.

Итак, мы использовали наш ударный шуруповерт и саморезы, чтобы быстро вкрутить потолочные балки и соединительные шпильки. Саморезы просты в использовании и не требуют направляющих отверстий.

Сверление бетонной плиты пола

Для сверления бетонной плиты пола мы использовали сверло по каменной кладке для предварительного сверления отверстий для шурупов по бетону под названием Tapcon Screws . Мы предварительно просверлили отверстия в нижней плите и части бетонного пола.

Наше сверло было всего 4 1/2″ в длину, поэтому нам пришлось сдвинуть нашу стену с места, чтобы закончить предварительное сверление достаточно глубокого отверстия, а затем нам пришлось переместить стеновую раму на место.

Это раздражало! Обязательно приобретите сверло размером 5 1/2″ , чтобы вам не нужно было перемещать стену, и вы могли просверливать отверстия достаточно глубоко, не перемещая стену!

Кроме того, эти шурупы можно использовать как для бетонной, так и для кирпичной стены.

Еще один совет: попросите помощника воспользоваться магазинным пылесосом, пока вы закручиваете бетон. Он создает много пыли, поэтому пылесос помогает предотвратить разлетание пыли по всему помещению.

Цеховой пылесос нам тоже пригодился, когда нужно было резать гипсокартон и пол.

Сначала мы установили нашу самую маленькую стену, а затем закончили вторую стену. Потом мы скрутили их вместе. Посмотрите, как все это собирается вместе в нашем видео о строительстве стены!

10. Подумайте о том, чтобы добавить блокировку и завершить электрическую блокировку

Блокировка для шкафов и элементов стены

Одним из лучших моментов при возведении стены является то, что у вас есть возможность легко добавить блокировку (горизонтальные стойки) между вертикальными стойками. для дополнительной поддержки.

Если вы планируете установить шкафы, встроенные элементы, бра, парящие полки, тяжелые предметы искусства или зеркала и т. д., сейчас самое время добавить эти дополнительные опорные стойки именно там, где они вам нужны.

Вот хорошая статья о блокировке и видео , опять же от This Old House, о том, как делать блокировку.

Как только мы определим, где будут располагаться встроенные элементы и настенные светильники, мы добавим на место дополнительные 2 дерева.

Электрика

Пришло время закончить любую электрическую проводку. Мы наняли электрика, чтобы установить две настенные розетки именно там, где мы хотели, а также передвинуть выключатель света.

11. Отделка стены гипсокартоном или другим материалом

На этом этапе вы можете отделать стену листами гипсокартона. Но я терпеть не могу работать с гипсокартоном, я презираю его и пыльный беспорядок, который он создает!

Итак, я придумал альтернативный материал! Для офисной стороны стены мы будем использовать стеновые панели из картона размером 4 х 8 футов.

А для другой стороны стены мы будем использовать деревянные доски внахлест, чтобы создать вертикальную стену внахлест!

Нам придется использовать немного гипсокартона в нашем маленьком углу, стене окна, а также там, где меняли электричество. Но это будет минимально!

Ого, просто не верится, что мы построили стену!! Это очень интересно, и я так горжусь тем, что мы завершили этот проект!

Я надеюсь, что этот обзор урока и извлеченные уроки о том, как построить каркас стены, были полезны! Дайте мне знать, что вы думаете в комментариях ниже.
