Точка росы в каркасном доме из минваты

Содержание

1. Внутреннее и внешнее утепление – особенности и нюансы
2. Перечислите основные виды утеплителей и их краткое описание
3. Каменная вата
4. Пенопласт
5. Минеральная вата
6. Пирог утепления каркасной стены – из какие элементов состоит
7. Заделка щелей и подготовка обрешетки
8. Правильное утепление стен каркасного дома минеральной ватой – подробно и по шагам
9. Утепление каркасных стен пенополистиролом – подробно и по шагам
10. Несколько слов о гидроизоляции и пароизоляции
11. Полезное видео
12. Заключение
13. Где располагается точка росы?
14. Расположение точки росы
15. Расчет точки росы

Каркасный дом – это практичный, прочный и весьма бюджетный вариант строительства. Обладает множественными преимуществами, особенно в сфере простоты конструкции и монтажа.

Неизменным для каркасного дома нюансом остается утепление, несмотря на базовые, заложенные в нишах утеплители, необходимо дополнительно обеспечить сохранение тепла.

Материал каркасного дома – это дерево или метал, чаще они дополняют друг друга. Поэтому используется дополнительное утепление либо снаружи, либо изнутри.

Утепление стен в каркасном доме уже давно перестало быть роскошью, сейчас это скорее необходимость. Так как в последнее время каркасные конструкции приобретают все большее распространение в холодных регионах страны, то стоит задуматься о тепле и уюте в доме.

Внутреннее и внешнее утепление – особенности и нюансы

Каждый вариант утепления заслуживает свое право на существование, так как в некоторых ситуациях показывает более высокие результаты. Следует разобрать по пунктам преимущества и недостатки каждого способа.

Внутреннее утепление обладает более высоким коэффициентом сохранения тепла, таким образом затраты на энергоносители станут минимальными.

Это обусловливается тем, что нет необходимости в прогреве стен, большая часть воздуха задерживается непосредственно в помещении. Ситуация двояка, так как стены тоже могут разрушаться из-за смещения точки росы. Так влага от холодного воздуха будет преображаться в капли практически в самом помещении.

Сравнение способов утепления

Также внутренний вариант изоляции более прост в монтаже, добраться до стены можно используя простую стремянку.

В противовес этому преимуществу, существует нюанс – это уменьшение разнообразия декора стен, то есть утеплитель менее прочен и крепление некоторых конструкций бывает затруднительным. Логично, что

возведение дополнительного слоя на стенах приводит к общему уменьшению площади дома.

Крайне не рекомендуется использовать пенопласт и его производные из-за синтетичного происхождения материала и повышение риска возгорания. При горении выделяет токсины. Рекомендуем обратить внимание на эко-утеплители.

Внешнее утепление – это более стандартный и безопасный способ сохранения тепла. Данный вид утепления имеет следующие достоинства:

1. Стены защищены от разрушения и менее подвержены влиянию погодных явлений;
2. Не занимает место в помещении;
3. Меньшие требования к экологической составляющей утеплителя;

Перечислите основные виды утеплителей и их краткое описание

Утеплители разделяются по свойствам и методу применения, но на сегодняшний день разнообразие материалов настолько большое, что описать все варианты очень сложно, поэтому будут затронуты только самые популярные способы.

Каменная вата

Каменная вата – это материал, который используется повсеместно, ему отдают предпочтение многие фирмы застройщики. В основе популярности ваты лежит легкий монтаж, так как не требуются особенные навыки и можно обойтись подручными инструментами.

Из-за своего распространения вату можно найти практически в каждом крупном строительном магазине, при этом транспортировка возможна даже на собственном автомобиле. Главным требованием к монтажу ваты является ее плотность установки — щелей быть не должно.

Пенопласт

Пенопласт – это более дешевый и влагостойкий утеплитель, но при этом довольно хрупкий. Монтаж пенопласта несколько более затруднительный и требует определенного опыта в этой сфере. Так как материал не впитывает влагу, отпадает необходимость во влаго/паро защитных мембранах, что удешевляет проект.

Эксплуатационные характеристики пенопласта несколько отталкивают многих людей из-за чего и разгораются нешуточные споры вокруг материала. В качестве негативных моментов отмечают, что материал совсем не экологичный и люди жалуются на ухудшение самочувствия после утепления.

Минеральная вата

Минеральная вата часто применяется в строительстве благодаря высоким термо/звуко изолирующим свойствам и минеральные вещества все больше набирают популярность в частном строительстве.

Вата имеет вид волокон, которые в несколько раз меньше волоса и все это в спрессованной форме. Длина волокна составляет 10-15см.

Из-за наличия огромного количества воздушных полостей в материале отлично задерживается тепло, а вместе с ним и звук. Монтаж ваты максимально прост из-за гибкости и эластичности блоков, при этом нет склонности к деформации. Отсутствует угроза возгорания.

Имеется множество других видов утеплителей, таких как:

Пирог утепления каркасной стены – из какие элементов состоит

Существует несколько основных вариантов постройки каркасного дома, первый – это заводской, когда изначально покупаются готовые блоки, называется он каркасно-панельный.

Другой метод заключается в обустройстве и сборке панелей на месте, по сути вручную.

Оба варианта должны иметь в своем составе несколько важных слоев, каждый из которых несет свою определенную функцию. По сути, присутствует всего 5 основных слоев:

1. Так первым, естественно, идет фасадная облицовка, сюда же относится и наружный утеплитель, поэтому функция состоит в привлекательном дизайне и защите от перепадов температуры;
2. Далее ветрозащитная мембрана оберегает дом от сквозняков, выводит влагу и тем самым сохраняет тепло;
3. Непосредственно каркас, он всегда содержит в себе какой-либо утеплитель;
4. Слой пароизоляции защищает утеплитель от проникновения водяных паров, что в свою очередь обеспечивает долговечность постройки;
5. Внутренняя обшивка. Здесь уже особых стандартов нет, можно использовать внутреннее утепление, разнообразный декор и все, что покажется уместным хозяину.

Заделка щелей и подготовка обрешетки

Обрешетка жизненно необходима в утеплении каркасного дома. Причина в том, что крепиться к минеральной вате или любому другому наполнителю, просто нельзя, так как они не способны выдерживать нагрузки.

Дальнейшая работа подразумевает наличие обрешетки, материал может служить как обычный брус, так и профиль.

Сама обрешетка дополнительно служит для уплотнения внутреннего слоя утеплителя и его дополнительной вентиляции.

• Перед подготовкой обрешетки необходимо предварительно заделать все щели, которые могут быть образованы вследствие неплотного прилегания утеплителя.
• Нужно заполнять ниши в каркасе так, чтобы образовывалось небольшое давление утеплителя на опоры
  . Это делается для того, чтобы в случае усыхания балок, за счет наполнителя не образовывались зазоры, иначе большие потери тепла гарантированы.
• Различные зазоры, которые не удается закрыть с помощью материала просто задувают пеной.
• Сама обрешетка выполняется максимально просто. Для монтажа обрешетки используется доска размером 20х90мм. Обрешетка крепится на деревянные планки, которыми закреплена изоляция. Можно набивать брус абсолютно в любом направлении, это зависит от выбранного вами декора.

Правильное утепление стен каркасного дома минеральной ватой – подробно и по шагам

Стоит отметить, что минвата весьма хороший материал для утепления, но у него все же есть несколько негативных параметров, вроде выделения вредных веществ, что

ограничивает ее использование внутри помещения.

Также отмечается, что материал боится влаги и водяных испарений.

Если минвата пропитается хоть на несколько процентов, то утеплитель теряет половину своих теплоизолирующих свойств.

Теперь следует выделить несколько основных шагов утепления стен своими руками при использовании минваты:

1. Сначала необходимо обшить конструкцию изнутри пароизоляционным материалом;
2. Затем зашить внутреннюю сторону каркаса, часто это делается при помощи ОСБ. Таким образом создаются ниши для дальнейшей герметизации;
3. Обычно ниши производятся под размер минваты, но в случае необходимости придется подрезать лист простым ножом. Стоит учесть, что обрезать следует на 5 мм с каждой стороны больше, чем было замерено, это создает дополнительную защиту от возможных щелей;
4. Выбор количества листов минваты. Каждый имеет 5 см толщину, расчет нужно проводить на основании местности, в обычных случаях достаточно 2 листов. Иногда выполняются ниши в несколько слоев, которые пересекаются;
5. Теперь каркас снаружи обшивается ветрозащитой;
6. Поверх изоляции идет обрешетка.

Утепление каркасных стен пенополистиролом – подробно и по шагам

Несмотря на то, что минвата хороший материал для утепления, стоит разобрать внутренние способы сохранения тепла. Здесь к выбору материала стоит отнестись серьезно, так как одним из самых важных критериев, помимо теплопроводности, становится экологичность продукта.

Лучшим материалом для внутреннего утепления, при чем во всех отношениях, является экструдированный пенополистирол. Обладает низкой теплопроводностью, легкий, не пропускает пары и тонкий, но увы, стоит несколько дороже других материалов.

Монтаж пенополистирола довольно прост:

1. Укладывается слой ветрозащиты;
2. Крепятся рейки, можно устанавливать в горизонтальном или вертикальном положении;
3. Внутренность наполняет экструдированный пенополистирол;
4. Обычно идет еще пароизоляция, но с данным материалом в ней нет необходимости, поэтому далее следует обрешетка и гипсокартон или любой другой отделочный материал.

Несколько слов о гидроизоляции и пароизоляции

Пароизоляция – это определенная пленка, которая не позволяет скапливаться влаге в слое с утеплителем. Таким образом блокируется проникновение любого пара со стороны помещения в различные слои утепления и обратно. Часто используется вместе с гидроизоляцией.

Гидроизоляция помогает минимизировать такое явление как точка росы. Блокирует попадание влаги в утеплитель, обычно применяется снаружи стены.

Полезное видео

Заключение

Утепление приносит комфорт и уют в дом, блокирует возникновение вредных, деструктивных явлений в конструкции и при этом сохраняет тепло.

Не даром каркасные дома часто называют термосами, ведь при правильной постройке, здание способно удерживать тепло даже в холодное время года в течение нескольких дней. Также не стоит забывать и о проветривании, так как циркуляция воздуха в помещении минимальна.

Понятие «точка росы» у желающих построить каркасный дом всегда вызывала множество вопросов. Обычный человек вряд ли знает, что это такое. Зачастую с данным понятием знакомятся именно в тот момент, когда начинается строительство. От этого параметра напрямую зависит будущее здоровье жильцов и комфорт в доме, а также состояние стен и всей конструкции в целом.

Точка росы – место появления конденсата в то время, когда температура внутри помещения и снаружи его сильно отличается. Так как каркасный дом полностью состоит из дерева, то процесс создания конденсата может происходить в любом месте. Если он действует снаружи, материалы отделки сильно страдают. Но есть вариант похуже – внутри, когда каждая доска подвергается атаке плесени и грибков.

Где располагается точка росы?

Чтобы получить ответ на этот вопрос, нужно осуществить определенные расчеты. Только зная их, можно проводить дополнительное утепления каркасного здания. Давайте узнаем, какие самые популярные места расположения точки росы и от чего они зависят. Толщина стен напрямую влияет на точку росы, также это касается общего уровня влажности внутри помещения, наличия утепления и так далее.

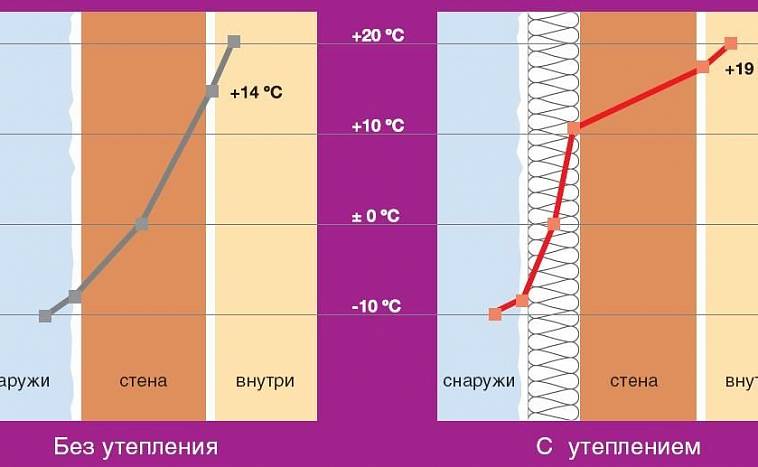

Когда утепление каркасного дома не проводится, расположение точки росы всегда зависит от погоды. Как правило, при стабильной температуре точка росы располагается по центру стены, на улице может быть небольшое отклонение. Это самый идеальный вариант, который не понижает эксплуатационный срок материала и никак не влияет на комфорт жизни в доме. Но если температура становится ниже, то точка росы всегда сдвигается к внутренним стенам. Это создает определенное количество конденсата, который представляет собой скопление жидкости. Именно она является основной проблемой древесины, начинающей быстро гнить и рассыпаться практически на глазах. Особенно это касается тех досок, которые не были покрыты никакими дополнительными защитными покрытиями. В таком случае, уже через несколько лет их придется менять.

Если стены в каркасном доме утеплены, то точка росы всегда находится именно в утеплительном материале. Если он имеет необходимый уровень толщины, то конденсат не сможет повлиять на качественность постройки. В ином случае, на него начнут распространяться такие же правила, как описано выше. То есть при стабильной температуре точка росы будет по центру, при понижении – будет передвигаться к внутренней части.

Строительство каркасного дома считается отличным вариантом получить недорогое, теплое и комфортабельное жилье. Работы по возведению постройки выполняются в течение 1-2 месяцев, коттедж не дает усадки и может использоваться по назначению сразу после сдачи. Но эксплуатация дома имеет свои особенности, связанные с конструкцией здания. Одним из таких факторов считается наличие точки росы.

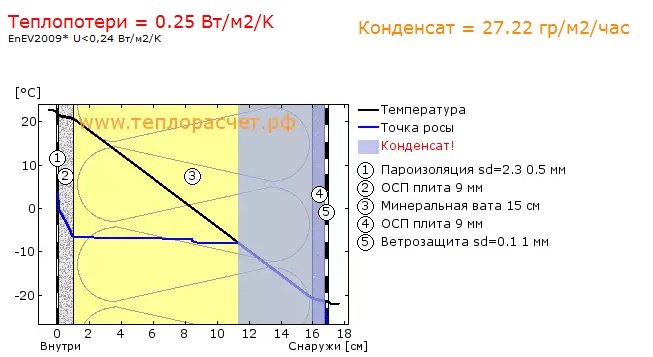

Расположение точки росы

Конструкция стены каркасного здания похожа на многослойный пирог из несущих элементов, утеплителя, обшивки, гидро- и пароизоляции. При значительной разнице температуры внутри помещения и за его пределами, выводимый пар конденсируется. Точка росы – это место внутри стены или на ее поверхности, на котором происходит выпадение конденсата. Если на этапе строительства не знать расположения этой точки и не принять мер по защите конструкции, очень быстро стены придут в негодность.

При стабильной температуре воздуха точка росы располагается ровно посередине стены. Такой вариант считается идеальным, так как предполагает длительный эксплуатационный ресурс здания. При понижении температуры стены с внешней стороны начинают промерзать, а место выпадения конденсата сдвигается внутрь. В результате вблизи внутренних стен скапливается жидкость, которая быстро разрушает древесину и вызывает необходимость ремонта.

При строительстве каркасного дома учитываются следующие факторы:

До начала строительства производится тщательный расчет нахождения места выпадения конденсата и возможные его сдвижки при перепадах температуры.

Стены дома тщательно утепляются, особенно внутренние. Такой подход поможет удержать точку росы в границах утеплителя, что позволит сохранить эксплуатационные показатели на прежнем уровне.

Монтаж дома должен осуществляться в соответствии с требованиями технологического процесса. Это поможет избежать лишних проблем в будущем.

Процесс выпадения конденсата необходимо снизить, так как кроме гниения, во влажной среде развивается грибок и плесень.

При выборе утеплителя необходимо предусмотреть золотую середину. Излишне тонкий материал будет способствовать преждевременному развитию вредных микроорганизмов и гниению конструкции. Если выбрать утеплитель большой толщины, в доме будет слишком влажно. Пароизоляция не будет справляться с задачей.

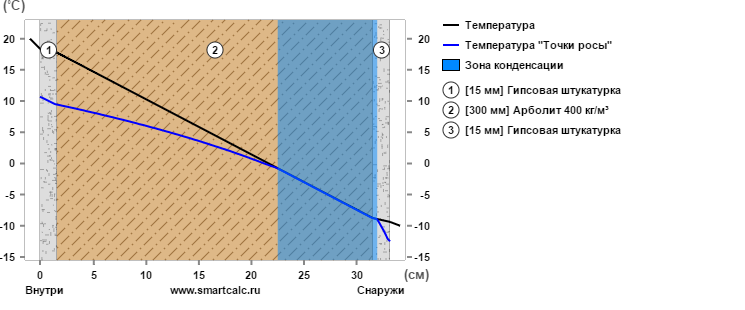

Расчет точки росы

Расчет точки росы зависит от нескольких факторов, таких как: типовая температура во внутренних помещениях, климатические особенности региона, в котором монтируется каркасный дом, характеристики используемого утеплителя и пароизолирующих материалов. При выполнении расчетов указанные показатели, а также другие параметры, учитываются.

При определении точки росы используется один из трех методов: табличный, расчетный и применение термогигрометра. Самым простым, но и наименее точным, считается первый вариант. На основании данных, приведенных в нормативных документах, расчетная точка определяется по характерным показателям температуры и влажности. Использование гигрометра позволяет точно выявить точку росы для конкретного места расположения здания. Для расчетного способа применяются специальные формулы, простые и более сложные. Все три указанных технологии востребованы в равной степени.

Расчет точки росы позволяет избежать преждевременного ремонта здания и увеличить временной интервал его эксплуатации.

Точка росы в каркасном доме

Содержание

1. Точка росы в каркасном доме
   • Что такое точка росы, ее значение
   • Расчет точки росы
2. Чем утеплить каркасный дом для зимнего проживания. Способы утепления
   • Минеральная вата и пенопласт
   • Сыпучий утеплитель
   • Напыляемая теплоизоляция
3. Утепление каркасного дома минеральной ватой схема. Нюансы технологии монтажа утеплителя
4. Точка росы в каркасном доме с базальтовым утеплителем. Точка росы при утеплении фасада
5. Плюсы и минусы каркасного дома для круглогодичного проживания. Легкая воспламеняемость каркасных домов
6. Видео точка росы в каркасном доме. 53 рабочий день.

Точка росы в каркасном доме

Строительство каркасного дома начинается с разработки, в котором обязательно должна быть учтена точка росы. Если не принять во внимание этот фактор или допустить ошибки в расчетах, сооружение быстро разрушится под влиянием внешних условий.

Что такое точка росы, ее значение

Точкой росы называют температуру воздуха, при которой пар, содержащийся в нем, превращается в конденсат. Если температура внутри стен каркасного дома не будет опускаться ниже точки росы – не появится конденсат, то есть материалы, расположенные в стеновом пироге, не будут увлажняться.

Для каркасного дома очень важно не допустить проникновения влаги внутрь стен. Под ее воздействием ухудшаются теплоизоляционные свойства использованных материалов, появляется плесень, разрушаются стойки каркаса. Зимой конденсат замерзает, объем влаги увеличивается, негативно влияя на целостность материалов и характеристики их прочности.

Точка росы каркасного дома определяется несколькими факторами:

• температура внутри помещений;
• влажность воздуха в доме;
• температура на улице и внутри дома;
• коэффициент теплового сопротивления материалов, использованных для стен;
• расположение и материал влаго-, паро-, теплоизоляции.

Например, если теплоизоляционный материал слишком тонкий, холодный воздух проникнет вглубь стены, создаст температурный перепад, что приведет к образованию плесени. Если же утеплитель, напротив, очень широкий и отсутствует достаточная вентиляция, в доме будет ощущаться повышенная влажность.

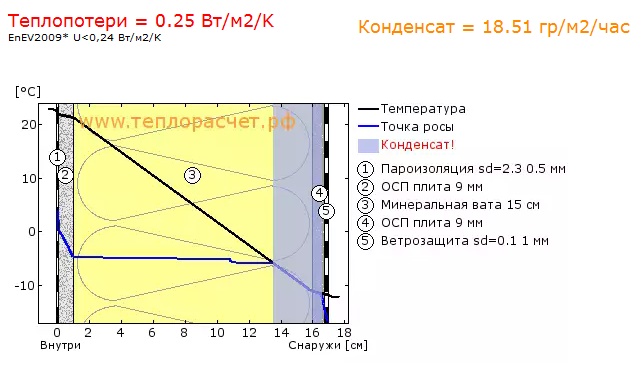

Расчет точки росы

Определить одно место в стене, где будет образовываться конденсат, невозможно, поскольку этот параметр – переменчивый, он зависит от перечисленных выше условий. Расчету подлежит лишь отрезок в толщине стены, где будет появляться точка росы при изменениях температуры.

Существует несколько методов расчета. Самый простой – табличный, с использованием специальной таблицы, в которой обозначены значения температуры и влажности. На пересечении этих строк будет отображена искомая температура ТР. Метод считается приблизительным, он не дает точных данных и подходит для определения места, где нужно оборудовать дополнительное утепление.

Второй метод, более точный – расчетный, он предполагает использование специальных формул, учитывающих следующие данные:

• толщина стены;
• толщина слоя теплоизоляции;
• теплопроводность;
• перепад температур на наружной и внутренней поверхностях.

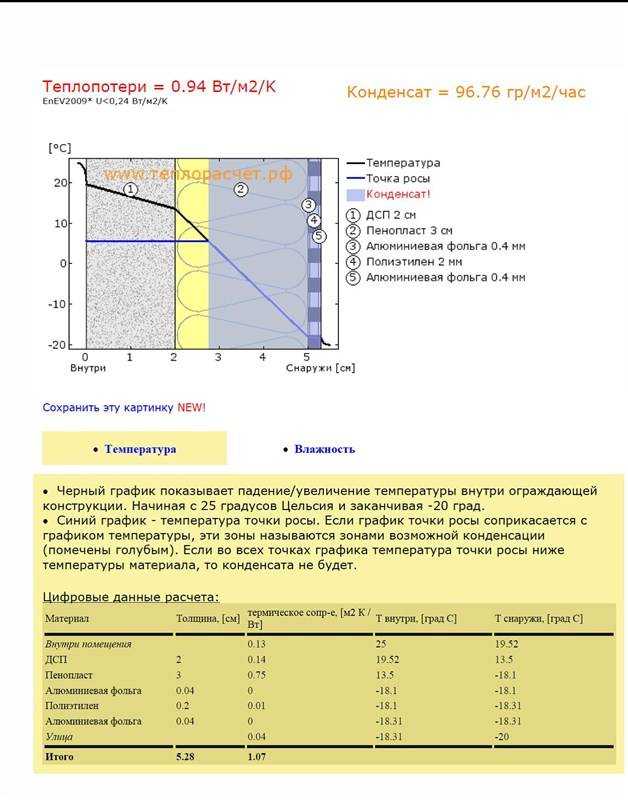

Третий метод предполагает использование разнообразных онлайн-калькуляторов. В программу вводится несколько показателей:

• материалы, из которых будут возводиться стены;
• количество и толщина стеновых слоев;
• внутренняя и наружная температура воздуха;
• влажность воздуха.

Все расчеты онлайн-калькуляторы производят самостоятельно, на основе введенных данных. Некоторые из них также отображают графики и диаграммы, показывающие перемещение точки росы с изменением температуры. Однако точность онлайн-расчетов также под вопросом, поэтому оптимальным способом определения ТР остаются расчеты по формулам, которые выполняются на этапе проектирования.

Образование конденсата в доме – явление, полностью предотвратить которое невозможно. Однако при правильно проведенных расчетах и мерах, принятых на основе полученных данных, можно разместить точку росы в оптимальном месте, за счет чего увеличатся и сроки эксплуатации дома без дополнительного ремонта.

Чем утеплить каркасный дом для зимнего проживания. Способы утепления

Есть несколько базовых требований к утеплителям о которых необходимо знать. Для того чтобы добиться длительного срока эксплуатации и иметь надежный уровень утепления, материал который вы выберете, должен обладать сопротивляемостью:

• К возгоранию.
• Накоплению влаги.
• Механическим повреждениям.

На заметку

Дома каркасные для зимнего проживания в первую очередь должны утепляться таким материалом, который не будет наносить вреда здоровью находящихся в нем людей. Сперва обращайте свое внимание на показатели экологичности, а уже потом на другие характеристики.

Утепление внутренних стен каменной ватой.

На зимний каркасный дом цена материалов должна полностью соответствовать их качеству. Поэтому не опирайтесь при выборе на самые дорогостоящие предложения. Изучите детально все варианты – их характеристики, безопасность, легкость при монтаже. Уже потом сравнивайте ценовую политику и делайте окончательный выбор.

Минеральная вата и пенопласт

Каркасный зимний дом под ключ чаще всего утепляют с использованием утеплителя из минеральной ваты. Такую популярность он завоевал по двум причинам:

• Небольшая стоимость.
• Эффективные теплоизоляционные свойства.

Минеральная вата выделяется своими характеристиками в паропроницаемости. За счет чего ее активно используют при работах по утеплению наружных стен каркасного дома для зимы. Именно минеральную вату рекомендуется использовать в каркасных домах из доски, потому что она относится к негорючим материалам. Также минеральная вата в каркасном доме имеет хорошее сопротивление коррозийным процессам, а также деформации. Также ее характеризует высокий уровень звукоизоляции.

Укладываем минеральную вату в каркас дома.

Утепление с использованием пенопласта выгоднее иных методов по показателям сбережения тепла. Оно характеризуется качественной гидроизоляцией и отличным сопротивлением процессам гниения. Но с другой стороны – при горении такой материал выделяет ядовитые вещества. Уровень пожарной безопасности нельзя назвать очень высоким.

Сыпучий утеплитель

Если вы собираетесь строить зимний каркасный дом под ключ, цена всего проекта может быть уменьшена за счет сыпучих утеплителей. Они также показали себя эффективным средством для утепления зимних домов.

Главное учитывать одно негативное свойство сыпучего утеплителя – при намокании материал станет неэффективным, утратит свои изоляционные качества.

К такому виду утеплителей относят:

• Керамзит.
• Опилки и песок.
• Экологическую вату.
• Котельный шлак.
• Крошка пенобетонная.
• Пенополистирол в гранулах.
• Вермикулит.

В качестве теплоизоляции данный вид мало чем уступает более популярным и дорогостоящим утеплителям. При его использовании стоит особо тщательно отнестись к гидроизоляции и пароизоляции слоев каркасного дома .

Напыляемая теплоизоляция

В вопросе как утеплить каркасный дом для зимнего проживания одну из лидирующих позиций занимает напыляемая теплоизоляция. Пенополиуретановое утепление не обладает популярностью, как свои аналоги, из-за высокой стоимости. Большая разница в стоимости теплоизоляции является естественной, потому что существенно отличает напыление ППУ от конкурентов по основным характеристикам.

Нанесение пенополиуретана на стены.

Преимущества в значительной степени преобладают над недостатками. Среди положительных качеств напыляемой теплоизоляции ППУ специалистами выделяются:

1. Пенополиуретан довольно плотный материал, который отлично удерживает тепло.
2. Использование пульверизатора при нанесении позволяет практически наглухо закупорить поверхность.
3. Высокие стандарты напыления теплоизоляции.
4. Значительно снижает уровень шума (шумопоглощение направлено как на волновые, так и на ударные шумы).
5. Впитывает пары влаги, отличный паропроницаемый материал.

На заметку

Эти преимущества являются основными, но их список можно расширить. Пенополиуретану конкуренцию может составить пеноизол. Даже несмотря на все неудобства при работе с пеноизолом (вам понадобится пенозаливочная машина), специалисты его высоко ценят. Пеноизол отлично справляется с устранением неровностей и дефектов.

Один из главных недостатков – такой материал быстро горит. Но к этому следует дополнить что пенополиуретан быстро погаснет при недостатке кислорода. Значительно снизить риск возникновения пожара можно на этапе монтажа – воспользуйтесь специальными огнестойкими красками. Достаточно будет нанести ее на пенополиуретан, когда он будет в застывшем виде.

Среди других способов активно применяются комбинированные варианты. В качестве примера можно выполнить работу так:

1. Укладываем во внутреннюю часть минеральную вату.
2. Снаружи монтируем пенопласт.
3. Далее идет штукатурка.

Утепление каркасного дома минеральной ватой схема. Нюансы технологии монтажа утеплителя

МастерДуня Участница FORUMHOUSE

Нужна помощь!

Планируем утеплять дом из бруса (брус 150×150 мм) и обшивать сайдингом. Утеплять хотим минеральной ватой в два слоя по 50 мм. Встал вопрос, какую конструкцию обрешетки лучше использовать. Есть два варианта:

1. Просто деревянные бруски 50×50 мм (в два слоя) прикрепленные к стене саморезами.
2. Брусок 50×50 мм, закрепленный на металлический подвес. Т. е. первый слой утеплителя будет установлен между подвесами, а второй уже между брусками.

Что лучше?

И еще вопрос по поводу примыкания утеплителя к деревянной стене. Утеплитель должен плотно прилегать к стене или нужен небольшой вент зазор? Перерыла весь форум, нигде не нашла конкретного ответа. Очень прошу помочь в данных вопросах!

Александр Коршунов

Оптимально и просто будет установить стойки каркаса 100×50 мм и установить теплоизоляцию в один слой 100 мм. Почему – в тексте выше. Такое утепление по уровню тепловой защиты будет равноценно перекрестному каркасу с двухслойной изоляцией, но потребует меньших трудозатрат. Сверху по каркасу необходимо смонтировать ветрозащиту, контробрешетку для создания вентзазора 2 см и облицовку.

Вариант с металлическими подвесами будет чуть менее эффективен, так как такой каркас будет иметь более высокую теплотехническую неоднородность, и, соответственно, удельные потери тепла через него будут выше.

Утеплитель должен плотно прилегать к стене. Никакого тока наружного воздуха под ним быть не должно. Иначе, это равноценно отсутствию теплоизоляции вообще – как расстегнутая куртка на морозе, она, вроде есть, но толку от нее почти нет.

Hentaishe Участник FORUMHOUSE

Следующая ситуация по утеплению: дом из ОЦБ, толщина стен 18 см, в планах заложить два слоя утеплителя – первый 10 см, второй – 5 см, вентзазор 5 см и фасадные панели. Какую плотность утеплителя выбирать? С брусками заморачиваться не хочется – дорого выйдет (площадь утепления 250 м²) хочу уголки сверлить 140х60 мм, к дому (третий год проживания ПМЖ, усадка закончилась) и на них металлический профиль. А дальше набирать утеплитель, «накалывая» его на уголки и фиксирую при необходимости, далее вентзазазор и фасадный экран.

Александр Коршунов

Выбирать утеплитель по плотности – очень опасное решение. Плотность – это просто объемный вес материала и она зависит от типа утеплителя, его структуры, и не связана линейно ни с теплопроводностью, ни с физико-механическими параметрами. Наиболее верное решение – выбирать материал по декларируемой производителем области применения.

Судя по описанию, предполагаемая система – это навесной вентилируемый фасад, где теплоизоляция крепится механически к стене, а фасадный экран фиксируется к направляющим, которые удерживают смонтированные к стене кронштейны. Для таких систем плотность плит из каменной ваты для внутреннего слоя не менее 30 кг/м3, для внешнего – не менее 70 кг/м3. Из-за наличия большого количества точечных креплений через теплоизоляцию, такой фасад отличается невысокой теплотехнической однородностью. Поэтому, для снижения тепловых потерь для крепления плит лучше использовать тарельчатые фасадные анкеры (они же «зонтики» или «грибки»), вместо металлических уголков.

Стоит отметить, что фасад такого типа, потребует больших трудовых и материальных затрат, чем установка деревянного каркаса, мягкой теплоизоляции в распор и ветрозащиты.

Точка росы в каркасном доме с базальтовым утеплителем. Точка росы при утеплении фасада

Утепляя каркасный дом эковатой, с одноименной маркой, я нисколько не сомневался, что поступаю правильно. Решение принимал после мучительного выбора, перелопаченной горы информации, после критической оценки своих финансовых возможностей. Но всегда найдется «добрый самаритянин», готовый посеять росток сомнения. Вот и мой добрый приятель, пройдя по участку, который еще напоминал строительную площадку, а не благоустроенный сад, задал мне вопрос – почему нет дополнительного фасадного утепления? На встречный вопрос – на кой ляд, дом- то теплый, стены сухие? Он с умным видом ответил – а точка росы где? Чем и спровоцировал моё новое собственное исследование – точка росы при утеплении фасада.

Меж стенное пространство каркасного дома у меня заполнено эковатой. Я уверен, что мои стены «дышат», надежно утеплены. Что будет если я к своему «сэндвичу»:изоплат – эковата – крафтбумага добавлю дополнительное утепление, что мне это может дать? На сегодняшний день точка росы – то место, где влага преобразовывается в воду, находится в утеплителе, не ложится на стены, и самостоятельно выводится, благодаря волокнистой структуре всего материала стены. Утепляя дом снаружи, я способствую ее перемещению наружу – так? Так, поскольку для выпадения росы, необходим определенный контраст внутренней и внешней температур.

Рассмотрим варианты:

• Утепляю фасад плитами ППС – влага, выходящая наружу, сталкивается с «не дышащим» барьером. Уйти в фасадный утеплитель она не может, из-за разницы температуры она конденсируется, я так понимаю, что ложится на стену. Получая дополнительную теплоизоляцию дома от внешних температур, я получаю и дополнительный напряг – необходимо оборудовать вентиляцию для вывода влаги. Отметаю этот вариант, пусть уж моя точка росы остается в эковате. Там она точно не выпадет в осадок. Да и пожаростойкость такого материала, как ППС меня изначально напрягает.

• Минвата на первый взгляд не станет препятствием для воздуха, она, в принципе, дышит, но ее склонность накапливать влагу и проседать под ее тяжестью, уже заставили меня отказаться от нее в качестве основного утеплителя. Под обязательной изоляцией минвата может набрать влаги, ведь задача такого утепления (для меня, после вопроса друга) – вывести точку росы в наружный утеплитель. Это значит, что она может просесть, потерять свои теплоизоляционные свойства. Опять же – эти швы, мостки холода, от которых я уходил, выбирая эковату.

• Мокрый фасад, когда на клей устанавливают пенопласт, меня, как сторонника экологичных материалов вообще не устраивает. Стоило ли строить деревянный дом, выискивать экологичные материалы. Чтобы затем превратить его в термос? И честное слов, я не представляю – где окажется эта несчастная точка росы при таком утеплении, и куда будет деваться вся влага.

• ППУ – Пенополиуритан. Если делать вентилируемый фасад и использовать ППУ, то аргументы «против», я уже высказал в верхних пунктах – экологичность, огнестойкость, необходимость вентиляционной системы и наличие швов.

• Напыляемый Пенополиуретан – альтернатива мокрому фасаду, я точно не буду превращать свой дом в термос, даже ради вывода точки росы из внутреннего утеплителя.

Все же я рассеял свои сомнения. Каким образом? Мужчина сказал – мужчина сделал. Решив, что моя семья будет жить на свежем воздухе, постарался построить дом, в котором этот воздух будет оставаться свежим. Отделочные работы, ландшафтный дизайн и даже куст своего крыжовника, это в недалеком будущем. Пока мой дом теплый и сухой. Возможно, что я решусь на дополнительное утепление фасада, но только полностью натуральным утеплителем. Боюсь, что без консультации специалиста, мне дилетанту тут не обойтись. А точка росы? Да нет ее, наверное, у меня – стены дома сухие, что переживать? Пусть друг и переживает, а может он просто мне позавидовал?

Плюсы и минусы каркасного дома для круглогодичного проживания.

Легкая воспламеняемость каркасных домов

Сколько тысячелетий существует человечество – столько же времени оно строит для себя жилища. От пещер и примитивных землянок люди постепенно пришли к строительству более совершенных домов из камня и дерева, в зависимости от доступности того или иного материала. Строительные процессы, технологии и материалы совершенствовались, жизнь становилась комфортней, но и по сегодняшний день, любая технология и материалы имеют свои недостатки. Это выражается в долговечности, доступности материалов, стоимости строительства, времени затраченном на него.

Традиционные каменные и деревянные дома долговечны, но требуют больших затрат времени, материалов и денег. Революция в домостроении произошла в середине прошлого века, когда в Северной Америке была разработана технология строительства каркасных домов. Плюсы и минусы каркасных домов, американские и европейские застройщики определили сразу, поэтому технология получила развитие во многих странах, а последние годы и в России.

Обсуждая плюсы и минусы каркасных домов, стоит помнить, что дом, построенный из любого материала, имея неоспоримые достоинства, обязательно будет иметь и недостатки. Это может быть связано с конструктивными особенностями, свойствами стеновых и других материалов и эксплуатационными параметрами. Учитывая низкую стоимость домов построенных по каркасной технологии, с некоторыми минусами приходится мириться, а о других необходимо говорить и по возможности, минимализировать последствия от них. Основные минусы каркасных домов заключаются в особенностях их конструкций и материалов, а к таким минусам относится:

Пожар в любом доме приносит большие разрушения и уничтожение конструкций, но если от кирпичного дома остаются хотя бы стены, каркасный дом выгорает полностью.

Но может ли легковоспламеняемость остановить процесс строительства каркасных домов? Не остановит. Уже не один десяток лет ведется строительство, а производители защитных средств постоянно выпускают все более надежные антипирены — противопожарные пропитки. Эти пропитки не допускают возгорания дерева при контакте его с открытым пламенем.

Кроме того, пожар проще не допустить, чем его потушить, а для этого существует большое количество электронных противопожарных систем, круглосуточно отслеживающих нештатные ситуации. Большое значение имеет контроль за внутренней электросетью и другими коммуникациями. Соблюдение правил противопожарной безопасности, делает плюсы каркасных домов весомее, чем этот недостаток.

Видео точка росы в каркасном доме. 53 рабочий день.

Как рассчитать точку росы при утеплении стен, смещение точки росы. Строительство каркасных домов с расчетом точки росы в Москве

Отделка каркасного дома панелями Чем отделать недорого фасад каркасного дома Гидроизоляция пола в каркасном доме Отделка фасада каркасного дома ЦСП

Процесс строительства – сложный и многоэтапный процесс, где нужно учитывать каждую деталь.

Одна из таких – это точка росы, которая играет большую роль при установке системы утепления построек. Зная ее значение, можно определить нормальную температуру конденсации пара.

Чтобы в доме было сухо и тепло, важно правильно рассчитать точку росы при утеплении стен, иначе они будут намокать, появится конденсат.



Проблема в том, что проявляется это не сразу, а через некоторое время, когда переделать все проблематично. В большинстве случаев приходится теплоизоляцию и облицовку дома выполнять заново. В данной статье я расскажу, как рассчитать точку росы при утеплении стен правильно.



Давайте знакомиться.

Я – Михаил, директор компании СТМ-Строй.

Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.

По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 – проконсультирую, рассчитаю, подскажу.



Определение термина «точка росы» и ее роль в строительном процессе

Точка соприкосновения температуры и влажности внутри помещения и снаружи постройки – это точка росы. Важно, чтобы в помещении это показатель превышал наружный, иначе скопление влаги и конденсата не избежать.

Любые перегородки, выходящие наружу здания – это граница с внешней природной средой, где другая температура и влажность. В точке росы всегда будет скапливаться влага.



На ее месторасположение влияет:

• Характерные особенности используемых материалов для строительства.
• Качество и количество слоев утеплителя.

Точка росы в утеплителе может перемещаться, и это нужно учитывать. Чаще всего это происходит, когда снаружи резко холодает, а внутри температура остается неизменной.



Важно!

Чтобы защитить стены изнутри, точка росы должна всегда располагаться снаружи дома. Это препятствует образованию плесени, грибка и т.п.







Мои фото отчеты о построенных домах

Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах

Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.



Расчеты

При расчетах точки росы в стене с утеплителем я учитываю:

• климат региона;
• направление и мощность ветра;
• толщину стен;
• используемые стройматериалы для ее возведения.

Обычно я сам не высчитываю это значение, для этого есть специальная таблица готовых примерных значений. В своей работе я не использую интернет программы, они могут не все учесть, и выдадут ложное значение.

Для определения показателя по таблице, необходимо знать температуру и влажность в помещении. В поле их соединения и будет точка росы. Для определения данных показателей использую термометр, бесконтактный градусник и гигрометр. Далее проделываю следующие действия:

• Отмеряю от пола 60 см, на этой высоте определяю температуру.
• Так же измеряю влажность.
• Соотношу числа в таблице, и определяю точку росы.
• Затем беру бесконтактный градусник, и на высоте 60 см на любой поверхности помещения измеряю температуру.
• Полученные значения сравниваю. Если есть отклонение более 4 градусов, значит, термоизоляция должна проводиться опытным специалистом.



Важно!

Если в таблице нет нужного промежутка чисел, берется средний показатель.



Как практически определить место конденсации

Место конденсации зависит от расположения утеплителя (внутри или снаружи).



В неутепленном доме

В таких постройках большая вероятность образования конденсата на стенах внутри помещения. Причиной тому отсутствие утепления, которое задерживает теплый воздух внутри, и не дает ему выветриться. Расположение точки росы в них зависит от погоды снаружи.

При незначительных колебаниях температуры, конденсат образуется на наружной стене, внутри помещения будет комфортно. При значительном похолодании, возможно смещение точки росы при утеплении стен внутрь. Это приводит к образованию конденсата и намоканию стен внутри помещения.



При наружном утеплении

Стены снаружи должны утепляться качественным, прочным материалом, чтобы избежать их намокания. Если все сделать правильно, то точка росы расположится внутри утеплителя.

В ином случае, либо при недостаточной толщине тепломатериала, будут увеличиваться теплопотери, восполнить которые сложно.





Важно!

При сильном морозе внутри стен начнет скапливаться конденсат, что приведет к намоканию.





При внутреннем утеплении

В процессе строительства я редко использую внутреннее утепление, т.к. точка росы располагается посредине между утеплителем и стеной. Это плохой вариант, если температура резко снизиться, а влажность – повысится, в месте стыка появится влага и конденсат.

В результате начнет разрушаться теплоизоляция и утепленная поверхность. Такой вариант возможен, если система отопления способна поддерживать нужный уровень температуры во всем доме.

Бывали случаи, когда теплоизоляция проводилась без учета погодных условий конкретного региона. Тут и точку росы определить сложно, и температура и влажность внутри стены постоянно колеблется. Устранить такие проблемы очень сложно, обычно для этого приходится повторно утеплять стены.



Посетите любой из моих объектов как готовый так и строящийся

Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.

Мои стройки

ЗВОНИТЕ мне в любое время +7(495) 241-00-59 (Михаил)



Где должна находиться точка росы

Расположение точки росы высчитано верно, если при похолодании она продолжает располагаться в утеплителе и не переходит на стену. Под похолоданием здесь понимается максимальное снижение температуры на несколько дней, недель, которое наступает периодически. В таком случае точка росы может сместиться в стену.

Если утеплитель выполнен из прочных материалов, то такие показатели нестрашны. Но, если он произведен из пористых материалов, типа минеральной ваты, появление точки росы в стене должно быть коротким. Иначе неизбежно намокание стены и скопление конденсата.

Чтобы этого избежать, я кладу в два раза больше утеплителя, и обязательно пароизоляцию, она выведет лишнюю влагу.



Ваша выгода при обращении ко мне

строю сам – 100% гарантирую качество

Все работы выполняю лично, у меня своя бригада

17 лет опыта

По началу занимался кровлями, но уже более 12 лет строю каркасные дома

Стройматериалы без наценки

все материалы вам привезу по закупочной цене (сравните мои сметы)

99% довольных заказчиков
которые рекомендуют меня друзьям

за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил



Что будет, если неверно выбрать точку?

Если воздух из теплого помещения попадает в более низкую температуру, то образуется конденсат. Именно он приводит к появлению влаги на стене, из-за чего образуется плесень, грибок и пр. Все это негативно сказывается на здоровье человека, он дышит выделениями от вредных микроорганизмов, что может стать причиной астмы и других заболеваний.

Это не единственное негативное последствие образования конденсата, намокшие стены со временем разрушаются. Поэтому очень важно правильно определить точку росы, а также:

• Выбрать подходящий материал для строительства и термоизоляции.
• Тип отопительной и вентиляционной системы.
• Правильно подобрать технологию утепления.

Я предпочитаю монтировать теплоизоляцию снаружи постройки. Лучше выбрать пеноплекс, пенопласт или керамзит. Если выбор пал на минеральную вату, необходимо обеспечить надежную и прочную пароизоляцию и гидроизоляцию, которые не дадут влаге задерживаться в утеплителе.



Как построена моя работа

Шаг 1.
Ваше обращение

Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)

Шаг 2.
Проектирование

Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома

Шаг 3.
Стоимость

Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)

Шаг 4.
Строительство

Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом



Что делать, чтобы вывести точку росы из дома наружу?

Часто встречаются случаи, когда неправильно подсчитана точка росы, и со временем стены начинают сыреть, покрываться плесенью. В таком случае есть два решения проблемы:

• Улучшить теплоизоляцию помещения, которая уменьшит влажность.
• Уменьшить разницу показателей температуры покрытий, т.е. провести внешнюю теплоизоляцию.

В любом случае, необходимо поработать с теплоизоляцией. Существует два способа утепления стен:

Внутреннее:

• точка росы между стеной и утеплителем приводит к образованию конденсата, в результате чего несущая стена промерзает и покрывается плесенью и грибком.

Внешнее:

• в данном случае точка росы находится в утеплителе, в результате тепло лучше сохраняется, стена постоянно сухая и теплая. Обеспечивается надежная звукоизоляция.

Почему дополнительное утепление лучше проводить снаружи? Во-первых, это удобно, во-вторых – температура окружающей среды и утеплителя выровняется. Кривая снижения температуры станет медленно снижаться, и точка росы сдвинется к краю теплоизоляции.

Чем толще покрытие, тем больше вероятность смещения точки за пределы стенки дома. Таким образом, утепление снаружи делает дома долговечными и снижает расходы по теплоснабжению.

Правильное определение точки росы способно продлить срок эксплуатации постройки.

Правильное определение точки росы способно продлить срок эксплуатации постройки. Даже при незначительных ухудшениях погодных условий можно избежать увлажнения стены. Если со временем в доме появился конденсат, стены стали намокать, появилась плесень, значит, необходимо установить дополнительный слой теплоизоляции, который выведет точку росы наружу.

Если улучшить теплоизоляцию невозможно, следует воспользоваться дополнительным обогревом помещения изнутри. Это поможет сместить точку конденсации наружу.



Планируете строительство каркасного дома? Звоните +7(495)241-00-59



мой опыт – ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю –  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!

Случайное осушение — беспорядок, который можно предотвратить

• 20.11.2015
• Эллисон Бейлс
• Блог

утечка воздухакачество воздуха в помещенииизоляцияпроблемы влажностивода

«Упс! Дом только что попал в аварию. Чья очередь его убирать?» Ага. Мы вступаем в сезон случайного осушения. Если у вас есть окна, которые начинают собирать воду, как показано выше, вы стали жертвой случайного осушения. Это не то, что вы хотите в здании.

Водяной пар и поверхности конденсации

Вот краткий урок о случайном осушении.

1. Воздух представляет собой смесь сухого воздуха и водяного пара. (Дополнительную информацию см. в моем введении в психрометрию.)
2. Точка росы – это температура, при которой водяной пар в воздухе начинает конденсироваться или переходить из пара в жидкую фазу.
3. Поверхности конденсации, материалы, которые находятся на уровне точки росы или ниже, где происходит действие. Это окно наверху представляет собой конденсирующую поверхность.

В этом окне сверху происходит случайное осушение, поскольку температура стекла и металла ниже точки росы. Если это случается время от времени, это не такая уж большая проблема. Если это окно остается влажным достаточно долго, оно может начать гнить древесину вокруг окна и расти плесень.

Но эй, по крайней мере, вы можете видеть это там. Более коварная форма случайного осушения происходит внутри полостей зданий. Зимой воздух в доме более влажный, чем на улице.

Поверхности конденсации находятся — или должны быть — ближе к улице. Если в вашем доме есть хорошие окна с двойным остеклением и изоляция, более холодные части здания находятся на внешней стороне.

Случайное осушение стен

Допустим, водяной пар из помещения попадает в полость стены. Допустим, полость стены заполнена изоляцией, не препятствующей движению воздуха, например, стекловолокном, целлюлозой или минеральной ватой. В конце концов, именно так утепляют большинство стен.

Что происходит, когда водяной пар попадает на внешнюю сторону полости в стене? Если в доме нет изоляции снаружи обшивки, эта обшивка (обычно фанера или OSB) будет холодной, когда на улице холодно. Скорее всего, это конденсирующая поверхность.

Если в полость стены попадает достаточное количество водяного пара, там может произойти серьезное случайное осушение. Это может привести к гниению и плесени, а также к проблемам с качеством воздуха в помещении. Не очень хорошо! Он также находится в скрытом месте, поэтому вы не увидите его, как на окне.

Предотвращение случайного осушения

Физика ясно дает понять, что делать, верно? Вот ваши варианты:

1. Держите воздух достаточно сухим, чтобы он не мог найти поверхности с конденсацией. Даже при попадании в полость стены обшивка будет выше точки росы, если воздух действительно сухой.
2. Поддерживайте приемлемый уровень влажности воздуха в помещении, но следите за тем, чтобы водяной пар не попадал в полость стены. В основном это означает сделать внутреннюю сторону стены воздухонепроницаемой, хотя бывают ситуации, когда вам также может понадобиться замедлитель пара для ограничения диффузии.
3. Утепление наружной обшивки за счет изоляции с внешней стороны.

Короче говоря, вы можете уменьшить количество водяного пара, вы можете отделить водяной пар от поверхностей конденсации или вы можете устранить поверхности конденсации с помощью внешней изоляции. Что вы выберете, зависит от вашей ситуации, но первый вариант обычно наименее предпочтителен. Вы не хотите, чтобы воздух в помещении был слишком сухим.

Здесь я уже обсуждал случайное осушение зимой, но это бывает и летом. На фото выше показан конденсат, капающий со дна воздуховода в жаркий душный день в Южной Каролине. В любом случае, однако, случайное осушение, как правило, нехорошо.



Спасибо Терри Бреннану, Джеймсу Каммингсу и Джозефу Лстибуреку за термин «случайное осушение». На днях я читал их статью под названием «Незапланированные воздушные потоки и проблемы с влажностью» в самолете, и это было одной из тем, которые они обсуждали.



Эллисон А. Бейлс III, доктор философии, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard в Декейтере, штат Джорджия. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard 9. 0064 .



Статьи по теме

Что происходит, когда вы кладете на стену пластиковый пароизоляционный слой?

Почему осень является подходящим временем года для образования конденсата на окнах?

Введение в физику воды в пористых материалах



ПРИМЕЧАНИЕ. Комментарии закрыты.

Дело

NSF: дело по этике теплопередачи

Автор : Уэйн Хелмер, Роберт Уокер

Предлагаемые курсы : Теплопередача

Уровень : Младший и старший



I. Рассказ

При проектировании стены полезно уметь рассчитывать скорость теплопередачи через плоскую поверхность. См. рис. 1, где показана типичная конструкция деревянного каркаса. проиллюстрировано. Деревянный сайдинг используется на внешней поверхности стены, а затем фанера. обшивка. Изоляция из стекломинерального волокна формирует основное тепловое сопротивление в стене. между деревянными элементами каркаса (не показаны). Внутренняя поверхность изготовлена ​​из листового рок.

Рис. 1. Типичная конструкция стены дома и температурный профиль.



II. Инженерные принципы

1. Определите количество термических сопротивлений в этой стене. Есть ли четыре сопротивления, или больше, или меньше? Какое уравнение используется для расчета каждого сопротивления? Свойства материала и толщины приведены ниже. Предполагается, что единица глубины перпендикулярна странице.

ПРИМЕЧАНИЕ. Преподаватель может попросить студента построить тепловую цепь на этом этапе. точку и убедитесь, что учитываются сопротивления конвекции с каждой стороны стены. Типичные значения: внешняя сторона = 1,0 Вт/м ² -К, внутренняя сторона = 3,5 Вт/м ² -К.

Таблица 1. Свойства материала стенки

Материал	Толщина (см)	Теплопроводность (Ватт/м-K)
Дерево	0,95	0,14
Фанера	1,27	0,12
Стекловолокно	9,0	0,038
Листовой камень	0,95	0,17

2. Рассчитайте скорость теплопередачи через стенку для заданного зимние погодные условия: Tinside = 23 C, Toutside = -15 C.

3. Одна из практических проблем, связанных со строительством домов во влажном климате. это влага внутри дома (из-за водяного пара, выделяемого при приготовлении пищи, стирка, люди и т. д.) будут иметь тенденцию мигрировать изнутри наружу. Если Влага конденсируется в стекловолокне, это ухудшает эффективную проводимость стекловолокна. материала и вызвать другие проблемы.

4. Рассчитайте точку в стене, где будет конденсироваться вода (если вообще будет). Если это конденсируется, это вызовет проблемы? Предположим, что относительная влажность в помещении составляет 50 %, а относительная влажность наружного воздуха 90%.

ПРИМЕЧАНИЕ. Учащемуся необходимо просмотреть психометрические данные и определить точку в стене. где температура падает до температуры точки росы, определяемой по сухому термометру в помещении температуры и относительной влажности воздуха в помещении. Студент должен будет использовать термальный схему, выполненную выше, и определить температуру поверхности по обе стороны от стекла волокнистая изоляция. Обзор психометрической таблицы представлен ниже на рис. 2.

Рисунок 2. Психометрическая таблица



III. Этическая проблема

Вы инженер, работающий в консалтинговой фирме, отвечающей за проектирование ремонт ряда старых офисных зданий на военной базе. Часть вашей работы задача состоит в том, чтобы спроектировать новую конструкцию стены для этих зданий. Вы решили добавить 9 см (3,5 дюйма) изоляции из стекловолокна к стенам с деревянным каркасом, где не требуется установка существовал раньше. Сейчас март. Одна из военных спецификаций (“Mil. Спецификации»), который вступит в силу с 1 января следующего года, требует, чтобы все изоляционные материалы должны быть спроектированы и установлены таким образом, чтобы исключить конденсацию паров. происходит в стенах здания. Ваши расчеты показывают, что будет происходить конденсация влаги в изоляции в стенах в зимних погодных условиях. Вы делитесь этим с инженер-менеджер вашей компании и предложите более дорогую изоляцию (например, пенополиуретан с закрытыми порами) следует заменить стекловолоконной изоляцией. Он говорит, что строительные модификации должны быть завершены к концу ноября, так что компании не нужно будет соблюдать новый кодекс. Он поручает вам продолжить текущий менее дорогой дизайн.



IV. Инженерные решения

Эквивалентная электрическая схема для тепловой системы показана ниже:

Уравнение контура для теплового потока: q = T/Re

Эквивалентное сопротивление, Re, для цепи представляет собой сумму отдельных сопротивления. Сопротивление проводимости указано как

.

Rконд = х/кА

где x — толщина материала в направлении теплового потока, k — толщина теплопроводность материала, а A – площадь поверхности материала. перпендикулярно тепловому потоку. Сопротивление конвекции по обеим сторонам стены равно рассчитывается по формуле Rconv = 1/hA, где h — поверхностный коэффициент теплопередачи, а A — площадь поверхности, перпендикулярная тепловому потоку. Таким образом, шесть сопротивлений могут быть рассчитывается, как показано ниже:

Ro = 1/hoA = 1/[1(30)] К/Вт = 0,033 К/Вт

Rs = x/кА = 0,0095/[2(0,14)30] = 0,00113 К/Вт

Rply = x/кА = 0,0127/[(0,12)30] = 0,0035 К/Вт

Rins = x/кА = 0,09/[(0,038)30] = 0,079 К/Вт

Rср = х/кА = 0,0095/[(0,17)30] = 0,00113 К/Вт

Ri = 1/hiA = 1/[3,5(30)] К/Вт = 0,010 К/Вт

Сумма этих сопротивлений составляет Re = 0,128 К/Вт.

Тепловой поток через стену равен

q = T/Re = [23-(-15)]/0,128 = 297 Вт

Из теории цепей мы знаем, что поток тепла одинаков через любое сопротивление, или набор сопротивлений в последовательной цепи. Чтобы найти наружную температуру изоляции мы можем использовать;

q = (T3-To)/(Ro + Rs + Rply) = (T3-(-15))/(0,0033+ 0,00113 + 0,0035) = 297 Вт

раствор Т3 = -12,6°С.

Теперь нам нужно определить, ниже ли температура утеплителя в стене температура точки росы воздуха в помещении. Если да, то водяной пар, который диффундирует через стену начнет конденсироваться в стекловолоконной изоляции. Возвращаясь к психометрическая диаграмма с использованием условий в помещении Tсухого термометра = 23C и относительного Влажность = 50%, получаем, что температура точки росы равна 12С. Поскольку самое низкое стекло температура волокна (-12,6°C) ниже этой температуры точки росы (12°C), водяной пар конденсат в изоляции и проблема существует!

Примечание: Температура на внутренней поверхности изоляции может быть рассчитана по

q = (T4 – T3)/Rins = (T4 -(-12,6))/0,079

Решение: T4 = 10,9°С.



V. Этические вопросы и решения

1. Перечислите некоторые из известных фактов, имеющих отношение к делу.

1. В текущей конструкции в изоляции будет происходить конденсация паров.

2. Конденсация не соответствует будущим военным спецификациям.

3. Для устранения проблемы потребуется более дорогая конструкция изоляции.

4. Инженер-менеджер не заинтересован в будущих военных спецификациях, которые не произойдет до завершения проекта.

5. Пенополиуретан с закрытыми порами соответствует военным спецификациям, но является более дорогим материалом.

2. Перечислите некоторые актуальные фактические вопросы, ответы на которые вы не знаете.

1. Является ли фирма обязанной по закону проектировать в ожидании будущих военных технические характеристики?

2. Будет ли консалтинговая фирма заключать контракты с военными базами в будущем?

3. Какова вероятность задержек, которые могут не позволить завершить проект до Январь?

4. Насколько дороже пенополиуретан с закрытыми порами?

5. Справятся ли дополнительные затраты на замену пенополиуретана с работой? невыгодно?

3. Перечислите некоторые конкурирующие моральные обязательства, проиллюстрированные в данном случае

Одно из обязательств — быть честным с клиентом, в данном случае с правительством США. Этот обязательство влечет за собой соблюдение всех правил, честность в вашей интерпретации правил, и попытка завершить проект с минимальными затратами для покупатель. Еще одно обязательство — быть лояльным сотрудником. Ваша фирма хочет спроектировать ремонт, чтобы не было перерасхода средств или, по крайней мере, как можно меньше. Этот повысит вероятность того, что фирма получит будущие контракты.

4. Укажите несколько вариантов действий, которые вы могли бы порекомендовать своему руководителю. Попробуйте найти как как можно больше решений, удовлетворяющих конкурирующим обязательствам. Мы можем назвать эти креативно-промежуточные решения.

Одним из вариантов было бы запросить изоляцию из стекловолокна и попытаться завершить проекта до того, как новые спецификации вступят в силу. Другой вариант – позвонить для более дорогой изоляции, которая будет соответствовать новым спецификациям. Третий вариант было бы предупредить военных США об этом вопросе и спросить их предпочтения.

5. Какой план действий вы бы порекомендовали?

Третий вариант — это творческое промежуточное решение. Это может быть или не быть возможным в данных обстоятельствах, но потенциально это будет справедливо как для вашей фирмы, так и для правительству США.

Пароизолятор, пароизоляция, диффузионный открытый

Наружные стены панельных домов обычно выполняются из сборной обшивки несущего деревянного каркаса. Внутри отсеков установлены теплоизоляционные материалы. Конструкционные и изоляционные материалы, замедлители парообразования и диффузионная открытость различаются. Что такое диффузия, открытые для диффузии стены, пароизолятор и пароизоляция, вы можете узнать здесь.

вкратце о самом главном

• Так называемые пароизоляционные материалы не пропускают водяной пар. С другой стороны, пароизоляторы разной конструкции уменьшают диффузию в разной степени, поэтому они открыты для диффузии в разной степени.
• Ограждающие конструкции новостроек с открытой диффузией также должны быть герметизированы.
• Наносит большой ущерб, когда водяной пар конденсируется в воду в хорошо изолированных наружных стенах. Замедлители испарения могут предотвратить это, но более низкая диффузионная открытость также влияет на микроклимат в помещении.
• Различные изоляционные материалы по-разному переносят диффузию (буферизация) – особенно с экологическими изоляционными материалами (например, древесным волокном, целлюлозой) конструкция может быть особенно открыта для диффузии.

Наружные стены деревянного каркасного сборного дома

Деревянный каркас сборного дома состоит из цельных деревянных стоек, расположенных на расстоянии 62,5 или 81,5 см. Так называемые ножные и головные ригели закрывают каркас снизу и сверху. Так называемые отсеки несущего деревянного каркаса обшиты сборными стеновыми элементами. Стеновые элементы изготавливаются из гипсокартонных плит или древесных плит (например, плит ОСП или ДСП) или многослойных строительных плит. Также говорят, что в результате деревянная рама «затвердевает». Изоляционные материалы устанавливаются в полость между блокирующими отсеками. (Мы собрали для вас дополнительную информацию о конструкции деревянного каркаса, также известной как конструкция из деревянных стоек).

Снаружи сборный дом может выглядеть по-разному: Возможны фасады из дерева или кирпичной кладки. Однако сборные дома с деревянным каркасом считаются деревянными домами, даже если сборный фасад выполнен из кирпичной кладки из-за их деревянного каркаса – деревянный каркас имеет значение для определения деревянного дома.

Теплоизоляция для стен сборных домов

В сборных домах теплоизоляция встроена в отсеки, соединенные между собой стеновыми элементами. Его толщина составляет от 20 до 40 см. В большинстве случаев компоненты теплоизоляционного слоя также обрабатываются или оштукатуриваются снаружи.

Наиболее распространенными изоляционными материалами являются плиты из минерального волокна, полистирола или жесткого пенопласта. Изоляционные плиты из древесного волокна, целлюлозы, пробки или овечьей шерсти, напротив, являются натуральными и экологически устойчивыми изоляционными материалами. Экологические изоляционные материалы обычно стоят дороже.

Узнайте больше об изоляции здесь.

Пароизоляция, замедлитель пара и диффузионная открытость

Все изоляционные материалы должны быть специально защищены от влаги. В противном случае может произойти массовый ущерб, особенно в случае панельных домов, ремонт которых возможен только путем масштабного ремонта. Но влага поступает не только снаружи. Это связано с тем, что пассажиры также примерно на 70% состоят из воды и время от времени потеют; кроме того, водяной пар образуется при приготовлении пищи и принятии душа.

В конце концов, домохозяйство из двух человек производит около 5 литров водяного пара в день – чем больше людей посещает дом, тем быстрее увеличивается объем. Это приводит к так называемому парциальному давлению водяного пара, из которого также выводится относительная влажность. Если это давление пара внутри выше, чем снаружи, водяной пар диффундирует через стены. Однако это может происходить только в так называемых диффузионно-открытых домах. Напротив, так называемые пароизоляционные материалы должны обеспечивать абсолютную герметичность, а так называемые парозамедлители должны обеспечивать замедление диффузии в той или иной степени.

В старых домах водяной пар, образующийся в жилых помещениях, может дополнительно выходить через стены, если вентиляция менее жесткая. Однако затраты на отопление в этом случае также выше. В новых зданиях с высокими показателями теплоизоляции этот естественный процесс затруднен или даже полностью исключен. В этом случае особенно важно иметь хорошо продуманный дизайн. Это связано с тем, что изоляционные материалы и эффекты, воздухонепроницаемость, диффузионная открытость и установка парозамедлителей и систем вентиляции должны быть согласованы.

Замедлители испарения препятствуют диффузии водяного пара через наружные стены

Замедлители испарения обычно изготавливаются из пластиковой пленки (часто полиэтиленовой пленки), прикрепленной к внутренней стороне. Однако можно обойтись и без таких пленок, например, с деревянными панелями ОСБ, установленными внутри, и ДВП снаружи. Также используются панели из жесткого пенопласта, покрытые алюминиевой фольгой, пленкой ПВХ и стекловолокном, а также минеральным утеплителем, выполняющим роль пароизоляции.

Пароизоляция предназначена для защиты изоляционных материалов от влаги, образующейся в жилом помещении. Но это влечет за собой другой комплекс проблем. Это связано с тем, что саморегулирующаяся диффузия, то есть проницаемость водяного пара, теперь снижена. Это не всегда необходимо, так как облицовка стен, а также изоляционные материалы могут поглощать определенное количество (в зависимости от свойств используемого материала) водяного пара. В этом случае естественная диффузия не оставляет повреждений.

Если наружные стены не пропускают или пропускают очень мало диффузии, влага может оставаться, например, на мебели и вызывать потливость при недостаточной вентиляции. Однако часто устанавливаются дополнительные компоненты для защиты от влаги, которые во многом решают проблему сырости. №

В домах с высокоэффективной пароизоляцией осушение жилого помещения с помощью одной только ручной вентиляции практически невозможно. Автоматическая вентиляция с системами вентиляции (предпочтительно с рекуперацией тепла) обеспечивает достаточное осушение.

Узнайте больше о системах вентиляции здесь.

Пароизолятор или пароизоляция?

Термин пароизоляция (абсолютная непроницаемость) часто ошибочно используется как синоним термина замедлитель испарения (пониженная паропроницаемость). Свойством абсолютной непроницаемости для водяного пара фактически обладают только стекло и металл. Однако с более прочной алюминиевой фольгой или пеностеклом это действительно можно реализовать конструктивно. С другой стороны, замедлители испарения имеют разные значения в зависимости от конструктивного исполнения.

Риск образования плесени из-за неправильной пароизоляции или замедлителя схватывания

Риск образования плесени в изоляционных материалах стен высок, особенно в случае неисправной пароизоляции. Например, пленка внутреннего нанесения может легко иметь дефекты из-за шурупа, впоследствии установленных раструбов или неправильного приклеивания пленки. Поэтому абсолютную пароизоляцию также нелегко реализовать конструктивно. Потому что даже через небольшие перфорации водяной пар попадает внутрь стен. Тем не менее, он больше не может выйти, так как внешние поверхности также абсолютно или очень непроницаемы для диффузии (например, из-за установленного полистирола). Результатом является образование конденсата и рост плесени на наружных стенах. Эта проблема также затрагивает замедлители пара, которые имеют высокое значение sd.

Величина sd измеряет степень диффузионной непроницаемости

Степень диффузионной непроницаемости замедлителя пара измеряется с помощью так называемого значения sd. Из чего получается значение sd? Каждый строительный материал имеет определенное число сопротивления диффузии пара (значение µ), которое указывает на диффузионные свойства строительного материала. Это значение умножается на установленную толщину материала (значение s ). Таким образом, значение sd получается из следующей простой формулы:

с _д -значение = значение µ × с -значение

Чем меньше значение sd, тем лучше диффузия водяного пара. Если значение sd выше 1500 м, то присутствуют пароизоляционные свойства – сюда практически не проникает водяной пар.

sd ≤ 0,5 м	диффузионный
0,5 м < sd < 10 м	диффундирующий
10 m < sd < 100 m	diffusion-inhibiting
100 m < sd < 1500 m	diffusion blocking
sd > 1500 m	diffusion-tight
according to DIN 4108-3 (10/2018)

Открытые для диффузии дома способствуют улучшению внутреннего климата

В так называемых диффузионно-открытых домах намеренно полагаются на тот факт, что стены могут «дышать» – как вы часто слышите в контексте. Однако это немного вводит в заблуждение, поскольку водяной пар — это сухой газ, не имеющий ничего общего с кислородом. Кроме того, ограждающие конструкции новостроек с открытой диффузией также герметизированы. Потому что это требование законодателя к новостройкам.

В домах, открытых для диффузии, где установлены замедлители пара с довольно низким значением sd, водяной пар, образующийся в жилом помещении, также может диффундировать через наружные стены естественным путем и без повреждений. Такие пароизоляторы могут быть изготовлены, например, без полиэтиленовых пленок, с деревянными панелями ОСП внутри и древесноволокнистыми плитами снаружи.

Обычной вентиляции без вентиляционных систем должно быть достаточно. Однако эти конструкции должны обеспечивать диффузию водяного пара через стены в виде сухого газа (даже зимой, когда внутренние поверхности очень теплые, а внешние холодные). Опасность здесь заключается в том, что водяной пар вместо этого конденсируется в воду внутри стен (точка росы). Это может привести к серьезным повреждениям. (Вентиляция особенно важна для хорошего здоровья жилья – проветривайте правильно и избегайте ошибок).

Точка росы должна быть вне стен

Особенно в домах с высокой теплоизоляцией, в холодное время года внутренние поверхности очень теплые по сравнению с наружными поверхностями наружных стен. Теплый воздух поглощает больше водяного пара, чем холодный – в результате увеличивается диффузионное давление. В частности, в случае наружных стен с низким значением sd необходимо обеспечить, чтобы конструкция сохраняла так называемую точку росы, при которой сухой газообразный водяной пар конденсируется в воду снаружи стен. В противном случае произойдет отсыревание изоляционных материалов и рост плесени на стенах, что приведет к необходимости значительного ремонта. Обычно конструкция панельного дома предусматривает, что точка росы не находится внутри стен. В противном случае предполагается дефект конструкции.

В принципе, стены, открытые для диффузии, становятся все более проницаемыми для водяного пара изнутри наружу. Более плотные материалы (например, плиты OSB) укладываются внутри, а более открытые для диффузии материалы (например, древесноволокнистые плиты) — снаружи. Водяной пар, проходящий через более плотную внутреннюю поверхность, быстро распространяется по конструкции стены, не конденсируясь в воду и не оставляя повреждений от влаги.

Хороший климат в помещении даже без системы вентиляции

Стены, открытые для диффузии, способствуют сбалансированному микроклимату в помещении и улучшению здоровья жителей. Во многих случаях не обязательно устанавливать вентиляционные системы. Однако для корректной оценки следует добавить, что количество влаги, диффундирующей через стены, все же очень мало по сравнению с количеством влаги, выносимой вентиляцией.

В конечном итоге изоляционный материал определяет степень диффузионной открытости

Замедлители испарения в разной степени открыты для распространения. Они также устанавливаются в домах, открытых для распространения. Вы можете принять осознанное решение об использовании замедлителей испарения, которые особенно открыты для диффузии. На самом деле многие архитекторы и строители предпочитают максимально возможную диффузионную открытость. Но тогда нужно использовать соответствующие изоляционные материалы. В конечном счете именно изоляционный материал определяет, насколько паропроницаемым может быть замедлитель пара. Некоторые изоляционные материалы лучше переносят («буферную») диффузию (например, натуральные изоляционные материалы, такие как древесное волокно и целлюлоза), а другие хуже (например, минеральная вата).

Древесное волокно и целлюлоза – натуральные изоляционные материалы с высоким коэффициентом диффузии

Древесное волокно и целлюлоза – лучший материал для изоляции с одновременно высокой диффузионной открытостью. Таким образом, эти изоляционные материалы также обеспечивают относительно лучший климат в помещении, что способствует здоровью дома.

Древесное волокно и целлюлоза являются природными изоляционными материалами, которые являются экологически устойчивыми с точки зрения производства, установки и утилизации. Еще одним преимуществом древесноволокнистых плит и целлюлозы в качестве изоляционного материала является противопожарная защита: химически произведенные изоляционные материалы плавятся при пожаре, способствуют огню и выделяют токсичные газы. Однако натуральные изоляционные материалы обычно несколько дороже.

Здесь вы можете узнать больше об экологических изоляционных материалах.

Строительные материалы имеют разную степень диффузии

Следует отметить, что маркировка «диффузионная открытость» еще ничего не говорит о количестве водяного пара, который может фактически диффундировать через наружные стены. Это связано с тем, что разные конструкции стен и строительные материалы обеспечивают разную степень диффузии.

Так называемое число сопротивления диффузии пара (значение µ) строительного материала предоставляет информацию о свойствах строительного материала в отношении диффузии. Умножается на фактическую толщину (значение s ) используемого материала, значение sd получается (значение sd = µ-значение × s-значение ) . Значение sd измеряет степень диффузии. Чем меньше это значение, тем лучше диффузия водяного пара.

sd ≤ 0.5 m	diffusible
0. 5 m < sd < 10 m	diffusion-inhibiting
10 m < sd < 100 m	diffusion-inhibiting
согласно DIN 4108-3 (10/2018)

Если поставщики предлагают установку вентиляционной системы в диффузионно-открытом помещении, можно предположить, что число сопротивления диффузии пара относительно высокое (около 1,5 и выше).

Заключение

Пароизоляционные материалы (абсолютная непроницаемость для диффузии) в настоящее время не рекомендуются. Их трудно реализовать с точки зрения строительства, так как они очень подвержены дефектам. А дефекты пароизоляции приводят к крупным повреждениям. Кроме того, они негативно влияют на микроклимат в помещении.

Вот почему большинство наружных стен сборных домов в той или иной степени подвержены диффузии. Это означает, что устанавливаются замедлители парообразования, которые имеют разное значение sd в зависимости от типа конструкции и, таким образом, обеспечивают разную степень диффузии.
