Перегородки из профнастила - профессионально, качественно, недорого

Описание

Профнастил это современный и недорогой строительный материал, изготовленный из оцинкованного профилированного листа волнообразной формы. Для возведения перегородок в производственных помещениях мы используем стеновой профнастил марок С8, С20, С21, С35, С44, С75.

Преимущества перегородок из профнастила

  • Глухое закрытие пространства
  • Защита от пыли
  • Относительная шумоизоляция
  • Широкий выбор цветовой гаммы профлиста
  • Хорошо переносит перепады температур
  • Не пожароопасен

Этапы работ по монтажу перегородки из профнастила:

  • Выезд замерщика, оценка объема работ, составление схемы перегородки из профлиста и коммерческого предложения
  • Повторный выезд замерщика. Обсуждение размеров, материалов и сроков работ. Составление подробных чертежей и подсчет окончательной стоимости монтажа и материалов
  • Подготовка всех деталей перегородки на нашем производстве – металлообработка, сварка, покраска
  • Доставка комплектующих на объект
  • Подготовка к монтажу перегородки из профнастила: возведение лесов, вышек, по необходимости доставка спец.
    техники, подготовка к сварочно-монтажным работам, обеспечение пожарной безопасности
  • Монтаж перегородки из профлиста по металлическому каркасу в кратчайшие сроки с учетом технологических норм и техники безопасности. Опорные стойки устанавливаются на фундамент шарнирно. Верх скользящим соединением крепится к конструкции основного каркаса.
    Опоры лучше всего применять из гнутосварных профилей различного сечения, они подбираются в соответствии с высотой здания, наличием колонн и другими параметрами. Далее опоры соединяются с горизонтальными ригелями. При необходимости применяется связь между стойками.
    Оцинкованный профлист кровельными саморезами монтируется на металлический каркас с применением уплотнительной прокладки. Листы монтируются внахлест, по горизонтали накладывается 150мм профлиста. По вертикали стыки дополнительно скрепляются саморезами.
  • Уборка места работы, вывоз строительного мусора

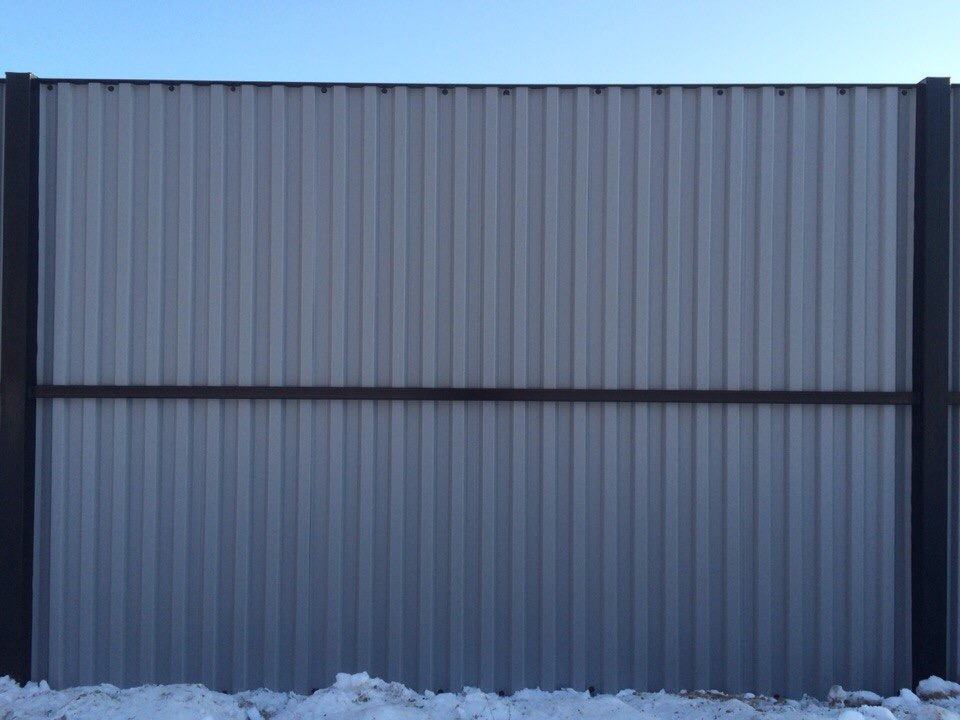

Перегородка из профлиста по металлическому каркасу

Пять причин заказать перегородку из профнастила именно у нас:

  1. Бесплатный выезд замерщика на объект. Подготовка схемы перегородки из профлиста и составление коммерческого предложения в кратчайшие сроки
  2. Даем 2 года гарантии на все перегородки из профнастила. Более того, раз в полгода наш специалист приезжает к вам для оценки состояния перегородки. По желанию заказчика также может быть составлено соглашение на постгарантийное обслуживание
  3. Собственное производство – гарантия качества и бесперебойных поставок материалов
  4. Высокая скорость монтажа перегородок из профнастила – от 90 м2 в день
  5. Являемся официальными дилерами крупных российских производителей материалов и комплектующих

Монтаж вентилируемого фасада из профлиста в Москве

Усредненный расчет монтажа ( цена работы за 1 кв.м. фасада)

Фиброплита

нажмите на картинку для увеличения

Деталировка цен

Материалы

Керамо-

гранит

Проф-

лист

Фибро-

плита

Компо-

зит

подсистема

250

146

228

228

утеплитель 50 мм

75

75

75

75

облицовка

400

270

550

1300

Монтажные работы

1200

900

1500

980

Итого

1925

1391

2353

2583

Профилированным листом называют прокат стального гофрированного типа, который защищен от воздействия коррозийных процессов покрытиями специального типа, в том числе оцинкованием или нанесением полимерного вещества. В облицовочных работах фасадов зданий с использованием профлиста пользуются специальными стеновыми материалами, имеющие высоту гофры до 20 мм.

Установку фасада из профлиста можно выполнять в любое время года. Профлист отлично поддается обработке, его можно резать и закреплять. При этом отходов возникает немного, меньше, чем при монтаже вентфасадов из металлочерепицы.

Особенности монтажа фасада из профлиста

Установка фасада зданий, материалом которой является профлист стенового типа, обязательно должна быть выполнена с требованиями технологического процесса, что позволит создать надежную защиту фасада. Такую работу выполняют в несколько шагов.

Стены: подготовка к монтажу вентфасада из профлиста

Благодаря облицовке фасадной системы профлистом, скрываются все недостатки и дефекты стен здания, при этом не требуется выравнивание стеновых поверхностей. Но при этом профлист не способствует укреплению стены. Вот почему так важно перед монтажом заделать дефекты и устранить трещины. Кроме того, важно фасадную часть очистить от отделки, которая утратила свою прочность.

При ремонте фасада важно не только заделать дефекты, но и устранить причину их появления. Появлению трещин на фасаде зданий способствуют разные факторы, это может быть усадка фундамента, просчеты, которые были допущены при сооружении конструкций ограждающего типа.

Установка каркаса и обустройство теплоизоляции

Профлист монтируется на стену фасада на каркас, который выполняется из двух видов материала: деревянного бруса и металлических направляющих. При втором варианте необходимо создание вентилируемого фасада из профлиста. Данный этап монтажа подразумевает также установку строительной теплоизоляции. При создании каркаса из деревянного бруса, плиты теплоизоляционного свойства монтируют между рейками. Оптимальным вариантом для монтажа фасада из профлиста утепленного типа является использование металлических направляющих и перемычек. Благодаря такому типу каркасного обустройства возможно выполнить непрерывный слой теплоизоляции, что обеспечивает лучшие теплоизоляционные свойства для здания, обшитые профлистом.

Если теплоизоляция намокнет, она не будет справляться со своей задачей, поэтому следует защитить этот слой. Для этого с внутренней стороны материал защищают с помощью гидробарьера, а с внешней стороны для защиты применяют ветробарьер.

Установка фасада из профлиста

Крепление профлиста к каркасу выполняется с помощью саморезов. Профлисты располагают разными способами, это можно сделать вертикально или горизонтально, в последнем случае монтаж профлистов выполняется внахлест, чтобы вода не могла попасть под материал. Благодаря тому, что стоимость материала не так велика, профилированный лист пользуется большой популярностью, когда речь идет об облицовке здания большой площади.

Редактор: oi7vgw

Как установить навесной вентилируемый фасад из профлиста.

Опытный строитель скажет вам, что один из лучших способов обшить дом профнастилом — это использовать в монтаже технологию навесного вентилируемого фасада. Но в чём преимущества этой технологии? Какие есть правила монтажа вентфасада из профнастила? Какой профлист лучше всего подойдёт для этого и не испортит внешний вид дома? Ответы на эти и другие вопросы читайте в статье.

Чем хороша технология вентфасада?

Профессиональные строители выделяют несколько главных плюсов технологии навесных вентилируемых фасадов:

  1. Энергоэффективность. Такая технология монтажа профлиста на фасад подразумевает наличие утеплителя. Зимой он не даёт стенам промёрзнуть, а летом — нагреться. Поэтому вы сэкономите на оплате счетов за отопление.
  2. Шумоизоляция. Утеплитель действует как поглотитель шума: его волокнистая структура отлично гасит звуковые волны. Не говоря о том, что и облицовка отражает шум. Громкие звуки с улицы не будут слышны внутри дома.
  3. Эстетичность. Если изначально стены здания оказались не слишком ровными, то вентфасад из профнастила поможет скрыть этот недочёт. А красивая облицовка придаст зданию приятный вид.
  4. Долговечность. Фасад из профлиста, смонтированный по указанной технологии, защищает стены от дождя, снега и ветра. Благодаря этому увеличивается срок эксплуатации здания.
  5. Защита от сырости и грибка. Стены, защищённые вентилируемым фасадом из профнастила, не намокают. А это значит, что в помещении не заведётся грибок, не отслоятся обои и не отвалится штукатурка.
  6. Защита от усадки. Если дом новый, он может «садиться». Технология тёплого фасада из профлиста нивелирует незначительные изменения в геометрии. Фасад как бы амортизирует усадку и не искривляется.
  7. Лёгкость монтажа. Установка навесного вентилируемого фасада — дело относительно простое. Смонтировать его можно довольно быстро, если соблюдать ряд несложных правил.

Кстати, благодаря вентилируемому фасаду точка росы сдвигается от стен в утеплитель — благодаря этому стены меньше намокают.

Некоторые владельцы домов опасаются, что с фасадом из профнастила будет очень слышен шум дождя. Эти опасения напрасны. Во-первых, потому что капли дождя, как правило, падают под острым углом к фасаду и создают совсем не громкие звуки. А во-вторых, потому что теплоизоляция гасит весь шум.

Какой профнастил выбрать?

Существует целый ряд определённых видов профлиста, которые лучше всего подходят для устройства вентфасада. Строители советуют брать следующие (с толщиной не менее 0,5 мм):

С-21, С-44, МП-10, МП-18, МП-20, МП-35, НС-35.

Почему именно эти виды профнастила? Ответ прост: потому что их рельеф не испортит внешний вид вашего фасада. Кроме того, их несущей способности достаточно, чтобы выдерживать ежедневные нагрузки.

Разумеется, никто не запретит вам использовать даже профнастил Н-114. Но его внешний вид с высотой рельефа в 114 мм понравится на стенах далеко не каждому. А несущая способность для фасада — избыточна.

Между прочим, для профнастила МП-18 предусмотрены специальные элементы для обрамления внутренних и наружных углов фасада.

Инструкция по монтажу профлиста на фасад

Профнастил по технологии вентилируемого фасада монтируют за два этапа:

  1. Установка подконструкции.
  2. Монтаж самого профнастила.

Разберём каждый в отдельности.

Первый этап: установка подконструкции

Подконструкция — это металлический каркас вашего вентилируемого фасада. Существует два основных типа подконструкции, когда речь заходит об облицовке из профнастила. Каждый из них используется для разных типов стен.

  1. Вертикальная подконструкция. Её используют, когда плотность материала, из которого сделаны стены, превышает 600 кг/м3. Это кирпич или плотное дерево вроде лиственницы, тиса, берёзы, бука, дуба, клёна или ясеня. Но запомните главное: профнастил к такой подконструкции крепится горизонтально.
    Для монтажа потребуются кронштейны (устанавливаются вертикально) и Г-образные направляющие.
  2. Горизонтальная подконструкция. Такую систему используют, когда плотность стенового материала менее 600 кг/м3. Чаще всего это стены из газо- и пеноблоков, а также из неплотных пород дерева: сосны, ели, ольхи, кедра, липы или тополя. К такой подсистеме профнастил крепят уже вертикально.
    Для монтажа потребуются кронштейны (устанавливаются горизонтально) и Г-образные направляющие.

Теперь разберёмся, как монтировать металлическую подконструкцию вместе с утеплителем и гидроизоляцией. Сделать это довольно легко за 6 шагов:

  1. Подготовьте стену. Все торчащие элементы придётся убрать: это козырьки, отливы, ставни. Весь мусор также нужно очистить: используйте жёсткую щётку. А если у вас деревянные стены, то лучше всего обработать их специальными пропитками от жуков и грибка.
  2. Разметьте стену. На расстоянии примерно 50-60 см разметьте точки для крепления кронштейнов и высверлите под них отверстия.
  3. Установите кронштейны. Под кронштейны обязательно подложите изолоновую прокладку, чтобы убрать мостик холода. Сами кронштейны закрепите анкерами. Если у вас горизонтальная подконструкция — расположите кронштейны горизонтально, а если вертикальная — то вертикально.
  4. Смонтируйте теплоизоляцию. Утеплитель лучше всего использовать в плитах: средней или высокой плотности. Это нужно, чтобы он не усаживался и не создавал щели. Сами плиты надевайте на кронштейны, чтобы те проступали через утеплитель. Если слой теплоизоляции толстый — используйте кронштейны разных вылетов или удлинители кронштейнов. Теплоизоляцию закрепите на стене тарельчатыми дюбелями.
  5. Смонтируйте гидроизоляцию. Рулон разматывают параллельно земле и закрепляют теми же тарельчатыми дюбелями. Пусть кончики кронштейнов торчат через гидроизоляцию — это нормально. Кстати, не забудьте, что нахлёст гидроизоляции должен быть не менее 10 см — его нужно проклеить клейкой лентой.
  6. Закрепите направляющие. Возьмите направляющие и закрепите их на кронштейнах при помощи саморезов с пресс-шайбой или заклёпок. Если у вас горизонтальная или вертикальная подконструкции — вам нужны будут только Г-образные профили. Если вы используете перекрёстную подконструкцию — понадобятся ещё и шляпные профили.

Не забудьте: вы монтируете профнастил по технологии вентилируемого фасада, поэтому очень важно оставить этот самый вентилируемый зазор. Рассчитайте расстояние между теплоизоляцией и облицовкой таким образом, чтобы оно составляло не менее 4 см. Так утеплитель будет проветриваться и нормально функционировать.

Второй этап: монтаж профнастила

Вы уже сделали половину всей работы. Теперь осталось только установить сам профнастил. Здесь также есть несколько шагов:

  1. Первые доборные элементы. Перед монтажом облицовки вам необходимо установить некоторые доборные элементы, поскольку если этого не сделать — потом их смонтировать будет уже невозможно. Установите цокольную планку, планки откосов и отливов, а в местах стыков — стыковочные планки (порядок монтажа зависит от вида используемых планок). Если для наружных и внутренних углов вы хотите использовать сложные планки — их необходимо установить заранее.
  2. Подготовьте профнастил. Отрежьте листы нужной длины и фигуры профнастила, чтобы всё было готово к монтажу. Для обрезки лучше не пользоваться болгаркой — она выжигает цинк и полимер на профнастиле.
  3. Закрепите профнастил. Закрепите листы профнастила на направляющих при помощи саморезов с EPDM-прокладкой. Расстояние между саморезами — 50 см. Монтаж обычно делают слева направо и снизу вверх. Нахлёст между листами обязательно должен составлять не менее одной волны.
  4. Последние доборные элементы. Чтобы закончить устройство вентфасада из профлиста, необходимо смонтировать остальные доборные элементы, которые вам нужны. Например, это могут быть планки для оформления дверей и окон.

Готово! Вы только что узнали технологию сборки вентилируемого фасада из профлиста.

Итог

Установка вентилируемого фасада из профнастила — дело не самое сложное. Здесь важно соблюдать советы опытных строителей. Выбирайте только качественный и подходящий для фасада профнастил. Установите подходящую для ваших стен металлическую подконструкцию. И не забудьте оставить зазор между утеплителем и облицовкой, чтобы фасад действительно был вентилируемым! Так ваш дом будет энергоэффективным и прослужит долгие годы!

В статье упоминаются категории:

Обшивка зданий. Монтаж профлиста на металлическом профиле. Монтаж доборов и фасонных элементов.

Профилированный лист — недорогой, но эстетичный материал. Как правило, он используется при строительстве заборов, оград, а также в качестве кровельного покрытия. Однако на этом его функции не заканчиваются. Еще одна сфера применения профлиста, которая приобретает с каждым днем все больший размах – обшивка фасадов. В данной статье будет детально рассмотрены процесс выбора материала и процедура отделки стен профнастилом.

Профильный настил – это лист оцинкованной стали с лакокрасочным покрытием, который может приобретать различную форму. В продаже можно увидеть листы с прямоугольными и трапециевидными линиями, имитирующие черепицу покрытия, материал самой разной расцветки. Обшивка фасадов профилированным листом выполняется при возведении новых построек, а также когда возникла необходимость укрепить цоколь и строительный материал, будь то дерево или кирпич, обновить старый фасад. Как правило, профнастил чаще всего используется в качестве отделки для сооружений хозяйственного назначения – гаражей, ангаров, сараев, хозблоков. Но также им обшиваются стены жилых домов.

Достоинства профильного листа таковы:

  • Высокие прочностные характеристики и долговечность, которая составляет более 50 лет.
  • Возможность воплощения любого дизайнерского решения благодаря широкому ассортименту материала.
  • Устойчивость к факторам внешней среды – ультрафиолету, влаге.
  • Привлекательный внешний вид.
  • Демократичная цена.
  • Возможность крепления в горизонтальном или вертикальном направлении.
  • Отделка является негорючей, при воздействии высоких температур не выделяется никаких токсических веществ.

Кроме того, хозяева получают дополнительный бонус: повышается качество шумоизоляции и теплоизоляции за счет толщины листов, которая составляет 0,3-1 мм. Монтаж профнастила на стены не связан с неудобствами, ведь к процедуре не предъявляются строгие требования, в отличие от применения других материалов, листы фиксируются на облегченную конструкцию, и нет потребности в привлечении дорогостоящей техники.

Перед обшивкой нужно выбрать сам материал. Рекомендуется учитывать его толщину, высоту волны, цветовую гамму. Чаще всего выбор делается в пользу профнастила С8, С21 и С44. Буква говорит о том, что он «стеновой». Цифры обозначают, какая высота гофры у листа. Профлист, который обозначается буквой «К», является кровельным, материал с маркировкой «Н» — несущим, для монтажа межэтажных перекрытий. В маркировке также имеется надпись вида «1150.0,6», это значит, что перед вами лист с шириной 1150 мм и толщиной 0,6 мм. При расчете количества материала для обшивки дома следует учитывать не всю ширину, а только рабочую часть – то есть ширину, которая остается после крепления профилированного листа к фасаду.

Для изготовления каркаса используется направляющий профиль, сделанный из оцинкованного металла, подвесы и крепежи – дюбели, саморезы и гвозди. Кроме того, для отделки стен понадобятся доборные элементы: отливы на цоколь, стартовые, соединительные и финишные планки, уголки, детали, что нужны для обрамления дверей и оконных проемов.


При соблюдении всех правил и нюансов обшивки фасадов профнастилом поверхность будет устойчивой к влиянию на поверхность внешних факторов, а благодаря наличию воздушной прослойки риск появления плесени и выпадения конденсата исключается. На первом этапе следует установить металлический каркас:
  1. Прикрепите к поверхности специальные кронштейны, используя дюбеля.
  2. Дальше нужно уложить теплоизоляционный материал, лучше выбрать утеплитель в плитах – пенопласт или минвату, фиксируется тарельчатыми дюбелями.
  3. Такую обшивку необходимо покрыть сверху с помощью специальной ветрозащитной пленки.
  4. К кронштейнам крепится вертикальный направляющий профиль П-образной формы с целью выравнивания стены и формирования воздушной прослойки между направляющими и пленкой для обеспечения качественной циркуляции воздуха, отвода избыточной влаги.
  5. Также не забудьте гидроизолировать фундамент в горизонтальном направлении. Работы выполняются по всему периметру дома. Для этого подойдут рулонные материалы.
  6. Для выравнивания каркаса используется измерительный инструмент – уровень.

Кроме того, каркас можно сделать и с деревянных реек, однако такому материалу присущи многие недостатки.


После подготовительных работ переходим к обшивке дома. Листы профилированного настила можно крепить горизонтально или вертикально. Кроме того, при желании можно выбрать диагональное ориентирование листов. Независимо от направления, эксплуатационные свойства профнастила не меняются. Крепить листы необходимо к стойкам, используя в этом деле оцинкованные саморезы, которые имеют влагостойкие прокладки, изготовленные из резины, и цветные головки. Уголковые и другие доборные элементы понадобятся при оформлении дверей и окон, это поможет придать фасаду большей выразительности.


Таким образом, обшивка профнастилом фасадов поможет улучшить их эксплуатационные качества и увеличить срок службы, но только при условии, что вы будете беспрекословно следовать нашей инструкции.

Современный строительный рынок предлагает обилие отделочных материалов для наружного использования. Среди них есть как традиционные изделия, например, фасадная краска или облицовочный кирпич, так и новые современные материалы. Причём некоторые из новинок пользуются большой популярностью и особенно ценятся за их выдающиеся физико-технические и эксплуатационные характеристики. Среди таких популярных современных отделочных материалов стоит назвать виниловый сайдинг и профнастил. В нашей статье мы поговорим о последнем изделии и подробно расскажем о том, как обшить дом профнастилом.

Особенности материала

Поскольку профлист делается из металла, ему свойственны все характеристики этого материала. Это изделие из тонкой листовой стали. В прочности профлиста можно не сомневаться, несмотря на его небольшую толщину, ведь поверхность изделия профилированная. Благодаря трапециевидным волнам на поверхности листа, выполняющим функции рёбер жёсткости, материал приобретает дополнительную жёсткость.

Важно: прочность профлиста напрямую связана с толщиной стали и высотой волны. Чем выше профиль и чем толще стальной лист, тем выше его прочность и цена.

Поскольку металл подвержен коррозии под воздействием негативных факторов внешней среды, изделие производится из нержавеющей стали. Кроме этого, дополнительную защиту даёт полимерное покрытие на лицевой стороне материала. Помимо защитных функций это покрытие улучшает эстетические качества профлиста, ведь полимерный слой может иметь любую расцветку.

Среди преимуществ профнастила стоит перечислить следующее:

  • Оцинкованные стальные листы с полимерным покрытием практически не подвержены коррозии. Однако чтобы это было действительно так, при монтаже необходимо особое внимание уделять правильной обработке срезов.
  • Фасад, обшитый профлистом, надёжно защищён от механических повреждений и атмосферной влаги.
  • Благодаря большой площади изделия монтаж профнастила проходит намного быстрее, чем обшивка фасада сайдингом или облицовка кирпичом.
  • Большой выбор расцветок полимерного покрытия гарантирует, что вы найдёте материал, подходящий по цвету и стилю к вашему дому.
  • Профнастилом можно облицевать даже деревянный дом.
  • Приемлемая цена – дополнительное преимущество использования этого материала.

Среди недостатков профлиста стоит назвать низкое шумопоглощение. Если вы слышали шум от капель на карнизах во время дождя, то можете себе представить, какой гул будет от удара капель о фасад, облицованный профнастилом.

Классификация


Если вы решили облицевать свой дом профнастилом, то вам стоит знать, что толщина материала может быть в пределах 0,4-1 мм и зависит от классификации изделия:

  1. Отделывать фасад дома нужно с использованием стенового профлиста. Это изделия небольшой толщины с невысокой прочностью и жёсткостью. Материал не рассчитан на значительные нагрузки и крепится на вертикальные поверхности. Также такой лист используется в качестве отделочного покрытия в подвесных конструкциях. Такие профилированные листы маркируются буквой «С».
  2. Кровельный материал имеет большую толщину, прочность и жёсткость. Он применяется в качестве кровельного покрытия, для строительства бытовок, заборов, козырьков и навесов. Такой профлист может выдерживать больше нагрузок, чем стеновой профилированный материал. Изделия маркируются буквами «НС».
  3. Самый прочный и толстый металлопрофиль – это несущий профлист. Этот материал может выдерживать значительные нагрузки, но и цена на него самая высокая. Такие изделия используются для изготовления различных несущих конструкций, для монтажа несъёмной опалубки. Материал маркируется буквами «Н» или «К».

Внимание: чтобы обшить постройку профнастилом своими руками вам понадобится стеновой профилированный материал.

Подготовительные работы


Перед тем как обшить дом профлистом, вам нужно правильно выбрать материал. При этом речь идёт не только о выборе стенового листа, но и о правильном подборе марки изделия, которая зависит от высоты профиля. Всё дело в том, что прочность листа напрямую связана с высотой гребня.

Для этим материалом лучше выбирать изделия марки С8, то есть высота волны равна 8 мм. Оптимальная ширина листа 1115 мм. Как правило, изделия такой марки имеют толщину 0,6 мм. Длина листа подбирается в зависимости от габаритов постройки.

Совет: чем меньше стыков листов на фасаде, тем лучше. Поэтому старайтесь выбирать длину изделия так, чтобы один фасад закрывался целым листом без стыков.

После подбора изделия важно правильно рассчитать его необходимое количество. Для этого обычно определяется площадь всех стен дома. При этом вычитать оконные и дверные проёмы не нужно, ведь часть профлиста уйдёт на подгонку.

  • обрамления дверей и окон;
  • водоотливы;
  • уголки.

Чтобы подсчитать общее количество этих деталей, придётся точно замерять габариты окон и дверей, высоту углов, протяжённость водоотливов. После покупки всех комплектующих стены дома нужно подготовить к обшивке. Для этого их стоит очистить от грязи и пыли, а также убрать все выступающие и торчащие детали.

Обшивка дома


Перед тем как обшить дом металлопрофилем, необходимо нанести на стены разметку, к которой будут крепиться направляющие. Шаг установки направляющих элементов крепёжного каркаса зависит от выбранной марки профлиста и может быть в пределах 40-80 см. Лучше всего разметку вести от угла здания. Несущие элементы обязательно устанавливаются по краям дверных и оконных проёмов. Чтобы контролировать вертикальность установки несущих элементов, при нанесении разметки используют уровень и отвес.

Крепление направляющих каркаса производится не к стенам, а к особым кронштейнам, зафиксированным на стене. При монтаже кронштейнов придерживаются следующих рекомендаций:

  • Шаг кронштейнов на одной линии разметки должен быть равен 60 см.
  • На соседних полосах разметки кронштейны монтируются в шахматном порядке. Это необходимо для равномерного распределения нагрузки и увеличения прочности всей конструкции.

Монтаж каркаса


Установка несущего каркаса выполняется в такой последовательности:

  1. При помощи перфоратора выполняются отверстия в стенах дома под крепежи.
  2. Далее в отверстия устанавливаются кронштейны. При этом обязательно используется прокладка из изолона. Это нужно для повышения шумоизоляции стен.
  3. Далее на кронштейны при помощи саморезов по металлу крепятся направляющие элементы каркаса. При этом нужно следить, чтобы все крепёжные профили располагались в одной плоскости. Это обеспечит ровную вертикальную поверхность фасада. Для облегчения монтажа в одной плоскости сначала монтируются крайние направляющие элементы. Затем между ними натягивается леска или шнур, по которому равняются промежуточные профили.
  4. Для повышения жёсткости конструкции между вертикальными крепёжными элементами допускается установка горизонтальных перемычек. Для соединения профилей можно использовать специальные «крабы» или обрезки профиля с прорезанными и отогнутыми боковыми стенками.
  5. Независимо от того, из какого материала сделан ваш дом, будь то дерево или кирпич, под обшивку лучше заложить теплоизоляцию. Так вы снизите расходы на отопление дома, повысите его шумоизоляцию. Для этого после монтажа направляющих профилей между ними закладывается теплоизоляционный материал (пенопласт или минвата). Он крепится к стенам при помощи специальных пластиковых дюбелей со шляпками. Сверху утеплитель накрывается пароизоляционной плёнкой. Это позволит предотвратить образование конденсата в теплоизоляционном материале.

Установка доборных элементов

Монтаж доборов производится именно на данном этапе, поскольку после установки профлистов это сделать не получится. Для этого при помощи шуруповёрта и саморезов вам нужно закрепить обрамления дверных и оконных проёмов, цокольные отливы, направляющие планки, уголки и другие элементы.

Обшивка фасада


После монтажа каркаса и установки всех доборных элементов можно приступать к установке профилированного листа. Обшивка дома профнастилом выполняется от нижнего угла фасада, на котором установлена направляющая планка. В эту планку вставляется лист и крепится к ней при помощи саморезов. Под саморезы обязательно устанавливаются уплотнительные прокладки.

При креплении листов придерживаются следующих требований:

  1. Саморезы крепятся только к той части волны, которая плотно примыкает к направляющему каркасу.
  2. Для качественного соединения саморез должен входить в несущий профиль не менее чем на 2 см, поэтому важно правильно подобрать длину крепёжного изделия.
  3. Все крепежи должны быть установлены на одной линии, поэтому при их установке стоит воспользоваться натянутым шнуром или шпагатом.
  4. Оптимальный шаг установки крепёжных изделий – через одну волну.
  5. При монтаже листов контролируется вертикальность их положения при помощи уровня и отвеса.
  6. Нахлёст каждого последующего листа на предыдущее изделие составляет 0,5 волны.

Совет: чтобы компенсировать температурные расширения материала, профлист стоит крепить на направляющий каркас с небольшим зазором равным 2-3 мм. В итоге облицованный профлистом фасад не деформируется из-за перепадов температуры на улице.

Видео руководство по монтажу профнастила на стены дома:

Профнастил является качественным, универсальным и доступным строительным материалом, который используют во многих сферах. В последнее время он очень популярен среди отечественного населения. С помощью профилированных листов можно делать многое, кровлю, стены, заборы, а также обшивать весь дом целиком. Сегодня поговорим о том, как своими руками обшить дом.

Сожержание

Выбор профнастила для облицовки дома

Профилированные листы не только заметно улучшают внешний вид дома, они также защищают от неблагоприятных погодных условий, механических воздействий и от влаги. Таким образом, ваш дом будет радовать долгие годы, а если материал начнет тускнеть или ржаветь, то его можно .и тем самым продлить срок службы на долгие годы.

Перед тем, как заняться облицовкой дома, необходимо определиться с профнастилом, который будет применяться для этого. На современном рынке присутствует большой выбор профилированных листов, которые имеют разные технические характеристики.

И так, существует следующие маркировки профнастила:

    • Стеновой. Данный материал обозначается буквой «С». Такой материал предназначен для обшивки стен и различных ограждений. Я уже говорил о монтаже стенового профнастила, не забудьте почитать.
    • Кровельный. Обозначается буквой «К». Его используют не только для кровли, но и для облицовки стен.
    • Несущий. Он имеет маркировку «Н» и является самым прочным из всех перечисленных. Его используют для монтажа покрытий или для несъемной опалубки, об этом мы говорили .

Для обшивки стен лучше всего подойдет маркировка С8, где цифра 8 говорит о высоте волны в миллиметрах. Толщина таких листов не превышает 0.6 мм. Для фасада лучше всего использовать более жесткие листы, а именно маркировку С21 и С44. Соответственно, чем больше высота волны, тем жестче и крепче будет профнастил. Таким образом, для облицовки стен используется маркировки С8 , С21 и С44 .

Помните о том, что самое главное, перед тем, как приобрести материал, сделать необходимые расчеты, чтобы понять, сколько профилировочного листа нужно купить. Это важный момент при облицовке профнастил своими руками. При не правильно подсчете у вас возникнет перерасход финансовых средств.

Нужное количество материала вычисляется исходя из площади фасада. Но при этом помните о том, что придется покупать доборные материалы. Понадобятся следующие доборные элементы:

    • Водосточные;
    • Угловые;
    • Кровельные коньковые;
    • Цокольные;
    • Также потребуется элементы, которые будут закрывать щели образованные в процессе монтажа профнастила своими руками.

Чтобы правильно вычислить количество необходимо материала для самостоятельной облицовки дома, нужно учитывать площадь фасада вместе с дверными и оконными проемами. Лучше всего не вычитайте эту площадь, так как куски материала еще понадобятся.

Моменты, связанные с облицовкой

Облицовку зданий и сооружений профнастилом используют не только для того, чтобы улучшить эксплуатационные показатели, но и придать внешнему облику здания «изюминку».

Данный материал хорош тем, что его используют для обшивки не только домов, но и промышленных, общественных и других зданий. Для данного материала характерно большое многообразие цветов и архитектурных решений. Затраты на обслуживание данного материала минимальны. Это достигается за счет полимерных покрытий, которые используются в производстве профилированного листа. А легкость в монтаже наряду с вышеперечисленными достоинствами, делают данный материал очень популярным.

Обшивка дома профнастилом

Перед началом облицовочных работ, необходимо провести подготовку материала и инструмента для последующего монтажа.

И так, вам потребуется следующий инструмент:

    • Шуруповерт;
    • Ножницы по металлу;
    • Молоток;
    • Рулетка;
    • Зубило;
    • Болгарка;
    • Перфоратор.

Эту минимум инструментов, который должен присутствовать при самостоятельной облицовке профилированного листа.

В качестве материала, нам понадобится основной материал, профили, саморезы, декоративные элементы и планки.

Подготовительные работы также включают в себя очистку стен здания. Вы должны убрать различные выпирающие предметы: кондиционеры, оконные ставни, и т.п. Все то. Что может помешать облицовочному процессу.

Кроме этого не будет лишним очистить поверхность стен от грязи, а также заделать различные трещины, так как впоследствии сделать это будет не возможно.

Теперь, когда стены подготовлены можно приступать к монтажу профнастила.

Монтаж непосредственно начинается с разметки, для начала нужно сделать разметку и обозначить места, в которых будет установлен направляющий профиль. Шаг профиля обычно 0.4-0.8 метра, он зависит от листов, которые используются при обшивке.

Направляющий профиль нужно крепить к специальным П-образным кронштейнам. Это нужно сделать, чтобы сгладить неровность стен. Утеплитель также потребуется, для этого можно использовать либо минеральную вату, либо пенопласт. Поверх утеплителя необходимо прикрепить гидроизолирующую пленку, которая будет защищать утеплитель от непогоды.

Последовательность монтажа каркаса:

  1. Делаются отверстия в местах, где будут установлены подвесы.
  2. Происходит фиксация направляющего профиля к подвесам. Следите, чтобы не терялась плоскость.
  3. При необходимости используются «крабы» (для придания жесткости).
  4. Укладывается утеплительный материал.


Только теперь можно приступать к монтажу профилированного листа своими руками. Крепление листов происходит непосредственно к каркасу с базовой точки (низ). Листы нужно устанавливать между направляющими и крепить с помощью шуруповерта саморезами с резиновыми прокладками, которые защищают профнастил от повреждения. В случае, различных царапин и механических повреждений необходимо закрасить поврежденные места, дабы избежать образования коррозии.

Саморезы должны не менее 2 см входить в плоскость профиля. Чтобы получить максимальную эстетичность, протяните веревку и по ней вкручивайте саморезы. Также необходимо помнить о том, что между доборами и телом листа должен быть маленький зазор (около 4 мм), чтобы исключить деформацию.

Располагать листы можно, как в вертикальном, так и в горизонтальном положении. В некоторых случаях профилированные листы могут крепиться саморезами по диагонали. Наличие доборных элементов обязательно, так как они не только закрывают стыки между листами, но и дают фасаду привлекательность и выразительность.

Важно, чтобы между профилированными листами и утеплительным материалом. Была небольшая воздушная прослойка, которая за счет циркуляции воздуха увеличивает срок эксплуатации материала.

Использование материала для обшивки промышленных зданий


Выше уже говорилось о том, что можно выполнять облицовку профнастилом не только жилых домов, но и различных промышленных и общественных зданий. В этом случае рекомендуется использовать листы толщиной около 1 мм, имеющие полимерное покрытие, которое значительно увеличивает срок службы.

Очень часто с помощью данного материала возводят различные ангары, в котором хранят технику или сельскохозяйственную продукцию. Такое здание возводится очень быстро. Для этого достаточно фундамента, железного каркаса, утеплителя и основного облицовочного материала.

Как вы видите, в облицовке дома нет ничего сложного. Выполнить монтаж листов сможет человек, которые не имеет большого опыта в этой сфере. Самое главное грамотно сделать каркас.

Видео

Отделка дома своими руками является сложным мероприятием, требующим знания технологии монтажа профнастила и свойств материала. Профилированный лист представляет собой металлические элементы, которые могут иметь цветное покрытие или оцинкованное. Такие детали отличаются востребованностью в строительстве, так как позволяют создать самые различные конструкции. Технические характеристики профнастила делают материал максимально эффективным, устойчивым к различным воздействиям и факторам. Именно поэтому металлические листы активно используются в строительстве гражданских и промышленных объектов.

Особенности профнастила


Перед тем как обшить дом профнастилом, необходимо подобрать оптимальный тип данного материала. Металлические листы представлены в широком ассортименте, а каждая марка обладает определенными характеристиками и особенностями. При этом существует две основные группы профнастила: оцинкованный и с цветным покрытием. В первом случае листы обладают серым цветом и средним уровнем технических характеристик. Цветные варианты имеют защитное покрытие, которое может быть нескольких видов. Такой профнастил является хорошим решением для отделки фасадов зданий и других целей.

Металлические листы разделяются на три типа, каждый из которых имеет соответствующее обозначение в маркировке.
Например, материал, предназначенный для отделки фасадов и других вертикальных поверхностей, относится к стеновому типу, а в маркировке присутствует буква «С». Для создания прочных конструкций, которые подвергаются интенсивной эксплуатации и выдерживают большие нагрузки, подходит несущий вариант, обозначающийся буквой «Н». Маркировка универсального профнастила представляет собой сочетание этих букв, то есть «НС». При этом различными являются и характеристики металла.

Преимущества и особенности профилированных элементов заключаются в следующем:

  • Простая технология монтажа, которая не требует использования особенных инструментов, знаний и навыков;
  • Долговечность и устойчивость металлических листов к различным воздействиям, механическим повреждениям и атмосферным явлениям;
  • Эстетичный внешний вид и обширная гамма оттенков;
  • Доступная стоимость, позволяющая выгодно создать практичную конструкцию;
  • Нетоксичность и негорючесть материала в агрессивных условиях эксплуатации.

Качественный металлический профнастил позволяет обшить фасад деревянного дома своими руками без применения инновационных методов и навыков. При этом значительно повышаются эксплуатационные, технические и эстетические характеристики здания. Обусловлено это тем, что профнастил обладает рядом свойств, которые необходимы для качественной отделки. Например, металлические элементы обеспечивают хороший уровень тепло- и шумоизоляции, а также придают зданию красивый внешний вид, маскируют недостатки поверхности стен.

Выбор материала и особенности монтажа


Перед тем как обшить деревянный дом профнастилом, важно правильно выбрать тип материала. Существует большое разнообразие марок, которые отличаются техническими характеристиками и внешним видом. При этом фасад дома лучше всего обшить листами, которые имеют цветное покрытие.

Такой слой может быть из пурала, ПВДФ, полиэстера, композита.
Каждый вариант обладает определенными свойствами, но в любом случае полимерный слой обеспечивает защиту металла от влияния внешних факторов, например, влажности, ультрафиолета, коррозии. Такая особенность является залогом долговечности покрытия, качества и долговечности листов.

При выборе профнастила для обшивки стен необходимо обратить внимание на следующие особенности и характеристики:

  • Цвет листов;
  • Высота гребня профиля;
  • Толщина элементов;
  • Назначение, тип материала;
  • Габариты профилированного изделия.

Стеновой тип профнастила является оптимальным для отделки фасадов и вертикальных поверхностей своими руками.

Оптимальной является толщина элементов от 0,6 до 1 мм, а рабочая ширина может быть различной.
При этом стоит учесть, что крепление деталей осуществляется внахлест, то есть один крайний профиль листа располагается поверх крайнего гребня другого элемента. Оставшаяся ширина и является рабочей или полезной. Длина листов может быть различной, но в некоторых случаях может потребоваться обработка согласно необходимым параметрам.


Высота гребня стенового профнастила должна быть небольшой. Оптимальным вариантом являются такие показатели как 44, 21 или 8 мм. Данные параметры позволяет обшить фасад профнастилом своими руками быстро и качественно. При этом монтаж своими руками отличается достаточно простой технологией и не требует применения сложных инструментов и материалов.

Правильный фасад дома состоит из нескольких слоев, которые обеспечивают необходимые характеристики покрытия. Конструкция включает в себя пароизоляционный слой, материал для теплоизоляции дома, ветровое препятствие, каркас из деревянных брусков или металлопрофиля, внешняя облицовка из металлических листов. Правильно обшить дом и фасад профнастилом своими руками достаточно просто, но важно соблюдать технологию работ и использовать качественные материалы.

Первый этап комплекса работ предполагает установку каркаса, который состоит из деревянных брусков или металлических профилей. Элементы из древесины следует обработать специальным антисептиком, который предотвратить повреждение конструкции. Для металлической конструкции необходимы Т-, Z- и Г-образные профили, а также ККУ кронштейны. В процессе осуществления данных работ своими руками необходимо использовать строительный уровень, так как поверхность должна быть ровной. Такой подход обеспечит красивый внешний вид фасада дома и точность всех манипуляций.

Дальнейший этап работ заключается в укладке паро- и теплоизоляционных покрытий. Такие элементы позволяют обшить фасад дома профнастилом своими руками максимально качественно. Крепление слоев материала осуществляется с помощью пластиковых дюбелей, которые имеют широкую шляпку. При этом необходимо через материал и бетон сделать отверстие, глубиной примерно 4 см, а в него вставить дюбель с помощью резинового молотка.

Правильное осуществление подготовительных работ и создание ровного каркаса является залогом быстрого монтажа профнастила своими руками. При этом необходимо установить и прикрутить листы металла саморезами. Расстояние между элементами крепления должно составлять не менее 40 см. Крепежные детали должны быть оцинкованными и иметь резиновую подкладку. Также можно использовать саморезы, которые имеют цветное полимерное покрытие.


После крепления профилированного листа необходимо по периметру окон, дверей и углов дома установить доборные элементы. Такие детали используют для придания конструкции завершенного вида. Таким образом обшить дом и фасад профнастилом своими руками достаточно просто. При этом важно сделать предварительный расчет необходимого количества материалов, составить план работ и ознакомиться с технологией монтажа профнастила своими руками.

Простой комплекс работ предполагает правильный расчет. Обустроить дом из профнастила своими руками можно быстро, но при этом стоит учитывать свойства профилированных элементов, утеплителя и других деталей. Например, профнастил с полимерным цветным покрытием обладает устойчивостью к различным воздействиям, а также высокими техническими характеристиками. При этом важно максимально правильно осуществлять монтаж листов, что позволит избежать попадания влаги в утеплитель и развития грибка и коррозии металла.

В процессе выполнения работ с профнастилом важно использовать защитные перчатки. Обусловлено это тем, что края металла достаточно острые. Обработку и резку листов необходимо проводить максимально точно. Также при обшивке следует оставить воздушную прослойку между утеплителем и металлом. При этом происходит циркуляция воздушных масс внутри конструкции, которая способствует отсутствию конденсата и других неприятных явлений. Качественная отделка фасада дома и стен деревянного здания своими руками позволяет значительно увеличить долговечность конструкции и технические характеристики покрытия.

В первую очередь подвергаются перепадам температуры, атмосферным . Это важные составляющие любой постройки, будь то дачный домик, квартира в мегаполисе, либо завод.

Поэтому важно, чтобы выбор материала и работы по установке были проведены тщательно. Кровля должна быть обязательно водонепроницаемой, защищать от непогоды, не деформироваться, ведь неверно подобранный материал и неправильная укладка может добавить впоследствии кучу неприятностей. Устранение погрешностей и недостатков обойдется намного дороже.

Ценные качества профнастила

Профилированный лист – это универсальный высококачественный строительный материал, применяемый для различных работ . Им можно покрыть кровлю, произвести облицовку стен снаружи и внутри, соорудить из него забор. Он относительно недорог и внешне привлекателен, прост в установке, а самое главное — надежен. С ним удобно работать как монтажникам, так и архитекторам, дизайнерам. Для облицовки применяется множество разнообразных дизайнерских решений.

Применение идеально подходит для внешней отделки, потому что благодаря своим свойствам сохраняет внешний вид и подтверждает высокую прочность на протяжении долгих лет. Этому способствует полимерное покрытие и защитный слой цинка, который покрывает специальную металлическую форму основы. Профнастил выпускается различных цветов и оттенков , что позволяет производить облицовку дома в соответствии со своими предпочтениями.

Используя его в качестве отделочного материала, вы можете избежать множества проблем , которые связаны с отделкой дома. Грамотная обшивка дома с применением профнастила защитит кровлю и стены от негативных воздействий и преобразит здание внешне. Благодаря воздушной прослойке обеспечивается необходимая вентиляция , которая необходима для предупреждения появления влажности и образования плесени. Применяя профнастил для обшивки, вы также получаете отличную теплоизоляцию и звукоизоляцию.

Преимущества профнастила перед другими облицовочными материалами:

  • Экономичность. Профнастил отличается небольшой стоимостью самих листов и монтажных работ.
  • Долговечность. Грамотно установленные листы могут прослужить вам до пятидесяти лет.
  • Устойчивость к коррозии, повышенной влажности и к влиянию различных атмосферных перепадов.
  • Пожаробезопасность. Это не горючий материал, при высоких температурах он не выделяет токсичных веществ.
  • Привлекательный внешний вид. Профилированные листы выпускаются в разнообразной цветовой гамме.
  • Простота монтажа и быстрое выполнение всех работ.
  • Использование относительно недорогих и простых вспомогательных элементов – саморезов, пленки, досок.

Выбор профнастила для обшивки здания

Выбирая материал для обшивки дома, для начала необходимо разобраться в определениях и маркировке профилированных листов. Отличаются разновидности профнастила геометрией профиля , от которой зависит монтажная ширина и высота листов. Зачастую в работе применяется такой профиль марок как С8, С21, С44, где буква «С» обозначает тип стенового профнастила .

Например, маркировка С21-0,55-750-12000 обозначает стеновой профиль, где высота гофры 21 мм, толщина листа 0,55 мм, монтажная ширина листа 750 мм и длина 12000 мм.

С21 и С44 отличаются высокими прочностными характеристиками и жесткостью, которая важна для любого фасада.

Воздушная прослойка

Технология профиля предусматривает воздушную прослойку, которая содействует свободному циркулированию воздуха между профнастилом и утеплителем. Воздушная прослойка также способствует прекращению появления влажных паров, которые начинают выходить наружу и скапливаться под облицовкой. В результате мы получаем полное отсутствие плесени, грибков и микроорганизмов, из-за которых могут разрушаться стены .

Сформированная между профнастилом и поверхностью утеплителя воздушная прослойка способствует также повышению эксплуатационных качеств. Для того чтобы воздух беспрепятственно поступал, необходимо вверху и внизу обшивки устроить продухи.

Что необходимо для проведения отделочных работ профнастилом?

  • Определиться с выбором облицовочного материала;
  • Произвести верный расчет профнастила;
  • Учесть особенности фасадной отделки;
  • Освоить технологию монтажа;
  • Смонтировать профнастил.

Возможно два способа обшивки дома профлистом:

  1. Применение отделочного профлиста на построенную заранее стену.
  2. Использование его в сборной стеновой конструкции и фасадных элементов.

Ниже приведены технологии обшивки профнастилом и некоторые нюансы этого процесса.

Обшивка этим материалом может выполняться горизонтально и вертикально . Также можно воспользоваться оригинальными дизайнерскими решениями с диагональным ориентированием отдельных профильных листов . Сначала желательно выбрать направление производимой обшивки, а потом уже подбирается сам материал.

Затем необходимо соорудить металлический или деревянный каркас , который выставляем по уровню и фиксируем его с помощью дюбелей или специальных кронштейнов П-образной формы. Это позволит выровнять стену, при этом между пленкой и вертикальными направляющими останется нужный воздушный зазор.

Следующий этап — это монтаж утеплителя в пространство, образовавшееся между рейками профилями . Обычно в роли утеплителя выступает пенопласт или минеральная вата. Крепеж утеплителя производится посредством тарельчатых дюбелей. Затем его нужно накрыть влагонепроницаемой пленкой, которая изолирует фасад от попадания влаги.

И наконец — крепление профнастила непосредственно к каркасу . Делаем это с помощью саморезов, которые должны быть с уплотненными влагонепроницаемыми прокладками из оцинкованной стали. На них не стоит экономить, потому что надежные крепления – это основа и долговечность конструкции всего здания.

Если профнастилом обшивается быстровозводимая утепленная панель, то сначала необходимо выполнить качественную гидроизоляцию фундамента рубероидом, уложенным в два слоя :

  • Фиксация профиля на фундаменте осуществляется с помощью анкеров.
  • К профилю в вертикальном положении прикрепляются стойки с верхней перемычкой. В итоге получаем фасадный каркас.
  • Укладываем теплоизоляцию в каркасные ячейки.
  • По бокам каркаса производится монтаж планок, к которым будут крепиться профилированные листы.
Крепеж профнастила схож с обшивкой обычной стены, где применяются саморезы с влагонепроницаемыми оцинкованными прокладками.

Как видите, отделку профнастилом может выполнить любой человек, имеющий умелые руки и обладая минимальными навыками строительных работ. Тем не менее, имеет смысл рассмотреть некоторые нюансы.

  • Для того чтобы проделать отверстия в листах рекомендуется воспользоваться дрелью. Не используйте гвозди или острые предметы для отверстий под саморезы.
  • Если вы используете деревянный каркас, то его необходимо пропитать антисептиками во избежание появления насекомых . Металлический каркас достаточно обработать краской.
  • Очень важным моментом является точность сборки. Необходимо очень внимательно произвести замер каждого элемента конструкции здания . Во избежание неточностей и для более точного расчета замеры желательно производить не один раз.
  • Площадь фасада здания вычисляется с учетом дверных и оконных проемов . Также нужно учитывать, что часть материала пойдет на прирезку.

Также стоит напомнить про доборные элементы, которые являются последним штрихом в отделке задания — отделочных и фасадных работах.

Доборные элементы бывают:

  • цокольные;
  • для отделки углов;
  • для отделки оконных и дверных проемов;
  • коньковые;
  • элементы водосточной системы;
  • элементы для обрамления труб;
  • элементы для закрытия всевозможных щелей.

При необходимости их можно окрасить в любой цвет . Они придают фасаду выразительность и привлекательность. Здания, облицовочные профнастилом очень удобны и комфортны для проживания.

крепление к металлическим прогонам и к бетону. Как правильно класть профлист? Как крепить профнастил на крыше и прикручивать на заборе?

Знать, как правильно класть профлист, нужно всем, кто покупает и использует такой материал — даже если работу будут выполнять наемные строители, важно их контролировать. Монтаж профлиста имеет два частных направления: крепление к металлическим прогонам и к бетону. Разобравшись с этими темами, уже проще будет понять, как крепить профнастил на крыше и прикручивать его на заборе, на стене.

Основные правила крепления

Грамотный монтаж профлиста во многом определяет, сколько он прослужит, и насколько надежной окажется защита основы. В свою очередь, ошибки при установке сразу отзываются негативными последствиями. Для крепления используют только специализированные метизы, что позволяет обеспечить наибольшую стабильность листов. Недопустимо нарушение целостности поверхности и декоративных слоев на ней. Потому «травматические» способы установки и инструменты при работе использовать нельзя.

Надо помнить, что отрывающая нагрузка ветрового воздействия не может недооцениваться. Даже без объявления штормового предупреждения она иногда составляет 400-500 кг на 1 кв. м. Потому фиксация кровли должна быть механически надежной и выполняться через строго отведенные промежутки.

Эту дистанцию рассчитывают заранее, чтобы гарантированно исключить ошибки и искажения. Разумеется, тщательно контролируют монтажное усилие.

Выбор крепежа

На практике в быту профнастил крепят преимущественно саморезами. Их основные виды различают по материалу низовой опоры. Конструкции для фиксации в дереве создаются с учетом его относительной рыхлости (в сопоставлении с металлом). Потому шаг резьбы приходится увеличивать. Это позволяет резьбовым краям захватывать крупные фрагменты древесины и держаться максимально устойчиво. Но саморезы по дереву также делятся на два типа. В одном случае наконечник просто острый, в другом — используется некрупное сверло. Крепеж по металлу оснащается более частой резьбой. Вкрутить его в дерево не получится, а если и удастся, то удерживающая способность будет слишком мала.

Наконечник всегда имеет специальное сверло; только так удается пронзить и основной лист, и основу, к которой он прикрепляется. Не стоит думать, что можно взять саморез по дереву со сверлом и ввернуть его в сталь. Тут нужна гораздо более крупная и мощная сверлящая часть. Мало того, некоторые модели оснащаются еще более мощным пронзающим узлом; они могут работать с особо толстым металлом. Необходимо понимать, что крепеж для профлиста делится еще и в зависимости от того, где его будут применять. Так, на крышах и фасадах зданий обязательна прокладка EPDM; для забора можно применять метизы с пресс-шайбами, которые не обеспечивают столь высокой герметизации — да она там и не нужна особо.

Ответственные серьезные изготовители всегда маркируют свои метизы фирменными клеймами. Что касается толщины цинкового слоя, то установить его без экспертизы в лаборатории невозможно — но добросовестные поставщики пишут и этот показатель. Полезно осматривать прокладку: в норме ее толщина не менее 0,2 см, а материал пружинит при сжатии. Если снять прокладку и зажать ее в пассатижах, то краска не должна растрескиваться. Длину самореза оценивают достаточно просто: добавляют 0,3 см к сумме толщин всех соединяемых частей — не забывая отнюдь о прокладке. Полезно использование метизов с шестигранной цилиндрической головкой. Они наиболее удобны, их просто завернуть электрическим инструментом.

Часто возникает вопрос про крепление профнастила заклепками. Внешний вид такого соединения вполне приятен. Надежность его также не вызывает никаких сомнений. Достаточно часто применяют крепление М8 V-образное, которое подвешивает монтажные системы и детали к волне профлиста. Фиксировать такой элемент нужно с помощью шпильки. Антикоррозийную стойкость обеспечивают путем гальванического цинкования или же нанесения смеси цинка и никеля.

В некоторых случаях применяют крепеж с гайкой М10. Он также вполне удобен и комфортен, не вызывает сколько-либо заметных нареканий.

Инструкция по монтажу

На крыше

При креплении профнастила как покрытия крыши создаются специальные узлы кровли. Речь идет про:

  • карниз;
  • ендову;
  • конек;
  • примыкания сверху и сбоку;
  • хребет.

Для каждой из этих частей имеются свои специфические требования. Так, на карнизе профлист крепят только поверх оборудованного каркаса. Он создается из деревянной рейки, прижимаемой саморезами с помощью пластиковых дюбелей. Дистанция между крепежами составляет в норме 400-600 мм. Отверстия с заданным шагом сверлят заранее, чтобы потом листы прижимались на отведенных местах без проблем.

Жесткость конструкции достигается, если соединять бруски поперечинами из бруса. При обустройстве ендовы листы нужно заводить в нее. Крепление проводится во все линии волн. Обязательно требуется отступать от центральной линии, чтобы исключить ошибки. Желоб надо монтировать строго снизу вверх, а не по любой иной траектории. Внимание: крепить профнастил на кровлю с использованием простых гвоздей недопустимо. Это приведет к проникновению внутрь влаги и к ржавению металла либо гниению дерева. Профессиональный защитный крепеж стоит совсем недорого, и использовать его могут все желающие, так что повода отказываться нет.

Не стоит брать только длинные саморезы — короткие тоже должны быть в арсенале кровельщиков. Конечно, технология позволяет действовать произвольным образом, но укороченный метиз можно завернуть проще и быстрее. Вертикальная методика укладки хороша для профлиста с дренажными канавками. Начинают работать с первого листа первого ряда. Затем идет начальный лист второго ряда. Когда временно закрепят по такой схеме 4 листа, сборку подравнивают и фиксируют окончательно. Затем принимаются за следующую четверку.

Трехлистовой вариант оптимален, если надо монтировать листы без водостока. Начало работы — укладка пары первых листов. Затем устанавливают лист более высокого ряда. Когда сборку подровняют по карнизу, ее вместе надежно фиксируют. Нахлест профлиста определяется тем, каков угол наклона кровли. Так, при склоне ниже 15 градусов правильно класть листы — с захватом не менее 20 см. Крайне желательно, чтобы при этом они еще заходили друг на друга не менее чем в две волны. Если угол составляет от 16 до 30 градусов включительно, следует положить профнастил с заходом листов 15-20 см. Ориентируются на ширину волн. А вот при более крутой кровле минимальный нахлест составляет уже только 10 см.

Выполняемые горизонтально нахлесты должны быть минимум по 20 см. Каждый такой участок полагается герметизировать. Эту задачу решают с использованием кровельных битумных мастик либо герметиков на силиконовой основе. Прикручивать 1 кв. м. профлиста можно на 7-9 саморезов, с учетом возникающих нагрузок. Расчет потребности лучше вести с запасом, чтобы оставить некоторый резерв на брак и непредвиденные случаи. Стоит указать и на типичные ошибки при обустройстве кровли из профлиста. Если используется слишком метиз со слишком крупным сверлом, то герметичность будет нарушена. Да и о нормальной несущей способности также говорить не приходится. Очень тонкое сверло означает или поломку крепежа, или закусывание резьбы.

Укладывать листы нужно, притягивая саморез умеренно сильно, чтобы он не пропускал влагу и не деформировал прокладку.

На заборе

Не стоит думать, что такая работа очень уж проста. Ее ответственность не меньше, чем при обустройстве кровли. Оптимальный способ крепления — применение саморезов. Неплохо работают и заклепки. Важно: крепеж должен быть из стали, а не из алюминия и других сравнительно мягких металлов.

На 1 м2 надо ставить минимум 5 саморезов. Вворачивать их желательно в углубления волн. Это гарантирует плотность прикосновения и подавляет образование ржавчины. Профнастил нежелательно монтировать путем сварки. Небольшое исключение составляет только его крепление к калитке и воротам.

На стене

Покрыть стены профлистом не слишком сложно. Но надо выбирать материал повышенной прочности. Лист с рисунком дороже обычного — однако эстетический эффект его просто бесподобен. Стоит учитывать, что на стену нужно класть только листы с невзрачной оборотной стороной. Дело в том, что изящное ее декорирование стоит денег, а вот увидеть его не получится. Выравнивать стены не обязательно, потому что небольшие дефекты также невидимы. Однако надо заранее убрать все трещины, грибковые поражения. Все, что мешает отделке, также убирают со стен.

Сильно раскрошившуюся кладку частично выбивают и кладут нормальные кирпичи. Каркас следует делать максимально ровно и прямо; крепить надо не на глаз, а по уровню. Когда разметка окончена, сверлят отверстия для всех крепежей. Туда вгоняют дюбели и кронштейны. Неплохой помощью оказывается использование паронитовых прокладок. При обустройстве кирпичной стены дюбельные отверстия не могут совпадать со швами кладки.

Направляющие перекрывают плитами утеплителя, в основном — минеральной ваты; утепляющий слой следует выкладывать сплошным способом.

Есть достаточно много других тонкостей, которые также следует учитывать. Крепление профлиста к металлическим прогонам может производиться саморезами и заклепками. Применение саморезов происходит гораздо проще, и их охотно используют даже любители. Заклепка достаточно надежна. Однако отсоединить ее без потери качества нельзя. Стыки и торцы профнастила на фасаде забора рекомендуется перекрывать стальной планкой того же окраса, что и забор. При этом метизы ставят с шагом до 30 см. Для кровельной установки можно применять специальные крепежи с гайкой. Ее крепление влияет на высоту установки конструкции. Стоит отметить, что есть свои особенности у крепления к балкам.

Если они достигают большой толщины, монтаж все равно возможен. Но он оказывается весьма трудоемок. Сами прогоны либо брус монтируют с шагом от 30 до 100 см. Под изделия с волной менее 2 см обустраивается неразрывная обрешетка. Это правило действует при фиксации как к дереву, так и к металлу. Иногда приходится выяснять, как закрепить к бетонной плите на кровле профлист. Часто кажется, что наиболее простой вариант — присоединение к бетону при помощи специальных саморезов. Проблема в том, что неровности бетона не позволяют прочно и уверенно притянуть листовой материал. Крепление на цемент не слишком надежно, поскольку не позволяет обеспечить качественную вентиляцию. Потому наиболее качественным решением было и остается оборудование обрешетки.

Она точно лучше, чем даже самые лучшие современные клеи. Особенно велико преимущество при значительной нагрузке от ветра и снега. Правильнее всего крепить профлист не на деревянный, а на металлический каркас. Кровельный пирог можно обустраивать по классической схеме. Она почти не зависит от крутизны кровли. На основе профнастила можно оборудовать и вентилируемые фасады. Для них берут материал с утеплителем либо с перфорацией. Утепленный вариант хорош тем, что сокращает шум в комнатах. Он же улучшает внутреннюю вентиляцию. От профлиста до основания должен сохраняться зазор толщиной минимум 3 см — этого вполне хватает для нормального оборота воздуха и профилактики отложения излишней влаги.

Начинают работу с разметки. Шаг крепления кронштейнов более 80 см недопустим. Около проемов, отведенных под окна и двери, это расстояние сокращают на 20 см, еще стоит помнить про отступы по 20 см от угла. Только когда разметка окончена, можно уверенно высчитать потребность в профлисте и крепежах при облицовке. Сверлить каналы для кронштейнов и анкеров можно даже простой дрелью. Глубина захода минимум 8, максимум 10 см. Крепежные кронштейны устанавливают с прокладкой из полиуретана. На 1 кронштейн расходуется 2 анкера. Рулонное утепление, в отличие от плитного, недопустимо. Ветрозащитная мембрана обязательно имеет огнезащитные свойства. Ее ставят с перехлестом от 10 до 20 см. Чтобы обрешетка была правильной, требуется применять строительный уровень.

Чем выше необходимая жесткость, тем важнее сокращать расстояние между крепежами. Очень важно в любом случае определять точные размеры листов заранее.

В следующем видео вас ждет монтаж кровли из профнастила.

Каркас для профнастила на стену — MOREREMONTA

На практике уже давно доказано, что монтаж профилированных листов является несложным процессом.

Технология монтажа профнастила относится к одному из основных его преимуществ, которое можно выделить из огромного числа достоинств этого материала.

Схема обшивки стены профлистом.

Благодаря именно простоте выполнения монтажных работ профнастил стал материалом, который особенно любят использовать не только профессиональные строители, но и любители. А если еще сюда приплюсовать разнообразие цветов профнастила, то сразу понятно, почему он стал так востребован и популярен сегодня.

Виды профилированных листов

Говорить сегодня о листах профнастила, как только о материале для кровли, уже нет абсолютно никакого смысла. Так как профнастил с огромным успехом применяется и как отделочный материал для облицовки стен, и оградительных конструкций. Исходя из этого, по назначению листы профнастила делятся на два типа:

Монтаж стенового профлиста имеет свои отличительные особенности. Чтобы он был выполнен на качественном уровне, следует правильно провести весь процесс монтажа и уделить пристальное внимание нюансам.

Итак, чем больше у профлиста высота гребня, тем его показатели прочности выше. Отсюда вывод, профлист для кровли должен иметь повышенные показатели прочности, а это значит, что материал, имеющий более высокий гребень — кровельный профнастил. Исходя из этого, существуют некоторые ограничения по высоте гребня волны. Стеновой профилированный лист ограничен высотой гребня от 8 до 20 мм. Под эти размеры попадают следующие марки профнастила:

Буква "С" обозначает, что данный профлист относится к категории стенового профнастила, цифра — высота гребня волны. Чем сильнее нагрузки ветра, тем данная цифра должна быть больше. Все довольно-таки просто.

Порядок выбора профилированного листа

Остановимся более подробно на назначении различных марок материала. Если в вашем проекте строительства здания заложена облицовка фасада профнастилом, то есть крепление его на стену строения, то для данной цели необходимо применять профнастил с маркой С8. Не нужно понапрасну тратить свои средства, приобретая более прочный материал, а соответственно и более дорогостоящий. По мнению специалистов, профилированный лист марки С8 отлично подходит для отделки стены.

А вот если вы планируете соорудить забор из профлиста, который должен надежно защищать ваш загородный участок, то для этой цели лучше всего применить, как минимум, материал марки С18, так как он обладает повышенной прочностью. Именно такой материал способен хорошо справиться с высокими нагрузками ветра.

Выбирая профнастил, следует учесть, что приобретать материал необходимо только лишь с полимерным покрытием. На сегодняшний день существует много производителей профнастила, в зависимости от которых покрытие материала может быть исполнено из пурала, пластизола или полиэстера. Следует также уделить некоторое внимание выбору толщине профилированного листа. Профнастил производится со следующими стандартными параметрами материала: 1,00 мм, 0,8 мм, 0,7 мм, 0,55 мм и 0,5 мм. Как правило, выбор толщины материала зависит от климатических характеристик среды его применения. Наибольшую популярность имеют профили толщиной 0,7 мм и 0,5 мм.

Порядок выполнения монтажных работ

Схема монтажа профлиста на утепленную стену.

Крепление профилированных листов к стене можно разделить на три способа:

  • крепление к уже возведенной стене;
  • крепление к сборной конструкции стены. Инструкция монтажа профлиста данным способом предусматривает применение его как для внутренних, так и для внешних отделок помещений;
  • крепление профлиста, который будет выполнять функцию самой стены.

Инструкция монтажа профнастила к стене первым способом отличается тем, что материал будет играть двойную функцию, где облицовка стены — это первая, а защита материала теплоизоляции — это вторая. То есть монтаж профилированного листа на стену требует ее первоначальное утепление с применением листовых или рулонных материалов теплоизоляции. Процесс монтажа профлиста в первую очередь начинается с монтирования кронштейнов, путем крепления их к стене саморезами или дюбелями. После этого на стены крепятся утеплительные плиты при помощи специальных саморезов (грибков) или же обычных саморезов с широкими шайбами. Дальше поверх плит прокладывается полиэтиленовая пленка, она будет выполнять роль защиты утеплителя от проникновения в него влаги. Далее выполняется монтаж каркаса для крепления профлистов.

Как правило, для этой цели используется металлический направляющий профиль (П-образной формы). В первую очередь монтируются вертикальные профили, крепить которые нужно к предварительно установленным кронштейнам, после этого устанавливаются между ними горизонтальные перемычки. Выполняя монтаж поперечных профилей, следует учесть, что их расположение должно быть удобным для крепления листов профнастила. После того, как будет готова конструкция каркаса под профнастил, можно выполнять крепление стенового профнастила. Крепить материал к профилям необходимо саморезами по металлу, которые имеют подкладку под шляпку.

Второй способ монтажа профилированных листов

Материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку.

Данный способ монтажа, как правило, применяется в каркасном строительстве, где роль каркаса играет металлический профиль, как основа стены. Инструкция монтажа профнастила к стене вторым способом требует предварительного проведения гидроизоляции фундамента. Для этого необходимо установить на верхней поверхности фундамента сложенный в два раза рубероид. Этого будет вполне достаточно. После чего на фундамент монтируется профиль, крепить его к фундаменту необходимо с помощью универсальных саморезов. Затем в установленный профиль монтируются стойки, которые крепить можно так же саморезами. Таким образом, получится своеобразный каркас строения в виде панелей. После этого с внутренней стороны панелей нужно уложить пароизоляционный материал, крепление которого выполняется с помощью саморезов имеющих потайную головку. Далее можно укладывать утеплительный материал, который с его внешней стороны необходимо закрыть полиэтиленовой пленкой.

На этом все, стена готова, можно приступать к монтажу стенового профнастила. Перед началом монтажа профилированных листов по всей длине стены монтируется шляпный профиль, который и будет местом фиксации профлистов. Точно так же, как и в первом способе, материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку. Стыки листов профнастила крепятся заклепками. Для того чтобы завершить внешний вид строения, нужно применить дополнительные элементы. К примеру, для обрамления окон дома используются отливы и уголки, для закрытия углов строения также применяются уголки. Все дополнительные элементы производятся из оцинкованной стали и имеют такие же цвета, как и листы основного материала.

Третий способ монтажа профилированных листов

Данный способ является самым простым, так как не имеет никакой сложности подхода к выполнению всего процесса монтажа. В этом способе крепление профлистов выполняется точно по технологии монтажа забора. Но инструкция этого способа имеет определенные отличия в крепеже материала. Все остальное это точный монтаж профнастила на забор. Крепление листов материала нужно производить в его нижнюю часть волны, при этом через волну, иначе говоря, очень часто. Места стыковки листов скрепляются заклепками через каждые 30 см.

Прочность и долговечность профилированных стальных листов, а также простота, скорость их монтажа и сравнительно небольшая стоимость позволяют интенсивно использовать профнастил как стеновой строительный материал. Стеновой профнастил применяется, в основном, при строительстве утеплённых фасадов зданий, при изготовлении сэндвич-панелей и при возведении различных ограждений.

Стеновой вариант профнастила имеет низкую или среднюю высоту профиля, например, профнастил марок С-13 (типы А и Б, двух видов каждый), С-25 (двух видов), С-44. Рассмотрим, как происходит обшивка стен профлистом при строительстве утеплённого фасада здания.

Возможны три варианта облицовки стен профлистом:

  • первый вариант предусматривает утепление уже построенной стены,
  • во втором варианте профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции,
  • в третьем варианте профлист выполняет функции стены.

Вариант утепления уже построенной стены.

При утеплении фасада профлистом к несущей стене крепятся кронштейны. После установки кронштейнов производят монтаж плит утеплителя. Крепление плит утеплителя к основанию производится полиамидными дюбелями тарельчатого типа. Для защиты утеплителя от ветра применяется ветровлагозащитная пленка. Далее к кронштейнам крепят вертикальные П-образные направляющие, крепление производят при помощи заклепок. С помощью направляющих выполняют выравнивание стены. Между направляющими и ветрозащитной плёнкой создаётся воздушный зазор. К вертикальным направляющим крепятся горизонтальные П-образные профили с шагом, необходимым для надежного крепления профлиста. Стеновой профлист закрепляют самонарезающими шурупами с уплотнительными прокладками.

Вариант, когда профнастил выступает в качестве внутреннего и наружного облицовочного материала сборной стеновой конструкции:

Рассмотрим вариант утеплённой панели, когда в качестве внутренней и внешней облицовки применяются листы стенового профнастила . Прежде чем начать монтаж панелей, выполняется горизонтальная гидроизоляция фундамента, обычно это рубероид, уложенный в 2 слоя. Нижний направляющий профиль крепят к фундаменту универсальными анкерными шурупами. Стойки устанавливают вертикально в нижний направляющий профиль и закрепляются. Таким образом из направляющих и стоечных термопрофилей собирается каркас панели.

Пароизоляционная пленка монтируется горизонтальными слоями с закреплением её на внутреннюю сторону панели саморезами с потайной головкой. Утеплитель укладывается в каркас из термопрофилей. Дополнительное крепление утеплителя к стойкам панелей не предусматривается, утеплитель держится за счет своих упругих свойств, от проседания фиксируется перемычками панели. Ветрозащитную мембрану крепят к стеновой панели горизонтальными полосами снизу вверх с вертикальными и горизонтальными нахлёстами.

Поверх пленки, прижимая её к стеновой панели, монтируется шляпный профиль, закрепляясь к стойкам панели саморезными болтами. Монтаж профлиста на стену осуществляется самосверлящими болтами с уплотнительной прокладкой через одну волну в нижний прогиб. Вертикальные стыки профлистов закрепляются заклепками. Обрамление оконных проёмов выполняется наружными уголками, верхним отливом, водоотливом оконным — комплектующими элементами из окрашенной оцинкованной стали. В углах здания устанавливаются наружными уголки, закрывающие стык профлистов. Комплектующие элементы придают стене законченный внешний вид.

Вариант, не требующий утепления: профлист выполняет функции стены

В случае, когда здание не требует утепления, профлист выступает в качестве стены, защищающей внутреннее пространство от ветра и осадков. В данном случае профлист крепится к стеновым ригелям каркаса самосверлящими болтами с уплотнительной прокладкой. Крепление профнастила к стене производится через одну волну в нижний прогиб, стыки профлистов скрепляются заклепками с шагом 300 мм.

Транспортировка, погрузка и выгрузка

Для того чтобы продукция была доставлена без повреждений, наши специалисты соблюдают следующие требования по транспортировке:

  • погрузка осуществляется на ровное основание кузова. Длина кузова не превышает длину коробок с продукцией;
  • во время транспортировки обеспечивается защита продукции от перемещения и механического повреждения;
  • скорость транспортного средства не превышает 80 км/ч. Движение автотранспорта производится без резких разгонов и торможений.

Требования по погрузке и выгрузке продукции:

  • погрузка и выгрузка коробок с продукцией осуществляется при помощи специальной подъёмной техники с мягкими стропами. При длине коробок более 5 метров применяются траверсы;
  • при ручной выгрузке листы поднимают и переносят аккуратно, в вертикальном положении. Не допускаются перегибы листов.

Цена обшивки стен профлистом

Точная цена монтажа стенового профнастила определяется после осмотра здания и зависит от объема и сложности работ. Проконсультироваться со специалистами по поводу стоимости обшивки стен профлистом Вы можете по телефону 8 800 555 48 06 или воспользовавшись формой обратной связи.

Стеновой профлист — разные профили и актуальные цены. Стеновой профнастил под дерево и камень. Полная комплектация для фасада. Замер, доставка, монтаж.

Стеновой профнастил предназначен для отделки стен коммерческих объектов и жилых строений. Он используется самостоятельно или в составе сэндвич-панелей.

Как самостоятельный материал профилированные листы применяются для внешней и внутренней отделки. А если площадь кровли небольшая, то этот профлист годится и для нее.

От других видов стеновой профлист отличается высотой профиля. Он не испытывает таких больших нагрузок, как кровельный или несущий, и ему не нужны мощные ребра жесткости. Поэтому высота профиля чаще всего небольшая – от 8 мм до 35 мм.

Популярные профили для стен

Профнастил C8


Ширина листа полная 1200 мм
Ширина полезная 1150 мм
Высота профиля 8 мм
Толщина металла 0,4 — 0,8 мм

Профнастил C20


Ширина полная 1150 мм
Ширина полезная 1100 мм
Высота профиля 20 мм
Толщина металла 0,4 — 0,8 мм

Профнастил С21


Ширина полная 1051 мм
Ширина полезная 1000 мм
Высота профиля 21 мм
Толщина металла 0,4 — 0,7 мм

Профнастил С18 Гофролист

Ширина полная 1150 мм
Ширина полезная 1100 мм
Высота профиля 18 мм
Толщина металла 0,4 — 0,7 мм

Профнастил ГЛ10


Ширина полная 1118 мм
Ширина полезная 1150 мм
Высота профиля 10 мм
Толщина металла 0,4 — 0,7 мм

Профнастил НС35


Ширина листа полная 1060 мм
Ширина полезная 987 мм
Высота профиля 35 мм
Толщина металла 0,45 — 0,9 мм

C8 — Самый невысокий профиль. Не рассчитан на большие нагрузки, используется, в основном, для внутренней отделки хозяйственных построек.

С20А — Самый популярный профлист для заборов и для внешней отделки стен. С20В — Тот же профиль, только перевернутый наоборот. Лицевая сторона С20В – это оборотная сторона С20А. Поэтому ширина желобков у С20В больше – 67,5 мм. Они образуют как бы глубокие каналы для стока дождевой воды – этот материал чаще используют, как кровельный.

С21 — Прочность выше, чем у профилей С20. Профильный лист С21 выбирают для протяженных заборов или стен, а также для кровель.

Крепление профлиста к металлическим прогонам: разновидности крепежа

На чтение 6 мин Просмотров 128 Опубликовано Обновлено

Профлист – популярный материал для настила кровель, обшивки стен и заборов. Однако относится он к тонколистовым материалам. Это означает, что крепить настил к разным поверхностям и конструкциям следует разными способами.

Виды крепежа

Крепление профнастила производится саморезами

Крепление профлиста к металлическим прогонам выполняется несколькими методами.

Чаще всего фиксацию выполняют с помощью саморезов. При этом не нужно предварительно высверливать отверстия. Кончик у самореза заострен и при соединении выполняет роль мини-сверла. Изготавливают саморезы самые разные, в том числе оцинкованные, которые больше подходят для настила профлистом. Крепить саморезами можно без специальных инструментов. Кроме того, возможен демонтаж, при этом лист не повреждается.

Заклепки – встречаются реже, так как при заклепывании нужно сверлить отверстие. В результате метод оказывается очень трудоемким. Заклепки берут при фиксации на полые трубы и уголки. В этом случае заглубление в материал не дает дополнительной прочности, а вот заклепывание обеспечивает надежность стыковки.

Демонтаж конструкции на заклепках сложен и почти всегда приводит к повреждению профнастила.

Для крепежа профлиста к металлическим прогонам используют оцинкованные самонарезные шурупы из углеродистой стали. По ГОСТу слой цинка составляет от 12,5 до 25 мкм.

Особенности крепежа для профлиста

Саморезы для профнастила со шляпками

Саморез должен пробивать стальную рейку и лист. Для этого годится только специальное изделие из углеродистой стали марки С1022. Шаг резьбы у такого самореза маленький, кончик заостренный, но меньше чем и в саморезе для дерева. Он может пробить металл до 2,5 мм без высверливания.

Саморез для дерева проходит лист толщиной до 1,2 мм.

Есть у метизов и другие особенности.

  • Самонарезной шуруп отличается стойкостью к вырыванию, скручиванию, разрывам.
  • Специальная модель снабжается шайбой под шляпку из резины марки EDRM. Прокладка защищает от воды место фиксации. Материал – модернизированный синтетический каучук при соприкосновении с металлом вулканизируется, поэтому даже по истечении длительного срока прокладка не теряет упругости и нейтрализует тепловую деформацию.
  • На краю шестигранной шайбы есть выступ. Он прижимает пресс-шайбу к перекрытию. При этом настил не повреждается.

В продажу саморезы поступают с цветным покрытием. Гамма оттенков соответствует линейке RAL. Подобрать крепеж нужного цвета несложно.

Устройство головки

Выпускают метизы с цилиндрической, шестигранной, сферической, полукруглой головкой. Шлицы могут быть прямыми, фигурными в форме креста. Однако далеко не все они годятся для настила кровли или обшивки стен тонким железом.

Метиз с острым концом не просверливает, а пробивает металл. Для крепежа понадобится большее усилие, что обычно приводит к повреждению материала. Обычный шуруповерт без уплотнительной шайбы тоже не подойдет: при жесткой фиксации исчезает возможность компенсировать тепловое расширение материала, кровля коробится и трескается.

Для крепления профнастила к металлическим рейкам и балкам используют шестигранные саморезы со сверлом на конце. Такой вариант просверливает лист и не требует большого усилия.

Размеры и расход саморезов

Расход саморезов

Размеры метизов зависят от будущей нагрузки.  Советуют подбирать саморез по такому правилу: длина шурупа больше, чем общая толщина скрепляемых элементов.

Выпускаются изделия следующих размеров.

  • Длина метизов колеблется от 1,9 до 2,5 см.
  • Диаметр изменяется от 4,8 до 6,3 мм. Чем толще слой покрытия, тем больше сечение метиза.

Вес саморезов определяют по диаметру и резьбе. 100 шт. метизов диаметром в 5,5 мм и 1,5 см длиной весит 18,5 кг. Такие расчеты требуются, поскольку продается крепеж по весу, а строителю нужно знать количество метизов.

Определение количества крепежа на один лист

Число точек фиксации зависит от нагрузки. При установке профлиста на конек количество креплений удваивается по сравнению с фиксацией настила на лаги. Стандартно для крепления 1 листа берут 6–9 саморезов.

При расчетах ориентироваться нужно на рекомендации производителей. Важно это не только для обеспечения надежности. Если положения, прописанные в инструкции, не выполняются при монтаже, в случае аварии и повреждений изготовитель не примет претензий от строителя или владельца здания.

Влияние наклона крыши на монтаж

Крепление профнастила на кровлю под наклоном

Угол наклона ската влияет не способ укладки. Метизы при этом используют те же самые, но нахлест приходится делать разный. Иначе возможно протекание.

Рекомендации следующие:

  • при величине угла менее 12 градусов, материал кладут с нахлестом не менее 20 см и дополнительно герметизируют стыки;
  • если угол увеличивается до 14 градусов, нахлест достигает 20 см;
  • при уклоне в 15–30 градусов нахлест уменьшается до 15 см;
  • более 30 градусов уменьшается до 10 см.

При укладке под малым углом нужно брать листы более толстые. Крепление профнастила выполняют метизами с большим диаметром.

Как правильно закрепить профлист

Технология монтажа при использовании саморезов и заклепок разная. Первый вариант проще в исполнении своими руками.

Крепеж профлиста саморезами

Саморез должен располагаться под прямым углом

Саморезы снабжаются инструкцией. Следуя пошаговому руководству, легче собрать крышу.

  1. Профлист, как и плоский лист укладывают внахлест. Величина нахлеста зависит от типа поверхности и угла наклона. Накладывается волна на волну.
  2. Крепить рекомендуется между волнами, а не на гребень. Для этого нужен более короткий метиз. В гребень фикисруют лист только на конек.
  3. Вкручивают метизы шуруповертом. Дрель без регулятора не годится, так как вкручивание выполняется на скорости не более 1500 об/мин.
  4. Саморез должен входить в лист под углом в 90 градусов вне зависимости от уклона ската. Шаг крепления выбирают по рекомендациям изготовителя. Обычно при установке перекрытия на стальной профиль дистанция равна 50 см.

Сверление выполняется, только если толщина металлопрофиля более 2 мм.

Заклепывание

Для такой работы требуется строительный ручной пистолет. В профлисте нужно заранее просверлить отверстия под каждую точку фиксации. Заклепки подбирают по весу листа и толщине профиля.

Схема установки, согласно СНиП, такая же. Листы монтируют внахлест, шаг крепления определяют по предполагаемой нагрузке. Заклепывание выполнят с одной стороны по месту фиксации.

Советы от строителей

Чем меньше уклон крыши, тем меньше точек крепления

Крепить профлист к деревянному или металлическому каркасу достаточно просто. Чтобы добиться надежной фиксации, советуют не забывать о следующем.

  1. Нужно здраво оценить нагрузку. Определить вес профлиста, уклон, если монтаж производится на крышу, ветровую и снеговую нагрузку.
  2. При монтаже на сложные конструкции – конек крыши, число точек фиксации увеличивают.
  3. Устанавливать настил лучше вдвоем: один работник держит лист по уровню, второй шуруповертом вкручивает саморез.
  4. После фиксации в 1–2 точках проверяют горизонтальность крепления, а только затем вкручивают следующий саморез.

Для монтажа профлистов на железный каркас используют только специальный крепеж – саморезы из оцинкованной легированной стали с кончиком-сверлом. Размеры и диаметр крепежа рассчитывают по весу листа и характеристик конструкции.

Как творчески использовать гофрированные металлические панели в домашних проектах

Гофрированный металл долгое время был предпочтительным материалом для кровли в случае сельскохозяйственных и промышленных зданий, но в последнее время он также стал популярным выбором для многих современных домов. Гофрированные металлические панели подходят как для крыш, так и для наружных стен, предлагая ряд важных преимуществ по сравнению с другими материалами, например, то, что они очень экономичны, долговечны и прочны.Сегодня мы рассмотрим несколько проектов, которые максимально используют гофрированные металлические панели и используют их интересными и нестандартными способами.

Посмотреть в галерее

Прежде всего, мы просто скажем, что если вы уже решили, что хотите включить гофрированную металлическую стену в дизайн своего дома или офиса, тогда вам следует пойти дальше и построить ее. Это то, что вы действительно можете сделать сами, и предлагаемый учебник по ремоделоголику поможет вам встать на правильный путь.Идея здесь только в том, чтобы создать акцентную стену в декоративных целях, а не строить конструкцию с нуля.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Глядя на этот дом из провинции Анжанг во Вьетнаме, невозможно игнорировать тот факт, что гофрированные металлические панели лежат в основе его дизайн. Это потому, что Nishizawa Architects использовали этот материал на новом фасаде и внутренних стенах резиденции.Их цель и причина, по которой они выбрали именно этот материал, были связаны с тем фактом, что они хотели минимизировать контраст между внутренним и внешним пространством и создать гибридный дизайн, который привносит наружу и наоборот.

Посмотреть в галерее

Посмотреть в галерее

Когда его попросили отремонтировать дуплекс площадью 2000 квадратных футов, расположенный за пределами Остина, в Техасе, архитектор Ник Дивер нашел вдохновение в сараях, которые он видел на соседних объектах. Было важно, чтобы ремонт был экономичным, и гофрированный металл - идеальный материал для этого.Архитектор использовал этот упругий и прочный материал, чтобы придать дуплексу новый вид и новый характер, который позволяет ему более тесно вписаться в регион за счет слияния.

Посмотреть в галерее

Посмотреть в галерее

Вдохновение может прийти откуда угодно, и этот факт очевиден в случае этого ресторана в Хельсинки, спроектированного Джоанной Лааджисто. Чтобы как можно лучше передать характер и суть ресторана, дизайнер нашел вдохновение в меню ресторана.Шеф-повар описал блюда, которые подаются в OX, как классические европейские с североафриканским влиянием или, другими словами, классические с современными нотками. Стены ресторана украшены гофрированными металлическими панелями, а кожаные диваны и мраморные столы смягчают их внешний вид и создают стильную и гостеприимную атмосферу внутри.

Посмотреть в галерее

Посмотреть в галерее

Гофрированные металлические панели не только дешевы, но и отражают прошлое и настоящее, что делает их идеальным выбором для ремонта старых конструкций.Это, например, отреставрированный трехэтажный дом, расположенный в Нью-Йорке. Его внешний вид из гофрированного металла вдохновлен прошлым здания и в то же время является отражением будущего, поскольку в наши дни мы все больше и больше склоняемся к практичным и экономичным решениям. Ремонт был выполнен компанией Etelamaki Architecture.

Посмотреть в галерее

Посмотреть в галерее

Посмотреть в галерее

Это последнее сооружение в пригороде Редферн в Сиднее, Австралия.В 2011 году было решено, что его нужно спасти и перепрофилировать. Это была задача архитектора Рафаэлло Росселли. Ему пришлось превратить старый жестяной сарай в офисное помещение, и для этого он сначала разобрал сарай и создал новый деревянный каркас. Затем все гофрированные металлические панели, утилизированные при демонтаже, были отремонтированы и покрыли три фасада нового офиса.

Посмотреть в галерее

Металлические гофрированные панели отлично подходят не только для стен и крыш, но и для заборов.Самое приятное в том, что вы можете построить такой забор самостоятельно. Это требует определенного планирования, времени и усилий, но результат может быть потрясающим и того стоит. Вы можете ознакомиться с этим прекрасным руководством от digthischick и, возможно, использовать его как источник вдохновения в будущем.

Посмотреть в галерее

Как вы уже заметили, гофрированные металлические листы можно использовать не только для покрытия внешних стен здания, но и внутренних. Конечно, это может быть не лучший вариант для таких помещений, как спальня или гостиная, но игровая комната - это совсем другая история.Обратите внимание на этот крутой дизайн интерьера коттеджа у озера, спроектированный компанией Hendel Homes в непосредственной близости от озера Миннетонка.

Посмотреть в галерее

Мы снова и снова рассказывали вам, насколько хороши гофрированные металлические крыши, но пока мы не показывали вам, как они будут выглядеть. В качестве примера мы выбрали это сельское ранчо. Стены и балки обшиты деревом, а крыша металлическая с вкраплениями разноцветных панелей и различной патины. По дизайну видно, что этот материал более универсален, чем вы думаете.

Посмотреть в галерее

Когда вы соединяете гофрированную металлическую стену и множество очаровательных предметов антикварной мебели и аксессуаров, внезапно пространство становится не таким холодным и индустриальным, а скорее очаровательным. Это можно сделать даже при оформлении интерьера спальни. Прекрасным примером является эта гостевая комната в старинном фермерском коттедже. Вы можете узнать все об этом и его истории на Knickoftime.

Посмотреть в галерее

Не хотите, чтобы вся стена или крыша были покрыты гофрированными металлическими листами? Это нормально, потому что вы все еще можете приносить этот материал в свой дом, но в небольших количествах.Например, гофрированная металлическая деталь с деревянным каркасом может стать прекрасным украшением стены для прихожей или других помещений. Это хорошее сочетание сельской и индустриальной красоты, и вы можете создать его самостоятельно. За подробностями обращайтесь к knickoftime.

Посмотреть в галерее

Есть еще один отличный способ использовать гофрированные металлические листы в домашних проектах, когда акцент делается на сад. Мы говорим о том, что вы можете использовать металлические листы и деревянные доски, чтобы построить грядки для овощей и цветов.Их легко и дешево построить, и вы можете придавать им любую форму. Вы можете найти дополнительную информацию об этом проекте на mycracygoodlife, а также несколько советов, которые помогут вам на этом пути.

Профили для металлической облицовки

Промышленное ребро

Металлический облицовочный профиль

Industrial Rib (IR) идеально подходит для промышленных и коммерческих помещений, где большие пролеты каркаса требуют прочности и долговечности. ИК доступен как в «Обычном», так и в «Обратном» профилях с охватом 1 метр.Каждый стиль профиля имеет свойства, которые могут улучшить внешний вид ваших конструкций, оптимизируя при этом эффективность вашего метода изоляции. Пожалуйста, узнайте у наших продавцов о различных вариантах профиля и цветовых решениях, которые наилучшим образом соответствуют вашим потребностям.

Industrial Rib Regular Profile версия для печати PDF

Industrial Rib Reverse Profile версия для печати PDF

Доступен калибра 26 с отделкой Pre-Paint или Galvalume.Другие размеры и варианты цвета доступны по запросу.

Область применения: Для покрытия и ограждения крыш и стен зданий со стальным или деревянным каркасом, используемых в коммерческой и сельскохозяйственной промышленности. Также может использоваться в качестве перегородок и в качестве облицовки для замены существующей крыши и стен в старых зданиях, чтобы обеспечить новый и долговечный внешний вид, устойчивый к атмосферным воздействиям.

Агро Ребро

Металлический облицовочный профиль

Agro Rib (AR) используется для небольших и больших проектов наружной облицовки крыш и стен, внутренних облицовок внутренних цехов и облицовок для умывальников.AR - это прочный и прочный профиль, обеспечивающий покрытие 42 дюйма. Это более рентабельно, чем «Industrial Rib», потому что профиль и материал легче, сохраняя при этом такое же прочное и долговечное покрытие.

Agro Rib версия для печати PDF

Доступны толщины 29 и 26 с предварительной окраской или покрытием Galvalume. Другие размеры и варианты цвета доступны по запросу.

Область применения: Покрытие крыш и стен как малых, так и больших зданий с деревянным каркасом.Также используется для замены крыши и стен на старых существующих конструкциях для получения нового и улучшенного внешнего вида, кровли жилых домов, промышленных и коммерческих внутренних облицовок, облицовок мастерских и облицовок жилых гаражей. При использовании для потолков в деревянных конструкциях AR может быть прикреплен к нижней стороне деревянных ферм, чтобы обеспечить потолок и позволить установить на чердаке изоляцию с обдувом или войлоком.

Крыша со стоячим фальцем

Наша профильная кровля со стоячим фальцем (SSR) лучше всего подходит для коммерческих или промышленных кровель с низким уклоном.В системе SSR используются расширительные зажимы и ребра с механическим швом для плотного и атмосферостойкого уплотнения.

Доступен из стали с покрытием 24ga Galvalume, обеспечивающим покрытие в 24 дюйма.

Область применения: Новые стальные кровли для зданий со стальным и деревянным каркасом. Может также использоваться для повторного кровельного покрытия существующих зданий, будь то наклонные крыши или тарированные плоские крыши.

Материалы для каркаса

Мы прокатываем профили Z и C из оцинкованной стали класса 50 для каркаса вторичных конструкций в наших сборных стальных строительных системах.Они также могут быть поставлены для вашего строительного проекта, например, обрешетки крыши и обрешетки стен, каркас с грубым проемом или балки второго этажа и каркас перегородок.

Z-Purlins / Girts : Доступны секции глубиной 8 дюймов, 10 дюймов и 12 дюймов и диапазон толщины от 16 до 12. Z-Purlins / Girts обрезаны до длины, необходимой для вашей работы. Также доступна стандартная заводская пробивка отверстий для большинства соединений.

C-образные каналы : Доступны секции глубиной 8 дюймов, 10 дюймов и 12 дюймов и диапазон толщины от 16 до 12.С-образные каналы обрезаются до необходимой длины, чтобы соответствовать вашему применению в качестве балок и световых балок, а также служат в качестве колонн для многих строительных проектов. Также используется в качестве обрамления для больших и малых косяков и коллекторов, которые грубо открываются, а также для множества других применений.

Изготовленные на заказ заводские детали : Мы можем изготавливать различные оцинкованные профили толщиной 18, 16 и 14 и длиной до 10 футов. L, Z, C или J-образные формы с разной длиной ножек могут быть предоставлены для использования во многих ваших строительных проектах.

Для получения полной информации о наших возможностях профилирования и гибки по индивидуальному заказу обращайтесь к нашим опытным специалистам по продажам строительных изделий!

Сталь и алюминий, два отличных металлических кровельных материала

Сталь и прочность алюминия

Если вы проектировщик или строитель, рассматривающий систему металлической кровли со стоячим фальцем, вы можете задать вопрос, в чем разница между алюминием и сталью в качестве выбора для металлическая крыша.

Металлическая кровля для коммерческих и жилых помещений в основном изготавливается из стали или алюминия.Оба продукта изначально производятся на заводе в гигантских валках. Вся стальная кровля имеет защитный барьер с обеих сторон листа, называемый металлическим покрытием, который защищает от ржавчины. Он находится внизу и отдельно от любой краски, придающей цвет продукту. Используются два типа металлических покрытий: оцинкованное, в котором используется 100% цинк различной толщины в зависимости от использования продукта, и Galvalume, смесь алюминия и цинка. Эти металлические покрытия «приносят в жертву» себя, чтобы защитить железо в стали от окисления при воздействии воздуха и влаги.Цинк является более «активным» металлом, чем железо, поэтому он сначала окисляется и образует защитный барьер - оксид цинка, прежде чем железо в стали может стать оксидом железа (ржавчиной). Когда цинк соединяется с алюминием, образуя Galvalume, в большинстве случаев обеспечивается еще большая защита.

Стальная кровля для жилых домов изготавливается толщиной, определяемой калибром, и обычно составляет от 24 до 26 толщин, причем более высокая толщина тоньше, чем нижняя. Эти датчики подходят, поскольку большинство металлических кровельных покрытий жилых помещений выполняется над твердым основанием.Металлическая алюминиевая кровля для жилых помещений обозначается десятичной дробью и составляет от 0,023 до 0,040 толщины.

Сталь и алюминий Эффективность

Сталь и алюминий хорошо подходят как металлический кровельный материал. Однако алюминиевая кровля, в зависимости от конкретного выбранного продукта, может стоить на 20 процентов дороже, чем стальная кровля. Алюминий чрезвычайно устойчив к коррозии, вызываемой морской водой, а сталь немного более восприимчива к повреждению морской водой с течением времени. Следовательно, гарантии, предлагаемые на покрытие змеевика, также будут отличаться.И сталь, и алюминий работают практически одинаково, но гарантия на отделку «прибрежных» участков не распространяется на стальные панели. Это связано с тем, что покрытие может отделиться от металлической подложки по краям, создавая ржавчину в средах, расположенных вблизи водоемов с соленой водой. Испытания на воздействие, однако, показали, что Galvalume в три раза эффективнее предотвращает ржавчину, чем оцинкованный стальной материал.

Алюминий также легче стали, если вес является решающим фактором при выборе кровельного материала для вашего проекта.Оба материала очень легкие по сравнению с другими материалами, включая битумную черепицу. Стальная кровля очень легкая, при установке самый тяжелый продукт весит около 1,5 фунтов на квадратный фут. Но алюминий обычно самый легкий металл, используемый для кровли. Его соотношение прочности к весу - одно из самых высоких среди «обычных» металлов, поэтому конструкторы самолетов используют алюминий для изготовления рам. Эта легкость и тонкость также означает, что алюминиевый кровельный материал сохраняет очень мало тепла, а также быстро остывает, когда перестает получать прямой солнечный свет.

Алюминий более пластичен, чем сталь, что позволяет изготавливать из него более сложные профили. Однако, особенно для более простых профилей, вам понадобится алюминий довольно тяжелой толщины, а это повысит его стоимость.

Сталь по своей природе более прочна, чем алюминий, обычно она дешевле и более огнестойка без подложки. Алюминий не имеет огнестойкости класса А, но система может достичь класса А при надлежащей подкладке и обшивке.

Оба типа металлических крыш, вероятно, всех нас переживут.По сравнению с традиционными кровельными материалами, оба они предлагают гораздо более длительный срок службы, лучшую экологическую устойчивость, лучшую прочность и более низкую долгосрочную стоимость. Сталь обычно может выдерживать ветер со скоростью 110-150 миль в час, а конструкция некоторых стальных крыш соответствует требованиям Строительного кодекса Майами-Дейд и Флориды по сопротивлению ураганному ветру.

Шум от дождя, снега и мелкого града не является проблемой для алюминиевых или стальных кровельных материалов - не больше, чем для черепичной крыши. Причина в том, что обшивка и подложка под кровельным материалом - на любой крыше - приглушают звуки природы, а не сам кровельный материал.

Покрытия для алюминиевых и стальных металлических кровельных змеевиков представлены в широком спектре стандартных цветов и могут быть изготовлены по индивидуальному заказу в соответствии с требованиями владельца. Изготовленные на заказ цвета обычно стоят дороже, а одни покрытия более долговечны, чем другие. Например, покрытие Kynar PVDF обеспечивает дополнительную защиту от коррозии и окисления.

И алюминий, и сталь - два лучших энергоэффективных кровельных материала. Оба естественным образом отражают свет и излучают тепло. Большинство алюминиевых и стальных кровельных материалов доступны с холодными покрытиями крыш, которые соответствуют требованиям LEED и Energy Star.

В конечном итоге потребности вашего проекта будут определять, какой из них вы будете использовать. Если проект находится рядом с океаном, а не на территории урагана, вероятно, выбор будет из алюминия. Если вы живете на Западе и строите обширное складское здание, и возгорание вызывает опасения, вы, вероятно, захотите использовать сталь. Если вас беспокоит дополнительный вес металлической крыши, которую модифицируют над старой крышей из гонтовой черепицы в существующем здании, то вы можете подумать об алюминии или легкой стали. Нажмите на металл, который наилучшим образом соответствует вашим потребностям.

Проблемы с нетрадиционным строительством

Проблемы с нетрадиционным

Жилое строительство

Мы - независимые геодезисты. Позвоните нам по бесплатному телефону для получения помощи и совета

Мы можем предоставить помощь и совет относительно обследований зданий, обследований конструкций, независимых оценок, обследований собственности, отчетов о конструкциях, отчетов инженеров, отчетов о конкретных дефектах, отчетов о покупателях жилья или любых других вопросов собственности.Мы провели исследования по разным видам нетрадиционного строительства.

Пожалуйста, позвоните по бесплатному телефону 0800 298 5424 для дружеской беседы с одним из наших геодезистов.

Бесплатный телефон 0800298 5424

Что такое нетрадиционное строительство

Это системная сборка, которая фактически означает, что здание построено на несущем каркасе и облицовано.Есть много разных типов нетрадиционных построек, таких как:

1. Каркас металлический

2. Бетонный каркас

3. Каркас деревянный

4. Бетонно-панельное строительство

5. Панели структурные изоляционные

6. Монолитный бетон

7. Одноразовые

Нетрадиционное строительство

Многие дома нетрадиционной конструкции были построены после Второй мировой войны для удовлетворения потребностей и потребностей населения того времени.Эта неотложная потребность в большом количестве домов означала, что правительству пришлось задуматься о том, как они строят дома, и перейти к более производственным процессам. Говорят, что некоторые фабрики, выполнявшие эту работу, в течение одной недели производили самолеты и бомбы для войны, а на следующей неделе перешли на строительство / производство домов; мы не знаем, насколько это правда.

Другие обзоры, которые могут заинтересовать

Мы написали много обзорных статей, которые могут вас заинтересовать:

История нетрадиционного строительства

Нетрадиционный корпус

Нетрадиционная недвижимость, что это такое?

BISF House

Одним из наиболее распространенных типов домов нетрадиционной постройки является дом BISF, что означает Британская федерация черной металлургии.Первоначальная конструкция этого типа собственности состоит из структурного металлического каркаса и конструкции стропильной конструкции из трубчатого металла с асбестовой крышей с мелким скатом и профильных металлических листов на высоком уровне с кирпичом или штукатуркой на низком уровне.

Первоначально дом имел профильную металлическую облицовку

Эти дома были разных типов; Похоже, это тип А1, построенный между 1944 и 1950 годами, из которых было построено около 35000 штук.С годами многие нетрадиционные свойства были изменены, как в случае с соседней фотографией, где вертикальная черепица была добавлена ​​к первому этажу и отрисована пристройка к первому этажу, хотя следует помнить, что они все еще являются нетрадиционной конструкцией под ним. .

Вертикальная черепица на первом этаже и пристройка к первому этажу

Проблемы с домами нетрадиционной постройки

Строительное научно-исследовательское учреждение, часто известное как BRE, обычно считается самым лучшим исследователем этого типа строительства и выявило следующие проблемы:

1.Коррозия от легкой до сильной на стойках из стального проката (RSA) и стального швеллера (RSC), особенно в основании и в углах.

Пример трубчатого металлического каркаса в крыше объекта с металлическим каркасом

Пример ржавчины, которую мы видели на крыше здания с металлическим каркасом

2.Коррозия рельсов обшивки от незначительной до сильной

3. Растрескивание плит первого этажа, особенно по углам

4. Коррозия металлической обрешетки и разрушение штукатурки

5. Коррозия стальных профильных листов и стальных накладок

Ржавая металлическая облицовка профиля

6.Коррозия чугунных дымоходов и металлических кожухов

7. Износ кровельного покрытия из профилированного асбестоцементного листа

Всегда существуют ограничения для визуального осмотра, и вы можете увидеть большую часть вышеперечисленных проблем, только физически открыв конструкцию.

Износ асбестовой кровли

Крепится ли структурная рама?

Риск при покупке любой собственности со стальным каркасом заключается в том, является ли структурный каркас прочным или нет. Единственный способ увидеть это - открыть структуру, которую мы готовы сделать, но, очевидно, вам нужно получить разрешение от существующих владельцев, а также убедиться, что у вас есть строитель, который может вернуть проемы в удовлетворительный стандарт.

По нашему опыту, ключевые области обычно находятся на уровне земли, первого этажа и на уровне крыши, где стальной каркас соединяется вместе, и их следует проверить на наличие ржавчины. Это может быть вызвано попаданием воды на основание объекта и конденсацией в стальной раме более высокого уровня.

Металлический каркас, прогоны и металлическая ферма

Ипотечные компании не будут кредитовать нетрадиционные дома

Один из интересных фактов заключается в том, что многие ипотечные компании не предоставляют ссуды на нетрадиционные дома.Подавляющее большинство людей покупают недвижимость по ипотеке, это ограничивает рынок, на котором вы можете продавать. Мы бы также добавили, что их критерии кредитования время от времени меняются, что означает, что они будут предоставлять им кредиты некоторое время, а затем не будут кредитовать их.

Нетрадиционные дома, можно ли их превратить в дома под залог?

Некоторые компании действительно специализируются на проведении работ с нетрадиционными домами, чтобы сделать их закладными.Однако мы обнаружили, что там, где соседняя собственность не участвует в этой работе, все равно будет иметь место неблагоприятное воздействие на собственность и стоимость собственности.

Опытные геодезисты

Важно, чтобы инспектор знал, на что он смотрит. Однажды нам посчастливилось обучать студентов-геодезистов, и мы очень быстро осознали, что они вполне могут смотреть на проблему, но не видят ее.Это также может быть верно в отношении квалифицированных геодезистов, которые бывают самых разных форм и размеров, с большим количеством разных уровней знаний и опыта.

В частности, нас несколько раз вызывали для проведения обследований зданий, когда владельцы не знали, что тип строительства является нетрадиционным, даже несмотря на то, что у них была оценка ипотечной компании. К сожалению, это связано с отсутствием знаний и опыта работы с оценщиками ипотечных кредитов. В конце концов, эксперты-оценщики не являются экспертами в области строительства.

Не обманывайтесь тем, как выглядит здание

За прошедшие годы многие нетрадиционные дома были изменены, расширены и дополнены облицовкой, вертикальной черепицей, штукатуркой и т. Д., Поэтому они не обязательно выглядят как нетрадиционные конструкции. Имейте в виду, что, хотя они выглядят как традиционная недвижимость, они все еще представляют собой нетрадиционную постройку, и поэтому могут не подлежать залогу.

Рендер

Частично это свойство было отделано мелкой галькой, а также пластиковая облицовка и пристройки, но помните, что основная часть здания по-прежнему представляет собой металлический каркас.

Пластиковая облицовка

Пластиковая облицовка - еще один способ изменить внешний вид нетрадиционных объектов.

Пластиковая облицовка добавлена ​​в верхнюю часть объекта

.

Крупный план пластиковой оболочки

Вертикальная черепица

На соседней фотографии изображено здание, в котором изначально должны были быть профилированные металлические листы для верхних частей, но теперь с добавлением вертикальных плиток.Вертикальную фетровую плитку также можно использовать, как показано ниже.

Как вертикальная черепица и новые окна могут значительно изменить внешний вид собственности, но под ней все еще находится здание с металлическим каркасом

Как вертикальная фетровая плитка садится вокруг окон

Даже профильная металлическая крыша может выглядеть как черепичная крыша

Для неопытного взгляда крыша из профильного листового металла действительно может выглядеть как черепичная крыша.

Крупный план края профильной металлической кровли, похожей на черепицу

Воздействие атмосферных воздействий на крышу

Заклепка, на которой видна крыша, склепана между собой

Асбест

Асбест был распространенным популярным материалом, который использовался почти так же часто, как дерево.В домах нетрадиционной постройки он служил материалом крыши, а также, как правило, такими элементами, как фасады и потолки, желоба и водосточные трубы.

Обследованный нами асбестовый дом

На рисунках ниже показаны типичные участки, где асбест можно найти в нетрадиционных помещениях.

Мы бы добавили, что мы не занимаемся инспектированием асбеста, и единственный способ убедиться, что весь асбест удален, - это составить отчет по асбесту.

Все права защищены. Содержание веб-сайта не должно воспроизводиться или передаваться в какой-либо форме полностью или частично без явного письменного разрешение www.1stAssociated.co.uk.

, который выходит на первое место

Строительные проекты требуют множества решений. Ключевое решение - найти наиболее эффективный вариант, а также определить, какой процесс может дать идеальные результаты.

Взгляните на эту разбивку. В этом примере сравниваются плюсы и минусы конструкционной стали и бетона.

Стоимость

Конструкционная сталь: Подавляющее большинство всей производимой сегодня стали производится из переработанных материалов; Сталь А992.Такая переработка делает материал намного дешевле по сравнению с другими материалами. Хотя цена на сталь может колебаться, она, как правило, остается менее дорогим вариантом по сравнению с железобетоном.

Бетон: Большая экономическая выгода для бетона заключается в том, что его цена остается относительно постоянной. С другой стороны, бетон также требует постоянного обслуживания и ремонта, что означает дополнительные расходы на протяжении всего срока его службы. Спрос и предложение также могут повлиять на доступность бетона.Несмотря на то, что его можно заливать и обрабатывать непосредственно на месте, процесс до завершения может быть длительным и может повлечь за собой более высокие затраты на рабочую силу.

Прочность

Конструкционная сталь: Конструкционная сталь чрезвычайно прочная, жесткая, вязкая и пластичная; что делает его одним из ведущих материалов, используемых в строительстве коммерческих и промышленных зданий.

Бетон: Бетон - это композитный материал, состоящий из цемента, песка, гравия и воды. Он имеет относительно высокую прочность на сжатие, но ему не хватает прочности на разрыв.Бетон необходимо армировать стальной арматурой, чтобы увеличить прочность на растяжение, пластичность и эластичность конструкции.

Огнестойкость

Конструкционная сталь: Сталь по своей природе негорючий материал. Однако при нагревании до экстремальных температур его прочность может значительно снизиться. Следовательно, IBC требует, чтобы сталь была покрыта дополнительными огнестойкими материалами для повышения безопасности.

Бетон: Состав бетона делает его естественным огнестойким и соответствует всем международным строительным нормам (IBC).Когда бетон используется для строительства зданий, многие другие компоненты, используемые в строительстве, не обладают огнестойкостью. Профессионалы должны соблюдать все правила техники безопасности в процессе строительства, чтобы предотвратить возникновение осложнений внутри всей конструкции.

Устойчивость

Конструкционная сталь: Конструкционная сталь почти на 100% подлежит вторичной переработке, а также 90% всей конструкционной стали, используемой сегодня, производится из переработанной стали. Благодаря долгому сроку службы сталь можно использовать и адаптировать многократно без ущерба для ее структурной целостности.При правильном изготовлении, изготовлении и обращении конструкционная сталь оказывает минимальное воздействие на окружающую среду.

Бетон: Элементы внутри бетона естественны для окружающей среды, что снижает вред, наносимый нашему миру. Бетон можно измельчить и использовать в будущих смесях. Этот тип переработки может уменьшить количество бетона на свалках.

Универсальность

Конструкционная сталь : Сталь - это гибкий материал, из которого можно изготовить широкий спектр конструкций для бесконечного применения.Удельная прочность стали намного выше по сравнению с другими доступными строительными материалами. Сталь также предлагает множество различных эстетических возможностей, с которыми не могут конкурировать различные материалы, такие как бетон.

Бетон: Хотя бетон может принимать самые разные формы, он сталкивается с некоторыми ограничениями, когда речь идет о высоте конструкции от пола до пола и длинных открытых пролетах.

Коррозия

Конструкционная сталь: Сталь может подвергаться коррозии при контакте с водой.Если его оставить без должного ухода, это может повлиять на безопасность конструкции. Профессионалы должны ухаживать за сталью с помощью таких процессов, как водостойкие уплотнения и уход за краской. Огнестойкие характеристики могут быть добавлены при применении водонепроницаемых уплотнений.

Бетон: При правильной конструкции и уходе железобетон является водостойким и не подвержен коррозии. Однако важно отметить, что стальная арматура внутри никогда не должна быть открыта. В случае воздействия на сталь сталь повреждается и может легко подвергнуться коррозии, что отрицательно скажется на прочности конструкции.

Для любого строительного проекта необходимо принять сотни решений. В конце концов, неправильный выбор может оказаться вредным. Вот почему нужно быть уверенным, зная, что ваши изготовители - лучшие из лучших. В Swanton Welding нет необходимости сомневаться в уровне совершенства и точности, которые присущи каждому проекту, который мы выполняем. Когда дело доходит до стали и бетона, решение несложно. Позвольте нам показать вам, почему! Свяжитесь с Swanton Welding сегодня, чтобы узнать больше об огромных преимуществах конструкционной стали.

Металлические дверные коробки - Spence Doors

Металлические дверные коробки

Spence широко используются, и их предпочитают деревянным, потому что они экономичны и имеют реальные практические преимущества перед деревянными дверными коробками. Металлические дверные коробки легко устанавливаются во время строительства или могут быть модернизированы. Их легче устанавливать, они более универсальны, прочны и эластичны, а также обеспечивают отличную отделку поверхности.

Прессованные металлические дверные рамы поставляются в комплекте с петлями и фиксаторами замка, готовыми к установке во всех типах кирпичной кладки и стен с карнизами.

Индивидуальные заказы могут быть доставлены в короткие сроки и могут быть изготовлены любого размера и профиля, стандартные размеры доступны со склада.

Посмотреть брошюру о дверных коробках из прессованного металла

Типы металлических каркасов

Нестандартные профили рамы
  • Рамы изготовлены из оцинкованной стали толщиной 1,1 мм.
  • Фальц для дверей толщиной до 38 мм.

Примечание: профили рамы меняются от штата к штату в отношении некоторых размеров - см. Прилагаемые брошюры по раме

Профили рамы с огнестойкостью
  • Рамки 1.Оцинкованная сталь 6 мм
  • Скидка для дверей толщиной 37 или 48 мм.
  • 41 Скидка на складе Только QLD

Все кадры
  • Универсальный замок и защита от строительного раствора.
  • Три сверхмощных навески и защитный кожух.
  • Планки для крепления к полу
  • Стандартные размеры одинарной двери: 2040 x 620, 720, 820, 920, 1020
  • Стандартные размеры двойной двери: 2040x1240, 1440, 1540, 1640, 1840

SD = Нестандартный профиль рамы
SDF = Противопожарный профиль рамы
SL = Профиль рамы с подвижной осью, простой или MTI

Сбить раму

Все дверные коробки Spence поставляются с полностью разработанными методами углового соединения "паз и выступ".Это обеспечивает высочайший уровень точности и механической прочности. Рамы
могут быть собраны на месте или на заводе, где они свариваются для дополнительной прочности, шлифуются заподлицо и грунтуются для улучшения их эстетического вида.

Сборка рамы

Детали рамы соединяются точно и аккуратно.

После установки на место сбейте выступы, чтобы зафиксировать раму, образуя прочное механическое соединение.

Установка на раме

Стандартная рама с металлическим кронштейном-шпилькой

Это предпочтительный метод скрытого крепления каркасов в гипсокартонных стенах, где требуется высокая посещаемость и дополнительная прочность.

Подходит для использования в несопоставленных и огнестойких конфигурациях стен с карнизами.

Стандартная рама с кронштейном для деревянных шпилек

Это предпочтительный метод скрытого крепления каркасов в гипсокартонных стенах, где требуется высокая посещаемость и дополнительная прочность.

Подходит для использования в несопоставленных и огнестойких конфигурациях стен с карнизами.

Стандартная рама с креплением на шпильке

Это метод крепления разборных рам к гипсокартону.

Подходит только для использования в стенах с каркасами без номинальных характеристик. Зажимы могут поставляться для футеровки 13 мм и 10 мм.

Могут использоваться стальные или деревянные шпильки.

Стандартная рама с приварными бирками на шпильках

Этот метод позволяет устанавливать рамы до или после установки стоек.

Подходит для использования в стенах с нестандартными и огнестойкими каркасами. Зажимы для шпилек могут быть поставлены для различных типов футеровки.

Могут использоваться стальные или деревянные шпильки.

Стандартная рама с проволочными стяжками

5 стяжек проволоки на замятие (10 для рамы).

Подходит для использования в кирпичных и блочных стенах с ненадежными и огнестойкими характеристиками.

Для максимальной прочности и устойчивости рамы должны быть залиты.

Стандартная рама с креплением трубки Dyna-bolt

Задний ремешок не обязателен.

Рекомендуется препарировать четыре болта с потайной головкой 10 мм на каждую стойку.

Подходит для использования в новых бетонных и ранее существовавших стенах, не имеющих нормальных норм огнестойкости.

Стандартная рама с ремнем для сборных стен

Каркас вставляется в отливку перед заливкой стены, в результате получается очень прочный каркас.
Диаметр рамы соответствует толщине стены.
Подходит для использования в несопоставленных и огнестойких конфигурациях стен с карнизами.

Стандартная рама с болтом Dyna (только отверстия) для сборных стен

Рекомендуется четыре препарирования под болт с потайной головкой диаметром 10 мм на каждую стойку.
Пригоден для использования в новых бетонных и ранее существовавших стенах из нестандартных и огнестойких.

Стандартная рама с ремнем для несущей балки

Рама вставляется в металлическую стену прогона и прикручивается на место.
Подходит для использования в настенных конфигурациях без номинальных характеристик.

Стандартная рамка с Shadow Line

Предлагает поистине архитектурную отделку оштукатуренных или оштукатуренных стен.

Может использоваться со всеми стандартными рамками Spence Doors.

Стандартная рама для крепления к стенам Hebel

Рамы доступны только в нестандартных размерах по спецификациям строителей.

Подходит для использования в толстых стенах и перегородках.

Могут использоваться стальные или деревянные шпильки.

Этот профиль изготавливается по индивидуальному заказу для различных типов стен.

При необходимости доступны нестандартные стальные рамы.

Доступных материалов:

Оцинкованная сталь

Гальвабонд Сталь

Нержавеющая сталь 304 No 4 - внутренний

Нержавеющая сталь: 316 (морской класс) - внешний

Низкоуглеродистая сталь

  • 3.0 мм для горячего цинкования

При необходимости доступны нестандартные огнестойкие стальные рамы.

Доступных материалов:

Оцинкованная сталь

  • 1,1 мм (для противопожарной двери для дома Mini)
  • 1,5 мм (костюм «Макси» противопожарная дверь для коммерческих помещений)

Galvabond Steel

  • 1,2 мм (для противопожарной двери для жилых домов мини)
  • 1,6 мм (костюм 'Макси' Пожарная дверь для коммерческих помещений

Нержавеющая сталь: 304 No 4 - внутренний

  • 1.2мм (костюм 'Мини' Жилая противопожарная дверь)
  • 1,6 мм (костюм «Макси» противопожарная дверь для коммерческих помещений)

Нержавеющая сталь: 316 (морской класс) - внешний

  • 1,2 мм (для противопожарной двери для жилых домов мини)
  • 1,6 мм (костюм «Макси» противопожарная дверь для коммерческих помещений)

Компоненты и структурная система PEB

сборная металлическая строительная система - это система ограждения здания, которая всегда включает конструктивную систему и часто включает кровлю и облицовку стен.В Конструктивная система состоит из жестких рам, изготовленных из листовой стали. и «холодное формование» через производственный процесс. Эти жесткие рамы состоят из балок крыши и колонн. которые скреплены болтами на месте.

сборная металлическая строительная система выгодна тем, что очень экономично позволяет создавать большие корпуса без колонн. В альтернативные варианты структурного каркаса, такие как прокатная сталь и тонкие листы металла, используют больше стали и, следовательно, их строительство значительно дороже.Лучшие применения для сборных металлических строительных систем включают: промышленные приложения, такие как сложные промышленные объекты, склады и распределительные центры. Система тоже используется в розничных магазинах, торговых центрах, мотелях, автосалонах, офисе комплексы, ангары для самолетов, спортивные и развлекательные арены, а также школы, библиотеки, церкви, медицинские учреждения и правительственные здания.

КОМПОНЕНТЫ СИСТЕМЫ PEB

Эти PEB здания состоят из комбинации различных секций, которые они построили профили, горячекатаные профили и элементы холодногнутого профиля.В Эти элементы обеспечивают основную работу стального каркаса. Компоненты PEB могут быть В целом они подразделяются на следующие части:

Первичная рама - Сборное стальное здание представляет собой конструкцию портальной рамы состоит из первичного и вторичного каркаса и системы распорок. Комбинация эти три элемента и защитное покрытие от атмосферных воздействий создают стабильную сталь. постройки вместо индивидуального каркаса.

Вторичные структурные каркасы - Вторичные каркасные системы в основном прогоны и подпоясанные Z или C формы различных размеров.В предварительно спроектированных зданиях обычно холодные Z-образные профили используются для вторичного каркаса для достижения высоких прочность и меньший вес. Прогон / балка - это элементы, которые передают силы и моменты от одного кадра к другому каркасу для общей устойчивости здания структура, и все это действует как система каркаса для защитного покрытия от непогоды цель.

Кровельные и стеновые панели - Оловянные шторы и навесные стены листы из стекла и гнутой стали обычно входят в эту категорию.Из передача ветровой силы и других действующих нагрузок от каркаса здания на фундамент через определенный интервал. Система крестообразных распорок используется для изменения направление сил для уменьшения воздействия сил. Обычно стержень, трубы или углы используются для крестообразных распорок.

Сэндвич-панели - Сэндвич-панель состоит из трех слоев, в которых Неалюминиевый сердечник вставлен между двумя алюминиевыми листами.

Атмосферное покрытие для крыши и стен - Чтобы обеспечить защиту от атмосферных воздействий для крыши и стен от внешних условий, стальная конструкция должна быть покрыта полностью / частично в соответствии с функциональными требованиями.Для всех целей это покрытие обеспечивает доступ для всех архитектурных и функциональных требований. Обычно для укрытия используются стальные профилированные листы. Теперь разные цвета / цветовые сочетания дня используются, чтобы сделать здание более эстетичным и элегантным. Существуют различные другие элементы защитного покрытия, такие как оклады, обшивка, коньковая крышка, козырёк, обшивка стойки, отливная обшивка и т. Д., Которые сделаны из того же материала, что и защитная пленка, и не менее важны для погодоустойчивого функционирования здания.Кроме того, надлежащий желоб для сбора дождевой воды и водосточная труба для отвода воды из водосточного желоба в землю также являются ключевым элементом здания с точки зрения общей производительности здания. Все защитные покрытия соединяются между собой с помощью саморезов / саморезов, а необходимый герметизирующий материал, такой как бутиловая лента, герметик, пенный наполнитель и т. Д., Используется для повышения эффективности зданий.

Мезонинная система - В настоящее время обычная конструкция антресольной системы очень распространена и используется в стальных зданиях для различных целей.В большинстве заводских или складских зданий офисы в цехах, производственные офисы, магазины, офисы технического обслуживания, умывальники, столовая и т. Д. Расположены над площадью цеха, где есть излишки головных помещений. Это также помогает сэкономить площадь пола и облегчает обслуживание. Это также снижает стоимость строительства. Типичная антресольная система представляет собой конструкцию из балок с балками, опирающуюся на колонны здания в зависимости от наличия, а верх балок и перекрытие перекрытия перекрытия перекрывают настилом GI из листового металла профилей.Легкое армирование над настилом и легкий бетон используется для изготовления несъемного пола. Ниже показаны типовые детали антресолей для различных элементов.

Анкеровка - Для установки стального здания на опоре / фундаменте RCC необходима система анкеровки, подходящая для восприятия различных нагрузок и сил здания и их передачи на землю с помощью анкерных болтов. . Размер анкерных болтов и их количество рассчитаны в соответствии с реакциями, рассчитанными согласно строительному проекту.

Строительные аксессуары - Существуют различные другие строительные элементы, которые могут быть не важны в структурном отношении, но очень важны функционально, и это увеличивает характеристики здания. Мансардное окно, настенный светильник, двери, окна, жалюзи, вентиляторы, турбонагнетатель, изоляция, бордюр и т. Д. Одинаково важны для бесперебойного функционирования здания.

Крановая система - Все сборные стальные конструкции могут быть спроектированы для обеспечения работы крана в соответствии с эксплуатационными потребностями.В промышленности используются различные типы кранов для различных целей - мостовой кран EOT с подвесным управлением или с кабиной, консольно-подвесная крановая система, монорельсовый кран или подъемная система, настенный кран и консольный кран.

Лакокрасочные материалы - Сталь с предварительно нанесенным покрытием производится на современных высокоскоростных линиях окраски рулонов, где подготовка поверхности перед окраской, нанесение краски и отверждение краски выполняются на высокоавтоматизированной линии в оптимальных условиях.

Для в конструкции этих конструкций используются горячекатаные конические профили для первичный каркас и холодногнутые профили могут использоваться по внутреннему требования к напряжению для вторичного каркаса, таким образом, контроль потерь стали и веса конструкции и, следовательно, более легкого фундамента.Эти виды конструкций в основном представляют собой каркасы жестких сочлененных конструкций из горячих прокатные или холодногнутые профили, крыша и облицовка боковых стен поддерживаются по основным и второстепенным каркасам по прогонам и перилам. Для выбора уклона кровли из ПЭБ выбирают от 5 до 12 градусов, из-за наименьшего объема воздух, занимаемый при нагреве и охлаждении конструкции. Для достижения сокращение времени проектирования, изготовления и монтажа готовых строительная система концентрируется на использовании заранее спроектированных соединений и заранее определенные запасы материалов для конструкции для проектирования и изготовления

КОНСТРУКТИВНЫЕ СИСТЕМЫ ПЭБ

В строительном проектировании предварительно спроектированное здание (PEB) проектируется поставщиком PEB или производителем PEB для изготовления с использованием наиболее подходящего инвентаря сырья, доступного из всех источников, и методов производства, которые могут эффективно удовлетворить широкий спектр структурных и эстетические требования к дизайну.В некоторых географических отраслях промышленности эти здания также называются предварительно спроектированными металлическими зданиями (PEMB) или, что становится все более распространенным из-за меньшего количества предварительных инженерных работ, связанных с индивидуальным компьютерным проектированием, просто спроектированными металлическими зданиями (EMB).

Сборные дома - это постройки из стали, построенные на заводе-изготовителе, которые доставляются на площадку и скрепляются болтами. Что отличает их от других зданий, так это то, что подрядчик также проектирует здание - практика, называемая «проектирование и строительство».Такой стиль строительства идеально подходит для промышленных зданий и складов; это дешево, очень быстро монтируется, а также может быть демонтировано и перемещено на другое место - подробнее об этом позже. Эти конструкции иногда называют "металлическими ящиками" или "жестяными сараями" неспециалистами - по сути, они представляют собой прямоугольные коробки, заключенные в оболочку из гофрированного металлического листа.

Большая скорость достигается, потому что пока строятся фундамент и плита перекрытия, балки и колонны - конструктивная система - изготавливаются в фабрика.После завершения фундамента и пола колонны отправляются в площадка, поднятая на место кранами и скрепленная болтами.

Структурный система сборных стальных зданий придает ему скорость и гибкость. Эта система состоит из заводской стальной колонны, окрашенной на заводе, и сегменты балки, которые просто скрепляются болтами на месте. Колонны и балки изготовленные на заказ элементы двутаврового сечения, которые имеют торцевую пластину с отверстиями для болты с обоих концов. Они изготавливаются путем резки стальных пластин желаемой толщину и сварите их вместе, чтобы получились I.Резка и сварка выполняется промышленными роботами для скорости и точности; операторы будут просто загрузите чертеж балок в машины, а они сделают все остальное. Такой стиль работы производственной линии обеспечивает высокую скорость и последовательность в изготовление. Форму балок можно адаптировать к оптимальной конструкции. эффективность: они глубже там, где силы больше, и неглубокие там, где они не. Это одна из форм строительства, в которой конструкции спроектирован так, чтобы выдерживать точно предусмотренные нагрузки, и не более того.

Чтобы точно спроектировать сборное здание, инженеры учитывать расстояние между точками опоры, расстояние между отсеками, уклон крыши, напряжение под напряжением. нагрузки, собственные нагрузки, сопутствующие нагрузки, ветровая нагрузка, критерии прогиба, внутренние крановой системы и максимальных практических размеров и веса сборных элементов. Исторически сложилось так, что производители сборных зданий разрабатывали предварительно рассчитанные таблицы для различных конструктивных элементов, чтобы позволить дизайнеры выбирают наиболее эффективный размер двутавровых балок для своих проектов.Тем не мение, процедуры выбора столов становятся редкостью с развитием компьютерные нестандартные конструкции.

Хотя предварительно спроектированные здания можно адаптировать к широкому спектру структурных применений, наибольшая экономия будет достигнута при использовании стандартных деталей. Эффективно спроектированное сборное здание может быть легче обычных стальных до 30%. Меньший вес означает меньшее количество стали и потенциальную экономию на конструкции каркаса.

Кодекс проектирования стальных конструкций

Процедуры и стандарты адаптированы для анализа и проектирования предварительно спроектированных зданий. Проектирование выполнено в соответствии с IS 800: 2007 «Свод правил общего строительства стальных конструкций», а также IS 875: 1987 (части 1, 2 и 3), «Стандартные правила Индии по нагрузкам на здания и сооружения». С различными комбинациями, указанными в Индийском стандарте статическая нагрузка, динамическая нагрузка и ветровая нагрузка учитывались для конструкции, а также MBMA - 2002 (Коды производителей металлических зданий) и AISC - 1989 (Руководство Американского института стальных конструкций).

Сталь Строительство по индийскому стандарту (IS 800: 2007): Бюро Индии стандарты приняли этот индийский стандарт. Этот код был рассмотрен экспертного совета отдела гражданского строительства по методам и Нормы строительства дорабатываются инженерами структурных отдел и приемная комиссия структурных подразделений. В 1950 году Индийский институт стандартов был инициирован программой экономики стали установление рациональных, эффективных и оптимальных стандартов стальной продукции и их использовать.Для общего строительства из стали основным кодом является I.S 800: 2007. Это подходящий документ для любого дизайна в конструкциях. Другие кодексы, регулирующие проектирование других стальных конструкций, таких как мосты, башни, силосы, дымоходы, и т. д., повлиял только на этот код. В стране и за рубежом происходящие события, и им было уделено внимание. Любой добавлена ​​добавка и внесены изменения в код, чтобы сделать его более полезным стандарт.

Руководство для Металлические системы строительства (2002 г.): В этом типе кодекса проводятся исследования. осуществляется компанией MBMA, которая представляет собой руководство по системам металлических зданий, которое предоставляет все детали и методики проектирования металлоконструкций.Компании и другие группы отраслей являются членами MBMA. В приложении загрузки аспекты и дизайн, это обеспечивает большую доработку и прогресс в загрузке методы. Руководство по системе малоэтажного здания MBMA заменено настоящим руководством. и представляет собой новый способ определения критериев дизайна. Когда большая часть муниципалитеты приходят к строительным нормам и правилам, в США принятым эта система. Раньше это не позволяло управлять дизайном в здании. кода, в малоэтажных зданиях MBMA предварительно рекомендованные нагрузки часто указано.Снижение нагрузки MBMA после реорганизации в система.

Заключение

PEB может лучше соответствовать требованиям гибкого разделения между большими проемами в зданиях, чем традиционные зданий и может улучшить коэффициент использования площади за счет сокращения площадь поперечного сечения колонн и использование легких стеновых панелей. В эффективная площадь внутреннего использования увеличивается примерно на 6%. Стальная конструкция подходит для массового производства на заводах, с высокой степенью индустриализации и может интегрировать передовые продукты, такие как энергосбережение, гидроизоляция, теплоизоляция, двери и окна в одно целое, в комплекте приложения, интегрировать дизайн, производство и строительство, а также улучшить уровень строительной индустрии.

Изображение и источник - FRAMECAD, knstructuralengineers, jindal prefab, irjet, Pennar, smodiinfrasteel.in hindustanalcoxlimited

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
