Чертеж каркасного дома: готовый проект своими руками

Объемы строительства каркасных домов растут из года в год, а местами даже превосходят возведение домов из бруса или бревна. Это связано с дешевизной и простотой технологии. Многие выбирают каркасную технологию домостроения, чтобы построить дом своими руками. Это вполне возможно при минимальном опыте, достаточно лишь соблюдать технологию на каждом этапе и использовать чертеж каркасного дома. Если вы уже ознакомились с этим способом строительства, то знаете, что возведение даже простой каркасной конструкции требует четкого проекта. А в случае планировки дома для постоянного или летнего пребывания необходимо иметь чертеж каркасного дома. Нельзя строить дом только по плану в вашей голове. Это приведет к сложностям в процессе работ или может нанести вред прочности и долговечности конструкции.

Почему так важно иметь чертеж дома?

Можно ли начинать строительство дома без проекта? Даже опытные застройщики не возьмутся за работы по монтажу фундамента или возведению стен на готовый фундамент без подробного проекта. В нем уже рассчитаны все нагрузки на основные узлы, предусмотрены соединения между собой несущих конструкций, перегородки, предусмотрены геометрические размеры каркаса под утепление. Без этих параметров невозможно начинать работы. Наверняка вы уже знакомы с каркасной технологией и знаете, что до возведения стен необходимо смонтировать нижнюю обвязку и напольные лаги. Как это сделать, если вам неизвестно расположение перегородок или несущих элементов? Еще сложнее дело обстоит со строительством двухэтажных домов или строений с мансардой. Расчет каркаса в процессе строительства может привести к дефициту необходимых материалов, неточности конструкции, возможно, даже потребуется переделка части каркасной конструкции.

Дом из бруса

24.76%

Дом из кирпича

18.64%

Бревенчатый дом

14.61%

Дом из газобетонных блоков

15.96%

Дом по канадской технологии

11.6%

Дом из оцилиндрованного бревна

3.81%

Монолитный дом

4.09%

Дом из пеноблоков

3. 26%

Дом из сип-панелей

3.26%

Проголосовало: 3251

Самый простой чертеж для строительства

Даже такое простое сооружение, как пристройка к дому или веранда, сложно сделать без чертежа. Конечно, для таких конструкций не потребуется специального образования или сложного расчета. Достаточно выполнить рисунок с точными размерами основных конструкций. Рассмотрим простой чертеж каркасной веранды.

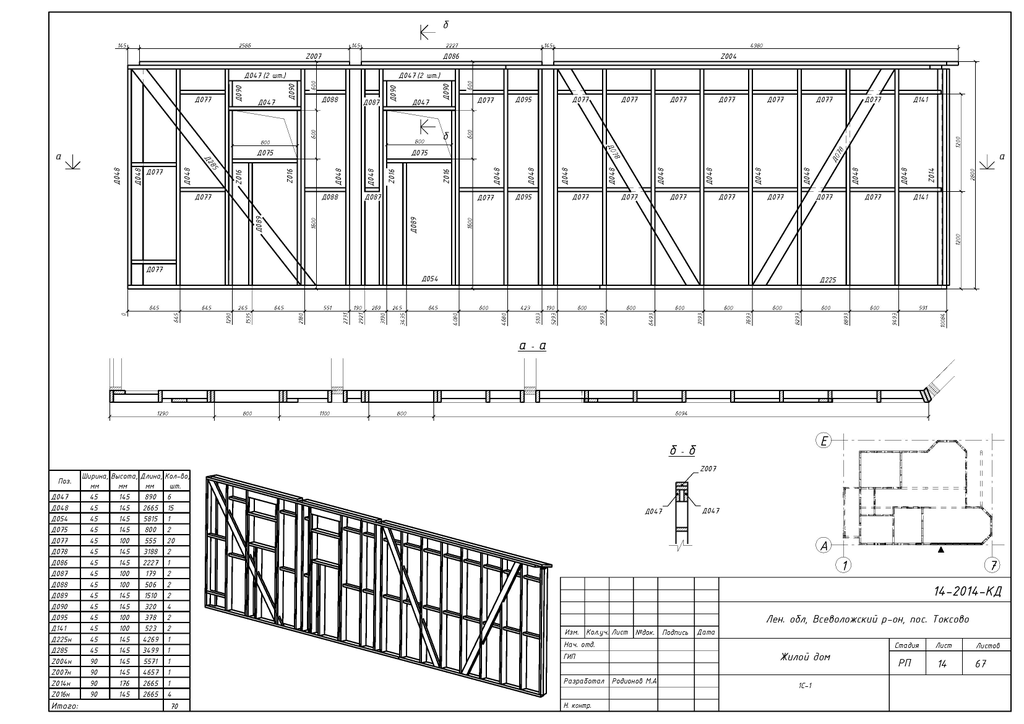

Здесь мы видим прекрасный детальный чертеж с пояснениями. Вынесено обозначение каждого элемента, указаны габаритные размеры между несущими элементами каркаса, указан шаг столбчатого фундамента. Недостаток этого чертежа – отсутствие размеров в вертикальной плоскости: высота балок, длина стропил, высота столбов фундамента на уровне грунта, высота ограждения. Такие размеры достаточно сложно уместить в так называемой 3D модели.

А как вам такой чертеж? Представьте, что для каждой стены и пола сделан чертеж с указанием всех размеров. Насколько это упрощает задачу! А если чертеж снабжен спецификацией, где указаны размеры всех необходимых брусьев? Вы можете подготовить все необходимые элементы, провести их обработку антисептиками и приступать к монтажу с готовыми деталями.

А это всего лишь небольшая веранда. Представьте, сколько элементов имеет каркасный дом, и как сложно их учесть, не говоря уже о коммуникациях.

Элементы чертежа каркасного дома

Из чего состоит подробный чертеж каркасного дома? Из множества различных рисунков, каждый из которых имеет свое назначение.

Рассмотрим все основные элементы чертежа каркасного дома на примере двухэтажного жилого дома размером 7.2 на 7.2 м.

Объемная модель дома

Без соответствующего образования и навыков сложно сделать выводы об окончательном виде вашего будущего дома по инженерным чертежам. Поэтому первым чертежом является объемный рисунок будущего дома. Это позволяет заказчику выбрать из множества типовых проектов наиболее подходящий по внешнему виду. Даже дома «встречают по одежке».

В случае заказа проекта у специалиста вам могут предложить проект одного и того же дома с различными вариантами обшивки и кровли.

Планировка дома

После выбора внешнего вида дома необходимо определиться с планировкой.

Это один из самых важных элементов проектирования, обеспечивающий комфортное проживание.

Здесь мы видим подробный план расположения всех основных стен и перегородок, размечены дверные проемы. В комплекте с прочими чертежами и спецификациями строительство дома превращается в работу с конструктором, который вы изготавливаете самостоятельно. В случае покупки домокомплекта у производителя на чертежах также указывается маркировка каждой балки.

План фундамента

Возведения дома всегда начинается с монтажа фундамента. Но как правильно его сделать без четкого чертежа? Важно понимать, что сваи или столбы должны располагаться под несущими вертикальными балками.

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Конечно, прекрасным планом для фундамента может служить планировка дома, но иногда чертежи дополняются разрезом с подробным планом расположения арматуры.

Чертежи всех стен и перегородок

Развертка стен и перегородок комплектуется по этажам. Здесь мы видим расположение всех промежуточных балок и оконных и дверных проемов. Для каркасного дома особенно важно знать расположение окон, ведь это не сруб, в котором можно пропилить проемы после окончательного монтажа дома под крышу. Места оконных проемов в каркасной конструкции усиливаются брусом большего сечения.

Часто строительные фирмы в комплект чертежей закладывают общий вид каркаса. Ведь для обычного обывателя трудно разобраться с чертежами без общей картины каркаса. Выглядит это примерно так:

План стропильной системы

Предложенный на рассмотрение нами проект имеет только чертеж стропильных балок. Для удобства монтажа также изготавливается чертеж с размерами всех элементов стропильной системы.

Возьмем правильные чертеж стропильной системы от другого проекта, чтобы оценить все его преимущества.

В таком чертеже мы видим размеры и расположения всех стропил, затяжек и подпорок. Даже при отсутствии опыта вы сможете смонтировать по нему кровлю самостоятельно.

Чертеж пола, чернового пола, межэтажных перекрытий

Эти чертежи не сильно отличаются от чертежей стен: разметка балок, диагонали.

  • С комплектом чертежей для пола и стен также поставляется разрез стен или пола: схема утепления, применяемые пленки, наружная и внутренняя обшивка, обрешетки и контробрешетки.
  • Сюда же могут прилагаться инструкции и чертежи по креплению отдельных элементов между собой.

В итоге мы получаем целую книгу подробных чертежей на 40-50 страниц. Без опыта и соответствующего образования в них сложно разобраться, не говоря уже об их изготовлении. Именно поэтому строительство жилого дома по сложным проектам лучше доверить профессионалам.

Как получить чертеж каркасного дома бесплатно?

Мы уже выяснили, что проект даже небольшого каркасного дома – это большой объем специальных документов. Мы выяснили, что без подробного проекта сложно представить возведение надежной конструкции для постоянного проживания. Но как получить чертежи дома, если для этого не предусмотрены денежные траты? Иногда чертеж особого проекта может обойтись не меньше стоимости фундамента под этот дом. Как выйти из этой ситуации? Можно отказаться от выполнения всех прихотей в пользу стандартного проекта, которые в большом количестве можно найти в интернете. Рассмотрим лишь некоторые из них.

  • Небольшой каркасный дом 6х4, скорее, предназначенный для непродолжительного летнего отдыха. Такой каркас не потребует большого количества чертежей. Можете вполне обойтись планом дома и расположением балок.
  • Еще один уютный дачный дома 6х4 м. На такой небольшой площади сложно дать волю воображению. Поэтому такие чертежи будут практически идентичными.
  • Каркасная технология пришла к нам из Скандинавии. Традиционными финскими домами по каркасной технологии считаются дома с односкатной кровлей.

Строительство одноэтажного жилого дома связано с расширением площади застройки. Вам предлагается каркасный дом 9на 9. На такой площади можно очень гармонично разместить все необходимые для комфорта комнаты для семьи из 3-4 человек. Нашлось даже место под просторную светлую террасу.

  • Отдельная история – дома с плоской крышей. Для средней полосы России такие проекты связаны с постоянной борьбой со снегом и льдом. Но такой проект никто не посмеет назвать стандартным. Каркасные дома с плоской крышей всегда будут привлекать взгляды любознательных соседей.

Несмотря на значительные размеры, большую часть площади занимает каркасный навес. Дом больше напоминает просторную квартиру-студию, ведь более 50% жилой площади занимает кухня-гостиная. В проектах каркасных домов с плоской крышей часто используются просторные открытые террасы или балконы.

  • Вот еще один пример такого проекта, состоящий уже из двух этажей.

Весьма привлекательный проект. Второй этаж позволил увеличить площади индивидуальных комнат. Но мы по-прежнему видим просторную кухню-гостиную на первом этаже. Возможно, это навеяно распространением квартир-студий. Или, наоборот, такие квартиры стали модными после внедрения вот таких финских проектов.

  • Отдельную нишу каркасного домостроения занимают сложные односкатные кровли. Такую форму крыши еще называют классической скандинавской крышей. Рассмотрим проект такого дома 6 на 9 метров

Фактически кровля имеет два ската, но каждый из них сделан на самостоятельной стропильной системе. Это позволяет избежать проблемы борьбы со снегом и в то же время придает дому неповторимый вид. Такие формы кровель являются наиболее сложными для расчета.

Если в доме размером 6х4 сложно представить себе комфортное существование, то каркасные дома размером 6 на 6 вполне могут использоваться для постоянного проживания.

И если на площади в 36 кв.метров сложно разместить все удобства,

то на площади 72 кв. м двухэтажного дома можно разместить личные комнаты для каждого члена семьи.

Чертеж каркасного дома по канадской технологии

Каждый из представленных выше проектов подразумевает возведение каркаса из бруса или сборку дома из стеновых панелей заводского производства на основе таких же каркасов. Для утепления таких домов используются утеплители на основе минеральной ваты.

Но это не единственная технология возведения каркасных домов. Существует еще одна технология, которая пришла к нам из Северной Америки. В основе таких строений лежит использование специальных прессованных стеновых панелей. Утеплителем служат материалы на основе пенополистирола или пенополиуретана. Такие панели обладают хорошей жесткостью и несущей способностью и не требуют дополнительного каркаса из бруса. Брус требуется только для верхней и нижней обвязок, половых и потолочных балок, стропильной системы.

Разберем чертежи каркасного дома на основе канадской технологии на примере двухэтажного проекта 6х8 метров.

Как и в прочих проектах, на первой странице мы увидим объемную модель дома с фасадом и окнами.

Далее в чертежах представлены оба фасада и стены с указанием всех размеров.

По этим чертежам вы уже будете иметь представление о внешнем виде вашего будущего дома. Как он выглядит внутри? Для этого необходимо ознакомиться с планировкой.

Если проект вас полностью устраивает, то можно приступать к строительству. С чего начинается строительство каркасного дома? Закладывается фундамент и половые лаги.

Здесь мы уже видим кардинальные отличия от финской технологии. На перекрытии пола первого этажа указаны не только половые балки, но пронумерованные панели. Это связано с технологией, ведь пол перекрывается готовыми панелями. Переходим к стенам.

Такие чертежи составляются для каждой стены и перегородки. Стеновые, половые и потолочные панели имеют нумерацию согласно этих чертежей. До монтажа стен необходимо произвести нашивку черепного бруса на пол первого этажа, а после возведения первого этажа – и на пол второго этажа. Для этого тоже прилагается чертеж.

Остается только правильно смонтировать готовые панели и закрепить их между собой. И даже для этого прилагается подробный чертеж.

Комплект подробных чертежей, а также спецификации и инструкции позволят вам собрать такой дом собственными руками. При заказе готового дома из СИП-панелей вы получите подобный проект со всеми чертежами.

Но и в случае заказа домокомплекта у производителя по финской технологии вы получите проект не хуже, а может, даже более подробный. Ведь канадский дом обычно перекрывается панелями, а для финской технологии используют сложные стропильные системы. Надеюсь, теперь вам стало ясно, насколько важно иметь подробный проект и чертежи будущего дома. Возможно, теперь вам не будут казаться грабежом расценки инженерных фирм, которые изготавливают такие подробные чертежи и инструкции. Ведь, кроме создания самого чертежа, нужно еще и производить точные расчеты.

Вы можете задать свой вопрос нашему автору:

Схемы каркасных домов своими руками (проекты, чертежи, фото)

Современное строительство уже перешагнуло ту планку развития, когда для возведения жилого строения или объекта хозяйственного назначения требовалось бы применение специальной техники и большого расходования строительных материалов. СИП панели сегодня — один из самых лучших композитных материалов, которые могут сделать создание дома посильной задачей даже для людей, не обладающих специальными знаниями и навыками, строительство каркасного дома может быть вполне проведено своими руками.

Содержание статьи

Основные задачи перед началом строительства

Канадский каркасный дом, построенный из СИП панелей, гарантирует своему обладателю множество привлекательных эксплуатационных характеристик, а именно:

  • прочность постройки находится на высоком уровне, можно возводить здания в несколько этажей;
  • сборка стен и других элементов конструкции не представляет большой сложности, правильно строить дом можно и своими руками, поскольку масса различных деталей достаточно мала;
  • срок службы здания из СИП панелей пока не установлен, но совершенно точно можно утверждать, что сегодня существуют дома, построенные более 50 лет назад;
  • уровень сохранения тепла находится на очень высоком уровне, каркасный дом из СИП панелей позволяет организовать экономные, энергоэффективные отопление и систему кондиционирования.

Строить каркасный дом из СИП панелей можно без силового каркаса, однако на практике — он сооружается, это позволяет не только увеличить прочность, но и облегчить процесс сборки конструктивов своими руками.

Перед началом строительства требуется разработать или приобрести детальный проект. Он будет включать в себя не только схемы соединения отдельных конструктивов постройки между собой, но и расположение зон прокладки инженерных коммуникаций, места вывода вентиляционных каналов, канализации и других необходимых систем. Имея на руках детализированные проекты, строить дом легко, а точность планирования финансовых трат находится на самом высоком уровне.

Какие схемы необходимы

Если вести речь о готовых проектах каркасных домов разного размера, которые можно приобрести, в том числе в интернете — в составе документации обязательно присутствуют следующие схемы:

  • несколько вариантов фундамента, которые будут оптимальны для строительства здания рассчитанной массы, схемы включают расположение опорных точек, в случае ленточного фундамента — его конкретную конфигурацию, рисунок монтажа внутренней арматуры;
  • проекты обязательно включают в себя чертежи первого опорного уровня, фактически, настила пола первого этажа, или силового каркаса, опирающегося на столбчатый или свайный винтовой фундамент. Схемы содержат не только перечень конструктивов, но и подробные инструкции, касающиеся методик соединения своими руками;
  • обязательно в документацию по проекту включаются схемы и чертежи каждой стены, на которых указываются габаритные размеры, расположение окон, дверных блоков и другие необходимые данные;
  • отдельно предоставляются чертежи для строительства балочного каркаса, если таковой предусматривается.

В перечень документов также входят чертежи кровли домов, которая может быть как угодно сложной. На основании предоставленных проектных схем составляется смета, однако стоит отметить, что большинство проектов, которые можно купить в готовом виде, уже содержат перечень конструктивов и полное описание материалов, которые рекомендуется использовать при создании той или иной части конструкции дома.

Схема фундамента

Если для столбчатого или свайного винтового фундамента предоставляется схема расположения опорных точек относительно общей геометрии будущего каркасного дома, то структура конструкции ленточного типа гораздо сложнее. Она включает в себя:

  • рекомендации по глубине залегания;
  • подробные инструкции относительно создания фундамента;
  • схему раскладки арматуры (с указанием расположения каждого элемента с точностью до миллиметра) и рекомендации по ее типу, предоставляются вид структуры сверху, а также разрезы, показывающие обвязку в профиль;
  • чертежи соединений металлических отрезков арматуры между собой, а также рекомендации, как правильно сделать перевязку.

На основании подробных данных легко определить, сколько именно понадобится металлического прута для строительства. При этом легко монтировать арматуру без специальных знаний, на чертежах также указывается рекомендуемое расположение опалубки. Используя такие подробные сведения, легко провести все работы строительства домов своими руками.

Схема фронтона

В проектах домов, которые используют единый фронтон каркасного строения, схема данной зоны оформляется отдельно. На ней обязательно указывается:

  • размерность и конфигурация конструктивов из СИП панелей, которые необходимы для возведения. Если речь идет о проекте, для реализации которого можно заказать готовый набор деталей, на схеме могут указываться конкретные номерные обозначения элементов;
  • расположение и габаритные размеры оконных проемов;
  • с точностью до миллиметра – места, где необходимо правильно устанавливать балки силового каркаса.

Схемные чертежи фронтона каркасного дома обязательно содержат указание того, где расположена затяжка стропил двускатной кровли или же другие силовые элементы, необходимые для ее сооружения. Также, чертежи четко нормируют тип бруса, который рекомендуем для сооружения каркаса, а все размеры учитывают конкретную толщину СИП конструктива стен. На основании схем можно не только соорудить фронтон своими руками, но и понять, как на нем закрепить крышу в области верхней обвязки и в точке соединения силовых стоек со стропилами.

Чертежи стен

Для каждой стены каркасного дома, которая входит в проект, прилагается отдельная схема. На ней указывается:

  • расположение конструкции на фундаменте;
  • схема строительства силового каркаса из бруса;
  • рекомендации по монтажу и соединению элементов.

Самые хорошие проекты каркасного дома включают и данные по крепежу. Например, на схеме стены четко указывается, какими саморезами крепить тот или иной конструктив из СИП панелей, какими гвоздями соединять брус между собой, с каким шагом осуществлять крепеж. Такие подробности позволяют не только оптимизировать смету и снизить расходы на строительство, но и соорудить стену своими руками без обладания специальными знаниями.

Другие чертежи

В зависимости от сложности проекта, в него могут входить схемы сооружения кровли домов, междуэтажных перекрытий. В отдельную категорию всегда относятся дома, требующие строительства силовых элементов из кирпича или бетона. Это могут быть как опорные конструкции для санузлов, так и вентиляционные каналы или дымоходы.

Описание проектов каркасных домов, которые можно построить своими руками

Все схемы и чертежи, которые можно купить в готовом виде, гарантируют получение хорошего, современного, прочного и энергоэффективного дома. В зависимости от квалификации и умений будущего владельца, можно приобрести проекты любой сложности. Это могут быть как каркасные дома прямоугольной формы, так и имеющие такие элементы конструкции, как балконы, навесные террасы.

Можно получить проекты двухэтажных домов с мансардой, в этом случае будут прилагаться схемы междуэтажного перекрытия, где обязательно указываются все тонкости, касающиеся будущей прокладки проводки, других коммуникаций, сооружения финальной отделки. Вне зависимости от того, какой вариант дома будет выбран, чертежи и схемы готового проекта позволят провести работы своими руками, оптимизировать расходы, закупая нужное количество расходных материалов.

Каркасный дом 6х8 с мансардой проектирование

Строительство дома начинается с проектирования. Существуют готовые решения, а можно заказать индивидуальный проект. К преимуществам первого варианта можно отнести доступную стоимость и надежность, так как строения проверены временем, плюс индивидуальной бумажной документации – здание будет отвечать всем требованиям заказчика (планировка, отделка).

Сначала потребуется определиться с материалом для строительства и отделки экстерьера и мансарды, какой внешний вид будет иметь каркасно щитовой дом 6х8, сколько в здании предполагается этажей.

Совет: В первую очередь создается планировка внутри здания (размещение комнат), и только после, выбирают месторасположение окон и дверей.

Планировка каркасного дома 6х8 на фото


Для придания строению оригинальности и эксклюзивности можно использовать разные формы окон и дверей, даже если дом предполагается типовой, архитектор при обращении всегда внесет правки. При выборе отделочных материалов для внутренних работ стоит обращать на прочность и легкость ухода.

Каркасный дом 6 на 8 – необходимые проекты для строительства

Если выбран вариант индивидуального строительства, то для начала работ потребуются следующие проекты:

  1. Канализации;
  2. Электроснабжения;
  3. Конструкций;
  4. Сметы;
  5. Вентиляции;
  6. Системы отопления;
  7. Архитектурный;
  8. Водоснабжения;
  9. На фундамент.

Архитектурный план

Архитектурные проекты каркасных домов 6х8 с мансардой включают в себя несколько видов документации: необходимые чертежи для разрешения на начало строительства, эскизный план и рабочие чертежи.

Эскизный план

Проект каркасного дома 6х8 мансардой КД-171


В создании эскизного плана участвуют архитектор и заказчик, здесь учитываются все детали: расположение комнат, этажность, отделка экстерьера и интерьера, а также все другие пожелания клиента. На этом этапе можно узнать, сколько в среднем потребуется средств на возведение собственного каркасного дома с мансардой.

Для получения разрешения на возведение здания специалисты приступают к составлению чертежей. Этот вид документации потребуется предоставить в органы контроля по строительству. Разрешительная бумажная документация будет свидетельствовать, что дом безопасен для эксплуатации и соответствует всем требованиям и нормам, сюда включаются следующие чертежи: фасада, композиционные, вертикального и горизонтального разреза. В зависимости от округа в разрешительную документацию могут входить разные виды чертежей, точная информация предоставляется в местных органах надзора по строительству.

Написание рабочих чертежей


В рабочих чертежах помечают месторасположение оконных и дверных проемов, а также особенности всех деталей здания. Они не только используются как пособие по строительству, но и являются основой для приобретения стройматериалов. Здесь необходимо указать все мелочи: коммуникации, виды отделки и необходимое оборудование для комфортного проживания.

Необходимые виды документации: схемы окон, дверей, расположение кладовых и кухни, план насаждений, описание здание и покомнатные схемы, конструктивные особенности мансарды, придомовых построек, оград, детали свеса крыши. Проект каркасного дома 6х8 по созданию рабочих чертежей разрабатывается на этапах по созданию с основной бумажной документации.

Проекты конструкций


Проекты каркасных домов 6 на 8 по конструкциям заключаются в следующем: выбирается способы возведения и проверяется возможность использования того или иного метода. Просчитывается жесткость конструкции всех элементов.

Здесь необходимы чертежи:


  1. Фундамента;
  2. Обмера работ;
  3. Стенового каркаса;
  4. Межэтажного и верхнего перекрытия;
  5. Виды конструкций;
  6. Балочного настила.

Для выбора фундамента потребуется разработка чертежей по вертикальному и горизонтальному разрезу. Здесь нужно учесть климатические особенности региона, состав грунта, проводится полный геологический анализ почвы. В чертежах горизонтального разреза по балочному настилу указываются количество основных опор и их месторасположение, виды ригелей, балочных упоров.


В бумажной документации по стеновому каркасу указываются все размеры, количество опор и их расположение по каждой стене, краям проемов и в конце балок. На чертеже прописываются все стены, и придается дополнительная жесткость конструкции. Отмечаются балки, взаимодействующие со стеновым каркасом.


В виде примыкания каркаса в разрезе представлены строительные чертежи. Примыкание показываются следующим образом: метод крепления строительной плиты к каркасу, технология стыковки каркаса между собой, формы башмаков и их месторасположение, сколько необходимо для возведения каркаса гвоздей, в зависимости от места.

Обмеры работ требуется, чтобы приобрести стройматериал в необходимом количестве, за счет чего этот процесс выполняется до начала процесса по возведению. На плане типа конструкций помечают важные моменты и порядок работ, а также материал для изготовления.

Технология строительства каркасного дома

Каркасный дом 6х8 с мансардой предполагает наличие двух этажей. На втором этаже располагается мансарда, первый уровень является жилым. Выбраны стандартные конструктивные особенности:

  • Для теплоизоляции помещений используется пеноплекс и минвата;
  • Толщина перекрытий и стен – 0,15 м;
  • Толщина стропил – 0,2 м.

Видео – Каркасный дом после завершения строительства

Размеры 6х6 и пристройка к нему, рассказывает Касумов Александр

Фундаментные работы


Устойчивость и долговечность будущего дома зависит от качества фундамента. Каркасно щитовой дом 6х8 с мансардой будет давать небольшую нагрузку на основание, при учете непучинистого грунта можно остановится на монолитном ленточном фундаменте с параметрами: высота цоколя и глубина заложения – 0,5 метров, ширина ленты – 0,4 метра.

Потребуется арматура d-12 мм, материал необходим для армирования бетона, процесс выполняется в 3 прутка и 2 армопояса. С помощью вязальной проволоки выполняется перевязка прутьев. Из бруса 50х50 и 1-сантиметровой фанеры делается опалубка, для здания 6х8 метров потребуется 18 м3 бетона.

Снимается верхний слой грунта и застилается геотекстилем, после укладывают керамзит. Заливается бетон и ожидается полное высыхание. Необходимым пунктом является гидроизоляция цоколя, процесс проводится с использованием битумной мастики.

Строительство стен каркасного дома 6х8


Потребуется доска 150х150 для обустройства нижней обвязки и лаг пола по прокладочной доске. В качестве прокладок используется материал из вспененного полиэтилена. С использованием оцинкованных саморезов 100х5 происходит соединение и фиксация досок. Для нижней обвязки потребуется установить две доски параллельно друг другу на расстоянии 10 см. С шагом 1-1,5 м происходит соединение досок, а также и на каждом углу фундаментной ленты. Утеплителем заполняются получившиеся зазоры.

Если сравнивать каркасную конструкцию с брусом, то по прочности показатели практически одинаковы. Возведение каркаса первой стены происходить из доски 150х50, с шагом стоек 0,6 метров. Требуется установить укосины, такая технология позволит обеспечить жесткость конструкции. Проводится звукоизоляция между стеной 1-ого этажа и нижней обвязкой. Технология возведения остальных стен аналогична, после завершения приступают к строительству перегородок на 1-ом этаже и лестницы на 2-ой.

Проект каркасного дома 6х8 с мансардой предусматривает использования гибкой кровли. Устанавливается коньковый брус – это первый этап возведения каркасного фронтона. Доска 150х50 также используется в качестве межэтажного перекрытия, а полученные ячейки заполняются минеральной ватой.

Для обустройства кровли потребуется следующий материал: битумная черепица, обрешетка, брус 50х50, в качестве ветрозащиты можно использовать полиэтиленовую пленку плотностью 140 грамм/м2.

Монтаж дверей и окон, утепление строения


После обустройства кровли приступают к установке дверей и окон, первым делом монтаж стеклопакетов производят в мансарде каркасного дома, а после всех остальных. Монтаж первой двери происходит с самой дальней комнаты, такая технология позволит не испортить уже установленное полотно.

Перед тем, как приступать к утеплению минеральной ватой каркасно щитового дома 6х8 с мансардой требуется произвести обшивку, чтобы материал не вылетел на улицу.

Технология утепления:

  • Стандартные параметры листов минеральной ваты – 600х800х50;
  • Враспор между опорными брусьями укладывается минвата;
  • Часто пласты не соответствуют необходимым размерам, в этом случае используется строительный нож для корректировки.
Утепление пола происходит таким же способом, но еще потребуется уложить слой пароизоляции. После все крепится саморезами и устилается черновой пол.

Канализация, электроснабжение, вентиляция и отопление


В проекте каркасного дома 6х8 предусмотрена в качестве обогрева дровяная печь-камин. Под конструкции требуется сделать легкий фундамент. За счет конструктивных особенностей каркасного строения естественная вентиляция невозможна, не считая окон и открытой входной двери. Для создания комфортного микроклимата в помещениях необходима установка рекуператора. Такое устройство позволяет нагревать подаваемый воздух.

Для безопасной эксплуатации и проводки электричества потребуется следующие устройства и материал: для подвода – кабель 5х6, автомат 16-40 А в количестве 10 штук, распределительные щиты и коробки, двухполюсный входной автомат.

В качестве канализации для каркасного дома 6х8 можно использовать автономный септик, устройство и обустройство потребует немалых денег, но комфорт будет заметен сразу.

Внутренняя и внешняя отделка


Выбор материала для внутренней отделки помещений – дело каждого, но как показывает практика, чаще всего используется дерево. Работы начинаются с мансардного этажа.

Совет: Специалисты рекомендуют использовать для обшивки помещений вагонку категории А, так как в таком материале меньше сучков. С течением времени вагонка ссыхается, и сучки выпадают.

Внешняя отделка дома начинается с укладки ветроизоляции, материал выпускается в рулонах, крепление происходит с использованием строительного степлера. В качестве материала для обшивки можно использовать всю ту же вагонку, но предварительно требуется обработать поверхности влагозащитной грунтовкой от образования грибков и плесени. Ветровые доски и свесы кровли обшиваются пластиков.


1.13. Проекты каркасно-щитовых домов - Готовые проекты домов

Проект одноэтажного каркасного дома.


Индивидуальный жилой дом в г.Астрахань. Одноэтажный. Каркасный. Общая площадь 75 кв. метра. Основание 11,4х7,4 метра. Документ pdf. 16 листов проекта. Рабочий проект. Проект номер 060.

Размер архива с проектом pdf: 1,15 Мб.

Проект каркасно-щитового дома.


Двухэтажный каркасный дом. ПДФ-документ. 28 страниц проекта. Площадь застройки 12 метров на 8,7 метра. 78 кв. метров 1 этаж, 67,6 кв. метра второй этаж. Проект фирмы Деревянный каркас. Предназначен для индивидуального ознакомления. Фундамент свайный без расширения в основании с ленточным ростверком. Еще один проект каркасно-щитового дома есть на 12 странице. Проект номер 061.

Размер архива с файлом pdf: 7,28 Мб.

Проект каркасного дома.

Одноэтажный жилой дом с мансардой на основе деревянного каркаса. Архитектурно-строительная часть. Конструкции каркаса. Общая площадь 104 кв. метра. Площадь основания 8,9 метра на 9,8 с учетом прихожей тамбура. Основание свайное с расширением в основании. Глубина залегания 1,8 метра. Формат документа ПДФ. 25 листов. Проект предназначен исключительно для ознакомительных целей. Проект 062.

Размер архива с файлом pdf: 13,6 Мб.


Одноэтажный каркасный дом.


Одноэтажный каркасный дом для Челябинской области. Зимняя расчетная  температура наружного воздуха  минус 34 градуса по Цельсию. Нагрузка снегового покрова 180 кгс/кв. метр, предположительный скоростной напор ветра 30 кгс/кв.метр. Площадь застройки 11 метров на 13 метров. 26 листов. Формат документа ПДФ. Жилая площадь 103 кв. метра. Предназначен для ознакомительных целей. Проект номер 063.

Размер архива с файлом pdf: 6,84 Мб.


Проект маленького каркасного домика.


Одноэтажный каркасный дом в городе Тюмень. Документ ПДФ. 14 листов. Площадь застройки 6 метров на 5 метров.Жилая площадь 24 кв. метра. Проект предназначен исключительно для ознакомительных целей. Крыша не мансардная. Проектная температура -34 градуса по Цельсию. Проект номер 064.

Размер архива с файлом pdf: 4,09 Мб.

Навигация по страницам сайта:

1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19

Нужен ли проект для строительства каркасного дома?

Доброго времени суток, дорогие друзья! В этой статье разбираем важный вопрос: нужен ли все-таки проект для строительства каркасного дома или вполне можно обойтись и без него?

Сначала давайте разберемся что такое «ПРОЕКТ КАРКАСНОГО ДОМА»…



Проект каркасного дома- это документация в которую входят:

Смета на строительство

В смете описаны все необходимые материалы и оборудование для строительства каркасного дома под ключ. Имея смету на строительство каркасного дома, можно поехать на строительную базу и за 1 раз заказать все необходимое не переплачивая за ненужный материал, в случае если Вы строите без проекта и приобретаете материал с запасом. Так же экономите время и деньги, потому как не нужно ездить в строительный магазин или на базу постоянно и докупать материал по мере необходимости.

Рабочие чертежи

В данной документации описаны все схемы соединения и сопряжения узлов фундамента и силового каркаса, сложные узлы вынесены отдельным рисунком, увеличены. Имея рабочие чертежи строителям невозможно ошибиться при сборке каркасного дома, а заказчик, при желании, без труда сможет проверить работу тех людей, с которыми он работает.

Планы каркасного дома

Представляю собой схемы расстановки стен, перегородок, прокладки коммуникаций внутри дома и вывод наружу.
Безусловно каркасный дом можно строить и, как говориться, «по наитию», однако в таком случае есть ряд минусов:
Конечный визуальный результат. То о чем Вы изначально договорились со строительной бригадой, может сильно отличаться от финального результата, дом, который у Вас в голове, его тяжело перенести в голову подрядчику.

Вероятность серьезных конструктивных ошибок. Легко допустить ошибки, которые впоследствии легко вылезут при эксплуатации такого дома.

Переплата: однозначно можно сказать что при строительстве каркасного дома «по наитию» люди покупают много невостребованного материала.

Гарантии: мало кто дает гарантии на строительство каркасного дома без проекта.

Из всего вышеизложенного мы рекомендуем строить каркасные дома для круглогодичного проживания исключительно по проекту.

пошаговая инструкция и чертежи, строим правильно, видео и фото руководство

Построить каркасный дом своими руками– выполнимая задача, если присутствуют навыки, необходимые средства, огромное желание и подробная пошаговая инструкция на монтаж небольшого здания размерами 6х6м. Крупный объект вряд ли можно осилить самостоятельно, там не обойтись без подрядчиков. А дачный домик или баню вполне реально поднять с помощью одного-двух друзей или родственников.

Разработка проекта

Строительство каркасного дома с первого взгляда кажется непростой задачей. Почитав статьи в интернете или посмотрев ролики, никто не станет специалистом. Но общее представление он получит. Возможно, подберет себе проект, устраивающий по планировке и внешнему виду. Но одного рисунка и чертежа недостаточно.

Чтобы не упустить важных моментов, правильно рассчитать этапы работ, потребность в материалах, прокладку инженерных коммуникаций, составляют проект. Это можно сделать самостоятельно или заказать комплект документов в архитектурном бюро или специализированной организации.

Эскиз должен содержать план этажа с подробными размерами, виды фасадов, вертикальный разрез дома. Рабочие чертежи каркасного дома 6х6 метров для постройки своими руками включают схему фундамента, раскладку элементов каркаса, крыши, кровли, рисунки узлов. Спецификации, или расходная часть, дает представление о необходимых строительных материалах, комплектующих, крепеже. Детально рассматривается прокладка электрических кабелей, водопроводных и канализационных труб, система вентиляции.

Для небольшого объекта проектную часть выполнить несложно. Если нет уверенности в собственных силах, лучше поручить это специалистам.

Определение типа грунта

Каждый дом стоит на фундаменте, который опирается на грунт. На большой части территории нашей страны – глинистые почвы, обладающие пучинистостью – свойством увеличиваться в объеме при зимнем замерзании.

Пучинистость характерна для глинистых, суглинистых и супесчаных грунтов, а также гравелистых песков и крупнообломочных пород с содержанием глины от 10 %.

В большой степени морозное пучение зависит от влажности почвы. При высоком УГВ вода по мельчайшим капиллярам поднимается к поверхности земли, где зимой превращается в лед.

Поверхностные талые и дождевые воды также насыщают грунта влагой. Они способны при замерзании выдавить из земли фундамент или его часть. В конструкциях появляются трещины и деформации, что приводит к преждевременному разрушению строения.

Каркасный дом намного легче кирпичного или бетонного. Он не требует возведения мощных фундаментов, опирающихся на глубокие плотные слои земли ниже уровня промерзания. Но противостоять силам пучения, создавая встречное давление большой массой, он не может.

Чтобы построить каркасный легкий дом 6 на 6 своими руками и избежать его преждевременного разрушения, на этапе проектирования, возведения и эксплуатации применяют методы борьбы с пучением:

Конструкция фундамента должна обеспечивать подвижку строения вместе с сезонными колебаниями грунта или не реагировать на них. В первом случае это плита, во втором – винтовые сваи;

Не допускать переувлажнения подстилающих слоев почвы. Это достигается дренажом, устроенным под подошвой фундамента, отмосткой вокруг строения, отведением дождевых вод и стоков с помощью ливневки;

Утепление отмостки, цоколя и фундамента поможет избежать замерзания воды в прилегающих слоях земли;

В комплекс мер входит горизонтальная и вертикальная гидроизоляция основания дома. Хотя она напрямую не оказывает влияние на пучение грунта, защищенные от попадания влаги конструкции лучше противостоят любым внешним воздействиям.

Расположение дома на участке

Строительство небольшого каркасного дома 6х6 своими руками начинают с выбора места. Располагают его на участке, не только сообразуясь с личными пожеланиями.

Требования СНиП 30-102-99 и районной или городской архитектуры регламентируют размещение объектов на участке. Каркасный дом относится к III-IVкатегории огнестойкости, поэтому от соседнего существующего строения отступают не менее 15 м. Септики, туалеты, хозблоки с домашними животными должны быть удалены на 7-12 м. Жилое здание удаляют от «красной линии» не менее, чем на 5 м, от забора – 3 м.

Второе важное условие – дом желательно поставить в самой высокой точке участка. Тогда талая вода и осадки будет свободно стекать по склону, не проникая под фундамент.

Третье обстоятельство, на которое обращают внимание, расположение постройки относительно сторон света. Дом желательно строить на севере или северо-западе земельного участка. Тогда солнце освещает территорию большую часть дня, а остекленные проемы смотрят на юг или восток.

Кроме этого, будущая постройка должна гармонично вписываться в общую планировку участка, иметь удобный доступ соответственно своему назначению.

Заготовка материалов

Когда мы строим на участке каркасный дом 6х6 своими руками, покупку и доставку материалов мы осуществляем самостоятельно или с привлечением наемной техники. Чтобы привезти нужное количество без излишков или не тратить деньги на дополнительные рейсы, рассчитывают потребность в стройматериалах согласно чертежу.

Для возведения железобетонного плитного или ленточного фундамента понадобятся щебень, песок, цемент, арматура, геотекстиль, гидроизоляция, утеплитель пенополистирол. Для устройства дренажа — перфорированные трубы, коллекторные колодцы.

Каркас собирают из сухой строганой доски 50х150 или 50х200 мм. Крепление осуществляют клеем и метизами – болтами с шайбами и гайками, шпильками, саморезами, скобами, гвоздями. Деревянные элементы обрабатывают антисептиками и антипиренами.

Внутреннее утепление проводят плитами базальтовой ваты, наружное – пенополистиролом. Для стен понадобятся паро- и гидроизоляция, герметизирующие прокладки и смеси.

Стропильную систему изготавливают из той же доски, что и каркас. Материал для кровли – из проекта или по желанию. Не забывают про дюймовку для обрешетки и ветрозащиты. Вдоль конька устанавливают коньковый профиль.

Потребуются материалы для наружной и внутренней обшивки – ГКЛ, ГВЛ, сайдинг, вагонка, заполнения оконных и дверных проемов, лестница или ступени.

Для электропроводки закупают силовой кабель, автоматику, фурнитуру. Водопровод и канализацию невозможно проложить без полимерных труб и запорных кранов. Вентиляция в каркасном доме – важное условие сохранения благоприятного микроклимата в помещении. К ее устройству относятся внимательно. Понадобятся системы естественного или принудительного побуждения.

Вот, пожалуй, неполный список того, что придется приобрести в ближайшее время.

Земляные работы, фундамент

На непучинистых или слабопучинистых грунтах при низком (более 2 м) УГВ закладывают ленточный мелкозаглубленный или столбчатый фундамент. Это наиболее экономичный вариант под каркасные дома своими руками, который послужит достаточно надежным основанием для постройки 6х6м.

Если почва глинистая, болотистая или неоднородная, близки грунтовые воды, дом расположен в низине, выбор останавливают на плитном или свайном фундаменте.

Предварительно снимают верхний плодородный слой. Это делают обязательно, строительные нормы не рекомендуют опирать сооружения на богатое органикой основание. Из-за разложения растительных остатков велика вероятность проседания конструкций.

Габариты сооружения размечают на местности с помощью колышков и шнура габариты. Диагональ дома 6х6 м равна 8,485 м.

Общая операция для железобетонных монолитных, сборных или столбчатых фундаментов – рытье котлована и устройство щебеночной или песчаной подушки. Под отдельностоящие выкапывают ямы, под ленту – траншею. Заглубляются на 40-50 см, укладывают геотекстиль. Он убережет дренирующий слой от размывания и заиливания.

Сверху укладывают подушку толщиной 15-20 см из непучинистых материалов – щебня, гравия, крупнозернистого песка. Уплотняют ручной трамбовкой или поливают водой. Ширина полосы — 30-40 см. Под плиту – на 20 см больше внешних размеров здания, под столбы – 40х40 см.

В траншею устанавливают опалубку, монтируют арматурные каркасы. В углы укладывают изогнутые прутья длиной не менее 4 м. Их закрепляют вязальной проволокой к основным стержням. Заливают бетон М200-300.

Плитный фундамент армируют сеткой с ячейкой 15-20 см.

Столбики выкладывают из глиняного кирпича или бетонных блоков. Можно возвести отдельностоящие опоры из асбоцементных или полимерных труб, которые будут играть роль опалубки при бетонировании.

Верх конструкций и боковые поверхности покрывают гидроизоляцией – мастикой, рулонными материалами.

На переувлажненных грунтах или торфяниках целесообразно устроить фундамент из винтовых свай. Они не поддаются деформации из-за морозного пучения, обладают высокой несущей способностью. Схема расстановки — в углах, пересечениях стен, шаг не более 3 м. По верху опоры связывают металлическим или деревянным ростверком, равномерно распределяющим нагрузку от строения на заглубленные анкеры.

Сборка каркаса

Каркасное домостроение опирается на нормы СНиП 31-105-2002, составленного на базе зарубежных регламентов.

На верх фундамента укладывают обвязочный брус, закрепляют строго по уровню. Каркас собирают традиционно, устанавливая поочередно стойки в вертикальное положение, или способом «канадская платформа». В этом случае сборку проводят на готовом черновом полу горизонтально с последующим монтажом секторов в проектную позицию.

Стойки из строганой доски размерами 150х50 или 200х50 мм устанавливают с шагом 600 мм, крепят к нижней обвязочной балке, начиная от угла. По верху каркас скрепляют прочным брусом — верхней обвязкой.

Оконные и дверные перемычки усиливают досками, уложенными на ребро. Толщина такого элемента зависит от размера проема. Если он шире 800 мм, ригель должен быть не тоньше 150 мм.

Каркас укрепляют укосинами из доски, врезая их в верхний и нижний пояс, или перфорированной стальной полосой. Если для обшивки применяют жесткие листы – многослойную фанеру, ОСП – дополнительные элементы не устанавливают.

Листы наружной облицовки располагают в шахматном порядке с разбежкой швов, длинной стороной параллельно фундаменту. Такая укладка жестко связывает каркас в горизонтальном направлении.

Перекрытия, полы

Конструктивно перекрытия состоят из несущих балок, чернового и чистового пола, подвесного или подшитого потолка.

Главные балки опирают на горизонтальную обвязку. Их расчет проводят, исходя из нагрузки. Доску 50х150 или 50х 200 мм укладывают с шагом 35-80 см в зависимости от ширины перекрываемого пролета и материала обшивки. Чаще всего применяют интервал 40-60 см, что согласуется с размерами листов облицовки и утеплителя. В зданиях до 2 этажей в качестве несущих ригелей можно использовать стальные профили.

Жесткость перекрытий достигается установкой горизонтальных распорок, подшивкой потолка листами, устройством чернового пола из плитных материалов.

Крыша

Скатная крыша состоит из стропильной системы, опирающейся на каркас наружных и внутренних несущих стен. Сечение и шаг балок принимается по таблицам действующего СНиП, они зависят от вида и материала кровли, предполагаемых нагрузок, конструктивного решения.

Кровля представляет собой сложный пирог, включающий:

  • Сплошной кровельный настил, прикрепленный к несущему каркасу и защищающий дом от осадков и талой воды;
  • Стропильные балки, воспринимающие все нагрузки от кровли;
  • Утеплитель, пароизоляцию;
  • Подшивку.

Такая конструкция обеспечивает сохранение тепла в чердачном пространстве. Если оно не эксплуатируется, утепляют перекрытие первого этажа.

Паро- гидро- теплоизоляция

Строительство каркасного дома 6х6 метров своими руками предполагает надежное утепление пола, стен, перекрытий и кровли. Его выполняют из негорючих материалов, преимущественно, базальтовой ваты. Толщину слоя принимают исходя из теплотехнического расчета.

На горизонтальные поверхности – полы, перекрытия – укладывают рулонные или плитные материалы. Стены утепляют только плитами с плотностью от 40 кг/м³. Их вставляют в распор между стойками каркаса.

Со стороны отапливаемого помещения теплоизолятор защищают пароизоляцией. Все стыки тщательно проклеивают. От наружного воздействия воды и ветра в стены укладывают гидроизоляцию.

Отделочные работы

Обшивку внутренних стен выполняют жесткими листами – ГКЛ, ОСП, фанерой. Требования к наружной отделке – устойчивость к воде и морозу. С этой целью применяют различные виды сайдинга, декоративных панелей, штукатурку.

Как построить каркасный дом 6х6 своими руками, вы узнаете, посмотрев видео.

Архитектурный проект каркасного дома (рабочий проект) |

После того как готов проект планировочной организации земельного участка (схема генерального плана, схема земельного участка и т.д.) и схемы поэтажных планировок самое время переходить к архитектурному проекту каркасного дома

В этом проекте содержится вся необходимая информация для строительства «коробки» дома с чертежами, пояснительной запиской, ведомостью строительных и отделочных материалов. Особенностью архитектурного проекта является учет всех инженерных коммуникаций, которые будут проходить через стены и перекрытия вашего дома. Важно помнить, что фундамент и деревянные конструкции каркасного дома входят сюда как отдельные части проекта. Давайте посмотрим, из каких листов состоит архитектурный проект каркасного дома.

1 часть. Архитектурные решения (АР).

  • Общие данные (пояснительная записка).
  • Чертежи планов всех этажей.
  • Чертежи продольного и поперечного разреза (один разрез делается обязательно по лестнице).
  • Чертежи всех фасадов.
  • Чертеж плана кровли.
  • Чертеж всех окон и дверей (этот чертеж нужен для фирмы, монтирующей вам окна и двери).
  • Спецификация столярных изделий.
  • Чертеж вентканалов естественной вентиляции.
  • Чертеж раскладки утеплителя по полу, фасадам и крыше.
  • Экспликация полов.
  • Чертежи с конструктивными узлами, фрагментами планов и разрезов, а также второстепенными элементами, такими как крыльца, веранды, террасы, лестницы и т.д.

2 часть. Конструкции железобетонные (КЖ).

Вариант для свайного фундамента:

  • Чертеж плана свайного поля.
  • Чертеж монолитного ростверка.
  • Ведомость и спецификация арматуры, железобетона, утепления и гидроизоляции.

Вариант для монолитного фундамента:

  • Чертеж опалубочного плана монолитных стен фундамента.
  • Чертеж разверток монолитных стен фундамента.
  • Ведомость и спецификация арматуры, железобетона, утепления и гидроизоляции.

Вариант для столбчатого фундамента:

  • Чертеж схемы расположения бурозаливных столбов.
  • Чертеж монолитного ростверка.
  • Ведомость и спецификация арматуры, железобетона, утепления и гидроизоляции.

Вариант для плитного фундамента.

  • Чертеж опалубочного плана монолитной плиты.
  • Чертеж схемы армирования монолитной плиты.
  • Ведомость и спецификация арматуры, железобетона, утепления и гидроизоляции.

3 часть. Конструктивный проект.

  • Чертеж плана обвязки фундамента.
  • Чертеж плана балок пола.
  • Чертеж схемы расстановки щитов стен.
  • Чертежи схем щитов.
  • Чертеж плана балок перекрытия.
  • Чертежи фронтонов.
  • Чертеж плана стропил.
  • Чертеж схемы расстановки щитов мансарды.
  • Чертеж лестницы.
  • Чертежи крылец.

Для того чтобы создать архитектурный проект каркасного дома вам потребуется изучить каркасную технологию и правила выполнения и оформления архитектурного проекта. Самый легкий путь — это заказать проект квалифицированному архитектору. Для начала его работы вполне достаточно предоставить:

  1. Схему планировочной организации вашего участка (эту работу также может выполнить архитектор).
  2. Разработанные вами схемы поэтажных планировок.
  3. Аналоги домов, которые вам нравятся или подходят по тем или иным параметрам.

Стоимость разработки архитектурного проекта составляет порядка 10-15$ за квадратный метр. Сроки выполнения проекта составляют от 10 до 30 дней в зависимости от сложности дома и сопутствующих работе обстоятельств.

Планы домов с А-образной рамой - Планы кабин с А-образной рамой

Планы домов с А-образным каркасом имеют круто скатную крышу и скошенные стороны, которые напоминают форму буквы «А». Крыша обычно начинается на линии фундамента или рядом с ней и встречается наверху, создавая уникальный стиль. Этот домашний дизайн стал популярным из-за его способности сбрасывать снег и ощущения уюта в салоне. Типичный стиль для современного Подробнее

Планы домов с А-образным каркасом имеют круто скатную крышу и скошенные стороны, которые напоминают форму буквы «А».«Крыша обычно начинается на линии фундамента или рядом с ним и встречается наверху, создавая уникальный, неповторимый стиль. Этот домашний дизайн стал популярным из-за его способности сбрасывать снег и ощущения уюта в салоне. Типичный стиль для современных домов для отдыха, планы с А-образной рамой более популярны в местах с видом на озеро, часто их можно увидеть у океана или спрятать в горных районах.

Характеристики этого стиля Планы кают

с А-образной рамой часто популярны благодаря уютным каминам, обеспечивающим комфорт после долгого дня катания на лыжах или прогулки на снегоступах.Типичный дом часто состоит из высоких потолков, удобных спален и большого количества места для хранения вещей. Эти дома легко построить из-за простой конструкции, и они более долговечны, чем другие дома, поскольку они могут выдерживать любую суровую погоду.

Благодаря простоте конструкции домов с А-образной рамой и, как правило, используемым большим окнам, в доме разрешено больше света и воздуха. Открытое пространство обычно состоит из больших настилов, которые могут огибать дом, что увеличивает жилую площадь на плане этажа.Это пространство можно использовать для чего угодно, от развлечений до отдыха.

Этот архитектурный стиль идеально подходит для создания особого уединения в месте отдыха вашей мечты. Несмотря на то, что структура обычно проста, это не значит, что эти дома не могут быть экстравагантными. Просмотрите наши планы кабины с А-образной рамой и начните строить свой идеальный отдых уже сегодня!

Читать меньше

Народная школа Северного Дома | Народная школа Северного Дома

Обзор курса

Если вы мечтали спроектировать и построить дом с деревянным каркасом, но наткнулись на некоторые камни преткновения, переводящие ваш замок в небе на бумагу, мы можем помочь.Присоединяйтесь к инструктору по деревянному каркасу Джеральду Дэвиду для участия в новом онлайн-курсе, который направлен на то, чтобы дать начинающим каркасам руководство по правильному проектированию деревянного каркаса, созданию чертежей и воплощению мечты на пару шагов ближе к реальности.

На двух занятиях мы рассмотрим наборы планов и сосредоточимся на достижении отраслевого стандарта «рисунок палкой», где на одной странице у вас есть масштабный рисунок каждой из четырех сторон одного уникального дерева. Это позволяет мастеру обрезать каждую древесину отдельно, возможно, в очень маленькой мастерской.Этот класс выполнит шаги, необходимые для их создания, а также чертежи, завершающие набор планов. В ходе презентации и обсуждения мы рассмотрим следующее:

  • Основы деревянного каркаса и его повторяемость (контрольные грани, как организовать каркас, основные столярные изделия, правила и терминология)
  • Самые простые базовые понятия о нагрузках (калибровка древесины - это другой класс, который преподают инженеры)
  • ваше рабочее место
  • ваш набор инструментов
  • ваш метод работы
  • ваш метод компоновки
  • различных видов рисунков

  • определение ваших «данностей» для новой структуры
  • древесина в вашем распоряжении
  • выбор столярных изделий и источники
  • геометрия и пропорции
  • "реальный мир" влияет на ваш выбор

  • из чего состоит набор планов
  • вид сверху
  • отметок
  • разделов
  • чертежей палкой

Этот класс будет проводиться в Zoom, примерно 90 минут на инструктаж и 30 минут на вопросы.В любое время участникам предлагается задавать вопросы. Слушатели курса также получат PDF-файл с материалами курса. Сессии будут записаны и предоставлены участникам для повторного просмотра.

Обратите внимание, это не курс для людей, не знакомых с деревянным каркасом. Если вы еще не прошли курс по деревянному каркасу, вы можете записаться на него, но вам следует запланировать предварительное чтение практических книг, чтобы ознакомиться с базовой терминологией.

Какие планы включают | Лучшие планы домов Америки

Следующие разделы обычно не входят в наши планы, но многие планы включают эти дополнительные разделы.Хотя наши планы дома включают всю информацию, необходимую для строительства вашего дома, некоторые из этих дополнительных элементов могут потребоваться вашим местным муниципалитетом. Перед покупкой набора планов дома мы рекомендуем вам связаться со своим строителем, местным инженером и должностными лицами по строительству, чтобы узнать строительные нормы и правила вашего города, округа и штата. Сделайте перекрестную ссылку на страницу сведений о плане, чтобы определить, что еще нужно.

Некоторые предметы, которые вам могут понадобиться в дополнение к плану дома, включают:

Архитектурный или инженерный штамп

В зависимости от требований к строительству города, округа и штата, планы домов могут потребовать проверки архитектором или инженером на предмет структурных деталей и стандартов кодекса.
Обратитесь к местному архитектору или инженеру, чтобы проверить требования для вашего местоположения.

План участка

План участка, по сути, показывает, как дом будет помещаться на участке между линиями застройки и откосами. В этом документе также показано, на основе типографики земли, на какой стороне должен быть построен гараж и где должны быть построены парковка, дренаж, канализационные линии, водопроводы, освещение, ландшафтный дизайн и пешеходные дорожки.
Обратитесь к инженеру-строителю, чтобы получить план участка.

Чертежи механики

Эти типы технических чертежей показывают информацию о системах отопления, вентиляции и кондиционирования воздуха.
Обратитесь в местную компанию HVAC, чтобы получить механические чертежи.

Чертежи сантехники

На этих рисунках показано расположение всех сантехнических материалов в доме и снаружи.
Обратитесь к местному сантехническому подрядчику.

Расчет энергии

Эти расчеты определяют, насколько энергоэффективным будет ваш новый дом.
Обратитесь к местному инженеру, чтобы продиктовать эти расчеты.

Пакеты ферм

Эта информация определяет структурную основу деревянных конструкций, из которых строится дом.
Обратитесь в местную компанию по фермам.

Список материалов

Это полный список материалов, необходимых для постройки этого дома. Список материалов предлагается некоторыми нашими дизайнерами за дополнительную плату.
Обратитесь в местную строительную компанию для создания этого списка.

Планы каркаса с указанием размеров и расположения балок не всегда включаются в наши планы дома. Если планы каркаса не включены в план дома, обратитесь в местную строительную компанию или к инженеру, чтобы получить эту информацию.

Технические чертежи проекта кабины

Если вы относитесь к тому типу людей, которые любят рассматривать архитектурные чертежи, это ваш счастливый день.

По крайней мере, я надеюсь, что после того, как вы прочтете сегодняшний пост, вы подумаете, что это был ваш удачный день.Я решил, что одна область, на которой я надеюсь сосредоточиться в течение следующего года, - это более качественное, более ценное архитектурное содержание… и для меня это означает, что я попытаюсь перейти к более техническому направлению. Хотя я не считаю себя самым технически сложным архитектором, я считаю этот аспект профессии частью своих навыков с точки зрения дизайна. Я прилагаю значительные усилия, чтобы подумать о том, как что-то будет построено в рамках процесса проектирования, вместо того, чтобы определять, как что-то должно выглядеть, а затем как бы переконструировать свой путь назад в решение.

В любом случае, сегодня это первый из этих более технически ориентированных постов, и я подумал, что буду использовать проект кабины, над которым я работал некоторое время, в качестве одного из средств демонстрации этой информации. Но чтобы начать этот процесс, нам нужно поговорить о двух вещах:

  1. о самом проекте и
  2. о роли чертежей в этом процессе

Давайте начнем с краткого описания проекта.

Это проект моей хижины… и я имею в виду «мой» во всех смыслах этого слова, за исключением того, что а) я не плачу за него, б) я не буду в нем жить и в) Райан Томасон в моем офисе работал над этим проектом столько же, сколько и я.Этот проект удаленно расположен, напротив красивого озера, и в целом считается прекрасным местом для жизни.

Одна информация, которую, возможно, стоит отметить, заключается в том, что здесь не так много конкуренции для подрядчиков, и у меня нет большого опыта работы над проектами в условиях холодной погоды - что привело меня к чтение большого количества технических официальных документов по проектированию в районах с сильной снеговой нагрузкой.

Еще вам следует знать, что это место густо засажено деревьями, о чем вы не узнаете, глядя на рисунки, которые я собираюсь выделить в сегодняшнем посте.Да, я пропустил их только по той причине, что я хочу показать проект, а не миллион стволов деревьев, где мог бы быть какой-то проект.

Изображение выше - это то, как выглядит вся эта собственность… Я сделал этот конкретный снимок, потому что был на 99% уверен, что только что видел, как мимо проходит снежный человек.

Вот он - мой проект. На изображении выше показан подход, и, поскольку площадь для сборки очень мала (, цель состояла в том, чтобы оставить каждое дерево - все 2.37 миллионов из них - нетронутые на этом сайте ) последовательность того, как будет построена кабина, также учитывается в процессе. Слева находится гараж с изолированной главной спальней, а справа - открытая терраса, покрытая жилым / кухонным пространством на возвышении. Через крытую террасу открывается главный вид на озеро - эта «дыра» на первом этаже предназначалась для того, чтобы хижина не перекрывала существование озера полностью.

Обращаясь к нам, вы можете лучше рассмотреть - и, надеюсь, лучше понять - массивность здания.Главный вход в каюту находится в углу пересечения двух прямоугольных масс.

Чтобы получить этот конкретный вид на хижину, вам буквально придется залезть на дерево - но - вы действительно можете сделать это на этом сайте. Массирование довольно ясно, но мы усилили его тем, как мы решили очертить каждый компонент. Эта кабина будет пригодна для проживания круглый год, а это означает, что необходимо уделить определенное внимание требованиям к обслуживанию и долговечности выбранных материалов.Мы решили облицевать весь уровень первого этажа незаконченным деревянным сайдингом Ipe с шпунтованной щеткой и вертикальной ориентацией толщиной 11/16 дюймов. На верхнем уровне и на крыше мы используем предварительно обработанную металлическую панель со стоячим швом шириной 12 дюймов.

Я сохраню информацию об окне для другого поста, но в этом проекте очень большие окна - почти все они работоспособны.

… и с экранами. Ошибки здесь библейские.

Одна вещь, которую я заметил во время одного из своих рабочих визитов, я заметил, что самое большое непрерывное пространство из стекла, которое вы видели в большинстве домов, было размером с раздвижную дверь внутреннего дворика.Коллекция окон, собранных вместе на этом верхнем уровне, составляет 66 дюймов в высоту и 24 фута в длину - непрерывных . Это будет отличный вид на озеро (и нисколько не помешало то, что основные жилые помещения были размещены на верхнем уровне).

Этот вид делает довольно четкое разделение квартиры с главной спальней от остальной части каюты. На уровне первого этажа вы видите гостевые спальни (и световые колодцы в подвал). Большое окно на втором этаже (слева направо) представляет собой главную гостиную, игровую комнату наверху, ванную комнату (на внутренней стене квартиры с главной спальней), а затем окно в главной спальне.

Я подумал, что было бы интересно пройти через часть здания, чтобы вы могли почувствовать, как пространство будет восприниматься внутри кабины. Это по той главной лестнице, которая соединяет все уровни вместе. По сути, это двухэтажная стальная стена, идущая от подвала до основных жилых помещений на верхнем уровне. Справа гараж и зона отдыха в главной спальне.

Но перейдем к самому интересному - строительным чертежам.

Я должен сообщить вам, что до тех пор, пока я не получу разрешения от владельца, я не буду показывать фактические полные планы этажей ... Я могу даже не спрашивать их. Одно дело использовать этот блог в качестве учебного пособия (по крайней мере, , я надеюсь, что он рассматривается как учебный инструмент - это и есть цель), , а другое - все вместе показать планы для чужого дома. Я очень серьезно отношусь к этому вопросу конфиденциальности.

Этот конструктор является неполным и в настоящее время ведется работа.Никогда раньше не сотрудничая с нашим подрядчиком, мы пытаемся понять, как они работают, что они могут построить, насколько они гордятся своей работой и где находится золотая середина между тем, чтобы рассказывать им все до единого. возможную часть информации и позволяя им быть соавторами проекта.

Этот первый рисунок представляет собой цокольный этаж, и поскольку подавляющее большинство построенных на этой территории домов относятся к типу «бревенчатых домов», точность, которой требует современный дизайн, является новинкой для этих ребят.Поскольку я считаю, что вы можете исправить множество проблем со строительством постфактум, «кривые» стены, как правило, не входят в их число, а чертежи фундамента содержат много информации. Вы можете щелкнуть все эти изображения, и в новом окне откроется очень большое изображение.

У нас не было положительного опыта с начальными фундаментными работами - первый подрядчик по бетону сопротивлялся тому, чтобы делать то, что мы хотели, и вместо этого хотел полагаться на то, что он делал всегда.Он звонил с вопросами - в его голосе были очевидны раздражение и разочарование - и просил уточнить некоторую информацию для него, в то же время жаловался на то, сколько рисунков мы отправляем. К счастью для нас, подрядчик решил, что он не подходит для этого конкретного проекта, и нашел кого-то еще, кто заинтересован в создании современного проекта.

Это пример наших фасадных листов. Обычно мы не показываем тени - хотя бы по той причине, что подрядчик не строит тени - но на этот раз мы решили сделать исключение.Массование здания настолько простое ( и работа с утяжелением пера в Revit по-прежнему оставляет желать лучшего ), мы хотели убедиться, что компоненты дома можно прочитать на двухмерном чертеже. Я не считаю их неприятными или запутанными, и поскольку мы показали подрядчику обе версии ( с тенями и без них, ) и спросили его предпочтения, тени остались в наборе.

Это пример листа профиля здания / стены. Обычно мы не смешиваем два типа рисунков вместе, но мое отвращение к пустому пространству на листе сильнее, чем мое презрение к смешиванию типов рисунков.Я не думаю, что это обычное дело - показывать секции зданий в жилых проектах, но, опять же, речь шла о поиске инструмента, который позволил бы подрядчику понять пространства, которые он строил. Несколько месяцев назад я написал статью под названием « Неполная общая картина » о том, насколько важно, чтобы подрядчик имел полное представление обо всем проекте - что они смотрят на 10 шагов вперед, в то время как субподрядчики смотрят только на 1 или 2 шага впереди. Строительные секции вносят значительный вклад в эту базу знаний.

Внутренние фасады - на самом деле довольно просто. Наше правило: если на стене что-то есть, стена прорисовывается. Обычный контекст - это согласование вертикальных размеров столярных изделий, размещение окон и вертикальное согласование розеток и настенных выключателей.

Это настоящее мясо и картошка для этой конкретной работы - детализация ограждения здания. (Для тех из вас, кто действительно наблюдателен и распознает детали окна 1, 2 и 3 - вы должны отметить, что они были изменены с момента их первой публикации, и мы добавили слой жесткой изоляционной плиты толщиной 1 дюйм).Я думаю, что по текущим подсчетам у нас есть где-то около 63 деталей только для внешней стены - и еще больше в процессе.

Это перебор? Может быть ... если вам все равно, все ли в доме совпадает и совпадает. Мне нравится думать, что мы берем на себя работу архитекторов в старинном стиле - мы подробно описываем, как должно быть построено здание, а не только то, как оно выглядит.

Вот пример - на самом деле, вот 23 примера того, о чем я говорю.Мы ( и под «мы» я имею в виду «Райан») нарисовали и измерили размеры всех металлических компонентов гидроизоляции и тормозов для этого проекта.

Откровенно скажу, что не все наши жилые проекты имеют чертежи такого уровня сложности и тщательности. Здесь задействовано несколько элементов, которые создали ситуацию, которая привела к этим чертежам:

  1. У нас есть клиенты, которые действительно заботятся о том, чтобы все было сделано правильно, и они задают вопросы, которые повышают уровень решения проблем до уровня, который делает награда архитектора.Мне очень нравятся эти люди, и я хочу, чтобы они думали обо мне (и Райане) каждый раз, когда они заходят в эту хижину.
  2. Мы работаем с подрядчиком, который в восторге от проекта, но признает, что у него нет опыта, который обычно ассоциируется со строительством современных проектов. Этот проект, вероятно, является одним из проектов с меньшим бюджетом, который они построят в 2016 году, но, тем не менее, они достаточно умны, чтобы понять, что все больше людей начинают видеть преимущества жизни в современном доме и что больше людей захочу такой дом.
  3. Проект находится в той части страны, где поток энергии через стену противоположен по сравнению с подавляющим большинством наших проектов. В результате мы не можем пройти через процесс лунатизма и позволить сработать нашим инстинктам.
  4. Я планирую использовать этот проект в качестве одного из основных инструментов для моих более технических постов в 2016 году. Я хочу начать этот процесс прямо сейчас убедиться, что в документации есть все, что нужно… и многое другое.

Я знаю, что не каждый, кто заходит на этот сайт, может читать технические чертежи, или что эти же люди будут заинтересованы в том, чтобы по-настоящему вникнуть в суть этих проектов - буквально - я все равно постараюсь упростить и доступный на сайте.На самом деле у меня нет никаких новых целей для этого блога, но я хочу, чтобы вещи были интересными для меня и для вас (, но в основном для меня ), поэтому я надеюсь, что вы так же взволнованы этим новым направлением, как и я. Если нет, то заранее примите мои соболезнования.

Cheers,

Рождественские открытки и подписи архитекторов Что вы пропустили в 2015 году?

даже лучший материал из Life of an Architect

6 Чертежи для жилищной строительной документации

Строительная документация - собирательный термин для чертежей, которые представляют собой производственную информацию.Эти чертежи жилищного строительства в дальнейшем включаются в тендерную и контрактную документацию.

Чертежи в вашем наборе Жилой строительной документации либо построены в масштабе, либо соответствуют видам фасада, разреза или плана. Все проекты соответствуют одинаковым архитектурным стандартам, что позволяет их расшифровывать и интерпретировать.

Планы архитектурных чертежей выполняют две важные функции - подачу и получение разрешения на строительство и помощь в строительстве.

Есть 6 основных чертежей, которые помогут выполнить эти задачи. Давай обсудим их.

  • Планы

    Планы - это схемы в масштабе, показывающие расположение колонн, балок и потолков внутри здания. Обычно большинство документов включает план участка, план этажа, план крыши и план потолка.

    Планы участка: Это крупномасштабные чертежи, отображающие всю территорию участка.

    Планы этажей: Представьте себе горизонтальный вид сверху здания, который показывает расположение комнат внутри.Этот вид представлен на поэтажных планах.

    Планы расположения: Это подтверждающие документы, которые дают иллюстрацию здания в контексте его окружения.

    Планы потолка: На планах потолка указывается уровень потолка, установка молдингов и крепление светильников.

    Планы - это самая первая строительная документация вашего здания, и специалисты BluEntCAD являются профессионалами в их разработке. Хотите узнать о планах, которые мы создали для наших клиентов? Напишите нам. Свяжитесь с нашими экспертами, чтобы узнать больше о строительной документации. Эл. Почта: [email protected]
    США: +1 (832) 476 8459
    Канада: +1 (647) 478 5230
    Запрос: Работа с экспертами

  • Внутренние и внешние фасады

    Фасады - это ортографические проекции внутренних и внешних фасадов здания. Фасадные чертежи - это проекции под первым углом, которые показывают здание, если смотреть с одной стороны; с остальными сплющенными.

    Внешний вид указывает высоту от пола до этажа, общую высоту здания, проемы в наружных стенах, такие как двери или окна, а также различные материалы, используемые на внешней поверхности.

    Внутренние фасады, с другой стороны, показывают детали конкретной комнаты, включая ее стены. Они указывают общую высоту комнаты, проемы в стенах, включая двери и окна, отделку, а также шкаф и шкафы.

    Подъемы важны в том смысле, что они дают вам правильное представление о том, как ваш дом будет выглядеть с любой стороны.

    Они также являются отличным инструментом продвижения и брендинга; добавляя большую ценность, убеждая ваших клиентов воспользоваться вашими услугами.

    Тем более, когда вы получаете наши планы высотных отметок. У нас есть отличные идеи и специалисты по деталям.

  • Чертежи разрезов

    Точно так же, как на плане показано ваше здание по горизонтали, чертеж разреза здания проходит по вертикали через дом, показывая различные разрезы, через которые проходят комнаты, вертикальные размеры комнат и материалы, используемые для опор фундамента. на крыше.

  • Детализация интерьера и экстерьера

    Пока что все обсуждаемые чертежи имеют крупномасштабный характер.

    Как только вы получите представление о том, какой будет конструкция в целом, фокус переместится на определенные области здания и тип материалов, которые будут использоваться для их строительства, также известные как внешние и внутренние детали. Эти наборы документов создаются из вертикального или горизонтального разреза или фасада дома.

    Не хочу хвастаться, но специалисты BluEntCAD - лидеры в области детализации интерьера и экстерьера. Мы также можем добавить красивые текстуры и отделку, чтобы вы приблизились к дому своей мечты.

  • Отделка помещений и графики

    Как только вы поймете, как расположены комнаты внутри, вы захотите сосредоточиться на том, как они выглядят.

    И расписание делает именно это.

    Расписание включает в себя всю информацию о материале или продукте в коллективном месте.

    Например, если у вас есть многоуровневое здание с разными дверями, в расписании дверей будет указано общее количество дверей, тип дверей, их расположение и материалы, из которых они созданы.

    Графики не ограничиваются только меблировкой. Они могут включать в себя сантехнику, отделку помещений, мебель и бытовую технику.

  • Планы каркаса и инженерных сетей

    Планы каркаса представляют собой структурные чертежи и составляют неотъемлемую часть Строительной документации .

    Указывают на каркас крыши и элементы перекрытия вашего дома. С помощью планов каркаса строитель может увидеть размер материала и расположение веса, действующего на элементы каркаса.

    Планы инженерных сетей показывают расположение всех механических, электрических и сантехнических устройств внутри вашего здания.

  • Помимо этих 6 основных чертежей, есть несколько других наборов чертежей, которые необходимы для размещения архитектурных чертежей.

  • Исполнительные и записанные чертежи

    Любой строительный проект обычно претерпевает изменения на этапе строительства. Строительные чертежи, как следует из названия, показывают только те конструкции, которые действительно были построены на земле.

    Заключительные изменения отмечены подрядчиком красным цветом, и они затем используются для создания записанных чертежей, которые показывают завершенный проект.

  • Сборочные чертежи

    Как следует из названия, сборочные чертежи показывают, как несколько компонентов объединяются в единый блок.Ортогональные планы, фасады, разрезы или трехмерные виды часто составляют сборочные чертежи.

  • Электрические чертежи

    Электрические или электрические схемы - это технические чертежи, которые показывают, как электрические системы будут установлены, посредством визуального представления схем или электрической системы.

  • Рабочие чертежи

    Рабочие чертежи, подготовленные подрядчиками, поставщиками, производителями или изготовителями, указывают на то, как готовые компоненты должны быть изготовлены, собраны и установлены.Обычно они готовятся после ознакомления с чертежами с замыслом проекта.

  • Итак, теперь вы знаете, из чего состоит ваш комплект документации по жилищному строительству.

    Но как обеспечить сохранность этих чертежей до, во время и после строительства? Что ж, на всех рисунках есть ссылки туда и обратно, так что ничего не потеряно. На планах этажей есть ориентировочная разметка, где делается разрез разреза.

    Это также присутствует на внешних фасадах.На чертежах разрезов здания есть четкие маркеры, которые указывают, где находится часть стены.

    На планах каркаса есть символы для каждой отдельной используемой балки, которые перенаправляют подрядчиков к спецификации балок, в которой показаны все балки в проекте.

    Мы надеемся, что эта статья ответит на ваш вопрос в понимании архитектурных чертежей.

    Максимальное значение. Достигнуто.

    Мастер-класс по планированию строительства

    Давайте подробно рассмотрим каждый тип плана.Чтобы взглянуть на строительные планы для типичного жилого проекта, ознакомьтесь с тем, что фирма Donald A. Gardner Architects предоставляет в одном из своих наборов планов дома.

    Планы фундамента - это план инженерных сооружений. Они также могут относиться к планам чернового этажа или, в некоторых случаях, планам цокольного этажа. Они показывают размеры, формы, толщину, конфигурацию и высоту фундаментных стен и опор, включая внутренние несущие стены и внешние опоры столбов.На планах фундамента также будет показано расположение арматурных стержней и соединений и приспособлений с помощью анкерных болтов или сварных пластин между конструктивными элементами фундамента. На этих планах обозначены раскопанные и неоткрытые участки фундамента.

    План фундамента прилагается к плану фундамента. В нем перечислены и описаны все опоры, на которые будет опираться конструкция. Как правило, будут подробные примечания, объясняющие, как усиливать элементы конструкции, и определять требования к прочности бетона на разрыв.В примечаниях также будет описано, как вы проверяете прочность конструкции.

    Планы каркаса - это еще один тип структурных инженерных планов. Они подробно описывают структурные элементы, составляющие каркас здания: размер и положение балок, которые появляются на планах, а также пространство балок и стропил, расположение и размер. Планы каркаса помогают строителям разложить конструкции крыши, пола и потолка.

    План обрамления крыши покажет различные элементы конструкции крыши, включая слуховые окна, шатры, впадины, водостоки и любое оборудование, установленное на крыше.Он также показывает уклон крыши. Также доступны предварительно спроектированные системы пола и крыши. Если вы их используете, производитель должен предоставить строителям техническую информацию, а строительные инспекторы, вероятно, захотят ознакомиться с планом перед выдачей разрешения.

    Поэтажные планы - это архитектурные планы, которые показывают расположение каждого уровня строения. Составитель показывает план сверху, без крыши и верхних этажей. Планы этажей иллюстрируют конфигурацию внутренних стен, дверей, окон и вставок в стенах, таких как камины и дымоходы.Они также указывают на размещение постоянного оборудования, такого как ванные комнаты, основные приборы и внутренние конструкции (лестницы или лифты).

    На каждом этаже будет план этажа с описанием предполагаемого использования комнат или других внутренних пространств. Дизайнер укажет размеры дверей и окон и укажет размеры, включая длину, ширину и внутренние квадратные метры. Домовладельцев, как правило, больше всего интересует план этажа, поскольку он, пожалуй, самый простой и изменяемый из всех строительных документов.План этажа также позволяет легко представить себе, как будет проходить пешеходный поток и как люди будут использовать пространство.

    Одним из необычных вариантов плана этажа является план потолка, представляющий собой вид на потолок снизу. Планы потолка используются только для конструкций со значительными потолочными креплениями (обычно это не жилые проекты).

    Фасады - это виды здания сбоку, которые могут показывать либо снаружи, либо внутри, без внешних стен. На фасадах показано расположение окон и дверей, внешняя отделка здания, включая каменную кладку или другие декоративные элементы, а также вид крыши сбоку.Они также могут указывать на естественный уклон земли вокруг основания здания. Внутренние фасады показывают высоту и расположение шкафов, столешниц и деталей, например плитки на стенах ванной комнаты.

    Высота указывает высоту, размер, который невозможно отобразить с высоты птичьего полета. Отметки также указывают направление, в которое обращено возвышение, поскольку направление солнечного света и ветров важно при принятии решения о том, как размещать здания, особенно дома.

    Вы должны сопоставить фасады с планами этажей. Многие предполагают, что архитектор укажет отметку для каждой внешней стены, но это не всегда так. Сравните планы этажей с отметками, чтобы убедиться, что вы ничего не пропустили.

    Поперечные сечения также представляют собой вид сбоку, но они представляют собой вертикальный разрез здания, чтобы показать все внутренние компоненты. Поперечное сечение детализирует как видимые компоненты, такие как лестницы, подъездные пути и кровлю, так и скрытые компоненты, такие как элементы каркаса, коллекторы и изоляция.Поперечное сечение может проходить через любой уровень дома, от крыши до фундаментов. Он захватывает такие вещи, как шкафы и столешницы, а также внутренние компоненты обрамления (это важно, потому что виды с высоты птичьего полета не могут их эффективно отобразить). Одним из распространенных типов поперечного сечения является поперечное сечение стены, которое показывает как внутреннюю, так и внешнюю стороны стен, а также внутренние компоненты, такие как стойки и изоляция.

    Там, где для простого жилого проекта может потребоваться всего несколько поперечных сечений, для более сложной коммерческой конструкции может потребоваться гораздо больше, поскольку существует множество вариантов компонентов, которые идут за стенами.Вы создадите перекрестные ссылки на поперечные сечения на видах в плане и отметках.

    Планы участков позволяют расположить здание в более широком контексте земли или участка. Они подробно описывают общие размеры и расположение участка с привязкой к соседним участкам и их границам, а также отмечают след здания на участке и определяют особенности ландшафта участка, дороги и тротуары. В конечном итоге, план участка резюмирует работу, которую вы будете выполнять на объекте.

    На плане участка указана существующая инфраструктура, которую необходимо защитить во время строительства, например канализационные линии и инженерные сети. Он содержит информацию об уровне и высоте строительной площадки. На этих планах показано расположение сооружений, не являющихся частью самого здания, таких как дренажные системы и дороги. Строительные инспекторы, рассматривающие вопрос о выдаче разрешения на строительство, будут проверять, вместит ли парковка жителей нового здания.

    Механические чертежи , как и планы этажей, представляют собой виды сверху. Они включают механические компоненты конструкции, такие как HVAC, газовые линии и водопровод. Размещение этих деталей на отдельном листе предотвращает переполнение обычных планов и их трудность для чтения. Не все строительные проекты будут иметь отдельные планы механики - вы обычно создаете их только для проектов со сложными механическими системами.

    Механические чертежи будут изображать как видимые, так и скрытые компоненты механических систем - например, как вентиляторы, так и воздуховоды для системы отопления, вентиляции и кондиционирования воздуха.На этих планах также могут быть показаны любые приборы, подключенные к механической системе, например, газовые плиты. При изучении планов механики с несколькими обширными системами помните, что ограничения по площади могут означать, что субподрядчики должны работать последовательно, а не одновременно.

    Экологические планы определяют, как проект будет управлять эрозией и отложением вод вблизи строительной площадки. Учитывая количество смещенной и перемещенной земли во время строительства, они спроектированы таким образом, чтобы вся эта почва в конечном итоге не загрязняла и не блокировала близлежащие водные пути.Экологические планы также включают процедуры по минимизации вывоза растений и ликвидации разливов химических веществ.

    Экологический план обычно перечисляет ряд передовых методов управления (BMP), направленных на минимизацию вредного воздействия на окружающую среду. Во многих юрисдикциях экологический план является обязательным требованием для продолжения строительства.

    Расписания включают в себя все детали, которые архитектор не хочет втискивать в план этажа. График представляет собой простую матрицу информации о компонентах здания, где каждой записи соответствует номер, который также отображается на плане этажа.Информация о расписании очень подробна: например, расписание дверей будет содержать информацию о дверях, дверных коробках и замках. График отделки - это исчерпывающая таблица отделки (краска, пол и т. Д.) В каждой комнате. Окна и осветительные приборы также появятся в расписании.

    Таблицы

    будут также включать предметы, помеченные как OFCI (предоставлено владельцем, установлено подрядчиком), GFCI (предоставлено государством, установлено подрядчиком), NIC (не в контракте) и другими (те предметы, которые предоставляются за пределами области конкретной торговли). или подрядчик).Как правило, в расписании также отображаются даты доставки для товаров, которые вы заказали.

    Чтобы узнать больше о чертежах и о том, как их читать, ознакомьтесь с этим курсом от Construction Experts Inc. Книга Blueprint Reading: Construction Drawings for Building Trade также охватывает эту тему, а Фрэнсис Д.К. «Иллюстрированное строительство здания» Чинга - полезный справочник. Еще один ресурс - «Печатные материалы для строительства» Уолтера Брауна и Дэниела Дорфмюллера.

    А-образных рам: история домов отдыха и где их найти

    Вообразите это: треугольная стена из окон и спальный лофт; раздвижные стеклянные двери на террасу; шезлонги, гриль для барбекю, стол для пикника, обеденный звонок, чтобы позвонить вам из леса, озера или пляжа.

    С плетеным ковриком на полу и вырезами в форме сердца на балюстраде балкона дом полностью готов к крупным планам журнала S без расстановки - до тех пор, пока ваш ребенок не сложит эту террасу, заперев внутри Play Family, поднимая его А-образную раму Fisher-Price за удобную ручку для переноски. Добираться домой из отпуска еще никогда не было так просто.


    Этот кукольный домик с А-образной рамой вырисовывается в воображении детей 1970-х годов. Изготовленный только с 1974 по 1976 год, этот дом, описанный в каталоге как «лыжное шале», был первым гарнитуром компании, в котором были двухъярусные кровати и стол для пикника, мебельные олицетворения неторопливого образа жизни, а также один из предметов интерьера. во-первых, полностью из пластика, легкий и не требующий особого ухода.

    От аксессуаров до портативности, игрушечная А-образная рама очень напоминает его полноразмерный дом, который продолжает служить символом эпохи, когда досуг - и второй дом - был доступен гораздо большей части американцев. Население.

    Хотя я перебирал А-образные оправы от Маунт-Худ до Файер-Айленда, Fisher-Price - единственный, который у меня когда-либо был: один раз в 1970-х годах, и снова сегодня, когда я снова купил его в качестве подарка для своего дочь. Современные кукольные домики с плоской крышей казались слишком драгоценными и дорогими, в то время как скромная А-образная рама уже выдержала испытание временем.

    А-образная рама, размером как с куклу, так и с человека, вернулась, и по тем же причинам, которые изначально сделали ее феноменом. Книги с выкройками 1960-х годов изобилуют на Ebay, а Гиббс Смит следующей весной публикует фотоальбом под названием The Modern A-Frame . Instagram, в котором все фотогеничное снова становится новым, этим летом послужил мне для нескольких отпусков в формате A-frame, как и статья журнала T Magazine о минималистичных домах для отдыха. Эти дома совпадают между фанатами популярного - и серьезного - Cabin Porn Tumblr и теми, чьи дома могут оказаться на более хитрому Fuck Your Noguchi Coffee Table Tumblr.

    В своей окончательной книге 2004 года об А-образной раме историк архитектуры Чад Рэндл пишет, что популярность этих домов совпала с эпохой «всего второго». Вторые телевизоры, вторые ванные комнаты, вторые машины и, наконец, вторые дома. С 1955 по 1965 год заработная плата среднего рабочего выросла на 50 процентов. Строительство новых автомагистралей, в том числе межштатная автомагистраль 70 в Скалистые горы и межштатная автомагистраль 80 от Сан-Франциско до Рино, а также создание новых плотин, озер и водохранилищ по всей стране открыли пустыню для отдыха на выходных.

    Власть долины Теннесси построила более 10 000 миль новой береговой линии в период с 1933 по 1968 год, в которой есть места как минимум для 12 000 домов для отпуска; Бюро землеустройства создало 200 водохранилищ в период с 1946 по 1968 год, в основном в западных штатах. «Каждой семье нужно два дома!» прочтите одно объявление: «Одно на рабочую неделю, другое на чистое удовольствие».


    А-образная рама в чистом виде представляет собой дом в форме равностороннего треугольника. Его отличительный пик образован стропилами или фермами, которые соединяются сверху и прикрепляются болтами к плитам или балкам пола внизу.Крыша покрывает стропила и доходит до земли. Поперечина A образована горизонтальными воротниковыми балками, предназначенными для стабилизации конструкции, которая обычно поддерживает спальный чердак.

    Вот и все: А-образные рамы встречаются с землей на щебнях или стенах из шлакоблоков, бетонных или деревянных колоннах, но их суть заключается в том, что они парят немного над окружающей средой, это смотровая площадка для просторов природы. Инстаграммеры, подчеркивающие углы буквы А на фоне шепчущихся сосен или голубого неба, изнутри или снаружи, награждаются множеством лайков а-ля @cabinlove.

    А-образных рам действительно существовали до 1950-х годов. Рандл находит свидетельства существования скатных крыш в Китае, где они покрывали жилища в ямах, и в традиционных фермерских домах в Сиракаве, от Японии до Полинезии, где крыши таких «больших домов», как говорили, напоминали паруса лодок. В Швейцарии, где у настоящих шале обычно были боковые стены, двускатные крыши имеют тенденцию к гораздо более широкому и пологому скату. Таким образом, ссылка на исторический прецедент в основном служит прикрытием. Модернист может установить маты и низкие подушки, в то время как традиционалист может выбрать балкон с пряниками и деревянную обшивку.Уют, ваш путь .

    Природа, изменяющая форму, также упростила путь А-образной рамы после ограничительных условий. Один из первых домов для отпуска с полной крышей был спроектирован Рудольфом Шиндлером в 1934 году в Лейк-Эрроухед, где ассоциация домовладельцев объявила, что все новые дома должны быть в «нормандском стиле».

    В дизайне Шиндлера, в традициях его бывшего работодателя Фрэнка Ллойда Райта, много треугольника. Фасад дома с деревянным каркасом был полностью стеклянным, заштрихованным тонкими деревянными столбиками.Внутри фанерные стены и стропила остались незащищенными, а каменный фундамент залез внутрь, как камень. Гостиная двойной высоты занимала весь фасад дома; в задней части был чердак с двухъярусной комнатой и спальней. Его клиентка, художник по костюмам Гизела Беннати, обставила мебелью самого Шиндлера.

    Этот план, который максимально использует открытое пространство, созданное сводными стропилами, и помещает кухню, спальни и ванные комнаты в темный конец A, оказался на удивление надежным.Хозяева пытаются пронести прямоугольные комнаты под крышу через мансардные и односкатные крыши, двутавровые и землянки, но, по правде говоря, это неудобная форма. Низкий уровень и минимальная меблировка - лучший способ воспользоваться большим количеством пола и небольшой площадью стен.

    А-образная рама Шиндлера была уникальной, но другие известные архитекторы запутались в ее форме. Эндрю Геллер, известный своими послевоенными домами для отдыха в Хэмптоне, напоминающими коробчатый воздушный змей и похожими на лук, добился своего первого успеха с А-образной рамой, которую он разработал в 1957 году для Бетти Риз, главного PR-менеджера Джорджа Нельсона.Бюджет Риза составлял всего 5000 долларов, что Геллер превышал на 40 процентов. После завершения она добилась того, чтобы ее дом попал в New York Times, и другие журналы, в статьях, в которых подчеркивалась легкость жизни в ее «Театре с ограниченным бюджетом». Ее гостиная могла быть всего 13 на 22 фута, но со встроенной банкеткой и очерченным между окнами камином выглядела роскошно. Внезапно у Геллера появилось много клиентов.

    Нет.381 Кабина с А-образной рамой, 1967. Denver Post / Getty Images

    А-образная рама, кажется, вызывает такую ​​огласку, где бы она ни появлялась, и большинство из них, возникших в период пика популярности, с 1950 по 1975 год, были построены без участия архитекторов. Книги с выкройками, строительные наборы и планы рассылки по почте, созданные производителями фанеры и гомазоте, объединились, чтобы сделать А-образную раму небольшим шагом вперед по сравнению с домашним благоустройством.

    Ассоциация фанеры из пихты Дугласа заплатила педиатру Дэвиду Хеллайеру за его личные планы А-образной рамы, предоставив ему бесплатную фанеру в обмен на документирование его процесса строительства и воспроизведение его планов.После публикации фотографий готовой каюты Хеллайера в 1957 году DPFA продала 12 000 копий рабочих чертежей.

    Кому нужен второй дом, столь же требовательный к уходу, как первый?

    Фирма Campbell & Wong из Сан-Франциско рекламировала свой Дом отдыха как «Ваш отпуск в комплекте» и построила полномасштабную версию дома для фестиваля искусств в Сан-Франциско в 1951 году. Фирма первоначально продала планы за 25 долларов, а затем создала предварительно вырезанный комплект в местной строительной компании. Чертежи дома, опубликованные в журнале Arts & Architecture в 1951 году под названием «Лагерь на небольшом холме», показывают две одноэтажные А-образные рамы, соединенные трапециевидной палубой.Чем больше гостиная-столовая, тем меньше спальни и ванная. Это все, что может понадобиться - не более того.

    Просматривая план за планом, я начал видеть в этой неловкости часть привлекательности A-образной рамки. Кому нужен второй дом, столь же ухоженный, как первый? Каждый раз, когда я думаю о том, что хочу отдохнуть, я напоминаю себе о длинном списке дел в одном доме, которым нам посчастливилось владеть. В А-образной раме есть несколько шкафов, поэтому она должна вечно оставаться кондо-эд. В А-образной раме мало уединения, поэтому семье приходится собираться у камина или бегать по улице.Жизнь в помещении и на открытом воздухе и неформальные развлечения были стилем дня в 1950-х годах, как и сейчас, и вы не можете быть иначе в А-образной раме. Досуг - часть самого их характера. А-образная рама, очевидно, разделяет ДНК с палаткой, но предлагает достаточно домашнего комфорта для тех, кто боится кемпинга, как я.

    Фотограф из Лос-Анджелеса Бонни Цанг этим летом посетила соседние с Йосемити А-рамки, которые продаются под аккаунтом Instagram @far_meadow. Восхищаясь ее изображениями, мне было любопытно узнать побольше об их происхождении.Были ли они сделаны новыми? Или кто-то снова делал А-образные рамки? Владелец Хайнц Леглер купил недвижимость десять лет назад вместе с Вероник Ливр. Пара управляет сайтом по аренде на время отпуска Boutique Homes и владеет V-хаусами в одинаковом алфавитном стиле в Елапе, Мексика.

    Красная рамка на дальнем лугу. Лаура Остин

    На высоте 7000 футов и годовой снеговой нагрузке от 10 до 16 футов скатная крыша и модульная конструкция А-образной рамы не представляли сложности.«Мы смогли предварительно построить всю конструкцию в пустыне Мохаве и отправить ее, - говорит он, - для быстрой сборки на месте. У каждого дома есть большая открытая комната впереди и чердак со спальнями сзади, как и в доме Шиндлера. Между постройкой первого и второго строений Леглер решил, что лестница занимает слишком много места, и заменил прямой переход спиральным. Книги по планированию из прошлого вдохновили его на предварительное строительство зданий, и, поскольку он сдал их в аренду, он получил много запросов о покупке его планов: история повторяется.Он построил третью А-образную раму на месте и получил одобрение строительного отдела, но не уверен, что хочет стать профессиональным промоутером А-образной рамы.

    В прошлом году канадские архитекторы Scott & Scott построили новую А-образную раму в Уистлере, другом горнолыжном районе, где А-образные рамы 1970-х годов стояли на земле. Архитекторы обновили форму, добавив бетонное основание, наклонный фронтон и тонкий металлический поручень - здесь нет имбирных пряников, - но общий вид и использование близки к Кэмпбеллу в 1950-х и Шиндлеру в 1930-х.Они тоже получают частые просьбы продать свои планы.

    «Есть ностальгическая идея пойти в хижину и поиграть в настольные игры, и все будут вместе находиться в одной комнате», - говорит Дэвид Скотт, который в молодости владел фермой и джипом Fisher-Price. «Ваша единственная задача - разжечь огонь», - добавляет Сьюзен.

    «Что остается привлекательным, так это их простота или кажущаяся простота», - говорит Рэндл, который продолжил исследование других конструкций высокого и низкого уровня, включая вращающиеся рестораны и ворсистое ковровое покрытие.«Они достигли невероятного всплеска популярности среди определенной экономической группы и после своего культурного периода стали объектом насмешек». Но молодые семьи, покупающие дома для отпуска сегодня, не помнят анекдотов. Они видят тот же свет, углы и мечтают об отпуске в стиле минимализма, в котором жили их бабушка и дедушка. А-образные рамы похожи на крошечные домики без лекции об устойчивости.

    Я поговорил с Эмбер Браво, креативным руководителем в Google Design, которая вместе со своим мужем-графическим дизайнером Джеффом Халбером два года назад купила А-образную рамку Catskills и ее содержимое, второй дом такого же размера, как их арендуемая квартира в Бруклине.Продавцы выкрасили интерьер в белый цвет и положили паркетный пол - раньше дом был раем 1970-х годов с «деревянными» панелями и линолеумом, - и с тех пор они постепенно убирают.

    «Самое интересное в А-образной раме - это то, что вы так влюбляетесь в ее форму, и, хотя вы хотели бы иметь лучшую ванную комнату, вы не хотите нарушать чистоту линии», - говорит она. «Есть одно слуховое окно с панорамным окном, из которого открывается вид на лес, поэтому единственное, что мы можем сделать, - это увеличить это слуховое окно.Мы не хотим делать ничего, что могло бы означать, что вы больше не увидите этот треугольник ».

    Кровати для двух маленьких спален на первом этаже от Muji, с местом для хранения вещей внизу, чтобы дополнить минималистичные туалеты. Хотя у дизайнеров много плакатов, на стенах их почти нет, поэтому пара купила коврик с рисунком. Только сейчас их 3-летнему сыну разрешено подниматься по крутым ступеням на чердак дома. «Это не то место, где можно украсть; вы все внутри. "

    Это другие награды, особенно для родителей, наблюдающих, как их ребенок растет в познании мира.«Он ассоциирует дом с очень простой геометрией. Если он видит треугольник, он говорит: « кабина» ».

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
