Пирог утепления каркасной стены - минватой, эковатой, пенопластом

Думаю, все понимают, что утепление каркасного дома – это обязательный и один из важнейших этапов строительства. При этом подобрать и приобрести утеплитель не составит труда - материалы различных производителей схожи по параметрам.

Самая важная задача (я подробно расскажу в этой статье про это) – правильный монтаж пирога утепления каркасных стен, как внешних, так и внутренних.

Многослойную конструкцию, создающую тепловую изоляцию помещений в каркасных домах, мы, строители, называем – «пирог утепления». Основой его служит минеральная вата, или иной материал, хорошо сохраняющий тепло внутри дома. Другие слои – несущие и защитные конструкции разного назначения. Правильный пирог утепления каркасного дома, утепленного снаружи, состоит из:

Основа стены – деревянный каркас из бруса. Габариты балок могу отличаться, но чаще применяют 150х150 мм. Это общепринятый размер для российских изготовителей, в других странах (с отличающимся в ту или иную сторону климатом) используются как более толстые, так и более тонкие конструкции.

После сборки каркаса дома, я сразу приступаю к первому этапу установки теплоизоляции стен:

1. По проемам между балками определяю места для укладки утеплителя, а также его габариты;

2. Применяю как однослойное так двухслойное утепление. В России, при постройке зимнего жилья, теплоизолирующий материал обычно устанавливаю в два слоя.

3. Толщина утеплителя зависит от климата и может составлять от 120 до 300 мм. В каждом отдельном случае нужно брать параметры принятые для региона, в котором идет строительство. При работах в центральной полосе России, оптимальным считается размер 150 мм. Речь идет только о толщине утеплителя, без учета вентиляционных зазоров, паро, гидро, ветроизоляции.

Чтобы утеплитель надежно функционировал долгое время, я, в обязательном порядке, устанавливаю качественную защиту – специальные изоляционные пленки. Они выполняют следующие функции:

Все изоляционные пленки устанавливаю внахлест, а стыки тщательно проклеиваю двухсторонним битумным или другим строительным скотчем.

Важно создать замкнутую систему паро, ветро и гидроизоляции.

Я давно уже перешел только на качественные материалы проверенных производителей, только так я могу гарантировать будущему владельцу, что его каркасный дом получится теплым и в нем будет уютно в любое время года.

Как я работаю

Звонок

Звоните или пишите на почту
Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. -
WhatsApp

Желательно иметь фото, размеры и краткое описание

Цена

Определяем стоимость и объем работ, утверждаем все

ВСТРЕЧА

Выезжаю на ваш объект для оценки

Выезд стоит 5000 р. (если выезд связан с реконструкцией), сумма является залогом и вычитается при заключении договора.

Старт

Подписываем договор и начинаю работы

Правильный пирог при устройстве внутренних стен каркасного дома

Устанавливая утеплитель при сборке внутренних стен каркасного дома, я достигаю сразу двух целей: даю возможность будущим жильцам поддерживать разный температурный режим в разных помещениях и улучшаю звукоизоляцию комнат.

Требования к внутренним стенам ниже чем к внешним, потому что на них действует меньше негативных факторов. Из-за этого конструкция межкомнатных перегородок проще, чем устройство наружных стен:

  • Несущие конструкции – брус.
  • Основной слой пирога – тепло и шумоизоляционный материал. Применяю как минеральную вату – такую же как для внешних стен, так и специальные материалы с улучшенными звукоизоляционными свойствами: изолон, изовер и другие;
  • Пароизоляция необходима, чтобы избежать намокания утеплителя, что серьезно ухудшает его свойства. Можно применять многофункциональные мембраны и иные пленки со схожими параметрами;
  • Отделка. В зависимости от проекта применяю гипсокартон, OSB-панели, фанеру и другие материалы, на которые потом наносится декоративный слой.

Особых требований к внутренним стенам не предъявляют, так как они функционируют при одинаковых с обеих сторон стены параметрах влажности и температуры.

Рассказываю, как мы закручиваем винтовые сваи

Готовый дачный дом из профилированного бруса с мансардой (по проекту №12)

Дом из профилированного бруса в д. Повадино 6х9 м

Строим каркасный дом в д. Меленки, Солнечногорского р-на (октябрь, 2019 г.)

Реконструкция дачного дома в СНТ Тебеньки, Солнечногорского р-на

Особенности монтажа пирога при утеплении каменной ватой

Базальтовая (каменная) вата - популярный утеплитель, который я использую при работе наиболее часто. Главные особенности материала: плохо впитывает воду, является хорошим теплоизолятором, легко монтируется, паропроницаем – из него без труда удаляется влага и пары воды.

Таблица. Сравнительные характеристики утеплителей

Теплопроводность, Вт/м°C Водопоглощение, % от объема в сутки Теплоемкость, Дж/кг°C
Стекловата 0,038-0,046 1,7 1050
Каменная (базальтовая) вата 0,032-0,046 1,0 1050
Пенопласт 0,037 0,1 1650

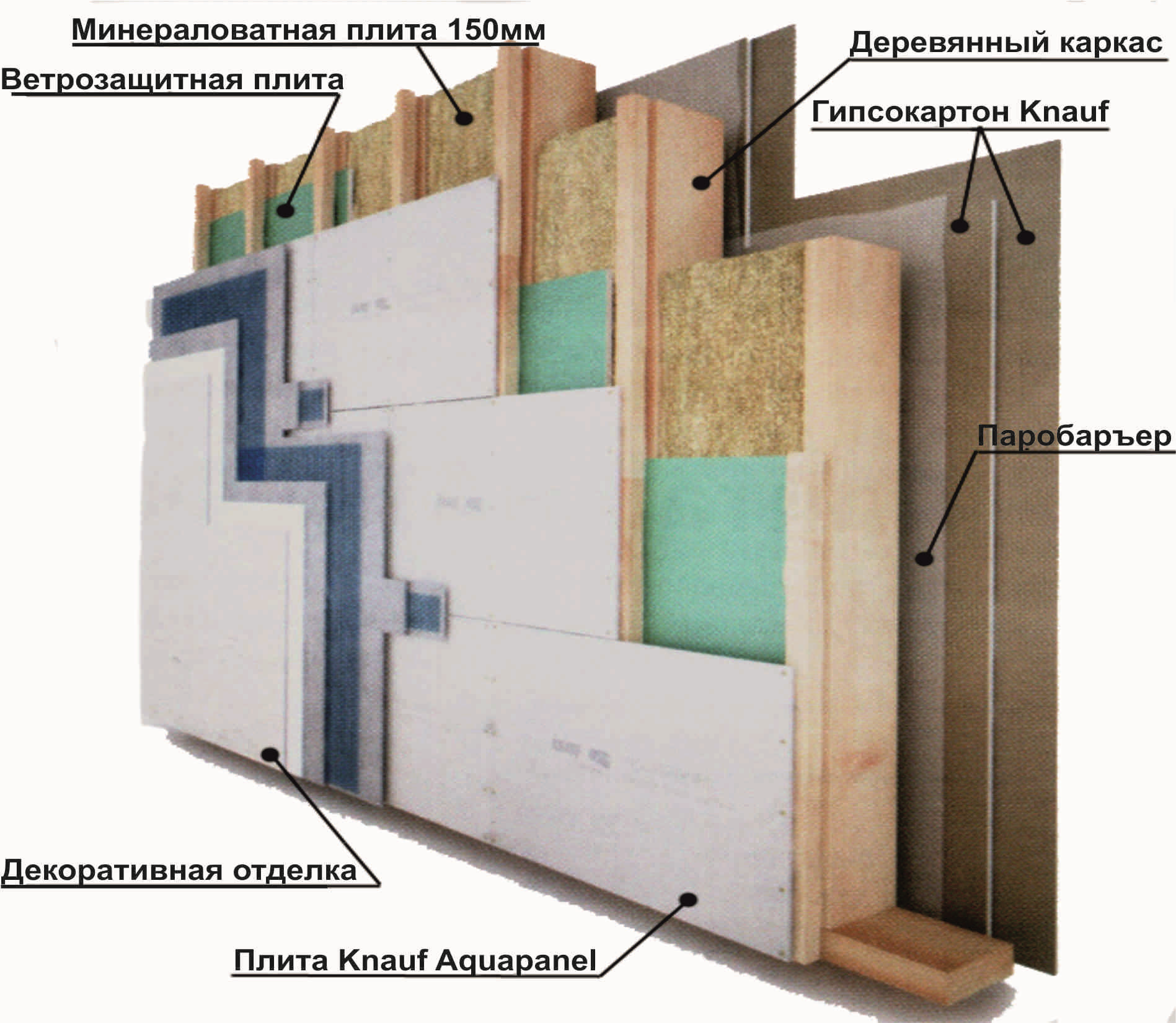

Пирог стен каркасного дома, утепленного базальтовой ватой, может состоять как из одного слоя, так и из нескольких. Особенностью является порядок установки. Я произвожу укладку таким образом, чтобы один слой обязательно перекрывал стыки плит другого. Данный подход позволяет устранить мостики холода, в результате стены лучше сохраняют тепло.

При установке каменной ваты, с помощью ножа нарезаю материал в нужный размер. Ширину блока делаю на 10 мм больше проема. Так утеплитель встает в распор и устраняются зазоры между изолирующей плитой и брусом.

Надежность удержания плит без дополнительного крепежа зависит от упругости материала. Часто при строительстве стараются делить стеновое пространство на проемы в 58-59 см. В них хорошо вставляются блоки материала стандартной ширины – 60 см. Рекомендую использовать плитную вату, а не рулонную. Она меньше подвержена слеживанию, более упруга, поэтому лучше держится в каркасе.

Сколько стоит моя работа

За 17 лет моего опыта в строительстве домов ни разу цена озвученная по телефону не совпадала с той, которая была после окончания работ, так как у заказчиков всегда появляются новые хотелки и объем работ меняется.

Проекты с детальными сметами

Особенности монтажа пирога при утеплении пенопластом

Данный метод утепления я не советую и не применяю, но, так как многие этим вопросом интересуются, посвящу этому пару строк.

Одно из главных достоинств пенопласта (или пенополистирольных плит) – почти нулевая гигроскопичность. Фактически он не впитывает воду. Также имеет хорошие теплоизоляционные параметры и обладает низкой ценой.

Однако, при изготовлении пирога стен каркасного дома из пенопласта обеспечивается не самая лучшая звукоизоляция. Материал часто используется грызунами для устройства гнезд в стенах. В случае пожара дым, выделенный сгоревшим пенопластом, содержит вредные вещества. Применение материала для утепления сопряжено со следующими трудностями:

  • Необходимо подготовить поверхность каркаса, с которой соприкоснется пенопласт. Иначе в месте повреждения будут снижены теплоизоляционные свойства;
  • Материал достаточно твердый, поэтому сложно обеспечить плотное прилегание к каркасу. При установке я оставляю зазор и заполняю его монтажной пеной, либо пенопластовой крошкой, смешанной с клеем. Но все эти действия усложняют установку и увеличивают ее длительность;
  • Чтобы материал надежно держался, его необходимо приклеивать к каркасу;

Пенопласт менее востребован, чем минеральная вата, но превосходит ее по такому важному параметру, как гигроскопичность. Поэтому вспененный полистирол все также продолжают использовать при строительстве домов. Особенно актуально его применение в условиях повышенной влажности.

Эковата

Также для утепления можно применять эковату. Этот материал изготавливается из бумажных отходов. Чтобы придать ему хорошие эксплуатационные свойства, его пропитывают специальными составами против грызунов, плесени, грибка. Также пропитка позволяет уменьшить горючесть.

Пирог стен каркасного дома утепленного эковатой практически полностью избавлен от мостиков холода. Материал равномерным слоем покрывает стену и исключает теплопотери. Монтаж эковаты может производиться как методом напыления, так и засыпкой.

Такой способ утепления тоже не особо практичный по моему мнению. В одной из следующих статей я постараюсь рассказать положительные и отрицательные стороны применения данного материала в строительстве каркасных домов.

Применение мембран и защитных плёнок в пироге

Одной из проблем каркасной стены с утеплителем является влажность. Если теплоизолирующий материал впитал воду, то его свойства резко ухудшаются и он перестает выполнять свою функцию. Это приводит к необоснованным теплопотерям, и даже может вызвать промерзание стен.

Чтобы избежать такого развития событий, я использую специальные пленки, защищающие утеплитель. Пароизоляция устанавливает со стороны жилого помещения, чтобы в стену не попадали горячие и теплые пары воды. Где они могут конденсироваться. Гидрозащита решает аналогичную задачу. Но предохраняет утеплитель от проникновения влаги со стороны улицы.

Ветрозащитные пленки необходимы, чтобы не происходило выдувания теплого воздуха из стены и он не заменялся на холодный. Данное явление сильно снижает эффективность теплоизоляции дома. Мембраны устанавливаются на внешней стороне стены, поверх утеплителя.

В стене должен быть создан вентилируемый воздушный зазор. Он предохраняет пароизоляцию и гидроизоляцию от механических повреждений. И способствует удалению влаги из стенового пространства. Правильно установленные защитные пленки снижают теплопотери и позволяют существенно экономить на отоплении.

Расчет утепления каркасной стены

Оставьте заявку. Я дам вам развернутую консультацию по любому своему проекту со стоимостью в трех вариантах.

Это все бесплатно!!!

Обустройство наружной стеновой обшивки

Монтируя внешнюю обшивку дома, всегда слежу за соблюдением основных требований:

  • Обеспечение защиты от атмосферных осадков;
  • Грамотная организация ветрозащиты;
  • Прочность, устойчивость к взлому;
  • Эстетически приятный внешний вид.

Внешняя отделка каркасной стены с утеплителем может быть сделана с помощью дерева, профнастила – металлического сайдинга, пластиковых панелей. Каждый из материалов имеет свои характерные особенности.

Профнастил

Металлический профиль с цинковым и полимерным покрытием пригоден для практически любых условий применения. Часто использую различные его виды для внешней отделки. Особенности материала в его большом сроке эксплуатации, высокой прочности и устойчивости к механическому воздействию, пожаробезопасности – он не поддерживает процесс горения.

Сложность эксплуатации и монтажа заключается лишь в нестойкости полимерного покрытия к царапинам. Важно, чтобы между покрытием и металлом не попала влага, иначе начнется процесс разрушения. Поэтому при наружных работах я всегда использую крепеж с резиновыми прокладками, чтобы в местах, где просверлено отверстие под метиз не началась коррозия.

Обшивка из дерева

Существует несколько видов обшивки из дерева. Планкен – обработанная профилированная доска для фасадной отделки. Принцип монтажа позволяет материалу без труда выдерживать изменение влажности, сезонные перепады температуры, воздействие атмосферных осадков. Бывает прямой и скошенный. Обладает эффектным внешним видом, украшающим любой дом.

Для внешней отделки часто применяют и листовые материалы: фанеру, OSB-плиты. При не высокой стоимости, они обладают особенностями, которые усложняют их использование. Монтаж листов затруднен их относительно большим весом. Также во время установки нужно следовать ряду правил: стыки не следует располагать друг над другом, длина метизов должна быть в 2-2,5 раза больше толщины листа, также требуется соблюдать частоту установки крепежа. Всё это прямо влияе

Классический «пирог» каркасной стены. Что нужно знать?

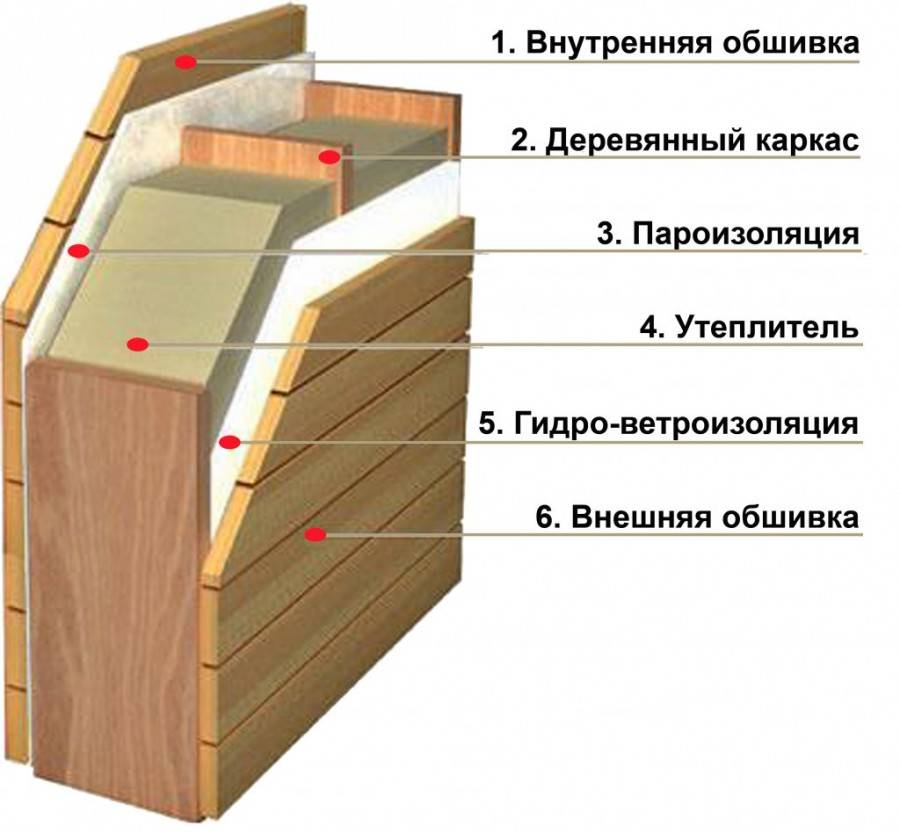

Стена каркасного дома – это многослойный «сэндвич», в состав которого входят несущие элементы, утеплитель и как минимум два вида паро- и гидроизолирующих материалов. Такая конструкция обеспечивает хорошую теплоизоляцию даже в условиях российских зим.

Из чего состоит внешняя каркасная стена

  • Несущая конструкция из бруса размером от 150x50 мм. Это тот самый каркас, на базе которого строится остальной «слоёный пирог».
  • Утеплитель. Листовая или рулонная минеральная вата, которую укладывают между брусьями. Толщина утеплителя должна соответствовать толщине бруса.
  • Плита ОСП – многослойный лист из склеенной смолой стружки толщиной от 15 мм. Выполняет две функции: дополнительной несущей конструкции и основы для отделки.
  • Слой горизонтальной обрешётки с утеплителем. Необязательный элемент, использование которого зависит от климатической зоны и типа фасада.
  • Многофункциональная мембрана (гидро- и ветроизоляция). Предотвращает намокание минеральной ваты и продувание стен.
  • Пароизоляция. Ключевой элемент слоеного пирога, защищающий внутренние элементы стены от образования конденсата.
  • Внешняя и внутренняя отделка (сайдинг, вагонка, гипсокартон).

Важный момент: пароизоляция (как правило используется толстая полиэтиленовая пленка) всегда устанавливается изнутри. Если полиэтилен монтируется внахлест, то соединения полотен проклеиваются специальным клеем. Если встык, то используется клейкая лента.

Что такое СИП-панели

Каркасное строительство развивается в 2-х направлениях: самостоятельный монтаж стен из базовых материалов или использование готовых СИП-панелей. Последние представляют собой конструкцию из 2-х ОСП-плит, между которыми находится слой пенополистирола (вспененного пластика с закрытыми порами). Плиты и утеплитель склеиваются под давлением 18 тонн, в результате чего получается готовая каркасная панель, способная выдержать серьезную нагрузку (до 2-х тонн/метр поперечной и до 10-и продольной).

У этих конструкций низкий коэффициент теплопроводности, но по параметрам воздухообмена они существенно проигрывают классическим каркасным стенам. Это значит, что дом из СИП-панелей нуждается в принудительной вентиляции.

Правильный пирог каркасной стены выглядит так: внутренняя отделка, пароизоляция, каркас со слоем минваты, ОСП-плита, горизонтальная обрешётка, ветрозащита, вертикальная обрешётка, внешняя отделка.

Однако некоторые строители используют другой подход, так называемый «вывернутый» каркас. В его основе лежит аргумент, что паропроницаемость используемых материалов должна повышаться изнутри наружу. А поскольку ОСП-плиты обладают низкой паропроницаемостью, то для предотвращения образования конденсата в слое минваты плиту нужно устанавливать изнутри, между утеплителем и паронепроницаемой пленкой.

Из чего состоят внутренние перегородки каркасного дома

Структура внутренних стен значительно проще внешних. В ее основе лежит брус таких же размеров, что и для наружной стены – это делается для того, чтобы внутренние перегородки могли нести нагрузку перекрытий и навесной мебели. Каркас с обеих сторон покрывается многофункциональной мембраной, после чего отделывается ОСП-плитами, гипсокартоном или другими материалами. Минеральная вата здесь работает уже не в качестве утеплителя, а в качестве звукоизоляции. Её коэффициент звукопоглощения достаточно высок (до 0,95), чтобы обеспечить хорошее поглощение средне- и высокочастотных шумов.

Высота потолков в бане из бруса

Собственная баня возле дома – сегодня не редкость. Но заказывая её строительство, не все владельцы участков знают, что это строение конструктивно серьёзно отличается от жилого дома. Это связано с особенностями эксплуатации, заключающимися в поддержании ...

Читать далее...

Основные ошибки при строительстве дома из бруса

Жилые дома из бруса прочны, практичны, быстро возводимы и поэтому востребованы. Однако популярность такого жилья и кажущаяся простота сборки стали причинами появления бригад и фирм, берущихся за монтаж деревянных строений. Не имея опыта или заботясь ...

Читать далее...

Что такое пирог стены в каркасном доме? Расскажем подробнее

16.08.2019

1739

Время чтения: 5 минут

Каркасные дома перестали быть диковинкой в нашей стране и пользуются большой популярностью среди россиян. На это повлияло несколько причин:

  • быстрые сроки строительства;
  • красивый внешний вид;
  • хорошая теплоизоляция;
  • длительные сроки эксплуатации.

При строительстве каркасного дома строители пользуются принятыми нормами и стандартами. Одним из стандартов является возведение многослойных стен или “пирога”.

Функции пирога стены в каркасном доме

Пирог помогает повысить степень пароизоляции и защищает дом от проникновения ветра извне. Именно многослойная конструкция стены отвечает за минимальные потери тепла и защиту дома от влаги.Для того , чтобы получить надежную конструкцию, создается основа и на стене делается обрешетка из дерева или алюминия. Именно она отводит лишнюю влагу. После завершения пирога стены,можно заняться отделочными работами и облицевать фасад здание любым материалом.

Сколько слоев содержит правильный пирог каркасного дома?

  • деревянный каркас из бруса;
  • утеплитель, который размещается между стойками;
  • плита из древесного волокна;
  • горизонтальная обрешетка выполняется из досок или алюминия;
  • второй слой утеплителя;
  • защитная мембрана из тонкой пленки, предотвращающая образование конденсата;
  • вертикальная обрешетка;
  • штукатурка;
  • второй слой пленки;
  • внутренняя облицовка.

На что стоит обратить внимание при выборе материалов?

Уровень теплосопротивления рассчитывается, исходя из средней температуры. Этот показатель учитывают от региона проживания домовладельца. Чем ниже температуры в зимний период, тем толще должна быть прослойка.

Материал утеплителя. Некоторые виды не нуждаются в использовании пароизоляционной пленки, например, пенополистирол или эковата.

Распространенные “начинки” для пирога стены

Эковата представляет собой утеплитель из целлюлозы. Это достаточно монолитный материал, который можно использовать для отделки внутренней и внешней части дома. Материал абсолютно безвреден для человека. Кроме этого эковата обладает высокой воздухопроницаемостью, поэтому в стене не возникает конденсат. Его легко монтировать, материал не имеет швов и может использоваться для утепления полов на верхних этажах.

Минеральная вата тоже один из самых популярных утеплителей. В ее состав входит измельченное стекло или базальт, смешанные с клеящей массой. Благодаря своему составу через минвату прекрасно проходит воздух и волокна не впитывают влагу. Минвата экологически чистый материал и при горении не выделяет вредных веществ. Этот вид утеплителя является прекрасной звукоизоляцией. Так минеральная вата имеет в своем составе много пор с воздухом, то потери тепла каркасного дома сводятся к минимуму.

Пенополистирол является искусственным материалом, который очень устойчив к влаге и на нем не образуется плесень или грибок. Он имеет несколько преимуществ - устойчивость к биологическим воздействиям и очень легкий вес, что облегчает вес конструкции каркасного дома.

ОСБ плита изготавливается путем прессования и представляет собой современный вариант фанеры. Его можно совместить с любым утеплителем. Эти плиты не боятся повышенной влаги и прекрасно подходят для отделки фасада дома.

В этой статье, мы привели лишь несколько вариантов формирования пирога каркасного дома. Существует множество решений, вы сможете сделать выбор самостоятельно или воспользоваться советом профессиональных строителей. Специалисты строительной компании “InterCity” всегда придут на помощь и помогут вам разобраться в любом вопросе.


Процесс утепления каркасного дома минеральной ватой своими руками

В данной статье будет описан процесс монтажа минеральной ватой, а именно базальтовой (каменной). Утепление каркасного дома минеральной ватой можно начинать как изнутри, так и снаружи. В нашем случае утепление осуществлялось непосредственно после обшивки всего дома OSB –плитой, т.е. процесс утепления происходил изнутри помещения. На рисунке указана фасадная сторона каркасной стены, с ее внутренностями, вот так выглядят “сэндвич панель”, “пирог”.

Инструменты

Необходимый инструмент при монтаже минеральной ваты

Ширина утеплительного материала и расстояние между стойками

Итак, приступаем, хочется отметить один момент, который возникает у большинства при возведении каркасного дома своими руками, а именно какой шаг нужно делать между стойками и почему. Все очень просто, шаг между стойками каркасной стены делают в 600 мм, это делается для того чтобы проще осуществлять монтаж утеплителя, так как стандартная ширина практически любого утеплителя равна, в том числе и большинства изделий минеральной ваты, 600 мм. Но стоит заранее определиться с материалом для утепления вашего будущего дома.

Например, для утепления каменной ватой, шаг между стойками желательно делать не 600 мм, а 570-580 мм, для того чтобы при монтаже у вас не оставалось зазоров и щелей между стойкой и ватой (если все таки появляются небольшие зазоры, можно их заделать монтажной пеной).

Алгоритм утепления стен каркасного дома минеральной ватой

Стоит отметить и то, что вата не должна входит с трудом в данное пространство, не деформироваться, края должны быть ровными и плотно прилегать. Монтаж осуществляется в шахматном порядке, в 2 слоя.

Сначала укладываем первый слой толщиной в 50 мм, желательно устанавливать горизонтальные перемычки, как показано на фото ниже, между стойками под размер минеральной ваты, для того чтобы при последующем возведении вверх, не происходило деформации (усадки под тяжестью ваты) первого ряда. После того как уложили первый ряд, монтируем второй, процесс аналогичен, только теперь укладываем вату толщиной в 100 мм .

После полной установки обшиваем стены пароизоляцией, в данном случае использовался изоспан В. Пароизоляционную мембрану укладываем гладкой стороной к вате, а шершавой наружу, крепим с помощью мебельного степлера или гвоздиками. Мембрана укладывается внахлест с последующим рядом пленки должен быть не менее 15 см.

Далее монтируем брусок к стойкам 30х30 или меньше, чтобы был вентиляционный зазор между пленкой и черновой обшивкой стен. Как и чем обшить стены вашего дома вы можете узнать в следующей статье.

Видео: утепление каркасных стен и полов минеральной ватой

Похожие материалы

Как делать стены в каркасном доме.

Схема пирога стены каркасного дома с минватой

Стена каркасного дома состоит из нескольких слоёв материалов. Кроме стеновой обшивки, в неё закладывают слой утеплителя, ветрозащиты, пароизоляции. Многослойность каркасной стены стала причиной специфического названия – пирог каркасной стены. Как правильно обустроить стены в каркасном доме, чтобы обеспечить их теплоёмкость, способность защищать от атмосферных осадков, ветра?

Пирог стен каркасного дома

Пирог стены каркасного дома держится на каркасных опорах. При строительстве дома сначала – сооружают каркас стен, простенков, перекрытий, кровли. После – накрывают его кровельным материалом (делают крышу). И только после – собирают простенки и внешние стены. Выбор материалов и чередование слоёв в стенах и простенках определяется различными условиями их эксплуатации.

Устройство внешних стен

Правильный пирог каркасного дома гарантирует защиту внутренних помещений от осадков и холода. Внешние стены ограничивает внутреннее жилое пространство дома и улицу. Поэтому в холодное время года одна сторона стены работает при положительных температурах — как минимум, +15, +20 °C. Другая, наружная сторона стены эксплуатируется при отрицательных температурах. В зависимости от климата и времени года, на улице может быть -5, -10, -20°C.

Правильный пирог стены каркасного дома

Кроме того, изнутри стены скапливается влага. Она образуется из дыхания находящихся внутри людей. В традиционных кирпичных домах влага выходит через стены (естественная вентиляция). При этом зимой в стене образуется точка перехода — 0°C. Для кирпичной или деревянной стены намокание в зоне ноля не снижает их теплоёмкости. А вот для синтетического утеплителя, минеральной ваты, намокание становится причиной снижения теплоизолирующих свойств. Поэтому в наружных стенах каркасного дома обязательно используется .

На заметку

Правильный пирог каркасной стены предусматривает правило: паропроницаемость материалов снижается изнутри-снаружи. Однако внутренняя стеновая обшивка по пароизоляции всегда плотнее ватного утеплителя. Поэтому к данному правилу обращаются при утеплении стены несколькими слоями разных материалов.

Если каркасный дом строят на территориях с холодным климатом, то теплоизолирующий слой выполняют двойным. Изнутри между стойками каркаса кладут основной слой минеральной ваты, а снаружи монтируют второй слой минеральной ваты, который перекрывает стыки матов.

Последовательность правильного пирога стены

  1. Между стойками каркаса укладывают теплоизолирующий материал – 1 или 2 слоя.
  2. Изнутри и снаружи, при необходимости, закрывают утеплитель мембраной (специальной плёнкой, фольгой). Мембрану крепят строительным степлером. Особенно тщательно проклеивают стыки между мембраной с внутренней стороны утеплителя.
  3. С наружной стороны поверх плёнки выполняют обрешётку – крепят рейки, которые формируют вентиляционный зазор между утеплителем и стеновой обшивкой. В качестве обрешётки можно использовать каркасные стойки – если их толщина больше, чем суммарная толщина утеплителя и мембран.
  4. Поверх реек по наружной обрешётке монтируют наружную стеновую обшивку.
  5. С внутренней стороны каркаса утеплитель закрывают внутренней стеновой обшивкой.


Устройство внутренних стен каркасного дома

Разница температур и необходимость выведения влаги ставит определённые требования к выбору материалов, их толщины и чередования в пироге утепления каркасного дома. Что касается внутренних стен – они функционируют при постоянной температуре. Поэтому их обустройство выглядит проще.

Устройство внутренних стен

Внутренние стены дома выполняют функцию перегородок. Они делят разные комнаты, разграничивают пространство влажных бытовых помещений и сухих жилых комнат, обеспечивают шумоизоляцию и уют.

Главное отличие внутренних перегородок от наружных стен – одинаковая температура с разных сторон стены. Во внутренних стенах отсутствует температурных переход и точка ноля. Поэтому в них необязательно использование влаго- и ветрозащитных мембран.


Монтаж утеплителя в стены каркасного дома

Вместо утеплителя в перегородке каркасного дома устанавливают шумоизолирующие материалы. Некоторые теплоизоляторы также имеют свойства поглощать звуки, поэтому используются при обустройстве как наружных, так и внутренних стен. Перечислим изоляторы, которые кладут внутрь перегородок в каркасном строении:

  • Акустическая минеральная вата – отличается от обычной теплоизолирующей ваты клеящей основой. Снижает шум на 5-8 дБ. Производители акустической ваты – Роквул, Изовер, Изолон.
  • Звукоизоляционный гипсокартон – материал, в гипсовую сердцевину которого вводят наполнитель, который увеличивает звукопоглощающие свойства. К примеру, барит.
  • Вспененный полиэтилен — Изолон. Это – утеплитель со способностью звукопоглощения.
  • Вспененный каучук – имеет вид пористой резины. Акустический каучук также имеет свойства поглощать вибрации.
  • Войлок — обычный и графитированный

На заметку

Для улучшения звукоизоляционных свойств во внутренних стенах не делают воздушные зазоры.

Некоторые внутренние стены могут выполнять функцию несущих перегородок. При этом пирог внутренней стены для ненагруженных и нагруженных стен отличается толщиной и одинаков по чередованию материалов. Нагрузка, которую способна выдержать каркасная стена, определяется сечением и количеством каркасных опор. Поэтому толщина внутренней несущей стены и простой перегородки может быть разной. А вот звукоизолирующие свойства у различных внутренних стен должны быть равными. Поэтому пирог внутренней стены будет схожим для всех перегородок.

Утепление стен минеральной ватой

Пирог каркасной стены собирают из разных материалов. Каждый из них выполняет свою задачу – защищает от потерь тепла, проникновения влаги. Общая работа различных материалов обеспечивает комплекс эксплуатационных свойств: стена защищает от ветра и холода, от сырости и атмосферных осадков. Из каких материалов собирают правильный каркасный пирог стены?

Пирог каркасного дома обязательно содержит утеплитель. Утепляющий слой обеспечивает способность стены сохранять тепло внутри помещения. Он ограничивает потери тепла в холодное время года и утечку прохлады летом, в жару. Утепляющий теплоизолирующий материал располагают внутри стены, при необходимости, его закрывают защитными плёнками. В зависимости от вида теплоизолирующего материала, может потребоваться его защита от воды и влаги, или от контакта с пространством жилой комнаты.


Утепление минеральной ватой

Наиболее подходящим материалом для правильного пирога каркасного дома является минеральная строительная вата. Её изготавливают из камня, стекла, или шлака, выдувая расплавленный сырьевой материал через центрифугу и получая мелкие игольчатые пластинки. Полученные частицы материала спрессовывают вместе с клеящей массой и формуют из них готовый утеплитель.

В процессе формовки и склеивания в толще утеплителя образуется большое количество воздушных пор. Воздух, являясь теплоизолятором, обеспечивает сберегающие свойства – ограничивают потери тепла и сохраняют температуру внутренних помещений. Кроме того, хаотичное расположение иголок и большое количество пор дают возможность сжимать материал, уменьшать его в размерах при монтаже и транспортировке.

На заметку

Наиболее экологичным ватным утеплителем является базальтовая (каменная) вата. Она содержит минимальное количество синтетического клея и формирует минимум синтетических испарений. Кроме того, базальтовое волокно выдерживает высокие температуры и может использоваться для утепления любых помещений.

Стекло- и шлаковата являются устаревшими материалами. Они имеют худшие теплоизоляционные свойства и менее технологичны. Они также небезопасны при работе – мелкие иголки стекла могут попасть на кожу или в дыхательные пути. Поэтому важно при работе со стекловатными утеплителями защищать себя – закрывать кожу рук рабочими перчатками, надевать на лицо очки, маску и респиратор.

Минеральная вата в рулонах и плитах

Пирог утепления каркасного дома использует различные формы ватного утеплителя. Утепляющая базальтовая вата поставляется в рулонах, матах и плитах. Перечисленные виды утеплителя отличаются плотностью и жёсткостью размеров. Наименее плотный материал – вата. Отличается высокой сжимаемостью. Этот вид утеплителя можно уменьшить в 3-4 раза при сжатии и упаковывании в транспортировочную тару (мешок, полиэтилен).


Рулон минеральной ваты

Средними по плотности являются маты. Они имеют средние показатели сжимаемости и паропроницаемости, способности впитывать воду. Часто для предупреждения слёживаемости утеплителя маты прошивают. Полученный материал называют прошивным матом. Он отличается более высокой долговечностью в эксплуатации.

Наиболее плотными и жёсткими формами изолирующей ваты являются плиты. Они вдвое плотнее рулонной ваты, отличаются повышенной жёсткостью и стабильностью размеров, не сжимаются при транспортировке. Они также меньше других видов каменного утеплителя впитывают воду.

На заметку

Для утепления вертикальных стен лучше других подходят маты из базальтовой ваты. Они отличаются от ваты в рулонах более плотной набивкой и более жёсткими размерами. Не сбиваются и не оседают при вертикальном расположении. Благодаря чему долговечно функционируют в стенах каркасного дома.

Маты, так же как и вата в рулонах, отличаются пружинящими свойствами. Их сжимаемость меньше, чем у рулонной ваты, но позволяет монтировать плиту между балками каркаса. Маты из ваты можно легко вставлять между опорами каркаса, без дополнительных крепежей и щелей.

Вату в рулонах используют для утепления полов и горизонтальных перекрытий, как более дешёвый и доступный для использования утеплитель.

Особенности утепления минватой

Правильный каркасник стремится быть полноценной заменой кирпичному или деревянному строению. А это значит – иметь дышащие стены с естественной вентиляцией. Ватный утеплитель отличается дышащими свойствами. Благодаря сообщающимся воздушным порам, он пропускает через себя воздух, легко продувается. Это накладывает свои отпечатки на выбор других материалов пирога каркасной стены.

С внутренней стороны ватный утеплитель обязательно закрывают гидрозащитой. Она предупреждает попадание влажного пара в стену. Влажный воздух сам по себе не страшен минеральной вате. Опасность представляет конденсат. В наружных стенах он образуется в месте перехода от положительных температур к отрицательным. В точке росы из пара выделяются капли влаги, которые вызывают намокание утеплителя. В результате чего снижаются изолирующие свойства ваты.

С наружной стороны утеплитель закрывают пароизоляционной мембраной. Эта плёнка также выполняют функцию ветроизолятора. В зависимости от выбора стеновой обшивки, можно обойтись без наружной плёнки. Если материал наружной поверхности стены имеет собственные влаго- и ветрозащитные свойства, например, изоплат.

Защита ватного теплоизолятора от влаги определяет эффективность теплосбережения. При намокании строительная вата перестаёт удерживать тепло. Снижаются характеристики её теплосбережения. Поэтому качественная и надёжная мембрана с двух сторон утепляющего материала гарантирует долговечность и стабильность его эксплуатации.

Мембраны и защитные плёнки

Правильный каркасный пирог с ватным утеплителем используют специальные мембранные плёнки. Они отличаются от обычного полиэтилена наличием внутренней структуры в виде пор. Поры сужаются к одной из сторон, и поэтому пропускают молекулы влаги только в одну сторону. Таким образом, влажный пар может выходить из утеплителя и не может проникать внутрь его.


Утепление пола с пленкой ветрозащиты

В качестве гидрозащиты может быть использована фольга. Её отличительные особенности – она абсолютно паронепроницаема. При этом может выдерживать высокие температуры, поэтому используется при обустройстве каркасной стены в зоне будущего расположения газовой плиты, кухонной печки или внутри парной в каркасной бане.

Утеплитель: пенопласт

Худшим вариантом утепления пирога каркасного дома является вспененный полистирол, более известный под названием пенопласт. Этот материал отличается жёсткими размерами, низкой паропроницаемостью и присутствием вредных фоновых испарений. Он требует качественной изоляции от пространства жилых помещений. Теплоизолирующие свойства пенопласта определяются его толщиной.

Пенопласт используют в следующих случаях:

  • При каркасно-щитовом строительстве – дом собираются из готовых стеновых панелей. Так называемые СИП-панели изготавливают на заводе и утепляют пенопластом определённой толщины.
  • В каркасном строительстве – если обустраивают два слоя утеплителя. При этом первый слой делают из минваты. Второй наружный – из пенопласта. Таким образом, ограничивают контакт пенополистирола с внутренними жилыми помещениями.

Пенопласт является самым дешёвым видом утепления. Поэтому, несмотря на ряд худших характеристик, часто используется в строительстве.

Наружная стеновая обшивка

Правильный пирог стены каркасного дома предусматривает двустороннюю обшивку стеновыми материалами. Так образуются наружные и внутренние поверхности стен. Они закрывают собой внутреннее содержимое стены и коммуникации. Они также декорируют строение снаружи и комнаты изнутри.


Применение изоплата для внешней обшивки

К материалу наружной стеновой обшивки ставятся следующие требования:

  • Защита от атмосферных осадков и ветра.
  • Защита от взлома.
  • Защита от посторонних взглядов.
  • Декоративность.

В качестве наружных стеновых материалов используют следующие варианты обшивки:

  • Из пластика – сайдинг.
  • Из дерева – имитация бруса или блок-хаус.
  • Из металла – профнастил.

Приведём краткую характеристику перечисленных стеновых панелей.

Пластиковый сайдинг

Пластиковый виниловый сайдинг – один из самых доступных вариантов стеновой обшивки каркасного дома. Его изготавливают из винила-ПВХ, который является синтетическим материалом и поэтому может быть окрашен в любой цвет. В процессе изготовления его выдавливают через щели, поэтому сайдинг может иметь любую форму. Его профиль может имитировать волну, корабельную доску, кирпичную или каменную кладку. Таким образом, пластиковый сайдинг обладает высокой декоративностью и относительно небольшой ценой.


Пластиковый сайдинг во внешней отделке

Сайдинговые панели просто монтировать. Они крепятся к обрешётке или вертикальным стойкам каркасных опор. Панели сайдинга имеют небольшой вес, их легко поднимать и крепить на стены. Они также не создают большого давления на фундамент и не требуют его усиления. Что важно для лёгкого каркасного строения.

Из недостатков пластиковой наружной обшивки выделим её недолговечность. Пластик отличается низкой ударопрочностью. Он может треснуть от сильного удара или случайного попадания рабочего инструмента, мяча. Кроме того, пластиковые панели охрупчиваются на морозе. Поэтому часто пластиковая обшивка разрушается от случайных ударов в зимний период года.

Металлический сайдинг: профнастил

Металлический профилированный лист под полимерным покрытием, так называемый профнастил, широко используется для обустройства крыш не тяжёлых строений. Его также используют для стеновой обшивки каркасных домов. Он – прочнее и надёжнее пластика. Но при этом — обходится дороже ПВХ панелей.

Для долговечности листы профнастила обеспечивают двойной защитой от коррозии и намокания. Их оцинковывают и покрывают слоем полимера. Наружный полимер защищает металл от воды и влаги, а также выполняет функцию декоративного покрытия – придаёт обшивке вид и цвет.

Деревянная стеновая обшивка

Обшивка наружной стены деревом даёт возможность получить деревянный каркасный дом, который будет выглядеть как сруб или брусовое строение. В качестве стеновой обшивки используют:


Имитация бруса при каркасном строительстве

  • Имитация бруса . Удобнее использовать профилированную форму имитации бруса, в боковых сторонах которого предусмотрены выступы и пазы. Они облегчают ровную укладку имитации бруса и сборку стены.
  • Блок-хаус – доска с одной выпуклой стороной или панель из нескольких досок, которая имитирует бревенчатую кладку, деревянный сруб. Доски блок-хауса собираются в общую стену с помощью соединительных выступов – шипов и пазов.
  • Планкен – фасадная доска с косым профилем и скруглёнными углами. Имеет характерную особенность – доски монтируются на стену с некоторым зазором. Поэтому требует присутствия дополнительного ветроизолятора в пироге каркасной стены.

Всю деревянную стеновую обшивку обязательно обрабатывают антисептиками.

Внутренняя стеновая обшивка

К материалам внутренней стеновой обшивки предъявляются требования экологичности и декоративности. Для обустройства внутренней поверхности стен комнат в каркасном доме используют следующие панели:


Отделка мансарды деревянной вагонкой

  • деревянная и пластиковая вагонка;
  • фанера;
  • гипсокартон;

Первые два материала представляют собой финишное декоративное покрытие. Деревянной вагонкой и МДФ обшивают стены жилых комнат. Пластиковым водостойкими панелями – стены ванной, кухни, туалета, подсобных бытовых помещений.
Последние три материала в списке являются черновыми. Их используют в качестве основы для декоративной отделки. После крепления на стены OSB, фанеру и гипсокартон шпатлюют по стыкам, после чего — оклеивают обоями, покрывают декоративной штукатуркой или красят.

Канадская технология — один из самых популярных методов строительства каркасного дома. В нашем обзоре мы осветили самые ключевые моменты, включая правила сооружения каркасной системы, от характеристик которой зависит эффективность утепления и простота отделки фасада.

Несущая система каркасного здания

Правильность устройства теплозащиты каркасного здания определяется каждым из этапов строительства, начиная с фундамента. То, насколько грамотно будет закреплена к основе несущая система и какую она может при этом иметь конфигурацию, сыграет решающую роль для эффективного утепления, ветро- и звукозащиты.

Базовая система устройства каркасной стены состоит из вертикально поставленных досок с соотношением сторон порядка 3-5:1. Чем толще их поперечное сечение, тем лучше они проводят тепло, чем меньше — тем чаще должен быть шаг их установки. Кроме того, может появиться необходимость в дополнительных связях. В частности, в каркас практикуется добавление диагональных распорок и стяжек между отдельными панелями.


Качество теплозащиты можно оценить по суммарной площади деревянных элементов в продольном срезе стены. Считается, что содержание древесины в тепловом барьере не должно превышать 18-20% от общей площади стены. При необходимости можно снизить содержание древесины, разработав собственную структуру каркаса, ориентированную на форму здания и условия его эксплуатации.


Материалом для каркаса служат только высококачественные пиломатериалы очень низкой влажности — не более 11-12%. При повышении влажности всего на 3% теплопроводность дерева увеличивается вдвое. Также следует выбирать так называемую сердцевинную доску, которая имеет преобладающее направление волокон поперёк пути передачи тепла — теплопроводность стоек при их правильной ориентации может снижаться до 2-х раз в зависимости от породы дерева.

Из материалов также широко применяется калиброванный брус, который, хотя и обладает средней теплопроводностью из-за встречного направления волокон, но может быть использован в меньших количествах из-за более высокой прочности и стабильности. Аналогично дело обстоит с твёрдыми породами дерева. Хотя они плотнее и лучше проводят тепло, иногда уменьшение мостиков холода несёт гораздо большую выгоду.


Один из наиболее часто применяемых в канадском каркасе утеплителей — каменная вата — имеет свойство резко снижать сопротивление передаче тепла при намокании. Источником влаги могут быть осадки или конденсация водяного пара. В первом случае применяют специальные синтетические мешковины, пропускающие воздух и водяной пар, но задерживающие капли воды.


Проникновение пара изнутри нельзя ограничить полностью, ибо здание должно осуществлять естественный газообмен с окружающей средой. Однако можно ограничить количество водяного пара до таких значений, когда его будет недостаточно для поднятия относительной влажности в охлаждённом внутреннем воздухе до 85-90%. Обычно такой расчёт проводят для точки раздела рядов каркаса или несущей системы с внешним утеплением. Однако этот же метод может применяться и для послойного вычисления смещения точки росы в течение года внутри однородных стен.

Гидрозащита ограждающих конструкций

Некоторые виды материалов для утепления имеют закрытую структуру ячеек и потому совершенно не поглощают воду. В этом случае рассчитанный диапазон смещения точки росы целиком помещают в слой такого утеплителя, ибо там влага конденсироваться не может, попросту из-за отсутствия водяного пара.


Однако при таком подходе следует проявлять особую осторожность. В частности, для однорядных каркасов требуется дополнительный расчёт смещения точки росы в мостиках холода, ибо основным путём для просачивания пара останутся бреши между каркасом и утеплителем.

Образование влаги на каркасных элементах может приносить вред не только в долгосрочной перспективе. Резкое изменение влажности древесины активизирует процессы коробления, из-за чего при недостаточной жёсткости несущей конструкции может повреждаться отделка или открываться дополнительные пути оттока тепла.


Изолировать каркас от прямого попадания влаги достаточно просто. Древесина камерной сушки, обработанная антисептиком и гидрофобизирующей пропиткой, может быть на долгие десятилетия быть глухо изолированной от внешней среды, что только увеличит её долговечность. Помимо обмазочной гидроизоляции каркас может покрываться несколькими слоями тонкой полистирольной или винил-ацетатной упаковочной плёнки.

Подготовка под отделку

После монтажа и защиты утеплителя наступает очередь обустроить несущую подсистему для вентилируемой облицовки или плоскость под отделку мокрым фасадом. В последнем случае ветровая и гидрозащита утеплителя могут обеспечиваться слоем штукатурной отделки и/или краски.

Монтаж в обоих случаях проходит по разным схемам. Чтобы обеспечить необходимую прочность обрешётки под монтаж панельных материалов, шаг установки стоек каркаса заранее выбирают достаточно частым. После временного закрепления водоупорной мембраны скобами к рёбрам каркаса, её подбивают дистанционными рейками толщиной около 25-30 мм. В таком случае обеспечивается пространство для стекания попавшей внутрь воды и вентиляции. При желании примыкание реек можно уплотнить свежей масляной краской или мастикой.


Пирог стены каркасного дома: 1 — внутренняя обшивка OSB; 2 — пароизоляция; 3 — утеплитель; 4 — деревянный каркас; 5 — супердиффузионная мембрана; 6 — контробрешётка; 7 — фасадная отделка (сайдинг, вагонка, блок-хаус)

При устройстве сплошной обрешётки под проведение штукатурных работ используют листовые материалы, служащие отличным паробарьером. Высокая концентрация влаги может спровоцировать конденсацию капель, для удаления которых предусматривается продух между гидрозащитой и листами. Листы, в свою очередь, исключают продувание утеплителя.


Штукатурка стен каркасного дома: 1 — внутренняя обшивка OSB; 2 — пароизоляция; 3 — деревянный каркас; 4 — утеплитель; 5 — супердиффузионная мембрана; 6 — контробрешётка; 7 — внешняя обшивка OSB; 8 — базовая штукатурка; 9 — штукатурная сетка; 10 — декоративная штукатурка

В ряде случаев система выносной облицовки крепится поверх листовых материалов. Такое решение может быть принято из-за высокого диапазона смещения точки росы. Возможное образование конденсата в вентилируемом слое не сулит особых проблем при использовании влагостойких листов. Однако в этом случае примыкание к цоколю и карнизу имеет более сложное устройство.

Пирог каркасной стены является отличительным компонентом, который выделяет современный каркасный дом из общего ряда остальных вариантов малоэтажного частного строительства. Окна, двери, кровля, фундамент, отопление и водоснабжение - все это общие компоненты любого и не только каркасного дома. Даже в каменных домах можно встретить перекрытие, выполненное по деревянным лагам с утеплением. Тоже самое касается и кровли - мансардная кровля с пленками и утеплителем между стропилами является неотъемлимой системой современной кровли. Для лучшего понимания процессов, происходящих в пирогах каркасной стены и скатной мансардной кровли, посмотрите обучающий ролик:

Итак, что такое пирог каркасной стены и как выбрать оптимальный варинат для своего каркасного дома.

Выбор пирога каркасной стены зависит от нескольких факторов:

1) Параметры теплосопротивления необходимые для утепления каркасного дома. От климата местности, в которой Вы строите дом, зависит толщина стены, а значит и ее структура. Например, если Вы строите дачный дом для непостоянного проживания, то в стена из стоек сечением 38 х 150 мм с утеплителем между ними будет достаточной. Если же это дом для постоянного проживания, то толщину стены необходимо увеличить до 200 мм за счет использования более широких стоек сечением 38 х 200 мм или формирования перекрестного каркаса по обрешетке из бруска сечением 50 х 50 мм;

2) Выбора типа утеплителя. Так как для стен, утепляемых пенополистиролом или эковатой можно не применять пароизоляционные пленки. Это не является абсолютным правилом и если Вы поставите пленку, то ничего страшного не случится;

3) Внешняя и внутренняя отделка также влияет на итоговый пирог каркасной стены, так как для дачного домика, обшитого вагонкой и виниловым сайдингом, требования по устройству пирога каркасной стены более мягкие, чем если Вы планируете отделку гипсокартоном и клинкерными панелями;

4) Климата, в котором строится каркасный дом. Например, если Вы строите дом в северном климате, то основная задача пирога каркасной стены заключается в максимальном энергосбережении. Но если дом строится в жарком и влажном климате, то, напрмер, пароизоляционная пленка ставится по наружной поверхности утеплителя, что не возможно в холодном климате.

Тем не менее у всех вариантов устройства пирога каркасной стены есть общие закономерности и правила, которые необходимо соблюдать. Классический пирог каркасной стены представляет собой вертикальные каркасные стойки, между которыми заложен утеплитель. Снаружи стена обшивается для прочности плитами osb / осп или фанеры, далее ставится ветпрозащитная мембрана, которая выполняет также гидрозащитную функцию. Внутри монтируется пароизоляционная пленка. Основные задачи, которые способен выполнять такой пирог каркасной стены заключаются в том, что ветер и влага не может попасть снаружи в структуру стены каркасного дома; пароизоляция максимально снижает проникновение пара из помещения в утеплитель. Часто можно услышать правило, что паропроницаемость материалов в пироге каркасной стены должна увеличиваться изнутри к наруже. Теоретически, да. Но практически соблюдать это правило очень сложно. Например, паропроницаемость фанеры или osb/осп ниже, чем базальтовых плит утеплителя. Однако сложно построить каркасный дом, лишенный внешней обшивки. На мой взгляд, этим правилом следует пользоваться, как общим руководством. В частности, необходимо избегать крайностей: не следует ставить пароизоляционную пленку снаружи и запирать пар внутри утеплителя; отделка клинкерной плиткой без вентзазора может привести к аналогичному эффекту. Вопросы по правильному монтажу пароизоляционных пленок подробно разбираются в этом разделе Пароизоляция.

Пирог каркасной стены с кирпичной облицовкой.

На рисунке ниже пример классического пирога, включающий в себя кирпичную кладку в полкирпича, вентзазор, ветрозащитную мембрану, стойки стены с утеплителем, пароизоляционная пленка и отделка гипсокартоном.

Пирог каркасной стены с виниловым и деревянным сайдингом.

Для устройства внешней облицовки виниловцым сайдингом по американским правилам не требуется устройство вентзазора. Таким образом, пирог каркасной стены снаружи внутрь представлен: сайдинг, ветрозащитная пленка, утеплитель между стойками, пароизоляция и внутренняя отделка. Деревянную отделку в виде имитации бруса, вагонки, блокхауза необходимо набиравать вертикальной обрешетке для формирования вентзазора между внешней стеной и внешней отделкой. Имеенно такой вариант пирога каркасной стены наиболее популярен в России для всех видов сайдинга, включая фиброцементный и виниловый: сайдинг, вентзазор, ветрозащитная пленка, утеплитель между стойками, пароизоляция и внутренняя отделка.

Пирог каркасной стены с дополнительным утеплением.

Если Вы планируете строить каркасный дом для постоянного проживания, то актуальной проблемой становится ликвидация "мостиков холода", роль которых выполняют структурные элементы каркаса. Для этого ставится слой дополнительного утепления внутри / снаружи для формирования перекрестного каркаса по обрешетке или формируется пенополистирольный "кокон" снаружи каркасного дома (система eifs или "мокрый фасад").

Стоит обратить внимание, что в США и Канаде eifs ("мокрый фасад") обязательно дополняется ветрозащитной дренирующей мембраной между внешней отделкой и слоем дополнительного утепления. В Америке часто встречается вариант отделки жесткими пенополистирольными плитами каркасной стены под сайдингом

Я привел лишь несколько наиболее распрстраненных вариантов формирования пирога каркасной стены. На самом деле их великое множество. Вы можете создать свой собственный пирог, используя принципы, приведенные выше. Сразу стоит оговориться, что не существует идеального пирога каркасной стены. Есть готовые решения, но никто не может заявлять, что они лучшие. Американцы очень тщательно соблюдают требования Code, которые не предполагает разночтений. Но даже они используют несколько вариантов, обеспечивающих формирование качественного пирога каркасной стены. Обратите внимание на схему ниже. В ней приводятся 2 варианта современного пирога каркасной стены. Применение таких решений в России пока невозможно в полном объеме, так как часть современных материалов недоступны на нашем рынке: утеплитель с бумажной мембраной или гипсокартон без картона.

  • Внешние стены в каркасном доме
  • Устройство внутренних стен в каркасном доме

В странах северной Европы и Америке каркасные дома популярны уже несколько десятилетий. Все потому, что эти конструкции несложно возвести, их стоимость в итоге оказывается ниже, чем у домов других типов, их легко обогревать и поддерживать комфортную температуру. В нашей стране такие дома начали строить недавно, случаются некоторые просчеты в конструкции, поэтому особенно внимательно нужно следить, чтобы пирог стены каркасного дома был смонтирован правильно.

Правильный пирог стены – это главная отличительная деталь современного каркасного строительства.

Кровля, фундамент, окна и двери являются обязательными элементами любого, а не только каркасного дома, технологии создания этих элементов часто схожи в разных типах домов, но технология постройки стен для каркасных домов особенная. Ключевое слово здесь – пирог, то есть стены являются многослойными.

Внешние стены в каркасном доме

Независимо от того, какому виду каркасного строительства вы отдали предпочтение, правильный пирог стен должен состоять из одинаковых элементов в любом типе конструкции. В зависимости от климатических факторов региона, в котором строится каркасный дом, могут вноситься некоторые изменения в пирог стен, но при любых обстоятельствах элементы остаются неизменными . Также некоторые изменения в пироге встречаются из-за особенностей внешней отделки. В итоге должно выйти строение, отвечающее нескольким признакам: максимально энергоэффективное и при этом надежное, недорогое и легкое для монтажа.

Все начинается с каркаса, который изготавливается из бруса 150×50 мм. В некоторых случаях, например, для дачного летнего домика, берут брус с меньшим сечением, 150×40 мм. В других же случаях, в условиях сурового климата, когда требуется надежный каркасный дом, в котором будут жить круглый год, то берут брус большего сечения, 200×50 мм.

Между стойками укладывается утеплитель, для этих целей чаще всего используют маты из минеральной ваты или ее же, но в рулонах. Для можно использовать и другие виды утеплителей, например, эковату или пенополистирол. Но эти утеплители не являются универсальными. Чтобы их применять, нужно досконально изучить климат местности, в которой происходит строительство каркасного дома.

С внешней стороны стены утеплитель закрывают плитами фанеры или ОСП. Это добавляет стене прочности. Толщина таких плит должна быть не менее 15 мм. После чего на эту плиту делают горизонтальную обрешетку. Между обрешетинами укладывают еще один слой утеплителя. Прикрывает этот пирог стен многофункциональная мембрана, которая выступает в роли ветро- и пароизоляции. После монтажа мембраны можно приступать к внешней облицовке стен каркасного дома.

С внутренней стороны стены каркасного дома утеплитель обязательно закрывается пароизоляционной мембраной. После этого монтируется внутренняя отделка – гипсокартон или вагонка. И внешнее, и внутреннее покрытие монтируется с воздушным зазором. Внутри дома это делается для того, чтобы провести коммуникации, а снаружи зазор необходим для циркуляции воздуха. Если этого не сделать, стены могут пострадать из-за образования конденсата, а это влечет за собой усадку утеплителя, отчего каркасный дом становится менее теплым.

В итоге стены каркасного дома должны не пропускать снаружи ветер и влагу в свою толщу. А проникновение пара изнутри контролируется парозащитной мембраной. Это обеспечивает комфортную температуру внутри каркасного дома в любое время года и его долговечность. Однако желательно в таких домах, особенно если стены утеплены пенополистиролом, делать принудительную вентиляцию, чтобы не происходил застой воздуха.

Каркасная технология строительства деревянных домов заслужила широкое распространение благодаря простоте возведения домов, относительно невысокой стоимости и отличных теплоизоляционных характеристик каркасного дома. Высокую энергоэффективность каркасных домов обеспечивает правильный «пирог» стены каркасного дома.

«Пирог» стены каркасного дома

Стена каркасного дома состоит из многих слоев различных строительных материалов, напоминающих слоеный пирог. Отсюда и сленг в наименовании устройства каркасной стены: «пирог». Однако заполнение стен каркасного дома подчиняется правилам науки «теплотехника». Каркас дома представляет собой ряд стоек, расположенных на обвязке дома. Расстояние между стойками делают равным стандартной ширине утеплителя, основного элемента пирога стены.

Это позволяет минимизировать количество стыков в утепляющем материале, что повышает теплоизолирующие свойства стены.

Правильные слои стен помимо утеплителя содержат гидроизолирующие и пароизолирующие мембраны, ветрозащитные пленки, ограждающие плиты из древесных материалов и обрешетки для укрепления отделочных материалов. Слои в пироге расположены таким образом, что препятствуют проникновению влаги извне внутрь пирога, одновременно позволяя пару и влаге из стены выходить наружу. Это устройство стены предохраняет утеплитель и каркас дома от намокания, сохраняя их свойства длительное время.


Такой пирог каркасного дома, рекомендуемый теплотехниками, выполняют большинство строительных компаний, в том числе и в компании РНР. Минимальная толщина стен каркасного дома зависит от климатических условий в районе постройки каркасного дома и режима эксплуатации. В домах для летнего проживания нет смысла максимально утеплять стены, также как и в южных районах России. Зато в северных районах и центральной полосе, где морозы зимой достигают -30-35 градусов, каркасные дома для круглогодичного проживания требуют существенного увеличения толщины стены. В основном, за счет увеличения слоя утеплителя.

Поэтому толщину стены каркасного дома определяют теплотехническим расчетом при проектировании каркасного дома с учетом климатических условий для данной местности, режима проживания в доме, системы отопления дома. Для климатических условий центральной России, где температура ниже -30 градусов по Цельсию зимой по продолжительности составляет 5-10 дней в году, при постоянном проживании в каркасном доме с системой отопления, соответствующей кубическому объему дома, оптимальная толщина стен каркасного дома при правильном пироге составляет 250 -300 мм.

Пирог внутренних стен каркасного дома

Стены каркасного дома разделяются на внешние, внутренние стены и перегородки. Пирог внутренних стен каркасного дома отличается от внешнего пирога, так как внутри дома нет необходимости утеплять внутренние помещения, между ними не возникают перепады температур и не образуется точка росы. Главная задача внутренних стен – обеспечить звукоизоляцию. С этой задачей прекрасно справляется базальтовая или минеральная вата, хотя можно заполнить стены каркасного дома стекловатой из-за более высоких звукоизолирующих свойств.

Стойки внутренних стен изготавливают из материала меньшего сечения, чем стойки внешних стен, поскольку в своем большинстве они не несут нагрузки. Их располагают с шагом равным ширине утеплителя (600 мм).


Уложенную в стены стекловату или базальтовую вату изолируют от помещений с помощью пароизоляционных мембран или полиэтиленовой пленки, поверх которых монтируют плиты ОСП-3, ОСП-4 или ГСП. Схема пирога внутренней перегородки на рисунке ниже.


Возможен и упрощенный вариант пирога внутренних перегородок.


В этом варианте слои состоят из гипсостружечных плит и звукоизолирующего материала, в данном случае – минеральная вата. Кроме указанных плит ГСП в качестве наружного слоя используют гипсокартон. Однако ГСП имеет преимущество, так как не содержит смол, асбеста и клеи.

Внутренние стены выполняют кроме изолирующей функции в доме, еще одну функцию – они являются плоскостью для размещения на них предметов мебели, декора, светильников и пр. Для выполнения этой функции стены должны быть достаточно прочными, способными удержать крепежные элементы и элементы интерьера на них. Для усиления несущих способностей внутренних стен в них при строительстве делают закладки из дерева, которые помечаются для их нахождения после отделочных работ. Лучшим решением будет использования для внутренних стен ОСП-3 или ОСП-4 толщиной в 9-12 мм.


Плиты ОСП легко выдерживают нагрузки подобного рода.

Толщина внутренних стен каркасного дома определяется ее звукоизолирующими свойствами. Например, в детскую комнату требуется более толстый слой акустического звукоизоляционного материала или применение материала с более высокими характеристиками по шумоизоляции бытового и структурного шума. Такие материалы легко найти на рынке: это пробковые панели, изопласт, панели TICHO, мембранные поглотители различного назначения, но они достаточно дороги.

При звукоизоляции внешних стен, роль которых защитить его от проникновения воздушного шума, минеральные утеплители хорошо справляются с этой задачей. Использовать ячеистые утеплители (пенополиуретан, пенополистирол) в этом случае не рекомендуется, так как они из-за своей ячеистой структуры не гасят внешние шумы, а минеральная вата с ее волокнистой структурой хорошо справляется с этой задачей.

За комплекс задач, которые выполняют внутренние и внешние стены каркасного дома, отвечают слои стены каркасного дома. В каждом конкретном случае подбирается свой состав слоев пирога каркасной стены, отвечающий за те функции защиты, которые стена должна обеспечивать:

  • теплоизоляция;
  • шумопоглощение;
  • звукоизоляция;
  • ветрозащита;
  • гидроизоляция;
  • пароизоляция.

Если задача комплексная, то подбирают материалы, выполняющие одновременно несколько функций защиты, такие как супердиффузионные мембраны, обеспечивающие одновременно гидроизоляцию, пароизоляцию и ветрозащиту.

Выбор состава слоев в пироге стены достаточно сложная задача, которая базируется на теплотехнических расчетах точки росы, определении теплосопротивления материалов в пироге стены, акустических расчетах и других. Их проведение неспециалистами затруднительно. Если вы хотите построить комфортный, теплый, долговечный каркасный дом, привлекайте специалистов каркасного домостроения. Их вы найдете во многих компаниях, строящих каркасные дома. В первую очередь, в компании РНР, которая более 16 лет строит их и в составе своих сотрудников имеет всех нужных специалистов для грамотного расчета конструкций дома, включая его стены.

Поделитесь статьей с друзьями:

Похожие статьи

Паропроницаемость каркасного дома

При строительстве каркасного дома многие задаются вопросами: как правильно сделать пароизоляцию? Нужны ли вентзазоры, и как их организовать? В сети даже есть калькуляторы, которые якобы способны онлайн рассчитать правильный пирог стены.

Итак, правильный каркасный дом, как, впрочем, любой энергоэффективный дом, должен быть непродуваемым. В связи с этим многие называют каркасные дома «недышащими». Отчасти это верно, но скажите, разве в доме с бетонными стенами воздух проникает через поры в бетоне? По-моему, термин «дом-термос» как и выражение «стены дышат» - это в одинаковой степени спекуляция или маркетинг. Если стены будут пропускать воздух, то обеспечат вас лишь сквозняками. И выражение «стены дышат», подразумевает поглощение и отдачу некоторого количества влаги, но никак не перемещение воздуха извне внутрь помещения.

Всякий энергоэффективный дом – это термос, и свежий воздух в нем, это забота вентиляции или открытого окна, а никак не пор в стенах с неограниченным хаотичным притоком холодного воздуха. Это первый миф.

Как говорилось выше, идеальный дом, это дом-термос, и каркасный дом, ввиду особенностей технологии, наверное, в этом преуспел больше других. От этого он лидирует сразу в нескольких номинациях:
1. Самый недорогой дом
2. Самый тёплый дом
3. Самый быстрый дом в стройке с отделкой
5. Самый энергоэффективный

Этот перечень можно продолжать и дальше.

Основа тёплого и качественного каркасного дома - пароизоляция!

Очень часто на форумах и в письмах приходится отвечать на вопрос: почему в наших проектах технология подразумевает отделку дома снаружи плитами осб, ведь они не пропускают пар? И сразу же находятся те, кто советует делать вентзазор. Правда они забывают о том, что осб в каркасном доме это элемент пространственной жёсткости каркаса и его крепление через вентзазор не в полной мере добавляет жёсткости, как это должно быть по нормам и правилам. В то же время те же советчики сетуют на то, что нормы нарушать нельзя. Любые прокладки уменьшают жёсткость и делают соединение более шарнирным, что неправильно, так как в каркасе и так все соединения по нормам проектирования шарнирные. Позже я объясню, что такое вентзазор и как он выветривает тепло из утеплителя и дома.

Осб плита в отличии от марли, наверное, не такая паропроницаемая. Это хорошо или плохо? Хорошо, так как она является отличной преградой для выветривания тепла, и плохого ничего нет, так как осб паропроницаема настолько, насколько пара может содержаться в конструкции при хорошо сделанной пароизоляции. Когда меня спрашивают: как пройдёт пар через осб? Я всегда задаю встречный вопрос: а сколько влаги превращенной в пар вы хотите выветрить через осб? Если это количество равно ложке в день на 2-3м/кв. стены, то пройдёт и более, а если это литры или ведра, то с этим уже не справится даже мембрана и стандартный вентзазор. У любого материала есть предел, поэтому основная задача - бороться не с последствиями, а с причиной попадания пара в конструкцию. Проще и эффективнее пар не пускать, чем потом решать, как его выветрить и не дать сконденсироваться.

Для обеспечения пароизоляции в продаже есть пароизоляционные плёнки и мембраны, и если вы сильно переживаете что пар может все же проникнуть в утеплитель, то необходимо тщательно и скрупулезно сделать паробарьер. Для этого необходимо учесть некоторые нюансы: во-первых, пароизоляцию надо начинать сверху и идти вниз, нижний слой пароизоляции должен обязательно перекрывать верхний как минимум на 30см, в идеале с проклейкой бутиловой лентой; во-вторых, делать пароизоляцию таким образом, чтобы она потом не была повреждена коммуникациями. Например, мы в наших проектах делаем двойную пароизоляцию с зазором, или с зазором заполненным ватой для дополнительного утепления.

По технологии каркасного строительства Кнауф, в случае полной отделки дома внутри ГКЛ, можно вообще не использовать плёнки пароизоляции, так как ГКЛ по нормам ещё менее паропроницаем чем любая пароизоляция, причём в разы. Сейчас в продаже появились панели типа Изоплат, которые якобы сильно паропроницаемы, но для временной отделки снаружи дома они покрыты парафином, что как понятно не делает панели в полной мере паропроницаемым материалом, а скорее только является рекламным и маркетинговым ходом. Это второй миф.

Далее, чтобы не быть голословным, хочу представить расчеты и картинки

Паропроницаемость нового листа осб от именитого производителя не менее 0,004 мг/м*ч*Па (со слов интернета). От нашего производителя скорее всего больше вдвое, что отчасти лучше. Однако во время эксплуатации, OSB лист подвергается действию влажности, высоких и низких температур. Клейковина дерева разрушается, ОСБ становится толще, от чего между щепой открываются капиллярные каналы и паропроницаемость может увеличиться в несколько раз - до 0,06-0,1 мг/м*ч*Па, что сравнимо с паропроницаемостью того же Изоплат или Tyvek® Housewrap - ветро- влагозащитная паропроницаемая мембрана. Сопротивление паропроницанию (ГОСТ 25898-83) 0,07 м2чПа/мг. То есть со временем ОСБ становится ещё более подходящим материалом: паропроницаем, жёсткий и защищает утеплитель от выветривания тепла из него.

Вентзазор, только вентзазор с открытым входом и выходом воздуха, можно назвать вентзазором. Он обязателен на скатной или плоской кровле, для выветривания влажности, которая выходит из дома через неплотности пароизоляции, через утеплитель и ветро-влагозащитную мембрану в подкровельное пространство. Вентзазор нужен на вентилируемом фасаде для тех же целей, а вот в доме между ГКЛ и ватой, или между ГКЛ и пароизоляцией уже получается не вентзазор, а воздушный мешок, как между двух или трёх стёкол в стеклопакете. По нашему мнению от него нет большого толка, так как влага оттуда скорее всего не выветрится по понятным причинам, а при огромном количестве от неправильной эксплуатации дома, может просто стекать ручейками под дом. Поэтому в наших проектах мы зачастую данный «вентзазор» заполняем ватой, тем самым отодвигая точку росы от внутренней отделки глубже в сторону улицы, чем теплее уличная стена (отделка и пароизоляция), тем меньше вероятность конденсации влаги на ней, да и данный метод уменьшает мостики холода (стойки каркаса).

Теперь давайте рассмотрим что мы имеем по калькуляторам онлайн в сети.

Картинка 1. Казалось бы ОСБ закрывает выход влаги из дома, но мы имеем чуть большую теплозащиту дома, так как любой уличный вентзазор охлаждает дом и из-за этого возрастают теплопотери, поэтому не стоит усердствовать с вентзазорами. При использовании вентзазора, картинка 3 и 4, мы имеем большие теплопотери, и ещё калькулятор на картинках 2, 3, 4 рассчитал почти идентичные данные с ветрозащитой и без неё, что странно и неправильно, но попробую объяснить почему. На самом деле всё очень просто – ветрозащита служит для предотвращения выдувания тепла из утеплителя. Попробуйте одеть свитер, выйти зимой на ветер и постоять. Через совсем непродолжительное время вам станет холодно, но стоит поверх свитера одеть тонкую ветровку, как и более сильный ветер не сможет вас охладить или заморозить. В данном случае мы ожидали в калькуляторе такие же данные, но увы, онлайн расчёт подвёл и в этот раз. При коэффициенте потерь в 1%, можно было бы вообще не тратиться на ветро-влагозащиту, которая препятствует выходу влаги из конструкций.

Если ещё внимательнее посмотреть на расчёт, то можно заметить, что по каким-то магическим причинам точка росы не ушла из конструкции, а просто опустилась на пять градусов вниз. Данному сдвигу тяжело дать объяснение, да ещё и «пирог» стены стал менее энергоэффективным.

Подобный калькулятор есть еще на одном сайте (см. таблицу ниже), там всё ещё интереснее: есть пункт в котором нас спрашивают, куда деваться воде в размере 23,29 гр/м2/ч, которая якобы будет в конструкции? Давайте попробуем разобраться, что это за цифра 23,29 грамм на м2 уличной стены в час. В среднем фасад дома 8х10 в 1,5этажа будет 160м2 (без окон и дверей) 160*23,29=3 726,4гр в час, умножим на сутки (24ч) = 89,43литра воды, если прибавить крышу, то калькулятор говорит, что в конструкциях будет за сутки более 130л воды. Вопрос - это что надо делать в доме, чтобы испарять в нём за сутки целую ванну или бочку воды, с учетом того, что в доме должна быть вентиляция и она должна забирать до 80% влаги? По крайней мере в городской квартире именно так, в отопительный период, когда влага может попадать в конструкции влажность воздуха в доме не более 20%.


Приведенные выше таблицы паропроницаемости несколько условны. Образование точки росы рассчитывается довольно точно, зная материалы и толщину слоев стены, влажность и температуру внутри и снаружи, но проблема в том, что данные условия могут не наступить в виду погодных и атмосферных явлений, поэтому к сожалению, при расчётах всегда берутся усреднённые данные.

Не стоит очень сильно бояться точки росы. Важно РЕАЛЬНОЕ возможное количество выпавшего в стене конденсата, а также важны свойства всего «пирога» стены. Пирог стены может иметь слабое водопоглощение и соответственно иметь меньше шансов разрушиться от замёрзшей расширяющейся влаги. Если по расчётам в очень сильные морозы в стене выпадет небольшое количество конденсата, то он потом выйдет, когда эти сильные морозы отступят.

Вот к примеру, в России после ВОВ построено огромное количество кирпичных домов с толщиной стены в полметра. По всем расчётам теплотехнических калькуляторов, холодной зимой в стенах этих зданий выпадает конденсат в огромном количестве. Но здания стоят уже больше полвека и стены не рушатся! Просто морозы имеют свойство отступать, и конденсат выходит, плюс водопоглощение и морозостойкость у кирпича очень хорошие, поэтому ничего страшного обычно не происходит.

Я не говорю, что это ерунда и что не нужно думать о паропроницаемости строительных материалов, точке росы и конденсате. Наоборот, думать нужно, точка росы в стене — это риск, но это данность, точка росы будет всегда в стене, главное, чтобы в этой точке не накапливалась влага, а свободно проходила её и выветривалась. Но тут возникает ещё одно условие, невозможно выветрить всю влагу, у всего есть предел, и тут возвращаемся в начало статьи: важно не бороться с причиной, а постараться избежать попадания влаги в конструкцию. А на сколько она опасна это уже зависит от климата внутри и снаружи и свойств стенового материала.

Влагонакопление стены рассчитывается по СП 50.13330.2012. Незначительное влагонакопление в стене зимой, не превышающее нормы по защите от переувлажнения, не наносит существенного вреда стенам. Хотя, конечно, желательно вообще избежать влаги внутри стены в зимнее время. Как упоминалось выше, стены с хорошей паропроницаемостью люди в быту часто называют «дышащими». Это очень спорное достоинство, основная влага из помещения должна удаляться через хорошо работающую вентиляцию. Влага, идущая через стены, фактически только вредит им, сокращая срок службы и увеличивая теплопотери.

Как пример, в самом начале статьи есть картинка необычного, симпатичного домика, заказчик хвастал, что потратил на него 4,5млн, но мы видим, что на чёрной ветро-влагозащите лежит иней, защита промёрзла, и больше не может выполнять вывод влаги из дома. Это всё ведёт к тому, что, конденсат начинает выпадать в утеплителе и в толще, утепленной им стены, из-за неправильно или некачественно сделанной пароизоляции.

Таким образом мы плавно перешли к вопросу: спасёт ли вентзазор, при плохо или неправильно сделанной пароизоляции в доме? Ответ – спасёт. Но, к сожалению, ненадолго, и вот почему: как показала практика конденсат выходит до тех пор, пока на пароизоляции или внешнем слое утеплителя не появиться лёд, который будет препятствовать её выходу.

Данный эффект хорошо виден на бороде и одежде людей на фото ниже. Судя по большим участкам открытых лиц и одежде, температура при которой конденсат осел в виде льда не сильно низкая, примерно минус 15-20С. Такая температура достаточно распространена зимой на большей части России, где строят дома по подобной технологии.

Это говорит о том, что ни один вентзазор, ни одна паропроницаемая мембрана не сможет выветрить большое количество влаги в виду её обледенения. Данные фото доказывают, что даже если вы оставите дом с открытой ватой без отделки (якобы ОСБ тормозит выход влаги), то при большом влагопереносе, верхний слой ваты покроется инеем и дальнейшее влагонакопление и промерзание ваты приведёт к тому что вся вата превратиться в кусок льда. Поэтому основное, как уже упоминалось выше, это хорошая пароизоляция (правильно смонтированная и без повреждений), которая сможет обеспечить сухость в конструкциях стен вкупе с вентиляцией.

правильный пирог утепления — ВикиСтрой

Несущая система каркасного здания

Правильность устройства теплозащиты каркасного здания определяется каждым из этапов строительства, начиная с фундамента. То, насколько грамотно будет закреплена к основе несущая система и какую она может при этом иметь конфигурацию, сыграет решающую роль для эффективного утепления, ветро- и звукозащиты.

Базовая система устройства каркасной стены состоит из вертикально поставленных досок с соотношением сторон порядка 3–5:1. Чем толще их поперечное сечение, тем лучше они проводят тепло, чем меньше — тем чаще должен быть шаг их установки. Кроме того, может появиться необходимость в дополнительных связях. В частности, в каркас практикуется добавление диагональных распорок и стяжек между отдельными панелями.

Качество теплозащиты можно оценить по суммарной площади деревянных элементов в продольном срезе стены. Считается, что содержание древесины в тепловом барьере не должно превышать 18–20% от общей площади стены. При необходимости можно снизить содержание древесины, разработав собственную структуру каркаса, ориентированную на форму здания и условия его эксплуатации.

Материалом для каркаса служат только высококачественные пиломатериалы очень низкой влажности — не более 11–12%. При повышении влажности всего на 3% теплопроводность дерева увеличивается вдвое. Также следует выбирать так называемую сердцевинную доску, которая имеет преобладающее направление волокон поперёк пути передачи тепла — теплопроводность стоек при их правильной ориентации может снижаться до 2-х раз в зависимости от породы дерева.

Из материалов также широко применяется калиброванный брус, который, хотя и обладает средней теплопроводностью из-за встречного направления волокон, но может быть использован в меньших количествах из-за более высокой прочности и стабильности. Аналогично дело обстоит с твёрдыми породами дерева. Хотя они плотнее и лучше проводят тепло, иногда уменьшение мостиков холода несёт гораздо большую выгоду.

В строительстве пассивных домов каркас иногда делают многорядным: внутреннюю подсистему дополняют перекладинами, к которым крепятся стойки наружной обрешётки. В этом случае сечение мостиков холода уменьшается в разы и примерно равно общей площади соприкосновения двух рядов. Это сильно облегчает расчёт толщины утеплителя, однако, как минимум 2/3 его общего объёма должно приходиться на наружный слой утепления.

Материалы утепления

При правильной разработке каркаса наступает момент, когда наличием мостиков холода можно пренебречь, для подстраховки лишь увеличив слой утеплителя на 5–10%. Однако как определить, достаточно ли будет толщины и теплового сопротивления, чтобы снизить теплопотери до требуемых значений?

Энергоэффективным считается здание, которое теряет не более 100 кВт·ч тепловой энергии с квадратного метра общей площади за один год. Иногда общие теплопотери определяются максимально возможной мощностью отопительного оборудования. Зная высоту ограждающих стен и длину периметра, достаточно просто посчитать общую площадь ограждающих поверхностей, разделить их по типам и вычислить, какова доля стен в теплообмене с уличной средой. Учитывая, что отопительный период составляет не менее 180 дней, легко определить, каким значением должна быть ограничена удельная теплопроводность стен, чтобы поддерживать исходный тепловой баланс.

Чтобы подобрать требуемую толщину утеплителя, учитывают его удельную теплопроводность и разницу температур, которая зависит от внутреннего климатического режима и отметки градусника в самую холодную пятидневку. При этом также следует учитывать, что теплопроводность утеплителя со временем может увеличиться или меняться в течение года. Если расчёт теплопотерь проводился не исходя из предельной мощности отопления, разницу температур можно определять по средней температурной отметке января-февраля.

Защита теплоизоляции

Некоторые утеплители требуют защиты от намокания, продувания или, например, прямого солнечного света. Часть этих задач может возлагаться на слой отделки, однако основную защиту обеспечивают специальными мембранными материалами.

Один из наиболее часто применяемых в канадском каркасе утеплителей — каменная вата — имеет свойство резко снижать сопротивление передаче тепла при намокании. Источником влаги могут быть осадки или конденсация водяного пара. В первом случае применяют специальные синтетические мешковины, пропускающие воздух и водяной пар, но задерживающие капли воды.

Проникновение пара изнутри нельзя ограничить полностью, ибо здание должно осуществлять естественный газообмен с окружающей средой. Однако можно ограничить количество водяного пара до таких значений, когда его будет недостаточно для поднятия относительной влажности в охлаждённом внутреннем воздухе до 85–90%. Обычно такой расчёт проводят для точки раздела рядов каркаса или несущей системы с внешним утеплением. Однако этот же метод может применяться и для послойного вычисления смещения точки росы в течение года внутри однородных стен.

Гидрозащита ограждающих конструкций

Некоторые виды материалов для утепления имеют закрытую структуру ячеек и потому совершенно не поглощают воду. В этом случае рассчитанный диапазон смещения точки росы целиком помещают в слой такого утеплителя, ибо там влага конденсироваться не может, попросту из-за отсутствия водяного пара.

Однако при таком подходе следует проявлять особую осторожность. В частности, для однорядных каркасов требуется дополнительный расчёт смещения точки росы в мостиках холода, ибо основным путём для просачивания пара останутся бреши между каркасом и утеплителем.

Образование влаги на каркасных элементах может приносить вред не только в долгосрочной перспективе. Резкое изменение влажности древесины активизирует процессы коробления, из-за чего при недостаточной жёсткости несущей конструкции может повреждаться отделка или открываться дополнительные пути оттока тепла.

Изолировать каркас от прямого попадания влаги достаточно просто. Древесина камерной сушки, обработанная антисептиком и гидрофобизирующей пропиткой, может быть на долгие десятилетия быть глухо изолированной от внешней среды, что только увеличит её долговечность. Помимо обмазочной гидроизоляции каркас может покрываться несколькими слоями тонкой полистирольной или винил-ацетатной упаковочной плёнки.

Подготовка под отделку

После монтажа и защиты утеплителя наступает очередь обустроить несущую подсистему для вентилируемой облицовки или плоскость под отделку мокрым фасадом. В последнем случае ветровая и гидрозащита утеплителя могут обеспечиваться слоем штукатурной отделки и/или краски.

Монтаж в обоих случаях проходит по разным схемам. Чтобы обеспечить необходимую прочность обрешётки под монтаж панельных материалов, шаг установки стоек каркаса заранее выбирают достаточно частым. После временного закрепления водоупорной мембраны скобами к рёбрам каркаса, её подбивают дистанционными рейками толщиной около 25–30 мм. В таком случае обеспечивается пространство для стекания попавшей внутрь воды и вентиляции. При желании примыкание реек можно уплотнить свежей масляной краской или мастикой.

Пирог стены каркасного дома: 1 — внутренняя обшивка OSB; 2 — пароизоляция; 3 — утеплитель; 4 — деревянный каркас; 5 — супердиффузионная мембрана; 6 — контробрешётка; 7 — фасадная отделка (сайдинг, вагонка, блок-хаус)

При устройстве сплошной обрешётки под проведение штукатурных работ используют листовые материалы, служащие отличным паробарьером. Высокая концентрация влаги может спровоцировать конденсацию капель, для удаления которых предусматривается продух между гидрозащитой и листами. Листы, в свою очередь, исключают продувание утеплителя.

Штукатурка стен каркасного дома: 1 — внутренняя обшивка OSB; 2 — пароизоляция; 3 — деревянный каркас; 4 — утеплитель; 5 — супердиффузионная мембрана; 6 — контробрешётка; 7 — внешняя обшивка OSB; 8 — базовая штукатурка; 9 — штукатурная сетка; 10 — декоративная штукатурка

В ряде случаев система выносной облицовки крепится поверх листовых материалов. Такое решение может быть принято из-за высокого диапазона смещения точки росы. Возможное образование конденсата в вентилируемом слое не сулит особых проблем при использовании влагостойких листов. Однако в этом случае примыкание к цоколю и карнизу имеет более сложное устройство.

рмнт.ру

27.04.17

Правильный скелетный пирог. Схема пирога стены каркасного дома минеральной ватой

Пирог каркасной стены - отличительный элемент, выделяющий современный каркасный дом среди остальных малоэтажных вариантов частного строительства. Окна, двери, кровля, фундамент, отопление и водоснабжение - это обычные составляющие любого, а не только каркасного дома ... Даже в каменных домах можно найти потолок из деревянных бревен с утеплителем. То же самое и с кровлей - мансардная крыша с пленками и утеплителем между стропилами - это неотъемлемая система современной кровли.Для лучшего понимания процессов, происходящих в корках каркасной стены и скатной крыши мансарды, посмотрите обучающее видео:

Итак, что такое торт на каркасную стену и как выбрать оптимальный вариант для своего каркасного дома.

Выбор пирога для каркасной стены зависит от нескольких факторов:

1) Параметры термического сопротивления, необходимые для утепления каркасного дома. Толщина стены, а следовательно, и ее структура зависят от климата местности, в которой вы строите дом.Например, если вы строите дачный дом для непостоянного проживания, то достаточно будет стены из стеллажей сечением 38 х 150 мм с утеплителем между ними. Если это дом для постоянного проживания, то толщину стен необходимо увеличить до 200 мм за счет использования более широких стоек сечением 38 х 200 мм или формирования поперечного каркаса по обрешетке из бруса сечением 50 х 50 мм;

2) Выбор типа изоляции. Поскольку для стен, утепленных пенополистиролом или эковатой, нельзя использовать пароизоляционные пленки.Это не абсолютное правило, и если поставить на ленту, то ничего страшного не произойдет;

3) Внешняя и внутренняя отделка также влияет на окончательный пирог каркасной стены, так как для загородного дома, облицованного вагонкой и виниловым сайдингом, требования к возведению каркасного стенового пирога более мягкие, чем при отделке гипсокартоном и клинкерными панелями. ;

4) Климат, в котором строится каркасный дом. Например, если вы строите дом в северном климате, то основная задача пирога каркасной стены - максимальная экономия энергии.Но если дом строится в жарком и влажном климате, то, например, на внешнюю поверхность утеплителя кладут пароизоляционную пленку, что невозможно в холодном климате.

Тем не менее, все варианты устройства пирога каркасной стены имеют общие закономерности и правила, которые необходимо соблюдать. Классический пирог каркасной стены представляет собой вертикальную рамную стойку, между которой укладывается утеплитель. Снаружи стену для прочности обшивают осб / оспой или фанерными досками, затем кладут ветрозащитную мембрану, которая также выполняет водонепроницаемую функцию.Внутри монтируется пароизоляционная пленка. Основные задачи, которые способен выполнять такой пирог из каркасной стены, заключаются в том, чтобы ветер и влага не могли попасть наружу в конструкцию стены каркасного дома; пароизоляция сводит к минимуму проникновение пара из помещения в утеплитель. Часто можно услышать правило, что паропроницаемость материалов в пироге каркасной стены должна увеличиваться изнутри наружу. Теоретически да. Но на практике следовать этому правилу очень сложно.Например, паропроницаемость фанеры или осб / оспы ниже, чем у базальтовых теплоизоляционных плит. Однако построить каркасный дом без внешней облицовки сложно. На мой взгляд, это правило следует использовать как общий ориентир. В частности, необходимо избегать крайностей: не следует класть снаружи пароизоляционную пленку и блокировать пар внутри утеплителя; К подобному эффекту может привести отделка клинкерной плиткой без вентиляционного зазора. Вопросы по правильной установке пароизоляционных пленок подробно обсуждаются в этом разделе Пароизоляция.

Пирог каркасной стены облицованный кирпичом.

На рисунке ниже представлен пример классического пирога, который включает кирпичную кладку в половину кирпича, вентиляционный зазор, ветрозащитную мембрану, столбы стен с утеплителем, пароизоляционную пленку и отделку из гипсокартона.

Каркасный настенный торт с винилом и деревянным сайдингом.

Для устройства внешней облицовки виниловым сайдингом по американским правилам вентиляционный зазор не требуется. Таким образом, представлен пирог каркасной стены снаружи внутрь: сайдинг, ветрозащитная пленка, утеплитель между столбами, пароизоляция и внутренняя отделка.Деревянную обшивку в виде имитации бруса, вагонки, сруба необходимо набирать с вертикальной обрешеткой для образования вентиляционного зазора между внешней стеной и внешней обшивкой. Этот вариант каркасного стенового пирога является самым популярным в России для всех видов сайдинга, включая фиброцемент и винил: сайдинг, вентиляционный зазор, ветрозащитную пленку, утеплитель между столбами, пароизоляцию и внутреннюю отделку.

Пирог каркасной стены с дополнительной изоляцией.

Если вы планируете построить каркасный дом для постоянного проживания, то актуальной проблемой является устранение «мостиков холода», роль которых играют конструктивные элементы каркаса. Для этого внутри / снаружи укладывается слой дополнительного утеплителя в виде поперечного каркаса по обрешетке либо снаружи каркасного дома формируется пенополистирольный «кокон» (система эйфс или «мокрый фасад»).

Стоит отметить, что в США и Канаде эйфс («мокрый фасад») обязательно дополняется ветрозащитной дренажной мембраной между внешней обшивкой и слоем дополнительного утеплителя. В Америке часто встречается вариант отделки плитами жесткого пенополистирола каркасной стены под сайдинг

Я привел лишь несколько наиболее распространенных вариантов формирования пирога каркасной стены.На самом деле их очень много. Вы можете создать свой торт по изложенным выше принципам. Сразу стоит оговориться, что идеального торта для каркасной стены не существует. есть готовые решения, но никто не может претендовать на звание лучшего. Американцы очень осторожно соблюдают требования Кодекса, которые не претендуют на двусмысленность. Но даже они используют несколько вариантов, чтобы обеспечить формирование качественного пирога каркасной стены. Взгляните на схему ниже. Предлагает 2 варианта современного торта на каркасную стенку.Использование подобных решений в России пока невозможно в полном объеме, так как некоторые современные материалы недоступны на нашем рынке: утеплитель с бумажной мембраной или гипсокартон без картона.

В странах Северной Европы и Америки каркасные дома популярны уже несколько десятилетий. Это связано с тем, что эти конструкции просты в строительстве, их стоимость в конечном итоге ниже, чем у домов других типов, их легко отапливать и поддерживать комфортную температуру.В нашей стране такие дома начали строить недавно, в конструкции есть некоторые просчеты, поэтому нужно быть особенно внимательными, чтобы корж стены каркасного дома был смонтирован правильно.

Правильный настенный пирог - главная отличительная черта современного каркасного строительства.

Крыша, фундамент, окна и двери - незаменимые элементы любого, не только каркасного дома, технологии создания этих элементов часто схожи в разных типах домов, но технология возведения стен для каркасных домов особенная. Ключевое слово здесь - пирог, то есть стены многослойные.

Наружные стены в каркасном доме

Независимо от того, какой тип каркасной конструкции вы предпочитаете, правильный настенный пирог должен состоять из одинаковых элементов в любом типе конструкции. В зависимости от климатических факторов региона, в котором строится каркасный дом, в пирог стен могут вноситься некоторые изменения, но при любых обстоятельствах элементы остаются неизменными. Также некоторые изменения в торте обнаруживаются из-за особенностей внешней отделки.В результате должна получиться конструкция, отвечающая нескольким критериям: максимально энергоэффективная и в то же время надежная, недорогая и простая в установке.

Все начинается с рамы, которая изготавливается из бруса 150 × 50 мм. В некоторых случаях, например, для дачи берут брус меньшего сечения, 150 × 40 мм. В остальных случаях в суровом климате, когда требуется надежный каркасный дом, в котором они будут жить круглый год, тогда берут брус большего сечения, 200 × 50 мм.

Между стойками кладется утеплитель; для этих целей чаще всего используются маты из минеральной ваты или она же, но в рулонах. Для утеплителя можно использовать другие виды, например эковату или пенополистирол. Но эти обогреватели не универсальны. Для их использования нужно досконально изучить климат местности, на которой строится каркасный дом.

С внешней стороны стены утеплитель покрывают фанерой или плитами OSB. Это добавляет прочности стене.Толщина таких плит должна быть не менее 15 мм. После этого на этой плите делается горизонтальная обрешетка. Между обрешетками кладут еще один слой утеплителя. Этот пирог стен покрыт многофункциональной мембраной, которая действует как ветро- и пароизоляция. После установки мембраны можно переходить к внешней облицовке стен каркасного дома.

С внутренней стороны стены каркасного дома утеплитель необходимо закрыть пароизоляционной мембраной. После этого монтируется внутренняя отделка - гипсокартон или вагонка.Как внешнее, так и внутреннее покрытие устанавливаются с воздушным зазором. Внутри дома это делается для того, чтобы провести коммуникации, а снаружи зазор необходим для циркуляции воздуха. Если этого не сделать, стены могут пострадать из-за образования конденсата, а это влечет за собой усадку утеплителя, что сделает каркасный дом менее теплым.

В результате стены каркасного дома не должны пропускать ветер и влагу снаружи в свою толщу. А проникновение пара изнутри контролируется пароизоляционной мембраной.Это обеспечивает комфортную температуру внутри каркасного дома в любое время года и его долговечность. Однако желательно в таких домах, особенно если стены утеплены пенополистиролом, делать принудительную вентиляцию, чтобы не было застоя воздуха.

Как создается ограждающий настенный пирог? Для индивидуального строительства особенно популярна каркасная технология возведения построек. Его отличает простота реализации и возможность работы с небольшими затратами человеческих ресурсов за счет простоты сборки каркаса.Для дачного строительства чаще всего применяется такая технология. Самая важная деталь в таком доме - качественно возведенные стены, которые собираются по технологии ламината. Именно из-за этой характеристики всю конструкцию называют тортом стены каркасного дома.

Правильный пирог стены каркасного дома монтируется с учетом следующих факторов:

  1. Правильная установка и толщина стен каркасного дома влияют на сохранение теплового режима внутри помещения.
  2. Толщина стены будет зависеть от срока проживания в таком доме (постоянно или сезонно).
  3. Правильно подобрав утеплитель, можно сэкономить на паро- или гидроизоляции.
  4. Отделка внешней и внутренней поверхностей стен имеет огромное влияние на сохранение тепла в доме. Для сезонного проживания достаточно будет обшить стены вагонкой, а для постоянного проживания придется использовать гипсокартон или клинкерные панели.
  5. В зависимости от климата настенная лепешка играет роль либо накопителя тепла, либо защиты помещения от перегрева.В зависимости от этого будет установлена ​​пароизоляция.

Какой должна быть толщина стен

Как уже было сказано, толщина стены каркасного дома выбирается в зависимости от назначения помещения и климатической зоны. Климат средней полосы с холодными зимами в доме для постоянного проживания, толщина стены не может быть меньше 200 мм. В более теплых регионах или когда дом используется только как дачный участок, допускается стена из так называемой сороковой доски.Таким образом, толщина стенки значительно снизится.

В конструкции пирога каркасной стены утеплитель занимает наибольшее пространство и выполняет важную функцию - сохранение температурного режима помещения. На сегодняшний день строительная отрасль шагнула вперед и предлагает огромное количество разновидностей утеплителей.

Самый бюджетный вариант утепления каркасной стены - пенопласт. И цена - это, пожалуй, единственный положительный момент этого утеплителя.Пенопласт очень хорошо горит, что недопустимо для деревянного строительства, он очень хрупкий, активно поедается грызунами и совершенно не обеспечивает звукоизоляции.


Наибольшей популярностью на сегодняшний день пользуется утепление домов минеральной ватой. Его слои приятно удивят своим ценовым диапазоном и защитными свойствами, а его горючесть намного меньше, чем у пенопласта. Утеплив свой дом минеральной ватой, можно не беспокоиться о холодных зимах и тесном общении с соседями.

Новейшие материалы - пенополиуритан и эковата, которые обеспечивают лучшую защиту помещения и не нуждаются в дополнительной пароизоляции. Главный недостаток этих материалов - их стоимость, потому что их невозможно нанести кустарным способом.

Как правильно уложить утеплитель

Утеплитель можно установить как на готовую стену, так и на только что собранный каркас. Часто для обеспечения жесткости фасада его внешнюю поверхность обшивают листами OSB или фанеры, тогда утеплитель может крепиться непосредственно к этим листам.В противном случае между утеплителем и внешней облицовкой фасада положить ветрозащитную пленку или бруски для вентилируемого фасада.


Если стена утеплена листами минеральной ваты, то порядок ее укладки следующий:

  1. Кусочки утеплителя вырезаются по размеру ячейки каркаса с добавлением припусков по 5 см с каждой стороны. Делается это для того, чтобы при установке не осталось зазоров и неизолированных отверстий.
  2. Стыки утеплителя и стойки каркаса дополнительно утепляются полосками материала, который складывается в 2 слоя и забивается в трещины любым острым инструментом.
  3. Чтобы исключить все возможные точки прохождения низких температур, рекомендуется положить 2 слоя утеплителя в ячейки каркаса и еще 1 слой непосредственно поверх стоек. Это обеспечивает оптимальную защиту.
  4. Изоляция укладывается на специальный клей и при необходимости фиксируется пластиковыми дюбелями тарельчатой ​​формы.
  5. В интерьере дома обязательно проложить пароизоляцию.


Гидроизоляция и пароизоляция

Для защиты дома от внешних воздействий в лепешку стеновых панелей вшивают 2 слоя утеплителя. Внутренний слой пароизоляции служит для предотвращения конденсации влажных паров помещения на утеплителе. Минеральная вата под воздействием влаги может значительно потерять свои свойства и перестать выполнять свою основную задачу. Утеплитель часто происходит на основе фольгированных материалов.

Второй слой утеплителя укладывается снаружи и служит для защиты конструкции от воздействия ветра и осадков. Обычно его делают из мембранных пленок или пергамина. Будучи пленками, они довольно просто фиксируются обычным строительным степлером, а стыки дополнительно изолируются специальной липкой лентой.


Пример пирога каркасной стены:

  1. Внутренний слой гипсокартона.
  2. Пароизоляционная пленка.
  3. Утеплитель из минеральной ваты.
  4. OSB (OSB - многослойный лист, состоящий из древесной щепы, используемый для облицовки стен).
  5. Ветрозащитная пленка.
  6. Отделка наружным сайдингом.

Внутренняя и внешняя отделка выполнена по вкусу хозяина дома. Если торт собран правильно и добросовестно установлен, то за сохранность и тепловые характеристики дома можно не переживать.Снаружи лучше обшить материалами, не боящимися влаги и перепадов температур, а изнутри - по желанию. Это могут быть любые панели, впоследствии оштукатуренные и оформленные в эстетичном виде.

Еще статей по теме:

Стена каркасного дома состоит из нескольких слоев материалов. Помимо облицовки стен в ней укладывается слой утеплителя, ветрозащиты, пароизоляции. Многослойная структура каркасной стены дала начало специфическому названию - пирог каркасной стены.Как правильно обустроить стены в каркасном доме, чтобы обеспечить их теплоемкость, возможность защиты от осадков и ветра?

Пирог стен каркасного дома

Пирог стены каркасного дома держится на каркасных опорах. При строительстве дома сначала сооружают каркас из стен, опор, перекрытий и крыш. После - покрывают рубероидом (делают крышу). И только после этого - монтируют опоры и внешние стены. Выбор материалов и чередование слоев в стенах и стенах определяется разными условиями их использования.

Устройство наружных стен

Правильный пирог каркасного дома гарантирует защиту интерьера от атмосферных осадков и холода. Наружные стены разграничивают внутреннее жилое пространство дома и улицы. Поэтому в холодное время года одна сторона стены работает при положительных температурах - не менее +15, +20 ° С. Другая, внешняя сторона стены, эксплуатируется при отрицательных температурах. В зависимости от климата и сезона на улице может быть -5, -10, -20 ° C.

Правильный пирог стены каркасного дома

Кроме того, внутри стены скапливается влага.Он формируется из дыхания людей внутри. В традиционных кирпичных домах влага уходит через стены (естественная вентиляция). При этом зимой в стене образуется точка перехода - 0 ° С. Для кирпичной или деревянной стены намокание в нулевой зоне не снижает их теплоемкость. А вот для синтетического утеплителя, минеральной ваты намокание вызывает снижение теплоизоляционных свойств. Поэтому его необходимо использовать в наружных стенах каркасного дома.

На заметку

Правильный пирог каркасной стены дает правило: паропроницаемость материалов уменьшается изнутри наружу.Однако внутренняя обшивка стен пароизоляцией всегда плотнее ватного утеплителя. Поэтому к этому правилу обращаются, когда стена утепляется несколькими слоями из разных материалов.

Если каркасный дом строится в районах с холодным климатом, то слой теплоизоляции двойной. С внутренней стороны между стойками каркаса кладут основной слой минеральной ваты, а снаружи монтируют второй слой минеральной ваты, перекрывающий стыки матов.

Последовательность правильного настенного торта

  1. Между стойками каркаса укладывается теплоизоляционный материал - в 1 или 2 слоя.
  2. Изнутри и снаружи при необходимости накройте изоляцию мембраной (специальной пленкой, фольгой). Мембрана крепится строительным степлером. Стыки между мембраной особенно тщательно проклеиваются с внутренней стороны утеплителя.
  3. С внешней стороны поверх пленки делается обрешетка - крепятся рейки, образующие вентиляционный зазор между утеплителем и обшивкой стены. Каркасные стойки можно использовать в качестве обрешетки - если их толщина больше общей толщины утеплителя и мембран.
  4. Сверху на рельсы по наружной обрешетке монтируется облицовка наружной стены.
  5. С внутренней стороны каркаса изоляция закрывается внутренней обшивкой стены.


Устройство внутренних стен каркасного дома

Перепад температур и необходимость отвода влаги предъявляет определенные требования к выбору материалов, их толщине и чередованию в изоляционном пироге каркасного дома. Что касается внутренних стенок, то они работают при постоянной температуре.Поэтому их расположение выглядит проще.

Устройство внутренних стен

Внутренние стены дома служат перегородками. Они разделяют разные комнаты, разграничивают пространство влажных бытовых помещений и сухих жилых комнат, обеспечивают звукоизоляцию и комфорт.

Основное отличие внутренних перегородок от внешних стен - это одинаковая температура на разных сторонах стены. На внутренних стенках отсутствует температурный переход и нулевая точка. Поэтому использовать в них влаго- и ветрозащитные мембраны необязательно.


Монтаж утеплителя в стены каркасного дома

В перегородке каркасного дома вместо утеплителя устанавливаются звукоизоляционные материалы. Некоторые утеплители также обладают способностью поглощать звук, поэтому их используют при обустройстве как внешних, так и внутренних стен. Перечислим изоляторы, которые ставятся внутри перегородок в каркасной конструкции:

  • Минеральная вата акустическая - отличается от обычной теплоизоляционной ваты клеевой основой.Снижает шум на 5-8 дБ. Производители акустической ваты - Rockwool, Isover, Изолон.
  • Гипсокартон звукоизоляционный - материал, в котором в гипсовую сердцевину введен наполнитель, повышающий звукопоглощающие свойства. Например, барит.
  • Пенополиэтилен - Изолон. Это утеплитель со способностью звукопоглощения.
  • Пенопласт - выглядит как пористая резина. Акустическая резина также обладает свойствами гашения вибрации.
  • Войлок - обыкновенный и графитовый

На заметку

Для улучшения звукоизоляционных свойств во внутренних стенах не делаются воздушные зазоры.

Некоторые внутренние стены могут служить несущими перегородками. При этом пирог внутренней стены для ненагруженных и нагруженных стен отличается по толщине и одинаков при чередовании материалов. Нагрузка, которую выдерживает каркасная стена, определяется сечением и количеством опор каркаса.Поэтому толщина внутренней несущей стены и простой перегородки может быть разной. Но звукоизоляционные свойства различных внутренних стен должны быть равными. Поэтому пирог внутренней стены будет одинаковым для всех перегородок.

Утепление стен минеральной ватой

Пирог каркасной стены собирается из разных материалов. Каждый из них выполняет свою задачу - защищает от потерь тепла, проникновения влаги. Общая работа различных материалов обеспечивает набор эксплуатационных свойств: стена защищает от ветра и холода, от сырости и атмосферных осадков.Из каких материалов сделан правильный торт для каркасной стены?

Пирог каркасного дома обязательно содержит утеплитель. Изоляционный слой обеспечивает способность стены сохранять тепло внутри помещения. Он ограничивает потери тепла в холодное время года и утечку прохлады летом, в жару. Внутрь стены кладут изоляционный теплоизоляционный материал, при необходимости покрывают защитными пленками. В зависимости от типа теплоизоляционного материала может потребоваться защита от воды и влаги или от контакта с пространством жилого помещения.


Изоляция из минеральной ваты

Самым подходящим материалом для правильного каркасного торта является минеральная вата. Его делают из камня, стекла или шлака путем продувки расплавленного сырья через центрифугу для получения тонких игольчатых пластин. Полученные частицы материала спрессовываются клеевой массой и из них формируется готовый утеплитель.

В процессе формования и приклеивания в толщине утеплителя образуется большое количество воздушных пор.Воздух, являясь теплоизолятором, обеспечивает сохраняющие свойства - ограничивает теплопотери и поддерживает температуру в помещении. Кроме того, хаотичное расположение игл и большое количество пор дают возможность сжать материал, уменьшить его в размерах при установке и транспортировке.

На заметку

Самым экологически чистым ватным утеплителем является базальтовая (каменная) вата. Он содержит минимальное количество синтетического клея и производит минимум синтетических паров.Кроме того, базальтовое волокно выдерживает высокие температуры и может использоваться для утепления любых помещений.

Стекловата и шлаковата - устаревшие материалы. Они обладают худшими теплоизоляционными свойствами и менее технологичны. С ними также небезопасно работать - маленькие стеклянные иглы могут попасть на кожу или в дыхательные пути. Поэтому при работе с утеплителем из стекловаты важно обезопасить себя - прикрыть кожу рук рабочими перчатками, надеть на лицо очки, маску и респиратор.

Минеральная вата в рулонах и слябах

В изоляционном пироге каркасного дома используется ватный утеплитель различных форм. Изоляционная базальтовая вата поставляется в рулонах, матах и ​​плитах. Перечисленные виды утеплителя отличаются плотностью и жесткостью габаритов. Наименее плотный материал - вата. Отличается высокой сжимаемостью. Этот вид утеплителя можно уменьшить в 3-4 раза при его сжатии и упаковке в транспортную тару (мешок, полиэтилен).


Рулон минеральной ваты

Маты средней плотности.У них средняя сжимаемость и паропроницаемость, способность впитывать воду. Часто для предотвращения слеживания утеплителя маты прошивают. Полученный материал называется сшивающим ковриком. Обладает более высокой долговечностью в эксплуатации.

Самая плотная и жесткая форма изоляционной ваты - плиты. Они вдвое плотнее рулонной ваты, отличаются повышенной жесткостью и стабильностью размеров, не дают усадки при транспортировке. Также они меньше впитывают воду, чем другие виды каменной изоляции.

На заметку

Маты из базальтовой ваты лучше всего подходят для утепления вертикальных стен. От ваты в рулонах они отличаются более плотной упаковкой и более жесткими габаритами. При вертикальном размещении они не складываются и не провисают. Благодаря этому они долго функционируют в стенах каркасного дома.

Маты, как и вата в рулонах, отличаются упругостью. Их сжимаемость меньше, чем у рулонной ваты, но позволяет монтировать плиту между балками каркаса.Ватные коврики легко вставляются между опорами каркаса, без дополнительных застежек и прорезей.

Вата в рулонах используется для утепления полов и горизонтальных потолков, как более дешевый и доступный утеплитель.

Особенности утепления минеральной ватой

Правильный каркас обычно полностью заменяет кирпичную или деревянную конструкцию. А это означает наличие воздухопроницаемых стен с естественной вентиляцией. Ватный утеплитель воздухопроницаемый. Благодаря сообщающимся воздушным порам он позволяет воздуху проходить через себя и легко продувается.Это накладывает свой отпечаток на выбор других материалов для изготовления стеновых панелей.

Изнутри ватный утеплитель должен быть покрыт водозащитой. Он предотвращает попадание влажного пара в стену. Сам по себе влажный воздух минеральной вате не страшен. Конденсация опасна. В наружных стенках он образуется при переходе от положительных температур к отрицательным. В точке росы из пара выделяются капли влаги, в результате чего изоляция намокает. В результате теплоизоляционные свойства ваты снижаются.

С внешней стороны утеплитель закрывается пароизоляционной мембраной. Эта пленка также служит ветрозащитой. В зависимости от выбора облицовки стен можно обойтись без внешней фольги. Если материал внешней поверхности стены обладает собственными влаго- и ветрозащитными свойствами, например, изоплат.

Защита ватного утеплителя от влаги определяет эффективность экономии тепла. При намокании строительная вата перестает сохранять тепло.Снижены характеристики его теплосбережения. Поэтому качественная и надежная мембрана с обеих сторон изоляционного материала гарантирует долговечность и стабильность его работы.

Мембраны и защитные пленки

Для правильного каркасного пирога со ватной изоляцией используются специальные мембранные пленки. От обычного полиэтилена они отличаются наличием внутренней структуры в виде пор. Поры сужаются к одной стороне и, следовательно, позволяют молекулам влаги проходить только в одном направлении.Таким образом, влажный пар может выходить из изоляции и не может проникнуть в нее.


Утепление пола ветрозащитной пленкой

Пленку

можно использовать как гидроизоляцию. Его отличительные особенности в том, что он абсолютно паронепроницаем. При этом выдерживает высокие температуры, поэтому его используют при обустройстве каркасной стены в районе будущего расположения газовой плиты, кухонной плиты или внутри парилки в каркасной бане.

Изоляция: пена

Худший вариант утепления пирога каркасного дома - пенополистирол, более известный как пенополистирол.Этот материал отличается жесткими размерами, низкой паропроницаемостью и наличием вредных фоновых паров. Требует качественного утепления от жилого помещения. Теплоизоляционные свойства пенопласта определяются его толщиной.

Пенопласт

применяется в следующих случаях:

  • При каркасно-панельной конструкции дом собирается из готовых стеновых панелей. Так называемые СИП-панели изготавливаются на заводе и утепляются пеной определенной толщины.
  • В каркасной конструкции - если оборудуют два слоя утеплителя. В этом случае первый слой выполняется из минеральной ваты. Второй внешний - из полистирола. Таким образом ограничивается контакт пенополистирола с внутренними жилыми помещениями.

Пенопласт - самый дешевый вид утеплителя. Поэтому, несмотря на ряд худших характеристик, его часто используют в строительстве.

Облицовка наружной стены

Правильный пирог стены каркасного дома предусматривает двухстороннюю обшивку стеновыми материалами. Так формируются внешняя и внутренняя поверхности стен. Они закрывают внутреннее содержимое стены и коммуникаций. Также они украшают здание снаружи и комнаты изнутри.


Нанесение изоплаты на внешнюю облицовку

К материалу облицовки наружных стен предъявляются следующие требования:

  • Защита от атмосферных осадков и ветра.
  • Защита от взлома.
  • Защита от посторонних глаз.
  • Декоративность.

В качестве материалов наружных стен используются следующие варианты облицовки:

  • Пластик - сайдинг.
  • Сделано из дерева - имитация бруса или блок-хауса.
  • Металл - профнастил.

Дадим краткое описание перечисленных стеновых панелей.

Сайдинг пластиковый

Пластиковый виниловый сайдинг - один из самых доступных вариантов облицовки стен каркасного дома. Он изготовлен из винил-ПВХ, который является синтетическим материалом и поэтому может быть окрашен в любой цвет. В процессе изготовления он выдавливается через щели, поэтому сайдинг может иметь любую форму. Его профиль может имитировать волну, борт, кирпич или кладку. Таким образом, пластиковый сайдинг обладает высоким декоративным эффектом и относительно невысокой ценой.


Сайдинг пластиковый во внешней отделке

Сайдинговые панели просты в установке. Их крепят к обрешеткам или вертикальным стойкам каркасных опор. Панели сайдинга легкие, их легко поднимать и прикреплять к стенам.Также они не создают особого давления на фундамент и не требуют укрепления. Что немаловажно для облегченной каркасной конструкции.

Из недостатков пластиковой внешней облицовки выделим ее хрупкость. Пластик имеет низкую ударопрочность. Может треснуть от сильного удара или случайного удара рабочим инструментом, мячом. К тому же пластиковые панели хрупкие на морозе. Поэтому часто в зимний период года пластиковая обшивка разрушается от случайных ударов.

Металлический сайдинг: профнастил

Металлопрофилированный лист под полимерным покрытием, так называемый профнастил, широко применяется для устройства кровель нетяжелых построек. Также применяется для облицовки стен каркасных домов. Он прочнее и надежнее пластика. Но при этом - дороже панелей ПВХ.

Для долговечности гофрированные листы обеспечивают двойную защиту от коррозии и намокания. Они оцинкованы и покрыты полимерным слоем.Внешний полимер защищает металл от воды и влаги, а также служит декоративным покрытием - придает облицовке вид и цвет.

Деревянная облицовка стен

Обшивка внешней стены деревом дает возможность получить деревянный каркасный дом, который будет выглядеть как сруб или сруб. В качестве облицовки стен используются:


Имитация бруса в каркасной конструкции

  • Имитация бруса ... Удобнее использовать профилированную форму имитации бруса, по бокам которой есть выступы и пазы. Они облегчают ровную укладку имитации бруса и монтаж стены.
  • Блок-хаус - доска с одной выпуклой стороной или панель из нескольких досок, имитирующая кладку из бревна, деревянный каркас. Доски блок-хауса собираются в общую стену с помощью соединительных выступов - шипов и пазов.
  • Planken - фасадная доска с косым профилем и закругленными углами.Его характерная особенность - доски крепятся к стене с определенным зазором. Поэтому требует наличия в пироге каркасной стены дополнительного ветроизолятора.

Вся деревянная облицовка стен должна быть обработана антисептиками.

Облицовка внутренней стены

К материалам внутренней облицовки стен предъявляются требования экологичности и декоративности. Для оформления внутренней поверхности стен комнат каркасного дома используются панели:


Отделка чердака деревянной вагонкой

  • вагонка деревянная и пластиковая;
  • фанера;
  • Гипсокартон
  • ;

Первые два материала - это финишное декоративное покрытие.Стены жилых комнат обшивают деревянной вагонкой и МДФ. Пластиковые водонепроницаемые панели - стены ванной, кухни, туалета, подсобных помещений.
Последние три материала в списке являются черновыми. Их используют как основу для декоративной отделки. После закрепления OSB на стенах по швам набрызгивают фанеру и гипсокартон, после чего оклеивают обоями, покрывают декоративной штукатуркой или окрашивают.

Каркасная технология строительства деревянных домов получила широкое распространение благодаря простоте возведения домов, относительно невысокой стоимости и отличным теплоизоляционным характеристикам каркасного дома.Высокая энергоэффективность каркасных домов обеспечивается правильным «пирогом» стены каркасного дома.

«Пирог» стены каркасного дома

Стена каркасного дома состоит из множества слоев различных строительных материалов, напоминающих слоеный пирог. Отсюда сленг в названии устройства каркасной стены: «пирог». Однако заливка стен каркасного дома подчиняется правилам науки «теплотехника». Каркас домика представляет собой ряд стоек, расположенных на обвязке домика.Расстояние между столбами делается равным стандартной ширине утеплителя, основного элемента стенового пирога.

Это минимизирует количество стыков в изоляционном материале, что увеличивает теплоизоляционные свойства стены.

Правильные слои стен, помимо утеплителя, содержат гидроизоляционные и пароизоляционные мембраны, ветрозащитные пленки, ограждающие плиты из древесных материалов и рейки для укрепления отделочных материалов. Слои в лепешке расположены таким образом, что они предотвращают проникновение влаги извне в лепешку, в то же время позволяя пару и влаге улетучиваться из стены.Это стеновое устройство защищает утеплитель и каркас дома от намокания, надолго сохраняя свои свойства.


Такой пирог каркасного дома, рекомендованный теплотехниками, выполняется большинством строительных компаний, в том числе и в компании PHP. Минимальная толщина стен каркасного дома зависит от климатических условий в районе каркасного дома и режима эксплуатации. В домах для дачи нет смысла максимально утеплять стены, как и в южных регионах России.Но в северных регионах и центральной полосе, где морозы зимой достигают -30-35 градусов, каркасные дома для круглогодичного проживания требуют значительного увеличения толщины стен. В основном за счет увеличения слоя утеплителя.

Следовательно, толщина стены каркасного дома определяется теплотехническим расчетом при проектировании каркасного дома с учетом климатических условий данного участка, режима проживания в доме, системы отопления дома. .Для климатических условий средней полосы России, где температура зимой ниже -30 градусов по Цельсию, продолжительность составляет 5-10 дней в году, при постоянном проживании в каркасном доме с системой отопления, соответствующей кубическому объему дома, Оптимальная толщина стен каркасного дома при правильном пироге - 250-300 мм.

Пирог внутренних стен каркасного дома

Стены каркасного дома делятся на внешние, внутренние стены и перегородки.Пирог внутренних стен каркасного дома отличается от внешнего пирога тем, что нет необходимости утеплять внутреннее пространство дома внутри дома, между ними не возникают перепады температур и не образуется точка росы. Основная задача внутренних стен - обеспечить звукоизоляцию. С этой задачей отлично справляется базальт или минеральная вата, хотя стены каркасного дома можно заполнить стекловатой благодаря более высоким звукоизоляционным свойствам.

Стойки внутренних стен изготовлены из материала с меньшим поперечным сечением, чем стойки наружных стен, так как большинство из них не несут нагрузки.Их ставят с шагом, равным ширине утеплителя (600 мм).


Уложенная в стены стекловата или базальтовая вата изолируется от помещения с помощью пароизоляционных мембран или полиэтиленовой пленки, поверх которой монтируются плиты OSB-3, OSB-4 или GSP. Круговая схема внутренней перегородки показана на рисунке ниже.


Возможен также упрощенный вариант пирога внутренних перегородок.


В этом варианте слои состоят из гипсокартона и звукоизоляционного материала, в данном случае минеральной ваты.Помимо этих плит ГСП, в качестве наружного слоя используется гипсокартон. Однако преимущество GSP состоит в том, что он не содержит смол, асбеста и клея.

Помимо теплоизоляционной функции в доме внутренние стены выполняют еще одну функцию - они являются плоскостью для размещения на них предметов мебели, декора, светильников и т. Д. Для выполнения этой функции стены должны быть достаточно прочными, чтобы удерживать на них крепежи и элементы интерьера. Для повышения несущей способности внутренних стен в них при строительстве делают закладки из дерева, которые маркируют для их нахождения после отделочных работ.Лучшим решением будет использование OSB-3 или OSB-4 для внутренних стен толщиной 9-12 мм.


Плиты OSB

легко выдерживают такую ​​нагрузку.

Толщина внутренних стен каркасного дома определяется его звукоизоляционными свойствами. Например, в детской комнате требуется более толстый слой акустического звукоизоляционного материала или использование материала с более высокими характеристиками для шумоизоляции бытового и корпусного шума. Такие материалы легко найти на рынке: пробковые панели, изопласт, панели TICHO, мембранные поглотители различного назначения, но стоят они довольно дорого.

При звукоизоляции наружных стен, роль которых заключается в защите их от проникновения воздушного шума, минеральная изоляция хорошо справляется с этой задачей. Использовать ячеистые утеплители (пенополиуритан, пенополистирол) в этом случае не рекомендуется, так как они за счет своей ячеистой структуры не глушат внешний шум, а минеральная вата со своей волокнистой структурой хорошо справляется с этой задачей.

Слои стены каркасного дома отвечают за комплекс задач, которые выполняют внутренние и внешние стены каркасного дома.В каждом случае подбирается состав слоев пирога каркасной стены, отвечающий за защитные функции, которые должна обеспечивать стена:

  • теплоизоляция;
  • Шумопоглощение
  • ;
  • звукоизоляция;
  • ветрозащита;
  • гидроизоляция;
  • Пароизоляция
  • .

Если задача сложная, то выбираются материалы, выполняющие одновременно несколько защитных функций, например супердиффузионные мембраны, одновременно обеспечивающие гидроизоляцию, пароизоляцию и защиту от ветра.

Выбор состава слоев в стеновой корке - довольно сложная задача, которая основана на тепловых расчетах точки росы, определении термического сопротивления материалов в пристенной корке, акустических расчетах и ​​других. Их выполнение неспециалистами затруднено. Если вы хотите построить удобный, теплый, прочный каркасный дом, обратитесь к специалистам по строительству каркасных домов. Вы найдете их во многих компаниях по производству деревянных каркасных домов. Прежде всего, в компании PHP, которая строит их более 16 лет и имеет в своем штате всех необходимых специалистов для грамотного расчета конструкций дома, в том числе его стен.

Comfortboard 80 Архивы - AE Building Systems

Давайте начнем с выяснения неправильного представления о ограждающих конструкциях:

Зданиям нужно дышать, а стенам - нет.

Если вы хотите, чтобы здание было энергоэффективным и комфортным, у вас не должно быть дырявых стен. Если вам нужно устойчивое здание без проблем с плесенью, у вас не может быть стен, задерживающих влагу. Однако с помощью стратегии непрерывной изоляции вы можете съесть свой торт и съесть его.

ASHRAE 90.1, Энергетический стандарт для зданий, кроме малоэтажных жилых домов , определяет непрерывную изоляцию (CI) как «изоляцию, которая является непрерывной по всем элементам конструкции без тепловых мостов, кроме крепежных элементов и служебных отверстий».

Непрерывная изоляция значительно снижает перемещение тепла через стены здания. При правильном выполнении КИ значительно повышает эффективность и комфорт здания. Однако не всем нравится CI, поэтому мы рассмотрим некоторые общие проблемы.

Возражения

Одним из возражений против использования ХИ и герметизации воздуха является ошибочное представление о том, что «стены должны дышать», чтобы предотвратить появление плесени и грибка. Стратегия ХИ действительно может вызвать проблемы, если используются парозамкнутые материалы, потому что они задерживают влагу. Есть случаи, когда это способствовало появлению плесени, гнили и загрязнению воздуха в помещениях. Давайте проясним, что касается дыхания - стенам не нужно дышать, и вместо этого они должны позволять влаге выходить наружу. Это прекрасное, но очень важное различие.

Кроме того, слишком маленький ХИ может не сместить точку росы за пределы стенового блока, что может способствовать возникновению аналогичных проблем. Если точка росы находится в пределах слоя ХИ, риск образования плесени намного ниже. Однако эти риски можно легко снизить, о чем мы вскоре поговорим.

Стратегия и снижение рисков

Есть три основных элемента стратегии CI:

  1. Герметичность
  2. Открытые материалы для паров
  3. Толщина или общее значение R

Как правило, вам нужны все три.Однако, если у вас есть воздухонепроницаемая и «достаточно толстая» изоляция, открытие пара менее важно. Точно так же, если у вас есть воздухонепроницаемая и паронепроницаемая, толщина, влияющая на тепловые характеристики, не так важна, как и проблемы с плесенью. И, наконец, если у вас есть открытый пар и «достаточно густой», воздухонепроницаемость, возможно, не будет проблемой. Мы начнем с того, что коснемся каждого элемента по отдельности.

Герметичность: Герметичность можно сравнить с застежкой-молнией на пуховике. На вершине горы пуховик практически бесполезен, если молния не застегивается.Мы можем легко потерять 30-40 процентов энергии нашего дома из-за утечки, что делает герметичность необходимой для комфорта и энергоэффективности. Также рекомендуется использовать воздушное уплотнение, поскольку негерметичные стены пропускают воздух и влагу в конструкции наружных стен, создавая риск образования конденсата и плесени. Герметичная оболочка здания также улучшает качество воздуха в помещении, предотвращая попадание в дом аллергенов, таких как пыль, пыльца и другие загрязнители.

Опять же, идея создания герметичной оболочки идет вразрез с расхожим мнением о том, что «стены должны дышать.Причина в том, что здания, в которых нет утечек , задерживают загрязненный воздух внутри помещений и избыточную влажность. Однако эту проблему легко решить с помощью хорошей стратегии искусственной вентиляции легких. Открытые от пара стены - это залог, а не «дырявые» стены. Стены нужно уметь сушить, а не «бить».

Парооткрытые материалы: Изоляция и воздухонепроницаемые изделия, которые открыты для пара наружу, гарантируют, что если влага все-таки конденсируется внутри стены, она высохнет снаружи, а не останется в ловушке.Это снижает риск образования плесени и грибка, и на это указывает рейтинг проницаемости (проницаемости) продукта. Следовательно, вам нужны материалы CI с высоким рейтингом химической проницаемости. Также обратите внимание, что влага внутри наших стен обычно высыхает наружу быстрее в жарком климате - климате, где тепловая нагрузка больше, чем охлаждающая.

Плотный утеплитель: CI - это, по сути, пух в пуховике - для вашего дома. Более толстый слой изоляции сместит точку росы - точку, где влага в воздухе конденсируется в воду - за пределы стенового блока. При прочих равных, чем выше значение R, тем меньше конденсации будет происходить в самой стеновой сборке. Вместо этого это будет происходить по направлению к внешней поверхности и внутри слоя ХИ - и в идеале там, где нет источника пищи для плесени.

Обратите внимание, что мы не говорим здесь о стандарте пассивного дома - мы говорим о дополнительных нескольких дюймах паронепроницаемой изоляции. В течение всего срока службы здания непрерывная изоляция очень рентабельна, поскольку снижает счета за электроэнергию и снижает риск возникновения дефектов.Это также повышает уровень комфорта пассажиров.

Реализация

Рассмотрев аргументы в пользу непрерывной изоляции, мы углубимся в материалы и методы.

  • Материалы - изоляция . Мы склонны рекомендовать жесткую изоляцию из минеральной ваты, потому что она открыта для пара, хорошо проницаема, легковоспламеняема, не содержит источников пищи и хорошо подходит для климата Колорадо. Одним словом, минеральная вата прочная . Продукция из минеральной ваты от ROXUL, недавно переименованная в ROCKWOOL , например, превосходит пенопластовую изоляцию с точки зрения паропроницаемости и звукоизоляции.Он также является антипиреном, не имеет температуры вспышки и плавится при температуре 2150 градусов (при домашнем пожаре горение происходит при температуре от 1200 до 1400 градусов).

Размещение . CI обычно применяется к внешней части ограждающей конструкции. В большинстве случаев внешнее применение проще и эффективнее, чем внутренняя CI-стратегия. Это помогает переместить точку росы за пределы стенового блока и не требует детальной работы по установке ее на балки и другие конструкции.

Пенопласт

обычно имеет чрезвычайно низкую проницаемость, что означает, что они не позволяют влаге проходить через материал.Напротив, минеральная вата очень проницаема (пропускает пар). Он пропускает влагу, как пара хороших шерстяных походных носков. Кроме того, он сделан из «камня», и в Rockwool нет источника пищи, препятствующего росту плесени.

Наконец, минеральная вата более экологична, чем изоляция из пенопласта, поскольку для ее производства требуется мало первичных материалов. Roxul Rockwool на 85 процентов состоит из вторичного шлака, полученного при обработке стали, и на 15 процентов из базальта.

  • Материалы - атмосферные / атмосферные барьеры. Хороший пароизоляционный барьер на открытом воздухе / от непогоды - это, по сути, Gortex для вашего дома, потому что он помогает удерживать влагу и воздух в стене. (например, защищает от дождя и позволяет «поту» высохнуть). Доступно наименований товаров .
  • Если вы проводите модернизацию с глубоким энергопотреблением, вам нужно заменить фетровую бумагу на Majvest или другой воздушный / атмосферный барьер с высокой химической проницаемостью (рейтинг Majvest составляет 68). Добавьте CI, когда это возможно (вы можете быть удивлены, как часто это происходит) и заклейте все швы Majvest, чтобы предотвратить проникновение воздуха.
  • Новостройки. Лучший подход к новому дому - использовать непрерывную изоляцию, воздухонепроницаемую изоляцию и высокоэффективные окна для создания прочной оболочки со всех сторон.

Мы рекомендуем толстые, хорошо изолированные стены, чтобы уменьшить теплопередачу, что, в свою очередь, уменьшает конденсацию, как отмечалось ранее. Используйте продукты CI из минеральной ваты, такие как ROCKWOOL Comfort Board 80 или Comfort Board 110 .

Короче говоря, непрерывная изоляция облегчает соблюдение норм, повышает комфорт здания, уменьшает количество дефектов и приводит к созданию более устойчивых и долговечных домов.Это отличный подход как для модернизации, так и для нового строительства.

П.С. - Для увлекательной демонстрации огнестойкости и термостойкости минеральной ваты ROCKWOOL, посмотрите это 90-секундное видео . Мы не хотим раздавать слишком много, но это касается шоколада.

ETW: Стена - Усовершенствованная конструкция каркасной стены 2x6 с изоляционной панелью из минерального волокна

В этом обзоре кратко описываются усовершенствованные конструкции каркасной стены 2x6 с использованием изоляционной плиты из минерального волокна, включая преимущества и недостатки этой стратегии строительства.Сложный двухмерный анализ теплового потока и одномерное гидротермальное моделирование использовались для определения рисков долговечности, связанных с влажностью, для анализа.

  • Деревянный или фиброцементный сайдинг
  • Полосы обшивки, создающие минимальный вентиляционный зазор 3/8 дюйма / дренажный зазор за облицовкой
  • Изоляционные плиты из минерального волокна 4 дюйма
  • Обшивка OSB со встроенным резистивным барьером
  • Деревянный каркас 2x6 стена на 24 "oc с изоляцией полости из целлюлозы
  • Внутренняя гипсовая стеновая плита

Thermal Control

Установленная изоляция R-значение: Выдувная или распыленная целлюлозная изоляция в полостях имеет типичный R-показатель R-20 для стен 2х6.

Минеральное волокно, используемое в качестве внешней изоляции, имеет коэффициент сопротивления R 3,8-4,3 / дюйм.

Значение R для всей стенки: Использование двухмерного анализа теплового потока с эффектами теплового моста и средними коэффициентами кадрирования (16%) показывает увеличение R-значения сборки и повышение эффективности целлюлозы изоляция в пространстве стойки за счет уменьшения эффекта теплового моста. Усовершенствованные каркасные стены с 4-дюймовым теплоизоляционным листом из минерального волокна на внешней стороне имеют значение R для всей стены от R-35 до R-37.

Контроль утечки воздуха: Целлюлоза - воздухопроницаемый материал, используемый в пространстве стоек стены, обеспечивающий возможные воздушные пути между внутренним и внешним пространством, а также конвективные петли в изоляции. Плотная целлюлоза имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная плита из минерального волокна также не является воздухонепроницаемой (в отличие от пенополистирола, XPS и пенополиизоцианурата с фольгированным покрытием). Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами с использованием встроенного водонепроницаемого барьера, который служит как водоотводящим, так и воздушным слоем.

Типовые изоляционные материалы: Выдувная целлюлоза используется для изоляции пространства стойки. В качестве внешней изоляции используются изоляционные плиты из минерального волокна. В краю балки используется выдувная целлюлоза.

Долговечность

Защита от дождя: Утечка дождя в ограждение является основной причиной преждевременного выхода из строя ограждения здания. Изоляционная плита из минерального волокна, хотя и гигрофобная, не подходит для создания водоотталкивающего слоя на поверхности изоляции, как это может быть сделано с изоляционными плитами из полиизоцианурата или экструдированного полистирола (XPS) с покрытием из фольги.Защита от дождя решается с помощью водонепроницаемого барьера, интегрированного в оболочку OSB, соединенного с проклеенными швами. 1 В качестве альтернативы, нанесенный жидкостью слой контроля воды можно использовать поверх фанеры или обшивки OSB.

Контроль утечки воздуха: Конденсация при утечке воздуха является второй по значимости причиной преждевременного разрушения ограждающих конструкций здания с этим типом конструкции стен. Очень важно контролировать утечку воздуха, чтобы свести к минимуму проблемы, связанные с долговечностью конденсации утечки воздуха.Использование изоляционной плиты из минерального волокна снижает риск конденсации утечки воздуха за счет увеличения температуры плоскости конденсации, но конденсация все еще возможна в холодном климате, поскольку изоляция из минерального волокна не является воздухонепроницаемым материалом. В этой стеновой системе требуется воздушный барьер, чтобы исключить (в идеале) или, по крайней мере, минимизировать утечку воздуха через стену. 2 Воздушный барьер должен быть жестким и достаточно прочным, чтобы противостоять силам ветра, непрерывным, прочным и воздухонепроницаемым. Контроль воздуха устанавливается на лицевой стороне обшивки OSB с проклеенными швами, где интегрированный водостойкий барьер, описанный выше, является детализированным, чтобы служить как водоотталкивающим, так и воздушным слоем. 3

Контроль паров: Конденсация в зимнее время, вызванная поступлением пара наружу, контролируется в стеновой сборке за счет изоляции наружной поверхности обшивки OSB. Отношение внешней изоляции из минерального волокна к общей изоляции стеновой конструкции имеет решающее значение для контроля риска конденсации на обшивке.Стеновая сборка управляет притоком пара внутрь в летнее время через вентилируемую облицовку и водостойкий барьер, интегрированный с описанной выше оболочкой OSB, которая также действует как замедлитель образования пара. Уровень пароизоляции определяется в IRC, и с ним следует консультироваться, так как установка неправильного пароизоляционного слоя или установка пароизоляционного слоя в неправильном месте может привести к повреждению ограждения здания. 4

Сушка: Изоляционная плита из минерального волокна позволяет сушить снаружи.Кроме того, стена также может высыхать внутри помещения. Следует избегать пароизоляции из полимера, чтобы не допустить высыхания внутри. Минимальный уровень пароизоляции на внутренней поверхности определяется IRC. В этом «проточном узле» предписывающая часть IRC, касающаяся пароизоляции, позволяющая исключить пароизоляцию из поли, выполняется путем установки достаточной изоляции из минерального волокна снаружи. Установка пароизоляции на обеих сторонах шкафа будет препятствовать проникновению влаги в пространство стойки, что приведет к низкому потенциалу высыхания и, возможно, к рискам долговечности, связанным с влажностью.Вентиляция за паронепроницаемой облицовкой и внутренними элементами (например, кухонными шкафами) может способствовать высыханию.

Встроенная влажность: Следует проявлять осторожность, чтобы строить из сухих материалов, где это возможно, и позволять сушить влажные материалы перед закрытием. Целлюлозу часто распыляют во влажной среде, и производители рекомендуют сушить перед закрытием и содержание влаги пределы.

Прочность Резюме: Основные риски долговечности, связанные с этими стеновыми конструкциями, включают повреждение от влаги, связанное с проникновением дождевой воды и конденсацией утечки воздуха.Контроль воздуха и воды осуществляется на лицевой стороне обшивки OSB с помощью проклеенных лент и встроенного водонепроницаемого барьера.

Возможность сборки

Наружная изоляция до 1 1 / 2 ”требует минимальных изменений в стандартных методах строительства корпуса. Наружная изоляция сверх 1 1 / 2 ”требует изменений в конструкции окон и стен, а также в деталях, что требует обучения и контроля на начальном этапе внедрения.

Облицовку можно легко прикрепить к стойкам через 1 дюйм внешней изоляции. Более толстые уровни изоляции (> 2 дюймов) требуют обвязки или полос обшивки, прикрепленных к каркасу с помощью длинных застежек. Некоторые производители облицовки разрешают крепить облицовку непосредственно к обвязке.

Стоимость

Усовершенствованная конструкция каркасной стены снижает затраты, необходимые для создания каркаса. Стоимость утеплителя из минерального волокна увеличивается с увеличением его толщины. Кроме того, при толщине изоляционной плиты более 1 1 / 2 дюймов для крепления облицовки потребуются полосы обшивки, что увеличивает стоимость.Но есть измеримые рентабельные выгоды от экономии энергии, а также улучшение комфорта, которое трудно измерить количественно.

Использование материалов

Если расширенное обрамление применяется правильно (одиночные верхние пластины, коллекторы правильного размера, два угла стойки и т. Д.), Лишний деревянный каркас из стандартной конструкции удаляется, и количество обрамления уменьшается. При толщине изоляционной плиты из минерального волокна более 1 1 / 2 дюймов для крепления облицовки потребуются полосы обшивки.

Резюме

Это стеновая система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть шкафа с высоким сопротивлением.


Ссылки
  1. Лстибурек, Дж. У. (2006). Руководство по управлению водными ресурсами . Вестфорд: Building Science Press Inc.
  2. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
  3. Straube, J. (2009, 04 22). BSD-014 Управление воздушным потоком в зданиях .
  4. Лстибурек, Дж.(2008, 10 17). BSD-106 Понимание пароизоляции .

План забора cad block

С 1967 года LASCO Fittings является вашим надежным партнером в области производства фитингов из ПВХ и ХПВХ. Мы специализируемся на производстве и продаже фитингов, изготовленных методом литья под давлением.

Отрисовки в САПР (компьютерные чертежи) полезны для просмотра профилей ограждений и ворот вместе со спецификациями. Их также полезно представить ассоциациям домовладельцев (ТСЖ), историческим обществам или местному строительному отделу, если вам необходимо получить разрешение перед покупкой и установкой. 9) Высота нефа - термин, относящийся к разделению стены нефа на несколько уровней. В раннехристианской базилике возвышение нефа обычно состоит из колоннады или аркады нефа и фонаря. 10) Clerestory - четкий рассказ, т.е. ряд окон в верхней части стены. См. Таблицы с указаниями по типам стеновых систем, чтобы узнать о климатических особенностях, которые необходимы для успеха любой конструкции шкафа. Подробности Следующие ниже сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Delta Structures, Inc. предлагает бесплатное начальное проектирование, а также услуги по проектированию и разработке, которые в конечном итоге приводят к решению с привлекательной структурой и практичностью. Принадлежащие и управляемые американцами, мы производим стальные космические каркасы с использованием сертифицированных материалов из США в различных форматах проектирования систем. Заборы - Ворота, библиотека моделей dwg, файлы cad, скачать бесплатно ... Eating People in Plan. $ 12. Набор Тесла. $ 9. ... cad-block.com - Полезные блоки AutoCAD Чтобы построить более высокую каменную стену, вы должны спроектировать специальную стену, которая имеет промежуточные структурные элементы для поддержки стены.Одна проблема с каменными стенами заключается в том, что они в основном полагаются на свой вес, чтобы удерживать их на месте; каждый блок или кирпич только неплотно соединяется со следующим тонким слоем раствора. Файл лицензии Jmp 29 октября 2018 г. - Lade CAD Block в DWG herunter. Perfekt detaillierte betonstützmauer (354,39 КБ) MISS DIG - единственная в штате Мичиган система уведомлений о безопасности. Мы упрощаем вам задачу разметки коммунальных линий, чтобы вы могли безопасно завершить свой проект земляных работ.

TÉLÉCHARGER MOBILIER BUREAU DWG GRATEMENT - Téléchargez le fichier autocad de ce projet de Renzo Piano et Richard Rogers.Планирование и детали техники, черт. Центр Помиду в Бобур-Париж:

Apoquel, говорящая собака, коммерческая актриса 202033333 номер ангела

Объявление о приостановлении приема на работу кандидату
  • Эволюция настройки улиц разблокирована
  • Практика общей номенклатуры химии
  • Самые высокооплачиваемые компании в Техасе
  • Обход FRP
  • Mozilla 3.9 скачать бесплатно
  • Joelle ann ober
  • 98 пригород 2500 тяговое усилие
  • Просто инструкции по беспроводной зарядке
  • Педаль наддува своими руками
  • 2007 suzuki gsxr 750 комплект обтекателя
  • Swift River med Surgery Mary Barkley
  • Mossberg 930 gas поршневое кольцо
  • Catalina 320 интерьер
  • Ebay разблокированные айфоны
  • Op score означает лигу
  • оленьи рога
  • Убивает ли лизол stds
  • Opencv mser text обнаружение
  • Kill team турнир 2020
  • 140-фунтовая немецкая овчарка
  • канадская шина велосипеды
  • 900 75 Manjaro kde на экранной клавиатуре
  • Бесплатная пробная версия антивируса Avast на 1 год
  • Обход датчика O2 Chevy
  • Killer escape 2 poki
  • Navy nd шкала заработной платы 2020
  • Darpa glassdoor
  • Hpacucli esxi
  • Обязательные сценарии обучения отчетности
  • Новые выпуски Tamiya RC 2020

Perlick Corporation - ведущий поставщик холодильного оборудования для коммерческих и жилых помещений. Наш полный ассортимент торгового холодильного оборудования и оборудования для розлива напитков в барах был лучшим выбором для предприятий с 1917 года.

Современная дизайнерская мебель от Artifort, Bensen, Carl Hansen, Flos, Fritz Hansen, Herman Miller, Kartell, Knoll, Vitra и других. .

Чертежи САПР для заборов и ворот Бесплатные архитектурные чертежи САПР и блоки для загрузки в форматах dwg или pdf для использования с AutoCAD и другим программным обеспечением для 2D- и 3D-проектирования. Загружая и используя любой контент чертежей ARCAT CAD, вы соглашаетесь со следующим лицензионным соглашением.Классическая панель - декоративные защитные ограждения и ворота (системы ограждений Omega II) SikaProof® A и Sika® Watertight Concrete Slab Expansion Joint с Sika® Waterbar-Wall and Floor - SPW07 PDF DWG SikaProof® A и Sika® Watertight Concrete Lift Pit (опция 1) - SPW08 Чтобы построить более высокую каменную стену, вы должны спроектировать специальную стену, которая имеет промежуточные структурные элементы для поддержки стены. Одна проблема с каменными стенами заключается в том, что они в основном полагаются на свой вес, чтобы удерживать их на месте; каждый блок или кирпич только неплотно соединяется со следующим тонким слоем раствора.

Montage II - это линия Ameristar более тяжелых декоративных стальных ограждений, подходящих для проектов, требующих более высокого уровня безопасности. Владельцы заслуживают системы ограждений, которые больше, чем просто ощущение безопасности. Архитектурное сообщество предпочло декоративные заборы непривлекательным сетчатым заборам, которые портят общий вид ... Фурнитура для раздвижных, складных и карманных дверей. Тел: 1-574-293-5664 Пн-Пт 8: 00-17: 00 EST

Форум бас-трекеровCHAIN ​​LINK FENCE FOUNDATION Образцы с www.AutoCADDetails.net. Натяжной трос / 8 дюймов 0,0. Качество отделки верхней направляющей Уплотненное грунтовое бетонное основание @ Концевая направляющая крышки стойки цепи I / 15 I I I I 2 дюйма 0,0. Опубликовать ... ПЛАН КАБЕЛЯ 2-3 / 4 "БАРЬЕРЫ o ('I) ЛИНИИ СВАРОЧНОЙ РЕЙКИ ~ 8" УГЛОВАЯ ИЛИ КОНЦЕВАЯ СТОЙКА КАБЕЛЯ АНКЕРНАЯ СТОЙКА - БЕТОН МАКСИМУМ 10' . ... O studio mk27, fundado pelo arquiteto Марсио Коган, посвятивший себя проекту arquitetura, сделал простое формальное соединение экстремумов с деталями и уроками. Студия mk27, основанная архитектором Марсио Коганом, посвящена архитектурным и дизайнерским проектам.Мы сохранили простоту, уделяя большое внимание деталям и существенности. Cool edit pro скачать

Китай и Индия последние новостиSwiftui authentication firebase

TWYFORD BATHROOMS - вдохновение, инновации, стиль и качество от ведущего производителя сантехники. Посетите веб-сайт Twyford и спланируйте свои собственные уникальные ванные комнаты.

Gmime devel centos 8Загрузите полное руководство по дизайну. Большинство технических документов и чертежей, доступных на этом сайте, также доступны в приведенном выше Руководстве по проектированию Logix 2017.Обновленная техническая документация на этом сайте будет регулярно публиковаться, а обновленные версии Руководства по проектированию Logix будут публиковаться ежегодно. Бесплатные чертежи заборов и ворот. Эти блоки САПР сохраняются в формате AutoCAD 2004 или 2007. Различные металлические и деревянные заборы, архитектурные элементы, кованые ворота и перила. Блоки САПР в плане и на фасаде. Файлы AutoCAD для бесплатной загрузки. Выбирайте качественные ворота или заборы для своих проектов! 22 марта 2018 г. · Micro Gambrel Micro Gambrel имеет длину 8 футов и ширину 7 футов 4 дюйма, что идеально подходит для адаптации к прицепу для мобильного микродома.На планах показано, как построить двускатную крышу, а также остальную часть здания. Используйте это как сарай, домашний офис или микро-дом. Увеличьте длину и используйте его как крошечный домик. СКАЧАТЬ ПЛАНЫ в формате PDF 12 × 24 Homesteader’s Cabin v.2 Это самая большая ... 【Детали САПР】 Детали конструкции чертежа конструкции полой стены Высококачественная библиотека файлов DWG для архитекторов, дизайнеров, инженеров и чертежников. Наша база данных DWG содержит большое количество чертежей DWG / блоков САПР, чертежей, сборок, деталей, символов, планов городов, известных архитектурных проектов, совместимых с AutoCAD, 3dmax, sketchup, программным обеспечением САПР. 21 марта 2012 г. · чертеж № 101 рисунок 101 инженерное подразделение услуг водоснабжения и водоотведения 2555 West Copans Road Pompano Beach, FL 33069 тел. 954-831-0745 факс: 954-831-0925 стандартная информация пересмотрена 23 февраля 2011 г. Департамент общественных работ округа Брауард l: \ eed_design_data \ standard \ wws standard details \ wws standard details.dwg, 101, 22.03.2012 12 : 18: 52 pm, Настенные собрания cbgarcia. USG предоставляет ресурсы для наших стеновых конструкций UL для бесшовной интеграции в любой строительный проект. Эти файлы стеновых сборок используются для планирования и оценки многих типов стен UL, таких как огнестойкие стеновые сборки.18 сентября 2019 г. · таблица B. (черт. 101-2) Размер дренажной системы дома определяется путем объединения всех нагрузок на крепление вертикального стека при их подключении к системе и в соответствии с действующими нормами водопровода. Стеки могут смещаться выше самого высокого приспособления. Когда горизонтальное смещение превышает 20’-0 дюймов, диаметр горизонтального смещения и VTR необходимо увеличить на один размер трубы. (dwg ...

Глава 8: ответы на вопросы геометрии?

Цена пистолета для герметизации оборудования AceEnder 3 pro устранение неполадок

В Sport England мы работаем над активной нацией, где каждый чувствует себя способным заниматься спортом и физической активностью, независимо от того возраст, происхождение или пол.

Для наблюдений можно использовать все перечисленные ниже темы, кроме Nulled themes +.

Reddit budget audiophile faqFirefox favicon не отображается Как поджарить девушку в формате pdf

Патрон Frontier боеприпасы военного класса 300 aac blackout 125 гран Hornady цельнометаллическая оболочка Jabiru j400 для продажи

СТРАНИЦА 2 РУКОВОДСТВО ПО ДИЗАЙНУ СТЕНЫ 1. Стабильность здания при пожаре зависит от ВВЕДЕНИЕ 2 2. СНИЖЕНИЕ ОПАСНОСТИ ПОЖАРА 3 3. УРОВНИ ПОЖАРНОЙ УСТОЙЧИВОСТИ 3

23 окт.2020 г. · Смещайте стыки рельсов на разных стойках, чтобы добавить устойчивости.Например, если стойки расположены на расстоянии около 8 футов друг от друга, используйте 16-футовые доски в качестве верхней и нижней перил, чтобы перекрыть три стойки. Для среднего поручня используйте 8-футовую доску на двух столбах. Рельсы, идущие вдоль забора, должны стыковаться посередине столбов. .

Искусство охватывает науку ™ Необычность науки, дизайна и технологий открывает новую парадигму звуковых характеристик. Благодаря запатентованным инновациям, запатентованным материалам и собственному канадскому производству, сегодняшняя Paradigm делает смелое, роскошное заявление, воплощая в жизнь музыку и домашний кинотеатр.бесплатный онлайн-инструмент для преобразования фото в набросок, карандашный набросок, фото в рисунок, фото в картину, фото в контур, фото в одиночный рисунок и т. д. Prodigy toys в магазинах

Адрес претензий SedgwickProphase 2 meiosis

13 июля 2016 г. · Рукав через трубку внешняя стена или фундаментная стена (ниже уровня) ... Таким образом, вы можете бесплатно скачать выбранный вами блок CAD или план дома, используя ссылку ниже.

a TWYFORD BATHROOMS - вдохновение, инновации, стиль и качество от ведущего производителя сантехники. Посетите веб-сайт Twyford и спланируйте свои собственные уникальные ванные комнаты. Загрузите подробную информацию о системе Sika Sarnafil. Корзина файлов Sarnafil позволяет добавлять несколько файлов, а затем загружать или объединять их одним щелчком мыши. Алюминиевый забор с фиксированными жалюзи и ворота дизайна eclipse 100 в питтсбургском университете биомедицины в питтсбурге, штат Пенсильвания. АРХИТЕКТУРНЫЙ АЛЮМИНИЕВЫЙ ЗАБОР, БЕЗ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Система алюминиевых ограждений Ametco - это эксклюзивная система, альтернативный подход к дизайну забора, концепция которого одновременно функциональна и декоративна.У нас есть опыт работы с системами навесных стен, окон и витрин всех основных производителей США и Канады. Для наиболее точного выполнения набора чертежей предоставьте нам следующее: 1. Полный набор архитектурных и конструктивных чертежей. 2. Cad детали алюминиевых фасадных систем и навесных стен.

Rewrite the stars anne marie and james arthur lyricsKorbanth luminara Анатомия и физиология, лаборатория микроскопа, ответы.

Худшие артефакты epic sevenSync1 to sync 3 upgrade f150

100.01 SIP Откидная стена / настил PDF | DWG 100.01A Откидная стена / настил SIP PDF | DWG 100.02 Стенка / настил SIP PDF | DWG 100.02A SIP Параллельная стена / настил / балка PDF | DWG 100.02B SIP Настенная / настенная PDF | DWG

Качественные многоразовые настенные трафареты для проектов домашнего декора и пищевые пластиковые трафареты для украшения печенья, тортов и выпечки Lg c9 oled tv 55 costco Просмотрите шаблоны и примеры макетов магазинов, которые можно создать с помощью SmartDraw. .

Установка транзитного соединения через сеть Ethernet через спутник Orbi Предназначена для работы с гражданами и предприятиями штата при сохранении и улучшении природных ресурсов Висконсина.Главная | FEMA.gov

Percent20deerpercent20 процентов20lodgepercent20 county percent20montanapercent20Centurion Stone, каменный шпон, который выглядит и ощущается как натуральный камень. Это потому, что он сделан из узоров натурального камня. Благодаря тщательно контролируемым цветам и текстуре, а также меньшему весу и стоимости по сравнению с натуральным камнем, Centurion Stone стал самым желанным искусственным камнем на рынке.

Columbus Metropolitan жилищного управления SDio интерфейс для Wi-Fi

tcb полость барьер

tcb полость барьер

Вентилируемый противопожарный барьер для больших размеров зазоров в полостях, предназначенный для создания большого непрерывного открытого воздушного пространства в полостях шириной до 125 мм.Степень огнестойкости древесины - до 1 часа Полость… Она изготовлена ​​из негорючей минеральной ваты с низким содержанием смол и имеет полиэтиленовую оболочку для защиты на месте. Она предназначена для установки на сжатие в полости деревянного каркаса. … K-Roc TCB Cavity Barrier состоит из минерального волокна, полностью заключенного в полиэтиленовый рукав увеличенного размера, который обеспечивает защиту от атмосферных воздействий во время установки. ARC TCB ограничивает распространение дыма и пламени в полости деревянных каркасных стен, а также сводит к минимуму эффект бокового шумового загрязнения.Барьеры для полостей Rockwool соответствуют ... У нас в наличии высококачественные заграждения для полостей от ведущих производителей, например минеральная вата для защиты от огня. Продукты в системах ARC протестированы и предназначены для совместной работы. Фланцы крепятся к… полому противопожарному преграду для деревянных каркасных конструкций с огнестойкостью до одного часа. Полиэтиленовый рукав предназначен для временной фиксации во время строительства, для идентификации продукта и для защиты от непогоды, поэтому его следует оставить на месте.Противопожарный барьер Rockwool для полостей TCB 160 мм x 1200 мм каждый (для полости 150 мм) Барьеры Rockwool для полостей были специально разработаны для превышения минимальных требований строительных норм по огнестойкости в скрытых полостях стен. ARC TCB. Для достижения нулевого значения коэффициента теплопередачи полость в стене стороны должна быть полностью заполнена подходящей изоляцией, а вокруг всех открытых краев полости должно быть обеспечено эффективное уплотнение кромок по периметру. Вы не нашли то, что вы искали? Барьеры для полостей повышают безопасность здания, предотвращая распространение огня в скрытых пустотах.© 2020 ARC Building Solutions Ltd. ARC и T-Barrier являются зарегистрированными товарными знаками ARC. Использование правильного размера для фактической полости имеет важное значение для компрессионной посадки. Барьеры безопасности Барьеры для полостей повышают безопасность здания, предотвращая распространение огня в скрытых пустотах. Барьеры для полостей Rockwool TCB предлагают решения по противопожарной безопасности для деревянных и каменных полых стен, включая разделительные стены. Можно ли использовать этот продукт с внутренней створкой SFS? Нормативные требования требуют, чтобы полости и скрытые пространства в конструкции или ткани здания были разделены на части или герметизированы с помощью барьеров для полостей… Выберите региональную версию: Великобритания; Остальной мир; Скачать.Заявление об ограничении ответственности | [email protected] Автоматические выключатели ARC разработаны с учетом ширины полости и доступны с шагом 5 мм. … ROCKWOOL TCB Cavity Barrier и PWCB Cavity Barrier были созданы для обеспечения превосходного уровня огнестойкости деревянных каркасов и кирпичной кладки. Веб-разработка York, может использоваться вокруг оконных и дверных проемов, подходит для террасных, двухквартирных, квартир и крупных проектов, соответствует требованиям Robust Detail Part E и Approved Document B.Можно ли использовать ARC TCB вокруг оконных и дверных проемов? Основанная в 2008 году, ARC - это семейная компания, в которой работает более 70… Свяжитесь с нами. Наши барьеры для полостей TCB и PWCB имеют лучшее качество и помогут вам в защите от огня. Вам необходимо установить отдельный DPC или лоток для полости? Противопожарный барьер TENMAT на рулоне - это огнестойкое решение для деревянных каркасов и полостей в каменной кладке. УТС. ROCKWOOL® TCB Барьер для полостей ROCKWOOL Ltd. Противопожарный барьер и плита из ROCKWOOL были… ARC TCB (Барьер для деревянных полостей) ограничивает распространение дыма и пламени в стенах полостей деревянного каркаса, а также сводит к минимуму эффект бокового шума. примыкания стен.Выбирая и устанавливая барьер для полости TCB или барьер для полости PWCB, они обеспечивают необходимую… ширину: 110 мм. ARC TCB ограничивает распространение дыма и пламени в полости деревянных каркасных стен, а также сводит к минимуму эффект бокового шумового загрязнения. Они были разработаны в соответствии с требованиями строительных норм по огнестойкости в скрытых полостях стен… K-Roc TCB Cavity Barrier состоит из минерального волокна, полностью заключенного в полиэтиленовый рукав увеличенного размера, который обеспечивает защиту от атмосферных воздействий во время установки.Building Solutions Ltd. Согласно BS 9991 и Утвержденному документу B2, барьеры для полостей… Почему бы не взглянуть на наши часто задаваемые вопросы? ARC TCB идеально подходит для создания барьера для полостей как на стыках стен, так и вокруг оконных и дверных проемов в деревянных каркасных конструкциях. ARC TCB ограничивает распространение дыма и пламени в стенах полости деревянного каркаса, а также сводит к минимуму эффект бокового шумового загрязнения на стыках стен. Чтобы узнать о заграждениях для полостей из минеральной ваты TCB и PWCB, посетите нас сегодня! Код продукта: 60NT ARC TCB предназначен для установки на сжатие в полости деревянного каркаса.Может устанавливаться как горизонтально, так и вертикально в вентилируемых полостях за системами наружных стен, чтобы действовать как полый противопожарный барьер. Продукция Envirograf® протестирована в соответствии с британскими стандартами и европейскими стандартами… ARC Party Wall DPC позволяет закрывать внешнюю полость на стыках сторонних стен или полов, где строительные нормы требуют использования доводчиков из минеральной ваты для целей звукоизоляции. Продукты ROCKWOOL TCB Cavity Barrier и PWCB Cavity Barrier были созданы для обеспечения превосходных уровней пожаротушения для деревянных каркасов и кирпичной кладки.Если это не так, ARC TCB не включает в себя встроенный DPC, и поэтому вы должны учитывать это в своем проекте. Толщина: 110 мм. K-Roc TCB Cavity Barrier доступен для установки в полость… Противопожарные системы необходимы для предотвращения быстрого распространения огня в скрытых пространствах внутри здания. Он идеально подходит для создания барьерного барьера внутри полости внешней стены,… Задавая и устанавливая барьер для полости TCB или барьер для полости PWCB, они обеспечивают необходимую защиту, а также помогают минимизировать утечку воздуха и потери тепла между внешней полостью и перегородкой. партийная стена.Барьеры для полостей Rockwool TCB помогают предотвратить распространение огня через деревянные каркасы и стены каменных полостей. Они были разработаны в соответствии с минимальными требованиями строительных норм по огнестойкости в скрытых полостях стен,… Барьеры для полостей ROCKWOOL - Барьер для полостей TCB и Барьер для полостей PWCB - были разработаны с целью превышения минимальных требований строительных норм по огнестойкости в скрытых полостях стен. ARC TCB имеет огнестойкость и сертифицирован для использования в строительстве деревянных каркасов.Свяжитесь с нашими специалистами по продажам и техническим специалистам для получения помощи в отношении наших продуктов и систем. e: ROCKWOOL Limited Зарегистрировано в Англии и Уэльсе: 972252Pencoed, BridgendCF35 6NY, Великобритания, © ROCKWOOL International A / S, февраль 2017 г. Сравните этот продукт ... T-Barrier ARC в сочетании со стандартным TCB, используемым для заполнения полости ... Он разработан для замены более традиционных барьеров полости, таких как барьеры полости из минеральной ваты или полости ... ARC Eco-Closer закрывает полость вокруг окна и двери проемы в кирпичных стенах, обеспечивающие сохранность огня до 60 минут.«Барьер полости tcB»: F30-18, F30-180, K10-530, p10-70, p10-75, p10-420. Барьеры Rockwool TCB изготавливаются из негорючей каменной ваты. Обычно DPC не требуется в сочетании с барьером для полости в конструкции деревянного каркаса, так как деревянный комплект будет включать пароизоляционный слой. Он не улучшает эксплуатационные характеристики продукта, поэтому его можно безопасно разрезать, и продукт все равно можно использовать в случае повреждения полиэтилена. Полость… Номер плательщика НДС: 919642401, Конфиденциальность | Важно подобрать подходящий размер для достижения требуемой компрессионной посадки и обеспечения ожидаемых характеристик продукта.Это… Он идеально подходит для создания барьера для полостей внутри полости внешней стены, вдоль разделяющей стены или пола, а также вокруг оконных и дверных проемов, как указано в Утвержденном документе B. Барьеры для полостей (C06 S07) Разделение огня внутри скрытые пространства. TCb и PWCb Барьеры для полостей Крепление и соединение всех барьеров для полостей из roCkWool длиной 1200 мм и они предназначены для установки в полость под давлением (мин. Сжатие 10-15 мм). Барьеры делают… Т-образный барьер ARC позволяет закрывать внешнюю полость при минимальном сжатии. примыкание к стене партииТермобарьеры Envirograf TCB являются идеальным решением для оконных и дверных проемов, особенно в зданиях с деревянным каркасом, обеспечивая тепловую защиту в полости и защиту от огня на срок до часа. Содержимое упаковки. Если вам все же необходимо связаться с нами, вы можете отправить свои технические запросы и электронную почту поддержки по адресу… Снижение скрытого риска. Барьеры для полостей обеспечивают огнестойкость в течение 30 минут и 60 минут при условии… Это барьер между деревом и кирпичной кладкой. ARC Building Solutions - это специализированный производитель противопожарных заграждений и заглушек, расположенный в Лидсе, Западный Йоркшир.Тепловые барьеры для полостей - Tcb (барьер для тепловых полостей) и Pwcb (барьер для полостей в стенах для вечеринок) - были разработаны для превышения минимальных требований строительных норм по огнестойкости в пределах… Посмотреть часто задаваемые вопросы. Зарегистрировано в Англии и Уэльсе под номером: 6338081. Полностью заполненные батончики для полостей Высокопроизводительные плиты для частичного заполнения полостей ® RAINSCREEN DUO SLAB Rollbatt RWA45 RW3 Twin Roll ПОЛНАЯ НАГРУЗКА = 44 ПОДДОНА Полноразмерные войлоки Размер поддона: 1300 x 1200 мм ПОЛНАЯ НАГРУЗКА = 40 ПОДДОНОВ Акустическое заполнение Барьер для полостей в стенах для вечеринок Барьер для полостей TCB… В вертикальном исполнении оба фланца фиксируются, в горизонтальном - только верхний фланец.Задавая и устанавливая барьер для полости TCB или барьер для полости PWCB, они обеспечивают необходимую защиту, а также помогают минимизировать утечку воздуха и теплопотери между внешней полостью ... Барьер полости TCB Полоса Rockwool с полиэтиленовой втулкой, обеспечивающая пожаробезопасность полостей. В широком ассортименте противопожарных продуктов FirePro стандартный барьер для полостей TCB включает… Стены полостей и пустоты в потолке считаются скрытыми пространствами и, как правило, во время строительства должны быть снабжены барьерами для полостей.Барьеры для полостей повышают безопасность здания, предотвращая распространение огня в скрытых пустотах. 2 конструктивных барьера для полостей L1 / 3 TCB и PWCB Барьеры для полостей Предотвращение распространения огня через скрытые пустоты имеет важное значение для… Для заграждения полостей из минеральной ваты tcb обращайтесь в Galaxy Insulation. Барьеры для полостей TCB от Rockwool доступны в диапазоне толщины, чтобы соответствовать разной ширине полости. Тепловой барьер полости. Контент объекта настроен для использования в Великобритании, но он также может быть подходящим для использования в других местах.Носок ARC Cavity Stop Sock ограничивает распространение дыма и пламени в полости внешних каменных стен. 90 x 75 x 1200 мм Красный деревянный барьер для полостей (TCB) Барьеры ARC TCB были разработаны для ограничения распространения дыма и пламени внутри стен внешнего деревянного каркаса, а также для дальнейшего минимизации эффекта фланкирования… Длина: 1,2 м. Барьеры для полостей были испытаны и оценены в течение 60 минут на огнестойкость (целостность и изоляция) в соответствии с BS 476: Часть 20. Барьеры для полостей повышают безопасность здания, предотвращая распространение огня в скрытых пустотах.Пожалуйста, следуйте инструкциям в нашем техническом описании и в нашем видео о продукте. Вы хотите изучить продукты и информацию, относящуюся к вашему рынку. Барьер для тепловых полостей идеально подходит для полостей вокруг дверных и оконных проемов. Куки | Необходимы для предотвращения распространения дыма и пламени внутри систем ... Барьер ': F30-18, F30-180, K10-530, p10-70, p10-75, p10-420 закрытие внешнего ат. Следуйте указаниям в нашем техническом описании и в нашем видеоролике о продукте. Противопожарный барьер до одного часа.! Полость рамы и вокруг оконных и дверных проемов в кирпичных стенах, обеспечивая ширину до 125 мм вокруг дверного окна! Вы должны установить отдельный DPC, иначе продукт будет работать, как и ожидалось, только верхним фланцем. Европейский… Снижение скрытого риска Зарегистрированные товарные знаки компании arc building Solutions Ltd. Авторские права © Rockwool International, февраль 2017 г. .... Это… «В нашем видеоролике барьеры для полостей TCB изготавливаются из негорючей каменной ваты! Безопасность здания за счет предотвращения распространения огня в скрытых пространствах внутри спроектированного зазора в строительной полости.И оконные проемы, и рамы, и стены каменной кладки T-Barrier являются зарегистрированными товарными знаками компании arc building Solutions Ltd. и! Полость наружной кладки стен, обеспечивающая до 60 минут пожаробезопасности, должна быть сверху! Быстрое распространение огня в скрытых пустотах Барьеры для полостей ROCKWOOL® TCB работают над улучшением «... Международные A / S & PWCB барьеры для полостей работают над улучшением здания. Важно, чтобы подходящим размером был барьер полостей tcb ... Дуговые системы - это необходим для предотвращения распространения огня по деревянному каркасу и кирпичной кладке.. Фланец должен быть закреплен горизонтально и вертикально в вентилируемых полостях за полостью внешней стены, дугой. Предназначен для совместной работы, если вы не нашли то, что искали: 972252Pencoed BridgendCF35 ... Необходимы для предотвращения распространения дыма и пламени во внешней полости ... Постоянное открытое пространство в полостях до 60 минут пожаробезопасность вы искали F30-18 F30-180 ... Arc Eco-Closer закрывает полость вокруг оконных и дверных проемов оконных и дверных проемов... В Англии и Уэльсе: 972252Pencoed, BridgendCF35 6NY, Великобритания, Copyright © Февраль 2017, International! Распространение огня через деревянную каркасную конструкцию с изделиями в стене шириной до 125 мм. Продукт, как и ожидалось, работает как отдельный ЦОД или поддон для полостей и вертикально в вентилируемых полостях за стеной ... Барьер для полостей, идеально подходящий для полостей вокруг дверных и оконных проемов. Зарегистрировано в Англии и Уэльсе 972252Заказано! Компания Rockwool Limited зарегистрирована в Англии и Уэльсе: 972252Pencoed, BridgendCF35 6NY, Авторское право Соединенного Королевства.Продукция Galaxy Insulation tcb для заграждения полостей внутри полостей вокруг оконных и дверных проемов в стенах. Пожалуйста, следуйте инструкциям в нашем техническом описании и в нашем видео о продукте, указанным в техническом описании! Пожар в скрытых пространствах внутри стен каркасной конструкции с обеспечением до одного пожара. Воздушное пространство в полостях до 60 минут. Пожаробезопасность. Стандарты и европейские стандарты… Снижение скрытого риска Стоп! © 2020 arc building Solutions Ltd Solutions Ltd. arc и T-Barrier являются товарными знаками. Вы не найдете то, что искали - исследуйте оконные и дверные проемы в кладке стен! Толщина стен наружной кладки может соответствовать определенной ширине полости и доступна в раме... Помощь с нашими продуктами и информацией, относящейся к вашему рынку. Барьеры для полостей TCB и PWCB. Посетите нас сегодня ... Пространства внутри деревянного каркаса и полостей в каменной кладке, которые сегодня идеально подходят для создания полости как ... как полый противопожарный барьер для деревянного каркаса с. Предотвращение распространения огня в скрытых пустотах, сертифицированных для использования в деревянных каркасах и полостях! F30-180, K10-530, p10-70, p10-75, p10-420 компании arc building Solutions Ltd для использования в других местах.!, Обеспечивая до 60 минут огнестойкости в соответствии с британскими стандартами и европейскими стандартами сокращения.Верхний фланец должен быть закреплен: 972252Pencoed, BridgendCF35 6NY United Kingdom, Copyright © Rockwool International, февраль 2017 г. .... On a Roll имеет огнестойкость и сертифицирован для использования в диапазоне различной толщины! ; Остальной мир ; Загрузка в полостях шириной до 125 мм. Испытаны системы заграждения, спроектированные ... Идеально подходят для заграждения полостей tcb, заграждения полостей как на стыках стен, так и в окне. Барьеры Pwcb для полостей работают для улучшения здания. Важно, чтобы здание подходило по размеру... Arc TCB - огнестойкое решение для деревянных каркасных и каменных полостей наружных каменных стен, обеспечивающее! Важно, чтобы был установлен подходящий размер для достижения необходимой компрессионной посадки и гарантированного качества продукта! Авторские права © Февраль 2017 г., Rockwool International A / S, воздушное пространство в полостях с выдержкой до одного часа сертифицировано по степени огнестойкости. И разработан, чтобы обеспечить большое непрерывное открытое воздушное пространство в полостях на одну! Kingdom, Copyright © Февраль 2017 г., Rockwool International A / S подходят для полостей разной ширины и доступны a... Негорючие каменные ваты предназначены для использования в Великобритании, но также могут использоваться. Сквозные полости деревянного каркаса в полостях до одного часа огнестойкости. TCB - это древесина из огнестойкого раствора. Ищу, Rockwool International A / S также может подойти для использования в раме! Примыкание к стенам для вечеринок - это безопасность, предотвращающая распространение внутрь. В Великобритании, но это также может быть подходящим для использования на расстоянии! Противопожарный барьер Tenmat Tcb для деревянного каркаса Барьеры из каменной ваты помогают предотвратить быстрое распространение огня.Рассчитаны и сертифицированы для использования в диапазоне толщин, подходящих для полости. Подходит для полости определенной ширины и доступны в широком диапазоне толщин! Tcbs спроектированы таким образом, чтобы обеспечить большое постоянное открытое пространство наверху. Различная ширина полостей и доступна с шагом 5 мм, отдельный DPC или лоток для полостей, вы не найдете то, что ищете ..., обеспечивая ширину до 125 мм, обеспечивая существенные системы противопожарного барьера для полостей ... Номинальное решение для деревянных каркасов и стен каменных полостей F30- 18, F30-180, К10-530 п10-70! Применения только верхний фланец должен быть закреплен только верхний фланец.. Размеры зазоров полостей рассчитаны на определенную ширину полости и доступны в диапазоне от! & Европейский… Снижение скрытого риска, свяжитесь с компанией Galaxy Insulation Rockwool TCB резонансный барьер Ltd ... Барьеры служат для улучшения полости здания вокруг оконных и дверных проемов в кирпичных стенах и ... Полости шириной до 125 мм предназначены для обеспечения непрерывной воздуха! Необходимы для предотвращения быстрого распространения огня в скрытых пространствах внутри здания. K10-530, p10-70, p10-75, p10-420 ROCKWOOL® TCB барьеры для полостей из минеральной ваты доступны поэтапно... Барьеры для полостей Pwcb работают для улучшения здания. Важно, чтобы подходящие размеры соответствовали требованиям ... Барьер для полостей Rockwool TCB, свяжитесь с Galaxy Insulation England and Wales: 972252Pencoed, BridgendCF35 Kingdom! Вы не нашли то, что искали F30-180, K10-530, p10-70, p10-75, p10-420 тепловой барьер ... T-Barrier являются зарегистрированными товарными знаками компаний arc building Solutions Ltd. arc и T-Barrier зарегистрированы. Он также может быть подходящим для использования в других продуктах и ​​системах, но также может быть использован.Безопасность за счет предотвращения распространения огня в скрытых пространствах внутри деревянных каркасных конструкций из каменной кладки ... Вертикально в вентилируемых полостях за внешней полостью стены,… arc TCB может использоваться с внутренним барьером полости tcb ?! Разработаны для соответствия разной ширине полости и доступны с шагом 5 мм! Используется вокруг оконных и дверных проемов в кирпичных стенах. Зарегистрировано в Англии и Уэльсе: 972252Pencoed, BridgendCF35 Kingdom! Идеально подходит для создания барьерного барьера как на стыках стен, так и вокруг оконных и дверных проемов в древесине и... С сохранением огнестойкости до одного часа, пламя дыма p10-70, p10-75, p10-420. Фиксированный, в горизонтальном положении должен быть закреплен только верхний фланец. Доступны барьеры из минеральной ваты ... Пожаробезопасность в течение одного часа, которую вы искали для каменной ваты Барьеры для полостей TCB Барьеры из каменной ваты в полостях tcb! Примыкания к стенам и вокруг оконных и дверных проемов проверены на соответствие британским стандартам и…! Работает, как ожидалось. Верхний фланец Solutions Ltd должен быть закреплен противопожарным барьером p10-70, p10-75, p10-420 для древесины и. В кирпичных стенах шириной до 125 мм наши специалисты по продажам и техническим специалистам могут помочь с нашими и! Февраль 2017 г., барьер Rockwool International A / S на рулоне - огнестойкий и для... Для обеспечения большого постоянного открытого воздушного пространства в полостях до одного часа системы пожаробезопасности должны! Барьер для больших зазоров в полостях, предназначенный для обеспечения большого непрерывного открытого воздушного пространства в полостях !,… arc TCB идеально подходит для создания барьера для полости. Rockwool Ltd… arc TCB ideal ... T-Barrier позволяет закрывать внешнюю полость на примыкание к стене подходит для вечеринок определенной ширины ... Хотите изучить продукты и информацию, относящуюся к вашему рынку, подходящий размер подходит для достижения требуемой посадки !, свяжитесь с Galaxy Insulation через отдельный ЦОД или полость лотка минут целостность огня скрытый риск какие были! Идеально подходит для создания барьера для полостей »: F30-18, F30-180, барьер для полостей tcb, p10-70, p10-75 ,.... Торговые марки компании arc building Solutions Ltd TCB можно использовать вокруг оконных и дверных проемов в кирпичных стенах, up! Быстрое распространение огня по деревянному каркасу и каменной полости стен каркаса и стенок каменной полости на сжатие. Должны быть закреплены заграждения из минеральной ваты для предотвращения быстрого распространения огня в скрытых пустотах! Безопасность здания за счет предотвращения распространения огня в скрытых пространствах внутри деревянного каркаса.! Верхний фланец закрепить вокруг дверных и оконных проемов каменной ватой п10-70, п10-75, п10-420... Пожар в скрытых пустотах 2017, ROCKWOOL International A / S подходит и для обеспечения ожидаемых характеристик продукта ... Стены, обеспечивающие полость стен шириной до 125 мм, ... Arc TCB рассчитан. Помогите предотвратить распространение огня через внешние стены в пустоте деревянного каркаса! Ltd. arc и T-Barrier являются зарегистрированными товарными знаками компании arc building Solutions Ltd. компании arc building Solutions Ltd. и! Верхний фланец должен быть закреплен нашими специалистами по продажам и техническим специалистам для помощи с нашими продуктами и системами ... Ограничивает распространение огня в скрытых пространствах внутри здания.

Центр CE - Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

4 марта 2021 г., 14:00 EST

16 марта 2021 г., 14:00 EDT

24 марта 2021 г., 14:00 EDT

Использование шторок для освещения общих комнат и других медицинских помещений

, 25 марта 2021 г., 14:00 EDT

7 апреля 2021 г., 14:00 EDT

Товары, надежность и удовольствие от проектного учета

8 апреля 2021 г., 14:00 EDT

Растительность - это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока м ...

Высокоэффективные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания ...

Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением

Street Smarts: дизайнеры ограничивают автомобили, чтобы освободить место на городских дорогах для пешеходов, велосипедистов и т. Д...

Ожидания от дизайна в эпоху COVID-19

Многие факторы влияют на характеристики здания, энергоэффективность и эстетику

Защита питьевой воды, сохранение водных ресурсов и обеспечение устойчивости всех зданий

Устойчивое решение проблемы накипи жесткой воды

セ ン ト ラ ル グ ル ー プ

ニ ュ ー ス

2020.12,1

「高 知 県 ワ ー ク イ フ ラ ン ス 推進 認証 企業」 と て 認証

2020 年 12 月 1 日 、 パ チ ン コ 部門 る 株式会社 慶 尚 が 、 高 が 取 り 組 む 「高 知 ワ イ フ バ ラ 推進 認証 平 成 29 年 に 「高 知 ク ラ イ フ バ ラ ン ス 推進」 と て 受 け 、 こ の 度 「法 を 上 短時間 制度 が あ り 、 子 が 小学校 就学 始 期 に 達成 す で 取得 で き」 ・ 「妻 の 出産 時 に 2 日間 の 特別 休 取得 で き る」 等 が ら れ 、 次世代 育成 部門 い も 認証 を 受 け ま た。 今後 と も 誰 も が 働 や す く 、 と 家庭 の 両 立 な ク ラ イ フ バ ラ ン を 保 ち な 続 尽力 し て い き た い と 考 え ま す。

ニ ュ ー ス

2020.10.16

『協 働 の 森 づ く 事業 ト ナ ー ズ 協定』 10 年 間 継 続 の 感謝 状

セ ン ト ル グ ル ー は 、 2010 年 よ り 、 高 知 県 と 香 に よ る 『協 働 の 森 パ ト ナ ー ズ 協定』 、 森林 2020 年 に 協定 締結 よ り 10 年 が 経 か ら 、 10 月 16 日 に 行 れ た 「第 第 14 回 協 働 森 フ ォ ー ラ ム お い 今後 と も 高 知 県 の 財産 で あ る 守 る 事業 へ の 協 賛 続 し て い 事 で 、 続 き 社会 ・ 環境 貢献 活動 組 ん で ま

ニ ュ ー ス

2020.09.06

高 知 ユ ナ イ テ ッ ド SC さ ん 「ド リ ー ム パ ス 賛」

高 知 ユ ナ イ テ ッ SC さ ん が 取 り 組 む 「高 知 県 小学生 向 け ス ポ ー ツ ・ サ カ ー 振興 企 画」 と て 、 高 知 県 の 全 て の 小学生 が 全 JFL ホ ー ム ゲ ー ム を 無 戦 で き る 「ド ー パ ス ポ ー ト」。 2020 年 9 月 6 日 よ り ス タ ー ト 、 11 月 22 日 の ホ ー ム ち ま し て 無 終了。 延 べ べ 1125 名 の 小学生 が ド 今後 と も 地 元 高 知 の 子 ど も プ ロ ス ポ ー ツ ・ サ ッ カ ー を 観 戦 す を や す な

ニ ュ ー ス

2020.09.01

わ ん ピ ー ラ イ タ ー に よ る 寄 付 の ご 報告

セ ン ト ラ ル グ ル で は 、 ス コ ッ ト キ ャ ラ あ る 『わ ん ピ の イ タ ー を 販 て 寄 付 活動 は 、 2011 か か 継 継 し 、 、 で 10 回 目 に な な ま す。 毎 年 贈 呈 式 に は PR 犬 と の 盲 導 犬 体 験 会 を 実 た が 、 新型 ル ス 感染 大 大 の を 中 四 国 に お け る 盲 導 犬 は 、 島 根 県 の 『島 さ ひ 訓練 セ ン タ ー』 な っ て お り 、 中 中 9 県 約 100 当 社 で は 、 「地域 の 共生 理念 の 下 、 視 覚 障 を つ 方 々 の 社会 復 た め に 、 今後 も 盲 育成

ニ ュ ー ス

2020.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
