Обшивка каркасного дома снаружи доской: правила, требования к материалу

Обшивка каркасного дома снаружи доской является заключительным этапом строительства. Ее можно сделать из любого материала, в том числе и из доски. Какую выбрать обрезную доску для наружной обшивки и как ее правильно прикрепить к фасаду? Об этом подробнее далее.

Требования к материалам наружной обшивки

Обшивка дает строению жесткость, добавочную прочность и берет на себя определенную нагрузку. Это означает, что материал должен обладать механической прочностью к изгибам, сжатию, усадке. Стены должны иметь начальную форму и не изменяться с годами под действием агрессивной природной среды. Кроме того, наружная обшивка должна обладать устойчивостью к воде, температурным перепадам, действию бактерий и насекомым.

Выбирая материал для фасада, также нужно обратить внимание на то, чтобы монтаж его был простым и нетяжелым. Особенно это касается ручной работы, ведь от податливости выбранного материала зависит количество часов на работу. Он должен легко резаться, сверлиться, оставаясь в целости при этом. Конечно, обязан быть долговечным.

Технические характеристики обрезной доски для наружной обшивки

Обрезная доска — самый лучший и бюджетный вариант для фасада. Дерево является экологически чистым, доступным и простым в монтаже материалом. При этом его можно крепить к стене как вертикально, так и горизонтально. Чтобы экономно положить материал, крепить доски можно с пробелом в 30 сантиметров.

Чтобы обшивка доской каркасного дома получилась прочной и долговечной, обрезная доска должна иметь толщину от 25 миллиметров, шпунтованную структуру. Кроме того, она должна быть сухой, без трещин и процесса гниения.

Выбор сорта дерева для обшивки

Обрезная доска продается из разных материалов. В производстве используются хвойные породы деревьев, твердые породы (дуб с буком), а также осина с березой. По сорту госта 8486-86 доска бывает:

  1. отборного сорта;
  2. первого сорта;
  3. второго сорта;
  4. третьего сорта;
  5. четвертого сорта.

Отборный используется в судостроении и автомобилестроении, а четвертый — для тары с упаковкой и малоответственных деталей. Остальные активно применяются при создании мебели и в строительстве. Самый лучший сорт — первый, поскольку на поверхности такой доски нет изъянов. Она создается из хвойных деревьев, а также дуба и бука.

Второй включает в себя смольные прожилки, пятна и подходит для строительства хозпостроек. Материал для его создания — осина и береза. Третий и четвертый сорт из дуба, хвои и березы имеет большую влажность, большее количество гнили и подходит для создания забора и разных ограждений.

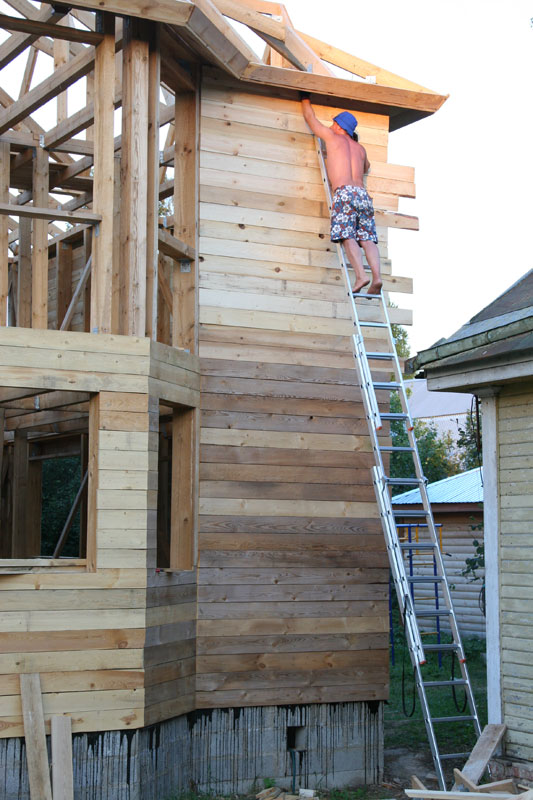

Технология наружной обшивки досками

Независимо от материала для обшивки каркасного дома, технология одна и та же. Одновременно с покрытием фасада осуществляется монтаж слоя пароизоляции с утеплением, а затем финишная отделка.

Обшивку можно выполнять с обрешеткой и без нее. В первом варианте слой пароизоляции помещают под доской и между основанием, а во втором случае — на обшивку. Обрешетка используется, когда финишная отделка будет сделана штукатуркой, покраской или плиткой. Вариант без обрешетки подходит для тех, кто будет создавать вентилируемый фасад.

По технологии наружной обшивки досками нужно выполнить пять шагов:

  1. Сделать обшивку с угла путем приложения первых досок к каркасу. Причем слой должен перекрывать низ обвязки дома. Сами доски лучше укладывать горизонтальным образом для обеспечения большей жесткости конструкции. Чтобы прикрепить доски, нужно брать оцинкованный вид саморезов с длиной не меньше 50 миллиметров. Для начала от края дома отступить примерно 1 см. При этом саморез следует вбивать в доску на 3 см, иначе под нагрузкой обшивка начнет обрывать.
  2. Следующие доски устанавливают, выдерживая зазор в несколько сантиметров. Работа осуществляется по уровню во избежание проблем с обшивкой. Стыки при этом приходятся на середину стойки. Только так можно добиться надежности крепления.
    Между верхними и нижними досками оставляют также зазор. При обшивке лучше использовать цельные доски, а не обрезки. Чем меньше будет стыков, тем лучше будет обшивка. Вырезы проемов осуществляются с помощью электролобзика или циркулярной пилы с предварительной разметкой.
  3. Далее устанавливаются доски наверху для полноценного закрытия верхней обвязки. Если в доме несколько этажей, межэтажную обвязку закрывают с помощью серединой плиты.
  4. На следующем этапе завершается монтаж обрезной доски и поверх нее кладется ветрозащитная мембрана. Она укладывается горизонтально и фиксируется с помощью степлера. На стыках дополнительно используется скотч. При этом важно, чтобы материал не провисал, поэтому натяжения быть не должно.
  5. В конце набивают высушенные и обработанные в защитном составе рейки обрешетки с шагом в 50 сантиметров. После можно обшивать дом любым декоративным покрытием, к примеру, вагонкой, сайдингом, фальш-панелями.

Важно! Если планируется окрашивать фасад, то мембрану монтируют изнутри. В таком случае утеплитель кладется в ячейки каркаса и закрывается пароизоляцией. Поверх нее уже кладут доски. В целом, чтобы завершить строительство дома, требуется обшить фасад здания обрезной доской, фанеров, ГВЛ, ДВП, ЦСП или ОСП. Самый экономный вариант — обрезная доска. К ней предъявляются при выборе серьезные требования и прикрепляют ее по особой технологии, описанной выше.

Как обшивают стены каркасных домов снаружи. Часть 2

Наиболее распространённым видом вертикальной наружной обшивки в Норвегии является обшивка досками прямоугольного сечения. Также достаточно распространена обшивка строганными досками с профилированными нащельниками «empirelekt» и обшивка с открытыми зазорами (амбарная) – «låvekledning». Помимо них в продаже имеются доски вертикальной наружной обшивки с соединением гребень-паз – «sveitserkledning», а также нащельники «barokkledning» (рис. 9.38).

Для вертикальной наружной обшивки используют строганные доски толщиной минимум 19 мм и шириной в пределах 123–173 мм. Строганная сторона должна быть обращена наружу (рис. 9.41).

Рис. 9.41 Монтаж вертикальной наружной обшивки из досок прямоугольного сечения

Нащельники могут отличаться от остальных досок обшивки — быть толще или иметь фрезеровку. Важно помнить, что чем шире доска — тем она более подвержена деформации или возникновению трещин, поэтому при ширине нащельника 173 мм, минимальная толщина составит 22 мм. При этом под каждый нащельник в месте крепления к рейке нужно будет подкладывать небольшую дощечку, но так чтобы не перекрыть вентиляционный зазор (рис. 9.53).

Доски наружной обшивки, располагающиеся под нащельником, прибиваются только к каждому второму бруску обрешётки (они будут удерживаться еще и нащельником) так, чтобы шляпки гвоздей перекрывались нащельником. Оптимальная ширина нахлёста при этом — 25 мм, расстояние от края доски до гвоздя — 10–12 мм. В Норвегии для монтажа вертикальной обшивки из досок прямоугольного сечения используют гвозди 2,2×55 или 2,8×65 мм в зависимости от толщины доски.

Нащельники крепятся двумя гвоздями или шурупами к каждому бруску обрешётки (табл. 9.12). Крепёж не должен проходить сквозь нижележащие доски вертикальной наружной обшивки. Расстояние от края доски до гвоздя обычно 25–30 мм в зависимости от величины нахлёста.

Со временем доски наружной обшивки могут подвергнуться деформации, поэтому необходимо чтобы они монтировались ядровой древесиной наружу. Это даст возможность получить наиболее плотную и долговечную деревянную наружную обшивку (рис. 9.40). Но зачастую лишь в половине из поставляемых досок наружной обшивки ядровая древесина находится на лицевой стороне. Поэтому нужно отсортировать доски так, чтобы нащельники в любом случае монтировались ядровой древесиной наружу, а доски вертикальной наружной обшивки под ними могут быть обращены ядровой древесиной внутрь.

Монтаж вертикальной наружной обшивки из досок прямоугольного сечения с нащельниками из рейки

Для данного вида наружной обшивки (рис. 9.42) используются строганные доски шириной 98–198 мм и нащельники из рейки шириной: 48, 61 и 73 мм. При стандартной толщине досок, располагающихся под нащельником 19 и 22 мм, нащельники из рейки устанавливают толще: минимум 22 и 28 мм соответственно. Расстояние между досками, располагающимися под нащельниками, должно быть минимум 10 мм, чтобы дать доскам возможность свободно расширяться при наборе влаги.

Рис. 9.42 Монтаж вертикальной наружной обшивки из досок прямоугольного сечения с нащельниками из рейки

Доски наружной обшивки, располагающиеся под нащельником будут дополнительно прижаты им, поэтому они прибиваются только к каждому второму бруску обрешётки так, чтобы шляпки гвоздей перекрывались нащельником. Оптимальная ширина нахлёста при этом — 25 мм, расстояние от края доски до гвоздя — 10–12 мм. В Норвегии для монтажа вертикальной обшивки из досок прямоугольного сечения используют гвозди 2,2×55 или 2,8×65 мм в зависимости от толщины доски.

Нащельники из рейки шириной 48–61 мм крепятся к каждому бруску обрешётки только одним гвоздём. Нащельники из рейки шириной 73 мм должны крепиться к каждому бруску обрешётки двумя гвоздями (табл. 9.12). В этом случае расстояние между досками, располагающимися под нащельниками, нужно увеличить до 25 мм.

Возможен и обратный вариант наружной обшивки, в котором используются широкие нащельники и узкие рейки под ними. Минимальное расстояние между нащельниками в этом случае должно быть минимум 15 мм для удобства покрасочных работ. Ширина реек, располагающихся под нащельниками должна быть минимум 61 мм для того чтобы обеспечить минимальный нахлёст 20 мм (рекомендуемый — 25 мм).

Монтаж вертикальной наружной обшивки из досок с открытыми зазорами

Данный вид наружной обшивки называется амбарной обшивкой. В Норвегии так обшивали фасады амбаров обшивка которых защищала каркас стены от дождя, но при этом более эффективно обеспечивала циркуляцию воздуха в вентиляционный зазоре.

Обычно для данного типа обшивки используют строганные доски обшивки прямоугольного сечения (рис. 9.43), но некоторые лесопилки производят также фальцованные доски обшивки с открытым зазором ~5 мм между досками.

Рис. 9.43 Монтаж вертикальной наружной обшивки из досок с открытыми зазорами

Зазор между досками амбарной обшивки должен быть 4–8 мм. Небольшие зазоры обеспечивают долговечность фасада. Широкие зазоры увеличивают подверженность осадкам самих досок обшивки, обрешётки и ветрозащиты под ней, а также увеличивают пагубное влияние ультрафиолетовых лучей на ветрозащитный материал.

Минимальный зазор между досками шириной 148 мм должен быть 4 мм. Доски наружной обшивки нужно прибивать к каждому бруску обрешётки. Расстояние от края доски до гвоздя делают примерно равным 25 мм. В Норвегии для монтажа вертикальной обшивки из досок прямоугольного сечения используют гвозди 2,2×55 или 2,8×65 мм в зависимости от толщины доски (табл. 9.12).

Монтаж горизонтальной обрешётки под вертикальную обшивку

Для всех ранее описанных типов вертикальной обшивки требуется горизонтальная обрешётка. Расстояние между брусками обрешётки должно быть 600–900 мм.

Самый лучший и самый простой способ монтажа горизонтальной обрешётки показан на рисунке 9.44. Такая обрешётка называется самонесущей. В этом случае на прижимную рейку* (минимум 11×36 мм) горизонтально набиваются бруски 36×48.

*Прижимная рейка нужна для лучшей фиксации ветрозащиты стены и дополнительной защиты стыков, а также для более эффективной циркуляции воздуха в вентиляционный зазоре и дренажа.

Рис. 9.44 Монтаж самонесущей горизонтальной обрешётки под вертикальную обшивку

Бруски горизонтальной самонесущей обрешётки в каждом месте пересечения со стойками каркаса стены нужно крепить к стойкам на 1 шуруп диаметром 6 мм, чтобы противостоять отсосу ветра, воздействующему на поверхность обшивки стены, и выдерживать нагрузку от собственного веса элементов наружной обшивки стены.

Используются шурупы для наружного использования, минимальная рабочая длина которых должна быть равной 6d. Это значит, что они будут заходить в стойки каркаса минимум на 36 мм.

Обратите внимание!
При использовании самонесущей горизонтальной обрешётки нужно убедиться, что длина шурупов или гвоздей для крепления досок обшивки не позволит пробить ветрозащиту стены.
Например, для крепления досок вертикальной обшивки толщиной 19 мм к горизонтальной обрешётке толщиной 36 мм нужно использовать гвозди или шурупы не длиннее 55 мм (19+36).
Для нащельников в данном случае понадобятся гвозди или шурупы не длиннее 74 мм (19+19+36).

На рисунке 9.45 представлен вариант крепления горизонтальной обрешётки к брускам, расположенным в слое дополнительного утепления каркаса стены. В данном случае стыки ветрозащиты расположены горизонтально и плотно зажимаются между брусками. Толщина горизонтальной обрешётки под вертикальную обшивку должна быть 19–23 мм, а ширина — 48 мм.

Рис. 9.45 Крепление горизонтальной обрешётки к брускам, расположенным в слое дополнительного утепления каркаса стены
Вертикальная наружная обшивка углов и проёмов

Внешние и внутренние углы наружной обшивки делаются из двух нащельников или из двух досок вертикальной обшивки, располагающихся под нащельниками (рис. 9.46). В обоих случаях одна из угловых досок должна подрезаться по ширине так, чтобы стороны угла были одинаковыми. Угловые доски по всей длине крепятся между собой на гвозди горячей оцинковки 2,5×65 мм с шагом 300 мм, можно заменить гвозди шурупами.

Рис. 9.46 Вертикальная наружная обшивка углов

У оконных и дверных проёмов доски вертикальной наружной обшивки могут выступать в роли наличников, наличники также могут монтироваться и отдельно (рис. 9.47).

Рис. 9.47 Вертикальная наружная обшивка оконного проёма.
Распределение досок вертикальной наружной обшивки

Доски вертикальной наружной обшивки нужно распределять равномерно, зоны распределения ограничиваются углами, дверными и оконными проёмами (рис. 9.47). Небольшие различия в шаге досок компенсируются изменением величины нахлёста или строганием их по ширине. Особенно нужно обратить внимание на то, чтобы расстояние до нащельников с каждой стороны проёма было одинаковым.

Распределение досок вертикальной наружной обшивки начинается с установки досок, располагающихся под нащельниками, с обеих сторон проёмов, а также у углов. Эти доски образуют различные по ширине зоны распределения (рис. 9.48).

Рис. 9.48 Зоны распределения досок вертикальной наружной обшивки
Пример распределения досок вертикальной наружной обшивки

В этом примере показывается распределение досок вертикальной наружной обшивки под окном шириной 1190 мм. Боковые наличники образуются нащельниками. Сечение нащельников — 19×148 мм, сечение досок, располагающихся под ними — 19×123 мм.

Пример распределения досок вертикальной наружной обшивки


Решение:

1. Вначале измеряем ширину зоны распределения — 1529 мм.
2. Вычисляем идеальный шаг досок вертикальной наружной обшивки. Величина нахлёста должна быть в пределах 20–30 мм. При ширине нахлёста 25 мм, идеальный шаг будет равен 221 мм.

Вычисляем идеальный шаг досок вертикальной наружной обшивки



M1 = b1 + b2 – 2×25 = 148 + 123 – 2×25 = 221 мм

3. Делим ширину зоны распределения на величину идеального шага: 1529 : 221 = 6,92. Округляем это число до 7, чтобы в дальнейшем получить реальный шаг распределения досок вертикальной наружной обшивки. Округление в большую сторону означает увеличение ширины нахлёста.

4. Чтобы найти реальный шаг M распределения досок вертикальной наружной обшивки, нужно разделить ширину зоны распределения на 7:

M = 1529 : 7 = 218 мм. Реальная ширина нахлёста будет равна: (148 + 123 — 218) : 2 = 26,5 мм.

Монтаж досок вертикальной наружной обшивки, располагающихся под нащельниками, производится в соответствии с вычисленным реальным шагом. Перед монтажом на досках маркируется величина нахлёста.

Стыковка досок вертикальной наружной обшивки

Стыки досок вертикальной наружной обшивки могут привести к короблению досок, повреждениям, вызванными гниением, и к вздутию фасадной краски.
Это происходит из-за того, что торцы досок больше всего всасывают влагу.
Поэтому стыков досок вертикальной наружной обшивки должно быть как можно меньше, и желательно чтобы они не находились в нижней части стены, так как там они больше подвержены негативному воздействию влаги. Желательно обшивать высокие стены сращенными досками наружной обшивки, это позволит избежать стыков.
Если стыков не избежать — лучше стыковать только доски обшивки, располагающиеся под нащельниками.
Стыки должны быть в разбежку и равномерно распределены, тоже касается и сращённых в заводских условиях досок если они не покрашены укрывной краской.
Как минимум 2 доски, а желательно 3, должны размещаться между стыкованными досками — чаще располагать стыки нельзя.

Обе части стыкованной доски должны быть закреплены как минимум к трём брускам обрешётки. По обе стороны стыка доски обшивки должны крепиться к брускам, как показано на рисунке 9.51. Для уменьшения коробления и стабилизации стыка — под него прибивают небольшую дощечку, так чтобы не перекрыть вентиляционный зазор.
Концы стыкованных досок должны торцеваться под углом 15–20° и крепиться к брускам обрешётки на 2 гвоздя на расстоянии примерно 100 мм от торца.
Также важно чтобы ядровая древесина обеих стыкуемых досок была обращена в одну и ту же сторону, желательно наружу.

Рис. 9.51 Стыковка досок вертикальной наружной обшивки



Монтаж вертикальной наружной обшивки у основания стены

Доски вертикальной наружной обшивки во избежание растрескивания должны крепиться к брускам обрешётки на расстоянии примерно 100 мм от торца. Нижние концы досок вертикальной наружной обшивки нужно торцевать под углом 15–20° образуя капельник, тогда капли воды будут обрываться с доски, не впитываясь в древесину торца. Для защиты торцов досок от снегового увлажнения и увлажнения от дождевых брызг нужно обеспечить зазор минимум 300 мм между обшивкой и грунтом (рис. 9.52).

Рис. 9.52 Минимальный зазор между деревянной обшивкой и грунтом, расстояние от торца досок до гвоздей



Вдоль основания стены между досками вертикальной наружной обшивки норвежцы монтируют небольшие дощечки, не перекрывающие вентиляционный зазор. Они препятствуют короблению нащельников и служат защитой от мышей. В качестве альтернативы, для защиты от мышей также используют специальные металлические ленты (рис. 9.53).

Рис. 9.53 Монтаж вертикальной наружной обшивки у основания стены



Вариантов монтажа вертикальной наружной обшивки у основания стены может быть очень много, на рисунке 9.54 можно посмотреть ещё 2 примера.

Рис. 9.54 Альтернативные примеры монтажа вертикальной наружной обшивки у основания стены



Разметка вырезов под отливы в досках наружной обшивки

В вертикальной, и в горизонтальной наружной обшивке часто нужно делать вырезы для монтажа оконных отливов.
Зазор между доской и отливом должен быть достаточным для того, чтобы вода не задерживалась здесь за счет сил поверхностного натяжения и не смачивала доску,
но из эстетических соображений, этот зазор не должен быть слишком большим.

Оптимален зазор в пределах 4–8 мм. Делать разметку выреза удобно норвежским плотницким карандашом.
Если положить его плашмя, то грифель окажется на высоте примерно 4 мм, а если — на ребро, примерно 8 мм (рис. 9.55).

Рис. 9.55 Разметка вырезов под отливы в досках наружной обшивки
Горизонтальная наружная обшивка

Существует много типов деревянной горизонтальной наружной обшивки. Доски могут быть прямоугольного сечения, одно– или двусторонней фрезеровки или иметь соединение гребень–паз.

Лицевая сторона досок может быть пиленой или строганной (рис. 9.38).

Горизонтальная обшивка из досок прямоугольного сечения

Обшивка хорошо приспособлена к погодным воздействиям так как вентилирование происходит в вертикальном и горизонтальном направлениях. Доски обшивки имеют минимальную площадь соприкосновения с обрешеткой, поэтому влага не застаивается на внутренней поверхности обшивки (рис. 9.56).

Рис. 9.56 Различные типы горизонтальной обшивки



Горизонтальная обшивка из выполняется из строганных, с двух или одной стороны, досок прямоугольного сечения. Монтируется строганной стороной наружу. Обычно толщина досок обшивки составляет 19 мм, но иногда применяются доски толщиной 22 или 29 мм. Стандартная ширина досок обшивки от 123 до 173 мм.

Горизонтальную обшивку можно делать из необрезной доски. При этом строгают только одну сторону и обрезают одну кромку, а вторая остается не обрезанной и не остроганной. Её стандартная толщина 25–32 мм.

Величину нахлёста для досок обшивки делают равной 20–30 мм. Доски крепят одним гвоздем или шурупом через нижнюю треть каждой доски (шириной до 173 мм). Гвозди или шурупы должны проходить только через верхнюю доску обшивки. В таком случае доска снизу может свободно деформироваться под влиянием погодных факторов без риска возникновений трещин. Рабочую длину гвоздей и шурупов определяют по таблице 9.12.

Горизонтальная обшивка из фальцованных досок

Доски этого типа обшивки с двух сторон фрезерованы так, чтобы задняя и лицевая сторона досок монтировались параллельно поверхности стены. Облицовка их фальцованных досок образует плотную обшивку, поэтому в сравнении с прямоугольными досками обшивки фасады из фальцованных досок должны лучше вентилироваться. Преимуществом данного типа обшивки является простота монтажа наличников и угловых стыков. Способ установки досок и их размеры аналогичны обшивке из досок прямоугольного сечения.

Горизонтальная обшивка из фальцованной доски с открытым зазором
Делается для улучшения вентиляции заобшивочного пространства. Доски обшивки имеют двойную фрезеровку выполненную так, чтобы межу досками всегда оставался зазор 2–5 мм. В отличии от остальных видов горизонтальной обшивки такие доски прибивают двумя гвоздями к каждой рейке. Обычно данный вид обшивки применяют при использовании досок из лиственной древесины.

Горизонтальная обшивка из досок Weatherboard

У этой обшивки лицевая сторона досок строгается под углом и фрезеруется нижняя сторона. После окончания монтажа обшивка выглядит почти так же, как и горизонтальная обшивка из досок прямоугольного сечения. Задняя сторона досок weatherboard параллельна поверхности стены поэтому обшивке требуется хорошая вентиляция. Обычная толщина досок weatherboard посередине 19 мм. С одной стороны толщина 28 мм, с другой — 10 мм. Ширина досок от 123 до 173 мм.

Усушка досок горизонтальной наружной обшивки

Для горизонтальных фальцованных досок обшивки стандартная глубина фальца 18 мм. Таким образом, минимальная ширина нахлеста также составит 18 мм, тогда как вертикальные доски обшивки монтируются с нахлестом 20–30 мм. Так как величина нахлеста горизонтальных досок обшивки очень мала, то нужно быть осторожным при использовании фальцованных досок шириной более 173 мм. Также важно чтобы доски обшивки были равновесной влажности, примерно равной 15–17%.

Равновесная влажность определяется температурой и влажностью воздуха в той среде, где будет находиться доска.

Фальцованные доски горизонтальной обшивки нужно монтировать как можно плотнее, не оставляя зазоров. Это связанно с тем, что в процессе усыхания материала зазор заметно увеличивается.

Импрегнирование, поверхностная обработка

В настоящий момент многие лесопилки производят доски вертикальной и горизонтальной обшивки импрегнированные промышленным способом. Также имеются в продаже доски, покрытые специальной грунтовкой. Грунтовка защищает доски от грибка и является основой для нанесения краски. Под заказ доски обшивки могут покрыть одним или несколькими слоями краски или морилки.

Доски наружной обшивки очень быстро выгорают на солнце, это создает трудности для сохранности окрашенного покрытия. Поэтому поверхность досок обшивки под покраску нужно грунтовать ещё до начала монтажа, так как грунтовкой должны быть покрыты все части подвергнутые механической обработке и места стыков. Заднюю сторону профилированных частей досок обшивки также нужно покрывать грунтовкой.

Грунтовка должна содержать фунгицидные добавки и пленкообразующие вещества на основе масла.

Грунтование торцов производится либо погружением торца доски на одну минуту в грунтовку, либо грунтовку наносят кистью в 4 подхода. Таким же образом грунтуются вырезы в досках обшивки и труднодоступные поверхности, грунтование происходит параллельно с монтажом досок наружной обшивки, ответственность за это несет плотник.

Если доски закупили грунтованными, а торцы досок на производстве были разделаны под стык, то остается только проверить, что все поверхности покрыты грунтовкой. Если доски закупили не грунтованными, то поверхности, которые плотник не покрыл грунтовкой при монтаже, должны быть покрыты грунтовкой в течение последующих 2–4 недель.

Распределение досок горизонтальной обшивки при монтаже, использование шаблонов

Фальцованные доски наружной обшивки имеют одинаковую ширину, поэтому чтобы получить хорошие горизонтальные стыки — нужно заранее правильно распределить доски горизонтальной обшивки. Особое внимание уделяется доскам обшивки над верхними оконными и дверными водоотливами и самой нижней доске обшивки у основания каркасной стены (рис. 9.57). Во вторую очередь контролируются доски обшивки под окнами и под свесом стропил. Для распределения досок горизонтальной обшивки используют шаблоны из реек заранее рассчитанной длины.

Рис. 9.57 Распределение досок горизонтальной обшивки при монтаже (цифрами показана очередность разметки)



Нижняя сторона доски вдоль основания каркасной стены должна находится примерно на 20 мм ниже уровня верхнего обреза фундамента. В случае необходимости, её можно сдвинуть вниз ещё на 10–15 мм.

Нижняя сторона досок обшивки над верхними дверными и оконными водоотливами не должна быть ниже уровня водоотлива. Это позволит уменьшить количество стыков, и уменьшить объём работы (рис. 9.58).

Рис. 9.58 Стык досок обшивки над верхними дверными и оконными водоотливами



Горизонтальные доски обшивки, монтирующиеся внахлёст, можно подстрагивать по ширине. Оптимального распределения досок обшивки можно также добиваться, регулируя величину нахлёста (мин. 20 мм).

Углы и наличники

Углы — наиболее заметные части наружных стен, оформление углов имеет большое влияние на внешний вид строения. Если угол формируется стыкованием досок обшивки вплотную друг к другу, то их обрезают под углом 45˚, а их ширина не должна превышать 123–148 мм. Более широкие доски будут деформироваться, возникнут щели и каркас стены будет подвержен воздействию осадков. В качестве альтернативы существуют различные способы оформления угловых стыков (рис. 9.59).

Рис. 9.59 Примеры оформления угловых стыков



При монтаже горизонтальной обшивки вокруг оконных и дверных проемов прибивают наличники.
Для обшивок формирующих профиль елочка создаваемых досками: weatherboard;
односторонней фрезеровки или прямоугольного сечения монтируемых с нахлестом, применяются специальные накладки из рейки с вырезами, называемые в Норвегии «krabbelist».
Они заполняют все пустоты между обшивкой стены и наличниками, что позволяет защитить каркас стены от воды и снега. Накладки (рис. 9.60) должны выступать за края наличника на 1 см.

Рис. 9.60 Обналичка оконного проема с использованием специальных накладок с вырезами



Для изготовления накладки берут рейку толщиной от 19 мм, ширина рейки должна быть такой, чтобы она выступала за пределы обшивки на 10 мм. Рейку временно прибивают к торцам досок обшивки и отмечают на ней положение досок обшивки. Затем обрезком профилированной доски обшивки размечают форму вырезов на видимой стороне рейки (рис 9.61).
Вырезы делают на циркулярке с высоко поднятым диском.

Рис. 9.61 Шаблон для разметки рейки с вырезами



Стыки досок горизонтальной обшивки

Как и для вертикальной обшивки, при стыковке досок горизонтальной обшивки соблюдаются следующие правила:

  1. Видимых стыков должно быть как можно меньше;
  2. Годовые кольца стыкуемых досок нужно располагать в одном направлении, тогда при усушке деформация досок тоже будет происходить в одном направлении. Так можно избежать раскрытия стыка.

Стыки распределяют по всей поверхности стены. Расстояние между стыками соседних досок, и минимальная длина доски обшивки при распределении стыков, должны быть не менее 1200 мм. Стыки по одной стойке допускаются с промежутком в 3 доски.

Важно не забывать заранее грунтовать торцы досок обшивки перед монтажом. Стык производят на стойке каркаса. Под стыки досок горизонтальной обшивки с прямыми торцами нужно монтировать рейки шириной не менее 48 мм. Края досок обшивки крепить одним гвоздем или шурупом с каждой стороны от стыка как можно дальше от торцов. Чтобы избежать растрескивания краев досок — нужно предварительно просверлить отверстия.

Некоторые поставщики досок продают доски обшивки с торцами, заранее разделанными под стык (рис. 9.62). Такие доски можно стыковать в середине пролета между стойками. Это уменьшает расход материала и позволяет избежать проблему с растрескиванием торцов при обычной стыковке.

Рис. 9.62 Горизонтальные доски обшивки с торцами заранее разделанными под стык



Обычно разделанные торцы досок горизонтальной обшивки на производстве не грунтуют, поэтому важно загрунтовать их вручную до начала монтажа.

Наружная обшивка из лиственных пород древесины

В Норвегии доступно разнообразие типов и профилей досок наружной обшивки также из лиственных пород древесины: дуба и осины.

Монтаж досок наружной обшивки из лиственных пород древесины происходит таким же образом, как и из досок обшивки из хвойных пород древесины. Но, как правило, обшивку из лиственных пород древесины монтируют без обработки. Рассмотрим особенности монтажа досок обшивки без последующей обработки лакокрасочными покрытиями.

Вентилируемый зазор и обрешётка

Необработанные доски обшивки из осины или дуба подвергаются значительным изменениям влажности и температуры окружающей среды, поэтому они могут легко деформироваться или растрескаться. Древесина дуба мало подвержена гниению, в то время как древесина осины более подвержена гниению, чем древесина хвойных пород.

Чтобы уменьшить деформацию досок наружной обшивки и увеличить стойкость к гниению нужно обеспечить проветривание досок наружной обшивки со всех сторон. Зазор между досками должен быть минимум 3–5 мм.

При монтаже досок наружной обшивки внахлёст, между ними тоже нужно сформировать зазор (рис. 9.63). Для этого используют пластиковые подкладочные шайбы или полоски из импрегнированных битумом МДВП. Их крепят к доскам наружной обшивки, находящимся под нащельниками. Когда нащельники будут смонтированы, видимые части полосок вырезаются стамеской.

Рис. 9.63 Монтаж досок наружной обшивки из лиственных пород древесины. Примеры формирования зазоров



Вертикальная наружная обшивки с открытыми зазорами, также как горизонтальная обшивка из фальцованной доски с открытыми зазорами даёт хорошую возможность для проветривания досок со всех сторон. Но такие виды обшивки настолько открыты, что их нельзя использовать в тех местностях, где часто идут косые дожди.

Для создания вентиляционного зазора рекомендуется монтировать рейки толщиной не менее 23 мм под горизонтальную обшивку и перекрёстную обрешётку, толщиной 19–36 мм под вертикальную обшивку. Нужно обратить внимание на то, чтобы под оконными проёмами и под фронтонными свесами кровли рейки обрешётки не перекрывали вентиляционный зазор полностью.

Требования, предъявляемые к качеству пиломатериалов наружной обшивки из лиственных пород древесины

Доски наружной обшивки из лиственных пород древесины могут быть как прямоугольного сечения, так и профилированными. Лесопилки в Норвегии производят большое разнообразие типов и профилей досок обшивки из лиственных пород древесины. Поверхность досок может быть строганной или пиленой. Пиленая поверхность поглощает больше влаги, чем строганная. Доски наружной обшивки из лиственных пород древесины должны быть толщиной минимум 20–21 мм и шириной максимум 120–123 мм. Доски тангенциального распила могут иметь большее сечение.

Обшивка из лиственных пород древесины больше подвержена деформациям, чем из хвойных, поэтому важно ещё до монтажа уделить особое внимание сортировке досок. Качественные доски должны быть предпочтительно радиального распила, из прямо растущих деревьев, сучки — небольшие и их должно быть мало. Также доски не должны содержать заболони ни с лицевой, ни с задней стороны. Доски не прошедшие по требованиям отбора лучше использовать для других целей.

Крепление досок наружной обшивки из лиственных пород древесины

Доски наружной обшивки из лиственной древесины крепят шурупами, а не гвоздями. Дубовые доски крепят кислотоустойчивыми шурупами из стали класса А4, а доски из осины нержавеющими шурупами из стали класса А2.

Важно чтобы шурупы были саморезами — имели кончики в виде сверла, тогда их можно закручивать без предварительного сверления. Но вблизи торцов досок наружной обшивки из лиственных пород древесины предварительное сверление все равно будет необходимо, даже при использовании саморезов.

Необработанные доски наружной обшивки из лиственных пород древесины испытывают значительные внутренние напряжения на протяжении всего срока эксплуатации, а стальные саморезы — хрупкие, поэтому применяются саморезы диаметром не менее 6 мм. Шляпки саморезов тоже должны быть относительно большими.

Межосевое расстояние между рейками, к которым будут крепиться доски наружной обшивки, должно быть не более 600 мм. В стенах высотой более 2,7 м и в стенах, не закрытых от осадков свесами кровли — межосевое расстояние между рейками должно быть уменьшено, в соответствии с рекомендациями SINTEF, до 400 мм.

Расстояние от самого нижнего горизонтального бруска до нижнего торца доски вертикальной обшивки должно быть 100 мм. Если это расстояние будет больше — доски вертикальной обшивки снизу будут неравномерно изгибаться, это будет выглядеть очень некрасиво. Если это расстояние будет меньше — доски вертикальной обшивки у нижних торцов могут легко растрескаться.

Чем обшить каркасный дом | Zastpoyka.ru

В послевоенные годы разрушенные здания хотели возвести быстро и особо не тратясь. Тогда-то в России и появилась востребованная ныне технология каркасного строительства. Из названия все понятно. Сначала сооружают каркас, в большинстве случаев в ход идет дерево, т.

е. балки.

После полученную конструкцию нужно обложить листовым материалом. Дальше пространство между пластами заполняют утеплителем. Раньше это был шлак и опилки. Сейчас все гораздо технологичнее. Современные утеплители позволили перевести такие здания из разряда недолговечных и не очень комфортных в разряд популярного уютного жилья.

Если говорить о минусах, то вот с чем Вам возможно придется столкнуться:

  • Слабая шумоизоляция
  • Риск того, что такой дом сгорит в разы выше, чем при строительстве здания из других материалов
  • Сроки службы, все-таки, весьма скромные

Но немало и плюсов:

  • Это дешево. Экономия будет не только на самих стенах, но и на фундаменте. Ведь такой дом относительно легкий, значит и особо крепкой основы не потребуется
  • Это быстро. Собирается дома как конструктор, в самые короткие сроки. Усадки ждать не нужно, и это позволит заселиться сразу после окончания работ
  • Это не трудозатратно. Справиться со строительством могут 2-3 человека. Причем, от них не требуется спец. образование. Достаточно простых бытовых навыков.

Когда жилье возвели, самое время задуматься об отделке стен, причем как снаружи, так и внутри. В первом случае это необходимо для защиты стен от осадков, ветров и прочих воздействий, да и эстетика не обшитого здания оставляет желать лучшего. Внутри так же не обойтись без обшивки, ведь практически любое дизайнерское решение нуждается в ровной поверхности стен и потолков.

Чем обшить снаружи

Для начала давайте усвоим, что есть черновая отделка каркасного дома снаружи, а есть — финишная. Начнем с черновой. Во-первых, она должна служить доп. укреплением вашим стенам. Во-вторых – основой под фасад.

Для черновой отделки есть несколько вариантов:

  1. ЦСП

Смешав портландцемент с древесной стружкой получаем цементно-стружечные плиты. У них немало преимуществ: это и легкость (проще довезти до места стройки, легко проводить работы самим, нет нагрузки на фундамент), и завидная прочность. Плиты относятся к категории малогорючих материалов, что несомненно только им в плюс. Панели «дышат», при этом вода, плесень и грибок им не страшны. Из недостатков, пожалуй, только сравнительно высокая стоимость.

  1. Фанера

Если склеить шпон разных пород дерева, получим фанеру. Это еще один вариант того, чем обшить каркасный дом. К слову, не всякая фанера подойдет для таких работ. На ней должны быть маркировка ФСФ, а толщина не меньше 10 мм.

Обшивка каркасного дома фанерой

С листами удобно работать, ведь они прочны на изгиб. Служат относительно долго, влага в умеренных количествах им не страшна. Зато весьма горючие. А формальдегиды в их составе плохо влияют на здоровье человека.

  1. ОСП (OSB)

Самый популярный материал для того, чтобы обшить каркасный дом снаружи. Ориентированно-стружечная плита представляет собой несколько слоев склеенной древесной щепы. Причем в каждом слое волокна расположены либо вертикально, либо только горизонтально. В качестве связующего – синтетическая смола, плюс обработка воском.

Обшивка каркасного дома ОСП листами

Такие плиты выпускают нескольких видов. Но для в нашем случае самый оптимальный – OSB-3. Материал не расщепляется и не трескается при работе с ним. К слову, каркасный дом обшитый осб выдержит любые нагрузки, перепады температур, а так же атаки грызунов. Но. Не все так идеально, как может показаться на первый взгляд. Паропроницаемость совсем низкая, а горючесть наоборот —  высокая. К тому же листы токсичны.

  1. ДВП

Древесные волокна, спрессованные «мокрым» способом в панели, с добавлением связки (смолы, парафина). Хоть плиты и не очень крепкие, зато хорошо держат тепло. Выбирайте те, что толщиной примерно 25 мм. Как правило, обшить каркасный дом древесно-волокнистыми плитами стоит чуть дороже, чем при использовании аналогов этого материала.

  1. ГВЛ

Гипсосолокнистый лист – собрат гипсокартона. Однако, более плотный, однородный и влагостойкий. Такой лист легко резать и монтировать. А еще его поверхность ровная. Так что если Вы решили сделать финишную отделку штукатуркой, то это то. Что Вам нужно. Листы не содержат вредных веществ и хорошо «дышат». Правда вес у них внушительный.

Обшивка ГЛВ листами

  1. Обрезная доска

Если денег совсем в обрез, тогда

обшивают стены каркасного дома именно обрезной доской. Как правило, их прибивают под углом в 45 градусов. Между ними можно оставлять небольшие зазоры, это позволить еще сэкономить. Но! Доски должны быть сухие. Это обязательно.

Обшивка обрезной доской

Теперь давайте остановимся на финишной наружной отделке такого здания.

Если взглянуть на фото каркасных обшитых домов, то можно понять, что вариантов декоративного оформления великое множество.

  1. Дерево

Это может быть вагонка, имитация бруса, блок-хаус. Здесь главное, чтобы материал был очень хорошо просушен, тогда в дальнейшем не будет проблем с его деформацией. К слову, каркасный дом обшитый вагонкой выглядит аккуратно и очень эстетично. Для надежности сцепления на этих тонких досках есть специальные пазы. Блок-хаус имеет одну выпуклую сторону. В результате по завершению работ создается эффект бревенчатого дома. Однако, тут не стоит забывать об относительно небольшом сроке службе и спец. обработке.

  1. Сайдинг

Лучше остановится на виниловом. Он легче металлического (что важно для нашего фундамента) и не такой «шумный».

Обшивка каркасного дома сайдингом

  1. Декоративная плитка из искусственного и натурального камня

Вес натуральной плитки внушительный, а вот искусственная для каркасного дома – то, что нужно.

Обшивка искусственным или натуральным камнем

  1. Штукатурка

Учтите, что этот вариант подходит Вам в том случае, если черновая отделка выполнена ОСБ или ЦСП плитами.

Чем обшить внутри

Когда снаружи все работы закончены, и с прокладкой коммуникаций тоже разобрались, самое время обшить каркасный дом внутри. Здесь важны не только эксплуатационные характеристики, но и то, насколько ровной поверхностью обладает материал. Ведь поверх этих листов Вы будете клеить обои, либо наносить краску.

  1. Гипсокартон

Листы ровные, работать с ними нетяжело, можно даже гнуть и создавать необычный дизайн.

  1. Плиты OSB

Как мы уже знаем, они весьма прочные. Класть их можно даже на пол. Чтобы их смонтировать Вам потребуются специальные спиралевидные гвозди. Для того, чтобы поверхность стала более гладкой, потребуется «наждачка», после чего наносится лак. В продаже есть готовые лакированные и ламинированные плиты.

  1. Вагонка

Имеет один большой плюс: может стать одновременно и черновой и чистовой отделкой. В конце остается только покрыть дерево лаком. Выбираем материал классом выше, ведь он более ровный и эстетичный. Прослужит такая облицовка примерно 30 лет.

Особенности процесса обшивки

Не взирая на то, какой материал Вы выбрали для обшивки, есть определенная технология его крепления.

Такой способ выбирают, когда плиты служат основой под финишную отделку декоративной штукатуркой, или плиткой. На каркас крепим слой гидроизоляции. Уже потом переходим к плитам.

  • Без обрешетки

Этот вариант дает ответ на вопрос: как правильно обшивать каркасный дом при устройстве вентилируемого фасада? Здесь слой гидроизоляции кладут поверх отделочных плит.

Монтаж листов изоплата

Крепить панели начинают от углов дома. Предпочтительнее крепить листы горизонтально. Для этого используем саморезы, их ввинчиваем через каждые 1,5 см, отступая сантиметр от края плиты. Межу деревянными пластинами должен быть зазор, примерно два-три миллиметра. Иначе при скачках температуры пластины могут начать наслаиваться и упираться друг в друга.

Старайтесь использовать как можно больше цельных листов, чтобы было меньше стыков, тогда дом будет лучше держать тепло. После того, как «конструктор» собран, крепим поверх спец. степлером мембрану.

Она будет защищать здание от ветров. Швы выполняются внахлест. Для надежности сверху их можно проклеить скотчем. Ну а дальше, если это необходимо, идет обрешетка для декоративной отделки.

Необходимый инструмент для обшивки

Для обрезки листов Вам понадобиться электролобзик. Так же можно использовать в этих целях циркулярную пилу. В труднодоступных местах используйте обычную ножовку. Так же не обойтись без молотка, шуруповерта и дрели. Из мелочи: рулетка и уголок. Ну и не забудьте обзавестись стремянкой.

Обшивка стен каркасного дома доской осп

Обшивка стен каркасного дома необходима для теплоизоляции помещения. Отделку наружных стен выполняют из таких материалов:

  • кирпич;
  • дерево;
  • виниловый сайдинг;
  • термопанели;
  • ОСП;
  • штукатурка и пр.

Внутренняя обшивка может быть из следующих материалов:

  • гипсокартон;
  • вагонка;
  • OSB;
  • ламели;
  • обои.

Для внешней отделки чаще всего используют сайдинг или ОСП, поскольку это оптимальное соотношение цены и качества. Для внутренних работ выбирают гипсокартон, ведь он позволяет легко и быстро сделать ровные стены. Далее будет рассмотрена пошаговая инструкция монтажа именно для этих материалов.

Отделка стен гипсокартоном

Гипсокартон

Внутренняя облицовка стен часто выполняется из гипсокартона из-за доступности материала и простоты его монтажа. Чтобы выровнять поверхность, достаточно заделать шпатлевкой швы и места крепежа. Установить материал можно самостоятельно, не прибегая к помощи специалистов. Для этого достаточно иметь базовые строительные навыки.

Гипсокартон существует разного типа:

  1. Обычный, который используют в сухом или с нормальным уровнем влажности помещении. Имеет серо-белый цвет.
  2. Влагостойкий. Его применяют в конструкциях с повышенной влажностью, таких как ванная комната, туалет, кухня и др. Имеет зеленоватый оттенок.
  3. Огнеупорные листы. В основном их используют вблизи каминов и печей, при оформлении рабочей зоны на кухне. Имеют серый и красный цвета.
  4. С повышенными влагостойкими и огнеупорными свойствами. В связи с высокой стоимостью материал используется редко.

При покупке необходимо обязательно проверить целостность всех листов в упаковке. При монтаже используют следующие профили и подвесы:

  1. ПС или CD. Это стоечный профиль, который выступает в роли вертикальных стоек каркаса.
  2. ПН или UD. Направляющий профиль, устанавливают по периметру стены.
  3. П-образные пружинные подвесы.

Также необходимо приобрести следующие крепежные элементы:

  • анкеры для установки профилей;
  • саморезы по металлу и для гипсокартона.

Для монтажа понадобятся такие инструменты:

  • дрель;
  • шуруповерт;
  • нож для разрезки ГКЛ;
  • отвес;
  • строительный уровень;
  • карандаш и линейка.

Чтобы рассчитать количество гипсокартона, нужно определить площадь стен и вычесть из полученных данных площадь дверных и оконных проемов. К конечному числу прибавляют 15%, поскольку листы приходится подрезать и остаются непригодные части.

Направляющие профили рассчитывают по следующей формуле: (высота стены*2+длина*2)*1,2(поправочный коэффициент)/3(длина одного UD).

Стоечные по такой: (длина комнаты в сантиметрах/60 см)*1,2(поправочный коэффициент) -1.

Все данные округляют в большую сторону. Для определения количества подвесов численность ПС-профилей умножают на 5. Если внутренняя обшивка гипсокартоном выполняется в 1 слой, то листы фиксируются саморезами длиной 28 мм с шагом 20-25 см. Если планируется 2 слоя отделки, тогда первый крепится с шагом 60 см саморезами длиной 28 мм, а второй фиксируют 35 мм саморезами с шагом 25 см. Приблизительное количество крепежа составляет 16-20 шт. на 1 лист гипсокартона. Каждый П-образный подвес фиксируют на 2 дюбеля.

Монтаж выполняется поэтапно:

  1. С помощью отвеса размечают линии, по которым будут крепиться стартовые профили, и закрепляют их.
  2. В пространство между ними укладывают утеплитель, а поверх него закрепляют пароизоляционную мембрану.
  3. Затем устанавливают гипсокартон. Шляпки саморезов должны заходить на 1-2 мм в ГКЛ.
  4. По окончании монтажа стыки, места крепежа и всю поверхность выравнивают шпатлевкой.
  5. Когда она высохнет, зачищают с помощью мелкозернистой сетки или шлифовальной наждачки. Таким образом, поверхность подготавливают для финишной отделки краской или другими материалами.

Иногда перед установкой гипсокартона обшивают стены дома доской толщиной 3-4 мм. Это нужно для того, чтобы создать воздушный зазор между пароизоляционной пленкой и ГКЛ. Обшивка внутренних стен ОСП плитами по технологии ничем не отличается от монтажа гипсокартона. Единственное отличие в том, что используют более прочный крепеж.

Внешняя обшивка стен

ПВХ для обшивки

Внешнюю облицовку стен чаще всего выполняют сайдингом или ОСП-панелями. Сайдинг производят из таких материалов:

  • ПВХ;
  • дерево;
  • алюминий;
  • сталь;
  • цемент и др.

Специалисты рекомендуют обшивать стены каркасного дома снаружи виниловым сайдингом. Он не только надежно защитит дом от воздействия внешних факторов, но и создаст яркий внешний вид. Работы следует выполнять в теплое время года, поскольку при низких температурах материал может повредиться. Сайдинг устанавливают на деревянную или металлическую обрешетку и с обязательным слоем гидроизоляции.

Для монтажа понадобятся следующие инструменты:

  • шуруповерт;
  • электролобзик;
  • молоток;
  • карандаш и рулетка;
  • уровень и угольник;
  • стремянка.

Также необходимы такие материалы:

  • панели сайдинга;
  • саморезы по дереву;
  • стартовые, финишные и соединительные планки;
  • уголки;
  • деревянные бруски.

Перед началом установки необходимо провести подготовительные работы. Для этого нужно удалить все выступающие элементы:

  • двери;
  • решетки;
  • наличники;
  • острые выступы;
  • гвозди и пр.

Все мелкие щели заделывают цементным раствором, а крупные задувают монтажной пеной. Каркас деревянного дома обязательно обрабатывается антисептиком. Только после этого приступают к установке обрешетки.


Для винилового сайдинга используют деревянные бруски 6х4 см. Их тоже обрабатывают антисептиком и просушивают перед монтажом. Рейки фиксируют на расстоянии 50 см друг от друга по вертикали и горизонтали. Последней устанавливают стартовую планку у основания дома. Она должна располагаться по всему периметру здания.

Пошаговая инструкция по монтажу сайдинга заключается в следующем:

  1. Вначале крепят водоотливы на цоколь. Их устанавливают по заранее отмеченной линии. После этого саморезами фиксируют угловые профили.
  2. По периметру дверных и оконных проемов устанавливают J-профили. Н-профили крепят на расстоянии 5-6 мм от цоколя и карниза.
  3. После установки всех направляющих приступают к монтажу сайдинга. Первый ряд фиксируют на стартовой планке. Монтаж осуществляется снизу вверх с помощью саморезов. Следует соблюдать шаг 40-50 см. Ввинчивать их необходимо в специальные продолговатые прорези. Не следует слишком жестко притягивать панели, они должны быть слегка подвижными. Связано это с тем, что виниловый сайдинг деформируется под влиянием высоких или низких температур. Жесткое крепление может привести к трещинам или изгибам в панелях.
  4. Последней крепится финишная планка.

Наружная обшивка панелями

Для внешней отделки ОСП-панелями необходимо выбирать листы от 11 мм толщиной. При монтаже следует соблюдать такие правила:

  1. Панели размещают горизонтально глянцевой стороной наружу. Плиты должны заходить минимум на 3 стойки каркаса, чтобы придать конструкции большую жесткость.
  2. Крепится ОСП только на гвозди. Можно использовать ершенные (другое название кольцевые) или винтовые. Гвозди нужно выбирать оцинкованные. Их длина должна быть в 3-4 раза больше толщины ОСП. Т. е. для 12-миллиметровой панели необходимо использовать гвозди длиной 40-55 мм.
  3. Между гидроизоляционной пленкой и ОСП панелью должен быть небольшой зазор для вентиляции.
  4. Фиксируют плиту по краям через каждые 10-15 см, а в середине – через 20-30 см. Чтобы не образовался раскол материала, нужно отступать 1-2 см от края.
  5. Между панелями следует оставлять зазор 3-4 мм. В связи с частыми перепадами температуры и влажности дерево меняет свои размеры. Чтобы лист не деформировался, нужно оставлять пространство.
  6. Стык ОСП-плит одного ряда должен приходиться на середину панели другого. Это придает конструкции дополнительную жесткость.
  7. В двухэтажном доме панель следует устанавливать так, чтобы она соединяла оба этажа. Это нужно для жесткости каркаса.
  8. Оконные проемы обшивают целым листом, вырезая место установки двери.

Плиты можно обработать любым облицовочным материалом. Обшивка дома ОСП является оптимальным соотношением цены и качества.

Отделка фасада загородного дома скандинавской доской

Скандинавская доска – фасадный материал, активно используемый строительной компанией «Юкка Дом» для отделки стен каркасных домов. Главная особенность доски состоит в ее характерной шероховатой поверхности, благодаря которой подчеркивается фактура древесины.


Скандинавский стиль находится сегодня на пике моды, что в особенности заметно в строительстве домов: каркасные коттеджи пользуются невероятной популярностью в России и за рубежом. Скандинавская доска применяется для отделки фасада по индивидуальному заказу клиента. В работе используются еловые доски, обработанные по финской технологии. На готовую доску предоставляется гарантия сроком до 10 лет – это минимальный срок, на протяжении которого вам не нужно будет беспокоиться о ремонте фасада.

Фасад из скандинавской доски: технология производства

  1. Перед тем как приступить к покраске, мы тщательно подготавливаем доску: высушиваем, придаем нужную фактуру поверхности. В открытые поры шероховатого дерева глубже проникает грунт и лучше наносится краска.
  2. Лакокрасочные работы производятся в специально созданных технических условиях с контролем температуры и влажности воздуха, для наилучшего взаимодействия грунта и краски с поверхностью древесины. Доска покрывается грунтом, после чего наносятся два слоя краски. Мы работаем только с профессиональными финскими красками «Teknos» и «Tikkurila».
  3. В то время как доска сохнет, не допускается проникновение солнечных лучей в помещение, поскольку во влажном состоянии краска уязвима перед разрушающим воздействием ультрафиолета.
  4. Облицовку фасада скандинавской доской можно проводить в любое время года, что ускоряет строительство.
  5. Готовый фасад из дерева выглядит натурально, стильно и сохраняет свой внешний вид минимум 10 лет. Благодаря соблюдению финской производственной технологии, доска не трескается и долгое время не требует реставрации.

Преимущества использования скандинавской доски

  • Заказчик получает облицовку, которая, в сравнении с обычной деревянной вагонкой, проще в уходе и дольше сохраняет презентабельный вид, хотя стоит примерно столько же.
  • Не нужно ждать теплого времени года для проведения фасадных работ – монтаж скандинавской доски осуществляется круглый год.
  • Для производства доски мы выбираем исключительно ель, поскольку это дерево более всего пригодно для наружных работ.
  • Вместо традиционной технологии строгания, применяемой в деревообрабатывающей промышленности, в производстве финской доски используется метод тонкого спила. Тонкоспиленная поверхность лучше впитывает грунт и краску – именно это и объясняет долговечность покрытия.
  • Технология покраски основывается на рекомендациях производителей финских лакокрасочных материалов «Teknos» и «Tikkurila».
  • Готовая облицовка выглядит элегантно и дорого, в отличие от других материалов, которые лишь имитируют древесину.

Фасадная отделка каркасных домов – статья компании «Русские просторы»

Все чаще при выборе строительства загородной недвижимости потребители заказывают каркасный дом по финской технологии под ключ. По сути, он представляет собой деревянное здание. Однако благодаря универсальной конструкции варианты фасадной отделки каркасных домов могут быть самыми необычными. Используется и обшивка различными видами сайдинга, и кирпичная кладка, и мокрый фасад. В данной статье мы рассмотрим самые популярные и современные способы отделки фасада каркасных домов.

Виниловый сайдинг

Виниловый сайдинг – это популярный отделочный материал благодаря тому, что он позволяет увеличить эксплуатационный срок каркасного дома за счет высокой устойчивости к гниению и влаге. Кроме того, с его помощью обеспечивается превосходная защита стен от атмосферных осадков и привлекательный внешний вид здания.

Важно заметить, что при обшивке каркасного дома сайдингом необходимо учитывать климатические особенности нашей страны. Поэтому фасад следует делать вентилируемым. В данном случае сайдинг будет крепиться на контробрешетку, которая должна быть установлена поверх гидроветрозащитной мембраны.

В Канаде, которая стала первооткрывателем каркасной технологии, вентилируемый фасад обычно не требуется. Однако в России климат отличается от Северной Америки. Поэтому, если облицовка фасада дома выполняется с использованием винилового сайдинга, для обеспечения долговечности здания рекомендуется создание именно вентилируемого фасада.

Финская облицовка крашеной фасадной доской

Внешняя отделка каркасного дома может выполняться с использованием фасадной доски или имитации под брус. Такой вариант очень популярен в скандинавских странах, где большое значение уделяется экологической безопасности и натуральности используемых материалов. Как правило, одна часть фасадной доски строганная, а другая – шлифованная. Именно шлифованная наружная сторона позволяет краске лучше впитаться.

Облицовка каркасных домов фасадной доской выполняется в несколько этапов:

  1. Поверхность фасадной доски шлифуется.
  2. На всю поверхность доски наносится слой грунтовки. Причем это покрытие необходимо выполнить в первые двое суток с момента шлифовки, пока поры древесины еще открыты.
  3. Фасадная доска со всех сторон покрывается слоем краски.
  4. Доска крепится на фасад дома с зазором, составляющим около 2 мм.
  5. На оформленный фасад здания наносится еще один слой краски.

В некоторых случаях вместо фасадной доски отделка каркасного дома осуществляется с использованием обрезной доски или вагонки. Независимо от применяемого вида деревянных элементов порядок проведения облицовочных работ будет одинаковым.

Важно заметить, что деревянный фасад каркасного дома также необходимо делать вентилируемым. В противном случае элементы из массива начнут впоследствии гнить и разрушаться. При полном соблюдении всей технологии и использовании в процессе качественных материалов финская доска может сохранять свой первоначальный внешний вид и не требовать дополнительного окрашивания в течение 10 лет.

Фиброцементный сайдинг

Фиброцементный сайдинг – это материал для облицовки фасадов, который отличается высокой прочностью и длительным сроком службы. На ощупь он напоминает керамику. Фиброцементный сайдинг имеет хорошо закрепленный окрашенный слой, который наносится на поверхность отделочного материала в заводских условиях. Благодаря этому он длительное время не выцветает под воздействием ультрафиолетового излучения.

Однако, помимо преимуществ, у фиброцементного сайдинга есть и свои недостатки. Его использование увеличит общую цену строительства каркасного дома, поскольку он довольно дорогой по стоимости. Кроме того, фиброцементный сайдинг весьма сложен в монтаже, а углы требуют заделки металлом или деревом.

Мокрый фасад

Мокрый фасад используется при утеплении каркасного дома пенопластом. Однако крепление обшивочных материалов напрямую к пенопластовым плитам невозможно. Поэтому данная технология выполняется с применением клинкерной плитки или искусственного камня. При этом внутреннее наполнение стены будет состоять из ориентированно-стружечных плит, которые прикреплены к стойкам каркаса. На них особым образом устанавливается пенопласт. Далее наносятся два армирующих слоя. После этого с помощью специального клея крепятся плиты искусственного камня или клинкерная плитка. Получившийся мокрый фасад необходим в первую очередь для того, чтобы было основание для внешней отделки.

Штукатурка фасада

Если требуется создать мокрый фасад, то принцип работ будет таким же, как было описано выше. Только на внешний армирующий слой необходимо нанести не искусственный камень или клинкерную плитку, а слой штукатурки. Причем ее можно наносить и на фасад каркасного дома, который обшит цементно-стружечной плитой.

Способы отделки фасада каркасного дома включают и такой вариант, когда выполняется облицовка с использованием кирпича. Чаще всего применяется пустотелый материал небольшой массой. Однако в некоторых случаях подходит и сплошной кирпич.

Кроме того, для отделки фасада каркасного дома также используются цементно-стружечные плиты. Это очень удобный строительный материал, который состоит из дерева и смеси цемента. Благодаря тому, что основой плиты является цементный раствор, она отличается устойчивостью к влаге и возгоранию. Если пропитать ее олифой, то она будет дополнительно защищена от негативного воздействия влажности. Существенным недостатком цементно-стружечных плит является их большая масса. К тому же этот материал довольно сложно резать. Причем для крепления плит сначала необходимо просверлить отверстия, что значительно усложняет процесс отделки.

Металлический сайдинг

В последнее время распространена отделка каркасных домов с помощью металлического сайдинга. Причем такой вариант даже обходится дешевле, чем облицовка виниловым аналогом. Металлический сайдинг характеризуется высокой прочностью, а его монтаж довольно прост и не занимает много времени. Однако важно заметить, что при его установке обязательно нужно устраивать вентиляционный зазор.

Сайдинг из металлического сплава имеет и несколько недостатков. Они обусловлены в первую очередь особенностями самого материала, из которого он изготовлен. Металл может подвергаться коррозионным процессам, а покрытие часто царапается. Кроме того, такой сайдинг нагревается и экранирует.

Фасад из смартсайда

Одним из новых материалов на российском рынке по праву можно назвать смартсайд на основе ориентированно-стружечных плит. Он крепится к фасаду с вентиляционным зазором. Главным преимуществом смартсайда является то, что требуется окрашивать только одну из четырех его сторон. Для покрытия выбирается акриловая краска, которая наносится в два слоя. Все стыки заделываются акриловым герметиком. Кроме того, производители смартсайда утверждают, что он очень долговечный, поскольку его срок эксплуатации составляет не менее 50 лет. Однако это не натуральный материал в отличие, к примеру, от доски из дерева.

Таким образом, можно выбрать один из множества вариантов отделки фасада каркасного дома. Самое главное при этом – точно следовать технологии. Причем материалы для облицовки могут быть выбраны самые разнообразные.

Отделка каркасного дома внутри: варианты, фото

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. По большому счету, их многообразие сравнимо с теми, что используются при отделке квартир и даже больше, так как вагонка и деревянные панели в отделке квартир используются достаточно редко.

При этом существуют нюансы, связанные с подготовкой основания для внутренней отделки. В квартире основание — это выровненные бетонные/кирпичные стены (либо листы гипсокартона), бетонный пол (со стяжкой) и потолок. Особо вариантов нет. В каркасном доме это основание еще надо сделать. Это так называемая черновая отделка — то, на что наносится отделка чистовая. И вариант черновой отделки напрямую зависит от того, какой будет чистовая.

Например, при внутренней отделке вагонкой, имитацией бруса или деревянными панелями никакой черновой отделки вообще делать не надо, деревянные панели крепятся на деревянные или металлические направляющие. В случае с обоями, штукатуркой, плиткой необходимо предварительно обшить стены гипсокартоном, OSB-панелями или фанерой.

Внутренняя отделка производится только после того, как произведена разводка всех коммуникаций: водоснабжение/водоотведение, электричество, отопление, вентиляция. Каркасные дома тем и хороши, что все коммуникации позволяют провести скрытно, еще на этапе строительства и отделки, в отличие от деревянных и каменных домов, в которых скрытая разводка коммуникаций — дополнительная головная боль, особенно при изменении проекта/функционального плана помещений в процессе строительства.

Вагонка

Самый популярный вид внутренней отделки. Популярность вагонки объясняется просто. Использованием деревянных материалов для отделки фасада и внутренней отделки можно добиться эффекта, что внешне каркасный дом не будет отличаться от деревянного. При этом сохраняются все преимущества дома каркасного: отсутствие усадки, небольшой вес, возможность строительства сразу под ключ.

Преимуществом является и стоимость отделки вагонкой: отсутствие необходимости обшивки стен гипсокартоном/OSB + небольшая стоимость самой вагонки. Необязательно использовать сорт «экстра», вполне можно обойтись сортом А, а в некоторых случаях (отделка технических помещений, гардеробных) и B, и даже С.

Помимо вагонки, подобными преимуществами обладает и имитация бруса, и планкен, правда, последние несколько дороже. Пол отделывается половой или массивной доской, потолок также обшивается вагонкой, имитацией бруса, планкеном.

Обои

Этот традиционный советский способ внутренней отделки применяется в каркасных домах довольно редко. Обычно — в комбинации с деревянными отделочными панелями. Именно такая комбинация придает шарм загородному дому.

В каркасных домах стены, предназначенные под поклейку обоев, обшивают гипсокартоном или OSB плитами, а на них уже клеят обои. Виды обоев используют такие же, как и в квартирах — от дешевых бумажных до виниловых, флизелиновых и стекловолоконных под покраску.

Штукатурка и покраска

Оштукатуренные и окрашенные (чаще в светлые тона) стены характерны для каркасных домов, оформленных в стиле фахверк и шале. В них светлые покрашенные стены сочетаются с деревянными балками на стенах, потолке, а также разнообразными деревянными фрагментами, панно.

Чаще всего штукатурка наносится на предварительно установленные листы гипсокартона, которые, в свою очередь, монтированы на металлические направляющие.

Плитка

В любом доме есть влажные зоны, в которых необходимо использовать керамическую плитку/керамогранит. Это кухонный фартук, санузел, техническая зона (бойлерная, «постирочная»). И в каркасном доме вполне возможно применение настенной плитки. Она также чаще всего укладывается на гипсокартонные или гипсоволоконные листы, предварительно установленные на металлический каркас.

Каркасный дом очень хорош возможностью комбинации разных материалов внутренней отделки, что придает индивидуальность интерьеру. При этом сама конструкция каркасного дома позволяет применять эти комбинации без больших финансовых вложений, если продумать их еще на этапе проектирования дома.

Видео-обзор от компании «Скандинавия Дом» — применение гипсокартона, имитации бруса, евровагонки в отделке каркасного дома:



Материалы по теме:
Дом из бруса или каркасный?
Отделка каркасного дома снаружи
Быстровозводимые жилые дома: новые технологии и материалы

Материалы по теме

Основы каркаса дома

: типы, условия и компоненты | 2020

Конструкция легкого каркаса (известная просто как «обрамление» в жилищном строительстве) – это метод создания конструкции на основе вертикальных компонентов, известных как стойки, которые обеспечивают устойчивый каркас для внутренних и внешних стеновых покрытий. Горизонтальные элементы, называемые балками, проходят по всей длине пола или между стенами или балками. Балки поддерживают потолки и полы.

Сегодня каркас платформы, в котором каждая история обрамлена поверх предыдущей, является методом выбора среди большинства строителей.Использование одного этажа в качестве платформы для строительства следующего этажа создает устойчивую рабочую поверхность. Это также позволяет строителям использовать широко доступные куски пиломатериалов определенных размеров по сравнению с более длинными или более естественными пропилами древесины, которые использовались в более старых методах.

Обрамление: краткий урок истории

Обрамление из дерева

Обрамление деревянным каркасом, при котором соединялись вместе большие стойки и балки и соединялись с деревянными колышками, было популярно в 18-19 веках. При создании деревянных каркасов строители работают с натуральными бревнами и деревьями, а не с пиломатериалами, предварительно обрезанными до стандартных размеров (например, 2×4).Этот метод обрамления вышел из моды, потому что пиломатериалы обрезались вручную, а появление пиломатериалов машинной пилы позволило строителям быстрее возводить дома из пиломатериалов стандартных размеров.

Обрамление воздушных шаров

В 1830-х годах стало популярным обрамление воздушных шаров. Этот метод предполагает использование длинных вертикальных стоек 2х4 в качестве шпилек, которые простираются от подоконника наверху фундамента до крыши и крепятся гвоздями, а не колышками. В конструкции воздушного шара одиночный стержень мог подниматься на высоту до 30 футов.Проблема с использованием непрерывных гвоздей заключается в опасности возгорания: без разрывов гвоздей пожар, начавшийся на низком уровне в доме, может быстро подняться до самого верха, сравняв конструкцию с землей.

Каркас платформы

Самым распространенным методом каркаса в современном жилом строительстве является каркас платформы, при котором каждый этаж обрамляется поверх предыдущего.

Строители возводят одноэтажные платформы из каркасов, как правило, восьми или девяти футов высотой, опирающихся на черный пол – платформу.Затем каждая история обрамляется поверх другой, а крыша опирается на конструкцию. Этот метод можно использовать для одно- или двухэтажных домов, и он стал стандартом среди современных домостроителей, потому что:

  • При создании каркаса платформы используются более короткие куски бруса, чем в предыдущих методах, таких как каркас из воздушных шаров, что является преимуществом, поскольку более длинные стойки сложнее получить и дороже.
  • Разрывы в шпильках от уровня к уровню создают естественные противопожарные барьеры.
  • Поскольку строители возводят следующий этаж прямо на платформе, они строят на твердой рабочей поверхности – более безопасной среде с высокой структурной целостностью.

Обрамление – один из бесчисленных аспектов строительства, которые отражены в наборе из чертежей. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который преподает профессиональный строитель и мастер Джордан Смит.

Компоненты каркаса

Вот общие элементы каркаса, которые вы будете использовать в каждой части дома:

Пол

  • Балки: Это горизонтальные компоненты каркаса, которые проходят по всей длине пола. Они составляют опору для пола дома и платформу, к которой будут крепиться стеновые панели. На перекрытиях перекрывают черновой пол (обычно из фанеры).
  • Ферма: Ферма перекрытия состоит из бруса 2 × 4 или 2 × 3, соединенных металлическими пластинами.Ферма может принимать различные конфигурации, но, по сути, образует устойчивую «сеть», поддерживающую пол и сопротивляющуюся раскачиванию.
  • Обшивка: Обшивка пола, широко известная как черный пол, представляет собой структурную панель, которая крепится к конструкции пола. Он переносит нагрузки сверху на балки пола снизу.

Стены

Внутренние стены делятся на две категории: несущие и ненесущие. Несущая стена поддерживает нагрузку сверху, например, другой пол или крышу.Ненесущая или перегородка возводится отдельно от основной несущей конструкции и может быть внешней или внутренней стеной. Он работает как разделитель, но не поддерживает вес. Стены третьего типа – стены с поперечным срезом, часто используемые в многоэтажных зданиях, не рассчитаны на вертикальную нагрузку. Скорее, поперечные стены предназначены для противодействия боковым силам, таким как ветер и землетрясения. Как правило, это деревянные стены, скрепленные срезанными панелями, железобетонной или каменной кладкой или стальными плитами.

  • Подоконник: Этот кусок бруса прикрепляет дом к фундаменту.Каркас первого этажа возводится поверх плит подоконника и состоит из балок, перекрывающих фундаментные стены.
  • Верхняя и нижняя пластины: Верхняя пластина представляет собой кусок дерева, который проходит вдоль верхней части каркаса стены и поддерживает крышу и потолок. Нижняя пластина – это кусок бруса, который лежит на полу и образует нижнюю часть стены.
  • Шпильки: Это компоненты каркаса, которые проходят между верхней и нижней пластиной. Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга и являются наиболее распространенными элементами стеновых панелей.
  • Обшивка: Обшивка наружных стен укрепляет стены за счет связывания шпилек. Строители обычно используют стеновые панели, такие как гипс, армированный цементный лист или фанеру. Сначала прикрепите обшивку к раме, затем вырежьте отверстия для оконных и дверных проемов дверей. На обшивку крепятся наружные материалы вроде сайдинга.
  • Двери и окна: В дверном и оконном обрамлении есть несколько важных элементов, таких как перемычка: горизонтальный структурный элемент, соединяющий две вертикальные колонны и позволяющий устанавливать двери и окна без ослабления стен.Вертикальные стойки, на которые они опираются, обычно 2×4 или 2×6, называются королевскими шипами и триммерами (или шипами для домкратов). Вместе они образуют единицу, которая переносит вес сверху и вокруг дверных и оконных проемов вниз на пол и фундамент.

Потолок

  • Балки: Балки потолка – это горизонтальные элементы, перекрывающие потолок и передающие нагрузку крыши на стойки. Стандартных размеров не существует, но наиболее часто используемые пиломатериалы для балок сегодня – 2 × 6.Обычно они находятся на расстоянии от 16 до 24 дюймов друг от друга.

Крыша

  • Стропила: Эти структурные компоненты проходят от конька или крыши до стеновой плиты внешней стены бок о бок и поддерживают обшивку крыши. Метод строительства, который обычно использует стропильную крышу, известен как «каркасная конструкция». Стропила хороши для тех, кто хочет, чтобы сводчатый потолок или дополнительное место на чердаке можно было превратить в комнату.
  • Фермы: Ферма – это деревянная конструкция, которая предварительно изготовлена ​​в виде перемычки из балок, доходящих до верха фермы, и балки, проходящей горизонтально.Форма предназначена для распределения веса крыши на большой площади. Фермы можно установить быстро, а их преимущество заключается в использовании более коротких и менее дорогих деревянных бревен. Тем не менее, они сегментируют открытое чердак, поэтому не подойдут тем, кто позже может захотеть переоборудовать чердак.
  • Настил: Настил крыши – это часть конструкции крыши, которая располагается поверх стропил или ферм и обеспечивает структуру или «настил» для слоев защиты от атмосферных воздействий и кровли.В жилищном строительстве настил обычно изготавливается из фанеры или ориентированно-стружечной плиты.

Элементы каркаса могут показаться сложными, но, изучив их и их важную ценность для создания прочного каркаса, вы узнаете один из самых важных этапов строительства дома. Каркас не только придает дому структуру и форму, но и является неотъемлемой частью каждого последующего аспекта строительства, от внутренней и внешней отделки до прокладки в механических, электрических и сантехнических схемах.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Конструктивное проектирование деревянного каркаса для Home Inspector


Обшивка крыши – это тонкий структурный элемент, обычно фанера или ориентированно-стружечная плита, который поддерживает нагрузки на крышу и распределяет поперечные и осевые нагрузки на систему каркаса крыши.Обшивка крыши также обеспечивает боковую поддержку элементов каркаса крыши и служит мембраной или диафрагмой, чтобы противостоять и распределять боковые нагрузки здания от ветра или землетрясений.

Кровельные системы спроектированы таким образом, чтобы выдерживать постоянные, временные, снеговые и ветровые нагрузки; Кроме того, они рассчитаны на то, чтобы выдерживать боковые нагрузки, такие как ветровые и землетрясения, поперечные к системе крыши. Обсуждаемая здесь процедура проектирования касается размерных систем деревянных крыш, спроектированных в соответствии с NDS.Там, где это необходимо, процедура включает модификации NDS.

При осмотре элементов или компонентов крыши инспектор должен учитывать следующие сочетания нагрузок (Таблица 3.1):
  • D + ( Lr или S )
  • 0,6 D + Wu
  • D + W

Следующие разделы относятся к размаху элемента. NDS определяет пролет как свободный пролет стержня плюс половина требуемой опоры на каждом конце стержня.Для простоты здесь используется расстояние между точками опоры.

Кровли демонстрируют поведение системы, во многих отношениях сходное с каркасом пола; однако скатные крыши также демонстрируют уникальные системные характеристики. Например, обшивающая мембрана или диафрагма на наклонной крыше действует как сложенная пластина, которая помогает противостоять гравитационным нагрузкам. Эффект гнутой плиты усиливается по мере увеличения уклона крыши. Такой системный эффект обычно не учитывается при проектировании, но объясняет, почему системы крыш с легким деревянным каркасом могут выдерживать нагрузки, в несколько раз превышающие их расчетную мощность.Недавние исследования стропильных крыш с обшивкой из деревянных конструкционных панелей указывают на коэффициент увеличения производительности системы от 1,1 до 1,5 по сравнению с конструкцией отдельной фермы. Таким образом, консервативный системный коэффициент 1,15 рекомендуется для напряжений изгиба хорды и коэффициент 1,1 для напряжений растяжения и сжатия хорды.

Обычный каркас крыши

В этом разделе рассматривается конструкция обычных стропил крыши, потолочных балок (поперечных балок), коньковых балок, а также стропил вальм и впадин.Процедура проектирования стропильной и потолочной балочной системы аналогична процедуре проектирования фермы, за исключением того, что сборка компонентов и соединений осуществляется на месте. Обычной практикой является использование стандартного анализа шарнирного соединения для определения осевых сил в элементах и ​​поперечных сил в их соединениях. Затем потолочные балки и стропила обычно подбираются по размеру в соответствии с их индивидуальными прилагаемыми изгибающими нагрузками, принимая во внимание, что влияние осевой нагрузки на сами элементы может быть исключено путем оценки, основанной на больших системных эффектах в конструкции кровли с обшивкой.Часто также используются промежуточные распорки стропил, похожие на элементы балки фермы. Стандартные детали конструкции и таблицы пролетов для стропил и перекрытий перекрытия можно найти в Международном кодексе по жилью на одну и две семьи. В этих таблицах обычно указывается допустимый горизонтальный пролет стропил без учета каких-либо различий, которые уклон крыши может оказывать на осевые и изгибающие нагрузки, испытываемые на стропилах. Такой подход обычно считается стандартной практикой.

Структурные коньковые балки предназначены для поддержки стропил крыши на коньках, когда нет потолочных балок или поперечин, которые могли бы противодействовать выталкиванию стропил наружу.Коэффициент повторяемости стержней Cr применим, если балка конька состоит из двух или более стержней. Следует также отметить, что любые дополнительные преимущества кровельной системы, такие как действие гнутых пластин диафрагмы обшивки крыши, игнорируются в связи с ее структурным вкладом в коньковую балку, особенно для крыш с крутым уклоном.

Крыши со скатами и впадинами строятся со стропилами, обрамленными в стропило вальмы или впадины, в зависимости от ситуации, и на практике они обычно на один-два размера больше, чем стропила, которые они поддерживают, например.г., 2х8 или 2х10 вальмовых под стропила 2х6. В то время как стропила вальмы и впадины испытывают уникальную структуру нагрузки или площадь притока, они, как правило, очень похожи на коньковые балки. Эффект складчатых пластин диафрагмы обшивки крыши обеспечивает поддержку вальмового или ендовного стропила аналогично тому, как это описано для коньковых балок. Однако положительный эффект системы обычно игнорируется из-за отсутствия окончательных технических рекомендаций. Тем не менее нельзя исключать использование проектной оценки.

Фермы крыши

Фермы крыши включают стропила (верхние пояса) и балки потолка (нижние пояса) в несущий каркас, изготовленный из размерной древесины толщиной 2 дюйма, обычно 2х4 или 2х6.Комбинация элементов перемычки расположена между верхним и нижним поясами, обычно в треугольной конфигурации, образующей жесткий каркас. Возможны многие различные конфигурации ферм, включая открытые фермы для чердачных помещений и кафедральные или ножничные фермы с наклонными верхними и нижними поясами. Деревянные элементы фермы соединены металлическими пластинами фермы с зазубринами (зубцами), которые вдавливаются в элементы фермы. Кровельные фермы могут охватывать всю ширину дома без внутренних опорных стен, что дает полную свободу при разделении внутреннего жилого пространства.

РИСУНОК 5.8 Методы проектирования и предположения для стропила наклонной крыши


Производители стропильных ферм обычно предоставляют требуемый инженерный проект на основе условий нагрузки, указанных инспектором по строительству. Строительный инспектор отвечает за предоставление изготовителю ферм для расчета следующих элементов:
  • расчетные нагрузки;
  • анкерный профиль;
  • опорных пункта; и
  • любые особые требования.

Инспектор по строительству должен также учитывать постоянные связи стропильной системы в местах, обозначенных инспектором по фермам.Как правило, такие распорки могут включать вертикальные поперечные распорки, полозья на нижнем поясе и распорки определенных элементов перемычки. В типичной конструкции крыши жилых домов с легким каркасом правильно прикрепленная обшивка крыши обеспечивает адекватное общее крепление стропильной системы, а отделка потолка обычно обеспечивает боковую поддержку нижнему поясу фермы. Единственное исключение – длинные элементы перегородки, которые могут деформироваться из-за чрезмерных сжимающих нагрузок. Фронтальные связи торцевых стен имеют отношение к роли системы крыши в поддержании стен против боковых нагрузок, особенно создаваемых ветром.Временные распорки во время строительства обычно являются обязанностью подрядчика и важны для безопасности рабочих.

Инспектору следует обратить внимание на то, что в местах стыков между стенами и потолком крыш могут возникнуть трещины и отслоение отделки потолка. В неблагоприятных условиях высокой влажности чердака верхний пояс фермы может расширяться, в то время как нижние элементы крыши, обычно заглубленные под изоляцией чердака, могут не пострадать подобным образом. Таким образом, ферма может немного выгибаться вверх.Другие факторы, которые обычно вызывают растрескивание внутренней отделки, никоим образом не связаны с стропильной конструкцией крыши, включая усадку элементов каркаса пола, оседание фундамента или тяжелую нагрузку на пол с большим пролетом, приводящую к чрезмерному прогибу, который может тянуть перегородку вниз от его крепление к потолку. Чтобы снизить вероятность растрескивания отделки потолка в местах пересечения перегородок, необходимо установить 2x деревянных перекрытия в верхней части плит перегородки в качестве основы для отделочного материала потолка (т.э., гипсокартон). Не следует крепить потолочный гипсокартон к блокировке или нижнему поясу фермы на расстоянии от 16 до 24 дюймов от перегородки. Доступны запатентованные зажимы для использования вместо деревянных блоков, а упругие металлические шляпочные каналы также могут использоваться для крепления отделки потолка к каркасу крыши. Подробную информацию о том, как минимизировать проблемы разделения перегородок и потолка, можно найти на веб-сайте WTCA (www.woodtruss.com) или связавшись с WTCA для получения брошюры «Разделение перегородок».

Фермы также часто используются для конструкции пола для получения длинных пролетов и для размещения механических систем (например, воздуховодов и канализационных стоков) в полости пола. Кроме того, фермы использовались для создания полного каркаса дома (NAHBRC). Одно из эффективных применений фермы крыши – это структурная ферма для торца фронтона над проемом гаража, чтобы эффективно исключить необходимость в заглушке ворот гаража. Для других концепций и идей эффективного каркасного дизайна см. «Экономичное жилищное строительство: руководство по проектированию и строительству» (NAHBRC).

Обшивка крыши

Толщина обшивки крыши обычно определяется расстоянием между элементами каркаса крыши и временными или снеговыми нагрузками. Обшивка обычно выполняется в соответствии с предписывающими таблицами номинальных значений пролета обшивки, опубликованными в строительных нормах и правилами или предоставленными производителями. При превышении лимита предписывающих таблиц инспектору может потребоваться произвести расчеты; однако в жилищном строительстве такие расчеты необходимы редко.

Крепеж, используемый для крепления обшивки к стропилам, в основном представляет собой гвозди.Самыми популярными типами гвоздей являются грузило, короб и обычные гвозди, каждый из которых имеет разные характеристики, влияющие на структурные свойства. Также широко используются запатентованные крепежные детали с механическим приводом (например, пневматические гвозди и скобы). Строительные нормы и правила и таблицы APA рекомендуют схему крепежа для соединения обшивки с стропилами крыши. Как правило, гвозди размещаются на расстоянии минимум 6 дюймов по центру по краям и 12 дюймов по центру на промежуточных опорах. 6-дюймовый промежуток между крепежными деталями также должен использоваться в обрамлении фронтона, чтобы помочь закрепить его.Размер гвоздя обычно составляет 8d, особенно потому, что чаще всего используются более тонкие гвозди с механическим приводом. Толщина обшивки крыш жилых домов обычно составляет от 7/16 до 5/8 дюймов. Обратите внимание, что в некоторых случаях поперечные нагрузки на мембрану крыши, возникающие в результате боковых нагрузок (например, ветра и землетрясения), могут потребовать более строгого режима крепления. Что еще более важно, большое давление всасывания на обшивке крыши в районах с сильным ветром потребует крепежа большего размера и / или более близкого расстояния. В регионах, подверженных ураганам, обычно требуется гвоздь с деформированным стержнем 8d с межцентровым расстоянием 6 дюймов на всех соединениях каркаса.На ферме или стропиле на фронтонном конце обычно используется интервал в 4 дюйма.

Свесы крыши

Выступы – это выступы системы крыши за линией внешней стены либо на карнизе, либо на грани (наклонный конец фронтона). Свесы защищают стены от дождя и затеняют окна от прямых солнечных лучей. Когда крыша обрамлена деревянными фермами, свес карниза обычно строится путем расширения верхнего пояса за пределы внешней стены. Когда крыша обрамлена стропилами, карнизный свес строится с использованием стропил, выступающих за внешнюю стену.Стропила прорезаны «птичьей пастью», чтобы соответствовать несущей опоре. Концевые свесы фронтона обычно образуются с помощью лестничной панели, которая консольно выступает над фронтонным концом для крыш с решетчатым каркасом или стропильных крыш.

Исследование, проведенное Экспериментальной станцией Южного леса для Министерства жилищного строительства и городского развития США, показало, что защита, обеспечиваемая свесами, продлевает срок службы стены под ней, особенно если стена построена из деревянных материалов. Отчет коррелирует климатический индекс географической области с предполагаемой шириной выступа и рекомендует весьма консервативные значения ширины.В качестве разумного ориентира (учитывая, что во многих случаях свес не предусмотрен), ширина защитного свеса должна составлять от 12 до 24 дюймов во влажном, влажном климате – и больше, если это практически возможно. Разумное практическое правило – обеспечить минимум 12 дюймов ширины свеса для каждого этажа защищаемой стены ниже. Однако ширина свеса может значительно увеличить ветровую нагрузку на крышу, особенно в регионах с сильным ветром. Детализация соединений каркаса свеса (особенно на выступе фронтона) является критически важным фактором в регионах, подверженных ураганам.Часто стандартные металлические зажимы или хомуты обеспечивают адекватное соединение. Необходимость в особой деталировке конструкции переднего свеса зависит от длины свеса, условий расчетной ветровой нагрузки и техники обрамления, которая поддерживает свес (т. Е. 2 ​​выносных опоры по сравнению с консольной обшивкой крыши, поддерживающей каркас свеса лестницы).

Крепление стены фронтона

Каркас крыши обеспечивает боковую поддержку верхней части стен, где фермы и стропила крепятся к верхней плите стены.Точно так же каркас пола обеспечивает боковую поддержку верхней и нижней части стен, включая верх фундаментных стен. Однако на конце фронтона верх стены не соединен напрямую с элементами каркаса крыши; вместо этого он прикреплен к нижней части фермы с двускатным концом, а боковая опора наверху стены обеспечивается потолочной диафрагмой. В
регионах с более сильным ветром соединение может превратиться в шарнир, если потолочная диафрагма окажется перегруженной. Соответственно, общепринято закреплять верхнюю часть торцевой стены (или нижнюю часть каркаса двускатной крыши) с помощью элементов каркаса 2×4 или 2×6, которые наклонены вверх к диафрагме крыши, для крепления к блокировке или коньковой балке, как показано на Рисунок 5.9. В качестве альтернативы распорки можно уложить горизонтально на балки потолка или нижние пояса фермы и под углом к ​​стенам, которые перпендикулярны стене фронтона. Учитывая, что распорки должны передавать внутренние и внешние силы, возникающие в результате положительного ветрового давления или всасывания на стене фронтального конца, они обычно прикрепляются к верхней части стены фронтонного конца ремнями для передачи сил натяжения, которые могут возникнуть при ураганах и других экстремальных условиях ветровые условия. Необходимость и особая детализация распорок стены фронтона зависит от высоты и площади торца фронтона (т.е., приток) и расчетной ветровой нагрузкой. Торцевая стена фронтона также может быть укреплена с помощью деревянных структурных панелей, прикрепленных к оконечному обрамлению фронтона и элементам каркаса потолка.

В качестве альтернативы вышеупомянутой стратегии стена с фронтона может быть обрамлена сплошными стойками, которые доходят до обшивки крыши на конце фронтона (т. Е. Обрамляют баллон). Если торцевая стена фронтона окружает двухэтажное помещение, например, комнату со сводчатым потолком, особенно важно, чтобы стойки доходили до кровельной обшивки; в противном случае в стене может образоваться петля, которая вызовет растрескивание отделки стен (даже при умеренном ветре) и может легко вызвать разрушение стены при сильном ветре.В зависимости от высоты стены, размера стоек, расстояния между стойками и условий проектной ветровой нагрузки, более высокие стойки в полную высоту, возможно, потребуется увеличить в размере, чтобы удовлетворить требованиям по прочности на прогиб или изгиб. В отношении применения критериев отклонения в этой рамочной заявке должно быть высказано определенное мнение инспектора.

РИСУНОК 5.9 Типичная конструкция свеса крыши


Таблица 5.6 может помочь справиться с необходимостью соблюдения разумного предела эксплуатационной пригодности для прогиба.

Наконец, в качестве альтернативы, позволяющей избежать проблемы жесткости торцевых стенок, можно использовать шатровую крышу. Форма бедра по своей природе более устойчива к повреждению ветром в условиях ветра, подверженного ураганам, и укрепляет торцевые стены против боковых ветровых нагрузок за счет прямого крепления к стропилам.

Свод правил штата Калифорния, раздел 8, раздел 1716.2. Деревянный и легкий стальной каркас, жилые / легкие коммерческие.

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 4. Правила техники безопасности при строительстве
Статья 29. Монтаж и строительство.



(а) Объем и применение.

Этот раздел относится к работам, непосредственно связанным с обрамлением новостроек. или конструкции, использующие операции, методы и процедуры, связанные с жилым типом обрамление деятельности, i.е., балки или фермы, опирающиеся на стены с гвоздями.

(б) Определения.

(1) Нижняя пластина. Нижний горизонтальный элемент каркасной стены. Иногда называется «подошва».

(2) Карнизы. Самый нижний край скатной крыши.

(3) Fascia Board. Доска внешней отделки по периметру крыши.

(4) Балка. Одна из серии параллельных балок, используемых для создания несущей конструкции. система для настила пола или плоской кровли, на которую крепится обшивка.

(5) Номинальный размер. В этом разделе обозначение коммерческого размера стандартной ширины и глубины из стандартных пиломатериалов и клееного бруса оценки; больше стандартного фактического размера нетто готовой обрезной пиломатериала. Приблизительный размер черновой резки, присвоенный куску материала для удобства. в отношении к произведению, например, «2 х 4».

(6) Стропила. Один из конструктивных элементов крыши, предназначенных для поддержки нагрузки на крышу.Элемент каркаса, который проходит вверх и вниз по скату скатной крыши. Балки, идущие от конька крыши к карнизу и составляющие основную корпус каркаса кровли. Стропила плоской кровли иногда называют перекрытия крыши.

(7) Каркасные работы жилого типа. Для целей этого раздела жилой тип Каркасные работы включают в себя: установку балок перекрытия, обшивку пола, макет и установка стен, навешивание и крепление панелей на сдвиг, установка и крепление кровельные фермы и стропила, установка стартовой доски, обшивки кровли и облицовки доска; установка окон, сайдинга и внешней отделки.

(8) Наклон крыши. В этом разделе угол наклона крыши поверхность, заданная как отношение вертикального подъема к горизонтальному ходу. Крыша 7:12 имеет 7 футов вертикального подъема для 12 футов горизонтального бега.

(9) Обшивка. Обшивка конструкционной панели крепится на шпильки, балки перекрытий, и / или стропила / фермы.

(10) Скользящие ограждения. Шип с номинальным диаметром 2 дюйма, расстояние между центрами не более 4 футов, надежно крепится к кровельной обшивке для обеспечения опоры на наклонной крыше.

(11) Стартовая плата. Обшивка карниза и фронтона доской. оканчивается в плоскости обшивки и виден с изнанки.

(12) Шпилька. Вертикальный элемент каркаса в стенах и перегородках, также называемый как стены шпильки, прикреплен к горизонтальной подошвой ниже и верхней пластиной выше.

(13) Верхняя пластина. Верхний горизонтальный элемент каркасной стены, поддерживающий балки перекрытия, стропила или другие конструктивные элементы.

(14) Ферма. Сборный конструкционный элемент кровли, состоящий из треугольных распорок. (перемычки фермы) между балкой перекрытия (нижний пояс) и стропилами крыши (верхняя пояс), обычно устанавливаемые параллельно с другими фермами для создания структурной опоры система для кровли, после которой крепится обшивка. Нижний аккорд часто служит как перекрытие балки. Каждый элемент обычно подвергается только продольному напряжению, либо растяжение, либо сжатие.

(15) Опорная плита фермы.Возведена временная опорная конструкция около середины пролета. площади с большим открытым пролетом, например, гаража, для поддержки ферм во время монтаж.

(c) Возведение стен.

(1) Перед тем, как вручную поднять каркасные стены высотой 15 футов или более, временно ограничители, такие как планки на системе фундамента / пола или ремни на стене нижняя плита должна быть установлена ​​для предотвращения случайного горизонтального скольжения или подъема каркасной стенки нижней плиты.

(2) Запрещается использовать только анкерные болты для блокировки или фиксации при подъеме. каркасные стены высотой 15 футов и более.

(d) Стабилизация конструкций.

Сотрудники не должны работать или ходить по верхним плитам, балкам, стропилам, фермам, балки или другие элементы конструкции, пока они не будут надежно закреплены и поддержаны.

(e) Работы на верхней плите, балках и каркасе конструкции крыши.

(1) Когда сотрудники ходят / работают на верхних плитах, балках, стропилах, фермах, балки или другие подобные конструктивные элементы на высоте более 15 футов над окружающим уровнем или уровнем пола ниже, защита от падения должна быть обеспечена лесами, ограждениями, система индивидуальной защиты от падения или другие средства, предусмотренные Статьей CSO 24, Защита от падения.

Исключения: (A) Когда сотрудники ходят / работают на надежно закрепленных балках, стропила или кровельные фермы с межосевым расстоянием не более 24 дюймов и более чем в 6 футах от незащищенной стороны или края, они считаются защищенными от провалов между балками, стропилами или кровельными фермами.


(B) При установке балок перекрытия сотрудники считаются защищенными от падает на высоту 15 футов включительно над уровнем земли или пола внизу, когда вы стоите или работаете с балок, положенных на бок сверху межосевое расстояние пластины не более 24 дюймов при ходьбе / работе в пределах 24 дюйма верхней пластины или другой структурной опоры.

(2) Опорная плита фермы. Если при установке используется опорная плита фермы ферм, он должен быть построен из плоско уложенной доски 2×6, закрепленной линейно к доске 2×6, уложенной на край, поддерживаемой деревянными элементами (ножками) 2×4, расположенными на расстоянии более 6 футов по центру и надежно закреплены на диагональных распорках для поддержки предполагаемой нагрузки. Все размеры материала являются минимальными и номинальными.

(f) Работы на полу и других пешеходных / рабочих поверхностях.При работе на полах и другие пешеходные / рабочие поверхности, которые позже будут заключены в рамку снаружи. стены, сотрудники, непосредственно участвующие в планировке и строительстве каркасных стены стойки должны быть защищены от падения стандартными перилами, как указано в разделе 1620 вокруг всех незащищенных сторон или краев, или другими предписанными способами статьей 24 CSO, Защита от падения, когда пол или поверхность для ходьбы / работы находится более чем на 15 футов выше окружающего уровня или уровня пола ниже.

(g) Работы с стартовой доской, обшивкой крыши и фасадной доской.

(1) При установке стартовой доски, обшивки крыши и облицовки работники должны быть защищены от падения лесами, ограждениями, средствами индивидуальной защиты от падения. системы или другие средства, предписанные статьей 24 ОГО, Защита от падения, а именно:

(A) Для конструкций высотой более одного этажа, где высота падения превышает 15 футов над уровнем окружающего грунта или уровнем пола ниже, или

(B) При работе на крышах с уклоном более 7:12.


ИСКЛЮЧЕНИЕ к (g) (1) (B): Для крыш с уклоном до 12:12 можно использовать скользящие ограждения. в качестве защиты от падения с высоты до 15 футов включительно при измерении от карниза до окружающий уровень или этаж ниже.

(2) Работники, работающие внутри ферм или стропил фронтона, считаются защищен от падений там, где установлена ​​и закреплена ферма фронтона чтобы выдержать боковую силу в 200 фунтов, и сотрудник устанавливает фасцию или стартовая доска, работающая внутри фермы или стропила фронтона.

(3) Если работа должна выполняться за пределами фермы или стропила фронтона, работник должны быть защищены от падения лесами или индивидуальной защитой от падения. система или другие средства, предусмотренные статьей 24 ОГО.


ИСКЛЮЧЕНИЕ к (g) (3): Когда работа непродолжительна и ограничена. и опасности, связанные с такелажем и установкой требуемых предохранительных устройств. равны или превышают риски, связанные с фактическим строительством, эти положения может быть временно приостановлено при условии выполнения работ квалифицированным специалистом.

(h) Установка Windows. Проемы в стенах должны быть ограждены в соответствии с требованиями Раздела 1632. Ограждение может быть снято непосредственно перед установкой элементы окна, если необходимо снятие ограждения для установки окно (а).

(i) Строительные леса.

(1) Если используются строительные леса, они должны быть сконструированы в соответствии со всеми применимые требования статей 21 и 22 ОГО (Строительные леса).

(2) Если подмости установлены параллельно каркасной конструкции и примыкают к ней. стены, внутренние перила могут быть исключены для установки балок, стропил или фермы, если платформа лесов находится на расстоянии 15 футов или меньше от внутреннего пола уровнем ниже, а верхняя плита выше соседней рабочей платформы.

(3) Когда леса используются в качестве платформы для защиты кромок:

(A) Платформа не должна находиться более чем на 2 фута по вертикали ниже верхней плиты, и должны быть полностью обшиты досками.

(B) Расстояние между внутренним краем платформы и зданием или стена конструкции не должна быть больше 16 дюймов.

(4) Дополнительные положения, в которых строительные леса с металлическим каркасом используются в качестве защиты кромок. платформа:

(A) Подножка размером 2 x 6 дюймов или больше должна быть прикреплена к краю, параллельному к внешнему рельсу.

(B) Строительные леса должны быть прикреплены к конструкции при растяжении и сжатии на или около вершины строительных лесов на каждом конце и на всех остальных рамах, чтобы не превышайте 20-футовые интервалы.

(C) Ограждения должны выступать не менее чем на 42 дюйма по вертикали над карниз, если внешний край платформы выступает менее чем на 12 дюймов по горизонтали за карнизом.

j) обучение:

Сотрудники, подверженные опасности падения, должны быть обучены в соответствии с требованиями. Разделов 1509 и 3203 для распознавания опасности падения, связанной с монтажом и строительные работы, которые они будут выполнять, и должны пройти обучение процедуры, которые необходимо соблюдать, чтобы свести к минимуму эти опасности.Такое обучение оформляется документально в соответствии с разделом 3203.

ПРИМЕЧАНИЕ

Цитируемый орган: раздел 142.3 Трудового кодекса. Ссылка: Раздел 142.3, Труд Код.

ИСТОРИЯ

1. Новый раздел подан 5-1-2002; оперативный 5-1-2002. Отправлено в OAL для печати только в соответствии с разделом 142.3 (а) (3) Трудового кодекса (Регистр 2002, № 18).

2. Изменение заголовка раздела и раздела подано 7-7-2004; оперативный 8-6-2004 (Регистр 2004, No.28).

Вернуться к статье 29 Содержание

Единственный гид, который вам нужен

Когда у вас есть прочный фундамент для постройки сарая, самое время начать воплощать этот проект воедино, возводя стены. Если вы не знаете, как строить каркас и строить стены навеса, в этой статье будет обсуждаться все, что вам нужно знать, чтобы начать работу.

Стена сарая состоит из нижней и верхней пластин, прикрепленных к стойкам, которые доходят от пола до потолка через равные промежутки.Обшивка и сайдинг огораживают внешнюю часть стены. Если в стене есть дверь или окно, тогда также потребуется заголовок. Жатка должна поддерживаться триммерами с каждой стороны, при этом королевские шпильки должны выходить на внешнюю сторону каждого триммера. Более короткие заклепки поддерживают щели над и под окнами.

Хотя основы обрамления и строительства стены сарая кажутся простыми на первый взгляд, лучше всего быть полностью подготовленными. Как и в случае с любым другим проектом, прежде чем приступить к работе, убедитесь, что вы точно знаете, чем занимаетесь.В оставшейся части этой статьи мы подробно расскажем, как построить стены сарая.

Основы каркаса стен сарая

Для обычной стены сарая без окон и дверей ваша стена будет состоять из нижней и верхней пластин, между которыми через равные промежутки будут закреплены шпильки. Шпильки каркаса предварительно вырезаны по стандартной высоте стены, что позволяет сэкономить время и сократить ненужные затраты на обрезку 8-дюймовых стоек до нужной длины.

8-футовая стена использует 92-5 / 8 ″, 9-футовая – 104-5 / 8 ″, а 10-футовая – 116-5 / 8 ″. Перед покупкой материалов определите высоту стены и помните, что размеры обшивки составляют 4 × 8 футов.

Эти шпильки должны располагаться на расстоянии 16 дюймов по центру. Такое расстояние будет соответствовать требованиям строительных норм и правил, а также обеспечит структурную целостность вашего сарая.

Минимальные затраты, сэкономленные за счет большего расстояния между этими стойками, например, на 24 дюйма, не окупают потери прочности и долговечности вашего сарая. Кроме того, если для вашего сарая требуется разрешение, то для прохождения проверки ваши гвоздики должны быть 16 дюймов по центру.

Если в вашей стене есть окно или дверь, вам понадобится заголовок в верхней части проема.Этот коллектор может состоять из двух деревянных частей, скрепленных между собой с помощью прокладки из фанеры или OSB, и может быть изготовлен из 2 × 4 или 2 × 6.

Поддерживают вашу жатку с каждой стороны триммеры. Триммеры – это шпильки, которые выступают из нижней пластины и служат опорой для жатки.

Это создаст внешние размеры вашего проема. Эти триммеры прикреплены к штифтам, которые проходят от нижней пластины к верхней пластине с каждой стороны отверстия.

Для любого пространства над или под окном или дверным проемом вам понадобятся заклепки.Это короткие шпильки, которые предназначены для добавления поддержки в проемы, оставшиеся после обрамления окна или двери.

Хотя для ваших стен требуется только одна верхняя пластина, рекомендуется добавить вторую верхнюю пластину, чтобы повысить прочность и поддержку вашей крыши. Двойная верхняя пластина также поможет более надежно скрепить стены вместе, перекрывая углы.

Эта вторая верхняя пластина будет установлена ​​после того, как стены будут уже построены и на месте, а не во время первоначального каркаса каждой секции стены.

Как крепятся стены?

Стены вашего сарая собираются прикрепить двумя основными способами. Они будут прикреплены к полу, и они будут прикреплены друг к другу.

При креплении стен к полу вы будете гвоздями или винтами через нижнюю пластину стены прямо в балки пола. При соединении углов стен вместе, ваш самый прочный и стабильный вариант – это угол с четырьмя гвоздями.

Угол с четырьмя стойками (иногда называемый углом с тремя стойками) содержит «блок» из трех стоек вместе в конце одной стены.К этому блоку из трех будет прикреплена торцевая шпилька от примыкающей стены (четыре стойки). Этот блок с 3-мя шпильками обеспечивает достаточно места для крепления.

При создании угла с четырьмя гвоздями средний гвоздь в вашем «блоке» из трех может быть сделан из более коротких кусков лома 2 × 4 вместо целого гвоздика. Это зависит от вас, но если у вас есть лишние обрезки, можете использовать их и сэкономить по одной шпильке на угол.

Базовые планы стен для вашей сборки

Прежде чем вы начнете строить свою первую стену или собирать материалы, я рекомендую вам составить несколько основных планов вашего сарая.В Интернете доступно множество бесплатных и платных вариантов для загрузки базовых планов для любого типа навеса, который вы можете построить. Если вы хотите построить сарай в соответствии с вашими требованиями, вы можете составить план.

Зачем нужны тарифные планы?

Сколько 2х4 нужно вашей сборке? Сколько обшивки? Сколько гвоздей / шурупов? Без каких-либо планов вы, по сути, летите вслепую.

Когда у вас есть несколько базовых планов, вы избавляетесь от многих догадок при построении, экономя время, деньги и энергию! Используя планы, вы сможете сказать, какая длина пиломатериалов вам нужна и сколько каждого материала нужно получить.

Эти планы окажутся столь же полезными, как только вы начнете процесс строительства. Они помогут с измерениями, размещением проемов и помогут визуализировать проект в целом.

вопросов перед составлением планов

Итак, мы знаем, что нам нужны планы для нашей сборки, но что нам нужно знать, чтобы собрать эти планы воедино? Что ж, вам нужно знать, для чего вы собираетесь использовать сарай и каков ваш бюджет для этого проекта.

Это поможет вам определить общий размер и тип навеса, который наилучшим образом соответствует вашим потребностям и диапазону цен.

Вот некоторые вещи, которые следует учитывать при принятии решения о том, что вы хотите от своего сарая.

Что вы храните / делаете внутри?

Сколько всего места вам нужно?

Какой тип крыши вам нужен?

Вам нужны окна?

Сколько вы готовы потратить на этот проект?

Сколько времени вы готовы потратить на строительство сарая?

Ответы на эти вопросы помогут вам решить, какой тип сарая вам нужен, какие материалы вы можете использовать и какого размера сарай вам нужно построить.

Объединяя планы

Как только вы узнаете размер и назначение своего сарая, вы будете готовы найти или нарисовать свои планы.

Если вы не хотите составлять планы самостоятельно, простой поиск в Google предоставит вам множество различных вариантов базовых планов навесов. Некоторые из них доступны бесплатно; некоторые доступны за определенную плату.

Планы

будут доступны с разной степенью сложности, качества и цены. Убедитесь, что вы провели небольшое исследование, а не просто выбираете первый набор планов, который найдете.

Если вы хотите составить планы самостоятельно, вот что вам нужно сделать. Обязательно используйте линейку, чтобы провести прямые линии. Для большей точности также используйте измерения для масштабирования, используя что-то вроде ¼ ”для каждого 1 фута.

  1. Определите тип сарая, который вы хотите построить, включая тип крыши, которую вы будете использовать, и общие размеры, до которых вы планируете построить сарай.
  2. Нарисуйте внешний вид сарая, чтобы получить визуальное представление.
  3. Определите расположение окон и дверей и добавьте их на чертеж.
  4. Начните делать индивидуальные чертежи для обрамления каждой стены. Используйте внешние размеры стены, чтобы определить длину нижней и верхней пластины, а также общую высоту.
  5. Если есть какие-либо проемы (двери или окна), определите расстояние и нарисуйте заголовок, шипы и триммеры.
  6. Вставить остальные шпильки. Не забудьте добавить блоки с 3 стойками там, где это необходимо, для крепления углов.
  7. Повторите шаги 4–6 для каждой из трех оставшихся стен.

Материал для стен сарая

Вот материалы, которые вам понадобятся для постройки стен вашего сарая.

  1. 2×4 для верхней и нижней пластины, шпилек и коллекторов
  2. (необязательно) 2×6, если вы предпочитаете использовать их для заголовков
  3. OSB для обшивки, или T 1-11 или аналогичный при строительстве одностенного навеса (поясняется ниже)
  4. Крепеж для крепления 2х4 при обрамлении
  5. Крепеж для крепления обшивки / сайдинга

Теперь, когда у вас есть представление о материалах, которые вам нужны, давайте поговорим о том, как выбрать, какой из них лучше всего подходит для вашей сборки.

Пиломатериалы

Для каркаса стен сарая рекомендуется использовать 2х4. 2X3 не сэкономят вам много денег и не обеспечат такую ​​же поддержку, прочность и долговечность, как 2X4. 2X6 было бы излишним и нерентабельным. Количество 2х4, которое вам потребуется, будет зависеть от размера и типа строящегося сарая.

Если вы вместо этого планируете построить заглушки для проемов из 2х6, то вам также нужно будет получить некоторые из них при выборе материалов.

Как правильно выбирать пиломатериалы

Как только вы узнаете, какие пиломатериалы вам нужны и в каком количестве, вам нужно знать, как выбирать подходящие доски. К сожалению, в большинстве крупных коробочных магазинов, таких как Home Depot или Lowes, где вы, вероятно, будете покупать свои материалы, выбор пиломатериалов не самый лучший.

Вероятно, вам нужно будет пройти через довольно много частей, чтобы найти хорошие пиломатериалы для постройки сарая.

Чтобы проверить детали на прямолинейность, вы можете «увидеть» их, посмотрев прямо по длине доски и проверив неточности.Если вам сложно определить их на глаз, можно положить доску на пол и убедиться, что она соприкасается по всей длине. Вам нужно будет проверить это как на лицевой стороне, так и на краю доски.

Луки

Если вы смотрите вниз по тонкому краю доски и видите, что доска деформируется в любом направлении, это лук. Если укладывать доску на пол, вы кладете ее лицевой стороной, то есть широкой частью. Если доска поднимается с пола, это означает лук.

Крукс

Изгиб похож на лук, за исключением того, что вы увидите его, когда будете смотреть вниз на лицевую сторону доски (более широкую часть), а не на край. Если вместо прицела использовать пол, вы положите доску на тонкий край. Любые части, не соприкасающиеся с полом, указывают на изгиб.

Скрутки

Скручивания говорят сами за себя. Если вы посмотрите на край доски и увидите, что она скручена, это хорошо … вы поняли. Если положить доску на пол лицевой стороной, скрутки не будут совпадать с полом.

Узлы / дефекты

Узлы и дефекты не всегда являются решающим фактором. Например, узелки в середине гвоздика могут не повлиять на ваше телосложение. Если доска прямая и лишена других дефектов, я бы не стал избегать ее из-за узла посередине.

Однако некоторые дефекты и даже узлы могут сказаться при работе с ними. Большие узлы на самом конце гвоздика могут затруднить прибивание или вкручивание гвоздей. Трещины или расколы в древесине могут привести к дальнейшему расколу древесины при резке или ввинчивании / вбивании.

Крепеж

Для строительства стен сарая вам понадобятся два разных типа крепежа. Вам понадобятся винты или гвозди длиной 3 + ½ дюйма для обрамления, и вам понадобятся более короткие 2 дюйма для крепления оболочки.

Если вы решите использовать шурупы вместо гвоздей, может потребоваться предварительно просверлить отверстия, чтобы избежать раскалывания досок.

Если вы решили использовать гвозди, рекомендуется использовать оцинкованные гвозди со спиральным стержнем из пистолета для гвоздей. Оцинкованные гвозди менее подвержены коррозии, а гвозди со спиральным стержнем обеспечивают превосходное сцепление с деревом.

Вы можете выбрать все это вручную, но я настоятельно рекомендую вам использовать пистолет для гвоздей, если он у вас есть. Мало того, что пистолет для гвоздей сэкономит вам много времени и энергии (и эскизов!), Он также разделит меньше досок из-за того, как быстро гвоздь входит в доску.

Обшивка и сайдинг

Когда дело доходит до покрытия внешних стен, у вас есть два основных варианта. Сначала вы можете установить обшивку на стены, а после завершения сарая применить сайдинг.В качестве альтернативы вы можете использовать сайдинговые панели, которые крепятся непосредственно к стойкам, например Т 1-11. Этот метод еще называют «одностенной».

Одностенная

Некоторые типы сайдинговых панелей, такие как T 1-11 и SmartSide, крепятся непосредственно на шпильки. Эти типы сайдинга предназначены для совместной работы в качестве обшивки и сайдинга.

Сарай этого типа будет дешевле и проще в строительстве, но будет менее надежным и менее прочным. При желании этот тип сайдинга может быть установлен до подъема стены на место.

Обшивка и сайдинг

Сарай с обшивкой OSB с установленным сайдингом будет дороже, и для его постройки потребуется несколько дополнительных шагов. Однако он также будет более прочным и защищенным. Обшивка OSB – лучший выбор для стен вашего сарая. Это рентабельно и прочно.

После того, как оболочка будет установлена, вам нужно будет нанести влагозащитный барьер, например, войлочную бумагу или типар. Затем вы примените выбранный вами сайдинг, например, виниловый сайдинг. Обшивка OSB может быть установлена ​​до подъема стены на место.Однако виниловый сайдинг не может быть установлен, пока сарай не будет завершен.

Прикрепление обшивки

Обшивка панелей и обшивка OSB будут прикреплены гвоздями непосредственно к каркасу стены размером 2X4 дюйма. Вы можете прикрепить обшивку до того, как каждая стена будет поднята на место. В качестве альтернативы вы можете установить его после того, как стены будут надежно закреплены на месте.

Если вы решите установить обшивку перед укладкой стен, вам будет легче обшить их, так как вам не придется удерживать оболочку, пока она прибивается гвоздями.Вы также продлите обшивку ниже нижней части стены, которая будет действовать как ограничитель при установке стены.

Обшивка также будет удерживать квадрат вашей стены, пока вы ее перемещаете и прикрепляете. Однако стена будет намного тяжелее, и ее будет труднее поднять на место, и, вероятно, потребуется дополнительная помощь.

Если вы решите закрепить стены на месте перед установкой обшивки OSB, вам будет несложно поднять рамы голых стен на место и прикрепить их. Однако установить обшивку будет сложнее.

Вам нужно будет удерживать листы OSB размером 4х8 футов на месте, пока вы прибиваете их, и вам может понадобиться лестница, чтобы прибить некоторые из верхних частей.

Каркас и строительство навесных стен

Хорошо, мы рассмотрели основы. Пришло время строить стены.

Шаг 1:

Получите основные планы и определите, с какой стены вы будете начинать. Вы будете использовать планы, чтобы гарантировать правильные размеры на каждом этапе.

Если вы никогда раньше не строили стены, я бы порекомендовал начать с задней стены, у которой обычно нет окон или дверей.Это дает вам хороший шанс попрактиковаться на простой стене, прежде чем переходить к стене с отверстиями.

Шаг 2:

Используя свои планы, определите общую длину вашей стены и отрежьте до этой длины верхнюю и нижнюю пластину. Сложите их вместе и отметьте гвоздики так, чтобы они располагались на расстоянии 16 дюймов друг от друга, от центра к центру.

Не забудьте вычесть половину ширины 2X4 (¾ дюйма) из 16-дюймового промежутка, чтобы отметить закрытый край стойки. Это означает, что вы поставите свою оценку 15 + ¼ ».Затем поместите свой X на другой стороне линии, чтобы отметить, где будет сидеть гвоздь.

Шаг 3:

Когда ваша верхняя и нижняя пластины будут отмечены, установите шпильки между ними. Возможно, вам придется обрезать гвоздики до желаемой длины. Обшивка 4’x8 ‘имеет длину 8 футов, не забудьте учесть двойную верхнюю пластину и нижнюю пластину.

Начиная с двух концов, прибейте или ввинтите шпильки на место через верхнюю и нижнюю пластины, на которые вы отметили.Не забудьте построить блок с 3 стойками в углу, где эта стена будет принимать соседнюю стену.

После того, как вы прикрепили все стойки, убедитесь, что ваша стена квадратная. Вы можете сделать это, измеряя расстояние от угла до угла по диагонали в обоих направлениях.

Чтобы стена была квадратной, эти два измерения должны быть одинаковыми. Внесите корректировки, приложив силу к углу стены, удерживая один край неподвижным, до тех пор, пока размер диагонали в каждом направлении не станет одинаковым.Вы можете прибить 2 × 4 по диагонали к стене, чтобы удерживать квадрат стены при перемещении.

Шаг 4:

Если вы собираетесь укладывать обшивку OSB или сайдинг из панелей до подъема стен на место, вы сделаете это сейчас. Помните, что с такими вариантами сайдинга, как винил, придется подождать, пока сарай не будет завершен.

Обязательно расширьте оболочку ниже дна, чтобы она доходила до края фундамента. На противоположной стороне от блока с 3 стойками вы расширите оболочку, чтобы прикрепить ее к торцу примыкающей стены.Гвозди для обшивки будут размещены на расстоянии 6 дюймов по периметру и 12 дюймов внутри.

Поставьте стену на место и прикрепите ее к полу с помощью шурупов 3 + ½ ”или гвоздей. Убедитесь, что стена ровная, затем прикрепите распорки, чтобы удерживать их, пока остальные стены не встанут на свои места и не прикрепят.

Шаг 5:

Повторите шаги 1–4, чтобы построить боковую стену.

Если в вашей следующей стене есть окно или дверь, вы можете пометить королевские гвоздики, как обычные гвоздики, но отметьте на них букву K, чтобы обозначить, что это королевские гвоздики, с другой меткой на внутренней стороне каждой для триммеров.

Дверь

  1. Соберите жатку и прикрепите ее на место с обеих сторон, забив штифты.
  2. Закрепите триммеры под жаткой, забив шпильки с другой стороны.
  3. Если над дверью есть открытое пространство, отрежьте 2 × 4 куска, чтобы они подходили к ним, и прикрепите.
  4. Оставьте нижнюю пластину прикрепленной; вы вырежете его после того, как стены будут на месте.

Окно

  1. Соберите жатку и закрепите ее на месте с обеих сторон, забив шпильки с шипами
  2. Отметьте высоту нижнего порога на шипах.Отрежьте кусок 2х4, чтобы он поместился поперек от короля к королю, и установите, забив шпильки с каждой стороны.
  3. Обрежьте и установите опоры, чтобы закрепить открытые участки под подоконником и над жаткой.

Поднимите вторую стену и прикрепите к первой, забив гвоздями или ввинчивая концевую стойку промежуточной стены в блок с тремя стойками принимающей стены. Также прикрепите эту стену к полу. Перед установкой временных распорок для поддержки убедитесь, что стена ровная.

Повторите то же самое для остальных двух стен.

Шаг 6:

Добавьте вторую верхнюю пластину, чтобы более надежно прикрепить стены и повысить прочность и поддержку крыши. Верхние пластины с каждой стороны будут перекрываться и прикрепляться к одному прилегающему углу стены. Это произойдет на всех четырех углах, добавив дополнительную точку крепления для каждого угла.

Шаг 7:

Если вы не устанавливали обшивку на стены перед установкой, самое время сделать это сейчас.Если вы строите сарай с одной стенкой, то ваши стены готовы! Если вы решили использовать сайдинг, установленный поверх обшивки OSB, перейдите к шагу 8.

Шаг 8:

Нанесите влагозащитный барьер (войлочная бумага, Typar), плотно прикрепив его скобами к оболочке, разрезая так, чтобы плотно прилегать к любым отверстиям. Рекомендуется молотковый степлер.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
