Крепление сэндвич панелей к металлокаркасу: подготовка основания, установка панелей, чертежи узлов

Металлический каркас под сэндвич панелей своими руками: фото и видео инструкция

Пожалуй каждый хотел бы построить дом, чтобы при этом не понести большие затраты денег и осуществить строительство за короткий период времени. Если поверхности будут идеально ровными, то не потребуется осуществлять дополнительную тепловую изоляцию. Можно построить за короткий период времени дом из металлического каркаса, причем такой каркас можно изготовить самостоятельным образом. Наверняка многих теперь интересует такой вопрос, как делать металлический каркас для сэндвич панелей.

Схема каркаса

Преимущества

Здание из легких панелей и металлического каркаса можно возвести примерно за один месяц. При этом можно построить здание своими руками любого размера или любой формы.

В чем же заключаются достоинства каркасного строительства:

• Детали будут изготовлены заранее, а процесс их изготовления будет иметь место в заводских условиях;
• Во время проектирования, будет просчитан и вес всего сооружения. Благодаря этому можно определить, какой тип фундамента необходим, а также определить, какие материалы нужны для его возведения;

Монтаж

• Элементы здания имеют небольшой вес, также выделяются своей компактностью. Благодаря этому не придется арендовать много транспорта для перевозки материалов;
• Для того чтобы собрать каркас для сэндвич панелей не нужно использовать тяжелую технику;
• После осуществления работ, на строительной площадке практически не останется мусора и отходов строительного характера;
• Использовать каркас под сэндвич панели можно в независимости от времени года, как видно на фото. Для стен не нужны растворы, которые требуют определенное время для того чтобы они застыли;
• Большие пролеты можно установить без того, чтобы использовать конструкции опорного характера.

Разработка проектов

Проект здания из металлокаркаса может быть уже готовым, а можно разработать такой проект самостоятельным образом. Проект должен разрабатываться квалифицированным специалистом, иначе не будет гарантии, что здание будет прочным и крепким. Обратившись за помощью к специалисту, вам придется расстаться с некоторой суммой денег, так как такой проект не из дешевых. Можно использовать типовой проект, и по внести в него некоторые изменения своими руками. Такой вариант является менее дорогостоящим.

Монтаж

Перед тем как металлический профиль будет использован для изготовления каркаса, он пройдет специальную обработку в заводских условиях. Для этого применяется метод горячего оцинкования, а также профили покрывают специальными эмалями, которые могут противостоять коррозии. Металлический каркас для сэндвич панелей используемый для возведения коттеджей изготавливается из металлопрофиля стандартного типа, как показано на фото. Чтобы работать с металлоконструкциями, не нужно обладать специальными навыками или большой квалификацией. Различные детали и отверстия будут изготовлены заранее, и можно не волноваться за их точность.

Перед тем как компоненты конструкции попадут на стройплощадку, на заводе они будут обозначены посредством специальной маркировки. Это значит, что монтаж конструкций будет довольно легким.

Можно изготовить и каркас гаража из сэндвич панелей. Для сборки каркаса гаража используется отверточная технология. Любой комплект материалов должен продаваться вместе с инструкцией:

• Стены собираются по отдельности, как показано на видео. Сначала нарезается профиль необходимый на боковые стены. Соединяя их между собой, мы получим макет стены. Ребра устанавливаются на профиль. Дистанция между ребрами должно составлять около 50см. По диагонали соединение стен происходит посредством ленты из металла. Для соединения элементов своими руками нужны саморезы и шуруповерт. Таким способом будет производиться монтаж всех стен гаража. На передней стене нужно оставить место, куда будут установлены ворота гаража;

• Для потолка потребуется использовать более широкий профиль, по сравнению с тем, что использовался для стен. Это объясняется тем, что крыша нуждается в более высокой устойчивости. Профиль крепится посредством саморезов;
• Собранные стены ставятся на уже подготовленную площадку, как показано на фото. Соединение стен осуществляется посредством деталей, которые были в базовом комплекте;
• Крыша устанавливается на уже готовый каркас. Она крепится к раме при помощи саморезов. После этого можно осуществить обшивку каркаса.

Обшивка

Во время обшивки лучше всего иметь рядом с собой такой инструмент как уровень, чтобы не допустить перекосов.

Посредством ножниц для металла обрезаются панели до нужных границ.

Стены обшиваются в самом начале. Между плитой и рамой необходимо проложить ленту. К обрешетке панель прикладывается той стороной, которая состоит из металла. Шестигранники фиксируют на верхнем изгибе обшивки и прикручивают под прямым углом. Если строение расположено в такой зоне, где часто дуют сильные ветра, то нужно использовать побольше саморезов. На одном месте панели обычно используется два самореза.

Подведем итоги

Благодаря металлическим каркасам можно построить здание за короткий срок, и сэкономить значительную сумму. Здание из металлокаркаса можно построить и своими усилиями. Это возможно благодаря тому, что многие детали изготавливаются заранее на заводах.

саморезы, шаг, технология, для кровли

Опубликовано:

12.02.2015

Денис, Уфа задаёт вопрос:

Здравствуйте. Начал строительство небольшого ангара для хранения зерновых, концепция здания – быстровозводимый металлокаркас, обшитый сэндвич-панелями. Посоветуйте, какие материалы лучше выбрать и как правильно выполнить крепление сэндвич панелей к металлоконструкциям?

Эксперт отвечает:

Сэндвич-панели представляют собой трехслойную конструкцию, применяющуюся в качестве стеновых или кровельных наружных ограждений для быстровозводимых зданий различного назначения. Конструкция состоит из утеплителя, который с двух сторон защищен обкладками из оцинкованного или крашеного металла. В качестве утеплителя принимают такие материалы:

1. Пенополистирол. Имеет отличные теплоизоляционные свойства, но относится к горючим материалам, поэтому не каждое здание можно обшить такими панелями.
2. Базальтоволоконные плиты отличаются высокими противопожарными свойствами, но теплопроводность у них выше, чем у пенопласта. Кроме того, впитывают влагу.
3. Наполнитель из вспененного полиуретана – лучший вариант для любого типа зданий, однако стоимость его несколько выше.

Для зданий сельскохозяйственного назначения хорошо подойдут панели с наполнителем из базальтового волокна или пенополиуретана. Последний является наиболее предпочтительным, так как отталкивает влагу и имеет предел огнестойкости 30 минут. Этот показатель соответствует противопожарным нормам для ограждающих конструкций, которые не являются несущими.

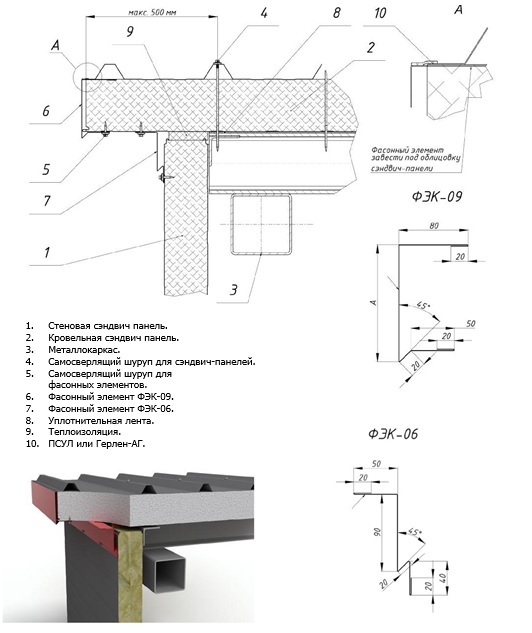

Крепление сэндвич-панелей к металлоконструкциям осуществляется с помощью самонарезающих шурупов необходимого размера. Если толщина конструкции составляет 100 мм, то длины шурупа должно хватить, чтобы пройти сквозь нее и стенку металлического проката, то есть 150 мм. В процессе работы нет необходимости сверлить отверстия под саморез, так как у него имеется рабочая часть в виде сверла, а следом идут витки резьбы. Длина этой рабочей части составляет 15 мм, это нужно учитывать при подборе крепежа. Еще один момент: если металлопрокат представляет собой круглую или квадратную трубу, то саморез не должен быть слишком длинным, иначе он может своей сверлящей частью упереться во вторую стенку трубы изнутри. Для работы потребуется мощный шуруповерт с головкой 8 и 10 мм.

Монтаж выполняют вдвоем. Первая панель устанавливается в проектное положение вплотную к металлоконструкциям. Один человек поддерживает конструкцию, а второй шуруповертом вкручивает первый саморез, начиная сверху. Если изделие имеет большую длину (свыше 5 м), то придется для этой цели воспользоваться услугами автокрана. Чтобы обеспечить надежность крепления, панель должна быть прикручена к каждому металлическому элементу не менее чем тремя шурупами.

При этом усилие затяжки шуруповерта должно быть отрегулировано так, чтобы уплотняющая резиновая шайба была слегка расплющена головкой самореза, но не вминала металлическую обкладку самой панели. Вмятины под головками шурупов очень хорошо заметны на фасаде и портят его внешний вид.

Следом за первой устанавливается вторая сэндвич-панель таким образом, чтобы их замки совместились и щель между изделиями стала незаметной глазу. При монтаже кровельных трехслойных конструкций их замки должны быть совмещены идеально, чтобы исключить затекание воды при сильном дожде. После этого сэндвич можно прикручивать по такой же схеме.

Если условия монтажа затруднены, для установки в проектное положение и прикручивания стенового сэндвича можно использовать специальные приспособления с присосками, которые прочно прикрепляются к металлической обкладке и позволяют перемещать или удерживать панель в любом положении.

Пищевой крепеж IMP для легкого крепления к изолированным панелям

13 сентября 2021 г.

Стеновые анкеры IMP обеспечивают лучшее решение для монтажа изолированных металлических панелей

Food Grade Solutions недавно разработала линейку анкерных сборок IMP, которые являются идеальным санитарным решением для монтажа изолированных металлических панелей (IMP).

Анкерная система SPANWARE™ IMP была специально разработана для крепления Food Grade Strut®, а также других промышленных компонентов к изолированным металлическим стенам и потолкам, которые обычно используются на предприятиях пищевой промышленности.

Металлические панели с изоляцией

обычно состоят из толстого среднего слоя полистироловой или полиуретановой изоляции, зажатого между двумя слоями оцинкованной стали с эпоксидным покрытием. Предоставляя надежное и экономичное решение для пищевой промышленности, IMP создают определенные трудности при монтаже и креплении. К счастью, конструкция анкерного узла IMP безупречно решает эти проблемы. Сборки IMP обеспечивают надежный метод безопасного и эффективного крепления санитарных компонентов к изолированной металлической панели без повреждения панели.

Анкеры IMP изготовлены из делрина, каучука Buna-N с крепежными элементами из пищевой нержавеющей стали.

Крепеж IMP для пищевых продуктов прост в установке

Посмотрите это видео, показывающее правильную технику установки анкеров Spanware IMP

Для крепления анкеров IMP к панели и создания плотного, водонепроницаемого и прочного крепления необходимы только обычные инструменты. санитарная приставка. Процедура установки проста и понятна, просто взгляните на следующие простые шаги:

1. Используйте кольцевую пилу диаметром 1-1/8″, чтобы просверлить только первую стальную панель и не
   продолжать сверление в пластиковом сердечнике или насквозь до второго стального листа.
2. Вставьте резьбовую часть дюбеля в отверстие и завинчивайте в панель до тех пор, пока шипы зубчатого наконечника не встанут на место сразу за первым стальным ламинатом.
3. Вставьте колпачковый винт 3/8″ x 2″ из нержавеющей стали через плоскую шайбу из нержавеющей стали, затем через фланец элемента, прикрепляемого к стене, затем через стенную прокладку, упорную шайбу с прокладкой и, наконец, в резьбовое соединение. часть винта, которую вы уже установили в панель.
4. Затяните болт с моментом 4 фут*фунта. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ узел. Чрезмерное затягивание приведет к выходу из строя крепежа/основы и ухудшит несущую способность.

Загрузки

• Санитарные анкеры Spanware® IMP Каталог
• Руководство по установке анкера IMP
• Таблицы номинальных нагрузок на анкер IMP
• Заявление о гарантии и ответственности

*Unistrut Buffalo Supports (подразделение Eberl Iron Works, Inc.) является сертифицированным дистрибьютором подлинных сантехнических кабелепроводов и систем крепления труб Food Grade Solutions LLC.



Крепления для металлических панелей с изоляцией

Установка изолированных металлических панелей с крепежными элементами, разработанными для простоты установки и долговременной коррозионной стойкости

Мы изготавливаем крепежные элементы, обеспечивающие надежную установку и бескомпромиссную прочность, независимо от окружающей среды или условий применения.

Инструмент выбора цвета застежки

Избавьтесь от догадок при выборе застежки нужного цвета. Цвета наших застежек точно соответствуют панелям многих производителей. Это легко — просто следуйте инструкциям, чтобы найти идеально подходящий цветовой код SFS.

Инструмент для выбора цвета крепежа

9/32″ BULB-TITE

^® Заклепка

Идеально подходит для крепления металлических крыш, фасадных панелей к металлу и заднего крепления панелей IMP

• Корпус: алюминий
• Оправка: алюминий
• Диаметр: 9/32 дюйма (7,762 мм)
• Купольная головка с шайбой: 0,612 дюйма (15,54 мм)
• Головка с большим фланцем и шайбой: 0,750 дюйма ( 19,05 мм)

Лист технических данных | PDF

3/16″ BULB-TITE

^® Заклепка

Идеально подходит для крепления металлических крыш, фасадных панелей к металлу и поликарбонатных панелей к металлу

2 Надежно и быстро решение для заклепок
1. Корпус: алюминий
2. Оправка: алюминий
3. Диаметр: 3/16″ (4,75 мм)
4. Купольная головка с шайбой: 0,457″ (11,6 мм)
Лист технических данных | PDF

SXC5-6.

3

Крепление металлической панели к металлу или дереву; скрытое или с лицевым креплением


• 304 нержавеющая сталь (бимет) с угольным сверлом
• Острие сверла: SD3
• Диаметр сверла: 0,048–0,157 дюйма
• Диаметр: номинальный № 14 с 19 витками резьбы на дюйм0028
• Головка: 5/16″ HWH AF
• Доступные длины: от 3-1/8″ до 11-7/16″
Видео: просмотр анимации SXC5
Лист технических данных | PDF

SXC16-5.

Крепление изолированной металлической панели к металлу или дереву, скрытое или с лицевым креплением


• 304 нержавеющая сталь (бимет) с угольным сверлом Диаметр: Номинальный № 12 с 24 витками на дюйм
• Головка: 5/16″ HWH AF
• Доступные длины: от 3-9/16″ до 11-13/16″
Видео: просмотр анимации SXC16
Лист технических данных | PDF

Пистолет для установки заклепок GESIPA

Powerbird Pro

18,0 Вольт беспроводного инструмента для захвата

• Вес: 4,4 фунта (2,0 кг с аккумулятором)
• Рабочий ход: 1,0 “(25 мм)
• Сила тяги: 4,400 фунтов.
