Конструкция саморезов HARPOON для крепления плит ОСП к металлу полностью соответствует специфике выполнения таких работ:

• Длина крепежа составляет от 3,1 до 4,2 см, что достаточно для скрепления облицовочных плит толщиной от 1,5 до 3,0 см;
• Повышенная прочность саморезов обеспечена высоким качеством конструкционной стали;
• Изделия имеют головку потайного типа, что обеспечивает монтаж заподлицо с формированием практически незаметных крепёжных узлов;
• Сверлообразный наконечник специальной формы легко проникает как в металл, так и в структурированное дерево;
• Профиль резьбы обеспечивает надёжное сцепление с материалом, но не разрушает его;
• Надёжное противокоррозионное покрытие защищает самонарезающий шуруп от действия повышенной влажности и других агрессивных факторов.

Какими саморезами крепить ОСБ – Креп-Комп

Ориентировано-стружечная плита, ОСП (orient strand board, OSB, ОСБ) — лист, прессованной с добавлением клеевого состава, древесной стружки. Технология производства позволяет эффективно использовать полученный материал на всех этапах строительства без ограничений: как облицовку, несущий элемент, независимую конструкцию.

В статье мы расскажем на что обращать внимание и какими саморезами крепить ОСБ в каждом конкретном случае — на пол и потолок, снаружи и внутри помещения, при обустройстве кровли.

ОСБ: какие саморезы использовать

Выбор крепежа для конструкций из OSB зависит от характера и объема будущих нагрузок на соединение, а также условий среды, в которой материалу предстоит работать.

• Плита, лежащая на полу в теплой и сухой комнате, будет испытывать заведомо меньшее воздействие разрушительных внешних факторов, чем такая же, но установленная с внешней стороны здания.

Полезно знать! Существует четыре категории ориентированно-стружечных плит: от OSB-1 — используемой в производстве мебели для помещений с низкой влажностью, до 0SB-4 — предназначенной для изготовления высоконагруженных элементов и конструкций в условиях влажной среды.

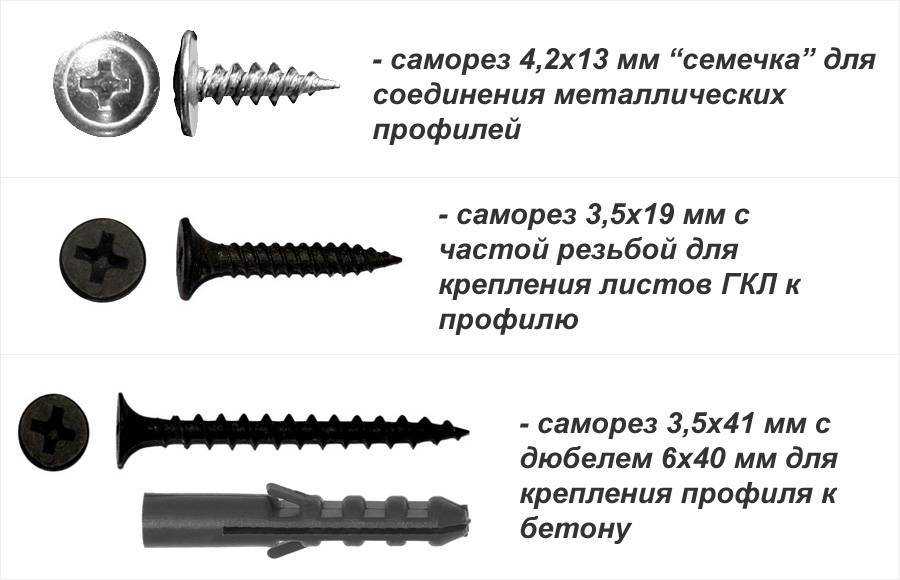

Типы саморезов для ОСП

Номенклатура крепежа ОСБ до мелочей повторяет набор, используемый в монтаже гипсокартона, с той лишь разницей, что свойства плиты из прессованной стружки позволяют использовать ее более широко в плане наружных работ. Отсюда, несколько более высокие требования к коррозионной стойкости метизов.

Чаще всего для установки панелей внутри помещения используют фосфатированные (черные) саморезы (TN) из углеродистой стали. Они достаточно надежны, чтоб выдерживать низкие и умеренные нагрузки, к тому же недорого стоят.

	L, длина, мм
D, диаметр, мм	30	35	40	45	50	55	60	70	80	90	100
4	+	+	+	+	+	+	+	+
4,5	+	+	+	+	+	+	+	+	+
5	+	+	+	+	+	+	+	+	+	+	+

Соотношение длины к диаметру саморезов для ОСБ

Для наружных работ имеет смысл обратить внимание на изделия из легированной и нержавеющей стали типа МЦП, СММ с пресс-шайбой. Такой крепеж стойко переносит воздействие влаги и обладает большей пластичностью, в отличие от хрупких на излом шурупов TN.

Обратите внимание! Выбор наконечника саморезов для OSB (заостренный или сверловой), как и формы головки (конус или прессшайба) продиктован теми же условиями, что и для прочих листовых стройматериалов — плотностью и структурой несущей конструкции и, соответственно, наличием облицовки.

Гвозди для ОСБ

При монтаже допускается замена саморезов гладкими и специальными ершёнными или винтовыми гвоздями. Подход к выбору металла здесь общий для всех метизов: сталь без покрытия — внутри помещения, с коррозионной защитой (оцинкованная, анодированная) — снаружи.

Для фиксации ОСБ на деревянном основании используют три типа гвоздей:

• Гладкие — обычные строительные. Чаще всего изготавливаются из низкоуглеродной стали, могут иметь цинковое покрытие. Недорого стоят.
• Ершенные (кольцевые) — с поперечной насечкой на части или по всей длине стержня. Есть модели с плоской и конической головкой. Диапазон размеров: диаметр — 2-4,2 мм, длина — 30-100 мм.
• Винтовые (витые) — скрученная в спираль квадратная проволока. При забивке ввинчивается в массив, обеспечивая дополнительное сопротивление нагрузкам. Популярный размерный ряд: диаметр — 2,5-4 мм, длина — 30-120 мм.

Совет! Гладкие гвозди в монтаже ОСП стоит использовать только при крайней необходимости и в местах нетребовательных к динамической нагрузке. Прочность соединения ершенными или винтовыми гвоздями в 4-5 раз выше, чем гладкими.

Что выбрать: гвозди или саморезы?

Если соблюдать требования, то принципиальной разницы нет. Какими гвоздями и саморезами крепить ОСБ к деревянному каркасу в большей степени зависит от индивидуальных особенностей конструкции.

Типовые примеры:

• анодированные (желтые) саморезы и ершенные гвозди надежно удержат древесную плиту в любой плоскости и с любой стороны строения при самых высоких нагрузках;
• оцинкованные (белые) шурупы и винтовые гвозди чуть менее прочны, но в целом сопоставимы по качеству крепежа с первым вариантом;
• фосфатированные (черные) саморезы и обычные гвозди применяются в конструкциях с минимальными нагрузками.

Гвозди	Саморезы
Быстрый, эргономичный монтаж	Удобный демонтаж без повреждения материала
Возможность подбора стержня под задачу	Качественное удержание на отрыв
Устойчивость к поперечным нагрузкам (на срез)	Монтаж без ударных нагрузок

Особенности крепежа

Мнение мастера! Основной критерий выбора между гвоздем и шурупом — тип нагрузки на соединение. Если вектор силы направлен вдоль оси крепежа (на разрыв), лучший вариант — саморез. В случае же нагрузки на срез (сбоку), стоит забить гвоздь, так как при чрезмерном давлении со стороны он согнется, но удержит конструкцию и не сломается.

Монтаж ОСБ на деревянное основание и металлический каркас

Основные требования к саморезам для ОСБ, независимо от материала основания — длина и прочность. Метизы должны надежно фиксировать вес плиты в проектном положении (пол, стена, потолок), с учетом предполагаемых нагрузок, в том числе климатических (ветер, влага).

Стена

Какие саморезы нужны для ОСБ на стены? При вертикальном монтаже обычно используют листы толщиной — 9 и 12 мм. Согласно правилам минимальная длина тела метиза, погруженного в основание, — 40-50 мм. Складываем оба значения и получаем результат в 50-65 мм.

Схема расположения точек крепежа повторяет несущую конструкцию. Параметры шага:

• центр — 300 мм;
• стыки — 150 мм;
• примыкания (пол/потолок) — 100 мм;
• расстояние от края листа — 10 мм.

Тип крепежа (головки) обусловлен особенностями конструкции и декора. Если для внутренних помещений чаще всего используют саморезы с потайной головкой, облегчающей последующую отделку, то наружные стены нередко монтируют при помощи пресс-шайбы, обеспечивающей более надежное соединение.

Длина крепежа рассчитывается по формуле:

• L= S×2,5 (толщина OSB×коэффициент).

Таким образом, для листа толщиной 9 мм потребуется крепеж длиной 9×2,5=22,5 мм, 12 мм — 30 мм.

Важно! Длина шурупа или гвоздя в любом случае не должна быть меньше минимально допустимых значений (40-50 мм).

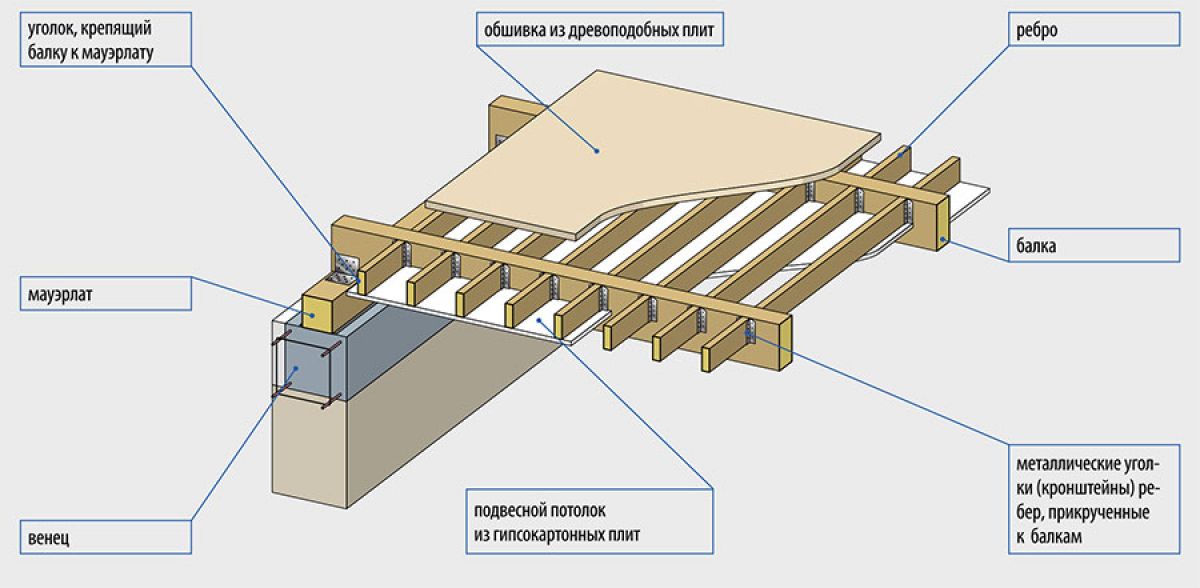

Пол/Потолок

Какими саморезами крепить ОСБ к деревянному полу или потолку определяют исходя из характеристик несущей конструкции. Карту крепежа и размеры метизов подбирают по аналогии с правилами, применяемыми для вертикальной облицовки.

• Монтаж OSB на деревянный каркас, выполненный из рейки или балок, как правило, ведется с использованием фосфатированных шурупов с потайной головкой.
• Укладку на сплошное основание (старый деревянный пол) выполняют при помощи оцинкованных саморезов со шляпкой под потай, но с двойной резьбой, обеспечивающей надежное сцепление в материалах с разной структурой древесины.

Полезно знать! Во время монтажа необходимо следить за тем, чтобы шляпка была утоплена на 1 мм относительно плоскости пола/потолка. Соблюдение этого правила гарантирует равномерный прижим листа по всей площади и упрощает дальнейшую отделку.

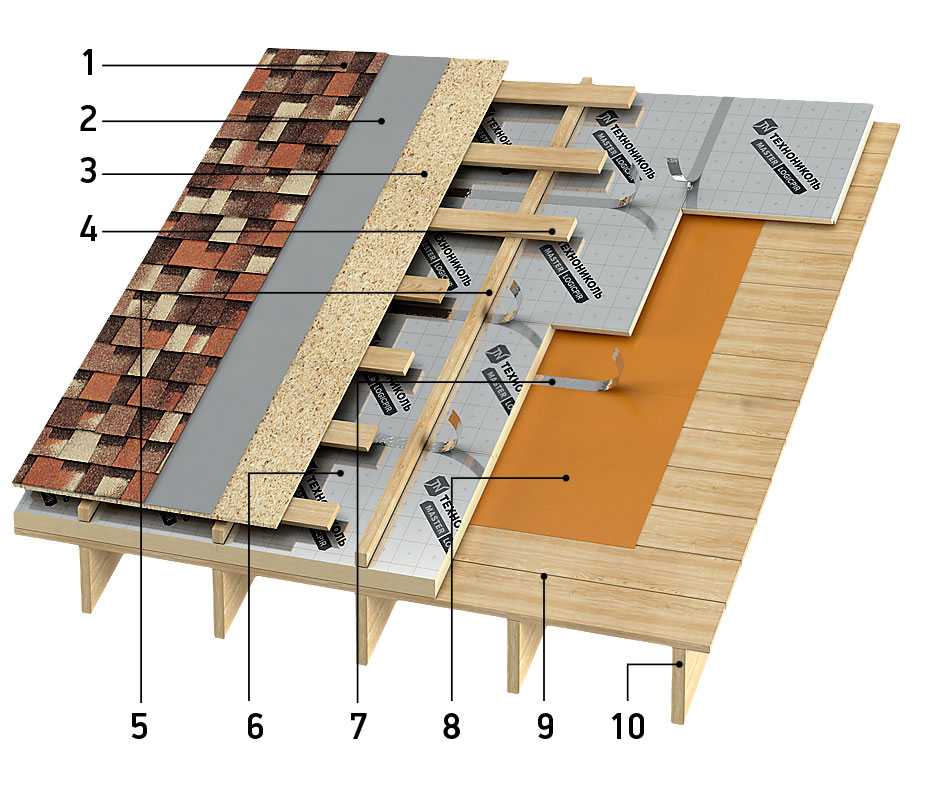

Кровля

Технология устройства кровли из битумной или фальцевой черепицы предусматривает обязательное участие ОСБ-плит в качестве сплошной обрешетки. С учетом высоких ветровых и снеговых нагрузок, прочности соединений здесь придается особое значение.

Кровельные системы не являются статичными и находятся в постоянном движении, реагируя на перепады температур, порывы ветра, давление снежной массы. В таких условиях лучшую надежность показывают гвозди с кольцевой нарезкой или винтовые.

• Длина метизов берется из расчета: толщина листа + минимум 40 мм на основание. Ходовой диапазон — 50-75 мм.

Шаг крепления стандартный: центр листа — 300 мм, стыки — 150 мм, линия конька и карниз — 100 мм, расстояние до края листа — 10 мм.

Металлический каркас

Монтаж ориентированно-стружечных панелей на металлопрофиль встречается не так часто, как реечный. Вероятная причина — более затратная смета. Тем не менее в отдельных ситуациях, например, при устранении критических неровностей или облицовке бетонных оснований, без оцинкованных стоек не обойтись. Какими саморезами крепят ОСБ к металлическому профилю?

Толщина листа, мм	Материал	Длина самореза, мм	Диаметр самореза, мм
3	Сосна, ель	30	4-4,5
6	Сосна, ель	40	4-4,5
9	Сосна, ель	45	4-4,5
12	Сосна, ель	50	4-4,5
15	Сосна, ель	55	4-4,5
18	Сосна, ель	60	4-4,5

Размер саморезов относительно толщины плиты

Оптимальный выбор — оцинкованные (МЦП, СММ) с пресс-шайбой или конусной головкой. Помимо лучшей, чем у фосфатированных шурупов TN коррозионной защиты, такой крепеж имеет больший диаметр стержня и оснащен наконечником в виде сверла, облегчающим проникновение в плотное основание.

• Бур на конце позволяет избежать предварительного засверливания металлических поверхностей толщиной до 2 мм.

Карта крепежа в точности повторяет величины, используемые при облицовке деревянного каркаса. Единственное отличие — длина саморезов по металлу может быть меньше, так как площадь сцепления ограничена толщиной основания. Как правило, запаса в 10-15 мм добавленного к размеру панели достаточно.

Обратите внимание! Крепление листовых материалов к металлопрофилю ведется с использованием метизов с низкопрофильной резьбой и мелким шагом или саморезов с двойной резьбой (высокий/низкий профиль) для материалов разной плотности.

Как рассчитать количество саморезов для ОСБ

Независимо от основания, схема крепежа и шаг между гвоздями/саморезами при монтаже ОСБ остаются неизменными, а значит, и количество во всех случаях будет примерно одинаковым. Среднее значение — 30-35 шт. на м² или 70-100 шт. на стандартный лист.

Фанера OSB для крепления к стали и бетону | Гвоздильные пистолеты

ICC-ESR 3145 – Штифты серии 2000 – Деревянные конструкционные панели – Сдвиг, ветер и сейсмика

В этом отчете, выпущенном ICC Evaluation Service, Inc., рассматривается использование штифтов Aerosmith для: крепления деревянных конструкционных панелей к стенам из холодногнутой стали под IBC, для сопротивления ветру или сейсмическим силам в плоскости в сейсмостойком расчете категорий A и B. Крепежи могут использоваться в конструкциях, регулируемых IRC, если технический проект представлен в соответствии с разделом R301.1.3 IRC.

Загрузить отчет

PER-06014 Значения VersaPin® для различных обшивок и облицовок

В этом отчете, подготовленном оценочной службой PEI ^®,  , рассматривается использование Aerosmith VersaPin ^® . 100” с A) James Hardie, Allura и Fiber Cement Products, B) Densglass ^®  Gold и Exterior Gypsum. Обшивка, C) Стена сдвига из фанеры и OSB, D) Sure-Board ^®  Структурные панели серии 2000, E) Горизонтальные диафрагмы из фанеры и OSB с различными размерами LGS, прикрепленными с помощью стержня ^® .100” и .145” и спиральных штифтов Aerosmith. Соответствие Единым строительным нормам, Международным строительным нормам, Международным жилищным нормам, ASCE 7-10, Строительным нормам Флориды и Национальным строительным нормам Канады

Загрузить отчет

PER-07021 — Штыри серии 5000 в CMU/блоке

В этом отчете, выпущенном Pei Evaluation Service®, рассматривается использование штифтов Aerosmith серии .145 для цементно-волокнистого сайдинга непосредственно в бетонный блок (CMU). Крепеж SurePin® представляет собой штифты из закаленной стали, используемые для крепления сайдинга из цементного волокна (например, James Hardie) непосредственно к бетонному блоку.

Загрузить отчет

Утверждение продукта во Флориде

Линейка крепежных изделий Aerosmith SurePin и VersaPin получила одобрение во Флориде для использования при креплении сайдинга James Hardie Brand Siding и других марок фиброцемента непосредственно к бетонным кладочным элементам и холодногнутой стали. Крепеж VersaPin от Aerosmith получил дальнейшее одобрение для крепления наружного гипса, фанеры и OSB к холодногнутой стали в стандартных конфигурациях и конфигурациях стен сдвига в соответствии с кодом 2017 года.

Загрузить отчет

Отчет об исследованиях легких сталей, № LGSRG – 2-96

Обширный отчет Рейно Серетта, доктора философии. Исследовательской группы по производству легких сталей Университета Санта-Клары. В этом отчете рассматриваются испытания на сдвиг и растяжение штифтовых соединений из различных толщин стали, результаты этих испытаний и сравнение с широко используемыми уравнениями для винтов ANSI для аналогичных креплений. Предназначен для использования архитекторами и инженерами.

Загрузить отчет

Системы крепления Aerosmith®, крепеж и литература по применению

Библиотека ресурсов со всей литературой по Aerosmith®.

Часто задаваемые вопросы (FAQ)

Woodgrip 12XG — Шурупы Premier для OSB и фанеры

Для полной функциональности этого сайта необходимо включить JavaScript.
Вот инструкции
, как включить JavaScript в вашем веб-браузере.

Агрессивные нити обеспечивают максимальную безопасность с минимальным отрывом, что подтверждено строгим тестированием и реальным применением

Превосходная фиксация для превосходных результатов — это проверенное временем шуруп №12 Woodgrip™ OSB .

Крепление OSB, фанеры и сосны 1×4 с оптимальной стабильностью, эффективностью и непоколебимой уверенностью благодаря высокой шестигранной шайбе и острому наконечнику сверла для чистого проникновения с минимальным расщеплением.

Агрессивные 8 нитей на дюйм обеспечивают превосходную скорость и безопасность; на самом деле, значения зачистки в среднем более чем на 30% выше, чем у стандартных шурупов.

Основные характеристики шурупа №12 Woodgrip™ XG OSB

• Шайба с высокой шестигранной головкой для устойчивости при закручивании
• 8 витков на дюйм, податливая резьба, предназначенная для жесткого захвата
• Острое самосверлящее острие, предназначенное для быстрого монтажа и минимизации осколков OSB
• Protective VistaCoat ^® система покрытия премиум-класса, подобранная по цвету к панели и защищенная ограниченная гарантия
• По результатам испытаний номинальная прочность на снятие на 30 % выше, чем у стандартных шурупов по дереву

Загрузить лист технических данных Woodgrip™ XG

Шуруп для OSB, устойчивый к любым погодным условиям По мере роста популярности OSB в строительной отрасли подрядчики продолжают обнаруживать, что шурупы для дерева № 9 и № 10 не так хорошо держатся и не могут обеспечить длительный срок службы. длительная прочность, необходимая для применения. В проектах по перекрытию или повторному креплению нельзя полагаться на обычные крепежные элементы, поскольку они могут со временем оторваться и ослабнуть, особенно при столкновении с грубыми природными элементами. Компания SFS разработала каждый компонент Woodgrip™ XG №12 — от водонепроницаемого уплотнения шайбы до покрытия VistaCoat 9.0011 ® внешняя защита от коррозии — максимальная устойчивость к неблагоприятным погодным условиям.

CMT Components и голландские строители обсуждают мощность XG!

Быстрое нанесение с минимальными затратами

Прикрепите OSB и фанеру к металлу с максимальной эффективностью, что приводит к значительной экономии времени. Острое сверло устраняет необходимость в пилотном отверстии и с легкостью пробивает подложки, снижая физическую нагрузку. Кроме того, высокая шестигранная шайба предотвращает скольжение.

С помощью Woodgrip™ XG #12 легко сделать все правильно с первого раза. Кроме того, благодаря длительной защите винтов от ржавчины эту работу нужно будет выполнить только один раз.

Screw Science #05: Крепление деревянных панелей

Ознакомьтесь со статьями, написанными нашими штатными экспертами, чтобы узнать больше!

Поиск подходящего шурупа: руководство по размеру и шагу

Шурупы для фанеры и OSB: часто задаваемые вопросы и выбор SFS

Ваш путеводитель по композитным пиломатериалам

Создавайте с уверенностью вместе с первопроходцем в отрасли, SFS

SFS является ведущим первопроходцем в области крепежа и систем, получивших всемирное признание. Впервые основанная в 1928 году, мы заработали свое имя за десятилетия изобретения и усовершенствования винтов и аналогичных деталей.
