Основные узлы каркасного дома – краткий обзор

Основные узлы каркасного дома – краткий обзор

Перейти к содержанию

Вы здесь:

Данный обзор содержит только основные элементы применяемые в каркасной технологии. На каждый дом делается отдельный проект КД и это является обязательным условием для строительства надежного дома. Иллюстрации приведенные далее отражают суть каркасного домостроения, но это далеко не все узлы и решения применяемые при строительстве, многие элементы не показаны для более простого восприятия.

1. Монтаж подкладочной доски на фундамент. Выполняется с применением гидроизоляции. Это основа к которой будет крепиться перекрытие. Подкладочная доска надежно крепится к фундаменту специальными анкерами.

2. По периметру подкладочной доски монтируется обвязка перекрытия.

3. Обязательный элемент в конструкции, это перекрывание обвязки и подкладочной доски. Данный узел дополнительно связывает элементы для большей надежности и улучшения теплоизоляции.

4. Далее монтируются балки перекрытия. Балки выполняются из сухой строганой доски 195*45 мм, с шагом не более 400 мм. Пол Вашего дома будет теплым и надежным, без зыбкости и скрипа.
5. Дополнительные бриджинги (деревянные перемычки) для жесткости перекрытия.
6. Шаг балок перекрытия не более 400 мм. Толщина утепления 200-250 мм, в зависимости от проекта.

7. На балки монтируется верхняя обвязка перекрытия. К ней будут крепиться стены будущего дома.

8. На перекрытие монтируются каркасные стены (далее в тексте статьи стены будут показаны отдельно с указанием обязательных элементов и узлов).

9. Стены надежно фиксируются на верхней обвязке перекрытия и между собой (через специальную угловую стойку)

10. На стены монтируется верхняя обвязка стен. Это специальные элементы, которые дополнительно распределяют нагрузку от вышестоящих стен или стропильных ферм.

11. Верхняя и нижняя обвязки дополнительно перекрывают стык углов смежных стен, это делает конструкцию более жесткой и надежной.

12. На верхнюю обвязку стен монтируется перекрытие этажа. Схема монтажа и элементы соответствуют монтажу цокольного перекрытия.

13. Ни первое, ни второе перекрытие не утепляются до того, как дом не будет под крышей и не будет смонтирован фасад, стены тоже утепляются уже после того, как дом полностью защищен от атмосферных осадков, это гарантирует, что в утеплитель не попадет влага на этапе монтажа.

14. Далее на перекрытие монтируются стены второго этажа.

15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены

16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов.
17. Финский ригель.

18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены.

19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены.

20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол)

21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция.

22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены.

23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной.

24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса.

25. Конструкция теплого угла в разрезе.

26. Конструкция теплого угла в разрезе. (для доски камерной сушки, обрезная)

27. Конструкция утепления пола и монтажа коммуникаций

После установки балок, снизу к ним крепим ветрозащиту. Крепёж выполняется без перехлёста через верх балок, чтобы не создавать между балкой и ветрозащитой мостик холода, делающий примыкающие к балке половицы холодными.

Варианты узлов примыкания стен, если в проекте не указано иное решение.

28. Примыкание внутренних стен к внешним.

Вариант 1

29. Примыкание внутренних стен к внешним.

Вариант 2

Вверх

Основные узлы конструкций крепления каркасного дома.

Строительство каркасного дома похоже на сборку конструктора. Деревянный каркасный дом собирается в соответствии со схемой. При этом от качества узлов сборки зависит прочность и надёжность будущего строения. Какие особенности выполнения основных узлов и соединений каркасного дома? И как правильно зафиксировать нижнюю и верхнюю обвязки, стойки, укосины, ригеля?

Содержание статьи

1. Узлы соединения нижней обвязки
   • Особенности анкерного соединения
   • Узел нижней обвязки на столбчатом фундаменте
2. Конструкция узлов каркасного дома
   • Временные укосины
3. Узлы верхней обвязки
4. Угол стены
5. Узлы стропильной системы
6. Крепёжные элементы
   • Ошибки соединения узлов

Узлы соединения нижней обвязки

Нижняя обвязка каркасного дома  представляет собой раму из деревянного бруса или сколоченных между собой нескольких досок, которая укладывается поверх свайно-винтового фундамента. На бетонный фундамент под нижнюю обвязку кладут так называемые лежни – доски. Они выполняют главную функцию – выравнивают фундамент и скрывают те огрехи, которые могли быть допущены при его заливке.

Лежни крепятся к бетонному фундаменту с помощью анкеров. Места монтажа располагают на расстоянии не больше 0,5 мм. При этом анкерами крепят как минимум – концы балок.

Соединение лежня с бетонным фундаментом.

Для установки анкеров сверлят отверстия определённой глубины. Они проходят сквозь доску и углубляются в толщу бетонного фундамента. Глубина сверления и заколачивания анкера определяется высотой стены дома и конструкцией фундамента. Для традиционных 2,5-3 м каркасной стены на бетонном основании глубина опускания анкера в бетон составляет 15-20 см.

Второй вариант монтажа анкеров – бетонировать анкерные шпильки в процессе заливки фундамента. При литье бетонной плиты или ленты в заданных местах в толщу незастывшего бетона вставляют полые конусы с внутренней резьбой. После застывания бетона в эти удлинённые конусовидные шпильки вкручивают анкера.

Особенности анкерного соединения

• Отверстия в брусе сверлят больше на 2-3 мм, чем диаметр анкерной шпильки.
• Под головки анкерных болтов можно положить широкие шайбы, чтобы увеличить площадь их контакта с деревянной поверхностью, и повысить прочность крепёжного соединения.

Анкерное крепление нижней обвязки.

Перед фиксацией проводят обязательную гидроизоляцию – на бетон кладут рубероид или покрывают его поверхность специальным водостойким составом, мастикой. После монтажа проверяют горизонт. Отклонения от горизонтального уровня допускаются в размерах не больше 0,5° на 3 м.

Узел нижней обвязки на столбчатом фундаменте

Описанное выше крепление конструктивных узлов каркасного дома используется на ленточных и плитных фундаментах. Для столбчатых оснований применяют другую схему:

• Для удобства крепления верхняя часть столбчатых опор должна иметь плоский горизонтальный оголовник с отверстиями.
• Поверх оголовника кладут деревянные балки, которые выполняют функцию ростверка.
• В балках просверливают углубления необходимой глубины.
• Их сверлят под имеющимися в оголовнике отверстиями. Фиксируют балку болтами или шурупами.

Обвязка из строенной доски на свайном фундаменте.

На заметку

Крепить брус к фундаменту необходимо обязательно. Мелкозаглубленные ленты и плиты подвержены значительным подвижкам при замерзании. Надёжное соединение лежней и нижней обвязки обеспечивает надёжность и долговечность всего строения.

Конструкция узлов каркасного дома

Вертикальные каркасные стойки устанавливают поверх нижней обвязки и крепят ней гвоздями. Крепление с помощью металлических уголков используют при Т-образном соединении балок без вырубки. Его выполнить проще. Фиксацию балок металлическими гвоздями используют при стыке с частичной вырубкой нижней балки. Это – более сложное к выполнению своими руками соединение.

Стык без вырубки используют для угловых каркасных опор. Соединением встык с фиксацией пластинами или уголками используют в основных узлах каркасного дома, если строительство ведётся своими руками, без привлечения профессионалов. Если же работают опытные строители, то они используют соединение с частичной врезкой. Оно предупреждает сильные подвижки бруса и досок каркаса при усыхании.

На заметку

Размер вырубки под вертикальную каркасную стойку составляет 30-50% от толщины бруса нижней обвязки.

Угловой стык без вырезки фиксируют металлическими пластинами с помощью саморезов по дереву. При этом используют усиленные стальные уголки с несколькими перфорационными отверстиями. А также прочные саморезы светлого золотистого и серебристого цвета.

Усиление уголков для крепления углов дома выполняют за счёт технологической обработки — металлических пластины в процессе изготовления закаливают. Либо за счёт использования металла с большой толщиной сечения, до 2-3 мм.

Способы крепления стоек.

Соединение с вырубкой часто используют для крепления стоек в середине стены. Опоры вставляют в подготовленные выемки и дополнительно фиксируют гвоздями. После чего дополняют их фиксацию в вертикальном положении укосинами – наклонёнными в диагональ планками, которые упираются с одной стороны в вертикальную стойку, с другой – в горизонтальную обвязку. Для удобства упора торцы укосин выполняют скошенными – спиливают часть торца.

Временные укосины

В процессе сборки каркаса устанавливают также временные укосины, которые фиксируют несколько вертикальных стоек. Временные укосины располагают между верхней и нижней обвязкой под наклоном. Они соединяют несколько вертикальный стоек и фиксируются гвоздями.

Временные укосины располагают с наружной стороны каркаса. Для их крепления не нужно делать вырубку, а фиксировать их нужно так, чтобы по окончании строительства временные вспомогательные балки можно было легко демонтировать. Поэтому для их фиксации используют гвозди.

Временные укосины для стоек.

Временные укосины удерживают стойки в вертикальном положении до тех пор, пока не будут установлены постоянные укосины в нижней и верней частях каждой стойки. Как только постоянные укосины займут своё место, временные фиксирующие балки можно будет снять.

На заметку

Проект строительства содержит описание узлов каркасного деревянного дома в чертежах. Он часто не описывают подробно способ крепления временных укосин, поскольку они не несут основной нагрузки и поддерживают каркас временно.

Узлы верхней обвязки

Верхняя обвязка каркасного дома укладывается на вертикальные каркасные опоры после установки угловых стоек. Если периметр дома достаточно большой (больше 6 м), то кроме угловых столбов ставят также промежуточные – посреди стены. И только после – кладут верхнюю обвязку.

После укладывания верхнего ряда крепят временные укосины – через всю стену. Далее – крепят оставшиеся вертикальные стойки и укосины к ним. После чего временные укосины между верхней и нижней обвязкой снимают.

Удобней всего собирать стены каркасного дома в положении лежа, сколачивая между собой нижнюю обвязку, вертикальные стойки, ригель, укосины и верхнюю обвязку. И только после этого поднимать стены в вертикальное положение, где остается только скрепить между собой все стены дома. Для прочного соединения стен каркасного дома используется вторая верхняя обвязка, которая делается внахлест первой верхней обвязки.

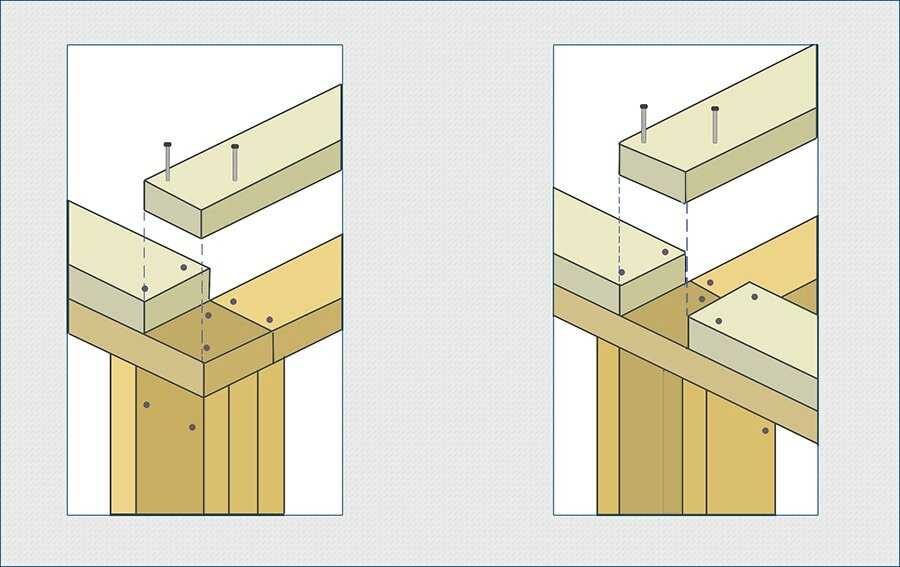

Узлы двойной верхней.

При использовании двойной верхней обвязки можно обойтись без применения стальных уголков. При этом нет необходимости торцы досок частично срезать, выполняя соединение «в лапу». Потому что такие соединения с вырубкой части торца нарушают целостность доски и соответственно ее ослабляют.

Поверх второй верхней обвязки кладут балки межэтажного перекрытия. Балки укладывают на торец, расстояние между балками задают в зависимости от величины пролетов и скрепляют гвоздями.

Угол стены

Угол каркасного дома – место максимальных теплопотерь. Как правило, именно в углах скапливается конденсат и именно их необходимо утеплять в первую очередь. Поэтому ещё на этапе сборки каркаса необходимо позаботиться о том, чтобы углы будущего каркасного дома были тёплыми. Как это сделать?

Ровные фиксирующие пластины располагают с наружной стороны вертикальной балки. Они соединяют соседние одноуровневые поверхности вертикальной стойки и горизонтальных балок. Фиксирующие уголки располагают с боковой стороны. Они соединяют взаимно перпендикулярные поверхности. Что ещё важно знать об углах?

При строительстве в регионах с холодным климатом в качестве вертикальных стоек используют не цельный деревянный брус, а собирают угловую стойку из отдельных досок. Полученная конструкция напоминает колодец. В это внутреннее пространство монтируют утеплитель, который удерживает тепло, ограничивает возможные теплопотери.

Монтаж углов в каркасе дома.

Узел окна в каркасном доме также должен быть тёплым, для этого применяют одинарные стойки, но нагрузку с оконных и дверных проемов снимают с помощью ригеля. Ригель крепят во всю длину каркасной стены с помощью запила во все вертикальные стойки.  При этом важно учесть, что под каждым оконным проёмом должно быть хотя бы 1-2 вертикальные опорные доски.

Узлы стропильной системы

К узлам стропильной системы относят все соединения между её элементами, а именно:

• Крепление балок перекрытий к верхней обвязке.
• Крепление стропильного лежня к верхней обвязке.
• Крепление стоек на фронтонах к верхней обвязке и к крайним стропилам.
• Крепление внутренних стоек к стропильному лежню и к коньку.
• Крепление подкосов – наклонных балок, которые поддерживают стропила и опираются на лежень.
• Крепление ригеля к наклонным стропилам.
• Крепление обрешётки.

Узлы стропильной системы.

Перечисленные выше крепления можно выполнить с помощью уголков или с помощью гвоздей, если элементы стропильной системы соединяются с накладыванием друг на друга.

Крепёжные элементы

В качестве крепежей для узлов каркасного деревянного дома используют следующие элементы:

• Крепёжные пластины (уголки или ровные пластины с отверстиями или без них). Пластины и уголки крепят к балкам или опорам с помощью саморезов по дереву.
• Скобы (прямые и угловые) – проволочные крепежи определённого диаметра. Их края загибают и вставляют в торцы или боковые поверхности балок.
• Болты – используют для стягивания соседних балок и стропил, вставляют в сквозные отверстия и фиксируют в них гайками.
• Гвозди.

Все соединяющие фиксирующие и крепёжные элементы для каркасных строений изготавливают из металла. Для крепления несущих элементов используют усиленные уголки из закалённой стали или повышенной толщины, 3-4 мм. Для крепления поддерживающих элементов используют уголки из обычной стали толщиной 2-3 мм.

Разнообразие крепежных элементов.

В целях защиты от коррозии для изготовления уголков, пластин используют оцинкованную сталь. Защита от ржавчины особенно важна при наружном строительстве, когда металлические крепежи в стенах могут становиться центром конденсации влаги, намокания участка стены. Поэтому оцинкованные крепёжные элементы весьма востребованы в различных узлах каркасного дома.

Ошибки соединения узлов

Чертёж узлов предполагает наличие эскизов и описаний. Однако несмотря на это, начинающие строители часто допускают обидные ошибки. Давайте перечислим основные и наиболее часто повторяющиеся ошибочные действия, которые допускают начинающие индивидуальные строители при сборке каркаса:

Устанавливают не все укосины. Это неверно. Укосины обеспечивают устойчивость стены к ветровым нагрузкам. Кроме укосин, для противостояния ветру необходимо использование жёстких плит в наружной обшивке.

• Использовать в качестве угловых стоек цельный брус или плотно поставленные друг рядом с другом доски. Такой угол будет холодным. В нём будет конденсироваться влага и развиваться плесень.
• Использовать для крепежа «чёрные» саморезы. Они недостаточно прочные, особенно если для строительства закуплено недостаточно сухое дерево. При сушке и короблении у «чёрные» саморезы могут быть банально «сорваны». Более прочный вариант – саморезы золотистого и серебристого цвета, покрытые оцинковкой или слоем хроматирования, фосфатирования.
• Используют недостаточно сухое дерево, которое даёт сильную усадку и «рвёт» имеющиеся узлы и соединения.
• И ещё одна ошибка – не использовать гвозди. Эти проверенные крепёжные элементы часто оказываются прочнее любых саморезов.

Каркасное строительство – новая технология, в которой при кажущейся простоте существует множество нюансов, особенностей.
