Чертежи и схемы сборки каркасных домов
Можно ли скачать чертежи каркасных домов?
Посмотрев стоимость жилья в многоэтажных домах, невольно задумываешься о строительстве собственного дома. Особенно это актуально для небольших областных центров, где район частного сектора расположен в 15-25 минутах езды от центра города. Учитывая развитие технологий в строительстве, постройка в этом районе собственного дома обойдется не дороже (или ненамного дороже), чем покупка квартиры.
Чертеж лицевой стороны каркасного дома.
Один из подходов при строительстве малобюджетного жилья — это возведение каркасного дома. Его относительно малая стоимость и беспрецедентная скорость возведения здания с точки зрения усилий одной семьи заставляет останавливать выбор на данном типе конструкций.
Определившись с типом конструкции, остановив свой выбор на возведении каркасного дома, прочитав в каком-либо источнике (и не в одном), что построить такой дом может любой, даже тот, кто ничего не понимает в строительстве, застройщик с энтузиазмом начинает скачивать чертежи каркасных домов и руководства по строительству.
А сколько неподдельной радости он испытывает, после того, как приобретет еще и видеоруководство? Остается только вслед за видеоинструкцией или печатным руководством пошагово выполнить все предлагаемые действия, и дом готов. Правильно?

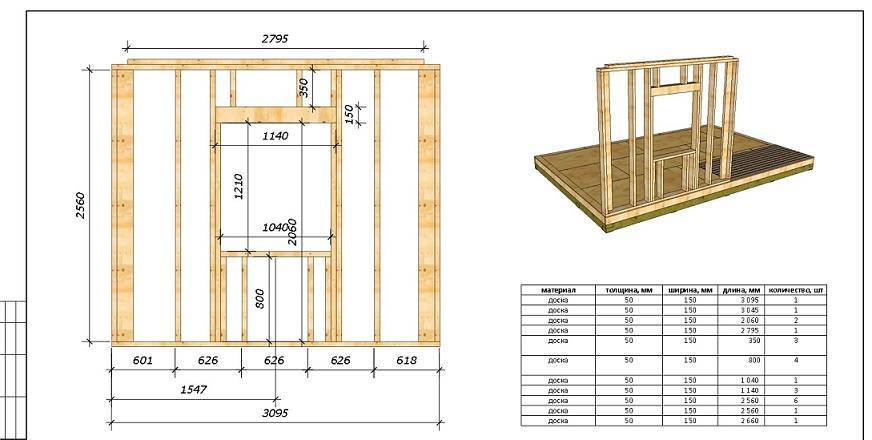

Схема сборки каркаса стен.
Нет, не правильно. И вот почему. Речь идет о проблеме создания чертежей каркасных домов. Многие покупаются именно на мнимую простоту конструкции. Но эта простота справедлива для специалистов, которые закончили соответствующие учебные заведения и имеют должную практику. Если вы таковым не являетесь, то самый элементарный расчет, который будет отображен в чертежах, потребует от вас немалых усилий, а конечный результат будет оставлять желать лучшего.
Необходимо учитывать и отсутствие гарантий того, что скачанный проект не является просто баловством или мыслями на досуге горе-архитекторов, которые делали это для наполнения контентом сайта. А вероятность, что вы наткнетесь на такой чертеж очень велика, поскольку до 90% подобных бесплатных проектов являются фальшивками.
Исходите из того, что надежную и нужную проектно-сметную документацию необходимо купить.
Вернуться к оглавлению
Что делать, если нашли хорошие чертежи?
К примеру, вы нашли хороший проект и скачали его. Чертежи выполнены достаточно грамотно и представляют собой подробную инструкцию о сборке каркасного дома. Можно приступать к строительству? Нет, нельзя, потому что неизвестен достоверный источник чертежей. И в этом случае есть острая необходимость обращаться к специалистам для того, чтобы как минимум адаптировать чертежи под ваши условия.
Схема нижней обвязки.
Данные, которые находятся в полученных абсолютно бесплатно чертежах необходимо привязать к местности, на которой будет осуществляться стройка. Требуется проверка соответствия расчетных данных по фундаменту к реальному типу почвы, на которой он будет устанавливаться. А еще имеются различные службы, с которыми нужно согласовывать чертежи каркасного дома перед тем, как начнется строительство.
Наиболее эффективно такое согласование может провести как раз специалист, который сделает перерасчет данных в чертеже под конкретный участок, а потом сможет грамотно обосновать свои расчеты.
В качестве специалистов необходимо приглашать проектировщиков или архитекторов. Услуги эти платные, но без этого специалиста вам не обойтись, если вы сами не являетесь таковым. Выполнив привязку на местности, скорректировав расчеты в чертежах, выполнив необходимые согласования, проектировщик завершает свои действия проставлением подписи в самих чертежах. Эта подпись и будет являться основанием для того, чтобы начинать строительство. Подойдя к проблеме поиска бесплатных чертежей каркасного дома в таком порядке, при котором они тщательно корректируются архитектором, вы избегаете очень многих неприятностей.
Вернуться к оглавлению
Что должно быть отображено в чертежах?

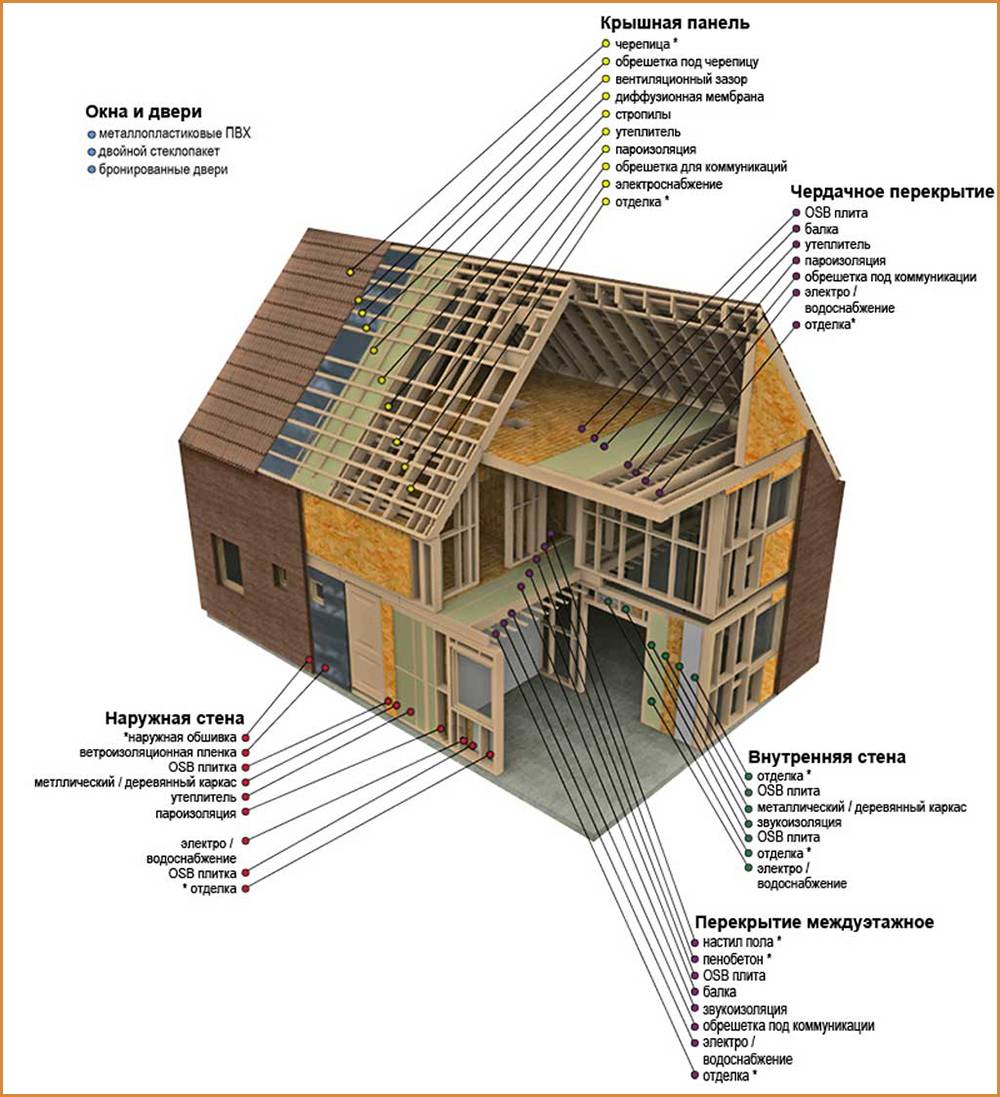

Схема устройства стены каркасного дома.
Составляя чертеж каркасного дома, вы находитесь на таком этапе строительства, при котором все ваши задуманные желания начинают обретать некую реальность на бумаге.
Это не только план вашего строительства, но и подробное заявление для проведения строительных работ, на основе которого вы будете получать на них разрешение.
Выберите масштаб, в котором будете выполнять чертеж каркасного дома. Этот масштаб может быть в пределах от 1:20 — достаточно подробная схема с высокой степенью детализации, до 1:500 — если размер планируемого здания крайне велик. Чтобы не происходило путаницы и разного толкования при проведении строительства, чертеж должен выполняться с применением единой системы обозначений. Может случиться так, что во время строительства появляется необходимость выполнить дополнительные чертежи возводимого здания или чертежи и схемы некоторых его фрагментов. Это вполне нормальное явление. Строительство сложный процесс и то обстоятельство, что не все предусмотрено заранее или в самом процессе стройки появляется новое видение, вполне нормально.
Поскольку каркас в выбранном типе дома представляет собой несущую конструкцию, он должен отвечать требованиям прочности.
Для чертежа нужно просчитать все его элементы, отобразить в схеме узлы соединений деталей. При строительстве стоит точно выдерживать указанные в чертеже каркасного дома точные геометрические данные элементов каркаса. Это избавит от трудностей, которые возникают на этапе отделки, если строители пренебрегли величинами вертикальных и горизонтальных уровней. А значит, возникнут проблемы с выведением ровной поверхности стен, пола и потолка.
Просчитайте и укажите в чертежах фундамент, который подойдет под каркасный дом. Это может быть ленточный фундамент. Схема должна предусматривать, каким образом будет обеспечено отсутствие доступа холодного воздуха и образование конденсата в подполье. Достигается это обеспечением отсутствия зазоров между фундаментом и нижним венцом каркаса. Например, можете использовать в работах гидроизол, который укладывается на поверхность фундамента, после чего укладывается элементы нижней обвязки из брусьев с продольным сечением 150х150 мм. Все эти данные будут занесены в чертеж.
Включите в чертеж все размеры мест установки арматуры, анкеров, продухов. Не забудьте указать выбранный способ опалубки, позволяющий использовать ее при установке стоек каркаса и обвязок.
Схема фундамента каркасного дома.
При строительстве каркасного дома широко допускается применение различных материалов, кроме того -комбинирование их между собой. Это позволяет, к примеру, существенно снизить нагрузку на фундамент и снизить себестоимость постройки. Но данные о применяемых материалах в каждом элементе постройки должны быть отображены в чертежах. Отсутствие таких данных при строительстве может сказаться самым нежелательным образом, в результате чего стены могут быть возведены из более тяжелых материалов и, как следствие, в доме образуется трещина или произойдет его перекос.
Вернуться к оглавлению
Что нужно предусмотреть в чертеже для стен каркасного дома?
Для строительства стен чертеж каркасных домов должен содержать планировку дома. Исходя из этого, спланируйте на чертежах ограждающие конструкции дверных и оконных проемов, которые можно предусмотреть в виде отдельных блоков, что даст максимальный эффект экономии.
Указав в схеме в качестве монтажных зазоров 10 мм в проемах под эти блоки, вы облегчите, удешевите и ускорите строительные работы.
http://moidomkarkas.ru/www.youtube.com/watch?v=3Wlr21qKUsc
Сам каркас состоит из стоек, которые определяют высоту помещений. В чертеж необходимо внести данные о размерах стоек, которые находятся с двух сторон. Учитывайте в чертеже проверочные размеры между ними, укажите в схеме те места, где будут устанавливаться раскосины. Определите размеры окон, а также где с наружной стороны и в какой последовательности будут устанавливаться листы ОСП. Все эти данные в схемах должны содержать описание соединений стоек на углах и их технологию.
Что касается фронтона строения, которое вы собрались возводить, используя каркасную технологию, то его чертеж должен содержать данные по размерам до начала обрешетки крыши и стоек, их высоту, не забыв упомянуть данные по размерам между ними. Вместе с этим в чертеже должны быть указаны те места, где будут устанавливаться окна, их размеры и усиления.
http://moidomkarkas.ru/www.youtube.com/watch?v=3BdtkenLjYM
Как и в схемах стен каркасного дома, во фронтоне необходимо указать, где с наружной стороны и в какой последовательности будут устанавливаться листы ОСП. В схеме должны быть указаны технология раскладки свесов и устройства ветро- и парозащиты кровельного пирога, указаны комментарии к ним. Такие же требования предъявляются к раскладке крепления Ондулина, обрешетки, по которому в чертеже должны присутствовать комментарии и описание технологического процесса.
Вернуться к оглавлению
В точности по намеченному плану
Как вы могли убедиться, несмотря на всю несложность возведения, каркасные дома требуют к себе внимания специалистов. Очень важно установить правильные параметры будущей постройки, обозначить намеченный план строительства на чертеже и в точности следовать установленной последовательности. При этом все расчеты в чертеже должны соответствовать установленным технологическим нормам.
https://www.youtube.com/watch?v=z2JKiLjl4pA
Знать такие подробности может только специалист, который отточил свои знания и умения на практике. Любители с большей долей вероятности допустят множество ошибок, некоторые из которых могут стать причиной повреждения построенного здания.
Каркасный дом своими руками пошаговая инструкция. Проекты, чертежи
Содержание статьи:
- 1 Выбираем проект: зачем нужен каркасный дом?
- 2 Плюсы каркасных домов
- 3 Варианты проектов каркасных домов
- 4
Процесс строительства каркасного дома: основные этапы
- 4.1 Этап первый: закладка фундамента
- 4.2 Этап второй: устанавливаем нижнюю обвязку и пол
- 4.3 Этап четвертый: установка перекрытия
- 4.4 Этап пятый: стропила и кровля
- 4.5 Этап шестой: утепление
- 5 Видеоинструкции по строительству каркасного дома
- 6
Каркасный дом: варианты наружной отделки
- 6.1 Кирпичная облицовка
- 6.
2
Деревянная облицовка - 6.3 Отделка сайдингом
- 6.4 Облицовка термопанелями
- 6.5 Технология «мокрый фасад»
- 6.6 Оштукатуривание
- 6.7 Другие варианты отделки
2
Деревянная облицовкаКаркасные дома быстро возводятся, теплые и комфортные. Именно поэтому их часто выбирают в качестве основного жилого или дачного домика.
Выбираем проект: зачем нужен каркасный дом?
Если строить каркасный дом своими руками, то сначала надо выбрать проект. Для выбора следует определить назначение дома и другие условия. Дом для постоянного проживания должен обладать несколько иными характеристиками, чем дачный домик. Дача, в которую приезжают только летом, будет отличаться по характеристикам от варианта с круглогодичным пребыванием. Разумеется, дома в которых будут жить в зимнее время или приезжать в них периодически, должны отличаться лучшим теплосохранением.
Другим аспектом выбора проекта является доступность энергоносителей.
Если газовая магистраль поблизости отсутствует, то наиболее удобный и дешевый вариант отопления исключается. Для обогрева электричеством больших помещений требуется надежная электрическая сеть со стабильным напряжением. В небольших деревнях и поселках нередко напряжение пониженное, а сеть не способна выдержать значительную нагрузку.
Все эти особенности следует своевременно изучить, чтобы подобрать оптимальный по размерам и другим характеристикам проект.
Плюсы каркасных домов
Благодаря современным технологиям каркасные дома ни в чем не уступают традиционным вариантам из бревен, бетона или кирпича. Они обладают необходимым уровнем прочности и надежности, достаточно долговечны.
Среди преимуществ каркасных зданий следует отметить быстрый процесс возведения и относительно низкую стоимость процесса.
Отделку можно выполнять в любое время года. Все поверхности такого дома получаются ровными, что существенно облегчает процесс отделки.
Поскольку здание легкое, то на фундаменте для каркасного дома можно сэкономить. Массивное основание не требуется, можно выбрать простые в обустройстве, легкие варианты.
Теплопроводность стен у такого типа домов низкая. Благодаря этому помещения быстро прогреваются даже холодной зимой. Летом же высокая теплоизоляция защищает от излишней жары, препятствуя перегреву.
Чтобы сделать каркасный дом пожаробезопасным, деревянные элементы обрабатывают специальными пропитками. Также используются материалы, обладающие устойчивостью к возгоранию.
Стены каркасного дома паропроницаемые, что обеспечивает вентиляцию без активной теплопотери.
Варианты проектов каркасных домов
Рассмотрим несколько проектов каркасного дома.
Первый вариант имеет жилую площадь 10,72 кв.м, а общая площадь составляет 34,7 кв. м. Дом одноэтажный с мансардой. Внизу располагается кухня, которая совмещена с прихожей, одна комната и лестница, ведущая в мансарду.
Проект каркасного дома 6х4. Фото
Второй проект имеет общую площадь в 44,35 кв. м и жилую площадь – 13,63 кв. м. Его внешние размеры составляют шесть на пять метров. Дом имеет кухню-прихожую площадью 11,25 кв. м, комнату и мансарду. При входе в дом располагается небольшое крыльцо с крышей, оберегающей от осадков. Пол первого этажа и мансарда дополнительно утепляются материалами Knauf. Черновой пол выполнен из ОСП.
Проект каркасного дома 6х5 с мансардой. Фото
Третий проект каркасного дома обладает жилой площадью 37,24 кв. м. При этом общая площадь составляет 72.7 кв. м. Дом имеет два этажа. На первом располагается гостиная. Кроме того там находится кухня, холл и кладовая. Вместо кладовой может быть обустроен санузел. На втором этаже располагаются комната и спальня. Вход в спальню осуществляется через комнату, т.е. она является проходной.
Проект каркасного дома 6х8 с мансардой. Фото
Четвертый проект – одноэтажный каркасный дом с мансардой, длина которого составляет 9м, а ширина – 6.
Жилая площадь дома – 49,17 кв.м. Общая площадь – 68,51 кв. м. На первом этаже находятся большая и маленькая комнаты. В большой располагается лестница, ведущая в мансарду. Кроме того, на первом этаже находятся небольшой холл, санузел и кухня. Комната мансарды занимает половину площади, а вторая половина представляет собой так называемый «второй свет» над большой комнатой первого этажа.
Готовый проект каркасного дома 6х9 с мансардой. Фото
Пятый проект представляет собой совсем небольшой одноэтажный дачный домик, жилая площадь которого составляет 9,95 кв. м, общая площадь – 16, 95 кв. м, а размеры 5 на 4 метра. Планировка дома предельно простая. Внутри есть кухня, маленький коридор и жилая комната.
Проект каркасного дома 5х4. Фото одноэтажного дома
Шестой проект – каркасный дом с мансардой. Жилая площадь его составляет 49,53 кв. м, а общая – 87,14 кв. м. На первом этаже находятся две комнаты, холл, кладовая и кухня.
В мансардном пространстве находится непосредственно мансарда и еще одна комната.
Проект каркасного дома 7х8 с мансардой. Фото
Седьмой проект – дом с жилой площадью 46,46кв. м и общей – 86.05 кв. м. На первом этаже располагается гостиная, просторный холл с лестницей, кухня и санузел. В мансардном этаже также имеется просторный коридор, по бокам от которого находятся две комнаты.
Проект каркасного дома 6х9 с мансардой. Фото
Восьмой проект представлен домом с жилой площадью 56,22 кв. м, общей площадью 84,96 кв. м. На первом этаже находятся гостиная и еще комната, коридор, санузел и кухня. В мансарде имеется холл, одна маленькая комната и две относительно просторные.
Готовый проект каркасного дома 6х9 с мансардой. Фото
Процесс строительства каркасного дома: основные этапы
Этап первый: закладка фундамента
При выборе фундамента для каркасного дома следует учитывать геологические особенности участка.
В большинстве случаев выбираются свайно-ростверковый вариант, также используются свайные и ленточные фундаменты.
Свайно-ростверковый фундамент применяется для возведения каркасного дома, поскольку он надежен и относительно дешев. Для обустройства чаще выбирают сваи ТИСЭ с расширенной пяткой. Благодаря пятке свая лучше сопротивляется пучению и отличается лучшими несущими характеристиками, чем обычная свая.
Фундамент для каркасного дома своими руками. Фото
Для заливки свай бурят скважины, в которые вставляется опалубка из трех слоев рубероида. Можно использовать пластиковые или асбестоцементные трубы нужного диаметра. Внутрь вставляется арматура, связанная треугольником или квадратом.
После заливки свай устанавливают опалубку для ростверка. Это бетонная лента по периметру здания. В опалубку укладывают арматуру и связывают ее, соединяя с элементами арматуры из свай.
Чтобы потом к ленте крепить обвязочный брус, устанавливают шпильки на расстоянии 1 – 2 метра.
Обязательны они рядом с углами, на расстоянии 30см. Остальные устанавливают в зависимости от особенностей дома. Они не должны располагаться реже, чем через 2 метра и на стену их должно быть не менее двух.
Когда все готово заливают бетон и закрывают его полиэтиленом. Это требуется, чтобы материал не высыхал, а набирал прочность.
Этап второй: устанавливаем нижнюю обвязку и полКогда строим каркасный дом своими руками, то обязательно надо помнить про гидроизоляцию фундамента. Верхняя поверхность ленты промазывается битумной мастикой, прокладывается рубероидом или гидроизолом. Если этого не сделать, то деревянный каркас будет тянуть влагу и гнить.
Каркасный дом своими руками. Пошаговое фото
Далее технология строительства каркасного дома предполагает укладку лежней. Это доски толщиной 5см и шириной 15см. Длина выбирается в зависимости от размеров фундамента. В нужных местах в досках просверливают отверстия под шпильки.
Обвязка и лаги
К лежню прикрепляют обвязку. Используют доску такого же размера, поставленную на ребро. Ее выравнивают по краю и прибивают большими гвоздями с шагом в 40см.
Каркасный дом своими руками. Пошаговое фото
Лаги – такие же доски, как и использовались. Ставятся на ребро поперек фундамента и крепятся торцом к обвязке. Расстояние между лагами зависит от длины пролета. Чем он больше, тем чаще располагают лаги.
Технология строительства каркасного дома. Фото
Настилаем и утепляем пол
Варианты схемы полов каркасного дома могут быть различными. Нередко сразу после монтажа основы под настил укладывают
Он не боится влаги, которая будет идти от грунта.
Для укладки утеплителя к лагам с двух сторон прибивают черепные бруски со сторонами в 5см. Плиты пенопласта нарезают ножовкой и укладывают между лагами в два слоя с перекрытием швов. Щели по периметру заполняют герметиком.
Поверх утеплителя настилают черновой пол. Доски кладут с перемежением направления волны (см. фото). Сверху слой досок закрывают фанерой.
Каркасный дом своими руками. Пошаговая инструкция
Можно обойтись только фанерным слоем, но материал должен быть не меньше 1,5см толщиной. Швы между листами не должны совпадать. В них должно быть компенсационный зазор не менее 3мм.
Крепят листы фанеры саморезами. По периметру стен шаг крепления должен быть 12см, а внутри – 40см.Этап третий: сборка стен
Существует две основных схемы сборки каркасных стен. Первая: каркас стены собирают в горизонтальном положении.
Иногда даже крепят листовые материалы, а затем поднимают. Этот способ удобен, но плохо реализуется, когда каркасный дом строится своими руками без дополнительной помощи. Поднимать стены тяжело.
Каркасный дом своими руками. Пошаговая инструкция
Установка стоек: шаг и сечение
Начинается возведение стен каркасного дома с установки угловых стоек. Используется брус с сечением 150х150мм или 100х100мм. Промежуточные стойки делают из бруса с прямоугольным сечением: 50х150мм или 50х100мм.
При возведении стен каркасного дома важно правильно выбрать расстояние между стойками. Оно должно соответствовать нагрузке, а также быть удобным для размещения утеплителя. Если используются утеплители в матах, то лучше сразу стойки размещать на ширину матов. Это сделает процесс утепления удобным и быстрым.
Стойки крепятся нагелями, врубкой или уголками.
Наиболее удобный и простой способ – усиленные уголки. Врубка также используется, но требуется в нижней обвязке делать углубления.
Сверху устанавливается брус верхней обвязки, который крепится к вертикальным стойкам.
Раскосы: что это и зачем нужны
При возведении каркасного дома обязательно вертикальные стойки укрепляют раскосами. Они выравнивают элементы и поддерживают их стабильность. Если стены будут обшиваться плитными материалами с высокой прочностью. То используются временные раскосы. Их потом снимают.
При монтаже наборной обшивки, например, из вагонки, требуется установить постоянные элементы. Лучшим вариантом будет использование на каждую стойку четырех штук.
Создание теплых углов
Если строить каркасный дом своими руками, то особое внимание следует уделить углам. Обычно в углу стоит брус. Для средней полосы данный вариант является холодным.
Его требуется дополнительно утеплить. Возможные варианты показаны на схемах.
Этап четвертый: установка перекрытияДалее технология строительства каркасного дома включает монтаж перекрытия. Балки опираются на верхнюю обвязку и крепятся к ней уголками, опорными кронштейнами или врубкой.
Толщина элементов перекрытия зависит от того, что именно будет находиться сверху. Если чердак, то можно использовать более тонкие элементы, чем для второго жилого этажа. Для обустройства второго этажа на перекрытии делают черновой пол.
Этап пятый: стропила и кровляВид крыши определяется при выборе проекта каркасного дома. Это может быть стандартная скатная крыша, мансардная или любой другой вариант. Кровельный материал подбирается по весу. Он должен быть легким, чтобы не создавать дополнительной нагрузки на перекрытия.
Этап шестой: утепление Утеплитель – обязательный компонент стен каркасного дома.
Чаще всего используется базальтовая вата в виде матов. Если маты на пару сантиметров больше расстояния между стойками, то они хорошо удерживаются распирающими силами. Дополнительно используют специальный крепеж.
У минеральной ваты много достоинств: она обладает высокой тепло- и звукоизоляцией. Однако чувствительна к намоканию, поэтому обязательно требуются изолирующие материалы. Со стороны улицы используется гидро- и ветрозащитная паропроницаемая мембрана, а со стороны помещения – пароизоляционная мембрана.
После монтажа утеплителя выполняется внутренняя отделка каркасного дома.
Видеоинструкции по строительству каркасного дома
Используя представленное видео можно уточнить все непонятные моменты по возведению каркасного здания. Подробно рассматриваются все моменты, начиная с закладки фундамента и заканчивая внутренней отделкой каркасного дома.
Каркасный дом: варианты наружной отделки
Существует множество вариантов наружной отделки каркасного дома.
В зависимости от используемого материала дом может выглядеть совершенно по-разному.
Каркасный дом можно обложить кирпичом. Между стенной поверхностью и кирпичной кладкой должен оставаться промежуток шириной от трех до пяти сантиметров. Этот зазор обеспечивает вентиляцию. Если его не оставить, то в холодную погоду на кирпиче будет собираться влага, которая может повредить и ограждающие плиты стены.
Наружная отделка каркасного дома кирпичом. Фото
Поскольку кирпич является тяжелым материалом, то он не должен иметь жесткого соединения со стеной. Требуется увеличение несущих характеристик фундамента. Маскируется кирпичная часть свесом крыши, оконными и дверными откосами.
Деревянная облицовка Для облицовки каркасного дома применяют фальшбрус, блок-хаус и аналогичные материалы. При их использовании можно исключить наружную обшивку стен плитными материалами. Вместо них будут использованы материалы отделки.
Крепить их можно как изнутри, так и снаружи.
Наружная отделка каркасного дома деревом. Фото
Если есть желание повысить теплоизоляцию, то лучше отделку производить по обрешетке, крепящейся к готовой стене. В этом случае требуется оставлять вентиляционный зазор.
Отделка деревом требует регулярного ухода. Древесину требуется периодически пропитывать антисептиками и окрашивать специальными составами.
Отделка сайдингомНаиболее простой и широкораспространенный вариант отделки. Если внешняя часть каркасного дома выполнена из фанеры или листов ОСП, то сайдинг можно крепить непосредственно на эти материалы.
Наружная отделка каркасного дома сайдингом. Фото
Если используется столбчато-балочный каркас, то можно обойтись без обшивки листовыми материалами, а заменить их сайдингом. Для увеличения теплоизоляции сайдинг закрепляют на выносных рейках, а пространство между ним и стеной заполняют еще одним слоем утеплителя с более высокими теплоизолирующими показателями.
Термопанели представляют собой отделочный материал, в котором имеется слой утеплителя и облицовочный слой. В качестве утеплителя используют пенополиуретан, базальтовый материал с высокой плотностью. Наружный слой изготавливается из клинкерных материалов, полимербетонной поверхности. Термопанели могут быть уже окрашенными или их можно окрасить в нужный цвет после монтажа.
Приклеивают термопанели к поверхности стен дома. Чтобы избежать конденсации влаги необходимо клеящим составом заполнять всю площадь.
Технология «мокрый фасад»Отделка «мокрый фасад» обладает рядом особенностей при использовании для каркасных домов.
Во-первых, пенополистирольные или базальтовые материалы не приклеивают к деревоплитам при помощи влагосодержащих составов. Применять следует полиуретановый клей.
Во-вторых, для крепления применяют саморезы для древесины, а также шайбы с большим диаметром.
Все другие этапы отделки ничем не отличаются. Поверхность утепляющих плит армируется клеевыми составами и сеткой. Затем наносится грунтовка, завершающий штукатурный слой, а потом стену окрашивают.
ОштукатуриваниеИз всех способов наружной отделки каркасного дома нанесение штукатурки является самым сложным и спорным. При нанесении штукатурки на места швов между плитами ОСП штукатурная поверхность быстро растрескивается. Такая отделка может использоваться в качестве временной. Кроме того, швы можно закрыть декоративными рейками, которые будут имитировать фахверк.
Стены из ОСП сначала грунтуют составами глубокого проникновения. После этого к поверхности прикрепляется щелочестойкая армирующая сетка. Ее можно прикрепить при помощи мебельного степлера. Для оштукатуривания лучше выбрать эластичные составы, которая предназначены конкретно для ОСП.
Получившаяся поверхность окрашивается или на нее наносят финишный слой штукатурки с декоративным эффектом.
Среди прочих видов отделки следует отметить окрашивание или использование покрытий из полимеров. Применять следует составы, которые предназначены непосредственно для плит ОСП.
Полимерные покрытия могут иметь акрилатную или полиуретановую основу. На слой из акрилатного полимера необходимо наносить дополнительное водоотталкивающее покрытие. Без него срок службы отделки будет короче.
В полиуретановые смеси нередко добавляется цемент. Наносят их при помощи шпателей.
Планы А-каркасного дома | Все, что вам нужно знать
@kath_englishmanКэтрин — писатель-фрилансер и преподаватель йоги из прекрасного штата Мэн. Ей нравятся домики, пиво и прогулки на свежем воздухе.
https://www.fieldmag.com/articles/a-frame-house-plans A-Frame завершает поиск домика для отдыха, который идеально подходит для стильного образа жизни на открытом воздухе. Культовая, функциональная и невероятно универсальная, есть так много способов сделать эту треугольную структуру своей собственной.
Итак, если вы действительно хотите сделать его своим, вложение средств в чертежи дома с А-образной рамой — это идеальный способ получить опыт строительства, не начиная с нуля, но при этом предлагающий больше возможностей для индивидуальной настройки, чем сборный комплект дома с А-образной рамой. Чтобы помочь вам начать, вот краткий курс по планам дома с А-образной рамой, как выбрать, зачем покупать и самые важные вещи, которые вам нужно знать, чтобы получить дом вашей мечты с А-образной рамой.
( Конечно, вы всегда можете просто арендовать A-Frame на выходные. )
Что такое каркасный дом?
A-Frame — прочный образец архитектуры, отличающийся треугольной формой и известным функциональным дизайном. Он построен из ряда стропил и ферм крыши, которые соединяются на вершине, образуя двускатную крышу и спускаясь наружу к земле без каких-либо других промежуточных вертикальных стен. Его особенности включают в себя крутой скат крыши, большие окна, сводчатый потолок, открытый план этажа на основном уровне и чердачное пространство на втором этаже, которое чаще всего используется в качестве спального чердака или складского помещения.
Прекрасно подходит для загородного дома или постоянного проживания. Архитектурный стиль дома с А-образной рамой делает его таким же универсальным и неподвластным времени, как деревенский деревянный каркас или классический бревенчатый домик, но благодаря своей конструкции он создает надежную конструкцию с минимальными затратами времени. количество материалов. Это делает его более доступным домом с универсальным привлекательным дизайном (и это было в течение многих лет), и он подходит для дома в удаленных или суровых условиях.
Краткий обзор основных характеристик и преимуществ дома с А-образной рамой:
- Вечный архитектурный стиль
- Простой минималистичный дизайн
- Надежная и прочная конструкция
- Требуется меньше материалов
- Адаптируемый и универсальный
- Хорошая изоляция
- Хорошо работает в холодном и теплом климате
- Масштабируемая сборка
- Доступнее, чем классический четырехстенный дом
Одна из проблем с A-Frame заключается в том, что скромная планировка часто приводит к ограничению жилой площади, а также внутренних стен и места для хранения.
Когда дело доходит до размещения окон, не так много гибкости (лучше всего торцы), но их большие окна позволяют большому количеству естественного света проникать через фасад и пол к потолку. на открытом воздухе чувствовать себя как расширение жилого пространства. Несмотря на эти пространственные ловушки, дом A-Frame вдохновляет на множество творческих решений (например, мансардные окна, чердаки и т. д.), поэтому любой домовладелец может создать дизайн дома, который подходит ему лучше всего.
Как построить каркасный дом
После того, как вы решили приобрести домик своей мечты, построить его можно двумя способами: построить его с нуля или купить собственный каркасный дом. планы. Оба варианта имеют свои плюсы и минусы, которые в основном зависят от вашего времени, бюджета и навыков. В то время как некоторые могут ценить индивидуальность и стремиться стать экстраординарным строителем A-Frame DIY, другие оценят четкие указания и тщательно разработанные планы дома A-Frame, которые можно приобрести у ряда квалифицированных компаний.
Легко ли построить А-образную раму?
Хотя треугольную конструкцию легче построить, чем большинство традиционных коттеджей, хижин и домов, это ненамного. Покупка планов дома может устранить необходимость в значительном опыте строительства или найме архитектора, имейте в виду, что это не означает, что не будет много физической работы, подъема тяжестей и техники. Вам также все равно придется нанимать строителей, тратить время на просмотр планов и следить за тем, чтобы все соответствовало местным нормам. Что вы получаете, так это готовые планы сборки и инструкции по сборке от профессионалов, что на самом деле звучит не так уж и плохо, не так ли?
Дизайн A-Frame от Джона Кэмпбелла
Как решить, какой A-Frame вам подходит
DEN — студия дизайна в Нью-Йорке, которая предлагает доступные современные планы домов A-Frame (и комплекты микрокают, которые грузить в разобранном виде) домовладельцам с мечтательными глазами. Как эксперты по этой теме, они рекомендуют задать себе эти вопросы, чтобы помочь вам решить, какой дом с А-образной рамой лучше всего подходит.
- Как вы планируете использовать помещение? Это небольшой загородный дом?
- Сколько комнат вам нужно и для чего они нужны? Вы хотите больше, чем одну спальню и ванную комнату? Вы предпочитаете большую комнату или достаточно небольшой гостиной?
- Каков ваш бюджет и сколько квадратных метров вы можете себе позволить?
- Соответствует ли этот размер вашим планам на будущее? Важен ли план семейного дома? Вы добавляете?
- Максимально ли я уважительно отношусь к земле, на которой планирую строить?
- Соответствует ли этот размер тому, что разрешено строить в соответствии с местными требованиями зонирования?
- Соответствуют ли район, недвижимость и дополнительные расходы, такие как колодец, септик и подъездная дорога, размеру дома, который вы выбираете, с точки зрения инвестиций?
После того, как вы сузили область поиска, имейте в виду, что эти планы домов могут упростить процесс строительства, но на строительство уходит очень много времени.
Для начала вам нужно выровнять землю и залить бетонный фундамент для дома или использовать шурупы, пилоны или другой подобный тип подконструкции. Убедитесь, что вы получили необходимые разрешения от местного правительства, которые будут зависеть от размера, местоположения, кодексов и правил каждой юрисдикции. Наймите местного строителя или подрядчика и заранее поговорите с производителем, чтобы получить четкое представление о том, что вам нужно в день доставки, включая вилочные погрузчики, тяжелую технику, строительные инструменты и многое другое. Помните, что покупка планов — это далеко не покупка готового готового изделия.
Различные типы планов домов с А-образным каркасом
Хорошие планы домов с А-образным каркасом должны иметь тщательно детализированный дизайн, чтобы вам не приходилось представлять, как он будет выглядеть, или смотреть на картинки на экране, чтобы понять, что вы хотите. собираюсь купить. Хотя треугольная структура может показаться ограничивающей, существуют десятки (если не больше) планов от разных компаний, предлагающих множество проектов от микро-А-образных рам размером 10 на 10 футов до домов с 3 спальнями.
В DEN покупатели могут выбрать один из семи различных вариантов планировки каюты с А-образной рамой, начиная от очень простой ночлежки площадью 200 квадратных футов и заканчивая домами с двумя, тремя и даже четырьмя спальнями и жилой площадью более 2000 квадратных футов. космос. Пакеты планов также варьируются от базовых планов до более полных пакетов планов, которые включают в себя все, что потребуется инженеру или архитектору, чтобы легко построить желаемый проект и внести неизбежные изменения в соответствии с вашим образом жизни и местными нормами зонирования, включая файлы САПР, 3D-модели, и списки материалов и приспособлений вплоть до смесителей и выключателей света.
«Айфрайм» предлагает несколько моделей, доступных для покупки в виде планов по цене менее 7000 долларов США или в виде готовых наборов, готовых к сборке, стоимостью около 179 000 долларов США.
Avrame — еще один популярный производитель наборов, который также может продавать планы — всегда стоит связаться и спросить, если вы заинтересованы.
Когда дело доходит до принятия решения, полезно знать, какие типы домов с А-образной рамой существуют, и немного самоанализа тоже не помешает. Вот некоторые из самых популярных типов домов A-Frame на рынке сегодня.
Изображение предоставлено архивом Американской ассоциации производителей фанеры.
А-образный дом с мансардой
Во многих, если не в большинстве, А-образных каркасов есть место для чердака благодаря их форме и конструкции. К счастью, если он достаточно высок для мансарды, у него также будет просторная большая комната на первом этаже, что делает его идеальным для большего количества гостей или планов семейного дома. Ознакомьтесь с планами кабины DEN A-Frame Bunk Plus для вдохновения.
А-образная рама с закругленной декой
Типичный A-Frame имеет большую террасу или просторную веранду, которые идеально подходят для встреч на свежем воздухе и наслаждения природой. Если в планы не входит палуба, ее достаточно легко добавить, или вы всегда можете забронировать несколько ночей в той, которую вы присматривали в первую очередь на AirBnB.
Чертежи Tiny Home A-Frame Plan
Если вы стремитесь к уменьшению размеров, сделайте крошечный и испачкайте руки, построив крошечный A-Frame дом с такими планами, как наш любимый дом Deek’s Relax Shack, собственный крошечный домик. Простой, понятный и идеально подходящий для новичков, которым не нужно много квадратных метров. Вы, вероятно, видели это на своей странице Instagram Explore.
А-образная рама со встроенным гаражом
Получите классическую А-образную раму со встроенным гаражом для максимальной функциональности и комфорта. Добавление выездного гаража обеспечивает большую жилую площадь и больше внутреннего пространства. Ознакомьтесь с планами Айфрайм Плюс, чтобы понять, как это может выглядеть. DEN также предлагает довольно впечатляющие планы автономных гаражей, которые можно добавить к любому существующему проекту.
Ищете другие А-образные каркасы, комплекты сборных кабин и содержимое кабины, чтобы вдохновить вас на следующую мечту об бегстве от действительности? Ознакомьтесь с этим подробным руководством, которое охватывает все, что вам нужно знать о покупке комплекта сборного дома с А-образным каркасом.
Или погрузитесь в архив салона Field Mag:
Сборные домики: все, что вам нужно знать, чтобы купить свой собственный
Полное руководство по каркасному дому: история, способы постройки и многое другое
Канадская компания Aux Box создает сборные побеги из студии
Готовая сборная сауна S от компании Backcountry Hut
Классическая кабина с А-образной рамой в обновленном стиле Rural Quebec
Красочный сборный комплект кабины с А-образной рамой Из Будапешта с любовью
Самодельный домик с А-образной рамой в Великобритании, вдохновленный голландским минимализмом
Эта современная кабина с А-образной рамой — путь к приключениям
Проведите ночь в отеле Eastwind Catskills Retreat в Нью-Йорке
.
Опубликовано 03-05-2021
А-образная рама кабиныНаправляющая кабины
Последний
11 лучших альтернатив Crocs
Руководство по погружению: холодные факты этой горячей тенденции в области здравоохранения
25 лучших современных кают для вдохновения на дизайн
Куда пойти в глэмпинге в Северной Ирландии
20 лучших вариантов аренды домика на дереве Джошуа для побега на выходные
Путеводитель по сауне на заднем дворе: от истории к практическим рекомендациям
Статьи по теме
Другие статьиАрхитектурные чертежи: каркасные дома в разрезе
The One Drawing Challenge теперь является частью the Architizer Vision Awards , присуждаемая лучшим архитектурным фотографиям, фильмам, визуализациям, чертежам, моделям и талантливым создателям, стоящим за ними.
Победители публикуются в печати! Войти сейчас >
Немногие стили жилых зданий столь же культовые, как А-образный каркас. В чистом виде эти дома имеют форму равностороннего треугольника и имеют круто скошенные стороны, образующие линию крыши. Эти внешние стены обычно начинаются у фундамента и встречаются наверху в форме буквы А. Благодаря сочетанию открытой планировки с деревенским языком их треугольная форма приобрела популярность в середине 19-го века.50-х по 1970-е годы. А-образная форма стала символом эпохи досуга, когда вторые дома стали доступны большему количеству людей. Сегодня эти дома переживают возрождение с ростом удаленной работы и городских перелетов, а также стремлением к комплексному строительству.
По сути, именно эпоха после Второй мировой войны действительно определила А-образную раму, какой мы ее знаем сегодня. Отличительный козырек А-образной рамы обычно состоит из стропил или ферм, которые соединяются вверху и крепятся болтами к пластинам или балкам пола внизу.
Резкая покатая крыша обычно образовывала спальный лофт над жилыми помещениями. Следующие проекты демонстрируют современный дизайн жилых домов с А-образной рамой с помощью серии чертежей в разрезе. Эти рисунки подчеркивают опыт людей в доме и демонстрируют как культовую А-образную раму, так и остроконечные крыши. Вместе они также иллюстрируют, как дизайнеры переосмысливают прошлые традиции, создавая новые пространства для жизни и отдыха.
Переосмысление А-образной рамы
Автор: Bromley Caldari Architects, Файр-Айленд, Нью-Йорк, США
Bromley Caldari превратила арендованный пляж в стильное убежище. Переосмыслив культовую А-образную форму 1960-х годов, команда прорвалась через оболочку здания, чтобы сплести скульптурную лестницу через воздушную трехэтажную структуру. При полной реконструкции А-образной рамы со стороны залива на Файер-Айленде клиенты хотели убрать лестницу и были готовы пожертвовать спальней или двумя, чтобы это произошло. Как видно в разрезе, новая лестница была спрятана в два больших эркера, расположенных в шахматном порядке на разных высотах с каждой стороны дома, с выходом на балкон из главной спальни, чтобы соединить две стороны.
Лейк-Плэсид А-образная рама
By Strand Design, Нью-Йорк, США
Эта современная А-образная рама, спокойно отдыхающая на берегу лесистого озера, служит убежищем на природе для владельцев городских домов. При скромных размерах в изобилии теплоты и объема. В дизайне используется натуральная древесина, обнажая структурные элементы, которые охватывают всю высоту его драматической формы. Классика встречается с современностью в этом освежающем взгляде на традиционную кабину Northwoods с А-образной рамой. Используя различные стальные панели, затемненную обшивку и оттенки яркого натурального кедра, эта хижина органично вписывается в окружение леса на берегу озера. Будучи заядлыми энтузиастами зимы, желание владельца к приключениям на год воплотилось в этом универсальном отдыхе.
Каюты Micro Cluster
Автор: Reiulf Ramstad Arkitekter, Вестфолл, Норвегия
Для этой конструкции с А-образной рамой клиент хотел кабину для всей семьи, но в то же время ее нужно было каким-то образом разделить.
Решением стал кластер из трех структур, которые можно использовать по отдельности. Как видно в разрезе, каждое из зданий определяется как четкий геометрический объем, организованный вокруг открытой площадки, которая связывает их вместе как единое целое. На северо-востоке холм граничит и определяет это место вместе с видом в противоположном направлении. Пространственное взаимодействие между ландшафтом и структурой создает благоприятный микроклимат. Это отражено юго-западной ориентацией построек, где торец фронтона застеклен.
House Husarö
By Tham & Videgård Arkitekter, Швеция
Этот дом на окраине Стокгольмского архипелага был расположен на поляне с высоким ландшафтом, на плато с видом на море на севере. Имущество долгое время принадлежало семье с несколькими небольшими дополнительными зданиями, эллингом и гостевым домом, который использовался для отдыха. По мере того, как семья росла с новым поколением, возникла потребность в большем доме с большим пространством.
Решением стала А-образная конструкция с объемной скатной крышей в два уровня. Дом разделен на открытую социальную зону на первом этаже и более приватный верхний уровень со спальнями и игровой комнатой.
Хижина Whistler
By Scott & Scott Architects, Уистлер, Канада
Эта хижина была построена для отдыха на выходных для семьи сноубордистов. A-frame расположен на крутом склоне скалы в тихом жилом районе к северу от деревни Уистлер. Район состоит из домиков и шале в форме треугольника и готической арки одинакового размера, построенных в 1970-х годах. В отличие от более поздних крупных резиденций в этом регионе, хижина была спроектирована с учетом желания владельцев и архитекторов работать с первоначальным масштабом ранних построек в этом районе. Конструкция состоит из открытой изнутри рамы из необработанных пиломатериалов из дугласовой пихты местного производства обычного размера с конструкционным настилом из сплошных полос, который установлен на бетонном основании, закрепленном в скале.
Guinovart Florensa House
Компания Cadaval & Solà-Morales, Канехан, Испания
Этот проект с А-образным каркасом направлен на восстановление конструктивных качеств старого существующего народного дома, построенного из сухого камня. Однако отличительные признаки, присущие этой строительной технике (компактность, массивность, минимум проемов, непонятные интерьеры, вес) отрицают необыкновенную среду, в которой она расположена: на вершине горы, с видом на две разные долины, обращенные друг к другу. только фасады дома. В проекте разработан ряд внутренних горизонтальных перегородок, поддерживаемых двумя вертикальными контейнерами, которые действуют как структурные элементы и как подразделения непрерывных пространств.
The One Drawing Challenge теперь является частью Architizer Vision Awards , присуждаемой лучшим архитектурным фотографиям, фильмам, визуализациям, чертежам, моделям и талантливым создателям, стоящим за ними.
