Каркасно засыпной дом: Каркасно-засыпная технология. Как построить каркасный дом Засыпные дома

alexxlab 19.02.2023 Нет комментариев

Что такое каркасный дом: отзывы, плюсы и минусы

Сменить городскую квартиру на просторный собственный дом – мечта каждой семьи. Если же нет возможности сменить квартиру на постоянное место жительства в уютном коттедже, то каждый хочет иметь хотя бы уютный дачный домик для отдыха за городом в летние выходные. Не каждая среднестатистическая семья может позволить себе большой дом из кирпича, а иногда просто нет желания менять одни каменные стены на другие. Именно поэтому в 21 веке стали очень распространены дома из дерева. Безусловно, при упоминании деревянного дома на ум сразу приходит строение из бревна или бруса. Но сегодня мы поговорим о малобюджетном варианте строительства, но не менее надежном – о каркасных домах. Наверняка вы видели заманчивые объявления в интернете или прессе о сверхдешевых домах. Действительно, сейчас очень много строительных фирм выполняют строительство каркасных домов для постоянного или временного пребывания. Но что такое каркасный дом?

Содержание

  1. Что такое каркасные дома?
  2. Финский каркасный дом
  3. Канадский каркасный дом
  4. Материалы, применяемые для строительства каркасного дома
  5. Материалы для монтажа каркаса
  6. Утеплители
  7. Обшивочные материалы
  8. Материалы для кровельных работ
  9. Почему так популярны каркасные дома?
  10. Основные узлы каркасного дома и порядок их монтажа
  11. Заключение

Что такое каркасные дома?

Если не углубляться в детали, то каркасный дом – это каркас из дерева, который отделывается с двух сторон обшивочными материалами, а между ними закладывается утеплитель. Различные утеплители требуют разных дополнительных элементов: это строительные пленки и мембраны или полиуретановые уплотнители. Существуют некоторые исключения, где роль каркаса может выполнять сама обшивка и утеплитель.

Для России каркасная технология является достаточно молодой. Ее стали применять лишь в 60-е годы 20 века. Тогда каркасные конструкции применялись лишь для возведения строений в промышленных зонах или для временных летних домиков. В умах советских людей складывался стереотип о ненадежности и недолговечности таких сооружений. Хотя в Северной Америке и Европе такие дома стали строить еще в 17 веке. Родиной каркасного домостроения считается Канада, но в Россию основные принципы малоэтажного каркасного строительства пришли из соседней Финляндии. Именно поэтому сейчас большинство каркасных домов строят по скандинавским технологиям.

Чтобы более детально разбираться в понятии «каркасный дом», нужно отдельно рассмотреть две основные технологии: канадскую и финскую.

Дом из бруса

23.45%

Дом из кирпича

17.49%

Бревенчатый дом

13.58%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.83%

Дом из оцилиндрованного бревна

3.43%

Монолитный дом

3.99%

Дом из пеноблоков

3.99%

Дом из сип-панелей

3.28%

Проголосовало: 3786

Финский каркасный дом

Более 80% процентов каркасных домов в Росси возводятся по финской технологии. Основные критерии финского каркасника:

  • Дом возводится на каркасе из бруса. Каркас может собираться на участке строительства или на производстве. В случае сборки готовых стеновых панелей на производстве такие дома еще называют каркасно-щитовые. Но суть остается неизменной – каркас из бруса с обшивкой с двух сторон. Именно он будет придавать дому основную прочность и жесткость.
  • Для утепления используются материалы на основе минеральной ваты или стекловолокна. Современные технологии позволили внедрить ряд новых утеплителей: это эковата и материалы на основе пенополиуретана. Они засыпаются в каркас.

Отдельно стоит рассмотреть каркасно-щитовые дома. Такие конструкции обычно заказывают на специальных производствах. Каркас из бруса камерной сушки собирается на производстве, в него закладывают утеплитель, монтируют все необходимые строительные пленки и производят обшивку внутри и снаружи.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

На участок доставляются готовые стеновые панели. Технология становится во многом похожа на канадский каркасник, но не требует дополнительного черепного бруса, а в качестве утепления используют те же материалы на основе минеральной ваты или стекловолокна.

Канадский каркасный дом

Канадские дома появились в России совсем недавно. Это связано с тем, что для строительства каркасного дома по североамериканской технологии необходимо специальное производство СИП-панелей.

  • Канадский каркасный дом возводится из готовых стеновых панелей – сэндвичей. Они во многом похожи на финские. В панель также может закладываться деревянный брус (часто стеновые панели изготавливают даже без скелетного бруса), закладывается утеплитель на основе пенополистирола или пенополиуретана. На утеплитель под прессом наклеивается наружная и внутренняя обшивка. В качестве обшивочных материалов используют ОСБ, металл, влагостойкая фанера, древесно-полимерные композитные материалы, ДСП, ЦСП.
  • Для монтажа стен не требуется дополнительный каркас. Жесткий утеплитель и обшивка имеют значительную самостоятельную несущую способность и жесткость. Для монтажа стен необходима лишь нашивка черепного бруса на пол, который служит шипом для монтажа панелей.
  • Пол, потолок и даже кровля может также перекрываться СИП-панелями.

После рассмотрения каждой из технологий стало понятно, что такое каркасный дом. Ключевым отличием каждой технологии является применяемый утеплитель и метод возведения стен.

Материалы, применяемые для строительства каркасного дома

Все материалы для возведения каркасного дома или производства домокомплекта можно условно поделить на группы: материал для каркаса, утеплитель, обшивка, кровельные и вспомогательные материалы.

Материалы для монтажа каркаса

Строительство каркасного дома невозможно без применения деревянного бруса. Для монтажа каркаса (стены, пол, потолок, стропильная система) используют брус хвойных пород древесины естественной или камерной сушки. Использование древесины естественной влажности нежелательно. Это приводит к деформациям бруса в процессе усушки, появлению щелей в каркасе, излишней влаги внутри каркаса. Все древесина должна обрабатываться антисептиками для защиты от поражения плесенью и насекомыми.

Иногда для каркаса также используют металл, особенно для монтажа ростверка фундамента на винтовых сваях. Металлические балки обрабатывают противокоррозионными грунтовками.

Утеплители

На современном рынке представлено очень много утеплителей для каркасного домостроения: гравий, опил, минеральная вата, утеплители на основе стекловолокна, эковата, пенополистирол, экструдированный пенополистирол, пенополиуретан. Каждый из утеплителей имеет свои преимущества и недостатки.

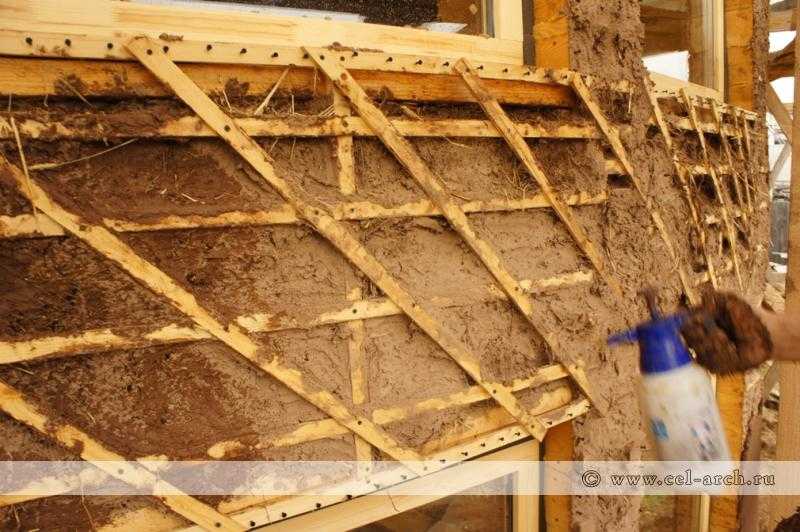

Применение некоторых утеплителей связано с таким понятием как каркасно-насыпной дом. Как видно из названия, для утепления применяются сыпучие материалы: опил, гравий, эковата, пенополиуретан. Технология возведения таких домов немного отличается от обычного каркасника.

Утепление пола в каркасно-насыпном доме: монтируется черновой пол, расстилается пароизоляция, и между лагами засыпается или надувается утеплитель.

Утепление стен в каркасно-насыпном доме: производится внутренняя и наружная обшивка, и между балками засыпается или надувается утеплитель. Потолок утепляется по принципу полов.

Обшивочные материалы

Современные технологии подарили нам множество вариантов для обшивки стен и пола каркасного дома. Для наружной обшивки стен могут использоваться: вагонка, имитация бруса, блок-хаус, планки, дранка, ОСБ, влагостойкая фанера, ДСП, металлический и виниловый сайдинг, фиброцементные панели и фиброцементный сайдинг, фасадные панели с утеплителем.

Для внутренней обшивки стен и потолка могут использоваться те же деревянные и листовые материалы. Кроме этого, также применяется ГВЛ и ГКЛ. Для пола используют листовые материалы, паркетную доску или массивную доску пола. Как и в случае с утеплителями, каждый материал обладает рядом преимуществ и недостатков, которые требуют дополнительного обсуждения.

Материалы для кровельных работ

Монтаж крыши для каркасного дома не отличается от подобных работ любого другого строения. В соответствии с основными правилами рассчитывается и собирается стропильная система из бруса, выполняется монтаж обрешетки и настилается финишное кровельное полотно. В качестве кровельных материалов используют фальцевую кровлю, профнастил, металлочерепицу, керамическую черепицу, мягкую кровлю и др.

К вспомогательным материалам относят крепеж, строительные пленки, дополнительные утеплители.

Почему так популярны каркасные дома?

Мы уже выяснили основные особенности каркасного дома и перечислили применяемые материалы. Но почему эта сравнительна молодая для России технология домостроения получила такое широкое распространение? Это связано с основными плюсами каркасного домостроения.

  • Бесспорно, именно для Росси на первое место выходит невысокая стоимость каркасных конструкций. Идентичный по площади дом по каркасной технологии обойдется на 30% дешевле сруба из бревна или бруса и почти в два раза дешевле дома из кирпича.
  • Высокие темпы строительства. Даже в случае монтажа каркаса на участке застройки средний жилой дом может быть возведен бригадой из 2-3 человек менее чем за месяц. В случае покупки домокомплекта из СИП-панелей или финских домокомплектов и их монтажа квалифицированной бригадой монтаж потребует не более недели. Такие дома еще называют домами за неделю под ключ.
  • Строительство не требует привлечения тяжелой техники. Только в случае монтажа массивных стеновых панелей может потребоваться привлечение подъемных механизмов.
  • Каркасные дома могут возводиться круглый год, независимо от сезона.
  • Энергоэффективность каркасных конструкций. За счет применения современных методов утепления удается добиться минимальных теплопотерь и снизить расходы на отопление такого дома.
  • Высокая степень подготовки под финишную отделку. К отделке и монтажу коммуникаций приступают еще в процессе возведения стен. Зачастую внутренняя и наружная обшивка каркаса является финишной отделкой будущего дома.

Любая технология строительства не лишена недостатков. В случае с каркасными конструкциями это высокая требовательность к точности чертежей каждого узла; четкое соблюдение технологии монтажа и утепления; высокая пожарная опасность; более тщательный уход за несущими конструкциями, меньшая долговечность по сравнению с другими технологиями.

Чтобы не быть голословными, обратимся к социальным сетям и мнениям жителей каркасных домов.



Основные узлы каркасного дома и порядок их монтажа

  • Фундамент. Для каркасного дома нет необходимости возводить дорогостоящий глубокий фундамент. Для таких конструкций используется столбчатый, свайный или фундамент на винтовых сваях.
  • Сборка нижней обвязки, установка половых балок и монтаж чернового пола. Утепление пола и монтаж чернового или финишного напольного покрытия.
  • Возведение каркаса стен. В случае строительства канадского каркасного дома по готовому полу производит нашивку черепного бруса согласно проекту стен и перегородок. Этот брус будет служить основой для установки панелей.
  • Внутренняя или наружная обшивка с предварительным контуром пароизоляции или паропроницаемой мембраны.
  • Утепление стен.
  • Монтаж верхней обвязки, подшив потолка с предварительным контуром пароизоляции.
  • Утепление потолка (в случае возведения одноэтажных домов утепление может производиться по стропилам).
  • Монтаж стропильной системы (или каркаса второго и мансардного этажа) и обрешетки.
  • Монтаж кровельного материала.
  • Отделка дома.

Отдельно хотелось бы сказать об отделке каркасных домов. Большинство коммуникаций прячут в каркасы стен, потолка и пола. Поэтому до начала работ по обшивке этих элементов необходимо иметь проекты коммуникаций, чтобы заложить их внутрь каркаса.

Важно также иметь проект фасада и стен с размеченными дверными и оконными проемами. В случае покупки домокомплекта эти проемы уже будут смонтированы. Но если вы возводите дом своими руками, то необходимо правильно усилить эти проемы, ведь нагрузка от кровли или верхних этажей равномерно передается на нижнюю обвязку и фундамент при помощи основных и промежуточных стоек. В местах проемов каркас ослабляется. Как правильно усилить его в этом месте?

Чтобы разобраться в этом вопросе, рассмотрим чертеж. В местах проемов ставят так называемые сдвоенные стойки: первая – это промежуточная стойка каркаса, а вторая подпирает верхнюю поперечину и хидер – это массивный брус, толщина которого превышает сечение промежуточных стоек в 2-3 раза. Именно хидер будет передавать нагрузку на нижнюю обвязку в местах проемов.

Заключение

Теперь вы имеете полное представление о каркасном доме. Конечно, строительство по каркасной технологии имеет много тонкостей и подводных камней, и для возведения такого дома своими руками придется изучить много литературы. А в случае выбора технологии строительства у проверенного застройщика не стоит сбрасывать со счетов каркасные конструкции. Мифы о недолговечности или ненадежности таких домов развеяны опытом людей, которые в них живут. Каркасные дома строят давно, и вы можете найти отзывы людей, которые эксплуатируют их более 30 лет. Выбор остается за вами.
