Каркасная стена в разрезе: Каркасная стена в разрезе – простая схема с комментариями

Содержание

Каркасные дома материалы стены

На сегодняшний день устройство стен каркасного дома является одним из самых доступных и дешевых вариантов, при этом вы получаете надежное и комфортное жилье.

Если говорить о том, как устроена каркасная стена, то в самом простом варианте, это деревянные вертикальные стойки, которые сверху или снизу обвязанные брусьями, а для усиления жесткости, используются укосины.

Если обшивка стен будет проводиться ОСП (осб), то укосины можно и не делать, так как этот плитный материал имеет достаточную прочность и обеспечивает высокую жесткость всей конструкции.

Независимо от того, в каком климатическом поясе строится каркасный дом, его стены необходимо обязательно утеплять.


Это позволяет комфортно чувствовать себя внутри дома как в холодное, так и в жаркое время года. Удобно и то, что утеплитель прячется между каркасом, поэтому не занимает полезную площадь ни внутри, ни снаружи здания.

Если рассматривать устройство каркасной стены, то по направлению снаружи внутрь, она будет состоять из следующих слоев:

  1. внешняя обшивка;
  2. обрешетка, которая необходимо для создания вентиляционного зазора, без нее утеплитель не будет проветриваться и поэтому быстро теряет свои первоначальные характеристики;
  3. ветрозащитная пленка;
  4. гидроизоляция;
  5. вертикальные стойки каркаса, между которыми уложен плитный или рулонный утеплитель;
  6. слой пароизоляции, который не дает возможности пару изнутри помещения проникать в утеплитель;
  7. внутренняя обрешетка;
  8. отделочный материал.

Если вы создадите каркасную стену, и в ней будут все описанные слои, то она одновременно является и несущей, и энергосберегающей конструкцией, поэтому такой дом строится быстро, а находиться в нем всегда будет уютно и комфортно.

Необходимые инструменты и материалы

Для создания стен каркасного дома, вам надо будет иметь следующие инструменты:

  • большой и маленький молоток;
  • несколько стамесок разного размера;
  • гвоздодер;
  • простой или электрический рубанок;
  • электролобзик или дисковая пила;
  • крестовая и плоская отвертка;
  • электродрель;
  • измерительные инструменты;
  • карандаш или маркер;
  • строительные леса или лестница.

После того как вы определились с проектом, а его можно найти уже готовый или разработать самостоятельно, необходимо приобрести следующие материалы:

  1. брусья для создания каркаса;
  2. планки для создания обрешетки;
  3. ветрозащита;
  4. гидроизоляционные материалы;
  5. пароизоляционная пленка;
  6. утеплитель, обычно это минеральная вата или пенопласт;
  7. ОСП (осб) панели толщиной 9-12 мм, для наружной обшивки;
  8. гипсокартон для внутренней обшивки стен;
  9. материал для наружной отделки стен, это обычно металлический, виниловый сайдинг или деревянный блок хаус;
  10. антисептики и антипирены для обработки деревянных элементов.

Каркасная стена в разрезе – схема и комментарии

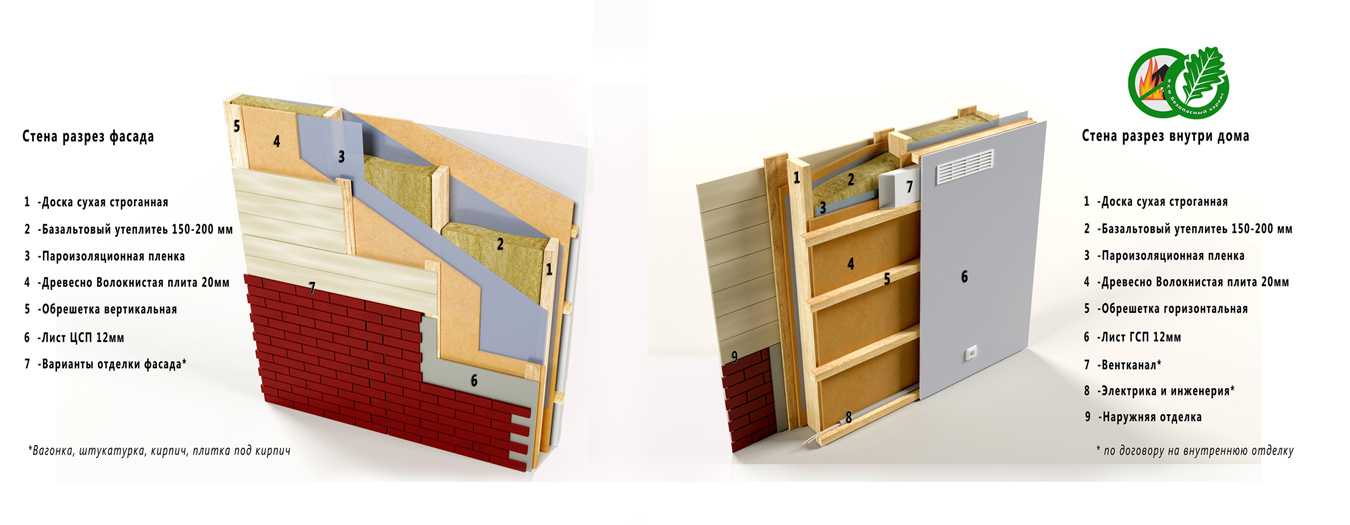

На этой странице представлена каркасная стена в разрезе вместе с утеплителем, который монтируется между стоек каркаса. Проще говоря, каркасная стена в разрезе представляет собой так называемый стеновой каркасный «пирог». Все слои в этом пироге расположены в строгой последовательности. Слои менять местами или переворачивать нельзя.

Как видно из схемы, мы приводим разрез каркасной стены вместе с утеплителем. Конечно, в теплых странах строят каркасники без утеплителя. В этом случае не будет ни базальтовой ваты, ни пенопласта, а также пленок – ветрозащита и пароизоляции, которые защищают слой утеплителя от внешних и внутренних воздействий.

Однако, живем мы с вами в довольно жестких погодных условиях. Прямо сейчас, когда я пишу эти сроки, за окном обычный январский денек. И стандартная для наших мест температура в январе -31 градус по Цельсию. Скоро стемнеет, и температура опустится еще ниже.

В подобных условиях строить каркасную стену с недостаточным слоем утеплителя – это все равно, что топить улицу своими собственными деньгами. Пусть магистральный газ относительно дешев, однако и он стоит денег.

Итак, схема каркасной стены в разрезе будет изображением стенового пирога и слои его будут следующими (изнутри наружу):

  1. Внутренняя чистовая отделка помещений.
  2. Внутренняя обшивка каркаса (дерево, ОСБ, ГКЛ или ЦСП).
  3. Пароизоляция для защиты утеплителя от водяного пара из внутренних помещений.
  4. Стойки каркаса.
  5. Утеплитель между сток каркаса.
  6. Ветрозащита для защиты утеплителя от ветра и внешней влаги.
  7. Обрешетка вентзазора.
  8. Внешняя обшивка дома.

В случае с использованием мокрого фасада ветрозащита и вентзазора не будет. Внешняя фасадная система будет наноситься прямо на утеплитель по сетке.

Смотрите ещё по этой теме на нашем сайте:

  1. Каркасная пристройка к деревянному дому — утепление веранды при деревянном доме Строительство деревянных домов до сих пор имеет популярность среди строительных компаний. Обычно к таким домам хочется возвести дополнительные постройки, которые подчёркивали бы индивидуальность сооружения. Каркасная…
  2. Стена каркасного дома – устройство стенового пирога Любая стена каркасного дома, устройство которой продумано заранее или выполняется по альбомам технических решений ведущих строительных фирм, выполняет свои функции на «отлично». Ведь стеновой пирог…
  3. Принцип построения каркасной стены — схема Сегодня рассмотрим с вами каркасные стены, принцип построения которых прост и гениален одновременно. Для примера рассмотрим деревянный каркас, который в данный момент используется для возведения…
  4. Конструкция стен каркасного дома – схема пирога Самая простая конструкция стен каркасного дома – это вертикальные стойки, связанные верхней и нижней обвязкой и перевязанные укосинами для дополнительной жесткости конструкции. При использовании плитного…
  5. Схема пирога стены каркасного дома с минватой Чтобы представить, как выглядит пирог стены каркасного дома с минватой в качестве утеплителя, достаточно взглянуть на схемы , расположенные на этой странице. Для разных условий…

Возведение

Сначала необходимо сделать фундамент, так как в этом случае нагрузка на него небольшая, то подойдет обычный столбчатый фундамент с расстоянием между опорами 50-100 мм.

При создании каркасного дома, необходимо все его элементы делать из одинаковой древесины, иначе она будет иметь разные коэффициенты расширения, что может вызвать перекос здания.

При создании стен такого дома, можно выделить несколько этапов:

Создание нижней обвязки

Делают ее из брусьев, которые укладывают по периметру здания. Между собой они соединяются без зазоров, при помощи соединения шип-паз.

Для фиксирования нижней обвязки, лучше всего использовать деревянные нагели, так как от соприкосновения с металлическим крепежом, деревянные конструкции начинают быстро гнить.

Установка вертикальных стоек

Высота указанных элементов будет зависть от высоты потолка в вашем будущем доме. Стойки должны быть установлены вертикально, после чего их фиксируют при помощи временных распорок. Сначала монтируют угловые стойки, перед этим на место их установки вставляют нагели и стойки насаживают на них.

Верхняя обвязка

После установки всех вертикальных стоек, монтируют верхнюю обвязку, при этом пазы верхних брусьев должны соответствовать нижней обвязке. При выполнении монтажа надо следить, чтобы все углы были прямыми.

Монтаж потолочных балок

Через каждые полметра, в соответствии с расположением вертикальных стоек, устанавливают потолочные балки и надежно их фиксируют;

Дополнительные опорные элементы. Их монтаж проводится в соответствии с проектом, в местах расположения внутренних перегородок. Это позволит обеспечить дополнительную поддержку потолочных балок и укрепить всю каркасную конструкцию.

Устройство стены каркасного дома (пирог)

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

Устройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный “пирог”, собранный по строгим правилам.

  • Расчет толщины стен проводятс учетом особенностей климата и предназначения строения;
  • При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость;
  • Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок;
  • Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование.

Отделка с наружи

Если вы проводите наружную отделку блок хаусом, то сначала необходимо на готовый каркас установить гидро, ветрозащитную мембрану, которая защитит дом от ветра, а утеплитель от попадания на него влаги с улицы.

После этого делают обрешетку, которая обеспечит наличие пространства между утеплителем и внешней обшивкой, и на нее крепят блок хаус или фальш брус.

В том случае, когда вы планирует штукатурить дом, обкладывать его фасадным кирпичом, искусственным камнем, то на каркас сначала монтируют ОСП (осб), а уже на них выполняется монтаж указанных фасадных материалов.

Утепление, пароизоляция и гидроизоляция

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

Утепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Пароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

Утепление

На следующем этапе проводится утепление, для этого могут использоваться как плитные, так и рулонные материалы, которые устанавливаются между вертикальными стойками.

Если уложить утеплитель толщиной 5 см в три слоя, то этого будет достаточно для нормального утепления дома. Утеплитель надо хорошо фиксировать, чтобы со временем он не оседал.

Если утеплитель укладывают в несколько слоев, то его стыки надо делать в разных местах, по типу создания кирпичной кладки.

Видео

В этом видео вы можете узнать много интересного и нового о том, как избежать ошибок и построить правильные каркасные стены.

Добавить комментарий Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Ответы экспертов

Какая должна быть толщина стены, зимнего, энергоэффективного дома, для постоянного проживания?

Толщина стен такого дома будет зависеть от того, в каком регионе проводится строительство, и будет здания использоваться для временного или постоянного проживания. В таблице ниже приведена расчетная толщина утеплителя (минеральной ваты) для комфортного проживания.

ГородТолщина минваты в ммГородТолщина минваты в ммГородТолщина минваты в мм
Архангельск220Киров210Рязань190
Астрахань160Кострома200Самара200
Анадырь290Краснодар140Санкт-Петербург190
Барнаул210Красноярск210Саранск190
Белгород170Курган210Саратов180
Благовещенск230Курск180Салехард280
Брянск190Кызыл240Смоленск190
Волгоград160Липецк180Ставрополь150
Вологда210Магадан250Сыктывкар220
Воронеж180Махачкала130Тамбов180
Владимир200Москва190Тверь200
Владивосток190Мурманск 220220Томск230
Владикавказ150Нальчик 150150Тула190
Грозный150Нижний200Тюмень210
Екатеринбург210Новгород190Ульяновск190
Иваново200Новосибирск220Улан-Удэ230
Игарка290Омск210Уфа200
Иркутск220Оренбург190Хабаровск220
Ижевск210Орел190Чебоксары200
Йошкар-Ола210Пенза190Челябинск200
Казань200Пермь210Чита240
Калининград170Петрозаводск210Элиста160
Калуга190Петропавловск-Камчатский190Южно-Сахалинск210
Кемерово220Псков190Якутск290
Ростов-на-Дону160Ярославль 200.200

Для умеренного климата, чтобы создать в доме оптимальные условия проживания, толщина брусьев должна быть не меньше 200 мм.

Как собрать

На углах, брусья между собой соединяют вполдерева или в лапу и фиксируют при помощи нагелей. Для усиления конструкции, могут использоваться металлические уголки.

Для крепления вертикальных стоек делают пазы и дополнительно их фиксируют металлическими уголками, таким же образом устанавливают и промежуточные стойки.

Как поднять одному

Если вы монтируете стену на земле, то после ее создания, надо будет поднять конструкцию. Обшитая стена имеет высокую парусность поэтому, лучше всего поднимать только каркас, а уже потом проводить его обшивку.

При подъеме стены, надо рассчитывать, чтобы на одного человека приходилось 2-3 метра, все зависит от сечения используемых материалов.

Для облегчения работы, можно использовать лебедку, манипулятор, кран или сделать подъемник самостоятельно, тогда справиться можно будет и одному, но лучше всего пригласить помощника, так будет быстрее и безопаснее.

Какой утеплитель для стен

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата – лучший утеплитель для стен каркасного дома.

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Каркасные стены: принцип построения надежной конструкции

АвторСергей Юрьевич Опубликовано Обновлено 01.05.2021

Принцип строительства дома по каркасной технологии, сравнительно новый. Доступное жилье, возводимое в кратчайшие сроки и выгодное в плане экономии, уверенно завоевывает все больше поклонников.

Рассмотрим аспекты монтажа каркасных стен и принцип их построения, для избежания ошибок в работе.

Каркасная стена в разрезе

Монтажные работы должны производиться при наличии плана постройки, с четким пониманием, где будут проходить основные элементы конструкции. Планирование позволяет точно рассчитать требуемое количество, сведя перерасход материала к минимуму.
Рассмотрим конструкцию стены в разрезе:

  1. Гидроизоляция фундамента и кровли в местах примыкания к стене, необходима для блокирования передачи влаги на дерево обвязки. Для операции выбирается рулонный материал, чаще всего рубероид.
  2. Основанием для внутренней отделки служит гипсокартон, ОСБ. Сама облицовка выбирается из предназначения помещения и желаний хозяина.
  3. Силовые элементы каркаса — плиты ОСБ, имеющие хорошие прочностные показатели и малый вес. Допустимо применение плит ЦПС.
  4. Гидроизоляция внутри дома, препятствующая попаданию влаги из комнаты вглубь стены. Плотный слой полиэтиленовой пленки успешно справляется с этой задачей.
  5. Костяк состоит из стоек, угловых и промежуточных, и стабилизирующих их раскосов. Размеры бруса должны быть точно рассчитаны, шаг опор подбирается под размеры плит утеплителя.
  6. Слой теплоизоляции подбирается в соответствии с климатом региона, может быть рулонный продукт, плиты или напыляемый материал.
  7. Наружная гидроизоляция с функциями ветрозащиты, паропроницаемая со внутренней стороны и предохраняющая утеплитель от попадания влаги извне.
  8. Внешние плиты ОСБ, которые крепятся по обрешетке.

Контробрешетка для формирования вентиляционного зазора перед плитами, закрывается сайдингом. Таков пирог стены в разрезе, важно помнить о необходимости вентиляции в доме, так как возможна излишняя влажность в подобных помещениях.

Не совершайте ошибку, внутри выполняется паронепроницаемая гидроизоляция, снаружи — гидрозащита, с пропускающей пар внутренней стороной. Влага изнутри не попадает в стену, небольшое ее количество, которое может возникать из-за микродефектов монтажа, выводится на улицу через ветрозащитную пленку.
