Создаем конструкцию каркасных стен дома их секреты и недостатки: пирог и утеплитель: Обзор +Видео

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

[contents]

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Известная и недорогая технология строительства дома

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

  • Наружная облицовка;
  • Несущая часть с теплоизоляцией;
  • Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

  • Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
  • Несущая часть дает прочность и устойчивость всей стене.
  • Встроенная теплоизоляция сохраняет накопленное тепло в помещении.


Наружная обшивка дает защиту стенам каркасного помещения от попадания влаги.

Устройство каркаса стен
Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

  1. стены, изготовление которых происходит непосредственно на стройке;
  2. двойные внешние стеновые каркасные перегородки;
  3. модульные стеновые перегородки;
  4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас

. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома
Установка стены в одиночку

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

Стены каркасного дома: устройство и технология возведения

Оглавление:
Стены каркасного дома: устройство и основные элементы
Конструкция стены каркасного дома: последовательность сборки

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом stroisovety.org мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях звукоизоляции.
  2. Внутренняя обшивка. Это ОСБ плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы утеплитель не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен каркасного дома. В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это вентилируемый фасад, но иногда в процессе отделки каркасных строений используется и штукатурка, которая обходится несколько дешевле, но по трудозатратам она сложнее.

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

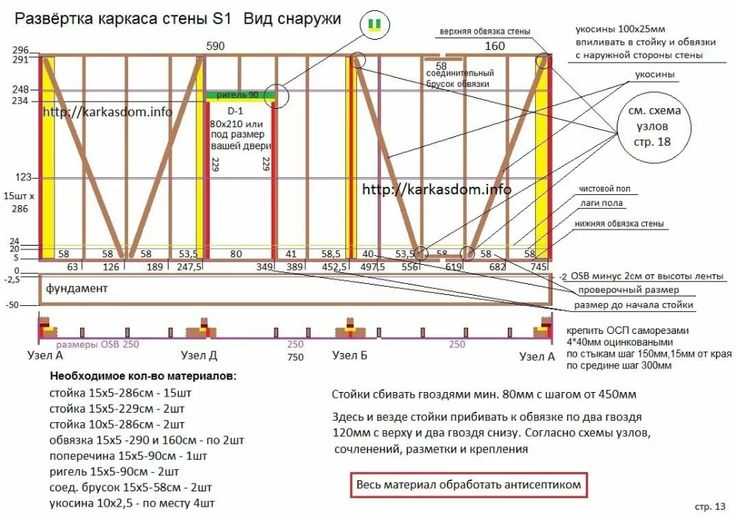

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на фундамент. Сразу начнем с того, что верх фундамента нужно качественно гидроизолировать – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по уровню. Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана крыша – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об электропроводке. Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать провода будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Автор статьи Александр Куликов

Устройство стены каркасного дома: материалы, чередование.

Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.

Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.

Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно обшить каркасную стену  деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.

Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Толщина стен каркасного дома определяется количеством слоёв стенового «пирога», наличием вентиляционного зазора, толщиной утеплителя. Она может составлять 15-25 см. При этом вес каркасной стены определяется как 50-60 кг каждый м2, что в 5 раз легче кирпичных стен, и в 1,5-2 раза легче деревянных построек.

Правильный пирог стены.

В конструкции стены могут быть предусмотрены одна или две воздушные прослойки. Это — вентиляционные зазоры, которые могут располагаться с одной или с двух сторон от утеплителя. Они обязательно необходимы при утеплении минеральной ватой и желательны при использовании пенопласта.

Для организации этих зазоров используют так называемую обрешётку – деревянные планки определённой толщины. Их монтируют с наружной стороны каркаса и крепят к ним последующую стеновую обшивку. Монтаж планок обрешётки обеспечивает наличие зазора между поверхностью утеплителя и наружной стеной.

На заметку

Вентиляционный зазор необходим для естественного удаления влаги. Его ширина зависит от вида внутреннего помещения и толщины утеплителя. Традиционно вентиляционный зазор составляет 4-5 см, однако при утеплении влажных помещений вентиляционный зазор увеличивают на 1-2 см.

Какой утеплитель для стен

Для утепления каркасного дома используют три вида теплоизоляторов – минеральная вата, пенопласт и ППУ. Какой утеплитель для стен каркасного дома считается лучшим?

Минеральная вата

Минеральная вата изготавливается из базальта или из стекла. Этот материал дороже пенопласта, но дешевле пенополиуретана, сокращённое название которого ППУ. Ещё несколько лет назад минвата имела существенный недостаток – со временем утеплитель проседал, терял свои изолирующие свойства. Не так давно была стали выпускать вату в форме плит и матов.

Маты минеральной ваты.

В таком виде они имеют достаточно жёсткие размеры и прекрасно сопротивляются сжимаемости, слёживаемости, не теряют свойств. Стабильность размеров и простота работы – вот главные преимущества современного ватного утеплителя. Поэтому минеральная вата — лучший утеплитель для стен каркасного дома.

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.

Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.

Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Правильный пирог стены каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.

Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Устройство стен правильного каркасного дома.

В чем заключается принцип технологии домостроения из каркасных конструкций? В своей основе, каркас стены представляет собой сочетание стоек и укосин, его принято возводить из достаточно прочных и надежных материалов, к примеру, дерева или же металла, после чего образовавшееся пространство в стене заполняется специальными теплоизолирующими материалами.

Утепление стен каркасника

Еще несколько десятилетий тому назад, в каркасном строительстве домов своими руками было принято утеплять наружные стены каркасного дома такими простыми материалами, как пористый камень, глина, саман. Благодаря чему стены внутри каркасного дома  получали дополнительный запас прочности.

На заметку

Сегодня же, для реализации поставленной задачи принимается решение помещать более современные типы материалов, обладающие лучшими теплоизолирующими свойствами, легкостью и долговечностью.

Основными достоинствами, которыми обладают стены каркасного дома, можно назвать экономичность, высокую теплоэффективность, а также, оперативность сооружения, даже значительную экономию площади, что связано с уменьшением общей толщины конструкции. Далее предлагается рассмотреть устройство стены каркасного дома.

Устройство стены каркасника

Внешние стены каркасного дома обустроены следующим образом:

  • Основанием для наружной отделки служит плита ОСП или изоплат. Используются такие элементы, как контр-обрешетка, зазор для вентиляции, защита от возможного ветра, выполненная из мембраны паронепроницаемого типа. Используется базальтовый утеплитель, стойки, установленные независимо, пароизоляция каркасного дома.
  • В качестве гидроизоляции используется диффузионная мембрана. Используется в качестве наружной обшивки обычный утеплитель, с дополнительной звукоизоляцией. Также для наружной отделки используется вагонка, блок-хаус или сайдинг.

Каркас внутренних перегородок.

Внутренние стены включают в себя пленку для защиты от пыли, закрепленную  на каркасе из сухого бруса (влажность бруса должна быть в пределах 14-16%). Дополнительно, каркас стены обрабатывается специальными антисептическими компонентами и составами, что повышает срок эксплуатации.

Внутренняя обшивка стен каркасного дома бывает различной, поэтому толщина стен каркасного дома варьируется в пределах 100 миллиметров. Между внешней и внутренней обшивкой закладывается базальтовый утеплитель, в результате чего формируется пирог стены каркасного дома.

Этапы строительства

Рассмотрев, какую конструкцию имеют внутренние стены каркасного дома, стоит указать, как осуществляется их возведение, проводятся отделочные работы. Проходит сборка постройки в несколько отдельных этапов.

Проектирование

На данном этапе, мастер согласовывает с будущим владельцем объекта все технические моменты, принимается решение по планировке, составляется смета будущего проекта. Определяется на стадии проектирования и толщина стен каркасного дома, которая может доходить до 600 мм. Данное значение устанавливается на основании анализа используемых материалов и компонентов (в первую очередь, утеплителя). К примеру, для регионов, расположенных на севере, потребуется использовать вату толщиной в 200 мм, на юге хватит и 100 мм, учитывая особенность климата.

План второго этажа с обозначением помещений.

Подготовка к монтажу

На подготовительном этапе предстоит выполнить регламентированные работы с каркасом. Лучше всего заблаговременно обзавестись древесиной, и обязательно обратить внимание, чтобы материал был обработан специальным антисептическим составом. Лучше всего, если это будут обрезные, нестроганые доски. На фундамент прокладываются слои рубероида, после чего монтируются лежни для нижней обвязки каркасного дома. Сами лаги ставятся на ребро, после чего опираются своими концами на обвязку.

Стены каркасника

Стены для каркасного дома собираются внизу, после чего устанавливаются на нижнюю обвязку посредством щитов. Рекомендуется щиты прикреплять к обвязке исключительно обычными гвоздями, при этом, конструкция не обвалится, в этом можно не сомневаться. Когда правильная каркасная стена дома первого этажа готова, по аналогичной технологии можно возвести и каркас второго этажа. Аналогичным образом, устанавливаются и заготовленные комплекты досок на верхнюю обвязку. Контролируются углы каркасного дома, проверяется правильность их геометрии.

Правильный пирог постройки

Какой утеплитель для стен каркасного дома надо использовать? Одним из важных этапов строительства является утепление стен каркасного дома. Как правило, для этих целей лучше всего использовать пенопласт, однако, это бюджетный вариант, для более солидных по стоимости объектов, можно использовать тот же самый Роквол.



Устройство пирога строения.

Утепление начинается с пола, укладка плит утеплителя осуществляется непосредственно на рейки, предварительно прибитые к лагам. В свою очередь, на лаги необходимо будет постелить пол из листов ОСП, после чего на него можно ставить и сами перегородки и стены.

Как только будут поставлены внешние и внутренние стены каркасного дома, необходимо переходить к выбору материалов для отделки и утепления стен. Утеплитель для стен каркасного дома надо выбрать, чтобы он подходил по всем параметрам: толщина, плотность, долговечность, теплоизоляционные свойства. От выбранного утеплителя будет зависеть толщина стен каркасного дома.

На последних этапах работы выполняется монтаж крыши, обустройство кровли. Следует установить элементы гидроизоляции и необходима ветрозащита для стен каркасного дома, упрочнение готовой конструкции. Для обеспечения надлежащей пароизоляции, принято использовать специальные мембраны, способные сократить вероятность проникновения влаги.

На заметку

Достаточно высоко себя зарекомендовал в качестве материала для пароизоляции и армированный полиэтилен, который ранее активно использовался при строительстве деревянных домов. К его преимуществам стоит отметить небольшую стоимость, для бюджетного строительства это самый лучший вариант.

С недавнего времени широкое применение получили мастики, которые наносятся на стены и пол дома непосредственно до начала внешней отделки. Что примечательно, для нанесения мастики нет необходимости устанавливать обрешетку стен, состав может наноситься в несколько слоев, но нужно дать каждому просохнуть. Когда основная часть работ проведена, «коробка» готова, можно без промедления приступать к отделочным работам внутри помещений.

Как строят каркасы стен каркасных домов

Угловые и Т-образные стыки каркасных стен должны быть выполнены таким образом, чтобы остался доступ для монтажа теплоизоляции и чтобы было к чему крепить внутреннюю обшивку или внутреннюю обрешётку стен при необходимости. Все угловые стойки должны быть надежно закреплены, гвозди бьют с шагом ~300 мм. Чтобы уменьшить мостик холода в угловом соединении, конструкция углового стыка должна быть как можно проще – как на рис. 9.15. В таком случае снаружи и внутри помещения стойки каркасных стен дают возможность для крепления наружной и внутренней обшивки, а также обрешётки если понадобится.

На рис. 9.15 показаны угловые стыки каркасных стен по норвежской технологии. Оба из приведённых стыков, могут быть как внешними, так и внутренними – это зависит от того, с какой стороны проектом предусмотрена обрешётка по стеновому каркасу.

Рис. 9.15 угловые стыки типичных скандинавских каркасных стен

На рис. 9.16 показан Т-образный стык наружной и внутренней деревянной каркасной стены.

Очень важно чтобы на стыках стен не нарушалась целостность пароизоляции. Если монтаж внутренних стен производиться до утепления и герметизации наружных, то необходимо на стыке стен между каркасами оставить зазор 15-20 мм для того, чтобы впоследствии можно было провести сквозь него пароизоляцию и смонтировать внутреннюю обшивку, например гипсокартонную плиту. Понятно, что до проведения этих мероприятий – прибивать крайнюю стойку внутренней стены к каркасу наружной нельзя – лучше вообще временно её отодвинуть в сторону, как показано на рис. 9.16.

Когда будет смонтирована внутренняя отделка наружной деревянной каркасной стены – крайнюю стойку каркаса внутренней стены можно будет пододвинуть в плотную. Затем следует хорошо закрепить крайнюю стойку каркаса внутренней стены к верхней и нижней обвязке и к закладным доскам каркаса наружной стены. Перед этим на крайнюю стойку каркаса внутренней стены наносят две полоски эластичного герметика, монтажного клея или приклеивают на неё 2 уплотнительные ленты. Это нужно чтобы звукоизолировать место стыка внутренней и наружной деревянных каркасных стен.

Рис. 9.16 Т-образные стыки наружной и внутренней деревянной каркасной стены
  1. Наружная стена
  2. Дополнительная стойка для закрепления вертикальной закладной доски
  3. Зазор 15-20 мм для монтажа пароизоляции и внутренней обшивки
  4. Пароизоляция
  5. Вертикальная закладная доска
  6. Горизонтальная закладная доска

Т-образный стык 1 на рис. 9.16 лучше всего подходит в тех случаях, где внутренняя стена разделяет 2 различных помещения с разными видами внутренней отделки.
Т-образный стык 2 на рис. 9.16 лучше всего подходит в тех случаях, когда оба помещения отделываются одним и тем же материалом. Если высота потолка равна 2400 мм — достаточно разместить всего 2 закладные доски с межосевым расстоянием 800 мм.

Обрешётка каркасов скандинавских деревянных стен

Чтобы обеспечить необходимую толщину утеплителя, на деревянные каркасы стен монтируют обрешетку. Обрешётка может располагаться как с внутренней, так и с наружной стороны деревянного каркаса. Обычно в в качестве обрешетки деревянных каркасных стен используют бруски 48х48 мм, между ними хорошо помещается теплоизоляция толщиной 50 мм. Направление брусков может быть как горизонтальным, так и вертикальным – всё зависит от того каким материалом будет производится внутренняя отделка. Горизонтальное расположение обрешётки выгодно тем, что в этом случае дополнительный слой теплоизоляции перекрывает мостики холода – сквозные деревянные детали стенового каркаса. По горизонтально расположенной обрешётке можно монтировать вертикальные плиты внутренней обшивки, главное чтобы межосевое расстояние между брусками составляло 600 мм, см. рис. 9.17.

Рис. 9.17 Пример внутренней горизонтальной обрешётки скандинавской каркасной стены
  1. Стойка каркаса
  2. Внутренняя горизонтальная обрешётка деревянного каркаса стены
Крепление обрешетки деревянных каркасных стен

Крепления наружной обрешетки деревянных каркасных стен должны выдерживать бо́льшие нагрузки по сравнению с креплениями внутренней обрешетки. Это объясняется тем, что наружная обрешётка подвергается бо́льшему воздействию ветровой нагрузки, что наружная отделка тяжелее внутренней и т.д. Также не раз автору доводилось видеть как плотники использовали наружную обрешётку в качестве импровизированной «лестницы».
Поэтому рекомендуется при строительстве малоэтажных деревянных каркасных домов руководствоваться следующими правилами:

Горизонтальную наружную обрешётку в каждом месте пересечения со стойками, нужно крепить на 2 гальванизированных гвоздя 3,4х95 или на 3 гвоздя 3,1х90 для барабанных гвоздезабивных пистолетов. Для горизонтальной внутренней обрешётки в данном случае нужно использовать на 1 гвоздь меньше.

Вертикальную наружную обрешётку прибивают гвоздями 3,4х95 с шагом 300–400 мм (для вертикальной внутренней обрешётки — шаг 600 мм) или же можно использовать гвозди 3,1х90 для барабанных гвоздезабивных пистолетов с шагом 200-300 мм (для вертикальной внутренней обрешётки — шаг остаётся равным 600 мм)

Усиление каркасов в местах сосредоточения нагрузок

В наружных и внутренних несущих стенах есть места сосредоточения нагрузок – это, например, места по обе стороны проёмов, место опирания коньковой балки и т.д. В таких местах каркасу стены требуется усиление. Обычно для этого несколько стоек сбивают вместе, чтобы таким образом получить составную опору, но в некоторых случаях согласно расчётам следует использовать стальные опоры. Сечение составных деревянных опор также должно выбираться согласно расчётам, также с помощью расчётов определяется минимально необходимая площадь опирания. Если точечная нагрузка на стену небольшая — то в этом месте может хватить двойной стойки, главное чтобы площадь опирания была достаточной, для этого толщина составной стойки должна равняться минимум 90 мм. Составные стойки должны основательно соединяться гвоздями – по 2 шт. каждые 400 мм, щели между досками желательно промазать монтажным клеем. Важно помнить, что в местах сосредоточения нагрузок – нагрузки должны передаваться дальше, по направлению к фундаменту. Для этого необходимо чтобы несущие деревянные конструкции не прерывались, а передавали нагрузку дальше всей площадью расчётного сечения. Т.е. опора не может просто так монтироваться на черновой пол перекрытия, нагрузка должна передаваться дальше – для этого в перекрытие встраиваются распорки под всю площадь основания опоры, под ними этажом ниже монтируется ещё одна опора. Если опора попадает на балку перекрытия и опирается на неё лишь частично — нужно увеличить площадь опирания с помощью накладок на балку. Накладки должны быть того же сечения, что и балка, под ними также в обязательном порядке этажом ниже должна монтироваться ещё одна опора. См. рис. 9.18.

Рис. 9.18 Места сосредоточения нагрузок в несущих стенах – составные опоры и распорки
  1. Несущая внутренняя стена
  2. Опора составного сечения
  3. Распорки служат в данном случае для передачи нагрузки на опору, встроенную во внутреннюю несущую стену 1-го этажа
  4. Накладка служит в данном случае для увеличения площади опирания опоры
Размеры дверных и оконных проёмов. Монтажные зазоры.

Размеры дверных и оконных проёмов должны быть такими, чтобы между рамой окна или коробкой двери и деталями деревянной каркасной стены оставался монтажный зазор 15 мм. Такой большой монтажный зазор нужен для того, чтобы была возможность отрегулировать положение окон и дверей с помощью клиньев. Технологические зазоры заполняются монтажной пеной или уплотняются предназначенной для этого специальной рулонной минеральной ватой. См. рис. 9.19.

Рис. 9.19 Толщина монтажных зазоров, стандартная высота дверной / оконной перемычки от уровня чистового пола

Обычно, оконные рамы и коробки дверей производятся стандартных размеров, при этом реальные размеры оконной рамы «8х13 М» по ширине и высоте будут 790х1290 мм, а реальные размеры дверной коробки «10х21 М» — 990х2090 мм. На всякий случай, можно уточнить размеры оконных рам у поставщика. Между оконными проёмами и элементами их заполнения должен оставаться зазор 15 мм, поэтому в данном случае размеры оконного проёма – 820х1320 мм, а размеры дверного – 1020х2120 мм. Монтажный зазор между дверных порогом и чистовым полом должен быть 5 мм. Принято монтировать оконные и дверные перемычки на одном уровне, если проектом не предусмотрено иное решение, это значит что нижний уровень всех дверных и оконных перемычек должен быть равным 2110 мм от чистового пола. Высота подоконника в этом случае будет определяться высотой окна.

Выбор конструкции оконных и дверных проёмов

Выбор конструкции оконных и дверных проёмов зависит от вертикальных нагрузок, приходящихся на стену. В малоэтажном деревянном каркасном доме, норвежская технология предусматривает три основных типа конструкции оконных и дверных проёмов – см. рис. 9.20:
A — Проём в ненесущей наружной стене
B — Проём в несущей стене с нагрузкой от кровли
C — Проём в несущей стене с нагрузкой только от междуэтажного перекрытия

Рис. 9.20 Основные виды проёмов в наружных стенах. Соответствующие им конструкции см. на рис. 9.21–9.24
Проёмы типа A

Оконные проёмы в фронтонных каркасных стенах обрамляются горизонтальными связями как показано на рис. 9.21. Требуемая ширина проёма достигается установкой дополнительной стойки или с помощью распорки между горизонтальными связями. По ширине проёмы типа A должны быть такими, чтобы не прерывать больше одной стойки в деревянной каркасной стене.

Рис. 9.21 Проёмы в фронтонной деревянной каркасной стене – (проёмы типа A по норвежской классификации)
  1. Дополнительная стойка
  2. Горизонтальные связи
  3. Распорка между горизонтальными связями
Проёмы типа B

В несущих деревянных каркасных стенах проёмы должны усиливаться перемычками – деревянными балками жёсткости. Задача перемычки — распределять вертикальную нагрузку на стойки-опоры, расположенные по обе стороны от проема. См. рис. 9.22.

Рис. 9.22 Проём в несущей деревянной каркасной стене с нагрузкой от кровли – (проём типа B по норвежской классификации)
  1. Минимальная толщина стоек-опор с обеих сторон проёма определяется согласно таблице 9.6. Это нужно чтобы обеспечить необходимую площадь опирания перемычки. В случае необходимости собирают опору составного сечения из двух стоек
  2. Горизонтальные связи
  3. Перемычка

Перемычки перераспределяют большие нагрузки, поэтому важно, чтобы проектом предусматривалось необходимое сечение перемычки и необходимая площадь опирания. В стандартных дверных и оконных проёмах в малоэтажном деревянном каркасном домостроении обычно используют составные перемычки из двух досок 48х148 или 48х198, т.к. ширина составной перемычки должна быть не меньше 90 мм для того чтобы обеспечить необходимую площадь опирания. Доски для перемычек нужно выбирать особенно тщательно, чтобы не было никаких дефектов и больших сучков, особенной вдоль нижней кромки, т.к. там будет возникать наибольшее напряжение. Если проём шире 2,0 м нужно перепроверить сечение перемычки по таблице или расчётом и выбрать перемычку подходящего сечения, в случае необходимости — из клееной древесины.

Перемычки всегда должны устанавливаться под верхней обвязкой и основательно прибиваться к ней для увеличения жесткости. Спаренные балки жесткости также основательно соединяются гвоздями, получившуюся перемычку устанавливают в уровень с наружной стороной деревянной каркасной стены. Нужно учитывать, что у перемычек есть допустимый расчётный прогиб, поэтому горизонтальные связи стандартных проёмов монтируют как минимум на 15 мм ниже перемычек.

Если проём шире 2,0 м, минимальная толщина зазора должна равняться l/200, где l ширина проёма. См. рис. 9.23.

Рис. 9.23 Монтаж перемычки проёма типа B
  1. Минимальная толщина стоек-опор с обеих сторон проёма определяется согласно таблице 9.6. Это нужно чтобы обеспечить необходимую площадь опирания перемычки. В случае необходимости собирают опору составного сечения из двух стоек
  2. Горизонтальные связи стандартных проёмов монтируют как минимум на 15 мм ниже перемычек.
  3. Закладной брусок для монтажа обшивки

Перемычки устанавливают в вырезы стоек. Минимальная толщина стоек-опор с обеих сторон проёма определяется согласно таблице 9.6. Это нужно чтобы обеспечить необходимую площадь опирания перемычки. Если нужно использовать с обеих сторон проёма спаренные стойки-опоры, то они должны основательно соединяться гвоздями по всей высоте – в этом их крепят на 2 гвоздя с шагом 200 мм.

Проёмы типа C

Проёмы этого типа несут нагрузку только с междуэтажного перекрытия, это происходит в тех случаях, когда над проёмом типа C находится ещё один проём типа B такой же ширины, перемычка которого перераспределяет нагрузку с кровли на опоры, находящиеся по обе стороны проёмов. См. рис. 9.20 и 9.24. В этом случае нагрузка с междуэтажного перекрытия также будет распределяться на опоры, т.к. торцевая балка междуэтажного перекрытия в этом случае выступит в качестве перемычки. При этом минимальное сечение торцевой балки междуэтажного перекрытия должно быть 36х198 мм, а сами рядовые балки междуэтажного перекрытия должны крепиться к торцевой балке не только в торец, но и изнутри контура перекрытия гвоздями под углом 30 градусов. Если проём типа C шире 1,4 м, то с каждой стороны нужно использовать двойные стойки-опоры.

Рис. 9.24 Проём в несущей стене с нагрузкой только от междуэтажного перекрытия – (проём типа C по норвежской классификации)
  1. Если проём типа C шире 1,4 м, то с каждой стороны нужно использовать двойные стойки-опоры.
  2. Минимальное сечение торцевой балки междуэтажного перекрытия должно быть 36х198 мм
  3. Рядовые балки междуэтажного перекрытия должны крепиться к торцевой балке не только в торец, но и изнутри контура перекрытия гвоздями под углом 30 градусов.

Таблица 9.6 Выбор сечения перемычек над дверными и оконными проёмами в несущих наружных стенах
Сечение перемычек определяется исходя из расчётной снеговой нагрузки, максимальной ширины дома (м) приведённой в таблице, и ширины оконных / дверных проёмов.
Конструкция кровли: свободно опертые фермы с шагом 600 мм;
Класс качества древесины: C18 (3-й сорт) или CE 40Lc для клееной древесины.

Таблица 9.6 Выбор сечения перемычек над дверными и оконными проёмами в несущих наружных стенах
Выбор сечения перемычек в несущих деревянных каркасных стенах

1. Выбор сечения перемычек в несущих наружных стенах
Сечения перемычек в несущих наружных стенах выбираются по таблицам норвежского руководства №523.251. Таблица 9.6. составлена на его основе, сечения перемычек даны для проёмов шириной до 2,4 м. Пожалуйста, при выборе сечения перемычки обращайте внимание на требования по минимальной толщине стоек-опор. Таблица 9.6 рассчитана на то, что в проекте предусмотрен шаг балок, стоек и стропил в деревянном каркасном доме равным 600 мм.

Также таблица 9.6 предусматривает использование стропильной системы состоящей из свободно опёртых ферм, т.е. рассчитана на то, что вся нагрузка с кровли будет приходиться на наружные несущие стены. См. рис. 9.25. Если в вашем проекте предусмотрена внутренняя несущая стена, то в таком случае нагрузка на наружные несущие стены уменьшится примерно в 2 раза. В таком случае чтобы определить максимальную ширину дома берут значение максимальной ширины из таблицы 9.6 и умножают на 2, отнимая при этом 600 мм. См. далее пример выбора сечения перемычек.

Рис. 9.25 «Максимальная ширина дома» указанная в таблице 9.6 и используемая при расчёте перемычек
  1. B – значение максимальной ширины дома, указанное в таблице 9.6
  2. 2B — 600 мм — максимальная ширина дома при наличии внутренней несущей стены. (Зависимость от значений, приведённых в табл. 9.6)

2. Выбор сечения перемычек в несущих внутренних стенах
Как правило, выбор сечения перемычек в несущих внутренних стенах происходит таким образом:

  • Для внутренних стен несущих нагрузку с кровли или с двух междуэтажных перекрытий – выбор сечения перемычек производится по таблице 9.6. Максимальная ширина дома указанная в таблице в таком случае будет соответствовать расстоянию между несущей наружной и несущей внутренней стеной. См. рис. 9.26. Минимальная толщина стоек-опор будет такая же как в таблице.
  • Для внутренних стен несущих нагрузку только с одного междуэтажного перекрытия – выбор сечения перемычек производится по таблице 9.7.
Таблица 9.7 Выбор сечения перемычек над дверными и оконными проёмами в несущих наружных стенах несущих нагрузку только от одного междуэтажного перекрытия

Расстояние между несущими стенами: 5,0 м;
Собственный вес перекрытия: до 0,8 кН/м²;
Полезная нагрузка на перекрытие: 2,0 кН/м²;
Класс качества древесины: C18 (3-й сорт).

Рис. 9.26 Выбор сечения перемычек в несущих внутренних стенах в зависимости от воспринимаемых ими нагрузок
  1. Внутренние стены, несущие нагрузку от двух междуэтажных перекрытий. B – значение максимальной ширины дома, указанное в таблице 9.6
  2. Внутренние стены, несущие нагрузку от кровли. B – значение максимальной ширины дома, указанное в таблице 9.6
  3. Внутренние стены, несущие нагрузку от одного междуэтажного перекрытия. См. таблицу 9.7
Примеры выбора сечения перемычек

Пример 1.
Исходные данные:
Ширина дома со стропильной системой из свободно опёртых ферм (W-образных ферм) равна 8,8 м. Расчётная снеговая нагрузка – 3,5 кН/м². Ширина оконного проёма – 1,1 м. Перемычка проёма будет нагружена нагрузкой с кровли (проём типа B по норвежской классификации). Проектом предусмотрен каркас стен из досок 36х148 мм.
Решение:
В таблице 9.6 выбираем колонку с максимальной шириной проёма 1,2 м и видим что для перемычки 2 шт. 48х148 максимальная ширина дома ≤ 9,5 м. Т.к. у нас ширина дома у нас меньше, то выбираем эту перемычку. Исходя из данных приведённых в таблице 9.6 минимальная ширина стоек-опор в данном случае 36 мм. Следовательно в проекте под этот проём предусматриваем конструкцию показанную на рис. 9.22.

Пример 2.
Исходные данные:
Ширина дома равна 7,5 м. Проектом предусмотрена внутренняя несущая стена. Расчётная снеговая нагрузка – 6,0 кН/м². Ширина проёма в этой внутренней несущей стене составляет 1,7 м. Перемычка проёма будет нагружена нагрузкой с кровли (проём типа B по норвежской классификации). Проектом предусмотрен каркас стен из досок 36х198 мм.
Решение:
В таблице 9.6 выбираем колонку с максимальной шириной проёма 1,8 м и видим что для перемычки 2 шт. 48х198 максимальная ширина дома ≤ 5,7 м. В данном случае максимальная ширина дома, указанная в таблице 9.6, будет соответствовать расстоянию между несущей наружной и несущей внутренней стеной, как показано на рис. 9.26. А значит, для перемычки 2 шт. 48х198 в несущей внутренней стене максимальная ширина дома = (5,7х2) — 0,6 = 10,8 м. В нашем случае ширина дома всего 7,5 м, а значит перемычки сечением 2 шт. 48х198 хватит с запасом.
Минимальная ширина стоек-опор в соответствии с таблицей 9.6 в данном случае будет 48 мм.
Следовательно, в проекте под этот проём предусматриваем конструкцию, показанную на рис. 9.23 и используем составные стойки опоры из доски 36х198 мм, соединяя их на 2 гвоздя с шагом 200 мм по всей высоте.

Каркасные дома – конструкции каркасных стен. Делаем правильно стены каркасного дома Устройство каркасных стен дома

Стены каркасного дома – это многослойная конструкция, особенности которой полностью известны только профессионалам. Однако домашний мастер сможет освоить такую технологию, чтобы осуществить работы без посторонней профессиональной помощи.

Устройство каркасных стен

Устройство стен каркасного дома предусматривает несколько слоев. Данная технология, по которой осуществляется подобное строительство, нашла свое широкое распространение, сегодня она стала понятна даже частному застройщику. Важно перед началом работ решить, какие материалы использовать, а также в какой последовательности их расположить. Без каркаса при этом не обойтись, ведь именно такая схема дала название технологии.

Понадобится пароизоляционный слой, обрешетка, отделочные материалы, ОСП, минеральный утеплитель, который может иметь вид матов. Имея данные материалы, можно создать из них правильный “пирог”. Формирование многослойной стены начинается со строительства каркаса, который выполняется из бруса. Между стойками следует расположить слой теплоизоляции, а дальше двигаться в направлении к фасаду. Там будет располагаться 15-миллиметровая ориентированно-стружечная плита, а далее – вертикальная и горизонтальная обрешетки, между которыми располагается мембрана. Последним идет декоративный материал. Мембрана же будет выполнять функцию ветрозащиты. Устройство стен внутри окажется несколько проще, для этого нужно использовать пароизоляцию и обшивку.

Для справки

Для того чтобы исключить застаивание воздуха внутри помещений, необходимо будет установить принудительную вентиляцию. Ведь ориентированно-стружечная плита – это материал, который плохо пропускает воздух.

Если вами будет осуществляться устройство стен каркасного дома, то важно на первом этапе определить, будет постройка жилой ив холодное время года или ее предполагается использовать в качестве дачи. Это влияет на Если речь идет о летней загородной постройке, то можно сэкономить на стойках, которые будут иметь меньшее сечение. А вот с домом для круглогодичного проживания дело обстоит иначе. Кроме того, для дачного дома можно использовать более дешевые финишные материалы, ведь к внешнему виду постройки предъявляются не столь серьезные требования.

Когда осуществляется устройство стен каркасного дома, подбирается, конечно же, еще и тепло-, а также пароизоляция. В этом случае многое зависит от региона, где вы собираетесь осуществлять строительство. Если речь идет о северной части страны, то акцент необходимо сделать на энергосбережении, конструкция должна иметь два слоя утеплителя. Однако если за окном большую часть года жара и повышенная влажность, то следует дополнительно использовать пароизоляцию, которая укладывается с внешней стороны утеплителя, тогда как для холодных регионов подобная схема “пирога” противопоказана.

Описание каркасных стен: плюсы и минусы

Устройство стен каркасного дома своими руками вполне может быть осуществлено. Но перед этим рекомендуется рассмотреть все плюсы и минусы таких построек. Главным достоинством является скорость, ведь дом можно собрать за несколько месяцев, что обеспечивается отсутствие усадки, которая в других случаях требует выжидания того момента, пока стены примут окончательное положение. Помимо прочего, приведенный метод является относительно недорогим.

Благодаря современным материалам можно за несколько месяцев воплотить в жизнь сколь угодно смелую фантазию, а дом получится прочным и надежным. Но следует обратить внимание на слабые места. Бесспорно, сегодня существует множество средств, которые используются для повышения качеств пожаробезопасности материалов. Но при всем при этом в древесине все равно могут завестись насекомые и грызуны. Поэтому перед началом строительства необходимо осуществить мероприятия по борьбе с этими вредителями.

Возведение каркасных стен

Устройство каркасного дома было описано выше, теперь можно перейти к практической части вопроса. На первом этапе осуществляется подготовка, при этом необходимо определиться с количеством строительного материала. Важно подготовить определенные инструменты, среди них:

  • дрель;
  • отвес;
  • строительная линейка;
  • молоток;
  • шуруповерт;
  • уровень;
  • угольник;
  • ножницы по металлу;
  • электролобзик.

Помимо прочего, не стоит забывать о приобретении антисептических средств, с помощью которых производится обработка деревянных элементов, чтобы придать им огнеупорность и защитить от вредителей. Толщина стен будет зависеть от назначения постройки, на этот параметр влияет сечение стоек. Поэтому площадь опоры должна быть равна 50 см 2 . Сначала нужно установить нижнюю обвязку, которая укладывается на гидроизоляционный слой фундамента. После в пазы устанавливаются лаги. Все углы должны быть прямыми, помимо прочего, элементы выравниваются по горизонтали. Для упрощения работ следует выдерживать которое будет эквивалентно толщине теплоизоляции. Все элементы обрабатываются антисептическими средствами. После этого можно приступать к установке угловых стоек. Они фиксируются верхней обвязкой, только после мастер может монтировать промежуточные брусья. Специалисты советуют на каждом этапе проверять, соблюдаются ли вертикаль и горизонталь, ведь именно от этого будет зависеть конечный результат.

Работа над углами, верхним перекрытием. Проведение отделки

Устройство стен каркасного дома в деталях, которое описано в статье, позволит вам исключить ошибки. Таким образом, следующим этапом станет обработка углов, к которым можно отнести оконные и дверные проемы. Фиксация осуществляется металлическими уголками, которые укрепляются шурупами. На следующем этапе монтируются лаги перекрытия, технология будет аналогична той, которая используется при укладке напольных элементов. Однако в данном случае их длина должна оказаться несколько больше. Стойки фиксируются с помощью укосин.

Выше было упомянуто, что в составе каркасных стен имеется утеплитель по типу минеральной ваты. Однако вы можете выбрать любую подходящую теплоизоляцию. Если вы хотите, чтобы в вашем доме было достаточно тепло даже в морозную зиму, слой теплоизоляции нужно укрепить между стойками каркаса. На следующем этапе укладывается гидроизоляция, при этом необходимо следить за тем, чтобы каждый последующий слой перекрывал предыдущий. Укладка ведется по направлению снизу вверх. Специалисты рекомендуют набивать поверх тонкие бруски, с помощью которых образуется вентиляционный зазор. На заключительном этапе укладываются наружные отделочные материалы.

Внутренние работы

Стены каркасного дома, устройство и основные элементы которых описаны в статье, должны быть отделаны еще и изнутри. При этом используется меньшее количество слоев, нужно применить только пароизоляцию и отделочный материал. В роли последнего может выступить ДСП или фанера, а при желании – гипсокартон. Если помещение планируется сделать жилым, то следует обратить внимание на экологичность финишного покрытия. Если оно содержит вредные вещества, то может оказать негативное влияние на здоровье человека. Например, некоторые разновидности ДСП являются непригодными для подобного использования.

Устройство внутренних стен

Устройство внутренних стен каркасного дома может осуществляться с применением брусков, сечение которых может быть равно 40×60 или 30×50 мм. Собрать каркас можно на саморезы или гвозди, реже используются крепежные пластины. Каркасная стена может быть выполнена из обычного профиля для гипсокартона. Можно создать каркас с ребрами жесткости, сверху на него нашивается листовой материал.

Строительство каркасных домов

Устройство каркасного дома от фундамента до крыши предусматривает создание на первом этапе дешевого фундамента (возможно – ленточного). Крепление здания к фундаменту может осуществляться болтами, костылями с связками-анкерами или клином. Возведение несущих стен было описано выше, а вот после завершения этого этапа можно заняться кровлей. Для этого используются с квадратным сечением, сторона которых составляет 150 мм. По углам устанавливаются постоянные ветровые связи заподлицо со стойками. На них укладывается доска с сечением 150×50 мм. Каркас крыши подкрепляется стяжками, шаг между стропилами должен быть равен удвоенному расстоянию между стойками каркаса.

Стены каркасного дома возводятся наподобие конструктора. Они состоят из нескольких слоёв различных материалов, каждый из которых выполняет свою функцию. Возведение стены каркасного дома своими руками не требует большого строительного опыта. Необходимо умение работать пилой, молотком, уровнем, вкручивать шурупы, разрезать утеплитель, монтировать и подгонять панели стеновой обшивки.

Кроме того, работы по возведению каркасных стен не связаны с так называемыми «мокрыми» процессами, замешиванием клеящих смесей или бетона. Поэтому их можно выполнять при любой уличной температуре, строить свой каркасный дом в любое время года. Как должна быть устроена каркасная стена? С чего начинать работы и что важно знать, чтобы каркасный дом получился надёжным и тёплым?

Монтаж силового каркаса

Устройство стены каркасного дома начинается с сооружения каркаса. Это – основа, на которую будут крепиться все другие составляющие стены – утеплитель, пароизоляция, ветрозащита, наружная и внутренняя стеновая обшивка. Как и любая опора или скелет, каркас должен быть надёжным и достаточно прочным. Поэтому главное требование, которое ставится к каркасной силовой конструкции – это правильный выбор размеров несущих стоек и балок, правильное определение их сечения, а также надёжное крепление между собой.

Коробка каркасника.

Стойки – это вертикальные элементы каркаса. Горизонтальные несущие элементы называют балками. Соединяющие элементы – укосинами. Вертикальные стойки и горизонтальные балки удерживают на себе вес дома. Укосины – обеспечивают надёжность соединения вертикальных и горизонтальных элементов каркасного дома. Как монтировать стойки, балки и укосины?

Монтаж каркаса выполняется на готовом фундаменте. Заливка фундаментного основания – единственная строительная операция, в которой используются «мокрые» процессы. Поэтому для зимнего строительства фундамент каркасного дома сооружают заблаговременно. Если же строят летом, то выжидают после окончания заливки неделю, и приступают к дальнейшей сборке каркасного дома. Каркасные стены являются относительно «лёгкими», поэтому для их возведения нет необходимости выжидать месяц до полного набора бетоном конструктивной прочности.

Правильные стены

  • Монтируют лежень на бетонный фундамент с гидроизоляцией.
  • В горизонтальном положении собирают стены каркасного дома.
  • Раскладывают вертикальные несущие стойки.
  • Скрепляют гвоздями вертикальные стойки верхней и нижней обвязкой.
  • Врезают в диагональ укосины между стойками и нижней обвязкой.
  • Под верхнюю обвязку во все стойки врезают ригель.
  • Поднимают стены каркасного дома и крепят между собой.
  • Связывают внутренние и внешние стены второй верхней обвязкой.
  • Поверх обвязки монтируют балки перекрытий.

Стена каркасного дома

Наружные стены каркасного дома должны обеспечивать качественную теплоизоляцию внутреннего жилого пространства. Поэтому рассмотрим из чего состоит стена каркасного дома, устройство стены состоит из утеплителя, который ограничивает теплопотери. Слой изолирующего материала каркасного дома должен быть достаточным для сохранения тепла даже в самые сильные морозы.


Стена в разрезе.

Как правило, в качестве утеплителей используются пористые материалы, которые сами по себе недолговечны. Для их длительного использования необходима защита от атмосферной влаги, дождя, росы, внутреннего пара, грунтовой сырости, а также от механического действия (ударов, проколов, сминания, сжатия и др.). Кроме того, некоторым утеплителям необходима ветрозащита.

В связи с необходимостью защищать изолирующий материал, стена каркасного дома в разрезе обустраивается из несколько слоёв, а именно:

  • С наружней стороны теплоизолятор для стен перекрывают защитной мембраной. Мембрана – специальная плёнка, которая ограничивает проникновение влаги снаружи, но способна пропускать его наружу. Таким образом, материал теплоизолятора защищают от сырости. Особенно необходима такая защита ватным утеплителям, минеральной вате, стекловате.
  • С внутренней стороны теплоизолятор защищают от влаги с помощью пленки пароизоляции.

На заметку

При отсыревании строительные минеральные ваты теряют теплосберегающие свойства.

  • Что касается пенопластовых утеплителей, для них защита от влаги является залогом долговечности. При промерзании сырой пенопласт разрушается, покрывается трещинами, за два зимних сезона превращается в крошку.
  • С двух сторон от закрытого утеплителя навешивают стеновую обшивку. Этот материал защищает теплоизолирующий слой он механического разрушения – ударов, сжатия, а также от ветра. Кроме того, обшивка формирует поверхность внутренней и наружной стены и является декором.

Наружная и внутренняя стороны работают при разных температурах, поэтому для изготовления облицовочных плит используются различные материалы. К панелям наружной обшивки предъявляются требования влаго- и ветростойкости. К внутренним панелям – экологичности и декоративности.


Отделка плитами ЦСП.

В качестве наружных стеновых панелей используют:

  • Металлопрофиль.
  • Пластиковый сайдинг.
  • Можно деревом – вагонкой или блок-хаусом.
  • Использовать плиты OSB (ОСП). В таком случае, понадобится дополнительная защита их поверхности от влаги. Стены каркасного дома из ОСП требуют последующей покраски, штукатурки.

Правильные стены каркасного дома имеют как минимум 4 слоя – наружную и внутреннюю обшивку, теплоизолятор и пароизолятор. Они располагаются в определённом порядке, который обеспечивает защиту внутреннего пространства жилого дома от осадков и холода в любое время года.

Внутренние стены

Внутренние стены в каркасном доме должны обеспечивать хорошую звукоизоляцию. Поэтому в середину стены кладут звукоизолирующий слой. Чем отличаются материалы тепло- и звукоизоляции?

Часто один и тот же изолятор может ограничивать потери тепла и останавливать распространение звука. К примеру, минеральная базальтовая вата является основой для изготовления теплоизолирующих и звукоизолирующих плит. Эти плиты одинаковы по структуре и отличаются торговыми характеристикам. Плиты и маты для звукопоглощения имеют характеристику децибелов, а маты для утепления предоставляют характеристику теплопроводности.


Устройство внутренних стен.

В отличие от наружных стен, внутренние стены часто обшивают с двух сторон одинаковым материалом. Обе стороны стены располагаются внутри дома, поэтому к ним предъявляются одинаковые требования – формировать основу для дальнейшей внутренней отделки, не создавать вредных испарений, декорировать внутреннее пространство. В качестве внутренней стеновой обшивки используют стеновые панели:

  • Гипсокартон – обычный для жилых помещений и влагостойкий для ванной комнаты.
  • Фанеру можно использовать различной толщины.
  • OSB лучше использовать в нежилых помещениях.

Стены каркасного дома

Способ укладки утеплителя определяется его формой. Если это сжимаемая минеральная вата, то её закладывают между опорами каркаса без дополнительного крепления. Маты или плиты слегка сжимают, после чего – располагают между опорами «враспор».

Пенопласт или пенополистирол

Пенопласт или вспененная пластмасса, пенополистирол. Перечисленные термины – различные обозначения одного и того же материала, который отличается воздухонепроницаемостью, блокирует естественный воздухообмен, делает необходимым обустройство приточно-вытяжной вентиляции.


Стены каркасного дома утеплены пеноплексом.

Несмотря на низкую экологичность, пенопласт очень популярен как каркасный утеплитель, поскольку является самым бюджетным и доступным изолирующим материалом.

Жёсткие плиты пенопласта отличаются несжимаемостью. Поэтому при укладывании плит их укорачивают под размер расстояния между опорами каркаса, а после – задувают щели между пенопластом и опорой монтажной пеной.

Пенополиуретан или ППУ

Пенополиуретан или ППУ – также является абсолютно непроницаемым, водостойким изолирующим материалом. Он отличается тем, что создаёт бесшовное ровное покрытие, по которому можно выполнять дальнейшую внутреннюю отделку. Нанесение ППУ требует работы дорогостоящего оборудования и специалистов, что влияет на цену строительства. Поэтому этот вариант утепления редко используется при бюджетном каркасном строительстве.


Нанесение пенополиуретана.

Если же используется напыление ППУ, то вначале каркас обшивается наружными панелями, после – расстояние между каркасными опорами задувается ППУ, и после – по готовой ровной поверхности утеплителя выполняется внутренняя стеновая отделка.

Пароизоляционная мембрана

Каркасного дома предусматривает наличие пароизоляционного слоя – специальной мембраны, внешне похожей на полиэтилен, но отличной от него по физическим свойствам. Мембрана является пористым материалом, в котором форма пор позволяет пропускать молекулы пара в одну сторону и не пропускать в другую. Таким образом, мембрана ограничивает движение влажного пара только с одной стороны.

На заметку

Мембранную ткань кладут с внешней стороны утеплителя для того чтобы ограничить попадание влаги в поры изолирующего материала.

Ветрозащита

Материал ветрозащиты – это слой, который не продувается ветром. Лучшая ветрозащита для стен каркасного дома – это наружная стеновая обшивка и пароизоляционная мембрана. В качестве панельной наружной ветрозащиты работает пластиковый сайдинг, ЦСП, блок-хаус.

Указанные материалы также выполняют функцию гидроизоляторов. Они защищают внутренние слои стенового «пирога» от намокания во время дождя, снегопада. В правильной конструкции стены под наружной обшивкой обязательно должно быть вентиляционное пространство. Оно имеет вид щели, которая обеспечит свободное движение воздуха и удаление влаги.

Ни для кого не секрет, что любой дом состоит из нескольких основных элементов – это фундамент, стены, перекрытия и, разумеется, крыша. Все эти элементы равнозначно важны, и каждому из них в процессе строительства нужно уделять массу внимания. В продолжение темы строительства каркасного дома своими руками, в этой статье мы разберемся с таким вопросом, как построить стены каркасного дома? Вместе с сайтом сайт мы разберемся с двумя технологиями их строительства и подробно изучим конструкцию стен.

Стены каркасного дома своими руками фото

Стены каркасного дома: устройство и основные элементы

Стена каркасного дома – это совокупность объединенных в один блок различных строительных материалов. Одни из них обеспечивают жесткость, другие создают защиту от ветра, третьи помогают сохранить тепло в доме. Все они очень важные и лишними отнюдь не являются – это к тому, что выбросить какой-либо один элемент, сэкономив деньги, как поступают некоторые кулибины, равносильно тому, что вы сократите срок службы строения в целом. С этим, думается мне, все понятно, и теперь самое время изучить вопрос, что же это за такие важные элементы и для чего они предназначены. Начнем по порядку.

  1. Каркас. Это основа стен, которая полностью отвечает за их форму, размеры, жесткость и способность дома выдерживать нагрузки. Изготавливается каркас стен либо из специальных металлических профилей, либо из деревянного бруса сечением не менее чем 100 на 50мм – это если говорить о толщине наружных стен каркасного дома. Внутренние стены, если они не являются несущими, изготавливаются несколько тоньше, хотя делать этого не стоит в целях .
  2. Внутренняя обшивка. Это плита (ОСБ-3, как правило) – она накручивается на каркас с помощью саморезов. При серьезном подходе к делу она еще и приклеивается с помощью специального клея.
  3. Пароизоляция. Устанавливается с внутренней стороны стены под ОСБ – ее задача заключается в дозированной подаче паров влаги, содержащихся в воздухе, внутрь стены. Она пропускает ровно столько влаги, чтобы не намокал и не терял свои качества и при этом успевал выводить ее наружу.

    Строительство стен каркасного дома фото

  4. Утеплитель для стен . В большинстве случаев это минеральная вата, а если быть точнее, то базальтовая плита. Если речь идет о заводских сип-панелях, то они утепляются пенополиуретановым герметиком.
  5. Ветрозащита. Она имеет двоякое назначение – с наружной стороны она создает непроницаемый для ветра барьер (откуда и название), а изнутри выпускает излишки паров, скапливающихся в теплоизоляционном материале.
  6. Наружная обшивка. Опять ОСБ, которая, как и в случае с внутренней обшивкой, привинчивается к каркасу саморезами и дополнительно крепится клеем. Кстати, как для наружной, так и для внутренней обшивки в большинстве случаев применяется ОСБ толщиной 12мм.
  7. Фасад. В большинстве случае это , но иногда в процессе отделки каркасных строений используется и , которая обходится несколько дешевле, но по трудозатратам она сложнее.

    Пирог стен каркасного дома фото

В принципе, это все – именно так выглядит со стороны так называемый пирог стены каркасного дома. Единственное, что здесь еще можно добавить, так это уточнить тот момент, что вентилируемый фасад в обязательном порядке должен набираться на обрешетку – на то он и вентилируемый, чтобы пространство за ним проветривалось.

Конструкция стены каркасного дома: последовательность сборки

Опять-таки, невзирая на две различные технологии строительства каркасного дома, сборка стен осуществляется практически однотипно. Разница заключается лишь в том, что, используя готовые панели, вы минуете массу различных этапов работ. Но если вы решите собирать эти панели самостоятельно, то их сборка будет выглядеть практически точно так же, как и строительство обычного каркасного дома. Вам придется произвести следующие этапы работ.

  1. Сборка каркасов стен. Как правило, каждая отдельно взятая стена дома является одним или двумя частями каркаса – так сказать, сегментами, которые собираются отдельно. По сути, это прямоугольники, собранные из деревянного бруса, внутри которых располагаются вертикальные ребра жесткости, установленные с шагом 625мм по центрам – это половина ширины листа ОСБ. Если позволяет брус (его длина), то каркас лучше изготавливать во всю ширину стены. Если нет, то можно разделить его на части. Кстати, если речь идет о двухэтажном строении, то шаг ребер жесткости лучше уменьшить до 316,5мм. Такие каркасы лучше заготовить сразу, так, чтобы они после сборки полностью сформировали наружные стены дом.
  2. Установка каркасов на . Сразу начнем с того, что верх фундамента нужно качественно – обработать битумной мастикой и оклеить рубероидом в пару слоев. Дальше все просто, но, тем не менее, понадобится помощь надежных и крепких мужских рук. Одновременно придется поднять и удерживать два каркаса сразу (угловые) – пока несколько человек их удерживает, один должен скручивать их между собой. После того, как крепление будет произведено, каркасы можно отпускать и устанавливать по . Подставляя брусочки (если это необходимо), четко установленный в уровень каркас крепится к фундаменту анкерными болтами. Таким вот способом и монтируются все каркасы в единое целое изделие, а именно стены каркасного дома своими руками.

    Стены каркасного дома фото

  3. Дальше работы по изготовлению стен, как правило, откладываются до того момента, как будет собрана – в большинстве случаев каркас дома собирается полностью, но бывают и исключения. В общем, на следующем этапе работ строительство стен каркасного дома предполагает их обшивку изнутри. Здесь все просто – ОСБ режется лобзиком по заданному размеру и просто прикручивается к каркасу, который предварительно, с помощью степлера, обивается пароизоляционной пленкой. С этой работой вполне можно справиться даже одному человеку, и трудностей, как правило, она не вызывает.
  4. Теперь перебираемся наружу и закладываем между брусом каркаса утеплитель. Это тоже элементарная работа, с которой вполне можно справиться самостоятельно. Режем утеплитель по размеру и запихиваем его внутрь стены. Сильно не прессуем, так как удерживает тепло в доме не вата, а воздух, который находится между ее волокнами.
  5. А дальше натягиваем с помощью степлера ветрозащитную пленку и обшиваем каркас дома ОСБ.

    Правильная стена каркасного дома фото

В принципе, все, правильная стена каркасного дома готова, и добавить остается не так уж и много – в частности, напомнить об . Стандартно ее прокладывают внутри стен и делают это до того, как их утепляют и обшивают со второй стороны. Про этот момент не стоит забывать, так как впоследствии протягивать будет очень сложно, если не сказать, что невозможно.

Вот так вот и делаются стены каркасного дома. Естественно, могут быть некоторые вариации, но в целом их слоеный пирог остается неизменным. Говоря о вариациях, имеется в виду изменение последовательности выполнения работ – к примеру, сначала можно выполнить наружную обшивку дома, а потом перейти внутрь помещения и не страдать от ветра и непогоды. Так даже будет логичней и к тому же удобней проводить внутренние коммуникации.

Принципы, заложенные в технологии строительства каркасных домов, определяют специфику всех его конструктивных элементов. Говоря о внутренних стенах, нельзя не обратить внимание на их сходство с наружными стенами. Как по конструкции, так и по используемым материалам. Естественно, функции внутренних и внешних стен отличаются друг от друга, более того, имеются различия и среди самих внутренних стен. И всё это сказывается на их конструктивных особенностях.

Основное назначение стен внутри каркасного дома – разделение его на зоны, то есть, помещения. Эту функцию выполняют все стены без исключения. Другие же функции в зависимости от замысла архитектора или дизайнера стены реализуют дифференцированно. Поэтому могут быть выделены различные типы внутренних стен.

  1. Глухие стены или стены с проёмами. Глухая стена наиболее проста в изготовлении. Но ввиду того, что такие стены обычно разделяют помещения высокой степени изоляции, они должны обладать повышенной шумозащитой. На стенах с проёмами обычно размещаются окна или двери. Проём нарушает целостность конструкции стены и требует дополнительных мероприятий по усилению её жёсткости. В то же время, так как внутренняя дверь или окно между комнатами редко обладают высокой звукоизоляцией, то не имеет смысла предъявлять высокие требования по этому показателю к стене.
  2. Свободные и нагружаемые стены. Отличаются тем, что на последние будут навешиваться различные предметы мебели и бытовая техника. Например, это может быть верхняя часть кухонного гарнитура или тяжёлый телевизор. Нагружаемые стены усиливаются ещё на этапе устройства каркаса. Кроме того, в местах предполагаемого крепления на них каких-либо предметов заранее устанавливаются подкладки. Это необходимо для того, чтобы гвозди или саморезы не попадали в пустоту.
  3. Несущие стены и перегородки. Это, наверное, самое существенное различие между внутренними стенами. Несущие стены являются, по-сути, внутренней частью общего каркаса дома. Они образуют единую конструкцию и обеспечивают ей требуемую жёсткость. Задачей перегородок является простое выделение помещений внутри дома. Никаких особых конструктивных требований к ним не предъявляется.

Установка несущих стен

Планировать расположение несущих стен, в отличие от перегородок, следует ещё на этапе проектирования каркасного дома. Ведь слишком много факторов увязано с их расположением, а также оказывает на него влияние. Во-первых, нагрузка от крыши, перекрытий, собственного веса стен и предметов обстановки каркасного дома распределяется по его наружным стенам на фундамент. И далеко не всегда четыре внешние стены могут удовлетворительно справиться с этой задачей.

Во-вторых, наличие промежуточных опор, каковыми являются несущие стены, позволяет более рационально и экономно использовать имеющиеся строительные материалы.

Например, балки перекрытия и лаги пола имеют под нагрузкой определённый прогиб, пропорциональный длине пролёта и обратно пропорциональный их толщине.


Так вот, в большинстве случаев экономически более выгодно устроить дополнительные опоры под балками, чем использовать более толстые доски или брус. Используемые обычно для пола второго этажа (они же балки перекрытия первого этажа) доски размером 200Х50 мм ограничивают максимальный пролёт до 4 метров. Если размер комнаты больше, то возникает необходимость в дополнительной опоре, которой является несущая стена. А несущая стена не может просто «висеть в воздухе» на втором этаже. По ней, на первом этаже, необходимо установить такую же несущую стену, оперев её на собственный фундамент. Отсюда следует третий фактор, а именно необходимость проектирования и устройства фундамента под несущие стены каркасного дома.

Для изготовления каркаса несущих стен обычно используют такие же материалы, как и для каркаса внешних стен. Если это доски, то сечением 200х50 мм. Если брус, то сечением 200х80 или 250х100 мм. Устанавливаются вертикальные стойки на первый венец нижней обвязки. Обшиваются стены практически любым листовым материалом: гипсокартоном, древесноволокнистыми плитами, ОСП, фанерой, древесно-стружечными плитами, а также шпунтованной доской или рейкой. Внутри стены помещается шумопоглощающий материал, обычно в данном качестве используется акустическая минеральная вата. Для лучшей звукоизоляции рекомендуется устроить так называемый акустический сэндвич. Он представляет собой чередующиеся слои гипсокартона и акустической минеральной ваты толщиной не менее 80 мм. Для ощутимого эффекта таких слоёв должно быть 4-5. Конечно, утолщение стены уменьшит полезную площадь комнаты, но зато существенно повысит комфортность проживания в ней.

Перегородки

Данный тип внутренних стен отличаются тем, что не несёт на себе никакой существенной нагрузки, кроме собственного веса. А также, возможно, предметов мебели или другого инвентаря. Поэтому для установки перегородок не нужно устраивать собственный фундамент. Несущей способности пола обычно хватает для того, чтобы монтировать перегородки прямо непосредственно на него или на лаги. В том случае, если стена попадает между лагами, желательно устроить дополнительные перемычки перпендикулярно доскам или брусу, из которых выполнены половые лаги.

Межкомнатные перегородки в каркасном доме рекомендуется собирать из доски сечением 100х50 мм. Или даже уже, если вы будете устраивать упомянутый выше акустический сэндвич. В этом случае толщина стены у вас может вырасти до 400 мм при четырёхслойной шумоизоляции. Расстояние между вертикальными стойками внутренних стен (перегородок) обычно соответствует стандартному размеру листа минеральной ваты и составляет 1,2 м. В остальном установка межкомнатных перегородок производится точно так же, как и внутренних несущих стен.

Нагружаемые стены

Свободные стены собираются «монотонно», то есть, равномерным повторением одних и тех же строительных элементов, как по горизонтали, так и по вертикали. Нагружаемые, то есть предназначенные для крепления на них тяжёлых предметов, стены более сложны. В тех местах, где предполагается размещать крепёжные детали (дюбеля, кронштейны и т. д.), между вертикальными стойками каркаса дополнительно устанавливаются опоры из досок того же типоразмера, какие использовались для монтажа самого каркаса. А он, в свою очередь, усиливается укосинами, препятствующими выгибанию стен от поперечных нагрузок.
Если на таких стенах будет устанавливаться звуковоспроизводящая аппаратура, следует обеспечить демпфирование крепёжных деталей специальным прокладками, шайбами или звукопоглощающими составами. В противном случае внутренняя стена вашего каркасного дома может превратиться в усилитель звука, что вряд ли обрадует тех, кто находится в соседней комнате.


Особенности стен с проёмами

Внутренние стены каркасного дома бывают либо глухими, либо с проёмами. И если при монтаже глухой стены обычно трудностей не возникает, то устройство оконных или дверных проёмов требует учёта определённых моментов. Во-первых, стена каркасного дома образована рядом вертикальных стоек, установленных на равном расстоянии друг от друга. А врезка любого проёма нарушает эту целостность, что требует дополнительного усиления конструкции. Во-вторых, разрыв вертикальных стоек вызывает ослабление той части каркаса, которая располагается над проёмом. Для замещения отсутствующих вертикальных опор применяются различные варианты распределения нагрузки, например, установка ригелей, то есть, дополнительных горизонтальных обвязочных досок. В-третьих, ввиду того, что вертикальные стойки устанавливаются периодически, местоположение проёмов следует выбирать так, чтобы минимально нарушать целостность конструкции. В идеале проём должен иметь ширину, кратную шагу стоек. Если этого добиться затруднительно, проём должен хотя бы начинаться от стойки (или заканчиваться у неё).

Двери или окна – это слабое место в шумоизоляции. Особенно внутренние двери и декоративные окна. Тонкие одинарные двери – отличный проводник любого шума, особенно низкочастотного. Таковы же и окна, если только они не состоят из сдвоенного стеклопакета толщиной более 40 мм. Поэтому вряд ли есть смысл в серьёзной звукоизоляции внутренней стены с проёмами.

Несколько общих вопросов

Часто будущие владельцы каркасных домов, которые они собираются строить своими руками, задаются вопросом о необходимости пароизоляции и теплоизоляции внутренних стен. Полагаем, что в теплоизоляции нет необходимости, если вы не собираетесь выборочно отапливать свой дом. Конечно, такой вариант совсем исключить нельзя, но это скорее временная мера. А теплоизоляция – вещь довольно-таки постоянная, к тому же недешёвая. Более того, мы настоятельно рекомендуем использовать качественную звукоизоляцию. А она неплохо справляется с шумоподавлением.

Что касается пароизоляции, то она полезна в случае использования во внутренних стенах акустической минеральной ваты. Изолирующий слой следует защищать от конденсата, который может образоваться при прохождении сквозь стену водяного пара. Естественно, это актуально для стен в комнатах с постоянно или периодически повышенной влажностью, например, в кухне. Кроме того, пароизолирующий слой, особенно с битумной пропиткой, сам по себе является неплохой защитой от посторонних звуков, особенно высокочастотных.
Иногда возникают вопросы, касающиеся прокладки коммуникаций через внутренние стены каркасного дома. Обычно все трубы провода, шланги, короба и т. д. прокладываются внутри стены перед её обшивкой. Однако в России, в отличие от многих зарубежных стран, строительные нормы и правила допускают только наружную электропроводку. Нормы эти старые, разработаны ещё тогда, когда качественная электроизоляция не проводилась в промышленных масштабах. Поэтому ничего зазорного не будет, если вы проложите внутри стены электропровод, но только хорошего качества. Ну, а если вы всё же намерены соблюдать требования СНИПов, придётся спрятать электрические провода в гофрошланги либо в специальные короба, которые крепятся поверх стены. Естественно, в этом случае придётся подбирать электроарматуру таким образом, чтобы она не портила интерьер комнаты.

Как мы видим, устройство своими руками внутренней стены каркасного дома любого типа не представляет особых трудностей и может быть выполнено даже в одиночку. Главное для получения положительного результата – это понимать назначение и механизм действия всех элементов конструкции.

Каркасно-рамочная конструкция стен

Конструкция любого легкого каркасного дома состоит из нескольких ключевых элементов – несущего каркаса, утеплителя закладываемого внутрь, а так же наружной и внутренней обшивки с дополнительными слоями.

Каркасная технология имеет внушительный перечень преимуществ. Каркасные дома имеют минимальную толщину стен по сравнению с любой другой технологией и соответственно лучшее соотношение площади застройки к полезной площади помещений.

Дома построенные по каркасной технологии имеют малый вес и предъявляют минимальные требования к фундаменту, что позволяет значительно сэкономить на его стоимости.

Несмотря на небольшую толщину, при соблюдении технологии строительства, теплоизоляционная способность каркасных стен весьма высока.

Угол межэтажного перекрытия


в каркасной конструкции

Примыкание внутренней стены

В зависимости от вида и толщины используемого утеплителя каркасные стены имеют следующие приближенные параметры теплосопротивления

  • Минвата толщиной 150мм, – R = 3,2
  • Минвата толщиной 200мм, – R = 4,3
  • Пенополистирол – толщиной 150мм, – R = 3,7
  • Пенополистирол – толщиной 200мм, – R = 5

Строительство каркасных домов следует выполнять из сухого пиломатериала. Использование сырой древесины неизбежно приведет к ее последующему усыханию, деформации, появлению щелей и ослаблению крепежа. Степень этих негативных явлений может быть различной, но так или иначе они себя проявят. Наиболее распространенное сечение доски используемой для каркаса 150х50мм, 200х50мм. Ширина зависит от необходимой толщины утеплителя.

В качестве наружной обшивки каркаса может использоваться ориентировано-стружечная плита (OSB,ОСП), влагостойкая фанера, или цементно-стружечная плита (ЦСП). Наружная и внутренняя обшивка, помимо защиты каркаса и утеплителя от внешней среды, придает каркасу дополнительную пространственную прочность.

Для утепления каркасных домов может применяться плотный минераловатный утеплитель или пенополистирол. Минераловатная теплоизоляция должна быть расчитана на применение в вертикальных конструкциях и хорошо держать форму, в противном случае она будет сползать и образовывать неутепленные полости в верхней части каркаса стен.

Если для утепления дома используется пенопласт, то после установки в каркас, щели по периметру обязательно герметизируются при помощи монтажной пены. В связи с этим нужно учитывать факт, что несмотря на меньшую стоимость пенополистирола, по сравнению с минватой, необходимое количество пены может свести на нет разницу в их цене.

Важнейшим элементом в составе стены каркасного дома является пароизоляция. Она устанавливается с внутренней стороны помещения и предохраняет утеплитель от намокания. Особое внимание следует уделять качеству пароизоляции, её герметичности. Все швы должны обязательно проклеиваться двусторонней лентой. При использовании в качестве утеплителя пенополистирола необходимость в пароизоляции отпадает.

Наличие пароизоляции в составе каркасных конструкций создает внутри дома замкнутую воздушную среду. По этой причине, для поддержания комфортного микроклимата в помещениях, следует устраивать эффективную систему вентиляции.

Каркасная технология предполагает два различных подхода к процессу строительства. В первом варианте строительство происходит из штучных материалов. Подготовка, распиловка материалов и сборка дома из них происходит непосредственно на участке.

Во втором варианте дом монтируется из готовых крупноразмерных панелей (щитов), изготавливаемых в заводских условиях в соответствии с проектом. На стройку они доставляются в нужной конфигурации, размерах, с оконными и дверными проемами. На стройплощадке происходит только их установка и сборка. Данный подход позволяет возводить коробку каркасного дома с очень высокой скоростью. В то же время вес некоторых щитов может быть весьма высок, и поэтому для монтажа каркасно-щитовых стен может понадобиться кран, либо бригада из нескольких человек.

Щитовая технология имеет варианты. В одном случае щиты могут иметь лишь одностороннюю обшивку. Закладка утеплителя и обшивка с противоположной стороны происходит только после монтажа всей коробки. Другой вариант каркасно-панельных домов это строительство из так называемых SIP панелей. SIP панель состоит из толстого слоя плотного пенополистирола на который с двух сторон под высоким давлением наклеиваются листы(OSB,ОСП). При этом пенополистирол выполняет не только теплоизоляционную функцию, но и повышает прочность конструкции. Дома построенные из SIP панелей обладают большей прочностью, по сравнению с обычным рамочным каркасом.

Конструкция каркасного дома

;

Конструкция каркаса состоит из следующих элементов – нижней и верхней обвязки, вертикальных стоек, укосов, цокольного и межэтажных перекрытий, оконных и дверных проемов. Последовательность сборки каркасного дома зависит от применяемых инженерных решений.


Облицовка блокхаусом

Цокольное перекрытие платформа


Штукатурный фасад

Цокольное перекрытие по обвязке стен

Цокольное перекрытие с независимым


опиранием. Облицовка кирпичом

Наиболее распространенным является так называемый платформенный каркас. Название обусловлено тем, что перед возведением стен, на фундаменте сначала сооружается цокольное перекрытие с укладкой чернового пола. Фрагменты стен собираются в рамы уже на готовой платформе, после чего происходит их установка и крепление к перекрытию прямо поверх чернового пола. Затем операции повторяются, монтируется межэтажное перекрытие, на которое устанавливаются стены второго этажа.

Плюсом платформенного каркаса является отточенная технология и удобство выполнения работ. Наличие ровного основания облегчает раскладку, подгонку и монтаж элементов, позволяет производить сборку каркаса стен с максимальной точностью и качеством.

Минусом платформенной конструкции является то, что после укладки листов чернового пола (ОСП, фанера, ЦСП), не рекомендуется допускать его намокания. В связи с этим, в условиях дождливой погоды необходимо предусмотреть меры защиты перекрытия от дождя.

Еще одним минусом является то, что в каркасе платформенного типа крайне затруднен ремонт перекрытий. Несущие стены стоят прямо на балках перекрытия, что делает невозможным замену балок, без серьезного вмешательства в остальные элементы конструкции.

Данная проблема не является особо актуальной, если элементы конструкции перекрытия соответствующим образом обработаны и эксплуатируются в условиях нормальной влажности. Однако, в сложных условиях – плохо проветриваемом подполье, постоянном переувлажнении, плохой биозащите, срок службы конструкций цокольного перекрытия может оказаться значительно меньше, чем у стен, а способ решения этой проблемы окажется весьма сложным. В связи с этим желательно обеспечить доступ в подполье для периодического осмотра конструкций.

В качестве альтернативы существуют и другие варианты конструкции цокольного перекрытия. В одном из них, перекрытие сооружается уже после установки каркаса стен. Балки ложатся поверх горизонтальной доски стенового каркаса. Данный вариант позволяет производить замену балок перекрытия в случае необходимости. Недостаток этой схемы в том, что при отсутствии ровного основания сборка каркаса стен происходит в более сложных условиях. Кроме того усложняется подрезка плит чернового пола и утеплителя в районе стыка перекрытия со стенами.

В другом варианте цокольное перекрытие сооружается в виде отдельного короба внутри периметра стен. Благодаря чему каркасы стен и перекрытия получаются абсолютно независимы друг от друга. Данная конструкция возможна только в том случае, если фундамент дома достаточно широк, что позволяет сдвинуть стены к его наружному краю, а на внутренний положить балки перекрытия.

Данный способ хорош тем, что при наилучшей ремонтопригодности он сохраняет преимущества платформы. На фундаменте можно сначала возвести короб перекрытия, а стены собирать уже на нем. Отличие состоит лишь в том, что после сборки, стены приставляются сбоку, а не ставятся на перекрытие. Недостаток состоит в том, что данная конструкция требует более широкой ленты фундамента по сравнению с предыдущими вариантами. Это приводит к повышенному расходу материалов на фундамент и повышению его стоимости.

Каркасные дома могут возводиться практически на любом типе фундамента. Самое простое решение предполагает использование столбчатого или свайного фундамента без монолитного ростверка. В этом случае вершины столбов объединяют толстым обвязочным брусом, на котором сооружается каркас. Перед возведением каркаса по фундаменту укладывают слой рулонной гидроизоляции.

Наружная отделка каркасных домов

Отделка каркасного дома может производиться самыми различными материалами. Наиболее простые виды отделки это обшивка сайдингом, блокхаусом, и аналогичными материалами. Для всех этих материалов устанавливают вертикальные направляющие – деревянные бруски или металлический профиль.

Направляющие устанавливаются поверх наружной черновой обшивки, которая в свою очередь предварительно покрывается ветро-влагозащитной мембраной. Благодаря направляющим между отделкой и черновой обшивкой остается вентилируемое пространство которое способствует выведению пара через мембрану. После установки направляющих, на них, с помощью саморезов крепят элементы отделки. Монтаж ведется снизу вверх.

Более сложным вариантом является штукатурная облицовка каркасника. С одной стороны наружная обшивка из ОСП,ЦСП или фанеры, представляет собой достаточно ровную плоскость, которую можно грунтовать и красить. С другой стороны все листовые материалы при увлажнении подвергаются деформации. Это приводит к волнообразованию и растрескиванию лицевого покрытия на стыках плит.

По этим причинам штукатурную отделку выполняют по технологии “мокрый фасад”, которая позволяет избежать трещинообразования. Для этого по наружной обшивке крепят тонкий слой жесткого утеплителя, на который наносят слой штукатурки по стеклотканевой сетке. Затем следует слой грунтовки и декоративной штукатурки. Дополнительный плюс данной отделки в том, что добавочный слой утеплителя являясь сплошным, повышает общую герметичность теплоизоляции, устраняя мосты холода в районе стыков элементов каркаса.

Еще один вариант облицовки каркасного дома это обкладка стен кирпичом. Для выполнения кирпичной облицовки необходимо, чтобы фундамент выступал за наружную плоскость стен позволяя опереть на него кирпичную стенку с зазором от наружной обшивки не менее 50мм. Кирпич крепят к каркасной стене при помощи гибких связей, для которых подойдет металлическая перфорированная лента.

Более легкой альтернативой массивной кирпичной облицовке, является отделка фасада клинкерной плиткой. Она производится в широчайшем ассортименте цветов и фактур, и в тоже время не требует дополнительной ширины фундамента. Технология её монтажа аналогична штукатурной облицовке фасада, только вместо декоративной штукатурки производится клеевой монтаж плитки.

Металлический крепеж деревянных конструкций

Стропильно-балочный крепеж

Кронштейн скрытый

В настоящее время для монтажа деревянных, в том числе каркасных конструкций, помимо простых гвоздевых соединений, активно используются металлические крепежные элементы. Их применение позволяет сократить количество сложных столярных работ, что ускоряет процесс строительства. При использовании металлического крепежа не происходит ослабления поперечных сечений, как в случае устройства врубок.

Производители предлагают широкий ассортимент крепежных элементов для дерева. Каждый конкретный вид крепежа изготавливается в различных размерах, позволяя подобрать его под параметры конструкции. Перфорированный крепеж изготавливается из листовой стали толщиной 1,5 – 2мм. Для защиты от коррозии металл оцинковывают.

Перфорированные монтажные пластины

Содержат множество отверстий под гвозди/саморезы или болты, позволяют осуществлять надежное гвоздевое соединение двух и более элементов в одной плоскости под любым углом. Накладываются на узел с двух сторон. Активно используются для соединения элементов в стропильных фермах. Позволяют вести монтаж прямо на стройплощадке. При необходимости пластины могут подрезаться по форме узла.

Гвоздевые пластины

– (металлические зубчатые пластины МЗП) изготавливаются методом просечки стального листа, в результате чего получают несколько рядов зубьев-гвоздей имеющих общее основание. Имеют то же предназначение, что и перфорированные пластины, однако в отличие от них требуют монтажа в промышленных условиях.

Крепление гвоздевыми пластинами осуществляется при помощи пресса методом вдавливания. Забивание гвоздевых пластин недопустимо, так как не обеспечивает надежного соединения. По этим причинам использование гвоздевых пластин целесообразно именно в условиях производства, поскольку обеспечивает высокую скорость сборки конструкций, и неэффективно на стройплощадке.

Служит для соединения перпендикулярных конструктивных элементов опирающихся друг на друга – балок и стропил. Так же может использоваться для подшивки поперечных элементов с нижней стороны балок. Для более эффективного крепежа, пару креплений лучше устанавливать не строго симметрично, а перевернуть одно из них полкой в другую сторону. В некоторых случаях стропильно-балочное крепление может быть заменено обычным уголком.

Используется при строительстве домов из бревна или бруса естественной влажности, если требуется устройство наслонных стропил. В этом случае, в результате усадки сруба, расстояние от конькового прогона до мауэрлата может изменяться. Поэтому жесткое крепление стропил к мауэрлату недопустимо. Скользящий крепеж позволяет нижнему краю стропил свободно смещаться относительно стены, на которую они опираются. Установку скользящего крепления следует выполнять с учетом максимальной величины смещения стропила.

Опоры балок

Позволяют крепить под прямым углом горизонтальные несущие элементы – (балки, прогоны) к различным частям конструкции. Крепление к основной опоре может осуществляться как на гвозди или саморезы, так и на болты. Опоры балок выпускаются в широкой номенклатуре размеров, рассчитанных на различную ширину и высоту балок.

В некоторых случаях, если конструкции являются частью интерьера, к ним предъявляются повышенные эстетические требования. В данной ситуации крепеж либо стараются смонтировать незаметно, либо использовать технологию врубки элементов. Некоторые крепежные элементы специально предназначены для скрытого монтажа.

К таким элементам относится скрытый кронштейн балки. В отличии от обычных балочных опор, после установки он оказывается полностью скрыт в теле балки. Для использования кронштейна с торца балки делается вертикальный пропил, и сверлятся отверстия под металлические штифты. Кронштейн крепится к несущей части конструкции, в которой предварительно, выбирается площадка под кронштейн, на толщину его металла, после чего на него одевается балка и вставляются штифты.

Уголки

Различных размеров служат для соединения конструкций под прямым углом. Могут иметь отверстия под гвозди/саморезы и под болты. Часто применяются для соединения стоек (вертикальных элементов конструкции) с горизонтальными элементами.

Кроме уголков с круглыми отверстиями существуют так называемые регулируемые уголки с продолговатыми отверстиями под болты. Это позволяет осуществлять последующую корректировку положения соединяемых элементов относительно друг друга.

Так же встречаются уголки с углом крепления 135 градусов и уголки со сгибаемой частью, что позволяет стыковать элементы конструкции под любым требуемым углом.

Используется для повышения прочности болтовых соединений, балок и стропил. Диски могут быть как двусторонними, для установки между соединяемыми элементами, так и односторонними для установки под шляпками болтов. Эффективность крепления достигается тогда, когда диаметр отверстия в диске соответствует диаметру болта.

Т-образное крепление

Служит для соединения двух перпендикулярных элементов между собой. В определенной ситуации может заменить крепление при помощи уголков.

Толщина стен каркасного дома для постоянного проживания

Застройщиков, которые решили возводить дом по новым технологиям, интересует, какая должна быть толщина стен каркасного дома, чтобы обеспечить надежную теплоизоляцию. Несмотря на высокое качество современных технологий, люди не слишком склонны доверять им. Привычнее считать, что тонкая каркасная стена не сможет заменить двойную блочную кладку. Однако при соблюдении технологий строительства она может быть надежнее кирпичной стены.

Сложно однозначно сказать, какой должна быть толщина стен каркасного дома для зимнего проживания. Для этого нужно учитывать такие факторы, как:

  • материал внешней и внутренней обшивки;
  • утеплитель;
  • климатические условия;
  • толщина бруса.

Устройство каркасных стен

Слои каркасной стены

Стены каркасного дома состоят из нескольких слоев. Именно это позволяет им быть теплыми. Воздушная подушка, которая отделяет утеплитель от внутренней и внешней обшивки, помогает сохранять тепло. Стены имеют такие слои:

  1. Внешняя отделка – является крайним наружным слоем. Ее делают из сайдингов, навесных конструкций, штукатурят стену, обшивают вагонкой или деревом. Определяющими факторами при выборе являются бюджет и предпочтения хозяев. Внешнюю отделку могут наносить сразу на плиты ОСБ или делать дополнительный каркас. Последний создает воздушное пространство между стеной и обшивкой, что помогает сохранять тепло в доме.
  2. Плиты ОСБ – предназначены защищать утеплитель от механических повреждений и служить основанием для внешней отделки.
  3. Следующим слоем является гидроизоляция. Она может быть в виде полиэтиленовой пленки или специальной мембраны. Специальные гидроизоляционные материалы отличаются от обычных тем, что выводят пар из стен и не позволяют образоваться конденсату внутри конструкции.
  4. Утеплитель – будет определять толщину стен. Это самый важный элемент конструкции, с которым необходимо определиться до начала строительства. Размер теплоизолятора влияет на сечение бруса. Эти параметры должны быть аналогичными. Если толщина утеплителя 20 см, то и сечение бруса тоже должно быть 20 см.
  5. Пароизоляцию укладывают на утеплитель с внутренней стороны. Она выводит влагу из стены и не позволяет пару проникать в середину.
  6. Затем опять следуют ОСБ плиты. Они будут основой для внутренней отделки.
  7. Последним слоем является внутренняя отделка. Чаще всего ее делают из гипсокартона. Он позволяет скрыть все неровности и подготовить поверхность под обои, покраску, декоративную штукатурку и др.

Что влияет на толщину стен?

Минеральная вата

Важным фактором являются климатические условия, в которых возводится дом. Если это северные районы, где часто дуют ветра, то толщина стены каркасного дома для постоянного проживания должна быть больше обычного. В таких условиях, как правило, необходимо сделать двойное утепление. Бывают случаи, когда достаточно тонкого каркаса. Но чаще всего выбирают средний вариант.

Перед постройкой рекомендуется изучить таблицу по теплосопротивлению ограждающих конструкций для конкретного региона. Данные приведены в строительных нормах и правилах (СНиП) СП 31-105-2002 “Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом” в главе “Теплозащита”.


Если планируется построить дом для проживания в летнее время года, то для него будет достаточно 10 см теплоизоляции. Если в помещении будут проживать постоянно, оптимальная толщина стен будет 18-20 см, не учитывая внутреннюю и внешнюю отделку.

Самыми распространенными утеплителями для стен каркасного дома являются минеральная вата и пенопласт. Вату обычно берут толщиной 15-18 см. Если прибавить к этим размерам обшивку, внутреннюю и наружную отделку, то получится стенка порядка 22-24 см.

При утеплении пенопластом используют плиты толщиной 10 и 5 см. Это позволяет уложить их в 2 слоя, тем самым повысив теплоизоляционные характеристики. Каждый слой укладывается так, чтобы стыки одного приходились на середину плит другого. Благодаря такому способу можно избежать так называемых мостиков холода, через которые происходит потеря тепла.

Насыпные утеплители используют чаще для хозяйственных построек. Теплоизолирующими материалами выступают керамзит, опилки, полистирол или солома. Их размещают в готовых стеновых конструкциях. Загоняют теплоизолятор с помощью специального оборудования. Данный материал в основном используют для утепления потолка или полов. В стенах он постепенно усаживается, и в верхних частях стены могут образовываться пустоты, поэтому необходимо применять оборудование для утрамбовки материала. Толщина стен с насыпным утеплителем будет немного больше.

SIP-панели продаются в уже готовом виде. В качестве утеплителя для стен используется пенополистирол, а обшивка выполнена из древесных материалов. Толщина панелей составляет от 124 до 224 мм.

Внутренняя и внешняя отделки могут увеличить толщину стены на 2-10 см каждая. Стоит учитывать, что при использовании вентилируемых фасадов лучше делать воздушную прослойку 1-2 см, дабы улучшить теплоизоляционные свойства каркаса. При увеличении стены за счет внутренней отделки сокращается пространство комнат. Поэтому дополнительное утепление лучше делать снаружи. Оптимальным материалом для этих целей будет пенопласт. Он имеет низкую гигроскопичность и предотвратит попадание влаги на внутренний слой утеплителя. Особенно это актуально, если в качестве первого слоя используется минеральная вата.

Процесс утепления каркасных конструкций

Утепление каркасных конструкций

Утепление выполняется в несколько этапов:

  1. Подготовительные работы.
  2. Гидроизоляция и пароизоляция.
  3. Теплоизоляция.
  4. Обшивка.

На первом этапе каркас очищают от мусора, грязи и пыли. Деревянный каркас при необходимости зашкуривают, чтобы не было острых элементов. Все выступающие крепежные детали загибают или забивают. Мелкие щели шпаклюются, а крупные заполняют монтажной пеной. Если есть влажные или сырые участки на каркасе, их высушивают строительным феном.

Гидроизоляцию укладывают поверх утеплителя с наружной стороны каркасной конструкции и в местах опоры на фундамент. Она предусматривает защиту теплоизолятора от атмосферной влаги. Пароизоляцию укладывают с внутренней стороны, чтобы предотвратить попадание влаги со стороны помещения. В обоих случаях пленка или мембрана стелется внахлест. Края должны заходить друг на друга на 10-15 см.

Места стыков проклеиваются скотчем для лучшей герметичности. Изоляция должна плотно прилегать к утеплителю. Крепят пленку к деревянным брускам строительным степлером. Особенно важно качественно сделать гидро- и пароизоляцию, если используется минеральная вата. Среди всех утеплителей она имеет наибольшую гигроскопичность.

Теплоизоляцию укладывают между опорами каркаса. Поскольку выбор утеплителя происходит до начала постройки, расстояние между стойками следует делать такое, чтобы теплоизолирующий материал плотно входил между ними. Для минеральной ваты опоры должны быть на расстоянии 580 мм друг от друга. Для пенопласта и экструдированного пенополистирола необходимо 600 мм. А для пенополиуретана это не имеет значения, поскольку его задувают в жидком виде.

Минеральную вату крепят на специальные дюбели. Необходимо исключать любые зазоры между стойками и ватой, чтобы не было мостиков холода. Пенопласт можно закрепить с помощью клея или дюбелей с широкой шляпкой.

Установка обшивки будет зависеть от утеплителя. Если для термоизоляции используется минеральная вата, то ей необходима воздушная подушка для удаления влаги. После гидроизоляции отступают 5-10 см и крепят обшивку. Для плотных утеплителей типа полиуретана или пенополистирола нет необходимости делать воздушную прослойку. Обшивку можно устанавливать прямо на термоизолятор.

Дополнительное утепление

При необходимости дополнительного слоя теплоизоляции используют пенопласт. Его крепят на ОСБ плиту с внешней стороны. Вначале на обшивку застилают пароизоляционную пленку или мембрану. Она нужна для вывода влаги с первого слоя утеплителя. Затем устанавливают пенопласт. Обычно хватает толщины от 5 до 10 см. При необходимости все стыки шпаклюются.

Затем утеплитель закрывают гидроизоляцией. Для этого можно использовать:

  • полиэтиленовую пленку;
  • современные влагозащитные паропроницаемые мембраны;
  • OSB-3.

Края изоляции должны заходить друг на друга на 10 см, а стыки проклеивают скотчем или специальной лентой. После этого сверху клеят армирующую сетку. Для защиты краев утеплителя применяют пластиковые или металлические уголки. Для обшивки наносят слой штукатурки, кладут декоративную плитку или используют вагонку.

При правильном выборе материалов и соблюдении всех технологий строительства каркасный дом не уступает блочному и даже превосходит его по определенным параметрам.

ETW: Стена – Конструкция стены со смещенным каркасом

В этом обзоре обобщается конструкция стены со смещенным каркасом, включая преимущества и недостатки этой стратегии строительства. Для определения рисков долговечности, связанных с влажностью, для анализа использовались комплексный двухмерный анализ теплового потока и одномерное гидротермальное моделирование.

  • Облицовка
  • Минимум 1/2 “дренаж и вентиляция
  • Консольная деревянная каркасная стена 2×3 на высоте 24 дюйма.c.
  • Распылительная пена высокой плотности 4 1/2 дюйма
  • Основание для поддержки разбрызгиваемой пены
  • Внутренняя деревянная каркасная стена 2×6 при 24 дюйма с изоляцией полостей из стекловолокна или целлюлозы
  • Внутренняя гипсовая стеновая панель

Thermal Control

Установленная изоляция R-value: Количество изоляции, установленной в этой стеновой системе, может быть легко изменено, но в данном случае – 4 1 / 2 дюйма распыляемой пены высокой плотности (R-6 / дюйм) используется снаружи и 5 1 / 2 дюйма целлюлозы (R-3.7 / дюйм) устанавливается в пространство для стоек, обеспечивая полную установленную изоляционную R-ценность R-47. В конкретных случаях возможно установить столько или меньше изоляционной пены на внешней стороне, сколько это практически осуществимо.

Значение R для всей стены: Используя двухмерный анализ теплового потока с эффектами теплового моста и средними факторами обрамления, тепловые мосты в этой стеновой системе значительно уменьшаются за счет равномерного слоя распыляемой пены по внешнему покрытию балка по краю и каркас стен.R-значение всей стены для этой сборки составляет примерно R-37.

Контроль утечки воздуха: Наружная изоляция из распыляемой пены представляет собой идеальный воздушный барьер для этого шкафа, устраняя потери тепла из-за утечки воздуха через стену. Воздух все еще может просачиваться вокруг таких отверстий, как окна, двери и другие помещения, если они не указаны правильно. 1

Типовые изоляционные материалы: Пена высокой плотности и войлок из стекловолокна, выдувная целлюлоза, распыленная целлюлоза или распыленное стекловолокно.

Долговечность

Защита от дождя: Для этой системы стен сплошным водоотталкивающим слоем будет внешняя поверхность пенопласта высокой плотности. Облицовка экрана от дождя устанавливается непосредственно на внешний каркас, и любая влага, проходящая через облицовку, будет стекать в распыляемую пену высокой плотности. Пересечения, окна, двери и другие проемы должны быть детализированы, чтобы предотвратить проникновение дождевой воды. 2

Контроль утечки воздуха: Сплошной слой распыляемой пены высокой плотности предотвращает любую утечку воздуха через систему шкафа.Следует позаботиться о том, чтобы проходы через ограждение (окна, двери, служебные помещения) были герметичными. Не должно быть риска конденсации утечки воздуха в оболочку в большинстве климатических условий с напылением наружной пены размером 4 1 / 2 дюймов. В климатической зоне 8 может потребоваться больше распыляемой пены или изоляция пространства стойки может быть удалена, чтобы избежать конденсации.3

Контроль паров: T Сплошной слой распыляемой пены высокой плотности предотвращает движение пара через система ограждений.Не должно быть риска конденсации паров на оболочке в большинстве климатических условий с напылением наружной пены размером 4 1 / 2 дюймов. В климатической зоне 8 может потребоваться больше распыляемой пены или изоляция пространства стойки может быть удалена, чтобы избежать конденсации. 4

Сушка: Эта система шкафа будет сушить как внутри, если влага находится в пространстве стоек, так и снаружи, если влага находится в облицовке. Правильная гидроизоляция всех проемов должна помочь свести к минимуму попадание влаги в корпус.Вентиляция за паронепроницаемой облицовкой и внутренними элементами (например, кухонными шкафами) может способствовать высыханию.

Встроенная влажность: Всегда следует проявлять осторожность, чтобы строить из сухих материалов, где это возможно, и позволять сушить влажные материалы перед закрытием. Целлюлозу часто распыляют во влажном состоянии, и производитель рекомендует дать высохнуть перед закрытием дюйм. Поскольку полиэтиленовая пароизоляция не требуется, влага в пространстве стойки может довольно легко высохнуть внутрь.

Сводка по долговечности: Если для данного климата превышено минимальное количество изоляции из распыляемой пены для удержания плоскости конденсации выше точки росы, практически отсутствует риск конденсации влаги в корпусе и любые небольшие количества влага в корпусе легко высыхает.

Целлюлозная изоляция обычно обрабатывается боратами, чтобы защитить себя и соседний древесный материал от плесени и гниения. Целлюлозная изоляция также снижает возможность распространения пламени.

Возможность сборки

Эта стеновая система действительно требует некоторого внимания к деталям и, вероятно, некоторого начального обучения для установки материала внешнего каркаса, но риски из-за плохой конструкции очень минимальны. Изоляция из распыляемой пены поставляется в виде жидкости, состоящей из двух компонентов, и смешивается только по мере установки, поэтому транспортировка намного эффективнее и надежнее, чем картонная пена, которая, как сообщается, доставляется на стройплощадку поврежденной, особенно в отдаленные районы. Он очень быстро и легко высыхает в конструкции с изоляцией из аэрозольной пены для защиты от атмосферных воздействий, что имеет решающее значение в условиях короткого периода строительства.Внутреннюю отделку можно производить даже в ненастную погоду. Эта система корпусов использовалась как при новом строительстве, так и при модернизации в условиях холодного климата.

Стоимость

В большинстве регионов распыляемая пена высокой плотности является относительно дорогим методом изоляции корпуса, однако преимущества полного воздухо- и пароизоляции, комфорта в помещении, снижения энергопотребления и снижения риска ошибок подрядчика могут быть окупаемыми. повышенная стоимость в некоторых местах и ​​ситуациях.

Использование материалов

Для этой сборки корпуса требуется больше материалов для каркаса, а также более энергоемкая распылительная пена с высокой плотностью. Целлюлоза в пространстве шипа имеет очень низкую воплощенную энергию.

Краткое описание

Это стеновая система с высокой изоляцией, которая будет работать в экстремальных климатических условиях как часть шкафа с высоким сопротивлением.


Ссылки

  1. Straube, J. (2009, 04 22). BSD-014 Управление воздушным потоком в зданиях .
  2. Лстибурек, Дж. У. (2006). Руководство по управлению водными ресурсами .
  3. Lstiburek, J. (2008, 08 20). BSD-104: Понимание воздушных барьеров .
  4. Lstiburek, J. (2008, 10 17). BSD-106 Что такое пароизоляция .

Что такое каркасная конструкция? (с иллюстрациями)

Каркасная конструкция – это строительная техника, которая включает в себя создание поддерживающего каркаса из шпилек, балок и стропил и прикрепление всего остального к этому каркасу.Этот стиль строительства может быть реализован очень быстро с помощью опытной бригады, и он чрезвычайно распространен во всем мире. Например, большинство деревянных домов построено в этом стиле, особенно в Соединенных Штатах.

Процесс возведения каркаса начинается с устройства на земле подоконника, который крепится к фундаменту.К подоконнику через определенные интервалы прикрепляются длинные шпильки, чтобы создать сеть, которую можно прикрепить к балкам и стропилам, составляющим крышу или дополнительные этажи. Рама может дополнительно поддерживаться поперечными распорками и другими способами. По сути, каркасная конструкция создает каркас, и быстрая бригада может построить дом всего за несколько дней.

После завершения каркаса можно добавить стены и другие элементы.По мере добавления жестких полов и стен конструкция становится все более устойчивой, создавая дополнительную поддержку и сопротивление элементам. Внутри конструкции строители могут отличать критические несущие стены, которые обеспечивают поддержку для обеспечения безопасности здания, и перегородки, которые можно использовать для разделения и изменения формы различных пространств внутри конструкции для полезности.

Платформенная каркасная конструкция, при которой конструкция возводится этаж за этажом, является наиболее распространенным типом этого стиля строительства.В некоторых старых зданиях используется конструкция баллонной рамы, в которой длинные балки проходят от подоконника до верхней плиты, которая встречается с крышей, независимо от высоты здания. По практическим соображениям конструкция баллонного каркаса обычно ограничивается двумя-тремя этажами, и это редко встречается в новых конструкциях из-за проблем с доступностью древесины.

Классически конструкция каркаса выполняется из дерева, которое необходимо аккуратно распиливать и обрабатывать, чтобы гарантировать сохранение целостности каркаса.Например, древесина, которая не была должным образом обработана, будет деформироваться и скручиваться, что может привести к смещению конструкции. Металлические балки также можно использовать для обрамления, и они могут значительно сократить расходы в областях, где древесина стоит дорого.

Есть некоторые проблемы с конструкцией каркаса, которые строители должны тщательно решать.Одна из самых больших проблем заключается в том, что пространство между балками и стенами может быть идеальным каналом для огня, позволяя огню быстро переходить с этажа на этаж. Этот тип конструкции также уязвим для гниения и других повреждений. Хотя стойки спроектированы так, чтобы их можно было дублировать, чтобы конструкция могла устоять в случае отказа одной из них, выход из строя нескольких соседних балок может иметь катастрофические последствия.

Строительные рамы для внутренних стен – помощь своими руками.com

Большинство стеновых каркасов выполняется из бруса 2х4 или 2х6, но можно использовать 2х3 для постройки новой ненесущей внутренней стены. По коду, для этой цели можно использовать 2×3, если высота стены не превышает 10 футов, а стойки расположены через каждые 16 дюймов.

Может быть хорошим выбором использовать такие пиломатериалы меньшего размера, если вы разделяете комнату только для того, чтобы добавить шкаф, и не планируете устанавливать какие-либо электрические приборы на стене. Работать с 2×3 проще и дешевле, чем с пиломатериалами большего размера, а меньший размер занимает меньше места, что может быть важно в небольших помещениях.

Недостатком использования этого меньшего размера является установка дверных коробок или розеток в стене. Дверной косяк обычно бывает слишком глубоким, чтобы войти заподлицо в доступное пространство, и будет выступать с одной или другой стороны. Возможно, это не проблема для туалета, где свес можно спрятать внутрь, но с перегородкой для комнаты такой эффект будет недопустим. К тому же электрические коробки не поместятся в стене 2х3. При рассмотрении размера используемых шипов, возможно, лучше всего избежать подобных проблем, используя более крупные шипы 2×4.

Базовая рама

Базовая стеновая рама включает: подошву, верхнюю пластину, стойки, а в случае стен, длина которых превышает 10 футов, требуется противопожарная защита между стойками. Обычно один 2×4 используется для формирования подошвы, а в случае несущих стен два 2×4 укладываются друг на друга, чтобы сформировать верхнюю пластину. В существующей конструкции внутренние стены, не являющиеся частью опорной системы, часто имеют цельную верхнюю пластину. Поскольку новая перегородка является просто разделителем, а не несущей нагрузкой, она также может быть построена с цельной верхней пластиной.

Расстояние между шпильками

В соответствии с таблицей международного жилищного кодекса R602.3 (5), расстояние между стойками в любой конкретной стене будет варьироваться в зависимости от того, является ли она несущей или нет, ее высоты и размера используемых пиломатериалов. Стойки в ненесущей стене могут находиться на расстоянии до 24 дюймов для 2×4 и 16 дюймов для 2×3.

Это означает, что шпильки расположены на расстоянии 16 дюймов друг от друга вдоль двух пластин, при этом центр каждой шпильки расположен на каждой отметке 16 дюймов.Необходимое расстояние в 24 и 16 дюймов обеспечивает необходимую опору для стены, и такое расположение позволяет удобно устанавливать четырехфутовые панели из строительных материалов, таких как гипсокартон, панели и фанера.

Добавление двери

Помимо основной конструкции, состоящей из стоек и пластин, дверь также может быть встроена во внутреннюю стену. Дверная рама будет включать в себя шпильки типа “король” и “домкрат” для поддержки боковых сторон, а также выступы и шпильки для удержания веса над проемом.

Должна быть изготовлена ​​рама для размещения двери с установленной подошвой для устойчивости, после чего пластина может быть вырезана после завершения строительства.См. Эту ссылку, чтобы узнать больше об обрамлении новой двери.

Планирование новой стены

Если новая перегородка будет построена перпендикулярно балкам перекрытия, вы можете выбрать любое размещение, соответствующее вашим целям. Если вы должны построить новую стену параллельно балкам, постарайтесь выровнять ее с существующей балкой, чтобы верхняя плита могла быть прибита к ней непосредственно. В противном случае для параллельного размещения потребуется добавить блокировку 2×4 между существующими балками, чтобы обеспечить каркас для крепления верхней пластины.Для установки нового перекрытия потребуется доступ к балкам перекрытия, что в некоторых случаях может оказаться затруднительным.

Отметьте место для новой стены, измеряющее расстояние от существующей стены на другой стороне комнаты. Измерьте с обоих концов и отметьте потолок, где будет новая верхняя пластина. Протяните обведенную мелом веревку между двумя отметками и защелкните ее, чтобы обозначить место для верхней пластины на потолке.

Удерживайте отвес за оба конца троса, чтобы найти соответствующие точки на полу.Отметьте пол в этих точках и защелкните мелом шнурок, чтобы отметить место для новой подошвы на полу.

Требования к пиломатериалам

Измерьте длину новой стены. Также измерьте высоту потолка в нескольких местах по длине этого помещения. В большинстве случаев высота потолка может незначительно варьироваться по длине комнаты. Найдите самое короткое расстояние от пола до потолка и соберите новый каркас на этой высоте.

Определите количество стоек, необходимых для строительства стены, разделив полученную длину на 16 дюймов.Для 10-футовой стены потребуется 7 внутренних стоек плюс 2 концевых стойки, всего девять. Если размер вашего потолка составляет 8 футов или меньше, вы можете использовать 8-футовую древесину для шпилек. Если высота превышает 8 футов, что более вероятно, используйте 10-футовую древесину для шпилек. Измерьте длину стены, чтобы выбрать доски для верха и подошвы. Доступны доски два на четыре от 8 футов до более 20 футов, поэтому выбирайте доски, которые немного длиннее, чем длина, которая вам нужна, и обрежьте их до нужного размера.

Если вы добавляете дверь в стену, вам также нужно будет произвести расчет для стоек короля и домкрата, а также построить перемычку при покупке пиломатериалов.

Строим каркас

Отрежьте верхнюю часть и подошву до измеренной длины новой стены. Возьмите самый короткий размер потолка, вычтите 3 дюйма из толщины двух пластин и отрежьте все стойки до этой длины. Рассчитайте расположение любого дверного проема и отрежьте домкрат и подрезайте шпильки нужной длины. Создайте заголовок и приготовьте его, когда будете разрабатывать остальную часть каркаса стены.

Постройте каркас из бруса, лежащего на краю, на полу рядом с тем местом, где он будет возведен.Положите верхнюю часть подошвы и подошву рядом и измерьте, начиная с одного конца. Отметьте обе пластины одновременно через каждые 16 дюймов по их длине для шпилек и отметьте место для любого дверного проема, используя эти расчеты. Разделите пластины и уложите между ними предварительно нарезанные шпильки, чтобы центры совпадали с каждой отметкой. Забейте пластины в шпильки, используя по два гвоздя 16d с каждого конца. Кроме того, уложите предварительно собранные шпильки жатки, калеки и домкрата на место и прибейте их к королевским шпилькам и пластинам.

Возведение стены

На отметке пола прибейте два блока к подошвам соседних стен, чтобы они действовали как скоба. Или, если пол не закончен, вы можете прибить пару блоков по меловой линии для подошвы. Используйте блоки, чтобы удерживать нижнюю часть новой рамы на месте, одновременно поднимая верхнюю пластину к потолку. Заклините конструкцию между потолком и полом, используя небольшую кувалду, чтобы постучать по пластинам по мере необходимости, чтобы поднять ее по вертикали.

Установите новую раму по отвесу и под прямым углом, используя уровень, прижатый к краю шпилек.Постучите по пластинам тем или иным способом, пока они не совпадут с отметками, а все гвоздики не покажут вертикальное положение по центру пузыря на уровне. Если какая-либо точка вдоль новой стенной рамы не прилегает плотно из-за разницы в высоте потолка, используйте деревянные прокладки, вбитые под подошву подошвы, чтобы затянуть прилегание.

Убедитесь, что рама имеет квадратную форму на соседних стенах, используя квадрат для обрамления, а затем закрепите ее на месте с помощью гвоздей 16d, вбитых через две пластины в существующий каркас. Если вы не хотите использовать гвозди, вы также можете использовать трехдюймовые винты для настила, вбитые в пластины в балки.Завершите установку, прикрепив верхнюю пластину к балкам потолка или добавленным блокам 2×4 между балками. Кроме того, прикрепите концевые шпильки к верху и подошвам соседних стен, используя технику ногтя.

Еще подобное на Do-It-Yourself-Help.com

Малый дом Строительство каркаса стен | Как оформить стену | Структурная древесина “два на четыре” | Уголки стены стержня

Монтаж стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянного миниатюрного дома обычно используется конструкционная древесина два на четыре типа , особенно для одноэтажных зданий, где стены не должны выдерживать нагрузку вышележащих уровней.Принцип возведения этих каркасных конструкций из дерева быстрый. Благодаря благоприятному весу конструкций отпадает необходимость в тяжелой подъемной технике. Вся работа может быть сделана человеческими силами. Если фундамент и конструкция перекрытия готовы, можно приступать к монтажу отдельных стен.

Рекомендуется предварительно разрезать и подготовить все компоненты. Массивная деревянная плита может обеспечить ровную поверхность для сборки отдельных стеновых частей в соответствии с документацией строительного проекта.Готовые стены возводятся и крепятся к полу; затем они скручиваются. Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления индивидуальных стен к фундаменту.
  1. опоры стен
  2. раскосы
  3. временная опора (распорка)
  4. опорные столбы
  5. Ремень (распорка)
  6. Балки комбинированные
  7. доска половая
  8. лестница
  9. верхняя пластина
  10. копытный

Стеновая конструкция состоит из нескольких стеновых компонентов, среди основных – горизонтальные плиты, вертикальные стойки, внутренний настил, распорка, дышащая мембрана, удерживающая внутреннюю влагу вдали от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как подпорка, обрешетка для фиксации различных слоев стены, защита от дождя, предотвращающая попадание влаги из внешней среды в стену, внешняя облицовка, защищающая от воздействия погодных условий и инсталляций.

Соберите первую стену на основании и закрепите на месте. Выровняйте стену, используя временные прибитые доски, и примените тот же метод к следующей стене; уравновесив его, прикрепите его к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незавершенную конструкцию более прочной и удерживает ее на месте. Когда все стены будут возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Обрамление углов / Несколько шпилек

Есть много способов решить проблему соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы дополнительно укрепить угловые стойки. Однако обычно теплового моста больше, и требуется больше материала.

Типы углов каркасных стен

Ненесущие стены – Конструкция каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение мостиков холода и разделение конструкций через разделительный слой – пароизоляцию.Есть много способов продолжить строительство перегородок, и для каждого из них важно работать точно и следить за тем, чтобы все размеры и уровень были правильными. В противном случае вся стена может быть недолговечной и склонной к изгибу, и впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом уже здесь для вас ! Здесь можно заказать множество иллюстраций, фотографий и руководств.
Способов соединения перегородок:
Опора для отделки потолка
  1. Блокировка прибита к балкам перекрытия
  2. балки перекрытия
  3. опора для гвоздей
  4. тарелка
  5. шпилька
Обрамление перегородки: внутренняя стойка, прикрепленная к стойке
  1. перегородка
  2. нижняя пластина
  3. лента полиэтиленовая
  4. изоляция в помещениях
  5. Стойка наружная
Внутренняя шпилька, прикрепленная к блокировке
  1. Наружная стеновая шпилька
  2. блокировка
  3. нижняя пластина
  4. шпилька перегородки
Внутренняя шпилька, прикрепляемая после монтажа гипсокартона
  1. Наружная стеновая шпилька
  2. вагонка
  3. шпилька перегородки
  4. нижняя пластина

Стяжки и изоляция

Распорка – одна из важнейших частей конструкции стены, предотвращающая деформацию или обрушение конструкции под действием боковых сил.Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45 ° до 60 °, так как слишком острый или тупой угол сделает распорку неэффективной. Наиболее часто используемые типы распорок – это либо диагональная блокировка, изготовленная из того же материала, что и несущий каркас, либо перфорированная ветровая стяжка, которая помещается поверх несущей конструкции и прибивается к ней гвоздями или привинчивается. Такие планки из дерева наиболее распространены, например, на традиционных крышах, где собираются заселить чердачное пространство.Кроме того, другой тип ветровой распорки изготавливается из плит OSB или фанеры, что также помогает сделать углы здания более жесткими.

Как работает диагональное блокирующее крепление.

Еще одна важная часть стены – теплоизоляция, обеспечивающая комфортную среду внутри здания независимо от погоды и температуры. Сегодня используется несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (полистирол). Несущий каркас стены обычно устанавливается после таких систем, как водопровод, канализация и т. Д., находятся на месте и непосредственно перед окончательной внутренней отделкой стен. Тепловая установка также размещается в крыше, между отдельными стропилами и в полу между балками.

Технологическая книга строительства малых домов

Вас интересует дополнительная информация по строительству домика ? Посмотрите мою новую книгу «Как построить крошечный домик», , где вы можете найти множество практических советов и инструкций, связанных с движением крошечных домиков!

Medeek Design Inc.- Обрамление 2×6

В целом каркас стен 2 x 4 конструктивно достаточен для многих небольших гаражей и сараев. Если высота несущей стены не превышает 10 футов, то каркас 2 x 4, как правило, соответствует нормам. Здесь, в Medeek Design, мы обычно указываем только 2 x 4 шпильки с шагом 16 дюймов, для небольших навесов и гаражей с шириной здания менее 16 футов. Все другие более крупные конструкции обычно вызываются с внешними шпильками 2 x 6 @ 16 дюймов. если не указано иное. Во всех наших планах используется двойная верхняя плита и одинарная (обрабатываемая давлением при опоре на бетон) нижняя плита.Этот тип обрамления считается «обычным световым каркасом» и полностью соответствует строительным нормам и правилам.

Обычно установка каркаса с использованием шпилек 2 x 6 вместо шпилек 2 x 4 может добавить дополнительные 40% к стоимости пиломатериалов по проекту. Однако преимущества использования кадрирования 2 x 6:

  • Конструктивная прочность здания значительно увеличена. Существует большая разница в прочности на сжатие, сопротивлении продольному изгибу и боковому прогибу между стеной 9 футов 2×4 и стеной 9 футов 2×6.
  • Больше места для изоляции, R-21 по сравнению с R-13, означает меньшие потери тепла и меньшие затраты на охлаждение и обогрев. Стены будут менее сквозняками, что повысит общий уровень комфорта жилого пространства.
  • Пространство для изоляции коллекторов с помощью жесткого пенопласта (R-15) толщиной до 2 1/2 дюймов, дополнительно увеличивает значения R.
  • Больше места для размещения инженерных сетей внутри каркаса (например, сантехника, электричество и т. Д.)
  • Более толстые стены с большей изоляцией означают лучшую звукоизоляцию, меньше внешнего шума внутри здания и наоборот.

Высокие стены

Если высота несущей стены превышает 10 футов, строительные нормы и правила требуют, чтобы они были спроектированы так, чтобы проверять их несущую способность, чтобы противостоять изгибу стоек из-за нагрузок вне плоскости. В некоторых случаях местные власти могут отказаться от этого, если для внешнего каркаса используются стойки 2 x 6, а высота вашей стены не превышает 12 футов.

Не стесняйтесь использовать наш калькулятор каркасных стен, чтобы проверить вместимость ваших каркасных стен.

Практичность зазора между шпильками

16 “о.c. Интервал лучше подходит для размещения и поддержки настенных стеллажей и систем хранения, чем расстояние 24 дюйма, что обеспечивает большую гибкость планирования.

Исключения

Иногда местные власти будут вводить требования к каркасу стен 2 x 6 из-за чрезвычайно сильных снеговых нагрузок, сильных ветров и максимальных показателей теплоизоляции стен. Примечание: если ваш план предусматривает обрамление 2 x 4 и требуется 2 x 6, вы обычно можете просто заменить материал 2 x 6 для стоек, верхних и нижних панелей стены.(Местные власти могут проконсультировать вас по этому поводу).

Уголок

Энергоэффективные конструкции, соответствующие IECC и государственным энергетическим кодексам, являются обязательной частью современного жилищного строительства. Большая ширина стены 2 x 6 обеспечивает большую изоляцию на внешних углах стены и большую гибкость в методах обрамления. В приведенной ниже матрице показано множество способов обрамления внешней угловой стены 2 x 6:


Если у вас есть вопросы по обрамлению стен, свяжитесь с нами.

Что такое каркасная конструкция? Полное руководство

Каркасная конструкция распространена во всем мире. В Соединенных Штатах, например, большинство деревянных домов построено с использованием этого типа зданий. Каркасное строительство обычно начинается со строительства подоконника, который крепится к фундаменту.

Каркасная конструкция – это строительная техника, которая включает создание поддерживающего каркаса из балок, стоек и стропил, а также прикрепление к этому каркасу других строительных материалов.С квалифицированной командой вы сможете быстро реализовать этот строительный стиль.

Из этой статьи вы также узнаете следующее о конструкции каркаса:

  • Что влечет за собой конструкция каркаса
  • Системы каркаса
  • Конструкция каркаса платформы
  • Конструкция балочного каркаса
  • Конструкция стойки и балки
  • Преимущества конструкции деревянного каркаса
  • Преимущества конструкции стального каркаса
Что требуется при конструкции каркаса

Приступая к каркасному строительству, необходимо построить подоконник, соединенный с фундаментом.Следующий этап – прикрепление вертикальных шпилек к подоконнику. Стойки должны быть расположены через равные интервалы, чтобы создать сеть, которая прикрепляется к стропилам и балкам, составляющим дополнительные этажи или крышу. Специалисты по строительству могут использовать поперечные распорки или другие методы для поддержки каркаса.

Каркасное строительство больше похоже на создание каркаса дома с последующим прикреплением других строительных материалов. После завершения каркаса следуют стены и другие элементы. По мере того, как строители добавляют стены и пол, конструкция становится все более устойчивой.

Большинство подрядчиков строят каркас из дерева, которое требует аккуратной резки, чтобы гарантировать сохранение целостности каркаса. Если древесина не затвердеет должным образом, может произойти скручивание и коробление, что приведет к изменению формы и выравниванию конструкции. В регионах, где древесина дорогая, в каркасном строительстве можно использовать металлические балки, что может помочь сократить расходы на древесину.

Строителям приходится решать определенные проблемы с каркасной конструкцией. Пространства между стенами и балками могут быть проходами для огня, позволяя огню быстро распространяться с этажа на этаж.Деревянная каркасная конструкция уязвима для определенных видов повреждений, включая гниение. Строители проектируют стойки таким образом, чтобы конструкция выдерживала неудачу. Однако, если несколько соседних балок выйдут из строя, результаты могут быть катастрофическими.

При каркасном строительстве вес здания несут каркас или каркас, а не стены. Существенным фактором в конструкции каркаса является прочность каркаса. В прошлом в Европе были распространены дома с деревянным каркасом. Строители использовали кирпич или плетень и мазок, чтобы заполнить каркас.В больших современных конструкциях обычны стальные и железобетонные каркасы.

Каркасные системы

Существует три основных системы каркаса: каркас воздушного шара, стойка и балка и каркас платформы. Вы когда-нибудь смотрели на фотографии последствий урагана и задавались вопросом, почему у некоторых домов были крыши, а у других крыш нет? Что ж, это могло быть из-за систем каркаса, используемых в домах.

Каркасная система играет решающую роль в конструкции, поддерживающей стены, пол и крышу.В каркасных системах используются объемные пиломатериалы и конструктивные элементы для поддержки стены или покрывающих их материалов обшивки. Конструкция каркаса выгодна тем, что требует меньшего количества материалов для завершения конструкции. Каркасное строительство – идеальная альтернатива массовому возведению стен.

Конструкция рамы платформы

Конструкция каркаса платформы, также известная как западное обрамление, является наиболее распространенным методом каркаса в проектах жилищного строительства. Этот метод строительства предполагает независимое оформление каждого этажа обычного здания или сарая с столбами.Большинство подрядчиков знакомы с каркасом платформ. Обрамление платформы выгодно, поскольку в нем используется меньше древесины, чем при использовании других вариантов обрамления, например, опор.

Обрамление платформ – это общепринятый стандарт методов деревянного каркаса. В этом методе обрамления каждый пол обрамляется как отдельная единица путем прибивания горизонтального элемента каркаса к верхней части стеновых стоек. Фундамент надежно поддерживает одну конструкцию. Уровень земли затем служит платформой или сценой для строительства следующего этажа.Балки проходят перпендикулярно пластине подоконника и прикрепляют перемычку к концу каждой балки.

Преимущества конструкции рамы платформы
  • Одним из основных преимуществ использования конструкции рамы платформы является экономия древесины. С помощью этого метода строительства строители могут использовать более короткие куски дерева.
  • Так как платформы пола ограждают пространства стоек, строителям не нужно использовать противопожарные заглушки.
  • Каркас платформы делает строительство простым и безопасным, так как строители используют простые инструменты.Этот метод строительства требует меньших затрат на строительство и меньших трудозатрат.
Недостатки конструкции каркаса платформы
  • В каркасе платформы вертикальные стойки прерываются балками и перемычками, перпендикулярными направлению нагрузки на вертикальных линиях конструкции. В этих областях может возникнуть большая усадка, что приведет к проблемам с жесткими материалами сайдинга, такими как шпон.
  • Структурные проблемы могут возникнуть после завершения строительства. Эти проблемы могут возникнуть, если коллекторы и балки сжимаются при высыхании древесины.Если это произойдет, сайдинговый материал также потребует большего ухода.
Конструкция рамы воздушного шара

Популярный миф гласит, что Джордж У. Сноу, плотник из Чикаго, изобрел каркас воздушного шара в 1832 году, и это изобретение произвело революцию в строительной практике. Однако самые старые здания в столичном Чикаго предполагают, что ни Сноу, ни кто-либо другой из Чикаго не изобрели каркас воздушного шара.

Каркас из воздушных шаров – один из самых ранних методов деревянного строительства.Это влечет за собой создание легких деревянных каркасов вокруг стоек, которые непрерывно проходят от верха до низа здания. Обрамление воздушного шара начинается с шпилек, идущих снизу вверх, а шпильки добавляются на желаемой высоте.

Обрамление воздушных шаров в основном использовалось в США и Скандинавии, Канаде. В этом методе используются длинные элементы каркаса, также известные как шпильки, которые проходят от подоконника до линии кануна. К этим шпилькам прибивают конструкции промежуточного этажа. На стойках отмечается высота коллекторов, подоконников и высота следующего этажа.В настоящее время каркас воздушного шара заменен каркасом платформы.

Преимущества конструкции каркаса воздушного шара
  • Вы можете ожидать меньше проблем после завершения строительства, в отличие от конструкции платформы. Случаи растрескивания гипсокартона при баллонном каркасе редки, и вы можете быть уверены в прочности своего здания. Обрамление воздушного шара может быть идеальным, если вам нужен высокий дымоход, сводчатый потолок или двухэтажное открытое фойе.
  • Обрамление воздушных шаров также обеспечивает большую гибкость, особенно при оформлении окон.При обрамлении баллонов легче получить арочные или наклонные оконные верхние части. Также легко получить большие или сводчатые окна с баллонным обрамлением.
  • Баллонный каркас также обеспечивает более прямой путь нагрузки до фундамента здания. Используя баллонный каркас, торговые работники получают больше возможностей, особенно при прокладке трубопроводов, протягивании проволоки и воздуховодах, потому что им не нужно работать вокруг или через элементы каркаса.
  • Из-за более длинных рам, используемых в каркасе баллонов, легко получить более упругие конструкции.Таким образом, баллонный каркас делает конструкцию более устойчивой и способной противостоять порывам и быстрым ветрам.

Ниже представлено видео об идеях ремонта стен с баллонным каркасом:

Недостатки баллонного каркаса
  • В случае пожара ваше здание, скорее всего, будет разрушено намного быстрее. Это связано с тем, что конструкция воздушного шара обеспечивает легкий путь для распространения огня с одного этажа на другой. Если вы хотите уменьшить степень ущерба в случае пожара, вам необходимо установить противопожарные заграждения на каждом уровне.
  • При использовании баллонного каркаса изоляция между помещением и внешними стенами отсутствует. Следовательно, в будущем вы, вероятно, столкнетесь с увеличением счетов за электроэнергию.
  • По сравнению с каркасом платформы, создание баллона дороже. Строителям приходится использовать более длинные строительные балки, а это увеличивает затраты на строительство.
  • Стены, построенные с использованием баллонного каркаса, обычно очень тяжелые. Поэтому для возведения этих стен требуются дополнительные навыки, рабочая сила и специализированное оборудование.Тяжелые стены также делают строительство более сложным и рискованным.
  • Обрамление воздушного шара не обеспечивает рабочей площадки для работы на верхних этажах, в отличие от обрамления платформы. Рабочим тяжело дотянуться до верха строящихся стен. При изготовлении баллонов строительные леса важны для достижения вершины стен, поскольку стены обычно находятся на несколько этажей выше рабочей платформы.

Во многих регионах строительство аэростатов запрещено строительными нормами и правилами из-за опасности возникновения пожара.Однако набирает популярность каркас из баллонов, но строители используют стальные шпильки, поскольку они огнестойкие.

Конструкция стоек и балок

Конструкция из столбов и балок – это строительная техника, в которой вместо габаритных пиломатериалов используется тяжелая древесина. Стойко-балочное строительство уходит корнями в Азию. В настоящее время эта строительная техника распространилась во многих частях света. Эта строительная техника приводит к созданию прочных конструкций, о чем свидетельствуют постройки средневековья, которые сохранились до сих пор.

После суровых условий, таких как землетрясения и ураганы, столбы и балочные конструкции часто остаются стоять. Из-за отсутствия несущих стен возводить столбово-балочные конструкции несложно. Эта строительная техника легко настраивается с точки зрения дверей, окон и стойл для лошадей, которые могут быть добавлены в любую часть, которую владелец сочтет необходимой.

Несмотря на многочисленные преимущества столбов и балок, этот метод строительства встречается редко из-за непонимания со стороны подрядчиков и высоких материальных затрат.В некотором смысле конструкция столбов и балок аналогична деревянному каркасу, потому что оба метода ориентированы на заметный внешний вид открытой древесины. С большими деревянными опорами и балками требуется меньше опорных балок для создания исключительных открытых внутренних пространств.

Основное различие между конструкцией столбов и балок и деревянным каркасом заключается в том, как соединяются отдельные деревянные части. Для деревянных каркасов используются столярные изделия из дерева, а не стальные. Стыковые и балочные конструкции соединяются металлическими соединителями и элементами крепления.Стойко-балочная конструкция выгодна, поскольку требует меньших затрат на квалифицированную рабочую силу.

Стойко-балочная конструкция также имеет недостатки. Если влага конденсируется на стальных деталях, соединяющих балки, это может привести к образованию ржавчины, а окружающая древесина – к гниению. Столб и балка могут быть дороже деревянного каркаса в зависимости от сложности используемых металлических пластин. Использование разнородных материалов, металла и дерева, со временем приводит к расшатыванию швов.

Преимущества деревянного каркаса

Есть несколько преимуществ конструкции деревянного каркаса.Экологичная древесина – один из идеальных строительных материалов. Некоторые из причин, по которым сегодня растет популярность современных деревянных домов за пределами участка, включают:

Древесина – натуральный материал

Древесина – один из немногих натуральных строительных материалов, обладающих многочисленными преимуществами. Поскольку древесина нетоксична, химические пары из нее не проникают в здание. К древесине можно прикасаться и обращаться с ней безопасно. Чтобы превратить древесину деревьев в древесину, используемую для строительства, требуется минимум энергии. Из всех стандартных строительных материалов энергия, воплощенная в древесине, невелика.

Устойчивое использование древесины

На протяжении тысячелетий люди использовали древесину в каркасном строительстве, поскольку это экологично и устойчиво. Это возобновляемый строительный материал. Пока будут посажены новые деревья взамен срубленных, древесина будет оставаться доступной. Поскольку древесина доступна во всем мире и используется недалеко от источника, деревянное каркасное строительство способствует местной экономике.

Обеспечивает отличную изоляцию

Поскольку древесина является естественным изолятором, конструкция деревянного каркаса обеспечивает отличную изоляцию и помогает снизить счета за электроэнергию.Древесина обладает теплоизоляционными свойствами. Дом с хорошей теплоизоляцией потребует меньше энергии для отопления, а значит, вы будете использовать меньше ископаемого топлива.

Легко построить

Деревянные рамы легко изготовить, потому что древесина универсальна и может использоваться различными способами. Древесина легкая, поэтому ее легко установить даже с помощью простых инструментов. Строительство деревянного каркаса требует меньше энергии по сравнению с другими формами строительства. Доступны разные породы деревьев, и строители могут получить доступ к древесине разной текстуры, цвета и разной функциональности.

Бесконечные возможности дизайна

Конструкция с деревянным каркасом открывает безграничные возможности проектирования. Нет никаких ограничений по размеру и дизайну. Вам также понравятся непревзойденные технические и физические свойства дома из деревянного каркаса. Древесина – прочный материал, и большинство хорошо построенных деревянных конструкций служат сотни лет. По сравнению с другими строительными материалами, за деревянными конструкциями проще ухаживать.

Более короткое время сборки

Благодаря конструкции с деревянным каркасом вы сможете быстрее построить здание.Строители могут предварительно вырезать, модулировать и построить деревянную раму с высокой точностью, чтобы значительно сократить время сборки. Дома с деревянным каркасом возводить легче, чем каменные и кирпичные. Более быстрое время сборки поможет сэкономить время и деньги. Строительство деревянного каркаса также требует менее специализированного и дорогостоящего труда.

Преимущества конструкции стального каркаса

Для многих строителей конструкционная сталь всегда была универсальным строительным материалом. Сталь дает множество преимуществ, поэтому многие архитекторы и подрядчики переходят на конструкционные стальные конструкции каркаса по сравнению с другими материалами, такими как дерево.Есть много заблуждений об использовании стальных каркасов в зданиях. Некоторые из ключевых преимуществ конструкции стального каркаса:

Более быстрое время сборки

Время равняется деньгам и особенно важно в строительной отрасли. Многим клиентам нравится, когда проекты завершаются раньше срока и в рамках установленного бюджета. Если вы хотите завершить строительство здания в срок, не превышая свой бюджет, конструкционные стальные конструкции – это решение. Вы можете заранее изготовить стальные детали в соответствии с конкретным дизайном вашего здания.

Сталь легка

Если сравнить плотность стали с плотностью дерева, сталь тяжелее. Однако вес будет зависеть от типа стали. Например, стальной двутавр легче деревянного. Легкая сталь снижает затраты на транспортировку, снижает трудозатраты и упрощает системы несущих конструкций. Обладая всеми этими преимуществами, конструкция стального каркаса может снизить ваши строительные расходы.

Сталь экологически безопасна

Обычно стальные рамы изготавливаются из переработанных материалов.Кроме того, каждая стальная рама подлежит вторичной переработке, что делает сталь экологически чистым материалом. Сталь является самым перерабатываемым продуктом в мире, поскольку ежегодно перерабатывается более 80 миллионов тонн стали. С 1990 г. сталелитейная промышленность сократила выбросы CO2 на 35%.

Промышленность также снизила удельную энергоемкость тонны стали на 28%. Использование удобной и герметичной стальной рамы помогает обеспечить герметичность вашей конструкции.

Снижение затрат на техническое обслуживание

Стальные рамы требуют меньших затрат на строительство.Поскольку материал прочный, он требует меньших затрат на обслуживание в течение всего срока службы здания. Цены на сталь ниже, чем они были несколько лет назад из-за высокого спроса на сталь в строительном бизнесе. Стоимость строительства ниже, поскольку сталь универсальна и ее легко формовать в различные конструкции.

Устойчив к суровым условиям

Сталь устойчива к насекомым и вредителям. Этот материал невосприимчив к разрушающему воздействию насекомых и вредителей. В отличие от деревянного каркаса, который требует интенсивной обработки древесины для предотвращения повреждения вредителями, сталь устойчива к вредителям.Сталь также устойчива к суровым погодным условиям и влаге. Вы можете сделать сталь устойчивой к ржавчине, обработав ее горячим цинкованием или дополнительной порошковой обработкой.

Подведение итогов

При каркасном строительстве вес конструкции лежит на каркасе каркаса. Следовательно, наиболее важным фактором в конструкции рамы является прочность и устойчивость рамы. Плохая конструкция каркаса или использование некачественных материалов может привести к разрушению всего здания. Однако при правильных процедурах и строительных материалах каркасные здания легко возводить и они долговечны.

Источники

16 по объяснению и учебному пособию по обрамлению центральной стены

Если вы готовы изучать столярное дело, вы быстро обнаружите, что термин 16 по центру будет применим (по крайней мере частично) практически ко всему, что вы делаете при строительстве / ремонте. В этом уроке я объясню, что это значит, почему это так важно и КАК легко применить его к любому проекту.

Если вы начинающий плотник, готовитесь к домашнему проекту или просто любопытствуете, эта статья расскажет вам все, что вам нужно знать.

«16 по центру» – термин, обозначающий расстояние между стойками стены.

Это также может относиться к расстоянию между балками пола, стропилами и т. Д., Но для простоты мы продолжим использовать в качестве примера каркас стен.

Чтобы быть конкретным, 16 дюймов по центру означает, что центр любой стойки стены всегда должен располагаться на некотором «приращении» в 16 дюймов от конца стены.

Например, расстояние от конца стены до центра первой стойки должно быть 16 дюймов, расстояние до центра второй стойки должно быть 32 дюйма (16 + 16 = 32), затем 48 (32 + 16 = 48) и т. Д.Этот интервал в 16 дюймов служит нескольким целям в конструкции, которые я объясню ниже.

Почему так важно расстояние между шпильками в 16 дюймов?

Первая и наиболее очевидная причина, по которой расстояние между стойками составляет 16 дюймов, заключается в том, что это то, что большинство строительных норм и правил требует с точки зрения структурной целостности. Однако стоит отметить, что некоторые приложения могут требовать чего-то другого.

Например, если вы намереваетесь установить тяжелый плиточный пол и мебель или построить большой каменный камин, расстояние в 12 дюймов может быть более подходящим, чем стандартное 16 для любых несущих стен или балок пола, которые будут выдерживать этот дополнительный вес.

Вторая причина, по которой большинство каркасов выполняется на основе шестнадцати центральных компоновок, заключается в том, что большинство строительных материалов производятся с длиной 8 и 16 футов, чтобы максимизировать производство и минимизировать отходы. Полные 8-футовые или 16-футовые детали (какими бы они ни были) всегда должны приземляться в центре стойки, позволяя следующей части упираться в нее, и обе части должны быть прибиты / прикручены к одной и той же стойке.

Таким образом, даже если вы строите стену, которая была полностью ненесущей, вам все равно следует расположить стойки с шагом 16 дюймов по центру.Таким образом, когда придет время повесить гипсокартон или прибить гвоздь, у вас всегда будет шпилька там, где она вам нужна.

Как разместить каркас до 16 по центру.

Теперь, когда фон убран, давайте посмотрим, КАК вы на самом деле применяете эту информацию в кадре. Мы снова будем использовать здесь в качестве примера каркасную стену, но ее можно применить ко всему остальному, например к балкам перекрытия.

  • Шаг 1. Навесьте рулетку на дальний конец верхней или нижней пластины, чтобы начать разметку. В конечном итоге вам нужно будет отметить как верхнюю, так и нижнюю пластины. («Пластины» – это горизонтальные стойки 2х4 вверху и внизу стены, охватывающие всю длину)
  • Шаг 2 – Используя квадратик скорости и карандаш, наметьте линию поперек пластины на расстоянии 15 1/4 дюйма и поместите X на ПРАВОЙ стороне этой отметки. Назначение X состоит в том, чтобы вы знали, с какой стороны лески прибить шпильку, шпилька всегда прибивается НА X. Это отмечает расположение первой шпильки.ЛЕВАЯ сторона доски должна быть на одном уровне с линией, которую вы только что сделали, и закрывать X. Измерение 15 1/4 гарантирует, что ЦЕНТР шпильки попадет точно на 16 дюймов.
  • Шаг 3 – Забейте временный гвоздь или винт в метку 15 1/4, которую вы сделали на шаге 2. Вы будете использовать этот гвоздь, чтобы зацепить ленту и сделать все свои 16-дюймовые метки. Это удобный трюк, так что добро пожаловать заранее.
  • Шаг 4 – Навесьте рулетку на гвоздь и сделайте отметку через каждые 16 дюймов от нее.
    Как и в шаге 2, используйте квадрат скорости, чтобы нарисовать красивую линию на каждой отметке, и нарисуйте X на ПРАВОЙ стороне каждой отметки. Проделайте это по всей длине стены, сделав линию и крестик через каждые 16 дюймов – 16, 32, 48, 64, 80, 96 и т. Д.
  • Шаг 5 – Прибейте шпильки к стене. Вот и все!

После того, как ваша верхняя и нижняя пластины будут отмечены, просто поставьте шпильки на крестики и все!

Следуйте этим простым шагам, и расстояние между стойками стены теперь будет идеально 16 по центру каждый раз.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
