Отделка каркасного дома фасадными панелями

Отделка каркасного дома современными  фасадными панелями смотрится не только эстетично, но и тем самым обеспечивается защита он внешних негативных факторов.  Каркасные дома возводятся по уникальной технологии, позволяющей создавать разные формы и дизайн при оформлении фасада. К розничной продаже представлено множество материалов, но чтобы не запутаться при выборе стоит провести сравнение их параметров. Отделка каркасного дома фасадными панелями завоевала популярность в наше время.

Содержание

1. Назначение наружной отделки каркасного дома
2. Требования к материалам наружной обшивки
3. Преимущества фасадных панелей
4. Какие виды бывают
5. Инструкции по монтажу фасадных панелей на каркасный дом

Назначение наружной отделки каркасного дома

Каркасный дом — это здание, построенное из брусьев и утеплителя, закрепленного сверху. Обшивка последнего производится плитами ОСБ,  цементно-стружечными или листами фанеры.

Финишная деталь для закрытия каркаса — это облицовка, назначение которой:

1. Повышение эстетических качеств фасада.
2. Увеличение свойств изоляции, в связи с образованием дополнительного слоя, то есть обеспечивается энергоэффективность.
3. Срок эксплуатации строительной конструкции будет более длительным, так как элементы строения защищены от воздействия ультрафиолета, повышенной или повышенной температуры и влажности.

При выборе материала следует руководствоваться не только внешними характеристиками, но и техническими параметрами.

Требования к материалам наружной обшивки

Обшивка каркаса дома выполняет одновременно несколько задач, но существуют основные требования, предъявляемые к ней:

1. Стойкость по отношению к погодным условиям. При колебаниях температур, обледенениях и намоканиях материал должен форму первоначальные показатели.
2. Повышенная прочность. При воздействии механических нагрузок не должно оставаться остаточных деформаций.
   К примеру, если фасады затронуты ветками или сильным градом, то причиной порчи материала эти факторы не должны быть.
3. Стойкость окраса. Краска, используемая для покраски фасадных панелей не должна выцветать.

Перечень дополнительных качеств, аргументирующих пользу выбранного материала:

1. Минимальная стоимость.
2. Небольшая масса.
3. Несложная технология выполнения монтажных работ.
4. Простота и неприхотливость ухода за панелями.

Современные материалы выпускаются со всеми перечисленными качествами, так как производитель проводит оценку всех ситуаций.

Преимущества фасадных панелей

Обшивка каркасного дома стеновыми панелями обладает следующими достоинствами:

1. Защищенность дома от атмосферных воздействий надежна.
2. На панелях не образовывается ржавчина, то есть воздействие ультрафиолетовых лучей переносится легко.
3. Специальной подготовки поверхности перед проведением монтажных работ проводить не требуется. Работа выполняется по все времена года.
4. Закрепление фасадных плит осуществляется легко: на шурупы, саморезы или строительные гвозди.
5. Возможность расположения панелей вертикально или горизонтально. Таким образом, можно создать декорацию и обшивку у оконных проемов.
6. Панели прекрасно походят для выполнения ремонтных работ старых зданий.
7. Имитация с помощью нанесенного рисунка в виде кирпича, дерева или мрамора обуславливает великолепный внешний вид строению.

Панели с полимерным покрытием, изготовленные из алюминия или стали с перфорированной и гладкой поверхностью защищены поверхностным слоем. У такого материала отмечается ряд достоинств:

1. Продолжительный срок службы, составляющий более 30 лет.
2. Показатель морозоустойчивости достигает 50 циклов.
3. Устойчивость к образованию ржавчины.
4. Непроницаемость влаги.
5. По классу пожароопасности относятся к негорючим материалам.
6. Не подвергаются деформации при эксплуатации.
7. Цвета предлагаются в большом ассортименте.
8. Коэффициент поглащения шума достигает 20 дБ.
9. Кислотоустойчивость.
10. Прочность по отношению к ударным нагрузкам — 50 кг/см.

Фасадные панели для наружной отделки поверхности дома зарекомендовали себя как универсальный материал, пользующийся спросом потребителя.

Какие виды бывают

На современном рынке множество разного вида материалов, предназначенных для отделки зданий снаружи.

Перечень пользующихся потребительским спросом:

1. Навесные. С помощью этого вида панелей можно не только придать эстетику внешнему виду  сооружения, но и утеплить здание. Можно использовать металл, кирпич или стекло. Особенно актуально применение навесного фасада с вентиляцией.
2. Мокрый способ облицовки фасада. Выполняется акриловой  или минеральной штукатурки.
3. Выполнение отделки фасадным кирпичом.
4. Применение сайдинга.
5. Облицовка ПВХ панелями.
6. Устройство термопанелей, содержащих в основе пенополиуретан. Здание вс их помощью утепляется, а фасад становится эстетичным.
7. Плита для фасада. Закрепляется на клей или с помощью крепежей.
8. Обшивка материалом Блок-хаусом придает эстетику, естественность и экологичность.

При выборе любого из видов отделки важно правильно выполнить все работы. Обшивка должна быть сделана качественно, панели важно укладывать без щелей и зазоров, а фиксировать к основанию нужно надежно.

Основание, на которое закрепляются панели должно быть чистым, без трещин. Последние необходимо ликвидировать заранее.

Инструкции по монтажу фасадных панелей на каркасный дом

Алгоритм выполнения операций:

1. Подготавливается обрешетка из бруса, после производится обработка дерева антисептическим составом или спреем на основе металла.
2. Производится установка рамы, J -профиля и участков по горизонтали для фиксации панелей либо под вертикальные углы или участки. Каркас обеспечивает вентиляцию и создает ровное основание.
3. В пустоты укладывается утеплитель или материал, обеспечивающий гидроизоляцию. Это необходимо для создания теплового экрана для сохранения тепла в доме.

Как осуществляется установка первой панели:

1. Закрепление стартовой планки к нижней точке здания. Для этого от каждого края стены оставить расстояние по 10 см для монтажа внешних уголков. Важно выдержать горизонтальность положения, так как все оставшиеся панели будут монтироваться относительно первой.
2. В некоторых случаях необходимо применить УШМ для подрезания 1-го ряда панелей. В данных ситуациях стартовый профиль использовать не нужно, а закрепление производится на гвозди. Для последних предварительно просверливается отверстие. Следующие ряды устанавливаются с маленьким расстоянием, необходимым для расширения материала.

Верхний ряд зачастую приходится подрезать, но следует учесть, что при нарушении защитного слоя внешне панели будут выглядеть не только неэстетично, а также нарушаться их характеристики.

О специфике установки панелей:

1. Фибропанели. Установка производится на каркас, закрепленный на кронштейнах. Прослойка — паронит для снижения нагрузки на конструкцию.
2. Пластиковые панели. Монтаж осуществляется от угла сооружения снизу, замки крепятся к обрешетке на саморезы и соединяются между собой.
3. Металлические панели. На основание закрепляется металлическая обрешетка, закрепляемая на перфорированные подвесы. Монтаж сайдинга начинается с угловой части.

Внешняя отделка зданий осуществляется легко и для этого не обязательно обладать опытом в строительстве.

Монтаж панелей на фасад каркасного дома

После того как каркасный дом был выстроен, его окна и двери были установлены, а стены утеплены, можно переходить к следующему этапу строительства, в качестве которого выступит обшивка поверхности стен. В этот момент перед каждым мастером возникает вопрос, чем обшить каркасный дом снаружи. Вариантов несколько: можно использовать доску, например, вагонку, или виниловый сайдинг, а также фасадные виниловые панели или вентфасады.

Стеновые панели для каркасного дома бывают двух типов: пустотелые панели и панели, заполненные утеплителем.

Часто принимают решение обшить каркасный дом снаружи с использованием сайдинга, руководствуясь тем, что данный материал обладает длительным сроком эксплуатации, который превосходит этот показатель у досок из натуральной древесины.

Так, сайдинг способен прослужить в течение минимум 40 лет, а срок годности досок равен всего 20 годам.

Каркасный дом часто обшивают панелями сайдинга еще и потому, что, в отличие от натуральной древесины, этот материал не подвергается воздействию грибковых гнилостных образований, кроме того, он достаточно устойчив к воздействию солнца, чего нельзя сказать о древесине, которая от ультрафиолета со временем растрескивается. Панели сайдинга не нуждаются в дополнительном окрашивании, а цветовая гамма таких панелей весьма разнообразна, чтобы соответствовать вкусам потребителей. Выбрав деревянную обшивку для дома, ее необходимо будет дополнительной обрабатывать, что предполагает шлифовку, обработку двумя слоями олифы, а также окрашивание масляной краской, что иногда заменяют обработкой с применением защитного декоративного лака.

У сайдинга имеются и недостатки, среди которых можно выделить стоимость и дополнительные комплектующие для монтажа. Для панелей сайдинга понадобится уголок и соединительная планка. Но, несмотря на весь ряд плюсов и недостатков, сайдинг и древесина широко применяются в процессе выполнения обшивки стен деревянных домов.

Обшивка фасада при помощи доски из натуральной древесины

Конструкция утеплённой стены , обшитой фасадной доской: 1-пароизоляция; 2-наружная стена; 3-теплоизоляция; 4-гидроветрозащита; 5-деревянная подконструкция; 6-фасадная доска.

Перед началом процесса обшивки нужно произвести подготовительные работы. Для этого следует подготовить доску — вагонку, влажность которой не должна превысить показатель в 10-15 процентов. Если влажность древесины окажется больше нормы, когда отделка стен будет завершена, начнется дальнейшая усушка, что станет причиной изменения плотности соединения соседних досок, образования щелей, что негативно скажется на внешнем виде всего здания.

Каркасный дом снаружи рекомендуется обшивать в конце августа, работы можно проводить вплоть до начала сентября, т.к. воздействие солнца на отделочный материал не имеет столь высокой интенсивности, чего нельзя сказать о летних месяцах. Таким образом, закупку досок для обшивки необходимо производить заблаговременно, не позже конца мая или первой половины июня. Это обусловлено тем, что для усушки древесины до необходимой влажности при естественных условиях потребуется не менее двух месяцев.

Следующим этапом станет процесс обшивки стен каркасного дома. Работы в данном случае следует начинать снизу. Панель должна быть расположена пазом вверх, а вот шип следует направить вниз, укрепив стартовую (первую) доску. Горизонтальность доски нужно измерять строительным уровнем.

Вторая и последующие доски должны быть укреплены таким образом: паз следует вставить в шип. Используя киянку, доску сверху следует несколько раз ударить, делать это надо аккуратно, чтобы стенка паза вагонки не была повреждена. Эта процедура необходима, чтобы шип как можно плотнее вошел в паз. Доска должна быть укреплена двумя гвоздями по краям панели, при этом следует отступить по сантиметру от края доски. Панель по длине должна быть укреплена гвоздями с шагом не больше 50 см.

После завершения обшивки каркасного дома снаружи по углам здания в вертикальном положении следует укрепить доски: одну доску крепят внахлест другой, чтобы панели образовали угол. По такому же принципу предстоит установить наличники на оконные проемы.

Вертикальная обшивка из шпунтованных досок.

Обшивать фронтон можно, укрепляя доски вертикально или горизонтально по желанию. Следует руководствоваться тем же принципом при соединении досок, как и в процессе обшивки дома снаружи. После завершения обшивки досками нужно в короткие сроки покрыть поверхность краской.

Следующим шагом выполнения работ станет подготовка поверхности к окрашиванию. Для того чтобы поверхность после окрашивания оказалась ровной, следует с помощью шлифовальной машины подвергнуть основание обработке, машинку надо заправить наждачной бумагой, градация зерна которой может варьироваться в пределах 25-120, в качестве оптимального варианта можно использовать зерно в 40.

Если фасад дома планируется окрасить масляной краской, предварительно необходимо будет нанести на поверхность обшивки два слоя олифы, а уже после высыхания можно приступать к окрашиванию фасада. Окрашивание поверхности осуществляют широкой кистью, допускается использование валика или краскопульта.

Вернуться к оглавлению

Обшивка фасада при помощи сайдинга: технология проведения работ

Схема стены, обшитой сайдингом.

Сайдинг представляет собой панель, которая состоит из спаренных досок по типу вагонки. Такие изделия имеют профильный паз с шипом и призваны обеспечивать фиксацию соседних панелей.

Панель обладает перфорированной кромкой с прорезями, предназначенными для крепления панели с помощью саморезов или гвоздей. Нижняя часть панели обладает отверстием, которое предназначено для отвода конденсата в полом пространстве между стеной дома и панелями.

Вернуться к оглавлению

Инструменты и материалы

• сайдинг;
• соединительная планка;
• уголок;
• строительный уровень;
• киянка.

Обшивка каркасного дома при помощи сайдинга может производиться с применением соединительной планки, но если вы хотите сэкономить, то можно предпочесть иной метод соединения панелей — внахлест.

Cхема пирога обшивки дома сайдингом с утеплителем.

Первым шагом, если вы решили обшить каркасный дом, станут подготовительные работы. Крепление изделий к поверхности стен можно производить несколькими способами. Панели могут быть укреплены непосредственно на сами стены дома или на каркас, материалом для которого можно использовать алюминий. В качестве альтернативы может быть выбран монтаж панелей на заблаговременно укрепленные к стенам бруски из дерева. Последний вариант способен обеспечить отличную вентиляцию пространства между стенами дома и обшивкой, в отличие от первого варианта.

Обшивка каркасного дома сайдингом, который будет укреплен на деревянные бруски, вместо каркаса на основе алюминия позволит сэкономить до 30 процентов денежных средств.

Первое, что в данном случае следует сделать, — укрепить деревянные бруски по периметру стен. Шаг между брусками должен оказаться не больше 50 см. Бруски могут обладать разным сечением. Укреплять их нужно в вертикальном положении, фиксируя гвоздями, длина которых варьируется в пределах 40-50 мм.

Каркасный дом по углам должен быть защищен виниловым уголком, который станет выполнять декоративную функцию и выступит в качестве углового соединения панелей.

Когда бруски укреплены, дом можно начинать обшивать. На нижний уровень обрешетки устанавливают стартовую планку, проверив при помощи уровня горизонтальность ее расположения. Только после того, как вы убедитесь, что горизонталь стартовой планки не имеет отклонений, можно укрепить ее при помощи саморезов к стойкам. Это нужно будет произвести по периметру дома.

Наружная обшивка стен каркасного дома виниловым сайдингом.

Каркасный дом должен быть обшит панелями, начинать укреплять которые следует с дальнего угла здания, это позволит при соединении изделий внахлест сделать швы с лицевой стороны построения незаметными.

Один конец изделия вставляют в паз уголка, а после необходимо вставить профильный шип в паз первой планки. Подобное соединение имеет свое название — замок, при верном его выполнении мастер, вставляя паз в шип, должен услышать характерный щелчок, означающий, что соединение произошло.

Перфорированная кромка панели имеет специальные прорези, посредством которых осуществляется крепление панели к поверхности стены с помощью саморезов. После того как первая панель была укреплена к бруску, можно приступать к креплению второй панели, используя принцип нахлеста на установленную ранее панель.

Дом снаружи обшивают, начиная с установки 1-го, нижнего ряда, продвигаясь по периметру дома, после можно приступать к установке второго и последующих рядов.

Дом снаружи по фронтону обшивается в таком же порядке, как и при монтаже панелей на поверхность стен, однако в процессе обшивки фронтона не нужно использовать соединительный уголок.

Вернуться к оглавлению

Завершающие работы

Панели на доме должны быть обрезаны под углом, который будет равен уклону крыши, полученные концы следует завести под выступ, обеспечив расстояние минимум в 1 см между торцом панели и досками обрешетки. Данная процедура поможет устранить выгибание панелей при усадке здания. Для того чтобы придать дому законченный вид, сверху стен следует установить финишную планку, а на границе обшивки и фронтона — пластиковый уголок, который будет фиксировать нижнюю панель, применяемую при обшивке фронтона, кроме того, это поможет скрыть стык панелей.

http://moidomkarkas.ru/youtu.be/cOegkezp5a8

Дом имеет более эстетичный вид, когда скрыты торцы панелей. Для этого производят отделку оконных проемов, используя вместо наличников из дерева пластиковый уголок. Одна сторона уголка должна быть закреплена на лицевой стороне панелей, другая сторона станет скрывать их торцы. Уголок должен быть установлен с расчетом, чтобы одним торцом он прилегал к проему окна. Обрезка панелей может быть осуществлена с помощью пилки по металлу. Итак, если вы уже решили, чем обшить каркасный дом, то можно приступать к подготовительным работам.

Устройство каркасной стены

Устройство каркасной стеновой панели, схема сборки каркасной стены с ОСП

Преимущество каркасных стеновых панелей: цена, небольшой вес, отсутствие необходимости использования спецтехники (панели легко монтируются руками), надежное соединение панелей друг с другом, самостоятельный выбор утеплителя в зависимости от климатической зоны, удобство при монтаже электропроводки и сантехники, неприхотливость при транспортировке и возможность хранения на открытой площадке.

Каркасная стеновая панель

Стеновые панели производятся под утеплитель 100мм, 150мм и 200мм.

Стеновая панель состоит из деревянного каркаса, изготовленного из сухой строганой древесины северного происхождения, с одной стороны обшитого плитами ОСП

Варианты заполнения стеновой панели после сборки несущего каркаса дома

Схема наружной каркасной стены с ОСП состоит из:

Схема каркасной стены “Стандарт” Оптимальное соотношение цена-качество. ·         Деревянный каркас высотой 2,7 м., выполненный из пиломатериала сечением 42х97/147/197 ·         Базальтовый утеплитель Paroc, Rockwool или KNAUF Insulation, толщиной 100/150/200 мм ·         OSB-3 класса Е1 ДОК “Калевала”, толщина 9 мм. ·         Ветро-влагозащитная паропроницаемая мембрана Изоспан А / TyvekHousewrap ·         Брусок для внешней облицовки фасада ·         Декорация фасада блок-хаусом, (другие варианты облицовки фасада)
Схема каркасной стены “ЭкоЛогика” Применение OSB-3 EGGER класса E0 (без формальдегида). Деревянный каркас высотой 2,7 м., выполненный из пиломатериала сечением 42х97/147/197 Базальтовый утеплитель Paroc, Rockwool или KNAUF Insulation (без формальдегида), толщиной 100/150/200 OSB-3 класса E0 Egger, толщина 9 мм. Ветро-влагозащитная паропроницаемая мембрана Изоспан А / TyvekHousewrap Брусок для внешней облицовки фасада Декорация фасада блок-хаусом, (другие варианты облицовки фасада)
Схема каркасной стены “Северное сияние” Рекомендуется для территорий с морозными зимами! Для обшивки внешней стороны стены используется ветро-влагозащитная панель ISOPLAAT 12/25 мм толщиной, которая является дополнительным утеплителем и за счет повышенной паропроницаемости гарантирует отсутствие накопления конденсата. OSB-3 толщиной 9 мм класса Е0 EGGER/Glunz E1 FF с внутренней стороны стены. Деревянный каркас высотой 2,7 м., выполненный из пиломатериала сечением 42х97/147/197 Базальтовый утеплитель Paroc, Rockwool или KNAUF Insulation, толщиной 100/150/200 мм Изоплат 12/25 мм. Брусок для внешней облицовки фасада Декорация фасада блок-хаусом, (другие варианты облицовки фасада)
Схема каркасной стены “Северное сияние Люкс”  Новинка от ТМ Карельский профиль. Высокая энегроэффективность. Рекомендуется для территорий с суровым климатом. Для обшивки внешней стороны стены используется ветро-влагозащитная панель ISOPLAAT 25 мм толщиной в два слоя, которая является дополнительным утеплителем и за счет повышенной паропроницаемости гарантирует отсутствие накопления конденсата. OSB-3 толщиной 9 мм класса Е0 EGGER/Glunz E1 FF с внутренней стороны стены. Деревянный каркас высотой 2,7 м., выполненный из пиломатериала сечением 42х197 Базальтовый утеплитель Paroc, Rockwool или KNAUF Insulation, толщиной 200 мм Брусок для поперечного утепления базальтовым утеплителем толщиной 50мм Изоплат 25 мм два слоя Брусок для внешней облицовки фасада Декорация фасада блок-хаусом, (другие варианты облицовки фасада)
Схема каркасной стены “Сейсмостойкость 11 баллов” Рекомендуется для территорий с повышенной сейсмоактивностью! Используются специальные крепежные элементы (ванты) и OSB-3 толщиной 12 мм. Деревянный каркас высотой 2,7 м., выполненный из пиломатериала сечением 42/147/197 Базальтовый утеплитель Paroc, Rockwool или KNAUF Insulation, толщиной 100/150/200 мм OSB-3 толщиной 12 мм. класса Е1 ДОК “Калевала” система «сейсмо» крепежа в соответствии со специально разработанной проектной документацией Ветро-влагозащитная паропроницаемая мембрана Изоспан А / TyvekHousewrap Брусок для внешней облицовки фасада Декорация фасада блок-хаусом, (другие варианты облицовки фасада)
Схема каркасной стены “У…Дачный выбор” Деревянный каркас высотой 2,5 м. , выполненный из пиломатериала сечением 42х97 Базальтовый утеплитель Paroc, Rockwool или KNAUF Insulation, толщиной 100 мм OSB-3 класса Е1 ДОК “Калевала”, толщина 9 мм. Ветро-влагозащитная паропроницаемая мембрана Изоспан А Брусок для внешней облицовки фасада Декорация фасада блок-хаусом, (другие варианты облицовки фасада)

Внутренняя схема сборки каркасной стены

• Изоспан В, в качестве паробарьера для защиты утеплителя от насыщения парами воды изнутри помещения в зданиях всех типов.
• Внутренняя обшивка гипсокартоном

В качестве внутренней отделки стеновой панели возможно применение различный облицовочных материалов, таких как имитация бруса, евровагонка, стекломагнезит и т. д.

Преимущество каркасной стеновой панели: скорость и удобство монтажа.

Отделка каркасной стены гипсокартоном

Каркасная стеновая панель с OSB

Сборка каркасной стены с OSB

Как сделать монтаж фасадных панелей на каркасный дом в деталях подробно: Пошаговая инструкция

Требования к материалам наружной обшивки

Обшивка каркаса дома выполняет одновременно
несколько задач, но существуют основные требования, предъявляемые к ней:

1. Стойкость по отношению к погодным
   условиям. При колебаниях температур, обледенениях и намоканиях материал должен
   форму первоначальные показатели.
2. Повышенная прочность. При воздействии
   механических нагрузок не должно оставаться остаточных деформаций. К примеру,
   если фасады затронуты ветками или сильным градом, то причиной порчи материала
   эти факторы не должны быть.
3. Стойкость окраса. Краска, используемая
   для покраски фасадных панелей не должна выцветать.

Перечень
дополнительных качеств, аргументирующих пользу выбранного материала:

1. Минимальная стоимость.
2. Небольшая масса.
3. Несложная технология выполнения
   монтажных работ.
4. Простота и неприхотливость ухода за
   панелями.

Современные
материалы выпускаются со всеми перечисленными качествами, так как производитель
проводит оценку всех ситуаций.

Декоративная штукатурка

Декоративная фасадная
штукатурка представляет собой раствор из различных строительных материалов, в
которой присутствуют наполнители и связующие ингредиенты. Классификацию
штукатурных составов выполняют по типу вяжущего компонента:

• Цемент;
• Акрил;
• Силикат или жидкое стекло;
• Силикон.

При правильном нанесении
декоративная штукатурка обеспечивает фасадам привлекательный внешний вид,
которому не страшны солнечные лучи, ветровые и снеговые нагрузки, повышенная
влажность воздуха и серьезные перепады температур.

Кирпич

Кирпич – это один из старейших
отделочных материалов. В классическом варианте он производится из красной глины
и модификаторов. В числе его преимуществ можно отметить высокую прочность,
низкий коэффициент влагопоглощения, морозостойкость, долговечность и
привлекательный внешний вид. Как и любые другие отделочные элементы, кирпичная
обшивка выполняет сразу две функции – защитную и декоративную.

Фасадный


кирпич

В настоящее время
существует огромное разнообразие фасадного кирпича, открывающего безграничные
возможности для создания долговечных, привлекательных и стильных фасадов. Преимуществами
облицовки этого типа являются: устойчивость к атмосферным воздействиям, легкость
монтажа, универсальность применения и великолепные теплоизоляционные свойства.

Плитка


под кирпич

Облицовочная плитка под
кирпич в последние годы смогла получить широкое распространение. Стремительный
рост популярности этого вида отделочного материала обусловлен его доступной
стоимостью, эстетически привлекательным внешним видом, внушительным
разнообразием цветовых решений, форм, размеров и фактур. Сегодня покупателям
доступны следующие виды фасадной плитки под кирпич:

• Керамическая;
• Клинкерная;
• Бетонная прессованная;
• Керамогранит;
• Гипсовая.

Выбор материала
осуществляется исходя из особенностей и специфики условий эксплуатации.

Фанера

В каркасном домостроении
фанера применяется как для внутренней облицовки помещений, так и для обшивки
стен со стороны улицы. Однако, при выборе этого отделочного материала следует
иметь в виду что он отличается низкой влагостойкостью, в связи с чем листовая
обшивка в большинстве случаев выполняет формообразующую функцию и служит в
качестве черновой поверхности для финишной отделки фасадов.

Гонт

Гонт или деревянная черепица – это универсальный материал, обладающий интересным и эксклюзивным внешним видом. Чаще всего для его производства используются хвойные породы деревьев, отличающиеся смолистостью и высокой твердостью.

Процесс изготовления гонта сложен и включает в себя несколько трудоемких этапов, что объясняет его высокую стоимость. В отделке фасадов деревянная черепица позволяет обеспечить каркасному зданию индивидуальный и благородный облик.

Клинкерная


плитка

Клинкерная плитка –
специфическая фасадная обшивка, которая по целому ряду свойств близка к
обычному кафелю. По сути, речь идет о более экономичной и тонкой вариации
знакомого многим клинкерного кирпича. Для получения материала применяются
тугоплавкие сорта глины, песок, оксид железа и различные добавки, придающие
цвет готовой обшивке. Здание, облицованное такой плиткой, практически ничем
неотличимо от традиционной кирпичной кладки.

Искусственный


камень

Искусственный камень –
это достаточно новый облицовочный материал, который представляет собой
достоверную имитацию горных пород и минералов. Как показывает практика, в
отличие от натурального, искусственный камень обладает более привлекательными,
с эстетической и эксплуатационной точки зрения, свойствами. В частности, он его
отличает сравнительно небольшой вес, который не создает чрезмерных нагрузок на
каркас и перекрытия коттеджа.

Натуральный


камень

Отделка фасадов
натуральным камнем – это проверенный веками вариант защитной и декоративной
обшивки стен жилых зданий. Природный материал обладает солидным и
респектабельным внешним видом, который придает каркасному коттеджу ауру
надежности и достатка. Чаще всего для наружной обшивки используется: мрамор,
гранит, ракушечник, песчаник, травертин, известняк.

Альтернативные


материалы

На строительном рынке
представлен внушительный ассортимент традиционных, современных и альтернативных
отделочных материалов, предназначенных для облицовки фасадов каркасных зданий.
Так, например, интересным вариантом станет использование в качестве наружной
облицовки мозаики из битого стекла, фарфора, гальки, плитки и обломков камня.

В последние годы все чаще
для декоративного оформления фасадов применяются специальные полимерные
составы, в которые добавляется гранитная или мраморная крошка, дробленый кварц
и другие компоненты.

Виды крепежа и креплений используемых для вентфасадов

Для монтажных работ предназначено большое количество разных видов крепежных изделий в зависимости от типа панелей. Чтобы определить необходимое количество крепежа, нужно руководствоваться метражом дома, количеством крепежей на каждое покрытие. Среди них выделяют:

• фасадные саморезы;
• заклепки;
• всевозможные дюбеля;
• болты скрытого крепления;
• крепеж дуэт фасад и другие.

Фасадный саморез

Крепеж для вентилируемого фасада — саморезы из нержавейки (во избежание появления ржавчины). Фасадные саморезы не используют для оцинкованных систем, для них подойдут заклепки. А для алюминиевых панелей они подходят идеально.

Важно правильно закручивать саморез, нельзя не докручивать и перекручивать крепеж

Порядок работы: обшивку ровно прикладывают к обрешетке, затем прикручивают поочередно на саморезы.

Заклепки

Заклепки алюминиевые и из нержавейки применяются также при монтаже вентилируемых фасадов из алюминиевого профиля. У них бывают бортики увеличенные и выступающие. Диаметр совпадает с размером бортика.

Заклепка состоит из гильзы (нержавейка или алюминий) и втулки (нержавейка). Установленная в конструкцию гильза соединяет кронштейн с профилем. Втулка растягиваясь заходит в гильзу. Крепеж получается надежный.

Дюбель фасадный для крепления кронштейнов

В системах вентилируемых фасадов используют дюбели различной конфигурации

При их выборе надо обращать внимание на следующие нюансы:

• дюбель должен легко гнуться, не ломаться;
• толщина от 12 до 16 мм;
• покрытие дюбеля должно подходить для крепежа фасадной плитки;
• диаметр дюбеля зависит от нагрузки, веса обшивки;
• чаще всего используются тарельчатые дюбеля (зонтики, грибки) для фиксирования теплоизоляции: высверливается отверстие чуть больше размера крепежа и устанавливается дюбель.

Болты скрытого крепления

Представляет собой анкер или винт для скрытого крепежа фасада из камня, пластика, фиброцемента. Он устанавливается в заранее просверленное отверстие, закрепляется механическим способом.

Устройство вентилируемого фасада

Вентилируемый фасад — это способ обшивки дома, при котором между внешним слоем — обшивкой — и внутренними слоями — стеной, утеплителем и гидроизоляцией — обеспечивается воздушный зазор не менее 3 см.

Такое устройство обшивки имеет важное свойство — водный пар, выводящийся из толщи стеновых материалов, имеет возможность свободного выхода из утеплителя. Говоря проще — имеется постоянная возможность просушить стену и утеплитель

Этот вариант позволяет увеличить срок службы всех материалов, составляющих толщу стены, обеспечивает качественную работу утеплителя. Для фасадных панелей вентилируемый фасад — обычный тип установки, хотя возможен монтаж и без него, прямо на деревянные стены.

Обшивка

Выполняется, как правило, из жестких листовых материалов или дерева — гипсокартонных или гипсоволокнистых листов, фанеры, ЦСП, доски. К обшивке впоследствии крепится облицовка или декоративная отделка.

Ограничений по огнестойкости обшивки для 1-2 этажных зданий в строительных правилах нет. Но нужно учитывать общие принципы монтажа горючих материалов в соответствии с пожарной безопасностью.

Если в качестве обшивки используются нежесткие материалы, на этапе возведения каркаса должны устанавливаться диагональные связи:

• деревянные укосины, которые крепятся к 2-3 стойкам и врубаются торцами в нижнюю и верхнюю обвязку;

перфорированная стальная полоса;
короткие и длинные распорки.

Для крепления обшивки можно использовать гвозди и саморезы. Края листов должны располагаться строго по опорам или элементам обрешетки.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х15 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лагиИсточник goroddomov.ru

На обвязку устанавливается доска 20х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится саморезами. Лаги монтируются из досок такого же сечения. Крепятся саморезами или специальными уголками. Шаг установки – 30–60 см.

Следующий этап – утепление

Здесь важно подобрать качественный утеплитель

Стыки с лагами обязательно заделываются герметизирующими материаламиИсточник 9dach. ru

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

Инструкции по монтажу фасадных панелей на каркасный дом

Алгоритм
выполнения операций:

1. Подготавливается обрешетка из бруса,
   после производится обработка дерева антисептическим составом или спреем на
   основе металла.
2. Производится установка рамы, J -профиля
   и участков по горизонтали для фиксации панелей либо под вертикальные углы или
   участки. Каркас обеспечивает вентиляцию и создает ровное основание.
3. В пустоты укладывается утеплитель или
   материал, обеспечивающий гидроизоляцию. Это необходимо для создания теплового
   экрана для сохранения тепла в доме.

Как
осуществляется установка первой панели:

Закрепление стартовой планки к нижней
точке здания. Для этого от каждого края стены оставить расстояние по 10 см для
монтажа внешних уголков

Важно выдержать горизонтальность положения, так как
все оставшиеся панели будут монтироваться относительно первой.
В некоторых случаях необходимо применить
УШМ для подрезания 1-го ряда панелей. В данных ситуациях стартовый профиль
использовать не нужно, а закрепление производится на гвозди

Для последних
предварительно просверливается отверстие. Следующие ряды устанавливаются с
маленьким расстоянием, необходимым для расширения материала.

Верхний ряд
зачастую приходится подрезать, но следует учесть, что при нарушении защитного
слоя внешне панели будут выглядеть не только неэстетично, а также нарушаться их
характеристики.

О
специфике установки панелей:

1. Фибропанели. Установка производится на
   каркас, закрепленный на кронштейнах. Прослойка — паронит для снижения нагрузки
   на конструкцию.
2. Пластиковые панели. Монтаж
   осуществляется от угла сооружения снизу, замки крепятся к обрешетке на саморезы
   и соединяются между собой.
3. Металлические панели. На основание
   закрепляется металлическая обрешетка, закрепляемая на перфорированные подвесы.
   Монтаж сайдинга начинается с угловой части.

Внешняя отделка зданий
осуществляется легко и для этого не обязательно обладать опытом в
строительстве.

Монтаж рядовых панелей сайдинга

Монтаж рядовых панелей начинается сразу после установки стартовой полосы и угловых и Н-профилей. Сайдинг можно сразу резать на нужную длину, не забывая о необходимости оставлять температурные зазоры, которые для панелей составляют 12 мм.

Стартовая планка имеет замок, такой же, как у панелей. В него вставляется первая нижняя полоса до полного соединения и крепится по верхней гвоздевой планке саморезами.

Действуют обычные для сайдинга правила — саморез завинчивается точно посередине продолговатого отверстия и неплотно фиксирует деталь, оставляя возможность для свободного хода. Следующая панель крепится аналогичным образом. Сам по себе процесс создания плоскости прост и не требует особых познаний, кроме тех, что указаны.

ВАЖНО!
Каждые 3 ряда производится проверка на горизонталь и принятие мер к устранению перекосов, если они обнаружатся.

Неплотные соединения или иные причины могут нарушить правильное положение панелей, вызывая небольшие перекосы. Если не производить постоянный контроль, то к концу монтажа изменения могут стать заметными и вся работа окажется испорчена. Поэтому нужен периодический контроль и коррекция точности расположения ламелей к горизонтали.

Особенности монтажа панелей

Полипропиленовые фасадные панели Деке имеют технические характеристики, близкие к большинству пластиковых образцов обшивки — виниловых, акриловых и т.п.

Соответственно, условия монтажных работ, в частности — обязательное соблюдение тепловых зазоров — в той же степени актуально для панелей Деке.

Дело в том, что сплошное полотно обшивки, будучи плотно набранным без зазоров, при нагревании начнет расширяться и пойдет волнами. В некоторых случаях возможны разрушения гвоздевых планок — полос по краю панели с продолговатыми отверстиями для фиксации на основании при помощи гвоздей или, чаще, саморезов.

Во избежание порчи или нарушения внешнего вида обшивки в обязательном порядке должны соблюдаться температурные зазоры — щели между всеми соприкасающимися элементами обшивки. В особенности это условие актуально для элементов, нуждающихся в продольной стыковке (например, стартовая планка, J-планка и т.п.).

По тем же причинам гвозди и саморезы нельзя забивать/закручивать до упора. Между шляпкой и деталью оставляют около 1 мм, чтобы имелась возможность передвижения при изменениях размеров. Отверстия в гвоздевых планках имеют продолговатую форму.

Саморез завинчивается точно посередине, чтобы имелась возможность небольшого перемещения в ту или другую сторону. Единственный случай, когда это правило нарушается — установка вертикальных элементов (например, угловых планок). Для них саморез в верхнем отверстии устанавливается в верхней точке, чтобы деталь не опускалась вниз. Остальные саморезы располагаются по общей схеме.

ОБРАТИТЕ ВНИМАНИЕ!

Величина температурного зазора зависит от температуры при установке. Для жаркого летнего дня достаточно 2-3 мм, для холодного зимнего — не менее 6 мм.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол

Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

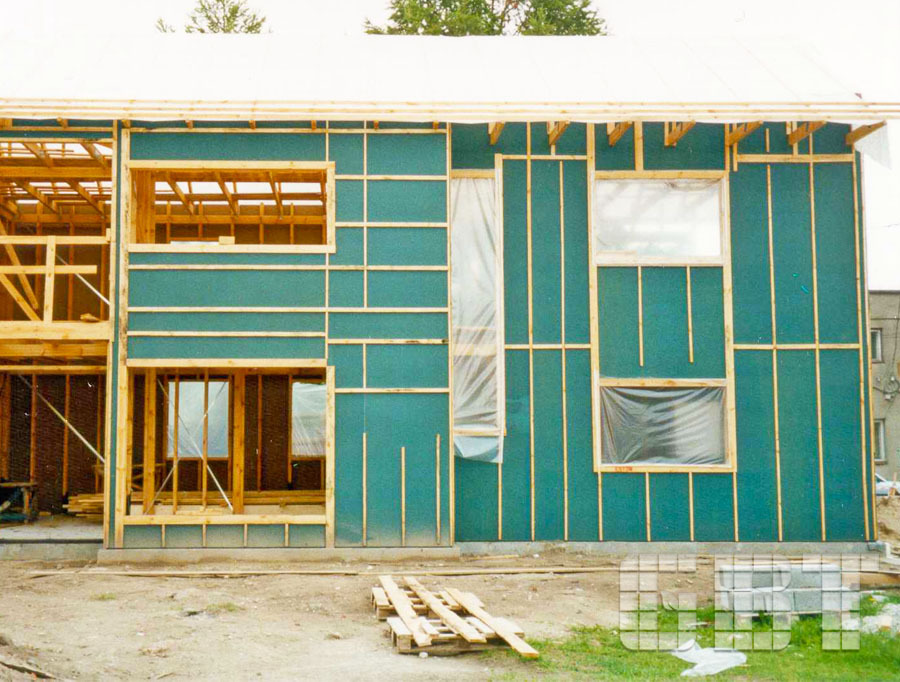

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Требования к материалам наружной обшивки

Обшивка придает каркасу строения определенную жесткость и берет на себя часть нагрузки. Это значит, что одним из основных критериев является механическая прочность материала на изгиб и сжатие, отсутствие усадки во время эксплуатации. Стены должны сохранять первоначальную форму годами, независимо от окружающих условий. Кроме того, обшивка должна быть устойчивой к влаге, резким перепадам температуры, воздействию микроорганизмов.

Обшивка придает строению дополнительную прочность

Далее нужно обратить внимание на легкость монтажа материала и его податливость при обработке. Если обшивать планируется своими руками, этот аспект имеет большое значение, ведь от него зависит, сколько сил и времени потребуется на работу

Материал должен легко поддаваться резке и сверлению, но при этом сохранять плотность на срезах, не крошиться, не растрескиваться. Ну и, разумеется, он должен быть долговечным, чтобы не пришлось менять обшивку каждые 10-15 лет.

Пример обшивки каркасного дома снаружи

Каркасные дома: отделка фасада в различных стилях

Каркасные дома: отделка фасада в различных стилях – sharkpool.ru

04/07/2021

Каркасные дома: отделка фасада в различных стилях

Содержание

Технологии возведения каркасных домов уже многие годы применяются в нашей стране. Речь идёт не только о многоэтажном строительстве, где каркас здания монтируется из сборного железобетона.
При малоэтажном возведении домов чаще используются деревянные каркасы. В данной статье мы расскажем, чем отделать фасад каркасного дома так, чтобы он выглядел современно и стильно.
Рассмотрим так же все нюансы отделки, и сопутствующие материалы, необходимые для её выполнения своими руками.

Виды каркасных домов

Прежде, чем обсуждать, как производится отделка фасадов каркасных домов, необходимо знать, какие виды таких конструкций существуют. Это имеет решающее значение при выборе материала для отделки фасада.
Естественно, что и технология отделочных работ при этом может отличаться. Наиболее часто встречаются три конструктивных вида каркасных домов: каркасно-стоечные, щитовые и каркасно-рамочные.

Каркасно-стоечный тип дома

• Каркасно-стоечные и стоечно-балочные типы не очень сильно отличаются друг от друга, поэтому их отделку можно рассматривать в общем. А суть такой отделки состоит в том, чтобы заполнить пространство между стойками утеплителем, и декорировать стены снаружи и внутри.
каркасного дома является многослойной. На фото сверху мы привели схему, на которой чётко видно расположение каждого слоя.
И первое, что необходимо сделать – это приобрести правильный утеплитель.
• Так как ширина деревянной стойки составляет 15см, то и толщина теплоизоляционного материала должна соответствовать этому размеру. Утеплитель нужно брать не рулонный, а в форме плит.
  Это могут быть различные виды ваты: минеральная, каменная, стекловолоконная. С таким же успехом применяют и пеноизол, изолон, пенополистирол.
• Самая низкая цена у пенопласта. К тому же, это самый лёгкий материал, что является несомненным его плюсом.
  Но есть и минус: из всех видов утеплителя, пенопласт наиболее горючий. Вы должны знать об этом, а использовать его или нет – решать вам.
• Когда ширина теплоизоляционной плиты на один-два сантиметра превышает расстояние между стойками, монтировать её очень удобно – утеплитель не выпадает из ячеек. С внутренней стороны по нему будет монтироваться пароизоляционная плёнка, например: «Изоспан В».
• Если вы приобретёте более современный утеплитель с фольгированной поверхностью, то его нужно будет монтировать фольгой внутрь дома и пароизоляционная плёнка не понадобится. Просто поверх утеплителя будет набиваться обрешётка из рейки 20*90мм.
• Такая же обрешётка будет и снаружи, но сначала гидроизоляция – она же ветрозащита. Тонкая рулонная мембрана в данном случае, будет неподходящим вариантом.
  От влаги она защитит дом, а от ветра – нет. Внешняя отделка дома каркасного, предусматривает использование в качестве ветрозащитного слоя трёхслойную диффузионную мембрану.

Для её фиксации используют контр-рейки 45*45мм, которые набиваются по высоте стоек. Внешняя обрешётка будет крепиться по этим же рейкам.
Когда начинка «пирога» будет готова, останется только облицевать его декоративным материалом. А каким именно – поговорим чуть позже.

Финский домик

Понятие «щитовой дом» нам хорошо знакомо, особенно в северных регионах. Это не что иное, как финский домик.
Как правило, это одно- двух этажное сооружение, имеющее двухскатную симметричную крышу.

Сборка финского дома из бруса

• По большому счёту – это коттедж, возводимый различными способами. Финские дома могут сооружаться из клееного бруса, или монтироваться из готовых щитов-панелей.
  Все детали дома производятся комплектно: и каркас, и стропила, и стены.
• Наименьшее время на сборку дома требуется именно щитовым конструкциям, не более одного месяца. Стеновые панели идут с завода уже начинённые утеплителем и даже электропроводкой, так что после сборки дома остаётся только финишная отделка.
• Стеновые панели производятся из OSB плит, которые, несмотря на своё древесное происхождение, обладают хорошей прочностью, устойчивостью к влажности, перепадам температур, плесени. Наружная отделка финского дома, собранного из панелей, может сводиться лишь к покраске стен.
• Но как это красиво смотрится, если покраску сочетать с другими видами отделки, например: с обшивкой вагонкой или контрастными рейками, набиваемыми по контурам щитов. Чтобы так отделать фасад дома из бруса, на его поверхность нужно монтировать фасадные панели с соответствующей фактурой.

В традиционных финских домах для изготовления конструкций и наружной отделки стен, всегда использовалось дерево. Но появляются всё новые отделочные материалы, и сегодня не составляет никакого труда придать деревянному дому любую внешность, в том числе и создать на стенах имитацию каменной кладки.

Каркасно-рамочная технология

Этот тип каркаса известен всему миру, как фахверк(см.Отделка фасада дома в стиле фахверк или классика жанра). Зародился он ещё в средневековье, и многие страны Европы – считают такой архитектурный стиль своим.
Суть его сводилась к тому, что сначала создавался каркас, основой которого служат не стойки, а рамы с распорками.

• Их полости заполняли подручным материалом: кирпичом, глиной, камнем. Сейчас появилось много других материалов, которые прекрасно выполняют эту роль, например: блоки из пенобетона, магнезитовые и цементно-стружечные плиты.
• Наружная отделка дома каркасного, типа фахверк, невероятно оригинальна и никогда не выходит из моды. Для её выполнения не нужны суперсовременные отделочные материалы.
  Красота фасада достигается разнообразием геометрических форм, образующихся балками – плюс контрастная окраска.
• Кстати, в настоящее время, для домов фахверк создают не только деревянные каркасы, но и металлические. Это увеличивает расходы на строительство, но такой каркас более долговечен – и тут уж не поспоришь.
• Процесс утепления такого дома похож на тот, который мы описали выше. Только не используется деревянная обрешётка, а в качестве ветрозащиты применяют стекломагнезитовые листы, которые и являются основой под покраску.

Благодаря конструктивным особенностям домов фахверк, зародился похожий стиль и в декоре фасадов зданий, имеющих совсем другую конструкцию. Наружная отделка каркасных домов в стиле фахверк, будоражит умы, и никого не оставляет равнодушным.
Произвести такую отделку фасада можно на любом здании, только роль контрастной рамки будут играть полиуретановые балки, монтируемые на поверхность стены.

Отделка каркасных домов

Если несущие конструкции выполнены из дерева, внешняя отделка каркасного дома деревом будет вполне логичной. И тут есть несколько вариантов.
Фасад можно обшить доской-вагонкой, сечение которой может, например, имитировать брус, или оцилиндрованное бревно.

• Существует вид сайдиноговых панелей, выполненных, как мы привыкли видеть, не из алюминия или винила, а из дерева. Стоимость такого сайдинга выше, чем у доски-вагонки, но его поверхность не нуждается ни в антисептической, ни в декоративной обработке.
  Следовательно, на выполнение данной работы требуется меньше времени и расходных материалов.
• Все, упомянутые нами разновидности сайдинга, в настоящее время широко применяются в отделке фасадов различных зданий, и не только каркасных. Это связано с простотой монтажа панелей, доступной стоимостью материала, его хорошим внешним видом и ассортиментом.
  Облицовка стен производится довольно быстро, просмотра видео по данной теме будет достаточно, чтобы сориентироваться, что и как нужно делать.
• Отделка каркасного дома снаружи может быть выполнена деревянными фасадными панелями. Изготавливают их из древесного волокна, применяя полимерные смолы в качестве связующего вещества.
  Они наделяют древесину дополнительными свойствами, присущими полимерам. Это устойчивость к влаге и деформациям, к перепадам температур и ультрафиолету.
• Фасадные панели могут быть и совершенно в другом исполнении, например – металлические. Основой для их производства служит оцинкованный алюминиевый лист, поверхность которого может иметь полимерное покрытие, какой-либо рельеф, или древесную имитацию. каркасных домов фасадными панелями – это, пожалуй, самый простой и быстрый способ облицевать здание, даже многоэтажное.
• Взять, например, фиброцементные панели. Их производят из распущенной целлюлозы, цемента и синтетической фибры. Фибропанели, смонтированные на фасаде дома, создают аккуратную и привлекательную поверхность стен.
  Причём, можно получить любую желаемую имитацию: хоть кирпичной кладки, хоть каменной.
• То же самое можно сказать и о термопанелях. Только разница в том, что они не имитируют натуральные материалы, а их поверхность облицована каменной или клинкерной плиткой в заводских условиях.
  Все фасадные панели идеально стыкуются между собой, и позволяют качественно облицевать сколь угодно большую площадь.
• Кстати, если вы желаете, чтобы кирпичная кладка была натуральной, ничего не мешает облицевать стены дома настоящим кирпичом. Для этого существует пустотелый, облегчённый кирпич, называемый облицовочным.
• На картинке снизу далеко не все виды и расцветки такого кирпича. Есть варианты, одна сторона которых имеет сколы, делающие кирпич похожим на камень.
  Инструкция, найденная на страницах интернета, поможет вам разобраться в нюансах кирпичной кладки.
• Облицовочный кирпич может помочь вам не только в отделке фасада, но и в декорировании ограды придомовой территории или в ландшафтном дизайне. А фасад дома, облицованный кирпичом, может выглядеть, как на нашем примере снизу.
• Рассматривая различные варианты дизайна фасада, у вас может возникнуть и такой вопрос: «Чем отделать каркасный дом снаружи так, чтобы его можно было оштукатурить?». Это возможно, но для штукатурного слоя нужна основа, на которую можно закрепить армирующую сетку.
• Такой основой могут служить те же OSB-плиты, пятислойная фанера, или тонкие листы пенополистирола. Армирующую сетку можно использовать металлическую, с мелкими ячейками.
  К фанере, или плитам ОСБ её фиксируют гвоздями. На поверхность полистирола удобнее наклеить стекловолоконную сетку. Ну а дальше, производится оштукатуривание так же, как если бы это был блочный, или кирпичный дом.

На такой основе можно выполнять не только оштукатуривание, но и плиточную, или каменную фрагментарную облицовку. Это может понадобиться при отделке цоколя дома, выполнении декоративного панно на стенах.
Как видите, для отделки каркасного дома можно использовать все те материалы, которые применяются для зданий из бетона и кирпича – важно только соблюсти технологию производства работ.

Рисунок 1. Пирог стены каркасного дома

Содержание:

1. Общая информация
2. Материалы
3. Технологии строительства
4. Устройство стены
5. Сборной «пирог»: строение по слоям
6. Каркас
7. Утеплитель
8. Внешняя обшивка
9. Гидроизоляция
10. Обрешетка
11. Фасад
12. Пароизоляция
13. Внутренняя обшивка
14. Внутренняя отделка
15. Виды стеновых пирогов
16. Чертежи, схемы и разрезы
17. Этапы возведения
18. Внешняя и внутренняя обшивка
19. Защита стен
20. В заключение

Стены каркасного дома состоят из армирующих, утепляющих и изолирующих слоев. Они прочные, хорошо защищают помещения от холода. Существует несколько технологий сборки таких строений с применением разных материалов. Но принцип многослойности конструкций общий для всех сборных зданий.

Общая информация

Каркасные стены состоят из каркаса, утеплителя, наружной и внутренней отделки. Исполнение слоев зависит от требуемых параметров сооружения: несущей способности, прочности, тепло-, звукоизоляции, устойчивости к воздействию влаги. Различают такие типы конструкций:

1. Несущие. Это все внешние ограждения и внутренние стены каркасного дома, поддерживающие межэтажные, чердачные перекрытия. Они очень прочные, выдерживают значительные нагрузки, устойчивы к деформациям. Каркас для них обычно выполняют из цельных досок или прочных двутавровых балок. Чтобы сделать несущую стену, выбирают пиломатериалы сечением не менее 40х100 мм.
2. Ненесущие. К этой категории относятся внутренние межкомнатные перегородки. Они значительно тоньше несущих, так как их не нужно сильно утеплять. Изоляция выполняется для увеличения звукопоглощающей способности перегородок. Здесь также можно использовать каркас из бруса сечением 40х100 мм.

Кроме увеличенной толщины каркаса, в несущих конструкциях дополнительно укрепляют дверные, оконные проемы. Чтобы избежать деформации блоков во время эксплуатации, при их сборке нужно использовать минимум 2 перемычки.

Материалы

Рисунок 2. Обрезная доска

Затраты на строительство, экономические и технические характеристики здания напрямую зависят от выбранных материалов. Основа сооружения – каркас, состоящий из вертикальных стоек, горизонтальной обвязки. Он определяет общую прочность строения, способность выдерживать ветровую, дождевую или снеговую нагрузку, устойчивость к деформациям – из-за оползней, сейсмической активности, собственного веса сооружения. При возведении каркаса используют металлические профили или древесину.

Дерево – это более доступный, легкий, универсальный материал. С ним проще работать, древесина хорошо сочетается с разными утеплителями или отделкой. Кроме того, брус дешевле металлопроката. Металл прочнее, выдерживает большие нагрузки. Но его реже используют из-за высокой цены, сложности обработки, большого веса, подверженности коррозии. Из деревянных пиломатериалов для каркаса применяются:

• Обрезная доска. Ее выпиливают из древесины хвойных пород. Самое ходовое сечение – 40х150 мм. Различают доски естественной влажности (около 40%) или технической сушки. Обычно дерево высушивают до равновесной (транспортной) влажности – 15-25%. Влажная доска – очень дешевое, удобное для обработки сырье, но она подвержена усушке, деформации, образованию грибка. Технически высушенное дерево дороже примерно на 25-30%. Его минус – значительный процент брака по геометрии, возникающий при производстве.
• Брус. Исходное сырье – клен, хвойные породы дерева. Бывает цельным или клееным. Второй вариант лучше по прочности, но дороже. Деревянный брус бывает квадратного или прямоугольного сечения, стандартные типоразмеры материла – 150х150, 150х200, 150х250 мм. Он подходит для многоэтажных сооружений со сложной архитектурой.
• Двутавровые балки. Здесь два деревянных бруса соединяются планкой-перемычкой из OSB или фанеры. Перемычку делают любой длины, поэтому толщину стен каркасного дома можно варьировать. Двутавр очень прочный, он удобен для прокладки скрытых под обшивкой коммуникаций, хорошо фиксирует изоляцию, препятствует появлению мостиков холода. Недостаток – высокие требования к качеству брусков (не должно быть сучков, зазоров), сложность их тщательной подгонки к перемычке.

Кроме каркаса монтируют наполнитель (изоляцию), внутреннюю/внешнюю обшивку. Рассмотрим каждый элемент отдельно:

1. Внешняя обшивка. Для нее применяют готовые сборные щиты (сэндвич-панели) или стандартную отделку: доски, плиты OSB, ЦСП, листы влагостойкой фанеры, магнезитовые плиты. Качественная обшивка изготавливается из хорошо просушенных материалов. Она влагоустойчива, не деформируется и не трескается со временем, имеет противогрибковую обработку.
2. Внутренняя обшивка. Здесь используют облицовку, аналогичную внешней отделке.
3. Утепление. Теплоизоляция отличается по виду, способу укладки, толщине слоя. Применяют рулонные утеплители волокнистого типа (базальтовая, минеральная, древесноволокнистая вата, эковата) или жесткие варианты (экструдированный пенополистирол, пенополиуретан, пеноизол). Мягкие материалы более экологичны. Их можно дополнять, если волокно утрамбовалось и утратило изоляционные характеристики. Твердые повышают жесткость сооружения, позволяют уменьшить общую толщину стен каркасного дома.
4. Отделка. Снаружи используют сайдинг (виниловый, металлический, фиброцементный), деревянную вагонку для облицовки, панели из искусственного камня, штукатурку. Наружные фасады сборных домов отличаются по виду, прочности, цене. Внутренние поверхности оформляют под стиль интерьера, здесь практически нет ограничений. Для отделки подходит гипсокартон, облицовка вагонкой, стеновые панели.
5. Ветрозащита. Для защита от ветра снаружи укладывают тонкую мембранную пленку (Изоспан А, Изолтекс). Она не допускает продувания, не пропускает влагу от дождя или тающего снега, поэтому изоляция не намокает, исключается ее гниение. Мембрана паропроницаема, она не препятствует выходу влаги наружу, не мешает естественной вентиляции обшивки, утеплителя. Еще для ветрозащиты подходит обычный полиэтилен или спанбонд – но здесь характеристики готовой каркасной стены будут хуже.
6. Пароизоляция. Ее монтируют с внутренней стороны теплоизоляции. Обычно используют пароизоляционную мембрану (Изоспан B), фольгированные мембраны, полиэтиленовые армированные пленки, битумно-кукерсольную мастику. Она защищает теплоизоляцию от вредного воздействия водяного пара из помещения.

Материал выбирают по прочностным характеристикам, максимальной несущей способности. Учитывают этажность, конфигурацию, назначение строения – для постоянного проживания или летняя дачи. Также важна местность: климатологический регион, сейсмический район, тип грунтов, рельеф участка.



Технологии строительства

Структура всех сборных зданий похожа, но методы строительства применяют разные. На территории России популярны две технологии создания стен каркасного дома:

• финская;
• канадская.

Отличия сложились исторически, они связаны с климатическими особенностями Европы и Северной Америки.

При скандинавском способе каркас, утеплитель, обшивку и отделку собирают непосредственно на участке строительства. Это доступный, но достаточно трудозатратный метод – для строительства нужен опыт монтажа. По этой технологии можно полностью собрать стены каркасного дома своими руками. При этом вы самостоятельно выбираете тип обшивки, изоляции, количество слоев, величину воздушных зазоров.

При североамериканском способе здание монтируют из уже готовых SIP-панелей. Такое строительство занимает меньше времени, чем самостоятельная сборка многослойной конструкции стены каркасного дома. Еще заводские плиты отличаются более высокой прочностью при небольшом весе и минимальной толщине. Такие строения хорошо выдерживают движение грунта, они устойчивы к землетрясениям.

Устройство стены

Она имеет вид «пирога» или «сэндвича». Конструкция состоит из нескольких слоев армирующих, изолирующих, отделочных материалов – их укладывают в определенном порядке. Особенность устройства стены каркасного дома обеспечивает ее прочность, хорошие изолирующие свойства, долговечность.

Сборной «пирог»: строение по слоям

Рисунок 3. Схема пирога стены дома

В зависимости от назначения конструкции (внешние или внутренние стены каркасного дома) вид готового пирога может несколько отличаться. Базовая комплектация включает такие компоненты:

• Деревянный каркас.
• Рулонный или жесткий утеплитель.
• Внешняя обшивка (OSB-3).
• Гидроветроизоляция.
• Обрешетка из контрреек.
• Наружный фасад.
• Пароизоляционный слой.
• Внутренняя обшивка.
• Декоративная внутренняя отделка.

Рассмотрим подробнее устройство стены каркасного дома по слоям.

Каркас

Рисунок 4. Схема конструкции каркаса стены

Остов здания состоит из горизонтальных и вертикальных балок, которые закрепляют на фундаменте. Каркас несет основную нагрузку, он отвечает за жесткость всей конструкции. В готовом виде он полностью скрыт отделочными материалами, изоляцией, внешней отделкой.

Утеплитель

Материал с высокими теплоизоляционными свойствами располагают между балками каркаса. Кроме утепления, он улучшает звукоизоляцию наружных стен.

Рисунок 5. Утеплитель Rockwool

Внешняя обшивка

Плиты ОСП крепят к балкам каркаса. Они обеспечивают жесткость, прочность, устойчивость коробки здания.

Гидроизоляция

Мембранный изоляционный слой укладывают на плиты обшивки. Он защищает здание от ветра, дождя, снега, обеспечивает сохранность теплоизоляции.

Обрешетка

Ее выполняют из тонких реек, устанавливаемых непосредственно на слой гидроизоляции. На обрешетку монтируют внешние фасады. При этом между несущей поверхностью и фасадными плитами остается воздушное пространство для вентиляции.

Фасад

Рисунок 6. Фасад каркасного дома. Строительство по проекту Петергоф Д-2

Внешняя отделка определяет окончательный вид здания. Она придает строению дополнительную прочность, уменьшает коэффициент теплопроводности ограждений, улучшает шумоизоляцию.

Пароизоляция

Пароизоляционный материал укладывают на утеплитель со стороны помещения для защиты от влаги или конденсата, образующихся внутри дома.

Внутренняя обшивка

Плиты OSB или фанеры располагают после пароизоляционного слоя. Слой служит основой для финишной отделки помещений.

Внутренняя отделка

Имеет декоративное значение. Ее подбирают под конкретный интерьер.

Рисунок 7. Внутренняя отделка. Строительство по проекту Петергоф Д-2

Виды стеновых пирогов

Основные технические отличия готовых строений связаны с выбранными материалами. Тип каркаса влияет на прочность и несущую способность конструкции. Утеплитель, изоляция, обшивка каркасного дома изнутри и снаружи, внешняя отделка – отвечают за сохранение тепла, ветрозащитные характеристики. Рассмотрим различные виды пирогов:

1. С минеральной ватой. Минвата – это спрессованное синтетическое волокно, получаемое из горных пород. Обладает низкой теплопроводностью, высокой огнестойкостью, за счет волокнистой структуры хорошо поглощает внешние шумы. Материал практически не дает усадку, может служить до 50 лет. Минус минваты: гигроскопичность – нужно выполнять гидро-, пароизоляцию.Поставляется в виде рулонов или матов.
2. С эковатой. Основа утеплителя – целлюлозные волокна с добавлением антипиренов, антисептиков (борная кислота, бура). Эковату производят из вторичного сырья, отходов бумажного производства. Поставляется она в прессованных брикетах. Это экологичный и экономичный утеплитель. Его распыляют по поверхности, создавая идеально ровный изоляционный слой без соединительных стыков. У материала низкая теплопроводность, высокая теплоемкость, он хорошо аккумулирует тепло. Поэтому в каркасном доме с утеплением из эковаты сохраняется постоянная температура воздуха.
3. С базальтовым утеплителем. Один из подвидов минваты, каменный утеплитель. Это наиболее безопасный экологичный материал, применяемый для утепления всех поверхностей здания. Базальтовая вата бывает разной плотности: от 40 до 200 г/м3. Выпускается в рулонах, матах, россыпью. Волокна базальтовой ваты достаточно мягкие, с ней безопасно работать. Она выдерживает высокие температуры, практически не поглощает влагу.
4. С плитами ОСП (OSB). Плиты изготавливают методом прессования длинной хвойной щепы под высоким давлением. Готовые панели получаются очень прочными, жесткими, но легкими. Плиты ОСП огнестойкие, влагостойкие, имеют теплоизоляционные свойства. С листами просто работать, они подходят для быстрого монтажа зданий. Готовые сооружения из OSB имеют небольшой вес, но выдерживают значительные нагрузки.
5. С панелями ISOPLAAT (Изоплат). Это пористый материал, изготовленный из волокон хвойных пород дерева без добавления химических клеевых компонентов. Листы ISOPLAAT используют для внешней обшивки пирога. Они повышают тепло-, звукоизоляцию (уменьшают гулкость внутри дома), увеличивают прочность конструкции, также используется для декоративной отделки. В зависимости от эксплуатационных показателей различают: плиты для ветрозащиты, звуко- и теплоизоляции, универсальные панели. Они хорошо поддаются механической обработке.
6. Пирог по системе EIFS. Это система наружной отделки и изоляции внешних конструкций – мокрые фасады. К каркасу крепят утеплитель (пенополистирол, плиты минваты), наносят усиленный базовый слой изоляции, а затем фактурное защитное покрытие – штукатурку. Это очень легкие покрытия, отличающиеся высокими теплоизоляционными показателями. Подходят для фасадов разной конфигурации.

Кроме того, для нормальной длительной эксплуатации здания любой пирог стены каркасного дома должен содержать слои ветрозащиты, гидро-, пароизоляции.

Чертежи, схемы и разрезы

Эскизы, схемы и чертежи – это графическая часть проектной документации, по которой выполняется строительство. В них наглядно показаны компоновка здания, правильное соединение основных узлов, обозначены точные размеры строительных элементов, дан перечень необходимых материалов.

Стена каркасного дома в разрезе позволяет понять структуру пирога. Схема содержит такие данные:

• Общий вид, габариты стены в разных проекциях.
• Особенности соединения вертикальных конструкций с полом, перекрытиями, между собой. Здесь приводятся подробные монтажные узлы.
• Места расположения дверных/оконных проемов, их размеры.
• Порядок укладки слоев – с перечислением материалов, указанием их толщины, способа крепления. Структуру готового пирога стены каркасного дома показывают на поперечных разрезах.
• Места крепления инженерных коммуникаций.

На основании графической части проекта составляют спецификацию. По ней считают расход стройматериалов, определяют общую стоимость монтажа.

Этапы возведения

Строительство выполняется достаточно быстро и экономно: без привлечения тяжелой техники, использования затратных технологий. Каркасники мало весят, поэтому достаточно сделать легкий недорогой фундамент: свайно-винтовой или столбчатый. Уже на следующий день после его установки выполняют гидроизоляцию – используют битум, рубероид. После чего можно «собирать» коробку здания.

В зависимости от технологии (финская, канадская) порядок несколько отличается. Но можно выделить общий алгоритм действий:

1. Сборка каркаса. На этом этапе уточняют технологию монтажа, выбирают материалы, определяют их расход – по проекту.
2. Монтаж нижней обвязки. Она будет служить опорой для всей конструкции. Обычно ее выполняют из цельного бруса прямоугольного сечения: 100х150, 150х200 мм. Укладку обвязки начинают только на хорошо выровненном фундаменте.
3. Установка вертикальных стоек. Это основа каркаса, на который будет крепиться пирог. Монтаж вертикальных балок начинают от углов. Максимальный шаг для стоек зависит от ширины листа обшивки. Обычно их устанавливают на расстоянии 500-600 мм друг от друга.
4. Выполнение верхней обвязки. Она полностью повторяет нижнее основание. Чтобы избежать перекоса вертикальных стоек каркаса, нужно располагать верхние и нижние пазы строго друг под другом.
5. Монтаж укосин. Это наклонные балки из деревянных досок сечением 25х100 или 50х150 мм, которые соединяют между собой горизонтальные и вертикальные брусья каркаса. Укосины обеспечивают жесткость здания, не дают конструкции деформироваться при эксплуатации. Располагают их под углом 45-60°. При длине стены до 6 м обычно достаточно установить 2 доски.

При монтаже сразу оформляют проемы окон, дверей. При необходимости их дополнительно усиливают распорками – здесь учитывают выбранную технологию строительства.

Внешняя и внутренняя обшивка

После того, как каркас полностью собран, монтируют черновой пол, укладывают утепление. Затем деревянные балки обшивают облицовочными плитами. Конструктивно наружное и внутреннее покрытие похожи, отличаются они по назначению и внешнему виду:

• Внешняя обшивка. Она защищает строение от воздействия непогоды, делает конструкцию прочной, жесткой. Служит основанием для установки вентилируемых фасадов – финишного покрытия наружной части здания. В качестве материалов используют влагостойкие плиты повышенной прочности. Это OSB толщиной 9-15 мм; цементно-стружечные плиты (ЦСП) – 12-18 мм; ДВП для наружных работ – от 25 мм; листовая фанера – от 12 мм. При монтаже между листами обязательно выдерживают воздушный зазор 3-5 мм.
• Внутренняя отделка. Здесь плиты закрывают изоляцию каркасного дома изнутри для защиты ее от попадания влаги из помещения. Также они служат черновой отделкой внутренних поверхностей, под ними прокладывают скрытые инженерные коммуникации. Из материалов обычно применяют OSB толщиной 9 мм; гипсокартон; фанеру; деревянную вагонку – ее не нужно дополнительно отделывать.

С учетом всех слоев обшивки готовая стена получается толщиной 150-250 мм. Этого достаточно для Санкт-Петербурга, Ленинградской области, других регионов Северо-Западной части России.

Защита стен

Безопасность и долгий срок службы сборного здания напрямую зависят от проведения защитных мероприятий, противопожарной обработки материалов.

1. Гидрозащита. Водонепроницаемая пленка укладывается снаружи: между обшивкой и фасадом. Она предотвращает намокание, уплотнение, промерзание теплоизоляционного слоя.
2. Ветрозащита. Финские дома от продувания защищают плиты OSB и слой мембранной пленки. Канадские – герметизация швов между СИП-панелями.
3. Теплоизоляция. Основной утеплитель (волокнистый или жесткого типа) находится внутри пирога, между стойками. Дополнительное снижение показателя теплопроводности достигается за счет многослойной конструкции пирога. При этом обязательно оставляют воздушные зазоры между разными слоями.
4. Пароизоляция. Устанавливается с внутренней стороны стены каркасных сооружений между утеплителем и обшивкой. Это может быть специализированная мембрана (Изоспан C) или плотный полиэтилен – от 200 микрон.
5. Защита от огня. Для уменьшения риска возгорания внутренние провода лучше прокладывать наружно в кабель-каналах, а не замуровывать их под обшивкой.

В заключение

Монтаж правильной стены каркасного дома можно выполнить собственными силами. Главное, четко соблюдать технологию, не отступать от требований проекта. Особенно это касается элементов, отвечающих за прочность и жесткость конструкции: балок, укосин, раскосов, крепежей. Также нельзя менять рекомендуемые материалы отделки каркасного дома изнутри и с внешней стороны на менее прочные или влагостойкие – это снизит эксплуатационные показатели, уменьшит срок службы строения.

Источник https://otdelka-expert.ru/vneshnyaya/fasad/karkasnye-doma-otdelka-fasada-191

Источник https://sk-ecobrus. ru/steny-karkasnogo-doma

Источник

Источник

Отделка каркасного дома сайдингом – технология, как правильно отделать

Обшивка каркаса

Переходить к этому этапу можно только после того, как вы закончите сборку каркаса. На него нужно уложить заранее подготовленный теплоизоляционный материал, паро- и гидроизоляцию. После этого можно начинать установку сайдинга.

• Вначале прикрепим стартовую рейку. Ее устанавливают внизу стены строго в горизонтальной плоскости. Далее, используя ее в качестве ориентира, продолжаем обшивать стену, укладывая одну полосу за другой, до уровня верхнего горизонта.
• Во время сборки следите за тем, чтобы нижний замок на полосе при соединении в верхний паз входил плотно.
• По завершении монтажа стартовой и финишной горизонтальных направляющих сразу же прикрепите угловые профили.

Функции и характеристики профилей для установки сайдинга

Для обеспечения более надежного соединения панелей все производители выпускают доборные изделия. Необходимо учитывать особенности каждого вида.

Стартовая планка

Начальный профиль является первым и основополагающим фрагментом. Он имеет сложную форму, которую можно условно разделить на два элемента:

1. Верхняя часть. Включает ряд удлиненных отверстий, служащих для надежной фиксации к основе. В зависимости от варианта, может иметь один или два ряда пазов для крепления.
2. Нижний участок. Этот элемент в форме зигзага является частью замкового соединения и обеспечивает надежное крепление первой детали сайдинга.
• Шуруповерт или дрель с регулируемыми оборотами. Используется для вкручивания саморезов, поэтому дополнительно комплектуется подходящими битами.
• Уровень. Необходим для выставления планок и профилей. Если не выполнить точное выравнивание, дальнейшие работы будут крайне проблематичными.
• Болгарка, пила или электрический лобзик. Применяются для обрезки фрагментов до нужного размера.
• Пассатижи для создания отверстий. «Ушки» обеспечивают более надежную фиксацию при соединении финишной полосы или молдинга.
• Молоток. Используется, если вместо шурупов применяются гвозди.
• Киянка. Иногда необходима для выставления панелей. Если требуется такой инструмент, чаще всего это означает несоблюдение температурных зазоров.
• Измерительные приспособления: линейка и рулетка.
1. Определяется месторасположение, после чего деталь выставляется в заданном направлении точно по уровню.
2. Если требуется подрезка (особенно при работе с оконными проемами и свесами крыши), то она производится без формирования угла или с соблюдением 45-градусного скоса. Вставлять сайдинг нужно с зазором, плотного прилегания быть не должно.
3. Крепеж производится по стандартным правилам с промежутком между шляпкой и поверхностью.

Сайдинг из металла выбирают те, кто хочет красивую и надежную отделку фасада. Он отличается прочностью и долговечностью, а самое главное — внешний вид останется привлекательным долгое время (до 50 лет) без дополнительного ухода и покраски

Очень важно при этом правильно выполнить монтаж, чтобы сохранить эксплуатационные свойства материала

Лучший вариант — обратиться к профессиональным установщикам. Но если вы, по какой-либо причине, хотите осуществить обшивку самостоятельно, настоятельно рекомендуем соблюдать все правила и поэтапно следовать инструкции. В статье мы подробно рассмотрим технологию установки металлического сайдинга.

Коротко о главном

Во время обшивки окна используют сайдинг из металла или винила. Чаще всего применяют тот же материал, что и при облицовке стен с наружной стороны. Во время обшивки окна сайдингом нередко дополнительно используют финишные и приоконные планки, отлив из металла или пластика, J и Н-профили, угловые элементы.

Для монтажа отделочных профилей применяют саморезы из нержавейки или оцинкованный крепёж. Их вкручивают исключительно под прямым углом. При этом они сильно не затягиваются.

Обшивка откосов начинается с фиксации слива, и только потом закрепляются все остальные панели. При этом их можно составлять из нескольких частей, если оконный проем имеют большую ширину. При отсутствии откосов осуществляется установка только наличников.

Обрешетка

Чтобы провести качественный монтаж сайдинга на стены кирпичного, каркасного или деревянного дома своими руками, необходимо создать каркас, и для этого есть веские причины:

1. Можно сделать незаметными недостатки стен снаружи здания.
2. Есть возможность установить утеплитель и гидроизоляцию, что поможет сэкономить на отоплении жилых помещений.
3. Появляется вентилируемый фасад, избавляющий от конденсата и влаги.

Обрешетка собирается из деревянного материала или металлического уголка, которому отдают преимущество в случае наличия выпирающих деталей, хотя стоит он дороже и его монтаж сложнее. Обрешетка из металла не разбухает от влаги, не деформируется, не гниет, что позволяет служить очень долго. Приступая к установке каркаса на стены деревянного дома своими руками, не забывайте их обрабатывать антисептиками, как того требует технология.

Выбор крепежных элементов, при помощи которых будет осуществляться монтаж каркаса, напрямую зависит от материала обрешетки. Технологический промежуток между стеной и планками обрешетки может составлять 15 см, и зависит он от того, какой утеплитель будет укладываться. Если дополнительно будет устанавливаться только гидроизоляция, может хватить всего пару сантиметров, в то время как утеплитель потянет больше пространства (до 15 см).

Шаг между элементами вертикальной обрешетки обычно составляет 50 см, а сам монтаж каркаса выполняется под строгим контролем уровня с использованием направляющих.

Виды сайдинга и их особенности

Сайдинг придумали американские переселенцы. Был он исключительно деревянным и представлял собой обычные доски, которые монтировали горизонтально внахлест таким образом, что верхние нависали над нижними. Сейчас только материалов существует несколько видов, а декоративных форм еще больше.

Деревянный сайдинг

В классической трактовке – это обрезная доска, которую крепят на обрешетку. Сейчас облицовку фасада дома деревянным сайдингом часто называют в честь родины технологии «американкой». И в обычном виде дом, обшитый таким образом, выглядит добротно, хоть и несколько по-деревенски.

Именно так выглядит классическая обшивка «американка»Источник hi.aviarydecor.com

Любителям рустикального стиля наверняка понравится немного грубоватый вид фасада, выполненного из необрезной доски – она придает дому уникальный колорит, несмотря на современную «начинку» пирога стены из утеплителя и защитной мембраны.

Брутальный стиль для деревянного домаИсточник pinterest.cl

Этот способ крепления, который обеспечивает непроницаемость обшивки ветру и осадкам, дал толчок для появления профилированной фасадной доски. Она намного облегчает процесс монтажа, так как уже сама геометрия задает точный шаг, а внутренняя сторона монтируется к обрешетке сплошным настилом.

Скошенный профиль доски с шипом сделает монтаж проще и быстрееИсточник notperfect.ru

Еще лучше в этом отношении для отделки фасада деревянного дома сайдингом – вагонка «американка». К скошенному профилю и выступающей кромке лицевой части добавились шип на верхнем торце и паз на нижнем, которые обеспечивают полную герметичность обшивки и защиту фасада от прямого проникновения холодного воздуха зимой и горячего – летом.


Термообработка фасадной доски «американки» значительно увеличивает срок ее службыИсточник parki48.ru

Выбор фасадных панелей

В данном разделе мы кратко опишем все преимущества и недостатки сайдинга изготовленного из различных материалов:

Виниловые панели

Положительные качества:

• Легкие – не несут никакой нагрузки на стены и фундамент.
• Простой монтаж – при использовании сайдинга в длину до 3 метров, вы в одиночку справитесь с установочными работами.
• Сотни различных цветовых решений.
• Устойчивость к ультрафиолетовым лучам: ПВХ-панели не теряют ярость красок на протяжении многих лет.

К недостаткам относят:

• Хрупкость конструкции – любое механическое воздействие приведет к тому, что поверхность будет деформирована. При этом ремонту виниловый сайдинг не подлежит.
• При монтаже панелей на неровную поверхность в первую зиму большая часть из них будет повреждена, так как поливинилхлорид на холоде становится хрупким и лопается под давлением.

Металлические и алюминиевые изделия

Плюсы:

• Прочные и не зависят от перепадов температур, хрупче на сильном морозе не становятся.
• Не боятся влаги, грязи и насекомых, не относятся к материалам, страдающим от плесени и грибка.

Минусы:

• Дополнительная нагрузка на фундамент, которая должна учитываться на этапе проектирования.
• Фасадные панели стынут на холоде, создавая дополнительную «нагрузку» на теплоизоляционный материал.
• Не ремонтируются при появлении вмятин и трещин.

Деревянный сайдинг

Говорить о экологичности и качестве продукта не стоит — бревенчатый сайдинг — прекрасный вариант для любителей натуральных материалов, однако следует отметить пару моментов, который могут отрицательно отразиться на вашем выборе:

• Дерево требует ухода – раз в 2-3 года требуется обрабатывать его специальными пропитками и средствами, повещающими защиту от огня и насекомых.
• Требуется обновлять краску на поверхности, следовательно, каждый 5-6 лет (в зависимости от качества краски).


Дорогой в обслуживании, но красивый снаружи

Что такое сайдинг

Сайдинг представляет собой панель, состоящую их двух спаренных досок, эти доски еще называют “вагонными”. Каждая из панелей снабжается защелкой (замком) и перфорированной кромкой, она идеально подходит для крепления при помощи саморезов или гвоздей.

Сайдинг высокого качества составляет достойную конкуренцию натуральной древесине, облицовочному кирпичу и другим отделочным материалам.

Альтернативный вариант крепления

Существует альтернативный вариант крепления сайдинга – непосредственно к стенам здания. Однако у данного варианта есть большой недостаток, он заключается в ухудшении внешнего вида здания, поэтому и не пользуется большой популярностью.

Натуральный и искусственный камень

Натуральный тип обладает высокой прочностью, он проявляет стойкость к действию химических веществ, имеет презентабельный вид. К минусам природного камня относят высокую стоимость. Такая облицовка отличается большим весом, низкой адгезией.

Отделка фасада камнем должна выполняться профессионалами. Применяются следующие типы природных материалов: мрамор, песчаник, гранит, известняк. Они придадут зданию солидный вид, подарят особую энергетику.

Декоративный вариант на цементной основе стоит недорого, имеет отличные технические параметры. Бетонный камень покрывается защитным слоем от влаги, продлевающим срок его эксплуатации.

Разновидности

В зависимости от месторасположения выделяют фасады следующих типов:

• главный;
• боковой;
• задний;
• уличный;
• дворовый.

В зависимости от особенностей конструкции фасады тоже могут иметь свои технические особенности:

• они могут быть с каменной или кирпичной кладкой;
• основа бывает бетонной или монолитной;
• встречаются фасады со светопрозрачной основой.

Навесные и вентилируемые варианты могут иметь самые разнообразные типы отделки. В большинстве случаев используют сайдинг, а также другие типы панелей, пользуется спросом также фиброцемент, керамогранит или шпаклевка.

Самый модный и технологичный экстерьер – это медиафасад. Такая конструкция представляет собой соединение большого количества экранов, благодаря чему все здание выглядит одним огромным экраном. Это очень эстетично, стильно и ультрасовременно. Отдельно стоит остановиться на вентилируемых и невентилируемых фасадах.

Первые предполагают формирование небольшого вентиляционного зазора между стеной и облицовочным материалом. Его обустраивают сразу над слоем пароизоляции. Этот вариант позволяет защитить дом от преждевременного разрушения, так как циркуляция воздуха позволяет выводить наружу излишнюю влагу и сырость, которые появляются вследствие процесов конденсации. При этом эстетичное финишное покрытие украшает дом и защищает стены от неблагоприятного воздействия внешних атмосферных факторов.

Невентилируемые системы используют в тех случаях, когда отсутствует необходимая система отопления. Чаще всего в этом случае используют клинкерный кирпич. Этот вариант неприемлем для домов из древесины, так как дерево – материал дышащий, и его облицовка должна быть соответствующей.

Если монтировать фасад без зазора для свободной вентиляции, то спустя довольно короткое время стены начнут гнить и разрушаться.

№11.

Фахверк

Дома в стиле фахверк во времена Средневековья строили на территории практически всей Европы, но особой популярностью они пользовались в Баварии. Их главная особенность заключается в том, что каркас дома не прячется, а выставляется на всеобщее обозрение. Выполняется он из мощных деревянных балок, пространство между которыми когда-то заполняли смесью глины с камышом, штукатурили и красили. Балки каркаса создают своеобразный рисунок, могут выкладываться в виде геометрических фигур, цветов, крестов и т.д. Сегодня технология получила некоторые современные черты, но основные характеристики остались неизменными:

• основа и украшение дома — деревянный каркас;
• фасад выполняется в светлых оттенках, материал отделки — штукатурка, которая хорошо сочетается с деревом и камнем. Последний нередко используется для облицовки цоколя;
• крышу выполняют из черепицы, дранки или из их имитации;

• современные дома в стиле фахверк получают большие панорамные окна, но они сегодня используются практически во всех стилях, ведь многокамерные стеклопакеты не позволяют теплу свободно выходить на улицу, не то, что века назад.

Преимущества сайдинга

На сегодняшний день сайдинг пользуется особой популярностью, поскольку является универсальным отделочным материалом для фасадов.Его высокие технические характеристики признаются даже теми строителями, кто по каким-то причинам использует альтернативные варианты материалов в облицовке фасадов зданий.

Наверное, самым основным преимуществом данного материала служит простота в монтаже. Так, виниловые панели может монтировать даже тот, кто не имеет специальных строительных навыков.

Возможность монтажа на неровных поверхностях также является немаловажным преимуществом. Благодаря использованию обрешетки, становится возможным скрыть дефекты стен и спрятать коммуникации.
Большое разнообразие цветовых и фактурных решений позволит вам без труда подобрать оптимальный вариант.
Отличный внешний вид и нетребовательность в специальном уходе. Благодаря использованию технологии сквозной окраски, виниловые панели не подвержены выцветанию на протяжении десятилетий. Они не нуждаются в подкрашивании, а для возвращения такому покрытию идеального внешнего вида будет достаточно пройтись по ним влажной тряпкой либо струей из шланга.Фото дома до облицовки сайдингом и после.

Относительная стойкость к механическим повреждениям, а также устойчивость к перепадам температур также характеризуют данный материал с положительной стороны.

Огнеупорность. Естественно, пластик есть пластик, и под воздействием огня он теряет свой привлекательный внешний вид. И данные панели не исключение

Однако, они не участвуют в распространении огня, а лишь плавятся.
Срок службы винилового сайдинга также немаловажное преимущество данного материала. Так, некоторые производители гарантируют отличный внешний вид своей продукции даже после 50 лет использования

Однако, в любом случае, приобретая продукцию качественных брендов, вы можете рассчитывать минимум на 30 лет отличного внешнего вида своего жилища.

Комплектующие для сайдинга

Для того чтобы конструкция, выполненная из сайдинга, смотрелась однородно, необходимо применение специальных комплектующих, которые усовершенствуют процесс крепления и придадут работе законченный вид. Перечислим, основные из них:

1. Стартовый профиль — является креплением для первой панели.
2. Финишный профиль
3. Угол внешний
4. Угол внутренний
5. Профиль соединительный
6. J-профиль.

Стартовый профиль является креплением боковой панели
Финишный профиль. В него заводят края боковой панели
Угол внешний
Угол внутренний
Профиль соединительный
J-профиль. Для стыковки на большую длину стены Применяют J-профиль, как финишный, для того чтобы стыковать не прямые углы, заделать боковой край сайдинговой облицовки. Главное, следует помнить, что такой процесс, как укладка сайдинга, требует, не смотря на кажущуюся простоту, внимательного подхода к каждому этапу работы.
Работы по укладке сайдинга Из всего вышеперечисленного можно сделать вывод, что сайдинг внутри дома можно использовать практически во всех помещениях. Это может быть как мансарда, так и ванная комната или детская игровая. Благодаря тому, что качественные сайдинговые панели изготавливаются из экологичных материалов, их использование постепенно вытесняет такие материалы, как кафель и другие облицовочные покрытия. Если говорить о стоимости, то самой приемлемой будет цена на сайдинг из ПВХ. При этом виниловые панели имеют огромную цветовую гамму. Благодаря этому, можно со вкусом облагородить помещение, нуждающееся в ремонте, при этом затратив минимальное количество средств и существенно сэкономив на монтажных работах.

Инструкция, предоставленная нами в данной статье, может помочь вам выделить для себя положения, наиболее важные при выборе, покупке, монтаже сайдинга. Сайдинговая облицовка, в принципе, является прекрасным вариантом, который отлично соединяет доступную цену и качественные характеристики. При этом отличается разнообразием и поможет любому, кто выразит желание, воспользоваться этим материалом, оформить жильё по своему вкусу и в соответствии с дизайнерскими решениями.

Особенности хранения панелей

Большой процент повреждения и деформации облицовочных панелей случается на стадии хранения.Поэтому следует отнестись более серьезно к тому, как и где должен находиться сайдинг.

• За пару дней до того, как начнется монтаж дома сайдингом зимой, необходимо сложить панели в теплое помещение.
• Непосредственно перед установкой на улице должно находиться только несколько изделий, которые в течение ближайшего времени будут закреплены на стене.
• Поверхность, на которой сайдинг следует хранить, должна быть идеально ровной, чтобы не возникало провисания середины или краев у панелей.
• Минимальная температура хранения отделочных материалов – 30 градусов, максимальная + 50.
• Не складируйте все упаковки в одну стопку.

Монтаж изоляции и сайдинга своими руками

Наружное утепление фасада проводят в строгой последовательности:

• начинают работу с демонтажа всех элементов (наличники, ставни, водостоки) со стен, зачищают их поверхность от выступов, отколовшейся штукатурки и загрязнений. Это же касается и деревянного дома;
• на чистую поверхность крепят своими руками слой пароизоляции при помощи строительного степлера. Мембрану размещают шершавой стороной к стене;
• вертикальная обрешетка из деревянного материала фиксируется на одинаковом расстоянии, которое на пару сантиметров меньше ширины утеплителя (для плотного размещения). В качестве крепежных элементов выбирают гвозди или саморезы, предназначенные для работ по дереву;
• фиксируется утеплитель (запрессовывается между рейками), который можно дополнительно укрепить своими руками при помощи дюбелей с широкой шляпкой;
• утеплитель укрывается гидроизоляционной пленкой внахлест, а ее края подгибаются вовнутрь;
• на планки обрешетки (50/30 мм) перпендикулярно проводится монтаж каркаса из древесины, на который будет устанавливаться декоративная обшивка;
• устанавливается декоративная отделка (в нашем случае сайдинг) снаружи дома. Затем можно проводить монтаж финишных элементов и коммуникаций (водосточные трубы).

Если вы правильно проделаете все монтажные процедуры, не пропуская ни одного этапа, то у вас получится красивая и надежная отделка наружных стен дома под утеплитель, созданная своими руками.

Сайдинг – это популярный отделочный материал на основе поливинилхлорида . Используется преимущественно для отделки фасадов и стен разнообразных строений, в том числе и частных домов. Имеет множество преимуществ, в числе которых возможность крепления панелей с одновременным выполнением работ по теплоизоляции отделываемых поверхностей. При этом все необходимые мероприятия можно выполнить своими руками.

Сайдинг своими руками с утеплением

Содержание пошаговой инструкции:

Виды сайдинга

Можно назвать несколько видов материалов, которые относят в эту категорию:

• Классическая деревянная доска для фасада, которую монтируют внахлест друг над другом. Сейчас такой способ обшивки применяют редко, а чаще используют имитацию в виде профилированной деревянной вагонки для отдели фасада – «американку».
• Современный деревянный сайдинг. Панели представляют собой не массив, а прессованные волокна дерева скрепленные вяжущими смолами. Структура напоминает плотный ДВП, защитное покрытие – несколько слоев краски.
• Древесно-полимерные композиты. Выпускают компании, которые специализируются на производстве террасной доски из ДПК. Состав понятен из названия, панель производят профилированной с соединением шип-паз или «замком». Имеет самую большую толщину среди современных вариантов сайдинга – свыше 10 мм с учетом внутренних ребер жесткости. Один из самых долговечных вариантов, но стоит дороже некоторых видов натурального деревянного сайдинга.

Один из образцов профиля современного древесно- полимерного сайдингаИсточник termoderevo.net

• Цементный сайдинг для обшивки дома. Композитный материал, но в качестве связующего выступают не полимеры, а цемент. Наполнителем в этом случае служат волокна целлюлозы, которые армируют панель и обеспечивают ее прочность на излом. Имеет также большую толщину – 8 мм.
• Можно обшить дом металлическим сайдингом. Выпускают алюминиевый и стальной. Во втором случае это оцинкованный холоднокатаный профилированный лист с декоративным полимерным покрытием или окраской. Толщина варьируется в пределах 0.5-2 мм.

Обычно сайдинг бывает «плоским», но металлический профиль может имитировать бревноИсточник aviarydecor.com

Виниловый сайдинг для обшивки дома. Наиболее популярный материал «эконом класса» для отделки фасада. Выпускается в двух вариантах использования – для цоколя или для фасада.

Цокольный сайдинг чаще делают под кирпич или каменьИсточник ms.decorexpro.com

Примечание. Цокольные панели выпускают более «толстыми». Ими часто обшивают фасад, когда хотят сделать облицовку более устойчивой к механическим повреждениям или создать иллюзию облицовки камнем.

Правила монтажа обрешетки из металлопрофиля под сайдинг

Крепление обрешетки к наружной стене осуществляется саморезами. Длина саморезов выбирается из расчета массы профиля и сайдингового покрытия, а также в зависимости от толщины и материала, из которого изготовлены стены. Для деревянного дома могут быть использованы только саморезы, тогда как крепление к кирпичной или другой каменной стене необходимо выполнять посредством дюбелей. В стене просверливаются отверстия требуемого диаметра, в которые затем забиваются дюбеля. Металлопрофиль для сайдинга крепится в составе обрешетки с шагом, величина которого зависит от веса отделочного материала. Другими словами, чем тяжелее сайдинг, тем меньшим должно быть расстояние между профильными планками обрешетки. Зачастую инструкция от производителя, прилагаемая к сайдингу, содержит рекомендации относительно шага обрешетки для данного материала.


Монтаж сайдинга под бревно на вертикально и горизонтально установленный профиль. Профиль под металлический сайдинг в виде обрешетки в зависимости от направления крепления облицовочного материала может крепиться вертикально или горизонтально. Если панели планируется монтировать горизонтально, то профиль должен позиционироваться вертикально. В случае вертикальной установки сайдинга, потребуется горизонтальная обрешетка.

Как прикрепить металлопрофиль к фасаду

Рассмотрим технологию монтажа металлического профиля на фасад своими руками:

Фиксация профильных планок к дому выполняется посредством металлических подвесов. Металлический подвес являет собой тонкую оцинкованную пластину со специальными отверстиями.

С помощью отверстий можно регулировать расстояние между стеной дома и профилем. Подвесы изгибают, придавая им П-образную форму, после чего фиксируют к стенам саморезами с дюбелями. Расстояние между подвесами должно соответствовать выбранному шагу установки.

Когда подвесы будут прикреплены к фасаду, к ним крепят профиль. Его вставляют в подвес на требуемом расстоянии от стены и привинчивают при помощи соответствующих отверстий в подвесе и саморезов.


Схема крепления профиля и бруса к фасаду с помощью подвеса.

• Монтаж обрешетки принято начинать с установки боковых профилей у краев стены (если монтаж сайдинга горизонтальный, а обрешетки вертикальный). Их выставляют строго по уровню, поскольку они будут служить ориентиром для устройства всех последующих профильных планок.
• Между боковыми профилями в нескольких местах по высоте натягивают бечевку или леску. По натяжке следует установить все остальные планки профиля.
• Так как крепление профиля на подвесах может быть не достаточно жестким, для придания обрешетке дополнительной прочности между планками могут быть закреплены перемычки из этого же профиля.
• Монтаж сайдинга на металлический профиль позволит создать более надежную конструкцию, если вместо подвесов для обрешетки использовать более сложную систему крепления. Такой крепеж изготавливается из отрезков оцинкованного профиля сечением 27х28 мм. Один отрезок крепится к стене широкой частью, а второй вставляется между ним и основной профильной планкой враспор. Фиксация элементов подобного узла производится с помощью саморезов.


Фото: сборка крепежного профильного узла для монтажа обрешетки на фасад.

• Такую же крепежную конструкцию следует применять, если длина подвеса недостаточна для компенсации неровностей на плоскости стены.
• Помимо прочего, металлопрофиль 27х28 мм, цена которого ниже стандартного 60х27, используется и для других целей. Так, именно он служит в качестве стартовой планки при монтаже вертикальной обрешетки.

Мы разобрались, какой профиль лучше всего подходит для монтажа сайдинга, определили способ создания из него профильного каркаса. Кроме того, мы выяснили, с помощью каких средств и конструкций можно наиболее надежно прикрепить профиль к фасаду. Надеемся, что наша статья помогла вам найти ответ на интересующий вас вопрос. Мы же рекомендуем дополнительно просмотреть обучающее видео о правилах установки фасадного сайдинга.

4 Панельные системы, которые экономят время и труд

В начале года Национальная ассоциация домостроителей опубликовала отчет о самых больших проблемах, с которыми строители столкнулись в 2018 году. В подавляющем большинстве, и это неудивительно, цены на рабочую силу и материалы упали. вверху списка. Панельные и сборные стены являются одним из способов решения проблемы рабочей силы и, в некоторой степени, также и волатильности цен на материалы.

В производстве компонентов нет ничего нового; дилеры строительных материалов по всей стране предлагают его в течение многих лет. По данным журнала ProSales, около 40 процентов из 100 крупнейших дилеров страны производят фермы для крыш, 37 процентов предлагают фермы для перекрытий и 22 процента предлагают стеновые панели. Возможно, в соответствии с тенденциями, еще 13 процентов говорят, что планируют вскоре начать предлагать стеновые панели.

«Наличие трудовых ресурсов и подходящих квалифицированных трудовых ресурсов вызвало потребность в NextPhase», — говорит Джереми Даммер, менеджер по поддержке программного обеспечения Trus Joist для Weyerhaeuser, имея в виду дилерскую программу компании по созданию полностью панельных компонентов системы пола и/или предварительно нарезанные, предварительно маркированные каркасные пакеты. Дилеры NextPhase используют программное обеспечение для моделирования каждого дома и определения наиболее эффективного расположения материалов. Предварительно нарезанные компоненты доставляются на строительную площадку в пакетах, маркируются и согласовываются с планами размещения и сборки.

WEYERHAEUSER

NextPhase Site Solutions объединяет продукты Trus Joist с программным обеспечением и технологиями пилы для создания комплектов каркасов JobPack для полов, стен и крыш. Предварительно нарезанные компоненты упаковываются и маркируются в соответствии с компоновкой каркаса для простой установки, сокращения количества отходов и ошибок. Элементы каркаса также предварительно просверлены для механической черновой обработки.

«В двух словах: это быстрее, лучше и безопаснее», — говорит Даммер. Быстрее, потому что материалы предварительно вырезаются или изготавливаются заранее, включая предварительно вырезанные отверстия, что сокращает или устраняет необходимость измерения и резки в полевых условиях; лучше из-за повышенной точности, которая распространяется и на другие профессии; и безопаснее, потому что, когда большая часть или вся резка уже завершена, на месте нет неудобных резов или связанной с этим опасности споткнуться об отходы.

BMC уже некоторое время предлагает готовые каркасные изделия, официально назвав их Ready-Frame около шести лет назад. Доступный через 32 дилерских центра по всей стране, Ready-Frame начинается с проектирования и оптимизации с помощью программного обеспечения, которое затем взаимодействует с пилами дилеров.

«Все части и детали, которые обычно вырезаются мастером в полевых условиях, вырезаются на наших предприятиях и связываются по секциям стен», — говорит вице-президент Джон Осборн. На стройплощадке каркасщик соединяет предварительно вырезанные детали со шпильками и листовой продукцией и собирает стену в соответствии с инструкциями, не требуя замеров или разметки. «Это сокращает отходы и повышает точность резки — оконные и дверные проемы идеально подходят», — говорит Осборн. «Каркасщик экономит время, не вырезая и не измеряя».

BMC

Готовые комплекты каркасов для пола, стен и крыши начинаются с разработки программного обеспечения, которое оптимизирует использование материалов. Пакеты SmartBundles поставляются предварительно нарезанными и промаркированными для сборки на стройплощадке, что требует меньше труда и производит меньше отходов на стройплощадке. Компания заявляет, что эффективность приводит к сокращению времени сборки на 30 процентов по сравнению с традиционным каркасом из стержней.



Он также отмечает, что система снижает материальные затраты за счет исключения ненужных деталей. «То, что мы предлагаем строителям, — это последовательный, точный продукт и возможность иметь гарантированную цену», — говорит Осборн, потому что они знают, сколько материала уходит на дом. 9№ 0003

PUReWall от Covestro делает шаг вперед в области обшивки стеновыми панелями, предлагая стеновые панели, состоящие из каркаса, непрерывной изоляции с интегрированным атмосферостойким барьером снаружи и напыляемой пеной внутри, что устраняет дополнительные этапы. Три варианта позволяют использовать во всех климатических зонах.

Как и другие варианты, PUReWall помогает сократить трудозатраты на строительной площадке, но повышает точность и снижает количество отходов. «Если вы можете установить оборудование в производственной среде, у вас будет больше рентабельной рабочей силы, потому что ваша производительность намного выше», — отмечает Джим Ламбах, менеджер по промышленному маркетингу Covestro.

COVESTRO

Панели PUReWall состоят из панельного деревянного каркаса, жесткой непрерывной изоляции из полиизо, уменьшающей тепловые мосты, встроенного атмосферостойкого барьера, устраняющего необходимость в обертывании, и структурного напыляемого пенополиуретана с закрытыми порами в полость шпильки. Панели конструктивно сопоставимы с традиционными стенами, обшитыми деревянными стойками/OSB. Компания предлагает три конфигурации для всех климатических зон, а также для приложений с нулевым потреблением энергии.



Компания LP недавно объявила об инвестициях в компанию Entekra, производителя сборных стеновых панелей, панелей перекрытий и кровельных ферм. Как и другие, система начинается на этапе проектирования, используя программное обеспечение для оценки каждой конструкции до того, как панели будут изготовлены на заводе. Entekra говорит, что структурную оболочку дома можно собрать и сделать водонепроницаемой за три-четыре дня.

«Ценность предложения для строителя — это точность, предсказуемость и повышенная производительность, — говорит Майк Симс, старший вице-президент LP по продажам и маркетингу. В дополнение к сокращению отходов, устранению погодных факторов, повышению качества и сокращению трудозатрат система позволяет более точно планировать другие операции.

Наряду с несколько иным подходом к работе на стройплощадке, использование предварительно упакованных систем каркаса требует более тесного взаимодействия всей проектной группы. «Это скоординированные усилия всех, — отмечает Даммер. «Фундамент, механика, электрика и т. д. также должны быть подключены к дилеру, чтобы готовые детали вырезались таким образом, чтобы они работали по всем направлениям».

Такие системы также требуют от строителей переосмысления того, как они смотрят на стоимость. «Нам говорят, что мы слишком дороги, — отмечает Осборн, — но строители, которые часто используют [сборные и панельные конструкции] и привыкают к этому, понимают, что с точки зрения общей стоимости владения [с точки зрения] есть огромная выгода, и со временем вы можете увидеть значительное сокращение трудозатрат».



Первоначально эта статья появилась в сентябрьско-октябрьском выпуске PRODUCTS. Смотрите версию для печати здесь.



Подробнее о ПРОДУКТАХ:

• 7 УМНЫХ ИНСТРУМЕНТОВ ДЛЯ СТРОИТЕЛЬСТВА, УПРОЩАЮЩИХ ВАШУ ЖИЗНЬ

• 19 ЭФФЕКТИВНЫХ ПРОДУКТОВ ДЛЯ ОБЛЕГЧЕНИЯ НЕДОСТАТКА КВАЛИФИЦИРОВАННОЙ РАБОЧЕЙ СРЕДЫ

• ЗАКАЗЧИК ЗАПУСКАЕТ ЛИНИЮ СБОРНЫХ ПРОДУКТОВ

Структурные изолированные панели Vs.

Панельные стены для вашего деревянного каркаса

26 октября 2021 г. 10 сентября 2021 г. Дэвис Фрейм

Знаете ли вы, что существует несколько различных способов ограждения деревянного каркасного дома? В Davis Frame мы предлагаем конструкционные изолированные панели для ограждения вашего деревянного каркасного дома со стенами и крышей, обычную панельную стену с предварительно вырезанной крышей или гибридную смесь того и другого. Мы верим в превосходные эксплуатационные преимущества структурных изолированных панелей (SIP) и настоятельно рекомендуем этот вариант для цельнодеревянных каркасных конструкций. Хотя мы также строим 2-х панельную стену, что также является отличным вариантом, мы рекомендуем его больше для гибридного деревянного каркаса или для использования в качестве независимой системы.

В сегодняшней статье мы рассмотрим варианты и почему вы можете выбрать один из них или использовать их вместе для создания идеальной структуры.

Структурно-изолированные панели (SIP)

Структурно-изолированные панели (SIP) имеют одни из самых высоких значений коэффициента теплостойкости на современном рынке. У SIP есть много преимуществ перед другими материалами для стен и потолков, включая уменьшение сквозняков и лучшую тепло- и звукоизоляцию. Тем не менее, самым большим преимуществом является энергоэффективность, поскольку SIP обеспечивают непрерывный тепловой барьер между внутренними кондиционируемыми помещениями и внешней средой. Этот непрерывный тепловой барьер возможен из-за того, как сконструированы SIP.

Из чего сделаны SIP? По сути, SIP похож на бутерброд с мороженым. Они состоят из сердцевины из жесткой изоляции с обшивкой с одной или двух сторон. Существует множество вариантов толщины жесткой изоляции, чтобы гарантировать, что вы получите то значение r, которое вы ищете.

SIP обеспечивают очень хорошую изоляцию зданий. Они также допускают значительно меньшую инфильтрацию и эксфильтрацию воздуха, что способствует их более высокой производительности по сравнению с обычной конструкцией. Они могут выдерживать боковые нагрузки, например, вызванные ветром, а также сейсмические и гравитационные нагрузки, такие как снег. SIP так хорошо работают с деревянным каркасом, потому что они могут противостоять этим нагрузкам и передавать их на деревянный каркас, фундамент или другую резистивную конструкцию.

Структурно-изолированные панели (SIP) обладают теми же преимуществами, что и заводские, за счет минимизации отходов, обеспечения качества, контролируемого заводом, и помогают сократить время работы на объекте.

Если вы включаете цельнодеревянный каркас в конструкцию вашего дома, мы настоятельно рекомендуем использовать SIP. SIP и деревянные каркасные конструкции дополняют друг друга и идут вместе, как арахисовое масло и желе!

Обычная панельная конструкция (панельная)

В дополнение к строительству деревянного каркаса, мы также производим наши собственные обычные панельные стеновые панели. Мы собираем наши стеновые и кровельные панели на заводе с использованием пиломатериалов 2x Premium SPF и обшивки. Многим нравится знакомая панельная конструкция, потому что она тесно связана с традиционной конструкцией каркаса из стержней. Сборные панельные стены позволяют изготовителю защитить каркас от погодных условий на заводе. Мы режем все на станке с точностью. Это также снижает вероятность задержек на месте из-за погодных условий, неправильной обрезки и резко снижает фактор отходов на месте. Кроме того, минимальное количество образующихся отходов повторно используется для обогрева наших объектов. 9№ 0003

Панельный дом — это отличный альтернативный способ строительства по сравнению с обычным каркасным домостроением на месте. Этот тип сборных конструкций более традиционен и знаком строителям. Для строителей это также решение проблемы постоянной нехватки рабочей силы. Они могут взять на себя больше проектов с небольшой бригадой специалистов по кадрированию. Это отличная альтернатива строительству дома на месте!

Гибридная смесь обоих

Что является примером гибридного дома с деревянным каркасом? Гибридный дом может иметь центральную секцию деревянного каркаса, обернутую SIP-панелями, а в крыльях используется панельная конструкция. Фактически, здесь, в Davis Frame, этот тип гибридного дома становится популярным вариантом. Хотя вы можете использовать панельную конструкцию с домом из цельного деревянного каркаса, в этом нет конструктивной необходимости, и SIP могут иметь больше смысла.

Итак, как выбрать один из двух вариантов? Если вы строите дом в обычном стиле, но хотите, чтобы его построили быстрее на месте, тогда панельный дом — отличный вариант! Если вы хотите, чтобы вся конструкция была построена из деревянного каркаса или вам нужны оптимальные энергетические характеристики, выбор SIP. Дом из гибридного деревянного каркаса также является отличным вариантом, сочетая все эти удивительные структурные варианты для создания красивого, высококачественного индивидуального дома!

Чтобы узнать больше о вариантах строительства, позвоните нам сегодня по телефону 800.636.0993 . Мы можем помочь определить лучший тип конструкции для использования с вашими дизайнерскими идеями. И мы можем предложить универсальный магазин для защиты от непогоды вашего нового дома!

R-панель | Сборные каркасные комплекты для строительства дома

Green-R-Panel является поставщиком №1 по всей стране для конструкционные комплекты сухого каркаса.

Постоянно растущая нехватка квалифицированной рабочей силы и рекордно высокие темпы строительства нового жилья требуют более быстрого и экономичного способа строительства. На протяжении более 20 лет профессиональные подрядчики и строители-владельцы выбирают инновационные и доступные пакеты панельных каркасов Green-R-Panel для экономии времени и денег, повышения качества и оптимизации операций.

Системы модульных строительных компонентов Green-R-Panel, разработанные с помощью AUTOCAD, точно производятся на тех же автоматизированных фабриках, которые используются крупнейшими национальными жилищно-строительными компаниями, предлагая доступ к передовым технологиям, испытанным и проверенным для повышения качества и снижения затрат. -затраты на оплату труда на объекте. Чтобы увидеть рядом независимые сравнительные исследования в строительной отрасли, подтверждающие, что сборные инженерные системы из деревянных компонентов являются самым быстрым и экономичным решением для реализации проекта под крышей и защищены от непогоды, нажмите ниже:

Сравнение каркасных и компонентных каркасов

Узнайте о преимуществах стеновых панелей

Простой трехэтапный процесс Green-R-Panel:

1. Отправьте свои архитектурные чертежи для получения предложения. В качестве альтернативы мы можем привлечь нашу команду профессиональных дизайнеров для составления планов вашего проекта.
2. Несущая конструкция здания проекта спроектирована по индивидуальному заказу как интегрированная система каркаса и изготовлена ​​за пределами площадки в контролируемых условиях в помещении на нашей сети местных производственных предприятий по всей стране.
3. Предварительно пронумерованные стеновые панели, сборные фермы крыши и фермы пола или системы двутавровых балок (при необходимости) доставляются на строительную площадку в разобранном виде и готовы к сборке.

Green-R-Panel является лидером отрасли, на который полагаются строители домов на заказ и самодельные системы быстрого и безотказного монтажа сборных домов.

Заводская сборка


Модульный компонент
Комплекты каркасов для жилых помещений

Изготовление на заказ Из:

Интегрированные системы компонентов ограждающих конструкций

Green-R-Panel


. Жилые здания
Пакеты включают в себя:
• Технологически продвинутые дизайн AutoCAD
• Сборные и элегантные рисунки
• 9008 System Systemsblo Гарантия качества изготовления

Гарантия удовлетворенности клиентов Green-R-Panel:

Производство на стороне
project packages from

$19.99 / square foot*

$AVE 100’s of THOUSAND$

vs

• Prefab
• Manufactured
• Modular
• Site- Построен


*без стоимости доставки, цены указаны в долларах США – для Канады добавляется 30%

• Пиломатериалы и материалы высшего сорта
• Современное автоматизированное производство для расширенного контроля качества
• Доставка на строительную площадку в разобранном виде и в готовом виде
• Местные объекты от побережья до побережья по низкой стоимости перевозки
• Нет планов? Доступны проектные и инженерные услуги
• Техническая поддержка 24/7
• Экологичные/устойчивые обновления доступны для LEED, Netzero, Passivehaus и т. д.0003
  • Лифты в плоской упаковке пронумерованы и сложены в порядке монтажа
  • От сушки до блокировки всего за 1 или 2 дня
  • Остановки дней/недель, потерянных из-за неявки субподрядчиков
  • Сокращение задержек из-за погодных условий
  • Сокращенный график = снижение затрат на финансирование

  Экономия 1000 долларов США на затратах на рабочую силу — до 60 % меньше человеко-часов

  • 0082
  • Практически устраняет изготовление рабочих мест
  • Уменьшенные субподрядчики и накладные расходы работников

  Проще всего возвестил с навыками нижнего уровня

  • Простые навыки 9082
    • Простые. владелец / строитель «сделай сам»
    • Профессиональные строители могут использовать штатную бригаду
    • Удобство полной системы оболочки

    Стоимость снижения отходов и утилизации

    • Практически исключить отходы на рабочем месте
    • Снижение затрат на отходы на месте
    • . лесопилки

      Превосходная точность


      и качество

      Более плотная оболочка здания благодаря 1 интегрированной системе

      Ведущая отраслевая программное обеспечение для 3D сохранения и инженерное обеспечение

      Компьютерная автоматизированная производство

      Контролируемая среда для производства в помещении

      Превосходная точность Laser-Guded-Guidde

      .

      Уменьшенный


      Стресс

      Доступ к проверенной технологии, на которую крупные строители полагаются десятилетиями

      Ответственность по одному поставщику и ценообразование

      Грин-R-панель. необходимость заказывать, отслеживать и поставлять запасы от разных поставщиков

      Меньший риск повреждений от ветра и влаги на месте

      Сокращение потерь и краж на стройплощадке

      Более чистая и безопасная строительная площадка

      Экологически чистое использование до 25% меньше пиломатериалов строитель и сделай сам проекты клиентов по всей Северной Америке.



      НАЧАТЬ ПРОЦЕСС

      Система сборных стеновых панелей облегчает сертификацию пассивного дома

      Оживление фасадов с помощью фиброцемента

      Архитекторы, определяющие материалы для проектов строительства или реконструкции, учитывают эксплуатационные характеристики и эстетику строительных изделий, а также стоимость материалов, труда и установки.

      Ссылка и спецификация оконных конструкций для полевых испытаний

      Изделия для оконных конструкций бывают самых разных форм, начиная от оконных блоков, изготовленных на производственном предприятии, и заканчивая навесными стеновыми панелями, изготовленными по индивидуальному заказу, которые собираются в полевых условиях.

      Выбор защищенного от взлома контроля доступа

      Взлом стал гораздо большей угрозой, чем многие думают. Действительно, наибольший риск для национальной безопасности исходит не от авианосцев или пехотных дивизий, а от компьютера с простым подключением к Интернету, находящегося в любой точке мира.

      Выявление различий: пять факторов, влияющих на вариацию анодированного покрытия

      Алюминий предлагает широкий спектр свойств и характеристик, разработанных в соответствии с требованиями конкретных областей применения благодаря выбору сплава, отпуска и технологии изготовления. Когда алюминий анодируется, это приводит к чрезвычайно твердой и прочной поверхности.

      Лечение коррозии арматуры в конструкциях парковок

      Гаражи являются неотъемлемой частью инфраструктуры нашей страны. Хотя они подвержены большему износу, чем другие типы зданий, их обслуживание обычно не считается первостепенной задачей для владельцев или менеджеров зданий.

      На пересечении пожарной безопасности и энергоэффективности

      В 2015 году в Соединенных Штатах произошло 113 500 пожаров в нежилых помещениях (последний год, за который имеются данные), в результате которых погибло 80 гражданских лиц и был нанесен материальный ущерб на сумму 3,1 миллиарда долларов.

      4 ноября 2016 г.

      Использование сборных панелей с установленными на заводе окнами и дверями позволило подрядчикам сэкономить время и деньги, а также соответствовать стандартам пассивного дома при строительстве нового многоквартирного дома.
      Изображения предоставлены BuildSMART

      Whitehall, новое многоквартирное здание, принадлежащее Mission First Housing Group, было построено в соответствии со стандартами пассивного дома в Спринг-Сити, штат Пенсильвания. Конструкция была построена с использованием сборной панельной стеновой системы, что способствовало экономичности и простоте монтажа. 9№ 0003

      Предварительно прессованные стеновые панели имеют предварительно отформованные углы, встроенные водостойкие (WRB) и воздушные барьеры, а также внешнюю изоляцию и основу из гвоздей. Они также оснащены установленными на заводе дверями и окнами, сертифицированными для пассивного дома. Завершенная структура из 49 квартир занимает площадь 4900 м ² (52 781 квадратных футов) и получила налоговый кредит от Агентства жилищного финансирования Пенсильвании (PHFA).

      Производитель панелей провел обучение генерального подрядчика Caldwell, Heckles & Egan и субподрядчика King Builders, поскольку ни субподрядчик, ни руководитель проекта Джоэл Вундерлих ранее не работали с этими панелями. Вундерлих заявил, что, вероятно, его команда снова будет строить из панелей, если им будет предоставлен еще один проект с целями пассивного дома.

      Вундерлих также говорит, что обрамление первого этажа и наружной стены заняло бы от двух до трех недель при обычном обрамлении, не считая дополнительного времени на установку окон и дверей. Однако с использованием панелей 245 м (805 футов) стен первого этажа были завершены за четыре с половиной дня (приблизительная скорость 55 м [180 футов] в день). Большую часть этого сэкономленного времени можно отнести к предустановленным окнам и дверям.

      «Если вы устанавливаете окна на месте, вам нужно беспокоиться о тех индуцированных проникновениях, которые должны быть идеально герметизированы», — сказал Джо Андраккио, технический аналитик McGrann Associates и оценщик энергии проекта. «Если они сделаны в заводских условиях, это имеет огромное значение».

      Эта скорость не была достигнута за счет эффективности, что было продемонстрировано испытанием дверцы вентилятора, проведенным на корпусе в конце сентября. Разгерметизация была завершена с использованием только одной дверцы вентилятора – необычное обстоятельство, по словам Андраккио, который, основываясь на прошлом опыте, рассчитывал использовать как минимум две.

      Панельная стеновая система показала себя хорошо, когда было проведено испытание двери воздуходувкой, превысив стандарты пассивного дома и сведя к минимуму поиск утечек.

      Тест потребовал минимального поиска утечек, а небольшой объем был связан с тремя окнами, которые были оставлены открытыми без ведома команды. После того, как они были закрыты, тест показал результаты 3550 кубических футов в минуту и ​​0,50 воздухообмена в час при перепаде давления 50 Паскалей (ач50), превзойдя стандарт пассивного дома, на который нацелен ( т. е. 0,60 ач50), несмотря на возможную утечку из старой гостиницы, соединенной со строением.

      Тим Макдональд, президент проектно-строительной фирмы Onion Flats и консультант Уайтхолла по пассивным домам, оценивает стоимость строительства Уайтхолла в 1593 долл. ) оценивается для кодовых разработок PHFA. PHFA также удалось снизить компенсацию жильцов ОВКВ Уайтхолла со 160 до 7 долларов, что помогло разработчикам получить финансирование проекта.

      Кроме того, энергоэффективность, заложенная в конструкцию здания (благодаря акценту на стандартах пассивного дома), позволит продолжать сокращать расходы, связанные с энергопотреблением. Например, Институт пассивного дома США (PHIUS) оценивает, что здания, спроектированные в соответствии со стандартом пассивного строительства 2015+, потребляют на 86% меньше энергии для отопления и на 46% меньше для охлаждения, чем обычные здания, соответствующие нормам.

      В дополнение к многоквартирным домам, эта панельная система может хорошо работать для домов престарелых и студентов и, конечно же, для всех, кто стремится получить сертификат пассивного дома.

      Энергоэффективность Mission First Housing Group Пассивный дом Pennsylvania Whitehall Стеновые панели




      Уютный минималистский дом с элементами из сборных панелей из холодногнутой стали

      Greene House в Траверс-Сити, штат Мичиган, представляет собой минималистский дом в датском стиле, построенный из набора строительных материалов и компонентов.

      Дом является частью новой тенденции в дизайне и доставке жилья, которая дает покупателю дома возможность выбора соединительных блоков или модулей в различных конфигурациях. Каркасные и кровельные системы из холодногнутой стали (CFS) упрощают монтаж и доставку этих домов.

      Дом Birch Le Collaboration от Hygge Supply является представителем Greene Home площадью 1400 кв. футов, фото которого на момент публикации не было доступно.

      «Наши клиенты считают [холодноформованную] сталь прочной и долговечной», — говорит Келли Шон Карчер, основатель Hygge Supply, Traverse City и ведущий дизайнер фирмы. «Когда клиент узнает, что наши дома отличаются высоким дизайном, долговечностью и экологичностью, он соглашается».

      ПРОЧНОСТЬ И ДОЛГОВЕЧНОСТЬ

      Hygge (произносится как «хай гух») в переводе с датского означает «чистый, теплый, уютный и минималистичный», говорит Керхер. Домашние наборы компании предлагают самые разные дизайны.

      Например, студия площадью 353 кв. фута, базовая капсула, служит механическим центром дома хюгге. Студия включает в себя высокоэффективный бойлер для горячей воды и лучистого теплого пола. Клиенты могут добавить к нему спальни, ванные комнаты, крытые веранды и закрытые стеклянные проходы.

      Домашние комплекты Hygge начинаются от 30 300 долларов США (2020 г.) за коттедж. Дома с двумя спальнями и двумя ванными начинаются от 240 000 долларов (2020 г.). Hygge Supply организует доставку материалов на строительную площадку, где они устанавливаются подрядчиком, имеющим опыт коммерческого строительства.

      Каркасные стены CFS в Greene Home были возведены за одну неделю.

      Большинство домов хюгге построены из плит на ровной поверхности, но некоторые стоят на винтовых опорах, идеально подходящих для влажных болотистых местностей. Во всех проектах комплектных домов используются несущие колонны и двутавровые балки, а также системы стен, крыш и перекрытий из CFS. CFS обеспечивает стабильность и устойчивость, поскольку CFS на 100% подлежит вторичной переработке в конце срока службы.

      Прелесть дома Хюгге — открытая планировка. Каркас CFS обеспечивает такую ​​гибкость конструкции.

      «Этот тип жилищного строительства демонстрирует универсальность холодногнутой стали. В этих конструкциях CFS интегрируется с другими строительными материалами», — говорит Пит Браун, президент Wall-tech Companies, Мэдисон, Висконсин. Подразделение панелей Wall-tech, Wall-panel Prefab, поставляет домам Hygge сборные стеновые и кровельные системы CFS. Он добавляет: «Подход Hygge к жилому строительству новый и блестящий».

      THE GREENE HOME

      Дом Greene сочетает в себе модифицированную студию Hygge (одна спальня, одна ванная) с блоком с двумя спальнями и одной ванной общей площадью 1400 кв. футов.

      Строительство началось в октябре 2019 года. Первыми на площадку прибыли стальные колонны и балки, а также отвесные стены CFS. Монтажник использовал специальное оборудование для возведения этого несущего каркаса.

      Все 50 каркасных панелей Greene Home CFS помещаются на один полуприцеп.

      В ноябре прибыли панельные стены и панели крыши, которые были возведены вручную за одну неделю. Все компоненты CFS были промаркированы и уложены на прицеп грузового автомобиля в порядке их монтажа. Отгрузка включала установленные планы. Установщик смог полностью огородить Greene Home за месяц.

      В системе наружных стен дома Грина использовались 6-дюймовые и 12-дюймовые направляющие CFS. Ряд толстостенных стен толщиной 68 мил и конструкционных двутавровых балок поддерживают крышу. Внутренние стены обычно имели 30 мл CFS.

      При изготовлении панелей CFS компания Wall-panel Prefab добавила черновые электрические коробки, крепления и кронштейны.

      «Стены были готовы к подключению электричества и водопровода, — говорит Ник Эдвардс, генеральный директор Wall-panel. «Это свело к минимуму грубую работу на месте».

      ПАНЕЛИ БЫСТРО ОТПРАВЛЯЮТСЯ

      Эдвардс говорит, что производство стеновых панелей занимает от трех до 10 рабочих дней, чтобы изготовить весь дом Hygge после получения чертежей панелей.

      «Нулевой процент отходов», — говорит он. «Холодногнутая сталь нарезается по длине и оцинковывается. Никакой ржавчины, скручивания или деформации».

      «Сталь… долговечна», — говорит основатель Hygge Supply Келли Шон Карчер вместе с Кристен Лэндри и их собакой Люси. Фото: Дайана Лян

      Дом Грина состоит из панелей размером 10,5 на 28 футов с каркасом из CFS. Панели со стальным каркасом имеют сердцевину из полистирола и окрашены порошковой краской. По данным Hygge Supply, панели имеют самый высокий рейтинг R-value на рынке. Все 50 каркасных панелей CFS и конструкционная сталь умещаются на одном полуприцепе.

      «Мы сделали схему трейлера, пока собирали панели, — говорит Эдвардс, — и держали панели под определенным метражом, чтобы получить максимальную отдачу от отгрузки». Эдвардс говорит, что скорость производства стеновых панелей
      постоянно растет. «Эти дома состоят из повторяющихся стальных панелей холодной штамповки», — говорит он. «Мы хотим создать запас панелей, чтобы мы могли подобрать и отправить их за один день».

      После замедления строительства зимой в Мичигане в июле 2020 года Greene Home был готов к заселению.

      Загрузить полный пример из практики

      Стеновые панели заводского изготовления — GreenBuildingAdvisor

      [Примечание редактора: Роджер и Линн Норманд строят пассивный дом[/no-glossary] в штате Мэн. Это 25-я статья в серии, посвященной их проекту от планирования до строительства.]

      Несмотря на то, что бетон в блочном фундаменте Logix ICF еще свежий, а материал для настила основного этажа еще не прибыл, он пора подумать о стенах.

      Стены нашего основного этажа конструктивно несложны. На иллюстрации справа показано поперечное сечение стен.

      План этажа состоит из четырех прямоугольников и одной трапеции, соединенных вместе в виде наклоненной буквы «Т». Мы будем использовать 24-дюймовые шпильки по центру с двумя углами шпильки, чтобы максимально увеличить изоляционную полость. У нас есть много больших окон на южной стороне дома, которые будут использовать перемычки из стандартного LVL (клееный брус). Все наружные стены скреплены шпильками 2×4, за исключением гаража, который скреплен шпильками 2×6.

      А? Дом построен из 2×4, но в гараже используются шпильки 2×6?

      Да. Мы ненавидим садиться в холодную машину зимним утром и хотели, чтобы дополнительная глубина стены 2 × 6 лучше изолировала гараж.

      Стены будут иметь толщину 14 дюймов

      Я также должен сказать, что внешняя стена дома представляет собой стену с двойными стойками, т. е. две параллельные стены 2×4, расположенные на расстоянии 7 дюймов друг от друга. (Знатоки строительства называют наружную стену внешней, а внутреннюю — внутренней). Наша внешняя стена является несущей. 7-дюймовое расстояние между внешним и внутренним витком плюс 3 1/2 дюйма глубины каждого витка дает EdgewaterHaus полость глубиной 14 дюймов, которую мы полностью заполним плотно упакованной целлюлозой, для R- 53 наружная стена.

      Большинство домов построены на клеевой основе. После того, как настил основного этажа установлен, лесной склад доставляет на место работы гору пиломатериалов и обшивки. Затем бригада по созданию каркаса тратит недели на вырезание шпилек, сборку секций стены с внешней обшивкой на настиле пола и установку готовой стеновой панели на место. Они крепят и прибивают панель к настилу пола, а затем приступают к следующему участку стены.

      Я думаю, что есть лучший способ обрамления здания, способный ускорить процесс, улучшить качество, сократить количество отходов и, возможно, сэкономить деньги.

      Наши стеновые панели будут построены за пределами площадки.

      Где-то между промышленным жильем (полностью построенным на заводе) и типичными домами, построенными из деревянных брусков, находятся панельные стены, построенные на заводе. Затем стеновые панели доставляются на грузовиках и монтируются на месте. Некоторые обшитые панелями стены могут включать электропроводку, сантехнику, изоляцию, а также внешнюю и внутреннюю отделку. Мы выбрали более скромный подход: только шипы заводского изготовления и обшивка.

      Рядом было несколько компаний, занимавшихся обшивкой стен. Мы выбрали Hancock Lumber в Виндхэме, штат Мэн.

      Преимущества обшивки панелями

      Я думаю, что стены заводского изготовления имеют много преимуществ перед стенами, построенными из палочек:

      Надежность и предсказуемость времени сборки. Панели изготавливаются в контролируемой среде, не подверженной влиянию погодных условий. Панели доставляются в нужный день, готовые к немедленной сборке.

      Параллельное производство стен. Строительство дома занимает шесть и более месяцев. Многие части графика строительства являются последовательными; одним из самых длинных является каркас стены. Стеновые панели заводского изготовления строятся одновременно за пределами площадки, не мешая строительству на месте.

      Качество. Стеновые панели спроектированы с использованием программного обеспечения 3D CAD с программным обеспечением для проверки ошибок. Мы расширили большинство оконных проемов, чтобы максимально осветить интерьер. Мы хотели, чтобы наши внутренние стены были на расстоянии 5/8 дюйма от плоскости потолка, чтобы мы могли применить 1/2-дюймовую фанеру поперек плоскости потолка, чтобы провести наш первый тест на дверь с вентилятором.

      Мы также отрезали 5/8 дюйма от длины внутренних стен, которые пересекают внутреннюю створку, чтобы мы могли позже продеть гипсокартон через пересечение, чтобы добиться воздухонепроницаемой установки гипсокартона. (Мы почерпнули эту деталь из превосходной статьи Майрона Фергюсона о воздухонепроницаемом гипсокартоне в выпуске журнала 9 за август/сентябрь 2012 г.0012 Fine Homebuilding Magazine.)

      Программное обеспечение САПР помогает визуализировать соединение всех этих стен и автоматически создает подробный список вырезов. Специально оборудованный цех и опытная команда, как в Hancock Lumber, могут стабильно и эффективно производить высококачественные стеновые панели.

      Значительно более быстрое высыхание здания. В сочетании с фермами крыши заводского изготовления бригада по возведению каркаса может возвести и высушить все здание за считанные дни, а не недели или месяцы. Это снижает вероятность задержек кадрирования, влияющих на планирование будущих задач.

      Меньше воздействия погодных условий. Быстрое завершение каркаса здания снижает вероятность повреждения погодными условиями из-за плесени, грибка, деформации или расслоения обшивки.

      Окружающая среда. Вероятно, отходов гораздо меньше. Поскольку стеновые панели строятся каждый день, обрезки, которые в противном случае были бы выброшены, можно использовать для других стеновых панелей. Кроме того, гораздо проще улавливать и перерабатывать опилки и короткие каркасные детали.

      Рабочая эргономика. Панели собираются на столе высотой по пояс. Не наклоняйтесь к уровню пола, чтобы прибить верхнюю и нижнюю пластины к стойкам.

      Кража. В течение нескольких недель на объекте нет заманчивой стопки пиломатериалов или фанеры, которая соблазняла бы кого-то «одолжить» несколько штук.

      Но фундамент должен быть идеальным

      Панельные стены не панацея.

      Этот метод придает особое значение фундаменту. Стеновые панели изготавливаются в соответствии с архитектурными планами с расчетом на то, что «исходный» фундамент и настил пола также будут иметь такой же уровень точности. Стена, построенная из палочек, может легче приспосабливаться к неровностям фундамента и настила.

      Метод ограничивает корректировки. После производства панели не могут быть легко переделаны, если владелец хочет впоследствии переместить дверь или окно.

      Можно ли сэкономить?

      Экономят ли панельные стены деньги? Я так считаю. Исследование, проведенное в 2011 году по заказу провинции Альберта, Канада, сравнило строительство двух одинаковых домов, стоящих рядом: один был построен из бревен, а в другом использовались панельные стены. У панельного дома было на 40% меньше времени на строительство, на 55% меньше отходов пиломатериалов, на 60% меньше отходов обшивки.
